Блок б 5 – Б-5

Б-5

Железобетонные блоки лотков Б-5 рекомендуется хранить на территории специально оборудованных складских помещений. В случае отсутствия таковых помещений, изделия необходимо расположить под крышей, навесом или под укрывающей пленкой. Поверхность, на которой будут размещаться блоки, должна быть уплотненной, тщательно выровненной, с небольшим наклоном для отвода воды.

Плохо выровненная поверхность приводит к неравномерному распределению нагрузки, в результате чего на нижних блоках могут появиться трещины и изломы. Должно быть исключено попадание прямых атмосферных осадков и контактирование изделий с землей. Складирование блоков осуществляется штабелями, высотой не более двух метров, в рабочем (горизонтальном) положении, с рассортировкой по партиям. Между изделиями прокладывают деревянные прокладки толщиной не менее 30 мм, располагая их под монтажными петлями, для предотвращения образования изломов и трещин.

Доставка железобетонных блоков Б-5 производится специальным автотранспортом. Для обеспечения целостности изделий, их необходимо складировать в соответствии с нормативными требованиями. Погрузка и разгрузка блоков должна выполняться только с помощью крана и под руководством опытных такелажников. Важно, чтобы при транспортировке и погрузочно-разгрузочных работах изделия не подвергались излишним механическим нагрузкам.

Компания “ДСК-Столица” осуществляет доставку Б-5 посредством транспортных компаний, соблюдая установленные требования транспортировки. Доставка на объект производится согласно спецификации с указанием числа изделий каждой марки. По заказу клиента возможна доставка как в дневное, так и в ночное время.

Наша зона транспортировки охватывает большинство центральных регионов Российской Федерации:

  • Москва и Московская область
  • Рязань и Рязанская область
  • Тверь и Тверская область
  • Тула и Тульская область
  • Владимир и Владимирская область
  • Калуга и Калужская область
  • Смоленск и Смоленская область
  • Иваново – Ивановская область
  • Другие города и области в РФ

Как правило, клиентов интересуют четыре основных вопроса:

  • Цена продукции
  • Сроки изготовления
  • Скорость доставки продукции
  • Юридическая защищенность (подписание договора)

Эксперты компании “ДСК-Столица” всегда на связи и готовы проконсультировать Вас по любым интересующим вопросам!

Звоните, оставляйте заявки, узнавайте цены и сроки, о быстрой доставке мы позаботимся сами! 🙂

dsk-stolica.ru

Б 5 по стандарту:

Блоки упора Б 5 используют при строительстве водоводов для дорожных насыпей. Основное предназначение подобных инженерных сооружений – не только отвод скопившейся воды и грязи, но и надежная организация отвода сточных и атмосферных осадков, которые подмывают насыпь или мосты, разрушая их. Долговременная эксплуатация дорожных строений будет невозможна, поэтому водосборные системы постоянного действия с большим потоком воды строятся по особым правилам с укреплением. Используют комплекс подборных элементов, которые не дают водотоку разрушаться длительное время. Для этого в конструкции водовода применяют специальные блоки упора Б 5. Это прямоугольный монолитный элемент, одна из граней которого имеет небольшой скос.

1. Варианты написания маркировки.

Блоки упора Б 5 маркируют по условия действующего стандарта – Серии 3.503.1-66. Маркировочные знаки допускается записывать различными вариантами:

1. Б 5.

2. Блок Б №5.

2. Основная сфера применения.

Блоки упора Б 5 применяют в строительстве водосборных систем автодорожных и железнодорожных насыпей, где прокладываются водотоки, работающие под давлением. Монтаж блоков производится совместно с телескопическими лотками быстротока. Лотки просто составляются друг с другом (затем замоноличиваются цементным раствором высокой прочности) на наклонной поверхности, образуя водовод. Устойчивость такой конструкции достигается путем установки по бокам опорных блоков. При необходимости уширения опорной части применяют блоки других марок. Суть установки плит Б 5 – это создание надежной опоры, которая предохраняет водоток от сдвигов и смещений, которые возникают при эксплуатации насыпей и мостов.

3. Обозначение маркировки.

Маркировочные знаки содержат основные данные – тип изделия и его типоразмер, который характеризует несущую способность элемента. Данные формируют по условиям стандартов Серии 3.503.1-66 и наносят на блок сбоку при помощи черной несмываемой краски. Дополнительно указывают дату выпуска партии ЖБИ, данные о компании-производителе и массу. Обозначение не должно стираться на протяжении всего срока использования блока.

Основные размерные характеристики Б 5:

Длина = 1000;

Ширина = 180;

Высота = 450;

Вес = 300;

Объем бетона = 0,125;

Геометрический объем = 0,081.

4. Материалы для изготовления и их характеристики.

Изготавливают блоки упора Б 5 из тяжелых бетонов класса прочности В 30 и выше. Получают изделия по технологии вибропрессования, которая организуется в заводских условиях. Бетон должен отвечать жестким требованиям морозостойкости (марка F200-300, то есть до 300 циклов замораживания-размораживания при отсутствии видимого вреда изделию), водонепроницаемости (марка W6, высокая стойкость бетона к поглощению влаги) и трещиностойкости, так как плиты Б 5 эксплуатируются в суровых условиях среды высокой агрессивности. Параметры достигаются благодаря введению в состав особых пластификационных, воздухововлекающих и газообразующих присадок. Дополнительная гидрофобная защита повышается стойкость изделия к постоянному действию воды.

Повышение прочностных характеристик выполняется путем армирования плит стальными пространственными каркасами. Их изготавливают из стали класса A-I, Ac-II (С термическим упрочнением), A-II, A-III по ГОСТ 5781-82 методом контактно-точечной сварки. Для удобства подъема массивных изделий на высоту в тело плиты внедряется металлическая петля строповочная марки ПС-1. Арматуру берут, стойкую к химической коррозии, если предполагается установка блоков упора в грунтах повышенной щелочности. Все металлические детали покрывают масляными красками. Комплекс защитных мер позволяет предотвратить развитие коррозионных процессов, соответственно, продлить срок службы блока и всего сооружения.

5. Транспортировка и хранение.

Массивные железобетонные блоки упора Б 5 транспортируют при помощи спецтранспорта достаточной грузоподъемности. Все элементы должны быть надежно зафиксированы от падения стальной проволокой. Между изделиями укладывают толстые доски (толщиной до 40 мм), которые предотвращают порчу продукции. Таким образом, плиты удается доставить в небитом и пригодном для монтажа состоянии.

Хранение блоков осуществляется в штабелях, высота которых не превышает два-три ряда или 2,5 метра. Слои также изолируют подкладками достаточной толщины. Их укладывают в области расположения монтажных петель. Отгрузка продукции выполняется с применением спецтехники. Строповка блоков с грузозахватными механизмами крана выполняется надежно, все операции проводятся с соблюдением мер предосторожности и техники безопасности. Бережное отношение к готовой продукции при транспортировке гарантирует их целостность.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

rostov.tdajbi.ru

Б 5

  • Симферополь: (3652)67-13-82
  • Иркутск: (3952)79-94-18
  • Тюмень: (345)256-55-96
  • Севастополь: (988)471-99-28
  • Хабаровск: (4212)40-08-47
  • Калининград: (401)272-03-10
  • Санкт-Петербург: (812)309-22-09
  • Москва: (495)145-20-66
  • Краснодар: (861)279-36-00

Б 5

  • Главная
  • Контроль
  • Объекты
  • ЖБИ
    • ЭНЕРГЕТИЧЕСКОЕ СТРОИТЕЛЬСТВО
      • Опоры ЛЭП
      • Фундаменты опор
      • Приставки железобетонные
      • Анкерные плиты
      • Ригели опор
      • Элементы подстанций
      • Сваи железобетонные
    • НЕФТЕГАЗОВОЕ СТРОИТЕЛЬСТВО
      • Столбики сигнальные
      • Плиты дорожные
      • Лотки волнистые
      • Утяжелители
      • Камни бортовые
      • Сваи железобетонные
    • ПРОМЫШЛЕННОЕ СТРОИТЕЛЬСТВО
      • Плиты перекрытий
      • Плиты дорожные
      • Колонны железобетонные
      • Диафрагмы жесткости
      • Ригели железобетонные
      • Бомбоубежища
      • Фундаментные блоки
      • Прогоны железобетонные
      • Столбы шпалерные (садовые)
      • Сваи железобетонные
    • ЖИЛИЩНОЕ СТРОИТЕЛЬСТВО
      • Плиты перекрытий
      • Шахты лифтов
      • Вентиляционные блоки
      • Лестницы железобетонные
      • Перемычки
      • Заборы железобетонные
      • Плиты балконов
      • Тоннели сборные
      • Колодцы футерованные
      • Сваи железобетонные
    • ИНЖЕНЕРНОЕ СТРОИТЕЛЬСТВО
      • Колодцы железобетонные
      • Трубы железобетонные
      • Колодцы кабельные
      • Каналы сборные
      • Камеры тепловые
      • Колодцы футерованные
      • Щитовые опоры
      • Камеры футерованные
      • Каналы непроходные
      • Лотки железобетонные
      • Лотки ЛК
    • МОСТЫ, ТОННЕЛИ И ПУТЕПРОВОДЫ
      • Фермы железобетонные
      • Контурные блоки
      • Коллекторы железобетонные
      • Балки мостовые
      • Своды железобетонные
      • Тоннели сборные
      • Лотки железобетонные
      • Сваи железобетонные
    • ДОРОЖНОЕ СТРОИТЕЛЬСТВО
      • Колодцы железобетонные
      • Плиты дорожные
      • Блоки укреплений
      • Камни бортовые
      • Водопропускные трубы
      • Лотки железобетонные
    • ЖЕЛЕЗНОДОРОЖНОЕ СТРОИТЕЛЬСТВО
      • Лотки дренажные
      • Шпалы железобетонные
      • Опоры контактной сети
      • Фундаменты трехлучевые
      • Плиты ЖД переездов
    • НЕТИПОВЫЕ ЖБИ
      • Плиты тротуарные
      • Волнорезы
  • О компании
  • Сертификаты
  • Вакансии
  • Контакты

ЭНЕРГЕТИЧЕСКОЕ СТРОИТЕЛЬСТВО

block-gbi.ru

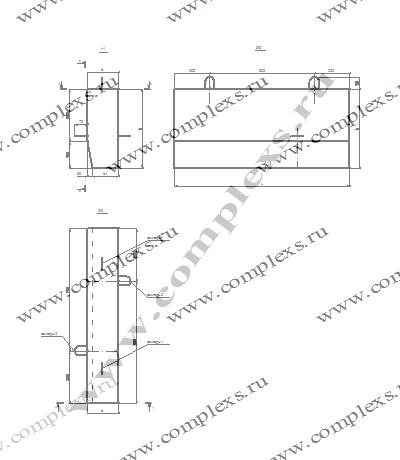

Б 5

Брусок электротехнический Б 5железобетонный стержень прямоугольного сечения, который укрепляет лотки железобетонные электротехнические, бруски и плиты покрытия к ним по серии 3.407-157.Бруски устанавливаются под электротехническими лотками. С помощью лотков и электротехнических брусков осуществляет прокладка силовых кабелей и проводов (вместо прокладки в стальных трубах). Брусок производится из высокопрочного железобетона, защищенного от электрокоррозии, морозостойкостью F100-F200, прочностью на сжатие В15 . Армирование электротехнических брусков Б 5из стали A-I и A-III. Стальные каркасы электротехнических брусков дополнительно защищаются от коррозии. Изделия, которые предстоит использовать в агрессивных средах, выпускаются из бетона выского класса воонепроницаемости (не ниже W6).

Прокладка проводов в электротехнические лотки осуществляется с помощью ЖБИ, проектные чертежи которых содержит  Серия 3.407.1-157:

  • лотки электротехнические
  • блок плиты БДЛ;
  • бруски  электротехнические;
  • плиты покрытия.

Маркировка изделия

Железобетонные бруски электротехнических каналов, чертежи которых закрепляет Серия 3.407.1-157 выпускаются в двух типоразмерах Б5 и Б10 – 500 мм и 1000 мм соответственно.

Контроль качества

Серия 3.407.1-157 устанавливает допустимые отклонения балок ограды, где трещины не должны превышать 0,2 мм. Нарушения геометрии бруса (в мм) допускаются не более ±5 по длине, ±4 по ширине, +3 по высоте и ±3 по прямолинейности. На поверхности  электротехнического бруска не должно быть трещин, шириной более 0, 2 мм, обнаженных концов арматуры, жировых и ржавых пятен.

На приемо-сдаточных испытаниях оцениваются параметры:

  • марка бетона по прочности на сжатие и его отпускная прочность;
  • соответствие арматурных и закладных изделий;
  • прочность сварных соединений;
  • точность геометрических параметров;
  • толщина защитного слоя бетона до арматуры;
  • наличие и ширина трещин;
  • категория бетонной поверхности.

При приемке партии балок производится сплошной осмотр по внешнему виду с отбраковкой дефектных изделий.

Партию железобетонных брусков Б 5 и электротехнчиеских лотков должен сопровождать технический паспорт,  в котором должны быть указаны:

  • марка бетона по прочности и его средняя плотность;
  • класс напрягаемой арматуры;
  • отпускная прочность бетона и фактическая отпускная плотность;
  • Установленные марки по морозостойкости и водонепроницаемости;
  • вид материала, примененного для гидрофобизации поверхности балки.

Хранение и транспортировка

Железобетонные бруски, как и другие подобные ЖБИ, хранятся в штабелях высотой не более трех рядов. Между брусками и под нижний ряд укладываются деревянные прокладки. При перевозке электротехнические бруски укладывают в рабочем положении длинной стороной по направлению движения и надежно закрепляют во избежание их от смещения. При хранении балки должны быть защищены от  повреждений и загрязнения, а также от чрезмерного увлажнения.

www.complexs.ru

Починяем. Б5-46, Б5-47, Б5-48, Б5-49, Б5-50

Совсем пошаговой инструкции не получилось но общий путь следования к цели, надеюсь, достаточно понятно обозначил.
Много букв. Тем кто не собирается чинить вышеозначеные источники, читать будет неинтересно…

Предупреждения.

  • Совсем новичкам не надо в них лазить, все-таки достаточно сложная схема, и конструкция.
  • Значительная часть схемы под высоким напряжением,(у 48,49,50 весьма значительная часть). Будьте осторожны.
  • Перед тем, как паять, прибор выключить, если включен!!!
  • Советские печатные платы и навесной монтаж проводом МГШВ. Не попортите паяльником с непривычки.
  • Схема и конструкция многократно менялась по ходу выпуска прибора, в том числе менялось назначение контактов разъемов, и расположение печатных плат в корпусе прибора. Если приспичит переставлять платы из одного в другой — внимательно проверяйте на совместимость. (Отдельный прикол, в том, что какой-то рационализатор в конце 80х переразвел все 3 платы с двухстороннего, в смысле металлизации, на одностроронний вариант…)
  • Цепи помеченные как «0» на плате регулятора и на плате преобразователя немного разные. Не цепляйте землю осциллографа с обеим одновременно.
  • Отнеситесь серьезно к предохранителям. Нет не так, СЕРЬЕЗНО. Засунув вместо них гвозди или другие суррогаты, получаете шанс лишиться трансформатора.
  • Покрутить подстроечники — не самая умная идея. Крутить их реально необходимо только после востановления прибора из состояния «погорело очень многое», одинокий подстроечник на плате преобразователя, крутят обычно в момент перед приведением прибора в вышеозначенное состояние.
  • ОПАСНО ДЛЯ МОЗГА!!! На некоторых вариантах схем платы регулятора, цепь «0» не обозначена, и никуда не подсоединена. Не ломайте голову как эта схема работает, это просто ошибка и она только на бумаге, в железе все как надо, «0» – общая точка С5 и С6, как и на всех остальных схемах.
  • ОЧЕНЬ ОПАСНО ДЛЯ МОЗГА!!! Созерцание платы ЦАП может вынести мозг напрочь. Детям и беременным не смотреть.

Схемы.

Спросите у Гугла, их много, если повезет, даже найдете точно подходящую к вашему прибору, если не повезет, не расстраивайтесь, существенных (если не считать полную перетасовку нумерации контактов на разъемах) изменений за время выпуска она не претерпела, нумерация элементов тоже не сильно менялась. Попадаются схемы оформленные в древнерусском стиле, на некоторых есть ошибки, но в принципе — пользоваться можно.

Кратенько. Как должно работать.

Выходное напряжение/ток грубо стабилизируется импульсным преобразователем, а затем прецизионно — стабилизатором на проходном транзисторе, в результате имеем не плохой кпд, и неплохое качество стабилизации.

Чуть подробнее путь передачи основной мощности.

220В из сети через, предохранители, фильтр, и выключатель питания, попадает на первичку 50Гц трансформатора, вторичек у трансформатора 7 для питания всяких вспомогательных частей схемы, а еще у трансформатора 2 отвода на первичке 100В+100В куда и отправляется основная мощность с них напряжение 200В подается на мостовой выпрямитель а 100В на среднюю точку конденсаторов фильтра.
Силовая часть инвертора напоминает схему PCшного источника питания полумост на биполярных транзисторах (советских, конца 70х, потому напряжение перед выпрямлением пришлось понижать до 200В :-)). Управление транзисторами через трансформатор.
Выход инвертора нагружен на первичку импульсного трансформатора, во вторичке — мостовой выпрямитель, дроссель и конденсаторы фильтра.
Проходной транзистор стоит в плюсовом проводе, транзистор составной, может быть как в одном корпусе, так и в виде 2х отдельных транзисторов, может быть PNP, может быть NPN, (схема раскачки всего этого на плате регулятора соответственно немного разная в случае сомнений перерисуйте на бумажку с реального прибора, и разберитесь как должно работать…
Токоизмерительный шунт в плюсовом проводе, после транзистора.
«0» платы регулятора — плюсовая выходная клемма. «0» платы преобразователя — плюс фильтровых конденсаторов.

Чуть подробнее про ЦАП.

На самом деле все очень просто – 2 похожих канала преобразуют двоично-десятичный код в сопротивление пропорциональное коду, 1 канал – ряд последовательно соединенных резисторов номиналом R,2R,4R,8R,10R,20R,40R,… резисторы замкнуты нормально замкнутыми контактами реле, при подаче напряжения на обмотки нужные контакты размыкаются, и мы имеем нужное сопротивление цепочки…

Чуть подробнее про линейный регулятор и окружение.

На МС2 (К140УД1Б), транзисторах T1, T2 и паре стабилитронов собран источник опорных напряжений (+около9В, -около 9В)
На МС4 (К140УД1Б), собран усилитель/интегратор ошибки напряжения.
На МС3 (К140УД1Б), собран усилитель/интегратор ошибки тока.
На транзисторах Т4, Т5 решается, что стабилизировать важнее ток или напряжение.
Т6 клацает релюшкой лампочек режима работы в зависимости от решения T4, T5.
T3 — драйвер проходного транзистора (в некоторых вариантах отсутствует)
Еще несколько транзисторов и стабилитронов обеспечивают питание схем, (эта часть многократно менялась, и судя по тенденции к сокращению числа полупроводников, кто-то выполнял на ней нормы по числу рацпредложений).

Чуть подробнее про контроллер инвертора.

Из необычного в его работе, то что ширина импульсов инвертора не регулируется, он или на «полную катушку» работает или выключен. Частота преобразователя, около 7кГц, частота циклов включения/выключения около 250 Гц (кажется, потом до 1кГц повысили), прекрасно слышно в каком режиме блок питания работает.
Работает так: однопереходный транзистор Т9 генерит пилу, и заодно короткие импульсы в ее начале, короткие импульсы запускают генератор 7кГц импульсов на Т3,Т4 , а компаратор на Т6,Т7 сравнивает пилу с напряжением на проходном транзисторе, поделенным на делителе R12…R14. И глушит генератор на T3, T4 в момент их совпадения.

Что понадобится из приборов, инструмента и материалов.

  • Мультиметр U/I/R — обязательно.
  • Подходящая нагрузка (способная принять максимальный для починяемого ток, при максимальном напряжении), желательно, как-то регулируемая – обязательно (если нету – нужно соорудить конструкцию из подходящих лампочек/резисторов ПЭВ/прочих нагревательных приборов).
  • Осциллоскоп — весьма желательно.
  • Блок питания 0…100В —может будет полезен, а лучше еще второй 0..30 , можно извернуться с компьютерным блоком питания, но неудобно…
  • Что-нибудь для проверки электролитических конденсаторов — не повредит.
  • Инструмент и материалы для пайки, возни с проводами и т.п. — обязательно.
  • Инструмент, чтобы крутить винты/гайки — обязательно, может понадобиться хитрый ключик для мощных диодов (рожковый на 8 обточить на электроточиле, чтоб под диод подлезал).
  • Инструмент для мелкой пилильно-сверлильной работы по металлу/пластику — может понадобиться.
  • Запчасти — само-собой разумеется.
  • Жбан «Фейри» и губка — по желанию для эстетов и чистюль предать чистоту и свежесть панелям корпуса.
  • C2H5OH разной концентрации в составе разных жидкостей — желательно. Для разных применений (от протирки контактов до употребления внутрь)

Собственно диагностика и ремонт

Небольшие проблемы.

  • Всякая разная очевидная с первого взгляда/тыка мультиметром мелочь. Вроде заклинивших/развалившихся тумблеров, оторванных/отдавленных хвостов, перегоревших лампочек, вывалившихся клемм, я на ней останавливаться не буду, надеюсь разберетесь. Замечу только.
    • Предохранители, обычно просто так не перегорают.
    • Лампочки, раз уж залезли внутрь, можно и нужно заменить светодиодами 2х цветов. Будет симпатичнее, добавочное сопротивление в большинстве источников уже имеется, нужно только заменить его на другой номинал.
    • Шнур питания стоит заменить на 3х проводный с нормальной вилкой.
  • Работает, но выдает немного не того качества (пульсации, плохая стабильность).
    1. Меняем электролитические конденсаторы на платах (можно конечно, обнаружить конкретный сдохший, но проще менять все сразу ).

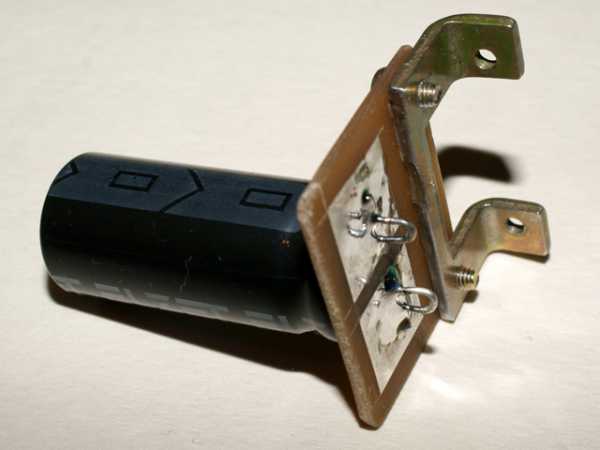

    2. Не помогло – остальные (скорее всего, придется пилить и сверлить.) у меня получается так:
    3. Не помогло – придется серьезно разбираться с платой регулятора (см серьёзные проблемы), а может с ЦАП.
    4. Помогло – радоваться жизни
  • Работает, но выдает не всегда то, что что установлено
    1. Придется разобраться с ЦАП (см серьёзные проблемы).
  • Выдает больше своего максимума (примерно полтора максимума).
    1. Выключаем! Быстро!!! Скорее всего, имеем серьезную проблему. Решать которую надо последовательно и неспешно. Да, реализация идеи поставить при этой неисправности на переключателях значения поменьше, не прояснит ситуацию, а проблему может и серьезнее сделает.
    2. Для рисковых – можно сыграть в «Мне повезет», на кону — еще один мощный транзистор.
      1. убедиться что пробит проходной транзистор, убедиться, что цел Т3 на плате регулятора.
      2. Найти высохший электролитический конденсатор, свалить всю вину на него, заменить.
      3. Поменять проходной транзистор, попробовать включить (лучше, на холостом ходу с максимальным установленным напряжением).
      4. Падение напряжения на проходном проверить обязательно, установку напряжения плавно скручиваем вниз, падение напряжения существенно меняться не должно, если меняется примерно как 1вольт в плюс на один вольт в минус, разбираемся с платой преобразователя.
      5. Нагрузить источник по максимуму, проверить падение на проходном транзисторе (должно попасть пределы, указанные в описании на прибор, если выходит за, но не сильно, можно подкрутить подстроечник на плате преобразователя).
      6. Проверить точность, стабильность, пульсации.
      7. Радоваться жизни.
  • Ничего не выдает, ничем не светит, предохранитель сгорел.
    1. Убедиться, что оба силовых транзистора преобразователя пробиты. (может повезти, и пробился выпрямитель, или один из фильтровых конденсаторов а транзисторы и остальное цело)
    2. Для рисковых – можно сыграть в «Мне повезет» на кону – еще 2 мощных транзистора.
      1. Проверить, выпрямитель 200В, выпрямитель во вторичке импульсного трансформатора, проходной транзистор (если пробит — смотреть вриант “больше максимума” и принять решение увеличить или не увеличить ставку).
      2. Найти высохший электролитический конденсатор, свалить всю вину на него.
      3. Поменять транзисторы, попробовать включить (лучше, на холостом ходу с максимальным установленным напряжением)
      4. Падение напряжения на проходном проверить обязательно. Дать покрутиться на холостом ходу, выключить пощупать транзисторы.
      5. Плавно подгружать, приглядывая за температурой транзисторов инвертора.
      6. Нагрузить источник по максимуму, проверить падение на проходном транзисторе (должно попасть пределы указанные в описании на прибор, если отличается, но не сильно, можно подкрутить подстроечник на плате преобразователя).
      7. Проверить точность, стабильность, пульсации
      8. Радоваться жизни.

Серьёзные проблемы, рекомендации по решению с минимальным риском для кошелька, но с большой потерей времени.

Длинная общая нудная инструкция, с кучей лишних перепроверок. При наличии опыта, интуиции, везения, знания истории возникновения неисправности и прочих бонусов можно творчески подсокращать по ходу ремонта. Для подсакращающих — даю напоминалочку в начале каждого этапа.

  • Пара вещей, которые облегчают ремонт.
    • Можно убрать из прибора жгут проводов, идущий к разъему ДУ, и выходным клеммам на задней панели прибора (обычно они никогда не используется, а лишнюю путаницу проводов внутри создают, и копаться в задней части прибора мешают) обратить внимание, на клеммнике установлены 2 перемычки.

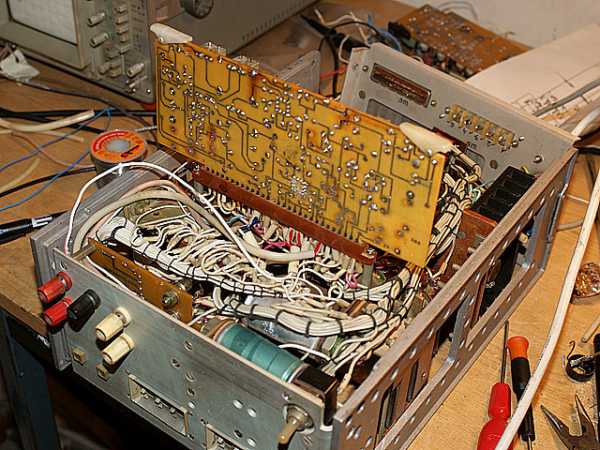

    • Если нет переходника-удлинителя для работы с платой вытащенной из блока, можно поставить разъем исследуемой платы (обычно достаточно перевернуть только плату регулятора) в корпусе кверху ногами на 2х стойках см фото.
  • Начинаем.
    1. Вынуть из прибора все платы, запомнить где стояли, осмотреть платы на предмет визуально обнаруживаемых трупов, обнаруженные взять на заметку, платы отложить в сторону.
    2. Тоже самое проделать с шасси прибора.
    3. Проверить мультиметром предохранители, выпрямитель 200В, конденсаторы фильтра, транзисторы инвертора, выпрямитель во вторичке импульсного трансформатора, конденсаторы и дроссель фильтра, проходной транзистор, токоизмерительный шунт, (прочие выпрямители и конденсаторы проверять «по желанию», но я рекомендую не лениться). Обнаруженные трупы взять на заметку.
    4. Отпаять 3 провода, идущие от 50Гц трансформатора, к 200В выпрямителю, записать, куда шли, заизолировать.
    5. Устранить обнаруженные проблемы во вспомогательных выпрямителях, и цепях 220В. (200В выпрямитель и остальное, то что на пути основной мощности, можно пока не менять, если под рукой нет, чтоб, лишний раз в магазин не бегать.)
    6. Попробовать включить то, что осталось, должны светиться все лампочки (в некоторых версиях не светятся пока плата ЦАП не вставлена), можно проверить напряжения на вторичных обмотках 50Гц трансформатора, и выходах вспомогательных выпрямителей. Если что не так – разобраться почему, устранить причину.
    7. Если все в порядке – переходить к следующему этапу.
  • ЦАП.(на всякий случай напоминаю, все платы вынуты, 200В выпрямитель отключен)
    1. Если на плате ЦАП есть визуально обнаруживаемые трупы, устранить.
    2. Найдти на плате контакты выходов обеих каналов, подключить к одному из каналов (удобнее, не на плате, а на рзъеме на шасси) мультиметр в режиме омметра.
    3. Плату вставить на свое законное место, включить прибор.
    4. Вращая переключатели установки тока/напряжения убедиться в изменении сопротивления по закону R=R0+k*N (R0 – начальное сопротивление некоторых версиях схем 0 Ом, K – некий коефициент N – установленный код) достаточно прокрутить каждый разряд от 0 до максимума. Если обнаружатся неисправности (а проблемы могут быть в переключателе, реле или резисторе) — устранить, особенно обратить внимание, что цепь выхода ЦАП не должна уходить в обрыв ни при каком положении переключателей.
    5. То же проделать на втором канале.
    6. Все в порядке? Переходим к следующему этапу.
  • Линейный регулятор.(на всякий случай напоминаю, платы регулятора и преобразователя вынуты, плата ЦАП на своем месте, и исправна, 200В выпрямитель отключен).
    1. Заменить все обнаруженные трупы на пути основной мощности, от вторички импульсного трансформатора до выходных клемм. (инвертор можно пока не трогать).
    2. Если на плате регулятора есть визуально обнаруживаемые трупы, устранить, проверить мультиметром их окружение.
    3. Разобраться с электролитическим конденсаторами (выпаять, при желании проверить, заменить на исправные) на плате регулятора.
    4. Можно попробовать подать питание на плату, (есть варианты, в зависимости от имеющихся у вас возможностей и предпочтений, можно вставить в прибор через переходник, можно перевернуть разъем в приборе и вставить плату снизу, можно для начала запитать плату от отдельного источника/ков (лучше – 2 изолированных источника 24В на входы или выходы выпрямителей МС1 и МС5, но можно одним но по очереди), можно пробросить 2 пары проводов от платы до разъема в приборе (входы выпрямителей МС1 и МС5))
    5. Проверить источник опорных напряжений: На С5 должно быть 8,5…9,5V, на С6 должно быть 8,5…9,5V (это 2 разных напряжения, разной разной полярности, они не должны быть равны, но должны быть стабильны), желательно проверить осциллоскопом отсутствие пульсаций и возбуда. Устранить обнаруженные проблемы.
    6. Проверить источники питания усилителей, 6,5…8,5V на 1-4 ногах МС3, МС4 и 12…16,5V на С14. Устранить обнаруженные проблемы, не забывать о том, что напряжение может быть просажено из-за проблем в нагрузке.
    7. Остался источник питания выходного драйвера (в некоторых вариантах отсутствует) он состоит из выпрямителя МС6, конденсатора С15 и резистора R34 – прозвонить мультиметром, заменить, если что неисправное обнаружится.
    8. Плату установить в прибор, если еще не установлена, на шасси прибора найдти выпрямитель во вторичке импульсного трансформатора, припаять 2 провода к его (выпрямителя) выходу (можно паяться к конденсаторам фильтра на шасси прибора, но тогда надо разобраться последовательно или параллельно они включены), провода подключить к отдельному источнику питания.
    9. На починяемом приборе установить выключателями 5В, и ток 5% от максимума. На отдельном источнике — 12В.
    10. К выходу починяемого прибора подключить мультиметр в режиме вольтметра…
    11. Включить починяемый прибор, включить источник.
    12. Должна загореться лампочка «Стабилизация U», на выходе должно появиться что-то около 5В, можно пощелкать установкой напряжения починяемого, должно меняться, и устанавливаться приблизительно правильно (естественно, вверх выше 12V оно не уйдет).
      • Если не работает стабилизация — проверяем работу МС4, Т4, Т3, на плате стабилизации, цепи (провода в основном) обратной связи, проходной транзистор и его окружение на шасси прибора.
      • Если что-то не то с лампочкой при работающей стабилизации — разбираемся с T5,T6,реле, лампочкой и проводами.
      • Все в порядке?
    13. Цепляем к прибору нагрузку (из соображений 3V/0.05Imax_починяемого>Rн>12V/Imax_починяемого .)Прибор должен зажечь «Стабилизация I», и начать стабилизировать ток (можно покрутить), ток контролировать по напряжению на нагрузке, или напрямую мультиметром (не забываем, как правильно включать амперметр в измеряемую цепь).
      • Если есть проблемы со стабилизацией тока – искать в МС3, Т5 и проводах.
      • Проблемы с лампочкой тока, там же где проблемы с лампочкой напряжения.
      • Работает? Замечательно!!!
    14. *На этом этапе, если позволяют возможности внешнего источника (за мощностью, и падением напряжения на проходном транзисторе, следить самостоятельно и внимательно), можно покрутить подстроечники на плате (а можно, и на завершающий этап оставить)
      • R14 — «ноль» напряжения , R12 «усиление» напряжения, R8 «ноль» тока, R17 «усиление» тока.
      • «Ноли» удобнее крутить при установке 001. При использовании донорских плат другой версии, а может и вообще – это бага старых высоковольтных версий, бывают проблемы с нехваткой диапазона регулировки «ноля» тока, лечится добавлением/убиранием дополнительного неотключаемого резистора в токовый канал ЦАП.
      • «Усиление» при установках «побольше» (хотя бы 50% от максимума).
    15. *При желании можно проверить отсутствие возбуда, и уровень пульсаций (но на этом этапе пульсации могут вылезти из-за источников опорных напряжений, и питания усилителей, а они проверены.)
    16. Если все на этой плате все ОК. убрать провода к внешнему источнику. Можно заняться силовой импульсной техникой.
  • Инвертор и его контроллер. (на всякий случай напоминаю, плата преобразователя вынута, платы ЦАП и регулятора на своем месте, и исправны, 200В выпрямитель отключен).
    1. Заменить все обнаруженные (и до сих пор не замененные) трупы на шасси прибора. 200В выпрямитель пока не подключать.
    2. Если на плате преобразователя есть визуально обнаруживаемые трупы, устранить, проверить мультиметром их окружение.
    3. Разобраться с электролитическим конденсаторами (выпаять, при желании проверить, заменить на исправные) на плате преобразователя.
    4. Проверить элементы во вторичных цепях Тр1, при необходимости заменить на исправные.
    5. Можно попробовать подать питание на плату, (есть варианты, в зависимости от имеющихся у вас возможностей и предпочтений, можно вставить в прибор через переходник, можно перевернуть разъем в приборе и вставить плату снизу, можно для начала запитать плату от отдельных источников (2 изолированных источника 24В на вход или выход выпрямителя Д1..Д4 и 36V (не знаю может и 24 сойдет) на вход или выход МС1), можно пробросить 2 пары проводов от платы до разъема в приборе (входы выпрямителей Д1…Д4 и МС1)).
    6. На цепочке стабилитронов Д15…Д18 контролировать напряжения на каждом, должно быть примерно 8V, 8V,0.7V,0.7V (не пугайтесь Д17 и Д18 включены наоборот, это такое оригинальное схемотехническое решение). Устранить проблему, если что не так.
    7. Уточнить на имеющейся плате, какая точка в этой цепочке считается за нулевую и подсоединена к соответствующему пину разъема, зацепить туда землю осциллоскопа наблюдать пилу на эмитере Т9 и короткие импульсы на его второй базе.
    8. Припаять переменный резистор номиналом поболее 33к между точкой 0 и неподсоединенным к разъему выводом подстроечника (можно использовать и сам подстроечник, но тогда надо запомнить как он был настроен, померить сопротивление, и записать). Переменник поставить на максимум. Наблюдать генерацию импульсов транзисторами Т3 Т4. И их усиление на транзисторах Т1,Т2 и трансформацию на трансформаторе Тр1.
    9. Если нет генерации — проверить генератор и компаратор. Для прояснения ситуации можно отпаять выходной транзистор компаратора, или 2 диода идущие к нему, если после этого генерация появится, проблема – в компараторе, не появится — в генераторе. Проблему устранить. Диоды и транзистор, если отпаивали вернуть на место.
    10. Покрутить припаянный перменник наблюдать генерацию пачек с разным числом импульсов, и полный ее срыв (осциллоскоп удобно от пилы или импульсов на Т9 синхронизировать). Если что-нибудь не так, разобраться в компараторе, устранить.
    11. Убрать резистор, (подстроечник, если крутили его, вернуть в исходное положение).
    12. Плату поставить на законное место.
    13. Припаять ко входу 200В выпрямителя 2 провода к внешнему источнику. Включить починяемый блок, на внешнем источнике поставить, 12В проверить осциллоскопом работу полумоста и силового импульсного трансформатора (теоретически, тут могут выявиться проблемы в проводах и импульсном трансформаторе, но у меня ни разу ничего не вылезало).
    14. Если есть возможность, поднимать на внешнем источнике выходное до 100В наблюдать работу починяемого на холостом ходу (у меня всегда работало).
    15. Все выключить, провода к внешнему источнику убрать. 3 провода от трансформатора к 200В выпрямителю припаять на место.
  • Окончательная проверка (прибор считается электрически собраным, и исправным)
    1. Включить на холостом ходу с максимальным установленным напряжением, падение напряжения на проходном транзисторе проверить, установку напряжения плавно скручиваем вниз, падение напряжения существенно меняться не должно.
    2. Нагрузить источник по максимуму, проверить падение на проходном транзисторе (должно попасть пределы, указанные в описании на прибор, если выходит – подкрутить подстроечник на плате преобразователя.
    3. Проверить точность, стабильность, пульсации,
    4. При необходимости, подстроить точность установки тока и напряжения (что крутить описал в разделе Линейный регулятор).
    5. Радоваться жизни.
