Блочная кустовая насосная станция (БКНС)
Назначение
Блочная кустовая насосная станция (БКНС) предназначена для перекачки и подачи пресной и пластовой воды на прием нагнетательных скважин в систему поддержания пластового давления. БКНС изготавливаются на базе центробежных или плунжерных насосных агрегатов. Проектирование и изготовление каждой БКНС, включая подбор технологического оборудования и средств измерений, выбор технологической схемы выполняется с учетом параметров перекачиваемой среды, требуемой производительности и напора, условий эксплуатации и индивидуальных требований заказчика.
Конкурентные преимущества
- Собственные фильтры гидроциклоны и сетчатые фильтры, обеспечивающие требуемую тонкость очистки воды от механических примесей
- Собственные комплектные распределительные устройства КРУ, а также трансформаторные подстанции, что обеспечивает эффективность по цене
- Возможность мобильного исполнения насосных блоков ППД для систем ранней добычи
- Возможность помодульного наращивания насосных блоков с ростом объёма закачки для распределения финансовой капитальной нагрузки
- Возможность комплексной поставки БКНС совместно с емкостями, маслосистемами, операторными, пожарными и другими вспомогательными блоками.
- Установка насосного агрегата и трубопроводная обвязка могут быть установлены на виброкомпенсирующие опоры внутри блоков, что повышает срок службы насоса и станции в целом.
- Для контроля закачки воды и корректности сведения материального баланса БКНС может комплектоваться приборами учёта расхода
- Гарантия безопасности эксплуатации за счёт специальных предохранительных клапанов сброса давления и обратных клапанов
- Возможность полной автоматизации станции за счёт применения приводной запорной арматуры или эффективность станции по цене за счёт ручной арматуры, управляемой оператором
- БКНС дополнительно комплектуется блоком подпорных насосов при нехватке подпорного давления для основных насосов
Технические характеристики
Параметр | Значение | |
---|---|---|
Шифр станции | БКНС пх180-1900 | БКНС пх240-1900 |
Марка насоса | ЦНС 180–1900 | ЦНС 240–1900 |
Количество насосов, n | 2-3 | 4-5 |
Производительность насоса, м3/час | 180 | 240 |
Давление на приеме насосного агрегата, Мпа (кгс/см2) | 0,1-3,1 (1,0-31,0) | |
Напор, м | 1900 | |
Электродвигатель насосного агрегата | СТ ДМ-1600-2РУХЛ4 | |
Номинальная мощность, кВт | 1600 | |
Напряжение, В | 6000 (10000) | |
Род тока | переменный | |
Номинальная частота вращения вала, с-1 (об/мин) | 3000 | |
Содержание мехпримесей: по весу, по размерам твердых частиц, мм |
0,1 0,1 |
|
Температура воды на входе в насос, оС | от +5 до +45 |
Скачать презентацию.
pdfСкачать референс-лист.pdf
Контакты:
Коммерческий отдел
+7 (34767) 4-07-65
+7 (34767) 4-46-06
+7 (34767) 9-50-90
эл. почта: [email protected]
Разрешительная документация
- Сертификат №ЕАЭС RU C-RU.МН10.В.00156-19 Станции и блоки насосные до 29.04.2024.pdf
БКНС Блочные кустовые насосные станции от Завода ГазСинтез
Блочные кустовые насосные станции БКНС служат для закачки воды в нагнетательные скважины для поддержания пластового давления на нефтегазовых месторождениях. В качестве используемой воды может быть использована пластовая, подтоварная и очищенная сточная.

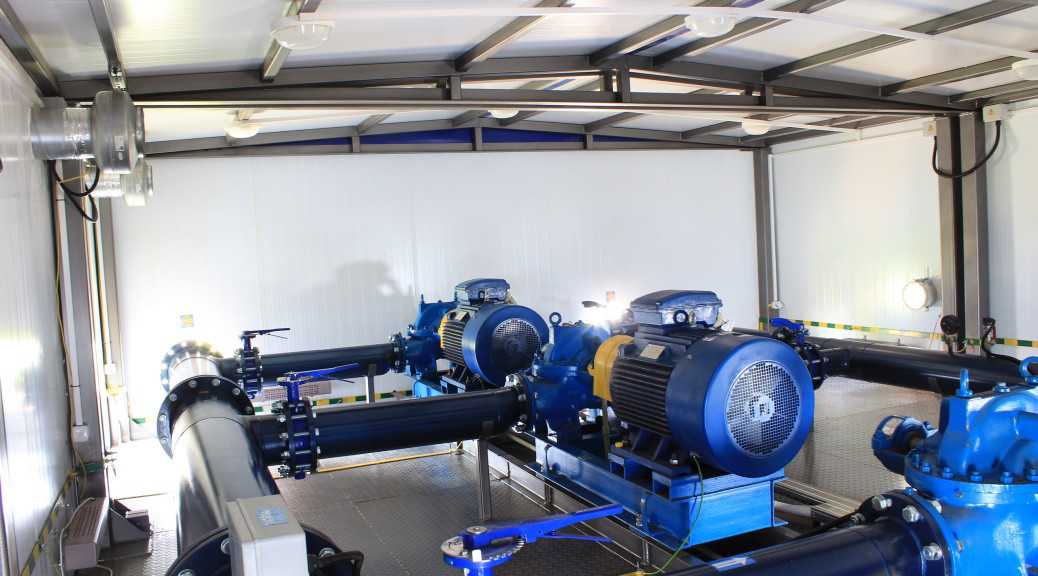

Конструкция блочных кустовых насосных станций
Конструкция БКНС представляет собой один или несколько блок-модулей, в которых уже установлен весь комплект необходимого оборудования в заводских условиях. На место эксплуатации станции поставляются готовыми к подключению линии транспорта воды в скважину, что сокращает сроки введения в эксплуатацию.
Количество блок-модулей зависит от производительности БКНС, количества насосов и состава технологического оборудования.
Блок-модуль — это каркасная конструкция, выполненная из металлических профилей и обшитая сэндвич-панелями. Внутри корпуса предусмотрена система отопления, естественной и приточной вентиляции, освещения, пожарной и охранной сигнализацией, а также сигнализаторами загазованности и другими контрольно-измерительными приборами, которые способствуют безопасной эксплуатации процесса жизнеобеспечения кустовой насосной станции. Специально размещенная дренажная система с трубопроводами защищает блок-корпус от затопления в случае разгерметизации насосной группы и других элементов.
Устройство и принцип работы кустовых насосных станций БКНС производства Завода ГазСинтез
ⓇОснову БКНС составляют плунжерные или центробежные насосные агрегаты различной производительности с электродвигателем, в том числе во взрывозащищенном исполнении. Задача насосов — повышение давления технологической воды до уровня, необходимого для нагнетания в пласт.
Технологическая вода поступает сначала в приемный коллектор, проходя через фильтр для очистки от механических примесей. В напорный коллектор вода уже поступает под необходимым давлением. На каждой линии (приемной и напорной) установлена запорная арматура, измерительные приборы, расходомеры.
Блок маслосистемы, включающий насос, воздушный охладитель, фильтр и емкость для хранения масла, предназначен для смазки подшипников насоса при необходимости.
Автоматизация кустовой насосной станции обеспечивает безопасную эксплуатацию оборудования на каждом этапе технологического процесса. Система автоматики контролирует, регулирует и регистрирует показания датчиков и сигнализаторов, а в случае превышения заданных значений включаются защитные механизмы системы. Опционально возможно внедрении системы диспетчеризации для удаленного управления работой станции.
Оборудование кустовых насосных станций БКНС
Точная комплектация БКНС зависит от условий эксплуатации и требований Заказчика.
- насосы с электродвигателем
- фильтры
- блок гребенки с коллекторами (приемным и нагнетательным)
- приборы КИПиА (манометры на двух коллекторах, датчик перепада давления, датчики температуры, счетчик расхода воды и др.)
- запорная арматура
- система контроля и автоматизации для ручного и автоматического управления в составе комплектных и распределительных устройств
- блок маслосистемы (в зависимости от типа насоса)
Технические характеристики блочных кустовых насосных станций БКНС
Параметры | Значения |
---|---|
Количество насосов, шт. | до 5 |
Давление всасывания, МПа | до 2,0 |
Давление нагнетания, МПа | до 20 |
Напор, м | до 1900 |
Номинальная мощность, кВт | до 4000 |
Номинальное напряжение, В | 380; 6000 |
Температура воды на входе в насос, °С | +5. ..+60 |
Плотность воды, кг/м3 | до 1180 |
Водородный показатель, Рн | 5,4-7,5 |
Максимальная концентрация твердых частиц, % | 0,1 |
Температура окружающей среды, ºС | -50…+60 |
Как купить блочную кустовую насосную станцию в Вашем городе?
Для расчета стоимости оборудования нашего производства Вы можете:
- связаться с нашими специалистами по бесплатной телефонной линии 8-800-555-4784
- прислать на электронную почту технические и эксплуатационные требования к БКНС
- воспользоваться формой Запроса цены
