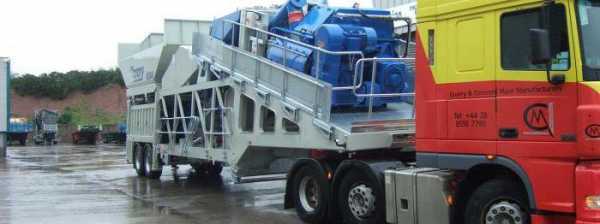

Бетонно-растворный узел. Мобильный бетонный завод

Бетонно-растворный узел – это установка для изготовления бетона. Если проводить сравнение с заводом, то отличие будет состоять в комплектации. Однако с помощью данного оборудования есть возможность изготавливать все марки бетона. При этом для работы некоторых установок нет необходимости в том, чтобы человек участвовал в процессе. Некоторые варианты оборудования предполагают наличие множества рецептур.

По комплектации такие устройства могут быть мобильными или стационарными. Последняя разновидность считается классической, ей свойственна высокая производительность и эффективность работы. Обычно такие установки используются в условиях предприятий, которые занимаются продолжительными работами на одном месте.

Описание

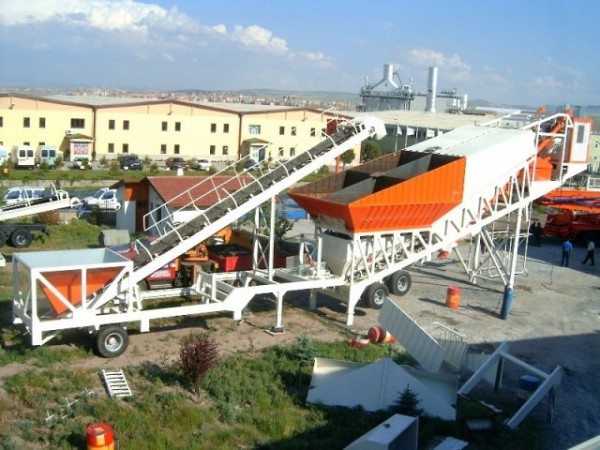

Мобильный бетонный завод позволяет изготавливать бетон в средних количествах. Такие установки отличаются эффективностью и обычно используются специалистами строительно-коммерческих организаций, которые работают в разных или отдаленных местах. Растворные узлы можно классифицировать еще и по характеристикам, однако по функциональному назначению они аналогичны. В этом вы сможете убедиться, ознакомившись со сравнением некоторых моделей.

Разные установки обладают своими техническими особенностями. Для примера можно рассмотреть модель «БРУ БРУС-15Г», которая имеет в составе:

  • дозатор цемента, жидких добавок и воды;
  • бетонный смеситель с пультом управления;
  • скиповый подъемник;
  • конвейер;
  • дозатор;
  • бункер;
  • вибропитатель;
  • грейфер с пультом управления.

Работать данная установка может под управлением автоматического или ручного режима. Оператор бетонно-растворного узла такого типа способен справиться с установкой самостоятельно или с помощью еще одного человека. Оборудование может эксплуатироваться в регионах с разными климатическими условиями, температура при этом может опускаться до -300 °С.

Технические характеристики БСУ-10/17

Среди характеристик описываемых узлов следует выделить:

  • производительность;
  • установленную мощность;
  • число фракций заполнителя;
  • емкость склада заполнителей;
  • емкости склада цемента;
  • емкость по загрузке и выходу;
  • систему обогрева при низких температурах;
  • тип смесителя.

Бетонно-растворная установка может иметь производительность в пределах от 15 до 20 м3/ч, в зимнее время этот показатель может быть снижен до 10 м3/ч. Емкость склада заполнителей и цемента равны 200 м3 и 40 тонн соответственно. Если же речь идет о емкости по загрузке и выходу, то эти параметры составляют 750 и 500 соответственно. В качестве системы обогрева используется паровая установка. Мощность оборудования равна 40 кВт, тогда как масса составляет 37200 кг.

Технические характеристики узла БРУС-15Г

В качестве примера вами может быть рассмотрен еще и другой БРУ. Бетонно-растворный узел, который был упомянут выше, имеет производительность, равную 15 м3/ч. Количество фракций заполнителей достигает 3 штук, тогда как склад цемента равен 24 м3. Весит оборудование 12 тонн, а его установленная мощность равна 36 кВт.

Характеристики установки БРУ УБРС-10

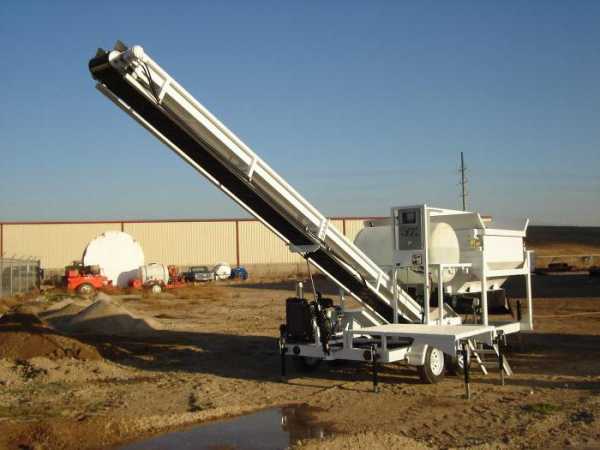

Если вы решили выбрать мобильный бетонный завод, то стоит рассмотреть модель «БРУ УБРС-10» , производительность которой составляет 24 м3/ч. В данном оборудовании используется бетоносмеситель СБ-146А, а в качестве дозатора выступают:

  • датчик расхода воды;
  • цемент-дозатор с сенсором и контролером управления;
  • дозатор инертных материалов с контролером.

Рассматривая бетонно-растворный узел, вы должны поинтересоваться еще и вместимостью открытого склада заполнителей, который составляет 200 м3. Что касается вместимости склада цемента, то она достигает 40 м3, а вот вместимость расходного бака для химических добавок эквивалентна 1,5 м3. Воды в расходный бак может вместиться 3,5 м3. Система дозирования в данной установке электронно-механическая, а вот соотношение строительного раствора и бетонных смесей выглядит следующим образом: 0,65/0, 5.

Для данного оборудования уровень давления пара составляет 68,6 кПа, что касается рабочего давления пневматической исполнительной системы, то она может изменяться в пределах от 0,39 до 0,49 МПа. В качестве топлива может использоваться газ или солярка, а расход составляет 102 гр/кг пара.

Характеристики раствора бетонного узла марки FIBO INTERCON M2200

Если вы решили приобрести описываемое статья оборудование, то стоит рассмотреть бетонно-растворный узел зарубежного производителя. Модель была упомянута выше. Она основана на трехосном прицепе с передней осью и секционными бункерами для заполнителей. В качестве последних может выступить щебень или песок.

Для своего класса мощности данное оборудование выступает в роли самой компактной установки в мире. Оснащение предполагает наличие:

  • смесителя водяного бака;
  • транспортера насоса для подачи химических добавок;
  • очистителя высокого давления с автоматическим управлением.

Объем смесителя может изменяться в пределах от 1500 до 2200 л, тогда как в водяной бак помещается 500 л. Дополнительной его функцией является опция обогрева и система дозировки.

Насос имеет объемное дозирование, очиститель работает при давлении в 160 кВт. Эксплуатировать данный бетонно-растворный узел будет достаточно просто, ведь он имеет автоматическое управление на 25 рецептур с расчетом загрузок, допуском времени и контролем дозирования. По влажности песка раствор может корректироваться вручную. Протокол загрузок отображается в производственном дневнике, при необходимости осуществляется печать протоколов и накладных. Высота выгрузки составляет 1120 мм.

Заключение

Современные мобильные бетонные заводы и бетонно-растворные узлы используются в производстве довольно часто. Они позволяют получать большой объем смеси, чего было бы сложно добиться при работе вручную. Обычно установки имеют стальную раму, которая обеспечивает удобство транспортировки и имеет подходящие крепления для зимней обшивки. Дополнительными преимуществами являются оснащение в виде баков, смесителей и насосов. Управление осуществляется автоматически, что почти полностью исключает вмешательство со стороны человека.

fb.ru

Растворо бетонный узел (бетонно-смесительный узел): характеристики, разновидности, критерии выбора

Бетонно-растворный узел представляет собой специализированную установку для производства бетона. За счет наличия средств автоматизации, трудоемкость технологического процесса значительно снизилась. Наличие большого количества регулируемых параметров позволяет изготавливать бетон различной рецептуры.

Комплектация

Бетонные узлы состоят из следующих основных частей:

  • Емкость для хранения химических добавок и основных составных компонентов бетона. Она дополнительно комплектуется дозаторами и специальными тензометрическими датчиками.
  • Бункер смесителя, главной функцией которого является приготовление раствора.
  • Емкость с запасом воды и фильтрационной системой.
  • Пульт управления работой всех основных частей и исполнительных механизмов бетонного узла.
  • Транспортный модуль одного из следующих типов: грейферный, конвейерный или скиповый подъемник.
  • Резервуары, где проводят хранение сухих компонентов.
  • Вибрационные модули.

В качестве дополнительной комплектации растворно-бетонный узел может иметь широкий перечень средств автоматизации.

Разновидности БРУ

Бетонный узел характеризуется наличием широкого перечня конструктивных и функциональных особенностей, которые выступают в качестве основных критериев для разделения оборудования на следующие типы:

  1. Уровень мобильности. Для монтажа в составе бетонного завода используют бетоносмесительный узел стационарного типа, который характеризуется высокой производительностью работы. При необходимости регулярного перемещения оборудования на новое место дислокации применяют мобильный бетонный узел.
  2. Продолжительность производственного цикла. В зависимости от этого параметра каждый растворобетонный узел работает в одном из двух режимов: цикличном или непрерывном. Для установок цикличного типа характерно порционное изготовление бетонного раствора из определенного количества компонентов. Узлы непрерывного действия позволяют работать с большей производительностью за счет непрерывного цикла работы. Загрузка расходных материалов, их подача и дозирование, перемешивание и выгрузка готовой смеси осуществляются параллельно.
  3. Сезон эксплуатации. Бетонно-смесительный узел, предназначенный для эксплуатации при отрицательной температуре окружающего воздуха, дополнительно комплектуется системой обогрева и теплоизоляционной обшивкой. Летний вариант оборудования не имеет таких дополнительных аксессуаров, поэтому сроки его эксплуатации в нижнем диапазоне ограничены температурой +50С.

В некоторых случаях отдельным критерием выносят степень автоматизации производственного процесса изготовления бетонного раствора. Но, большинство производителей предлагают возможность глубокой модернизации своего оборудования, даже при покупке самых простых и недорогих моделей оборудования.

Технические параметры БРУ

Растворобетонный узел обладает широким набором рабочих характеристик, которые оказывают влияние на его стоимость и особенности эксплуатации:

  • Производительность работы БРУ, которая измеряется количеством кубических метров произведенной бетонной смеси за один час.
  • Максимальная электрическая мощность подключаемого электрооборудования.
  • Емкость загрузки склада цемента и других компонентов бетонной смеси.
  • Допустимый температурный диапазон эксплуатации бетоносмесительного оборудования.
  • Максимальная емкость загрузки бетонно-растворного узла.
  • Тип смесительного бункера: лопастного или гравитационного типа.

Правильный выбор технологического оборудования позволяет добиться ритмичности производственного цикла, исключает отклонения от заданной нормы затрат.

Критерии подбора

Для грамотного подбора бетоносмесительной установки следует руководствоваться широким перечнем правил и рекомендаций:

  1. Для предприятий с ограниченным количеством обслуживающего персонала оптимальным вариантом будет растворобетонный узел с максимальной степенью автоматизации. Это поможет одному оператору на центральном пульте управления контролировать все технологические параметры и управлять работой производственного оборудования.
  2. При покупке бетонного узла следует учитывать возможности его модернизации и доукомплектования вспомогательными устройствами, что поможет в будущем без значительных финансовых затрат оптимизировать работу установки.
  3. Наличие гарантийного и сервисного обслуживания освободит пользователей от решения проблем с настройкой и поломкой дорогостоящего технологического оборудования.
  4. Передвижной БРУ является оптимальным решением для строительных компаний осуществляющих работы на объектах по разным адресам. Установки стационарного типа – привилегия компаний по продаже товарного бетона, изготовлению железобетонных изделий.
  5. Гравитационный тип смесителя эффективно работает с пластичными растворами, но плохо справляется с другими разновидностями однородных строительных смесей. Наличие принудительного перемешивания позволяет изготавливать бетон любой марки и плотности, но при этом увеличиваются затраты электрической энергии.
  6. Для производства бетонной смеси при отрицательной температуре окружающего воздуха подходит только всесезонный тип установок, с системой подогрева и теплоизоляционной оболочкой.
  7. Наличие емкостей для хранения наполнителей бетона с различными фракциями значительно расширяет сферу использования бетонорастворного узла, дает возможность производить строительный раствор различных марок, плотности и типа.

В каждом конкретном случае, следует индивидуально подходить к подбору производственного оборудования, руководствуясь многочисленными техническими параметрами, проектными решениями и размером бюджета.

« к списку статей

www.elkon.ru

» Виды и характеристики бетонно-растворных узлов

Одним из основных требований современного строительства является соблюдение сроков и быстрые темпы без потери качества. Бетонно-растворный узел отлично справляется с бесперебойной подачей строительной смеси на объект, чем существенно экономит время. Он представлен рядом моделей, и с его помощью можно готовить раствор необходимой плотности.

Основные характеристики

Бетонный узел устанавливается непосредственно на строительной площадке, поэтому рабочим не придется заказывать раствор с завода, теряя время. Также немаловажно и то, что самостоятельное приготовление цементной смеси позволяет удешевить смету, так как использование сухих компонентов для заливки конструкций обходится дешевле, нежели приобретение готового материала.

Такие установки оснащены различными механизмами, пультом управления, дозаторами и фильтрами.

Типы узлов

Помимо перечисленных опций, как правило, в комплект к мини-заводу входят конвейерные транспортиры, виброаппараты, емкости для раствора и складская часть. Автоматизированный узел для приготовления бетона имеет несколько модификаций:

  1. РБУ.
  2. БРУ.
  3. БСУ.

Классификация

Бетонные узлы классифицируются на мобильные и стационарные в зависимости от места их расположения. Некоторые производители выпускают полустационарные установки, которые могут перемещаться в наполовину разобранном виде по территории строительной площадки.
В зависимости от времени года бетонно-смесительный узел может быть летним или зимним.

Существуют всесезонные образцы техники предназначенной для работы круглый год.
Исходя из производительности, комплексы делятся на мини-узлы (10 – 25 м3/ч) и стандартные заводы (до 400 м3/ч). Также классифицируют горизонтальные и вертикальные конструкции, которые получили свои названия от способа складирования компонентов для раствора. Различные заполнители, к которым относится цемент, песок, гравий, керамзит и т.д., могут храниться в вертикальных или горизонтальных резервуарах.

Приготовление бетона на строительном объекте может длиться непрерывно или поэтапно. Установки непрерывного действия выполняют полный цикл без остановки, а цикличные – каждый этап отдельно.

Конечно же, бетонные узлы различают по марке и цене.

Производители и цены

Несмотря на одинаковое назначение, бетонно-растворный производственный узел может иметь некоторые отличия. Каждый производитель разрабатывает модели с разными опциями, от которых и зависит окончательная стоимость комплекса. В таблице представлены самые популярные модели узлов отечественного и зарубежного производства, а также указаны приблизительные цены на оборудование.

Торговая марка, страна производительТип бетонного узлаПроизводительность,м3Цена (в рублях)Особенности
б/н, Германиястационарная установка10032 000 000ункционально привязаны к одному объекту. При перемещении требуют полного демонтажа и разборки.
б/н, Россиямобильный комплекс151 200 000растворно-бетонный мобильный узел может перемещаться на различные объекты без полной разборки
EUROMIX, Швециястационарная установка непрерывного цикла10028 000 000при помощи стационарного комплекса непрерывного действия процесс приготовления и подачи на объект раствора происходит в виде единого потока
FERRUM MIX, Россиявсесезонная производственная установка102 950 000универсальный комплекс, который может полноценно функционировать в любое время года
FERRUM MIX, Россиясезонный (зимний) бетонный узел304 250 000предназначен для работы в регионах с холодным климатом и предусматривает подключение к отопительной системе или парогенератору. Его корпус обшит специальным материалом.
Китайпроизводственная установка, предусматривающая вертикальное хранение компонентов бетона502 450 000в отличие от горизонтального узла, не требует большой площади для установки.

Покупка или аренда?

Отечественные и иностранные мини бетонные заводы широко представлены на российском рынке. У застройщика есть возможность приобрести абсолютно новое и бывшее в употреблении оборудование. В большинстве случаев узлы зарубежного производства стоят на порядок дороже российских. Это обусловлено расходами на доставку и погашением таможенных платежей.

Новый бетонно-смесительный узел можно изготовить под заказ со всеми необходимыми опциями и с учетом индивидуальных требований. По понятным причинам аренда обойдется дешевле покупки, но такой шаг оправдан только в том случае, если предстоит разовая стройка в одном регионе.

Оплата услуг

Форма оплаты за арендованное оборудование может начисляться почасово, посуточно или помесячно в зависимости от объема работы. В среднем, за мобильный РБУ производительностью 7 м3/ч придется выложить около 2 000 руб/час. Обратите внимание, что в аренду можно взять только мобильный узел.

Бывшие в употреблении установки оцениваются с учетом их состояния и срока эксплуатации, а их стоимость может составлять 30 – 35% от начальной цены.

Правильный выбор

Выбирая бетонный промышленный узел, необходимо брать во внимание некоторые критерии. В первую очередь учитывают регион, в котором находится строительный объект и целевое назначение оборудования. Для строительных предприятий рекомендуется приобретать мобильный завод, а для производства и реализации готового материала – стационарный.

В средней полосе России со смешанным климатом лучшим решением станет универсальная всесезонная установка. Если планируется производство и легкого, и тяжелого бетона, потребуется узел с принудительным смесительным механизмом.

tehno-beton.ru

принцип работы, конструктивные особенности растворобетонной техники

Понятие бетонно-растворного узла связано со строительными работами. Потребители смогут поучить свежую смесь рядом с застройкой. Предприниматели давно предоставляют такие услуги, которые пользуются повышенным спросом и популярностью. Бетонная смесь и другие растворы для строительства готовятся с учетом установленных норм и стандартов. Для этого необходимо специализированное оборудование. Бетоносмесительный узел упрощает работу мастеров.

Существующие разновидности узлов

Растворные узлы бывают двух типов — это мобильные и стационарные установки. Каждый из них имеет свои преимущества и отличия. Стационарные бетонные заводы представляют собой отдельную технологическую цепочку. Ее устанавливают недалеко от крупного предприятия по производству железобетонных изделий.

Основная специализация — изготовление смеси определенных марок. Передвижные конструкции устанавливаются в месте проведения строительных работ. При необходимости можно оформить краткосрочную или длительную аренду. Недавно появились полустационарные установки. Они частично разбираются, могут свободно перемещаться на строительной площадке.

Классификация бетонорастворного узла в зависимости от технологии приготовления раствора:

  1. Цикличные. Бетон изготавливается и выдается отдельной порцией. Повторная загрузка возможна после освобождения емкости смесителя.
  2. Непрерывного действия. Строители получают большой объем раствора в минимальные сроки. Параллельно осуществляется перемешивание и выгрузка бетона. Пользователи смогут делать быстрое переключение настроек, чтобы сделать смеси различных марок. Единственный недостаток заключается в том, что на выходе получается не всегда качественный бетон со стабильными характеристиками.

Бывают летние и всесезонные узлы. Чтобы готовить бетон круглый год, необходимо использовать «зимнюю» модификацию. Смеситель оснащен теплоизоляционной обшивкой, индивидуальной системой для эффективного обогрева.

Конструкция обладает продуманной системой, поэтому в холодное время года пользователи получают бетон высокого качества. Производительность техники снижается, потому что расходуются дополнительные ресурсы для тщательного прогрева всех компонентов смеси.

Что входит в комплектацию

На рынке представлен широкий и разнообразный выбор техники, которая отличается техническими характеристиками и уровнем производительности.

Каждый узел включает в себя несколько главных модулей:

  1. Бункер смесителя, где готовится раствор.
  2. Емкость, оснащенная дозатором. Дополнительно устанавливается тензометрический датчик, который нужен для химической добавки и главных компонентов бетона.
  3. Бак с водой. В этой конструкции предусмотрена тщательная фильтрация.
  4. Блок управления.

Подача компонентов раствора и затворение в такой мешалке осуществляется в автоматическом режиме. Пользователям не нужно каждый раз настраивать комплекс бетонно-растворного узла. Готовая конструкция пользуется спросом, благодаря компактным размерам, и не занимает много свободного пространства.

Строители смогут изготовить большой объем бетонного раствора независимо от маркировки смеси. Длительность одного процесса занимает 5−10 минут. Для обеспечения полноценной работы растворного узла в комплектации предусмотрены дополнительные модули. Некоторые производители предлагают купить их отдельно. Это грейферный или скиповый подъемник, конвейер.

Работу всей установки улучшают вибрационные машины, емкости для загрузки и дальнейшего хранения сухих компонентов. Вспомогательные службы и механизмы упрощают работу специалистов, а также улучшают качество бетона.

Технические характеристики

Чтобы сделать правильный выбор, необходимо обратить внимание на уровень мощности или энергопотребления. Этот параметр помогает обеспечить нужную производительность во время работы установки. Мини-завод производит до 25 м³ раствора в течение одного часа.

Стандартные комплектации бетонно-растворных узлов способны изготовить до 400 кубов за этот же период времени. Характеристики могут отличаться в зависимости от модели и комплектации. Именно поэтому стоит проанализировать производственные нужды и сделать правильный выбор.

Во время покупки обращают внимание на следующие параметры:

  • объем сырьевого резервуара;
  • количество емкостей, которые предназначены для разных фракций заполнителя;
  • установки-дозаторы, чтобы вносить добавки и прочие компоненты;
  • разновидность смесительного бункера.

Последний параметр является наиболее важным. Это него зависит качество готового раствора. Для небольшого производства подходит лопастный барабан, который предлагается по низкой цене. Он может работать с заполнителем разных фракций и не предполагает больших энергетических затрат. В этой установке нельзя приготовить жесткую смесь. Гравитационные баки не могут замесить непластичный раствор.

Рекомендуется использовать принудительное перемешивание. Для этого используют неподвижную емкость с лопастями, которые вращаются отдельно. Единственный недостаток — быстрое изнашивание рабочих деталей, увеличение энергопотребление основного узла.

Правила выбора

Чтобы правильно выбрать режим работы бетонно-растворной установки, необходимо руководствоваться некоторыми правилами. Сегодня представлены полностью автоматизированные конструкции. За обслуживание отвечает один оператор, который управляет системой через пульт. Главная задача — контроль текущих процессов.

Для работы с полуавтоматическими узлами придется задействовать больше рабочей силы. Чтобы привести в действие ручную установку, необходимо 2−3 обученных специалистов. Ее устанавливают на небольшом заводе с невысокой производительностью.

Чтобы купить растворный узел, необходимо учитывать следующие критерии:

  • срок проектирования, монтаж и доставка;
  • необходимость в обучении рабочих для настройки определенного оборудования;
  • наличие гарантийного обслуживания;
  • есть ли возможность дополнительно покупать и устанавливать оборудование, чтобы нарастить объем производства.

Чтобы готовить раствор для дальнейшей реализации, необходимо выбирать стационарные модели, которые обладают принудительным типом смешивания. Строительные компании и фирмы чаще используют мобильные установки с аналогичным барабаном. Если нужно нерегулярно получать бетон, можно арендовать мобильный бетоносмеситель, который обладает гравитационным действием.

Растворобетонный узел облегчает работу во время выполнения строительных работ. Мастера имеют возможность заказать уже готовый раствор. Бетонно-смесительный узел соответствует государственным и мировым стандартам качества. Благодаря разным техническим характеристикам, можно подобрать оборудование под определенные нужды.

tvoidvor.com

Бетонно растворный узел


Растворный узел: описание, технические характеристики и схемы

Что собой представляет растворный узел, известно каждому специалисту области строительства. Для потребителей он является возможностью получения свежего раствора рядом с местом застройки. Для предпринимателей – это выгодный бизнес, где спрос достаточно высок.

Описание разных видов растворных узлов

На сегодняшний день известно две разновидности растворных узлов:

Первая – это технологическая цепочка, которая организуется в непосредственной близости с крупными производствами железобетонных изделий. Они ориентированы на производство определенных марок смесей.

Что касается передвижных вариантов, то они используются на месте проведения строительных работ, их можно брать в аренду. Встречаются еще и полустационарные узлы, которые можно разобрать частично и переместить в пределах площадки.

Описание растворных узлов на основе принципа работы

Растворный узел можно классифицировать еще и по особенностям технологии приготовления смеси. Согласно ей, такие мини-заводы подразделяются на цикличные установки и те, что обеспечивают непрерывное действие. В первом случае речь идет об агрегатах, которые подготавливают бетон отдельными порциями. Это указывает на то, что повторная загрузка компонентов может быть осуществлена после освобождения смесителя.

Установки непрерывного действия позволяют получать больший объем раствора за определенное время. Это обусловлено тем, что подача, последующее перемешивание и выгрузка раствора осуществляются параллельно. В качестве минуса таких установок выступает отсутствие возможности быстрого переключения прибора на изготовление смесей разных марок. Кроме того, на выходе раствор не всегда получается стабильным.

Растворный узел можно классифицировать еще и по сезонности использования. Одни мини-заводы могут эксплуатироваться лишь летом, другие – круглый год. Для круглогодичного изготовления раствора используются зимние модификации. Они обладают теплоизоляционной обшивкой и имеют системы обогрева. Однако даже такие конструкции отличаются снижением производительности в холодное время почти в два раза, это обусловлено тем, что тратится огромное количество времени на прогрев компонентов смеси.

Технические характеристики

Растворный узел состоит из нескольких модулей, среди них:

Для обеспечения полноценной работы узел должен иметь транспортные модули, а именно:

  • грейферные подъемники;
  • конвейеры;
  • скиповые подъемники.

Без наличия резервуаров для загрузки и хранения сухих компонентов, а также вибрационной машины, вспомогательных механизмов и служб растворный узел остается обычной бетоносмесительной установкой. Выбирая растворно-бетонный узел, необходимо обращать внимание на основные технические характеристики, среди которых мощность и производительность.

Мини-заводы способны выпускать примерно 10-25 м3 бетона в час. Если же речь идет о стандартных установках, то они будут выдавать 400 м3/ч. Характеристики рабочих элементов могут быть разными, поэтому при заказе важно обращать внимание на следующие параметры:

  • количество емкостей;
  • объем резервуаров;
  • наличие установок-дозаторов;
  • тип смесительного бункера.

Что касается числа емкостей, то в них будут располагаться заполнители разных фракций.

Описание растворно-солевого узла

Растворно-солевой узел предназначается для приготовления растворов с разным удельным весом. Состав должен быть свободен от нерастворимых примесей взвешенных частиц, которые были бы вредны для нефтяного пласта. Используются такие установки для получения жидкостей, которые применяются при глушении скважин.

Работают узлы в полуавтоматическом режиме, а работоспособность обеспечивается наличием обслуживающего персонала. Оборудование оснащается счетчиками расхода и контрольно-измерительными приборами, которые позволяют контролировать процесс приготовления визуально и дистанционно.

Приготовление растворов

Приготовление растворов на бетонно-растворных узлах осуществляется по определенной технологии. Она может предполагать использование непрерывного или объемного принципа дозирования. Точность дозирования для цемента равна 2%, для воды – 1%, для известкового молока – 0,5%. Что касается песка, то точность в данном случае может изменяться в зависимости от его влажности в пределах от 1 до 3,5%.

Для дозирования песка используется ленточный дозатор, для цемента – шнековый. Жидкость подается под постоянным напором, который обеспечивается баком. Горизонтальный растворосмеситель гарантирует смешивание компонентов. Готовый раствор проходит через вибросито и подается к месту потребления с помощью растворонасоса. Растворные узлы экономичны, а их использование позволяет снизить стоимость приготовления смеси в пределах от 30 до 50%.

Оборудование для теплиц

Растворные узлы теплиц используются для приготовления питательного раствора, проведения и планирования капельного полива в тепличном производстве. Такие устройства позволяют организовывать подачу раствора для отдельных зон по времени полива и расходу раствора.

Используя определенную программу, можно планировать полив в течение суток. В зависимости от возможностей системы, программа позволяет приступать к поливу, учитывая несколько видов влияний. Среди них следует выделить:

  • время;
  • количество солнечной радиации;
  • уровень влажности субстрата;
  • температуру.

Заключение

В растворных узлах обязательно должен присутствовать смесительный бункер. Он может предполагать запасной барабан, работающий с низкими энергозатратами. Приготовление жестких смесей при этом невозможно, ведь гравитационный бак не будет справляться с пластичными растворами.

Специальная подвижная емкость используется для принудительного перемешивания, где задействованы лопасти. При этом износ рабочих элементов осуществляется быстрее, а энергопотребление возрастает.

fb.ru

Растворный узел: описание, технические характеристики и схемы

Что собой представляет растворный узел, известно каждому специалисту области строительства. Для потребителей он является возможностью получения свежего раствора рядом с местом застройки. Для предпринимателей – это выгодный бизнес, где спрос достаточно высок.

Описание разных видов растворных узлов

На сегодняшний день известно две разновидности растворных узлов:

Первая – это технологическая цепочка, которая организуется в непосредственной близости с крупными производствами железобетонных изделий. Они ориентированы на производство определенных марок смесей.

Что касается передвижных вариантов, то они используются на месте проведения строительных работ, их можно брать в аренду. Встречаются еще и полустационарные узлы, которые можно разобрать частично и переместить в пределах площадки.

Описание растворных узлов на основе принципа работы

Растворный узел можно классифицировать еще и по особенностям технологии приготовления смеси. Согласно ей, такие мини-заводы подразделяются на цикличные установки и те, что обеспечивают непрерывное действие. В первом случае речь идет об агрегатах, которые подготавливают бетон отдельными порциями. Это указывает на то, что повторная загрузка компонентов может быть осуществлена после освобождения смесителя.

Установки непрерывного действия позволяют получать больший объем раствора за определенное время. Это обусловлено тем, что подача, последующее перемешивание и выгрузка раствора осуществляются параллельно. В качестве минуса таких установок выступает отсутствие возможности быстрого переключения прибора на изготовление смесей разных марок. Кроме того, на выходе раствор не всегда получается стабильным.

Растворный узел можно классифицировать еще и по сезонности использования. Одни мини-заводы могут эксплуатироваться лишь летом, другие – круглый год. Для круглогодичного изготовления раствора используются зимние модификации. Они обладают теплоизоляционной обшивкой и имеют системы обогрева. Однако даже такие конструкции отличаются снижением производительности в холодное время почти в два раза, это обусловлено тем, что тратится огромное количество времени на прогрев компонентов смеси.

Технические характеристики

Растворный узел состоит из нескольких модулей, среди них:

  • бункер смесителя;
  • емкости с тензометрическими датчиками и дозаторами;
  • бак с системой фильтрации и водой;
  • блок управления.

Для обеспечения полноценной работы узел должен иметь транспортные модули, а именно:

  • грейферные подъемники;
  • конвейеры;
  • скиповые подъемники.

Без наличия резервуаров для загрузки и хранения сухих компонентов, а также вибрационной машины, вспомогательных механизмов и служб растворный узел остается обычной бетоносмесительной установкой. Выбирая растворно-бетонный узел, необходимо обращать внимание на основные технические характеристики, среди которых мощность и производительность.

Мини-заводы способны выпускать примерно 10-25 м3 бетона в час. Если же речь идет о стандартных установках, то они будут выдавать 400 м3/ч. Характеристики рабочих элементов могут быть разными, поэтому при заказе важно обращать внимание на следующие параметры:

  • количество емкостей;
  • объем резервуаров;
  • наличие установок-дозаторов;
  • тип смесительного бункера.

Что касается числа емкостей, то в них будут располагаться заполнители разных фракций.

Описание растворно-солевого узла

Растворно-солевой узел предназначается для приготовления растворов с разным удельным весом. Состав должен быть свободен от нерастворимых примесей взвешенных частиц, которые были бы вредны для нефтяного пласта. Используются такие установки для получения жидкостей, которые применяются при глушении скважин.

Работают узлы в полуавтоматическом режиме, а работоспособность обеспечивается наличием обслуживающего персонала. Оборудование оснащается счетчиками расхода и контрольно-измерительными приборами, которые позволяют контролировать процесс приготовления визуально и дистанционно.

Приготовление растворов

Приготовление растворов на бетонно-растворных узлах осуществляется по определенной технологии. Она может предполагать использование непрерывного или объемного принципа дозирования. Точность дозирования для цемента равна 2%, для воды – 1%, для известкового молока – 0,5%. Что касается песка, то точность в данном случае может изменяться в зависимости от его влажности в пределах от 1 до 3,5%.

Для дозирования песка используется ленточный дозатор, для цемента – шнековый. Жидкость подается под постоянным напором, который обеспечивается баком. Горизонтальный растворосмеситель гарантирует смешивание компонентов. Готовый раствор проходит через вибросито и подается к месту потребления с помощью растворонасоса. Растворные узлы экономичны, а их использование позволяет снизить стоимость приготовления смеси в пределах от 30 до 50%.

Оборудование для теплиц

Растворные узлы теплиц используются для приготовления питательного раствора, проведения и планирования капельного полива в тепличном производстве. Такие устройства позволяют организовывать подачу раствора для отдельных зон по времени полива и расходу раствора.

Используя определенную программу, можно планировать полив в течение суток. В зависимости от возможностей системы, программа позволяет приступать к поливу, учитывая несколько видов влияний. Среди них следует выделить:

  • время;
  • количество солнечной радиации;
  • уровень влажности субстрата;
  • температуру.

Заключение

В растворных узлах обязательно должен присутствовать смесительный бункер. Он может предполагать запасной барабан, работающий с низкими энергозатратами. Приготовление жестких смесей при этом невозможно, ведь гравитационный бак не будет справляться с пластичными растворами.

Специальная подвижная емкость используется для принудительного перемешивания, где задействованы лопасти. При этом износ рабочих элементов осуществляется быстрее, а энергопотребление возрастает.

highlogistic.ru

Бетонно-растворный узел

Городское строительство всегда предполагает очень много бетонных работ. Города растут даже во время кризиса. Жилищный вопрос и большой спрос на первичном рынке недвижимости сделали хороший толчок для развития новых решений в области бетонирования. Одним из таких решений является бетонно-растворные узлы. О преимуществах таких систем я расскажу в этой статье.

Как все мы знаем из курса истории

, бетон был придуман более 200 лет тому назад. Но, использование этого материала сегодня не только не уменьшилось, а напротив, стало заметно больше. К тому же, замену бетону, сколько бы не этому не уделялось внимания, до сих пор не нашли.

Бетон это отличный для строительства материал обладающий такими характеристиками как долговечность, морозостойкость, огнестойкость, водонепроницаемость, устойчивость к вибрациям и т.п.

Чаще всего, бетонные смеси специальным транспортом доставляется на строительные участки. Если стройка размещается недалеко от бетонного завода, то такая доставка экономически выгодна. Но, если строительный участок находится в нескольких сотнях километров от бетонного завода, то лучше всего производить смесь непосредственно на участке. Для того, чтоб производить бетон в больших количествах в таких условиях используются специальные бетонные-растворные узлы.

Бетонный узел производится на заводах, специализирующихся на изготовлении строительного оборудования. Такой агрегат не только экономически выгоден, но и удобен в использовании. Если вам необходим бетонно-растворные узел, то обратитесь в компанию “Брестон ”.

Бетон ЮЗАО от компании “Брестон” пользуется большим уважением в строительной отрасли. Компания действует с 2008 года, но за свою короткую историю смогла завоевать доверие и существенно расширить свою деятельность. Кроме нескольких заводов выпускающих бетон, у компании “Брестон” есть свой автопарк. Спецтехника насчитывает несколько самосвалов и автобетоносмесителей.

Если же вам не нужна готовая смесь и вы хотите произвести бетон на своем строительном участке, то приобретите бетонный узел. Его плюсами считаются мобильность, компактность, высокое качество получаемого бетона, быстрота работы и т.п.

Доставка бетона накладывает на него определенные качества. Если она будет осуществлена с ошибками, то и готовый бетон может потерять свои качества. Кроме того, не всегда правильно можно залить бетон выгрузи его из бетоновоза. Часто, приходится использовать промежуточное место хранения, что также сказывается на качестве бетонной смеси.

sami-stroim.com

Бетонно-растворный узел (бетонный завод)

Опубликовано мая 12, 2012

Покупка бетонного завода – самое выгодное вложение денег. Это строительное оборудование всегда пользовалось и продолжает пользоваться спросом. Пока бетон остается востребованным строительным материалам, растворо-бетонный узел будет приносить прибыль своим владельцам.

Исходным сырьем для изготовления бетона служат щебень разной плотности и фракции, цемент, песок и вода. В некоторых случаях применяются еще и специальные добавки для улучшения качества раствора. Все эти материалы доступны и в большом изобилии имеются во всех российских регионах. Бетонные заводы быстро монтируются и легко обслуживаются. Расходы на оплату труда оператора, электроэнергию и ремонт составляют незначительную долю при расчете себестоимости бетонной смеси.

Современный бетонно-растворный узел имеет в своем составе весовые дозаторы, скиповый подъемник, смеситель, электронную систему управления и различное навесное оборудование. Бетонный завод может применяться как в строительном цикле, так и в промышленных целях – для производства малых партий бетонный смесей с целью их дальнейшей реализации.

На стройплощадке растворо-бетонный узел позволяет производить бетон по мере необходимости и в нужных объемах. Такие установки широко применяются при дорожном строительстве, возведении домов и объектов промышленного назначения. Различаются они типом выпускаемого бетона, производственной мощностью и еще целым рядом характеристик.

Бетоносмесители бывают передвижные и стационарные, всесезонные и летние.

Покупая бетонно-растворный узел, обращайте внимание на то, каким способом в нем реализована загрузка материалов. Выгрузка готовой продукции также может осуществляться по-разному. Управление заводом может быть ручным, автоматическим или полуавтоматическим.

Полностью автоматизированное производство обслуживается одним человеком. Все, что от него требуется – это выбрать нужную программу на пульте управления и нажать кнопку «Пуск». Далее оператор осуществляет визуальный контроль работы механизмов, а вся последовательность операций выполняется заводом без участия человека.

starniks.ru

vest-beton.ru

Бетонно растворный (бетоносмесительный) узел, смесительный блок

Главная→Бетонно-растворные узлы (блоки смесительные)

Мобильный бетонный узел – это универсальная установка, которая предназначена для производства строительного бетона и прочих смесей для этой отрасли. В связи с развитием строительства и масштабным увеличением количества стройплощадок возросла и потребность в бетонном растворе, который был и остается приоритетным материалом для возведения зданий и сооружений различного назначения.

При этом централизованное снабжение объекта товарным бетоном со стационарного завода-производителя не всегда экономически целесообразно – для транспортировки большого объема раствора потребуется аренда автобетоносмесителей, доставка прямо зависит от дорожного движения, пробок и удаленности стройплощадки, что увеличивает финансовые и временные траты. Кроме того, качество бетона нередко оставляет желать лучшего.

Завод «Ярстройтехника», основной специализацией которого является производство строительного оборудования, предлагает к продаже модельный ряд блоков смесительных: БС-750, БС-1125, БС-1500, различающихся вместительностью. Эти растворобетонные узлы обладают рядом неоспоримых эксплуатационных характеристик, благодаря которым объясняется их востребованность как среди современных небольших частных строительных компаний, так и крупных застройщиков.

Преимущества бетонорастворных узлов

  1. Компактные размеры и мобильность, которые позволяют легко транспортировать оборудование и устанавливать его на строительной площадке любых размеров.
  2. Простой и быстрый монтаж.
  3. Прочность и надежность конструкции, соответственно, длительный срок эксплуатации и бесперебойной работы.
  4. Высокое качество бетона и прочих строительных смесей.
  5. Возможность работы в любое время года при любых погодных условиях.
  6. Финансовая выгода, которая обусловлена, в первую очередь, разницей в цене на готовый бетон и на компоненты для производства бетонного раствора.
  7. Возможность изготавливать то количество бетона, которое необходимо для строительства, и самостоятельно контролировать производственный процесс.

Бетоносмесительные узлы от ярославского завода «Стройтехника» изготавливаются на современном оборудовании с учетом всех требований к качеству и безопасности продукции, что подтверждается соответствующими сертификатами. Сотрудничество с заводом-производителем также позволяет избежать переплаты посредникам и приобрести оборудование по конкурентоспособной цене.

www.yarst.ru

Бетонный узел: особенности бетоносмесительных, растворобетонных изделий

На современной стройке бетон является одним из главных материалов. Скорость и качество работ напрямую зависят от бесперебойных поставок раствора. При капитальном строительстве транспортировка состава к месту работ обходится достаточно дорого, плюс нет гарантии в том, что раствор будет нужного качества. А растворно-бетонный узел — это не что иное, как небольшой завод по производству бетона, поэтому строительные компании предпочитают производить раствор с его помощью непосредственно на объекте.

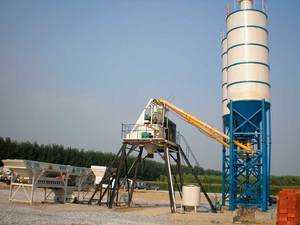

Фото бетонного завода.

Разновидности установок

Современный растворобетонный узел представляет собой достаточно сложное техническое устройство. По сути дела это компактная линия с законченным циклом производства.

Несмотря на то, что цена у этих комплексов на первый взгляд может показаться высокой, по мнению практиков, окупаются они в рекордные сроки.

  • Естественно стройки бывают разные и цели приобретения данного оборудования также отличаются. Поэтому разновидностей таких линий существует много, специалисты различают 2 основных направления производства подобной техники.
  • В первую очередь это мобильные линии. Такое оборудование имеет относительно компактные размеры. В комплектацию некоторых узлов может входить платформа для перемещения. Остальные детали комплекса спроектированы таким образом, чтобы их можно было быстро разобрать и загрузить на автомобильные или железнодорожные платформы.
  • Такие линии востребованы в строительных компаниях специализирующихся на больших объектах. Они являются незаменимыми при дорожном строительстве и строительстве мостов. Как правило, мощность таких линий колеблется от 10 – 15 м³ в час, до 120 м³ в час. Существуют эксклюзивные передвижные линии, которые способны производить до 400 м³ в час, но такое оборудование разрабатывается по индивидуальному заказу.
  • Вторым крупным направлением является строительство стационарных мини заводов. Стационарный бетонорастворный узел считается более качественным. Объемы производства здесь также могут колебаться от минимальных, предназначенных для обслуживания небольшой линии по производству различных бетонных изделий. До мощного производства способного удовлетворить потребности сразу нескольких строек. Эта ветвь интересна предпринимателям специализирующимся только на производстве и продаже бетона.

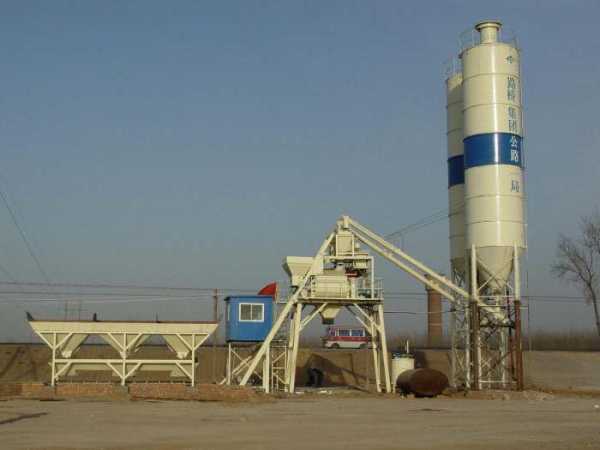

Общая схема стационарного узла.

Совет: хотя цена на передвижные комплексы может быть выше, но они спроектированы так, что для их размещения и работы требуется намного меньше разрешительных документов, нежели для установки стационарной линии.
Что при определенных условиях выгодно.

  • Сейчас появились производители, которые выпускают, так называемые, частично передвижные комплексы. Такой бетонно-смесительный узел можно транспортировать в пределах одного объекта не разбирая полностью.

Эксплуатация оборудования

Передвижная платформа.

Работа в зимних условиях

Большая часть просторов нашей необъятной родины отличается достаточно суровыми зимами и если мелкое, частное строительство можно приостановить на время холодов, то на серьезных объектах такой роскоши себе позволить, как правило, не могут.

Поэтому любой бетоносмесительный узел рассчитывается для эксплуатации, как при высоких, так и при низких температурах.

  • Для перехода на зимнюю работу оборудование должно быть укомплектовано теплоизолированными бункерами.
  • Операторская кабина также должна иметь утепление и герметично закрываться.
  • Но самое важное, это чтобы существовала возможность подогрева воды, присадок и иных составляющих раствора, способных замерзнуть.

Важно: при заливке больших площадей в зимний период, для компенсации внутренних напряжений во время застывания, применяется частичная резка железобетона алмазными кругами на сектора.
Плюс алмазное бурение отверстий в бетоне при работе с многометровыми монолитами.

Управление оборудованием

К счастью давно канули в лета времена, когда на стройке большая часть работ делалась своими руками. Современный узел практически полностью автоматизирован.

Особенно это важно для растворо емких объектов.

  • Система рассчитана на то, что всю работу должен выполнять один оператор. Точнее оператор только задает параметры процесса и следит за производством.
  • Линия сама взвешивает и дозирует составляющие. Доводит до нужной температуры и добавляет воду с присадками в бетон.

Бетономешалка.

Советы по выбору

Прежде всего, вам необходимо определиться с количеством бункеров для сыпучих составляющих раствора.

  • Их должно быть не менее 2, это при условии, если вы не рассчитываете расширять производство и собираетесь, по старинке, работать только с песком и щебнем.

Совет: если в данный момент средств на дополнительные бункера не хватает, то позаботьтесь о том, чтобы ваш бетонорастворный узел имел возможность доукомплектации в дальнейшем.

Узел подготовленный к транспортировке.

  • Стоит уделить особое внимание выбору шнека, редуктора и двигателя. В работе достаточно часто можно столкнуться с ситуацией, когда цемент, подмоченный и приходит комками. В этом случае велика вероятность повреждения подающей системы.
    Либо ломаются лепестки шнека, либо выходит из строя редуктор. Лидерами здесь являются немцы и итальянцы. Отечественные производители занимают прочную середину, а турецкое и китайское оборудование оставляет желать лучшего.
  • Силос для цемента стоит относительно дешево, но комплектующие к нему достаточно дорогие. Цена пневматики, фильтра, шнека и редуктора может занимать до трети от стоимости комплекса. Поэтому целесообразно брать меньшее количество силосов, но с большим объемом.
  • Сердцем любого комплекса можно смело назвать бетонно-смесительный узел, от его качества напрямую зависит, насколько долго будет работать линия. Выше мы уже упоминали о важности выбора редуктора, также стоит обратить внимание на состояние брони. Но самым больным местом в смесителе считаются лопасти, в некоторых документах они могут называться лопатками.

Существует 2 вида смесителей, планетарного типа и двухвалковые.

  1. В агрегатах планетарного типа лопасти большего размера, поэтому чаще ломаются.
  2. Двухвалковые или двухвальные смесители стоят дороже, но ломаются намного реже и среди специалистов пользуются хорошей репутацией.

При покупке такой линии, экономить можно на разных вещах, но смеситель — это последнее на чем стоит экономить.

Транспортирование линии по производству бетона.

На видео в этой статье показана работа бетонного узла.

Вывод

При покупке нового комплекса, проконтролируйте гарантийные сроки эксплуатации центральных узлов. В случае приобретения агрегата бывшего в употреблении сравните отработанное время с общим ресурсом линии.

Кроме того у каждого агрегата должна быть подробная инструкция, не надейтесь на свой профессионализм, у разных производителей механизмы могут эксплуатироваться по-разному. (См. также статью Что такое герметик для бетона: особенности.)

Передвижная линия.

masterabetona.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
