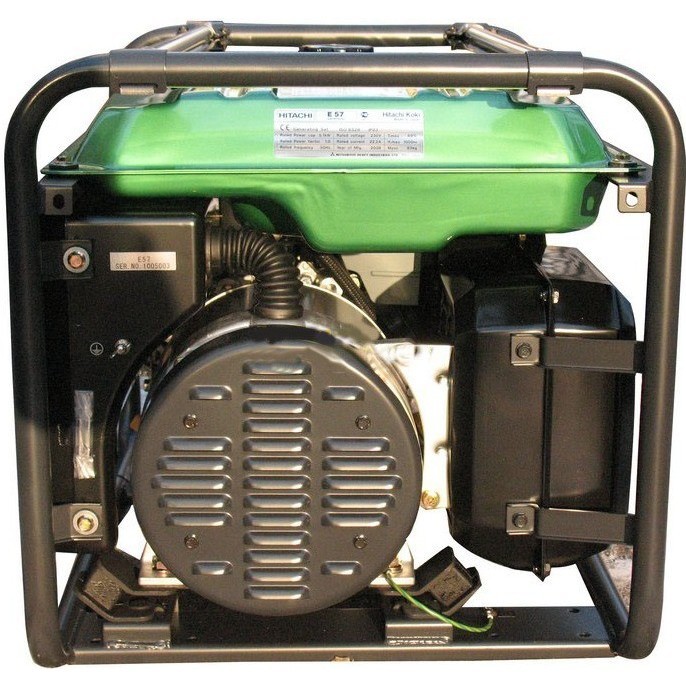

Генератор бензиновый HITACHI E57 S

В корзину

Технические характеристики

Тип двигателя	4-х тактный
Мощность номинальная при 220 В	5.1 кВт
Мощность максимальная при 220 В	5.7 кВт
Напряжение	220 В
Управляющая автоматика	нет
Марка двигателя	MITSUBISHI GM401P
Объем двигателя	391 куб.см
Мощность двигателя	9.6 кВт
Вид топлива	бензин
Аккумулятор в комплекте	нет
Стартер	ручной стартер/электростартер
Объем топливного бака	21 л
Объем масляного бака	1. 2 л
Уровень шума	70 дБ
Габариты	628х500х500 мм
Вес	78 кг
Вес брутто	80 кг

Бензиновый генератор Hitachi E 57 S — используется как основной или резервный источник электроэнергии. Малогабаритная модель, может обеспечивать работу осветительных приборов, бытовой техники и электроинструмента с общей мощностью до 5100 Вт. На постоянном токе возможна зарядка автомобильного аккумулятора (12 В) емкостью до 8.3 А. Благодаря объемному баку (21 л), электростанция может работать до семи часов без дозаправки.



особенности

	Легкий запуск Модель оснащена удобной ручной системой запуска — при помощи специального троса можно быстро запустить генератор.
	Продолжительная работа без дозаправки Вместительный бензобак с индикатором уровня топлива обеспечивает непрерывную работу электростанции в течение семи часов.
	Визуальный контроль Встроенный вольтметр бензинового генератора Hitachi E 57 S показывает текущее напряжение вырабатываемого тока — удобно контролировать рабочий процесс.
	Безопасность Розетки переменного тока закрыты специальными крышками, которые предохраняют пользователя от получения травм во время работы.
	Наличие разъемов постоянного тока Генератор оснащен разъемами постоянного тока, что позволяет производить подзарядку аккумуляторов емкостью до 8.3 А.
	Устойчивая конструкция Продуманная конструкция металлической рамы обеспечивает устойчивое положение генератора во время работы.

преимущества

• Удобная панель управления;
• Мощный и экономичный двигатель Mitsubishi OHV;
• Автоматическая защита от перегрузок;
• Встроенный датчик масла;
• Электрический стартер;
• Бесщеточные токосъемники;
• Усиленный глушитель снижает шум до 70 дБ.

дополнительные характеристики

• Номинальная сила переменного тока — 22.2 А;
• Регулятор напряжения — конденсаторного типа;
• Коэффициент мощности — 1.0;
• Мощность постоянного тока — 12V-8.3 А;
• Тип двигателя — с воздушным охлаждением, OHV, бензиновый;
• Объем двигателя — 391 куб. см.;
• Смазочное масло — моторное масло класса SE или выше.

комплектация

• Поставляется без аккумулятора;
• Упаковка.
