Устройство и работа бензогенератора: схема и все подробности

Автономные генераторы зачастую бывают незаменимыми, и полный список их возможных применений будет очень длинным — от обеспечения электроэнергией пляжной вечеринки на выходных до постоянной работы у частного здания. Широкий спектр выполняемых работ породил большое количество типов автономных генераторов, отличающихся как конструктивно, так и по характеристикам. Общим же у них является принцип действия — двигатель внутреннего сгорания того или иного типа вращает вал электрогенератора, преобразуя механическую энергию в электрическую.

Наиболее очевидное разделение групп генераторов — на профессиональные и бытовые.

  • Бытовой генератор — это, как правило, переносной агрегат с бензиновым двигателем, не предназначенный для длительной работы, имеющий мощность в несколько кВА.
  • Профессиональные генераторы имеют повышенные мощность и время беспрерывной работы, а для большей топливной экономичности и увеличения ресурса на них, как правило, устанавливаются дизельные двигатели. При этом, если бытовые электрогенераторы вырабатывают однофазный ток напряжением 220 В, то профессиональные генераторы в подавляющем большинстве трехфазные, рассчитанные на 380 В выходного напряжения. Большие габариты и масса заставляют либо размещать мощные генераторы на колесном шасси, либо делать их стационарными.

Итак, в этой классификации мы уже обнаружили ряд конструктивных различий. Рассмотрим их по порядку.

Как известно, бензиновый двигатель может работать как по двухтактному циклу, так и по четырехтактному. При этом низкая экономичность и ограниченный ресурс делает двухтактные двигатели не самым лучшим выбором для привода электрогенератора, хотя они и проще в конструкции, а значит — дешевле и легче.

Четырехтактный же двигатель, хотя он сложнее и дороже, расходует значительно меньше топлива и способен проработать гораздо больше. Поэтому генераторы мощностью до 10 кВА, как правило, оснащаются двигателями именно такого типа.

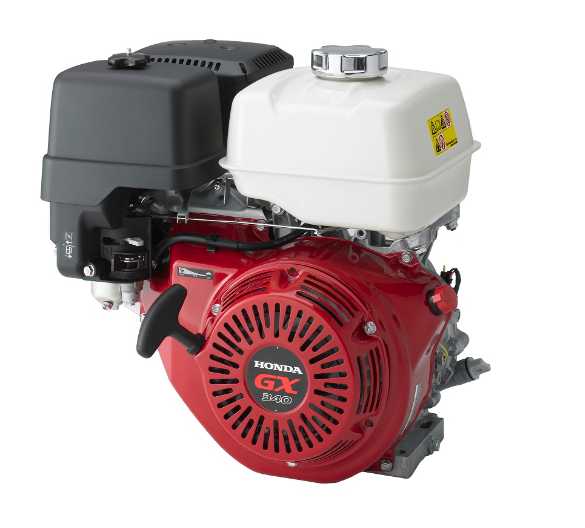

Бензиновые двигатели электрогенераторов — это в основном одноцилиндровые агрегаты с принудительным воздушным охлаждением, приготовление горючей смеси осуществляется при помощи карбюратора. Для запуска их применяется либо тросовый стартер, либо в конструкцию дополнительно включается электрозапуск (тогда, помимо аккумулятора, такие генераторы имеют и 12 В выход: от этой цепи заряжается аккумулятор и к ней же могут подключаться потребители, рассчитанные на низковольтное питание). Наиболее распространены моторы с чугунной гильзой и верхнеклапанным газораспределительным механизмом — как правило, это моторы Honda GX и их китайские копии.

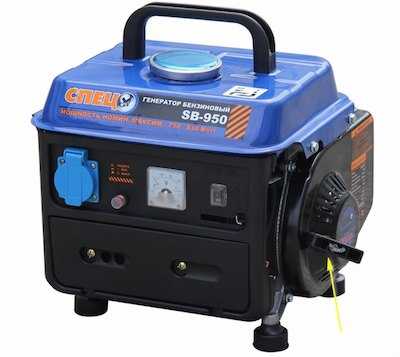

Двигатели бытовых бензогенераторов не предназначены для длительной беспрерывной эксплуатации. Превышение времени работы, указанного в инструкции по эксплуатации (как правило, не более 5-7 часов), сократит ресурс мотора.

Однако же, даже самые совершенные бензиновые двигатели имеют ограниченный ресурс: при должном уходе они проработают 3-4 тысячи моточасов. Много это или мало? При эпизодическом использовании на выезде, например, для подключения электроинструмента — это достаточно большой ресурс, а вот постоянно запитывать частный дом от бензогенератора значит ежегодно перебирать его двигатель.

Значительно больший ресурс имеют дизельные силовые агрегаты, кроме того, они выгоднее при длительной эксплуатации за счет большей экономичности. По этой причине все мощные генераторные установки, как переносные, так и стационарные, используют дизельные моторы.

Для таких агрегатов ряд недостатков дизельных моторов по сравнению с бензиновыми (дороговизна, больший вес и шумность) не являются принципиальными, определенное неудобство есть лишь при запуске дизельных моторов в холодное время.

При эксплуатации дизельного генератора нужно учитывать, что длительная работа на холостом ходу без нагрузки для них вредна: нарушается полнота сгорания топлива, что приводит к повышенному образованию сажи, забивающей выпуск, и разжижению моторного масла просачивающимся через поршневые кольца дизельным топливом. Поэтому в список регламентных работ для дизельных электростанций обязательно включается периодический вывод их на полную мощность.

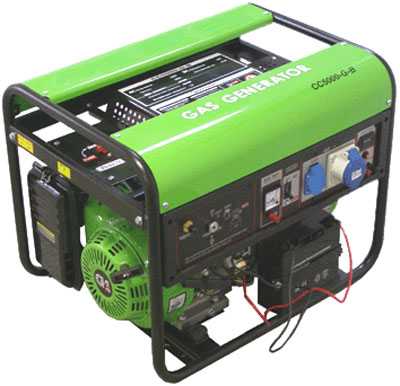

Кроме того, существуют и генераторы, работающие на природном газу. Конструктивно они ничем не отличаются от бензиновых, кроме системы питания: вместо карбюратора они оснащены редуктором для регулирования давления газа и калиброванной форсункой, подающей газ во впускной коллектор. При этом такие генераторы в качестве источника топлива могут использовать не только баллон со сжиженным газом, но и газовую сеть — в этом случае расходы на топливо становятся минимальными. Недостатком подобных генераторов является низкая мобильность (газовый баллон габаритнее и тяжелее бензобака, который, к тому же, можно дозаправлять прямо на месте), а также повышенная пожароопасность, особенно при неграмотной эксплуатации. Однако в качестве источника резервного питания в доме, подключенном к газовой магистрали, это неплохой вариант: нет необходимости заботиться о поддержании уровня и качества топлива в бензобаке, а ресурс двигателя при работе на газу выше, чем при работе на бензине.

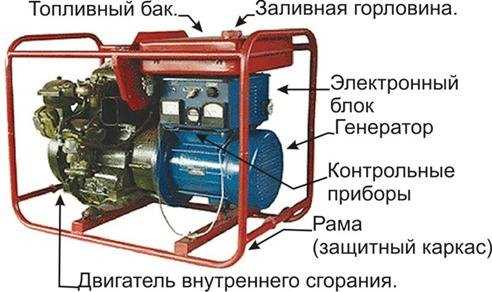

Это основной узел бензогенератора, определяющий его характеристики и область применения. Принцип его действия заключается в возбуждении тока в неподвижной обмотке статора переменным магнитным полем, создаваемым вращающейся обмоткой (ротором) в генераторах синхронного типа или постоянным магнитом в асинхронных генераторах. При этом количество обмоток статора определяет количество фаз на выходе:

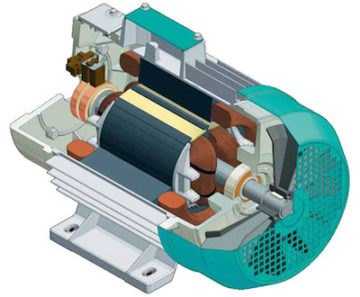

  • Однофазные генераторы имеют одну силовую обмотку, такая схема распространена в бытовых генераторах небольшой и средней мощности;

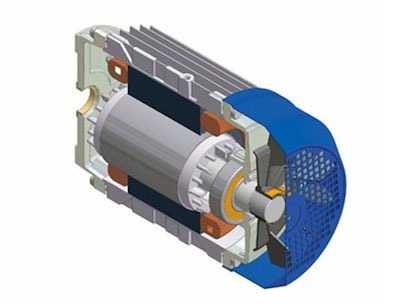

  • Трехфазные генераторы имеют три силовые обмотки и могут запитывать как нагрузку, рассчитанную на трехфазное питание напряжением 380 вольт, так и однофазные потребители (в этом случае с такой схемой их необходимо распределить по трем группам равной мощности).

Мощность же генератора тесно связана и с количеством фаз, и с его общей конструкцией:

  • Маломощные генераторы (до 2 кВА) — это легкие бензиновые агрегаты, не предназначенные для профессионального применения. Типичное их применение — обеспечение энергией уличных торговых точек;
  • Генераторы средней мощности (до 6,5 кВА) — это техника, относящаяся к полупрофессиональному и профессиональному классам, но при этом достаточно компактная. Используются также бензиновые моторы. Подобный генератор сможет питать гаражную мастерскую или небольшой дом;
  • Среди агрегатов высокой мощности (до 15 кВА) можно встретить как бензиновые, так и дизельные, часто имеющие более одного цилиндра. Высокая мощность делает нецелесообразным использование однофазной схемы, поэтому такие генераторы часто имеют трехфазный выход 380 В, а более мощные генераторные установки выпускаются исключительно трехфазными.

Кроме высоковольтной обмотки, многие генераторы оснащаются дополнительной, которая через выпрямитель питает потребители, рассчитанные на 12 В постоянного тока: безопасные переноски, автомобильные компрессоры и так далее.

Тип возбуждения генератора зависит от его мощности и области применения. Асинхронные генераторы значительно проще и дешевле синхронных за счет отсутствия обмотки возбуждения и щеточного узла, а их ресурс выше. С другой стороны, синхронные генераторы изменением тока обмотки позволяют легко и точно регулировать выходное напряжение, а также значительно лучше работают при резких изменениях нагрузки, особенно имеющей высокую индуктивность — например, при подключении мощного электродвигателя величина и длительность просадки напряжения будут выше у асинхронного генератора. По этой причине бензогенераторы, выполненные по асинхронной схеме, часто снабжаются специальной системой пускового усиления, кратковременно повышающей отдаваемую генератором мощность.

Принцип работы асинхронного генератора показан на видео

Есть и еще один важный параметр переменного тока, о котором нельзя забывать — это его частота. И если для ряда потребителей наподобие ламп накаливания она не имеет большого значения, то для блоков питания электронных устройств отклонение частоты питающего напряжения от номинальной чревато не только нарушением их работы, но и повреждением.

Частота тока, выдаваемого генератором, определяется двумя параметрами: частотой вращения ротора и количеством полюсов на нем. Таким образом, двухполюсный ротор для создания тока с частотой 50 Гц должен вращаться с частотой 3000 об/мин, а четырехполюсный — 1500 об/мин. Поддержание заданных оборотов обеспечивается механическим регулятором, управляющим дроссельной заслонкой карбюратора на бензогенераторах или топливным насосом высокого давления — на дизельных. Такой механизм прост и достаточно эффективен при постоянной нагрузке, в то время как при резком изменении потребляемого тока частота меняется на короткий промежуток времени. Кроме того, необходимость поддержания постоянной частоты вынуждает двигатель генератора постоянно работать на одних и тех же оборотах максимальной мощности, хотя при низком энергопотреблении двигатель мог бы обеспечить электропитание и на меньших оборотах — отсюда снижение ресурса мотора и повышенный расход топлива.

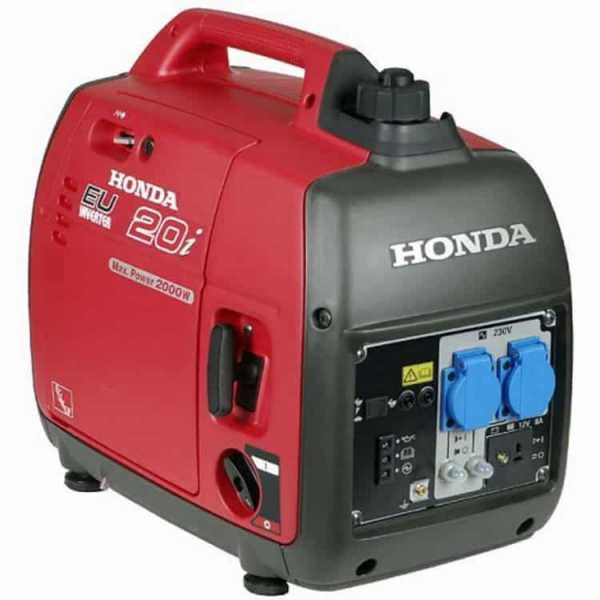

Этих недостатков удалось избежать с появлением в широком доступе мощной коммутирующей электроники, позволившей создать инверторные генераторы. Принцип действия силового инвертора прост: переменный ток, выработанный генератором, выпрямляется, после чего преобразуется электронным блоком вновь в переменный, но уже строго заданной частоты. Это делает частоту выходного напряжения абсолютно не зависящей от частоты вращения ротора генератора, а следовательно — позволяет двигателю изменять обороты в зависимости от нагрузки, сберегая ресурс и топливо.

Дешевые инверторы, как правило, могут выдавать напряжение, по форме далекое от идеальной синусоиды. Подключение мощной индуктивной нагрузки к такому инвертору
приведет к перегреву и возможному повреждению
силового каскада инвертора!

Есть у инверторных генераторов и определенные минусы: за счет наличия электронного блока они дороже, чем обычные бензогенераторы, а также теоретически менее надежны. Кроме того, возможности силовой электроники не безграничны, и максимальная мощность инверторных генераторов сейчас не превышает 7 кВА.

На видео показано устройство бензогенератора на примере модели марки Зубр

Выбор генератора

При выборе генератора нужно начать с определения необходимой мощности. Этот вопрос не так прост, как кажется, поскольку потребители в цепях переменного тока имеют как активное (омическое) сопротивление, так и реактивное (емкостное и индуктивное), а также зачастую до выхода на рабочий режим имеют энергопотребление значительно больше номинального.

Простейший пример: нам нужен переносной генератор, от которого мы запитаем перфоратор мощностью 800 Вт. Его электродвигатель имеет значительную индуктивную составляющую сопротивления, которая при расчете энергопотребления описывается так называемым коэффициентом мощности, обозначаемым как cosφ. Если для нагрузки, не обладающей реактивным сопротивлением, он равен единице, то с ростом емкости либо индуктивности нагрузки растет. Кроме того, нельзя забывать и то, что сам генератор имеет значительную индуктивность.

Именно из-за индуктивного сопротивления обмоток генератора его мощность обозначается не в ваттах, а в вольт-амперах при заданном коэффициенте мощности: например, бензогенератор мощностью 5 кВА при собственном cosφ=0,8 реально имеет максимальную мощность 4 кВт.

Таким образом, при необходимости запитать 800-ваттный электродвигатель с собственным cosφ=0,5 нам потребуется генератор, способный длительно отдавать мощность 1600 Вт, то есть его пиковая мощность, обозначаемая в характеристиках, должна быть в полтора-два раза больше. С учетом же потерь в самом генераторе для нашего перфоратора придется приобрести бензогенератор на 4 кВА.

В то же время, если нам нужно будет запитать от этого же генератора освещение и электрообогреватель (потребители, не имеющие реактивного сопротивления), их суммарная мощность сможет быть в два раза больше при той же нагрузке на сам генератор.

Далее определимся со временем работы генератора. Как уже говорилось, для длительной работы предпочтительнее дизельный силовой агрегат — поэтому рассматривая агрегат для постоянного обеспечения энергией здания (частного дома или небольшого цеха), стоит рассмотреть этот вариант, особенно с учетом вышеописанного расчета требуемой мощности генератора — бензиновый агрегат окажется слишком прожорливым. Поскольку постоянный контроль над длительно работающим генератором осуществлять будет невозможно, он обязательно должен оснащаться защитным устройством, глушащим двигатель при падении уровня моторного масла либо его давления.

В ряде случаев (необходимость частой транспортировки, особенно ручной) меньшая масса бензогенератора может оказаться более важным фактором, чем экономичность дизельного. Также бензиновый агрегат является более предпочтительным вариантом для кратковременной эксплуатации — в этом случае экономичность и ресурс играют значительно меньшую роль, чем цена самой установки.

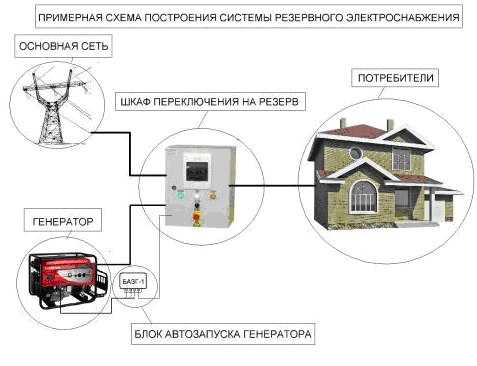

Для аварийного снабжения дома электроэнергией стоит рассмотреть вариант подключения к газовой сети генератора, рассчитанного на использование природного газа.

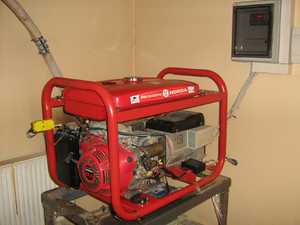

Переносной генератор необходимо разместить на ровной сухой поверхности, а в случае работы на открытом пространстве — защитить его от попадания осадков. Поскольку одноцилиндровые двигатели, применяемые в бензогенервторах, отличаются высоким уровнем вибраций, нельзя располагать на генераторе посторонние предметы, а особенно — емкости с топливом, во избежание их падения.

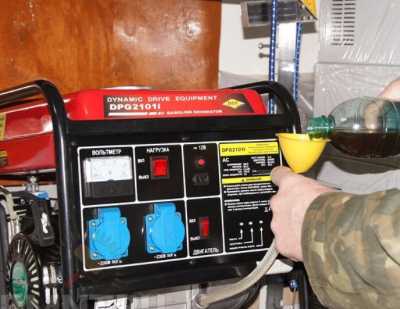

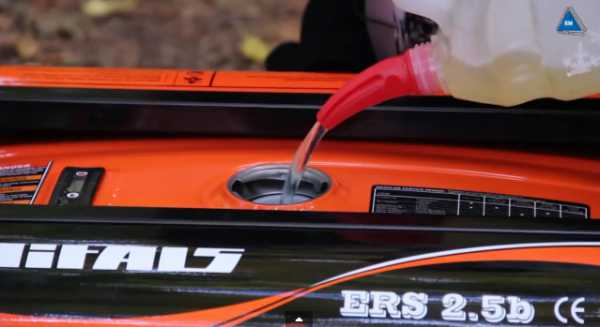

Перед запуском необходимо удостовериться в достаточном уровне моторного масла и при необходимости долить его, после чего двигатель генератора можно запускать.

Подключать нагрузку к генератору можно только после того, как двигатель будет запущен. Не запускайте генератор, если к нему подключены электроприборы.

Для запуска бензинового мотора служит специальная воздушная заслонка, в закрытом положении обогащающая топливную смесь. При первом запуске двигателя, особенно в холодную погоду, ее необходимо закрыть тем больше, чем ниже температура воздуха, а по мере прогрева двигателя плавно открыть. Прогретый двигатель должен запускаться без прикрытия заслонки, в противном случае стоит обратить внимание на регулировки карбюратора. Запуск в зависимости от конструкции двигателя осуществляется либо тросовым стартером (плавно вытяните его до ощущения сопротивления, после чего резко увеличьте усилие), либо электрическим (для запуска нажмите и удерживайте пусковую кнопку).

Запуск дизельного мотора отличается только тем, что нет необходимости использовать воздушную заслонку, но вместо этого нужно приоткрывать декомпрессор — устройство, снижающее давление в камере сгорания для облегчения проворота коленчатого вала при запуске. Кроме того, запуск дизельного мотора может сильно затруднить завоздушенная топливная система (первый запуск нового генератора или если до этого бак был выработан насухо). В таком случае придется прокачать топливную систему (порядок прокачки отличается для разных двигателей и описывается в руководстве по эксплуатации).

Дав поработать генератору некоторое время (в теплое время года бензиновый двигатель прогреется достаточно быстро, не более минуты), можно подключать нагрузку, убедившись, что индикаторы работоспособности или указатель напряжения генераторной установки указывают на ее полную работоспособность.

Техническое обслуживание

Своевременное обслуживание генераторной установки заметно сказывается на ее ресурсе. Наиболее частого внимания требует двигатель, как ее наиболее сложный узел. Согласно заданной производителем периодичности, указываемой в часах работы, необходимо заменять моторное масло и обслуживать воздушный фильтр. На мощных генераторах, оснащенных более сложными двигателями, также меняются масляный и топливный фильтры. Бензиновые и дизельные двигатели (газовые — гораздо реже) требуют замены свечей зажигания.

Если генератор используется эпизодически, не стоит хранить его заправленным — окисляющееся и разлагающееся со временем может привести к засорению отложениями карбюратора на беногенераторах и выпадению парафина на дизельных моторах, способному полностью перекрыть поступление топлива. Также старое топливо затруднит запуск.

Непосредственно генератор — узел практически вечный, лишь время от времени необходимо очищать щеточный узел синхронного генератора от пыли и менять сами щетки, а иногда — несущие подшипники ротора.

generatorexperts.ru

Подробно изучаем устройство бензогенератора | Генераторы для каждого

от generator-prosto.

Автономные генераторы зачастую бывают незаменимыми, и полный список их возможных применений будет очень длинным — от обеспечения электроэнергией пляжной вечеринки на выходных до постоянной работы у частного здания. Широкий спектр выполняемых работ породил большое количество типов автономных генераторов, отличающихся как конструктивно, так и по характеристикам. Общим же у них является принцип действия — двигатель внутреннего сгорания того или иного типа вращает вал электрогенератора, преобразуя механическую энергию в электрическую.

Содержание:

Наиболее очевидное разделение групп генераторов — на профессиональные и бытовые.

  • Бытовой генератор — это, как правило, переносной агрегат с бензиновым двигателем, не предназначенный для длительной работы, имеющий мощность в несколько кВА.
  • Профессиональные генераторы имеют повышенные мощность и время беспрерывной работы, а для большей топливной экономичности и увеличения ресурса на них, как правило, устанавливаются дизельные двигатели. При этом, если бытовые электрогенераторы вырабатывают однофазный ток напряжением 220 В, то профессиональные генераторы в подавляющем большинстве трехфазные, рассчитанные на 380 В выходного напряжения. Большие габариты и масса заставляют либо размещать мощные генераторы на колесном шасси, либо делать их стационарными.

Итак, в этой классификации мы уже обнаружили ряд конструктивных различий. Рассмотрим их по порядку.

Двигатель

Как известно, бензиновый двигатель может работать как по двухтактному циклу, так и по четырехтактному. При этом низкая экономичность и ограниченный ресурс делает двухтактные двигатели не самым лучшим выбором для привода электрогенератора, хотя они и проще в конструкции, а значит — дешевле и легче.

Четырехтактный же двигатель, хотя он сложнее и дороже, расходует значительно меньше топлива и способен проработать гораздо больше. Поэтому генераторы мощностью до 10 кВА, как правило, оснащаются двигателями именно такого типа.

Бензиновые двигатели электрогенераторов — это в основном одноцилиндровые агрегаты с принудительным воздушным охлаждением, приготовление горючей смеси осуществляется при помощи карбюратора. Для запуска их применяется либо тросовый стартер, либо в конструкцию дополнительно включается электрозапуск (тогда, помимо аккумулятора, такие генераторы имеют и 12 В выход: от этой цепи заряжается аккумулятор и к ней же могут подключаться потребители, рассчитанные на низковольтное питание). Наиболее распространены моторы с чугунной гильзой и верхнеклапанным газораспределительным механизмом — как правило, это моторы Honda GX и их китайские копии.

Двигатели бытовых бензогенераторов не предназначены для длительной беспрерывной эксплуатации. Превышение времени работы, указанного в инструкции по эксплуатации (как правило, не более 5-7 часов), сократит ресурс мотора.

Однако же, даже самые совершенные бензиновые двигатели имеют ограниченный ресурс: при должном уходе они проработают 3-4 тысячи моточасов. Много это или мало? При эпизодическом использовании на выезде, например, для подключения электроинструмента — это достаточно большой ресурс, а вот постоянно запитывать частный дом от бензогенератора значит ежегодно перебирать его двигатель.

Значительно больший ресурс имеют дизельные силовые агрегаты, кроме того, они выгоднее при длительной эксплуатации за счет большей экономичности. По этой причине все мощные генераторные установки, как переносные, так и стационарные, используют дизельные моторы.

Для таких агрегатов ряд недостатков дизельных моторов по сравнению с бензиновыми (дороговизна, больший вес и шумность) не являются принципиальными, определенное неудобство есть лишь при запуске дизельных моторов в холодное время.

При эксплуатации дизельного генератора нужно учитывать, что длительная работа на холостом ходу без нагрузки для них вредна: нарушается полнота сгорания топлива, что приводит к повышенному образованию сажи, забивающей выпуск, и разжижению моторного масла просачивающимся через поршневые кольца дизельным топливом. Поэтому в список регламентных работ для дизельных электростанций обязательно включается периодический вывод их на полную мощность.

Кроме того, существуют и генераторы, работающие на природном газу. Конструктивно они ничем не отличаются от бензиновых, кроме системы питания: вместо карбюратора они оснащены редуктором для регулирования давления газа и калиброванной форсункой, подающей газ во впускной коллектор. При этом такие генераторы в качестве источника топлива могут использовать не только баллон со сжиженным газом, но и газовую сеть — в этом случае расходы на топливо становятся минимальными. Недостатком подобных генераторов является низкая мобильность (газовый баллон габаритнее и тяжелее бензобака, который, к тому же, можно дозаправлять прямо на месте), а также повышенная пожароопасность, особенно при неграмотной эксплуатации. Однако в качестве источника резервного питания в доме, подключенном к газовой магистрали, это неплохой вариант: нет необходимости заботиться о поддержании уровня и качества топлива в бензобаке, а ресурс двигателя при работе на газу выше, чем при работе на бензине.

Электрогенератор

Это основной узел бензогенератора, определяющий его характеристики и область применения. Принцип его действия заключается в возбуждении тока в неподвижной обмотке статора переменным магнитным полем, создаваемым вращающейся обмоткой (ротором) в генераторах синхронного типа или постоянным магнитом в асинхронных генераторах. При этом количество обмоток статора определяет количество фаз на выходе:

  • Однофазные генераторы имеют одну силовую обмотку, такая схема распространена в бытовых генераторах небольшой и средней мощности;
  • Трехфазные генераторы имеют три силовые обмотки и могут запитывать как нагрузку, рассчитанную на трехфазное питание напряжением 380 вольт, так и однофазные потребители (в этом случае с такой схемой их необходимо распределить по трем группам равной мощности).

Мощность же генератора тесно связана и с количеством фаз, и с его общей конструкцией:

  • Маломощные генераторы (до 2 кВА) — это легкие бензиновые агрегаты, не предназначенные для профессионального применения. Типичное их применение — обеспечение энергией уличных торговых точек;
  • Генераторы средней мощности (до 6,5 кВА) — это техника, относящаяся к полупрофессиональному и профессиональному классам, но при этом достаточно компактная. Используются также бензиновые моторы. Подобный генератор сможет питать гаражную мастерскую или небольшой дом;
  • Среди агрегатов высокой мощности (до 15 кВА) можно встретить как бензиновые, так и дизельные, часто имеющие более одного цилиндра. Высокая мощность делает нецелесообразным использование однофазной схемы, поэтому такие генераторы часто имеют трехфазный выход 380 В, а более мощные генераторные установки выпускаются исключительно трехфазными.

Кроме высоковольтной обмотки, многие генераторы оснащаются дополнительной, которая через выпрямитель питает потребители, рассчитанные на 12 В постоянного тока: безопасные переноски, автомобильные компрессоры и так далее.

Тип возбуждения генератора зависит от его мощности и области применения. Асинхронные генераторы значительно проще и дешевле синхронных за счет отсутствия обмотки возбуждения и щеточного узла, а их ресурс выше. С другой стороны, синхронные генераторы изменением тока обмотки позволяют легко и точно регулировать выходное напряжение, а также значительно лучше работают при резких изменениях нагрузки, особенно имеющей высокую индуктивность — например, при подключении мощного электродвигателя величина и длительность просадки напряжения будут выше у асинхронного генератора. По этой причине бензогенераторы, выполненные по асинхронной схеме, часто снабжаются специальной системой пускового усиления, кратковременно повышающей отдаваемую генератором мощность.

Принцип работы асинхронного генератора показан на видео

Есть и еще один важный параметр переменного тока, о котором нельзя забывать — это его частота. И если для ряда потребителей наподобие ламп накаливания она не имеет большого значения, то для блоков питания электронных устройств отклонение частоты питающего напряжения от номинальной чревато не только нарушением их работы, но и повреждением.

Частота тока, выдаваемого генератором, определяется двумя параметрами: частотой вращения ротора и количеством полюсов на нем. Таким образом, двухполюсный ротор для создания тока с частотой 50 Гц должен вращаться с частотой 3000 об/мин, а четырехполюсный — 1500 об/мин. Поддержание заданных оборотов обеспечивается механическим регулятором, управляющим дроссельной заслонкой карбюратора на бензогенераторах или топливным насосом высокого давления — на дизельных. Такой механизм прост и достаточно эффективен при постоянной нагрузке, в то время как при резком изменении потребляемого тока частота меняется на короткий промежуток времени. Кроме того, необходимость поддержания постоянной частоты вынуждает двигатель генератора постоянно работать на одних и тех же оборотах максимальной мощности, хотя при низком энергопотреблении двигатель мог бы обеспечить электропитание и на меньших оборотах — отсюда снижение ресурса мотора и повышенный расход топлива.

Этих недостатков удалось избежать с появлением в широком доступе мощной коммутирующей электроники, позволившей создать инверторные генераторы. Принцип действия силового инвертора прост: переменный ток, выработанный генератором, выпрямляется, после чего преобразуется электронным блоком вновь в переменный, но уже строго заданной частоты. Это делает частоту выходного напряжения абсолютно не зависящей от частоты вращения ротора генератора, а следовательно — позволяет двигателю изменять обороты в зависимости от нагрузки, сберегая ресурс и топливо.

Дешевые инверторы, как правило, могут выдавать напряжение, по форме далекое от идеальной синусоиды. Подключение мощной индуктивной нагрузки к такому инвертору приведет к перегреву и возможному повреждению силового каскада инвертора!

Есть у инверторных генераторов и определенные минусы: за счет наличия электронного блока они дороже, чем обычные бензогенераторы, а также теоретически менее надежны. Кроме того, возможности силовой электроники не безграничны, и максимальная мощность инверторных генераторов сейчас не превышает 7 кВА.

На видео показано устройство бензогенератора на примере модели марки Зубр

Выбор генератора

При выборе генератора нужно начать с определения необходимой мощности. Этот вопрос не так прост, как кажется, поскольку потребители в цепях переменного тока имеют как активное (омическое) сопротивление, так и реактивное (емкостное и индуктивное), а также зачастую до выхода на рабочий режим имеют энергопотребление значительно больше номинального.

Простейший пример: нам нужен переносной генератор, от которого мы запитаем перфоратор мощностью 800 Вт. Его электродвигатель имеет значительную индуктивную составляющую сопротивления, которая при расчете энергопотребления описывается так называемым коэффициентом мощности, обозначаемым как cos?. Если для нагрузки, не обладающей реактивным сопротивлением, он равен единице, то с ростом емкости либо индуктивности нагрузки растет. Кроме того, нельзя забывать и то, что сам генератор имеет значительную индуктивность.

Именно из-за индуктивного сопротивления обмоток генератора его мощность обозначается не в ваттах, а в вольт-амперах при заданном коэффициенте мощности: например, бензогенератор мощностью 5 кВА при собственном cos?=0,8 реально имеет максимальную мощность 4 кВт.

Таким образом, при необходимости запитать 800-ваттный электродвигатель с собственным cos?=0,5 нам потребуется генератор, способный длительно отдавать мощность 1600 Вт, то есть его пиковая мощность, обозначаемая в характеристиках, должна быть в полтора-два раза больше. С учетом же потерь в самом генераторе для нашего перфоратора придется приобрести бензогенератор на 4 кВА.

В то же время, если нам нужно будет запитать от этого же генератора освещение и электрообогреватель (потребители, не имеющие реактивного сопротивления), их суммарная мощность сможет быть в два раза больше при той же нагрузке на сам генератор.

Далее определимся со временем работы генератора. Как уже говорилось, для длительной работы предпочтительнее дизельный силовой агрегат — поэтому рассматривая агрегат для постоянного обеспечения энергией здания (частного дома или небольшого цеха), стоит рассмотреть этот вариант, особенно с учетом вышеописанного расчета требуемой мощности генератора — бензиновый агрегат окажется слишком прожорливым. Поскольку постоянный контроль над длительно работающим генератором осуществлять будет невозможно, он обязательно должен оснащаться защитным устройством, глушащим двигатель при падении уровня моторного масла либо его давления.

В ряде случаев (необходимость частой транспортировки, особенно ручной) меньшая масса бензогенератора может оказаться более важным фактором, чем экономичность дизельного. Также бензиновый агрегат является более предпочтительным вариантом для кратковременной эксплуатации — в этом случае экономичность и ресурс играют значительно меньшую роль, чем цена самой установки.

Для аварийного снабжения дома электроэнергией стоит рассмотреть вариант подключения к газовой сети генератора, рассчитанного на использование природного газа.

Запуск

Переносной генератор необходимо разместить на ровной сухой поверхности, а в случае работы на открытом пространстве — защитить его от попадания осадков. Поскольку одноцилиндровые двигатели, применяемые в бензогенервторах, отличаются высоким уровнем вибраций, нельзя располагать на генераторе посторонние предметы, а особенно — емкости с топливом, во избежание их падения.

Перед запуском необходимо удостовериться в достаточном уровне моторного масла и при необходимости долить его, после чего двигатель генератора можно запускать.

Подключать нагрузку к генератору можно только после того, как двигатель будет запущен. Не запускайте генератор, если к нему подключены электроприборы.

Для запуска бензинового мотора служит специальная воздушная заслонка, в закрытом положении обогащающая топливную смесь. При первом запуске двигателя, особенно в холодную погоду, ее необходимо закрыть тем больше, чем ниже температура воздуха, а по мере прогрева двигателя плавно открыть. Прогретый двигатель должен запускаться без прикрытия заслонки, в противном случае стоит обратить внимание на регулировки карбюратора. Запуск в зависимости от конструкции двигателя осуществляется либо тросовым стартером (плавно вытяните его до ощущения сопротивления, после чего резко увеличьте усилие), либо электрическим (для запуска нажмите и удерживайте пусковую кнопку).

Запуск дизельного мотора отличается только тем, что нет необходимости использовать воздушную заслонку, но вместо этого нужно приоткрывать декомпрессор — устройство, снижающее давление в камере сгорания для облегчения проворота коленчатого вала при запуске. Кроме того, запуск дизельного мотора может сильно затруднить завоздушенная топливная система (первый запуск нового генератора или если до этого бак был выработан насухо). В таком случае придется прокачать топливную систему (порядок прокачки отличается для разных двигателей и описывается в руководстве по эксплуатации).

Дав поработать генератору некоторое время (в теплое время года бензиновый двигатель прогреется достаточно быстро, не более минуты), можно подключать нагрузку, убедившись, что индикаторы работоспособности или указатель напряжения генераторной установки указывают на ее полную работоспособность.

Техническое обслуживание

Своевременное обслуживание генераторной установки заметно сказывается на ее ресурсе. Наиболее частого внимания требует двигатель, как ее наиболее сложный узел. Согласно заданной производителем периодичности, указываемой в часах работы, необходимо заменять моторное масло и обслуживать воздушный фильтр. На мощных генераторах, оснащенных более сложными двигателями, также меняются масляный и топливный фильтры. Бензиновые двигатели (газовые — гораздо реже) требуют замены свечей зажигания.

Если генератор используется эпизодически, не стоит хранить его заправленным — окисляющееся и разлагающееся со временем может привести к засорению отложениями карбюратора на беногенераторах и выпадению парафина на дизельных моторах, способному полностью перекрыть поступление топлива. Также старое топливо затруднит запуск.

Непосредственно генератор — узел практически вечный, лишь время от времени необходимо очищать щеточный узел синхронного генератора от пыли и менять сами щетки, а иногда — несущие подшипники ротора.

Популярные статьи:

Опубликовано в Всё о генераторах

generator-prosto.ru

Принцип работы и устройство бензогенератора: электрическая схема

Многие люди используют в работе и повседневной жизни бензиновый генератор электроэнергии. Рынок сегодня насыщен подобными устройствами, и чтобы определиться с выбором, необходимо иметь представление, что это и для чего нужно.

Бензиновый генератор - это система автономного энергоснабжения, использующее в качестве потребляемого топлива - бензин.

Классификация бензиновых генераторов.

Бензиновые электростанции могут классифицироваться по ряду критериев. Каждый электрогенератор подготовлен к работе в определенных условиях и при определенных нагрузках.

  • Профессиональные и бытовые;
  • Переносные и стационарные;
  • Двухтактные и четырехтактные;
  • Однофазные и трехфазные;
  • По мощности: до 4 кВт, до 15 кВт, до 30 кВт.

Профессиональные и бытовые бензогенераторы.

Бытовые генераторы идеально подойдут для частных домов или длительного выезда на природу. Использование профессиональных агрегатов необходимо на предприятиях, для подключения сложных инструментов.

Переносные и стационарные модели.

Переносные модели имеют небольшую мощность (до 5 кВА), вес и габариты, позволяющие переносить их на другое место.

Двухтактные и четырехтактные миниэлектростанции.

Двухтактные устанавливаются на маломощных бензиновых агрегатах, мощность которых не превышает 1 кВт. Во всех остальных случаях устанавливается четырехтактный двигатель.

Однофазные и трехфазные бензиновые электрогенераторы.

Большинству частных потребителей можно ограничиться однофазным электроагрегатом. Трехфазный значительно дороже, и не факт, что его функциональность когда-то будет востребована. При этом по большинству бытовых электрических сетей идет именно однофазный ток.

По мощности: до 4 кВт, до 15 кВт, до 30 кВт.

  1. Домашние электростанции. Мощность не превышает 4 кВт. Этого хватает для обеспечения электроэнергией частного дома, склада либо небольшого цеха. Бензогенераторы данного типа не предназначены для круглосуточного функционирования. Максимальный срок безостановочной работы – 4 часа. Затем системе необходимо дать время для охлаждения, после чего запускать снова.
  2. Промышленные БГУ. Имеют мощность до 15 кВт. Подходит для торговых организаций и стройплощадок. Усовершенствованная конструкция продляет срок безостановочного функционирования генератора до 10 часов. От дизельных генераторов этого же класса БГУ отличают меньший вес и габариты.
  3. Бензиновые электростанции мощностью до 30 кВт используются чаще всего для электроснабжения офисных зданий либо больших складов. Эти устройства устанавливаются стационарно, в заранее подготовленных помещениях.

Устройство бензогенератора.

Устройство бензогенератора сходно с устройством дизельных агрегатов.

Ключевым узлом агрегата является двигатель.

Могут использоваться два типа двигателей:

  1. Двухтактные. Устанавливаются на маломощные агрегаты для непродолжительной эксплуатации.
  2. Четырехтактные. Обладают повышенным запасом прочности. Срок бесперебойной работы – 5-7 часов. Моторесурс – 3-4 тысячи моточасов.

Двигатель комплектуется различными системами. Одна из них отвечает за подачу топлива, другая – за шумоподавление, третья – за подачу смазки.В комплектацию также входит выхлопная труба.

Вырабатываемая мощность двигателя определяет тип используемого генератора переменного тока – однофазный либо трехфазный.

Если планируемая нагрузка превышает 5 кВт, электростанция комплектуется трехфазным генератором.

Кроме этого электрогенераторы могут быть асинхронными и синхронными. Некоторые бюджетные модели оснащаются асинхронными генераторами, обладающими несложной конструкцией.

Синхронные генераторы способны переносить трехкратные скачки напряжения.

Качественная и безошибочная работа ключевых внутренних узлов электроагрегата контролируется при помощи контрольно-измерительных приборов.

Схема бензинового генератора показывает расположение всех узлов электрической установки, и их влияние на работу агрегата. Рамный каркас конструкции связывает все узлы в единый рабочий комплекс.

Принцип работы бензинового генератора.

Для того чтобы качественно и своевременно обслуживать прибор и выявлять возможные неполадки, необходимо иметь представление, как работает электрогенератор.

Принцип работы бензинового генератора заключается в следующем.

  1. В топливный резервуар электростанции заливается бензин.
  2. При запуске установки топливо по бензопроводу попадает в двигатель.
  3. В процессе транспортировки бензин фильтруется от механических примесей.
  4. После этого топливный насос закачивает бензин в карбюратор.
  5. В карбюраторе нужный объем бензина размешивается до получения однородной массы. Далее подается очищенный кислород. После достижения нужной горючести, топливо поступает в цилиндры двигателя.
  6. Запускается двигатель. Свеча зажигания посылает искру, которая воспламеняет топливную смесь. При сгорании появляется газ, который заставляет двигаться коленчатый вал, а также поршневую систему. Далее вращательный момент передается ротору, превращающему механическую энергию в электрическую.
  7. При вращении ротора создаются магнитные колебания, что является основой для электромагнитного поля.
  8. В результате появляется электрический ток.

Мощность бензогенератора определяется количеством витков обмотки статора. Как правило, мощность бензиновых миниэлектростанций не превышает 12 кВт.

genport.ru

Подробно об устройстве бензогенератора и принципе его работы

Законы физики говорят нам о преобразовании энергии. Бензиновый генератор – бесспорное тому подтверждение.

Органика была преобразована в углеводороды, их этой субстанции сделали топливо. При сгорании, бензин вырабатывает тепловую энергию. Она преобразуется в механическую, посредством работы ДВС. Механическая энергия вращает вал генератора, и с помощью системы магнитов и обмоток появляется энергия электрическая.

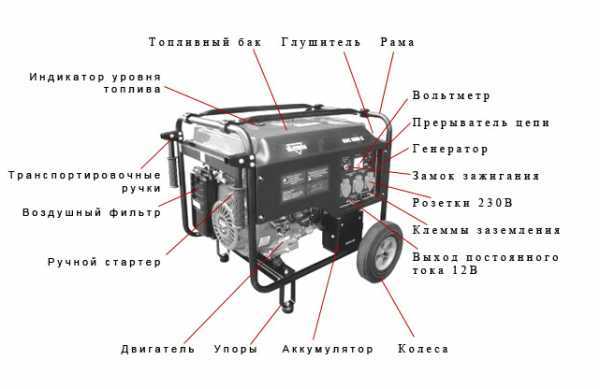

От теории переходим к практическому описанию. Устройство бензогенератора:

Из чего он состоит

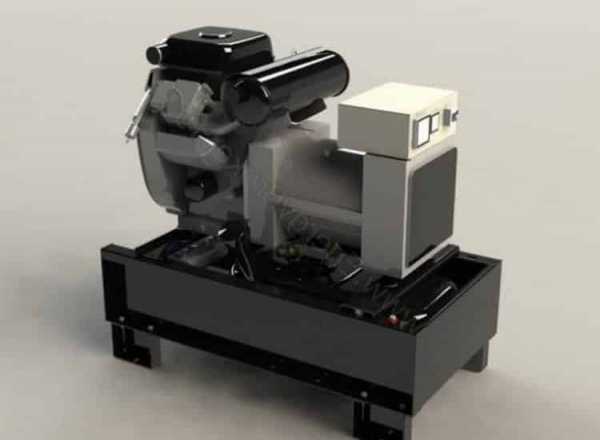

Прежде всего, основание, или рама

С ее помощью, корпуса двигателя и генератора удерживаются от проворачивания относительно друг друга. Крутящий момент на валу мотора достаточно силен, а сопротивление ротора генератора возрастает при увеличении нагрузки.

При слабом креплении, эти компоненты легко могут сорваться с рамы. При этом точки монтажа не должны быть жесткими. Как и в автомобильном двигателе, подвес имеет демпферы-подушки для гашения вибраций.

К раме крепятся опоры (колеса), органы управления и контроля, а в компактных моделях еще и внешний корпус.

Привод

В нашем случае – это бензиновый двигатель внутреннего сгорания. Технологически он ничем не отличается от автомобильного или мотоциклетного. Особенности вытекают из условий эксплуатации.

Генератор – устройство стационарное, то есть он не имеет возможности активно охлаждаться потоком воздуха. Стало быть, в конструкции должен быть вентилятор или система водяного охлаждения.

Мотор генератора работает на постоянных оборотах, и с относительно ровной нагрузкой. Поэтому «полка» крутящего момента обычно короткая.

Управление оборотами связано с уровнем потребления энергии. Контроллер постоянно отслеживает отбираемую мощность, и при необходимости добавляет «газу».

Двухтактные моторы проще в обслуживании, но более прожорливы, и выхлоп имеет характерный масляный запах. Четырехтактные установки экономичны, экологичны, однако имеют высокую стоимость.

Устройства, обеспечивающие работу ДВС

Всевозможные фильтры, датчики, и прочие атрибуты мотора – описывать нет смысла, они стандартны, и присутствуют в любом агрегате. Бензобак расположен сверху (в компактных моделях нет бензонасоса, топливо поступает самотеком).

Глушитель компактный и эффективный. Кому захочется несколько часов слушать грохот мотора под окнами или вблизи палатки.

Устройство запуска

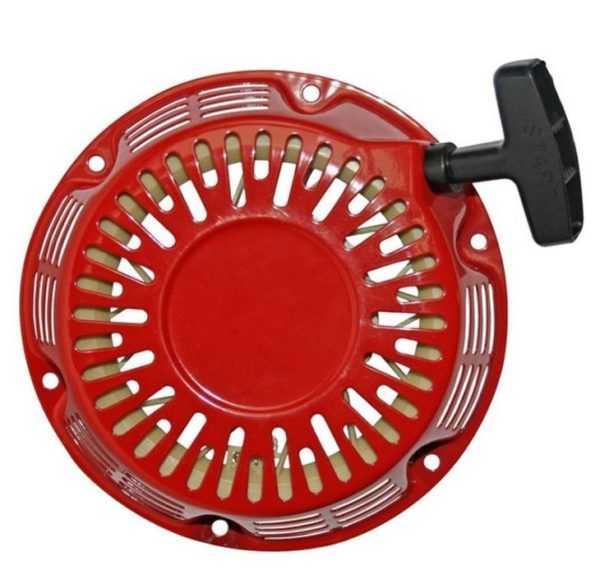

Большинство «домашних» моделей имеют ручной (ножной) стартер. Дернул за веревочку – двигатель завелся.

Дешево, надежно и практично. Однако о комфорте речь не идет. Куда удобнее электрический стартер. Достаточно нажать на кнопку (повернуть ключ) и электростанция заведется без усилий.

Если стартовый аккумулятор разрядится, ручное устройство пуска входит в стандартную комплектацию.

Главное преимущество стартерной системы запуска – возможность завести генератор дистанционно. Либо с помощью кнопки, расположенной в доме (не нужно выходить на улицу), либо системой АВР. В последнем случае, при пропадании основного источника электроэнергии, станция заведется сама.

Генератор

Назначение его понятно – вырабатывать электроэнергию. Ротор электроустановки связан с коленчатым валом двигателя, и происходит то самое преобразование механической энергии в электрическую.

[note]Это интересно. Холодильник и бензогенератор продолжают цепочку преобразований. Тепловая энергия от сгорания бензина превращается в энергию холода.[/note]

Принцип работы генератора известен со школьного курса физики. При вращении ротора происходит возбуждение обмоток в переменном магнитном поле, и вырабатывается электрический ток. Для лабораторных опытов, стабильность параметров была не важна.

А при использовании агрегата в качестве источника энергии, необходим контроллер – регулятор.

Об этих устройствах поговорим подробнее.
Устройство бензогенератора «Зубр» — видео

Бензогенератор инверторный или обычный, недостатки и преимущества

Если построить два графика – качество вырабатываемого электричества и стоимость агрегата – кривые будут идти навстречу друг другу. Что расположено в крайних точках?

Асинхронные генераторы

Самая простая и дешевая конструкция. Отсутствует обмотка возбуждения и щеточный узел. Однако они склонны к продолжительным просадам напряжения при изменении нагрузки. Стабильность частоты переменного тока оставляет желать лучшего.

Такой агрегат подойдет разве что для резервного источника освещения на лампах накаливания. На выходе устанавливаются примитивные стабилизаторы, но подключать к такому генератору электроприборы, чувствительные к качеству напряжения, не стоит.

А вот инверторный сварочный аппарат, без проблем работает от такого бензогенератора.

Принцип работы асинхронного генератора показан в этом видео материале

Синхронные генераторы

За счет регулируемого тока обмоток можно оперативно и точно поддерживать стабильное напряжение на выходе. При резких нагрузках, просады напряжения менее заметны. Однако, для контроля за частотой нет технических возможностей.

Качество вырабатываемой электроэнергии выше, стоимость прибора растет аналогично. При наличии стабилизатора, вы получаете неплохой источник резервного питания за среднюю стоимость.

Инверторные бензогенераторы

Преимущества их очевидны – напряжение и ток на выходе стабильны, равно как и частота синусоиды. К такому агрегату можно смело подключать сложные домашние электроприборы. Высокая стоимость оправдана качеством вырабатываемого электричества и компактными размерами.

Последнее время, количество приобретаемых инверторных агрегатов растет, несмотря на цену. Потребитель выбирает качество.

К тому же, такие агрегаты меньше весят, потребляют мало топлива и упакованы в эргономичный корпус.

Схема и принцип работы инвертора бензогенератора

Инверторы применяются в любых мощных электроприборах вместо традиционных трансформаторов. Как их свойства применяются в бензогенераторах?

Компактный генератор, аналогичный автомобильному, вырабатывает низкое напряжение с большим запасом по току. Энергоустановка асинхронная, стало быть, недорогая и компактная.

С помощью диодного моста (выпрямителя) и регулятора напряжения, на выходе получаем стабильное напряжение постоянного тока с высокой мощностью нагрузки. Затем в дело вступает инверторный преобразователь.

Задающий генератор формирует ток высокой частоты, благодаря которому можно поднять напряжение не используя громоздкий трансформатор.

На выходе инвертора, параметры напряжения, тока и частоты легко контролировать. Резкое изменение нагрузки не приводит к изменению параметров на выходе генератора. Запас трансформированного напряжения позволяет безболезненно переносить скачки до 50% мощности. Обороты двигателя мягко увеличиваются, компенсируя нагрузку.

Причем скорость вращения ротора не влияет на частоту, этот параметр устанавливает схема управления.

Кроме выдающихся характеристик, инверторные генераторы имеют бонусное преимущество – двойной стандарт электроэнергии. Вы можете подключить потребителя с напряжением 12-14 вольт постоянного тока (например, подзарядить аккумулятор без использования зарядного устройства).

Для подсветки палатки в походе – это идеальный вариант. Нет необходимости тратить энергию на работу инвертора.

Одновременно доступна и розетка на 220 вольт с частотой 50 Гц. При подборе модели генератора постарайтесь купить именно такой вариант.

Знания устройства и принципа работы мобильных электростанций, будут полезны как при покупке, таки и при эксплуатации. Чем больше информации вы получите от продавца, тем эффективнее будет использование.

obinstrumente.ru

принцип устройства, сборка своими руками, плюсы и минусы

Довольно часто встречаются проблемы с подачей электроэнергии в отдалённых от города поселениях, в том числе и на дачах. Поэтому многие владельцы начинают задумываться над альтернативными способами для домашнего пользования. Одним из таких является прибор для преобразования и накапливания электроэнергии — бензогенератор. Своими руками его сделать несложно. Ресурсы для переработки используются разные. Это может быть энергия солнца, ветра, воды и прочее. Вариант считается выгодным, кроме этого, основывается на простом принципе работы.

Сравнивая свойства моделей, сделанных своими руками с заводскими, отмечают некоторые просчёты. Но даже самый примитивный самодельный генератор способен выручить в ситуации полного отсутствия электроэнергии. И в плане стоимости сможет существенно сэкономить семейный бюджет.

Содержание материала

Принцип работы генератора

В основе работы бензинового генератора для вырабатывания электричества положены явления электромагнитной индукции, изучаемые ещё в школьном курсе физики. Суть заключается в том, что через электромагнитное облако проходит проводник и получает импульс, который впоследствии перерабатывается в ток постоянного характера. Все операции следуют друг за другом:

Также рекомендуем прочитать:

  1. Одним из составляющих генератора является двигатель. Его задача — вырабатывание электроэнергии посредством сжигания топлива, чаще всего бензина или дизтоплива.
  2. Сжигаемое топливо вырабатывает продукты горения, то есть газ, под давлением которого начинает вращаться коленвал.
  3. Назначение коленчатого вала — передача импульса ведомому валу, который на выходе предоставляет некоторое количество электроэнергии.

Общая картина ясна, но необходимо понимать, что положительный результат гарантирован только в том случае, если правильно выполнены расчёты и соединения основных конструктивных частей.

Генераторы существуют разной мощности. Потребление топливных ресурсов также отличается. Но, независимо от перечисленных параметров, основополагающими являются две составляющих: ротор и статор. Якорь используется для создания электромагнитных полей, именно поэтому состоит из магнитов, равноудалённых от сердечника. Назначение статора — приведение в движение ротора и регулировка состояния электромагнитных полей.

В зависимости от того, как совершает вращение ротор, генераторы бывают синхронного и асинхронного типа. Синхронные считаются более капризными, так как восприимчивы к изменениям напряжения. Отличаются они и сложностью конструкции. Выигрышны в этом отношении асинхронные электрогенераторы. Они имеют довольно солидный перечень технических характеристик.

Сборка бензогенератора своими руками

Для создания электрогенераторов на 220 своими руками дома с целью использования в бытовых условиях, необходимо выполнить ряд мероприятий. Для начала составляется схема и уже согласно ей определяются с деталями и порядком сборки.

Перечень основных деталей

Для сборки электрогенератора на 220 В своими руками необходимо заранее подобрать все основные детали, из которых он состоит.

  1. Очень редко можно встретить генератор на 220 вольт без двигателя. Его можно собрать самостоятельно. Но в этом случае на весь процесс уйдёт достаточно много времени. Для сокращения процедуры изготовления генератора двигатель можно заимствовать у вышедшего из строя оборудования. Оптимальными вариантами являются движки от стиральных машин, насосных станций, мотоблоков, бензопилы. Для более мощных можно снять автомобильный двигатель.
  2. Электростартер. Желательно использовать деталь в готовом виде, которая имеет обмотку.
  3. Электропровода и изолирующая лента.
  4. Для достижения стабильности подачи электроэнергии необходимо использовать трансформаторные или выпрямительные конструкции. Актуально это в тех случаях, когда в результате получают электроэнергию с разной мощностью. С помощью трансформатора можно увеличить или уменьшить мощность.

Принцип сборки

После того как все составляющие найдены и подготовлены, приступают непосредственно к сборке самодельного генератора переменного тока 220 В. Принцип состоит из нескольких этапов.

  1. Первоначально необходимо произвести расчёт мощности самодельной электростанции. Для этого двигатель подключают к электросети и определяют количество вращений. Поможет выполнить подсчёты специальный прибор, называемый тахометром. Полученный результат необходимо повысить на 10%, которые отводятся на компенсацию нагрузки. Она сможет предотвратить перегрев движка в процессе функционирования.
  2. На следующем этапе подбирают конденсаторы. При этом обязательно нужно учитывать мощность, на которую рассчитан генератор. В этом процессе могут помочь специальные таблицы, которые есть во всех нормативных документах, СНиПах и ГОСТах.
  3. Важный момент — заземление. Поскольку дело имеют с электричеством, то его отсутствие может привести к травматической ситуации. Кроме того, без заземления сроки функционирования прибора значительно сокращаются.

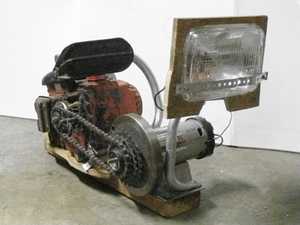

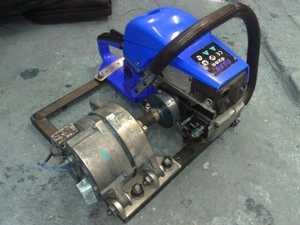

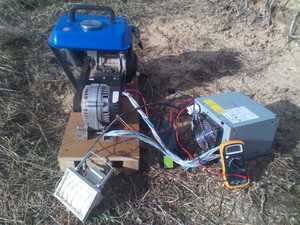

Самодельные генераторы переменного тока 220 В собрать довольно просто. Подготовленные детали соединяют между собой в такой последовательности: к двигателю подключают конденсаторы, как указано в схеме. Обращают внимание на тот факт, что ёмкость каждого последующего конденсатора такая же, как у предыдущего.

Самодельные генераторы на 220 В вполне справляются с обеспечением питания таких бытовых электроприборов, как болгарки, сварочного аппарата, электропилы и прочих.

Нюансы в использовании

Рассмотренный вариант очень прост как в сборке, так и в использовании, но имеет определённые недочёты:

  • Необходим постоянный контроль за температурой движка, так как нельзя давать ему перегреваться.
  • Длительность работы незначительна: чем больше работает генератор, тем меньше становиться его мощность. Поэтому периодически дают возможность самодельной электростанции отдохнуть. Оптимальная температура двигателя составляет 40−45 градусов.
  • Отсутствие автоматики будет требовать в процессе работы присутствие пользователя. Необходимо будет снимать разные показатели и контролировать процесс.

Электрогенераторы могут работать не только на бензине. Для них подойдёт любой энергоресурс, к примеру, дрова или ветряной вариант. Но мощность таких приборов незначительна, да и самих ресурсов понадобится довольно много, что становится затратным.

Плюсы и минусы самодельных генераторов

Бесспорно, генератор, собранный в заводских условиях, существенно выигрывает перед самодельными. Но, тем не менее, стоит поговорить о том, какие положительные и отрицательные стороны отмечают у приборов, изготовленных в домашних условиях.

К плюсам самодельных генераторов переменного тока 220 В относят:

  • Высокое мнение о себе-любимом, что для многих очень важно.
  • Аппаратом, сконструированным самостоятельно, не только пользуются, но и гордятся.
  • Финансовый вопрос стоит не на последнем месте — экономия налицо.
  • Возможность сделать электрогенератор согласно заявленным требованиям.

Кроме всех перечисленных достижений, присутствуют и негативные факторы, которые не смогут обеспечить бесперебойную работу генератора. Причиной этому могут быть частые поломки, спровоцированные такими моментами:

  • невозможность обустройства герметичных соединений между деталями;
  • неверный расчёт потребляемой мощности может вывести из строя генератор или понизить его производительность;
  • отсутствие определённого опыта.

Для начинающих можно попробовать свои силы, изготавливая самодельный бензогенератор на 12 вольт. Принцип устройства аналогичный.

Как видим, электрогенераторы на 220 своими руками — неплохая альтернатива обычному электроснабжению. Он станет палочкой-выручалочкой при аварийном отсутствии электричества, поможет сэкономить, если необходимо выполнять строительные работы с помощью электроприборов. Если отсутствуют малейшие понятия обращения с электричеством, то не стоит рисковать и приступать к конструированию генератора самостоятельно без помощи специалистов.

pochini.guru

принцип работы, классификация, как выбрать

В некоторых ситуациях невозможно обойтись без автономного источника электроэнергии. Для частного дома или дачи наиболее приемлемый вариант хороший бензогенератор. При достаточной мощности последнего от него может быть запитан даже котел отопления. Не менее актуально наличие бензинового генератора на строительных площадках для питания сварочного инвертора или другого оборудования. Собранная нами информация поможет подобрать наиболее оптимальное устройство для этих целей.

Принцип работы и конструктивные особенности

Принцип действия бензиновых и дизельных электростанций построен на преобразовании механической энергии в электрическую. Соответственно, в конструкции таких устройств имеется ДВС (двигатель внутреннего сгорания), вращающий электромашину, вырабатывающую электричество. Об устройстве и принципе действия последней, можно найти информацию на нашем сайте. Основные узлы автономного генератора представлены на рисунке ниже.

Устройство бензогенератора

Обозначения:

  • А – Электронный блок, отвечающий за управление генератором и стабилизацию напряжения.
  • В – Генератор электроэнергии, в этом качестве используется синхронная или асинхронна электро машина.
  • С – Контрольные приборы электронного блока.
  • D – Крепежная рама, которая также играет роль защитного каркаса.
  • E – Горловина топливного бака.
  • F –Топливный бак.
  • G – двух- или четырехтактный карбюраторный или инжекторный ДВС.

О силовом приводе генераторной установки необходимо рассказать подробней.

ДВС бензогенератора

В качестве привода в таких установках могут использоваться двух и четырехтактные бензиновые двигатели. Расскажем об особенностях каждого из них.

Двухтактный бензогенератор

К числу несомненных преимуществ таких механизмов можно отнести невысокую стоимость, компактные размеры, небольшой вес и низкий уровень шума. Существенные минусы:

  1. Малый ресурс (вдвое меньше, чем у четырехтактных моделей).
  2. Необходимость заливать моторное масло в бензин. Поскольку у такой смеси срок хранения ограничен двумя неделями, готовить ее придется непосредственно перед запуском. Помимо этого наличие масла в бензине существенно повышает токсичность выхлопа. Именно поэтому запрещен монтаж генератора в гараже или других закрытых помещениях, без системы отвода выхлопных газов. Нарушение этого требования может привести к печальным последствиям, содержащиеся в выхлопе токсичные вещества вредны для человека и животных.
  3. Топливная смесь в ДВС данного типа не сгорает полностью, что повышает ее расход.
Переносной 2-х тактный мини генератор марки SRGE 650 (220 вольт, 0,65 кВт, однофазный)

Такие дешевые генераторы идеальный вариант автономного источника питания для отдыха на природе. Собственно, для этой цели имеет смысл не приобретать установку, а взять в аренду.

Четырехтактная установка

Основные преимущества таких установок меньший расход топлива, чем у предыдущего типа (до 30-35%) и вдвое больший ресурс. Достигается это за счет раздельной системы смазки двигателя. Но за эти преимущества придет заплатить более высокую цену по сравнению с двухтактными моделями. С другой стороны, если принимать в расчет двукратное увеличение ресурса, то переплата будет несущественной. Вес установки и ее габариты несколько ограничивают сферу применения, например, для похода и пикника она не подходит.

4-х тактный генератор Ямаха (Yamaha)

Такая станция, как показана на рисунке выше, может служить в качестве аварийного источника электроэнергии для загородного дома, дачи. Помимо этого имеется возможность подключить электроинструмента на строительной площадке, где нет подвода электричества..

Тип электромашины

В качестве генератора автономной электростанции может использоваться синхронная или асинхронная электромашина. Подробное описание конструкции и принципа действия этих установок можно найти на нашем сайте.

Станции с асинхронными электромашинами за счет простой конструкции отличаются простотой конструкции, соответственно, бесщеточные генераторы стоят значительно дешевле и обладают большим ресурсом, чем синхронные установки. Но, следует учесть, что у последних проще реализовать регулировку выходного напряжения, делается это путем управления числом оборотов. Именно поэтому синхронные генераторы более эффективны при резком изменении нагрузки. Чтобы снизить «проседание » напряжения в установках с асинхронными машинами, в их конструкции применяются системы, позволяющие кратковременно повысить мощность.

Система зажигания

Что касается системы запуска, то она бывает ручной и автоматической. В первом варианте установка включается ручным или электрическим стартером непосредственно на месте. В последнем случае имеется возможность организовать удаленный запуск после небольшой переделки (если эта функция не была предусмотрена производителем).

Во втором варианте исполнения генератор начинает работать при отключении централизованного энергоснабжения. Станции с автозапуском самый надежный вариант аварийного электроснабжения для дачи или загородного дома.

Инверторные установки

Частота трехфазной и однофазной сети переменного тока 50 Гц, этот параметр должен быть стабилизирован в генераторе, в противном случае подключенное к нему оборудование может выйти из строя. Чтобы обеспечить это условие вал электромашины должна вращаться с определенной частотой оборотов. В результате, даже при низкой нагрузке ДВС должен работать на полную мощность, что существенно снижает эффективность станции.

Проблему с бессмысленным расходом топлива можно решить путем установки специального электронного блока на выход генератора. В таком устройстве переменное напряжение, поступающее с электромашины, преобразуется в постоянный ток. После этого производится обратное преобразование, но уже с заданной частотой.

Такие инверторные установки самые экономичные, поскольку при низкой нагрузке позволяют снижать частоту оборотов ДВС, тем самым регулируя мощность электрогенератора, а, следовательно, и расход топлива. В качестве примера можно привести инверторные агрегаты Redverg, Honda, сварочный Чемпион(Champion), Eurolux, Inforce и т.д.

Генератор инверторный Honda

Классификация бензоэлектростанций

В зависимости от ресурса установок и мощности их принято разделять на бытовые, профессиональные и стационарные. Первые, как правило, рассчитаны на работу не более 3-х часов в сутки (например, Navigator SPG 2700, а также модельный ряд таких производителей, как Ergomax, Technic, Wester, Megavolt, Genctab и т.д.).

), вторые могут беспрерывно функционировать не менее 8-ми часов. Для повышения ресурса в цилиндры двигателя устанавливаются чугунные гильзы. При более восьмичасовой эксплуатации использовать бензиновые установки не целесообразно, дешевле перейти на станции с дизельным приводом.

Бытовой генератор Firman SPG3800

Бытовые аппараты ограничены мощностью 4 кВт, но встречаются и более мощные генераторы этого класса. В качестве примера можно привести Fubag bs 6600, Ultra PG 3200, Kipor KDE6500E3.

Мощность профессиональных агрегатов, как правило, не превышает 15 -16 кВт, такие станции можно встретить в модельном ряде Shtenli, Etalon, Genset, Skat, ТНГ и т.д. Пример такой установки представлен ниже.

Электростанция Robin Субару (Subaru) EB 14,0/230-SLE 14 кВт 380в (3 фазы)

Более мощные установки (до 30кВт) выпускаются в стационарном исполнении. Как правило, такие модели запускаются как автоматически, так и вручную. На электростанциях с мощностью от 30 кВт устанавливать бензиновый двигатель нерентабельно ввиду малого ресурса работы и большого расхода топлива. Именно поэтому мощные генераторы приводятся в действие дизельным двигателем.

Стационарная бензиновая электростанция Вепрь АБП 20-Т400/230 ВК-БС (20 кВт, с автозапуском, 400/230 В, 3-х фазный, производство Россия)

Как сделать правильный выбор?

В первую очередь необходимо определиться с задачами, возложенными на установку. В зависимости от этого подбирается мощность станции. Это очень важный момент, поскольку при неправильном выборе возникнут следующие проблемы:

  • Мощность меньше необходимой ведет к перегрузке установки, что может вызвать ее остановку. Помимо этого следует учитывать, что длительное функционирование в нештатном режиме снижает ресурс станции, при этом потребляется больше топлива.
  • Сильно завышенная мощность установки ведет к нецелевому расходу бензина.

Чтобы не допустить описанные выше ситуации, следует рассчитать мощность. Делается это следующим образом:

  1. Определяемся, какие приборы будут запитаны от автономного источника.
  2. Суммируем мощность нагрузки.
  3. Добавляем 25-30% для запаса.

Несмотря на кажущуюся простоту процесса, есть важный нюанс – пусковая мощность, то есть, при включении оборудования она будет кратковременно выше номинальной. Это необходимо учитывать, в противном случае подключенное устройство может просто не заработать. Поэтому необходимо производить расчет для пусковой мощности, по следующей формуле PП = PНОМ * k,

  • PП – пусковая мощность;
  • PНОМ– номинальная;
  • k – коэффициент запаса мощности (табличная величина).

Таблица 1. Зависимость пусковой мощности от номинальной, с учетом коэффициента k.

Название прибораPНОМ (кВт)Коэффициент запаса мощности (k)PП (кВт)
Бытовые холодильники0,703,502,45
Микроволновые печи0,802,01,60
Стиральные машины2,01,02,0
Ударные и безударные дрели, а также перфораторы1,01,21,2
Углошлифовальные машинки2,21,32,86
Насосы для скважин1,03,0-5,05,0
Миксеры для бетона1,03,53,5

Приведем пример расчета. Допустим, в случае аварийного отключения электросети, от автономного источника планируется запитывать холодильник и стиральную машину, в этом случае суммарная пусковая мощность будет 4,45 кВт. Добавляем, на всякий случай, запас 20%, получаем – 5,34 кВт. В этом случае можно констатировать, что мощности станций Зубр ЗЭСБ 3500 и Fubag TI 3000 будет недостаточно (3,5 кВт и 3,0 кВт). Ударник УБГ 8200 и Fubag BS 7500 также не подходят, поскольку их мощность существенно выше (8,2 кВт и 7,5 кВт, соответственно). Установка Fogo FH 5001 не отвечает требованию о необходимости 20% запаса, а вот Fubag BS 5500 идеально подходит для решения поставленной задачи.

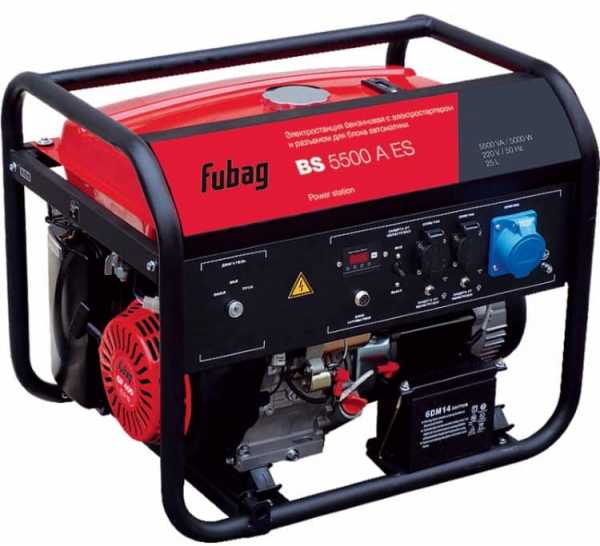

Генератор Fubag BS 5500 со встроенным стабилизатором напряжения

Определившись с мощностью, выбираем устройство с учетом его технических характеристик. При этом необходимо учитывать, какое напряжение выдает станция, количество фаз, наличие дополнительного питания 12 В, например, чтобы иметь возможность подключить компрессор автомобиля. Такие модели можно встретить у следующих производителей: DDE, Workmaster, Sturm, Forte, Элитеч и т.д.

Следует определиться с необходимостью наличия автозапуска, если станция будет использоваться в качестве аварийного автономного источника, то такая система необходима.

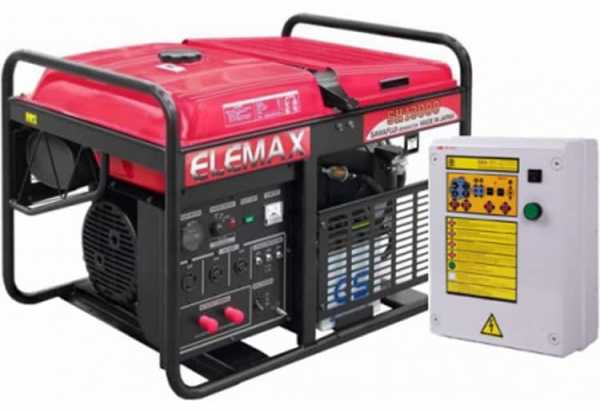

Генератор Элемакс с АВР (система автоматического ввода резерва)

Для установок на строительных площадках, которые предназначены для работы со сварочным аппаратом или другим электроинструментом в такой автоматике нет необходимости. С данной задачей вполне справится такой аппарат, как Мakita EG 2850a или Фирман (Firman) FPG 7800, последний можно завести вручную и удаленно.

Если планируется установка мощного стационарного генератора для дома или дачи, имеет смысл рассмотреть вариант исполнения с водяным охлаждением, такие аппараты имеют больший ресурс.

Важно прочитать на бензогенератор описание, где указаны характеристики аппарата. Причем желательно получить информацию с паспорта устройства. Те, кто писал описание, могли сделать ошибку или сознательно завысить некоторые параметры в маркетинговых целях.

Расход топлива

Не менее важным фактором является расход бензина, например китайский Матрикс (Matrix) и Вепрь российского производства мощностью 3 кВт потребляют около 1,5 литров топлива в час. Японские изделия Hitachi и Mitsui Power ECO, а также корейской фирмы Хундай, при той же мощности в 3 киловатта потребляют около 1,2 литра бензина в час.

Следует отметить, что существуют генераторы, использующие газ в качестве топлива, такие системы стоят несколько дороже однотипных бензиновых устройств. Но если принять в учет разницу в стоимости газа и бензина, то приобретение такой станции будет оправданным.

Советы по выбору производителя от эксперта

  • Здесь все как обычно, продукция известных брендов отличается качеством, выше которого может быть только стоимость таких изделий. Если принято решение установить такой бензиновый генератор, то имеет смысл ознакомиться с рейтингом лучших производителей, где приводится топ 10 компаний. Учитывая современные реалии, не забудьте поинтересоваться у продавца о наличии сервисного центра.
  • Поскольку у бензогенератора относительно небольшой ресурс, обеспокоиться о доступности запчастей лучше заранее, потому, что от неработающей электростанции толку мало. С этой же точки зрения, имеет смысл рассмотреть модели, у которых реализована система самодиагностики, с выводом кодов ошибок на информационный дисплей.
  • Неплохо зарекомендовали себя военные отечественные модели, которые неприхотливы в работе, но отличаются «прожорливостью».
  • Бывают случаи, когда под видом брендовой продукции продаются контрафактные изделия, поэтому всегда проверяйте сертификат соответствия.

www.asutpp.ru

Схемы бензогенераторов: подключение и все нюансы

Повседневная жизнь человека практически немыслима без электроэнергии, ведь вся его профессиональная деятельность, а также досуг, невозможны в принципе без этого. Отключение света в самый ненужный момент может не только надолго испортить настроение, но и повредить некоторые бытовые приборы, чувствительные к нестабильной подаче электроэнергии и скачкам напряжения сети. Чтобы себя подстраховать от таких негативных последствий, многие задумываются о приобретении бензогенератора для своего дома. Такой прибор, являющийся автономным источником электрической энергии, способен обеспечить светом практически все жилище, в зависимости от того, какой мощности устройство было приобретено. Также отличительной особенностью некоторых разновидностей бензогенератора является то, что его можно брать с собой за пределы дома, например, на природу. Чтобы более конкретно узнать о данном устройстве, следует тщательно разобрать его отличительные особенности, классификацию, а также другую информацию, которая может стать полезной при покупке.

Классификация бензогенераторов

Бензиновый генератор, как уже было сказано ранее, представляет собой автономное устройство для снабжения электричеством, использующее в своей системе бензин.

На российском рынке существует достаточно много различных агрегатов, отличающихся друг от друга сразу по нескольким признакам. Исходя из этого, можно сформировать своеобразную классификацию бензинового генератора как вид технического устройства:

  • Профессиональные и бытового назначения. Агрегаты, относящиеся к первому типу, используются на крупных предприятиях промышленного назначения, где подключаются к мощной аппаратуре. Что касается бытового бензинового генератора, то такое устройство прекрасно подходит для применения в частных загородных домах, а также за его пределами.
  • Стационарные устройства и переносного типа. Переносной бензогенератор отличается более скромными габаритами, чтобы его можно было свободнее транспортировать за пределы дома. Естественно, это сказалось на его мощности — она, как правило, не превышает 5 кВА.
  • В зависимости от двигателя, т.е. 2-тактные и 4-тактные. Двухтактный движок устанавливается на бензогенераторы небольшой мощности — до 1 кВт. Начиная с 1 кВт и выше — устанавливают четырехтактный двигатель.
  • Однофазного (220В) и трехфазного (380В) типа. Трехфазные агрегаты стоят на порядок дороже, да и большой необходимости в них нет. Это объясняется тем, что для домашней сети необходимы однофазные устройства, которые и получили наибольшее распространение.
Исходя из показателей мощности — небольшой мощности (до 4 кВт), средней (до 15 кВт) и агрегаты высокой мощности (до 30 кВт).

Что касается мощности бензинового генератора, то есть свои нюансы:

  • Агрегаты, мощность которых не превышает 4 кВт, относятся к домашним устройствам. Один такой бензиновый генератор способен полностью обеспечить электроэнергией небольшой домик или склад. Специфика конструкции таких генераторов не позволяет им работать без перерыва — в среднем, продолжительность беспрерывной работы составляет порядка четырех часов. По истечении данного времени, устройство необходимо отключить, чтобы система могла охладиться.
  • Агрегаты, мощность которых составляет до 15 кВт, могут использоваться на строительных площадках и в офисных зданиях. Это более современная конструкция, поэтому срок беспрерывной работы такого бензинового генератора составляет порядка десяти часов.
  • Агрегаты мощностью до 30 кВт используются для обеспечения электричеством больших складских и торговых помещений. Как правило, заранее рассчитывается схема подключения, а также место, где будет расположен бензогенератор.

Устройство бензогенератора

Бензогенератор представляет собой довольно сложное техническое устройство, одним из основных рабочих узлов которого считается двигатель.

Как уже было сказано ранее, в конструкции могут использоваться два вида мотора — 2-тактный и 4-тактный.

Дополнительно к двигателю, агрегат комплектуется дополнительными системами подачи топлива, смазки, а также системой подавления шума. Естественно, что в конструкции присутствует выхлопная труба, т.к. устройство работает на бензине.

Бензиновые генераторы могут быть синхронными и асинхронными. Агрегаты, относящиеся к первому типу, считаются более усовершенствованными, поэтому могут переносить более сильные скачки напряжения. Асинхронные системы используются в дешевых моделях, поэтому их конструкция более простая, чем у синхронных.

На видео рассказ про асинхронные

В системе также присутствуют контрольно-измерительные приборы, осуществляющие регулировку основных рабочих узлов. Данная функция крайне важна для стабильной работы всего бензогенератора в целом.

Представленная ниже схема наглядно демонстрирует весь агрегат, а также основные его рабочие узлы и степень их влияния на систему в целом. Стоит заметить, что узлы соединены между собой крепежными элементами, а также целостной рамной конструкцией.

Принцип работы

Для своевременного реагирования на возможные трудности в работе бензинового генератора, необходимо четко понимать весь принцип его работы.

Данное знание позволит устранить различные неполадки, риск возникновения которых всегда присутствует в процессе эксплуатации.

Для лучшего понимания обозначим весь принцип работы поэтапно:

  • В соответствующий кратер топливного бака заливается топливо — бензин.
  • После того, как осуществлено подключение устройства в сеть, топливо поступает в двигатель по бензопроводу.
  • В процессе поступления топлива к двигателю, оно проходит специальный процесс очистки от всевозможных примесей.
  • По завершении данного процесса, топливный насос производит закачку бензина в карбюратор.
  • В самом карбюраторе происходит смешивание бензина до необходимой консистенции. После этого осуществляется подача кислорода в топливо. Как только достигается нужная горючесть, бензин подается на цилиндры используемого мотора.
  • Происходит запуск двигателя. Топливная смесь воспламеняется посредством попадания на нее искры из свечи зажигания. Как только топливо сгорело, появляется газовое образование, запускающее в действия коленвал и поршневую систему. Крутящийся момент передается роторному механизму, который и образует электрическую энергию из механической.
  • Роторный механизм вращается, что провоцирует образование магнитного поля, которое, в свою очередь, влияет на возникновение электромагнитного поля.
  • Конечным итогом всего процесса является возникновение электрической энергии.
Вообще, мощность самого бензогенератора напрямую зависит от количества витков обмотки, поэтому нужно иметь данный факт в виду.

На видео происходит разбор бензогенератора Firman и рассказ о его устройстве

Безусловно, неопытному человеку довольно сложно разобраться во всевозможных схемах подключения и устройства бензиновых генераторов. Неудивительно, ведь данная информация является довольно специфической, разобраться в которой может только опытный электрик.

Однако, можно попробовать разобраться и самому во всех этих хитросплетениях. В принципе, данная статья и предназначена для этого, поэтому попытаемся доступным языком описать несколько схем бензогенератора.

Итак, первой нашего внимания заслуживает электрическая схема устройства (рассмотрим на примере модели Huter DY):

На схеме мы видим принцип работы устройства. A2 (альтернатор) раскручивается механическим образом при помощи троса, A5 (катушка зажигания) формирует искру на F1 (свеча). Подобным образом осуществляется процесс запуска бензинового двигателя агрегата. Примечательно, что в случае, если SB1 (выключатель) будет замкнут, то искра не возникнет, т.е.двигатель не запустится.

Две катушки L1 и L2 вырабатывают выходное напряжение разной мощности. В первом случае, данный показатель будет равен 220 В, а во втором — 12 В.

Уровень масла определяется по специальному индикатору — HL1, а PV1 (стрелочный прибор) определяет степень напряжения.

Стабильность работы всего агрегата формируется благодаря катушкам L3 и L4.

На видео идет рассказ об устройстве и схеме бензогенератора на примере моделей Зубр

Схема подключения к сети дома

При наличии определенных знаний, возможность подключения бензинового генератора к сети дома становится вполне реальной.

Данная работа осуществляется с использованием трех сетей:

  • Общая электрическая сеть, через которую осуществляется подача всего электричества.
  • Сеть потребителей электричества.
  • Провода самого устройства.

При этом, подключение может осуществляться тремя способами:

  • При помощи обычного рубильника (переключателя).
  • С частичным использованием автоматизации.
  • С полной автоматизацией процесса.
Понятно, что первый способ является наиболее простым, поэтому и рассмотрим его более подробно.

Сам рубильник функционирует в трех положениях, каждое из которых отвечает за свой этап работы.

Само подключение осуществляется поэтапно:

  • Наиболее простой способ подключения — это в розетку домашней сети. После этого, необходимо подключить бензиновый генератор ко всем вероятным потребителям (приборам). Подключается он к разводке этих устройств.
  • Следите за тем, чтобы номинальный ток агрегата и сечение проводов совпадали.
  • Нет необходимости в проведении лишних манипуляций — достаточно лишь соединить вилку запитывающего устройства с генератором любым путем (через удлинитель или напрямую).

Переход ручки переключателя в следующую позицию обесточит весь обслуживаемый объект. Следующий поворот рубильника — и все питание переходит на альтернативный источник, т.е. бензиновый генератор.

Заключение

Несмотря на относительную сложность конструкции подобных устройств, находятся умельцы, которые самостоятельно изготавливают данный источник автономной подачи электричества.

Именно здесь и становятся необходимыми те схемы устройства и подключения, которые были предоставлены в данной статье. Их понимание и осуществление на практике — вот залог успешной реализации данных проектов.

generatorexperts.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
