Обзор самого большого в мире самосвала БелАЗ-75710 (34 фото)

Мне довольно часто приходится фотографировать машины снизу: ходовую часть, элементы трансмиссии и прочие вещи, невидимые сверху. Как правило, для этого надо использовать подъёмник, иначе под машину не забраться. А вот просто ходить под автомобилем и щёлкать затвором мне пришлось впервые. Как, впрочем, и залезать по лестнице на уровень второго этажа, чтобы попасть в кабину самосвала.

Да, размеры впечатляют, а конструкция – тем более: уж больно сильно БЕЛАЗ отличается от всего остального, что может ездить по земле. Предлагаю рассмотреть его подробно снизу доверху и оценить масштабы этого автомобиля.

Нужен – сделаем!

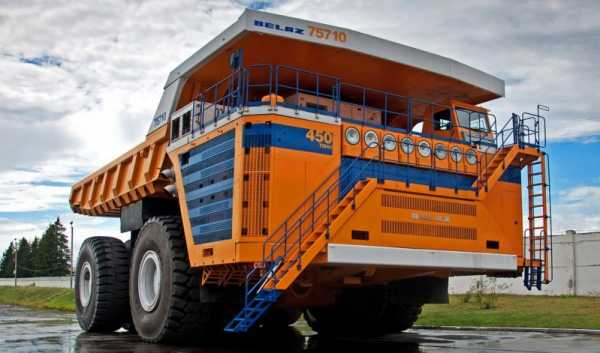

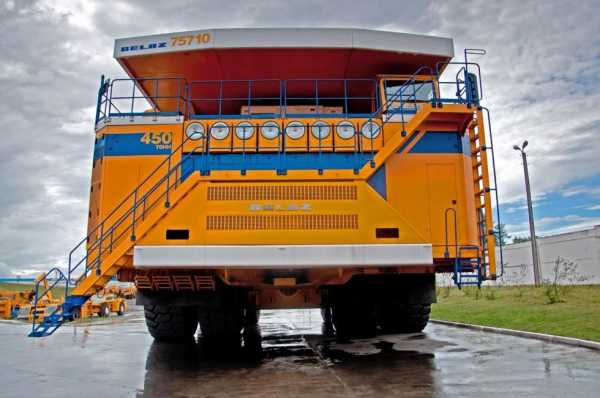

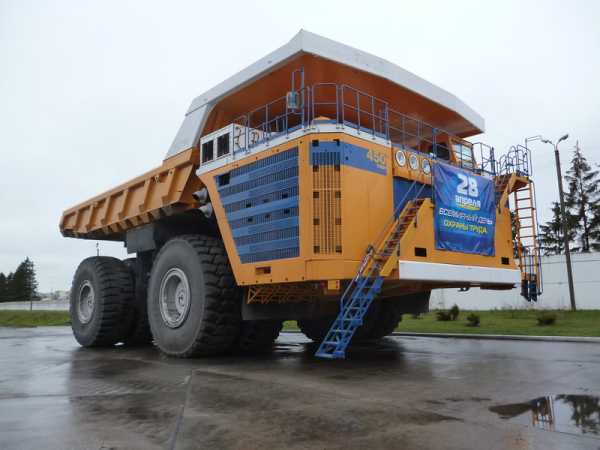

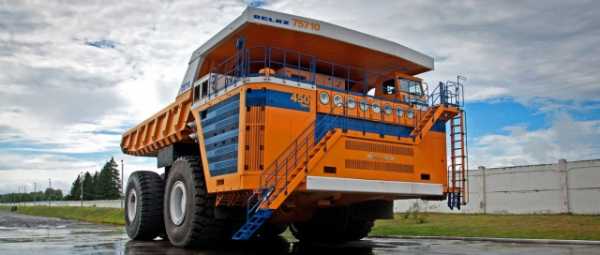

При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию.

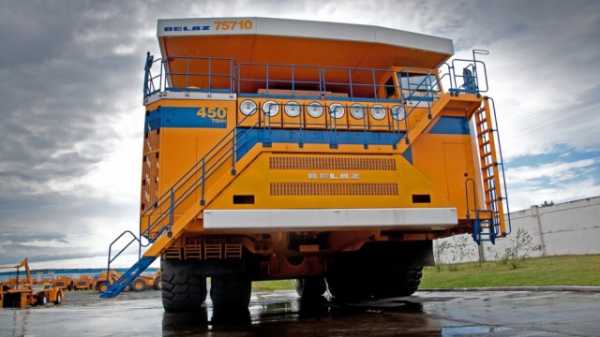

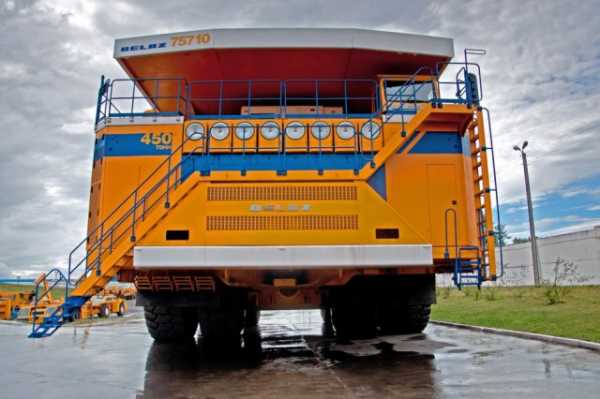

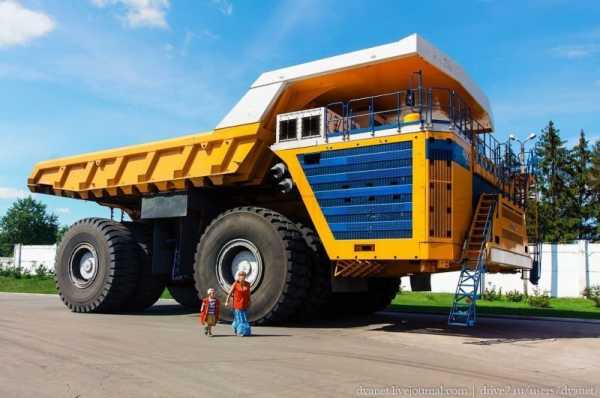

Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн.

Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.

До чего дошёл прогресс!

Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу.

Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем.

Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть.

Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!

Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов.

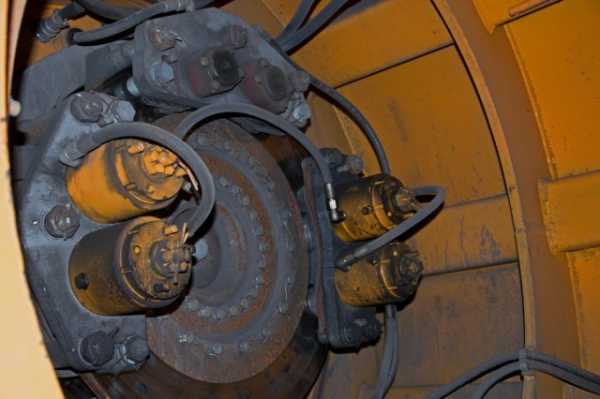

Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.

Разумеется, есть и стояночный тормоз. Он обычный, дисковый.

Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.

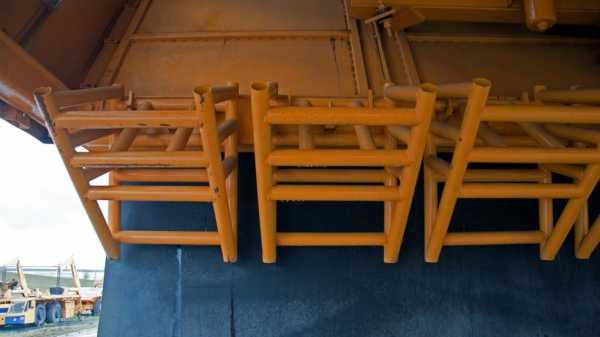

БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.

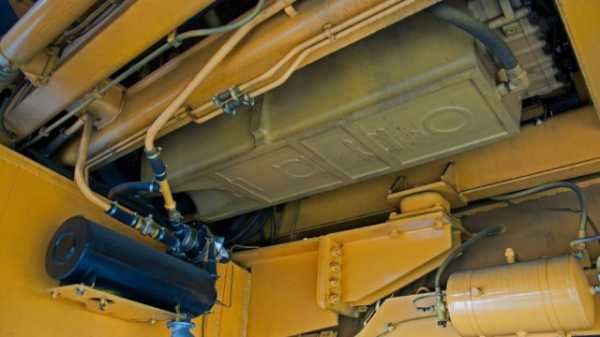

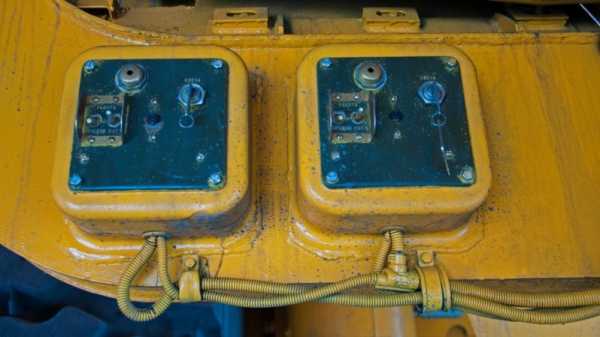

В базовой комплектации есть и предпусковые подогреватели, которых тоже два – по числу дизелей.

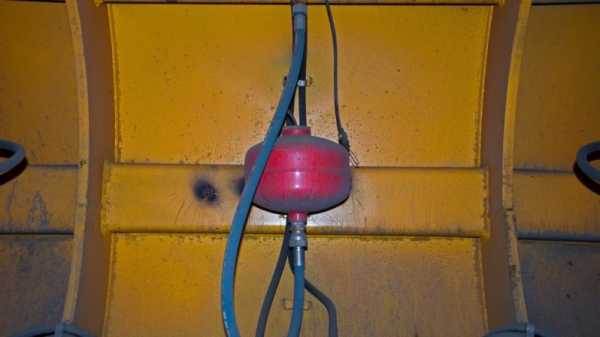

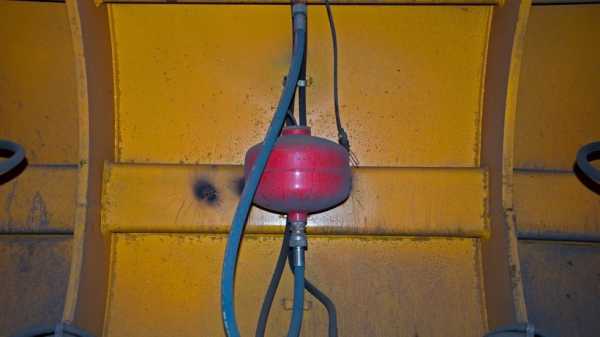

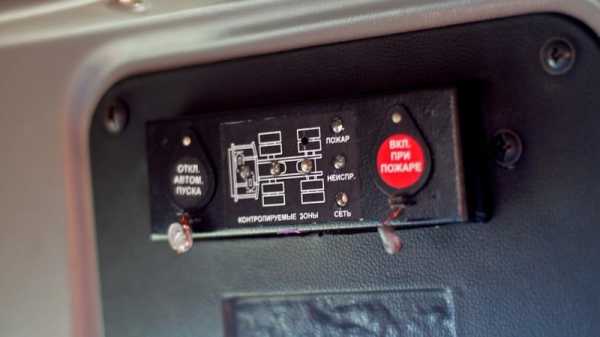

Снизу видна и часть противопожарной защиты.

В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.

На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч.

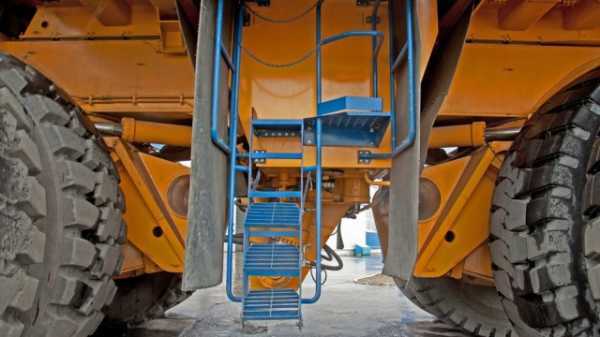

Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.

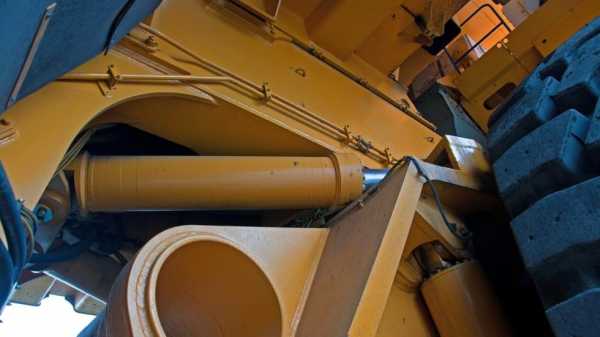

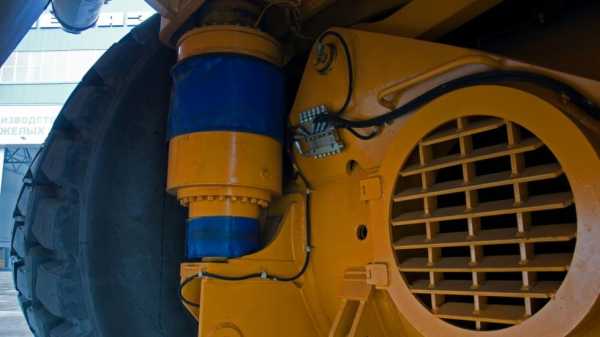

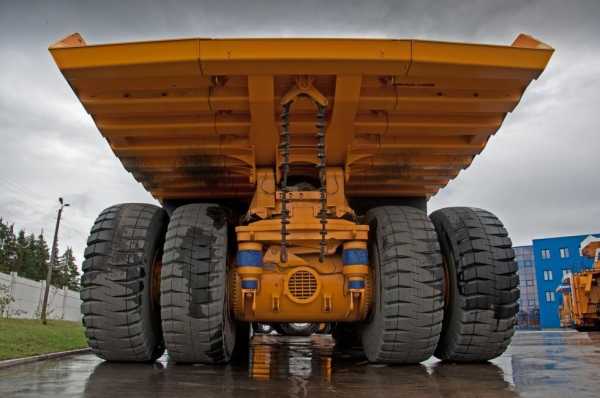

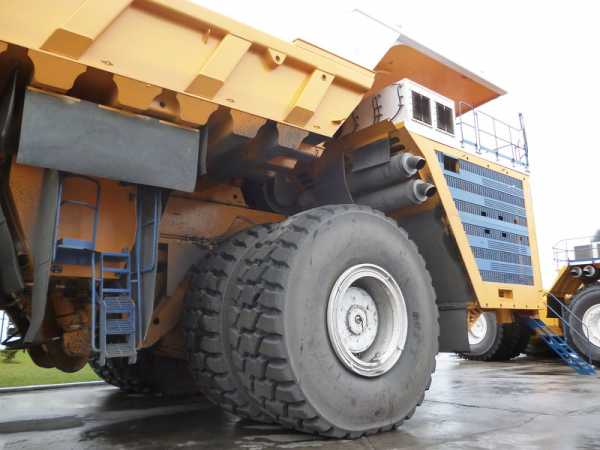

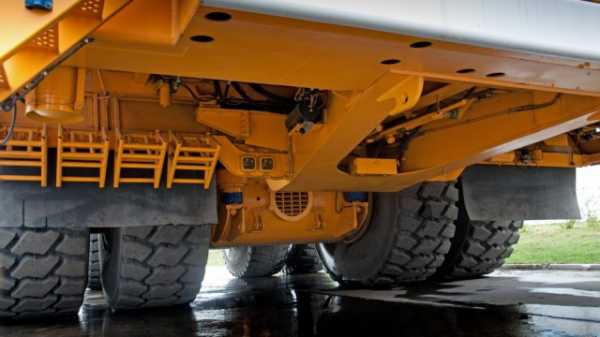

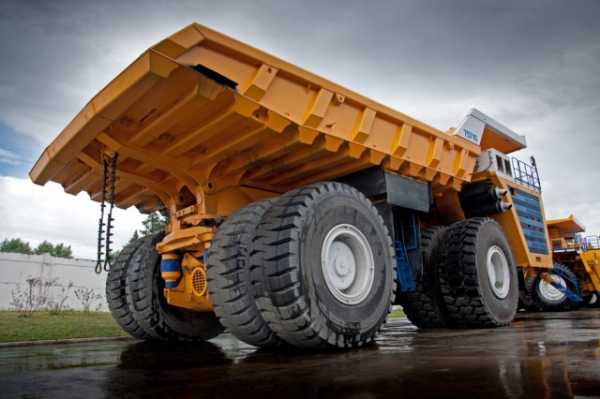

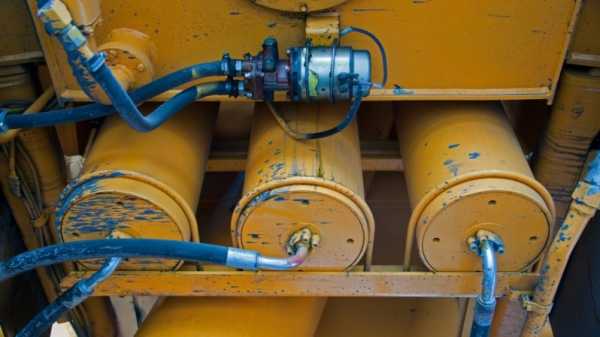

Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.

Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло.

И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.

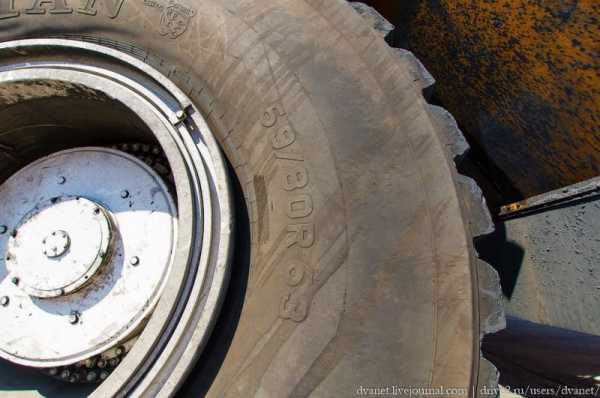

Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль, всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.

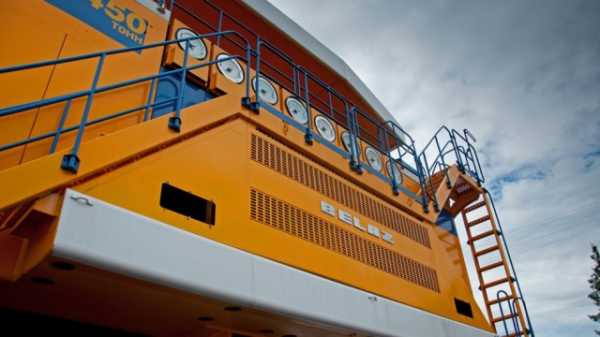

Теперь поднимемся на палубу – именно так называют площадку на «втором этаже» рядом с кабиной водителя (водителя, кстати, тут называют оператором, хотя сути дела это не меняет).

Всё выше и выше и выше!..

Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.

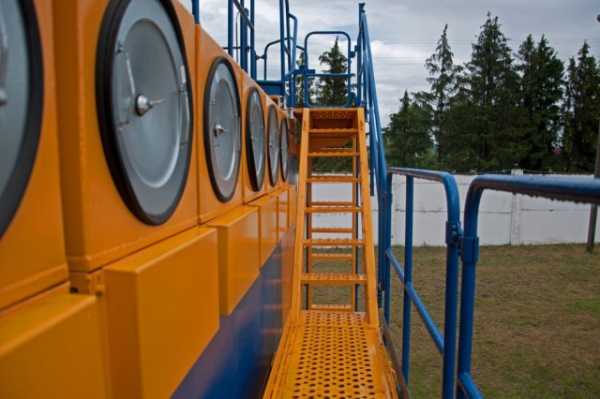

Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.

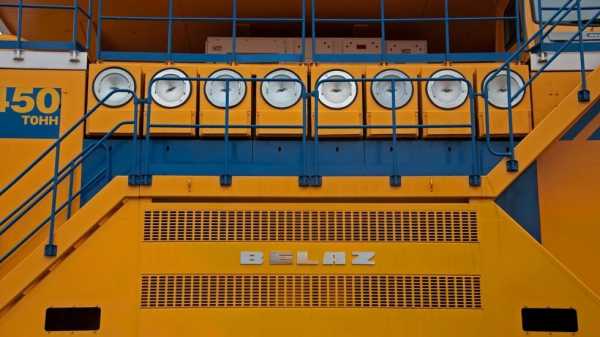

На самом деле, это воздушные фильтры.

Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.

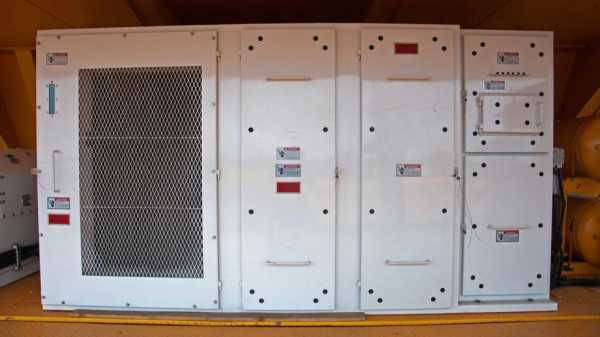

Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.

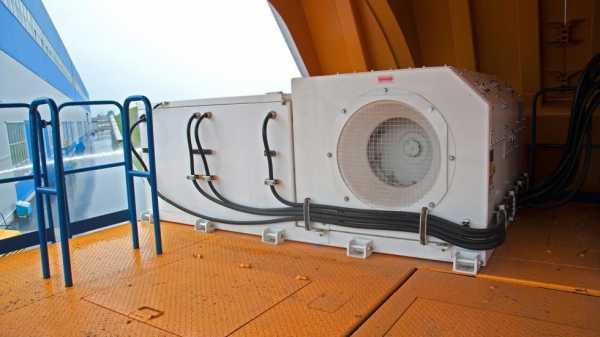

Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.

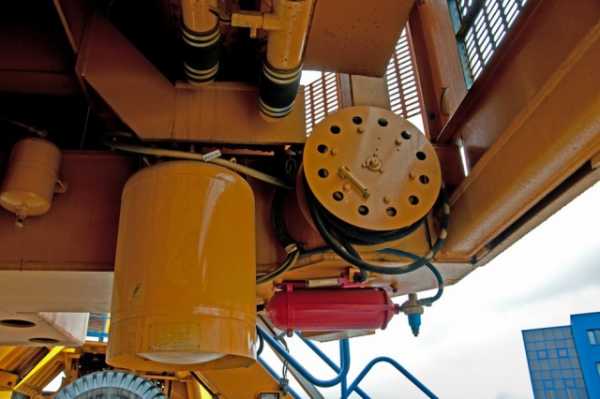

Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма).

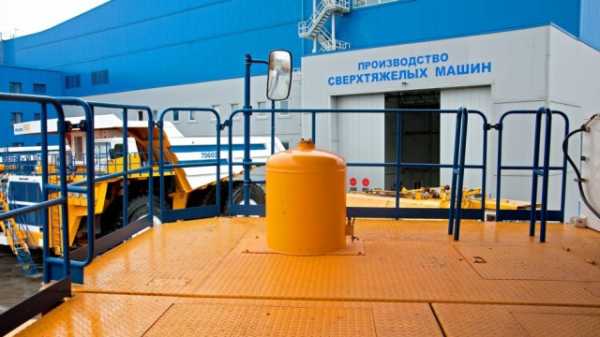

И почти посреди палубы, прямо из её поверхности, торчит ещё одна ёмкость. Это – «верхушечка» расширительного бачка. Так уж устроена система охлаждения, что бачок не может стоять ниже какого-либо из её элементов, поэтому он установлен так высоко.

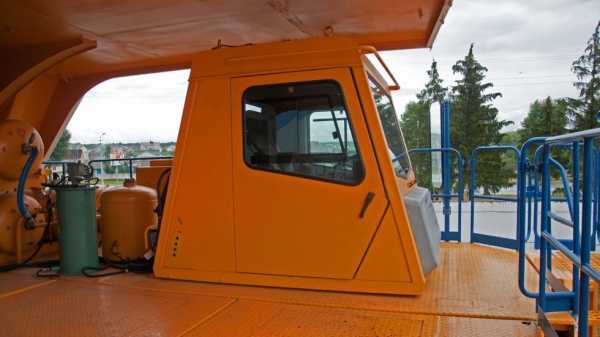

На задней стенке кабины стоят радиаторы и вентиляторы кондиционера кабины. Зеркала заднего вида, издали кажущиеся маленькими, вблизи оказываются не намного меньше того, что висит у меня дома в прихожей. Речь идёт именно о левом зеркале, справа оно значительно меньше. Погуляв по палубе, насладившись собственным ничтожеством и величием грузовика, открываем дверь в кабину.

Дверцы открываются против хода движения. В этом есть определённый смысл: так удобнее садиться на место водителя, да и пассажира тоже.

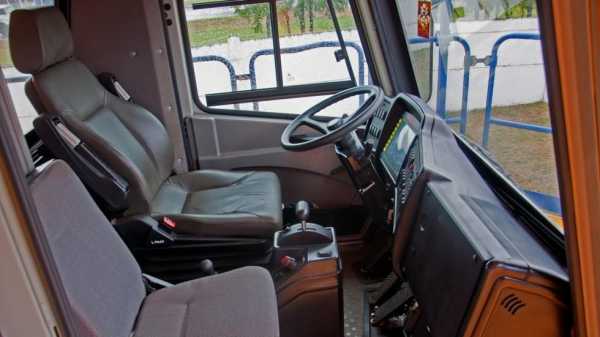

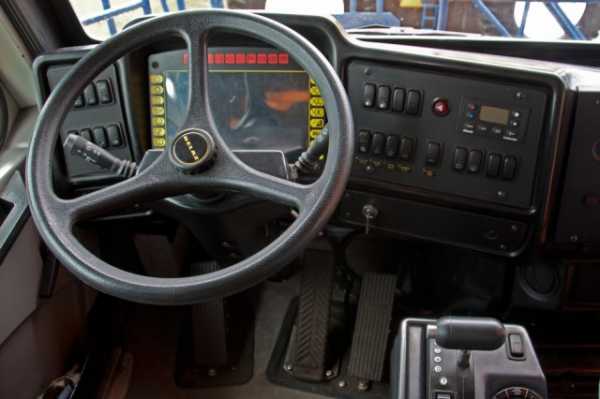

ИТАК, РАССМАТРИВАЕМ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ.

Вроде бы всё достаточно стандартно, но некий диссонанс присутствует: как могут соседствовать селектор «коробки» и три педали на полу? Во-первых, вспомним, что собственно КПП тут нет в принципе. Коробки нет, а селектор есть: как-то задавать направление движения нужно. Справа от него – управление кузовом.

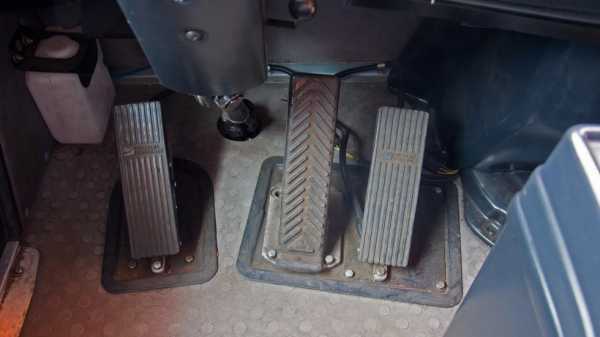

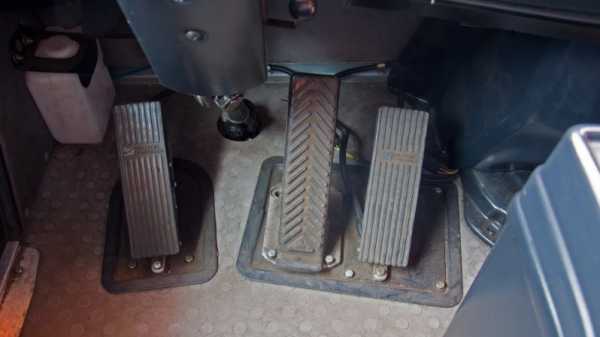

Так, а зачем третья педаль? А это ещё одна педаль тормоза. В центре, как и положено, педаль обычного гидравлического тормоза, а вместо рычага сцепления – педаль электродинамического тормоза. Хочется, конечно, понажимать на все это, но нельзя – даже с грузовой категорией «С» без специального удостоверения оператора БЕЛАЗа садиться за руль этого самосвала никто не разрешит, ни представители завода, ни инстинкт самосохранения. Поэтому горько вздыхаем и смотрим дальше.

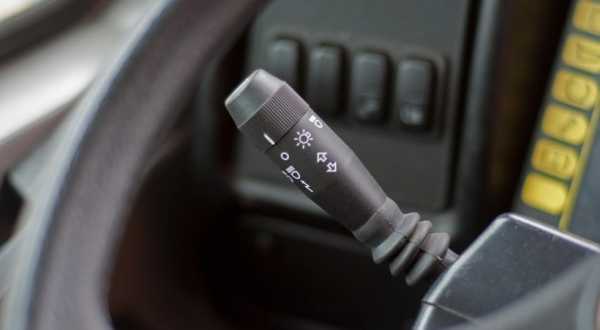

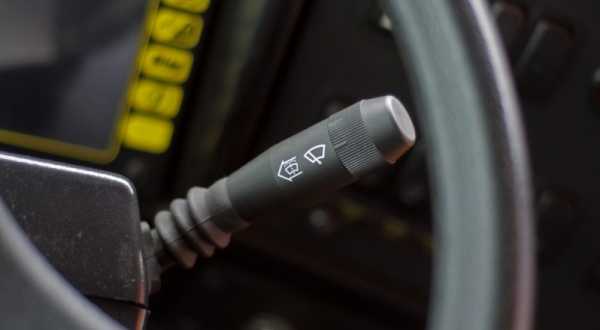

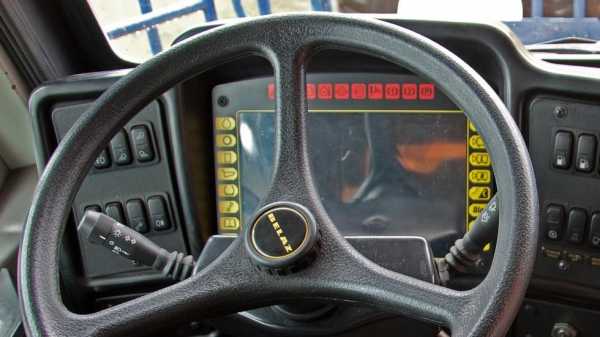

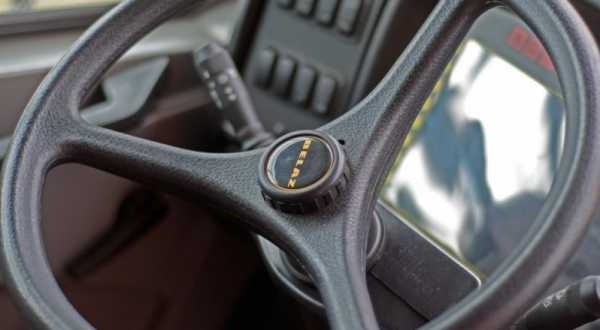

Рулевое колесо обычное, да и подрулевые переключатели точно такие же, как на тысячах других машин, даже обидно. Но, конечно, удобно: чем интуитивно понятнее управление, тем лучше.

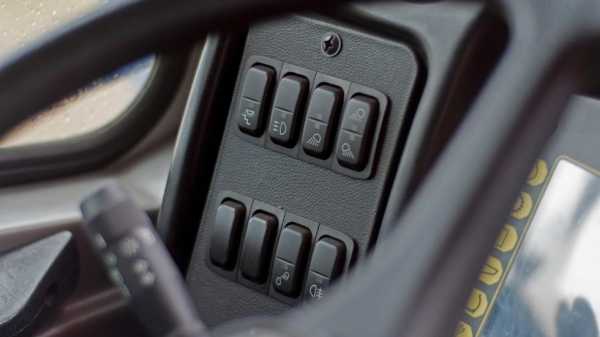

Блок клавишей слева от руля нужен для управления всей светотехникой БЕЛАЗа. Кстати, обратили внимание, что наш самосвал без фар? Да, на заводе их не ставят вообще: для доставки машины заказчику после проверки всё равно надо её разбирать, поэтому смысла крепить оптику нет. Её проверяют в процессе сборки и сразу снимают.

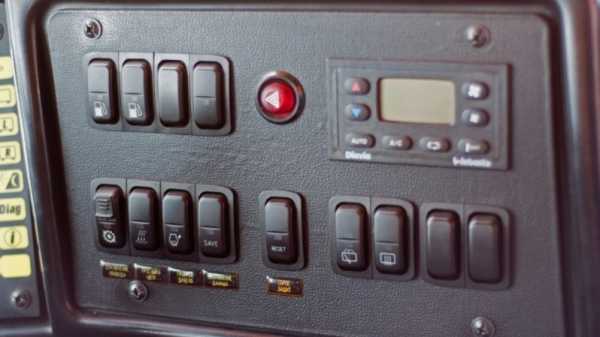

Кнопками справа оператор управляет трансмиссией, дизелями, обогревом стёкол и стеклоочистителем. Тут же – блок управления отоплением и кондиционированием. А где же приборы?

Начнём с того, что даже при всём желании, соколином зрении и умении крутить головой на 360 градусов, всё равно невозможно увидеть габариты самосвала. А въехать на этом чудовище в другую технику или препятствие ой как опасно (в первую очередь – для другой техники и препятствий), поэтому БЕЛАЗ-75710 штатно оснащён устройством сигнализации приближения высоковольтной линии и системой видеообзора. На центральном экране и выводится вся информация и картинка видеообзора. То есть обычных стрелочных приборов на БЕЛАЗе нет, они ему просто не нужны.

Вообще, выглядит кабина не слишком богато, да и материалы используются далеко не изысканные. Впрочем, зачем самосвалу кожа, дерево или хотя бы мягкий пластик? Ему всё это мещанство чуждо, как пролетарию – канарейка в клетке.

… И ещё несколько фактов

Развесовка самосвала так рассчитана, что нагрузка на каждое из восьми колёс абсолютно одинаковая. Но вот ходы подвесок карьерного самосвала очень небольшие, и если водитель увидит перед собой сколько-нибудь существенное препятствие, лезть на него напролом он не станет, а вызовет бульдозер – грунт карьера должен быть подготовлен для передвижения такого автомобиля.

Самосвал штатно оборудован не только автоматической системой пожаротушения, но и системой контроля давления в шинах, системой контроля загрузки и централизованной автоматической системой смазки. Электродинамическая тормозная система не только позволяет экономить ресурс колодок, но и способна очень быстро среагировать на торможение: переход с режима полной тяги в режим торможения занимает менее секунды. Ну, а отсутствие классической коробки передач позволяет делать разгон абсолютно равномерным и без перерывов на переключения передач.

Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет 64 км/ч. Медленно, но верно. Очень верно.

Другие статьи:

nlo-mir.ru

Обзор самого большого в мире самосвала БелАЗ-75710 (36 фото) — FotoJoin

Мне довольно часто приходится фотографировать машины снизу: ходовую часть, элементы трансмиссии и прочие вещи, невидимые сверху. Как правило, для этого надо использовать подъёмник, иначе под машину не забраться. А вот просто ходить под автомобилем и щёлкать затвором мне пришлось впервые. Как, впрочем, и залезать по лестнице на уровень второго этажа, чтобы попасть в кабину самосвала. Да, размеры впечатляют, а конструкция – тем более: уж больно сильно БЕЛАЗ отличается от всего остального, что может ездить по земле. Предлагаю рассмотреть его подробно снизу доверху и оценить масштабы этого автомобиля .

Нужен – сделаем! При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию. Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн. Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.

До чего дошёл прогресс! Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу. Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем. Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть. Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!

Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов. Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.

Разумеется, есть и стояночный тормоз. Он обычный, дисковый. Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.

БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.

В базовой комплектации есть и предпусковые подогреватели, которых тоже два – по числу дизелей.

Снизу видна и часть противопожарной защиты.

В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.

На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч. Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.

Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.

Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло. И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.

Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль , всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.

Теперь поднимемся на палубу – именно так называют площадку на «втором этаже» рядом с кабиной водителя (водителя, кстати, тут называют оператором, хотя сути дела это не меняет).

Всё выше и выше и выше!.. Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.

Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.

На самом деле, это воздушные фильтры. Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.

Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.

Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.

Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма). И почти посреди палубы, прямо из её поверхности, торчит ещё одна ёмкость. Это – «верхушечка» расширительного бачка. Так уж устроена система охлаждения, что бачок не может стоять ниже какого-либо из её элементов, поэтому он установлен так высоко.

На задней стенке кабины стоят радиаторы и вентиляторы кондиционера кабины. Зеркала заднего вида, издали кажущиеся маленькими, вблизи оказываются не намного меньше того, что висит у меня дома в прихожей. Речь идёт именно о левом зеркале, справа оно значительно меньше. Погуляв по палубе, насладившись собственным ничтожеством и величием грузовика, открываем дверь в кабину.

Дверцы открываются против хода движения. В этом есть определённый смысл: так удобнее садиться на место водителя, да и пассажира тоже.

ИТАК, РАССМАТРИВАЕМ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ. Вроде бы всё достаточно стандартно, но некий диссонанс присутствует: как могут соседствовать селектор «коробки» и три педали на полу? Во-первых, вспомним, что собственно КПП тут нет в принципе. Коробки нет, а селектор есть: как-то задавать направление движения нужно. Справа от него – управление кузовом. Так, а зачем третья педаль? А это ещё одна педаль тормоза. В центре, как и положено, педаль обычного гидравлического тормоза, а вместо рычага сцепления – педаль электродинамического тормоза. Хочется, конечно, понажимать на все это, но нельзя – даже с грузовой категорией «С» без специального удостоверения оператора БЕЛАЗа садиться за руль этого самосвала никто не разрешит, ни представители завода, ни инстинкт самосохранения. Поэтому горько вздыхаем и смотрим дальше.

Рулевое колесо обычное, да и подрулевые переключатели точно такие же, как на тысячах других машин, даже обидно. Но, конечно, удобно: чем интуитивно понятнее управление, тем лучше.

Блок клавишей слева от руля нужен для управления всей светотехникой БЕЛАЗа. Кстати, обратили внимание, что наш самосвал без фар? Да, на заводе их не ставят вообще: для доставки машины заказчику после проверки всё равно надо её разбирать, поэтому смысла крепить оптику нет. Её проверяют в процессе сборки и сразу снимают.

Кнопками справа оператор управляет трансмиссией, дизелями, обогревом стёкол и стеклоочистителем. Тут же – блок управления отоплением и кондиционированием. А где же приборы?

Начнём с того, что даже при всём желании, соколином зрении и умении крутить головой на 360 градусов, всё равно невозможно увидеть габариты самосвала. А въехать на этом чудовище в другую технику или препятствие ой как опасно (в первую очередь – для другой техники и препятствий), поэтому БЕЛАЗ-75710 штатно оснащён устройством сигнализации приближения высоковольтной линии и системой видеообзора. На центральном экране и выводится вся информация и картинка видеообзора. То есть обычных стрелочных приборов на БЕЛАЗе нет, они ему просто не нужны. Вообще, выглядит кабина не слишком богато, да и материалы используются далеко не изысканные. Впрочем, зачем самосвалу кожа, дерево или хотя бы мягкий пластик? Ему всё это мещанство чуждо, как пролетарию – канарейка в клетке.

… И ещё несколько фактов Развесовка самосвала так рассчитана, что нагрузка на каждое из восьми колёс абсолютно одинаковая. Но вот ходы подвесок карьерного самосвала очень небольшие, и если водитель увидит перед собой сколько-нибудь существенное препятствие, лезть на него напролом он не станет, а вызовет бульдозер – грунт карьера должен быть подготовлен для передвижения такого автомобиля. Самосвал штатно оборудован не только автоматической системой пожаротушения, но и системой контроля давления в шинах, системой контроля загрузки и централизованной автоматической системой смазки. Электродинамическая тормозная система не только позволяет экономить ресурс колодок, но и способна очень быстро среагировать на торможение: переход с режима полной тяги в режим торможения занимает менее секунды. Ну, а отсутствие классической коробки передач позволяет делать разгон абсолютно равномерным и без перерывов на переключения передач.

Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет 64 км/ч. Медленно, но верно. Очень верно.

Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет 64 км/ч. Медленно, но верно. Очень верно.

  Автор публикации

Вконтакте

Facebook

Twitter

Google+

Pinterest

LiveJournal

Одноклассники

Мой мир

fotojoin.ru

Самый большой в мире самосвал БЕЛАЗ-75710. ФОТО, ВИДЕО

Мне довольно часто приходится фотографировать машины снизу: ходовую часть, элементы трансмиссии и прочие вещи, невидимые сверху. Как правило, для этого надо использовать подъёмник, иначе под машину не забраться. А вот просто ходить под автомобилем и щёлкать затвором мне пришлось впервые. Как, впрочем, и залезать по лестнице на уровень второго этажа, чтобы попасть в кабину самосвала. Да, размеры впечатляют, а конструкция – тем более: уж больно сильно БЕЛАЗ отличается от всего остального, что может ездить по земле. Предлагаю рассмотреть его подробно снизу доверху и оценить масштабы этого автомобиля.

Нужен – сделаем!

При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию.

Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн.

Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.

02. Максимальная скорость: 64 км/ч

До чего дошёл прогресс!

Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу.

Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем.

03. Радиус разворота: 45 м

Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть.

Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!

Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов.

Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.

Покрышки:
59/80R63 Bridgestone

05

Разумеется, есть и стояночный тормоз. Он обычный, дисковый.

Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.

БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.

06

В базовой комплектации есть и предпусковые подогреватели, которых тоже два – по числу дизелей.

Снизу видна и часть противопожарной защиты.

В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.

09

На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч.

Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.

11

Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.

12

Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло.

13

И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.

14

Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль, всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.

Теперь поднимемся на палубу – именно так называют площадку на «втором этаже» рядом с кабиной водителя (водителя, кстати, тут называют оператором, хотя сути дела это не меняет).

Итоговая мощность на колёсах: 6 520 л. с.

15

Всё выше и выше и выше!..

Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.

16

Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.

17

На самом деле, это воздушные фильтры.

18

Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.
Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.

19

Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.

20

Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма).

21

И почти посреди палубы, прямо из её поверхности, торчит ещё одна ёмкость. Это – «верхушечка» расширительного бачка. Так уж устроена система охлаждения, что бачок не может стоять ниже какого-либо из её элементов, поэтому он установлен так высоко.

22

На задней стенке кабины стоят радиаторы и вентиляторы кондиционера кабины. Зеркала заднего вида, издали кажущиеся маленькими, вблизи оказываются не намного меньше того, что висит у меня дома в прихожей. Речь идёт именно о левом зеркале, справа оно значительно меньше. Погуляв по палубе, насладившись собственным ничтожеством и величием грузовика, открываем дверь в кабину.

23

Дверцы открываются против хода движения. В этом есть определённый смысл: так удобнее садиться на место водителя, да и пассажира тоже.

ИТАК, РАССМАТРИВАЕМ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ.

Вроде бы всё достаточно стандартно, но некий диссонанс присутствует: как могут соседствовать селектор «коробки» и три педали на полу? Во-первых, вспомним, что собственно КПП тут нет в принципе. Коробки нет, а селектор есть: как-то задавать направление движения нужно. Справа от него – управление кузовом.

24

Так, а зачем третья педаль? А это ещё одна педаль тормоза. В центре, как и положено, педаль обычного гидравлического тормоза, а вместо рычага сцепления – педаль электродинамического тормоза. Хочется, конечно, понажимать на все это, но нельзя – даже с грузовой категорией «С» без специального удостоверения оператора БЕЛАЗа садиться за руль этого самосвала никто не разрешит, ни представители завода, ни инстинкт самосохранения. Поэтому горько вздыхаем и смотрим дальше.


zema.su

самые большие автомобили в мире!: nosikot


Это мой снимок, а внизу тот, что ушел в Кузбасс

Несколько дней назад сьездил в Жодино — просто посмотреть на самые большие грузовики в мире, а именно — БелАз-75710, карьерный самослав грузоподьемностью 450т!
Правда 3 года  назад заради капиталистических клоунов из книжки рекордов Гиннеса в машину насыпали больше 500т (грузили почти 12 ч, индикаторы для экскаваторщика ус тановлены сверху) и проехались по заводскому полигону, с учетом массы пустой машины в 360т вместе вышло 860 — видео внизу…
Всего с 2013 года выпущено 3 таких таких машины (стоимость в базовой комплектации — ок. 7 млн.долл.), одна работает на Кузбассе, 2 пока на заводе — на площадке и в цеху.
Несколько цифирей:
— покрышки (их 8) — 4м в диаметре, 70 тыс.долл. за штуку, по спецзаказу делает японский Бриджстоун
— ГЭУ — дизель-электрическая — 2 дизеля Детройт-дизель по 2.300 л.с., электрическая часть (2 тяговых генератора, 4 мотор-колеса, система управления) Сименс (пытались заказать Силовым машинам, но те не смогли…)
— максимальная скорость — 64 км/ч
— заправочные обьемы (по памяти) — 5.600л соляры, 600л машинного масла, 1.000л гидравлики
— самосвал оборудован датчиками для обнаружения человеков, вкл. под машиной, кабина — системой безопасности при перевороте.
Сам завод (9.000 работников, средняя з/п — 600 долл.) является одним из крупнейших поставщиков валюты в республике — практически вся продукция идет на экспорт (кроме малых машин), в т.ч. 45% — за пределы бывш. СССР.
В год производится ок. 2.000 карьерных самосвалов (30% мирового рынка, другие — Катерпиллер, Комацу, Либхерр, китайцев на нем пока нет…), в 2003 году к БелАзу «прирезали» могилевский завод (МоАз). А началось все с передачи с МАЗа пр-ва 25-тонника МАЗ-525, машина собственной конструкции появилась в 1961 г.
В 2003-08 гг проведено эскизное проектирование карьерного самосвала грузоподьемностью 560т (макет — на фото внизу), по заказу чилийской горнорудной компании, но дело заглохло, вдобавок шинники сказали, что не смогут пока сделать такие колеса

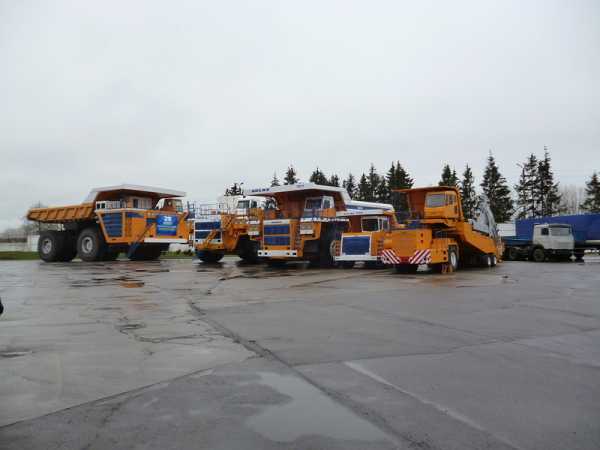

Фото с завода:

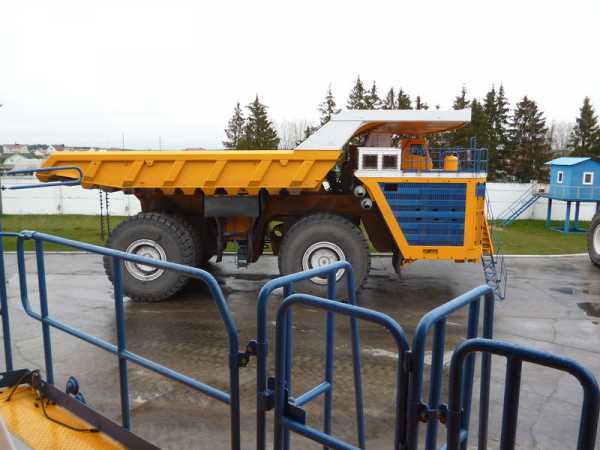

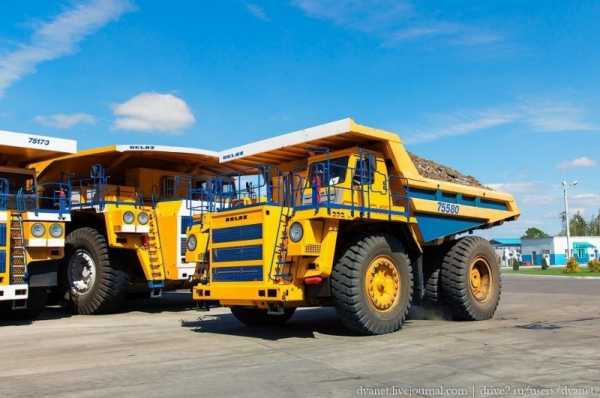

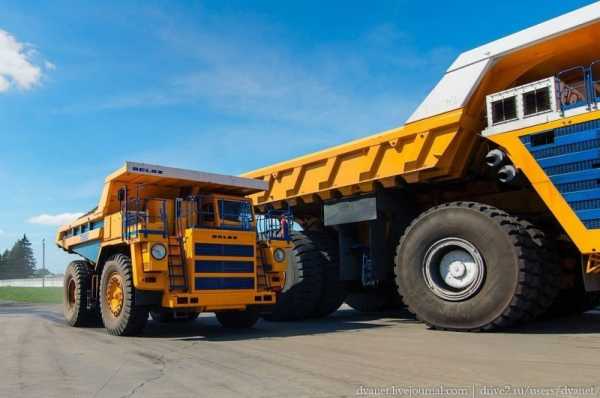

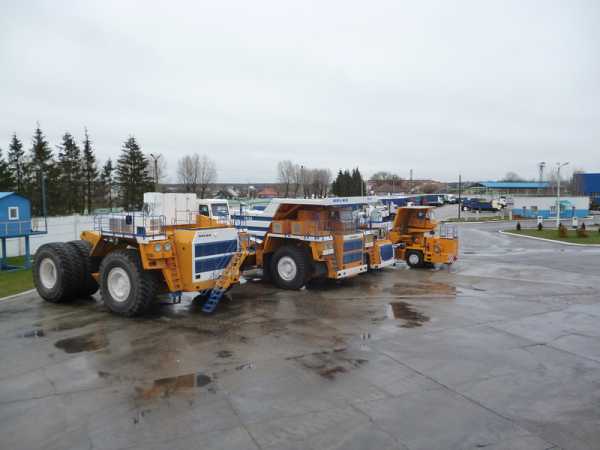

Справа — предыдущий флагман — 360-тонник



Печенье в столовой

Постоянно путалась под ногами какая-то местная сьемочная группа…

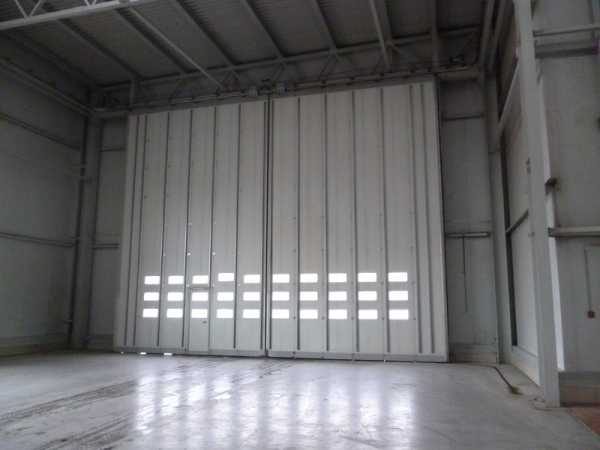

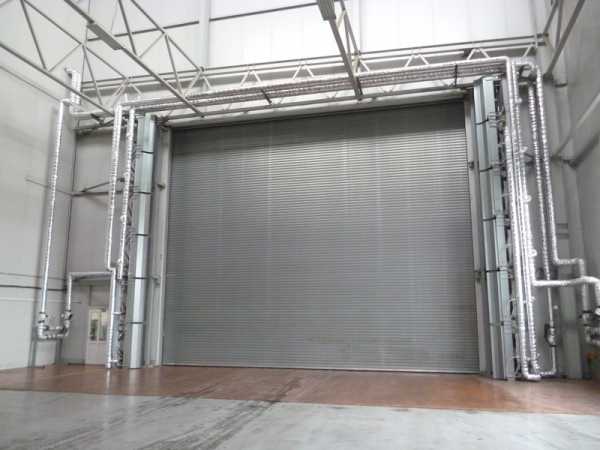

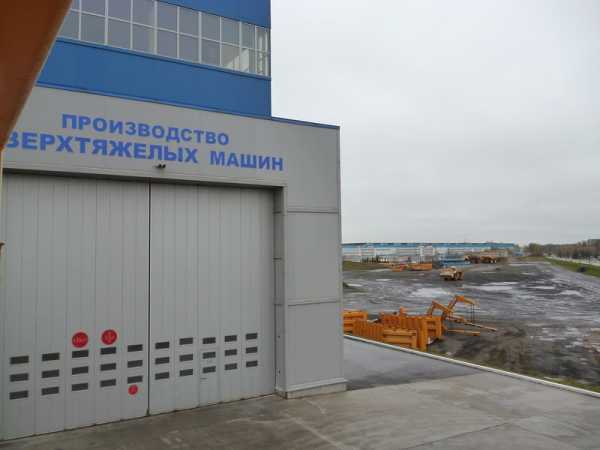

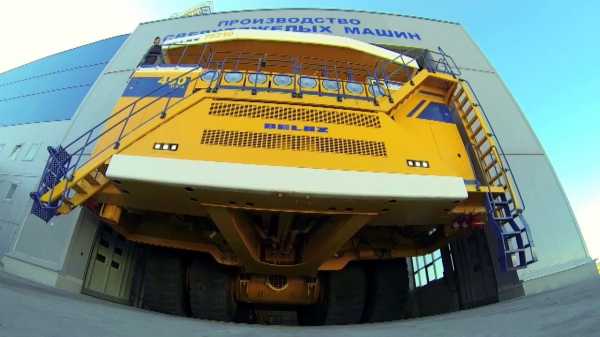

Ворота из к-рых и вылазят динозавры — внизу не мое фото

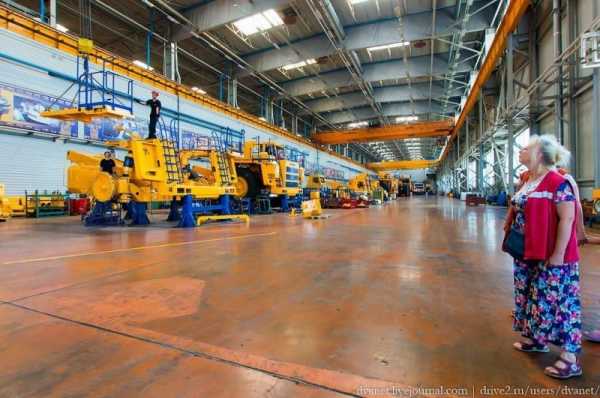

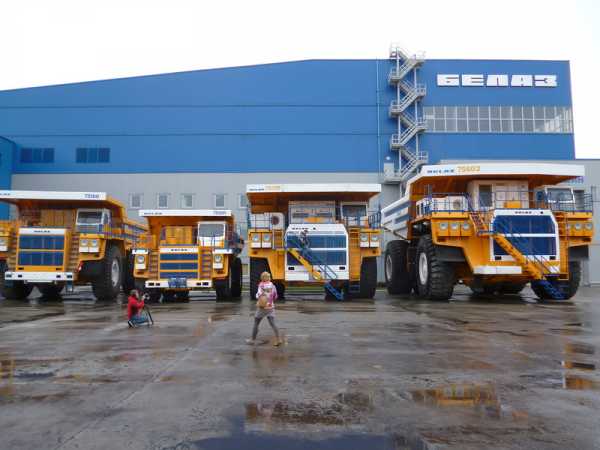

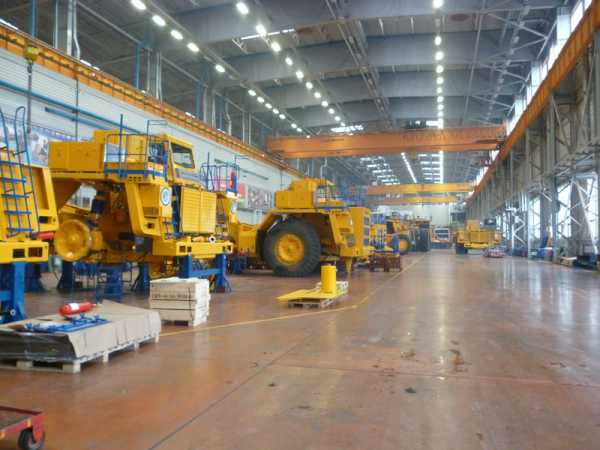

Сборочный цех самых больших — вообще их 3 на заводе — по типоразмерам (2-й 450-тонник стоит на дальнем плане в центре, задом)



С палубы 360-тонника (наклонная лестница, говорят, сделана по просьбе женщин-водителей)


Кусок полигона

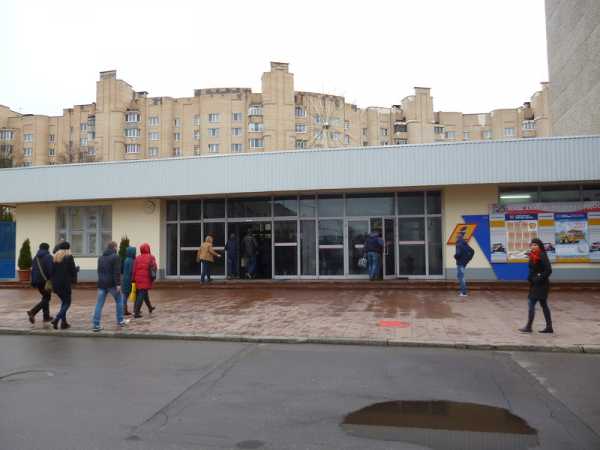

Проходная

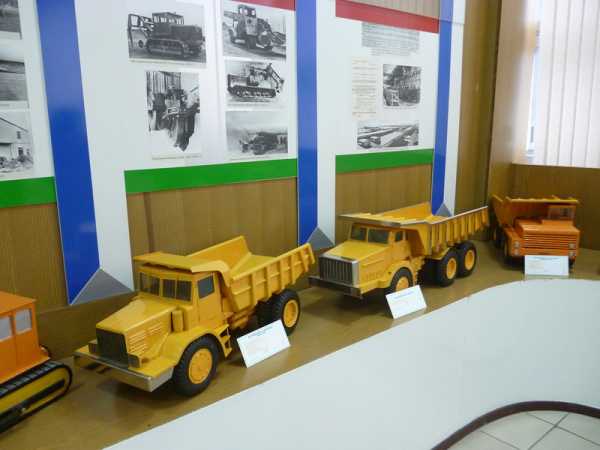

В музее — на первом фото МАЗы и первый БелАз — «короткий»

Стенд Гиннеса


Подарки от бобров и из Японии

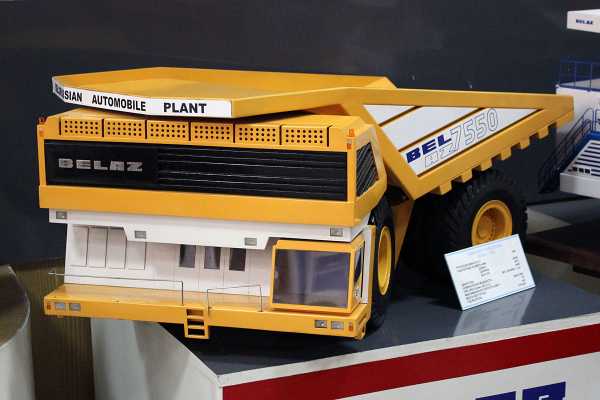

Слева — макет 560-тонника, ниже — не моя фотка, но она поудачнее:

Видео рекордного заезда:

nosikot.livejournal.com

Сильные Новости — Гомель сегодня

ОАО «БелАЗ» — управляющая компания «БелАЗ-Холдинга» создало самый большой в мире самосвал грузоподъемностью 450 т. Сегодня он впервые представлен на испытательном полигоне Белорусского автомобильного завода, передает корреспондент БелТА.

Как сообщил главный конструктор по карьерной технике БелАЗа Леонид Трухнов, предприятие первым среди других производителей карьерной техники создало такую машину. «Мы готовим документы для представления самосвала грузоподъемностью 450 т в Книгу рекордов Гиннесса», — сказал он.

До этого самая большая грузоподъемность самосвалов БелАЗ составляла 360 т. Такие машины в мире сегодня выпускают пять фирм. Компания Liebherr с машиной такой грузоподъемности вошла в Книгу рекордов Гиннесса 10 лет назад. БелАЗ создал машину грузоподъемностью 360 т в 2007 году, в 2005-м был изготовлен 320-тонный гигант.

Карьерный самосвал БелАЗ-75710 грузоподъемностью 450 т (500 коротких тонн) с электромеханической трансмиссией переменного тока предназначен для перевозки горной массы в сложных горнотехнических условиях глубоких карьеров, на открытых разработках месторождений полезных ископаемых по технологическим дорогам в различных климатических условиях эксплуатации при температуре воздуха от 50 градусов мороза до плюс 50 градусов. На нем установлены два дизельных двигателя. Гидросистема объединенная для опрокидывающего механизма кузова, рулевого управления и тормозной системы. Общая масса самосвала 810 т. Кабина двухместная с системой безопасности ROPS в соответствии с ISO 3471, регулируемым сидением водителя, соответствует требованиям стандартов по уровню шума, вибрации, концентрации вредных веществ и запыленности воздуха. На машине установлены шины производства компании Michelin. Шины радиальные бескамерные, пневматические. В машине 8 колес. Алгоритм управления самосвалом 450 т такой же, как и его предшественника 360 т. Максимальная скорость машины 64 км/ч.

gomel.today

Экскурсия на БелАЗ и самый большой грузовик планеты (13 фото) . Чёрт побери

Самый большой грузовик планеты… Флагман мировой карьерной флотилии… Нет равных по грузоподъемности… Настоящая война автожурналистов, где в качестве оружия можно использовать прилагательные в превосходной степени, но только на русском. В вашей статье он самый большой, а в нашей – наисамейший!


Вот что такое большой? А самый большой в мире – это какой? Человек всегда сравнивает с чем-то привычным, с какими-то известными ему ориентирами. Джимник в стоке – маленький. Патрол на 42 колесах – огромный. А этот БелАЗ… Он поначалу даже и не воспринимается, как грузовик.

То, что нужны привычные маркеры, я еще по восприятию высоты понял, когда залезал на заброшенную вышку под Электросталью. Пока лезешь на высоте девятиэтажки, то страшно от высоты – жуть. А на высоте 200 метров уже вроде и ничего так. GoogleMaps только виден внизу, но он же не страшный. Хотя кого я обманываю? Страшно, конечно, но по-другому.

Ладно, давайте добавим в качестве привычного ориентира человека, с трудом достающего даже до центра ступицы. Теперь можно хоть приблизительно оценить размеры этой штуки.

Для фотографов возможен другой ориентир – эта махина с трудом влезает в объектив 10мм:

На экскурсию на БелАЗ может попасть любой желающий. Нужно только предварительно написать письмо на адрес [email protected] и согласовать время.


И никаких мутных турфирм–посредников! Приезжаете любым удобным способом в центр белазостроения Жодино, что в 60 километрах от Минска, оплачиваете экскурсию на проходной, получаете оранжевую жилетку и добро пожаловать. В музей… Слушать лекцию по технике безопасности… И расписываться в журнале о прохождении инструктажа, куда же без этого… 🙂


Музей достаточно интересный, на самом деле. С самой большой стены на посетителей смотрит своим фирменным прищуром Александр Лукашенко. Да и пациенты должны окончательно дозреть до посещения экспозиционной площадки, куда всех везут на автобусе, потому что территория завода сопоставима со спальными районами Жодино.


Все грузовики собирают по предварительному заказу, под конкретного покупателя. Цены тоже формируются с учетом конкретного заказчика и зависят от множества факторов. Тут не конвейерное производство, завод вынужден подстраиваться и вполне может устанавливать на технику, к примеру, разные двигатели.


Все грузовики сначала собираются на заводе, проходят обкатку на полигоне для выявления и устранения всех детских болячек. А потом разбираются.

БелАзы не могут передвигаться по дорогам общего пользования, поэтому до конкретного клиента машины отправляются в разобранном виде, в основном по железной дороге. Но могут лететь и грузовыми самолетами, тут все зависит от географии заказчика.

Понятно, что условия доставки прямо влияют на конечную цену. На месте машины собирают дилеры, для которых проводится отдельное обучение:


Мимо проносится груженый 90-тонник, выезжающий с полигона. Очень большой, но стоящему на заднем фоне 450-тоннику 75710 дышит фактически в пупок.

Любые характеристики этого самосвала переходят из разряда «дофига» в какие-то космические величины, которые среднестатистическим человеком воспринимаются несколько отстраненно.

Две дизельные установки, суммарной мощностью почти 4600 лошадиных сил, крутят два электрогенератора, которые питают четыре мотор-колеса. 5600 литров топлива на борту, 538 литров машинного масла:

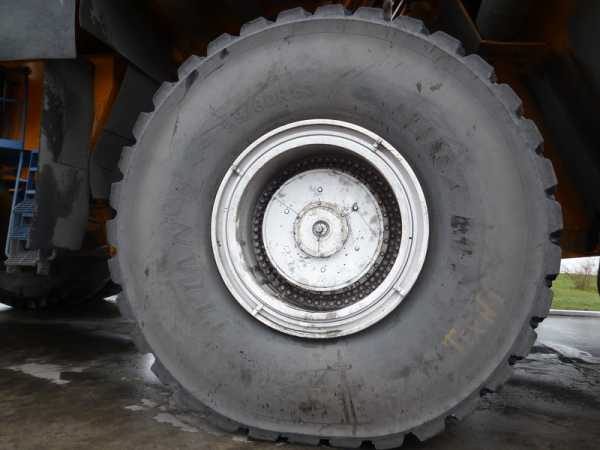

Это колесо 450-тонника. 4 метра в высоту и 5.5 тонны весом. Таких у него восемь штук. И это самое слабое звено.

Именно от несущей способности колес отталкивались разработчики, то есть фактически грузовик был построен вокруг этих колес. Самых больших в мире, конечно же. Делают такие колеса Bridgestone или Michelin, но на мелочь до 220 тонн устанавливают белорусские шины.

Из интересного – очень многое привязывается к таким факторам, которые на первый взгляд не являются блокирующими. Например, на 450-тонник завод поставил бы и еще большие колеса, но есть затык – они не помещаются на железнодорожную платформу:

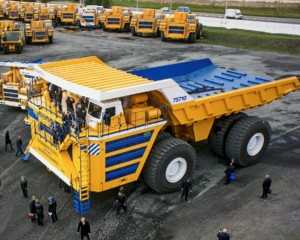

Ширина технологических дорог в карьерах, по которым придется кататься БелАЗу 75710, имеют габаритные ограничения, поэтому требования к этим параметрам машины были достаточно жесткими, как и к радиусу поворота.

Тут нет привычных поворачивающихся передних колес, используется схема с поворотными мостами. Это такой «экскаватор вверх ногами». В экскаваторе шасси неподвижно, а корпус вращается, в БелАЗе-75710 же неподвижным остается корпус, а поворачиваются расположенные под рамой мосты.

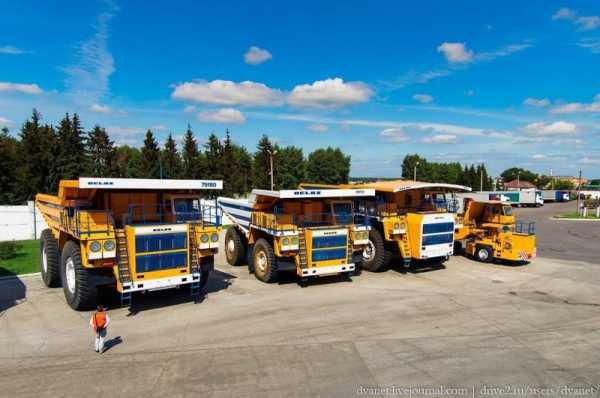

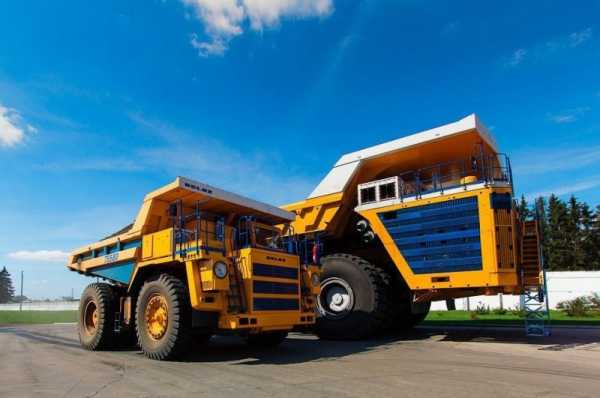

На картинке 90-тонник возвращается на полигон. Несмотря на то, что многотонная машина экономически более выгодна, есть ограничения, которые блокируют возможность их использования. Это размеры карьеров.

Поэтому «малыши» продолжают активно использоваться.

Это сборочный цех. Тут, как видно, нет никакого конвейера и самосвалы собираются на одном месте:

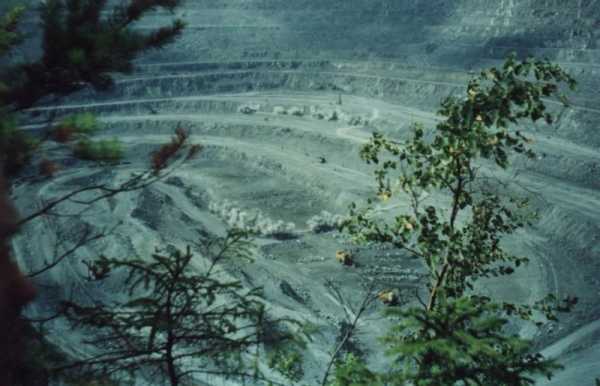

Когда-то очень давно у меня была возможность посмотреть на этих гигантов в естественной среде обитания. И поверьте, там они не выглядят очень большими.

Приношу свои извинения за качество фото, тогда все поголовно снимали на тапки:

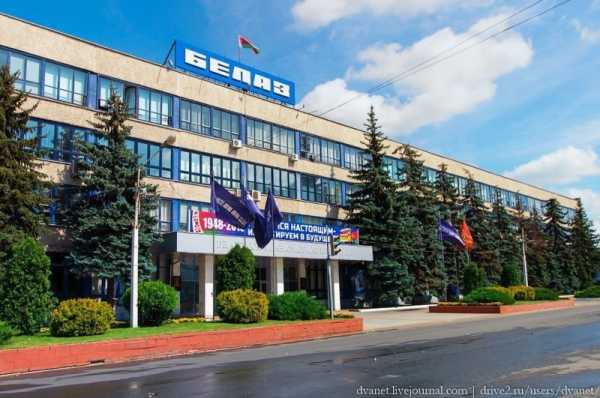

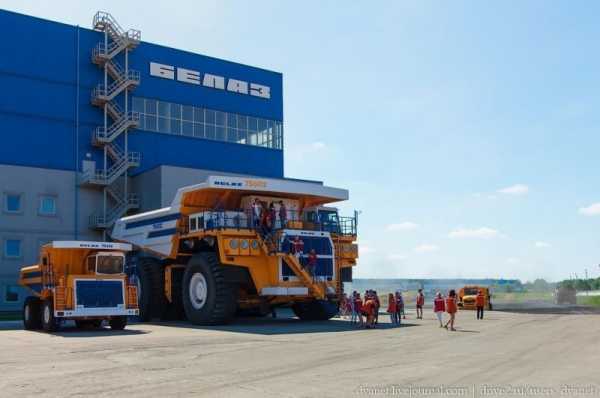

В общем, будете в Беларуси – заезжайте на БелАЗ. Тут интересно, а в конце еще и печеньками угощают:

chert-poberi.ru

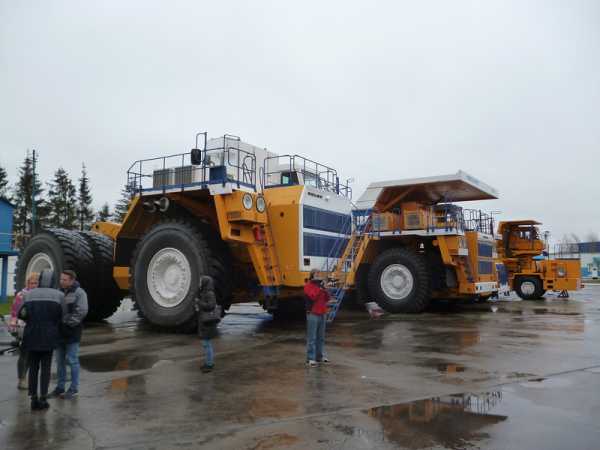

Самые большие БелАЗы в мире и другие огромные грузовики

Фото — самый большой белаз в мире

Когда добыча полезных ископаемых переместилась на территории рудников и открытых разработок, обычные, даже самые мощные грузовики, уже не годились, — какой смысл черпать гору чайной ложкой? На смену шло новое поколение супермеханизмов, мощных и большегрузных, — карьерные самосвалы.

БелАЗ 75600

Самые большие БелАЗы в мире делаются, как всем известно, на Белорусском автомобильном заводе, причем еще с 1961 года. Среди карьерной техники этот представитель элитного класса «трехсоттонников» — наибольший «белорус» в настоящее время. При полном весе в 560 тонн берет в кузов 320 тонн. В его 18-цилиндровый V-образный турбодизель объемом 77,6 л «запряжено» 3546 «лошадей». Стандартный бак «белоруса» вмещает 4375 литров солярки, так что при среднем расходе топлива в 500-550 л полная заправка как раз рассчитана на одну рабочую смену. Мощная гидравлическая система, залитая 600 литрами масла, обеспечивает в рабочем контуре давление 165 атмосфер.

Однако на БелАЗе не намерены почивать на лаврах, и на подходе следующий самый большой белаз в мире — БелАЗ 75601, представленный в 2010 году, с двигателем мощностью 3750 л.с. и грузоподъемностью 360 т.

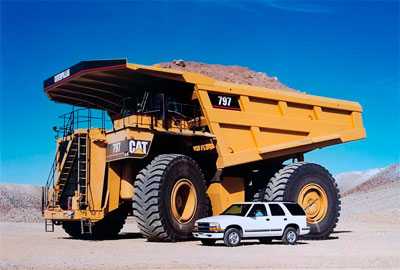

Caterpillar 797B

Творение самого известного производителя тяжелой техники на удивление похоже по конструкции на обычный классический грузовик: задний привод, передние колеса управляемые, турбодизель, гидромеханика на трансмиссии. При полном весе более 623 т (в том числе четыре шины массой более 5 т каждая) «американец» может поднять 345 т. В нутре монстра прячется поистине монстр-двигатель: 24-цилиндровый, с объемом 117 л! Только вот мощности у него всего на четыре «лошади» больше, чем у «белоруса». В бак помещается 6800 т топлива. Несмотря на заурядность рабочего места, водитель может похвастать, что управляет одним из самых компьютеризированных супертяжей в карьере.

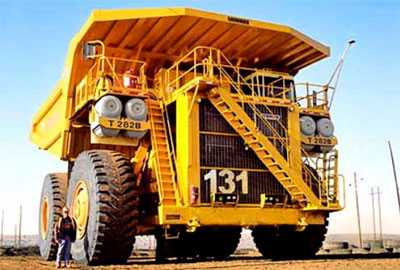

Liebherr-T282B

«Немец» попросту уделал всех одной левой покрышкой, вдвое большей человеческого роста. Когда он впервые в 2007-м «въехал» на строительную выставку в Германии, его иначе как «восьмым чудом света» не называли. Это абсолютный рекордсмен по перевозке груза — 363 тонны! А снаряженный вес Liebherr-T282B — 230 тонн, на 80 тонн меньше, чем у «американца». На самом большом самосвале в мире стоит 20-цилиндровое 90-литровое «сердце» Detroit Diesel мощностью 3650 л.с. Гидравлика обеспечивает эффективное торможение колес, рулевое управление и систему опрокидывания кузова.

«Немец» (кто бы удивлялся!) имеет чистую аккуратную кабину с жидкокристаллической приборной панелью, в которой тепло в холода и прохладно в жару, куда не проникают ни шум, ни пыль. В качестве приятного бонуса — наличие современной аудиосистемы.

Komatsu 930E-3SE

При полном весе в 504 тонны перевозит в кузове до 290 тонн. (Кузов огромный — в нем поместится средних размеров загородный коттедж.) Оснащен 18-цилиндровым турбодизелем мощностью 3,5 тыс. «лошадей». Для того, чтобы достичь такой мощности, дизель развивает просто убийственный крутящий момент — 1900 об/мин! Помимо металла, в супертяже немало и жидкости: 340 л моторного масла в системе смазки, 719 л антифриза в системе охлаждения. Максимальная скорость — 64,5 км/ч.

megatopof.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
