Характеристики БЕЛАЗ-75710. Обзор самосвала БЕЛАЗ-75710
- 1. Технические характеристики БЕЛАЗ-75710
- 2. Расход топлива БЕЛАЗ-75710
- 3. Технические характеристики в цифрах: размеры и грузоподъемность БЕЛАЗ-75710
- 4. Объем заправочных емкостей
- 5. Шины
- 6. Комплектация
- 7. Видео
Источник фото: maxi-exkavator.ruФото самосвала БЕЛАЗ-75710
Технические характеристики БЕЛАЗ-75710
Двигатели
Одной из самых важных технических характеристик любой машины является мощность. В самом большом самосвале этот показатель достигает 4 600 «лошадей». Такую силу БЕЛАЗу-75710 обеспечивают два 4-тактных дизельных двигателя MTU DD 16V4000 с V-образным размещением цилиндров. Экокласс силовой установки — Tier 1. Запускается мотор пневмостартерной системой. Есть также жидкостная система предпускового подогрева. Очистка воздуха происходит в три этапа (сухие фильтрующие элементы). Двухконтурная жидкостная система охлаждения имеет принудительную циркуляцию, в качестве привода крыльчатки выступает гидромуфта с автоуправлением.
Масло охлаждается при помощи водомасляного теплообменника. Смазка силового агрегата осуществляется под давлением с использованием «мокрого» поддона.
| Номинальная мощность при 1 900 об/мин | 1 715 кВт (2 300 л.с.) |
| Максимальный крутящий момент при 1 500 об/мин | 9 313 Н*м |
| Количество цилиндров | 16 |
| Рабочий объем цилиндров | 65 л |
| Диаметр цилиндра | 165 мм |
| Ход поршня | 190 мм |
Электрическая трансмиссия
Два мощных двигателя MTU обеспечивают работу тяговой установки Siemens MMT500. Она, в свою очередь, включает в себя два генератора YJ177A суммарной мощностью 3 408 кВт и четыре электромотора 1TB3026-0G-03 (мощность каждого — 1 200 кВт), которые размещены внутри ступиц колес. Стоит отметить также, что в трансмиссии отсутствуют узлы, которые подвержены износу.
Источник фото: maxi-exkavator.ruФото самосвала БЕЛАЗ-75710
Электромотор, или по-другому его называют мотор-колесом, оснащен двухрядным планетарным дифференциальным редуктором. Передаточное число составляет 29,20. Замена любой детали редуктора осуществляется без демонтажа шин. Редуктор сконструирован таким образом, что деформации, которые возникают в процессе эксплуатации, не влияют на работу подшипников и шестерен.
Тормозная система
Тормоза самосвала БЕЛАЗ-75710 включают в себя рабочую, стояночную, вспомогательную и запасную системы. Рабочая система представлена сухими дисковыми тормозами на передних и задних колесах с авторегулированием зазора. Причем на задних колесах диски установлены на валах тяговых электромоторов. Стояночный тормоз состоит из двух механизмов, которые расположены на внешнем тормозном диске тягового электродвигателя (пружинный привод и гидравлическое управление). Вспомогательная система предусматривает электродинамическое торможение тяговыми электромоторами в генераторном режиме (принудительное охлаждение тормозных резисторов).
И, наконец, запасная система, которая задействует замедлитель, контур рабочей тормозной системы и стояночный тормоз. Стоит отметить, что в конструкции стояночного и рабочих тормозов используется одна унифицированная тормозная накладка.
Рама
Рама БЕЛАЗа-75710 кардинально отличается от всех других самосвалов, так как в нее вмонтированы два поворотных шарнирных элемента с уникальными подшипниками диаметром 2,75 м. На этих элементах вращаются огромные управляемые мосты. Стоит отметить, что рама самосвала изготовлена из высокопрочной низколегированной шведской стали Weldox-800.
Подвеска и рулевое управление
Рулевое управление самосвала БЕЛАЗ-75710 — гидрообъемное, соответствует требованиям стандарта ISO 5010. Безопасность в экстренной ситуации обеспечивают пневмогидроаккумуляторы. На рулевой механизм установлено 4 цилиндра, по 2 на каждый мост. Высокая маневренность самосвала достигнута благодаря короткой колесной базе и двум управляемым мостам.
Источник фото: maxi-exkavator.
ruРасход топлива БЕЛАЗ-75710 составляет 340 литров в час
Зависимая подвеска самосвала БЕЛАЗ-75710 оснащена пневмогидравлическими цилиндрами со встроенными гидравлическими амортизаторами (по 2 на задний мост и переднюю ось).
| Ход переднего поршня цилиндра | 200 мм |
| Ход заднего поршня цилиндра | 170 мм |
| Угол поворота управляемых колес | 39° |
| Радиус поворота | 19,8 м |
| Габаритный диаметр поворота | 45 м |
Гидравлическая система
Объединенная гидросистема тормозов, опрокидывающего и рулевого механизмов позволяет уменьшить количество гидроузлов в приводе (бак для масла тоже общий) и унифицировать гидропривод. Установленные регулируемые насосы с автоматической разгрузкой обеспечивают охлаждение гидравлической жидкости без использования радиаторов и снижают потери мощности в приводе.
Так, когда поднимается самосвальная платформа, рулевое управление выключается, чтобы весь объем гидромасла был задействован на подъем.
Кабина и кузов
На БЕЛАЗ-75710 установлена двухместная кабина, которая соответствует стандартам EN 474-1 и EN 474-6. Так, уровень шума составляет не более 80 дБ. В кабине установлено сиденье для пассажира. Водительское кресло пневмоподрессоренное, регулируемое. Рабочее место отвечает требованиям системы безопасности ROPS.
Кузов ковшового типа соответствует требованиям безопасности FOPS. Он оборудован защитным козырьком, устройством для механического стопорения в поднятом положении, обогревом отработавшими газами двигателя, камнеотбойниками и камневыталкивателями.
Расход топлива БЕЛАЗ-75710
Удельный расход топлива самосвала БЕЛАЗ-75710 при номинальной мощности составляет 198 г/кВт*ч. Воспользовавшись формулой реального потребления топлива Q = Nq/(1000*R*k1), получаем, что за час машина расходует 340 литров. Стоит отметить, что самосвал оборудован двумя топливными баками общим объемом 3 600 литров.
Максимальная скорость, которую может развивать грузовик — 60 км/ч. Интересно, что если кузов самосвала не загружен, с целью экономии работает один из двух двигателей поочередно (чтобы износ моторов происходил равномерно).
Технические характеристики в цифрах: размеры и грузоподъемность БЕЛАЗ-75710
| Длина | 20,6 м |
| Ширина | 9,75 м |
| Высота | 9,17 м |
| Ширина колесной базы | 8 м |
| Масса без груза | 360 т |
| Полная масса | 810 т |
| Грузоподъемность | 450 т |
| Геометрический объем кузова | 164,9 м³ |
| Объем кузова с «шапкой» | 268,3 м³ |
Объем заправочных емкостей
| Топливный бак | 2×2 800 л |
| Система охлаждения двигателя | 2×690 л |
| Система смазки двигателя | 2×225 л |
| Гидравлическая система | 2 800 л |
| Редукторы мотор-колес | 600 л (150х4) |
| Передние цилиндры подвески | 127,6 л (63,8х2) |
| Задние цилиндры подвески | 127,6 л (63,8х2) |
Шины
На БЕЛАЗ-75710 устанавливаются пневматические бескамерные шины 59/80R63.
| Внутреннее давление | 0,7 мПа |
| Обозначение обода | 44.00-63/5.0 |
Комплектация
БЕЛАЗ-75710 в стандартной комплектации оснащается предпусковым подогревателем двигателя, устройством сигнализации приближения к высоковольтной линии, системами быстрой заправки топлива и технических жидкостей, отопительно-кондиционерным блоком, а также различными системами: пожаротушения с автоуправлением, контроля загрузки и топлива с выведением на цифровое табло, контроля давления в шинах, активного видеообзора и др.
Видео
Видео с канала «Информационное агентство БелТА»
БелАЗ-75710: технические характеристики
Больше не бывает
Этому самосвалу нет равных по грузоподъёмности в мире.
Специалисты Белорусского автозавода намного превзошли своих коллег – производителей сверхтяжёлой техники из Германии и США, создав гигантский БелАЗ-75710. Грузоподъёмность данной модели составляет 450 тонн. В начале 2014 года БелАЗ-75710 установил абсолютный рекорд, когда провёз по испытательному полигону груз массой в 503 с половиной тонны. Представляем Вашему вниманию полный обзор этого уникального карьерного самосвала.
Содержание
1. Практическое применение и рабочие моменты
2. История создания модели и её ближайший по ТТХ аналог
3. Технические характеристики БелАЗ‑75501
3.1 Рама сверх-самосвала
3.2 Двигатели и электромеханическая трансмиссия
3.3 Особенности тормозной системы БелАЗ‑75710
3.4 Ходовая часть и рулевое управление самосвала БелАЗ‑75710
3.5 Гидравлика БелАЗ‑75710
3.6 Технические характеристики БелАЗ‑75710 в цифрах
4. Системы безопасности
5. Кабина БелАЗ‑75710
6. Стоимость самосвала БелАЗ‑75710
Сразу стоит отметить, что БелАЗ-75710 – это не просто выставочный образец, как можно подумать сначала.
И не единственный в своём роде «грузовик-рекордсмен», этакая «рекламная витрина» Белорусского автозавода. Разумеется, Жодинское предприятие давно в рекламе не нуждается. Это – серийная модель!
Первый же экземпляр самого большого на планете грузовика вскоре после своего появления на публике (осенью 2013 года, на 65-м дне рождения завода БелАЗ), уже отправился трудиться на угольном разрезе «Черниговец», что в городе Берёзовском, на Кузбассе. Вслед за ним было построено ещё несколько этих уникальных автомобилей, также поставленных в Кемеровскую область.
Практическое применение и рабочие моменты
Главной причиной появления этого сверхтяжёлого самосвала стала не гигантомания его создателей и не их стремление к рекордам, а обыкновенный экономический расчёт. Потому как, в конечном итоге, один такой 450-тонник даёт ощутимую экономию в эксплуатации, по сравнению с двумя-тремя карьерными самосвалами меньшей грузоподъёмности. Несмотря на свою практически «ручную» сборку и дорогостоящее техобслуживание.
БелАЗ-75710 обеспечивает не только рекордную грузоподъёмность, но и самую низкую себестоимость перевозки одной тонны породы в мире.
Каким бы ни был коммерческий автомобиль: малым, большим или сверхбольшим, самыми важными вопросами для его потенциальных покупателей были и остаются сроки эксплуатации данной техники и расход топлива, который она демонстрирует. Рабочий ресурс карьерных самосвалов невелик: в среднем они работают в полном режиме примерно 5-6 лет. И сверхмощный 450-тонник БелАЗ-75710 не является исключением из этого правила.
Но: рабочая смена БелАЗа в карьере продолжается 23 часа в сутки! (Один час, в среднем, тратится на дозаправку и смену водителя). Пробег за указанный 5/6-летний срок эксплуатации накапливается более чем в 500 тысяч километров. После списания выработавшие свой ресурс БелАЗы используются для ремонта тех самосвалов, что находятся «в строю», что также способствует снижению их себестоимости.
Что касается расхода горючего, то он составляет, по максимуму, около 470 литров дизтоплива в час (для полностью гружёного автомобиля БелАЗ-75710).
Для самосвала, едущего «порожняком», данный показатель в несколько раз меньше. Расход огромный. Но всё же гораздо более выгодный, по сравнению с одновременным использованием 2-3 грузовиков меньшей грузоподъёмности.
БелАЗ‑75710 на испытательном полигоне.
Дизельных двигателей у БелАЗ-75710 два; каждый из них работает в паре со своим генератором; все системы, отвечающие за обеспечение работы моторов, у каждого из них независимые. В связи с этим некоторые утверждают, что без нагрузки БелАЗ-75710 движется, задействуя только один мотор, для экономии горючего, а оба мотора вместе включаются в работу только при перевозке груза.
На самом деле это не так. Конечно, такая схема работы двигателей гиганта теоретически возможна, но практически она ещё не реализована. Пока. Потому что такие планы у конструкторского бюро Белорусского автозавода есть. Ведь это действительно поможет сэкономить большое количество дизтоплива, ещё более повысив экономическую отдачу от эксплуатации сверхтяжёлого самосвала.
Планы эти уже близки к осуществлению, и скоро порожний БелАЗ-75710 будет передвигаться на одном дизеле, а у загруженного будет подключаться второй. Причём для равномерности износа левый и правый двигатели на холостом пробеге будут включаться поочередно. Пока же экономию топлива обеспечивает другое новое инженерное решение – применение одновременно двух дифференциалов – меж-осевого и меж-бортового.
Все условия для продажи, дальнейшей модернизации и развития у модели БелАЗ-75710 есть. Циклично повторяющиеся кризисы в мировой экономике способствовали появлению у производственников настойчивого стремления снижать расходы на добычу и транспортировку полезных ископаемых. Гигантский самосвал из Белоруссии как раз подходит для удовлетворения этих стремлений, когда речь идёт о промышленных разработках угля и руды в открытых карьерах. Поэтому современным экономическим реалиям БелАЗ-75710 соответствует.
История создания модели и её ближайший по ТТХ аналог
Поскольку в карьерных разработках сложились определённые габаритные ограничения, связанные, в том числе, и с шириной технологических дорог, БелАЗу-75710 нужно, несмотря на свои исполинские размеры, им соответствовать, и по радиусу поворота/разворота быть сопоставимым с гораздо более компактными «собратьями».
Это потребовало от инженеров создания новой и весьма изощрённой схемы управления. Для такого гиганта, да ещё и с двухскатной передней ошиновкой, обыкновенный вариант, с передними поворачивающимися колёсами не подойдёт. Других вариантов только два: это шарнирно-сочленённая рама и поворотные мосты. Однако в первом случае узлу шарнирного сочленения нужно было бы испытывать ужасающие нагрузки, в связи с чем шарнир пришлось бы увеличить до невероятных размеров. Поэтому на вооружение взяли схему №2.
Конструкторы назвали механизм с поворотными мостами «экскаватором вверх ногами». Потому что в экскаваторе шасси неподвижно, а корпус вращается; а в гигантском БелАЗе неподвижным остаётся корпус, а поворачиваются расположенные под рамой мосты.
Наглядно: БелАЗ‑75710 и автомобиль «Волга».
Эта новая система, как и многое другое новое, является «хорошо забытым старым». Поскольку ещё в начале 70-х годов ХХ века специалисты Белорусского автозавода пытались разработать подобный грузовик – с двумя поворотными мостами на восьми шинах.
На компонентах 42-тонного БелАЗа был построен специальный «экспериментально-передвижной стенд», на котором обкатывали и оттачивали данную схему управления.
В 1977-м году данное технологическое решение было, с переменным успехом, опробовано на более тяжёлой экспериментальной автомашине – БелАЗ‑7520. Этот самосвал грузоподъёмностью 110 тонн с поворотными мостами получился слишком высоким. Поэтому схема управления с поворотными мостами была отправлена «под сукно».
В 1990-м году тему возродили и разработали уже совершенно в новом качестве. Первым предшественником БелАЗ-75710 стал первый реально эксплуатируемый коммерческий сверхтяжёлый грузовик на восьми шинах – 280‑тонный БелАЗ‑75501. Он был рекордсменом по грузоподъёмности среди БелАЗов вплоть до 2005 года, когда был выпущен второй предшественник БелАЗ-75710 – 320-тонный БелАЗ‑75600, базирующийся на шести колёсах с размером шин 55/80R63.
Необходимо отметить, что возможности грузоподъёмности карьерных самосвалов напрямую зависели и зависят от возможностей шинной промышленности, и растут вместе с ней.
Когда компания «Бриджстоун» смогла предложить ещё более усиленные шины размером 59/80R63, в 2010 году, БелАЗ‑75600 смог «принимать на борт» уже не 320, а 360 тонн.
И сверхгигант БелАЗ-75710 тоже «встал» на эти шины. Только одна такая покрышка весит пять с половиной тонн! Кстати, «Бриджстоун»ами были укомплектованы только первые самосвалы. В последующем выпуск этой современной продукции освоили и на «БелШине».

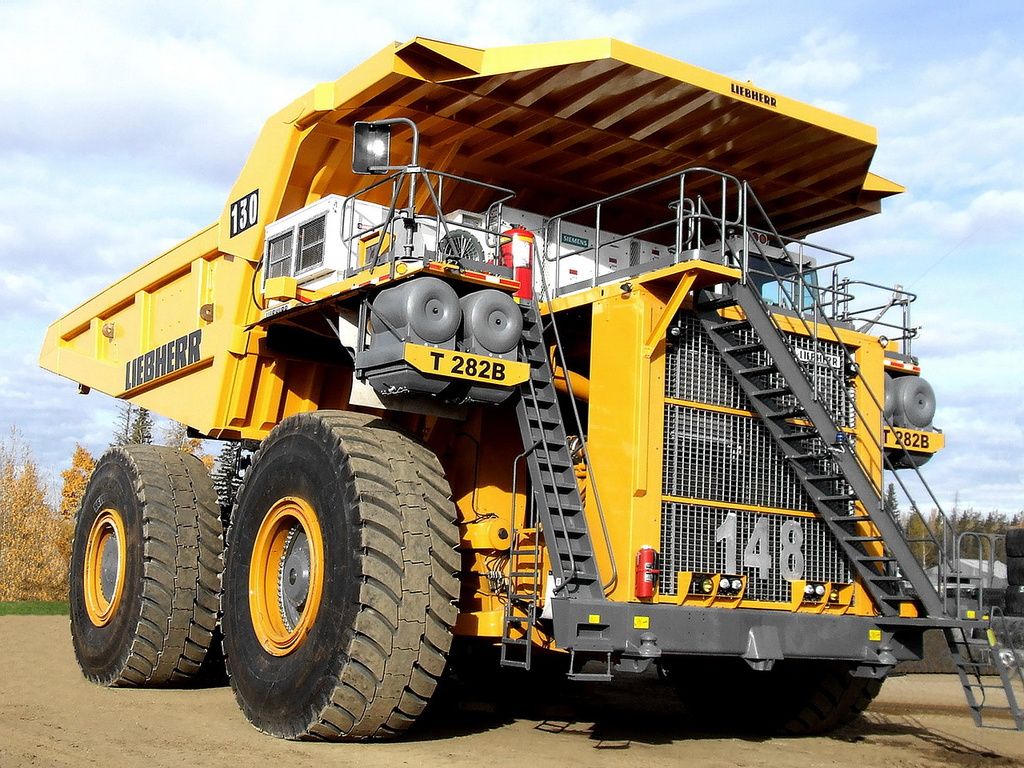

Наиболее близким аналогом БелАЗ‑75501 среди иностранных конкурентов можно назвать немецкий тяжёлый карьерный самосвал Либхерр Т282-В (Liebherr). Он выпускается с 2004 года и имеет грузоподъёмность 363 тонны.
Технические характеристики БелАЗ‑75501
Рама сверх-самосвала
Рама БелАЗ‑75710 не имеет ничего общего с привычной классической «лестницей» обычных грузовиков. Мало того, что она вообще у всех карьерных самосвалов имеет другую форму, для 450-тонника пришлось искать совершенно уникальное технологическое решение. В раму вписали два мощных шарнирных элемента, на которых и вращаются гигантские управляемые мосты.
Укомплектованы шарнирные поворотные элементы уникальными подшипниками диаметром в 2,75 метра! Рама сделана с использованием применяемого в судостроении кессонного сечения. В качестве металла для рамы была выбрана особенно прочная сталь производства Швеции «Уэлдокс-800» («Weldox»). Этот твёрдый материал просто не под силу большинству металлообрабатывающих станков. Поэтому у шведов заказали не просто листы металла, а уже раскроенные по БелАЗовским чертежам заготовки. Которые на заводе сваривались между собой, с расточкой посадочных мест под исполинские подшипники и высверливанием отверстий под крепёж.
Двигатели и электромеханическая трансмиссия
В моторный отсек БелАЗ‑75710 не заглядывают, а попросту заходят. Полная иллюзия, что ты – персонаж популярного мультипликационного сериала «Фиксики». Естественно, никакой «борьбы за сантиметры свободного пространства», характерной для обычного автомобилестроения, здесь не было. Моторы самого большого из БелАЗов – это два монументальных дизеля «MTU Детройт Дизель 16V4000», расположенные поперечно.
Мощность каждого из них составляет 2332 лошадиные силы, или 1715 кВт. В сумме – 4664 л.с. Рабочий объём каждого из моторов – 65 литров. Но мощные двигатели MTU здесь требуются не для того, чтобы крутить вал коробки передач, как в обычных дизельных автомобилях. А для бесперебойного вырабатывания электроэнергии.
Коробки передач на БелАЗ‑75710 нет совсем, а двигают гигантский грузовик тяговые электромоторы.

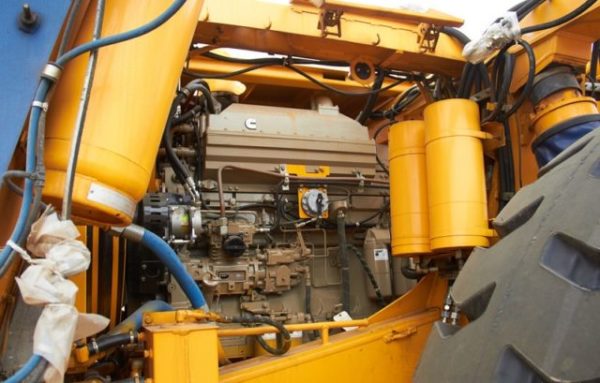

В моторном отсеке БелАЗ‑75710.
Поэтому дизели служат для обеспечения работы двух генераторов, которые вырабатывают ток для тяговых электродвигателей, а также гидравлических систем автомобиля. Как и в более компактных БелАЗах, в этом флагманском самосвале применён принцип прогрева днища грузовой платформы выхлопными газами.
Тяговых электрических двигателей марки 1TB3026-0G-03 на БелАЗ‑75710 четыре, и располагаются они внутри ступиц колёс. По-другому они называются «электромотор-колёсами». Поскольку каждый электромотор имеет мощность 1200 кВт, или 1630 л.с., то их суммарная мощность составляет 6520 лошадиных сил! Два генератора в связке с четырьмя электродвигателями именуются тяговой установкой.
Пока БелАЗ‑75710 комплектуются тяговыми установками фирмы «Сименс», марки «Siemens MMT500». Но в будущем предполагается освоить производство аналогичных электрических силовых установок на ООО «Силовые машины», Санкт-Петербург, которое поставляет на БелАЗ такую же продукцию для самосвалов меньшей грузоподъёмности (от 90 до 220-ти тонн).
В комплексе данная система называется электромеханической трансмиссией. Кроме перечисленных узлов и агрегатов, к ней относятся также силовой шкаф управления и тормозная установка УВТР.
Особенности тормозной системы БелАЗ‑75710
Каждое колесо сверхтяжёлого самосвала снабжено двухдисковыми тормозами с гидравлическим приводом. Но в загруженном состоянии, для автомобиля общей массой более чем в восемьсот тонн этого будет недостаточно. Вот почему у БелАЗ‑75710 имеется ещё одна тормозная система – электродинамическая.
Торможение осуществляется посредством того же колёсного электромотора, который и вперёд движет машину.
При задействовании электродинамической тормозной системы выделяется громадное количество тепла, которое требуется отводить.
Для этого в конструкции самосвала предусмотрена система принудительного воздушного охлаждения тормозных резисторов.
Ходовая часть и рулевое управление самосвала БелАЗ‑75710
Ходовая часть гиганта именуется «зависимой пневмогидравлической со встроенным гидравлическим амортизатором». Даже имеющий самые скудные познания в технике, но внимательный человек заметит, что оба моста БелАЗ‑75710 – и передний, и задний, – совершенно одинаковые. Каким же способом тогда этот огромный грузовик поворачивает? Ведь здесь нет ни шкворней, ни шаровых опор.
Дело в том, что управляемые на самом большом БелАЗе оба моста, и передний, и задний. Функцию рулевых тяг тут выполняют два цилиндра, а остальные узлы рулевого управления здесь мало отличаются от традиционной схемы, – гидрообъёмное управление с обыкновенной рулевой колонкой и «баранкой» в кабине.
Несмотря на свои монументальные габариты, неповоротливым этот БелАЗовский сверх-грузовик никак не назовёшь: радиус разворота составляет всего 45 метров.
А радиус поворота – более чем вдвое меньший. В связи с этим, по соотношению радиуса поворота и длины БелАЗ‑75710 должно признать не просто маневренным, а даже сверхманевренным транспортным средством (подробнее об этом – в следующем разделе обзора).
Тем не менее, для последующих экземпляров данной модели специалисты Белорусского автозавода готовят и оттачивают ещё более изощрённую схему управления, которая могла бы обеспечивать одновременный поворот сразу двух мостов. Это ещё более усилит маневренность БелАЗ‑75710 и придаст огромному самосвалу одновременно и эффектный, и эффективный «крабовый ход».
Гидравлика БелАЗ‑75710
На самосвале БелАЗ‑75710 реализована объединённая гидравлическая система, с использованием общего бака гидравлической жидкости – на тормоза, цилиндры опрокидывания и цилиндры поворота. В действие систему приводит специализированная мощная насосная станция «Рексрот», производства компании «Бош» («Bosch Rexroth»).
В рулевой гидравлике используются четыре гидравлических цилиндра, по два – на каждый мост.
Вначале полный поворот производится передним мостом, и только затем приводится в движение мост задний. Когда оба моста «складываются», то радиус поворота получается всего лишь 19,8 м (по следу наружного колеса). Если учесть, что общая длина машины составляет более 20 м, то результат получается просто фантастический!
Когда поднимается самосвальную платформу, то рулевое управление при этом выключается, дабы весь полный объём гидромасла был задействован на подъём. При разработке модели было признано нецелесообразным возить громадный объём масла, чтоб можно было обеспечить одновременно и опрокидывание, и маневрирование машины.
С рамой грузовую платформу соединяют специальные страховочные тросы. Они призваны удерживать многотонный кузов от резкого опускания, в случае отказа гидравлической системы.
Технические характеристики БелАЗ‑75710 в цифрах
Любой из параметров сверхгиганта является впечатляющим. Поэтому, возможно, цифры красноречивее всяких слов характеризуют масштабы БелАЗ‑75710.
Данный самосвал– это не только четыреста пятьдесят тонн штатной грузоподъёмности, но и сразу 5600 литров дизтоплива на борту, 538 литров машинного масла и 1800 литров жидкости в гидравлической системе!
Массово-габаритные показатели, параметры мощности:
- Длина – 20,6 метров.
- Ширина– 9,750 метров.
- Высота– 8,17 метров.
- Масса без нагрузки – 360 тонн.
- Дизельные двигатели: 2 х 2332 л.с. (1715 кВт) мощностью.Максимальный крутящий момент – 9 313 Нм.
- Электромотор-колёса: 4 х 1630 л.с.(1200 кВт) мощностью.
- Подвеска: гидропневматическая. Диаметр амортизаторов – 170 мм.
- Топливные баки:2 х 2800 литров.
- Размер шин: 59/80R63. Колёса: 44,00-63/50.
- Максимальная скорость – 67 км/ч.
- Удельный расход топлива –198 г/кВт*ч.
На первом марше главной лестницы, ведущей на палубу.
Для обслуживания топливной системы имеются специальные лестницы, которые ведут на баки – они находятся по бокам.
Поскольку, хотя БелАЗ‑75710 – машина и уникальная, но отнюдь не волшебная, и дозаправка и замена фильтров требуются ей регулярно. Кстати, на площадке двухмаршевой лестницы, ведущей в кабину, нужно проходить мимо ряда из восьми круглых элементов, которые все издалека принимают за фары, закрытые заглушками. Но это не фары, а воздушные фильтры. Фары тоже есть – они небольшие, квадратные, и расположены в нижней части кабины.
Системы безопасности
В интернете можно найти немало фотографий доблестных работников добывающей отрасли на фоне перевернувшихся в карьере БелАЗов различных марок. Для того, чтобы максимально обезопасить БелАЗ‑75710 от подобных «приключений», впервые в истории на карьерном самосвале был применён стабилизатор поперечной устойчивости, ещё одно решение белорусских инженеров, которое можно назвать уникальным в своём роде. Он и от бокового опрокидывания страхует, и плавность хода придаёт.
Кроме того, БелАЗ‑75710 оборудован системой кругового видеообзора. Кроме видеокамер, на всех четырёх сторонах гигантского самосвала имеются датчики движения, специальные радары, фиксирующие приближение человека к машине. Поэтому, если кто-то замешкается в своих прогулках рядом с самосвалом или под ним, то водитель будет чётко знать об этом.
С каждой стороны самосвала установлены индикаторы электронных весов, хорошо видные экскаваторщику. Он в режиме реального времени видит и знает, сколько тонн породы уже загружено в кузов. БелАЗ‑75710 также оборудован страховочной системой на случай поломки рулевой гидравлики. Эта система – пневмогидроаккумуляторы рулевого управления – обеспечит достаточное давление для того, чтобы спокойно съехать с дороги в безопасное место и остановиться. Их в БелАЗ‑75710 шесть штук – больше, чем в каком бы то ни было другом грузовике.
Кабина БелАЗ‑75710
Кабина самого большого БелАЗа напоминает рубку океанского лайнера как по своему высокому расположению, так и по насыщенности разнообразными приборами и датчиками. Здесь сосредоточено всё необходимое для безопасной работы самосвала в штатном режиме. Кстати, верхняя площадка самосвала, на которой находится кабина, называется палубой.
Рабочее место водителя БелАЗ‑75710.
Уровень комфорта водителя находится на уровне современных европейских стандартов, и ни о каком ущербе для здоровья водителя при работе на БелАЗ‑75710 говорить не приходится. Даже в самых сложных и суровых климатических условиях.Рабочее место водителя самого большого БелАЗа будет, конечно, попроще, чем в легковом «Мерседесе», но оборудовано всем необходимым. Сиденье снабжено всеми регулировками, в кабине имеются климат-контроль и современная аудиосистема.
Стоимость самосвала БелАЗ‑75710
По давно сложившейся традиции, цены, по которым отпускаются заказчикам сверхтяжёлые грузовики, огласке не предаются. В связи с этим, интересующиеся данным вопросам люди могут оперировать лишь косвенными, неофициальными данными. По самым примерным прикидкам, БелАЗ‑75710 стоит не менее десяти миллионов долларов. Ведь только силовой электропривод Siemens MMT500 «тянет» на более чем 2,5 миллиона долларов. А только одна шина Бриджстоун 59/80R63 стоит, по данным официального прайса шинного концерна, и без учёта доставки, 40 тысяч долларов.
А в комплекте их восемь штук. Словом, какова машина, такова и её стоимость!
Мировой спрос на карьерные самосвалы грузоподъемностью свыше 300 тонн постоянно растет. Этот рост вызван увеличением объёмов добычи сырьевых ресурсов и переходом на новые технологии работ. Применение карьерных самосвалов особо большой грузоподъемности позволяет заметно снизить себестоимость транспортных работ, а также увеличить производительность на 35-40%. Первый сверхмощный карьерный самосвал БЕЛАЗ-75600 грузоподъемностью 320 тонн был собран в ОАО «БЕЛАЗ» в 2005 году. С момента сборки первого опытного образца самосвал грузоподъемностью 320 тонн претерпел ряд существенных изменений. Прежде всего, увеличилась его грузоподъемность – с 320 тонн до 360 тонн, кроме того, расширилась линейка устанавливаемых на машину двигателей внутреннего сгорания. БЕЛАЗ-7560 сегодня – это сверхмощный карьерный самосвал, способный перевозить 360 тонн и при этом развивать скорость до 64 км/ч, оснащенный современными электронными системами и обладающий улучшенными тягово-динамическими характеристиками и более высокими параметрами безопасности. Высокотехнологичный дизельный двигатель с электронным управлением и центральной отключаемой крыльчаткой системы охлаждения обеспечивает высокую удельную мощность и, соответственно, скорость самосвала на подъеме, а также высокую топливную экономичность. На современных карьерных самосвалах серии БЕЛАЗ-7560 устанавливается современная кабина повышенной комфортности с кондиционерно-отопительным блоком, оборудованным системой климат-контроля. БелАЗ-75603 имеет пневмогидравлическую подвеску со встроенным гидравлическим амортизатором, благодаря чему обеспечивается высокая плавность хода. Самосвал оборудован рабочей, стояночной, резервной и вспомогательной тормозными системами. Электродинамический тормоз значительно снижает механический износ тормозных накладок и обеспечивает эффективное замедление во всем диапазоне скоростей, вплоть до нулевой скорости. Многофункциональная система диагностики, низкая трудоемкость технического обслуживания и себестоимость горно-транспортных работ, применение самых современных технологий в машиностроении – все это карьерный самосвал БелАЗ-7560. |
Новый грузовик считается самым большим на постсоветском пространстве и одним из крупнейших в мире. БелАЗ-75600 – это огромный самосвал, предназначенный для работ в карьерах, кроме того, он активно используется на Кузбасских выработках. Ширина автомобиля составляет 9,2 метра, длина – 14,5 м, высота – 7,2 м. При таких габаритах гигант имеет массу под 250 тонн, а его грузоподъемность рассчитана на 320 т.
Двигатель оснащен электронными системами управления, что сводит к минимуму участие человека в управлении режимами его работы.
Усиливают конструкцию в местах максимальных нагрузок литые детали. Невзирая на внушительные габариты, самосвал может развернуться на 33-метровой площадке. Это возможно благодаря короткой базе, обеспечивающей хорошие маневренные показатели.
В интерьере кабины применяются эргономические кнопки и переключатели, вся информация, необходимая для оператора, выводится на современную электронную панель приборов. Применена активная система видеообзора, которая включает в состав видеокамеры, радары и тепловизор. Самосвал снабжен современной светотехникой. В конструкции применена система быстрой заправки топливом и маслами двигателя и гидросистемы.
Улучшенные тягово-динамические характеристики самосвала в дополнение к общепризнанными преимуществами белорусских карьерных машин обеспечивают оптимальную совокупную стоимость владения..jpg)
