Газовые проточные водонагреватели BAXI SIG-2
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Артикул | 7219086— | |
| Цена | у.е. | 340 |
| Мощность | кВт | 19 |
| Тип котла | традиционный (атмосферный) | |
| Вид топлива | газ | |
| Установка | настенный | |
| Камера сгорания | открытая с естественным удалением продуктов сгорания | |
| Макс. полезная тепловая мощность по ГВС | кВт | 19 |
| Мин. полезная тепловая мощность | кВт | 7,5 |
| Макс. потребляемая тепловая мощность по ГВС | 21,8 | |
Мин. потребляемая тепловая мощность | кВт | 9 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 2,31(1,72) |
| Макс. производительность (КПД) | % | 87 |
| Производительность (КПД) при 30% мощности | % | 83 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 10,9 |
| Производительность горячей воды при Δt=35°С | л/мин | 5 |
| Мин. расход воды в контуре ГВС | л/мин | 2,5 |
| Макс./мин. давление в контуре ГВС | бар | 10/0,2 |
| Диаметр дымохода | мм | 100 |
| Номинальное входное давление природного газа | мбар | 13,5-20 |
| Температура дымовых газов | °С | 180 |
| Габаритные размеры высота | мм | 592 |
| Габаритные размеры ширина | мм | 314 |
| Габаритные размеры глубина | мм | 245 |
| Вес НЕТТО/БРУТТО | кг | 10,6/12,6 |
| Упаковочные размеры | мм | 65,5х36,7х28 |
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Артикул | 7219087— | |
| Цена | у. е. | 423 |
| Мощность | кВт | 19 |
| Тип котла | традиционный (атмосферный) | |
| Вид топлива | газ | |
| Установка | настенный | |
| Камера сгорания | открытая с естественным удалением продуктов сгорания | |
| Макс. полезная тепловая мощность по ГВС | кВт | 19 |
| Мин. полезная тепловая мощность | кВт | 7,5 |
| Макс. потребляемая тепловая мощность по ГВС | кВт | 21,8 |
| Мин. потребляемая тепловая мощность | кВт | 9 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 2,2 (1,69) |
Макс. производительность (КПД) | % | 87 |
| Производительность (КПД) при 30% мощности | % | 83 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 10,9 |
| Производительность горячей воды при Δt=35°С | л/мин | 5 |
| Мин. расход воды в контуре ГВС | л/мин | 2,5 |
| Макс./мин. давление в контуре ГВС | бар | 10/0,2 |
| Диаметр дымохода | мм | 110 |
| Номинальное входное давление природного газа | мбар | 13,5-20 |
| Температура дымовых газов | °С | 180 |
| Габаритные размеры высота | мм | 642 |
| Габаритные размеры ширина | мм | 314 |
| Габаритные размеры глубина | мм | 245 |
| Вес НЕТТО/БРУТТО | кг | 11,1/13,1 |
| Упаковочные размеры | мм | 65,5х36,7х28 |
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Артикул | 7219088— | |
| Цена | у. е. | 496 |
| Мощность | кВт | 23,7 |
| Тип котла | традиционный (атмосферный) | |
| Вид топлива | газ | |
| Установка | настенный | |
| Камера сгорания | открытая с естественным удалением продуктов сгорания | |
| Макс. полезная тепловая мощность по ГВС | кВт | 23,7 |
| Мин. полезная тепловая мощность | кВт | 7,5 |
| Макс. потребляемая тепловая мощность по ГВС | кВт | 27,2 |
| Мин. потребляемая тепловая мощность | кВт | 9 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 2,73 (2,11) |
Макс. производительность (КПД) | % | 87 |
| Производительность (КПД) при 30% мощности | % | 83 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 13,6 |
| Производительность горячей воды при Δt=35°С | л/мин | 6,7 |
| Мин. расход воды в контуре ГВС | л/мин | 2,5 |
| Макс./мин. давление в контуре ГВС | бар | 10/0,2 |
| Диаметр дымохода | мм | 130 |
| Номинальное входное давление природного газа | мбар | 13,5-20 |
| Температура дымовых газов | °С | 180 |
| Габаритные размеры высота | мм | 680 |
| Габаритные размеры ширина | мм | 365 |
| Габаритные размеры глубина | мм | 245 |
| Вес НЕТТО/БРУТТО | кг | 13,1/15,1 |
| Упаковочные размеры | мм | 71,3х41,6х28 |
Ремонт газовой колонки BAXI SIG-2 11p
Спустя 5 лет активной эксплуатации, неожиданно сломался водонагреватель проточный газовый (ВПГ), а в простонародье газовая колонка.
Неисправность простая и типовая, поэтому решил не обращаться в сервисную службу и починить её самостоятельно.Внимание! без соответствующей аттестации, самостоятельный ремонт газового оборудования запрещён, ниже приведено не руководство к действию, а просто справочная информация 🙂
Отмазка
Я немного знаком с газовым, котельным и сантехническим оборудованием, никакой опасности для окружающих данный ремонт не представлял.
При открывании крана горячей воды колонка не запускается, вода не подогревается, при этом запальник горит.Давление воды в норме — 2 бар, но температуру кажет неверно, там около 6℃
В инструкции эта неисправность описана, возможная причина — повреждение мембраны.
По каталогу был определён номер запчасти для ремонта 722305500. Проблем с приобретением нет никаких, мембрана всегда есть в наличии, купил за 180р.
Не реклама, просто факты

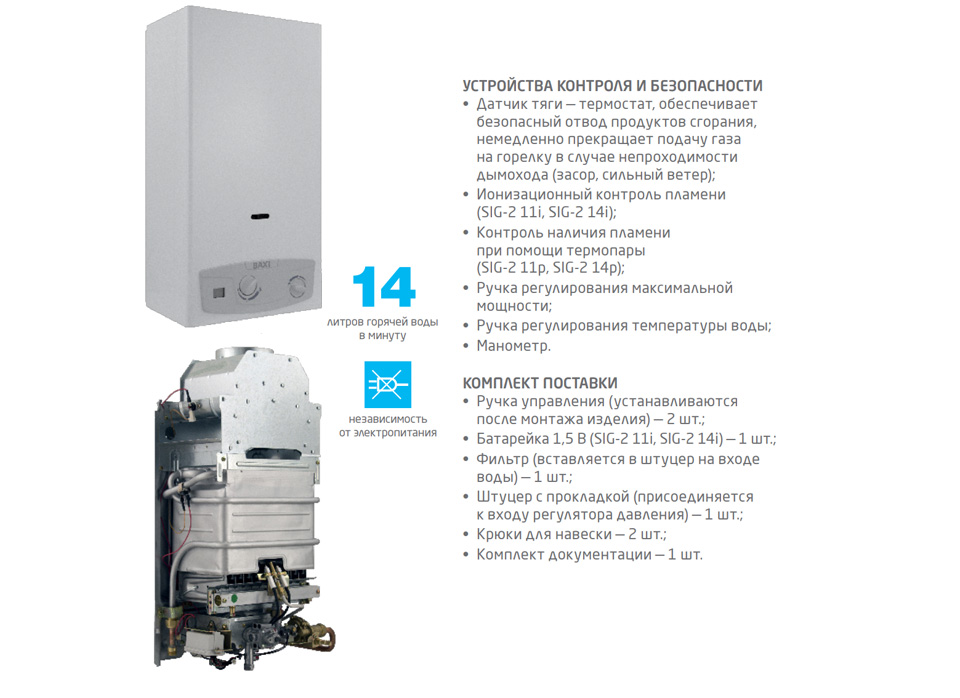

Почему именно BAXI SIG-2 11p?
— простая понятная конструкция
— вода из колонки сразу идёт горячая ибо в теплообменнике она уже подогрета постоянно горящим запальником
— медный теплообменник
— латунная гидравлика
— зажигается при низком давлении воды и газа (встроен газовый редуктор)
— тихая работа и розжиг (нет громких хлопков и гула)
— есть сервисные инструкции по ремонту и эксплуатации
— мощности 19кВт хватает для малогабаритной квартиры
— разумная стоимость
Перед заменой, отключаем подачу газа к колонке, убеждаемся, что фитиль потух

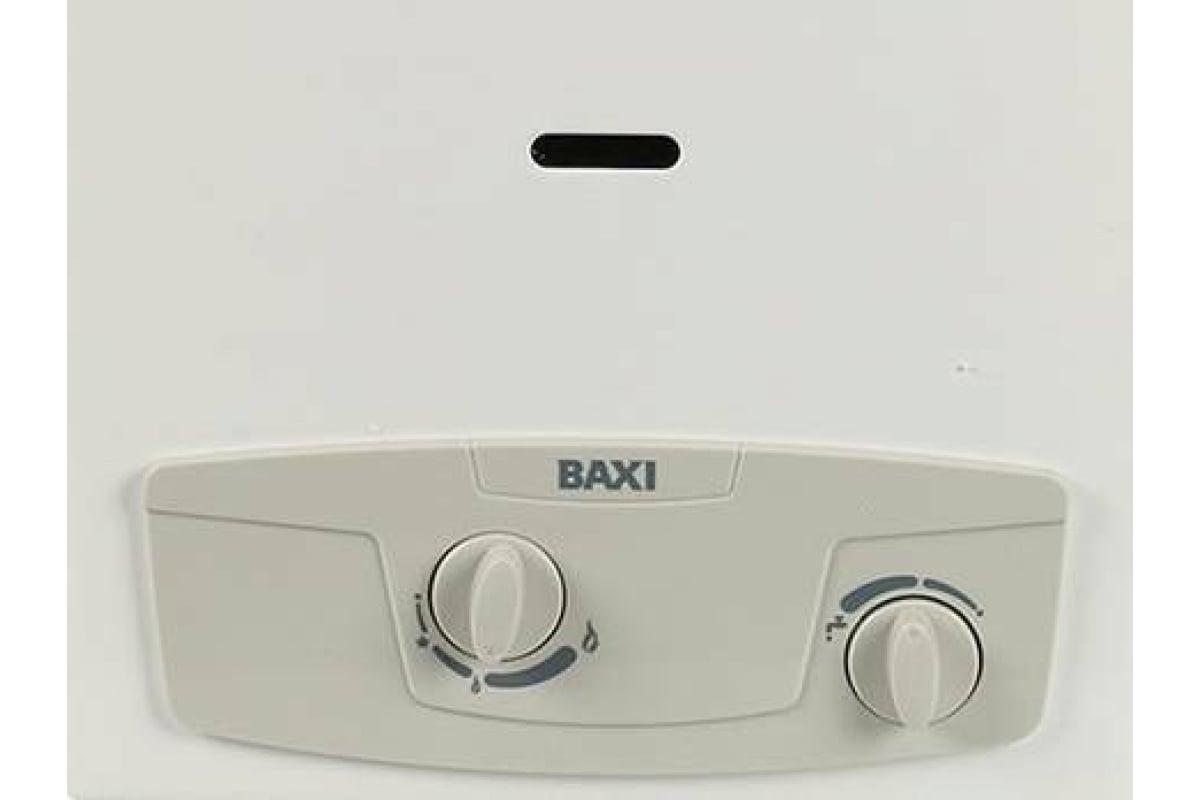

Далее, снимаем плоскогубцами обе ручки управления (крутилки) и отворачиваем винт за одной из них

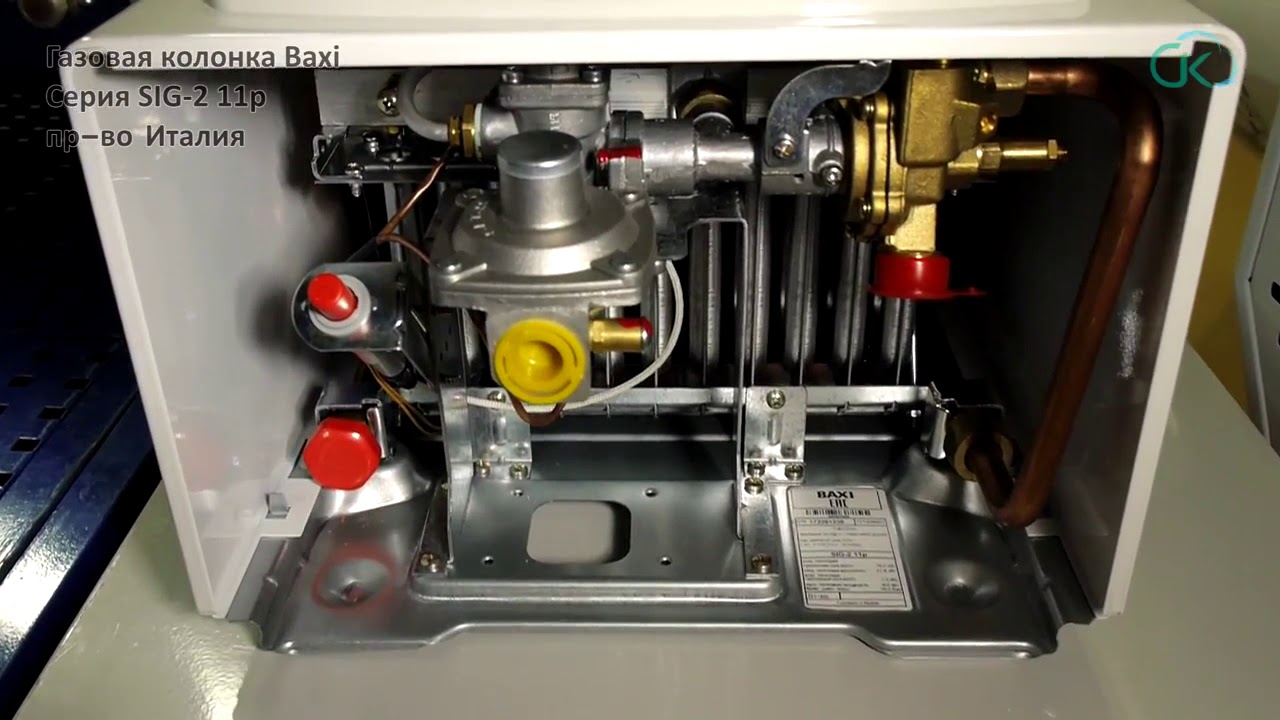

Далее, снимаем защитный металлический кожух колонки.
Бирка
В прорезь смотрим на управляющий шток из водяной части в газовую.
При открывании горячей воды он только чуть-чуть смещается влево, хотя при исправной работе смещение штока значительное (около 5-6мм). Так мы выясняем, что виноват именно водяной узел и разбирать надо только его, не трогая газовый.
Отключаем подачу холодной воды к колонке, проверяем, что из крана горячей воды ничего не течёт.
Под водяную часть подставляем глубокую тарелку или тазик, чтобы остаток воды из теплообменника не залил столешницу.
Немного ослабляем гайку медного патрубка холодной воды к теплообменнику
Откручиваем гайку медного патрубка холодной воды от водяного узла и отворачиваем его в сторону, чтобы не мешал
Откручиваем скобу крепления водяного узла и разбираем его, откручивая пять винтов по периметру. Задний винт откручивать неудобно, но винты затянуты не слишком туго и нормально отворачиваются.
Снимаем резиновую мембрану, не потеряв при этом клапан — вставыш.
Сравниваем мембраны — они идентичны, можно ставить новую
А вот и дырка в виде сквозной трещины 🙁
Внутри водяного узла было довольно много грязи, поэтому я его дополнительно разобрал для чистки, но делать это не обязательно
Сборка производится в обратной последовательности, не забываем про клапан
Открываем воду и газ, зажигаем фитиль и проверяем нормальную работу
На видео показал нормальную работу штока
Ставим защитный кожух на место
Пользуемся горячей водой 🙂
На сам ремонт ушло около полутора часов времени, но я и не торопился.
Спасибо за внимание, удачи
