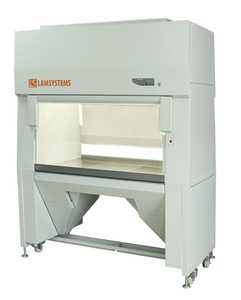

Бавп 01 ламинар с 1 2 – Ламинарный бокс БАВп-01-«Ламинар-С» — 1,2 vis-a-vis (защита продукта, оператора, окружающей среды) для работы двух операторов ЛАМИНАРНЫЕ БОКСЫ класс II

Ламинарный бокс БАВ-01 Ламинар-С 2 класса биологической защиты

Главная / Лабораторное оборудование общего назначения / Ламинарные боксы (шкафы) / Ламинарный бокс БАВп-01 Ламинар-С 2 класса биологической защиты (продукт-оператор-окружающая среда) Ламинарный бокс БАВп-01 Ламинар-С II класса биологической защиты применяется для оснащения отдельных рабочих мест в медицинских, фармацевтических и других учреждениях с высокими требованиями к чистоте воздуха (вирусологические и бактериологические лаборатории, работающие с микроорганизмами III-IV групп патогенности согласно СП 1.2.731-99, и II группой патогенности согласно СП 1.3.1285-03 производства готовых стерильных лекарственных средств и др.). Бокс ламинарный абактериальной воздушной среды предназначен для защиты оператора при работе с патогенными агентами и микроорганизмами, пердающимися воздушно-капельным путем. В зависимости от размеров Ламинарный бокс имеет обозначение: БАВп-01-«Ламинар-с» — 1,2 БАВп-01-«Ламинар-с» — 1,5 БАВп-01-«Ламинар-с» — 1,8 Отличительные особенности БАВп-01-«Ламинар-с»-1,2/1,5/1,8: Механизм подъема стекла позволяет фиксировать стекло в двух положениях и легко обрабатывать рабочую камеру и стекло с обеих сторон дезрастворами. Отсутствует риск контаминации из пленума (внутренняя камера повышеного давления со всех сторон окружена зонами пониженного давления относительно атмосферного). Фильтрующие элементы ламинарного бокса поджаты с помощью пружин, что обеспечивает герметичность уплотнения фильтров на весь срок эксплуатации вне зависимости от деформации или естественного старения уплотнителей фильтров. В боксе установлены фильтры НЕРА производства компании FILT AIR, обеспечивают очистку воздуха с эффективностью 99,9995% для частиц размером 0,3 мкм Рабочая столешница выполнена из составных частей, что обеспечивает возможность их автоклавирования  Специальная перфорация на столешнице обеспечивает направленность воздушного потока в рабочей камере таким образом, что создает эффект воздушного замка, препятствующего попаданию патогенных агентов и аэрозолей в помещение  Блок освещения вынесен за пределы рабочей камеры и не является дополнительным турбулизатором потока воздуха Окраска ламинарного бокса производится порошковой эмалью, стойкой к обработке дезрастворами. Боковые стекла обеспечивают дополнительный визуальный контроль при работе Все системы электроуправления расположены за пределами основного корпуса бокса, что обеспечивает легкий доступ при ремонте и отсутствие необходимости вскрытия основного корпуса  На ЖК-дисплее сенсорной панели управления индицируется включение систем бокса, выбранный режим его работы, показание таймера наработки УФ-облучателя, а также указывается ошибка в действиях оператора при установке выбранного режима работы ламинарного бокса Микропроцессорная система управления двигателем бокса имеет в своем составе систему автоматического поддержания нормированной скорости потока в рабочей камере бокса ВНЕ ЗАВИСИМОСТИ ОТ СТЕПЕНИ ЗАГРЯЗНЕННОСТИ ФИЛЬТРОВ НЕРА  Конструктивное решение передней панели предусматривает фиксированное расстояние от края защитного стекла до рабочего столика, при котором обеспечивается максимальная защита агента и оператора от контаминации Блок УФ-облучения на время работы в боксе по направляющим задвигается под рабочую столешницу и не мешает воздушному потоку. Во время работы блок УФ-облучения закрывает рабочее отверстие бокса, обеспечивая защиту персонала от УФ-облучения В случае случайного открытия крышки блока УФ-облучения микропроцессорная система управления бокса автоматически отключит УФ-облучатель, подаст звуковой сигнал и выведет предупреждение на ЖК-дисплей пульта управления Для работы с токсичными веществами предусмотрен фланец Д 250 мм для подсоединения к общей вытяжной системе В качестве нагнетательного блока в ламинарном боксе используется вентилятор немецкого производства компании «EBM-PAPST», имеющий гарантийный срок службы не менее 40000 часов работы. Вентилятор данной фирмы имеет европейский сертификат качества и электробезопасности Наклон передней панели бокса обеспечивает дополнительные удобства при работе оператора На верхней крышке ламинароного бокса имеется фланец диаметром 250 мм для подсоединения к вытяжной системе. Технические характеристики ламинарного бокса БАВп-01-«Ламинар-с»-1,2/1,5/1,8: Степень рециркуляции воздуха ,% 72 Степень очистки выбрасываемого воздуха от взвешенных частиц размером более 0,3 мкм,% 99,9995 Класс чистоты воздуха в рабочей зоне по ГОСТ Р ИСО 14644-1-2002 (по частицам 0,5 мкм) 5ИСО Класс чистоты воздуха в рабочей зоне по ОСТ 42.510-98 А Класс защиты (согласно классификации ВОЗ) II А Класс установленных фильтров HEPA по ГОСТ Р 51251-99 h24 Уровень звуковой мощности не более, дБА 55…57 Модель II-1,2 II-1,5 II-1,8 Vis-a-vis Внешние габариты с подставкой, мм  (27 серия) (26 серия) 1170х740х1305 1170x690x1240 1470x740x1305 1470х690х1240 1770x740x1305 1770х690х1240 1240х750х1280 Габариты рабочей камеры, мм (ШхГхВ) (27 серия) (26 серия) 1105x610x680 1105х550х680 1405x610x680 1405х550х680 1705x610x680 1705х550х680 1100х630х680 Производительность по поступающему в рабочую камеру бокса воздуху, м3/час 800 1010 1230 800 Полная производительность, м3/час 1015 1345 1560 1015 Скорость воздушного потока в рабочей камере на расстоянии 150 мм от фильтра, м/сек 0,4+10% 0,4+10% 0,4+10% 0,4+10% Потребляемая мощность, Вт 300 300 550 300 Масса бокса, кг 160 170 185 170 Ламинарный бокс БАВп-01 Ламинар-с-1,2 по индивидуальному заказу может быть изготовлен в исполнении VIS-A-VIS, обеспечивающем одновременную работу двух операторов друг против друга с противоположных сторон бокса.

www.eurolab.ru

Бокс БАВп-01–»Ламинар-С» – 1,2

Бокс биологической безопасности класс II /тип B2/

Назначение бокса биологической безопасности класс II (тип B2)

Бокс предназначен для защиты операторров при работе с патогенными агентами и микроорганизмами,передающимися  воздушно-капельным путем, а также для создания абактериальной воздушной среды с заданными параметрами в ограниченном пространстве.

ВНИМАНИЕ! При работе с чумой, цитостатиками, токсичными химическими веществами и радионуклидами, необходимо ОБЯЗАТЕЛЬНО подсоединить бокс к системе вытяжной вентиляции производительностью не менее 1015 м3/час. При этом помещение установки бокса должно быть оборудовано приточной вентиляцией производительностью не менее 1000 м3/час.

Во всех остальных случаях необходимость подключения к системе вытяжной вентиляции определяется самостоятельно эксплуатирующей организацией исходя из анализа и оценки рисков.

Применение бокса биологической безопасности класс II /тип B2/
Благодаря отсутствию рециркуляции , бокс может применяться при работе с малыми количествами токсичных и химических веществ.

Ламинарный бокс — схема потоков ламинарного бокса

Отличительные особенности бокса биологической безопасности класс II ( тип B2 ):

• Рециркуляция воздуха в рабочей камере бокса отсутствует;
• Два независимых фильтровентиляционных блока обеспечивают приток воздуха и его удаление из рабочей камеры;
• Контаминированный воздух проходит высокоэффективную очистку и полностью удаляется во внешнюю вытяжную систему;
• За счет разницы в объемах воздуха, подаваемого в рабочую камеру и удаляемого из нее, в окне оператора создается воздушная завеса, препятствующая перекрестной контаминации «рабочий агент- оператор»;
• Бокс снабжен винтовыми опорами для жесткой фиксации на месте эксплуатации и колесными опорами , предназначенными исключительно для удобства перемещения при установке бокса.
• Микропроцессорная система управления двигателем вентилятора без применения энергопреобразующих силовых элементов — SintelL-1. Система позволяет максимально снизить уровень электропотребления работающего бокса, уменьшить уровень акустических шумов и помех;
• Система статической стабилизации расхода воздуха — AIS LS обеспечивает постоянный воздушный баланс внутри рабочей камеры вне зависимости от степени загрязнённости фильтра;
• Панель управления с ЖК–дисплеем индицирует включение систем изделия, их возможные неисправности, выбранные режим работы и технологический таймер;
• Технология DRIVE-N-ROLL позволяет оператору легко и плавно задвинуть блок УФ-облучения под столешницу на время работы в боксе

Технические характеристики

Класс чистоты воздуха в рабочей камере по концентрации взвешенных  частиц (аэрозолей ) по ГОСТ Р ИСО 14644-1-2002	5 ИСО
Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49	II
Тип бокса согласно NSF/ANSI 49	B2
Класс установленных HEPA-фильтров по ГОСТ Р ЕН 1822-1-2010	Н14
Класс предварительного фильтра по ГОСТ Р ЕН 779-2007	G4
Средняя скорость нисходящего воздушного потока в рабоче камере,диапазон,м/c	0,35
Средняя скорость потока воздуха, входящего в бокс через рабочий проем с каждой стороны, м/с	0,47
Освещенность рабочего поля, лк, не менее	1000
Степень рециркуляции воздуха в боксе,%	отсутствуе



Габаритные размеры  бокса (ШхГхВ), мм	1235х820х2425
Габариты рабочей камеры   (ШхГхВ), мм	1105x610x750
Масса бокса с подставкой ,кг,не более	270
Мощность, потребляемая боксом (без учета нагрузки на блоки розеток), Вт, не более	350
Суммарная максимально допустимая нагрузка на блоки розеток,Вт, не более	750
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса,м3/час	750
Производительность по  воздуху, удаляемому из  бокса,м3/час	1160

Дополнительно заказываются

• Кран-газ — код 0.01
• Кран-вакуум — код 0.02
• Доп.розетки — код 0.03

www.akvilon.su

Ламинарный бокс БАВп-01-«Ламинар-С» — 1,2 vis-a-vis (защита продукта, оператора, окружающей среды) для работы двух операторов ЛАМИНАРНЫЕ БОКСЫ класс II



Отличительные особенности ламинарного бокса биологической безопасности
класс II /тип А2/ БАВп-01-«Ламинар-С»-1,2 VIS-A-VIS:

Бокс обеспечивает одновременную работу двух операторов, находящихся друг напротив друга

Назначение бокса биологической безопасности класс II /тип А/:

Физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды.
Защита рабочих агентов внутри рабочей зоны от внешней и перекрестной контаминации.

Применение бокса биологической безопасности
класс II /тип А2/ БАВп-01-«Ламинар-С»-1,2 VIS-A-VIS

Первичная защита оператора при оснащении отдельных рабочих мест в вирусологических и бактериологических лабораториях медицинских, фармацевтических и других учреждений для работы с патогенными агентами и микроорганизмами согласно
СП 1.3.1285-03, СП 1.3.2322-08, СП 1.3.2518-09.

Стандартное исполнение ламинарного бокса биологической безопасности
класс II /тип А2/:

• Рабочая столешница выполнена из составных частей для упрощения дезинфекции автоклавированием и удаления разлитых жидкостей из поддона ;
• На подставке предусмотрены винтовые опоры для фиксации и регулировки положения бокса и колесные опоры исключительно для удобства перемещения при установке на место эксплуатации .
• Выдвижной блок УФО рабочей камеры;
• Подсветка рабочей камеры;
• Плоская 7-ти секционная съемная столешница из нержавеющей стали;
• Закаленное лицевое и заднее (поднимающиеся) стекла;
• 4 розетки в рабочей камере ламинарного бокса;
• Шильд-панель с ЖК-индикатором;
• Сетевой выключатель с ключом;
• Подставка рамочная со стационарными и роликовыми опорами.

Система управления боксом:

индикация включения бокса,включение/выключение освещения рабочей камеры,индикация включения освещения, включение/выключение вентилятора,индикация включения вентилятора,включение/выключение УФО,индикация включения УФО, установка интервала работы лампы УФО с отображением оставшегося интервала времени,индикация текущего времени, установка текущего времени,вспомогательный таймер,включение/выключение блокировки клавиатуры, возможность просмотра общих данных,автоматическое поддержание потока воздуха внутри рабочей камеры и в рабочем проеме, вне зависимости от степени загрязненности фильтра.



labresurs.ru

Ламинарный бокс БАВп-01 Ламинар-С-1,2МЭ для электронной промышленности (защита продукта и оператора)

Главная / Лабораторное оборудование общего назначения / Ламинарные боксы (шкафы) / Ламинарный бокс БАВп-01 Ламинар-С-1,2МЭ для электронной промышленности (защита продукта и оператора) Ламинарный бокс БАВп-01 Ламинар-С-1,2МЭ предназначен для создания абактериальной беспылевой воздушной среды в рабочей зоне для защиты продукта от воздействия внешней среды и оператора при работе с токсичными, летучими или обладающими сильным запахом веществами и жидкостями с эффективным удалением их из рабочей зоны. Ламинарный бокс также применяется для проведения химико-аналитических исследований материалов, связанных с возникновением и распространением токсичных паров и газов, вредных для здоровья человека. Используются в составе с внешней вытяжной системой. Области применения ламинарного бокса БАВп-01-«Ламинар-С»-1,2-МЭ: радиоэлектронная промышленность аэрокосмическая промышленность производства точной механики и оптики микроэлектроника, приборостроение фармацевтическое производство химическая промышленность и другие учреждения, где требуется нормированная воздушная среда. Особенности конструкции БАВп-01-«Ламинар-С»-1,2-МЭ: Конструкция ламинарного бокса позволяет подавать в рабочую камеру воздух из системы приточной вентиляции, подготовленный и нормированный по влажности и температуре и прошедший двухступенчатую очистку от загрязнений на фильтре НЕРА. Фильтры НЕРА производятся немецкой фирмой, прошли проверку в соответствии с Европейским стандартом ЕN 1882-1 и обеспечивают очистку воздуха с эффективностью 99,9995% для частиц размером 0,3 мкм Фильтрующий элемент поджат с помощью пружин, что обеспечивает герметичность уплотнения фильтра в течение всего срока эксплуатации. Весь воздух из рабочей камеры ламинарного бокса полностью удаляется в общую систему вытяжной вентиляции. Перфорация на рабочем столе обеспечивает направленность воздушного потока в рабочей камере, за счет чего создается эффект воздушного замка. Микропроцессорная система управления с автоматическим поддержанием нормированной скорости потока в рабочей камере бокса вне зависимости от степени загрязненности фильтра НЕРА с индикацией необходимости его замены. Все системы электроуправления ламинарным боксом расположены за пределами основного корпуса бокса, что обеспечивает легкий доступ при обслуживании и отсутствие необходимости вскрытия основного корпуса, где могут находиться токсичные вещества. Наклонная передняя панель ламинарного бокса выполнена из безопасного каленого стекла обеспечивает хороший обзор рабочей камеры и увеличивает полезную рабочую площадь столешницы. Электронная сенсорная панель управления удобна в эксплуатации и позволяет легко установить режимы работы бокса. Низкий уровень шума при работе ламинарного бокса достигается за счет использования эффективной системы шумоподавления, что позволяет оператору чувствовать себя комфортно. Технические характеристики: Внешние габариты, мм (ШхГхВ) 1170х740х1305 Габариты рабочей камеры, мм (ШхГхВ) 1150х620х680 Масса бокса, кг 160 Потребляемая мощность, Вт 500 Объем поступающего в рабочую камеру бокса воздуха, м³/час 930 Объем удаляемого в вытяжную систему воздуха, м³/час 1200 Скорость воздушного потока в рабочей камере на расстоянии 150 мм от фильтра, м/сек 0,4 ± 20% Класс чистоты воздуха в рабочей зоне по ГОСТ Р ИСО 14644-1-2002 (по частицам 0,5 мкм) 5ИСО Класс чистоты воздуха в рабочей зоне по ОСТ 42.510-98 А Класс установленного фильтра HEPA по ГОСТ Р 51251-99; h24 Уровень звуковой мощности (при незагрязненном фильтре) не более, дБА 55…57 Освещение рабочей поверхности, Лк, не менее 1000 Мощность лампы УФО, Вт 30

www.eurolab.ru

Ламинарный бокс БАВп-01-«Ламинар-С» — 1,5 (код 220.150) (защита продукта, оператора, окружающей среды) ЛАМИНАРНЫЕ БОКСЫ класс II

Назначение бокса биологической безопасности класс II /тип А2/: Физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды. Защита рабочих агентов внутри рабочей зоны от внешней и перекрестной контаминации. Применение бокса биологической безопасности класс II /тип А2/: Первичная защита оператора при оснащении отдельных рабочих мест в вирусологических и бактериологических лабораториях медицинских, фармацевтических и других учреждений для работы с патогенными агентами и микроорганизмами согласно СП 1.3.1285-03, СП 1.3.2322-08, СП 1.3.2518-09. Стандартное исполнение ламинарного бокса биологической безопасности  класс II /тип А/: Наклонная лицевая поверхность бокса; Выдвижной блок УФО рабочей камеры; Подсветка рабочей камеры; Плоская 5-ти секционная съемная столешница из нержавеющей стали; Закаленное фронтальное (поднимающееся) стекло; Закаленные боковые стекла; 2 розетки в рабочей камере ламинарного бокса; Шильд-панель с ЖК-индикатором; Сетевой выключатель с ключом; Подставка рамочная со стационарными и роликовыми опорами.

Основные характеристики ЛАМИНАРНОГО БОКСА биологической безопасности класс II /тип А2/ БАВп-01-«Ламинар-С»-1,5 (код 220.150) Класс чистоты воздуха в рабочей камере (по частицам ∅0,3 мкм и более) по ГОСТ Р 52249-2009 по ГОСТ Р ИСО 14644-1-2002 A 5 ИСО Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49 II Тип бокса согласно NSF/ANSI 49 A2 Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010 Н14 Средняя скорость нисходящего воздушного потока в рабочей камере,м/c 0,35 Освещенность рабочего поля, лк, не менее 1000 Степень рециркуляции воздуха в боксе,% ≈70 Основные параметры и размеры ЛАМИНАРНОГО БОКСА биологической безопасности класс II /тип А2/ БАВп-01-«Ламинар-С»-1,5 (код 220.150) Габаритные размеры бокса с подставкой (ШхГхВ),мм 1470х755х1995 Размеры рабочей камеры ламинарного бокса (ШхГхВ),мм 1405x610x670 Масса ламинарного бокса с подставкой(Нетто),кг,не более 251 Мощность, потребляемая боксом (без учета нагрузки на блоки розеток), Вт, не более 510 Суммарная максимально допустимая нагрузка на блок розеток,Вт, не более 500 Производительность по чистому воздуху, подаваемому в рабочую камеру бокса,м3/час 1010 Опции ламинарного бокса биологической безопасности класс II /тип А2/: Кран-газ — код 0.01 Кран-вакуум — код 0.02 Доп.розетки — код 0.03

labresurs.ru

Бокс БАВп-01-«Ламинар-С»-1,2 VIS-A-VIS

Бокс биологической (микробиологической) безопасности класс II /тип А/

Отличительные особенности ламинарного бокса биологической (микробиологической) безопасности  класс II /тип А2/ БАВп-01-«Ламинар-С»-1,2 VIS-A-VIS:

Бокс обеспечивает одновременную работу двух операторов, находящихся друг напротив друга

Назначение бокса биологической (микробиологической) безопасности класс II /тип А/:

Бокс предназанчен для защиты оператороов при работе с патогенными агентами и микроорганизмами , передающимися воздушно-капельным путем, а также для создания абактериальной воздушной среды с заданными параметрами в ограниченном пространстве.

Применение бокса биологической (микробиологической) безопасности  класс II /тип А2/ БАВп-01-«Ламинар-С»-1,2 VIS-A-VIS

Первичная защита оператора при оснащении отдельных рабочих мест в вирусологических и бактериологических лабораториях медицинских, фармацевтических и других учреждений для работы с патогенными агентами и микроорганизмами согласно
СП 1.3.1285-03, СП 1.3.2322-08, СП 1.3.2518-09.

Стандартное исполнение ламинарного бокса биологической (микробиологической) безопасности  класс II /тип А2/:

• Замена фильтрующих элементов производится через два специальных боковых окна;
• Рабочая столешница выполнена из составных частей для упрощения дезинфекции автоклавированием и удаления разлитых жидкостей из поддона ;
• Бокс снабжен винтовыми опоры для жкстокй фиксации на месте эксплуатации и колесными опорами, предназначенными исключительно для удобства перемещения при установки бокса.
• Выдвижной блок УФО рабочей камеры;
• Подсветка рабочей камеры;
• Закаленное лицевое и заднее (поднимающиеся) стекла;
• 4 розетки в рабочей камере ламинарного бокса;
• Шильд-панель с ЖК-индикатором;
• Электромагнитный считыватель и электромагнитный ключ
• Подставка рамочная со стационарными и роликовыми опорами

  Система управления боксом:

индикация включения бокса,включение/выключение освещения рабочей камеры,индикация включения освещения, включение/выключение вентилятора,индикация включения вентилятора,включение/выключение УФО,индикация включения УФО, установка интервала работы лампы УФО с отображением оставшегося интервала времени,индикация текущего времени, установка текущего времени,вспомогательный таймер,включение/выключение блокировки клавиатуры, возможность просмотра общих данных,автоматическое поддержание потока воздуха внутри рабочей камеры и в рабочем проеме, вне зависимости от степени загрязненности фильтра.

Технические характеристики

Основные характеристики бокса биологической безопасности класс II /тип А2/
БАВп-01-«Ламинар-С.»-1,2 (код 241.120)

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) по ГОСТ ИСО 14644-1-2002 — 5 ИСО
Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49 —  II
Тип бокса согласно NSF/ANSI 49 — A2
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010 — Н14
Средняя скорость нисходящего воздушного потока в рабочей камере,м/c — 0,35
Средняя скорость потока воздуха, входящего в бокс через рабочий проем с каждой стороны,м/c —  0,45
Освещенность рабочего поля, лк, не менее — 1000
Степень рециркуляции воздуха в боксе,% — ≈70

Основные параметры и размеры бокса биологической безопасности класс II /тип А2/
БАВп-01-«Ламинар-С»-1,2 (код 241.120)

Габаритные размеры бокса с подставкой (ШхГхВ),мм — 1570х760х1965
Размеры рабочей камеры ламинарного бокса (ШхГхВ),мм -1100x665x687
Масса бокса,кг,не более — 314
Мощность, потребляемая боксом (без учета нагрузки на блоки розеток), Вт, не более — 400
Суммарная максимально допустимая нагрузка на блок розеток,Вт, не более — 700
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса,м3/час — 915

Опции  бокса биологичекой безопасности БАВп-01 — «Ламинар-С» — 1,2 vis-a-vis:

Кран-газ — код 0.01
Кран-вакуум — код 0.02
Доп.розетки — код 0.03

Регистрационное удостоверение № ФСР 2010/07111 от 18.03.10 о внесении в Государственный реестр изделий медицинского назначения (изделие медицинской техники).

Рисунок по тех характеристикам

Схема воздушных потоков
