В чём разница: задвижка и затвор Баттерфляй

Сравниваем два похожих типа запорно-регулирующей арматуры: задвижку и затвор Баттерфляй. Какие же ещё различия, кроме цены, существуют у этих деталей трубопровода?

В условиях современного трубопроводного рынка запорно-регулирующая арматура типа «Баттерфляй» всё ещё остается востребованной у потребителей и практичной в использовании. Особенно, это решение идеально применяется на производствах крупных масштабов с большими диаметрами труб и малотекучей рабочей средой. Однако в равной степени популярны и классические задвижки, которые великолепно функционируют почти на всех диаметрах трубопровода: от малых до сравнительно больших. Но в чём же конструктивные различия между этими, на первый взгляд, очень похожими типами запорной арматуры?

На самом деле, даже не смотря на то, что поворотный затвор Баттерфляй называют задвижкой, гермоклапаном и поворотной заслонкой, это, прежде всего, дисковый затвор. В нём запирающий/регулирующий элемент выполнен в форме диска, поворачивающегося вокруг своей оси. Откидной клапан типа «Баттерфляй» с двустворчатым диском очень легок в управлении: при повороте рукояти запускается и сам запирающий/регулирующий орган. С простой задвижкой дело обстоит иначе: круглый диск, клин или другой запорно-регулирующий механизм приводит в движение клапан, а также останавливает его.

Кроме прочих, у этих деталей сантехники имеются и другие различающие нюансы, к примеру, касательно технических характеристик. Задвижки представлены более широким набором разнообразных типов. Это и клиновые, и параллельные, и быстроспускные, и вращательные. В отличие от затворов баттерфляй, они значительно более устойчивы к высокому внутрисистемному давлению, и, следовательно, имеют значительно более высокие показатели герметичности. Последнее достигается за счет различных уплотнителей.

Немаловажно, что задвижки применяются в системах высоких температур благодаря низкому гидравлическому сопротивлению и неэластичным уплотнительным материалам. Поворотный же затвор, хоть и не слишком подходит для потоков с высоким давлением и температурами, характеризуется большим номинальным диаметром. Это значит, что цена задвижки, к слову, такого же диаметра будет значительно выше, чем стоимость того же баттерфляя с тем же сечением. Простота устройства гермоклапана гарантирует его использование в качестве запорной арматуры равно как и регулирующей, чем не может похвастаться задвижка.

Задвижки — достаточно гибкое решение в условиях постоянного изменения направления рабочей среды. А вот для дискового затвора характеры удобный и оперативный запуск, быстрая остановка в силу относительно невысокого гидравлического сопротивления. В отличие от задвижки, заслонка имеет простую и лаконичную конструкцию, а это, соответственно, сокращает трудо- и ресурсозатраты.

Как уже было указано выше, задвижки не рекомендуется использовать в качестве регулирующей или дроссельной арматуры. Для подключения или разведения направления движения, вертикального направлению потока, устройство задвижек предусматривает задействование в этом процессе определенного участка затвора. По причине угрозы эрозии заджвижки не монтируют с целью остановки потока. Принцип работы этой детали трубопровода напоминает ворота: запирающий орган двигается вдоль вертикальной центральной линии затвора до седла канала.

Поворотные клапаны баттерфляй с круглым диском преимущественно используют для регулирования потока. Специалисты рекомендуют дополнительно устанавливать редукторы на шток заслонок, так как это поможет зафиксировать положение затвора.

boiler.ua

Задвижка "Баттерфляй": что это такое?

Задвижка – это один из популярных видов запорной арматуры, которая перекрывает поток воды поперек. Она достаточно часто используется в различных сферах деятельности. Сегодня мы поговорим о задвижке «Баттерфляй» и попытаемся разобрать, какие они бывают.

Этот вид задвижек имеет запирающий элемент в форме диска. Который крутится вокруг своей оси. Такая арматура размещается перпендикулярно. Также, она достаточно часто встречается в различных коммуникациях, начиная от водопроводов и заканчивая газовой системой.



Как выбрать качественную задвижку?

Стоит отметить, что на качество задвижек влияет не только то, кто их производит, но и составляющие материала и качество работ. Именно поэтому необходимо выбирать нержавеющий клапан Баттерфляй у надежных поставщиков. Одними из таких есть

Armax.kiev.ua. Они не только предоставят вам большой выбор продукции, но и порадуют приятной ценой. Также, у них есть возможность доставки товара.
  Кроме того, при выборе стоит учитывать ее номинальный диаметр. Этот показатель крайне важен для нескольких вещей – стыковки задвижки с остальной частью коммуникаций и способности перекрыть поток.

Также стоит учитывать то, для чего именно вы покупаете задвижку. Дело в том, что водопроводный клапан не способен герметически перекрыть поток газа, к примеру. Для каждого вида коммуникаций стоит подбирать подходящий клапан.

Следующим показателем необходимо выбирать задвижку по температурному режиму. Правильно подобранный вариант перемычки способствует долгому сроку жизни, как и самой конструкции, так и задвижки в целом.



Преимущества использования задвижки «Баттерфляй».

Главным преимуществом можно считать доступность. Такие задвижки наиболее популярны, поэтому раздобыть их в магазине сантехники достаточно легко. К тому же, их стоимость достаточно бюджетная.

Также, стоит отметить легкость веса таких клапанов. Достигнуть такого результата удалось благодаря компактности самого затвора. Такая характеристика позволяет без страха стравить клапан на любую систему и не беспокоиться о больших весовых нагрузках на нее.

Третье преимущество позволяет не беспокоиться об утечке. Дело в том, что благодаря самой форме затвора, он плотно прилегает к трубе и не пропускает ничего дальше. Такая простая система отличается не только качеством, но и удобством в использовании.

Последним преимуществом есть возможность использовать такой тип клапана в больших трубопроводах. Благодаря различным видам диаметра клапана, они способны перекрыть любой поток.

Підписуйтесь на наш канал в Telegram!

Читайте також:

Сегодня кроссовки окончательно вошли в наш гардероб не только как спортивная обувь, но и повседневная. Кроссовки не просто стали каждодневным атрибутом, но и предметом спора и даже соревнования в стилях. Не смотря на популярность кроссовок, мало кто знает, каким требованиям они должны соответствовать и как их выбирать. Об этом мы и поговорим в нашем материале. Сегодня производители стремят...

12 листопада, 16:43

Тема автомобильных дорог остается одной из актуальных в Украине. Множество украинцев, впервые оказавшись в Европе, сразу обращают внимание на качество европейских дорожных покрытий и задаются логичным вопросом «а когда же это будет у нас?». Парадоксально, но в Украине выпускают инновационное оборудование, которое качественно ремонтирует дороги в 36 странах мира почти на всех ко...

Хотите заниматься фитнесом или физическими нагрузками, и недорого платить за это? В таком случае, откажитесь от посещений тренажерного зала и выберите тренировки у себя дома. Изначально эта идея кажется неэффективной и непрактичной. Очень важно выбрать правильный подход к началу тренировок, выработать привычку заниматься в домашних условиях, дисциплинировать себя и купить необходимый спортивный...

Сегодня красивый интерьер дома имеет огромное значение. Опрятная и привлекательная картинка настолько же важна, как и атмосфера. Каждый хотел бы жить в красиво обустроенной квартире или же доме и наслаждаться красивым видом из окна. Одним из популярных приемов в современном интерьере есть установка стеклянных дверей. В нашем материале мы поговорим о том, как выбрать стеклянные двери и чем они п...

08 листопада, 13:22

Начинающие и профессиональный музыканты сталкиваются с одной и той же проблемой – выбором оборудования и инструмента, который бы смог обеспечить действительно качественное звучание. А все дело в том, что сегодня рынок музыки предлагает просто невероятное количество моделей инструмента абсолютно всех типов и ценовых категорий, поэтому даже профессионалу своего дела подобрать подходящи...

06 листопада, 13:09

Азартные игры сегодня переживают настоящее возрождение. Многие казино отказались от обычного формата работы и перешли в Сеть Интернет. Это сделало их значительно ближе к обычным игрокам. Доступ в Интернет сегодня имеют практически все желающие. Социальными сетями, онлайн кинотеатрами и другими сервисами пользуется большинство людей, недавно в их число также добавились онлайн казино. Если в...

Завантажити ще

vinbazar.com

Как правильно выбрать задвижку Баттерфляй

На данный момент существует несколько видов конструкций трубопроводной запорно-регулирующей арматуры – с шиберным затвором, клиновые, с выдвижным штоком и с поворотным диском (задвижка Баттерфляй). Каждая имеет свои преимущества/недостатки, определяющие область применения той или иной арматуры. В данной статье мы рассмотрим вопрос выбора задвижек Баттерфляй, которые становятся все более востребованными в промышленности, коммунальном хозяйстве и в быту.

Что собой представляет задвижка Баттерфляй

Ее суть – регулировка/перекрытие потока производится диском, который имеет возможность вращения вокруг оси (штока), установленной перпендикулярной потоку. Такое решение имеет ряд преимуществ:

1. Значительно снижаются усилия на движение запорного узла. Так как в любом случае (при открытии или закрытии задвижки) сила давления воздействуют на одну половину диска в одном направлении, а на другую – в другом. Происходит их взаимная компенсация. Поэтому для управления такой задвижкой усилия, по сути, требуются лишь на преодоления сил трения.

2. Снижения усилий приводит:

  • к уменьшению материалоёмкости конструкции – меньше сила, меньше материала необходимо, чтобы им противостоять;
  • к уменьшению габаритов, в том числе монтажной длины (габарит узла вдоль оси трубы без присоединительных элементов) – меньше материала, меньше он занимает объема.

3. Простота монтажа из-за меньшего веса и габарита детали.
4. Удешевление конструкции, особенно в случае электрического/гидравлического/пневматического привода, так как им необходимо меньше развивать усилий.

Единственным недостатком данной арматуры является ее недостаточная герметичность при давлениях свыше 16 атм.

Выбираем задвижку Баттерфляй

  1. Данный запорно-регулирующий узел пригоден для гидро- и пневмосистем с рабочим напором до 16 атм.
  2. Определяемся с присоединительными размерами. Следует сказать, что особенно выигрышно такая арматура смотрится при Ду от 100 мм. В этом случае разница в габаритах и весе между задвижкой Баттерфляй и ее коллегами другого типа особенно очевидна.
  3. Определяемся с типом соединения – резьбовой, фланцевый или межфланцевый. Есть модели данной арматуры со всеми типами, так что ограничений по этому вопросу нет.
  4. Определяемся с типом привода – ручным, электрическим, гидравлическим, пневматическим. Он зависит от величины необходимых усилий для открытия/закрытия задвижки, скоростью открытия/закрытия, потребностью в автоматизации системы, а также разновидностью среды. Если устройство стоит в пневмосистеме, то удобней использовать пневмо- или электропривод. В гидросистеме – гидро- или опять же электродвигатель. В автоматизированных системах арматура с ручным приводом недопустима.
  5. Видом рабочей среды (жидкость, газ) и ее агрессивностью. От вида среды зависят материалы деталей задвижки – корпуса, поворотного диска, штока, уплотнительных элементов.
  6. Для неагрессивных сред для корпусов и дисков используется чугун. В агрессивных веществах диск производится из нержавеющей стали. Шток практически во всех моделях выполнен из нержавеющей стали.

Выбор материалов уплотнения:

  • для воздуха, неагрессивных и слабоагрессивных жидкостей (например, морская вода) используют прокладки из EPDM;
  • для воздуха с парами масла, углеводородных жидкостей (нефть, масло и т.д.) – NBR;
  • для агрессивных сред – PTFE;
  • для сред с высокой температурой – силикон.

Допустимая область применения поворотных заслонок Баттерфляй указана в их паспорте.

© ТД "ПАТ"

promarmateh.com.ua

Задвижка "Баттерфляй"

Материал корпуса: Чугун GG25

Температурные пределы:

  • Уплотнение EPDM от -20° до +130° С | Шток-SS410
  • Уплотнение VITON от -20° до +150° С | Диск-чугун никел /сталь нж.

Рабочее давление: 16 Bar

Среда применения: вода, загрязненные жидкости, воздух, гликоли

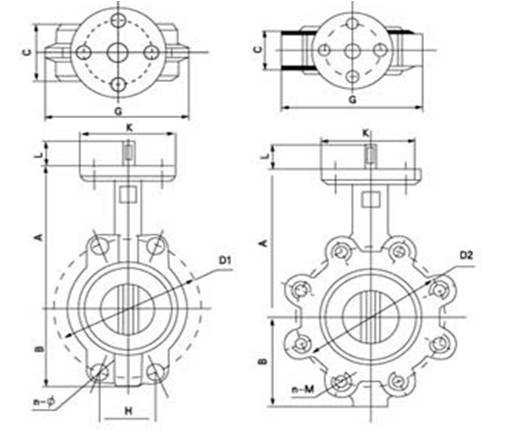

Dn, мм А, мм B, мм C, мм K, мм L, мм D1, мм n-Ø, мм Вес, кг
50 161 80 42 90 30 120 4-18 2,9
65 175 90 44 90 30 136,2 4-18 3,4
80 181 95 48 90 30 160 8-18 4,6
100 200 114 52 90 30 185 8-18 5,3
125 213 127 56 90 30 215 8-23 7,5
150 226 139 56 90 30 238 12-26 9,6
200 260 175 60 90 32 295 12-26 15,5
250 292 203 68 125 32 357 16-26 23,5
300 337 242 78 125 32 407 16-30 35
350 370 270 78 150 45 467 20-26 42,5
400 400 300 86 175 51 515 20-26 52

gme.in.ua

задвижка баттерфляй Видео

2 г. назад

Задвижка Баттерфляй Zetkama 497B Ду 50 - продаем со склада в Киеве. Компания Электромотор Киев. Контактный телефон...

4 г. назад

Купить затвор дисковый поворотный(задвижку баттерфляй) по ссылке http://ukspar.ua/138-zaslonki-povorotnye-zatvory-diskovye-batterfljay.htm...

2 г. назад

Задвижка Баттерфляй Zetkama 497B ДУ 100 - предлагаем купить со склада в Киеве. Наша компания отправляет по всей...

2 г. назад

Принцип действия задвижки Баттерфляй (затвора дискового поворотного). http://promarmateh.com.ua - Трубопроводная запор...

2 г. назад

При подборе оборудования необходимо руководствоваться не только ценой, но и качеством, обращайтесь к специ...

2 г. назад

Задвижка Баттерфляй Zetkama 497B Ду 65 Компания Электромотор Киев. Контактный телефон 5000888 Детальнее на сайте...

2 г. назад

Задвижка Баттерфляй Zetkama 497B ДУ 150 - купить в Украине. Задвижка баттерфляй Zetkama 497,. Компания Электромотор Киев....

5 г. назад

Замена седлового уплотнения (разборка/сборка) дискового поворотного затвора Гранвэл.

1 г. назад

Изготовление деталей из нержавеющей стали . Зеркальная полировка. Оборудование от производителя. Запасные...

3 г. назад

Школа арматурного профессионализма от медиа-центра "Арматурный эксперт". В этом видео, эксперт портала...

4 г. назад

Купить Затвор дисковый Вы можете перейдя по ссылке http://ukspar.ua/138-zatvory-diskovyye.htm на наш сайт. В этом ролике видео...

4 г. назад

Купить задвижки можно по ссылке http://ukspar.ua/145-zadvijki.htm на нашем сайте или по тел. (044) 563-33-00. Задвижка для трубопро...

1 г. назад

Аудио файл был взят с сайта ROYALTY FREE MUSIC by BENSOUND https://www.bensound.com.

3 г. назад

Задвижка шиберная с нержавеющим ножом применяется для установки в качестве запорного устройства на трубоп...

4 г. назад

Затвор поворотный Баттерфляй IVR - для воды и газа. Интернет магазин трубопроводной и запорной арматуры:...

2 г. назад

Задвижка 30ч6бр течет на водопроводе в Грузии. Не качественная продукция, пр-ва Китай. При подборе оборудован...

4 г. назад

Изготовление фланцев на задвижку (100) «БАТЕРФЛЯЙ» для полива на поле. Фланцы -- толщина 10 мм., отверстие по...

6 мес. назад

Купить задвижку поворотную баттерфляй фланцевую с нержавеющим диском по низкой цене можно в компании TRiNOX....

2 г. назад

Двухдисковые клиновые задвижки ООО "Армстройэкспорт" применяются в качестве запорно-регулирующих устройс...

4 г. назад

Изготовление фланцев на задвижку (100) «БАТЕРФЛЯЙ» для полива на поле. Фланцы -- толщина 10 мм., отверстие по...

turprikol.com

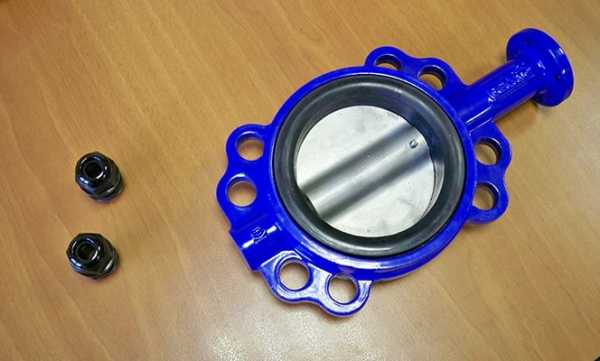

Задвижка Баттерфляй поворотная межфланцевая V.I.T.

Описание:
Задвижка Баттерфляй поворотная межфланцевая V.I.T. может быть установлена на трубопроводе между стандартными ответными фланцами без применения дополнительных уплотнений (футеровка корпуса одновременно выполняет роль уплотнений).
Для центровки заслонки «Баттерфляй» между фланцами на ее корпусе выполнены приливы с отверстиями, через которые пропускаются стяжные болты или шпильки.

Использование дисковых поворотных затворов типа "Бабочка" в качестве запорных устройств на трубопроводе, позволяет разгрузить трубопровод в следствии сравнительно малого веса поворотных затворов по сравнению с другой запорной арматурой. Компактные размеры и легкость управления запорным органом позволяют устанавливать межфланцевые поворотные дисковые затворы в системах холодного и горячего водоснабжения, вентиляции и кондиционирования воздуха, устанавливая затворы типа "Бабочка" в любом положении. Использование упругой резины в качестве уплотнения позволяет добится абсолютной герметичности затвора (заслонки).

Межфланцевый дисковый поворотный затвор типа "Бабочка" с металлической рукояткой идеальное запорное устройство на магистральных трубопроводах систем холодного и горячего водоснабжения с температурой рабочей среды до +110 ?C (кратковременно до +130 ?C). Чугунные дисковые поворотные затворы могут устанавливаться на вертикальных и горизонтальных трубопроводах внутренних и наружных инженерных систем. Брагодаря простой и компактной конструкции, малому весу и строительной длине - дисковые поворотные затворы широко применяются в системах холодного и горячего водоснабжения жилых зданий, в насосных установках и установках вентиляции и кондиционирования воздуха. Спектр применения межфланцевых дисковых затворов достаточно широк, и затворы могут применятся в различных технологических процессах.

Задвижка Баттерфляй поворотная межфланцевая V.I.T.
Задвижка Баттерфляй поворотная межфланцевая предназначена для перекрытия или дросселирования потока перемещаемой по трубопроводам среды – воды, газообразных сред, пара и пр.
Задвижка Баттерфляй поворотная межфланцевая: бласть применения.

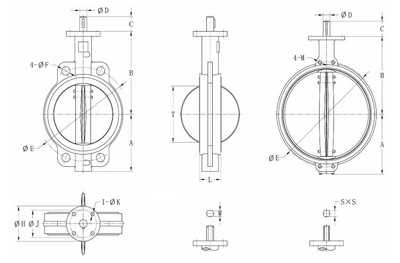

Чертеж:

Технические характеристики:

Чугунный дисковый «Баттерфляй» V.I.T.
Ду, мм506580100125150200250300
Строительная длина, мм454849555859637080
Ном. давление, МПа/ Температура среды, С0

1,6/-10..100

Рабочая среда

Вода

Присоединение к трубопроводу

Стяжное

armafit-stroy.com.ua

Задвижка баттерфляй | Задвижки с электроприводом: цена

Описание:

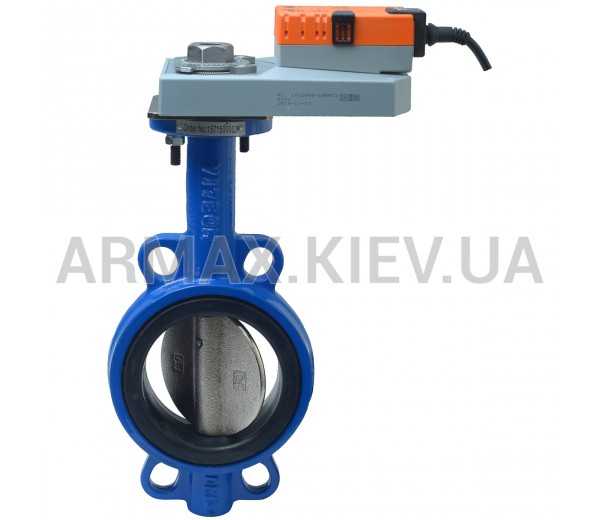

Задвижки баттерфляй с электроприводом необходим для перекрытия потока и регулирования расхода жидких и газообразных сред.

Для того чтобы вращать затвор поворотный в ручную, достаточно нажать кнопку, которая выводит зубчаты редуктор из зацепления. Привод защищен от перегрузок и не требуют концевых выключателей. Остановка происходит автоматически при достижении конечных положений.

Задвижка с электроприводом

В основном  задвижки с электроприводом предназниченыкак разновидности запорной арматуры состоит в перекрытии движения рабочей среды по трубопровоДу. Если быть точнее, задвижку под электропривод используют для перекрытия в трубах непрерывного потока любой жидкости или газа. Приводная трубопроводная запорная арматура отличается простотой обслуживания, ремонта и при этом задвижка с электроприводом имеет гарантированно длительный срок службы. При использовании в сети задвижек с электроприводом нужен регулярный уход за трубопроводом. Технические просмотры должны включать проверку не только состояния механизмов самого электопривода, но и аппаратуры управления, силового кабеля и линий управления.

Задвижка баттерфляй

Задвижки баттерфляй из стили и чугуна с ручным управлением применяются для полного перекрытия в различных системах трубопровода. Уплотнитель в задвижках данного типа – сальниковая набивка, которую при необходимости легко заменить. Задвижка баттерфляй относится к числу параллельных выдвижных фланцевых запорных устройств.  Материал задвижки с электроприводом 31ч906бр – чугун. Задвижка с электроприводом чугунная может быть установлена на трубопроводы различного диаметра (ДУ 100-ДУ 250). Это фланцевая 2-дисковая задвижка баттерфляй клиновая с электроприводом с выдвижным шпинделем. Рабочая температура (до +225) аналогична задвижке с электроприводом 30ч906бр, цены примерно равны.

Чертеж:

Технические характеристики:

Баттерфляй задвижка с электроприводом:

  • Задвижка с электроприводом Ду10-1200мм Ру0,1– 420 МПа;
  • Задвижки  баттерфляй стальные;
  • Задвижки с электроприводом чугунные.

Управление электроприводом задвижки – двухпозиционное (откр./закр.) или трехточечная схема. Электропривод SM поставляется для затворов диаметром 40-80. Электропривод GM идет в комплекте с затворами 100-125. Для затвором даметром 150-500 используются приводы ЕСН. Электроприводы поставляются в двух исполнениях: 24В и 220В.

Характеристики Показатель
Давление номинальное, МПа (кгс/см2)1,6
Температура, С°130
Рабочие средыВода, воздух, газ нефтепродукты
Присоединение к трубопроводуФланцевое
