Задвижки баттерфляй — затворы дисковые поворотные
Задвижка баттерфляй – это межфланцевый поворотный дисковый затвор для перекрытия потока рабочей среды в магистралях с номинальным давлением Ру10, Ру16. Производятся в чугунных и нержавеющих стальных корпусах с условным диаметром прохода Ду 50-500 мм, отличаются по материалу диска – чугунный, стальной, нержавеющий. Применяется в трубопроводах по транспортировке воды, сточных вод, воздуха, кислот, щелочей, солей, спиртов, нефтепродуктов и тд. Класс герметичности затвора – «А» по ГОСТ 9544-93.
Цена
от 210 грн
Технические характеристики
В таблице указаны основные технические характеристики дисковых поворотных задвижек баттерфляй: способ монтажа, материал диска и корпуса, вид рабочей среды, предельная температура, тип управления.
Задвижка поворотная | Номинальное давление, кгс/см2 | Материал | Назначение | Максимальная температура, °С | Крепление | |
Диска | Корпуса | |||||
Затвор дисковый баттерфляй | Ру10, Ру16 | Чугун, нержавейка, сталь | Чугун, нержавеющая сталь | Пар, вода, воздух, гликоли, нефтепродукты, агрессивные среды | 425 | Стяжное |
Чертеж размеров затворов баттерфляй
Для ознакомления с подробными характеристиками задвижек баттерфляй – кликайте на нужный диаметр Ду дискового поворотного затвора в таблице.
В таблице указаны размеры задвижки баттерфляй: строительная длина и высота, диаметры.
Задвижки дисковые поворотные | Габаритные и присоединительные размеры, мм | Вес, кг | |||||||||
A | В | С | D | D1 | L | H | К | E | G | ||
Баттерфляй Ду50 | 161 | 80 | 42 | 52,9 | 125 | 32 | 84,84 | 77 | 57,15 | 118 | 3,5 |
Баттерфляй Ду65 | 175 | 89 | 44,7 | 64,5 | 145 | 32 | 96,2 | 77 | 57,15 | 137 | 4,2 |
Баттерфляй Ду80 | 181 | 95 | 45,2 | 78,8 | 160 | 32 | 61,23 | 77 | 57,15 | 143 | 4,5 |
Баттерфляй Ду100 | 200 | 114 | 52,1 | 104 | 180 | 32 | 70,80 | 92 | 69,85 | 156 | 5,5 |
Баттерфляй Ду125 | 213 | 127 | 54,4 | 123,3 | 210 | 32 | 82,28 | 92 | 69,85 | 190 | 7,0 |
Баттерфляй Ду150 | 226 | 139 | 55,8 | 155,6 | 240 | 32 | 91,08 | 69,85 | 212 | 9,0 | |
Баттерфляй Ду200 | 260 | 175 | 60,6 | 202,5 | 295 | 45 | 91,89 | 115 | 88,9 | 268 | 15,0 |
Баттерфляй Ду250 | 292 | 203 | 65,6 | 250,5 | 355 | 45 | 92,40 | 115 | 88,9 | 325 | 21,0 |
Баттерфляй Ду300 | 337 | 242 | 76,9 | 301,6 | 410 | 45 | 105,3 | 140 | 107,95 | 403 | 34,0 |
Баттерфляй Ду350 | 368 | 267 | 76,5 | 333,3 | 470 | 45 | 91,11 | 140 | 107,95 | 436 | 45,0 |
Баттерфляй Ду400 | 400 | 309 | 86,5 | 389. 6 | 525 | 51,2 | 100,47 | 197 | 158,75 | 488 | 94,0 |
Баттерфляй Ду500 | 480 | 361 | 131,8 | 491,6 | 650 | 64,2 | 96,99 | 197 | 158,75 | 593 | 188,0 |
Устройство и принцип работы
Принцип работы задвижки баттерфляй заключается в перекрытии потока рабочей среды дисковым поворотным затвором жестко закрепленным на штоке. В закрытом положении, диск расположен перпендикулярно относительно трубопровода – герметично перекрывая проход. При повороте штока на 90°, дисковый затвор поворачивается параллельно направлению потока открывая проход. Управление может быть ручным – поворотным рычагом с редуктором или без, дистанционным – электроприводом, пневмоприводом, гидроприводом, электромагнитным приводом.
На схеме устройство задвижки задвижки баттерфляй с поворотным дисковым затвором, где:
- Корпус чугунный;
- Диск чугунный, нержавеющий, стальной;
- Шток стальной;
- Уплотнение;
- Втулка латунная;
- Кольцо;
- Штифт из нержавеющей стали.
Купить поворотную дисковую задвижку баттерфляй
У Систем Качества можете купить задвижки баттерфляй EPDM, NBR, PTFE, RBV-16-10, RBV-16-30 фланцевые дисковые поворотные затворы производства заводов Украины, Китая, России, Польши, Турции, Словакии. Подберем затвор баттерфляй с электроприводом для воды, пара, газа, нефтепроводов (нефтяная), насоса, паропровода, водопровода, отопительную, канализационную, пожарную (для пожаротушения), тепловую для магистралей теплосетей. Все оборудование и узлы проходят испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: заслонка межфланцевая баттерфляй, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).
Выполним диагностику и ремонт задвижки типа баттерфляй, обратного клапана, шарового крана, запорной задвижки, вентиля, электропривода, затворов дисковых поворотных, устраним неисправности и дефекты, проведем ревизию и притирку арматуры с хранения (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия на задвижки 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).
Цена баттерфляй в Украине
Цена задвижки баттерфляй зависит от давления РУ (Pn), диаметра ДУ (Dn), класса герметичности затвора и года выпуска (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости задвижки из чугуна – обратитесь к менеджеру или отправьте запрос на почту.
Компания Системы Качества поставщик надежной запорной арматуры
✍ Чем отличается задвижка от затвора дискового Баттерфляй, отличие затвора от задвижки — Armashop.ua
19 июля 2019
В нашей статье мы рассмотрим, чем отличается задвижка от затвора Баттерфляй по применению и техническим характеристикам. Основная разница между затвором и задвижкой, кроме стоимости, заключается в конструктивных отличиях запорно-регулирующей арматуры.
Содержание
1. Что такое задвижка
1.1. Характеристики и преимущества задвижек
2. Что такое затвор дисковый Баттерфляй
2.1. Технические характеристики и преимущества «butterfly valve»
2.2. Сфера использования дисковых затворов
3. В чём отличие задвижки от затвора Баттерфляй
4. Что лучше: задвижка или дисковый затвор
Что такое задвижка
Это одна из подвидов трубопроводной арматуры, оснащенная запирающим механизмом для контроля потока жидкости или газа. Задвижки ставят на технологических трубопроводах в диапазоне диаметров 15–2000 мм в сфере ЖКХ, тяжелой промышленности, газовом и нефтеперерабатывающем секторе экономики. Запорное устройство данного типа используется в трубопроводах номинальным давлением до 250 атмосфер и температурой среды до 565 °C.
Характеристики и преимущества задвижек
Задвижки редко применяют для регулирования расхода рабочей среды, в основном — они выполняют функции запорного элемента. При транспортировании энергоресурсов по трубам запирающее устройство устанавливается в положении «открыто» или «закрыто». По типу конструкции запорного элемента, задвижки бывают клиновые, быстроспускные, шиберные и другие.
Достоинства:
- относительно простая конструкция;
- минимальные потери удельной энергии;
- минимальная строительная длина;
- устойчивость к различным средам.
Данные особенности являются ценными для применения устройств на магистральных трубопроводах, где энергоносители транспортируются постоянно и с большой скоростью. Таким образом, основное отличие задвижки от затвора Баттерфляй заключается в устойчивости механизма к внутрисистемному давлению за счет высокой герметичности и применению всевозможных уплотнителей.
Уплотнительные поверхности могут изготовляться с латунными, фторопластовыми, нержавеющими, резиновыми кольцами или без колец.
|
Что такое затвор дисковый Баттерфляй
Многие ошибочно считают дисковый затвор задвижкой, хотя они похожи. Чем отличается затвор от задвижки? Первое — это конструкцией. Затвор (заслонка, гермоклапан) имеет запирающий и регулирующий механизм, функции которого выполняет диск, вращающийся вокруг оси под углом на 90° (могут быть и другие углы). Конструкция заслонки довольно простая, что позволяет быстро с минимальными трудо-и ресурсозатратами обслуживать, запускать в работу и выполнять замену устройств.
Поворотные гермоклапаны Баттерфляй с круглым диском в основном применяют для регулировки транспортного потока. Инженеры настоятельно рекомендуют при этом монтировать редукторы на шток заслонок, что позволит надежно зафиксировать затвора в нужном положении.
Технические характеристики и преимущества «butterfly valve»
Запирающее устройство позволяет закрывать прохождение энергоносителей через кольцевое седло посредством оборота затвора. Вращающаяся ось может быть собственной осью или находиться в одной плоскости — осевые и эксцентриковые гермоклапаны соответственно.
Гермоклапаны пользуются спросом благодаря несомненным преимуществам:
- небольшая строительная длина;
- компактная и простая конструкция, минимум деталей;
- небольшой собственный вес;
- несложный ремонт и замена уплотнительных материалов;
- подходят для труб больших диаметров.
Сфера использования дисковых затворов
Конструктивные особенности запорно-регулирующей арматуры данного типа определяют их сферу использования:
- тепло-и водоснабжения;
- гидротехнические и гидроэнергетические сооружения;
- кондиционирование и приточно-вытяжная вентиляция;
- газовое хозяйство и системы тушения пожаров;
- транспортировка специальных сред (морская вода, топливо, агрессивные вещества и т.
|
В чём отличие задвижки от затвора Баттерфляй
В нашей статье мы постарались ответить на вопрос, в чем разница между затвором и задвижкой. Выбирая дисковый затвор или задвижку, нужно учитывать сферу применения оборудования. Так «butterfly valve» успешно зарекомендовали себя на промышленных производствах, где в технологических процессах применяются трубы больших диаметров, по которым проходит малотекучая рабочая среда. Поворотный затвор боится контакта с высокими температурами и давлением. Простая деталировка гермоклапана дает возможность использовать оборудование в качестве запорно-регулирующей арматуры. Задвижка же этим похвастаться не может.
Задвижки устойчивы к высокому давлению в системе, поэтому обладают герметичностью за счет использования качественных уплотнителей. Благодаря минимальному гидросопротивлению и неэластичным уплотнителям, задвижки могут эффективно работать в условиях критичных температур, где затвор Баттерфляй не эффективен.
Что лучше: задвижка или дисковый затвор
Отвечая на вопрос, что лучше задвижка или затвор Баттерфляй, рассмотрим эти два типа механизмов в контексте их недостатков.
Недостатки задвижек:
- Высокая стоимость задвижки, чем цена Баттерфляя одинакового диаметра.
- Большая строительная высота, что затрудняет монтаж оборудования в условиях ограниченного пространства (в особенности у арматуры с выдвижным шпинделем).
- Медленное открытие и закрытие.
- Преждевременный износ уплотнителей и сложный их ремонт.
Недостатки затворов:
- Затруднена механическая очистка труб за счет того, что диск в открытом положении размещается в проходе корпуса. Также с этим связаны плохие гидравлические характеристики.
- Небольшие крутящие моменты для регулировки затворов.
- Плохо работают с агрессивными веществами, температурами и давлением сред в трубопроводе.
Исходя из этого, сначала определяемся с техническими особенностями трубопроводной системы и с нашими финансовыми возможностями, а потом выбираем лучшее подходящее под эти требования устройство.
|
Поделиться
Твитнуть
Telegram
Viber
Поделится

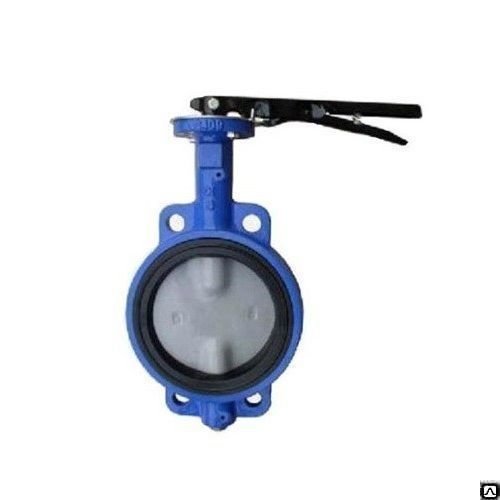

Задвижка баттерфляй Ду125 поворотный затвор
Задвижка баттерфляй Ду125 поворотный затвор — цена, типы, размеры- Запорная арматура
- Дисковые затворы
- Затвор поворотный баттерфляй Ду-125
Испытания перед отправкой
Купить с доставкой по Украине
Код Товара: | Баттерфляй Ду-125 Ру-16 |
Тип: | Дисковый поворотный |
Расположение: | Харьков, Украина |
Вес: | 7 кг |
Гарантия: | 12 месяцев |
Наличие: | В наличии |
Цена: от 1140 грн.
Точные цены и помощь у консультанта
Кол-во
шт
0 отзывов
- Описание
- Отзывов (0)
- Вопрос-ответ
Задвижки баттерфляй Ду-125 чугунные межфланцевые с поворотным дисковым чугунным запорным элементом. Используются как устройство перекрытия потока рабочей среды — вода, газ, нефтепродукты, химикаты. Герметичность завтора Dn125 Pn16, Pn10 водой — 17,3 кг/см2, ГОСТ 9544-2005. Климатическое исполнение — У1 по ГОСТ 15150-69, tmax<130oC. Задвижки Ду125 поворотные мефланцевые управляются ручкой/электроприводом. Материал седлового уплотнения — PTFE. Строительная длина — 54,4 мм, вес — 7,0 кг.
Технические характеристики баттерфляй Ду125
Паспортные характеристики задвижки |
Затвор баттерфляй Ду125 |
Тип |
Поворотная дисковая |
Диаметр условного прохода Ду(Dn), мм |
125 |
Вид затвора |
Чугунный диск |
Максимальное давление Руmax, бар |
16 |
Минимальное давление Руmin, бар |
1 |
Материал корпуса |
Серый чугун СЧ25 |
Производитель |
Китай, Тайто |
Материал уплотнения |
PTFE, EPDM |
Материал штока |
Нержавеющая сталь/чугун |
Применение |
ГВС, ХВС |
Климатическое исполнение |
У1, У2 |
Эксплуатационные характеристики задвижки |
Регулятор Ду-125 |
Габаритные размеры LxDxH, мм |
54x123x394 |
Тип присоединения |
Межфланцевое |
Количество отверстий во фланце, шт |
8 |
Рабочая tmin, oC |
-30,00 |
Рабочая tmax, oC |
130,00 |
Рабочая среда |
Вода, пар |
Способ монтажа |
Вертикальный / горизонтальный |
Вес, кг |
2,6 |
Тип привода |
Ручка/электропривод |
Гарантийный срок, месяцев |
12 |
Класс герметичности |
17,3 кг/см2 |
Устройство
В устройство мефланцевого поворотного затвора баттерфляй Ду-125:
- Чугунный корпус;
- Стальной шток;
- Стопорное кольцо;
- Втулка;
- Диск запорный;
- седловое уплотнение;
- Нижний шток.
Габаритные, крепежные размеры, вес затвора поворотного Ду125
Габаритно-присоединительные размеры |
Диаметры и крепеж |
Масса, кг |
|||||||||||||
Ду |
PN |
A |
B |
C |
D | L | E | G |
H |
D1 |
N,шт х Ø,см |
N1,шт х Ø,см | ØZ | К | |
125 |
16 |
213 |
127 |
54,4 |
123,3 | 32 | 82 | 210 |
82 |
125 |
4х24,5 |
4х10,3 | 18,92 | 92 |
7,0 |
Правила монтажа и ввода в эксплуатацию
Последовательность монтажа в трубопровод и ввода в эксплуатацию:
- Межфланцевые чугунные задвижки Ду125 типа баттерфляй крепятся в удобных для обслуживания участках магистрали ручкой/маховиком вверх и вбок;
- Перед установкой проводится обезжиривание;
- Шпильки-напрявляющие продеваются в ответный фланец и задвижку;
- При монтаже арматуры на трубопроводе убедитесь в равномерном распределении нагрузки по периметру уплотнительной прокладки;
- После монтажа проверьте герметичность прокладочных соединений; подтекания устраните поочередной подтяжкой болтов. Проверните маховик вручную с умеренным усилием и устраните заедания;
- Наличие песка, накипи и окалины в рабочей среде значительно снижает срок службы.
ГОСТ
Стандарты дисковых чугунных задвижек:
- Производство — ГОСТ 5762-2002;
- Строительная длина — ГОСТ 3706-93;
- Межфланцевое соединение — ГОСТ 53763-2009;
- Процедуры испытаний — ГОСТ 33257-2015;
- Герметичность уплотнений — ГОСТ 9544-93.
Где купить задвижки баттерфляй Ду-125 в Украине?
Купить задвижки баттерфляй Ду-125 с чугунным/нержавеющим диском в Харькове можно китайского, турецкого, польского производства. На рынке Украины встречаются бу, новые и складского хранения. Разница в цене достигает 50% без НДС. Мы предложим несколько производителей, расскажем преимущества и недостатки, озвучим актуальные цены на аналоги затворов — задвижки Ду-125.
Гарантия
По результатам испытаний перед отгрузкой ОТК выдает гарантию на межфланцевые чугунные задвижки баттерфляй Ру-16 — 12 месяцев
Цена
Оптимальная точка цена-качество — отечественные с хранения. Готовы подобрать Китайские, турецкие аналоги из наличия.
Оплата
Официально работаем с НДС и без, отправляем наложенным платежом, возможен экспорт, цены в гривне.
Доставка
Быстро доставим по Украине любым перевозчиком либо собственным транспортом по более низкой цене.
Звоните специалистам Слобожанского завода для подбора, консультаций, уточнения цен, оформления заказа на покупку или ремонт поворотных дисковых чугунных задвижек баттерфляй Ду-125 Ру-10 Ру-16 с межфланцевым соединением.
ДУ-125
