8Баллоны для сжатого воздуха — какой цвет окраски и маркировка баллона, сколько газа помещается, какое давление, условия хранения и перевозки
Автор статьи Лебедев Юрий Агафонович
Дата публикации:
01.07.2022
Дата обновления:
17.01.2023
Заместитель директора
Работает в отрасли
c 1999 г.
Содержание статьи:
- Маркировка и окраска баллона со сжатым воздухом
- Какая резьба на баллонах со сжатым воздухом
- Давление и вес сжатого воздуха в баллоне
- Требования к помещению и условия хранения тары
- Транспортировка сжатого воздуха
- Как проходит освидетельствование баллонов
Технические газы широко используются в промышленности. Степень их чистоты во многом зависит от качества тары, соблюдения правил хранения, транспортировки.
Сжатый воздух получают из атмосферного на специальных компрессорах, затем осушают, очищают от мелких загрязнений. Применяют его в медицинских приборах, строительных пневматических инструментах, при покрасочных или пескоструйных работах в процессе металлообработки или автомобилестроении, а также во многих других сферах.
Расскажем подробнее о давлении, весе и маркировке баллона с этим газом, условиях безопасного размещения и перевозки.
Маркировка и окраска баллона со сжатым воздухом
Для того чтобы быстро и безошибочно определять содержимое баллонов, их окрашивают в определенные цвета. Это условие зафиксировано в приложении № 3 «Требования к отличительной окраске и идентификации информации» регламента Таможенного союза 032/2013.

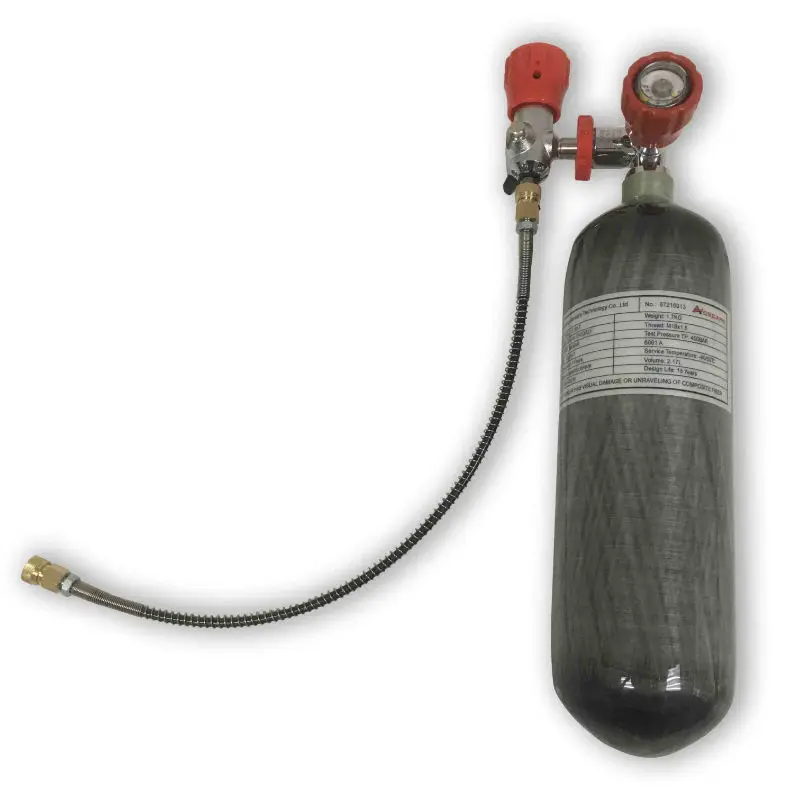

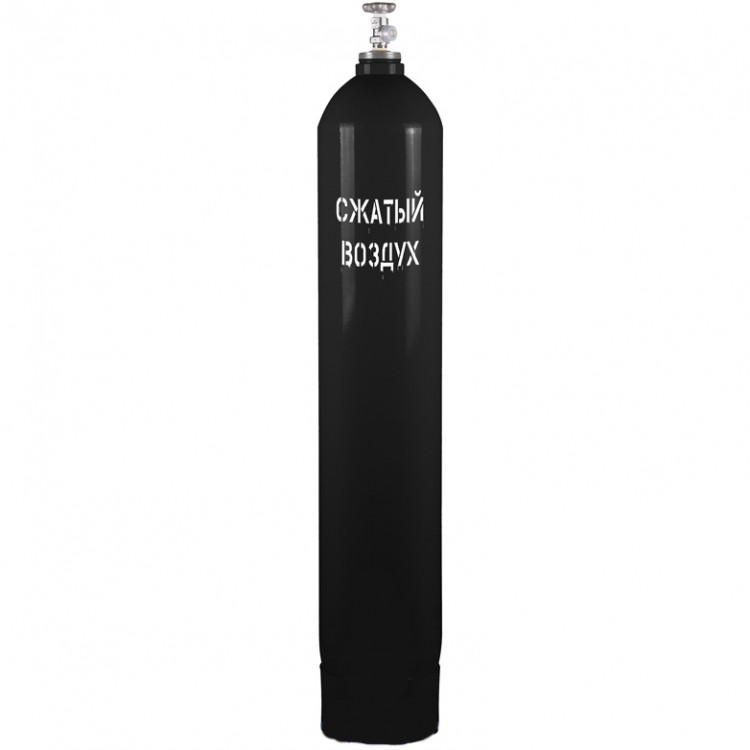

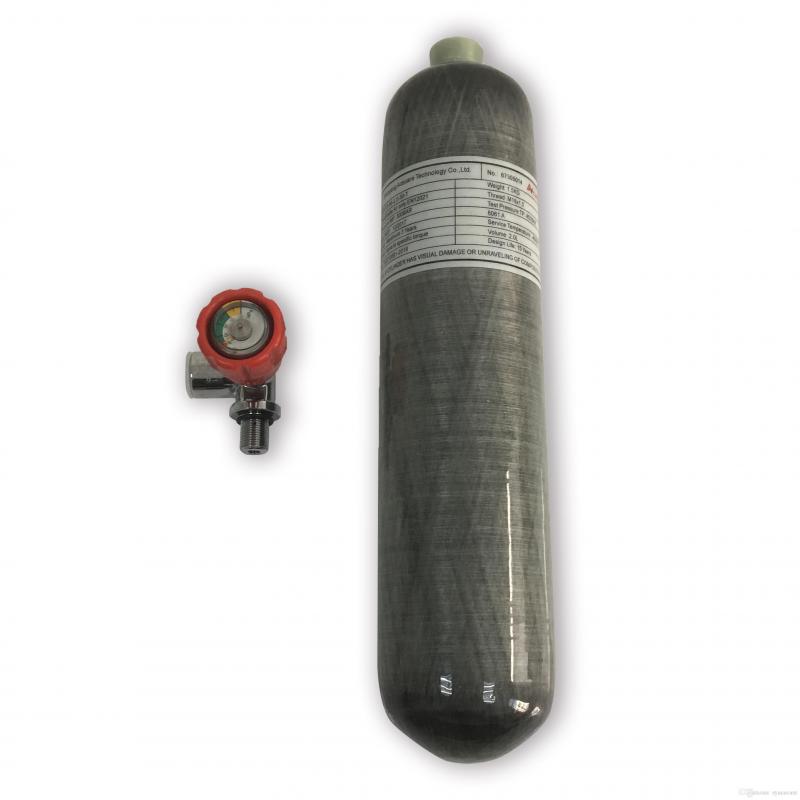

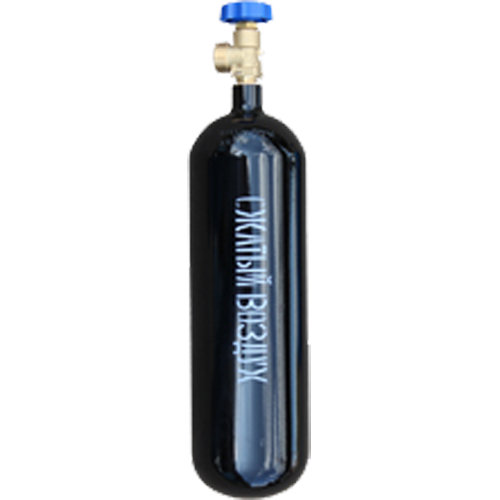

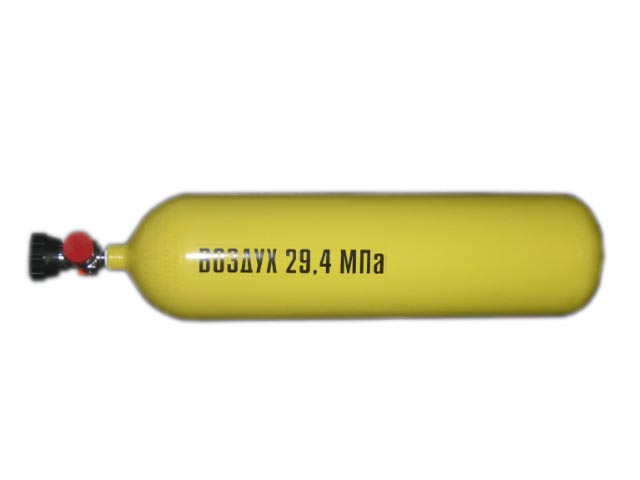

Цвет баллона со сжатым воздухом — черный, надпись — белая, а полоса отсутствует.

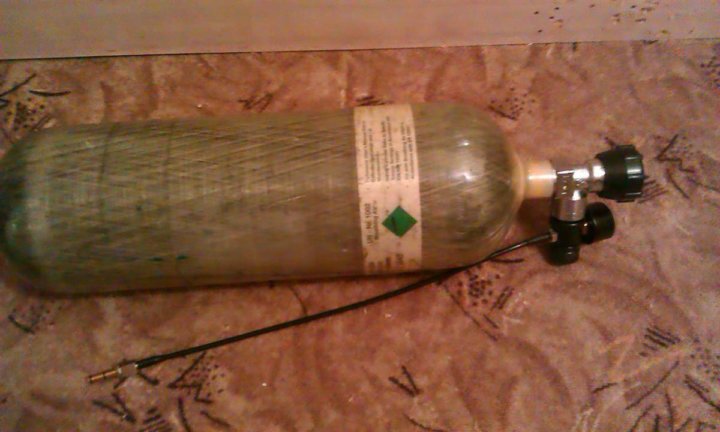

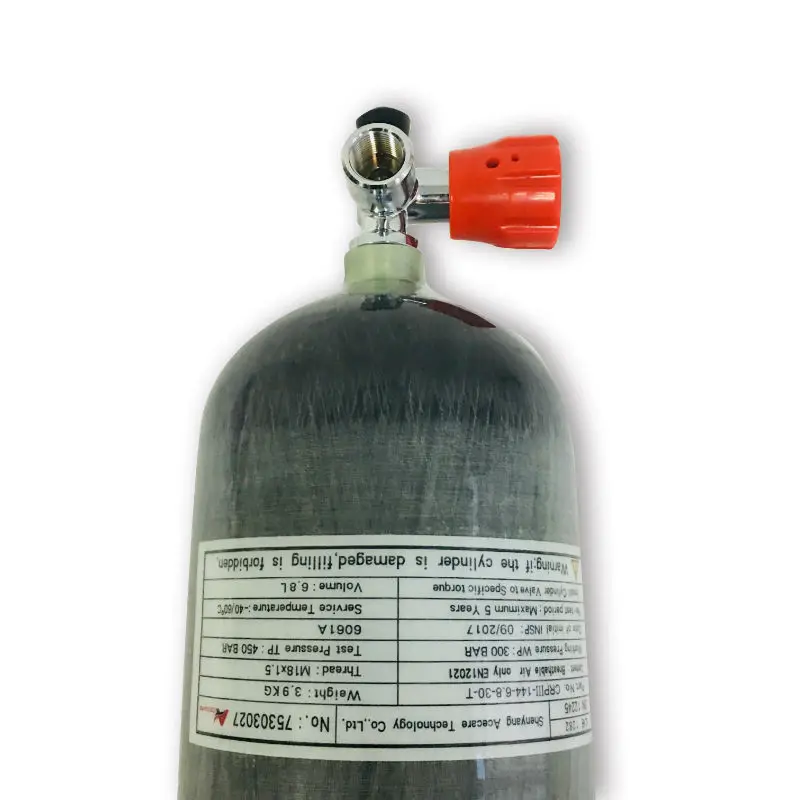

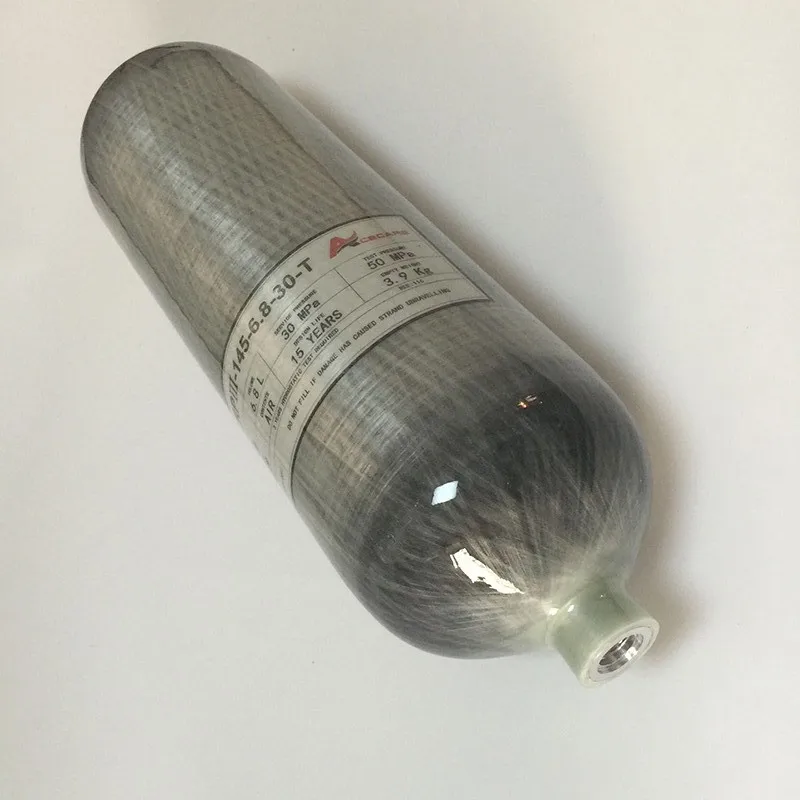

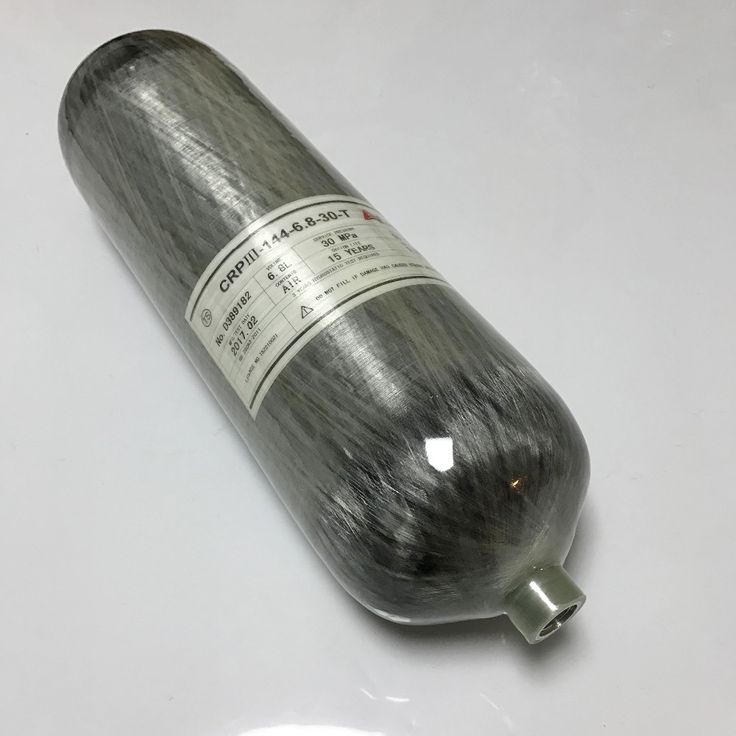

Маркировка обычно выбита ближе к горловине и включает в себя следующие данные:
- заводскую нумерацию;
- вместимость в литрах по воде;
- изначальную массу корпуса;
- проверочное и рабочее давление;
- дату производства баллона и год переаттестации;
- клеймо изготовителя и лаборатории, где проходила переаттестация.
Важно, чтобы маркировка была читабельной, а не покрыта краской.

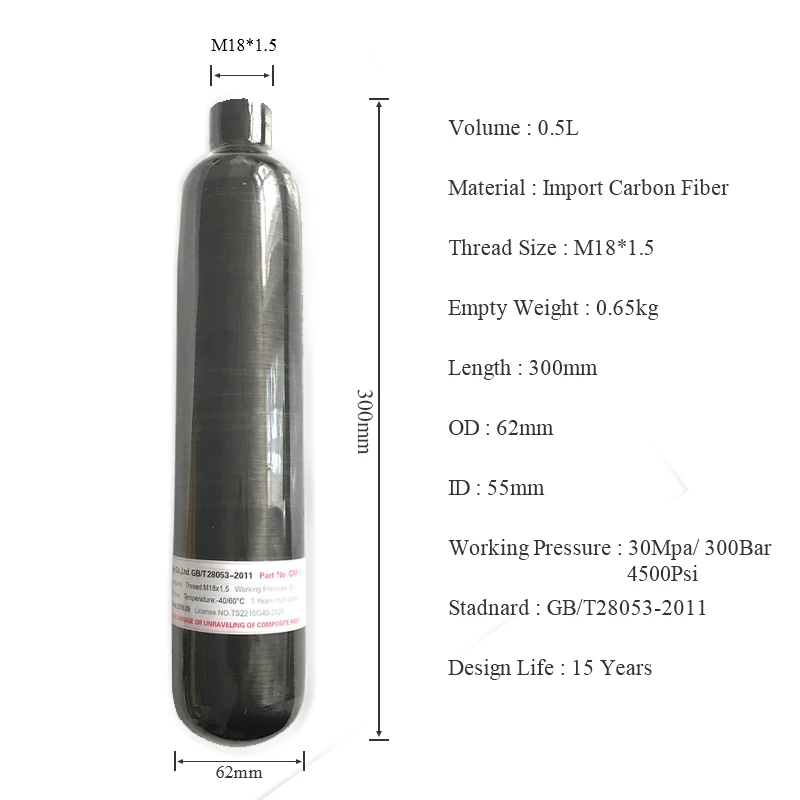

Какая резьба на баллонах со сжатым воздухом
В зависимости от вместимости баллона изменяется резьба на горловине. Ее выполняют с соблюдением требований ГОСТ 9909-81.

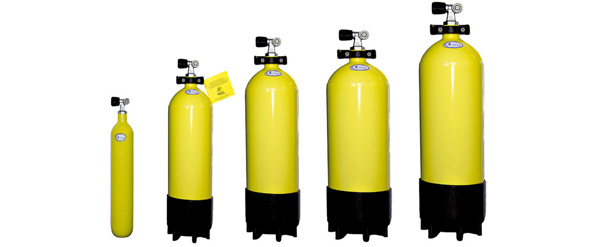

Различают емкости:
- средних объемов — 20, 25, 27, 32, 40, 50 литров;
- малых объемов — 2, 3, 4, 5, 6, 7, 8, 10, 12 литров.
Средний объем
Тара комплектуется кислородным вентилем, опорным башмаком, предохранительным колпаком, а также кольцом горловины.
Наружный диаметр резьбы в торцевой плоскости — 27,8 мм. С полным профилем число ниток — от 8 штук, а на вкрученном вентиле — до 2-5 запасных.

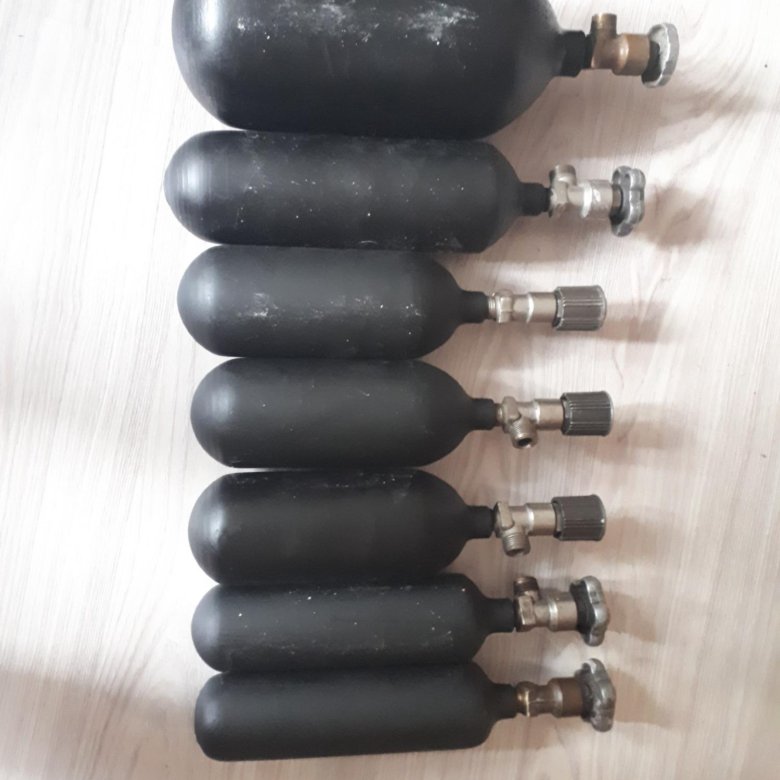

Малый объем
Диаметр наружной резьбы составляет 19,2 мм. Количество ниток:
- от 7 с полным профилем;
- не менее 2 запасных при ввинченном вентиле.
При его установке всегда используют уплотнитель.
Давление и вес сжатого воздуха в баллоне
Материал изготовления разнится в зависимости от объема баллона. Малые емкости выполняют из стали 45,Д. Тару по 40 и 50 литров допустимо выпускать из стали марки 30ХГСА.
Для наглядности отразим данные в таблице.
| Объем баллона, л | Диаметр, мм | Рабочее давление, МПа (кгс см2) | Сталь 45, Д | Сталь 30ХГСА | ||
| Длина, мм | Вес, кг | Длина, мм | Вес, кг | |||
| 2 | 108 | 14,7 (150) | 330 | 3,7 | — | — |
| 4 | 140 | 400 | 7,3 | — | — | |
| 5 | 475 | 8,5 | — | — | ||
| 8 | 710 | 12,4 | — | — | ||
| 10 | 865 | 13,0 | — | — | ||
| 12 | 1020 | 17,6 | — | — | ||
| 20 | 219 | 14,7 (150) | 740 | 32,3 | — | — |
| 19,6 (200) | 770 | 42,0 | — | — | ||
| 40 | 14,7 (150) | 1370 | 58,5 | 1350 | 51,5 | |
| 19,6 (200) | 1430 | 76,5 | ||||
| 50 | 1685 | 71,3 | 1660 | 62,5 | ||
| 19,6 (200) | 1755 | 93,0 | ||||
Масса баллонов указана без учета дополнительных элементов.
Чтобы определить вес укомплектованного изделия, прибавляют массу:
- металлического колпака — 1,8 кг;
- башмака — 5,2 кг;
- кольца— 0,3 кг;
- вентиля — 0,5 кг.
Хотите получить консультацию?
Позвоните нам по телефону!+7 (495) 532 17 17 Пн.-Пт. с 9:00 до 18:00, обед с 13:00 до 14.00, Сб. с 9.00 до 15:00
Требования к помещению и условия хранения тары
Емкости с газом лучше хранить на специально оборудованном складе или в помещении, отвечающим следующим требованиям:
- стены и пол выполнены из негорючих материалов, исключающих возникновение искр при ударах металлическими предметами;
- взрывозащищенное освещение и достаточная вентиляция;
- наличие хомутов или цепей для надежной фиксации баллонов.
Безопасность при хранении обеспечат и правила размещения тары:
- не менее 1 м от отопительных приборов, не менее 5 м от открытого огня;
- если предусмотрен защитный экран между баллоном и источником тепла, то расстояние можно сократить до полуметра;
- не менее 0,5 м от стен и 3 м от окон и дверей подвальных этажей или колодцев.
Допустимо размещение баллонов на открытых площадках. Тогда предусматривают защиту от осадков и прямого попадания солнечных лучей. Пустую тару складируют отдельно от заполненной.
Подробную информацию о том, как правильно хранить баллоны со сжатым воздухом, можно найти в официальных документах:
- «Инструкция по охране труда при хранении и эксплуатации газовых баллонов», утвержденная Минтрудом России 21.05.2004 г.
- «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденные приказом Ростехнадзора от 25.03.2014 № 116.
Транспортировка сжатого воздуха
Главное требование при перевозке — качественная фиксация баллонов. Крупные партии доставляют:
- ж/д вагонами по 600 штук;
- или контейнерами по 30, 50, 200 штук.
При перевозке автотранспортом у водителя должен быть документ, подтверждающий его квалификацию и допуск к работе с опасными грузами, а также пройденный техосмотр. Машину оборудуют средствами пожаротушения.
Как проходит освидетельствование баллонов
Плановое освидетельствование — обязательная процедура. Она позволит своевременно обнаружить дефекты конструкции, а значит, предотвратить возникновение опасных ситуаций.
Проверка проходит в несколько этапов:
- Подготовительный. Тару освобождают от остатков содержимого, снимают вентиль, продувают и очищают водой.
- Осмотр. Визуально оценивают поверхность на наличие вмятин, раковин, рисок, трещин. Внутреннюю сторону осматривают при дополнительном освещении.
- Уточнение вместимости и массы. Баллон взвешивают на весах с точность до 200 г, затем наполняют водой и повторно определяют вес емкости. По разности показателей определяют массу и объем воды. Сравнивают полученные данные с техническим паспортом.
- Гидравлические испытания. Определяют прочность металла, заполнив баллон водой под проверочным давлением. Испытание длится не менее минуты.
- Установка вентиля и нанесение клейма.
Сравнивают полученные данные с техническим паспортом.Если в процессе выявляются снижение массы баллона на 7,5% и более, трещины в ходе гидравлической проверки, явные дефекты корпуса, то тара отбраковывается и не допускается к эксплуатации.
Компания «ТАНТАЛ-Д» работает только с безопасными баллонами. Мы заправляем их качественной сертифицированной продукцией. Осуществляем хранение и оперативную доставку с соблюдением всех обязательных требований.
В ассортименте технические и пищевые газы в баллонах различной вместимости, криогенные жидкости, моноблоки. Звоните или оставляйте заявку на сайте.
Источники:
- https://ru.wikipedia.org/wiki/Газовый_баллон
- Промышленное газовое оборудование. Е. А. Карякина
- Оборудование для сжиженных углеводородных газов. Е. А. Карякина
Е. А. КарякинаЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Освидетельствование баллонов — это обязательно?
Да, так можно заблаговременно обнаружить дефекты и не допустить происшествий.
Как перевозят заполненные баллоны?
По железной дороге партиями по 600 штук или контейнерами по 30, 50 или 200 штук. Машина должна быть оборудована средствами пожаротушения. Главное — емкости надежно фиксируют во избежание падения.
Какого цвета должен быть баллон со сжатым воздухом?
По правилам тара должна быть черного цвета с белой надписью. Маркировка должна быть читабельной.
Если вам понравилась статья, поделитесь ей в социальных сетях
Цилиндр Норриса — Цилиндры высокого давления DOT
- Дом
- Цилиндры высокого давления DOT
org/ListItem»>
Продукция и УслугиБлагодаря более чем 70-летнему опыту, наши высококачественные бесшовные стальные баллоны DOT высокого давления широко используются для транспортировки, хранения и распределения промышленных газов. Наши баллоны высокого давления изготавливаются из хромомолибденовой стали и производятся в строгом соответствии со всеми применимыми спецификациями DOT/TC.
Чтобы поддерживать исключительно высокий уровень контроля качества, Norris Cylinder тщательно контролирует поступающие материалы на химический состав, размер зерна и отсутствие наплывов, швов, трещин и включений. Наши цилиндры DOT изготавливаются несколькими способами, включая вытяжку листового проката и прожиг горячей заготовки, в результате чего получается бесшовный цилиндр, дно которого составляет единое целое с боковыми сторонами.
Для получения дополнительной информации о других доступных размерах или вариантах индивидуальной настройки обратитесь к торговому представителю Norris Cylinder или в службу поддержки клиентов.
Найти характеристики цилиндра высокого давления DOT
- Имперский
- Метрическая
Мин. Объем цилиндра (дюйм³)
— Выберите мин. Объем цилиндра (дюйм³) —220500650940137Рабочее давление DOT (psi)
— Выберите рабочее давление DOT (psi) —201522652300240020035003600450050006000Мин. Объем цилиндра (литр)
— Выберите мин. Объем цилиндра (литр) —3.68.210.615.422.62737.237.439.240.141.943.34545.146.749.15050.164.966.880.2Рабочее давление DOT (бар)
— Выберите рабочее давление DOT (бар) —138,- Готовые цилиндры Norris Готовые цилиндры Норриса
- Производство цилиндров Норриса Производство цилиндров Норриса
- Цилиндры Norris на покраске Цилиндры Норриса в процессе покраски
- Баллоны Norris готовы к отправке Баллоны Norris готовы к отправке
Посмотреть встроенную галерею изображений онлайн по адресу:
https://www.
norriscylinder.com/products-services/dot/dot-high-pressure-cylinders#sigProId369a935af1
Технические характеристики
Цилиндры высокого давления
- Imperial
- Метрическая
| Продукт | Мин. Объем цилиндра (в 3 ) | Ном. Вес цилиндра (фунты) | Наружный диаметр (дюйм) | л (дюйм) | tмин (дюйм) | Рабочее давление DOT (psi) | Воздух (футы 3 ) | Кислород (футы 3 ) | Азот (футы 3 ) | Аргон (фут 3 ) | Гелий (футы 3 ) | Водород (9 футов0091 3 ) | Давление переполнения 10 % (psi) | Воздух (футы 3 ) | Кислород (футы 3 ) | Азот (футы 3 ) | Аргон (фут 3 ) | Гелий (футы 3 ) |
Стандартная спецификация DOT/TC Цилиндры высокого давления1 | ||||||||||||||||||
| 20CF | 220 | 10,5 | 5,263 | 13,75 | 0,113 | 2015 | 17,7 | 18,7 | 17,3 | 18,6 | 16,5 | 16,5 | 2216 | 19,3 | 20,6 | 19 | 20,5 | 18 |
| 40CF | 500 | 27 | 7 | 18 | 0,144 | 2015 | 40,1 | 41,7 | 38,5 | 41,5 | 36,7 | 37,5 | 2216 | 43,9 | 45,9 | 42,4 | 45,7 | 40,4 |
| 55CF | 650 | 32 | 7 | 22. 875 | 0,144 | 2015 | 53 | 57 | 52,7 | 56,8 | 50,2 | 49,4 | 2216 | 57,9 | 62,7 | 57,9 | 62,4 | 55,2 |
| 80CF | 940 | 46 | 6,9 | 32,38 | 0,144 | 2015 | 79,9 | 85,9 | 79,4 | 85,6 | 75,7 | 74,5 | 2216 | 87,3 | 94,5 | 87,3 | 94,1 | 83,3 |
| 110CF | 1379 | 62 | 6,9 | 43 | 0,144 | 2015 | 110,7 | 115,7 | 106,9 | 115,2 | 101,9 | 103,3 | 2216 | 121 | 127,3 | 117,6 | 126,7 | 112.1 |
| 125CF | 1379 | 62 | 6,9 | 43 | 0,162 | 2265 | 123,6 | 130,1 | 119,1 | 129,5 | 113,6 | 115,2 | 2491 | 134,4 | 143,1 | 131 | 142,5 | 124,9 |
| 150CF | 1650 | 67,5 | 7,3 | 46,5 | 0,15 | 2015 | 132,5 | 141,2 | 130,5 | 140,6 | 124,4 | 123,6 | 2216 | 144,8 | 155,3 | 143,5 | 154,7 | 136,8 |
| 8BC75A | 3058 | 136 | 9,28 | 56,5 | 0,215 | 2300 | 277,8 | 296,7 | 271,5 | 295,7 | 259 | 253,7 | 2530 | 302,3 | 325,7 | 295,4 | 324,6 | 282,7 |
| 8BC200 | 2395 | 101 | 8,75 | 51 | 0,174 | 2015 | 192,3 | 203,4 | 188,3 | 202,9 | 179,4 | 176,2 | 2216 | 210,2 | 223,9 | 205,5 | 223,2 | 196 |
| 8BC220 | 2640 | 114 | 9,28 | 51 | 0,187 | 2015 | 212 | 224,2 | 207,5 | 223,7 | 197,8 | 194,3 | 2216 | 231,7 | 246,8 | 226,5 | 246 | 216 |
| 8BC220S | 2270 | 104 | 9,28 | 45 | 0,211 | 2265 | 203,4 | 216,9 | 198,8 | 216,2 | 189,6 | 185,8 | 2491 | 221,3 | 238,2 | 216,3 | 237,3 | 206,9 |
| 8BC250 | 2640 | 115 | 9,28 | 51 | 0,211 | 2265 | 236,6 | 252,2 | 231,2 | 251,4 | 220,5 | 216 | 2491 | 257,4 | 277 | 251,6 | 276 | 240,6 |
| 8BC295 | 2447 | 135 | 9,02 | 50,5 | 0,266 | 2900 | 273,3 | 297,4 | 266,4 | 296,4 | 256,3 | 249,3 | 3190 | 296,4 | 325,2 | 288,7 | 324 | 279,5 |
| 8BC300 | 2995 | 134 | 9,28 | 55,5 | 0,224 | 2400 | 282,6 | 303,2 | 276,4 | 302,1 | 263,9 | 258,2 | 2640 | 307,5 | 332,4 | 300,2 | 331,2 | 287,8 |
| 8BC340 | 2557 | 170 | 9,15 | 51 | 0,326 | 3500 | 334,6 | 370,1 | 325,9 | 368,8 | 317,6 | 307,2 | 3850 | 360,8 | 401,5 | 350,6 | 400,3 | 345,6 |
| 8BC345 | 2557 | 170 | 9,31 | 51 | 0,336 | 3600 | 341,4 | 378,1 | 332,1 | 376,9 | 325,3 | 314,1 | 3960 | 369,3 | 411,7 | 358,8 | 410,5 | 354,6 |
| 8BC370 | 3058 | 161 | 9,02 | 61 | 0,266 | 2900 | 341,5 | 371,7 | 332,9 | 370,4 | 320,3 | 311,6 | 3190 | 370,4 | 406,4 | 360,8 | 404,9 | 349,3 |
| 8BC435 | 2285 | 267 | 9,37 | 51 | 0,568 | 6000 | 441,9 | 507 | 426,8 | 502,9 | 454,1 | 425,8 | 660 | 466,5 | 538 | 450,7 | 531,9 | 491,4 |
| 10BC100A | 4079 | 188 | 10,69 | 58 | 0,25 | 2300 | 370,5 | 395,7 | 362,2 | 394,4 | 346,5 | 338,4 | 2530 | 403,2 | 434,5 | 394 | 432,9 | 377 |
| 10BC400 | 3960 | 186 | 10,69 | 56 | 0,258 | 2400 | 373,6 | 400,8 | 365,5 | 399,4 | 348,9 | 341,4 | 2640 | 406,5 | 439,5 | 396,9 | 437,9 | 380,5 |
| 11BC615 | 4893 | 270 | 11,25 | 64 | 0,343 | 3000 | 563,3 | 614,7 | 548,8 | 612,5 | 528,9 | 513,8 | 3300 | 609,5 | 670,8 | 593,7 | 668,4 | 576,2 |
Специальные разрешения DOT SP10869 / Сертификаты эквивалентности TC SU 43692 | ||||||||||||||||||
| 8HP500C | 2750 | 140 | 9,41 | 50,5 | 0,274 | 4500 | 436,9 | 491 | 424,1 | 490,5 | 426,6 | нет данных | ||||||
| 8HP535C | 2750 | 170 | 9. 409 | 52,5 | 0,309 | 5000 | 471,8 | 531,1 | 456 | 532 | 467,5 | нет данных | ||||||
| 8HP585C | 2641 | 195 | 9.409 | 52 | 0,373 | 6000 | 510,5 | 585,8 | 493,1 | 581 | 524,6 | нет данных | ||||||
| 8HP500LC | 2850 | 146 | 9,41 | 52,5 | 0,274 | 4500 | 452 | 508 | 438,8 | 507,4 | 441,4 | нет данных | ||||||
| 8HP550C | 3051 | 159 | 9,41 | 56,5 | 0,274 | 4500 | 486 | 546,2 | 471,8 | 545,6 | 474,6 | нет данных | ||||||
| Продукт | Мин. Объем цилиндра (литр) | Ном. Вес цилиндра (кг) | Наружный диаметр (мм) | Длина (мм) | tмин (мм) | Рабочее давление DOT (бар) | Воздух (м 3 ) | Кислород (м 3 ) | Азот (м 3 ) | Аргон (м 3 ) | Гелий (м 3 ) | Водород (м 3 ) | Давление переполнения 10% (бар) | Воздух (м 3 ) | Кислород (м 3 ) | Азот (м 3 ) | Аргон (м 3 ) | Гелий (м 3 ) |
Стандартная спецификация DOT/TC для баллонов высокого давления1 | ||||||||||||||||||
| 20CF | 3,6 | 4,8 | 133,7 | 349 | 2,87 | 138,9 | 0,5 | 0,53 | 0,49 | 0,53 | 0,47 | 0,46 | 153 | 0,54 | 0,58 | 0,54 | 0,58 | 0,5 |
| 40CF | 8,2 | 12,2 | 178 | 457 | 3,66 | 138,9 | 1,13 | 1,18 | 1,09 | 1,18 | 50,2 | 49,4 | 153 | 1,24 | 1,3 | 1,2 | 1,29 | 1,14 |
| 55CF | 10,6 | 14,5 | 177,8 | 581. 02 | 3,66 | 139 | 1,5 | 1,61 | 1,49 | 1,61 | 1,42 | 1,39 | 153 | 1,64 | 1,78 | 1,64 | 1,77 | 1,56 |
| 80CF | 15,4 | 20,9 | 176 | 822,3 | 3,66 | 138,9 | 2,228 | 2,43 | 2,25 | 2,42 | 2,14 | 2,1 | 153 | 2,47 | 2,68 | 2,47 | 2,67 | 2,36 |
| 110CF | 22,6 | 28,1 | 175 | 1092,2 | 3,66 | 138,9 | 3,13 | 3,28 | 3,03 | 3,26 | 2,89 | 2,92 | 153 | 3,42 | 3,6 | 3,33 | 3,59 | 3,18 |
| 125CF | 22,6 | 28,1 | 176,5 | 1092,2 | 4.1 | 156,2 | 3,49 | 3,68 | 3,37 | 3,67 | 3,22 | 3,26 | 172 | 3,8 | 4,05 | 3,71 | 4,04 | 124,9 |
| 150CF | 27 | 30,6 | 185,4 | 1181. 1 | 3,81 | 138,9 | 3,75 | 4 | 3,69 | 3,98 | 3,52 | 3,5 | 153 | 4.1 | 4,4 | 4,06 | 4,38 | 3,88 |
| 8BC75A | 50,1 | 61,7 | 235,7 | 1435 | 5,5 | 159 | 7,87 | 8,4 | 7,69 | 8,37 | 7,33 | 7,18 | 174 | 8,56 | 9,22 | 8,36 | 9,19 | 8 |
| 8BC200 | 39,2 | 45,8 | 222,3 | 1295 | 4,42 | 139 | 5,45 | 5,76 | 5,33 | 5,75 | 5,08 | 4,99 | 153 | 5,95 | 6,34 | 5,82 | 6,32 | 5,55 |
| 8BC220 | 43,3 | 51,7 | 235,7 | 1295 | 4,75 | 139 | 6 | 6,35 | 5,88 | 6,33 | 5,6 | 5,5 | 153 | 6,56 | 6,99 | 6,41 | 6,97 | 6,12 |
| 8BC220S | 37,2 | 47,2 | 235,7 | 1143 | 5,36 | 156 | 5,76 | 6,14 | 5,63 | 6. 12 | 5,37 | 5,26 | 172 | 6,27 | 6,74 | 6,13 | 6,72 | 5,86 |
| 8BC250 | 43,3 | 52,2 | 235,7 | 1295 | 5,36 | 156 | 6,7 | 7,14 | 6,55 | 7,12 | 6,24 | 6,12 | 172 | 7,29 | 7,84 | 7,12 | 7,82 | 6,81 |
| 8BC295 | 40,1 | 61,2 | 229 | 1283 | 6,75 | 200 | 7,74 | 8,42 | 7,54 | 8,39 | 7,26 | 7,06 | 220 | 8,39 | 9,21 | 8,17 | 9,17 | 7,91 |
| 8BC300 | 49,1 | 60,8 | 235,7 | 1410 | 5,69 | 165 | 8 | 8,58 | 7,83 | 8,55 | 7,47 | 7,31 | 182 | 8,71 | 9,41 | 8,5 | 9,38 | 8,15 |
| 8BC340 | 41,9 | 77,1 | 232,5 | 1295 | 8,28 | 241 | 9,47 | 10,48 | 9,22 | 10,44 | 8,99 | 8,69 | 266 | 10. 21 | 11,36 | 9,92 | 11,33 | 9,78 |
| 8BC345 | 41,9 | 77,1 | 236,5 | 1295 | 8,53 | 248 | 9.66 | 10,7 | 9,4 | 10,67 | 9,21 | 8,89 | 273 | 10,46 | 11,66 | 10,16 | 11,63 | 10.04 |
| 8BC370 | 50 | 73 | 229 | 1550 | 6,75 | 200 | 9,67 | 10,53 | 9,43 | 10,49 | 9,07 | 8,82 | 220 | 10,49 | 11,51 | 10,22 | 11,47 | 9,89 |
| 8BC435 | 37,4 | 121,1 | 238 | 1295 | 14,43 | 414 | 12,51 | 14,36 | 12.08 | 14,24 | 12,86 | 12.06 | 455 | 13.21 | 15,23 | 12,76 | 15. 06 | 13,91 |
| 10BC100A | 66,8 | 85,3 | 271,5 | 1473 | 6,35 | 159 | 10,49 | 11.21 | 10,26 | 11.17 | 9,78 | 9,58 | 174 | 11,42 | 12,3 | 11.16 | 12,26 | 10,68 |
| 10BC400 | 64,9 | 84,4 | 271,5 | 1422 | 6,55 | 165 | 10,58 | 11,35 | 10,35 | 11.31 | 9,88 | 9,67 | 182 | 11,51 | 12,45 | 11.24 | 12,4 | 10,78 |
| 11BC615 | 80,2 | 122,5 | 285,8 | 1626 | 8,71 | 207 | 15,95 | 17,41 | 15,54 | 17,34 | 14,98 | 14,55 | 228 | 17,26 | 18,99 | 16,81 | 18,93 | 16,32 |
Специальные разрешения DOT SP10869 / Сертификаты эквивалентности TC SU 43692 | ||||||||||||||||||
| 8HP500C | 45 | 63,5 | 239 | 1282 | 6,96 | 310 | 12,37 | 13,9 | 12. 01 | 13,89 | 12.08 | нет данных | ||||||
| 8HP535C | 45,1 | 77,1 | 239 | 1334 | 7,85 | 345 | 13,36 | 15.04 | 12,91 | 15.06 | 13,23 | нет данных | ||||||
| 8HP585C | 43,3 | 88,5 | 239 | 1321 | 9,47 | 414 | 14,45 | 16,58 | 13,96 | 16,45 | 14,85 | нет данных | ||||||
| 8HP500LC | 46,7 | 66,1 | 239 | 1334 | 6,96 | 310 | 12,8 | 14,38 | 12,42 | 14,36 | 12,5 | нет данных | ||||||
| 8HP550C | 50 | 72,1 | 239 | 1435 | 6,96 | 310 | 13,76 | 15,47 | 13,36 | 15,45 | 13,44 | нет данных | ||||||
Примечания:
1 Правила DOT разрешают заправлять эти баллоны с 10%-ным избыточным зарядом (от номинального давления DOT) при соблюдении некоторых других требований.
2 Ни при каких обстоятельствах эти баллоны не должны заполняться до давления, превышающего указанное рабочее давление при 70 F.
— Все баллоны снабжены входной резьбой 3/4″ NGT, если не указано иное.
— Номинальный вес включает горловое кольцо, но не включает клапан и колпачок.
— Вместимость цилиндров указана приблизительно при 70 F (21 C).
Пневматическое хранилище Bauer Compressors
Нужна помощь в выборе правильного решения для удовлетворения ваших конкретных требований?
СЛУЖБА ПОДДЕРЖКИ КЛИЕНТОВ
Хранение воздуха ASME
- Цилиндр ASME, 436 станд. куб. 941 станд. куб. фут/мин при манометрическом давлении 6000 фунтов на кв. дюйм; 537 стандартных кубических футов в минуту при манометрическом давлении 7000 фунтов на кв. дюйм.
- Номинальный объем воды 1,47 кубических фута.
- Раздел VIII MAWP = 5250 psi, Приложение 22 MAWP = 7000 psi.
- Вес, 400 фунтов. пустой.
- ASME Section VIII, Division 1, последняя редакция, только для неагрессивных сред.
Технические данные для ASME
| Режим l | Номинальное давление Рабочий/испытательный | Объем воды | Объем воздуха при рабочем давлении | Размеры | Вес т | |
| АСМЭ 5000 | 5000/10500 | 2590 | 1,47 | 436 | Внешний диаметр 9,62 x 54 л | 400 |
| АСМЭ 6000 | 6000/10500 | 2590 | 1,47 | 491 | Внешний диаметр 9,62 x 54 л | 400 |
ISO/UN Air Storage
Все баллоны ООН поставляются с защитным колпачком для вентиля баллона.
Крышки клапанов поставляются установленными на несмонтированных цилиндрах и поставляются в разобранном виде вместе со стеллажами. Обязательный период повторных испытаний баллонов ООН составляет каждые десять (10) лет. Ни при каких обстоятельствах эти баллоны не должны заполняться до давления, превышающего указанное рабочее давление при температуре 70°F.
Технические данные для ISO/UN
| Режим l | Номинальное давление Рабочий/испытательный | Объем воды | Объем воздуха при рабочем давлении | Размеры* | Вес т | ||
| ИСО/ООН 4500 | 4500/6750 | 2750 | 1,59 | 444 |
| 144 | |
| ИСО/ООН 5000 | 5000/7500 | 2750 | 1,59 | 472 | Внешний диаметр 9,38 x 55 л | 158 | |
| ИСО/ООН 6000 | 6000/9000 | 2640 | 1,53 | 509 | Внешний диаметр 9,28 x 55 л | 188 | |
* Размеры включают клапан баллона на баллонах ISO/UN.
ХРАНЕНИЕ ВОЗДУХА
Объемное хранилище для ограничения количества запусков компрессоров до 4 раз в час можно рассчитать по следующей формуле:
VR = 58 x (QC / ΔP)
- VR = объем хранилища, кубические футы воды том
- QC = Производительность компрессора, стандартные кубические футы в минуту (scfm)
- ΔP = приблизительная зона нечувствительности реле конечного давления, фунты на квадратный дюйм (psig)
Несколько цилиндров можно использовать для приложений, требующих хранения большого объема.
Свяжитесь с BAUER, чтобы определить размер хранилища с несколькими банками для каскадирования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ГАЗОВ ПОД ДАВЛЕНИЕМ
В таблице ниже перечислены объемы различных газов, которые могут быть сжаты в один (1) кубический фут объема воды при заданном давлении. Информация основана на температуре 70°F и учитывает сжимаемость газа.
Таблицу можно использовать для расчета объема воздуха или газа, который может храниться в цилиндре с известным объемом воды. Точно так же можно рассчитать объем воды в цилиндре, если известен объем воздуха или газа, хранящегося в цилиндре.
11
