Автомобильные метановые баллоны (размеры, типы, цена)


Многие автомобилисты и, в первую очередь, владельцы такси, стремясь сэкономить устанавливают на свои авто газ метан. Эксплуатация автомобиля на природном газе, в некоторых регионах страны, является значительно дешевле, нежели езда на пропане. Поэтому сегодня мы поговорим о том, что из себя представляют метановые баллоны. Разберем какие размеры они имеют, из чего делаются, какое давление выдерживают. И главное, баллоны из какого материала являются наиболее безопасными.

Типы газовых баллонов под метан

На сегодняшний день существует 4 разновидности резервуаров под природный газ, это:

  • Тип I. Полностью металлическая конструкция. Отливается в специализированных резервуарах и не имеет швов. Прочная и надежная конструкция, проверенная годами. Баллон имеет горловину под вентиль в форме цилиндра с одной стороны, и дно закругленной формы с другой. В процессе изготовления все резервуары подвергаются испытаниям избыточным давлением и проходят проверку ультразвуком для выявления скрытых дефектов. Несмотря на более современные технологии изготовления других типов, многие считают Тип 1 наиболее надежной конструкцией.
  • Тип II.  Баллоны второго типа представляют собой металлопластиковую конструкцию. Изготовлены они из легированной конструкционной стали. Основная часть конструкции покрыта армирующей оболочкой. Заявлено, что сталь, которая применяется в данной конструкции не изменяет своих физических свойств при низких температурах окружающей среды.
  • Тип III. Конструкция третьего типа схода с предыдущей. Отличительной особенностью является наличие алюминиевого лейнера, который усилен оплеткой из карбоволокна. Разрывное усилие составляет около 140 кгс/ мм2. Оплетка пропитывается специально разработанным составом на основе эпоксидной смолы. Плюсом данного типа конструкции является стойкость к коррозии на протяжении всего периода эксплуатации.
  • Тип IV. Четвертый тип по своей конструкции аналогичен предыдущим двум. Особенностью исполнения является материал лейнера. В данном типе он полимерный, усиленный армирующей оболочкой из углеродного волокна или композитного материала. Основным плюсом баллона данного типа является его небольшой вес, за счет использования современных технологий производства. К минусам же относится высокая цена изделия, редкость на рынке, а также хрупкость изделия при воздействии механических повреждений.

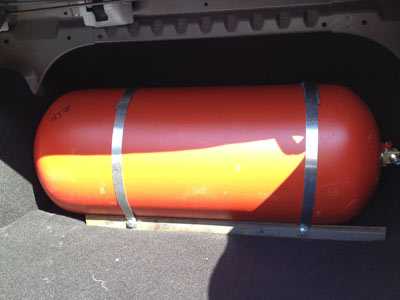

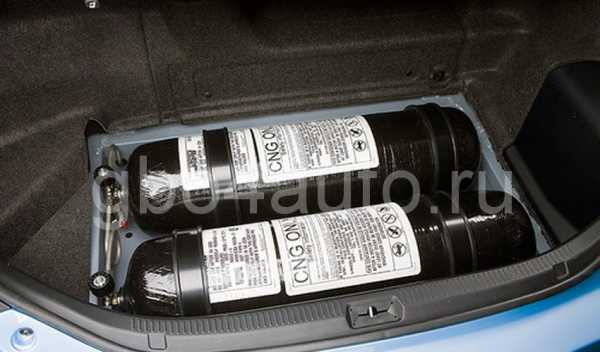

Метановые баллоны для легкового автомобиля

Первое, что хочется отметить, так это то, что на метановом баллоне экономить не стоит. Если Вы собираетесь переоборудовать свой автомобиль на метановое топливо в обязательном порядке покупайте новый баллон.

Помните! метан хранится и работает под высоким давлением, а значит резервуар под него должен быть прочным, не иметь видимых повреждений и следов коррозии.

В обязательном порядке необходимо проходить освидетельствование баллона  один раз в 3-5 лет.

Для легкового автомобиля Вы можете выбрать любой из существующих типов газовых хранилищ. Автор статьи, для своего личного автомобиля, предпочел бы тип 1. Пусть он несколько тяжелее, но имеет достойный срок службы и технические характеристики, которые превышают другие современные типы. Новый резервуар прослужит не менее 10 лет без видимых коррозийных процессов.

Также хотим обратить внимание на то, что после 55 взрывов композитных газовых баллонов типа 2-4 в Узбекистане, эти типы были запрещены для использования. На текущий момент единственным разрешенным в стране является тип 1.

В России пока таких запретов на использование не вводилось. Но стоит отметить, что подавляющее большинство автомобилей, которые пострадали от взрыва природного газа, были оборудованы именно композитными газовыми баллонами.

Цена и размеры метановых баллонов первого типа

Самыми распространенными по-прежнему являются метановые баллоны первого типа. Их цена зависит от размера и вместимости и, на текущий момент времени, составляет:

Объем (литры)

Размер (мм)

Цена ($)

27229х855180-200
38273х850220-240
55316х910270-300
  • Второй тип можно приобрести по цене примерно равной $7 за литр;
  • Третий тип $8-8.50 за литр;
  • Четвертый, самый дорогой на текущий момент стоит около $18 за 1 литр.

Размеры метановых баллонов второго типа

Модель: CNG-2 DIGITRONIC Light

Объем (литры)Размер (мм)Вес (кг)
50325 х 78040
55325 х 83044
60325 х 88047
65356 х 80057
70356 х 88060
80356 х 98065
80406 х 80064
90406 х 89072
100406 х 98079
110406 х 114091
120406 х 118098

Размеры метановых баллонов третьего типа

Модель: CNG-3 STAKO

Объем, лНаружный диаметр, ммДлина, ммМасса, кг
4732686033,6
5032690035,2
67326114044,6
80326136053,2
100326166065
123326200078,4
6739884045,6
8039896552,3
85398101555
96398112561,1
100398116563,5
132398148580,5
160398176599,5
1853982005108,5

Размеры метановых баллонов четвертого типа

Модель: TK-FUJIKIN (TKF), Корея

Объем (л)Наружный диаметр (мм)Длина (мм)Вес (кг)
4231081016
61336100022
6839285027,1
7339290028,5
10145295037,5
10345295037,5
10744894040
123452111043
131460109040
138358183047,8
145485109046
164392182061
230458183063
3528086416
91
45285039,5
9946286435
10345295043
105408114338
132408139748
138462114345
175408182965
187537114364
192408203266
194462152459
198408210866
264537152482

Заключение

Если Вы хотите ездить дешево и безопасно, то это возможно лишь при соблюдении всех стандартов установки газобаллонного оборудования. Обязательно проверяйте метановые баллоны, которые установлены на Вашем авто в установленные сроки. А также проводите поверхностный визуальный осмотр раз в месяц.

При выявлении трещин, коррозии или других механических повреждений обратитесь к специалисту за консультацией, и при необходимости, замените газовый резервуар на новый. Ни в коем случае не заваривайте баллон сваркой, такая конструкция ненадежна и в обязательном порядке приведет к взрыву. Не рискуйте своей жизнью, и жизнями близких Вам людей. Удачи на дорогах, а если  Вас есть какие-то мысли, предложения или комментарии обязательно делитесь ими под статьей.



Газовые баллоны метан на авто (размеры, цена, типы)

4.8 (95%) 4 votes





gbo4auto.ru

Полимерно-композитные метановые баллоны (тип 4)

Таблица размеров полимерно-композитных газовых баллонов высокого давления (тип 4). Производитель: TK-FUJIKIN (TKF), Корея. Напомним, что все метановые баллоны классифицируются по типу: от 1 до 4, они отличаются удельным весом. Тип 1 – самые тяжелые и относительно дешевые, тип 4 – самые легкие и дорогие.


Полимерно-композитные метановые баллоны 4го типа являются безопасными и долговечными (срок службы 15 лет). Полимерные баллоны оборачиваются композитными материалами: смоляным углеродным волокном, а также слоем стекловолокна, в итоге их удельный вес составляет 0,25-0,55 кг/литр.

Чтобы рассчитать вместимость баллона – сколько кубометров (м3) метана можно в него заправить – надо разделить гидравлический объем (выраженный в литрах) на коэффициент 4,2.

Когда данные баллоны появятся в Элитгазе, то будут доступны для установки.
Ориентировочная цена: от 1080 руб/литр (с установкой на автомобиль и креплением).

Рабочее давление (Мпа)Наружный диаметр (мм)Длина (мм)Вес (кг)Объем (л)Объем метана (м3)
120,7310810164210
220,73361000226114,5
320,739285027,16816,2
420,739290028,57317,4
520,745295037,510124
620,745295037,510324,5
720,74489404010725,5
820,745211104312329,3
920,746010904013131,2
1020,7358183047,813832,9
1120,748510904614534,5
1220,739218206116439
1320,7458
1830
6323054,8
1420,745219307623155
1520,7392254083,523656,2
1620,746018306323656,2
1720,746018806524157,4
1820,746019756624157,4
1920,7452260010332376,9
2020,746027009835985,5
2120,7540203210736386,4
2220,76562032122508121
2324,828086416358,3
2424,845285039,59121,7
2524,8462864359923,6
2624,84529504310324,5
2724,840811433810525
2824,840813974813231,4
2924,846211434513832,9
3024,840818296517541,7
3124,853711436418744,5
3224,840820326619245,7
3324,846215245919446,2
3424,840821086619847,1
3524,853715248226462,9
3624,853716248226462,9
3724,846220328026663,3
3824,8537218411536586,9
3924,8537203211536586,9
4024,86542032123504120
4124,86602032138508121
422553615108025460,5
4325482245010635985,5
4425660160011137689,5
45255502600165464110,5
46255482590135464110,5

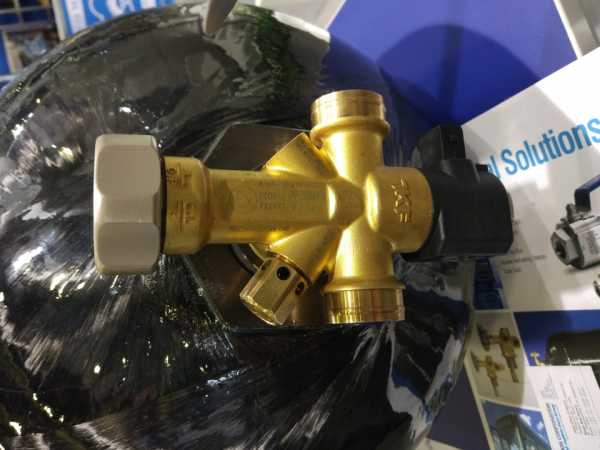

Вентиль баллонный TKF (метан)



Смотрите также

elitegas.ru

Метановые баллоны Golden Field

Характеристики, таблица размеров и газовых баллонов Golden Field CNG-1. Баллоны Golden Field – цилиндрические цельнометаллические (тип 1) газовые баллоны для метана. Производятся в Армении.

“Голден Филд” производит баллоны и резервуары различных размеров и объемов с внешним диаметром от 219 мм до 406 мм и вместимостью от 20 л до 200 л. Цельнометаллические баллоны из легированной углеродистой стали тип 1 (CNG-1) (изготовленные из горячедеформированных бесшовных труб стали марки 34 CrMo4).

Цельнометаллические баллоны типа 1 (CNG-1) из-за ценовых и технологических характеристик наиболее часто встречаются в газобаллоных установках.

Как утверждают производители: за счет оригинальной конструкции баллонов выпускаемых ООО “ГОЛДЕН ФИЛД”, при тех же габаритных размерах вместимость баллонов на 5 л больше вместимости баллонов из Китая.

Баллоны отличаются высокой коррозионной стойкостью, которая является важным эксплуатационым показателем и которая обеспечивает безопасную эксплуатацию на весь срок службы баллонов.
За счет механических показателей легированных углеродистых сталей, показатели безопасности данных баллонов при чрезвычайных ситуациях (ДТП, пожары и другие аварийные ситуации) – самые высокие. Данный факт подтвержден статистикой.

Показатели механических свойств материала баллонов, выпускаемых ГОЛДЕН ФИЛД, – хим. состав, методы контроля и изготовления регламентированы стандартами ISO 11439:2000(E), АрмСТ 279-2007, ГОСТ Р 51753-2001.
Рабочее давление: 200 bar, испытательное давление: 300 bar

Размеры газовых баллонов Golden Field

Диаметр x толщина стенки, ммемкость баллона ± 3,5% лдлина баллона ± 20 ммвес баллона ± 6% кг
377 x 7,0
без горловины
4045054
4549558
5054062,1
5558566,1
6063070,2
6567574,2
7072078,3
7576582,3
8081086,4
8585590,4
9090094,5
9594598,5
100990102,6
1051035106,6
1101080110,7
1151125114,7
1201170118,8
1251215122,8
1301260126,9
1351305130,9
1401350135
1451395139
1501440143,1
1551485147,1
1601530151,2
1651575155,2
1701620159,3
1751665163,3
1801710167,4
1851755171,4
1901800175,5
1951845179,5
2001890183,6

377 x 7,0
без горловины
4050050,1
4555053,9
5060057,8
5565061,6
6070065,5
6575069,4
7080073,2
7585077,1
8090080,9
8595084,8
90100088,6
95105092,5
100110096,3
1051150100,2
1101200104
1151250107,9
1201300111,8
1251350115,6
1301400119,5
1351450123,3
1401500127,2
1451550131
1501600134,9
1551650138,8
1601700142,6
1651750146,5
1701800150,3
1751850154,2
1801900158
1851950161,9
1902000165,7
Диаметр x толщина стенки, ммемкость баллона ± 3,5% лдлина баллона ± 20 ммвес баллона ± 6% кг
356 x 6,6
без горловины
3550044,1
4055547,8
4561051,5
5066555,2
5572058,9
5774560,4
6077562,6
6583066,3
7088570
7594073,7
8099577,4
85105081,1
90110584,8
95116088,5
100121592,2
105127095,9
110132599,6
1151380103,3
1201435107
1251490110,7
1301545114,4
1351600118,1
1401655121,8
1451710125,5
1501765129,2
1551820132,9
1601875136,6
1651930140,3
1701985144

325 x 6,1
без горловины
3049036,8
3555540,6
4062044,4
4568548,2
5075052
5581555,8
6088059,6
6594563,4
70101067,2
75107571
80114074,8
85120578,6
90127082,4
95133586,2
100140090
105146593,8
110153097,6
1151595101,4
1201660105,3
1251725109,1
1301790112,9
1351855116,7
1401920120,5
Диаметр x толщина стенки, ммемкость баллона ± 3,5% лдлина баллона ± 20 ммвес баллона ± 6% кг
273 x 6,3
без горловины
3067540,6
3577045,4
4086550,2
4595554,8
50104059
55113563,8
60123068,7
65132573,4
70142078,2
75151583
80161087,8
85170592,6
90180097,4
951895102,2
1001990107
1052085111,8
1102180116,6
1152275121,4
1202370126,2

273 x 5,1
без горловины
3064532,3
3574036,2
4082039,6
4592043,8
50101547,7
55110051,3
60120555,6
65130559,8
70141564,4
75151068,3
80160572,3
85170076,3
90179080,1
95188584
100198087,9
105207591,9
110217095,9
Диаметр x толщина стенки, ммемкость баллона ± 3,5% лдлина баллона ± 20 ммвес баллона ± 6% кг
232 x 4,3
без горловины
2062021,9
2572024,9
3086029,1
3598032,6
40110036,5
45124040,4
50139545
55154049,3
60167053,2
65180057
70193060,8
75206064,7
80219068,6
85232072,4
90245076,3
95258080,2
100271084

219 x 4,1
без горловины
2065020
2576522,9
3091026,7
35105530,4
40120034,2
45134537,9
50149041,7
55163545,4
60178049,2
65192552,9
70207056,7
75221560,4
80236064,2
85250568
90265071,7
95279575,4
100294079,2

Видео о том, как изготавливают баллоны Golden Field.
