Как выбирать и использовать газовые баллоны для сварки?

Время чтения: ≈4 минуты

Начинающие сварщики наверняка слышали, что порой помимо электродов используются газовые баллоны для сварки. Газ используется для защиты сварочной зоны от окисления, для быстрого поджига дуги и ее стабильного горения, для улучшения качества сварного соединения и ускорения сварочных работ.

Но какой газ выбрать? Как его использовать? И какой объем оптимален? Насколько быстро заканчивается баллон для сварочной смеси 10 л? На все эти вопросы мы ответим в этой короткой статье.

Содержание статьи

Как выбрать?

Виды газов

Аргон — самый распространенный защитный газ. Если вы хотите попробовать сварку в среде защитного газа, то вам однозначно стоит приобрести баллон с аргоном. Он хорошо защищает сварочную ванну от кислорода, с ним удобно работать, стоит недорого и не имеет неприятного запах.

Читайте также: Аргонная сварка для начинающих

Гелий — еще один популярный инертный газ. С помощью гелия удобно варить толстые детали и металлы, покрытые окисной пленкой. Но учитывайте, что гелий легче воздуха, поэтому расход у такого газа существенно выше, чем в других защитных газов.

Для сварки химически активных металлов рекомендуем применять сварочные смеси в баллонах. Оптимальный вариант — аргон+гелий. Сварка в инертных газах сама по себе очень удобна, но при сварке в смесях качество швов становится еще лучше. А это очень важно при сварке «сложных» металлов, вроде алюминия или нержавейки.

Углекислый газ (она же углекислота или CO2 для сварки). Обеспечивает отличную защиту сварочной зоны от окисления. Но найти качественную углекислоту очень сложно. Поэтому рекомендуем использовать смесь из углекислого газа и аргона. Так шов не будет пористым, сварка будет идти легко и быстро.

Мы рассказали об основных газах. Прочтите эту статью, чтобы узнать больше. Там мы рассказываем и про кислородный баллон для сварки, и про прочие типы защитных газов.

Объем баллона

Существует различный объем баллонов для сварки. Самые популярные: 5, 10, 27, 40 литров. Если вы варите в домашних условиях, то оптимален объем до 10л. Такой баллон легко можно поместить в багажник легкового авто и отвезти на дачу. Объем 5 л отлично подойдет, если у вас нет возможности привезти его на машине. 27 литров — это золотая середина. Подойдет для тех, кто много варит дома. 40 литров используются на производстве.

Не забывайте и о расходе газа. Ведь газовый баллон рано или поздно закончится. Ниже вы можете видеть таблицу с примерным расходом газа. Цифры могут отличаться в зависимости от типа используемого газа и вашей профессиональной подготовки. В этой статье мы подробно рассказывали, на сколько хватает баллона углекислоты при сварочных работах.

Как использовать?

Итак, вы выбрали газ и объем баллона. Что дальше?

Дальше необходимо разобраться, как баллоны для сварки полуавтоматом  и для газовой сварки. Алгоритм действий аналогичен при сварке полуавтоматом или любым других сварочным агрегатом.

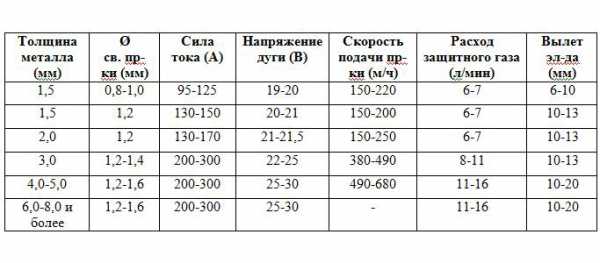

Само собой, перед началом вы должны подготовить металл и подобрать режим сварки. И лишь затем подключать газ к сварочному процессу. Если все подготовительные операции выполнены, подсоедините газовый баллон к сварочному аппарату. Это можно сделать с помощью специального шланга. Подсоединение должно осуществляться через редуктор. Настройте давление газа. Ниже видео, в котором наглядно показано, как это сделать.


После этого можно открыть вентиль подачи газа. Делайте это плавно, не совершая резких движений. Подождите 30 секунд и только после этого поджигайте дугу. То же самое необходимо сделать и после сварки. Не закрывайте газ сразу, пусть он подается в зону сварки еще 10-20 секунд.

Отдельный вопрос — это заправка баллонов сварочной смесью. Мы привыкли, что бытовые баллоны с газом необходимо периодически заправлять, вызывая для этого специальную службу. Со сварочными баллонами все проще. Если вы варите дома, то просто приобретайте баллоны небольшого объема, а затем сдавайте их на металлопереработку. Для повторной сварки приобретите новый баллон.

На крупных заводах баллоны могут дополнительно заправляться. Но это уже задача руководства, а не сварщика.

Вместо заключения

Если вы еще ни разу не использовали защитные газы для сварки, то не откладывайте на потом. Да, у каждого газа свои характеристики. Но, поверьте, выбрать и использовать газ намного проще, чем проделать все то же самое с электродами. В отличие от последних у газа нет десятков марок, предназначенных только для определенных сталей или цветных металлов. Газ не нужно перезаправлять, достаточно купить новый баллон. При этом качество шва вас приятно удивит. Желаем удачи в работе!

[Всего голосов: 1    Средний: 3/5]

svarkaed.ru

Сварочная смесь в баллонах – оптимальное решение

Сварка деталей – сложный процесс, происходящий на межатомном уровне. Для выполнения работ нужны расходные материалы, профессиональные агрегаты, а также сварочная смесь в баллонах. Использование технических газов – передовая технология, благодаря которой обеспечивается прочное соединение мелких деталей и крупных металлоконструкций, скорость работ и безупречное качество.



Сварочная смесь в баллонах: ключевые аспекты

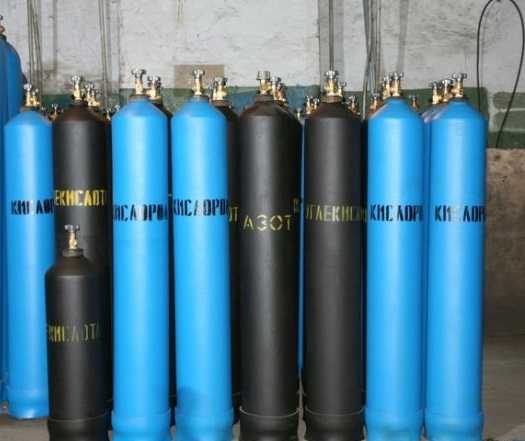

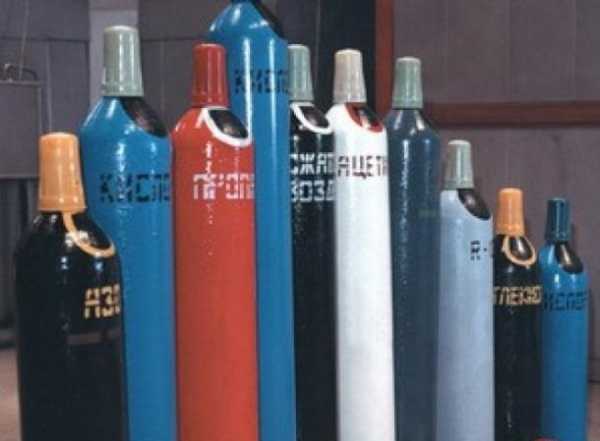

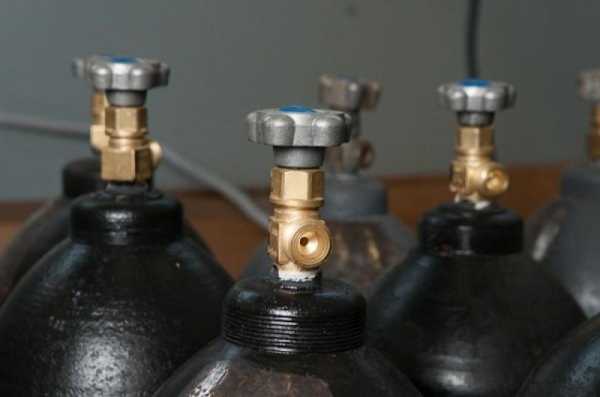

Баллоны, наполненные техническими газами, представляют собой стальные сосуды цилиндрической формы. Их комплектуют опорными башмаками и вентилями с трубками для захвата смеси со дна баллона. Также сосуды оснащают шайбами горловины, с помощью которых прикручиваются защитные колпаки. Емкости окрашивают серой или черной эмалевой краской и маркируют.



Сварочную смесь в баллонах используют для улучшения продуктивности, обеспечения безопасности труда специалистов и для повышения скорости работ. Техническими газами наполняют сосуды разной емкости (40, 10 и 5 литров). Заправку проводят с помощью компрессоров высокого давления и рамп, обеспечивающих безостановочную подачу газов.



Заправка баллонов сварочной смесью



Качество производимой продукции подтверждают паспортами и сертификатами. Это важный момент, потому что сварочные смеси должны соответствовать государственным нормам и ТУ. Тогда будет гарантирована безопасная эксплуатация в защитной среде. Про то, как происходит процесс наполнения баллонов читайте в статье: заправка сварочной смесью: как это делается.



Ассортимент продукции

Зависимо от потребностей, сварочные смеси изготавливают из нескольких компонентов. Рассмотрим этот момент подробнее.



Аргон+двуокись углерода – востребованная продукция, предназначенная для прочного соединения различных изделий из низколегированных и углеродистых сталей. Швы получаются пластичными, вероятность образования пор сводится к минимуму, достигается легкий перенос электродного металла.

Аргон+Двуокись углерода в баллонах



Аргон+углекислота+кислород – универсальный состав из трех компонентов, характеризующийся широкой сферой применения. Его используют для сварки стальных элементов любой толщины. В ходе работы обеспечивается прочность соединения и уменьшение пористости.

Аргон+Углекислота+Кислород в баллонах



Углекислота+гелий+аргон – сварочная смесь в баллонах, предназначенная для соединения изделий, изготовленных из высоколегированных и углеродистых сталей. В процессе работ обеспечивается хорошая свариваемость деталей даже при наличии ржавчины, снижение потерь электродов, устойчивость горения дуги.



Кстати, более подробную информацию о сварочных смесях Вы найдете здесь.



Сварка в защитной среде: обзор плюсов

Современная технология отличается значимыми преимуществами:

  • отличная производительность – скорость работ увеличивается в два раза. Это весомый показатель, из-за которого технология востребована во многих сферах. Ее применяют для сварки трубной продукции, цветных и тугоплавких металлов, узлов летательных агрегатов;
  • снижение количества брызг в районе шва – на 95% снижаются затраты труда по удалению частичек налипшего металла;
  • стабильная сварка даже в плохих условиях. Под ними подразумевается прерывистая подача проволоки, наличие ржавчины и следов смазки;
  • существенное повышение прочностных характеристик конструкций и деталей – обеспечивается уменьшение количества оксидных включений, улучшение микроструктуры металла и увеличение глубины проварки шва. За счет таких показателей прочность соединяемых элементов находится на высоком уровне;
  • безопасные условия труда – при соединении деталей выделяется малое количество дыма, аэрозолей и газов, оказывающих негативное влияние на состояние здоровья людей. Специалисты работают в хороших гигиенических условиях, концентрируя внимание на процессе. Отсутствие вредных компонентов – положительный момент, благодаря которому в разы уменьшается риск возникновения заболевания под названием силикоз легких.



И еще один значимый нюанс: при использовании сварочной смеси в баллонах снижаются денежные затраты. В чем кроется причина экономии средств? Их несколько.

Первая — уменьшение расхода электрической энергии и проволоки. Этот показатель варьируется в пределах 10-15%.

Вторая – сокращение затрат на подготовку швов и на проведение зачистных работ.

Третья – увеличение периода эксплуатации насадок, масок и спецодежды, защищающей от брызг металла.

Поэтому можно с уверенностью утверждать, что сварка в среде защитных газов является прогрессивной технологией, занимающей ведущее место в нынешнем производстве. Лучше использовать ее, чем углекислоту. Об этом можете прочитать в статье: сварочная смесь или углекислота – выбираем защитный газ для сварки.

xn--80affkvlgiu5a.xn--p1ai

Сварочная смесь – состав и сфера применения

Вид защитного газа имеет значительное влияние на разные аспекты процесса сварки. При этом сварочная смесь, состав которой определяется в зависимости от технологии и экономической составляющей, может намного повысить качественные показатели и продуктивность выполняемой работы.



Зачем смешивают газы

В определенных условиях каждый защитный газ может осуществлять как положительное, так и отрицательное воздействие. Кроме того, конкретный состав сварочной смеси будет подходить далеко не во всех случаях, ведь на процесс сварки оказывают влияние множество факторов.



Например, аргон делает более простым образование дуги во время TIG сварки, и обеспечивает качественный перенос металла методом MIG. Однако, недостатком применения данного газа является слабая отдача энергии при воздействии на толстостенные детали, особенно при работе с материалами, которые имеют высокие значения теплопроводности. С этой точки зрения, оптимальный вариант – использование гелия. Но в данном случае, будет уже страдать перенос металла и стабильность дуги при MIG и TIG процессах.

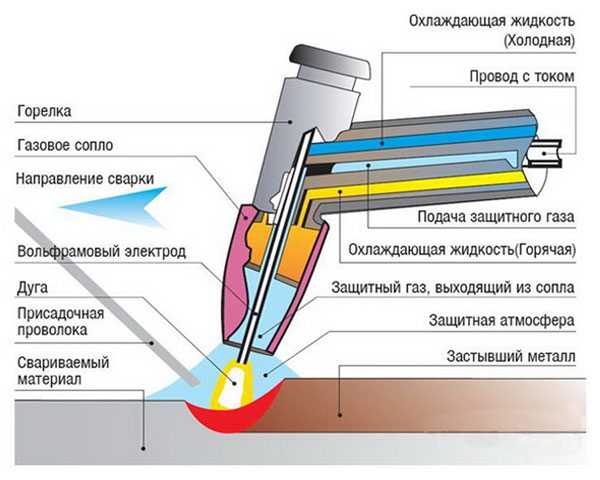

Схематичный рисунок процесса сварки с описанием элементов



Каждый защитный газ имеет свои особенности, которые будут отлично работать только в определенных условиях. Поэтому смеси играют, без преувеличения, огромную роль, поскольку позволяют одновременно использовать свойства различных газов, что намного расширяет возможности рабочего процесса. В подтверждение этой теории, читайте статью: сварочная смесь или углекислота – выбираем защитный газ для сварки.



Составы сварочных смесей для разных видов сварки

— Ar + CO2. Данный состав эффективен при сварке низкоуглеродистых сталей. Увеличивается плотность сварных соединений в результате уменьшения пористости шва. Снижается расход электродного металла вследствие уменьшения разбрызгивания. При большом содержании углекислоты (20%) можно варить толстостенные детали, даже в случае загрязненной поверхности.

Аргон и углекислота



Вот видео сварки таким составом:



— Ar + O2. Применяется для методов MAG и TIG сварки высоколегированной и стойкой к кислотам стали. Защитная сварочная смесь, состав которой включает аргон и кислород, способствует стабильности электрической дуги, глубокому проплавлению и гладкости шва.

Аргон и кислород



— Ar + He. Использование такого состава подходит для сварки легких и медных сплавов высокой теплопроводности способами TIG и MIG. Также применяется при работе с хромоникелевой сталью и алюминием.

Аргон и гелий



— Ar + H. Способствует интенсивному наплавлению, благодаря хорошей концентрации энергии в точке соприкосновения с материалом. Используется как защитный газ для работ с никелевыми сплавами и нержавеющей сталью способом TIG.

Аргон и водород



— Ar + активные газы. Используется в ручном и автоматическом методе MAG при работе с легированной сталью. Обеспечивает двойную экономию расходного материала. В процессе работы практически отсутствует разбрызгивание металла, а шов получается гладким и аккуратным, не требующим дополнительной мехобработки.

Аргон и активные газы



Больше статей о сварочных смесях Вы найдете в этом разделе.



Можно ли самостоятельно смешивать газы?

Теоретически, данную операцию можно осуществить непосредственно на рабочем месте. Для этого достаточно провести замеры расхода в каждом баллоне с помощью ротаметров, и отрегулировать данный показатель при помощи редукторов.



Однако, состав сварочной смеси собственного производства будет далек от идеального, поскольку добиться точного процентного содержания разных компонентов таким способом практически невозможно. Поэтому, придется постоянно использовать метод проб и ошибок, тем самым, увеличивая расход  газов и сварочного материала.



Надежный метод получения защитного сварочного газа

Чтобы получить действительно качественный результат и максимальную эффективность от потраченных средств, лучше всего заказать баллоны с готовым составом на заводе-производителе, или у специализированных поставщиков. Дополнительную информацию о правильности такого выбора предоставит статья: сварочная смесь в баллонах – оптимальное решение.



Компания “Промтехгаз” предоставляет широкий выбор защитных газовых смесей для различных типов сварочных работ. Качество продукции и оперативность заправки позволит вам реализовать любые производственные задачи, и добиться максимального результата.

xn--80affkvlgiu5a.xn--p1ai

Сварочная смесь или углекислота – газ для сварки

В качестве защитных газов наиболее распространенными являются углекислота или сварочные смеси, от выбора которых во многом зависит рабочий процесс. Также не стоит забывать, что сварочная смесь или углекислота могут применяться для различных типов сварки и, соответственно, в том или ином случае эффективность и качество работ будут разными.



Очень часто сварщики не уделяют должного внимания составу и качеству технического газа, напрасно преуменьшая его вклад в процесс сварки. Однако практика показывает, что газовый состав самым непосредственным образом влияет на глубину проплавления, пористость, надежность шва, выделение дыма и другие не менее важные параметры.



Для надежного шва используйте качественные составы сварочной смеси или углекислоты



Что лучше – углекислота или сварочная смесь?

Углекислота — это единственное вещество, которое применяется в сварочном процессе без добавления инертных газов. Кроме того, это еще и один из самых недорогих вариантов, поэтому пользуется большой популярностью, если материальные затраты отыгрывают приоритетную роль. Углекислота является самым распространенным из химически активных элементов, которые используются в МАГ методе. Она обеспечивает достаточно большой тепловой эффект, что важно при обработке металлов большой толщины. Но при этом дуга является не слишком стабильной, что приводит к частому образованию брызг. Поэтому обычно его применение в чистом виде ограничивается работой на короткой дуге. Если Вас интересуют вопросы заправки углекислотой, то советуем прочитать статью углекислота: где заправить — вопрос не праздный.

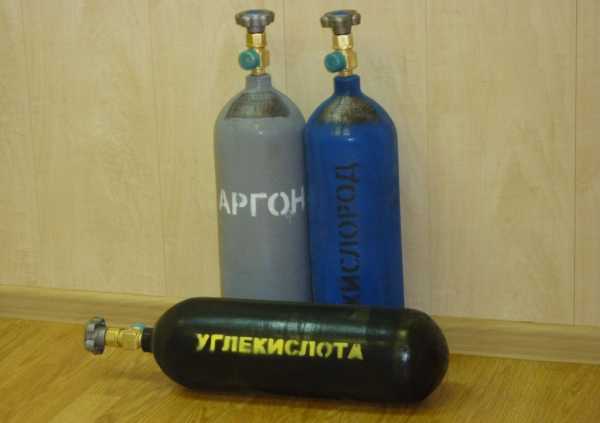

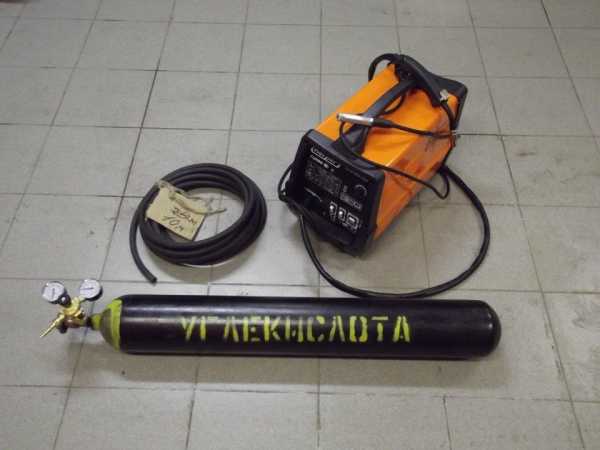

Баллон с углекислотой для сварного аппарата



Учитывая то, что любой чистый технический газ имеет как свои преимущества, так и недостатки, использование защитных сварочных смесей в правильной пропорции зачастую делает сварку более эффективной, повышает производительность и позволяет добиться более качественных швов, благодаря следующим особенностям:



  • снижение количества брызг;
  • увеличение скорости наплавления металла;
  • повышение пластичности и плотности шва;
  • уменьшение задымленности;
  • увеличение стабильности дуги.



Больше информации можете найти в статье: сварочная смесь в баллонах – оптимальное решение.

Перед тем как определиться, что лучше – сварочная смесь или углекислота, сварщики обычно сопоставляют сложность работ, необходимое качество и целесообразность материальных затрат, после чего делают свой выбор.



Основные виды защитных газовых сварочных смесей

Аргон и углекислота

Такой состав наиболее эффективен во время сварки низкоуглеродистой стали. Добавление углекислоты позволяет проще осуществлять струйный перенос электрода, швы получаются более пластичными, а вероятность появления пор минимальна.

Аргон и углекислота



Аргон и кислород
Добавление в аргон незначительного (около 5%) количества кислорода дает возможность качественнее выполнять сварку легированной и низколегированной стали, благодаря меньшей пористости обрабатываемой поверхности.

Аргон и кислород



Аргон и водород
Используется для сварки никелевых сплавов и аутентичной нержавеющей стали способом ТИГ. Кроме того, может применяться в качестве формовочного газа.

Аргон и водород



Аргон и гелий
Такой состав позволяет осуществлять качественную сварку легких, медных и никелевых сплавов, хромоникелевой стали и алюминия методами МИГ и ТИГ.

Аргон и гелий



Аргон и активные газы
Благодаря данному сочетанию достигается двукратная экономия. Применяется для ручной и автоматической МАГ сварки низколегированных, легированных и высоколегированных сталей.

Аргон и активные газы



Универсальный защитный газ
Это аргон высокой частоты, который имеет универсальное применение, но наиболее распространен при работе с алюминием и цветными металлами.

Универсальный защитный газ



Если вы хотите получить больше информации о газовых смесях, изучите этот раздел.



Способы смешивания газа

Существует два основных способа получения защитной газовой смеси – на заводе-производителе и непосредственно на рабочем посту.



Производственный метод подразумевает использование специальных газовых смесителей, благодаря которым осуществляется смешивание двух или трех различных компонентов. Для получения правильных пропорций подбираются необходимые диаметры в расходных отверстиях и тарируется сам смеситель.



Применение ротаметра

Самый простой способ смешивания, который можно осуществлять прямо на рабочем месте, заключается в применении ротаметра – конусообразной стеклянной трубки с поплавком, помещенной в каркас из металла. Принцип действия данного элемента заключается в уравновешивании алюминиевого или стального поплавка потоком выходящего газа. Чем выше находится поплавок, тем, соответственно, больше расход.

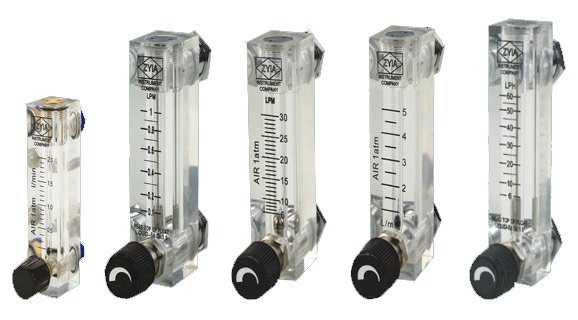

Ротаметры



Состав аргонно-углекислотной сварочной смеси или углекислоты с кислородом регулируется при помощи редукторов на газовых баллонах. Контролируя показания на ротаметре и регулируя расход, добиваются необходимого соотношения используемых компонентов. Однако данный метод, как правило, не позволяет добиться максимальной точности и высокого качества шва. Поэтому для точных сварочных работ лучше обращаться на завод-производитель.



Качественные защитные газовые смеси можно заказать в компании Промтехгаз. Среди основной продукции присутствуют:



  1. Микспро 3212 (многокомпонентный состав)
  2. N-МИКС H5 (аргон+водород)
  3. МИКСАЛ 50 (аргон+гелий)

и другие составы, с которыми можно ознакомиться на сайте.

xn--80affkvlgiu5a.xn--p1ai

Баллоны под сварочные смеси - ГОСТ 949-73

Главная » Газовые баллоны » Баллоны для сварочных смесей

Сварочные смеси используют для сварочных работ на производстве и в быту. Сварочная смесь составляется на основе нескольких технических газов. Газы при соединении в определённых пропорциях обеспечивают экономику процесса сварки, оптимальную скорость и высокое качество выполнения сварочных работ. Так же сварочные смеси при использовании снижают себестоимость готовой продукции и затраты на работы.

Баллоны под сварочные смеси отличаются размерами, массой и объёмами.

Компания "Волжский Промышленный комплекс" реализует новые и переаттестованные (освидетельствованные) баллоны для сварочных смесей различного объема.

Каталог баллонов для сварочных смесей ГОСТ 949-73:

Баллон под сварочные смеси 1 литр ГОСТ 949-73

Диаметр цилиндрической части89 мм.
Длина корпуса баллона250 мм.
Вес баллона1,8 кг.

подробнее »


Баллон под сварочные смеси 2 литра ГОСТ 949-73

Диаметр цилиндрической части89 мм.
Длина корпуса баллона440 мм.
Вес баллона3,1 кг.

подробнее »


Баллон под сварочные смеси 3 литра ГОСТ 949-73

Диаметр цилиндрической части108 мм.
Длина корпуса баллона460 мм.
Вес баллона5 кг.

подробнее »


Баллон под сварочные смеси 5 литров ГОСТ 949-73

Диаметр цилиндрической части140 мм.
Длина корпуса баллона475 мм.
Вес баллона8,5 кг.

подробнее »

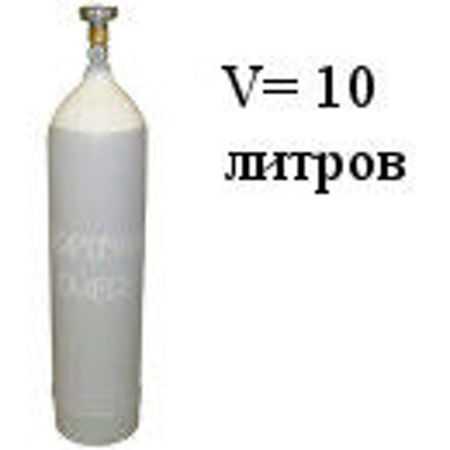

Баллон под сварочные смеси 10 литров ГОСТ 949-73

Диаметр цилиндрической части140 мм.
Длина корпуса баллона865 мм.
Вес баллона13 кг.

подробнее »


Баллон под сварочные смеси 12 литров ГОСТ 949-73

Диаметр цилиндрической части140 мм.
Длина корпуса баллона1020 мм.
Вес баллона17,6 кг.

подробнее »


Баллон под сварочные смеси 15 литров ГОСТ 949-73

Диаметр цилиндрической части159 мм.
Длина корпуса баллона990 мм.
Вес баллона20±1 кг.

подробнее »


Баллон под сварочные смеси 20 литров ГОСТ 949-73

Диаметр цилиндрической части219 мм.
Длина корпуса баллона740 мм.
Вес баллона32,3 кг.

подробнее »


Баллон под сварочные смеси 25 литров ГОСТ 949-73

Диаметр цилиндрической части219 мм.
Длина корпуса баллона

900 мм.

Вес баллона

38,7 кг.

подробнее »


Баллон под сварочные смеси 32 литра ГОСТ 949-73

Диаметр цилиндрической части219 мм.
Длина корпуса баллона

1120 мм.

Вес баллона

47,7 кг.

подробнее »


Баллон под сварочные смеси 40 литров ГОСТ 949-73

Диаметр цилиндрической части219 мм.
Длина корпуса баллона1370 мм.
Вес баллона58,5 кг.

подробнее »


Баллон под сварочные смеси 50 литров ГОСТ 949-73

Диаметр цилиндрической части219 мм.
Длина корпуса баллона1685 мм.
Вес баллона71,3 кг.

подробнее »


Во время транспортировки и эксплуатации заправленных баллонов следует соблюдать правила, которые распространяются на сосуды, работающие под давлением.

Транспортировка заправленных баллонов осуществляется с применением специальных металлоконструкций (паллет или кассет).


В случае заинтересованности, Вы можете связаться с нами по следующим контактам:

vpk-vlz.ru

Сварочные смеси газов – выбираем защитную среду для дуговой сварки

Сварщики часто недооценивают вклад защитной среды в процесс сварки. Некоторые чистые газы и сварочные смеси газов могут влиять на перенос металла, состав сплава, форму шва, дымообразование и множество других характеристик. Правильный выбор защитного газа для электродуговой сварки (MAG), дуговой сварки с флюсом (FCAW) и дуговой сварки вольфрамовым электродом (TIG) может существенно повысить интенсивность процесса, улучшить качество и скорость осаждения для данной сварной конструкции.



Влияние чистых газов на качество и производительность

Чистые газы, применяемые в сварочном деле, – это аргон, гелий и двуокись углерода. Они могут оказывать как положительное, так и отрицательное воздействие на дугу.



Сварка с применением аргона



Аргон (Ar) – одноатомный химический элемент, который широко используется в чистом виде и в составе многих сварочных смесей газов. Аргон абсолютно инертен, что делает его подходящим для работы с тугоплавкими и химически активными материалами. Он обладает низкой теплопроводностью и потенциалом ионизации, тем самым обеспечивая низкую теплопередачу в среду, окружающую дугу. Это создаёт узкий столб дуги, что, в свою очередь, вытекает в обычный для аргона профиль проникновения – глубокий и сравнительно узкий. В процессе работы с аргоном существует небольшая тенденция к подрезам в зоне сплавления и увеличению сварного шва, что связано с недостатком тепла на внешних гранях сварочной ванны как в TIG, так и в MAG. В MAG чистый Ar способствует струйному переносу металла.



Больше об особенностях данного газа читайте в статье: газ аргон – химические свойства и сфера применения.

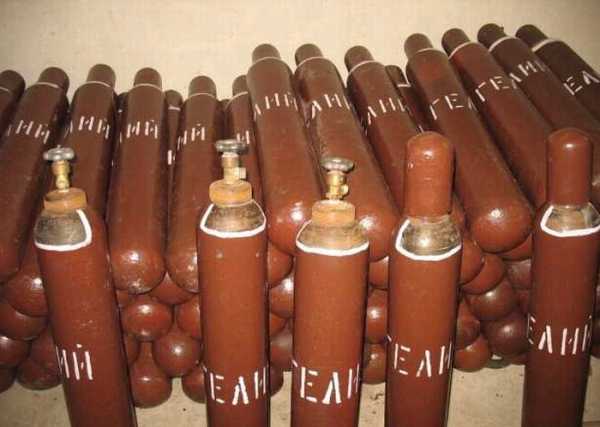

Гелий (He) – одноатомный инертный газ, чаще всего используемый для сварки цветных металлов неплавящимся электродом. В отличие от аргона, гелий обладает высокой проводимостью и потенциалом ионизации, что способствует получению противоположных результатов. Гелий даёт широкий профиль, хорошее смачивание на краях шва и более высокие температуры, чем чистый Ar. Высокий потенциал ионизации может создать трудности в возбуждении дуги, за исключением тех случаев, когда для работы с вольфрамовым электродом используется высокочастотный или емкостной способы возбуждения дуги. Помимо этого, рекомендуется больший расход газа, поскольку гелий имеет тенденцию подниматься в воздухе. Чистый гелий способствует крупнокапельному переносу электродного материала и редко используется для GMAW, за исключением чистой меди.



Двуокись углерода (CO2) – двухкомпонентный газ, который используется в MAG и FCAW. CO2 является составной молекулой с довольно непростым взаимодействием в дуге. При температурах, появляющихся в дуге, двуокись углерода распадается на CO и O2. Это создаёт потенциал для окисления базового материала и распада сплава сварочной ванны или шва. Воссоединение CO/O2 даёт довольно широкий профиль проникновения у поверхности шва, в то время как низкий уровень потенциала ионизации и теплопроводности создаёт горячую область в центре столба дуги. Это даёт всему шву хорошо сбалансированный в отношении ширина-к-глубине профиль проникновения. В случае применения электродуговой сварки чистая углекислота не может создать струйный перенос металла, а только крупнокапельный, что может привести к большому количеству брызг.



Чем дополняются сварочные смеси газов

Кислород (O2) – двухатомный активный компонент, обычно используемый в газовых смесях для электродугового сварочного процесса в концентрациях ниже 10%. Кислород имеет потенциал подводимого тепла, возникающий как из энергии ионизации, так и из его энергии диссоциации (энергии, высвобождаемой путём расщепления молекулы на отдельные атомы в дуге).



На рисунке название химического элемента и его свойства



Кислород создаёт очень широкий и сравнительно мелкий профиль проникновения с высоким уровнем подводимого тепла у поверхности. Поскольку высокий уровень тепла снижает поверхностное натяжение расплавленного металла, облегчается струйный перенос, равно как и увлажнение у шва, расположенного у кромки наружной поверхности шва. Смеси O2/Ar демонстрируют профиль проникновения на уровне «шляпки гвоздя» при электрической дуговой сварке углеродистой стали, что является наиболее распространённым применением. O2 также используется в тримиксах с CO2 и Ar, где он дает преимущества в виде смачивания и струйного переноса металла.



Водород (h3) – двухатомный активный газ, который часто применяется в защитных сварочных смесях в концентрациях менее 10%. Водород в основном используется в аустенитных нержавеющих сталях для того, чтобы облегчить устранение оксидов или увеличить подвод тепла. Как и со всеми двухатомными молекулами, результатом становится более горячий, широкий сварной шов. Для работы с ферритными или мартенситными сталями водород не подходит из-за проблем с растрескиванием. При более высоких концентрациях (30-40%) h3 может использоваться для плазменной резки нержавеющих сталей с целью увеличения мощности и снижения окалины.



Азот (N2) – наименее часто используемая добавка для защитных целей. Азот в основном применяется для производства аустенита и для повышения сопротивлению коррозии в дуплексных и супер-дуплексных сталях. Для более детального ознакомления с данным химическим элементом читайте статью: технический азот и его востребованность в промышленной сфере.



Выбор защитного газа для конкретного типа сварки

В сварочном деле используются разные газовые смеси, выбор которых зависит от применяемой технологии и материала.



MAG: углеродистая сталь

Наиболее часто используемые смеси для данного материала – это Ar/CO2, Ar/O2 или все три компонента вместе.

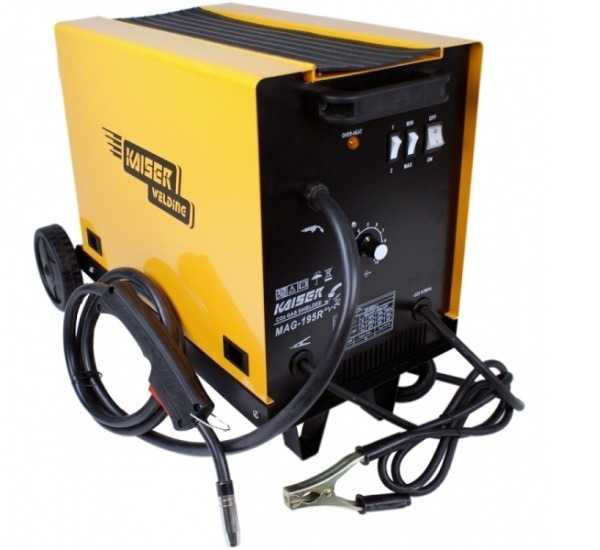

На рисунке представлен пример cварочного полуавтомата фирмы Kaiser



• В Ar/CO2 содержание CO2 варьируется от 5% до 25%. Составы с низким содержанием двуокиси углерода обычно используются для струйного переноса металла на материалах большого сечения, или когда требуются низкие подводимые температуры и мелкое проникновение в тонких материалах. Высокое содержание делает возможной работу в режиме короткого замыкания и дает дополнительное очищающее действие и глубокое проникновение в материалах большого сечения. Однако, увеличение содержания углекислоты также означает повышенную скорость расходования легирующих элементов.

• В смесях Ar/O2, содержание O2 варьируется от 2% до 5%. Такая защитная среда обычно используется при работе на достаточно чистых материалах. Многие производители конструкционных сталей используют Ar/O2 потому, что такой состав защитного газа позволяет работать на слегка окисленных базовых материалах. Среды с содержанием кислорода должны оцениваться на предмет потенциала истощения, который может быть значительным при больших концентрациях.

• Содержание O2 и CO2 в тримиксах находится в пределах от 2% до 8%. Составы такого типа хорошо работают как при струйном переносе, так и при переносе в режиме короткого замыкания, и могут быть использованы в работе с материалами разной толщины. Кислород имеет склонность способствовать струйному переносу металла при низких напряжениях, в то время как двуокись углерода способствует проникновению. Тримиксы, содержащие Ar, CO2 и O2, делают возможным производить перенос металла при более низких напряжениях, чем многие двухкомпонентные смеси Ar/CO2.



MAG: углеродистая сталь

Наиболее распространёнными газами для работы с нержавеющей сталью являются Ar/CO2 и He/Ar/CO2.

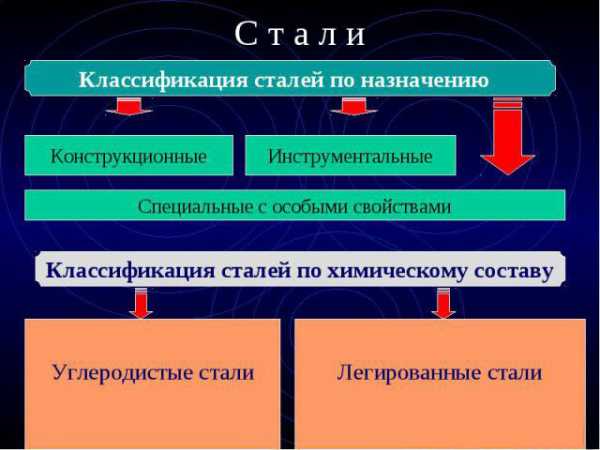

На рисунке изображена схема классификации сталей



• Смеси Ar/CO2 обычно имеют около 2% кислорода и показывают хорошие результаты при струйном переносе металла, если допускается небольшое обесцвечивание шва.

• Тримиксы доступны в двух основных типах: насыщенные Ar и насыщенные He. Насыщенные гелием (около 90%) тримиксыиспользуются для работы в режиме короткого замыкания. Они включают небольшое количество аргона для стабилизации дуги и очень небольшое количество углекислоты для проникновения и очистки. Насыщенные аргоном газы обычно имеют около 80% Ar, 1-2% CO2, и He в остатке. Они традиционно используются для струйного переноса металла, поскольку высокое содержание аргона позволяет выполнять такой процесс при сравнительно низких напряжениях, в то время как гелий дает хорошую смачиваемость, плоский профиль шва, и хорошее цветовое соответствие.



TIG: алюминий

Электрическая дуговая сварка алюминия обычно выполняется с чистым аргоном. Однако, при работе с сечениями большого размера возможно увеличение содержания гелия до 75%. Гелий делает возможными значительно лучшую смачиваемость по сравнение с чистым аргоном и более жидкую сварочную ванну, что даёт больше времени на выход примесей, вызывающих пористость. Более высокие концентрации гелия требуют значительно более высокого напряжения для струйного переноса металла, чем в случае с чистым Ar.



Также вы можете посмотреть небольшое видео о сварке тонкого алюминия методом TIG:



Кстати, больше публикаций о сварочных смесях Вы найдете в этом разделе нашего блога.



FCAW: углеродистая и нержавеющая сталь

Флюсовая технология наиболее часто выполняется в защитной среде, состоящей из 20-25% двуокиси углерода и уравновешенной аргоном. Такой состав даёт возможность получить хорошие технические характеристики дуги: CO2 улучшает проникновение и даёт хорошие показатели формирования окалины, в то время как Ar снижает выделение побочных газов. Иногда часть углекислоты заменяется гелием для того, чтобы ещё больше снизить газовыделение. Истощение сплава не является поводом для беспокойства при работе с флюсом, поскольку элементы, подверженные эффектам двуокиси углерода, уравновешиваются содержанием потока при производстве сварочной проволоки.



TIG: нержавейка и алюминий

В то время как в большинстве случаев для сварочного процесса с вольфрамовым электродом используется чистый аргон, некоторые смеси разработаны для того, чтобы упростить проникновение и смачиваемость в алюминии и нержавейке. Большинство из них являются смесями Ar/He, с содержанием гелия от 10% до 75%. Как и в случае с электродуговой сваркой, это добавление гелия облегчает смачиваемость в крупносортном алюминии и нержавеющей стали, в которых малая подвижность сварочной ванны является нежелательной. Для нержавеющей стали 300 серии возможно применение газа, содержащего от 2% до 5% водорода. Такая добавка делает готовый шов гораздо лучше на вид.



В компании «Промтехгаз» можно купить защитные сварочные смеси газов по приемлемой цене и с возможность оперативной доставки на производственный объект.

xn--80affkvlgiu5a.xn--p1ai

Зачем нужна сварочная смесь и что о ней нужно знать?

Технология сварки металлов в среде инертных газов требует применения такого вещества, как сварочная смесь, за счет применения которого достигается высококачественная работа, эффективное производство соединения и швов. Новый уровень на пути модернизации и улучшения сварочной работы стало использование смесей на основе аргона. Однако имеются сварочные газовые смеси на основе кислорода и углекислого газа.

Виды смесей

  1. Аргон с углекислым газом;
  2. Аргон с кислородом;
  3. Углекислый газ с кислородом.

Аргон и углекислый газ

Использование данной смеси (зачастую 18-25%) эффективно при работе по соединению низколегированных и низко углеродных сталей. Если сравнивать со сваркой в чистом аргоне или углекислом газе, то можно понять, что рассматриваемая смесь позволяет достигнуть более легкий струйный перенос электродного металла. Швы получаются более пластичные, нежели при работе в чистой углекислоте. Уменьшается вероятность образования пор.

Аргон и кислород

Газовая аргоновая смесь с кислородом зачастую применяется во время соединительных работ с легированными и низколегированными сталями. Незначительная примесь кислорода позволяет предотвратить образование пор.

Углекислота и кислород

В процессе добавления к углекислоте кислорода разбрызгивание металла во время производства соединений снижается, после чего улучшается формирование шва. Вдобавок ко всему увеличивается выделение тепловой энергии, за счет чего повышается в некоторой степени производительность работы. Глядя с другой стороны на данную смесь, результатом повышенного окисления происходит ухудшение механических свойств шва.

Смеси ТУ 2114-001-99210100-09:

  • Газовая сварочная смесь аргона (80%) + углекислый газ (20%) — Ar+CO2 20%;
  • Аргон (95%) + кислород (5%) — Ar+O2 5%;
  • Аргон (92%) + углекислый газ (8%) — Ar+CO2 8%;
  • Аргон (88%) +углекислый газ (12%) — Ar+CO2 12%;
  • Аргон (98%) + углекислый газ (2%) — Ar+CO2 2%;
  • Кислород (95%) + углекислый газ (5%) – O2+CO2 5%.

За счет чего смеси пользуются спросом?

Сварочная смесь является выгодным помощником на пути к созданию долговечных, качественных и неразъемных соединений. Внимания засуживают достоинства, которыми располагают смеси на основе аргона с добавлением углекислоты.

Преимущества:

  • Снижения количества прилипания металлических брызг в области соединения и, как следствие, уменьшение трудоемкости по удалению брызг до 95%;
  • Увеличение массы наплавляемого материала за единицу времени, уменьшение потерь электродного материала на разбрызгивание во время производства соединений;
  • Значительное повышение пластичности и плотности металлического скрепления деталей;
  • Существенное повышение прочности сварочного соединения;
  • Улучшение гигиенических условий труда на рабочем месте, получаемое за счет существенного снижения количества выделяемых дымов и сварочных аэрозолей;
  • Стабильность сварочного процесса, даже при условии неравномерной подачи проволоки в зону соединения. Также стабильность работы наблюдается при наличии следов ржавчины и технологической смазки на ее поверхности.

Качественная сторона

Сварочный кислородный газ не обеспечивает стабильность и качество соединений так, как это обеспечивает аргон. Таким образом, смесь на основе аргона способна уменьшить количество оксидных включений, к тому же способствует измельчению зерна, при этом улучшая микроструктуру металла. Также увеличивается глубина провара соединения и шва, повышение плотности, за счет чего, в конце концов, увеличивается прочность конструкций, соединяемых посредством сварки.

Производительность

Скорость сварки в сравнении с традиционной кислородной сваркой значительно увеличивается (фактически в два раза). Подобное происходит из-за меньшего натяжения расплавляемого металла на поверхности, после чего происходит снижение разбрызгивания и набрызгивания металла электрода на 70-80%. В большинстве случаев несущественное число брызг, поверхностного шлака исключает, направленные на зачистку сварочных элементов.

Экономия времени и средств

Соединительные работы в среде защитного газа способствуют уменьшению расхода проволоки и электроэнергии на 10-15%. Вдобавок ко всему использование аргона позволяет в значительной мере сократить временные затраты на зачистку и подготовку швов соединений перед покраской, либо оцинкованием. Срок службы насадок, масок, спецодежды также значительно увеличиваются, в результате чего напрашивается следствие — сокращения финансовых затрата на смену упомянутых выше материалов.

Улучшение условий труда

Сварочный дым и его концентрация во время сопряжения металлических деталей посредством аргонодуговой сварки значительно уменьшается. Также снижается концентрация аэрозолей, вредных газов. Так, здоровье сварщика не подвергается вредоносных воздействиям вышеупомянутых веществ. К тому же уменьшается риск образования профессиональной болезни сварщиков – силикоза легких. В результате всего сказанного, условия труда при использовании аргона значительно улучшаются.

Как происходит смешивание?

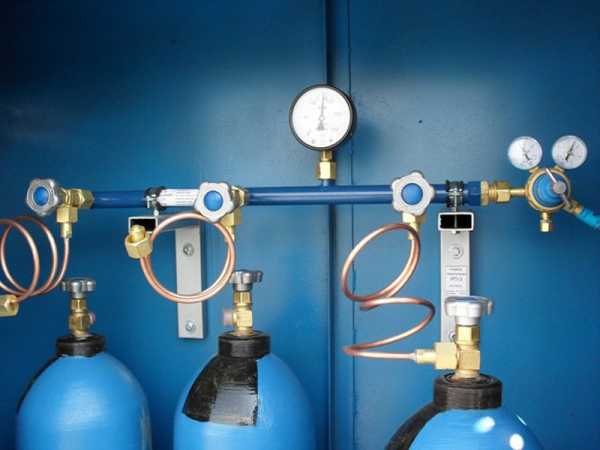

Зачастую процедура смешивания производится на основе использования ротаметров. Смешивание происходит непосредственно на рабочем месте сварщика, то есть сварочном посте, но также может быть использовано многопостовое снабжение газовыми смесями и смесей на заводе производителе. Состав смеси может регулироваться посредством изменения расхода газов с помощью редуктора, установленного на баллоне.

Соотношение веществ определяется предварительно проградуированным ротаметром по положению поплавка. Относительно конструкции ротаметра, он состоит из конусной стеклянной трубки, которая помещена в металлический каркас. Внутреннее пространство трубки размещает в себе поплавок, выполненный из алюминия, эбонита, либо коррозионно-стойкой стали.

Похожие статьи

goodsvarka.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
