Ацетиленовый баллон. Устройство, заправка, хранение и эксплуатация ацетиленовых баллонов. Вентиль ацетиленового баллона.

Ацетиленовый баллон. Устройство, заправка, хранение и эксплуатация ацетиленовых баллонов. Вентиль ацетиленового баллона. 4.83/5 (96.67%) проголосовало 6



Устройство ацетиленовых баллонов.

В ряде случаев нельзя обеспечить подачу ацетилена к постам непосредственно из генераторов, а приходится доставлять его к месту работы в специальных баллонах.

Ацетиленовые баллоны служат для хранения и транспортирования ацетилена под давлением и несколько отличаются по устройству от кислородных.

Так как ацетилен взрывоопасен, его нельзя хранить и перевозить под давлением в полых баллонах, как это делается при перевозке других горючих газов и кислорода.



Заправка баллоном ацетиленом.

При наполнении баллонов ацетиленом используют два важных его свойства:



а) сильное понижение взрывоопасности при размещении его в узких каналах;



б) хорошую растворяемость в некоторых жидкостях, особенно в ацетоне.

Взрыв баллона с ацетиленом.

При давлении свыше 2 кг/см2 газообразный ацетилен в больших объемах становится взрывоопасным. Помещенный же в очень узкие (капиллярные) каналы, он не взрывается даже при давлении 25—27 кг/см2. Поэтому ацетиленовые баллоны заполняют специальной высокопористой массой.

Наличие в баллоне высокопористой массы, состоящей из бесчисленного количества мельчайших пор, позволяет безопасно хранить и перевозить ацетилен под давлением.

Однако даже при наличии пористой массы для обеспечения безопасности нельзя создавать в баллоне давление свыше 25 кг/см2. Но при этих условиях количество ацетилена в баллоне будет явно недостаточным (не более 1 м3). Чтобы в баллон вместилось больше ацетилена, пористую массу пропитывают ацетоном, в котором ацетилен хорошо растворяется. При нормальном атмосферном давлении и комнатной температуре 1 л ацетона растворяет 23 л ацетилена. Растворимость ацетилена в ацетоне повышается почти прямо пропорционально давлению. Например, при давлении 10 кг/см

2 1 л ацетона растворяет 23 X 10 = 230 л ацетилена.

Ацетон представляет собой летучую прозрачную жидкость, пары которой обладают резким запахом. Ацетон в баллоне занимает примерно 35—40% его объема. Таким образом, ацетилен в баллоне, будучи растворен в ацетоне, распределяется в порах массы. Если открыть вентиль баллона, то ацетилен выделяется из ацетона в виде газа, а ацетон остается в баллоне и используется при последующих его наполнениях.



Сколько ацетилена в баллоне 40л?

При емкости 40 л ацетиленовый баллон вмещает примерно около 5000 л растворенного в ацетоне ацетилена.

Количество ацетилена в баллоне может быть подсчитано путем умножения емкости баллона в литрах на давление в атмосферах и на коэффициент 9,2, который учитывает количество ацетона в баллоне и растворимость ацетилена в нем. Так, например, баллон емкостью 40 л при давлении 15 кг/см2 вмещает ацетилена 40 X 15 X 9,2 = 5520 л, т. е. 5,5 м3.



Какое давление в баллоне с ацетиленом?

В баллоны ацетилен накачивается до давления 15—16 кг/см2.

Конструкция и размеры ацетиленовых баллонов такие же, как и

кислородных. Для удобства наполнения их ацетоном и пористой массой горловина имеет больший диаметр нарезки. Корпуса ацетиленовых баллонов изготовляют цельнотянутыми или сварными. Они имеют толщину стенок несколько меньшую, чем корпуса кислородных баллонов.



Цвет баллона с ацетиленом.

Ацетиленовые баллоны окрашиваются в белый цвет, и на них красными буквами надписывают «АЦЕТИЛЕН».

Как и на кислородных баллонах, на верхней сферической неокрашенной части ацетиленовых баллонов выбивается ряд данных и клейм.



Испытание и проверка ацетиленовых баллонов.

При периодическом освидетельствовании наполненные пористой массой и ацетоном ацетиленовые баллоны подвергаются испытанию азотом под давлением 30 кг/см2 и осмотру состояния пористой массы через горловину баллона.

От ударов и толчков при эксплуатации ацетиленовых баллонов возможно некоторое измельчение и уплотнение пористой массы. Эго приводит к образованию в верхней части баллона некоторого пространства без пористой массы и занятого ацетиленом под высоким давлением, что является опасным при обратных ударах. Поэтому заводы-наполнители ежегодно проверяют состояние пористой массы. После проверки на сферической части баллона ставят квадратное клеймо с буквами «

ПМ» («проверена масса») и рядом выбивают месяц и год проверки.



Вентиль ацетиленового баллона.

Каждый ацетиленовый баллон имеет вентиль, ввертываемый в горловину баллона. Назначение ацетиленовых вентилей — то же, что и кислородных.

В отличие от кислородного, ацетиленовый вентиль изготовляется не из латуни, а из малоуглеродистой стали, так как ацетилен с медью образует взрывоопасное соединение.

Присоединение редуктора к ацетиленовому вентилю осуществляется при помощи специального хомута.

Вентиль открывают и закрывают специальным торцовым ключом.

Типовой вентиль ацетиленового баллона изображен на рис. 1.

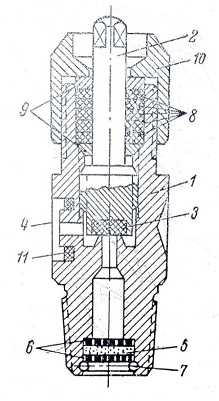

Рис.1. Вентиль ацетиленового баллона.



Устройство ацетиленового вентиля.

Он состоит из корпуса 1, имеющего внизу конусообразный хвостовике нарезкой, которым вентиль ввинчивается в горловину баллона.

Вентиль открывают и закрывают, вращая стальной шпиндель 2 торцовым ключом, надеваемым на верхний квадрат шпинделя. В нижний конец шпинделя запрессовывается эбонитовый уплотнитель 3, который перекрывает отверстие для прохода ацетилена в седле корпуса.

При вращении шпинделя против часовой стрелки он вывертывается, и ацетилен выходит через отверстие в седле в штуцер 4, к которому присоединен редуктор или ниппель трубки рампы.

При вращении шпинделя по часовой стрелке он опускается и плотно закрывает седло корпуса уплотнителем.

В хвостовике вентиля в канале для прохода газа помещается фильтр из войлочных прокладок 5 между сетками из проволоки 6. Назначение фильтра — защищать вентиль и редуктор от попадания в них частиц пористой массы. Фильтр к вентилю прижимается снизу кольцом 7.

Чтобы ацетилен не выходил вверх по шпинделю в вентиле имеется сальник из пяти кожаных колец 8 и двух сальниковых стальных колец 9. Сверху сальник затягивается сальниковой гайкой (буксой) 10.

В штуцере корпуса имеется кольцевая выточка, в которую вставляется кожаная прокладка 11 для устранения при работе утечки ацетилена. На противоположной штуцеру грани корпуса сделано коническое углубление для центровки винта хомута.

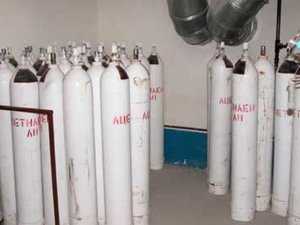

Хранение баллонов с ацетиленом.

При хранении, транспортировании и обращении с ацетиленовыми баллонами следует придерживаться тех же правил, что и при работе с кислородными баллонами, а также ряда специальных правил.

Во всех случаях ацетиленовые баллоны нужно ограждать от сильного нагревания, которое уменьшает растворимость ацетилена в ацетоне и повышает давление в баллоне. Так, например, в ацетиленовом баллоне при повышении температуры от 20 до 100 °С давление может возрасти более чем в 11 раз, в то время как в кислородном баллоне при этих условиях давление возрастет примерно в 1,3 раза. Таким образом, опасность, возникающая при сильном нагревании ацетиленовых баллонов (например, при пожаре), весьма велика.



Эксплуатация баллонов с ацетиленом.

Ацетиленовые баллоны следует располагать во время работы не ближе чем на 5 м от источников нагрева. Летом они должны быть закрыты от лучей солнца.

Расход ацетилена из одного баллона не должен превышать 1500— 2000 л/час. При большем расходе с ацетиленом будет уноситься много ацетона, что недопустимо. В таких случаях следует пользоваться несколькими баллонами через распределительную рампу.

В процессе работы для уменьшения уноса ацетона рекомендуется держать баллоны в вертикальном положении. Следует также прекращать отбор ацетилена, когда давление в баллоне упадет до 1—2 кг/см2, ибо при чрезмерном опорожнении ацетиленовых баллонов сильно возрастает унос ацетона. Кроме того, остаток газа в ацетиленовом баллоне, так же, как и в кислородном баллоне, необходим для проверки баллонов на заводе-наполнителе.



Статья оказалась полезной?! Поделись с друзьями!!!



mechanicinfo.ru

Эксплуатация ацетиленовых баллонов

Ацетиленовые баллоны с целью обеспечения их безопасного хранения под высоким давлением заполняют специальной пористой массой. В качестве пористой массы применяют активированный древесный уголь или смесь угля, пемзы и инфузорной земли.

В качестве растворителя для пропитки пористой массы применяют ацетон в котором ацетилен хорошо растворяется.

Поэтому вес пустого ацетиленового баллона на 24 кг больше , чем такого же кислородного баллона.

Растворённый в порах массы ацетилен становится взрывобезопасным и его можно хранить в баллоне под давлением до 30 кгс/см2 .

В соответствии с ГОСТ 5457 давление растворённого в ацетоне ацетилена в баллоне установлено 19 кгс/см2 при температуре окружающей среды 20о С.

При открытии вентиля, ацетилен выделяется из ацетона и в виде газа выходит через редуктор в шланг.

Ацетон остаётся в порах массы и вновь растворяет новее порции ацетилена при наполнении баллона газом.

При отборе ацетилена из баллона вместе с газом уносится 30-40 г ацетона и 20-30 г древесного угля на 1 м3 ацетилена. Это уменьшает пористую массу баллона с каждым расходом и наполнением баллона газом.

Поэтому периодически пористую массу необходимо проверять (раз в 2 года) и при необходимости пополнять.

Пополнение выполняют только в специальных условия с применением специальных приспособлений (на наполнительных станциях или на испытательных пунктах).

За качество пористой массы и растворителя, за правильность дозировки и за правильность наполнения баллонов ответственность несёт организация, наполняющая баллоны растворителем и пористой массой.

Для определения количества ацетилена в баллоне, баллон взвешивается до наполнения и после наполнения газом.

Разность даёт количество ацетилена в кг. Эта разность по массе умножается на плотность ацетилена 1,09 кг/м3 при температуре 20о С.

Порожние ацетиленовые баллоны после изъятия из них ацетилена должны храниться с плотно закрытыми вентилями. Для того чтобы при повышении температуры окружающей среды не выделялся ацетон в помещение, а при понижении температуры не засасывался в баллон окружающий воздух.

Для уменьшения потерь ацетона ацетиленовый баллон в период отбора газа необходимо устанавливать вертикально.

Одного нормально заполненного ацетиленом баллона должно хватать на 3 баллона кислорода. Если это меньше – значит ацетиленовый баллон заполнен не полностью.

Транспортировка

В горизонтальном положении:

А) на автомобиле: баллоны укладывают в пределах высоты борта не более чем в три ряда;

Б) на автокаре: баллоны укладывают в один ряд вентилями в одну сторону – вправо от кабины.

– деревянный брусок с вырезанными под баллоны гнёздами;

– обивка гнёзд войлок, резина или другой мягкий материал;

– колпаки должны быть навёрнуты до отказа, штуцеры заглушены;

– веревочные или резиновые кольца толщиной не менее 25 мм по два кольца на баллон.

В вертикальном положении: в специальных контейнерах.

Допускается перевозить в контейнерах совместно кислородные и ацетиленовые баллоны.

Допускается перевозить пропановые баллоны в вертикальном положении без контейнера обязательно с прокладками между баллонами и ограждением их от падения.

Запрещается перевозить совместно баллоны с разными газами, а также порожние совместно с наполненными.

studfiles.net

применение при сварке, техника безопасности, хранение баллонов с этим газом

Ацетилен – это быстродействующий горючий газ, при сгорании которого образуется температура около 3000°C. Для получения данного вещества используется природный газ. Смесь самого ацетилена кислородом часто задействуют при газовой сварке. Благодаря данному варианту удается эффективно выполнять и резку металлов.

Что стоит знать об ацетилене?

Ацетилен представляет собой ненасыщенный углеводород. Такой бесцветный газ открыл англичанин Э. Деви в начале XIX столетия. Синтезированием вещества занялся француз М. Бертло уже в конце XIX столетия. Согласно последним данным этот углеводород был обнаружен на Нептуне и Уране.

Стоит отметить, что при определенных условиях ацетилен становится взрывоопасным:

  • температура более 450°C и давление около 200 кПа;
  •
  • длительный контакт с медью либо серебром приводит к взрыву при ударе или небольшом повышении температуры.

Известно, что при взрыве 1 кг вещества количество выделяемого тепла превышает в 1,5–2 раза количество тепла, которое бы возникло при использовании тротила или нитроглицерина.

Применение ацетилена

Как уже упоминалось ранее, такое соединение имеет повышенную реакционную способность. Соответственно с его помощью выполняется синтез различных материалов. Это может быть каучук, этиловый спирт, технический углерод и т. д. Также ацетилен задействуют в процессе производства взрывчатых веществ, ракетных двигателей и световой техники.

Ранее уже упоминался тот факт, что при сжигании вещества образуется значительное количество тепла. Именно по этой причине ацетилен нередко используют в процессе резки и сварки различных металлов. Главным конкурентом ацетилена в этой области выступает пропан-бутан. Последняя разновидность газа стоит дешевле, но она выдает незначительную температуру горения.

Для снабжения газом в процессе сварки могут использоваться баллоны или генераторы. Более предпочтительным считается первый вариант. Оптимальным изделием признаны стандартные баллоны, рассчитанные на 40 л. Они выкрашены в белый цвет. При этом на поверхности красным цветом написано «Ацетилен».

Стоит отметить, что для газопламенной обработки подойдет только растворенный и газообразный технический ацетилен. Сам баллон внутри заполнен особой пористой массой, предварительно пропитанной ацетоном. Подобный слой выполняет 2 важные функции.

  • Повышение безопасности в процессе выполнения работ. Так, вероятность распространения горения и взрыва на значительную площадь уменьшается.
  • Повышение количества ацетилена и ускорение процесса его выделения. Это возможно благодаря обеспечению значительной поверхности контактирования газа с ацетоном.

В роли пористой массы обычно выступает активированный уголь и волокнистый асбест. Также допускается применение пемзы.

Техника безопасности

Чтобы использование этого горючего газа не привело к печальным последствиям, необходимо помнить о мерах безопасности.

  • Важно постоянно отслеживать содержание ацетилена в воздухе. Максимально допустимая концентрация составляет 0,46%.
  • Если во время сварки используются ацетиленовые баллоны, необходимо избегать их размещения поблизости с отопительной системой или пламенем. Также нельзя работать с неисправными баллонами или оборудованием, расположенным горизонтально.
  • При обнаружении утечки газа следует быстро закрыть вентиль. Для этой цели подойдет только специальный ключ, не вызывающий образование искр.
  • При пожаре важно убрать холодные баллоны, а все остальные изделия стоит охлаждать соответствующими составами или водой.
  • Если началось возгорание газа, следует использовать огнетушители, содержащие 70% азота и 57% диоксида углерода. Также необходимо надеть специальные огнезащитные костюмы и противогазы.

Использование и хранение ацетиленовых баллонов

Для хранения и транспортировки ацетилена подойдут не все баллоны. Такое оборудование должно иметь специальный слой пористой массы, а все детали и вентили должны быть стойкими к влиянию горючего газа.

Стоит отметить, что баллоны необходимо периодически проверять:

  • при получении и перед началом сварки стоит тщательно осмотреть изделие;
  • раз в 2 года выполняется проверка специальной компанией, благодаря тщательному осмотру специалистов удастся убедиться в том, что пористая масса находится в хорошем состоянии;
  • все баллоны подвергаются испытаниям на прочность и плотность раз в 5 лет.

Поскольку конструкции, наполненные ацетиленом, очень чувствительны к нагреву, необходимо ответственно подходить к их хранению и перевозке.

  • Все изделия должны располагаться только горизонтально. При этом важно убедиться в том, что вентили расположены выше основания.
  • Между складом и ближайшим отопительным прибором должно быть расстояние минимум в 1 м.
  • Для хранения используются клетки, где помещается всего 20 штук баллонов.
  • При перевозке всю продукцию накрывают материалом, не пропускающим солнечные лучи.
  • В процессе сварки можно использовать для подачи газа только стальной трубопровод либо соответствующий шланг. Медные трубы применять категорически запрещено.

Хотя ацетилен считается довольно дорогим и потенциально опасным, он незаменим во время сварки. Это объясняется тем, что в процессе горения вещества происходит образование пламени, температура которого достигает 3000°C. Чтобы это не привело к негативным последствиям, важно правильно хранить ацетиленовые баллоны и придерживаться основных мер безопасности.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Заправка ацетиленовых баллонов объемом 10 и 40 литров

Использование ацетилена при соединении металлов встречается практически во всех отраслях, где используют полуавтоматы и газовую сварку. Это один из самых экономически выгодных газов, но у него есть ряд особенностей, связанных с техникой безопасности, который затрудняет его применение в определенных областях. Ацетиленовый баллон также может иметь отличия от стандартных, использующихся для других газов. Дело здесь не только в цвете, но и во внутреннем содержании. Внутри изделия находится пористый материал, которым выступает пемза, опилки или еще что-либо. Данный материал пропитывается ацетоном, так как это лучший растворитель, для ацетилена. Благодаря этому, общая масса пустого баллона повышается на несколько килограмм.

Баллоны с ацетиленом

Заправка ацетиленовых баллонов должна происходить только в специально отведенных для этого местах, так как газ легко воспламеняется. Ацетилен в баллонах хранят в проветриваемых помещениях, чтобы не скапливались взрывоопасные концентрации вещества и не возникало удушья или отравления.

Применение таких емкостей используется практически во всех отраслях, где применяется данный газ. Исключение составляют лишь те варианты, когда он производится при помощи генератора. В коммунальных службах, на производстве, среди частных мастеров, в ремонтных мастерских, цехах сборки металлоконструкции, стройке и прочих сферах, везде используется ацетилен в баллонах. Они могут иметь различную вместительность, но все равно остаются лучшим видом емкости для данных целей.

Преимущества

Несмотря на все сложности использования, ацетилен по-прежнему остается одним из самых востребованных и экономически выгодных сварочных газов благодаря следующим преимуществам:

  • Относительно низкая себестоимость создания швов при высоком качестве исполнения;
  • Помимо стандартных поставок, когда имеется ацетиленовый баллон, газ можно добыть при помощи генератора;
  • Самая высокая температура горения среди всех расходных материалов, применяющихся в этой сфере.

Недостатки

Негативные момент использования не удалось решить за все время использования и среди них стоит отметить следующие моменты:

  • Возникает большая вероятность загазованности помещения при использовании, так что в закрытых комнатах применение крайне не рекомендуется;
  • Хранение и использование обусловлено множеством правил техники безопасности;
  • Большой уровень взрывоопасности газа;
  • Вероятность прожога и перегрева при работе с тонкими материалами из-за высокой температуры.

Виды баллонов

Ацетиленовый баллон, с учетом всех опасностей использования, должен производиться согласно принятым стандартам. По этой причине, все разновидности обладают различиями в емкости, тогда как структура везде практически одинаковая. Выделяют такие разновидности как 5, 10, 20, 40 и 50 литров. Ниже приведены технические параметры по некоторым из них, сделанным согласно ГОСТ 949-73.

  • Ацетиленовый баллон 5 литров

Параметры

Значения

Давление газа максимальное, МПа

2,3

Пористость, %

92

Диаметр баллона, мм

140

Длина корпуса, мм

480

Масса, кг

19,7

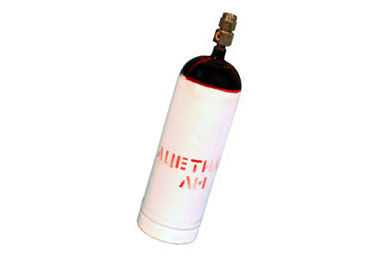

Ацетиленовый баллон на 5 литров

  • Ацетиленовый баллон 10 литров

Параметры

Значения

Давление газа максимальное, МПа

2,3

Пористость, %

92

Диаметр баллона, мм

140

Длина корпуса, мм

870

Масса, кг

25

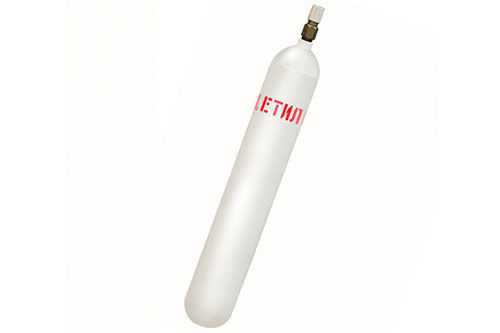

Ацетиленовый баллон на 10 литров

  • Ацетиленовый баллон 40 литров

Параметры

Значения

Давление газа максимальное, МПа

2,3

Пористость,

92

Диаметр баллона, мм

219

Длина корпуса, мм

1430

Масса, кг

90

Ацетиленовый баллон на 40 литров

Устройство баллона с ацетиленом

Устройство ацетиленового баллона отличается не только наличием пористого вещества с ацетоном внутри. Вентиль производится из стали, так как этот металл может применяться тут совершенно безопасно, в отличие от медных и серебряных деталей. Для открытия и закрытия вентиля использую торцовый ключ. В вентиле отсутствует штуцер. Для соединения редуктора имеется специальный хомут с болтом.

Корпус мало чем отличается от других баллонов. Их производят из бесшовной трубы, толщина стенок которой составляет около 8 мм. Это полностью герметичные емкости, единственным выходом из которых является вентиль. В его конструкции применяются материалы, снижающие опасность взрыва.

Конструкция баллона с ацетиленом

Требования к баллонам с ацетиленом

Изделие должно проходить периодическую проверку, которая осуществляется, как минимум, один раз в пять лет. Изделие должно выдерживать более 2,5 атмосфер давления. Давление ацетилена в баллоне ниже этого значения, но должен быть определенный запас на непредвиденный случай. Корпус изделия должен быть выкрашен в белый цвет, а поверх него красным цветом выкрашивается надпись с названием газа. Ацетилен в баллонах лучше держать в растворенном состоянии, для чего внутри них обязательно должно быть вещество с пористой структурой, пропитанное ацетоном. Это существенно снижает вероятность взрыва емкости.

Инструкция по заправке

«Важно!

Согласно технике безопасности заправка ацетилена самостоятельно не должна проводиться.»

Есть большой риск взрыва, а также наблюдается очень малая эффективность при перекачке газа с одного баллона в другой, из-за необходимости растворения, которое осуществляется нормально только под большим давлением. Ацетилен в баллонах, которые были заправлены перекачкой, очень быстро заканчивается.



Транспортировка и хранение

Перевозка изделий осуществляется только на тех транспортных средствах, на которых имеются рессоры. Нельзя везти вместе горючий газ и кислород. Во время укладки перед перевозкой нужно убедиться, что все емкости лежат вентилями в одну сторону. Они должны упираться в специальные прокладки, на которых имеются вырезы, фиксирующие от перекатывания. Если в баллонах находится сжиженный газ, то они обязательно должны стоять в вертикальном положении с направленным вверх вентилем. В кузове не должно быть мусора и посторонних предметов при погрузке и перевозке. Во время погрузки и выгрузки следует исключить удары и падения.

Летом нужно защищать изделия от воздействия прямых солнечных лучей. Во хранения колпаки должны быть повернуты до упора. Если баллон хранится на открытом воздухе, то его нужно уберечь от осадков при помощи навеса. Если хранение осуществляется в помещении, то должно быть обеспечено проветривание.

Эксплуатация

Во время работы изделия должны быть крепко закреплены на одном месте в вертикальном положении. Также нужно обеспечить защиту от попадания в вентиль масло. Кислородный баллон должен находиться как можно дальше от ацетиленового и при этом располагается в горизонтальном положении. Источник пламени необходимо располагать, как минимум, на расстоянии в 5 метров и емкости с газом. Минимальное расстояние от приборов отопления составляет 1 метр.

Заключение

Заправка ацетилена в баллоны относится к очень сложным процедурам, так как обладает повышенным уровнем опасности. Самостоятельно ее проводить нельзя и следует пользоваться пунктами по заправке, где имеется специальное оборудование и специалисты должной квалификации. Для этой операции подходят баллоны только одного типа. Технический ацетилен сильно поддается влиянию температур и малейшее несоответствие правилам безопасности может привести к большой трагедии.

svarkaipayka.ru

Ацетилен в баллонах - заправка (давление), хранение, цена

Для выполнения газовой сварки и резки металлов широко применяется ацетилен. Не так давно его получали при помощи  генератора, обеспечивающего распад карбида кальция. Но такая установка, несмотря на все принимаемые меры, отличается повышенной опасностью.

Поэтому сейчас все чаще применяется ацетилен в баллонах, который помимо всего прочего отличается и высокой чистотой, что позволяет выполнять сварку и резку более производительно и качественно.

Свойства ацетилена

Ацетилен — горючий газ, смесь которого с кислородом позволяет обеспечить температуру горения до 3150 градусов Цельсия. Это вещество, не имеющее цвета и запаха (технический ацетилен имеет резкий запах благодаря имеющимся в нем примесям). Ацетилен практически не растворяется в воде, но в других жидкостях его растворимость достаточно высокая, особенно в ацетоне (до 28 литров газа в 1 литре жидкости).

Газ относится к разряду токсичных и вредных для человека, поэтому при его применении необходимо выполнять определенные меры, обеспечивающие безопасность выполнения работ.

Но главная опасность, с которой связано хранение ацетилена, это его взрывоопасность не только в смеси с воздухом, но и в чистом виде при определенных условиях. При этом данный газ выделяет при взрыве гораздо больше тепловой энергии, чем нитроглицерин или тротил (в 1,5и 2 раза соответственно).

Именно поэтому хранить ацетилен в стандартных условиях в чистом виде невозможно.

Баллоны для ацетилена

Сам баллон для хранения ацетилена практически не отличается от аналогичного кислородного, он так же изготавливается из цельнотянутой стальной трубы. На него устанавливается ацетиленовый вентиль особой конструкции, штуцер которой не имеет резьбы (шланги крепятся при помощи специального хомута).

По объему различают баллоны малой (5 л), средней (10 л) и большой (40 л) емкости.

Основное отличие заключается во внутреннем наполнении баллона. Так как баллон с ацетиленом в газообразном состоянии отличается высокой взрывоопасностью, на практике применяется хранение растворенного в ацетоне газа. При этом для предотвращения возможности обратного удара пламени и самопроизвольного распада ацетилена до взрывчатого состояния в баллон помещается специальный наполнитель.

В качестве наполнителя применяется БАУ-А (активированный уголь) или пористая силикатная масса ЛПМ (литая пористая масса). Данный материал занимает третью часть объема баллона, при этом пористый наполнитель способен абсорбировать большее количество газа.

Для того, чтобы обеспечить взрывобезопасность ацетилен растворяют в ацетоне, которым и наполняется баллон с пористым наполнителем. Количество ацетона составляет ориентировочно 230 грамм на 1 литр емкости баллона, именно это и определяет, сколько ацетилена в баллоне можно разместить при полной заправке.

При открытии вентиля баллона происходит испарение ацетилена, который и подается на рабочие устройства.

Требования к баллонам для ацетилена

Баллоны для хранения ацетилена должны быть окрашены в белый цвет, допускается применение светло-серой краски, при этом на них должна иметься красная надпись «АЦЕТИЛЕН», кроме того, если используется литой пористый наполнитель, то добавляется надпись «ЛМ».

Так же как и кислородные баллоны, сосуды для хранения ацетилена должны проходить техническое освидетельствование и гидравлическое испытание 1 раз в 5 лет. Дата последней и следующей тарировки должна быть выбита в паспорте баллона.

Испытание проводится при давлении, превышающем нормативное в 1,5 раза (35 Мпа). Кроме того, каждые два года необходимо проводить проверку массы пористого наполнителя.

Максимально допустимое давление ацетилена в баллоне регламентируется ГОСТ 5457-60 и зависит от температуры окружающего воздуха. При 190С давление не должно превышать 150 атмосфер (15 Мпа), в большинстве случаев баллоны заполняются до 150 атм.

Запрещено эксплуатировать баллоны в следующих случаях:

  • На более 30% площади поверхности баллона отсутствует покраска.
  • Нет надписи «Ацетилен» или она выполнена не красной краской.
  • На корпусе сосуда имеются вмятины, трещины.
  • Неисправности вентиля, в том числе и частичная или полная его закупорка.
  • Отсутствие требуемых клейм на корпусе баллона.
  • Просроченные даты проверки (освидетельствования) баллона и массы пористого наполнителя (в этом случае заправка баллонов ацетиленом категорически запрещена).
  • При наличии данных (визуальные признаки) того, что баллон подвергался воздействию открытого огня или находился в пожаре.
  • Если масса пустого баллона существенно отличается от значения, выбитого на корпусе.

Нельзя эксплуатировать и при сильном его нагреве. Нарушение всех этих правил может привести к взрыву ацетилена.

Несколько слов о заправке баллонов

Количество закаченного газа, а, следовательно, и цена баллона ацетилена, определяется простым взвешиванием. Баллон взвешивают до и после заправки, разница в значениях умножается на 1,09 (масса 1 кубического метра ацетилена при 20 градусах Цельсия). Нормативная масса пустого, но готового к закачке баллона выбивается в его паспорте.

Ориентировочно в транспортный баллон (40 литров) можно закачать не менее 5,5-7,5 кг ацетилена, в 10-ти литровый баллон 1,4-2 кг, в 5-ти литровый 0,7-0,8 кг. Кроме того, в баллоны с литым пористым наполнителем входит больше газа, чем в сосуды с активированным углем.

Кроме того, стоит учитывать то, что при каждом использовании всего газа из баллона, из него выходит и около 150 грамм ацетона, который необходимо пополнять.

Преимущества применения ацетилена в баллонах

Применение растворенного в ацетоне ацетилена позволяет существенно повысить выполнение работ по сварке и резке металла.

Кроме этого, применение баллонов с ацетиленом имеет и другие преимущества:

  • Компактность и мобильность оборудования для сварки.
  • Закачанный в баллон ацетилен имеет более высокие качественные характеристики, он отличается высокой чистотой, наличием минимального количества водяных паров.
  • Высокое давление рабочего газа позволяет добиться высокой стабильности пламенного горения.
  • Производительность сварки и резки при помощи такого ацетилена значительно выше, чем при использовании газа, полученного при помощи генератора.

Несмотря на то, что стоимость ацетилена в баллонах несколько выше, экономический эффект от его применения существенный, и объясняется он именно возможностью выполнения большего объема работ и высокой производительностью оборудования, работающего на таком горючем газе.

steelguide.ru

Ацетиленовый баллон - Большая Энциклопедия Нефти и Газа, статья, страница 1

Ацетиленовый баллон

Cтраница 1

Ацетиленовые баллоны, выпускаемые в СССР, по качеству и взрывобезопасности являются лучшими в мире. Пористая масса из активного угля обеспечивает высокую газовбираемость ( не менее 0 125 кг на 1 л вместимости корпуса баллона) и надежно локализует взрывчатый распад ацетилена. Случаи взрыва ацетиленовых баллонов отечественного производства крайне редки и являются результатом грубейшего нарушения правил техники безопасности. Наблюдавшиеся на практике случаи взрывов ацетиленовых баллонов относятся почти исключительно к импортным баллонам, которые часто наполняются низкокачественной пористой массой.  [1]

Ацетиленовый баллон представляет собой своеобразную газо-жидкост-ную хроматографическую колонку. Основным отличием является отсутствие протока газа и применение летучей жидкости ( ацетона) в качестве неподвижной фазы. Ацетилен содержит в виде примесей 1 - 1 5 % воздуха. Вследствие значительно меньшей растворимости воздуха в ацетоне по сравнению с ацетиленом содержание воздуха в газовой фазе, находящейся в нижней части наполненного баллона, значительно больше, чем в верхней части. Кривая, характеризующая изменение содержания воздуха в ацетилене, при равномерном опорожнении баллона имеет типичный крутой хроматографи-ческий фронт ж диффузионный хвост. Выравнивание содержания воздуха в баллоне происходит через 12 - 15 суток. Для контроля содержания лримесей при производстве растворенного ацетилена пробы газа должны отбираться из наполнительной рампы, так как пробы, отбираемые из баллонов, не соответствуют среднему содержанию примесей.  [2]

Ацетиленовые баллоны должны быть защищены от нагрева солнечными лучами брезентом или другими защитными средствами.  [3]

Ацетиленовые баллоны, не имеющие башмаков, могут храниться в горизонтальном положении, на деревянных рамах или стеллажах. Все вентили должны быть обращены в одну сторону.  [4]

Ацетиленовые баллоны окрашивают в белый цвет. Так как ацетилен становится взрывоопасным уже при давлении 1 75 ат, для безопасного хранения сжатого ацетилена баллоны заполняют пористой массой и заливают ацетоном.  [5]

Ацетиленовый баллон заполняется пористой массой ( древес-ным углем, инфузорной землей, асбестом и др.), пропитанной ацетоном, в котором растворен ацетилен. В заряженном ацетиленовом баллоне при давлении 15 ат содержится 6000 л газа.  [7]

Ацетиленовые баллоны окрашивают в белый цвет.  [9]

Ацетиленовые баллоны ( ГОСТ 949 - 41) должны быть окрашены в белый цвет с красной надписью ацетилен. Баллон емкостью 40 л содержит в растворенном виде 5 3 - 5 4 ж3 газообразного ацетилена.  [10]

Ацетиленовые баллоны под давлением до 16 кГ / см2 заполняются внутри пористой массой и заливаются на 35 - 40 % объема ацетоном. С растворяет около 23 л ацетилена.  [11]

Ацетиленовые баллоны заполняют пористой массой и заливают на 35 - 40 % объема ацетоном. С растворяет около 23 л ацетилена.  [12]

Ацетиленовые баллоны окрашивают, как правило, в светлосерый цвет.  [13]

Ацетиленовые баллоны окрашены в бе лый цвет.  [14]

Ацетиленовые баллоны не должны быть подвержены действию прямых солнечных лучей, так как нагрев может вызвать недопустимое возрастание давления с опасностью самораспада ацетилена.  [15]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Вентиль - ацетиленовый баллон - Большая Энциклопедия Нефти и Газа, статья, страница 1

Вентиль - ацетиленовый баллон

Cтраница 1

Вентиль ацетиленового баллона служит запорным приспособлением, препятствующим выходу газа из баллона во время его хранения и транспортировки. При отборе газа вентиль соединяет баллон с рампой или редуктором.  [1]

Вентили ацетиленовых баллонов используемых для специальных целей, могут иметь также присоединительный штуцер с левой наружной резьбой, имеющей диаметр, отличный от диаметра резьбы вентилей для других горючих.  [2]

Вентиль ацетиленового баллона в отличие от вентиля кислородного баллона изготовляют из стали. Он открывается торцовым ключом, надеваемым на квадратную головку шпинделя вентиля.  [4]

Вентиль ацетиленового баллона служит запорным приспособлением, препятствующим выходу газа из баллона при его хранении и транспортировке. При отборе газа вентиль соединяет баллон с рампой или редуктором.  [6]

Вентиль ацетиленового баллона необходимо открывать специальным торцовым ключом. Запрещается пользоваться при этом гаечным ключом.  [7]

Вентиль ацетиленового баллона не имеет маховичка и бокового штуцера - его открывают торцовым ключом, надеваемым на наружный квадратный конец шпинделя.  [9]

Вентиль ацетиленового баллона изготовляется из стали.  [10]

Вентиль ацетиленового баллона изготовляют из стали. Применение сплавов меди с содержанием ее более 70 % недопустимо, так как при контакте с ацетиленом возникает взрывоопасная ацетиленистая медь.  [12]

Вентиль ацетиленового баллона ( рис. 24, б) состоит из корпуса 10, редуктор к ацетиленовому баллону присоединяется хомутом, снабженным специальным нажимным винтом. Для вращения шпинделя 5 применяют торцовый ключ, надеваемый на выступающий квадратик хвостового шпинделя. Нижняя часть шпинделя имеет уплотнитель 6 из эбонита, который является клапаном.  [13]

Вентиль ацетиленового баллона ( рис 35, б) состоит из корпуса 10, редуктор к ацетиленовому баллону присоединяется хомутом, снабженным специальным нажимным винтом. Для вращения шпинделя 5 применяют торцовый ключ, надеваемый на выступающий квадратик хвостового шпинделя. Нижняя часть шпинделя имеет уплотнитель 6 из эбонита, который является клапаном. В резьбовой хвостик вентиля вставляется прокладка из йойлока 9, которая выполняет роль фильтра. На боковой грани корпуса вентиля имеется кольцевая выточка, в которую вставляется прокладка штуцера 11, изготовляемая из кожи или другого эластичного материала. К этой прокладке прижимается входной штуцер ацетиленового редуктора.  [14]

Вентиль ацетиленового баллона изготовляют из стали.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
