Baxi ECO Four 24 F: технические характеристики и отзывы

Котел марки Baxi ECO Four 24 F представляет собой оборудование четвертого поколения с компактными размерами, именно поэтому он столь популярен сегодня среди потребителей, которые желают обустроить в частном доме систему горячего водоснабжения и пользоваться горячей водой. По той причине, что агрегат предназначен для установки на стену, он не займет много места, более того, пространство под ним тоже может быть использовано. Устройство имеет закрытую камеру сгорания и раздельные теплообменники.

Агрегат предназначается для отопления помещений, площадь которых может достигать 240 м2. Помимо прочего, данное оборудование может использоваться для обеспечения жилища горячим водоснабжением при температуре 25°, которая будет подаваться в объеме 13,7 л/мин. Для удобства управления котел снабжен жидкокристаллическим дисплеем, на который выводятся данные, позволяющие контролировать параметры работы устройства. Помимо прочего, с помощью данного интерактива можно получать информацию о произошедших сбоях и ошибках в работе. Как утверждают пользователи, которые не один год пользуются подобными устройствами, такое дополнение можно назвать очень удобным, так как без дисплея с устранением неисправностей способен справиться только профессионал.

Технические характеристики

Baxi ECO Four 24 F обладает минимальной полезной мощностью в 9,3 киловатта, тогда как максимально возможная полезная мощность составляет 24 киловатта. КПД устройства равен 91,2%. Вас может заинтересовать и максимальный расход природного и сжиженного газа. В первом случае это значение ограничено показателем в 2,78 м3/ч, тогда как во втором оно равно 2,04 кг/ч. Устройство обладает расширительным баком на 6 л, а диаметр дымохода составляет 120 мм. Устройство работает от сети напряжением 220 В, а вот потребляемая мощность составляет 80 Вт. Оборудование работает достаточно бесшумно, уровень создаваемого шума равен 29 дБ.

Особенности отопления и горячего водоснабжения

Baxi ECO Four 24 F имеет два теплообменника, которые являются раздельными. Один из них выполняется из меди, тогда как другой – из нержавеющей стали. Система может поддерживать максимально возможное давление в 3 бара. Устройство снабжено циркуляционным насосом марки Grundfos, помимо прочего, пользователь может применять антифриз при работе. Отапливаемый объем достигает 672 м

3. В системе отопления может поддерживаться минимальная и максимальная температуры, этот диапазон изменяется в пределах от 35 до 85°. Baxi ECO Four 24 F может нагреть горячую воду максимально до 60°, а вот самое низкое значение температуры горячей воды составляет 35°. При температуре в пределах от 25 до 35° производительность системы горячего водоснабжения будет оставаться неизменной, она была упомянута выше и составляет 13,7 л. Примечательно, что данное оборудование может работать в летнем режиме.

Масса, габариты и особенности подключения

Перед приобретением данной модели вы должны поинтересоваться тем, какими размерами она обладает. Таким образом, высота, ширина и глубина устройства равны 730 x 400 x 299 мм. Масса устройства равна 29 кг. Для подключения системы вы должны знать о диаметрах входа и выхода холодной и горячей воды. Они ограничены 0,5 дюйма, тогда как диаметр составляет 15 мм. Подающее направление контура отопления подключается с использованием трубы в 3/4 дюйма, что составляет 20 мм в диаметре. Обратное направление контура отопления характеризуется такими же показателями, как и подача газа.

Характеристики газовой и гидравлической системы

Baxi ECO Four 24 F, характеристики которого представлены в статье и позволят вам определиться с выбором определенной модели, отличается особенностями газовой и гидравлической системы. Если рассматривать первую из них, то можно отметить, что присутствует модуляция пламени, в качестве материала рассекателя выступает нержавеющая сталь. Газовая система адаптирована и способна работать при давлении топлива от 5 мбар. Если присутствует специальный комплект, то котел может быть переоборудован для работы на сжиженном газе. Что касается гидравлической системы, то она имеет теплообменники, один из которых изготавливается из нержавеющей стали и предназначается для контура горячего водоснабжения. А вот медный теплообменник используется для контура отопления. Внутри установлен трехходовой клапан из латуни. Помимо прочего, на выходе в контур горячего водоснабжения установлен фильтр. Циркуляционный энергосберегающий насос работает на высоких скоростях. При необходимости к гидравлической системе вы можете подключить внешний накопительный бойлер, а также солнечный коллектор. Имеется в устройстве автобайпас, а также манометр, который является постциркуляцией насоса.

Характеристики температурного контроля

Котел настенный Baxi ECO Four 24 F позволяет регулировать температуру в двух уровнях, в системе отопления этот предел может изменяться от 30 до 85°, тогда как для режима теплых полов параметры изменяются от 30 до 45°. Внутри имеется погодозависимая встроенная автоматика, помимо этого, у пользователя есть возможность подсоединить датчик наружной температуры. В контурах отопления и горячего водоснабжения вы можете автоматически контролировать температуру, а также регулировать ее. Температурный контроль обеспечивает своевременное получение информации о температуре в системе горячего водоснабжения и контурах отопления. Потребитель может подсоединить комнатный термостат и программируемый таймер.

Характеристики контроля и устройства безопасности

Baxi ECO Four 24 F, отзывы о котором только лишь самые положительные, обладает системой самодиагностики, а также ионизационным контролем пламени. Оборудование сигнализирует при остановке, когда производится подключение к пульту диспетчера. Вы можете воспользоваться функцией защиты от блокировки насосного оборудования, а период включения составляет 24 часа. В первичном теплообменнике содержится защитный термостат, а вот прессостат в системе отопления необходим для подачи сигнала при недостатке давления воды.

Отзывы о модели

Газовый котел Baxi ECO Four 24 F имеет множество положительных особенностей, с чем согласна большая часть потребителей. Из их отзывов вы сможете узнать, что данное оборудование относится к средней ценовой категории. Плюсами является наличие двух раздельных теплообменников, а также то, что внутри конструкция изготавливается из металла. Можно было бы считать минусом, если бы в качестве материала использовались композиты. Как показывает практика, оборудование характеризуется не слишком высоким потреблением газа, а в настоящее время модель полностью адаптирована под российские условия. Некоторые покупатели утверждают, что у данного варианта котла есть и некоторые недостатки, которые выражены в периодическом отключении модели без причины. Помимо прочего, на дисплее постоянно отображается информация об аварии. Перед приобретением вы должны ознакомиться с инструкцией, так как без специальных знаний вам постоянно придется перезапускать котел при его отключении.

Инструкция по применению

Baxi ECO Four 24 F, инструкция по использованию которого обязательно должна быть изучена вами после приобретения товаров, подключается только лишь после подготовки к установке. Для этого нужно проверить, что котел настроен на работу с определенным типом газа. В дымоходе должна быть обеспечена достаточная тяга, в нем не должно быть сужений. Если осуществлялось присоединение патрубка дымоотвода к имеющемуся дымоходу, следует проверить, чтобы дымоход был очищен, ведь при работе котла частицы сажи могут отсоединиться от стенок дымохода и перекрыть выход продуктов сгорания, создав опасную ситуацию. Котел Baxi ECO Four 24 F обязательно должен эксплуатироваться при правильных параметрах воды. Ее жесткость не должна превышать значения в 20º F, в противном случае нужно произвести установку полифосфатного дозатора. В качестве альтернативного решения используются системы умягчения воды, которые соответствуют нормативам.

fb.ru

Baxi ECO Four 24 F цена, характеристики, видео обзор, отзывы

  • -Тип отопительного котла: газовый
  • -Число контуров: двухконтурный
  • -Минимальная мощность обогрева: 9.3 кВт
  • -Максимальная мощность обогрева: 24 кВт
  • -КПД: 92.9 %
  • -Способ установки: настенный
  • -Тип горелки: газовая
  • -Камера сгорания: закрытая
  • -Энергонезависимый: Нет
  • -Автоподжиг: Есть
  • -Модуляция пламени: Есть
  • -Бункер в комплекте: Нет
  • -Встроенный бойлер: Нет
  • -Подключение теплого пола: Есть
  • -Нагнетательный вентилятор: Нет
  • -Вытяжной вентилятор: Нет
Где купить

Здесь вы можете посмотреть видео обзор Baxi ECO Four 24 F. Узнать характеристики, прочитать отзывы о Baxi ECO Four 24 F.

Характеристики

* Точные характеристики уточняйте у продавца.

Общие характеристики

Тип отопительного котлагазовый
Число контуровдвухконтурный
Минимальная мощность обогрева9.3 кВт
Максимальная мощность обогрева24 кВт
КПД92.9 %
Способ установкинастенный
Тип горелкигазовая
Камера сгораниязакрытая
ЭнергонезависимыйНет
АвтоподжигЕсть
Модуляция пламениЕсть
Бункер в комплектеНет
Встроенный бойлерНет
Подключение теплого полаЕсть
Нагнетательный вентилятор
Нет
Вытяжной вентиляторНет

Технические характеристики

Производительность горячей воды при t 25°C13.7 л/мин
Минимальная температура в контуре ГВС35 °С
Материал первичного теплообменникамедь
Циркуляционный насосЕсть
Производительность горячей воды при t 35°C9.4 л/мин
Битермический теплообменникНет
Номинальное давление газа на входе20 мБар
Минимальная тепловая нагрузка10.6 кВт
Максимальная температура горячей воды85 °С
Емкость расширительного бака6 л
Напряжение сетиоднофазное
Максимальное давление в контуре отопления3 бар
Максимальная температура в контуре ГВС60 °С
Тип газового котлаконвекционный
Минимальная температура горячей воды30 °С
Варочная панельНет
Номинальное давление природного газа (мин.)13 мБар
Максимальное давление в контуре ГВС8 бар
Расширительный бакЕсть
Максимальная тепловая нагрузка25.8 кВт

Характеристики подключения

Диаметр коаксиального дымохода60/100 мм
Подключение раздельного дымохода 80 ммНет
Патрубок подключения контура отопления3/4''

Используемое топливо

Основное топливоприродный газ
Расход природного газа2.73 куб. м/час
Сжиженный газЕсть
Природный газЕсть
Расход сжиженного газа2 кг/ч

Управление и диагностика

ПрограмматорНет
Датчик уличной температурыНет
ДисплейЕсть
АвтодиагностикаЕсть
Индикация нагреваЕсть
Управлениеэлектронное
Индикация включенияЕсть
Пульт ДУНет
МанометрЕсть
Комнатный термостатНет
Разъем для подключения внешнего управленияЕсть
ТермометрНет
Управление системой солнечных коллекторовНет

Системы защиты

Газ-контрольЕсть
Защита от блокировки трехходового клапанаЕсть
Предохранительный клапанЕсть
ВоздухоотводЕсть
Защита от замерзанияЕсть
Защита от перегреваЕсть
Защита от заклинивания насосаЕсть

Габариты и вес

Глубина299 мм
Ширина400 мм
Вес33 кг
Высота730 мм

* Точные характеристики уточняйте у продавца.

Форум Baxi ECO Four 24 F

Задать вопрос

naobzorah.ru

Газовый настенный котел Baxi Eco Four 24 - особенности, характеристики, инструкция, отзывы

Газовый настенный котел Baxi Eco Four 24  четвертого поколения. Модель отличается легкостью установки, простым обслуживанием и универсальностью эксплуатации. Применение современных технологичных новшеств делает использование комфортным и безопасным: широкий жидкокристаллический дисплей постоянно в режиме реального времени отображает текущее состояние котла, поддерживает автоматически установленные параметры, производит аварийное выключение в случае падения напора воды или напора газа.

Оглавление:

  1. Описание газового настенного котла Baxi Eco Four 24
  2. Технические параметры Baxi Eco Four 24
  3. Описание газовой системы турбокотла Baxi Eco Four 24
  4. Описание и характеристики гидравлической системы Baxi Eco Four 24
  5. Особенности температурного контроля котла Baxi Eco Four 24

Описание газового настенного котла Baxi Eco Four 24

  • Baxi Eco Four 24 – двухконтурный турбокотел высокой мощности 2400 Вт.
  • Модифицированный экземпляр хорошо известной пользователям серии компактных утановок EСО-3 Соmpact.

  • Модель усовершенствована без увеличения компактного дизайна, габариты сохранены в пределах 730 х 400 х 299 мм.
  • Закрытая камера сгорания.
  • Латунная гидрогруппа увеличивает стоимость агрегата, но продляет срок службы на 100% по сравнению с обычными металлическими водоподводами.
  • Управление т контроль кнопочное. Кнопки располагаются на фронтальной панели.
  • ЖК-экран для получения информации о рабочем состоянии колонки. Подсветка и табуляция понятные и хорошо считываемые. Служит для подачи сведений в реальном времени и для выставления режима.
  • Котел с турбосистемой простой в управлении и несложный в техобслуживании.

Технические параметры Baxi Eco Four 24

  • Максимальная величина полезной тепловой мощности 2400Вт.
  • Минимальная величина полезной тепловой мощности 9300 Вт.
  • Максимальная мощность потребления 2580 Вт.
  • Минимальная мощность потребления 1060 Вт.
  • Тип используемого энергоносителя природный или сжиженный газ.

  • Максимальный расход природного газа 2730 л / ч.
  • Максимальный расход сжиженного газа 2000 л/ ч.
  • КПД по максимуму 92,9 %.
  • Работа в треть силы дает мощность с КПД 90.4%.
  • Давление заполнения расширительного бака от 6 до 8 л/бар.
  • Температурный диапазон нагрева в контуре от 35 до 60 С.
  • Производительность по горячей воде с температурой 25 С 13.7 л/мин.
  • Производительность по горячей воде с температурой 35 С 9.4 л/мин.
  • Минимальная подача воды в контур ГBC 2 л/мин.
  • Давление в контуре ГBC max|min 8|0/15 бар.
  • Дымовыводящие отводные трубы: диаметр коаксиальных 6-10 см, раздельных 8 см.
  • Максимальная общая длина отводящих труб: коаксиальных 500 см, раздельных 3000 см.
  • Рекомендуемое давление природного газа 13-20 Мбар.
  • Электропитание 130 Вт, 230 V.
  • По степени электрозащиты класс IPX5D.
  • Габаритные размеры 40 х 73 х 29.9 см.
  • Масса 36 кг.


Описание газовой системы турбокотла Baxi Eco Four 24

  • Производительность высокоэффективной работы как на природном, так и на сжиженном газе.
  • Постоянная, бесперебойная электронная поддержка пламени в режимах ГBC и режиме отпления.
  • Зажигание плавное, электронное.
  • Котел прошел адаптацию к работе в местных регионах. Дает стабильную производительность при снижении давления до 5 Мбар.
  • Рассекатель горелки из нержавеющей стали.
  • Система подачи и регулирования воздушного потока запатентованная.

Описание и характеристики гидравлической системы Baxi Eco Four 24

  • Контроль расхода горячей воды отдельным водомером.
  • Медный теплообменник для первичной ступени дополнительно защищен от коррозии.
  • Насос циркуляционный, энергосберегающий, со встроенной автоматикой на воздухоотводчике.
  • Пластинчатый теплообменник для вторичной ступени изготовлен из нержавеющих металлических сплавов.
  • Клапан из латуни, трехходовой, с электросервоприводом.
  • Манометр с удобной шкалой и градуировкой.
  • Байлас автоматический.
  • Насос с постциркулицией.
  • Фильтр для входа холодной воды. Очищает от крупных частиц до 5 мкм.
  • Автоматическая система через 24 часа тестирует колонку на антиблокировку насоса и трехходового клапана.
  • Имеется возможность переподключения к коллекторам солнечных батарей.


Особенности температурного контроля котла Baxi Eco Four 24

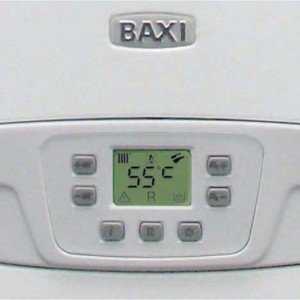

  • Индикация температуры цифровая.
  • Предусмотрена функция подключения программируемого таймера и термостата для внутреннего пользования.
  • Автоматика с учетом погодных условий снаружи. Возможно подключение датчика для вывода информации о температуре на улице.
  • Регулировка и автоподдержка температурного режима в контуре отопления ГBC.
  • Двухдиапазонная регулировка температуры в отопительной системе от 35 С до 85 С. Возможно использование колонки для системы теплый пол от 30 С до 45 С.

Ведение контроля и обеспечение безопасности при использовании Baxi Eco Four 24

  • Жидко кристаллический дисплей с кнопочным управлением.
  • Самодиагностика системы электронная.
  • При желании пользователя сигнал блокировки установки выводится на диспетчерский пульт.
  • Контроль горения и состава пламени при помощи ионизационной системы.
  • Первичный теплообменник с защитным термостатом от перегрева и закипания воды в системе.
  • Специальный датчик контроля типа пневмореле за удалением продуктов сгорания.
  • Недостаточный напор воды приводит к срабатыванию прессостата.

strport.ru

Технические характеристики и описание котлов Baxi Eco four 24 f: преимущества, параметры устройств

Котел итальянского производства Baxi Eco four 24 f представляет собой модель четвертого поколения и отличается своим привлекательным дизайном и компактностью. Он снабжен закрытой камерой сгорания и имеет раздельные теплообменники. Такой котел подходит для отопления помещений, имеющих площадь до двухсот сорока квадратных метров.

В данной статье мы рассмотрим технические характеристики и особенности данной модели, а также вы узнаете, как правильно его запустить в работу после приобретения.

Особенности модели Baxi Eco four 24 f

Модель котла Baxi Eco four 24 f достаточно популярна и обладает отличными техническими характеристиками. Данной модели вполне достаточно для того, чтобы обеспечить теплом и водой помещение площадью более двухсот квадратных метров. Модель Baxi Eco four 24 f оснащена жидкокристаллическим дисплеем, благодаря которому у вас будет возможность контролировать работу агрегата, а также получать все информацию о рабочих ошибках или сбоях.

Особенности работы модели Baxi Eco four 24 f такие:

  • наличие непрерывной электронной модуляции огня в режиме ГВС и отопление;
  • зажигание плавное электронное;
  • котел Baxi Eco four 24 f работает устойчиво, даже если снизить входное давление газа до отметки в 5 мбар;
  • можно перенастроить котел для работы на сжиженном топливе;
  • медный первичный теплообменник покрыт специальным веществом, которое дополнительно защищает котел от коррозии;
  • рассекатели пламени, располагающиеся на горелке, сделаны из нержавейки;
  • вторичный сделан из нержавейки;
  • можно подключить накопительный водонагреватель для горячей воды, работающий извне;
  • конструкцию можно подключить также к солнечным коллекторам;
  • есть несколько диапазонов регулировки температуры, включая режим для «теплых» полов;
  • заданную температуру в контурах отопления и ГВС можно регулировать и поддерживать в автоматическом режиме;
  • есть возможность подключить термостат комнатного типа или программируемый таймер;
  • наличие электронной системы самодиагностики;
  • сигнал о блокировке котла выводится на диспетчерский пульт;
  • наличие системы защиты от блокирования насоса и трехходового клапана, которые срабатывают автоматически.

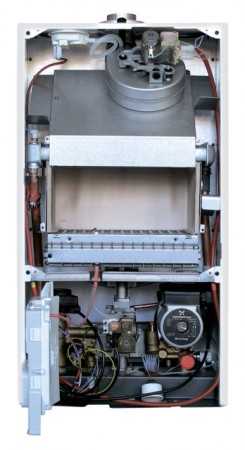

Конструкция Baxi Eco four 24 f

Качество работы рассматриваемой конструкции Baxi Eco four 24 f и ее технические характеристики достигаются за счет того, что он оснащен следующими элементами:

  • ионизационным котлом пламени;
  • защитным термостатом от перегревания воды, который расположен в первичном теплообменнике;
  • прессостатом, который начинает срабатывать, если давления слишком мало;
  • датчиком тяги, контролирующим безопасность утилизации продуктов сгорания;
  • предохранительным клапаном;
  • системой защиты от замерзания воды;
  • патентованной системой, регулирующей подачу воздуха;
  • датчиком протока для горячей воды;
  • энергосберегающим циркуляционным насосом, в который встроен автоматический вохдухоотводчик;
  • трехходовым клапаном из латуни, оснащенным сероприводом;
  • манометром;
  • автоматическим байпасом;
  • на входе холодной воды уставлен фильтр;
  • цифровым индикатором температуры;
  • встроенной погодозависимой автоматикой.

Ключевые технические характеристики модели

Наиболее значимые технические характеристики данной модели котла такие:

  • показатели полезной тепловой мощности – 24 и 9,3 кВт соответственно максимум и минимум;
  • максимальный уровень производительности котла 92, 9 процентов;
  • емкость расширительного бака составляет 6/0,5 бар;
  • допустимое количество горячей воды при температуре 25 градусов – 1,7 л/мин;
  • максимальное и минимальное давление в контуре ГВС составляет 8/0,15 бар максимум и минимум соответственно;
  • напряжение 230 В;
  • номинальное входное давление топлива имеет значение в 20 мбар;
  • мощность 130 Вт;
  • габариты котла 730 на 400 на 299 мм;
  • вес конструкции 31, 5 кг.

Страна-производитель марки Baxi Eco four 24 f и других котлов бренда Baxi – Италия.

Как запустить агрегат Baxi Eco four 24 f в работу

Данная модель имеет два контура и совмещает в себе функции котла и нагревателя воды. Итак, после покупки делаем следующее:

  • устанавливаете котел согласно инструкции;
  • присоединяем дымоход;
  • подводим и подключаем воду сквозь фильтр, а также газ и отопление;
  • подключаем котел к электричеству посредством стабилизатора и начинаем его запуск.

Отдельно следует остановиться на пуске конструкции. Пуск по правилам должны делать профильные специалисты, но даже у них не всегда это получается. Сейчас мы расскажем, как запустить котел данной модели самостоятельно, поскольку не всегда инструкция дает подробные ответы на этот вопрос. Итак, пуск включает в себя следующие действия:

  • проверяем давление в баке расширения, который располагается с обратной стороны конструкции. Оно должно быть равно 0,5 атмосферы;
  • все краны отопления должны быть открыты, проверьте это;
  • котел нужно выключить из розетки;
  • заполните систему отопления, откройте специальный кран и следите за манометром, чтобы давление поднялось до отметки 1,5 атмосферы;
  • перекройте кран и спускаем воздух в батареях;
  • когда давление падает, наберите снова воздух и опять его спустите. Повторять действие нужно до того момента, пока не пойдет вода из батарей, и давление будет чуть выше единицы;

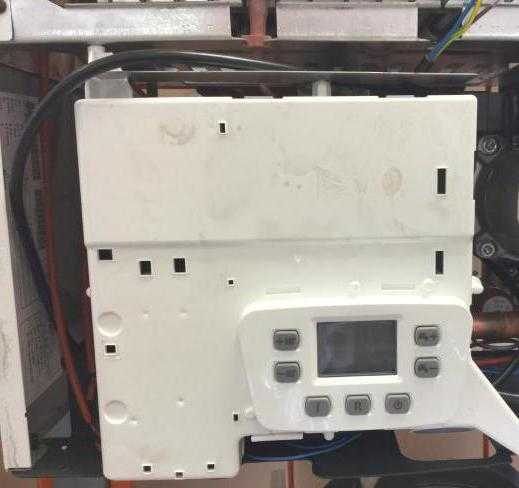

  • снимите крышку на котле, открутив внизу два винта и приподняв ее вверх. Открутите винт пластмассовой панели и поверните ее;
  • на насосе есть еще один винт, который нужен для стравливания воздуха, его следует открутить вручную и выпустить воздух;
  • когда он выйдет, винт нужно закутить и добавить воду при необходимости до показателя давления 1 атмосфера;
  • не надевая передней крышки, включите котел и запустите его в режиме отопления на минимальной температуре на одну минуту;
  • после этого включится насос и будет гонять воду по отопительной системе. Система может выдать ошибку о том, что конструкция перегрета;
  • в системе есть воздух и нужно избавиться от возникших ошибок согласно инструкции;
  • выключаем через минуту котел нажатием кнопки на панели. Затем вновь открывает винт за насосом, и ждем, пока выйдет воздух в большом количестве;
  • поверните винт до половины оборота и оставьте в открытом виде, поскольку он самостоятельно сможет выпустить остатки воздуха;
  • когда выйдет воздух целиком, можно включить опять отопление на более длительный срок и проверить, будут ли нагреваться батареи.

Особенности включения котла Baxi Eco four 24 f в режиме нагрева воды

А сейчас мы расскажем, как запустить котел в режиме нагревания воды. Для начала нужно переключить его в режим «лета» и открыть кран горячей воды. В случае если вода идет, значит, что аппарат нормально включился и даже смог нагреть воду, и она будет идти теплая в течение трех и более минут. Если все так происходит, значит, запуск прошел успешно.

Запуск неправильный, если во время пуска газ загорелся примерно на несколько секунд и тут же выключился, а вода при этом идет холодная. Возьмите вилку в розетке и переверните ее, тогда газ отключаться не будет, и вода будет корректно нагреваться.

Высокая температура в контуре способна образовывать накинь, поэтому воду нужно выставлять примерно на сорок градусов, чтобы ее не нужно было разбавлять.

Если после всего этого и проделанных выше действий, система все равно выдает те или иные ошибки, то лучше проконсультироваться со специалистом или с продавцом в магазине, где был приобретен котел. Лучше всего общаться с представителем сервисной службы, которая авторизированна компанией Baxi и хорошо разбирается в котлах именно этой марки.

Помните, что если вы желаете запустить котел в работу своими руками, то будьте предельно внимательными, если у вас нет подобного опыта, то такой самодеятельностью лучше не занимайтесь. Также помните и о том, что о запуске котла в работу в его гарантийном талоне должна стоять соответствующая отметка, иначе ваша гарантия на данный агрегат не будет действительна в будущем, когда потребуется ремонт.

Оцените статью: Поделитесь с друзьями!

kotel.guru

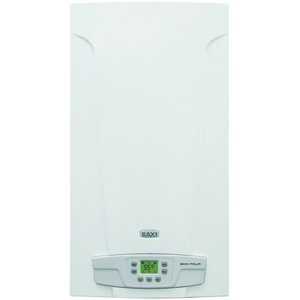

Бакси ECO Four 24 F

Известная во всем мире торговая марка Baxi является функциональным подразделением концерна BDR Thermea, основным направлением деятельности которого является выпуск современных отопительных систем и систем ГВС. Валовый оборот этой промышленной группы достигает шестнадцати миллиардов евро. При этом в BDR Thermea трудится более 6 тысяч человек, что говорит о серьезных масштабах компании.

Под маркой Baxi на мировой рынок поставляется напольное и настенное газогорелочное оборудование. Кроме того, под этим брендом производятся высококачественные накопительные водонагреватели. При этом линейка продукции Baxi постоянно пополняется новыми позициями. Цифры говорят о том, что лишь 25% производимой техники потребляется внутри страны, а вся остальная отправляется заграницу. Несомненно, это демонстрирует достойные позиции компании Baxi на международном рынке.

Изюминка ассортимента

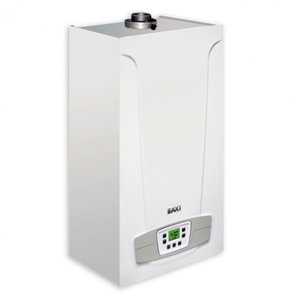

Водонагревательный котел Baxi ECO Four 24F заслуженно считается одним из лучших продуктов итальянского производителя, который пользуется удивительной популярностью в Европе и в мире. Данная модель представляет собой инновационный аппарат в линейке ECO, отличающийся от конкурентов массой технических и эксплуатационных плюсов. Компактность конструкции делает котлы ECO Four одним из лучших решений для установки в квартирах и частных домах. Монтировать оборудование можно даже в небольших комнатах, таких как санузел или кухня.

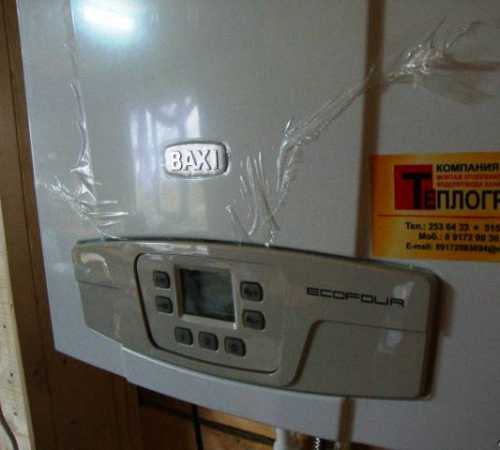

Baxi ECO Four 24 в комплектации F оснащается жидкокристаллическим дисплеем и эргономичной панелью управления, что делает работу с аппаратом максимально понятной и простой. Нельзя отрицать то, что Baxi серии ECO Four очень эргономичный и удобный в использовании агрегат. С его основными функциями легко справятся даже дети.

Одно из главных преимуществ данной модели – наличие закрытой камеры сгорания, которая позволяет максимально эффективно выводить продукты сгорания наружу и не забирать свежий воздух из помещения, в котором расположен котел. Оборудование идеально продумано – в нем предусмотрена перманентная электрическая модуляция пламени. Кроме того, аппарат способен поддерживать работоспособность даже при падении давления в системе до 5 мБар.

Конструктивные особенности техники

Модель Four 24 оснащается рассекателями пламени с большим запасом рабочего ресурса, чего удалось достичь, изготовив их из первоклассной нержавеющей стали. Помимо этого, котел комплектуется системой контроля подачи воздуха. Причем данная технология запатентована инженерами Baxi, что делает итальянские котлы оригинальным и конкурентоспособным предложением на рынке.

Котел Baxi способен работать от сжиженного или природного газа. Такая универсальность техники придется по душе владельцам загородной недвижимости, где есть перспектива проведения центрального газоснабжения в будущем.



Немалый плюс конструкции ECO Four 24 – наличие особой гидравлической системы и битермического теплообменника, повышающего надежность оборудования. Помимо этого, котлы данной серии комплектуются циркуляционным насосом, укомплектованным автоматикой для отвода воздуха. Разумеется, подобное нововведение моментально отражается на КПД в позитивную сторону.

Котлы Baxi Four имеют встроенный манометр, автоматический байпас и входной водяной фильтр, что заметно продлевает срок беспроблемной эксплуатации. Также в конструкции внедрен режим повторной циркуляции воды, что увеличивает КПД и сокращает количество потребляемого газа.

В котлах Baxi имеется система мониторинга температуры. Она влечет за собой несколько дополнительных плюсов, среди которых:

  • Возможность выбора температуры воды в пределах 35-80 и 35-45 градусов для радиаторной системы отопления и технологии «теплый пол» соответственно;
  • Наличие адаптивной автоматики, способной реагировать на изменение климатических условий на улице. В качестве дополнительного элемента может быть подключен датчик температуры снаружи;
  • Наличие специальных датчиков NTC, позволяющих поддерживать температуру теплоносителя на фиксированном уровне;
  • Наличие комнатного термостата и таймера.

Очень серьезно итальянские инженеры при проектировании ECO Four 24 подошли к вопросам безопасности. В котлах предусмотрена система электронной защиты, которая препятствует образованию губительной для техники накипи. Данное нововведение особенно полезно в нашей стране, где качество воды оставляет желать лучшего.

Помимо этого, котлы типа ECO оснащаются ионизационным контролем огня, а также антиблокировочной насосной системой. Такие нововведения снижают риск поломки практически до нуля и продлевают срок эксплуатации газогорелочной техники.

В котлах Бакси Эко Four предусмотрен особый защитных термостат, который контролирует выведение продуктов горения из системы. Датчик тяги также является серьезным шагом в плане обеспечения безопасности. Наличие прессостата исключает риск поломки, связанной с падением давления теплоносителя в системе. А система, которая препятствует замерзанию воды в трубах, дает возможность без опасений эксплуатировать технику в холодных регионах России.

Baxi ECO Four – идеальное техническое решение для ГВС и отопления загородного дома. Номинальная мощность техники составляет 24 кВт, что говорит о том, что она легко справится с возложенной на нее задачей. КПД котлов Four 24 F достигает 92.9%. При этом производительность конструкции составляет 13.7 литров горячей воды в минуту. Максимальная температура теплоносителя достигает отметки в 85 градусов.

Стоит также отметить, что компания-производитель распространяет гарантию два года на конструкции Baxi ECO серии  Four 24 F, что подтверждает высокое качество и надежность оборудования. Вы можете быть уверены в том, что техника будет выполнять свою основную функцию даже при весьма агрессивном режиме использования.


Советуем также почитать:

prostokotel.ru

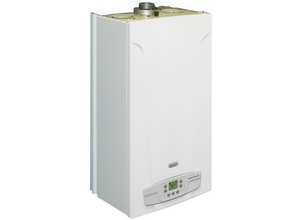

Конструкция настенного котла Baxi Eco Four

__________________________________________________________________________

Конструкция настенного котла Baxi Eco Four


Настенный газовый котел Baxi Eco Four 24 / 24f / 1.24 применяется для нагревания воды не выше температуры кипения при атмосферном давлении. Такое отопительное оборудование устанавливается в отопительную систему и в систему ГВС в соответствии с его параметрами и мощностью.

Перед монтажом котла Бакси Экофор необходимо:

- Проконтролировать, чтобы агрегат был отрегулирован на эксплуатацию с нужным типом газа. Эти сведения отображены на упаковке и на табличке котла.

- Убедиться, чтобы в дымоходе была достаточная тяга, отсутствовали сужения, и не было входа посторонних продуктов сгорания, кроме тех случаев, когда дымоход специально сконструирован для работы нескольких устройств.

- При стыковки дымоотводящего патрубка к уже имеющемуся дымоходу проверить, чтобы дымоход был очищен, потому что при функционировании котельной установки частицы сажи могут отделиться от стенок дымохода и перекрыть выход продуктов сгорания.

Рис.1. Функциональная схема газового котла Бакси Экофор 24 / 24 f / 1.24

1- гидравлический прессостат, 2 - трехходовой клапан, 3 - мотор трехходового клапана, 4 - сбросной предохранительный клапан (3 бар) (автоматическом байпасе), 5 - газовый клапан, 6 - рампа подачи газа с форсунками, 7 - датчик температуры (тип NTC) контура отопления, 8 - электрод зажигания/контроля
пламени, 9 - термостат перегрева, 10 - первичный теплообменник, 11 - дымовой колпак, 12 - вентилятор, 13 - устройство Вентури, 14 - точка положительного давления, 15 - точка отрицательного давления, 16 - пневмореле – датчик тяги, 17 - горелка, 18 - расширительный бак, 19 - насос с автоматическим
воздухоотводчиком, 20 - кран слива воды из котла, 21 - манометр, 22 - сбросной предохранительный клапан (3 бар), 23 - кран заполнения системы отопления, 24 - датчик приоритета контура ГВС, 25 - датчик температуры (тип NTC) контура ГВС

Газовый настенный котел Baxi Eco Four комплектуется дифференциальным гидравлическим прессостатом, который прекращает работу агрегата в случае блокировки насоса или при нехватке воды.

Управление системой отопления

Необходимо провести регулировку температуры подачи в зависимости от типа установки. Для установок с термосифонами (радиаторами), нужно обеспечить наибольшую температуру подачи воды нагрева на 60°C, и увеличивать ее, если не получается создать комфорт внутри помещения.

Если используется установка с излучающими панелями в полу, то не рекомендуется превышать температуру, предусмотренную инструкциями.

Советуем применять внешний зонд или панель управления для автоматической адаптации температуры подачи в зависимости от погодных факторов или внутренней температуры. Таким образом, не вырабатывается лишнее тепло, по сравнению с необходимым.

Старайтесь настроить температуру без перегрева помещения. Увеличение на один градус может привести к повышению потребляемой мощности на 6%. Требуется провести регулировку температуры помещения также в зависимости от его назначения.

Так, в спальни или в менее задействованные комнаты, подача тепла может быть снижена. Применяйте часовое программирование и настраивайте температуру помещения ночью ниже, чем днем, примерно на 5°C.

Более сильное снижение не выгодно с экономической точки зрения. Только в случае долгосрочного отсутствия эксплуатации, например, на время отпуска, можно дополнительно понизить настройку температуры.

Удается достичь хорошей экономии энергии, задавая требуемую температуру горячей воды, не смешивая ее с холодной водой. Дополнительный нагрев воды приводит к бесполезной трате энергии и повышению образования известковой накипи.

Монтаж настенного газового котла Baxi Eco Four 24 f

- Выберите место для расположение котла, затем прикрепите шаблон к стене.

- Подведите трубопроводы к входным отверстиям воды и газа, размеченным в нижней части шаблона.

- Рекомендуется монтировать на вход в центральную систему отопления и возврат из нее два запорных крана G3/4’’. Эти краны обеспечат проведение сервисного техобслуживания без слива воды из всей системы.

- Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе возврата из системы, чтобы туда собирались отложения, которые могли остаться в системе после очистки.

- Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.

- При установке котла с открытой камерой сгорания моделей Бакси Экофор 24 / 24f / 1.24 соедините его с дымоходом при помощи металлической трубы, устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов сгорания и конденсата.

Котел специально спроектирован для присоединения к дымоходу и воздуховоду коаксиальной трубой. Возможно также использование раздельных труб при помощи разделительного комплекта.

При использовании раздельных труб возможно также объединение их на конечном участке специальным
коаксиальным наконечником (терминалом).

Регулировка проема в трубе забора воздуха:

- Данная настройка нужна для оптимизации производительности котла Baxi Eco Four 24 / 24f / 1.24 и параметров сгорания.

- Муфту забора воздуха можно установить слева или справа от дымохода; ее можно поворачивать для регулировки потока воздуха в зависимости от суммарной длины воздуховода и дымохода.

- Для уменьшения потока воздуха поверните муфту против часовой стрелки, для увеличения потока воздуха поворачивайте ее в обратную сторону.

- Для оптимальной настройки можно использовать анализатор продуктов сгорания, измеряющий содержание СО2 в продуктах сгорания при максимальной мощности.

Подключение газового котла Бакси Экофор к электропитанию

Электробезопасность котельного агрегата гарантируется только при правильном заземлении в соответствии с действующими нормативами. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.

Убедитесь в соблюдении правильной полярности. Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм. При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм2 и максимальным диаметром 8 мм.

Работы по подключению к электрической сети:

- двухполюсным выключателем отключите подачу питания к котлу;

- открутите два винта, крепящих панель управления к агрегату;

- поверните панель управления;

- для доступа к контактам снимите крышку.

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель предохранителя).

Подсоединение компактного термостата:

- открыть доступ к клеммам подключения электропитания;

- снять перемычку с клемм 1 и 2 клеммной колодки;

- протянуть кабель из двух проводов через кабельный зажим котла и присоединить кабель, идущий от термостата, к клеммам.

- включить электропитание агрегата.

Перевод на другой тип газа

Для перевода котла Бакси Экофор на другой тип газа необходимо выполнить следующие операции:

- Открыть и снять переднюю панель котла.

- Заменить форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затянуты до упора с использованием соответствующих медных прокладок; при замене форсунок нужно подобрать их для нужного типа газа.

- Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа.

- Выполнить все операции по настройкам давления газа.

- Закрыть электрическую коробку.

- Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.

- Установить на место переднюю панель.

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani - Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант - ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
