Серийные автомобили ЗИЛ-131. Автомобили Советской Армии 1946-1991
Серийные автомобили ЗИЛ-131
Слишком долгий процесс создания ЗИЛ-131, постоянно срывавший планы его освоения, завершился в декабре 1966 года выпуском первых партий нового грузовика, а его серийный выпуск удалось развернуть только в 1967 году – через три года после постановки на конвейер унифицированной с ним гражданской модели ЗИЛ-130. Однако игра стоила свеч: Вооруженные Силы СССР получили достаточно совершенный, прочный, надежный и легкий в управлении многоцелевой 3,5-тонный автомобиль высокой проходимости, ставший на многие годы основным грузовиком Советской Армии и главной базой самого обширного семейства специальной военной автотехники средней грузоподъемности.
От своего предшественника ЗИЛ-157К, долгое время выпускавшегося параллельно, ЗИЛ-131 выгодно отличался повышенной в 1,5 раза мощностью, укороченной на 250 мм колесной базой, увеличенной на 1 т грузоподъемностью на местности, более высокой скоростью, проходимостью и легким управлением. В то же время от ЗИЛ-130 он унаследовал силовой агрегат, узлы трансмиссии и ходовой части. Еще одной особенностью машин 131-го семейства являлась единая официальная маркировка всех исполнений – ЗИЛ-131 с частичным использованием буквенных индексов. Причиной тому стало принятие более строгой внутризаводской маркировки многочисленных вариантов и версий, которым дополнительно присваивали длинные индексы с набором из семи цифр, недоступных для запоминания и практического повседневного использования (например, базовая модель – 131-0000001 и так далее).
Серийный базовый грузовой автомобиль ЗИЛ-131 оснащался весьма совершенным для того времени верхнеклапанным карбюраторным двигателем ЗИЛ-131 V8 (5,97 л, 150 л.с.) с более мощными топливным насосом и системой фильтрации воздуха, отключаемым вентилятором охлаждения, предпусковым подогревателем, экранированным и герметизированным электрооборудованием. Силовой агрегат со всем оборудованием и сухим однодисковым сцеплением весил 510 кг и от опытного мотора V6 отличался уменьшенным с 108 до 100 мм диаметром цилиндров. К синхронизированной 5-ступенчатой коробке передач добавилась двухступенчатая раздаточная коробка с механизмом автоматического включения и выключения привода передних колес с шариковыми шарнирами равных угловых скоростей. Применение среднего проходного моста позволило расположить картеры двойных главных передач по центральной оси машины и ограничиться использованием только трех карданных валов. С грузовиком ЗИЛ-130 были унифицированы рулевой механизм с гидроусилителем и пневматический привод колесных барабанных тормозов. Передняя подвеска на удлиненных полуэллиптических рессорах снабжалась телескопическими гидроамортизаторами двойного действия, подвеску задней тележки сделали балансирной. Система подкачки обеспечивала регулирование давления воздуха в шинах в пределах от 0,5 до 4,2 кгс/см
Серийный армейский 3,5-тонный 150-сильный грузовик ЗИЛ-131 высокой проходимости. 1967 год.
Колесная база ЗИЛ-131 составляла 3975 мм, задней тележки – 1250 мм. Колея всех колес – 1820 мм. Дорожный просвет под передним мостом – 330 мм. Габаритные размеры автомобиля без лебедки – 6900x2500x2480 мм, высота по тенту – 2975 мм. Официальная грузоподъемность 3,5 т соответствовала эксплуатации на местности, по шоссе и на дорогах с твердым покрытием она составляла 5,0 т. Шасси с кабиной имели полезную нагрузку 4,25 и 5,75 т соответственно. Снаряженная масса бортового автомобиля без лебедки – 6460 кг, с лебедкой – 6700 кг, полная допустимая масса – 10 425 кг. Масса буксируемого прицепа на шоссе – 6,5 т, по грунтовым дорогам и на местности – 4,0 т. Максимальная скорость – 80 км/ч, минимальная – 5,9 км/ч. Без прицепа серийный ЗИЛ-131 мог преодолевать 30-градусный подъем и брод глубиной до 1,5 м, расходовал 40 – 44 л бензина на 100 км и в зависимости от условий движения имел запас хода 660 – 850 км.
С января 1971 года выпускался упрощенный народнохозяйственный грузовик ЗИЛ-131А без узлов, свойственных военным машинам. В 1980 – 1986 годах Читинский автосборочный завод собирал северный вариант 131С, рассчитанный на эксплуатацию при температурах до – 60 °C. От стандартного исполнения он отличался теплоизоляцией кабины с двойными стеклами и автономным отопителем, противотуманными фарами и применением морозоустойчивых материалов. С 1968 года Московский автозавод выпускал базовый седельный тягач 131В с укороченной рамой, с лебедкой или без нее, полуавтоматическим сцепным устройством, расположенным на высоте 1495 мм, и двумя запасными колесами. Он предназначался для буксировки по шоссе одноосных полуприцепов полной массой до 12 т, на грунтовых дорогах и на местности – 7,5 т. На его базе был построен седельный тягач ЗИЛ-137Б для работы с активными полуприцепами, а впоследствии вариант ЗИЛ-4401 применялся в составе активного автопоезда 6009 Брянского автозавода. В апреле 1974 года всему семейству ЗИЛ-131 был присвоен государственный Знак качества.
Опытный автомобиль ЗИЛ-131М с 170-сильным дизелем и удлиненным капотом. 1978 год.
В процессе серийного производства автомобиль ЗИЛ-131 постоянно совершенствовался и оснащался новыми узлами, кузовами и надстройками сотен вариантов. В 1978 году, когда к производству уже был готов 5-тонный военный грузовик КамАЗ-4310, Московский автозавод предпринял попытку создать собственный дизельный 3,5-тонный армейский грузовик 131М с новым экономичным четырехтактным дизелем ЗИЛ-6451 V8 (8,74 л, 170 л.с.). Его испытания в 21 НИИИ проходили в 1980 году. Внешне от серийной машины ЗИЛ-131М отличался только удлиненным капотом и дополнительными световыми приборами. Он имел массу в снаряженном состоянии 6,9 т, развивал скорость 77 км/ч и буксировал прицеп массой 4150 кг, а его запас хода достигал фантастической величины – 1180 км. На таком шасси был построен опытный седельный тягач
5 декабря 1986 года ЗИЛ-131 на конвейере Московского автозавода был заменен на более экономичный базовый вариант ЗИЛ-131Н с лебедкой (131Н-0000015) грузоподъемностью 3,75 т на всех видах дорог. Он оснащался модернизированным 150-сильным двигателем ЗИЛ-5081 V8 с экранированным электрооборудованием, который от прежнего мотора ЗИЛ-131 отличается головками блоков цилиндров с винтовыми впускными каналами и увеличенной до 7,1 степенью сжатия. Обновленный автомобиль получил новые световые приборы и тент из синтетического материала от грузовиков КамАЗ. Его вариантом был доработанный седельный тягач 131НВ, развивавший в составе автопоезда скорость 75 км/ч. В зависимости от вида дорог допустимая нагрузка на сцепное устройство находилась в пределах 3,7 – 5,0 т. В 1986 – 1987 годах Читинский завод собирал очередной северный грузовик 131НС и тягач 131НВС. Производство серии 131Н в Москве продолжалось до 1990 года, когда на ЗИЛе разворачивалось серийное изготовление коммерческой дизельной гаммы 4331 и начались работы по подготовке производства нового полноприводного грузовика ЗИЛ-4334. С 27 октября 1987 года ЗИЛ-131Н и его варианты параллельно собирал УАМЗ, который весной 2004 года был преобразован в предприятие АМУР и продолжил выпуск автомобилей серии ЗИЛ-131 под маркой «Амур» с разными двигателями и агрегатами.
Максимальный уровень производства автомобилей 131-й серии пришелся на 1989 год, когда было изготовлено 48 тыс. машин, а численность занятых к тому времени на ЗИЛе достигала 120 тыс. человек. В общей сложности автомобилей серии ЗИЛ-131 Московский завод построил 998 429 экземпляров, а в период 1987 – 2006 годов оба предприятия собрали 52 349 автомобилей ЗИЛ-131Н.
Следующая глава >
tech.wikireading.ru
Фотографии ЗиЛ-131Н Водовоз АРС-14 — DRIVE2
Летом 2015 года, в начале августа я был на ежегодном выезде на рыбалку под серебряным дождем. Проходил он в Волгоградской области, на берегу реки Дон. Вот там та я и встретил этого трудягу цвета хаки. Перед вами детище завода имени Лихачева ЗиЛ-131 в комплектации Водовоз АРС-14. Пообщавшись с местными казаками узнал, что этот списанный грузовик достался им для местной пожарной дружины.
Полный размер
ЗиЛ-131
А теперь немного истории 131-го:
Несмотря на то, что работы по созданию будущего ЗиЛ-131 начались ещё в 1953 году, основным грузовиком советской армии ещё долгие годы оставался ЗиС-151 и его модернизированный вариант ЗиЛ-157. Чтобы сократить сроки освоения новой машины конструкторы ЗиЛа в 1958 году разработали опытный образец автомобиля ЗиЛ-165 — переходного варианта от автомобиля ЗиЛ-157 к принципиально новому грузовику ЗиЛ-131. По своей конструкции ЗиЛ-165 представлял собой глубокую модернизацию ЗиЛ-157: кабина от раннего ЗиЛ-130Л, Старый двигатель, ведущий своё происхождение ещё от американского Автокара 1924 года, сделали, наконец, верхнеклапанным, и его мощность достигла 125 л.с. Автомобиль снабдили гидроусилителями руля и сцепления, которое к тому же стало однодисковым. По итогам заводских испытаний машина оказалась не совсем удачной, что и предопределило ее судьбу — работы по ЗиЛ-165 были прекращены.
В системе питания установлен новый бензиновый насос типа Б-9Б повышенной производительности с двумя впускными и одним выпускным клапанами с сетчатым фильтром. Применен карбюратор типа К-82М, аналогичный по устройству и действию карбюратору К-82 .
После признания дальнейшего развития модели 165 нецелесообразным, в 1958 на ВСХВ были продемонстрирован новый вариант автомобиля повышенной проходимости, получившего индекс ЗиЛ-131 и кабину с оперением от другого опытного автомобиля ЗиЛ-130Л. Однако военных не устроили сложные гнутые передние крылья и витиеватая облицовка радиатора, поскольку возвращение им первоначальной формы в полевых условиях потребовало бы значительных затрат времени. Поэтому автомобиль ЗиЛ-131, пущенный в серийное производство, получил кабину от опытного ЗиЛ-165, имевшую простые гнутые передние крылья и такую же бесхитростную облицовку радиатора.
В 1959 году были проведены заводские испытания новых грузовиков, затем приемочные, а в 1961-1962 гг. завод должен был без остановки производства перейти на выпуск автомобилей ЗиЛ-130 и ЗиЛ-131. Но чтобы не создавать в стране дефицит грузовиков, на заводе продолжали выпускать ЗиЛ-164А и ЗиЛ-157, а сроки выпуска новых моделей всё время отодвигались. Поэтому ЗиЛ-130 начали в массовом порядке выпускать с 1 октября 1964 года, а производство ЗиЛ-131 было развернуто лишь в 1966 году.
ЗиЛ-131 был предназначен для перевозки грузов и для буксировки прицепов по дорогам всех видов и бездорожью. Кузов ЗиЛ-131 представлял собой деревянную платформа армейского типа с откидным задним бортом, в решетках боковых бортов вмонтированы откидные скамейки на 16 посадочных мест, имеется средняя съемная скамейка на восемь мест, предусмотрена установка дуг и тента.
Автомобиль был пригоден для эксплуатации во всех климатических условиях, включая тропические, в любое время года при температуре воздуха от минус 40 до +55°С.
ЗиЛ-131 использовался для поставок на экспорт в страны как с умеренным, так и с тропическим климатом.
Длина ЗиЛ-131 равнялась 7040 миллиметрам. База же этого трёхосного автомобиля, то есть, расстояние между осью переднего моста и осью балансирной тележки составляла 3975 миллиметров, а база самой задней тележки – 1250 мм.
ЗиЛ-131-вид спередиНа автомобиле был установлен V-образный 8-цилиндровый карбюраторный двигатель мощностью 148 л.с., развиваемой при 3000 об/мин. Однако в большинстве источников приводится значение 150 л.с. при 3200 об/мин.
При 100-миллиметровом диаметре цилиндра и 95-миллиметровом ходе поршня его рабочий объём был равен 5969 куб. см.
Цилиндры этого мотора были изготовлены в виде мокрых чугунных гильз, установленных в обеих секциях блок-картера. В верхней части бурт гильзы входит в выточку верхней плоскости секции блок-картера и гильза зажимается головкой, закрепляемой на блоке-картере на прокладке. В нижней части гильза уплотняется в перегородке секции с помощью двух резиновых колец.
Поршни двигателя были изготовлены из алюминиевого сплава, а их рабочая поверхность покрыта оловом. Юбка поршня имела эллиптическое сечение.
Для нормальной работы двигателя требовался автомобильный бензин А-76 (ГОСТ 2084- 67).
Автомобиль получил и новую пятиступенчатую коробку передач. На первой передаче, имевшей 7,44-кратное понижающее значение, автомобиль мог разогнаться до 11,8 км/ч, на второй с передаточным числом 4,1 – до 21,5 км/ч, на третьей, имевшей передаточное число. Равное 2,29 – до 38,5 км/ч, на четвёртой с передаточным числом 1,47 – до 59,5 км/ч, а на пятой, которая была прямой, максимальная скорость составляла 88 км/ч. Имелась также и двухступенчатая раздаточная коробка, первая передача которой была прямой, а вторая имела передаточное число 2,08.
В отличие от ЗиЛ-157 в ЗиЛ-131 был применен электропневматический привод включения переднего моста. Передний мост можно было включить тумблером на панели приборов, а при включении рычагом понижающей передачи в раздаточной коробке, от установленного в механизме выключателя принудительно включался пневмопривод включения переднего моста. В КПП на 2-й и 4-й передаче имелись замки, предотвращающие самопроизвольное выключение передачи, например при торможении двигателе на спуске. Была применена бесконтактная система зажигания с электронным коммутатором, более мощный генератор переменного тока. В случае выхода из строя электронного коммутатора, имелся аварийный вибратор, позволяющий двигаться своим ходом до 30 часов.
Автомобиль ЗиЛ-131 выпускался Московским автозаводом имени Лихачева с 1966 по 1986 годы. В феврале 1974 года автомобилю ЗиЛ-131 и всем его модификациям был присвоен государственный Знак качества.
Производились следующие основные варианты машины: бортовые (с лебедкой и без нее), автомобиль с неэкранированным электрооборудованием ЗиЛ-131А, седельный тягач ЗиЛ-131В, шасси для монтажа различного специального оборудования.
За все время выпуска внешность ЗиЛ-131 практически не менялась. Единственное изменение коснулось колёс – до 1977 года их обод соединялся болтами, а со второго апреля 1977 начали устанавливаться колеса с неразъёмным ободом и замочными стопорными кольцами, что сильно облегчило жизнь водителей, к примеру, при больших отрицательных температурах, когда нужно было отворачивать эти примерзшие болты.
С 1986 года в производство пошёл модернизированный вариант, обозначаемый ЗиЛ-131Н. Производство ЗиЛ-131Н непосредственно ЗиЛом было свернуто в 1994 году в связи с началом выпуска ЗиЛ-433.
Источник
А теперь вернемся к машине, вот пару фотографий трудяги.
Полный размер

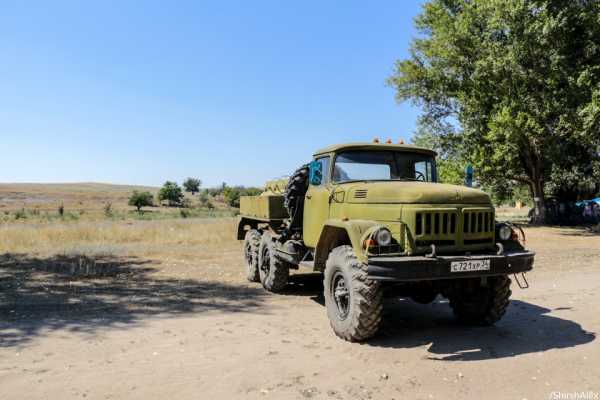

Стоит уверенно и гордо
Полный размер
Имеет колесную базу 6х6
Полный размер
На раме стоит цистерна
Полный размер

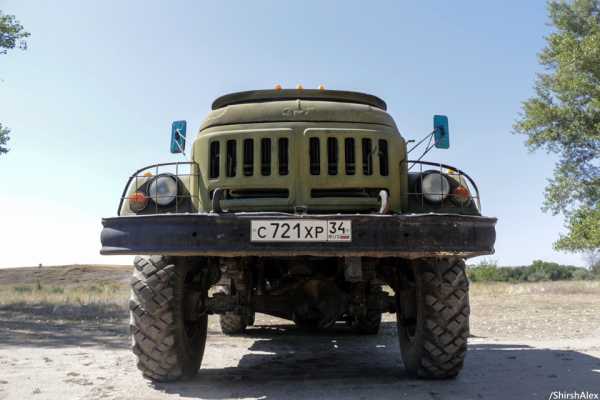

Благодаря передней подвески — на двух полуэллиптических рессорах с задними скользящими концами и амортизаторами, ему не страшны препятствия.
Полный размер

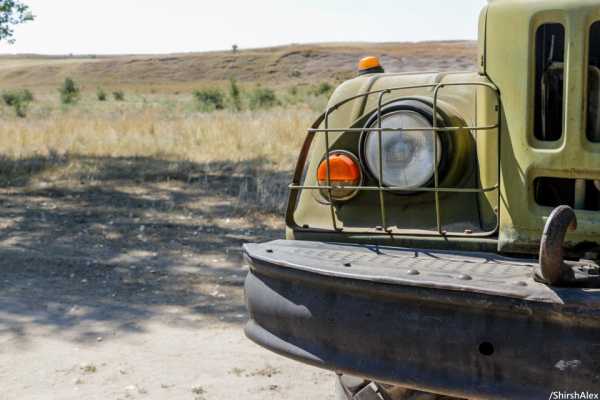

Фары получили защиту
Полный размер

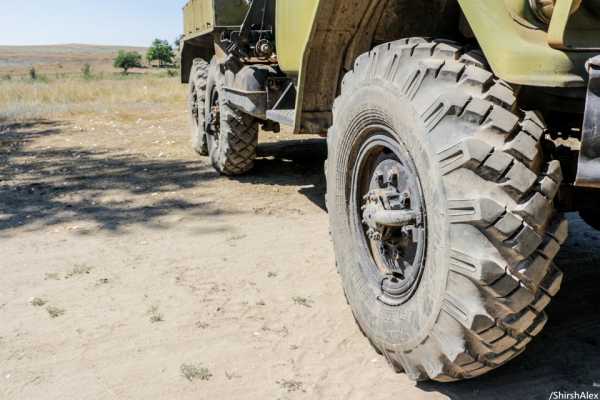

Колеса — дисковые, обод 228Г-508, крепление — на 8 шпильках. Шины — с регулируемым давлением. Давление воздуха в шинах при массе перевозимого груза 3750 кг: номинальное — 3 кгс/см. кв., минимальное — 0,5 кгс/см. кв.; при массе перевозимого груза 5000 кг — 4,2 кгс/см. кв.
Полный размер

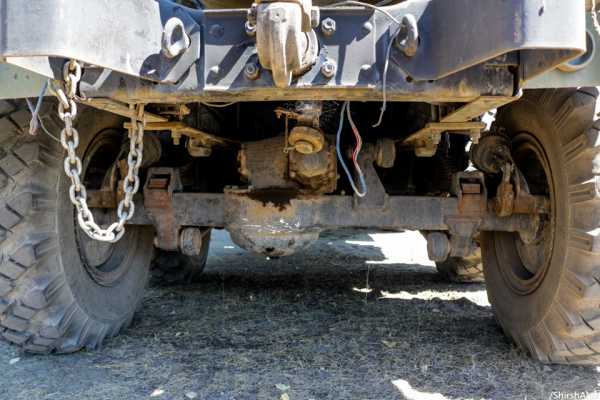

Задняя подвеска балансирная на двух полуэллиптических рессорах с шестью реактивными штангами, концы рессор — скользящие.
Полный размер
Полный размер

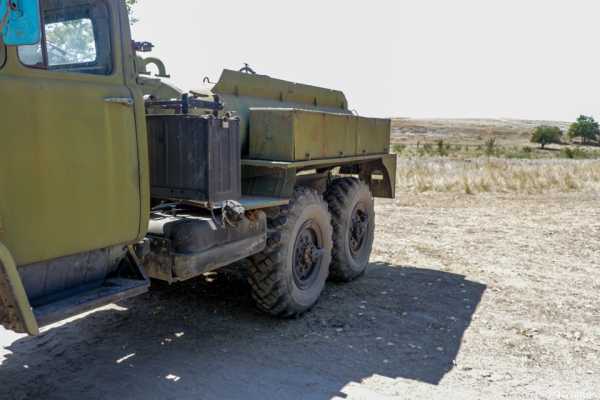

ЗИЛ-131Н могут выпускаться в виде шасси без платформы для монтажа различных кузовов и установок, но в данном случае стоит авторазливочная станция АРС-14.
Полный размер

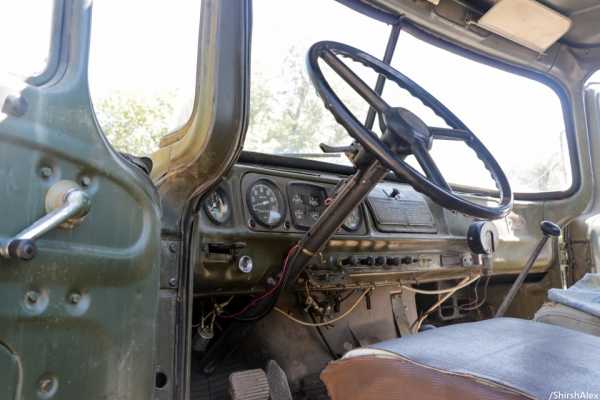

Кабина внутри достаточно просторная, вмешает 3 человека
Полный размер
приборная панель без излишеств. все строго на своих местах. Руль большой, имеет встроенный гидроусилитель.
Полный размер
Двигатель карбюраторный, бензиновый, с V-образным расположением цилиндров. Двигатель внутреннего сгорания, 4-тактный, жидкостного охлаждения. На двигателе установлены: безконтактная система зажигания с датчиком Холла и повышенной энергией разряда; трехкомпонентный каталитический нейтрализатор с химическими блоками на металлоносителе в системе выпуска отработавших газов. Отличия двигателя ЗиЛ-131 от двигателя ЗиЛ-130: На двигателе установлены защищенные топливопроводы и электропроводка, применены разъемные выпускные коллекторы, поддон картера повенут в противоположную сторону для совместимости с передним ведущим мостом автомобиля, перемещен маслоприемник.
Бонус видео с IvanZenkevich
Спасибо за внимание!
Остальные фотографии можно посмотреть в альбоме Вконтакте
Полный размер
www.drive2.ru
Автомобиль ЗиЛ-131 | Модельный блог
Одним из самых распространенных грузовиков Советской Армии, наряду с машинами «Урал», стал автомобиль ЗиЛ-131. Большое число машин этого типа и по сей день стоит на вооружении Российской Армии.
В 1964г. завод имени Лихачева кардинально обновил свою производственную программу. Это затронуло и внешнее и внутренне содержание московских грузовиков московского автозавода. К двухосному народнохозяйственному ЗИЛ-130, спустя 3 года, добавился трехосный армейский автомобиль повышенной проходимости ЗИЛ-131, который пришел на смену автомобилю ЗиЛ-157. Попытки наружней унификации гражданского и армейского вариантов военные решительно отвергли. Изначально для армии был предложена машина с кабиной от ЗиЛ-130. Но ремонт передних крыльев, дутой формы, и фигурной решетки радиатора, в полевых условиях, занимал слишком много времени. Поэтому, военная версия получила упрощенные обводы кабины и передка. На машине появился гидроусилитель руля, переднее стекло сало панорамным и стало возможным подключать передний мост дистанционно из кабины. Новый восьмицилиндровый V-образный двигатель стал вполовину мощнее ЗиЛ-157. У машины появилась избыточная тяговооруженность, которая пригодилась при разработке и дальнейшем использовании активного полуприцепа. Обладая хорошей проходимостью, ЗиЛ-131 мог буксировать тяжелое вооружение даже по глубокому снегу. Широкие люки на крыше кабины предназначались для управления движением и наблюдением за воздухом. На базе автомобиля, кроме грузовика, было создано большое количество специальных машин. Для него были разработаны кузова-фургоны КУНГ К-131 и КМ-131. Автомобиль повышенной проходимости ЗиЛ-131 использовался в качестве базы для седельных тягачей, топливозаправщиков, командных пунктов, ремонтных мастерских, радиостанций, аппаратных машин радиолокационных станций и многого другого оборудования. Широко данная машина использовалась и в авиации. На ее базе было создано большое количество специализированной техники. Это аэродромные кондиционеры бортовой аппаратуры, установки проверки гидросистем, масло и воздухозаправщики. Также большое количество этих машин использовалось и в народном хозяйстве. ЗиЛ-131 использовался в качестве базы и для пожарных автомобилей. Машина отличалась хорошей проходимостью, легкостью в управлении, устойчивостью при движении и хорошей маневренностью. В процессе производства она постоянно дорабатывалась.
Технические характеристики автомобиля ЗиЛ-131.
Года выпуска 1967-1990
Длина: 7040 мм
Ширина: 2500 мм
Высота: 2480 мм
Клиренс: 330 мм
Грузоподъемность: 3500 кг
Колесная формула: 6х6
Мощность двигателя: 150 л.с.
Максимальная скорость: 80 км/ч
Расход топлива на 100 км и скорости 60 км/ч: 35 л
Запас хода: 850 км
Количество экземпляров: 998 429 шт.
Преодолеваемый брод: до 1.4 м
Сегодня представляю фото автомобиля ЗиЛ-131 из Технического музея АвтоВАЗ города Тольятти, они сделаны 25 июня 2014 года. Здесь машина используется в качестве базы для авторазливочной станции. Она предназначена для дезактивации, дегазации и дезинфекции боевой техники, вооружения, транспорта и местности жидкими растворами. Так же позволяет транспортировать, временно хранить и перекачивать дегазирующие вещества и растворы. Авторазливочная станция смонтирована на автомобильном шасси и состоит из цистерны, трубопроводов, насосов с механическим и ручным приводом. В комплект станции входит съемное оборудование, состоящее из насадок со щетками, резинотканевых рукавов, удлинителей, разбрызгивающих насадок и раздаточных коллекторов.
По мнению коллег, на фото показана авторазливочная станция АРС-12, хотя она использовалась на базе ЗиЛ-157. Определить, строевая это машина или самоделка работников музея пока не представилось возможным. Штатно на шасси ЗиЛ-131 должна устанавливаться станция АРС-14.
Ни одним из производителей сборных моделей авторазливочные станции не выпускаются ни в одном из масштабов. Так что, если кто пожелает иметь в коллекцию эту модель, придется ее делать самостоятельно, благо, база производится масштабах и 1:35, и в 1:72.
