О чем вы подумаете, услышав «ЗИЛ»? О правительственном лимузине? Или о холодильнике? А может, о лихорадочной застройке бывшей территории завода? Уверен, что у большинства в голове материализуется образ бело-голубой кабины 130-го! Ведь это самая успешная модель бывшего автогиганта, отмечающего в этом году вековой юбилей. Проследим жизненный путь легендарного грузовика: от рождения до ухода на покой.
Первые шаги
К началу пятидесятых ЗИС-150, разработка которого началась еще в довоенный период, морально устарел. ЗИЛ-164, серийный выпуск которого начался в 1957 году, оказался лишь временным решением. По сути, это была глубокая модернизация все той же 150-й модели. Государству требовалась совершенно новая машина. Первые опытные образцы ЗИЛ-130 грузоподъемностью в четыре тонны были построены в конце 1956 года. Под капотом установили рядный шестицилиндровый двигатель ЗИЛ-120, знакомый по предыдущей модели. Но вскоре от этого мотора отказались в пользу нового агрегата. Двигатель V8 рабочим объемом шесть литров выдавал 150 л.с. Степень сжатия была всего 6,5 единиц, зато двигатель мог работать на 72-м бензине. На доводку и испытания автомобиля ушло шесть лет, и первые опытные партии были собраны в 1962 году. Но машины требовали дополнительных доводочных испытаний. Масштабное производство стартовало лишь 1 октября 1964 года.
Двигатель ЗИЛ-508
Верхнеклапанный двигатель V8 по конструкции был схож с двигателем лимузина ЗИЛ-111. Однако на 130-м двигатель объемом шесть литров развивал всего 150 л.с. Зато питался 72-м бензином.Верхнеклапанный двигатель V8 по конструкции был схож с двигателем лимузина ЗИЛ-111. Однако на 130-м двигатель объемом шесть литров развивал всего 150 л.с. Зато питался 72-м бензином.
Явление народу
Грузовик по тем временам получился новаторским, с невиданным для советского водителя уровнем комфорта. Рулевое управление было c гидроусилителем, а пятиступенчатая коробка передач оснащалась синхронизаторами всех, кроме первой, передач. Автомобиль спокойно трогался со второй, а первая ступень была нужна лишь для бездорожья или очень крутых подъемов. Потому ее сделали прямозубой.
Прототип ЗИЛ-130, 1956 г.
На фото прототип первой серии, построенный в 1956 году.На фото прототип первой серии, построенный в 1956 году.
Весьма смелым, даже по международным стандартам, был экстерьер грузовика. Внешний вид доверили молодому выпускнику «Строгановки» (Московского художественно-промышленного училища) Эрику Владимировичу Сабо. Ничего подобного до тех пор, да и потом, среди нашей грузовой техники не было. Рельефная решетка радиатора, стильные обводы кабины и, самое главное, панорамное лобовое стекло! Подобным изяществом могли похвастать разве что правительственные ГАЗ-13 Чайка и ЗИЛ-111.
ЗИЛ-130 из первой опытной партии 1962 г.
Автомобиль из первой опытной партии 1962 года. Для доводки новые ЗИЛы отправили в большие испытательные пробеги по Крайнему Северу.Автомобиль из первой опытной партии 1962 года. Для доводки новые ЗИЛы отправили в большие испытательные пробеги по Крайнему Северу.
Еще одной отличительной чертой нового автомобиля стала расцветка. До этого основным цветом для подавляющего большинства советских грузовиков был хаки — чтобы оперативно мобилизоваться в случае войны. Но 130-й получил небесно-голубую кабину с белым передком. Конечно, были и другие цвета, в том числе и темно-зеленый. Но большинство автомобилей были именно голубого цвета.

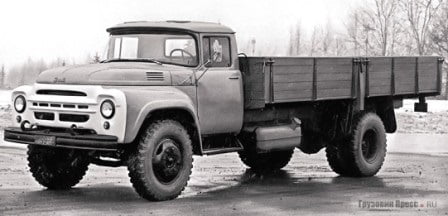

ЗИЛ-130
Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года.Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года.
ЗИЛ-130 быстро завоевывал любовь водителей. Он оказался красивым, динамичным и комфортным. Грузоподъемность составляла пять тонн — больше собственной массы автомобиля. Но главное, что он получился очень выносливым. Расчетный пробег до капитального ремонта в 300 тысяч километров для шестидесятых был очень приличным показателем. В мае 1973 года провели масштабные ресурсные испытания 130-го на автополигоне НАМИ. Дистанцию в 25 тысяч километров он прошел за 12 дней. При этом ни одной поломки зафиксировано не было. Но, невероятно удачная конструкция отчасти стала и проклятьем завода…
ЗИЛ-130 на автокроссе
Хорошая энерговооруженность и прочная кабина сделали ЗИЛ-130 отличным «кроссменом». 130-е и сегодня продолжают выступать в автокроссе.Хорошая энерговооруженность и прочная кабина сделали ЗИЛ-130 отличным «кроссменом». 130-е и сегодня продолжают выступать в автокроссе.
Запоздалая смена
Само собой, почивать на лаврах никто не собирался. Какой бы удачной ни была конструкция, прогресс не стоит на месте. И нужно готовить преемника. Но в конце 60-х годов конструкторы ЗИЛа были заняты разработкой семейства бескапотных грузовых автомобилей с дизельным двигателем и грузоподъемностью восемь тонн. В декабре 1969 года были собраны первые образцы нового автомобиля ЗИЛ-170, позже превратившегося в КАМАЗ-5320. Лишь в 1976 году, когда было запущено серийное производство КАМАЗов в Набережных Челнах, завод имени Лихачева, наконец, приступил к разработке собственного автомобиля, преемника 130-го. Однако время было упущено. ЗИЛ-130 к тому моменту окончательно устарел.
Самосвал ММЗ-555, он же ЗИЛ-130Д.
Одной из первых модификаций стал самосвал ММЗ-555, он же ЗИЛ-130Д.Одной из первых модификаций стал самосвал ММЗ-555, он же ЗИЛ-130Д.
Лишь в 1978 году в производство запустили обновленную машину 130–76, которую легко отличить по видоизмененному «лицу» (подфарники и передние фары поменялись местами). А в 1986-м году автомобиль получил новый индекс — 431410. Но как бы он ни назывался, это был все тот же 130-й, главным недостатком которого оставался прожорливый бензиновый двигатель. И если для КАМАЗа дизельный агрегат был создан Ярославским моторным заводом, то ЗИЛу пришлось разрабатывать собственный дизель с нуля. Работа над автомобилем и двигателем шла долго и мучительно. В итоге преемник 130-го — ЗИЛ-4331 добрался до конвейера лишь в 1987 году. А новым дизельным двигател
Почти каждому жителю России и стран ближнего зарубежья знаком характерный облик грузового автомобиля ЗиЛ-130 с кабиной, окрашенной в цвет морской волны. В СССР машина считалась эталонным образцом грузовика средней грузоподъемности.
Универсальность и надежность конструкции позволили использовать шасси для всевозможных транспортных средств – начиная от самосвалов и заканчивая автобусами.
История создания
Работы по созданию перспективного грузовика, предназначенного для замены ЗиС-150, начались на автозаводе имени И.В. Сталина в 1953 году. Проект машины обозначался ЗиС-125 или 150М. Работами руководили А.М. Кригер и Г.А. Феста. Первый опытный экземпляр с грузоподъемностью 4 тонны был собран к 1956 году уже под обозначением ЗиЛ-130.
Доводка машины и двигателя заняла более года, а в 1957 году техническое задание подверглось корректировке – автомобиль ЗиЛ-130 планировалось применять не только как грузовик, но и в варианте тягача. Доработанные машины с новым силовым агрегатом вышли на испытания в 1959 году.
К этому же времени относится и разработка окончательного дизайна кабины грузовика, который был создан ведущим художником завода ЗиЛ Т.П. Киселевой.
В очертаниях кабины чувствуется влияние американского грузового автомобилестроения 50-х годов прошлого века.
Именно для грузовиков из США были характерны использованные на ЗиЛ-130 панорамное стекло, конструкция и форма крыльев, а также общее решение радиаторной решетки.
Мелкосерийное производство началось осенью 1962 года, а массовое – только осенью 1964 года, когда новый грузовик полностью вытеснил с конвейера ЗиЛ-164А. Производство грузовиков шло нарастающими темпами, и в 70-е годы завод ежегодно выпускал до 200 тыс. машин на базе ЗиЛ-130.
С начала 1986 года завод ЗИЛ перешел на новый стандарт обозначения моделей и 130-й, пройдя очередную модернизацию, стал обозначаться ЗИЛ-431410. Машина продержалась на конвейере московского завода до конца 1994 года. Автомобильный завод в Новоуральске выпускал грузовики под маркой АМУР вплоть до 2010 года.
Описание конструкции
Грузовик ЗиЛ-130 представляет собой конструкцию капотного типа с задними ведущими колесами и грузоподъемностью от 5,5 т (ранние версии) до 6,0 т (последние модели).
Основой машины является клепаная рама из лонжеронов швеллерного профиля и поперечных усилителей.
Подвески мостов зависимого типа на листовых рессорах. Передний мост оснащен телескопическими амортизаторами, задний – подрессорниками.
Двигатель
Первые опытные грузовики ЗИЛ-130 комплектовались 6-цилиндровым верхнеклапанным бензиновым двигателем модели Э130. Мотор имел V-образную форму с прямым углом развала блоков. При рабочем объеме 5,2 литра ожидалась мощность до 135 л.с., однако, на испытаниях агрегат не смог развить более 121 силы.
Мощность в 130 л.с. удалось получить на модернизированной версии 1Э130. Параллельно шли работы по доработке рядного нижнеклапанного мотора ЗИЛ-120, из которого удалось выжать те же 130 сил.
Изменение технического задания в части увеличения тягового усилия грузовика повлекло за собой необходимость применения моторов с мощностью не менее 150 л.с. Это требование поставило крест на дальнейших работах над «шестерками», и конструкторы переключились на разработку V-образного 8-цилиндрового агрегата модели 3Э130 с рабочим объемом 6,0 литров.
Опытные образцы появились в 1958 году и развивали мощность до 151 л.с.
Моторы после доработок пошли в серийное производство в 1959 году под обозначением ЗиЛ-130 и имели 148 л.с. (первые годы выпуска).
Мотор подвергался многочисленным изменением и использовался вплоть до снятия грузовика ЗиЛ-130 с производства. В качестве топлива применялся бензин А-76 (в том числе и этилированный). Средний расход топлива на грузовом ЗиЛ-130 составлял 28-30 л/100 км.
Газобаллонный вариант ЗиЛ-138 (на сжиженном газе) обладал увеличенной степенью сжатия, за счет чего развивал 150 л.с. Версия для работы на сжатом газе имела обозначение 138А и развивала 120 сил.
С 1974 года выпускалось шасси для самосвала 130К и грузовик ЗиЛ-130АН, оснащенные рядным 6-цилиндровым нижнеклапанным 110-сильным мотором, созданным на основе 157-й модели. Мотор имел ряд доработок, связанных со спецификой конструкции грузовика.
Поставлявшие на экспорт автомобили ЗиЛ-130 комплектовались 140-сильным дизелем Perkins 6.345 или 125-сильным Valmet 411BS и 137-сильным Leyland.
Моторы имели рядную 4- или 6-цилиндровую схему.
Гидравлика
Гидравлическая система на бортовом грузовике ЗиЛ-130 отсутствует. Привод от гидроцилиндра применяется для разгрузки кузова на самосвалах. Давление в магистрали создается дополнительным шестеренчатым насосом, расположенным на коробке отбора мощности.
Трансмиссия
Грузовик ЗиЛ-130 получил коробку, аналогичную по схеме с использовавшейся на ЗиС-150. Коробка имеет пять скоростей переднего хода, с синхронизаторами на четырех высших передачах. Повышающей передачи нет, пятая скорость является прямой. Сцепление сухого типа, имеет один диск и оборудовано механическим приводом.
Для комплектации тягачей и самосвалов предполагалось оснащение их двухскоростным задним мостом, с возможностью переключения передач шлицевой муфтой. Узел не удалось довести до стадии серийного производства. Все варианты ЗиЛ-130 комплектовались односкоростным задним мостом двухступенчатого типа.
Рулевое управление
Рулевой механизм грузовика построен по принципу винта и гайки и оснащен гидравлическим усилителем с приводом от насоса, установленного на двигателе. Рулевая колонка жестко устанавливалась в кабине.
Рулевой вал соединялся с редуктором карданным валом. Версии для стран с жарким климатом комплектовались радиатором для охлаждения рабочей жидкости. Рулевое колесо пластиковое, оснащено тремя спицами.
Электрическая система
Грузовик оснащен системой постоянного тока с напряжением 12 вольт, с подсоединением отрицательного полюса на кузов. На двигателе монтировался генератор с мощностью от 225 до 1260 Вт (в зависимости от года выпуска и модели).
Аккумулятор установлен в нише под кабиной.
Армейские варианты оснащались водостойким и герметизированным оборудованием.
Тормозная система
Рабочие тормоза грузовика ЗиЛ-130 барабанного типа, с пневматическим приводом. В состав пневматической системы входил 2-цилиндровый компрессор и система из двух ресиверов емкостью по 20 л. Компрессор имеет привод ремнем от шкива коленчатого вала и подключен к общей системе смазки и охлаждения двигателя.
Стояночный тормоз ранних машин управлялся рычагом в кабине и воздействовал на механизм барабанного типа, размещенный на выходном валу коробки передач. На задней поперечине рамы рядом с буксировочным прибором расположен выход для подключения пневматических тормозов прицепа.
На машинах ЗиЛ-130-80 стал применяться раздельный привод на передний и задний мост с дополнительным регулятором тормозных усилий.
В системе стали применяться четыре ресивера.
Для привода стояночного тормоза стала применяться отдельная пневматическая система, которая одновременно являлась аварийной. Стояночный тормоз включался краном из кабины. Барабан ручного тормоза с вала коробки был убран.
Кузов и кабина
Кабина двухдверная, трехместная, цельнометаллической схемы, оборудована системой отопления, очистки ветрового стекла, опускаемыми стеклами дверей и поворотными форточками. На крыше ранних машин имелись два вентиляционных люка, от которых постепенно отказались. Характерной внешней чертой ранних машин (до 1974 года) является отсутствие повторителей поворота на крыльях.
На гражданских машинах использовалось цельное ветровое стекло, на машинах для армии мог устанавливаться вариант из двух половин (унифицированный с ЗиЛ-131).
На кабинах применялись два вида облицовки радиатора:
- Раннего типа (до ноября 1978 года), с верхним расположением фар и крупными продухами радиатора;
- Поздний вариант, с установленными ниже фарами и мелкими прорезями воздуховодов.
Бортовая платформа грузовика деревянная с металлической усилительной оковкой. Стандартная платформа имела два борта по бокам, удлиненная на ЗИЛ-130ГУ – три. Под полом платформы устанавливался ящик для инструмента.
Технические характеристики в сравнении
| Параметр | ЗиЛ-164 | ЗиЛ-130 | КАЗ-608 (седельный тягач) |
|---|---|---|---|
| Грузоподъемность, кг | 4000 | 6000 (14400 в варианте седельного тягача) | 15500 |
| Тип двигателя | Бензин, 6-цил. | Бензин, 8-цил. | Бензин, 8-цил. |
| Мощность, л.с. | 97 | 150 | 150 |
| Вес снаряженного, кг | 4100 | 4300 | 4000 |
| Максимальная скорость, км/ч | 75 | 85 | 80 |
| Расход топлива л/100км | 27 | 28…32 | 41…46 |
Как видно из технических характеристик ЗИЛ-130 достойно выглядел на уровне своих конкурентов.
Применение
Грузовики и шасси ЗиЛ-130 широко применялись в народном хозяйстве. На основе машины производились автобусы (марки «Таджикистан»), самосвалы, цистерны, развозные и технические фургоны. Большое количество шасси ЗиЛ-130 шло на создание пожарных автомобилей – автоцистерн, рукавных машин, насосных станций.
Для поставок в Советскую Армию предназначалась модификация ЗиЛ-130Е, имевшая ряд узлов электрооборудования от 131-й модели. В состав оснащения входили дополнительные канистры с емкостью 10 и 20 литров, набор шанцевого инструмента, светомаскировочные колпаки на фары головного света.
Под заказ устанавливались борта увеличенной высоты с возможностью установки дуг для тента. На правый лонжерон мог устанавливаться второй топливный бак, рассчитанный на 170 литров бензина.
Модернизации
За годы производства машина ЗиЛ-130 прошла три крупные модернизации, после которых менялось обозначение базовой модели:
- 1966 года – обозначение сменилось на ЗиЛ-130-66;
- 1976 года – на ЗиЛ-130-76;
- 1984 года – на ЗиЛ-130-80 (по данным справочников НИИНавтопром внедрение модели произошло в 1981 году).
При модернизации 1966 года удалось увеличить ресурс машины до 200 тыс. км (до первого капитального ремонта), увеличить мощность мотора до 150 сил. В конструкции внедрили ряд усовершенствований, направленных на улучшение характеристик автомобиля.
Версия 1976 года имела ресурс 300 тыс. км и увеличенную до 6 т грузоподъемность. Грузовики модели 130-80 оснащались улучшенной тормозной системой, экономичным карбюратором и рядом других усовершенствований.
Интересные факты
На филиале ЗиЛ в Чите собирался северный вариант ЗиЛ-130С, который оснащался лебедкой, с приводом от коробки передач. Машина предназначалась для эксплуатации при температуре до -60°С. Машины красились в яркие оранжевый или красный цвета, а также в армейский «хаки».
С 1973 года грузовики и шасси ЗиЛ-130 имели Государственный Знак Качества СССР, который подтверждал высокие характеристики продукции.
На сегодняшний день грузовики ЗиЛ-130 устарели, и постепенно списываются из-за износа конструкции и значительного расхода топлива.
Остающиеся экземпляры переоборудуются путем замены бензинового двигателя на дизельный агрегат (как правило, изделие Минского моторного завода Д-245). Грузовики ранних выпусков являются большой редкостью и стали предметом коллекционирования.
Видео
 | |
| Прототип | ЗИС-125 |
| Годы выпуска | 1962—2014 |
| Тип | грузовой |
| Компоновка | Переднемоторная, привод-задний |
| Колесная формула | 4 х 2 |
| Мест в кабине | водитель + 2 пассажира |
| Габариты | |
| Длина | 6675 мм. |
| Ширина | 2500 мм. |
| Высота | 2400 мм. |
| Дорожный просвет | 275 мм. |
| Колесная база | 3800 мм. |
| Колея передняя | 1800 мм. |
| Колея задняя | 1790 мм. |
| Снаряженная масса | 4300 кг. |
| Полная масса | ? кг. |
| Грузоподъёмность | 6000 кг. |
| Радиус поворота | 8,9 м. |
| Распределение нагрузки на переднюю/заднюю оси | 4200 / 9,9 тонны |
| Максимальный наклон | 38o |
| Двигатель ЗИЛ-130 | |
| Марка | ЗИЛ-130 |
| Тип | бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения |
| Конфигурация | рядный |
| Рабочий объём | 5969 см3 |
| Мощность двигателя | 150 л.с. при 3200 об/мин. |
| Максимальный крутящий момент | 402 Н·м, при 2000 об/мин |
| Степень сжатия | 6,5 |
| Число цилиндров | 8 |
| Число клапанов | 16 |
| Клапаный механизм | OHV |
| Материал блока цилиндров | чугун |
| Материал ГБЦ | алюминевая |
| Диаметр цилиндров | 100 мм. |
| Ход поршня | 95 мм. |
| Расположение цилиндров | V-образное под 90o |
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |
| Система питания | Карбюратор К-88 |
| Система питания | закрытая |
| Рекомендуемое топливо | А-66 или А-72 |
| Трансмиссия | |
| Сцепление | сухое, однодисковое, с пружинным гасителем крутильных колебаний. |
| Коробка передач | механическая, 5-ступенчатая |
| Главная передача | двойная, с парой конических зубчатых колес, передаточное — 6,32 |
| Подвеска | |
| Подвеска передняя | полу-эллиптическая рессора с телескопическими амортизаторами |
| Подвсека задняя | балансирная на полу-эллиптических рессорах |
| Мосты | планетарные, с полуосями и дифференциалами |
| Привод | карданный, механический |
| Карданов | 2 |
| Тормозная система | колодочная, барабанного типа |
| Привод тормозов | механический |
| Рулевой механизм | глобоидальный, червячный, с тремя гребнями на ролике |
| Передаточное число | 23,5 |
| Общие характеристики | |
| Максимальная скорость без прицепа | 90 км/ч. |
| Расход топливана 100 км. | 29 л. |
| Объём топливного бака | 175 л. |
| ЗИЛ-130 | базовый автомобиль (как бортовой, так и универсальное шасси), первый серийный вариант с двигателем ЗИЛ-130 мощностью 148 л. с. |
| ЗИЛ-130-66 | модификация 1966 года, с увеличенной до 150 л.с. мощностью двигателя и рядом усовершенствований в конструкции. |
| ЗИЛ-130-76 | базовый вариант образца 1976 года. Грузоподъёмность увеличена до 6 тонн |
| ЗИЛ-130-80 | модификация 1980 года, укомплектованная тремя независимыми тормозными системами |
| ЗИЛ-130А | грузовик с бортовой платформой, предназначенный для постоянного использовании в качестве тягача, с прицепом схожей грузоподъёмности. |
| ЗИЛ-130Б | специальное шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа |
| ЗИЛ-130В | седельный тягач; «ЗИЛ-130ВТ» — седельный тягач с усиленным задним мостом. |
| ЗИЛ-130Г | бортовой и универсальное шасси, длиннобазный (с базой 4,5 м). |
| ЗИЛ-130ГУ | особо длиннобазный (5,6 м), с использованием узлов от «ЗИЛ-133/Г1». |
| ЗИЛ-130Д1 | шасси под промышленные самосвалы «ЗИЛ-ММЗ-555» и «ЗИЛ-ММЗ-4502». |
| ЗИЛ-130Д2 | шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под промышленные самосвалы-тягачи «ЗИЛ-ММЗ-555А» и «ЗИЛ-ММЗ-45022». |
| ЗИЛ-136И | автомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с. |
| ЗИЛ-136ИГ | длиннобазный (база 4,5 м) автомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с. |
| ЗИЛ-130К | шасси с двигателем «ЗИЛ-157Д» мощностью 110 л. с., под промышленные самосвалы «ЗИЛ-ММЗ-555К» и «ЗИЛ-ММЗ-45021» (колёсная база 3,3 м). |
| ЗИЛ-138, 138А, 138И | газобаллонные версии 130-го, предназначенные для работы на сжиженном газе. |
| Наименование | Автомобиль ЗИЛ-130 | Сядельный тягач ЗИЛ-130В1 | Автомобиль ЗИЛ-130Г | Шасси самосвала ЗИЛ-130Д1 | Шасси самосвала ЗИЛ-130Б2 |
Основные данные | |||||
| Полезная нагрузка в кг: | |||||
| с платформой | 5000 | — | 5000 | 4500 | 4000 |
| шасси | 5600 | — | 5700 | 5485 | 5475 |
| Нагрузка на седло в кг | — | 5400 | — | — | — |
| Масса (вес) прицепа или полуприцепа с грузом в кг. не более | 8000 | 12400 | 8000 | — | 8000 |
| Масса* (вес) снаряженного автомобиля в кг | 4300 | 3860 | 4575 | 3690 | 3700 |
| Полная масса (вес)автомобиля (с полезной нагрузкой, снаряжением, заправкой, с водителем и двумя пассажирами) в кг: | |||||
| без прицепа или полуприцепа | 9525 | — | 9800 | 9400** | 9400** |
| с прицепом или полуприцепом | 17525 | 16485 | 17800 | — | 17400 |
| Распределение массы снаряженного автомобиля в кг: | |||||
| на переднюю ось | 2120 | 2115 | 2275 | — | — |
| на задний мост | 2180 | 1745 | 2300 | — | — |
| Распределение полной массы с грузом в кг: | |||||
| на переднюю ось | 2575 | 2485 | 2890 | 2900 | 2900 |
| на задний мост | 6950 | 7000 | 6910 | 6500 | 6500 |
Размеры в мм (см. рис.) | |||||
| Длина А | 6675 | 5280 | 7610 | 5280 | 6150 |
| Ширина Б | 2500 | 2360 | 2500 | 2360 | 2360 |
| Высота В по кабине (без груза) | 2400 | 2400 | 2400 | 2400 | 2400 |
| Расстояние Г от передней оси автомобиля до задней стенки кабины | 1643 | 1643 | 1643 | 1643 | 1643 |
| Расстояние Д от переднего буфера до передней оси автомобиля | 1075 | 1075 | 1075 | 1075 | |
| База Е автомобиля | 3800 | 3300 | 4500 | 3300 | 3800 |
| Расстояние И от оси задних колес до заднего конца рамы | 1462 | 902 | 1710 | 902 | 1117 |
| Погрузочная высота С платформы без груза | 1450 | — | 1450 | — | — |
| Внутренняя высота К платформы | 575 | — | 575 | — | — |
| Внутренняя ширина Н платформы | 2326 | — | 2326 | — | — |
| Внутренняя длина М платформы | 3752 | — | 4686 | — | — |
| Колея Р задних колес (между серединами двойных скатов) | 1790 | 1790 | 1790 | 1790 | 1790 |
| Колея О передних колес (по грунту) | 1800 | 1800 | 1800 | 1800 | 1800 |
| Расстояние от оси отверстия под шкворень седельно-сцепного устройства до задней стенки кабины в мм | — | 1525 | — | — | — |
| Расстояние от поверхности дороги до опорной поверхности седла (без груза) в мм | — | 1245 | — | — | — |
Эксплуатационные данные | |||||
| Максимальная скорость автомобиля с полезной нагрузкой в км/ч | 90 | 80 (сполуприцепом) | 90 | 90 | 90 |
| Путь торможения автомобиля с полной массой без прицепа, движущегося со скоростью 30 км/ч на горизонтальном участке сухой дороги с асфальтированным или бетонным покрытием под действием рабочего тормоза в м | 11 | 13 (с полуприцепом) | 11 | 11 | 11 |
| Контрольный расход топлива*** на 100 км пути по шоссе при скорости движения 30—40 км/ч и полной нагрузке в л | 28 | 35 (с полуприцепом) | 28 | 28 | 28 |
| Габаритный радиус поворота по точке автомобиля, наиболее удаленной от центра поворота, в м | 8,9 | 8 | 10,1 | 8 | 8,9 |
| Дорожный просвет при полной нагрузке 5000 к гс в мм | 270 | 270 | 270 | 270 | 270 |
| Углы света в град: | |||||
| передний | 38 | 38 | 38 | 38 | 38 |
| задний | 27 | 47 | 22 | 47 | 33 |
Двигатель | |||||
| Модель и тип | ЗИЛ-130, V-образный, четырехтактный карбюраторный, верхнеклапанный | ||||
| Расположение цилиндров | под углом 90 градусов | ||||
| Число цилиндров | 8 | ||||
| Диаметр цилиндров и ход поршня в мм | 100х95 | ||||
| Рабочий объем цилиндров в л | 6 | ||||
| Степень сжатия | 6,5 | ||||
| Номинальная мощность при 3200 об/мин в л.с., не менее | 150 | ||||
| Максимальный крутящий момент в кгс*м, не менее | 41 | ||||
| Минимальный удельный расход топлива в г/л. с. ч. | 240 | ||||
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 | ||||
| Нумерация цилиндров (счет ведется от вентилятора двигателя): | |||||
| правая группа | 1-2-3-4 | ||||
| левая группа | 5-6-7-8 | ||||
| Сухая масса (вес) двигателя со сцеплением, коробкой передач, стояночным тормозом, компрессором, насосом гидроусилителя рулевого управления и вентилятором в кг | 640 | ||||
| Блок цилиндров | Чугунный, с легкосъемными вставными мокрыми гильзами, с кислотоупорной вставкой в верхней части гильзы и резиновыми уплотняющими кольцами в нижней ее части | ||||
| Головки цилиндров | Две, из алюминиевого сплава, со вставными седлами и направляющими клапанов | ||||
| Поршни | Из алюминиевого сплава, форма юбки овальная | ||||
| Поршневые кольца | Три компрессионных — чугунные (два верхних хромированные) и одно маслосъемное, стальное, составное, хромированное | ||||
| Поршневые пальцы | Стальные, плавающие, пустотелые | ||||
| Шатуны | Стальные, двутаврового сечения, со смазкой поршневого пальца разбрызгиванием | ||||
| Шатунные и коренные подшипники | Тонкостенные, взаимозаменяемые, сталеалюминневые вкладыши (стальная лента, алюминиевый сплав) | ||||
| Коленчатый вал | Стальной, кованый, пятиопорный, с каналами для смазки; шейки с грязеуловителями | ||||
| Маховик | Чугунный, снабжен стальным зубчатым венцом для пуска двигателя от стартера | ||||
| Распределительный вал | Стальной, пятнопорный | ||||
| Фазы газораспределения****: | |||||
| открытие впускного клапана | 31° до в. м. т. | ||||
| закрытие впускного клапана | 83° после н. м. т. | ||||
| открытые выпускного клапана | 67° до н. м. т. | ||||
| закрытие выпускного клапана | 47° после в. м. т. | ||||
| Привод распределительного вала | Парой шестерен с косыми зубьями; ведомая шестерня чугунная | ||||
| Клапаны | Верхние, расположены в головках блока цилиндров в один ряд наклонно к оси цилиндров; приводятся в действие от одного распределительного вала при помощи толкателей, штанг, коромысел. Выпускные клапаны пустотелые, охлаждаемые, с жаростойкой наплавкой посадочного седла, имеют механизм для принудительного проворачивания клапана во время работы | ||||
| Толкатели | Механические, стальные, с наплавкой из специального чугуна | ||||
| Коромысла клапанов | Кованые или литые, стальные с бронзовой втулкой | ||||
| Механизм вращения выпускного клапана | Принудительный, шарикового типа | ||||
| Газопроводы | Впускной газопровод из алюминиевого сплава, общий для обоих рядов цилиндров, снабжен водяной рубашкой для подогрева топливной смеси, расположен между головками блока; выпускные — чугунные, по одному с каждой стороны блока двигателя | ||||
Система смазки | |||||
| Система смазки | Смешанная: под давлением и разбрызгиванием с охлаждением масла в радиаторе | ||||
| Масляный насос | Шестеренчатый, двухсекционный, расположен с правой стороны блока цилиндров. Верхняя секция насоса подает масло через масляный фильтр в систему смазки двигателя. Редукционный клапан верхней секции отрегулирован на давление 3,2 кгс/см2 (не менее). Нижняя секция насоса подает масло в масляный радиатор; перепускной клапан нижней секции отрегулирован на давление 1,2 кгс/см2 | ||||
| Масляный фильтр | Центробежный с реактивным приводом (полнопоточная центрифуга), включен в масляную систему последовательно | ||||
| Масляный радиатор | Трубчатый, воздушного охлаждения, установлен перед водяным радиатором | ||||
| Вентиляция картера | Принудительная, отсосом картерных газов во впускной газопровод через специальный клапан; свежий воздух поступает через воздушный фильтр маслоналивной горловины | ||||
Система питания | |||||
| Подача топлива | Принудительная, диафрагменным герметизированным насосом | ||||
| Топливо | Автомобильный бензин А-76, ГОСТ 2084—67 | ||||
| Топливный бак | Одни, емкостью 170 л, установлен под платформой, на левом лонжероне | ||||
| Топливный насос | Б10, диафрагменный, с рычагом для ручной подкачки топлива | ||||
| Подогрев топливной смеси | Во впускном газопроводе, имеющем водяную рубашку для подогрева смеси | ||||
| Фильтры очистки топлива: | |||||
| магистральный фнльтротстойник топлива | Щелевой, расположен на кронштейне топливного бака | ||||
| фильтр тонкой очистки топлива | С керамическим фильтрующим элементом, расположен на кронштейне перед карбюратором | ||||
| фильтр в топливном баке | Сетчатый, расположен на приемной трубке топливного бака | ||||
| Карбюратор | К-88А, двухкамерный, с падающим потоком смеси, имеет ускорительный насос и экономайзер | ||||
| Ограничитель максимального числа оборотов коленчатого вала двигателя | Пневмоиентробежный (центробежный датчик и исполнительный диафрагменный механизм с пневматическим приводом) | ||||
| Воздушный фильтр | ВМ-16, масляно-инерцнонный с двухступенчатой очисткой воздуха | ||||
| Система охлаждения | |||||
| Система охлаждения двигателя | Жидкостная, закрытая, с принудительной циркуляцией | ||||
| Радиатор | Трубчато-ленточный (змейковый) трехрядный***** | ||||
| Величина избыточного давления, обеспечиваемого клапаном, расположенным в пробке радиатора | 1 кгс/см2, что обеспечивает температуру кипения воды при 119° С | ||||
| Термостат | С твердым наполнителем, установлен в выпускном патрубке водяной рубашки | ||||
| Жалюзи | Створчатые, вертикальные, управляются из кабины водителя | ||||
| Водяной насос | Центробежный, приводится ремнем вместе с вентилятором от шкива коленчатого вала | ||||
| Вентилятор | Шестилопастный с отогнутыми концами лопастей | ||||
Сцепление | |||||
| Тип | Однодисковое, сухое, с пружинным гасителем крутильных колебаний (демпфером) на ведомом диске | ||||
| Фрикционные накладки | Из асбестовой композиции | ||||
| Число пар трущихся поверхностей | 2 | ||||
Коробка передач | |||||
| Тип | Механическая, с пятью передачами для движения вперед и одной для движения назад, с двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач | ||||
| Передаточные числа: | |||||
| первой передачи | 7,44 | ||||
| второй передачи | 4,1 | ||||
| третьей передачи | 2,29 | ||||
| четвертой передачи | 1,47 | ||||
| пятой передачи | 1 | ||||
| заднего хода | 7,09 | ||||
Карданная передача | |||||
| Карданные валы | Два, открытого типа, с промежуточной опорой на раме | ||||
| Карданные шарниры | Три, на игольчатых подшипниках | ||||
Задний мост | |||||
| Картер заднего моста | Стальной, штампованный, сварной | ||||
| Главная передача | Двойная, с парой конических шестерен со спиральными зубьямн и парой цилиндрических шестерен с косыми зубьями | ||||
| Передаточное число главной передачи | 6,32 | ||||
| Дифференциал | Конический, с четырьмя сателлитами, симметричный | ||||
| Полуоси | Полностью разгруженные | ||||
Рама и подвеска | |||||
| Рама | Штампованная, клепаная, с лонжеронами швеллерного сечения, соединенными поперечинами | ||||
| Прицепное устройство****** | Сзади буксирный крюк с защелкой, впереди буксирные крюки | ||||
| Подвеска передней оси и заднего моста | На продольных полуэллиптических рессорах; передние концы передних и задних рессор закреплены на раме с помощью отъемных ушков и пальцев, задние концы рессор скользящие | ||||
| Амортизаторы | Гидравлические телескопические, двустороннего действия; установлены на передней подвеске | ||||
Передняя ось | |||||
| Балка передней оси | Двутаврового сечения | ||||
| Угол развала колес в градусах | 1 | ||||
| Схождение колес (разность расстояний между ободьями колес сзади и спереди на уровне оси колеса) в мм | 2-5 | ||||
| Поперечный наклон шкворня в град | 8 | ||||
| Продольный наклон шкворня без нагрузки | 1° 15′ (ЗИЛ-130, ЗИЛ-130Б2), 0°50′ (ЗИЛ-130В1), 1°30′ (ЗИЛ-130Г), 1° (ЗИЛ-130Д1) | ||||
Колеса и шины | |||||
| Колеса | Дисковые, 7,0—20, крепятся гайками на восьми шпильках | ||||
| Шины | Пневматические, камерные 260—508 или 260—508Р | ||||
| ЗИЛ-130, ЗИЛ-130Г, ЗИЛ-130В1 | ЗИЛ-130Д1, ЗИЛ-130Б2 | ||||
| Давлена в шинах колес в кгс/см2: | |||||
| передних | 3,5 | 3,5 | |||
| задних и запасного | 5 | 4,3 | |||
| Давление в шинах колес типа Р в кгс/см2: | |||||
| передних | 4,5 | 5 | |||
| задних и запасного | 6 | 5 | |||
Рулевое управление | |||||
| Рулевой механизм | С гидравлическим усилителем, расположенным в общем картере с рулевым механизмом; рабочая пара — винт с гайкой на циркулирующих шариках и рейка, зацепляющаяся с зубчатым сектором | ||||
| Насос гидроусилителя рулевого управления | Лопастный, двойного действия приводимый во вращение ремнем от шкива коленчатого вала | ||||
| Передаточное число рулевого механизма | 20 | ||||
| Наибольший угол поворота передних колес (внутреннего) в град: | |||||
| вправо | 34 | ||||
| влево | 36 | ||||
| Шарниры рулевых тяг | Шаровые; у поперечной тяги — саморегулирующиеся, у продольной — регулируемые | ||||
Тормоза | |||||
| Рабочие | Колодочные, барабанного типа, действуют на все колеса, привод пневматический | ||||
| Стояночный | Барабанного типа, действует на трансмиссию; привод механический | ||||
| Воздушный компрессор | Двухцилиндровый, с жидкостным охлаждением головки и блока | ||||
| Диаметр цилиндра и ход поршня в мм | 60х38 | ||||
| Поршни компрессора | Из алюминиевого сплава с плавающими поршневыми пальцами | ||||
| Производительность прн частоте вращения коленчатого вала компрессора 2000 об/мин и при противодавлении 7 кгс/см2 в л/мин | 220 | ||||
| Привод компрессора | Ремнем от шкива водяного насоса | ||||
| Смазка компрессора | От системы смазки двигателя под давлением и разбрызгиванием | ||||
| Регулятор давления | Шариковый | ||||
| Воздушные баллоны | Два, емкостью по 20 л | ||||
Электрооборудование | |||||
| Система электрооборудования | Однопроводная, отрицательные зажимы источников тока соединены с корпусом (массой) автомобиля | ||||
| Напряжение в сети в В | 12 | ||||
| Генератор | Г250-И1, переменного тока с встроенными кремниевыми выпрямителями, максимальная сила тока 40 А | ||||
| Регулятор напряжения | РР350-А, бесконтактный полупроводниковый | ||||
| Аккумуляторная батарея | Одна, 12 В 6 СТ-90-ЭМС; емкостью 90 Ач при 20-часовом режиме разряда | ||||
| Стартер | СТ130-А1, электрический, 12 В, постоянного тока, последовательного возбуждения, мощностью 1,5 л.с. с электромагнитным приводом и муфтой свободного хода | ||||
| Распределитель зажигания | Р4-Д с автоматической регулировкой опережения зажигания — центробежным и вакуумным регуляторами | ||||
| Катушка зажигания | Б114 | ||||
| Транзисторный коммутатор с добавочным сопротивлением СЭ107 | ТК102 | ||||
| Свечи зажигания | А15-БС или А15-СС, резьба М14х1,25 мм | ||||
| Комбинированный выключатель зажигания и стартера | ВК350, с замком, включается при помощи ключа | ||||
| Фары | Две, ФГ122-Г, с двухиитевыми лампами 50 + 40 Вт | ||||
| Подфарники и передние указатели поворота | Два, ПФ101-Б с двухиитевыми лампами 21+6 св (нить 21 св — указатель поворота, нить 6 св — габаритный свет) | ||||
| Задние фонари | Два (правый — ФП101-Б, левый — ФП101) с двумя лампами 21 и З св в каждом (лампа 21 св — указатель поворота и торможения, лампа 3 св — габаритный свет и освещение номерного знака) | ||||
| Переключатель указателей повороте | П105-А укреплен на рулевой колонке, включается от руки, а выключается автоматически | ||||
| Прерыватель указателей поворота | РС57 | ||||
| Центральный переключатель света | П44-А, на три положения | ||||
| Ножной переключатель света | П53-Б, на два положения | ||||
| Выключатель сигнала торможения | Пневматический, размещен в тормозном кране | ||||
| Звуковой сигнал | С44, электрический*******, вибрационный безрупорный, установлен под капотом двигателя | ||||
| Подкапотная лампа | ПД308, с выключателем на лампе | ||||
| Штепсельная розетка переносной лампы | 47К, крепится в кабине на левой боковой панели | ||||
| Штепсельная розетка прицепа | ПС300, семиклеммовая, расположена на задней поперечине рамы | ||||
| Предохранители | ПР2-Б, биметаллический, кнопочный на 20 А в цепи сигнала и штепсельной розетки переносной лампы; биметаллический на 20 А в цепи центрального переключателя, два (ПР510) биметаллических по 6 А в цепях электродвигателя отопителя, контрольно-измерительных приборов и прерывателя указателей поворотов | ||||
| Электродвигатель отопителя кабины | МЭ226-Б, мощностью 35 Вт с дополнительным сопротивлением СЭ300 | ||||
| Датчик аварийного перегрева охлаждающей жидкости | ТМ102, размещен в верхнем бачке радиатора | ||||
Контрольные приборы | |||||
| Спидометр | Со стрелочным указателем скорости и суммарным счетчиком пройденного пути | ||||
| Указатель давления масла в системе смазки двигателя | Мембранный, непосредственного действия | ||||
| Указатель температуры охлаждающей жидкости | Электрический, градуированный до 120° С, снабжен датчиком, установленным в водяном канале впускной трубы | ||||
| Указатель уровня топлива | Электрический реостатного типа, с датчиком БМ117-А, установленным на баке, действует только при включенном зажигании | ||||
| Амперметр | Со шкалой 30—0—30 А | ||||
| Манометр для контроля давления воздуха в системе пневматического привода тормозов | Двухстрелочный; верхняя стрелка показывает давление в воздушных баллонах, нижняя — давление в тормозных камерах | ||||
Кабина и платформа | |||||
| Кабина | Цельнометаллическая, закрытая трехместная; имеет панорамное ветровое стекло | ||||
| Отопление кабины | Жидкостное, от системы охлаждения двигателя; с центробежным вентилятором; ручка управления заслонкой канала отопителя расположена на щите кабины | ||||
| Вентиляция кабины | Через опускающиеся стекла дверей, поворотные форточки и вентиляционные люки в крыше | ||||
| Сиденья | Сиденье водителя регулируемое; пассажирское сиденье двухместное нерегулируемое. Подушки из губчатой резины | ||||
| Стеклоочиститель | Пневматический, двухщеточный | ||||
| Устройство для обмыва ветрового стекла | Водяное, с ножным приводом, с двумя распылителями | ||||
| Платформа | Деревянная с тремя откидными бортами******** | ||||
| ЗИЛ-130 | ЗИЛ-130Г | ||||
| Внутренние размеры платформы в мм: | |||||
| Длина | 3752 | 4686 | |||
| ширина | 2326 | 2326 | |||
| высота | 575 | 575 | |||
| Погрузочная высота пола платформы без груза в мм | 1450 | 1450 | |||
Пусковой подогреватель ********* | |||||
| Тип | Жидкостный | ||||
| Топливо | Автомобильный бензин, применяемый для двигателя | ||||
| Емкость топливного бака в л | 2 | ||||
| Расход топлива в кг/ч | 2 | ||||
| Производительность в ккал/ч | 14000 | ||||
| Воспламенение топлива в котле подогревателя | Свечой накаливания | ||||
| Источник энергии для воспламенения топлива | Аккумуляторная батарея автомобиля | ||||
| Максимальная мощность, потребляемая электродвигателем вентилятора, в Вт | 42 | ||||
Заправочные емкости в л | |||||
| Система смазки двигателя с масляным радиатором | 85 | ||||
| Система охлаждения двигателя: | |||||
| без отопителя и подогревателя | 26 | ||||
| с отопителем и подогревателем | 29 | ||||
Основные данные для регулировок и контроля | |||||
| Зазор между стержнем клапана и коромыслом двигателя для впускного и выпускного клапанов на холодном двигателе в мм | 0,25-0,3 | ||||
| Зазор между контактами прерывателя в мм | 0,3-0,4 | ||||
| Зазор между электродами свечей зажигания в мм | 0,85,-1 | ||||
| Давление масла в системе смазки прогретого нового двигателя при скорости движения автомобиля 40 км/ч на прямой передаче в кгс/см2 | 2,4 | ||||
| Минимально допустимое давление масла в двигателе, прогретом до рабочей температуры на холостом ходу в кгс/см2 | 0,5 | ||||
| Минимально допустимое давление масла в эксплуатации при скорости автомобиля 40 км/ч на прямой передаче в кгс/см2 | 1 | ||||
| Давление воздуха в системе пневматического привода тормозов в кгс/см2 | 6-7,7 | ||||
| Нормальная температура жидкости в системе охлаждения двигателя в °С | 80-95 | ||||
| Нормальный прогиб приводных ремней вентилятора, водяного насоса гидроусилителя рулевого управления- и генератора под действием усилия 4 кгс в мм | 8-14 | ||||
| Нормальный прогиб приводного ремня компрессора под действием уснлня в кгс в мм | 5-8 | ||||
| Свободный ход конца тормозной педали при установке одинарного крана в мм | 20-30 | ||||
| Свободный ход конца тормозной педали при установке комбинированного крана в мм | 40-60 | ||||
| Расстояние от педали тормоза до пола при полном нажатии на педаль в мм | 10-30 | ||||
| Ход штоков тормозных камер в мм: | |||||
| передних | 15-25 | ||||
| задних | 20-30 | ||||
| Свободный ход педали сцепления в мм | 35-50 | ||||
| Полный ход педали сцепления в мм, не менее | 180 | ||||
ЗИЛ-130 серийный грузовой автомобиль СССР
ЗИЛ-130 серийный грузовик 1962—2014 гг.
| ЗИЛ-130 | базовый автомобиль (как бортовой, так и универсальное шасси), первый серийный вариант с двигателем ЗИЛ-130 мощностью 148 л. с. |
| ЗИЛ-130-66 | модификация 1966 года, с увеличенной до 150 л.с. мощностью двигателя и рядом усовершенствований в конструкции. |
| ЗИЛ-130-76 | базовый вариант образца 1976 года. Грузоподъёмность увеличена до 6 тонн |
| ЗИЛ-130-80 | модификация 1980 года, укомплектованная тремя независимыми тормозными системами |
| ЗИЛ-130А | грузовик с бортовой платформой, предназначенный для постоянного использовании в качестве тягача, с прицепом схожей грузоподъёмности. |
| ЗИЛ-130Б | специальное шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа |
| ЗИЛ-130В | седельный тягач; «ЗИЛ-130ВТ» — седельный тягач с усиленным задним мостом. |
| ЗИЛ-130Г | бортовой и универсальное шасси, длиннобазный (с базой 4,5 м). |
| ЗИЛ-130ГУ | особо длиннобазный (5,6 м), с использованием узлов от «ЗИЛ-133/Г1». |
| ЗИЛ-130Д1 | шасси под промышленные самосвалы «ЗИЛ-ММЗ-555» и «ЗИЛ-ММЗ-4502». |
| ЗИЛ-130Д2 | шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под промышленные самосвалы-тягачи «ЗИЛ-ММЗ-555А» и «ЗИЛ-ММЗ-45022». |
| ЗИЛ-136И | автомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с. |
| ЗИЛ-136ИГ | длиннобазный (база 4,5 м) автомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с. |
| ЗИЛ-130К | шасси с двигателем «ЗИЛ-157Д» мощностью 110 л. с., под промышленные самосвалы «ЗИЛ-ММЗ-555К» и «ЗИЛ-ММЗ-45021» (колёсная база 3,3 м). |
| ЗИЛ-138, 138А, 138И | газобаллонные версии 130-го, предназначенные для работы на сжиженном газе. |
фотография ЗИЛ-157
ЗИЛ-130. В 1953 году на ЗиСе начались проектные работы над опытным грузовиком ЗИС-125(заводской индекс ЗИС-125М). Этот автомобиль и стал прототипом 130-го. Первые образцы собрали в 1957 году. Серийное производство запустили в 1962 году, а спустя пару лет в 1964 году наладили массовый выпуск.
фотография ЗИС-125
«ЗИС-125» постоянно совершенствовался, и в 1956 году собрали его новую версию уже с другой внешностью и под индексом «ЗИЛ-130».
фотография ЗИС-130 опытные образцы
фотография ЗИЛ-130В полуприцеп
Для организации выпуска грузовика «ЗИЛ-130» была проделана огромная работа. Достаточно сказать, что только штампов было изготовлено около 3600 шт. И это не считая 10 тысяч различных приспособлений, более 37 тысяч наименований различного специализированного инструмента. Постановка на конвейер автомобилей «ЗИЛ-130» и V-образных двигателей к ним привели смежные отрасли к необходимости освоения в производстве высокооктанового топлива, новых сортов моторных масел, рабочих жидкостей, а также принципиально новых лакокрасочных и обивочных материалов, резинотехнических изделий и пластмасс.
Конструкция и технология производства 130-го привнесли в автомобильную отрасль СССР ряд приоритетов. С автомобилем «ЗИЛ-130» в отечественную автомобильную индустрию пришли: гидроусилитель рулевого управления, синхронизированная коробка передач с косозубыми шестернями постоянного зацепления, новая конструкция шарниров карданной передачи, трехместная кабина (предыдущие были двухместными), система обмыва ветрового стекла, предпусковой подогреватель двигателя и др.
В 1959 году были произведены заводские испытания новых грузовиков, затем приемочные, а в 1961-1962 гг. завод должен был без остановки производства перейти на выпуск автомобилей ЗиЛ-130 и ЗиЛ-131.Первые 5 предсерийных «ЗИЛов-130» были изготовлены в 1962 году. Для опытной эксплуатации их передали на Ярославский шинный завод. «Почти серийные» автомобили начали сходить с конвейера в 1963 году, но массовый выпуск начался только 1 октября 1964 года, когда полностью завершилась генеральная реконструкция завода.
фотография ЗИЛ-130Г прицеп 1966-1974 гг.
Автомобили первых серийных выпусков поступили в автотранспортные предприятия Москвы, Тулы, Ялты, Ярославля и Душанбе. Почти всех поражало необычно красивое для грузовиков того времени внешнее оформление: панорамные ветровые стекла, капот аллигаторного типа, обтекаемые крылья с плавными обводами и выразительная светло-серая или белая решетка радиатора.
ЗИЛ-130 первый грузовой автомобиль ЗИЛа, который стали получил штатнуб гражданскую окраску — белый и голубой; до этого все грузовики этого производителя окрашивались в «военный» хаки.
Кузов машины представлял собой деревянную платформу с металлическими поперечными брусьями основания, с откидными задним и боковыми бортами. Предусматривалась установка надставных бортов и тента с каркасом. Трехместная кабина располагалась за двигателем. Сиденье водителя регулировалось по длине, высоте и наклону спинки.
Двигатель ЗИЛ-130
На автомобиль устанавливали 8-цилиндровый 4-тактный карбюраторный двигатель объемом 6 л, мощностью 150 л.с./3200 об и с крутящим моментом 402 Нм/1900 об. Максимальная скорость достигала 90 км/ч. Средний расход бензина А-76 при скорости 40 км/ч — 29 л на 100 км. Двигатель агрегатировался с 5-ступенчатой механической коробкой передач, имевшей синхронизаторы на 2, 3, 4 и 5-й передачах.
фотография двигатель ЗИЛ-130
Оснащение ЗИЛ-130
Грузоподъемность ЗИЛ-130 первых лет выпуска составляла 4 тонны, но поскольку они обладали большим запасом прочности, то уже в 1965 году ее увеличили до 5 тонн, а в 1977 году начали выпуск модернизированной модели — ЗИЛ-130-76, имевшей грузоподъемность 6 тн и способной буксировать прицеп с допустимой массой 8 тн при собственной массе 4300 кг. «76-й» отличался и внешне: у него была изменена облицовка радиатора и более низко располагались фары.
Рулевой механизм представлял собой винт с шариковой гайкой на циркулирующих шариках и поршень-рейку, зацепляющуюся с зубчатым сектором вала сошки; гидроусилитель — встроенный.
Передняя подвеска на продольных полуэллиптических рессорах с гидравлическими амортизаторами. Задняя включала в себя телескопические амортизаторы на продольных полуэллиптических рессорах, с дополнительными рессорами.
Тормоза барабанные на все колеса, с пневматическим приводом. Колеса — дисковые, обод 7,0-20, крепление на 8 шпильках. Размер стандартных шин 9.00R20 (260R508).
Модернизации ЗИЛ-130
Наиболее значительные модернизации ЗИЛ-130 были произведены в 1966 (ЗИЛ-130-66) и 1977 (ЗИЛ-130-76) годах. На базе «130-го» выпускались бортовые автомобили, фургоны, строительные и сельскохозяйственные самосвалы, автоцистерны, автокраны, пожарные машины и т.д. До 1986 года насчитывалось 35 версий данного грузовика с различными кузовами и оборудованием, отличавшихся колесной базой, типом привода, климатическим исполнением и комплектацией.
Машины первых опытных партий имели старые колеса с дисками от ЗИЛ-164А, инструментальный ящик, закрепленный сзади под платформой, маленькое круглое зеркало заднего вида (также от ЗИЛ-164А). Облицовка радиатора заметно отличалась от серийных машин, а капот не имел вентиляционных горизонтальных отверстий. Заднее стекло закрывалось защитной металлической сеткой. Выпускавшиеся серийно автомобили получили измененную облицовку радиатора и капот, два зеркала заднего вида прямоугольной формы на кронштейнах совершенно иной формы, новые диски колес с четырьмя отверстиями. Инструментальный ящик перенескли под платформу над бензобаком.
С февраля 1971 года автомобили стали оснащать платформой с пониженной высотой бортов (575мм против 685мм), таких же, как у длиннобазного ЗИЛ-130Г1. Внешне кузов ЗИЛ-130 стал ниже на одну доску — пять вместо прежних шести.С января 1974 года на передних крыльях появились повторители поворота оранжевого цвета. В конце того же года начали выпускаться шасси ЗИЛ-130АН с колесной базой 3800мм, и шасси ЗИЛ-130К (с базой 3300мм), оснащенные рядным шестицилиндровым двигателем ЗИЛ-157Д. Внешних отлдичий от аналогов с V-образными моторами эти автомобили не имели. Тогда же, в 1974 году, машины стали комплектоваться новыми зеркалами заднего вида большего размера (300х150мм против прежних 200х100мм).
С 1977 небольшими партиями начала изготавливаться модификация ЗИЛ-130ГУ с особо длинной базой (5600мм), предназначенная для перевозки длинномерных легковесных грузов. С 1978 года все автомобили семейства ЗИЛ-130 получили новую облицовку радиатора (старая — здесь и здесь). Исчез своеобразный козырек над фарами, подфарники стали устанавливаться над фарами. Изменилась и зрительно расширилась средняя часть облицовки, получив два ряда небольших прямоугольных отверстий. С июня 1980 года автомобили ЗИЛ-130, ЗИЛ-130В1, ЗИЛ-130Г, ЗИЛ-130Д, ЗИЛ-130Б, предназначенные для работы с прицепным составом, начали оснащать опознавательным знаком «Автопоезд» — три оранжевых фонаря на крыше кабины. С сентября 1992 года ЗИЛ-130 выпускается на Уральском автомоторном заводе (УАМЗ) в г.Новоуральск. Эти автомобили были упрощенным вариантом ЗИЛ-431410 с оперением, унифицированным с автомобилем ЗИЛ-131Н.
Огромной популярностью пользовались шасси «ЗИЛ-130» для изготовления всевозможных специализированных автомобилей. Фургоны и автоцистерны, топливозаправщики и буровые установки, автокраны и передвижные мастерские, пожарные, мусороуборочные, поливочно-моечные машины — различных моделей спецмашин на шасси 130-го существовало бессчётное количество.
В начале 80-х годов XX века была разработана газобаллонная модификация ЗИЛ-138, предназначенная для работы на смеси углеводородных газов пропан-бутан. Бензиновая система выполняла роль резервной. Кроме бортового автомобиля в семейство ЗИЛ-138 входили седельный тягач ЗИЛ-138В1 и шасси строительного самосвала ЗИЛ-138Д2.
фотография ЗИЛ-138
Фотографии ЗИЛ-130
фотография ЗИЛ-130Д1
фотография ЗИЛ-130 пожарная цистерна
фотография ЗИЛ-130ИГ
фотография ЗИЛ-130К
ЗИЛ-130 технические характеристики
ЗИЛ-130СОДЕРЖАНИЕ
1 Введение
2 История ЗИЛ-130
3 Технические характеристики ЗИЛ-130
4 Двигатель ЗИЛ-130
система охлаждения двигателя
система смазки двигателя
система питания двигателя
трансмиссия
тормозное управление
5 Кабина ЗИЛ-130
6 Обзор базовых и серийных модификаций
ВВЕДЕНИЕ
Автомобиль ЗИЛ-433360 производится акционерным обществом АМО ЗИЛ с 1990 г и является последовательной модернизацией автомобилей семейств ЗИЛ-130 и ЗИЛ-431410.
Автомобиль предназначен для перевозки грузов по любым автомобильным дорогам с твердым покрытием, а также по полевым дорогам, если состояние грунта обеспечивает его нормальную проходимость. Автомобиль изготовлен в исполнении по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от плюс 50 до минус 40 — °С относительной влажности воздуха до 80 % при 20 °С, запыленности воздуха до 1,5 г/м3‚’ средней скорости ветра до 20 м/с и в районах, расположенных на высотах до 3000 м над уровнем моря, при соответствующих изменениях тягово динамических качеств. Автомобиль рассчитан на эксплуатацию при безгаражном хранении.
На базе автомобиля ЗИЛ-433360 выпускаются следующие его модификации.
Автомобильное шасси 433362, предназначенное для дооборудования специальными кузовами и установками.
Автомобильное шасси ЗИЛ—494560, предназначенное для дооборудования в строительный или сельскохозяйственный самосвал.
Седельный тягач ЗИЛ-442160, предназначенный для буксирования различных полуприцепов с грузом. Полная масса автопоезда. включая массу полуприцепа, 18 725 кг при эксплуатации по всем автомобильным дорогам.
Габаритные размеры автомобиля показаны на рис.1. Автомобиль ЗИЛ-433360 продолжает развитие грузовых автомобилей семейств ЗИЛ-130, ЗИЛ-431410 и отличается от них, прежде всего, установкой новой кабины по типу ЗИЛ-4331.
ЗИЛ-130 заводИСТОРИЯ ЗИЛ-130
Первые упоминания о ЗИЛ-130 относятся 1956 году. На нем устанавливался 6 цилиндровый двигатель, доставшийся от предыдущей модели. После череды экспериментов сердцем ЗИЛ-130 стал V образный 8 цилиндровый силовой агрегат мощностью 150 л/с. Ходили слухи, что мотор взяли от лимузина ЗИЛ-111, это полуправда. Некоторые инженерные решения у них были общие.
ЗИЛ-130 был необычным во всех отношениях. Синхронизированная коробка передач, гидроусилитель руля, просторная 3 местная кабина с панорамным ветровым стеклом, непривычная плавность хода. Но главное внешний вид.
Даже в Америке подобный дизайн только начинал входить в моду. Изучение передового опыта влетело в копеечку. Для ЗИЛА закупались лучшие образцы заокеанского автопрома но преклонения перед западом не было. Американцев вгоняли в хвост и в гриву по 3-4 тысячи километров. Производство ЗИЛ-130 работало как часы из ворот сборочного цеха выходило ежедневно в среднем 300 автомобилей.
ЗИЛ-130 конвеерОсновные данные ЗИЛ-130
Тип автомобиля Грузовой
Тип двигателя карбюраторный четырехтактный
Грузоподъемность 6000
Пассажировместимость мест 3
Собственная масса кг 4980
Полная масса кг 10980
Габарит мм
длинна 6675
ширина 2500
высота 2350
база мм 3800
Колея мм
передних колес 1800
задних колес 1790
Минимальный радиус поворота м 8,0
Максимальная скорость км/ч 90
Минимальный дорожный просвет мм 270
ДВИГАТЕЛЬ ЗИЛ-130
Двигатель является сложным и дорогостоящим агрегатом и его ремонт требует специального оборудования и высокой квалификации обслуживающего персонала.
Техническое обслуживание двигателя включает диагностирование основных показателей работы двигателя, которое позволяет определить техническое состояние двигателя.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ
Основные данные ЗИЛ-130
Количество цилиндров 8
Расположение цилиндров V образное
Порядок работы 1-5-4-2-6-3-7-8
Литраж л 6,000
Степень сжатия 6,5
Мощность квт (л,с) 110
(150)
Число оборотов в минуту при максимальной мощности 3100
Система охлаждения двигателя
Система охлаждения двигателя, жидкостная закрытого типа, с принудительной циркуляцией охлаждающей жидкости.
Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 75…95 градусов.
В прогретом двигателе охлаждающая жидкость засасывается из радиатора в жидкостной насос и под определенным давлением по двум патрубкам насоса подается в левый и в правый блоки цилиндров и проходя через окна в межцилиндровых перегородках, охлаждает гильзы цилиндров.
система охлажденияСИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЗИЛ-130
СМАЗОЧНАЯ СИСТЕМА
В смазочную систему (рис. 3.5) входят: маслоналивная горловина, поддон “картера, масляныи насос с маслоприемником.
фильтры, масляный радиатор, трубопроводы, каналы, маслоизмерительный стержень и система вентиляции картера.
В изучаемых двигателях применяют комбинированную смазочную систему, при которой наиболее нагруженные детали смазываются под давлением, а остальные разбрызгиванием и самотеком.
Масло из масляного картера через маслоприемник засасывается масляным насосом и поступает из нагнетательной секции насоса в масляный фильтр и далее через главную масляную магистраль к
подшипникам коленчатого и распределительного валов. Затем по каналам в блоке и головках цилиндров подается к осям коромысел, коромыслам и в компрессор (в двигателях ЗИЛ—130 и —645).
Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опорные шейки распределительного вала,
Ось и коромысла клапанов, валы привода распределителя зажигания и масляного насоса компрессор.
зеркало цилиндров и поршневые пальцы смазываются разбрызгиванием. Распределительные шестерни, стержни клапанов, толкатели и кулачки распределительного вала смазываются самотеком.
Для поддержания давления масла в заданных пределах в системе смазки имеются предохранительные и перепускные клапаны.
система смазкиСИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ
Система питания Двигателя включает в себя приборы и устройства, предназначенные для хранения запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода продуктов сгорания. В систему питания (рис. 441) карбюраторного двигателя входят: карбюратор, топливный бак, топливные фильтры, топливный насос, топливопроводы, воздухоочиститель, впускной и выпускной трубопроводы, глушитель.
На двигателях 3М3—53-11 и ЗИЛ—130 установлены двухкамерные карбюраторы соответственно К-126Б и К-88АМ.
система питания двигателяТРАНСМИССИЯ
сцепление ЗИЛ-130Сцепление (рис. 7.1,а) на изучаемых автомобилях фрикционное, однодисковое, размещено в кожухе 12, прикрепленном к маховику 3, который выполняет функцию ведущего диска сцепления. Внутри кожуха имеются следующие детали: ведомый диск 4,нажимной диск 5, который соединен с кожухом при помощи выступов на диске (у автомобиля ГАЗ-5342) или пружинных пластин (у автомобилей ЗИЛ-431410 и ЗИЛ—645), обеспечивающих осевое перемещение диска относительно кожуха для выключения сцепления; рычаги 6 выключения сцепления, шарнирно установленные на игольчатых подшипниках. Ведомый стальной диск 4 с прикрепленными к нему фрикционными накладками через гаситель крутильных колебаний соединен с установленной на шлицах ведущего вала коробки передач ступицей 7. Гаситель крутильных колебаний обеспечивает плавность включения сцепления и быстрое гашение крутильных колебаний за счет упругости пружин 10 и трения между дисками 9 гасителя и ведомым диском.
сцеплениеТОРМОЗНОЕ УПРАВЛЕНИЕ
На автомобилях ЗИЛ применяют тормозную систему с пневматическим Приводом (рис. 10.5), которая включает в себя колесные тормозные механизмы и контуры пневматического привода рабочей, стояночной и запасной тормозных систем. Тормозная система автомобиля ЗИЛ-4331, кроме того, включает в себя тормозной механизм и контур пневматического привода вспомогательной тормозной системы (моторный тормоз).
Тормозные механизмы (рис. 10.6) рабочей тормозной системы установлены на всех колесах. Тормозные механизмы задних колес являются общими для рабочей, стояночной и запасной тормозных систем.
Тормозные механизмы установлены на суп’портах, которые крепятся к фланцам поворотных цапф переднего моста болтами, а к фланцам картера заднего моста заклепками. На эксцентриковых осях, закрепленных в суппорте, установлены тормозные колодки 2 с фрикционными накладками. Оси 8 колодок имеют эксцентрические опорные поверхности, позволяющие правильно сцентрировать их с тормозным барабаном 7. При торможении колодки раздвигаются разжимным кулаком 4, а при растормаживании стягиваются пружинами.
Вал 15 разжимного кулака (рис. 10.7) вращается в прикрепленном болтами к суппорту кронштейне. На шлицевом конце вала установлен регулировочный рычаг с размещенными внутри него червячной шестерней 16 и червяком 14, закрепленным фиксатором 17. Регулировочный рычаг при помощи вилки 11 с пальцем 12
и штока соединен с мембраной 3, установленной между корпусом и крышкой тормозной камеры, и обеспечивает уменьшение зазоров между тормозными колодками и барабаном, увеличивающихся в результате износа фрикционных накладок.
тормозное управлениеКАБИНА ЗИЛ-130
Кабина автомобилей ЗИЛ-433360 — цельнометаллическая, трёхместная, с целым панорамным неоткрывающимся стеклом ветрового окна типа «Триплекс».
Двери кабины имеют спускающиеся стекла и поворотные стекла форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.
Двери кабины, левая и правая, имеют замки, открывающиеся снаружи ключом, & изнутри ручкой. Стопор замка в нижнем положении блокирует открытие дверей снаружи.
Для открытия поворотной форточки двери необходимо повернуть ручку-запор, нажав предварительно на ее кнопку. Стеклоочиститель ветрового окна кабины с электроприводом. Сиденье водителя снабжено механизмом подрессоривания с регулировкой жесткости в зависимости от веса водитель перед посадкой на сиденье необходимо вращением ручки 2 установить указатель 3 против цифры на шкале, соответствующей весу водителя. Подвеска может быть заблокирована, при этом сиденье фиксируется в единственном (по высоте) положении.
Регулировкой предусмотрено несколько фиксированных положений спинки и подушки сиденья. Виды регулировок показаны на рис. 6.
Отопитель кабины предназначен для подачи тёплого воздуха в Кабину и обогрева стекла ветрового окна в случае его замерзания.
Оперение автомобиля — интегрального типа, откидывается в перед.
кабина ЗИЛ- 2014ОБЗОР БАЗОВЫХ И СЕРИЙНЫХ МОДИФИКАЦИЙ
Самый первый АМО ЗИЛ
АМО 1 первый
ZIL -005
АМО-ЗИЛ
Ракетная установка
ЗИС-150
ЗИЛ-157
ЗИЛ-130
ЗИЛ-133
ЗИЛ-133ГЯ
ЗИЛ-131
ЗИЛ-4331
ЗИЛ-43276 Т
ЗИЛ-433180
ЗИЛ-5310
ЗИЛ-ТАПИР
ЗИЛ-4329 В1Смотрите следующие статьи
Автомобиль ЗиЛ-130 фото, история, | Модельный блог
Запущенный в производство на московском заводе ЗиС, сразу после Великой Отечественной войны, грузовик ЗиС-150 оказался довольно не удачным. Он по многим параметрам уступал аналогичным автомобилям.
ОГЛАВЛЕНИЕ СТАТЬИ
История создания
Модернизированная версия ЗИЛ-164 кардинально не меняла ситуацию, нужна была новая, принципиальная новая машина. В 1953г. на заводе ЗиС начали разработку новой машины под обозначением ЗиС-125, в конструкторской документации она значилась как ЗиС-150М. В процессе работы создали несколько прототипов, один из них, собранный в 1956 году, получил обозначение ЗиЛ-130. Изначально автомобиль имел экспериментальный карбюраторный V-образный, шести цилиндровый двигатель, рабочим объемом 5,2 л и мощностью 135 л.с. Однако на следующий прототип, изготовленный в 1957г. установили форсированный двигатель от ЗиЛ-150, но он часто перегревался, и было принято решение о разработке нового мотора. На основе силового агрегата правительственного лимузина ЗиЛ-111, был создан V-образный, восьмицилиндровый, рассчитанный на бензин А-76, двигатель мощностью 150 л.с.По тем временам, автомобиль получился очень передовым. Его оснастили гидроусилителем руля, синхронизированной коробкой передач, предпусковым подогревателем двигателя, а просторная трехместная кабина с панорамным стеклом, по тем временам, получилась очень комфортабельной. Она была оборудована хорошим отопителем, а для вентиляции в крыше имелось два люка. К тому же машина имела непривычную для грузовиков плавность хода. Стоит отметить, что высота кузова ЗиЛ-130 составляла 1400мм, что равнялось высоте пола железнодорожного выгона. Это позволяло проводить погрузку и разгрузку без использования рамп и погрузчиков. На доводку и испытания автомобиля ЗиЛ-130 ушло шесть лет. В сентябре 1962г. была выпущена первая опытная партия грузовиков, а массовое серийное производство началось 1 октября 1964г. ЗиЛ-130 стал первым зиловским грузовиком, получившим вместо зеленой армейской окраски гражданскую — голубую с белым.
Автомобиль получился очень надежными и выносливым, его расчетный пробег до капитального ремонта составлял 300.000 км. В 1973г автомобилю ЗИЛ-130 был присвоен Знак качества. В июле 1975г. ЗиЛ-130 стали производить на Читинском автосборочном заводе. Без изменений автомобиль производился до 1976г. Затем с конвейера стал выходить ЗиЛ-130-76, от исходной модели он отличался увеличенной грузоподъемностью, до шести тонн, несколько модернизированным двигателем и коробкой передач. Изменилась облицовка радиатора и расположение световых приборов — фары с подфарниками поменялись местами. Но по сути это был все тот же ЗиЛ-130, главным недостатком которого, так и остался прожорливый бензиновый двигатель. В начале 1980-х была разработана модификация автомобиля, работающая на газе, бензиновая система осталась в качестве резервной. В 1986г автомобили семейства ЗиЛ-130 сменили индексы, в соответствие с новой маркировкой ЗиЛ-130 стал обозначаться ЗиЛ-431410. ЗиЛ-130 неплохо покупали за рубежом, он поставлялся более чем в сорок стран мира. При необходимости автомобиль мог оборудоваться английским дизелем Perkins, мощностью 140 л.с.А на дочернем предприятии «Автоэкспорта», в Финляндии, «Конела», ЗИЛ-130 оснащали третей не ведущей осью, что увеличивало грузоподъемность до 8 тонн. ЗиЛ-130 стал одним из самых массовых советских грузовиков. Его производство на московском заводе продолжалось до декабря 19994г. Ежедневный выпуск составлял порядка 300 автомобилей. За это время было выпущено 3 383 312 машин. С 1995г по 2010 ЗиЛ -130, под индексом «43140», производился на Уральском автомоторном заводе (УАМЗ).
Технические характеристики ЗиЛ-130:
Длина: 6675мм
Ширина: 2500мм
Высота: 2400мм
Клиренс: 275мм
Колесная формула: 4х2
Колесная база: 3800
Колея передняя: 1800мм
Колея задняя: 1790мм
Масса снаряженного: 4300кг
Полная масса: 10435кг
Масса буксируемого прицепа: 8000кг
Мощность двигателя: 150л.с.
Максимальная скорость: 90км/ч
Коробка передач: МККП 5
Тормоза: барабанные, пневматические
Объем бака: 175л
Тип топлива: бензин АИ-76
Расход бензина: 30л/100км
Грузоподъемность: 5000кг (с 1976г — 6000кг)
На шасси Зил-130 выпускался целый ряд специальных автомобилей. Это самосвал ЗИЛ-ММЗ-554 г, седельный тягач ЗИЛ-130В1, автокран КС-2561, машины для коммунальных служб, топливозаправщик АТЗ-3,8 и цистерна ТСВ-6, рефрижератор ЛУМЗ-890Б, пожарные автомобили, специальные машины аэродромных служб: пусковой агрегат АПА-35, перронный автобус АППА-4 и многое другое.
Топливовоз ТСВ-6-130
Фото обзор одного такого специального автомобиля сегодня Вам и представляю. Это автоцистерна (топливовоз) ТСВ-6-130, которая выпускалась Волгоградским заводом нефтяного машиностроения с 1967г. на базе шасси автомобиля ЗиЛ-130. Она предназначена для перевозки топлива плотностью до 0,86г/см2 (бензин, керосин, дизельное топливо) по дорогам с усовершенствованным покрытием и кратковременного хранения. Топливовоз состоит из цистерны емкостью 6500л, самовсасывающего вихревого насоса СВН-180, приводимо в действие через кардан от коробки отбора мощности, рукавов для приема и раздачи топлива, контрольно-измерительных приборов, электрического и противопожарного оборудования. Цистерна выполнена из листовой стали, внутренняя поверхность оцинкована, внешняя – окрашена. В верхней части расположена горловина с наливным люком, дыхательным клапаном и реечным указателем уровня топлива. В нижней части цистерны расположен отстойник. ТСВ-6-130 может наполнять цистерну своим насосом, осуществлять перекачку топлива из одного резервуара в другой, минуя собственную цистерну. Может выдавать топливо из своей цистерны с помощью насоса или сливать самотеком.
На сегодняшний день модель такого специального автомобиля выпускается в масштабе 1:43. Могу сказать определенно, что в ближайшем будущем появится модель топливовоза ТСВ-6-130 в масштабе 1:72 от OguretsProjekt. Ее обзор выложу после получения от производителя.
Фотографии ТСВ-6-130
Российский автомобильный водитель ZIL 130 Premium v1.0.7 PARA HİLELİ APK, который есть на сайте семь раз в неделю, вы знаете, что у вас есть опыт работы с детьми. Amacınız kontrolünü sağladığınız araç ile bulunduğunuz şehir içinde taşıma görevleri yapmak ve para kazanmaya çalışmaktır. Российский водитель автомобиля ЗИЛ 130 — Ясан Ясанан Мадди Сорунлардан Ве Дженел Зорлуклардан Доллай MOD APKУзун йоллар, гениш шехир ортами, аğйр юклер ве дахасы сизлери беклиёр. Российский водитель автомобиля ZIL 130 Premium v1.0.7 sürümünde hata düzenlemeleri yapılmıştır. Графиклери 3д олуп сес калитеси йыи севедедир. Российский автомобильный водитель ZIL 130 Premium Play Store’da 8.89TL’dir.
Oyunumuzdan Görüntüler
Российский водитель автомобиля ЗИЛ 130 Premium MOD APK
Курулуму
Российский автомобильный водитель ЗИЛ 130 Премиум v1.0.7 MOD APK Скачать бесплатно приложение, которое вы найдете в вашем распоряжении.
Российский автогонщик ЗИЛ 130 Премиум 1.0.7 пункт apk: oyuna giriş yaptığınızda paranıza bakmanız yeterlidir.
НЕ: kurulumda sorun yaşayan hocalarım için tek link yani tek apk dosyası olarak sunuyorum kurun ve oynayın.
TOPRAK KOÇ
İndirmeler Hakkında
Bilgilendirme 1: cloud.mail.ru doszerinden dosya indirirken bazı Интернет tarayıcılarında yeni sekme açılıyyor Mail.ru kaynaklı geçici bir sorundur, bunu önlemek yada en azından dosyaları indirebilmek için aşağıdaki butondan videoyu islemeniz yeterli olacaktır. (ayrıca yedek linkleri de kullanabilirsiniz) дося индирме соруну ичинBilgilendirme 2: Bazen «Bilinmeyen bir hata nedeniyle xxxx-androidoyunclub.apk dosyası indirilemedi.» hatası alıyorsanız indirme sayfasını (cloud.mail.ru) yenileyip tekrar deneyin, 1-2 defa denedikten sonra indirme başlar.
Bilgilendirme 3: Bazı cihazlarda «Dosya Açılamıyor»
Bilgilendirme
РАР’дан ЧИКАРМА ВИДЕОЛУ АНЛАТИМ
cloud.mail.ru ДОСИ ИНДИРМЕ ВИДЕОЛУ АНЛАТИМ
,
Русских водительская ЗИЛ 130 Премиум v0.935 PARA HİLELİ APK, Kamyon sürme в simülasyon oyunlarını семь hocalarım için güncel sürümünü ekleme gereksinimi duyduğum yapımcılığını ABGames89 stüdyosunun üstlendiği Android platformuna geçtiğimiz aylarda giriş yapan başarılı oyunlardan birisidir. Amacınız kontrolünü sağladığınız araç ile bulunduğunuz şehir içinde sürüşler yapmak, yükleri taşımak ve görevleri tamamlamaktır.Российский водитель автомобиля ЗИЛ 130 — Ясан Ясанан Мадди Сорунлардан Ве Дженел Зорлуклардан Доллай MOD APK Bitmek bilmeyen yollar, keskin virajlar, ağır yükler ve dahası sizleri bekliyor. Российский водитель автомобиля ZIL 130 Premium v0.935 sürümünde yeni radyo kanalları, sürüş yolları eklenmiş olup, hata düzenlemeleri yapılmıştır. Графиклери 3д олуп сес калитеси йыи севедедир.Российский автомобильный водитель ZIL 130 Premium Play Store’da 12.99TL’dir.
«Оюна Девам»
, Русских водительская ЗИЛ 130 Премиум v0.935 PARA HİLELİ APK, Kamyon sürme в simülasyon oyunlarını семь hocalarım için güncel sürümünü ekleme gereksinimi duyduğum yapımcılığını ABGames89 stüdyosunun üstlendiği Android platformuna geçtiğimiz aylarda giriş yapan başarılı oyunlardan birisidir. Amacınız kontrolünü sağladığınız araç ile bulunduğunuz şehir içinde sürüşler yapmak, yükleri taşımak ve görevleri tamamlamaktır.Российский водитель автомобиля ЗИЛ 130 — Ясан Ясанан Мадди Сорунлардан Ве Дженел Зорлуклардан Доллай MOD APK Bitmek bilmeyen yollar, keskin virajlar, ağır yükler ve dahası sizleri bekliyor. Российский водитель автомобиля ZIL 130 Premium v0.935 sürümünde yeni radyo kanalları, sürüş yolları eklenmiş olup, hata düzenlemeleri yapılmıştır. Графиклери 3д олуп сес калитеси йыи севедедир.Российский автомобильный водитель ZIL 130 Premium Play Store’da 12.99TL’dir.
«Оюна Девам»
,
Русский водительская ЗИЛ 130 Премиум v1.0.2 PARA HİLELİ APK, Kamyon simülasyon oyunlarını seviyorsanız kesinlikle denemeniz gerektiğini düşündüğüm yapımcılığını ABGames89 firmasının üstlendiği Android platformunun Сэвилен oyunlarından birisidir. Amacınız kontrolünü sağladığınız araç ile bulunduğunuz şehir içinde taşıma görevlerini yapmak ve para kazanmaya çalışmaktır, .al….. Российский водитель автомобиля ЗИЛ 130 — Ясан Ясанан Мадди Сорунлардан Ве Дженел Зорлуклардан Доллай MOD APKGüçlü ZIL-130 модель камён, кармаш йоллар, аğйр юклер ве дахасы сизлери беклиёр. Российский водитель автомобиля ZIL 130 Premium v1.0.2 sürümünde bölüm içlerinde olan hatalar düzenlenmiştir. Графиклери 3д олуп сес калитеси йыи севедедир. Российский автомобильный водитель ZIL 130 Premium Play Store’da 8.89TL’dir.
Oyunumuzdan Görüntüler
Российский водитель автомобиля ЗИЛ 130 Premium MOD APK
Курулуму
Российский автомобильный водитель ЗИЛ 130 Премиум v1.0.2 MOD APK Что нового в этой версии есть на сайте.
Российский автомобильный водитель ЗИЛ 130 Премиум 1.0.2 пункт apk: oyuna giriş yaptığınızda paranıza bakmanız yeterlidir.
НЕ: kurulumda sorun yaşayan hocalarım için tek link yani tek apk dosyası olarak sunuyorum kurun ve oynayın.
TOPRAK KOÇ
İndirmeler Hakkında
Bilgilendirme 1: cloud.mail.ru doszerinden dosya indirirken bazı Интернет tarayıcılarında yeni sekme açılıyyor Mail.ru kaynaklı geçici bir sorundur, bunu önlemek yada en azından dosyaları indirebilmek için aşağıdaki butondan videoyu islemeniz yeterli olacaktır. (ayrıca yedek linkleri de kullanabilirsiniz) дося индирме соруну ичинBilgilendirme 2: Bazen «Bilinmeyen bir hata nedeniyle xxxx-androidoyunclub.apk dosyası indirilemedi.» hatası alıyorsanız indirme sayfasını (cloud.mail.ru) yenileyip tekrar deneyin, 1-2 defa denedikten sonra indirme başlar.
Bilgilendirme 3: Bazı cihazlarda «Dosya Açılamıyor»
Bilgilendirme
РАР’дан ЧИКАРМА ВИДЕОЛУ АНЛАТИМ
cloud.mail.ru ДОСИ ИНДИРМЕ ВИДЕОЛУ АНЛАТИМ
,
