ЗИЛ-130 — история легендарного советского грузовика — журнал За рулем

О чем вы подумаете, услышав «ЗИЛ»? О правительственном лимузине? Или о холодильнике? А может, о лихорадочной застройке бывшей территории завода? Уверен, что у большинства в голове материализуется образ бело-голубой кабины 130-го! Ведь это самая успешная модель бывшего автогиганта, отмечающего в этом году вековой юбилей. Проследим жизненный путь легендарного грузовика: от рождения до ухода на покой.

Первые шаги

К началу пятидесятых ЗИС-150, разработка которого началась еще в довоенный период, морально устарел. ЗИЛ-164, серийный выпуск которого начался в 1957 году, оказался лишь временным решением. По сути, это была глубокая модернизация все той же 150-й модели. Государству требовалась совершенно новая машина. Первые опытные образцы ЗИЛ-130 грузоподъемностью в четыре тонны были построены в конце 1956 года. Под капотом установили рядный шестицилиндровый двигатель ЗИЛ-120, знакомый по предыдущей модели. Но вскоре от этого мотора отказались в пользу нового агрегата. Двигатель V8 рабочим объемом шесть литров выдавал 150 л.с. Степень сжатия была всего 6,5 единиц, зато двигатель мог работать на 72-м бензине. На доводку и испытания автомобиля ушло шесть лет, и первые опытные партии были собраны в 1962 году. Но машины требовали дополнительных доводочных испытаний. Масштабное производство стартовало лишь 1 октября 1964 года.

Двигатель ЗИЛ-508

Верхнеклапанный двигатель V8 по конструкции был схож с двигателем лимузина ЗИЛ-111. Однако на 130-м двигатель объемом шесть литров развивал всего 150 л.с. Зато питался 72-м бензином.

Верхнеклапанный двигатель V8 по конструкции был схож с двигателем лимузина ЗИЛ-111. Однако на 130-м двигатель объемом шесть литров развивал всего 150 л.с. Зато питался 72-м бензином.

Явление народу

Грузовик по тем временам получился новаторским, с невиданным для советского водителя уровнем комфорта. Рулевое управление было c гидроусилителем, а пятиступенчатая коробка передач оснащалась синхронизаторами всех, кроме первой, передач. Автомобиль спокойно трогался со второй, а первая ступень была нужна лишь для бездорожья или очень крутых подъемов. Потому ее сделали прямозубой.

Прототип ЗИЛ-130, 1956 г.

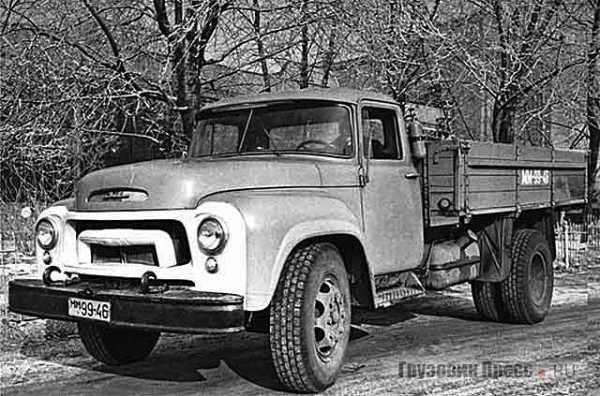

На фото прототип первой серии, построенный в 1956 году.

На фото прототип первой серии, построенный в 1956 году.

Весьма смелым, даже по международным стандартам, был экстер

www.zr.ru

Грузовик ЗиЛ 130 - полная характеристика автомобиля. Технические параметры, Габаритные размеры. Отзывы владельцев

Тип авто

Бортовой автомобиль
Колесная формула 4x2
Полная масса авто, кг 10425
Полная масса автопоезда, кг 18525
Допустимая нагрузка на переднюю ось , кг 2625
Допустимая нагрузка на заднюю ось , кг 7900
Грузоподъемность, кг 6000

Площадь платформы, м2

8.7

Объем платформы, м3

5
Масса снаряженного авто, кг 4300
Максимальная скорсть (км/ч) 90
Двигатель Зил-130 V-Образный верхнеклапанный
Мощность двигателя (л.с.) 150
Коробка передач 5-ти cтупенчатая механическая
Число передач 5
Передаточное число ведущих мостов 6.32
Подвеска рессорная
Размер шин
260-508(P)
Топливный бак 170
Кабина цельнометалическая. капотная компоновка, трехместная
Екологический тип -

interdalnoboy.com

ЗИЛ-130 – полвека в истории

В. Васильев, фото автора и из архива АМО ЗИЛ

Минуло полвека с момента создания автомобиля ЗИЛ-130. В судьбе Завода им. И.А. Лихачева (АМО ЗИЛ) этот грузовик – явление эпохальное. И не только потому, что выпуск машины на головном предприятии длился три десятилетия, а ее тираж достиг огромных размеров. Долгое время по своим конструктивным решениям и эксплуатационным характеристикам «стотридцатый» оставался в отечественном автостроении эталоном среднетоннажного грузовика.

Отправная точка

Опытный образец модели с цифровым индексом «130», рассчитанный на перевозку 4 т груза, на ЗИЛе собрали в декабре 1956 г. Под капотом машины был установлен экспериментальный карбюраторный V6 рабочим объемом 5,2 л, мощностью 135 л.с. Уже в следующем году появились опытные машины с измененными кабиной и оперением. На них стояли верхнеклапанные моторы ЗИЛ-120 с шестью цилиндрами, расположенными в ряд (5555 см3, 140 л.с.). Однако и эти силовые агрегаты не прижились, в 1958 г. их сменил более совершенный V-8 с развалом блоков цилиндров 90°. Это и был знаменитый двигатель ЗИЛ-130 (5966 см3, 150 л.с.), унифицированный с мотором ЗИЛ-375, предназначавшийся для городских автобусов и трехосных грузовиков «Урал».

После государственных испытаний столичный завод передал пять опытных машин Ярославскому шинному заводу. На них вместе с несколькими десятками экземпляров ЗИЛ-130, изготовленных в 1962–1963 г. по обходной технологии, был отработан сборочный процесс, изжиты неизбежные в таком деле «детские болезни» и окончательно сформирован стайлинг. Первое признание к новой модели пришло в 1963 г., когда на Международной ярмарке в Лейпциге создатели грузовика стали обладателями диплома и золотой медали.

Завершение генеральной реконструкции ЗИЛа, начатой в 1959 г., позволило с октября 1964 г. организовать массовый выпуск ЗИЛ-130, а 24 декабря конвейер покинул последний грузовик предыдущего поколения ЗИЛ-164А. С тех пор «стотридцатый», разработанный под руководством главного конструктора А.М. Кригера, на долгие годы стал основой производственной программы завода. Многоступенчатая доводка силового агрегата, последовательное изготовление почти 40 опытных образцов, семь десятков двигателей, около сотни КП, длительные сравнительные испытания с зарубежными аналогами не оставляли сомнений, что в серию запущена качественно новая модель среднетоннажного автомобиля, который по комплексу показателей находился в одном ряду с самыми современными машинами европейских и американских фирм.

Метаморфозы ЗИЛ-130

ЗИЛ-130 имел неплохой экспортный потенциал. Его отправляли более чем в 40 стран мира. По желанию заказчика машину оснащали экономичным английским дизелем Perkins, развивавшим 140 л.с.

Наряду с базовой моделью выпускали бортовые ЗИЛ-130Г с удлиненной до 4,5 м колесной базой, седельные тягачи ЗИЛ-130В, самосвальные шасси, модификации ЗИЛ-130С для эксплуатации в северных условиях и тропиках, газобаллонные версии и др.

Сколь бы удачной ни была машина, но периодически требовалась необходимость модернизации. В 1977 г. в ее конструкцию внесли ряд изменений, которые позволили увеличить грузоподъемность с 5 до 6 т. Полная масса буксируемого прицепа достигала 8 т. Позже в соответствии с требованиями стандарта на расположение наружных светотехнических приборов была изменена облицовка радиатора. После такого обновления машина в 1978 г. получила обозначение ЗИЛ-130-76.

Следующая модернизация 1980 г. тоже оставила след в индексе базовой модели – она стала называться ЗИЛ-130-80. После нововведений 1986 г. базовому автомобилю присвоено новое обозначение ЗИЛ-431410 – в соответствии с принятой в отрасли системой индексов.

Несмотря на несколько модернизаций изначальная конструкция ЗИЛ-130 уже не отвечала современным требованиям. Тем более с 1986 г. ЗИЛ приступил к выпуску более совершенных дизельных автомобилей семейства «4331».

Последний представитель славного племени «стотридцатых» с порядковым номером 3388312 сошел с конвейера головного завода в Москве 30 декабря 1994 г. Вместе с тем это событие не означало полного прекращения производства автомобиля. Параллельно со столичным предприятием его выпуск с 1991 г. был налажен на дочернем предприятии ЗИЛа – Уральском автомоторном заводе (УАМЗ), куда с 1990 г. было передано производство трехосного ЗИЛ-131. Самобытность облику машины, изготовляемой в Новоуральске на предприятии, которое теперь называется АМУР (Автомобили и моторы Урала), придавали кабина и оперение от ЗИЛ-131. Справедливости ради надо сказать, что установленное на АМУРе оборудование позволяет выпускать все компоненты обоих семейств, за исключением редукторов ведущих мостов, поставляемых со стороны. Предприятие располагает мощностями для изготовления 20 тыс. грузовиков и 40 тыс. двигателей в год.

Потомки «стотридцатого»

Сегодня уральцы предлагают потребителям автомобили семейства АМУР-53131 (4х2), в основе которых лежит конструкция ЗИЛ-130. Устаревший, но надежный и неприхотливый в эксплуатации, а кроме того, доступный по цене грузовик все еще пользуется спросом. Упомянутая модель по-прежнему оснащается кабиной и оперением от ветерана ЗИЛ-131 либо современными и более комфортабельными аналогами, заимствованными от грузовика ЗИЛ-4331.

АМУР-53131 с полезной нагрузкой 6 т оснащается различными типами двигателей. Среди них бензиновый мотор АМУР-456.10 (он же ЗИЛ-508.10) мощностью 150 л.с., альтернативой которому являются дизель – 108-сильный Д-245.12 Минского моторного завода. Автомобили оснащаются и собственными V-образными 8-цилиндровыми агрегатами АМУР-0555 (7,6 л) и АМУР-5551 (6,28 л) мощностью соответственно 145 и 180 л.с. В 2006 г. модификацию АМУР-53131М оснастили 136-сильным дизелем Д-245.9Е2, соответствующим экологическим стандартам Euro 2. Важно, что при размещении двигатели не требуют переделки посадочных мест. Силовые установки агрегатируют с механической 5-ступенчатой коробкой передач. Перечисленные модели – подходящая транспортная база для монтажа различного специального оборудования. В модельный ряд кроме бортового автомобиля, рассчитанного на эксплуатацию при температуре от +55 до –45 °С, входят строительный и сельскохозяйственный самосвалы, вакуумные машины, топливозаправщики и автоцистерны для перевозки топлива и пищевых жидкостей, автогидроподъемники, автобетоносмесители, пожарная техника, коммунальные машины различных типов и пр.

А в столице в течение ряда лет выпускают прямого потомка «стотридцатого», который после оснащения более современной и комфортабельной кабиной от дизельного ЗИЛ-4331, получил обозначение ЗИЛ-433360. Наряду с бортовым автомобилем изготовляют шасси ЗИЛ-433362, предназначенное для установки специальных кузовов и различных надстроек. Кто не желает мириться с прожорливостью бензинового ЗИЛ-508.10, может заказать грузовик с упомянутым дизелем Д-245.9. В этом случае модель носит индекс ЗИЛ-4329.

Как видно, точку в полувековой истории ЗИЛ-130 пока еще ставить рано. Сколь долго машине предстоит жить, ответить могут только покупатели.

www.gruzovikpress.ru

Автомобиль ЗиЛ-130 фото, история, | Модельный блог

Запущенный в производство на московском заводе ЗиС, сразу после Великой Отечественной войны, грузовик ЗиС-150 оказался довольно не удачным. Он по многим параметрам уступал аналогичным автомобилям.

ОГЛАВЛЕНИЕ СТАТЬИ

История создания

Модернизированная версия ЗИЛ-164 кардинально не меняла ситуацию, нужна была новая, принципиальная новая машина. В 1953г. на заводе ЗиС начали разработку новой машины под обозначением ЗиС-125, в конструкторской документации она значилась как ЗиС-150М. В процессе работы создали несколько прототипов, один из них, собранный в 1956 году, получил обозначение ЗиЛ-130. Изначально автомобиль имел экспериментальный карбюраторный V-образный, шести цилиндровый двигатель, рабочим объемом 5,2 л и мощностью 135 л.с. Однако на следующий прототип, изготовленный в 1957г. установили форсированный двигатель от ЗиЛ-150, но он часто перегревался, и было принято решение о разработке нового мотора. На основе силового агрегата правительственного лимузина ЗиЛ-111, был создан V-образный, восьмицилиндровый, рассчитанный на бензин А-76, двигатель мощностью 150 л.с.По тем временам, автомобиль получился очень передовым. Его оснастили гидроусилителем руля, синхронизированной коробкой передач, предпусковым подогревателем двигателя, а просторная трехместная кабина с панорамным стеклом, по тем временам, получилась очень комфортабельной. Она была оборудована хорошим отопителем, а для вентиляции в крыше имелось два люка. К тому же машина имела непривычную для грузовиков плавность хода. Стоит отметить, что высота кузова ЗиЛ-130 составляла 1400мм, что равнялось высоте пола железнодорожного выгона. Это позволяло проводить погрузку и разгрузку без использования рамп и погрузчиков. На доводку и испытания автомобиля ЗиЛ-130 ушло шесть лет. В сентябре 1962г. была выпущена первая опытная партия грузовиков, а массовое серийное производство началось 1 октября 1964г. ЗиЛ-130 стал первым зиловским грузовиком, получившим вместо зеленой армейской окраски гражданскую — голубую с белым.

Автомобиль получился очень надежными и выносливым, его расчетный пробег до капитального ремонта составлял 300.000 км. В 1973г автомобилю ЗИЛ-130 был присвоен Знак качества. В июле 1975г. ЗиЛ-130 стали производить на Читинском автосборочном заводе. Без изменений автомобиль производился до 1976г. Затем с конвейера стал выходить ЗиЛ-130-76, от исходной модели он отличался увеличенной грузоподъемностью, до шести тонн, несколько модернизированным двигателем и коробкой передач. Изменилась облицовка радиатора и расположение световых приборов — фары с подфарниками поменялись местами. Но по сути это был все тот же ЗиЛ-130, главным недостатком которого, так и остался прожорливый бензиновый двигатель. В начале 1980-х была разработана модификация автомобиля, работающая на газе, бензиновая система осталась в качестве резервной. В 1986г автомобили семейства ЗиЛ-130 сменили индексы, в соответствие с новой маркировкой ЗиЛ-130 стал обозначаться ЗиЛ-431410. ЗиЛ-130 неплохо покупали за рубежом, он поставлялся более чем в сорок стран мира. При необходимости автомобиль мог оборудоваться английским дизелем Perkins, мощностью 140 л.с.А на дочернем предприятии «Автоэкспорта», в Финляндии, «Конела», ЗИЛ-130 оснащали третей не ведущей осью, что увеличивало грузоподъемность до 8 тонн. ЗиЛ-130 стал одним из самых массовых советских грузовиков. Его производство на московском заводе продолжалось до декабря 19994г. Ежедневный выпуск составлял порядка 300 автомобилей. За это время было выпущено 3 383 312 машин. С 1995г по 2010 ЗиЛ -130, под индексом «43140», производился на Уральском автомоторном заводе (УАМЗ).

Технические характеристики ЗиЛ-130:

Длина: 6675мм
Ширина: 2500мм
Высота: 2400мм
Клиренс: 275мм
Колесная формула: 4х2
Колесная база: 3800
Колея передняя: 1800мм
Колея задняя: 1790мм
Масса снаряженного: 4300кг
Полная масса: 10435кг
Масса буксируемого прицепа: 8000кг
Мощность двигателя: 150л.с.
Максимальная скорость: 90км/ч
Коробка передач: МККП 5
Тормоза: барабанные, пневматические
Объем бака: 175л
Тип топлива: бензин АИ-76
Расход бензина: 30л/100км
Грузоподъемность: 5000кг (с 1976г — 6000кг)

На шасси Зил-130 выпускался целый ряд специальных автомобилей. Это самосвал ЗИЛ-ММЗ-554 г, седельный тягач ЗИЛ-130В1, автокран КС-2561, машины для коммунальных служб, топливозаправщик АТЗ-3,8 и цистерна ТСВ-6, рефрижератор ЛУМЗ-890Б, пожарные автомобили, специальные машины аэродромных служб: пусковой агрегат АПА-35, перронный автобус АППА-4 и многое другое.

Топливовоз ТСВ-6-130

Фото обзор одного такого специального автомобиля сегодня Вам и представляю. Это автоцистерна (топливовоз) ТСВ-6-130, которая выпускалась Волгоградским заводом нефтяного машиностроения с 1967г. на базе шасси автомобиля ЗиЛ-130. Она предназначена для перевозки топлива плотностью до 0,86г/см2 (бензин, керосин, дизельное топливо) по дорогам с усовершенствованным покрытием и кратковременного хранения. Топливовоз состоит из цистерны емкостью 6500л, самовсасывающего вихревого насоса СВН-180, приводимо в действие через кардан от коробки отбора мощности, рукавов для приема и раздачи топлива, контрольно-измерительных приборов, электрического и противопожарного оборудования. Цистерна выполнена из листовой стали, внутренняя поверхность оцинкована, внешняя – окрашена. В верхней части расположена горловина с наливным люком, дыхательным клапаном и реечным указателем уровня топлива. В нижней части цистерны расположен отстойник. ТСВ-6-130 может наполнять цистерну своим насосом, осуществлять перекачку топлива из одного резервуара в другой, минуя собственную цистерну. Может выдавать топливо из своей цистерны с помощью насоса или сливать самотеком.

На сегодняшний день модель такого специального автомобиля выпускается в масштабе 1:43. Могу сказать определенно, что в ближайшем будущем появится модель топливовоза ТСВ-6-130 в масштабе 1:72 от OguretsProjekt. Ее обзор выложу после получения от производителя.

Фотографии ТСВ-6-130

hobby-models.ru

Тот самый ЗиЛ-130 / Назад в СССР / Back in USSR

О чем вы подумаете, услышав «ЗИЛ»? О правительственном лимузине? Или о холодильнике? А может, о лихорадочной застройке бывшей территории завода?
У большинства в голове материализуется образ бело-голубой кабины 130-го! Ведь это самая успешная модель бывшего автогиганта, отмечающего в этом году вековой юбилей. Проследим жизненный путь легендарного грузовика: от рождения до ухода на покой…

Первые шаги

К началу пятидесятых ЗИС-150, разработка которого началась еще в довоенный период, морально устарел. ЗИЛ-164, серийный выпуск которого начался в 1957 году, оказался лишь временным решением. По сути, это была глубокая модернизация все той же 150-й модели. Государству требовалась совершенно новая машина.
Первые опытные образцы ЗИЛ-130 грузоподъемностью в четыре тонны были построены в конце 1956 года. Под капотом установили рядный шестицилиндровый двигатель ЗИЛ-120, знакомый по предыдущей модели. Но вскоре от этого мотора отказались в пользу нового агрегата.

Двигатель V8 рабочим объемом шесть литров выдавал 150 л.с. Степень сжатия была всего 6,5 единиц, зато двигатель мог работать на 72-м бензине. На доводку и испытания автомобиля ушло шесть лет, и первые опытные партии были собраны в 1962 году. Но машины требовали дополнительных доводочных испытаний. Масштабное производство стартовало лишь 1 октября 1964 года.

Явление народу

Грузовик по тем временам получился новаторским, с невиданным для советского водителя уровнем комфорта. Рулевое управление было c гидроусилителем, а пятиступенчатая коробка передач оснащалась синхронизаторами всех, кроме первой, передач. Автомобиль спокойно трогался со второй, а первая ступень была нужна лишь для бездорожья или очень крутых подъемов. Потому ее сделали прямозубой.

На фото прототип первой серии, построенный в 1956 году.
Весьма смелым, даже по международным стандартам, был экстерьер грузовика. Внешний вид доверили молодому выпускнику «Строгановки» (Московского художественно-промышленного училища) Эрику Владимировичу Сабо.
Ничего подобного до тех пор, да и потом, среди нашей грузовой техники не было. Рельефная решетка радиатора, стильные обводы кабины и, самое главное, панорамное лобовое стекло! Подобным изяществом могли похвастать разве что правительственные ГАЗ-13 Чайка и ЗИЛ-111.

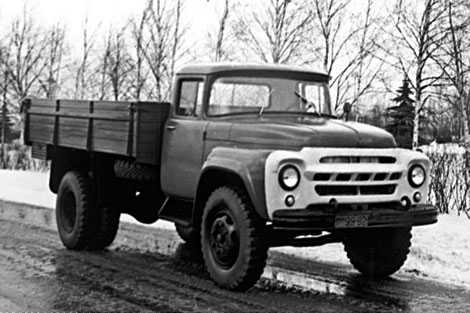

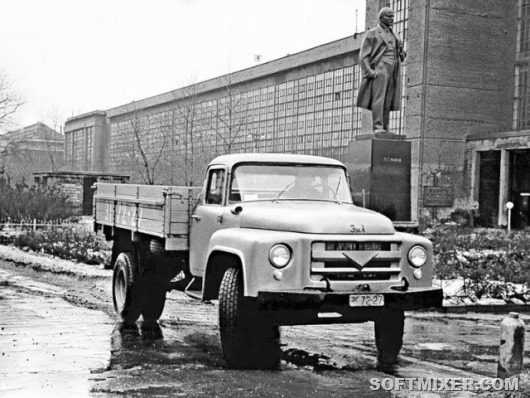

Автомобиль из первой опытной партии 1962 года. Для доводки новые ЗИЛы отправили в большие испытательные пробеги по Крайнему Северу.
Еще одной отличительной чертой нового автомобиля стала расцветка. До этого основным цветом для подавляющего большинства советских грузовиков был хаки — чтобы оперативно мобилизоваться в случае войны.
Но 130-й получил небесно-голубую кабину с белым передком. Конечно, были и другие цвета, в том числе и темно-зеленый. Но большинство автомобилей были именно голубого цвета.

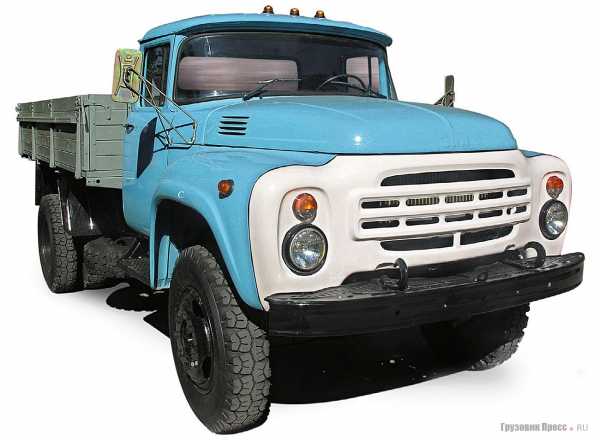

Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года
ЗИЛ-130 быстро завоевывал любовь водителей. Он оказался красивым, динамичным и комфортным. Грузоподъемность составляла пять тонн — больше собственной массы автомобиля. Но главное, что он получился очень выносливым. Расчетный пробег до капитального ремонта в 300 тысяч километров для шестидесятых был очень приличным показателем.
В мае 1973 года провели масштабные ресурсные испытания 130-го на автополигоне НАМИ. Дистанцию в 25 тысяч километров он прошел за 12 дней. При этом ни одной поломки зафиксировано не было. Но, невероятно удачная конструкция отчасти стала и проклятьем завода…

Хорошая энерговооруженность и прочная кабина сделали ЗИЛ-130 отличным «кроссменом». 130-е и сегодня продолжают выступать в автокроссе.

Запоздалая смена

Само собой, почивать на лаврах никто не собирался. Какой бы удачной ни была конструкция, прогресс не стоит на месте. И нужно готовить преемника. Но в конце 60-х годов конструкторы ЗИЛа были заняты разработкой семейства бескапотных грузовых автомобилей с дизельным двигателем и грузоподъемностью восемь тонн.
В декабре 1969 года были собраны первые образцы нового автомобиля ЗИЛ-170, позже превратившегося в КАМАЗ-5320. Лишь в 1976 году, когда было запущено серийное производство КАМАЗов в Набережных Челнах, завод имени Лихачева, наконец, приступил к разработке собственного автомобиля, преемника 130-го. Однако время было упущено. ЗИЛ-130 к тому моменту окончательно устарел.

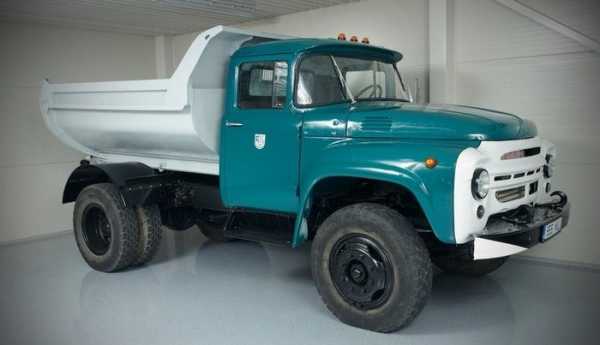

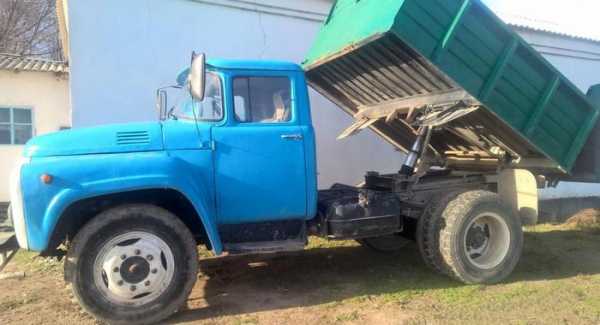

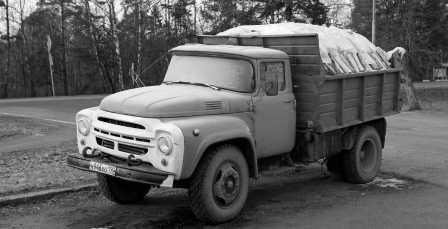

Одной из первых модификаций стал самосвал ММЗ-555, он же ЗИЛ-130Д.
Лишь в 1978 году в производство запустили обновленную машину 130–76, которую легко отличить по видоизмененному «лицу» (подфарники и передние фары поменялись местами). А в 1986-м году автомобиль получил новый индекс — 431410. Но как бы он ни назывался, это был все тот же 130-й, главным недостатком которого оставался прожорливый бензиновый двигатель.
И если для КАМАЗа дизельный агрегат был создан Ярославским моторным заводом, то ЗИЛу пришлось разрабатывать собственный дизель с нуля. Работа над автомобилем и двигателем шла долго и мучительно. В итоге преемник 130-го — ЗИЛ-4331 добрался до конвейера лишь в 1987 году. А новым дизельным двигателем ЗИЛ-645 оснащались далеко не все автомобили. Большинство новых машин выпускали с прежним бензиновым мотором.

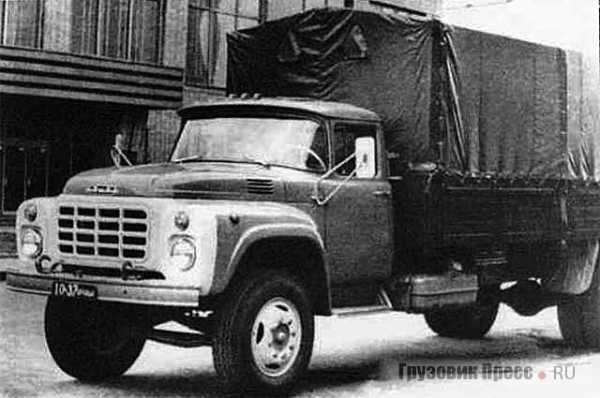

В 1986 году ЗИЛ-130 сменил индекс на 431410 (на фото длиннобазная модификация 431510). В таком виде автомобиль выпускался до 1994 года.
По сути, новый грузовик был глубоко модернизированной «стотридцаткой» с новой кабиной. Более того, параллельно выпускались оба поколения автомобилей. Последний ЗИЛ-431410 сошел с конвейера уже в постсоветское время — в 1994 году.
За тридцать лет выпуска ЗИЛ-130 оброс большим количеством модификаций. А общий тираж составил почти три с половиной миллиона экземпляров! Это делает 130-й не только легендарным, но и одним из самых массовых автомобилей в истории нашего автопрома.

ЗИЛ-4331, преемник 130-го, явно опоздал с выходом в свет. Да и получился он не совсем таким, каким задумывался.
Его преемник даже близко не смог достичь той же популярности. С переходом на рыночную экономику среднетоннажник с бензиновым мотором оказался не у дел. Дизельный двигатель ЗИЛ-645 был сырым и требовал доработки, денег на которую уже не хватало. Завод пытался наладить выпуск модели 4331 с двигателями ММЗ и Caterpillar. Но все тщетно.
Спрос оживил разработанный в короткие сроки «Бычок» ЗИЛ-5301, но эффект оказался временным. Чем все закончилось для ЗИЛа, мы прекрасно знаем. Впрочем, это уже совсем другая история. А 130-й и сегодня продолжает верой и правдой служить во многих предприятиях и хозяйствах. Этот пенсионер давно заслужил покой, но мы еще долго будем встречать легендарный грузовик на дорогах.

Плакат Автоэкспорта. ЗИЛ-130 поставлялся и за рубеж. В первую очередь в страны социалистического лагеря. Кое-где 130-е работают до сих пор.

На базе «сто тридцатого» был создан и седельный тягач — ЗИЛ 130В (на фото автомобиль красного цвета для экспорта).

Еще одно ответвление — трехосный ЗИЛ-133 (на фото ЗИЛ-133ГЯ). Этот автомобиль был нужен заводу «еще вчера», но появился слишком поздно.

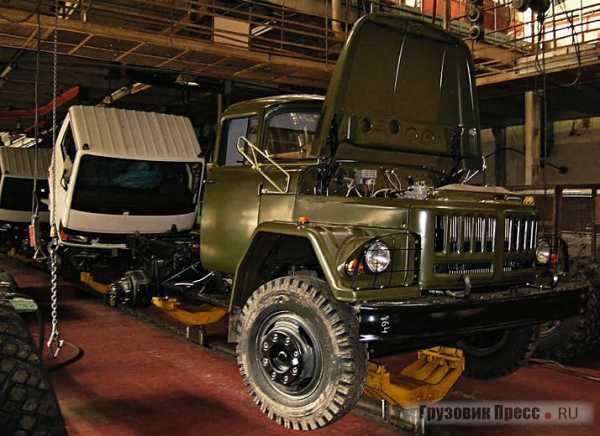

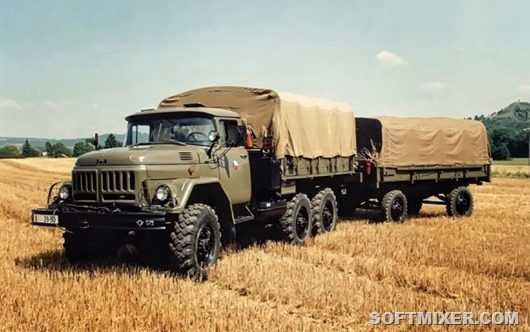

Самый известный родственник 130-го — армейский ЗИЛ-131. Полноприводный трехосный 131-й демонстрировал чудеса проходимости и до сих пор в строю.

На базе самосвала ММЗ-555 создали еще одну модификацию — ММЗ-554. Объем кузова был увеличен с трех до пяти кубометров.

Перевозчик багажа в аэропорту АПК-9 на базе удлиненного ЗИЛ-130Г до сих пор стоит на службе. Недавно я видел такие автомобили в аэропорту Мурманска.

Верхнеклапанный двигатель V8 по конструкции был схож с двигателем лимузина ЗИЛ-111. Однако на 130-м двигатель объемом шесть литров развивал всего 150 л.с. Зато питался 72-м бензином.

back-in-ussr.com

Зил 130: технические характеристики, расход топлива на 100 км, система подъёма кузова

Почти каждому жителю России и стран ближнего зарубежья знаком характерный облик грузового автомобиля ЗиЛ-130 с кабиной, окрашенной в цвет морской волны. В СССР машина считалась эталонным образцом грузовика средней грузоподъемности.

Универсальность и надежность конструкции позволили использовать шасси для всевозможных транспортных средств – начиная от самосвалов и заканчивая автобусами.

Содержание статьи

История создания

Работы по созданию перспективного грузовика, предназначенного для замены ЗиС-150, начались на автозаводе имени И.В. Сталина в 1953 году. Проект машины обозначался ЗиС-125 или 150М. Работами руководили А.М. Кригер и Г.А. Феста. Первый опытный экземпляр с грузоподъемностью 4 тонны был собран к 1956 году уже под обозначением ЗиЛ-130.

Доводка машины и двигателя заняла более года, а в 1957 году техническое задание подверглось корректировке – автомобиль ЗиЛ-130 планировалось применять не только как грузовик, но и в варианте тягача. Доработанные машины с новым силовым агрегатом вышли на испытания в 1959 году.

К этому же времени относится и разработка окончательного дизайна кабины грузовика, который был создан ведущим художником завода ЗиЛ Т.П. Киселевой.

В очертаниях кабины чувствуется влияние американского грузового автомобилестроения 50-х годов прошлого века.

Именно для грузовиков из США были характерны использованные на ЗиЛ-130 панорамное стекло, конструкция и форма крыльев, а также общее решение радиаторной решетки.

Мелкосерийное производство началось осенью 1962 года, а массовое – только осенью 1964 года, когда новый грузовик полностью вытеснил с конвейера ЗиЛ-164А. Производство грузовиков шло нарастающими темпами, и в 70-е годы завод ежегодно выпускал до 200 тыс. машин на базе ЗиЛ-130.

С начала 1986 года завод ЗИЛ перешел на новый стандарт обозначения моделей и 130-й, пройдя очередную модернизацию, стал обозначаться ЗИЛ-431410. Машина продержалась на конвейере московского завода до конца 1994 года. Автомобильный завод в Новоуральске выпускал грузовики под маркой АМУР вплоть до 2010 года.

Описание конструкции

Грузовик ЗиЛ-130 представляет собой конструкцию капотного типа с задними ведущими колесами и грузоподъемностью от 5,5 т (ранние версии) до 6,0 т (последние модели).

Основой машины является клепаная рама из лонжеронов швеллерного профиля и поперечных усилителей.

Подвески мостов зависимого типа на листовых рессорах. Передний мост оснащен телескопическими амортизаторами, задний – подрессорниками.

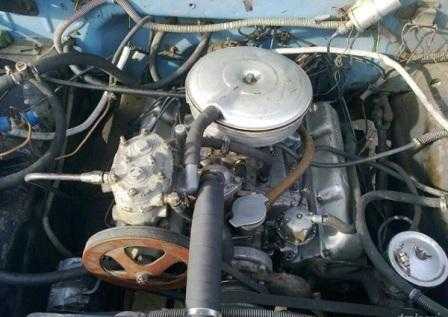

Двигатель

Первые опытные грузовики ЗИЛ-130 комплектовались 6-цилиндровым верхнеклапанным бензиновым двигателем модели Э130. Мотор имел V-образную форму с прямым углом развала блоков. При рабочем объеме 5,2 литра ожидалась мощность до 135 л.с., однако, на испытаниях агрегат не смог развить более 121 силы.

Мощность в 130 л.с. удалось получить на модернизированной версии 1Э130. Параллельно шли работы по доработке рядного нижнеклапанного мотора ЗИЛ-120, из которого удалось выжать те же 130 сил.

Изменение технического задания в части увеличения тягового усилия грузовика повлекло за собой необходимость применения моторов с мощностью не менее 150 л.с. Это требование поставило крест на дальнейших работах над «шестерками», и конструкторы переключились на разработку V-образного 8-цилиндрового агрегата модели 3Э130 с рабочим объемом 6,0 литров.

Опытные образцы появились в 1958 году и развивали мощность до 151 л.с.

Моторы после доработок пошли в серийное производство в 1959 году под обозначением ЗиЛ-130 и имели 148 л.с. (первые годы выпуска).

Мотор подвергался многочисленным изменением и использовался вплоть до снятия грузовика ЗиЛ-130 с производства. В качестве топлива применялся бензин А-76 (в том числе и этилированный). Средний расход топлива на грузовом ЗиЛ-130 составлял 28-30 л/100 км.

Газобаллонный вариант ЗиЛ-138 (на сжиженном газе) обладал увеличенной степенью сжатия, за счет чего развивал 150 л.с. Версия для работы на сжатом газе имела обозначение 138А и развивала 120 сил.

С 1974 года выпускалось шасси для самосвала 130К и грузовик ЗиЛ-130АН, оснащенные рядным 6-цилиндровым нижнеклапанным 110-сильным мотором, созданным на основе 157-й модели. Мотор имел ряд доработок, связанных со спецификой конструкции грузовика.

Поставлявшие на экспорт автомобили ЗиЛ-130 комплектовались 140-сильным дизелем Perkins 6.345 или 125-сильным Valmet 411BS и 137-сильным Leyland.

Моторы имели рядную 4- или 6-цилиндровую схему.

Гидравлика

Гидравлическая система на бортовом грузовике ЗиЛ-130 отсутствует. Привод от гидроцилиндра применяется для разгрузки кузова на самосвалах. Давление в магистрали создается дополнительным шестеренчатым насосом, расположенным на коробке отбора мощности.

Трансмиссия

Грузовик ЗиЛ-130 получил коробку, аналогичную по схеме с использовавшейся на ЗиС-150. Коробка имеет пять скоростей переднего хода, с синхронизаторами на четырех высших передачах. Повышающей передачи нет, пятая скорость является прямой. Сцепление сухого типа, имеет один диск и оборудовано механическим приводом.

Для комплектации тягачей и самосвалов предполагалось оснащение их двухскоростным задним мостом, с возможностью переключения передач шлицевой муфтой. Узел не удалось довести до стадии серийного производства. Все варианты ЗиЛ-130 комплектовались односкоростным задним мостом двухступенчатого типа.

Рулевое управление

Рулевой механизм грузовика построен по принципу винта и гайки и оснащен гидравлическим усилителем с приводом от насоса, установленного на двигателе. Рулевая колонка жестко устанавливалась в кабине.

Рулевой вал соединялся с редуктором карданным валом. Версии для стран с жарким климатом комплектовались радиатором для охлаждения рабочей жидкости. Рулевое колесо пластиковое, оснащено тремя спицами.

Электрическая система

Грузовик оснащен системой постоянного тока с напряжением 12 вольт, с подсоединением отрицательного полюса на кузов. На двигателе монтировался генератор с мощностью от 225 до 1260 Вт (в зависимости от года выпуска и модели).

Аккумулятор установлен в нише под кабиной.

Армейские варианты оснащались водостойким и герметизированным оборудованием.

Тормозная система

Рабочие тормоза грузовика ЗиЛ-130 барабанного типа, с пневматическим приводом. В состав пневматической системы входил 2-цилиндровый компрессор и система из двух ресиверов емкостью по 20 л. Компрессор имеет привод ремнем от шкива коленчатого вала и подключен к общей системе смазки и охлаждения двигателя.

Стояночный тормоз ранних машин управлялся рычагом в кабине и воздействовал на механизм барабанного типа, размещенный на выходном валу коробки передач. На задней поперечине рамы рядом с буксировочным прибором расположен выход для подключения пневматических тормозов прицепа.

На машинах ЗиЛ-130-80 стал применяться раздельный привод на передний и задний мост с дополнительным регулятором тормозных усилий.

В системе стали применяться четыре ресивера.

Для привода стояночного тормоза стала применяться отдельная пневматическая система, которая одновременно являлась аварийной. Стояночный тормоз включался краном из кабины. Барабан ручного тормоза с вала коробки был убран.

Кузов и кабина

Кабина двухдверная, трехместная, цельнометаллической схемы, оборудована системой отопления, очистки ветрового стекла, опускаемыми стеклами дверей и поворотными форточками. На крыше ранних машин имелись два вентиляционных люка, от которых постепенно отказались. Характерной внешней чертой ранних машин (до 1974 года) является отсутствие повторителей поворота на крыльях.

На гражданских машинах использовалось цельное ветровое стекло, на машинах для армии мог устанавливаться вариант из двух половин (унифицированный с ЗиЛ-131).

На кабинах применялись два вида облицовки радиатора:

  • Раннего типа (до ноября 1978 года), с верхним расположением фар и крупными продухами радиатора;
  • Поздний вариант, с установленными ниже фарами и мелкими прорезями воздуховодов.

Бортовая платформа грузовика деревянная с металлической усилительной оковкой. Стандартная платформа имела два борта по бокам, удлиненная на ЗИЛ-130ГУ – три. Под полом платформы устанавливался ящик для инструмента.

Технические характеристики в сравнении

ПараметрЗиЛ-164ЗиЛ-130КАЗ-608 (седельный тягач)
Грузоподъемность, кг40006000 (14400 в варианте седельного тягача)15500
Тип двигателяБензин, 6-цил.Бензин, 8-цил.Бензин, 8-цил.
Мощность, л.с.97150150
Вес снаряженного, кг410043004000
Максимальная скорость, км/ч758580
Расход топлива л/100км2728…3241…46

Как видно из технических характеристик ЗИЛ-130 достойно выглядел на уровне своих конкурентов.

Применение

Грузовики и шасси ЗиЛ-130 широко применялись в народном хозяйстве. На основе машины производились автобусы (марки «Таджикистан»), самосвалы, цистерны, развозные и технические фургоны. Большое количество шасси ЗиЛ-130 шло на создание пожарных автомобилей – автоцистерн, рукавных машин, насосных станций.

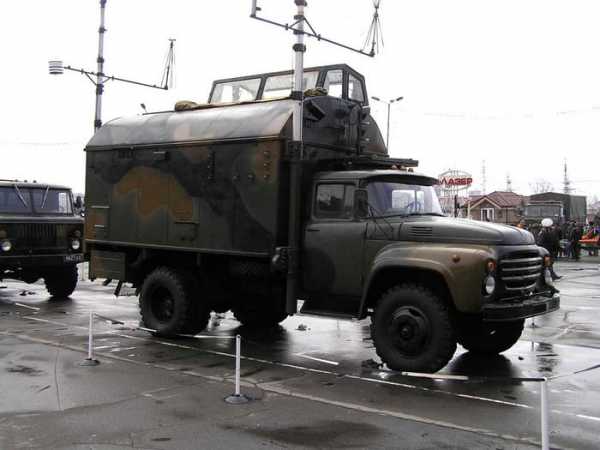

Для поставок в Советскую Армию предназначалась модификация ЗиЛ-130Е, имевшая ряд узлов электрооборудования от 131-й модели. В состав оснащения входили дополнительные канистры с емкостью 10 и 20 литров, набор шанцевого инструмента, светомаскировочные колпаки на фары головного света.

Под заказ устанавливались борта увеличенной высоты с возможностью установки дуг для тента. На правый лонжерон мог устанавливаться второй топливный бак, рассчитанный на 170 литров бензина.

Модернизации

За годы производства машина ЗиЛ-130 прошла три крупные модернизации, после которых менялось обозначение базовой модели:

  • 1966 года – обозначение сменилось на ЗиЛ-130-66;
  • 1976 года – на ЗиЛ-130-76;
  • 1984 года – на ЗиЛ-130-80 (по данным справочников НИИНавтопром внедрение модели произошло в 1981 году).

При модернизации 1966 года удалось увеличить ресурс машины до 200 тыс. км (до первого капитального ремонта), увеличить мощность мотора до 150 сил. В конструкции внедрили ряд усовершенствований, направленных на улучшение характеристик автомобиля.

Версия 1976 года имела ресурс 300 тыс. км и увеличенную до 6 т грузоподъемность. Грузовики модели 130-80 оснащались улучшенной тормозной системой, экономичным карбюратором и рядом других усовершенствований.

Интересные факты

На филиале ЗиЛ в Чите собирался северный вариант ЗиЛ-130С, который оснащался лебедкой, с приводом от коробки передач. Машина предназначалась для эксплуатации при температуре до -60°С. Машины красились в яркие оранжевый или красный цвета, а также в армейский «хаки».

С 1973 года грузовики и шасси ЗиЛ-130 имели Государственный Знак Качества СССР, который подтверждал высокие характеристики продукции.

На сегодняшний день грузовики ЗиЛ-130 устарели, и постепенно списываются из-за износа конструкции и значительного расхода топлива.

Остающиеся экземпляры переоборудуются путем замены бензинового двигателя на дизельный агрегат (как правило, изделие Минского моторного завода Д-245). Грузовики ранних выпусков являются большой редкостью и стали предметом коллекционирования.

Видео

warbook.club

ЗИЛ-130 серийный грузовой автомобиль СССР

ЗИЛ-130 серийный грузовик 1962—2014 гг.

ЗИЛ-130базовый автомобиль (как бортовой, так и универсальное шасси), первый серийный вариант с двигателем ЗИЛ-130 мощностью 148 л. с.
ЗИЛ-130-66модификация 1966 года, с увеличенной до 150 л.с. мощностью двигателя и рядом усовершенствований в конструкции.
ЗИЛ-130-76базовый вариант образца 1976 года. Грузоподъёмность увеличена до 6 тонн
ЗИЛ-130-80модификация 1980 года, укомплектованная тремя независимыми тормозными системами
ЗИЛ-130Агрузовик с бортовой платформой, предназначенный для постоянного использовании в качестве тягача, с прицепом схожей грузоподъёмности.
ЗИЛ-130Бспециальное шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа
ЗИЛ-130Вседельный тягач; «ЗИЛ-130ВТ» – седельный тягач с усиленным задним мостом.
ЗИЛ-130Гбортовой и универсальное шасси, длиннобазный (с базой 4,5 м).
ЗИЛ-130ГУособо длиннобазный (5,6 м), с использованием узлов от «ЗИЛ-133/Г1».
ЗИЛ-130Д1шасси под промышленные самосвалы «ЗИЛ-ММЗ-555» и «ЗИЛ-ММЗ-4502».
ЗИЛ-130Д2шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под промышленные самосвалы-тягачи «ЗИЛ-ММЗ-555А» и «ЗИЛ-ММЗ-45022».
ЗИЛ-136Иавтомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с.
ЗИЛ-136ИГдлиннобазный (база 4,5 м) автомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с.
ЗИЛ-130Кшасси с двигателем «ЗИЛ-157Д» мощностью 110 л. с., под промышленные самосвалы «ЗИЛ-ММЗ-555К» и «ЗИЛ-ММЗ-45021» (колёсная база 3,3 м).
ЗИЛ-138, 138А, 138Игазобаллонные версии 130-го, предназначенные для работы на сжиженном газе.

фотография ЗИЛ-157

ЗИЛ-130. В 1953 году на ЗиСе начались проектные работы над опытным грузовиком ЗИС-125(заводской индекс ЗИС-125М). Этот автомобиль и стал прототипом 130-го. Первые образцы собрали в 1957 году. Серийное производство запустили в 1962 году, а спустя пару лет в 1964 году наладили массовый выпуск.

фотография ЗИС-125

"ЗИС-125" постоянно совершенствовался, и в 1956 году собрали его новую версию уже с другой внешностью и под индексом "ЗИЛ-130".

фотография ЗИС-130 опытные образцы

фотография ЗИЛ-130В полуприцеп

Для организации выпуска грузовика "ЗИЛ-130" была проделана огромная работа. Достаточно сказать, что только штампов было изготовлено около 3600 шт. И это не считая 10 тысяч различных приспособлений, более 37 тысяч наименований различного специализированного инструмента. Постановка на конвейер автомобилей "ЗИЛ-130" и V-образных двигателей к ним привели смежные отрасли к необходимости освоения в производстве высокооктанового топлива, новых сортов моторных масел, рабочих жидкостей, а также принципиально новых лакокрасочных и обивочных материалов, резинотехнических изделий и пластмасс.
    Конструкция и технология производства 130-го привнесли в автомобильную отрасль СССР ряд приоритетов. С автомобилем "ЗИЛ-130" в отечественную автомобильную индустрию пришли: гидроусилитель рулевого управления, синхронизированная коробка передач с косозубыми шестернями постоянного зацепления, новая конструкция шарниров карданной передачи, трехместная кабина (предыдущие были двухместными), система обмыва ветрового стекла, предпусковой подогреватель двигателя и др.
    В 1959 году были произведены заводские испытания новых грузовиков, затем приемочные, а в 1961-1962 гг. завод должен был без остановки производства перейти на выпуск автомобилей ЗиЛ-130 и ЗиЛ-131.Первые 5 предсерийных "ЗИЛов-130" были изготовлены в 1962 году. Для опытной эксплуатации их передали на Ярославский шинный завод. "Почти серийные" автомобили начали сходить с конвейера в 1963 году, но массовый выпуск начался только 1 октября 1964 года, когда полностью завершилась генеральная реконструкция завода.

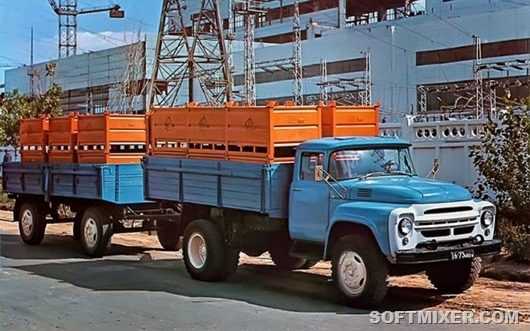

фотография ЗИЛ-130Г прицеп 1966-1974 гг.

Автомобили первых серийных выпусков поступили в автотранспортные предприятия Москвы, Тулы, Ялты, Ярославля и Душанбе. Почти всех поражало необычно красивое для грузовиков того времени внешнее оформление: панорамные ветровые стекла, капот аллигаторного типа, обтекаемые крылья с плавными обводами и выразительная светло-серая или белая решетка радиатора.
    ЗИЛ-130 первый грузовой автомобиль ЗИЛа, который стали получил штатнуб гражданскую окраску - белый и голубой; до этого все грузовики этого производителя окрашивались в «военный» хаки.
    Кузов машины представлял собой деревянную платформу с металлическими поперечными брусьями основания, с откидными задним и боковыми бортами. Предусматривалась установка надставных бортов и тента с каркасом. Трехместная кабина располагалась за двигателем. Сиденье водителя регулировалось по длине, высоте и наклону спинки.

Двигатель ЗИЛ-130

На автомобиль устанавливали 8-цилиндровый 4-тактный карбюраторный двигатель объемом 6 л, мощностью 150 л.с./3200 об и с крутящим моментом 402 Нм/1900 об. Максимальная скорость достигала 90 км/ч. Средний расход бензина А-76 при скорости 40 км/ч - 29 л на 100 км. Двигатель агрегатировался с 5-ступенчатой механической коробкой передач, имевшей синхронизаторы на 2, 3, 4 и 5-й передачах.

фотография двигатель ЗИЛ-130

Оснащение ЗИЛ-130

Грузоподъемность ЗИЛ-130 первых лет выпуска составляла 4 тонны, но поскольку они обладали большим запасом прочности, то уже в 1965 году ее увеличили до 5 тонн, а в 1977 году начали выпуск модернизированной модели – ЗИЛ-130-76, имевшей грузоподъемность 6 тн и способной буксировать прицеп с допустимой массой 8 тн при собственной массе 4300 кг. «76-й» отличался и внешне: у него была изменена облицовка радиатора и более низко располагались фары.
    Рулевой механизм представлял собой винт с шариковой гайкой на циркулирующих шариках и поршень-рейку, зацепляющуюся с зубчатым сектором вала сошки; гидроусилитель - встроенный.
    Передняя подвеска на продольных полуэллиптических рессорах с гидравлическими амортизаторами. Задняя включала в себя телескопические амортизаторы на продольных полуэллиптических рессорах, с дополнительными рессорами.
    Тормоза барабанные на все колеса, с пневматическим приводом. Колеса - дисковые, обод 7,0-20, крепление на 8 шпильках. Размер стандартных шин 9.00R20 (260R508).

Модернизации ЗИЛ-130

Наиболее значительные модернизации ЗИЛ-130 были произведены в 1966 (ЗИЛ-130-66) и 1977 (ЗИЛ-130-76) годах. На базе «130-го» выпускались бортовые автомобили, фургоны, строительные и сельскохозяйственные самосвалы, автоцистерны, автокраны, пожарные машины и т.д. До 1986 года насчитывалось 35 версий данного грузовика с различными кузовами и оборудованием, отличавшихся колесной базой, типом привода, климатическим исполнением и комплектацией.

Машины первых опытных партий имели старые колеса с дисками от ЗИЛ-164А, инструментальный ящик, закрепленный сзади под платформой, маленькое круглое зеркало заднего вида (также от ЗИЛ-164А). Облицовка радиатора заметно отличалась от серийных машин, а капот не имел вентиляционных горизонтальных отверстий. Заднее стекло закрывалось защитной металлической сеткой. Выпускавшиеся серийно автомобили получили измененную облицовку радиатора и капот, два зеркала заднего вида прямоугольной формы на кронштейнах совершенно иной формы, новые диски колес с четырьмя отверстиями. Инструментальный ящик перенескли под платформу над бензобаком.
    С февраля 1971 года автомобили стали оснащать платформой с пониженной высотой бортов (575мм против 685мм), таких же, как у длиннобазного ЗИЛ-130Г1. Внешне кузов ЗИЛ-130 стал ниже на одну доску - пять вместо прежних шести.С января 1974 года на передних крыльях появились повторители поворота оранжевого цвета. В конце того же года начали выпускаться шасси ЗИЛ-130АН с колесной базой 3800мм, и шасси ЗИЛ-130К (с базой 3300мм), оснащенные рядным шестицилиндровым двигателем ЗИЛ-157Д. Внешних отлдичий от аналогов с V-образными моторами эти автомобили не имели. Тогда же, в 1974 году, машины стали комплектоваться новыми зеркалами заднего вида большего размера (300х150мм против прежних 200х100мм).

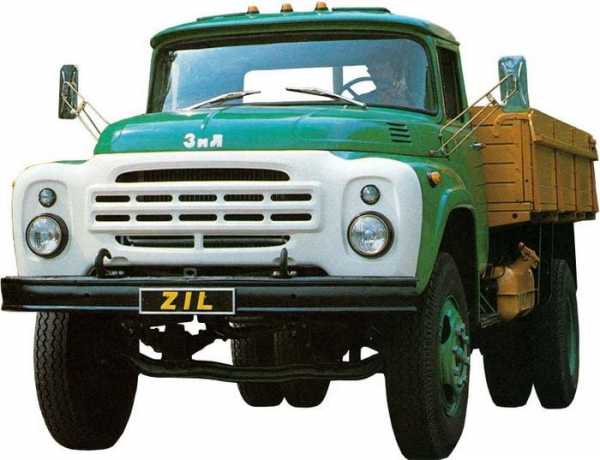

    С 1977 небольшими партиями начала изготавливаться модификация ЗИЛ-130ГУ с особо длинной базой (5600мм), предназначенная для перевозки длинномерных легковесных грузов. С 1978 года все автомобили семейства ЗИЛ-130 получили новую облицовку радиатора (старая - здесь и здесь). Исчез своеобразный козырек над фарами, подфарники стали устанавливаться над фарами. Изменилась и зрительно расширилась средняя часть облицовки, получив два ряда небольших прямоугольных отверстий. С июня 1980 года автомобили ЗИЛ-130, ЗИЛ-130В1, ЗИЛ-130Г, ЗИЛ-130Д, ЗИЛ-130Б, предназначенные для работы с прицепным составом, начали оснащать опознавательным знаком "Автопоезд" - три оранжевых фонаря на крыше кабины. С сентября 1992 года ЗИЛ-130 выпускается на Уральском автомоторном заводе (УАМЗ) в г.Новоуральск. Эти автомобили были упрощенным вариантом ЗИЛ-431410 с оперением, унифицированным с автомобилем ЗИЛ-131Н.

Огромной популярностью пользовались шасси «ЗИЛ-130» для изготовления всевозможных специализированных автомобилей. Фургоны и автоцистерны, топливозаправщики и буровые установки, автокраны и передвижные мастерские, пожарные, мусороуборочные, поливочно-моечные машины – различных моделей спецмашин на шасси 130-го существовало бессчётное количество.

В начале 80-х годов XX века была разработана газобаллонная модификация ЗИЛ-138, предназначенная для работы на смеси углеводородных газов пропан-бутан. Бензиновая система выполняла роль резервной. Кроме бортового автомобиля в семейство ЗИЛ-138 входили седельный тягач ЗИЛ-138В1 и шасси строительного самосвала ЗИЛ-138Д2.

фотография ЗИЛ-138

Фотографии ЗИЛ-130

фотография ЗИЛ-130Д1

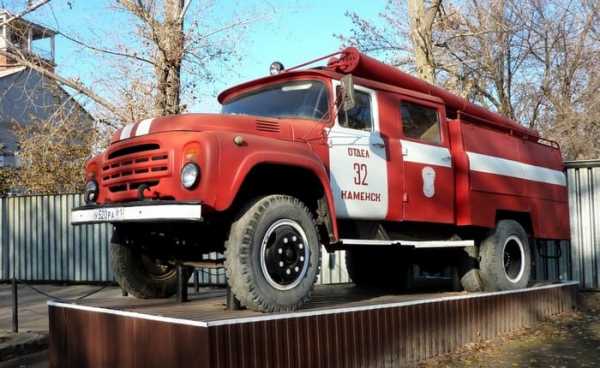

фотография ЗИЛ-130 пожарная цистерна

фотография ЗИЛ-130ИГ

фотография ЗИЛ-130К

dar-web.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
