Российский вездеход «Витязь» | В Мире Моторов

Наиболее подходящим транспортом для использования в суровых условиях климата Сибири и Крайнего Севера, а также в песках, лесах и бездорожье Дальнего Востока является двухзвенный вездеход “Витязь”. Большая грузоподъемность и грузовместимость машины прекрасно сочетается с высокими показателями маневренности и проходимости в дорожных и климатических условиях повышенной сложности. Кроме того, он отлично справляется с ролью амфибии.

Снегоболотоход производства ОАО МК “Витязь” создан по уникальной схеме, которая предусматривает прицепное соединение двух сварных герметичных корпусов, именуемых звеньями.

1. Первое звено представляет собой кабину для экипажа из 4-7 человек, оснащенную автономными системами вентиляции и обогрева, а также отсек для двигателя и трансмиссии.
2. Второй корпус-звено многофункционален – здесь может бить размещен кузов с тентом, кузов платформа для монтажа различного оборудования и др.

Кроме того, производитель предусмотрел возможность оборудования первого звена кузовом с тентом или же кузовом-платформой.

Роль силового агрегата вездехода отведена V-образному многотопливному дизельному двигателю с турбонаддувом и непосредственным впрыском топлива, способному работать при температуре окружающей среды от + 40 °C до – 50 °C. Пуск двигателей возможен двумя способами – при помощи электростартера либо пневмопуском. Возможность запуска двигателя при температуре воздуха до -50 °C обеспечивается комбинированной системой подогрева, посредством принудительной циркуляции масла и жидкости. В качестве опции снегоболотоход может быть оснащен дизельным мотором ЯМЗ-840 или же “Cummins”.

Базовые технические характеристики вездеходов “Витязь”

  • снаряженная масса – 28 т;
  • грузоподъемность – до30 т;
  • максимально возможная длина перевозимого груза – 6 м;
  • количество мест для экипажа – 4-7 чел.;
  • мощность двигателя – 710 л. с.;
  • запас хода без дозаправки – 500 км;
  • максимальная скорость по суше – 37 км/ч;
  • максимальная скорость по воде – 4 км/ч;

Использование четырехступенчатой КПП с гидродинамическим трансформатором обеспечивает плавное изменение крутящего момента, с учетом сопротивления движению. А блокируемый дифференциал позволяет выбрать наиболее подходящий режим движения, в зависимости от дорожных условий. Тормозная система транспортера является практически безотказной, ввиду применения ленточных тормозов плавающего типа с пневмоприводом, а также дублирующих механических тормозов первого звена. При необходимости, производитель устанавливает на вездеход шестиступенчатую коробку автомат.

Одной из главных особенностей транспортера “Витязь” является дистанционно управляемое складывание звеньев в двух плоскостях, которое осуществляется посредством применения дополнительных гидравлических цилиндров. Кстати говоря, данные пневмоцилиндры с принудительной блокировкой используются также, в качестве вспомогательных поворотных механизмов, что значительно увеличивает маневренность машины. Таким образом, вездеход с легкостью может преодолевать рвы шириной до 4 метров и 1,5-метровые стенки.

Благодаря использованию четырех резинометаллических гусеничных обводов, удельное давление на грунт существенно уменьшатся и соответственно, увеличивается проходимость снегоболотохода. Независимая торсионная подвеска мягких опорных катков обеспечивает более мягкое движение машины. Для смягчения ударов и рывков в различных элементах ходовой части используется резина и полиуретан, что в большой степени увеличивает ресурс механизмов.

Ввиду своей высокой проходимости и многофункциональности, вездеходы “Витязь” большой популярностью пользуются при проведении различных спасательных операций в экстремальных условиях, ставших следствием стихийных бедствий. В условиях снежных заносов, наводнений, завалов, бездорожья транспортеры применяются для эвакуации пострадавших и доставки спасателей, продовольствия, медикаментов и оборудования.

Модельный ряд вездеходов Витязь

Конструкторы МК » Витязь»    на базе легендарного вездехода ДТ-10,  изначально разработанного для  армейского использования, на сегодняшний день существенно расширили модельный ряд  на базе сочленного гусенечного снегоболотохода.  Линейка моделей  насчитывает более 30 модификаций. Это и транспортные вездеходы как например ДТ-7П, и топливозаправщик  ДТ-30Ц,  и даже передвижной жилой комплекс  ДТ-30ПЖ.  Особенно хочется заострить внимание на  плавающем вездеходе   ДТ-2П, грузоподъемностью до  2 тонн, имеющем в основе уникальное сочленении от взрослого собрата — вездехода Витязь .



Видео сочлененного вездехода Витязь.

Похожие записи

Поделитесь с друзьями

avto-ka.ru

технические характеристики, фото и видео материалы

Вездеход Витязь ДТ-10 представляет сочлененную гусеничную машину, предназначенную для работы в крайне сложных климатических условиях и условиях экстремальных температур.

Отсутствие специальной снегоболотоходной техники в России до 60-х годов
прошлого столетия сдерживало освоение этих территорий и оборачивалось огромным
материальным ущербом. Она же была необходима и для укрепления северных и
дальневосточных рубежей страны, в первую очередь под монтаж разрабатываемого
ракетного вооружения

Со всей очевидностью встала задача по созданию отечественных
снегоболотоходов, в том числе двухзвенных гусеничных машин (ДГМ) большой
грузоподъемности, так как однозвенные гусеничные снегоболотоходы не были способны с
достаточной эффективностью перевозить по труднодоступной местности груз массой
более трех тонн. И с такой задачей отечественная наука и производство успешно
справились.

К началу 80-х годов прошлого века большой цикл НИОКР по созданию высоко
унифицированного семейства двухзвенных гусеничных транспортеров семейства
«Витязь» был завершен. Разработка этого семейства – результат творческого
сотрудничества под руководством Главного автомобильного управления МО, научных,
конструкторских и производственных коллективов 21 НИИИ МО, НИИ двигателей,
ВНИИТрансмаш, Рубцовского машиностроительного завода и Ишимбайского завода
транспортного машиностроения.

  • двухзвенные гусеничные плавающие транспортеры ДТ-10П, ДТ-20П и ДТ-30П грузоподъемностью 10, 20 и 30 тонн соответственно;
  • двухзвенные гусеничные неплавающие транспортеры ДТ-10, ДТ-20 и ДТ-30 аналогичной грузоподъемности.

Серийное производство двухзвенных транспортеров ДТ-10П, ДТ-30П и ДТ-30
этого семейства за период с 1982 по 1986 годы освоено на Ишимбайском заводе
транспортного машиностроения, в настоящее время ОАО «МК «Витязь».

Основанное в 1977 году предприятие в настоящее время является одним из
мировых лидеров по производству наземных транспортных средств высокой
проходимости, предназначенных для перевозки грузов, монтажа различного военно-
технического и технологического оборудования в особо сложных дорожных и
климатических условиях.

Витязь ДТ-10 может эксплуатироваться в условиях бездорожья, на сыпучих и зыбких грунтах, снежной целине, лесных дорогах.

Вездеход относится к классу двухзвенных снегоболотоходов на гусеничном ходу. Конструкция машины сочетает повышенную грузоподъёмность, высокую маневренность и проходимость.

Вездеходы Витязь имеют оригинальную компоновку. Два герметичных цельнометаллических звена машины соединяются друг с другом по прицепной схеме. В переднем корпусе находится кабина экипажа вездехода, рассчитанная на 4-7 человек. Кабина оснащена автономными системами обогрева и вентиляции. За кабиной расположены моторно-трансмиссионный отсек и грузовой кузов, покрытый брезентовым тентом.

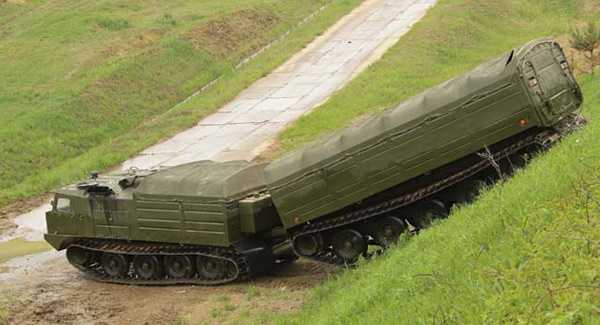

Для преодоления препятствий, сравнимых с высотой самой машины, вездеходу необходимо постоянно сохранять отличное сцепление с дорожной поверхностью. Идеальный метод преодоления подобных преград – это ее «обкатка».

Подобного можно добиться двумя методами – либо применить колесно-шагающий привод, либо использовать конструкцию гибкой рамы. Применение первого метода для тяжелых транспортных вездеходов весьма проблематично, а вот второй успешно реализован в конструкции уникальных тяжелых транспортных двухзвенных вездеходов семейства «Витязь» производства Ишимбайского завода транспортного машиностроения.

Несмотря на то, что вездеходы «Витязь» считаются двухзвенными, следует отметить, что в их конструкции присутствует еще одно, пожалуй, наиболее важное звено – поворотно-сцепное устройство, благодаря которому машина получает возможность передвигаться подобно пресмыкающемуся.

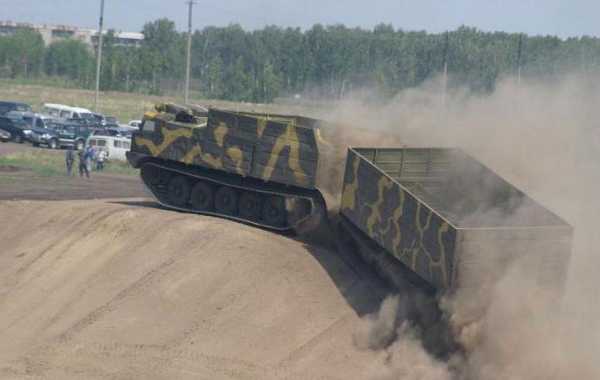

Конструкция ПСУ позволяет безопасно кренить модули вездехода относительно друг друга, задирать или опускать носовую и кормовую части, благодаря чему машина способна преодолевать практически любые типы преград.

Несмотря на то, что согласно техническим характеристикам, вездеход может преодолевать рвы шириной до 4 метров, в ходе антарктических экспедиций «Витязю» покорялись даже 8-метровые трещины!

Таким образом, двухзвенные вездеходы, серийно выпускаемые с 1982 года, во многих случаях с успехом заменяют вертолеты, так как для иных видов транспорта подобные препятствия непреодолимы.

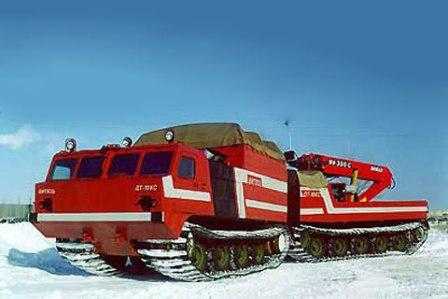

Второе звено вездехода, как правило, выполняется вариативно, и может представлять собой как грузовой кузов, так и платформу, предназначенную для установки различного технологического оборудования. При необходимости, на обоих звеньях грузовой отсек может быть заменен технологической платформой.

«Витязь» комплектуется мощными V-образными дизельными силовыми агрегатами жидкостного охлаждения с системой непосредственного впрыска топлива. Наддув двигателя осуществляется посредством центробежного нагнетателя.

В различных модификациях вездеходы «Витязь» ДТ-10 оснащаются турбированными двигателями ЯМЗ 840 или Cummins.


Запуск двигателя осуществляется посредством электростартера от аккумулятора напряжением 24 вольт. В качестве дублирующей системы запуска силового агрегата применяется пневмопуск с использованием сжатого воздуха из баллонов.

Для обеспечения бесперебойного запуска двигателя в условиях экстремально низких температур, вездеход оснащен комбинированной системой подогрева масла и жидкости посредством термосифонной принудительной циркуляции.

Функциональной особенностью конструкции «Витязя» является возможность складывания звеньев вездехода по продольной и вертикальной плоскости, осуществляемое с пульта водителя. Складывание осуществляется благодаря наличию на поворотно-сцепном механизме двух управляющих гидроцилиндров. Гидроцилиндры исполняют универсальную функцию, и могут применяться в качестве амортизаторов, поворотного механизма и блокиратора при преодолении траншей и рвов. Наличие гидроцилиндров значительно повышает ходовые качества машины, позволяя ей преодолевать вертикальные препятствия высотой до полутора метров и рвы шириной до 4-х метров.

Вездеход оснащен гидромеханической трансмиссией, агрегатированной с гидродинамическим одноступенчатым трансформатором. Трансформатор обеспечивает бесперебойный и плавный перевод крутящего момента. Четырехступенчатая коробка передач, сочлененная с блокируемым дифференциалом обеспечивает выбор оптимального режима движения вездехода по всем видам дорожного покрытия.

Высокоэффективная передача мощности осуществляется благодаря двум планетарным бортовым и одному коническому редуктору, расположенным на каждом звене. Торможение вездехода обеспечивают ленточные тормоза плавающего типа с пневмоприводом. Дублирующая тормозная система выполнена в виде механического привода управления тормозами переднего звена.

Сочленение узлов трансмиссии обеспечивается карданными валами с промежуточной опорой и зубчатой муфтой. В опционных версиях вездеходы «Витязь» могут комплектоваться автоматической шестиступенчатой гидромеханической трансмиссией производства компании «Allison».

Ходовая часть представлена четырьмя резинометаллическими активными гусеничными обводами, снабженными металлическими поперечинами. Конструкция гусениц обеспечивает низкое давление на грунт, маневренность и высокую проходимость. Мягкость хода машины обеспечивается независимым энергоемким торсионом опорных катков с губчатым наполнителем. Для демпфирования ударов и рывков ведущие и направляющие колеса вездехода и элементы ходовой части покрыты специальными полиуретановыми материалами и резиновыми накладками.

Благодаря оригинальной конструкции ведущих колес ходовая часть машины защищена от обледенения, а оптимальное расположение поперечин создают эффект самоочистки элементов ходовой части от грязи.

Безусловно, при всех преимуществах конструкции, вездеходы «Витязь» далеко не идеальны. Несмотря на свои уникальные характеристики, ПСУ слишком сложно и уязвимо.

Несовершенна и механическая передача, которую, в идеале, следовало бы заменить на гидравлику или электропередачу. Резинотканевое покрытие гусениц отлично выдерживает морозы до -50 градусов, но при более низких температурах в этом узле могут возникать проблемы. Во многом, из-за этого, на базе вездехода до сих пор не создано тяжелых боевых или пожарных установок. Тем не менее, перечисленные недостатки не дают оснований упрекать эту машину в чем-либо.


К сожалению, эти действительно революционные машины сегодня выпускаются в крайне малом количестве. И дело тут не в производственных мощностях предприятия, а в малом количестве заказов из-за достаточно высокой стоимости машины. Таким образом, для своего дальнейшего развития «Витязь», способный преодолеть все существующие препятствия, не может преодолеть лишь одну, финансовую преграду.

gredx.ru

Вездеходы амфибии «Витязь» ДТ-30, ДТ-20, ДТ-10П для Арктики и других экстремальных условий эксплуатации | Вездеход, снегоход, болотоход!

Мар 5 • Вездеходы, Вездеходы России, Видео Вездеходов, Военные, Гусеничные, Интересно! • 18985 Просмотров • 5 комментариев к записи Вездеходы амфибии «Витязь» ДТ-30, ДТ-20, ДТ-10П для Арктики и других экстремальных условий эксплуатации

В городе Ишимбае находится машиностроительный завод «Витязь», получивший известность благодаря выпускаемым им двухзвенным снегоболотоходам. Которые из-за неоспоримых преимуществ в конструкции получили мировое признание, как лучшие гусеничные вездеходы для работ в труднодоступных, заснеженных и заболоченных областях, то есть на почвах с низкой плотностью. Среди своих одноклассников гусеничный вездеход Витязь является лучшей моделью по своим ходовым и грузоподъёмным характеристикам.

Вездеходы амфибии Витязь ДТ-30, ДТ-20, для Арктики и других экстремальных условий эксплуатации

Вездеход-снегоболотоход, такого типа, широко применяется при строительстве газо и нефтепроводов, при поиске месторождений полезных ископаемых (в различных добывающих отраслях), в ходе спасательных работ во время стихийных бедствий, вооруженными силами.

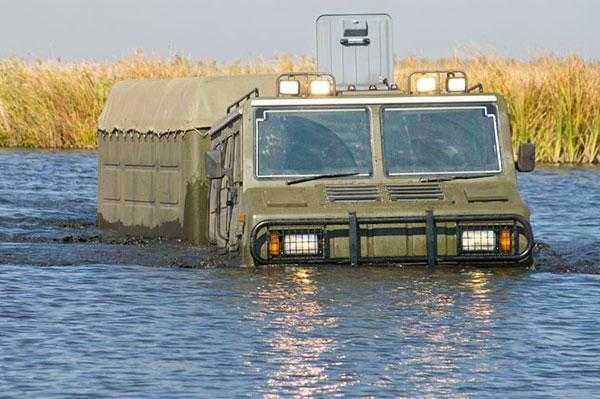

Этот вездеход, способен работать без особых температурных ограничений окружающей среды, поэтому его часто эксплуатируют в областях со сложными климатическими условиями в Сибири, Арктике, Дальний Восток, в пустынях Азии и даже на высокогорье. В тропиках часто встречаются вездеходы-амфибии этого модельного ряда. Несмотря на свой внушительный вес, вездеход-амфибия преодолевает водные преграды с легкостью.

В отличии от аналогичных плавающих вездеходов он способен пересекать озера и реки не только в брод, но и на плаву.

Вездеходы амфибии Витязь ДТ-30, ДТ-20, ДТ-10П для Арктики и экстремальных условий эксплуатации

Гусеничные транспортеры заводской маркировки ДТ производятся двух разновидностей: не плавающий с крупной платформой и вездеход амфибия. Если вездеход плавающий, то в обозначении указывается буква «П». Также они различаются по грузоподъёмности 10, 20, 30 тонн, что и отображается в названии – ДТ-10, ДТ-20 и ДТ-30.
Двухзвенный гусеничный вездеход ДТ-30 из-за своей проходимости и надежности является наиболее популярной моделью и достижением завода «Витязь».
Это уникальный, быстрый, сочлененный гусеничный снегоболотоход, который соединяет в себе отличную маневренность, большую грузоподъёмность, надежность и проходимость вне зависимости от окружающей местности и среды не имеет аналогов в мире.
«Витязь» обладает рядом особенностей конструкции. Ниже рассмотрим их.
ДТ-10 принадлежат к классу двухзвенных гусеничных снегоболотоходов и имеют нестандартную сцепку. Звенья вездехода сочленены между собой по прицепной схеме соединения. Кабина расположена в передней части корпуса и может вмещать от 4 до 7 человек экипажа, имеет независимые вентиляционные и отопительные системы.

Вездеходы амфибии Витязь ДТ-30, ДТ-20, ДТ-10П для Арктики

Непосредственно за ней находится грузовой отдел и отсек, в котором находится двигатель. Вместо второго звена можно использовать, как грузовой отсек, так и платформу для монтажа оборудования специального назначения. При использовании в долгих экспедициях вторые звенья у ДТ-10 и ДТ-30 переоборудывают под жилые блоки. В ДТ-10 могут жить 6 человек, а в ДТ-30 жилой блок более габаритный и вмещает от 8 человек.
Благодаря своей конструкции вездеходы «Витязь» имеют множество вариантов установки дополнительных модификаций и усовершенствований на стандартной базе, использования специального технического оборудования, делает снегоболотоход незаменимым.
Хоть вездеходы ДТ-10 и ДТ-30 относятся к двухзвенным, но по факту, кроме двух основных гусеничных звеньев есть еще одно – трехстепенное поворотно-сцепное устройство. Благодаря ему, в отличии от бортового, как у других гусеничных вездеходов, у «Витязей» кинематический способ поворота.

Вездеходы амфибии Витязь ДТ-30П с третьим звеном для Арктики и других экстремальных условий эксплуатации

Специфическая черта конструкции этих вездеходов в возможности управлять складыванием звеньев с пульта водителя и фиксировать их в необходимых плоскостях. Это становится возможным благодаря двум гидроцилиндрам, находящимся на каждом борту поворотно-сцепного механизма, они используются в роли амортизаторов, для блокировки муфты и как поворотный механизм.
На всех моделях установлен четырехтактный дизельный двигатель. Он V-образный, с двенадцатью цилиндрами и мощностью 710 л.с. С помощью термосифонной принудительной циркуляции жидкости и подогреву масла, отработанным газом, даёт возможность запускать мотор при экстремальных температурах. Запасной пуск мотора осуществляется пневмопуском.

Гусеничные вездеходы ДТ-10 и ДТ-30 обладают гидромеханической коробкой передач с трансформатором, который точно, но плавно передает крутящий момент. Трансмиссия соединена с дифференциалом блокировки и позволяет выбрать наиболее подходящий режим езды снегоболотохода для любой местности.

Вездеходы амфибии Витязь ДТ-20П бронированные для Вооруженных сил

Ходовая часть состоит из обводов с гусеничными лентами. На них находятся стальные поперечины, для того, чтоб снизить давление на почву и повысить проходимость, также они играют роль в самоочистке и защите от обледенения элементов ходовки.
Подвеска главных катков независимая и торсионного типа с пористым наполнителем даёт вездеходу-снегоболотоходу дополнительную плавность.
Чтоб уменьшить сильные удары и сгладить рывки и толчки при преодолении преград в конструкции колёс и ходовой части используют полиуретановые покрытия, это также позволяет увеличить ресурс машины.

Вездеходы амфибии Витязь для Арктики и других экстремальных условий эксплуатации

Снегоболотоход и вездеход-амфибия, несмотря на свою колоссальную проходимость и востребованность, производят в ограниченном количестве. И это не из-за нехватки спроса, а связано с довольно высокой его ценой.

март 2015, Гордон Станислав Семенович для Новости 94

Тактико-технические характеристики гусеничных двухзвенных вездеходов Витязь ДТ-10П, ДТ-5П, ДТ-30П (нажмите пожалуйста на выделенный фрагмент для просмотра)

БездорожьеБолотоходВездеходГусеницыПроходимостьСнегоболотоходТехника

Похожие Записи

Об авторе: admin

« Тактико-технические характеристики гусеничных двухзвенных вездеходов Витязь ДТ-10, ДТ-20, ДТ-30 Земноводные — Quadski и Quadski XL от GIBBS SPORTS AMPHIBIANS — большая скорость на суше и воде »

xn—-btbbfdadcbcr9cwalfbbaa4c3a7co.xn--p1ai

ОАО Витязь — строитель нужных машин | Вездеход, снегоход, болотоход!

Июл 29 • Вездеходы Амфибии, Вездеходы России, Видео Вездеходов, Военные, Гусеничные, Двухзвенные Вездеходы, Советские Вездеходы • 3904 Просмотров • Комментариев к записи ОАО Витязь — строитель нужных машин нет

Машиностроительная компания «Витязь» является одним из крупнейших производителей крупногабаритных транспортных средств высокой проходимости. Детища завода востребованы во всех уголках земного шара.
Кроме транспортеров, вездеходов и болотоходов компания «Витязь» известна своими мостами для троллейбусов, автобусов. На базе вездеходов сооружаются различные строительные агрегаты, такие как бульдозеры и краны. А в военном сегменте компания является незаменимым поставщиком платформ для ИРМ, тягачей и т.д.
История
История «Витязя» начинается с 1977—го года, именно тогда была официально зарегистрирована компания. Спустя 4 года с конвейера сошел первый вездеход. Это был гусеничный транспортер, который поразил мировую общественность высокой степенью проходимости.
Годы шли и завод лишь наращивал свою силу на рынке. Увеличивались обороты производства, а модельный ряд становился все шире. В целом модельный ряд составляет порядка 40 различных моделей техники высокой проходимости. Продукция компании «Витязь» востребована в районах полного бездорожья, где стандартные машины не могут справиться с проходимостью. К тому же, большинство моделей и модификаций отличаются большой грузоподъемностью.
Лучшие из лучших
Наиболее запоминающимися разработками машиностроительной компании «Витязь» являются такие гиганты как КП 60М и КС—ТГВ. Это гусеничные вездеходы, которые заслужили широкую популярность среди заказчиков со всего мира. Об этом свидетельствует то, что в год их выпускалось до 25 тысяч единиц! В свое время они считались последним достижением науки и техники. Главная особенность заключалась в универсальности. Оба вездехода могли с легкостью преодолевать сложные участки пересеченной местности, в том числе водные барьеры. При этом грузоподъемность гусеничных вездеходов КП 60М и КС—ТГВ достигала 50 тонн, а максимальная длина перевозимого груза составляла 20м.
Современность
Сегодня ОАО «Витязь» занимается разработкой и выпуском не только стандартных одиночных вездеходов. Очень востребованы и двухзвенные аппараты. За счет таких моделей производитель существенно увеличил грузоподъемность своих агрегатов. Более того, удлиненный корпус способствует снижению давления гусениц на грунт.

ОАО Витязь — строитель нужных машин. Инженерная машина разграждения (ИМР)

При разработке двигателей, которыми оснащаются разработки компании, учитываются самые высокие требования. За счет этого моторы выдают высокую мощность. Их работа отличается надежностью и безотказностью, даже в условиях самого сурового климата.
Не на самом последнем месте машиностроительная компания «Витязь» и на военном промысле. Множество различных тягачей, буксиров, ИМР и т.д. «Витязь» является поставщиком платформ для компаний, занимающихся сборкой строительной техники: краны, экскаваторы, установки свае—завинчивающего типа. Увидеть разработки крупнейшего производителя габаритной техники вы можете прямо у себя в городе, ведь он занимается поставкой ведущих мостов для колесных экскаваторов, троллейбусов, автобусов.
Легенды завода
«Витязь» не раз становился лауреатом различных государственных премий. Заслужил много наград высшей категории.
Среди легендарных личностей, имена которых ассоциируются с «Витязем», нельзя не упомянуть о Савельеве Владимире Ивановиче и Осколкове Константине Владимировиче. Савельев В.И. занимал должность генерального конструктора. Он был удостоен награды высшей степени за разработку крупногабаритных транспортеров. Константин Владимирович Осколков, в 1981—м году, награжден орденом Ленина за разработку и конструирование двухзвенных вездеходов.

июль 2015. Задорожный Юрий Павлович для Новости 94

(нажмите пожалуйста на название, читайте интересную статью)

Используйте пожалуйста метки (под этой строчкой, выделены красным цветом) и рубрики (под названием) для чтения других интересных статей по этой теме.

амфибияВездеходВоенноеГусеницыДвухзвенныеЗаводИсторияРоссияСССР

Похожие Записи

Об авторе: admin

« ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕМАШИНЫ ГАРФОРД-ПУТИЛОВЕЦ Витязь ДТ-5П — вездеход без границ »

xn—-btbbfdadcbcr9cwalfbbaa4c3a7co.xn--p1ai

ДТ «Витязь»: Особенности национального вездехода

Двухзвенный гусеничный транспортер «Витязь» незаменим в отдаленных регионах нашей страны, где шутки про «вторую российскую беду» оправданы климатом. Какие условия и события определили его нынешнюю конструкцию – читайте в нашем проекте.

Первые шаги по бездорожью

Прототипами российских вездеходов ДТ-10П и ДТ-30П «Витязь» можно считать гусеничные артиллерийские тягачи, которые использовали в СССР в 1950-х годах. В это же время начался масштабный процесс освоения северных районов. В Сибири, на Дальнем Востоке и в Арктике просто необходима была высокоманевренная машина, способная преодолевать сложные преграды и перевозить крупногабаритные грузы.

«Интенсификация этого процесса объяснялась и военно-стратегическими целями того времени», – пишет в своей книге главный конструктор машин семейства «Витязь» Константин Осколков. По его словам, в тот период было проведено несколько учений и маневров («Белая Медведица», «Полярная звезда» и других) с участием объединенных вооруженных сил США, Канады и прочих стран и использованием разработанной техники, специально приспособленной для эксплуатации в районах Крайнего Севера. В ходе этих учений было установлено, что техника неэффективна. Основные причины: плохая проходимость и маневренность, низкие надежность и экономичность. Эти же недостатки в полной мере можно отнести и к нашим машинам того периода.

А самым первым в мире сочлененным вездеходом считают экземпляр, представленный на выставке в Лондоне в 1913 году. Англичанин Диплок соединил прицеп, гусеницы которого не были ведущими, с основной машиной с помощью шкворневого шарнира, а механизм поворота секций был основан на действии так называемой «червячной пары». Винт размещался на ведущей машине, а сектор — на заднем звене.

По снегам и болотам

В каких же конкретно условиях должен был работать новый механизм? За термином «бездорожье» обычно скрывается болотистая и лесистая местность, снежные заносы, размытые непогодой грунты, различные препятствия (рвы, косогоры и т.д.).

Ситуация осложняется тем, что в отличие от воды и воздуха физические свойства грунтов крайне непостоянны – один и тот же тип грунта может изменять свое состояние в зависимости от влажности. Из-за этого попытки ученых точно оценить «проезжаемость» грунтов с помощью 11 параметров не увенчались успехом. Так что при оценке возможностей внедорожного транспорта грунты стали разделять не по типам, а по состояниям.

«С точки зрения эксплуатации машин пластичная стадия грунта – одно из самых сложных и трудных (тяжелых) условий работы гусеничных машин. В большинстве своем считается непроходимой для наземных транспортных средств и по этой причине практически недоступна для их эксплуатации», – объясняет Константин Осколков.

Покоритель земель

Принципиально новым типом вездеходов, которые справляются с грунтами любой сложности, стали двухзвенные машины семейства «Витязь»: ДТ-10П, ДТ-20П и ДТ-30П.

Серийное производство «Витязей» стартовало в 1982 году. Сегодня АО МК «Витязь» – единственный в России производитель уникальных плавающих двухзвенных гусеничных транспортеров семейства ДТ «Витязь» грузоподъемностью от 3 до 30 тонн. Выпускаемые заводом вездеходы успешно эксплуатируются в условиях сплошного бездорожья, болот, снежной целины, низких и сверхнизких температур Российского Севера, Сибири, Арктики и Антарктики, а также высоких и сверхвысоких температур песчаных пустынь Средней Азии и Аравии, сверхвысокой влажности тропиков и разреженного воздуха высокогорья. Благодаря универсальности конструкции транспортеры «Витязь» применяются в качестве базовых шасси, для размещения на них комплексов вооружений, грузоподъемного, погрузочно-разгрузочного, землеройного и другого технологического оборудования различного назначения.

Двухзвенные гусеничные вездеходы уверенно опережают своих одиночных «собратьев» по показателям грузоподъемности, проходимости и маневренности. За способность передвигаться по любой местности у «Витязя» отвечает уникальная система по складыванию звеньев в продольной и вертикальной плоскостях. Гидравлические цилиндры, расположенные между звеньями, могут работать в нескольких режимах: осуществлять поворот машины, обеспечивать плавность хода, работая в качестве своеобразной пневмоподвески, и блокировать звенья для преодоления преград высотой до полутора метров.

«Витязь» на севере

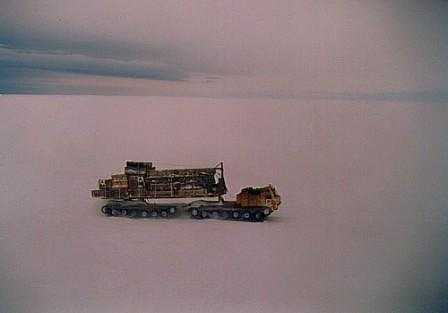

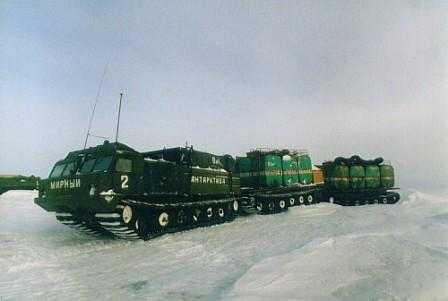

С недавним усилением российского присутствия в Арктике вездеходы «Витязь» приобрели новую функцию защитника российских интересов в этом стратегически важном регионе. В начале 2016 года стартовали испытания новой модификации «Витязя» ДТ-10МП на базе Арктической бригады ВC РФ в Мурманской области. Как отмечают военные, машина обладает исключительными тактико-техническими характеристиками для эксплуатации в этих непростых условиях.

agitpro.su

Гусеничный вездеход “Витязь” :: SYL.ru

Вездеход «Витязь» ДТ 30 – уникальное быстроходное двухзвенное транспортное средство на гусеничном ходу, которое сочетает в себе высокие показатели маневренности и проходимости, высокую грузоподъемность в сложных и экстремальных дорожно-климатических условиях.

Назначение вездеходов «Витязь»

Мощный гусеничный вездеход «Витязь» ДТ 30 предназначен для использования в нелегких суровых климатических условиях, характерных для отдаленных северных районов Российской Федерации, Сибири и Дальнего Востока. Его применяют главным образом для перевозки и доставки различных грузов (массой до 30 тонн и длиной до 13 метров) и разнообразного технологического оборудования, которое необходимо для выполнения народнохозяйственных работ. Также ДТ 30 успешно используется для перевозки людей в бездорожье. Кабина этого транспортного средства в полной мере соответствует всем требованиям удобства и комфорта как для водителя, так и для всех пассажиров.

Вездеход «Витязь» незаменим при проведении аварийно-спасательных операций. Благодаря такой машине у спасателей есть возможность преодолевать непреодолимые для обычной техники места: бездорожье, снежные заносы, разрушения, обвалы и т. п. Гусеничный вездеход быстро доставляет спасательную бригаду и все необходимое в бедствующую зону и гарантирует быструю эвакуацию потерпевших. Мощный тягач ДТ-30П способен успешно преодолевать водные преграды различной глубины (до 1,8 м). Модель ДТ-30 с уверенностью пересекает снежные и песочные завалы, лесистые территории.

Вездеход «Витязь» часто приходит на помощь при необходимости доставки различного оборудования (к примеру, пожарного) или спецтранспорта (кранов, экскаваторов, цистерн и т. д). Также это транспортное средство активно используется военными подразделениями. Проходимость машин настолько высока, что они могут преодолевать рвы, ширина которых 4 м и взбираться на 1,5-метровые склоны.

Гусеничные транспортеры производства ОАО МК «Витязь» благодаря своим высоким свойствам удостоены Государственной премии РФ.

Создатели

Создателями тягачей «Витязь» являются К. Осколков (автор этой идеи и главный конструктор проекта) и В. Савельев (первый генеральный конструктор вездеходов). Их снегоболотоходы соответствуют всем нормативам, предъявляемым Минприроды России к транспортным наземным средствам. Все модели оказывают на окружающую среду, растительный и почвенный покров самое минимальное воздействие. По уровню экологической безопасности они превосходят не только российские, но и зарубежные аналоги.

Конструкционные особенности «Витязей»

Вездеход «Витязь» (фото присутствуют в статье) создан по уникальной прицепной схеме, основанной на соединении звеньев. В конструкции использованы два сварных корпуса. Передний из них представляет собой кабину (там можно разместить экипаж до 7 человек). Для комфорта и уюта установлены автономные обогревательные и вентиляционные системы, а также отсек для трансмиссии и двигателя.

Второе звено (корпус) машины многофункционально. Здесь может быть размещен тентированный кузов или кузов-платформа. Кроме того, производители предусмотрели возможность оборудования первого корпуса кузовом-платформой или кузовом с тентом. Это очень удобная конструкция, если необходимо перевозить много разного груза.

Двигатель

Вездеход «Витязь» укомплектован многотопливным четырехтактным V-образным дизельным двигателем с водяным охлаждением, непосредственным впрыскиванием топлива и турбонаддувом. Для запуска мотора используется электростартер или пневмопуск. Двигатель легко запускается при t 50 градусов.

Трансмиссия

Используемая в «Витязях» трансмиссия также отличается своей эффективностью. Крутящий момент при появлении сопротивления движению изменяется плавно. Это достигается за счет использования гидродинамического одноступенчатого трансформатора.

Вездеход «Витязь» оснащен четырехскоростной коробкой передач с блокируемым дифференциалом, что позволяет легко ориентироваться в выборе оптимального режима движения в конкретных дорожных условиях.

Тормозная система

Надежную и качественную работу тормозной системы обеспечивают ленточные плавающие тормоза двух механических приводов. Между собой трансмиссионные агрегаты соединены карданными валами.

Поворотно-сцепной механизм имеет конструкцию, позволяющую звеньям транспортера поворачиваться независимо в разных плоскостях. Это позволяет транспортному средству эффективно преодолевать водные преграды и бездорожье.

Благодаря гидроцилиндрам, которые являются амортизаторами, обеспечивается плавность хода и преодоление 1,5-метровых в высоту препятствий.

Гусеницы с грунтом имеют максимальное сцепление.

Ходовая часть вездехода также отличается своими характеристиками. Различные новации позволяют избегать обледенения ходовой системы, которая эффективно самоочищается от снега, льда и грязи, что благоприятно сказывается на эффективности движения.

Вездеход «Витязь»: технические характеристики

Масса в полном снаряжении составляет 28 тонн.

Максимальная грузоподъемность – 30 тонн.

Длина перевозимого груза – максимум 6 метров.

Максимальное число посадочных мест для экипажа в кабине – 7.

Двигатель мощностью – 710 л. с.

Скорость движения транспортера:

  • по воде – до 4 км/ч;
  • по суше – до 37 км/ч.

У вездехода запас хода без проведения дозаправки составляет примерно 500 км.

www.syl.ru

Вездеход Витязь ДТ-30: основные характеристики

Вездеход модификации ДТ-30 «Витязь» – уникальное транспортное средство повышенной проходимости, предназначенное для эксплуатации в условиях бездорожья и суровых климатических условиях (при температуре от +40 до –50 °С).

Конструкция двухзвенных вездеходов модельного ряда ДТ-30 на гусеничном ходу позволяет преодолевать любые препятствия, проводить работы на низко несущих грунтах в лесистой местности, на болотах, снежной целине, пересекать водные преграды в самых тяжелых дорожно-транспортных условиях. Этот мощный и быстроходный гусеничный тягач способен эффективно выполнять поставленные задачи в суровых климатических зонах Сибири, Крайнего Севера, Дальнего Востока, в северных полярных областях Земли (Арктике и Антарктике).

Видео: Вездеходы «Витязь»

Особенности конструкции

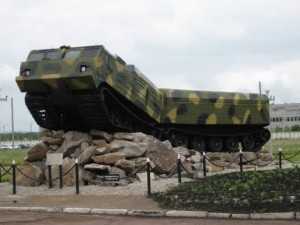

Транспортер ДТ-30 оснащен сочлененными гусеничными звеньями, скомпонованными по прицепной схеме соединения, что обеспечивает высокую грузоподъемность и вместимость транспортного средства, его маневренность в тяжелых климатических и дорожных условиях. Конструкция транспортера имеет важную особенность: складывание гусеничных звеньев в двух плоскостях (вертикальной и продольной) под управлением водителя. Складывание осуществляется при помощи поворотно-сцепного устройства, усиленного дополнительными гидроцилиндрами. Маневренность и плавность хода гусеничного тягача повышается именно за счет гидроцилиндров, которые выполняют поворотные функции и выступают в качестве блокирующего устройства коробки передач.

Модификация двухзвенного гусеничного транспортера ДТ-30 повышает показатели проходимости машины, которая в рабочем состоянии способна преодолевать вертикальные препятствия высотой до 1,5 м и глубокие рвы шириной до 4-х м.

Вездеход выпускается в разных комплектациях, с двигателями отечественных и зарубежных производителей. Модельный ряд транспортеров «Витязь» оснащен дизелями жидкостного охлаждения (V-образными четырехтактными). Пусковая система активируется пневмопуском или от аккумулятора с напряжением батарей 24 В. Специальная система подогрева и принудительное термосифонное движение масла и охлаждающей жидкости позволяет запускать двигатель при внешней температуре–50°С.

Высокая проходимость и маневренность транспортера обеспечиваются конструкцией ходовой части. Машины оснащены четырьмя широкими гусеничными обводами из полиуретана со стальными поперечинами. Благодаря такой конструкции снижается удельное давление на грунт, повышается проходимость транспортного средства.

Конструкция ведущих колес препятствует образованию наледи на узлах ходовой части при сильных морозах. Гусеничные машины марки «Витязь» ДТ-30 обладают высоким эксплуатационным ресурсом, надежны и долговечны. Техническое обслуживание и качественный ремонт позволяют повысить эффективность работы этой незаменимой техники.

Транспортные средства марки Витязь ДТ-30 отвечают всем требованиям Минприроды России в области экологической безопасности, что подтверждается соответствующими сертификатами. По уровню безопасности для окружающей среда гусеничные транспортные вездеходы и их модификации превосходят все отечественные и зарубежные аналоги.

Модификации

Конструкция транспортера предусматривает широкие возможности для модернизации и повышения технико-эксплуатационных характеристик машины. Вездеходы ДТ-30 можно использовать под монтаж специального дорожно-строительного оборудования в качестве универсального шасси. Плавающие модели вездеходов обозначаются литерой «П» в наименовании транспортного средства.

Витязь ДТ-30Э

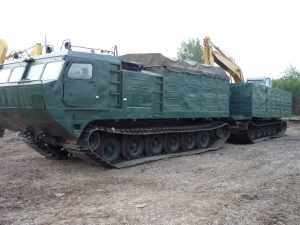

Нестандартный экскаватор «Витязь» выпускается на конструктивной базе двухзвенного транспортера ДТ-30П путем монтажа дополнительной установки – экскаваторного оборудования. Этот вид техники предназначен для ведения дорожно-транспортных и землеройных работ, перевозки грузов с низкими показателями устойчивости грунта. Модель экскаватора ДТ-30 оборудована тремя аутригерами с автоматическим управлением. Гидравлические выносные опоры, в сочетании с двухзвенным шасси повышают технико-эксплуатационные характеристики транспортного средства: повышают его проходимость, маневренность., скорость. Кроме того, увеличивается грузоподъемность экскаватора, что позволяет перевозить в кузове оборудование массой до 12 тонн. Шасси предусматривает возможность установки дополнительного оборудования: компрессора, сварочного устройства, гидроманипулятора и т.д.

Экскаватор Витязь ДТ-30ПЭ1

Экскаватор нестандартный «Витязь» ДТ-30ПЭ1 эксплуатируется при проведении строительных и землеройных работ, используется для транспортировки грузов на неустойчивых грунтах (вода, снег, болото, пересеченная местность). Машина отличается удобством конструкции: имеет откидные борта кузова второго звена, которые легко снимаются. Особенностью этой модели является конструктивное сочетание деталей, повышающее эксплуатационный потенциал техники – гидравлического манипулятора, сварочного агрегата, насоса, компрессора и т.д.

Технические характеристики

Вездеходная гусеничная техника ДТ-30П «Витязь» и нестандартные экскаваторы, произведенные на ее базе, имеют следующие технические характеристики:

Вездеход ДТ-30П «Витязь»

  • Габариты техники (в м): 15,9 х 3,1х 3,3 (длина, ширина, высота).
  • Масса транспортного средства в снаряженном состоянии: 28 т.
  • Грузоподъемность: 30 т.
  • Мощность двигателя: 800 л.с.
  • Скорость (на плаву): 4 км/ч.
  • Скорость по суше: 47 км/ч.

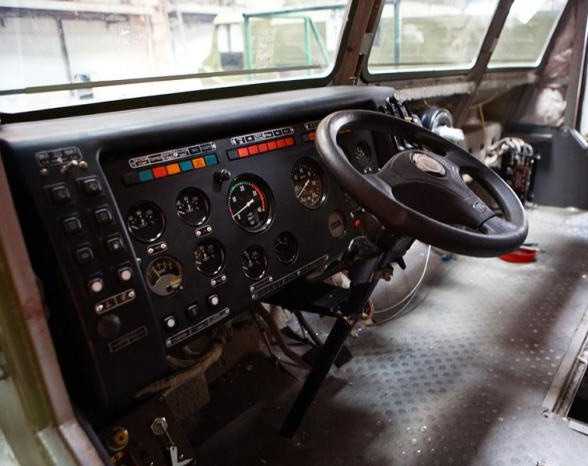

  • Количество мест в кабине водителя: 5.
  • Угол подъема на спуске (при сухом грунте): 30°.
  • Максимальный крен: 15°.

Экскаватор Витязь ДТ-30Э

  • Вес эксплуатационный: 39 т.
  • Максимальная скорость движения: 37 км/ч.
  • Мощность двигателя: 59,6 кВт.
  • Глубина преодоления препятствий (брода): 1,8 м.
  • Глубина вкапывания: 4,65 м. Вес груза: 11,5 т.

Экскаватор Витязь ДТ-30ПЭ1

  • Двухзвенный транспортер ДТ-30П.
  • Оборудование экскаваторное ЭО-3323А
  • Вес эксплуатационный: 38 т.
  • Мощность двигателя 59,6 кВт.
  • Скорость движения: 37 км/ч.
  • Грузоподъемность 11,5т.
  • Глубина выкапывания грунта 4,65 м.

Видео: Тест снегоболотоходного двухзвенного гусеничного тягача ДТ — 30П


Достоинствами гусеничных транспортеров и экскаваторов «Витязь» ДТ-30 всех модификаций являются: высокая скорость передвижения, производительность, многофункциональность, проходимость и высокоманевренность, надежность, долговечность, удобство эксплуатации и технического обслуживания.

stroyteh.pro

Отправить ответ

avatar
  Подписаться
Уведомление о
