Автоматизация системы вентиляции — АртПроект

Автоматизация системы вентиляции это комплекс автоматического управления микроклиматом помещения. Автоматические системы вентиляции и кондиционирования, обеспечивают надлежащие условия движения воздуха в помещениях. При этом экономят электроэнергию, сохраняют холод и тепло, а также сокращают надобность в обслуживающем персонале. Кроме всего прочего в аварийных ситуациях, благодаря системе, происходит автоматическое отключение и включение оборудования.

Особое значение автоматика для вентиляции имеет при возведении больших зданий. Вентиляционные конструкции расположены на больших площадях и поэтому контролировать в ручном режиме работу всего оборудования очень проблематично. Поэтому очень важно правильно настроить автоматическую систему вентиляции, так как это является гарантией ее качественной работы и облегчает управление приборами.

Автоматизация системы вентиляции

Вентиляция это обмен воздуха в помещениях для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимого микроклимата и качества воздуха.

Вентиляция бывает приточной и вытяжной.

Приточная – это вентиляция, при которой осуществляется подача очищенного свежего воздуха заданной температуры и влажности приточными установками и центральными кондиционерами.

Вытяжная – это вентиляция, при которой осуществляется удаление воздух из помещения с помощью вытяжных вентиляторов.

Приток и вытяжка должны быть равны по объему (исключением является противодымная вентиляция – когда на путях эвакуации создается подпор приточного воздуха). Внутри объекта приточный и вытяжной воздух распределяются неравномерно. Например, в комнате приготовления пищи, в санузлах, в комнатах сбора мусора баланс должен быть отрицательный (вытяжка больше притока). В чистых помещениях, например, кабинетах, переговорных, в чистых комнатах (микроэлектроника, фармацевтика) – напротив, положительный (приток больше вытяжки). Тогда запахи и пыль не будут распространяться по всем площадям и будут локализованы.

Основные задачи автоматического управления вентиляцией.

Правильно разработанная, смонтированная и налаженная схема автоматического управления вентиляцией помещений или рабочих зон позволяет решить следующие задачи:

отслеживание контрольных климатических показателей и постоянный контроль работоспособности основного вентиляционного оборудования;
сохранение данных о работе и параметрах подаваемого воздуха на протяжении длительного времени;
автоматическое поддержание и изменение режимов подачи воздуха в обслуживаемые помещения;
включение и выключение дополнительных вентиляционных установок в зависимости от изменения микроклиматических условий, фактической степени нагрузки, времени суток и других изменяющихся условий;
автоматический переход на летний или зимний режим работы;
осуществление контроля уровня загрязнения воздушных фильтров, рекуператоров, калориферов и другого оборудования;
обеспечение отключения системы в случае короткого замыкания для предотвращения более серьёзных повреждений;

совместная работа с системами пожарной безопасности и отключение подачи воздуха при обнаружении очага возгорания;
возможность перехода на ручное управление работой.

Функции автоматизированной системы вентиляции.
Автоматизация системы вентиляции решает все управленческие функции, связанные с нормальной деятельностью системы. Инновационные разработки позволяют работать с такими системами удаленно. Решаются задачи по управлению и мониторингу нормальной работы схемы. Обязательно устанавливается сигнализатор аварии, для предупреждения опасности. Производится индивидуальный анализ относительно работы каждого отдельного элемента. При необходимости работа узла начинает корректироваться. На крайний случай всегда можно выключить все оборудование. Защита аппаратов от воздействия холода, не допускает возможность критического охлаждения системы.

Если меняются условия внешней среды, то есть изменения нагрузки в электросети, перепады температуры система управления автоматически переключает режимы управления. Способна понижать скорость вращения вентиляторов, а так же полностью выключить оборудование. Таким образом, поддерживая комфортные условия в обслуживаемом помещении. В случае короткого замыкания и других аварийных ситуаций, производится автоматическое отключение всей системы. Исключая пожар и поражение людей током.
Автоматизация системы вентиляции позволяет проводить управление процессом без постоянного участия человека. Экономя при этом значительные средства. Исключает человеческий фактор при управлении. Работает она круглосуточно и требует только профилактическое обслуживание. Необходимость технического обслуживания определяется по косвенным параметрам, по падению давления или снижению скорости воздушных потоков в воздуховодах, энергопотреблению электрооборудования, сравнению параметров системы, со средними, для данного режима работы. Информация, выводимая оператору, сообщает о необходимости замены масла в компрессоре, замене фильтров, чистке воздуховодов и т.д.

Автоматизация системы вентиляции, что входит в систему.
Конструкция современных систем вентиляции устроена достаточно сложно. Она состоит из множества приборов, каждый из которых имеет своё назначение в обеспечении функционирования системы. Автоматизированные системы оснащены контрольно – измерительными приборами.

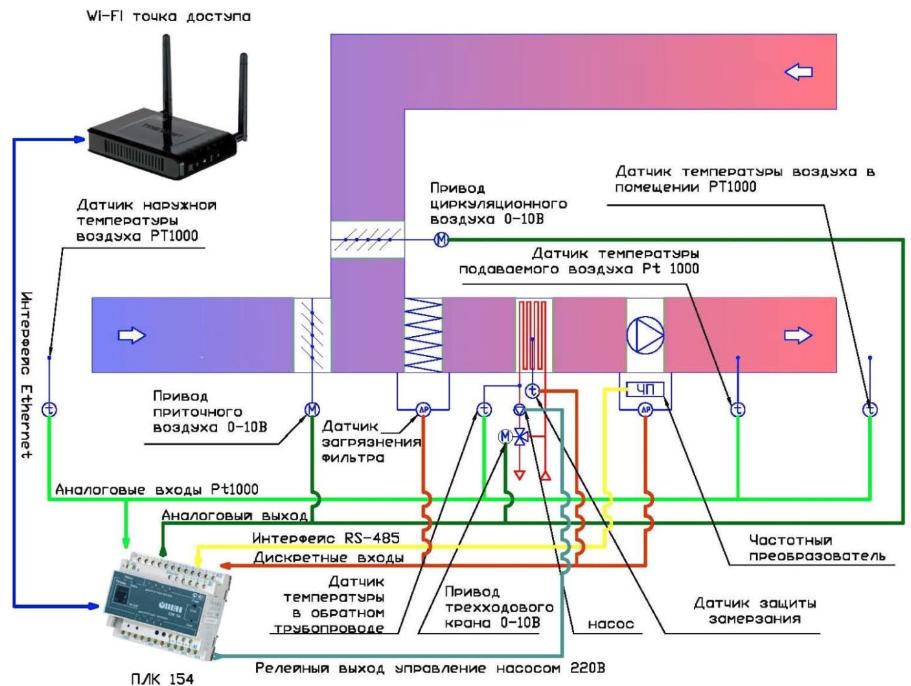

Автоматика систем вентиляции состоит из следующих элементов:
Датчики и преобразователи. Приборы, которые собирают информацию об окружающей среде. С их помощью осуществляется обратная связь системы регулирования с объектом по следующим параметрам: температуре, давлению, влажности и т.д. Для того, чтобы информация с датчика передавалась системе в виде цифрового кода каждый датчик снабжается преобразователем.

Контроллеры и регуляторы. Собирают и обрабатывают информацию, поступающую от контрольных датчиков. На основании полученного анализа выдает команды механизмам управления на изменения режима работы. По функциональному предназначению регуляторы вентиляционных систем подразделяются на регуляторы скорости и регуляторы температур;
Исполнительные механизмы. Обеспечивают выполнение команд поступающих с регуляторов. В качестве исполнительных устройств могут выступать клапаны, заслонки и частотные регуляторы;

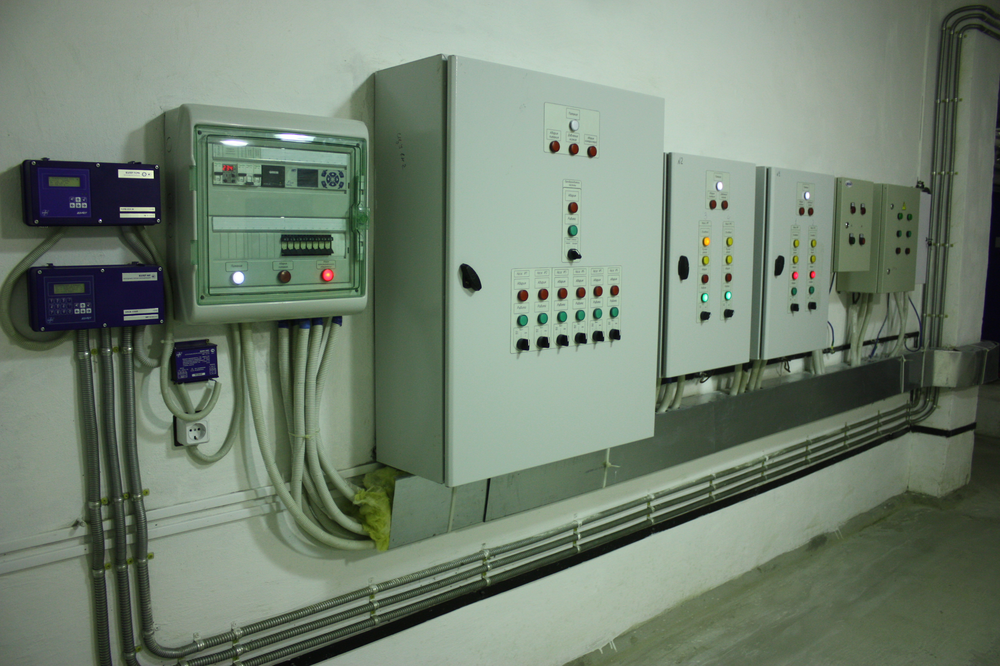

Щиты автоматизации (контроллеры, управляющие контакты). Контроль и определение общего уровня безопасности, всего цикла работы вентиляционной системы, осуществляется с помощью щита с центральным управлением вентиляционной системы.

При подключении датчиков к щиту автоматизации учитывают тип сигнала, передаваемого преобразователем (аналоговый, дискретный или пороговый). Аналогично выбираются и модули расширения, управляющие приводами устройств.
Щиты бывают силовые, управляющие или совмещенные, если система небольшая.

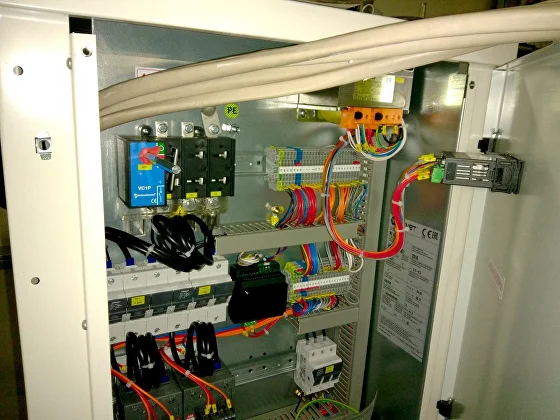

Щиты автоматики для вентиляции обеспечивают:
Включение и выключение системы вентиляции;
Индикацию состояния оборудования;
Защиту от неправильного подключения питающего напряжения и короткого замыкания;
Управление производительностью вентиляционной установки;
Индикацию состояния воздушных фильтров;
Защиту от перегрева электродвигателей;
Защиту калорифера от замерзания;
Поддержку и контроль температуры воздуха на входе вентиляционной установки и в помещении;
Возможность применения временных ручных алгоритмов управления.
Щит автоматизации системы вентиляции должен обеспечивать работу в следующих режимах:
Ручной. Управление вентиляцией осуществляет оператор, находящийся непосредственно в щитовой комнате, либо за удалённым пультом управления.
Автоматический автономный. Передача данных в систему диспетчеризации. В этом случае включение и выключение происходит автономно, без учета показаний смежных инженерных систем, при этом уведомления о работе системы передаются диспетчеру.
Автоматический. Приборы управления интегрированы в общее управление всеми инженерными комплексами здания. Работа вентиляции синхронизирована с прочими приборами и датчиками, расположенными в здании — например, с пожарной сигнализацией, иными аварийными датчиками.

Таким образом, автоматизация системы вентиляции запускает вентиляцию в работу, останавливает её, обрабатывает показания датчиков и устанавливает нужный режим в зависимости от температуры, влажности и прочих параметров.
АртПроект – путь в автоматизацию
Автоматизация систем вентиляции
Главная \ Статьи \ Вентиляция \ Автоматизация систем вентиляции
Ни одна система формирования и поддержания микроклимата на оптимальном уровне не сможет выполнять свои основные задачи точно и корректно, если не будет оснащена системой автоматики.
Системы автоматизации систем вентиляции позволяют поддерживать параметры воздуха приточного, вытяжного или помещения такие как температура и влажность, а также температуру теплоносителя, обеспечивать защиту калориферов от замерзания, регулировать расходы воздуха, включать или отключать системы по таймеру и т. д.
Все мероприятия по автоматизации систем вентиляции нацелены не только на поддержание требуемых параметров воздуха, также на увеличение эффективности климатических систем, повышения надежности и безотказную работу оборудования, снижение затрат на потребляемую тепловую или электрическую энергию, свести к минимуму человеческий фактор, сигнализировать об авариях и выполнять контроль работы систем, то есть снизить и трудозатраты на предприятиях.

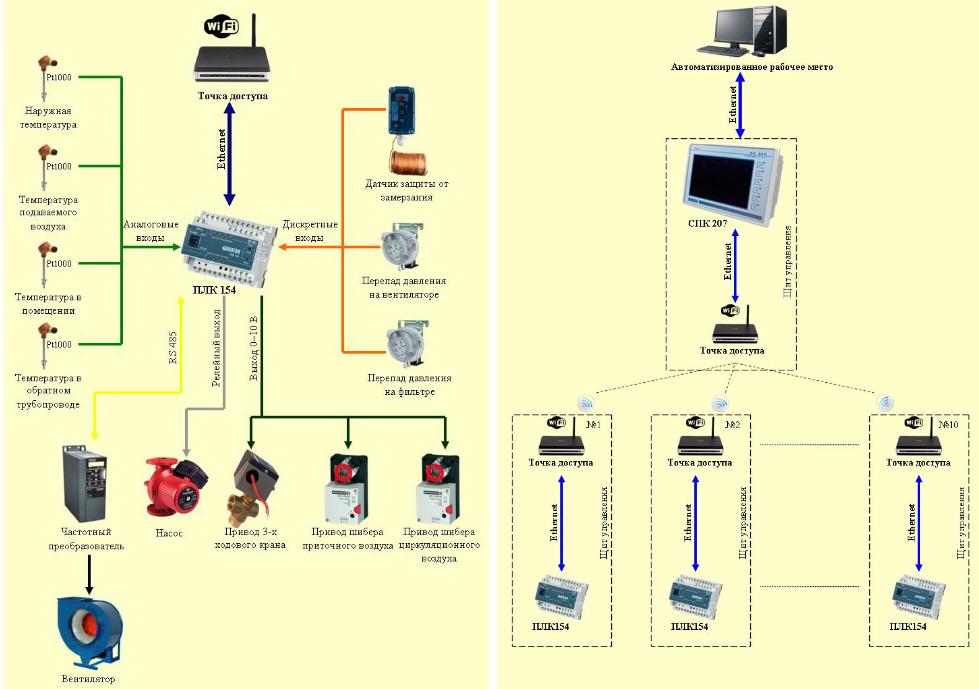

Состав оборудования систем автоматики
Основными считывающими, контролирующими и управляющими элементами систем автоматики являются:
Датчики: температуры воздуха, влажности, воды, перепада давления на воздушном фильтре — все они предназначены для контроля и реального фиксирования параметров работы установки. В соответствии с показаниями датчиков моделируется тот или иной режим работы установок.
Приводы исполнительных механизмов: воздушных клапанов, противопожарных клапанов или дымоудаления, регулирующих водяных клапанов и т. д. В зависимости от команды, выдаваемой управляющими элементами, приводы могу открывать или закрывать клапана, либо пропорционально изменять сечение на проход воздуха или воды.

Преобразователи частоты вентиляторов, насосов или роторных рекуператоров, а также регуляторы скорости — переназначены для изменения частоты вращения управляемого оборудования в зависимости от сигнала, поступающего с щита управления.
Термостаты, реле протока и прочие компоненты автоматизации, работа которых дублирует основные сигналы систем управления.
Контроллеры, регуляторы напряжения, температуры в составе щитов управления — «мозг» систем автоматизации. Их количество, вид и функциональность целиком и полностью зависит от логики управления, от типа управляемых систем и количества синхронно работающих.
Разновидности систем автоматизации
Неоспоримым фактом является прямая зависимость типа системы автоматики от применяемого оборудования систем вентиляции и требования к функциональности управления системами и поддержанию параметров воздуха.

Систем автоматизации можно выделить несколько типов:
Автоматика приточных систем с водяным или электрическим нагревом.
Комплексная автоматика приточных систем с нагревом воздуха и им соответствующих вытяжных систем.
Автоматика приточно-вытяжных установок с рекуперацией воздуха.
Комплексная автоматика и управление всеми климатическими системами: системой отопления, вентиляции, кондиционирования и т. .д.
Автоматика приточных систем с водяным или электрическим нагревом
Такой тип автоматизации является одним из простейших, позволяющий контролировать минимальное количество параметров и работу оборудования отдельных приточных систем. При данном типе автоматизации согласованного управления совместно с вытяжными системами не происходит.

Основными функциями таких систем является:
Поддержание температуры приточного воздуха;
Поддержание температуры обратного теплоносителя;
Защита калорифера от обмерзания;
Контроль засорения воздушного фильтра;
Регулирование скорости вращения вентилятора.
Щиты автоматики для таких систем, как правило, поставляются комплектно с установками, так как не требуют доскональной разработки программного продукта управления и логикой системы. С экономической точки зрения штатные комплектные шкафы автоматики можно применять когда приточных систем вентиляции в здании небольшое количество и они значительно удалены друг от друга.
Комплексная автоматика приточных и вытяжных систем
Данный тип автоматизации является одним из самых распространенных, так как позволяется выполнять следующий набор функций:
Поддержание температуры приточного воздуха в зависимости от температуры уставки контроллера, а также с корректировками в зависимости от температуры вытяжного воздуха или температуры базового помещения. То есть в случае, когда происходит рост температуры в помещении (или вытяжного воздуха общеобменных систем) автоматика выдает сигнал на исполнительные механизмы, что температуру приточного воздуха можно понизить до заданного диапазона. Градиент понижения температуры приточного воздуха не должен быть ниже температуры точки росы.
Поддержание температуры обратного теплоносителя.
Защита калорифера от обмерзания.
Контроль засорения воздушного фильтра.
Управление качеством воздуха в зависимости от наполненности помещения посетителями (например, в торговых центрах и ли кинозалах). С увеличением содержания СО2 в вытяжном воздухе контроллер системы автоматики выдает сигнал на увеличение расходов воздуха для разбавления вредностей. При достижении нормируемых показателей системы могут выходить на минимальный расход, тем самым обеспечивается значительная экономия энергоресурсов.
Управление работой вентиляторов приточных систем согласованно с работой вытяжных из общего объема помещений. Эта функция как нельзя просто позволяет осуществлять главные правила сбалансированных систем вентиляции. То есть когда требуется снижение расхода приточного воздуха, система автоматики пропорционально снижает расход вытяжного воздуха. При этом системы должны быть общеобменными, управлять местными вытяжными системами по такому принципу нельзя с технологической точки зрения.
Щиты управления комплексных систем автоматизации уже не являются готовым продуктом, а должны разрабатываться специализированными организациями совместно с проектными организациями. Контроллеры в таких системах применяются свободно программируемого исполнения, в которые в процессе программирования вшивается программа с определенной логикой работы систем вентиляции. Щитов управления может быть равным количеству сисетем, а могут и объединяться по зонам управления, если, например, несколько приточных систем находятся в одной венткамере. Это позволит значительно экономить на стоимости контроллеров, наращивая их определенными блоками расширения. Щиты управления при этом должны быть соединены совей внутренней сетью.

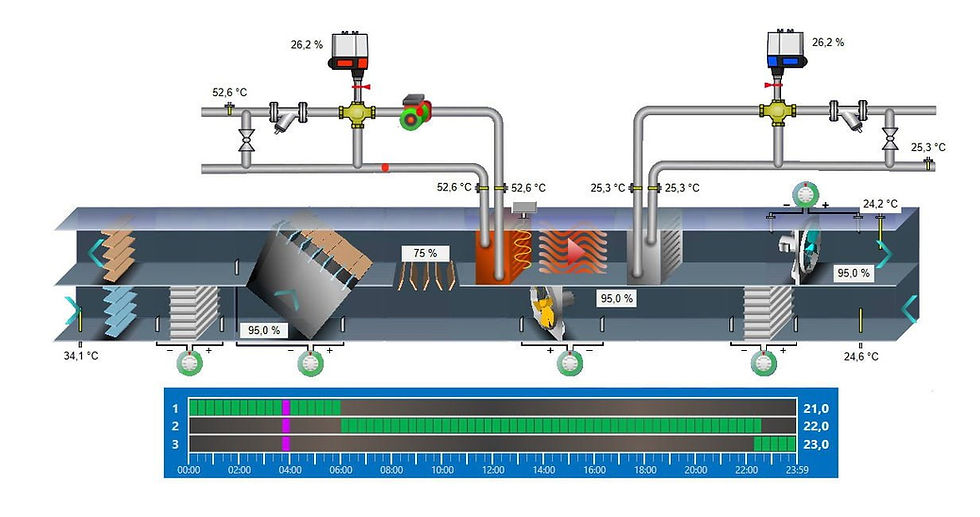

Автоматика приточно-вытяжных установок с рекуперацией воздуха
Системы общеобменной вентиляции с функцией рекуперации являются разновидностью систем вентиляции со сбалансированной работой приточных и вытяжных установок, с добавлением в системы автоматизации дополнительных управляющих, сигнализирующих и контролирующих элементов.
Схема рекуператора
Основными функциями таких систем автоматики является:
Поддержание температуры приточного воздуха в зависимости от уставки либо с корректировкой по базовому датчику воздуха в помещении.
Контроль температуры вытяжного воздуха до и после рекуператора с целью предотвратить его замораживание, или в случае применения роторного рекуператора увеличить или уменьшить его частоту вращения.
Контроль обмерзания каналов пластинчатого рекуператора в зависимости от датчика дифференциального давления. В случае, когда воздушные каналы зарастают инеем или «ледяной» шубой, должен открыться байпас рекуператора или включиться первая ступень нагрева калориферов.
Поддержание температуры обратного теплоносителя.
Защита калорифера от обмерзания.
Контроль засорения воздушного фильтра.
Управление качеством воздуха в зависимости от показаний датчика СО2.
Управление работой вентиляторов приточных систем согласованно с работой вытяжных из общего объема помещений.
Управление частотой вращения роторного рекуператора в зависимости от соотношения температур приточного и вытяжного воздуха для достижения максимальной эффективности и снижения затрат на нагрев приточного воздуха.
Комплексная автоматика и управление всеми климатическими системами
Этот тип автоматизации инженерными системами является одним из самых сложных с точки зрения реализации, но в то же время позволяет максимально эффективно использовать все внешние и внутренние энергоресурсы здания.
Суть данного способа заключается в контроле работ инженерных систем, контроля общих параметров воздуха с целью не допустить одновременной работы «конкурирующих» установок.
Часто возникает ситуация когда системы отопления, ИТП и кондиционирования здания могут работать одновременно каждые в своем режиме, согласно программе контроллера каждой системы в отдельности. В целом такая работа является верной, поддерживаются все параметры, но общей логики включения/отключения систем не предусмотрено. Такие ситуации могут возникнуть в переходный период времени года, когда температура помещения с остеклением, выходящим южный фасад, начинает расти, включается система кондиционирования здания, при этом подача тепла в здание не прекращается, так как показания уличной температуры воздуха не позволяют прекратить обогревать помещения. Возникает перерасход тепловой и электрической энергии до момента, пока эти системы вручную не будут отрегулированы или отключены.
Комплексные системы автоматизации обязательно должны проектироваться одновременно со всеми инженерными системами здания и учитывать нюансы систем, ориентацию здания по сторонам света, работу систем в переходный период, зональное управление с учетом температур помещений и т. д.
P/S. от директора компании ООО «Регион»:
Если вы зашли к нам на сайт не просто в процессе изучения «работы сайта», а с целью найти решения Вашей инженерной задачи, моя компания готова выполнить для Вас базовый инжиниринг или проект и помочь принять верное решение.
Мы сотрудничаем с крупнейшими Российскими и Европейскими производителями, что позволяет предлагать максимально выгодные решения с точки зрения капитальных и эксплуатационных затрат.
В отдельных случаях – при заключении контракта на поставку крупного инженерного оборудования мы готовы выполнить разработку рабочего проекта Бесплатно.
Мы не навязываем оборудование собственного производства, мы предлагаем варианты решения Вашей инженерной задачи по открытой, обоснованной цене, на базе передовых решений и опыта.
С уважением, генеральный директор ООО «Регион»
Щукин Алексей Владимирович
Телефон для связи: +7 (812) 627-93-38
Связаться с нами вы можете с 9. 00 – 18.00 (пнд — пят).
Наш специалист всегда ответит на Ваши вопросы
и проконсультирует по возможным решениям тех или иных задач
по телефону или по запросу на почту [email protected]. +7 (931) 350 04 34
+7 (963) 306 04 27 по номеру +7 (911) 130 08 19
Наш Skype: dc-region
Наш Telegram по номеру: +7 (911) 130 08 19
Мы в социальных сетях

Пользовательское соглашение
Политика обработки персональных данных
Автоматизация вентиляции — Текущая группа
Автоматизация вентиляции — Текущая группа | Автоматизированные электрические системы перейти к содержанию
(403) 546-2153
(403) 546-2153
Система автоматизации вентиляции представляет собой сеть датчиков и контроллеров, предназначенных для подключения и автоматизации оборудования отопления, вентиляции и кондиционирования воздуха в коммерческом здании. Он поддерживает климат в здании в заданном диапазоне, поддерживая качество воздуха в помещении и энергоэффективность, отслеживая состояние связанных систем.
Типы управления вентиляцией
Управление на основе присутствия: Пустующему зданию требуется меньшая вентиляция, в то время как переполненному зданию требуется максимальная вентиляция. Датчики определяют уровень занятости в любой части вашего здания, отправляя данные на контроллер, который регулирует вентиляцию по мере необходимости.
Регулировка в зависимости от погоды: Для солнечных, дождливых, облачных, сухих, ветреных, снежных и/или влажных дней требуются различные уровни обогрева, охлаждения и вентиляции. Автоматизированная система вентиляции обнаруживает и регулирует в зависимости от погоды.
Преимущества автоматизированной вентиляции
Комфорт работника: Исследования показали, что работающий с комфортом — продуктивный работник. Работники, которым слишком жарко или слишком холодно, отвлекаются, и их внимание смещается на то, чтобы чувствовать себя комфортно, а не выполнять свою работу.
Безопасность рабочих: Плохая или неадекватная вентиляция может представлять угрозу безопасности, особенно в опасных производственных условиях, где качество воздуха не поддерживается.
Здоровье животных: Надлежащая вентиляция, температура и влажность имеют решающее значение для здоровья животного.
Энергосбережение: Датчики обнаруживают изменения в режиме реального времени и переключают настройки вентиляции по мере необходимости, значительно снижая общее потребление энергии зданием.
Снижение выбросов CO₂ : Чрезмерное потребление энергии приводит к повышению уровня CO₂. Автоматические системы вентиляции снижают потребление энергии, уменьшая выбросы CO₂.
Разрешение дистанционного управления позволяет изменить настройки вентиляции здания из любого места.
Мониторинг в режиме реального времени: Автоматические системы вентиляции позволяют просматривать прошлые и текущие статистические данные об использовании энергии, что позволяет прогнозировать будущее потребление. Это помогает в составлении бюджета.
Интеграция системы автоматизации зданий позволяет совместно использовать системы обнаружения присутствия в системах освещения, безопасности и ОВКВ.
Автоматизация вентиляции позволяет:

Current Group адаптирует решения по автоматизации вентиляции в соответствии с вашими требованиями. Мы также проводим энергоаудит в коммерческих зданиях и модернизируем вентиляцию, чтобы сэкономить деньги на ежемесячном счете за электроэнергию. Контакт Текущая группа , чтобы узнать больше о внедрении электрической автоматизации в вашем бизнесе и запросить предложение, чтобы начать работу.
В Howden мы часто слышим, что горнодобывающие компании понимают эффективность вентиляции при использовании Ventsim™ CONTROL, но технологии связи и отслеживания недостаточно развиты. Тем не менее, на объектах есть все необходимое для настройки Ventsim CONTROL, и теперь они должны готовиться к революции в вентиляции. И вот почему:
Вентиляционная автоматизация десятилетиями использовалась в нескольких крупных горнодобывающих предприятиях. Однако по мере того, как технологии становятся все более совершенными и надежными, а цифровая связь под землей становится все более распространенной, новые и существующие шахты рассматривают возможность внедрения мониторинга и автоматизации вентиляции. Значительные преимущества были доказаны шахтами, которые уже автоматизировали свою вентиляцию.
Экономия энергии и сокращение выбросов углерода были одними из наиболее задокументированных преимуществ, которые обеспечивают как экономию затрат, так и значительное сокращение углеродного следа . Тематические исследования показывают снижение энергопотребления более чем на 50-60%, а также отчеты о сокращении выбросов CO ₂ на 11 500 тонн на некоторых шахтах.
Улучшенный Безопасность : Способность и понимание для измерения подземных условий и быстрого и эффективного принятия мер имеют решающее значение для обеспечения безопасности. Ventsim CONTROL — единственное программное обеспечение, доступное во всем мире, которое предлагает моделирование подземных условий на основе датчиков в реальном времени, чтобы лучше понять все условия шахты, даже в областях, где датчики отсутствуют. Возможность заблаговременного моделирования аварийных сценариев на основе текущих условий предоставляет дополнительную информацию, помогающую принимать важные и обоснованные решения.
Повышение производительности: за счет сокращения времени простоя при взрывных работах Howden может повысить производительность до 70%. Быстрая очистка взрывных газов, сокращение времени простоя до 3 часов на производственный взрыв.
Эффективные операции : В большинстве шахт требуется ручное вмешательство для изменения управления вентиляцией и регулировки вентиляционных контуров под землей. Система автоматизации вентиляции значительно сокращает количество человеко-часов, необходимых для выполнения этих задач, за счет использования запланированного или автоматизированного программирования. Задержки, возникающие, когда условия окружающей среды не позволяют вручную получить доступ к элементам управления вентиляцией, теперь остались в прошлом.
Чтобы получить мгновенную отдачу от Ventsim CONTROL, все, что изначально требуется для настройки, это атмосферные датчики и форма цифровой связи . Чтобы получить дополнительные преимущества, автоматизация вентиляционной системы с использованием контроллеров вентиляторов и управляемых регуляторов обеспечит все преимущества системы. Автоматизация позволяет шахтам использовать графики, датчики в режиме реального времени и прогнозируемые результаты вентиляции для принятия непрерывных интеллектуальных решений по настройкам вентиляторов и регуляторов, что приводит к оптимальным условиям вентиляции, производительности и снижению энергопотребления.
Лицензирование Ventsim CONTROL является масштабируемым, что означает, что стоимость системы может быть рассчитана в зависимости от вашей шахты и количества датчиков, а также функций и возможностей, которые вам нужны. Систему можно легко расширять по мере увеличения сложности и размера рудника с течением времени, что снижает первоначальные затраты и обеспечивает быструю окупаемость инвестиций.
Автоматизированная система должна поддерживаться для обеспечения надежности. Система Ventsim CONTROL может помочь обнаружить неисправные или неточные датчики и может вернуть управление вентиляцией в безопасное состояние, если связь потеряна или данные датчиков ошибочны. Несогласованные значения между соседними или встроенными датчиками и сравнение с ручными исследованиями вентиляции помогут выявить несоответствия и определить области, требующие внимания.
