Автоматика сит – Автоматика для газовых котлов: принцип работы, функции и основные виды, обзор комнатных термостатов, суточных и недельных программаторов, газовых клапанов, мультиблоков Elletrosit, SIT, Dungs, Honneywell для газовых отопительных котлов

Содержание

принцип работы и основные виды устройств

Безопасность отопительного котла зависит, прежде всего, от равномерной и бесперебойной подачи топлива. К сожалению, в газовых приборах отечественного производства часто случаются проблемы с давлением газа.

...

А поскольку газ – вещество взрывоопасное, на несовершенные котлы устанавливается автоматическая система слежения за своевременной и бесперебойной подачей топлива.

Автоматика для газовых котлов отопления

Автоматика для газовых котлов отопления – это и блок управления, и сопутствующие элементы, которые контролируют работоспособность котла, предупреждая утечку и возможный из-за неё взрыв. Автоматика осуществляет контроль подачи топлива и отключения, розжига пламени, за стабильностью и равномерностью давления.

Основные рабочие узлы в устройстве автоматики газового котла:

  • Датчики контроля присутствия газа и силы нагрева отопительной системы.
  • Газовые клапаны.
  • Блок управления с микропроцессором.
  • Система безопасности.

Рабочие функции системы можно менять в зависимости от выбранного устройства. Новые усовершенствованные регуляторы управляют процессом работы котла в полном объёме. Есть модели, способные корректировать силу нагрева, учитывая погодные условия. Также большинство моделей автоматики для газовых котлов оснащены блоком управления, равномерно распределяющим потоки тепла на несколько систем отопления.

Первые отопительные котлы были выпущены в 1894 году компанией «Вайлант». Основатель компании Йохан Вайлант талантливый инженер и предприимчивый бизнесмен жил в Германии, в городе Ремшайд. Официальный запуск компании – 1874 год.

Основные виды и преимущества автоматических устройств для газовых котлов отопления

Сегодня есть два вида автоматических устройств для отопительных котлов: энергозависимые и энергонезависимые. Какая лучше из двух групп автоматикадля газового котла, рассмотрим подробно.

...

Энергонезависимые

К этой группе относят механические устройства контроля рабочих процессов внутри котла. Преимущества данной группы:

  • эти приборы имеют более низкую цену;
  • ручная настройка не представляет сложности в управлении прибора;
  • блоки прибора полностью автономны и не зависят от электроэнергии.

Принцип ручной настройки: на датчике температурной шкалы устанавливается стрелка на нужную температуру. После включения котла в рабочий режим включается терморегулятор, контролирующий заданную температуру. Термопара, представляющая собой преобразователь, измеряющий рабочую температуру, – это два металлических стержня (сплав железа и никеля), реагирующие на изменение температуры. В зависимости от значения температуры стержень либо уменьшается, либо увеличивается. Поскольку стержень соединён с клапаном, тот под влиянием стержня, соответственно, увеличивает или уменьшает подачу топлива на горелку.

К современным механическим блокам автоматики добавлены два датчика: тяги и пламени.

Электронные устройства

Энергозависимое устройство – это электронный прибор, регулирующий подачу газа с помощью крана.

Каковы функции этого вида автоматики на котёл газовый:

  • закрывать и открывать кран подачи газа;
  • задавать автоматический режим котла;
  • осуществлять контроль за работой горелки с помощью датчика температуры;
  • в случае неординарной ситуации или запрограммированной остановки останавливать работу котла;
  • визуально демонстрировать работу котла, температуру воды и прочее.

В самых современных электронных приборах функции расширены, к ним добавлены:

...

  • управление и контроль за работой насоса;
  • защита отопительной системы от низких температур;
  • защита отопительной системы в случае поломки клапана;
  • самостоятельная диагностика и выявление дефектов отдельных элементов устройства.

Благодаря такому новаторству присутствует гарантия бесперебойной работы котла с соблюдением режимов и температур. А система диагностирования неисправностей поможет сохранить прибор рабочим гораздо дольше, ведь предупредить легче, чем сделать капремонт. Это веские доводы при вопросе: какая автоматика лучше для газовых котлов.

Для предотвращения каких-либо проблем при отключении электричества или перепадах в сети, можно подстраховать себя, установив стабилизатор и источник бесперебойного питания.

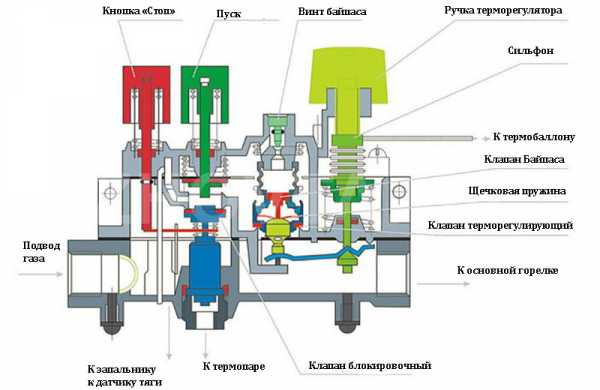

Принцип работы газового клапана Евросит 630

Евросит 630 – прибор, регулирующий подачу топлива, имеющий модуляционный термостат и функцию полного включения основной горелки. Клапан на газовый котел Евросит 630 – энергонезависимый прибор, что позволяет работу котла на сжиженном газе или от газгольдера. Устройство бывает различных модификаций, используется практически на любом оборудовании, потребляющем газ.

Любое газогорелочное устройство с автоматикой, снабжённое клапаном EUROSIT запускается в работу ручным способом. Рассмотрим принцип работы устройства. До начала работы топливная система закрыта электромагнитным клапаном. Нажимаем на шайбу-регулятор, клапан открывается, и топливные камеры заполняются газом, по малому топливопроводу газ поднимается к запальнику.

Далее, не отпуская шайбу, включаем пьезокнопку и поджигаем запальник. Запальник нагревает за 10-30 секунд термочувствительный элемент, который даёт напряжение, способное удерживать электроклапан открытым. Шайбу после этого можно отпустить, повернуть до нужного значения и открыть топливу путь к горелке. Горелка в устройстве самостоятельно зажигается от запальника.

Газовые горелки с автоматикой для котлов отопления далее автономно поддерживают заданную температуру, и вмешательство человека не нужно. Безопасность работы такой горелки обеспечена за счёт совмещения конструкции сжигания газа с вентилятором.

Принцип работы прибора Евросит 630 представлен в этом видео:

Основные характеристики и принцип работы системы САБК

Автоматика безопасности газового котла САБК – это система, призванная обеспечить безопасную, эффективную и экономную работу оборудования. Система пневматическая и от сети электроэнергии не зависит, устанавливают её на энергонезависимые конструкции. Примечательно, что система может работать не только на газовых котлах, но и на приборах, работающих на твёрдом топливе и на комбинированных котлах.

Работа системы безопасности газовой автоматики опирается на показатели датчиков: температуры теплоносителя, топки; наличия тяги; давления газа. Система учитывает любое изменение значений, их отклонение от нормы.

Автоматика САБК состоит из следующих элементов:

  • регулятор давления газа;
  • датчики: тяги, горения, температуры, давления, термопары, манометра и др.;
  • блокирующий подачу топлива элемент;
  • газогорелочная конструкция;
  • блок управления, контролирующий и направляющий работу системы отопления.

Чтобы разобраться с принципом работы, необходимо заодно краткое ознакомление с основными деталями системы. Итак, на блоке управления есть ручка, при повороте которой рычажной механизм оказывает давление на газовый клапан. В результате включения в работу газового клапана запускается горелка. После в работу включаются датчики системы, снимающие показания температуры, тяги и прочих рабочих значений.

Каждый датчик тут же реагирует на изменения и отклонения от нормы своих показателей. Например, датчик тяги – это пластина, которая при понижении показателей тяги, соответственно, повышении температуры в камере, деформируясь, давит на клапан, закрывающий подачу газа. Таким же образом действует датчик температуры. Как видите, автоматизация котлов даёт возможность не контролировать работу приборов ежечасно, полагаясь на автономную работу системы.

Все работы по подключению, настройке и профилактическому осмотру производит лишь специалист, имеющий соответствующую квалификацию.

Популярные производители оборудования САБК для газовых котлов

Автоматические системы безопасности представлены на рынке в широком ассортименте, поговорим о самых популярных из них.

Первый автоматический поплавковый регулятор изобрёл в 1765 году русский изобретатель, инженер-механик Н. И. Ползунов. Регулятор применили в паровом котле поршневой машины механического завода в г. Барнауле, прибор поддерживал заданный уровень воды.

«Вакула»

Автоматическое устройство «Вакула» имеет в составе конструкции газовый клапан Евросит 630. В зависимости от цифровой маркировки прибора меняются некоторые его параметры, например, у прибора «Вакула 20» цифровой индекс означает мощность.

Основные характеристики «Вакулы»:

  • запальная горелка включается в работу благодаря пьезоэлектрической детали;
  • диапазон регулируемой температуры – от 40 до 90 градусов;
  • регулируется основной газовый поток и подача газа в запальную горелку;
  • при снижении давления топлива устройство не прекращает работу;
  • автоматическое выключение устройства при экстремальных ситуациях (отключение газа, проблемы с тягой и др.).

«Арбат»

Устройство «Арбат» может применяться в газовых котлах и печах с газовыми горелками.

Преимущества данного устройства:

  • поддержка температуры воды в пределах от 42 до 92 градусов;
  • перекрытие подачи газа на запальник, если пламя отсутствует до 60 секунд;
  • автоматическое отключение работы горелки при отсутствии подачи топлива;
  • при отсутствии разрежения в дымоходе до 60 секунд автоматическое отключение подачи газа;
  • возможность перекрыть поток газа на основную горелку во время розжига запальной.

Некоторые возможности для газовых котлов с мощностью до 50 кВт:

  • прибор энергонезависим;
  • если пламя пилотной горелки угасло, в дымоходе нет разрежения или отсутствует подача топлива, основная горелка отключается;
  • расположение прибора в помещении не играет роли для работоспособности, данная автоматика подходит для напольных газовых котлов отопления;
  • прибор имеет несколько диапазонов настроек, может работать на сжиженном газе.

«Орион»

Наиболее используемый прибор «Орион 20», в его комплектацию входят электрический датчик тяги и пьезоэлектрический розжиг.
Возможности и особенности «Ориона»:

  • при погасшей горелке или отсутствии тяги – подача газа отключается;
  • есть функция незамедлительного прекращения подачи газа в котёл;
  • понижение температуры провоцирует самостоятельное возобновление работы главной горелки;
  • способность автоматического перехода в режим уменьшения пламени при достижении заданной температуры воды.

Honeywell

Автоматика германского производства Honeywell является одним из первых брендов автоматизации котлов. Функции, выполняемые прибором:

  • поддержка температуры в диапазоне от 40 до 90 градусов автоматически;
  • автоматическая остановка работы котла при отсутствии подачи топлива;
  • отключение подачи топлива автоматически при отсутствии пламени на горелке.

Данные системы имеют достаточно высокую стоимость и такую же высокую репутацию. В устройстве чаще всего используется клапан Евросит, приборы рассчитаны на разные слои населения: есть устройства эконом-класса, есть – премиум-класса.

САБК

Автоматика САБК производимая в Ульяновске, Россия, имеет четыре уровня защиты при экстремальных ситуациях, а именно:

  • выключение газового устройства при отсутствии подачи газа;
  • прекращение подачи газа, если отсутствует пламя горелки;
  • прекращение подачи газа, если нет тяги;
  • уменьшение подачи газа и пламени при перегреве воды.

Устройство удобно устанавливать в любом выбранном месте, а также в нём есть встроенный стабилизатор давления, позволяющий более точно регулировать работу газогорелочного прибора.

Особенности эксплуатации автоматики в газовых котлах отопления

Для безопасного использования и долгого срока эксплуатации необходимо соблюдать ряд правил при использовании газовых отопительных приборов. Прежде чем включать прибор, внимательно изучите инструкцию пользователя, с газом шутки плохи.

Все работы по установке, подключению, настройкам, в том числе прошивке блока управления должны выполнять специалисты, имеющие лицензию на такую деятельность.
Обязательны регулярные осмотры прибора мастером, диагностика микропроцессора блока управления, просмотр отчётов модуля памяти устройства.

Осмотр на предмет дефектов или износа отдельных деталей. Полностью менять автоматику приходится крайне редко, все детали можно менять по мере износа.
При обнаружении серьёзных поломок следует провести ремонт. В этот период отопительные приборы не должны использоваться.

Основные причины и способы устранения неисправностей автоматики газового котла отопления: можно ли устранить поломку своими руками

Самые частые неисправности устройств автоматики газовых котлов и их причины:

  • Не воспламеняется факел запальной горелки – возможна поломка электродов, горелки, засоренность фильтра.
  • Гаснет факел запальной горелки сразу после отпускания ручки терморегулятора – поломка термопары или сбои в датчике тяги.
  • Гаснут одновременно основная и запальная горелки – проблема в газовом клапане.
  • При перегреве теплоносителя система не отключает котёл – дефект термодатчика.
  • Несанкционированное отключение системы – проблема в дымоходе.
  • Не устойчивое пламя горелок, никак не нагреется до нужной температуры, появление копоти – длительная эксплуатация без плановых осмотров.

Способы устранения неисправностей автоматики газового котла отопления должны искать специалисты, которые имеют квалификацию и допуск для работы с газовыми приборами.

Газовые котлы являются необходимостью в частных домах, а иногда и альтернативой централизованного отопления в квартирах. К выбору отопительного прибора следует подходить со всей серьёзностью: он должен быть безопасным и простым в эксплуатации.

oteple.com

Автоматика для газовых котлов: принцип работы, функции и основные виды, обзор комнатных термостатов, суточных и недельных программаторов, газовых клапанов, мультиблоков Elletrosit, SIT, Dungs, Honneywell для газовых отопительных котлов

Современные автоматические системы регулирования дают возможность обеспечивать эффективную и безопасную работу газового отопительного оборудования без постоянного контроля со стороны человека.

Все системы для газовых агрегатов делятся на энергозависимые и энергонезависимые.

Принцип работы и разновидности энергозависимых систем

Энергозависимая автоматика для газовых котлов предназначается для открывания и закрывания газового клапана с помощью электроники при подаче сигнала термодатчиком. К устройствам безопасности и регулирования температуры в помещении относятся:

  • Комнатные термостаты. Соединяются с газовым оборудованием с помощью кабеля. Принцип работы термостата очень простой – как только температура в комнате достигает установленного значения, на клапан подачи газа поступает сигнал и он прекращает работу котла. При понижении температуры происходит автоматическое включение котла.Электромеханический термостат модели SEITRON TAM011MI изготавливается на основе мембранного блока с газовым наполнителем. Термостат управляется датчиком температуры. Благодаря датчику при достижении определённой температуры происходит замыкание или размыкание контактов, что приводит к включению или выключению котла.
  • Суточный программатор. Это устройство выполняет все функции термостата с возможностью программирования работы отопительного агрегата на сутки. По истечении 24 часов цикл повторяется. Подсоединение к отопительному оборудованию может быть проводным или беспроводным – по радиоканалу. Суточный программатор ExaCONTROL E французской фирмы Saunier Duval соединяется с котлом с помощью двухжильного кабеля. Предназначен для программирования по времени температуры теплоносителя в отопительном контуре и температуры в контуре приготовления горячей воды.
  • Недельный беспроводной программатор Auraton 2025 может работать на расстоянии между передатчиком и приёмником: на открытом пространстве – 300 метров, при наличии бетонных стен – около 30 м. Увеличенная точность регулировки, которой обладает прибор, позволяет установить максимальный температурный комфорт в помещении. Большой дисплей с подсветкой, цвет которой можно выбирать самостоятельно, обеспечивает удобное использование этого устройства. Программатор оснащён девятью программами, шесть из которых доступны для настройки. Имеется разъём для подсоединения внешнего температурного датчика.

Принцип работы энергонезависимой автоматики для газовых котлов

В энергонезависимых котлах для выполнения всех функций электроэнергия не используется. Клапаны приводятся  в действие за счёт геометрических изменений управляющих элементов под воздействием температуры.

В прошлом энергонезависимые системы имели сложную регулировку. Поэтому пользователи зачастую выводили оборудование из строя с помощью изоленты или проволоки, что значительно снижало безопасность работы с системой отопления.

Современная итальянская энергонезависимая автоматика 630 Euro Sit отличается безопасностью и надёжностью. Основными её узлами являются:

  • Ручка управления с положениями: «выключено», «зажигание», «выбор температуры».
  • Система защиты пламени, отвечающая за блокировку подачи газа после выключения основной горелки
  •  Устройство настройки минимального расхода газового топлива.
  • Регулятор давления.
  • Модуляционный термостат, оснащённый функцией полного отключения основной горелки.
  • Фильтры: выходной и основной горелки.
  • Штуцеры для определения расхода газа.

Внимание! Подвод газа, по выбору потребителя, может быть сбоку или снизу.

Функции и разновидности газовых клапанов

Газовый клапан электромагнитный – один из основных элементов автоматической системы, гидравлическое устройство, предназначенное для регулирования потока газа путём передачи электропитания на катушку клапана.

Под влиянием электромагнитных сил сердечник, связанный с седлом клапана, втягивается в катушку.

Внимание! Седло клапана в рабочем положении может иметь разное число положений. В зависимости от этого различают одно-, двух-, трёхстадийные и модулирующие клапаны.

  • Одностадийные клапаны имеют всего два положения – «закрыто» и «открыто». При подаче питания клапан занимает крайнее положение, обеспечивающее полный расход газа, на которое рассчитан агрегат.
  • Двухстадийный клапан полностью открывается через промежуточное положение с временной задержкой. Такая конструкция обеспечивает плавный пуск отопительной установки.

Внимание! Эти конструкции клапанов применяют для одностадийных горелок.

  • Трёхстадийные клапаны устанавливают на агрегатах, обладающих двумя ступенями мощности.
  • На котлах с возможностью плавного изменения мощности предусмотрены модулируемые газовые клапаны.

Использование мультиблоков автоматики для газовых котлов

Фирмы, специализирующиеся на производстве газовых автомат-их систем – SIT, Dungs, Honneywell, предлагают потребителям уже готовые блоки, представляющие собой комплекс устройств. В него входят фильтры, клапаны, регулятор температуры, стабилизатор давления.

Система автоматики ELLETROSIT состоит из:

  • комбинированного газового клапана;
  • предельного термостата с датчиком;
  • регулируемого термостата с термодатчиком;
  • датчика тяги;
  • стабилизатора давления газового топлива;
  • двухступенчатого клапана основной горелки.

Стопорный клапан включается и выключается с помощью термостата, контролирующего температуру теплоносителя в отопительном контуре.

Внимание! Данная система предусматривает возможность подсоединения комнатного термостата, с помощью которого в автоматическом режиме обеспечивается заданная температура в отапливаемом помещении.

Функции современных автоматических систем управления давно не ограничиваются контролем пуска и остановки котла, но и эффективно обеспечивают диагностику, сигнализацию и управление мощностью отопительной установки.

kotel-otoplenija.ru

Газовая автоматика

Поиск по товарам

На нашем сайте Вы можете приобрести комплектующие фирмы Sit Group к газовым котлам российских и зарубежных марок. В каталоге представлен выбор газовыхклапанов, термопар, пилотных горелок, контроллеров розжига и акксесуаров. Мы занимаемся прямыми поставками с завода производителя, поэтому можем обеспечить низкие цены и широкий ассортимент деталей.

Заказ деталей

Если Вам необходима какая-либо специфическая деталь производства Sit Group, то Вы можете обратиться к нам по телефону для заказа детали с завода.

Акция! (действует до конца 2018 года)

Предлагаем Вашему вниманию скидки на следующие комплектующие:

Код Цена,
евро/шт. с НДС
0150084 1,33
0160103 2,75
0200014 2,6
0503006 46,19
0503101 47,53
0503201 37,4
0580107 43,79
0610001 32,61
0824010 38,49
0826010 39,27
0826011 40,87
0830036 30,8
0845039 32,15
0940001 21,94
0906295 0,97
0974401 1,01
0974406 1,01
0160055 3,21

www.electropompa.ru

Автоматика Sit Инструкция

EURO SIT Евросит 6. Киев 0. 6. 30. 0. Автоматика ( Газовый клапан) 6. EUROSIT     Энергонезависимая газовая автоматика 6. Благодаря этому автоматика газовых котлов Eurosit нашла свое применение во многих газовых отопительных котлах. Итальянская автоматика sit энергонезависима, это еще одно немаловажное ее преимущество. Также газовая автоматика сит довольно универсальна, поэтому применяется во множестве современных газовых напольных котлах, парапетных котлах.

Автоматика sit 6. Telefunken Tf-1503U Инструкция далее. Когда нажата кнопка розжига, основной клапан перекрывает поток газа, а магнитный - открывает доступ газа на запальную горелку.

Термопара, подогретая пламенем от запальной горелки, вырабатывает ток в течение 2 секунд для поддержания питания магнитного клапана. Основной поток газа в конвекторе появляется, когда отпускают кнопку розжига. Датчик термостата регулирует основной поток газа с помощью малого отсечного клапана и моделирующего клапана термостата. Они настраивают газовый поток, идущий на основную горелку, так, чтобы поддержать желаемую температуру в помещении. Можно также изменять входное и выходное давление на штуцерах для измерения давления. Регулятор давления благодаря простой мембране, лучше регулирует выходное давление. Выходное давление газа может быть отрегулировано винтом.

Основные характеристики EURO SIT Евросит 6. Ручка управления с позициями «выключено», «зажигание» и «выбор температуры» (MS).

Система термоэлектрической защиты пламени с блокировкой подачи газа к основной горелке после выключения (GM). Устройство настройки максимального расхода газа (RQ), регулятор давлени (PR). Винт настройки минимального расхода газа («by pass»). Модуляционный термостат с функцией полного выключения основной горелки (TH). Цветные Плакаты Или Стенгазеты На 23 Февраля.

Выход газа к запальной горелке с винтом настройки расхода газа (RQ). Входной фильтр и фильтр запальной горелки (FL). Штуцеры для измерения расхода газа. Подвод газа, по выбору, снизу или сбоку.

Технические данные EURO SIT Евросит 6. Подсоединения — Rp 3/8 ISO 7. Рабочее положение — Любое. Используемый газ (семейства) — I, II и IIIМаксимальное входное давление газа — 5. Бар. Диапазон настройки регулятора — 3.

Инструкция запуска котла ЛЕМАКС с автоматикой 7. MINI SIT. Завантаження списк.

  1. Аппарат отопительный газовый водогрейный АОГВ с итальянской автоматикой по выгодным ценам с доставкой в регионы!
  2. Эта автоматика не дает покоя уже второй год! Котел Протерм (Медведь) 30 TLO Раньше стукнешь по автоматике, работает.

Возможные неисправности автоматики SIT и Honeywell. Автоматика sit 630 выпускаетсяв двух исполнениях для котлов и для конвекторов. Розжиг запальной горелки. ЭКСПЛУАТАЦИЯ.

downloadfreebound.netlify.com
