Газовая автоматика евросит 630 устройство

Отпустите ручку управления и убедитесь, что запальная горелка горит (Рис. 2). Если запальная горелка погасла, повторите процедуру зажигания. Если все остальные попытки к запуску запальной горелки не привели, неисправна либо термопара газового контроля, либо нарушена цепь между термореле «плохая тяга» и прерывателем.

Поверните ручку управления в положение, соответствующее выбранной температуре (Рис. 3)

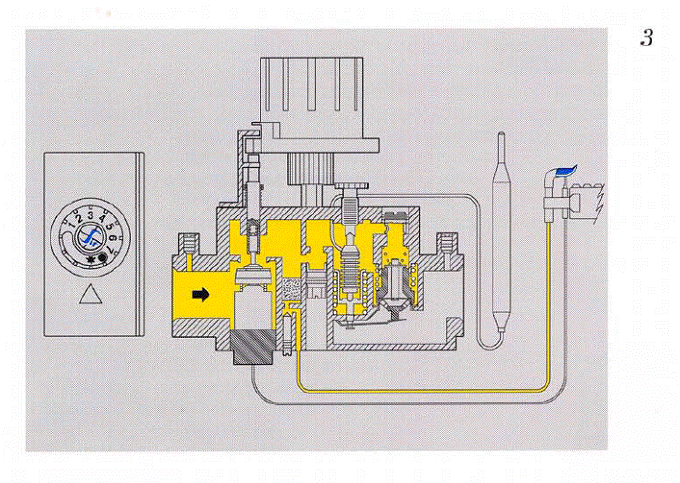

Дежурная позиция

При повороте ручки управления из положения, соответствующего выбранной температуре, в положение «искра» главная горелка гаснет, а запальная горелка остается зажженной. То есть, по-сути, эта позиция ставит котел, как «автомобиль на холостой ход». Котел работает? Да. Греет? Нет.

ВАЖНО! Этот режим позволяет остудить котел при необходимом резком изменении рабочей температуры котла с большей на меньшую. В противном случае, не остужая, таким образом, котел, можно запросто «раздавить» баллон модуляционного термостата (по-русски, узел сильфона-термобаллона (как у Жуковского котла)

Выключение котла

Поверните ручку управления в положение «Выключено». (Рис. 4)

ВНИМАНИЕ! Перезапуск аппарата после неожиданного аварийного выключения может быть произведен приблизительно через минуту после отключения котла. Потому что поворот ручки в положение «пилот» возможет только после охлаждения термопары контроля пламени. (т.е. ручка должна отскочить вверх, а не оставаться в нажатом положении). Пока термопара вырабатывает термоЭДС, термоэлектрическое устройство контроля пламени находится в блокирующем положении.

Установка

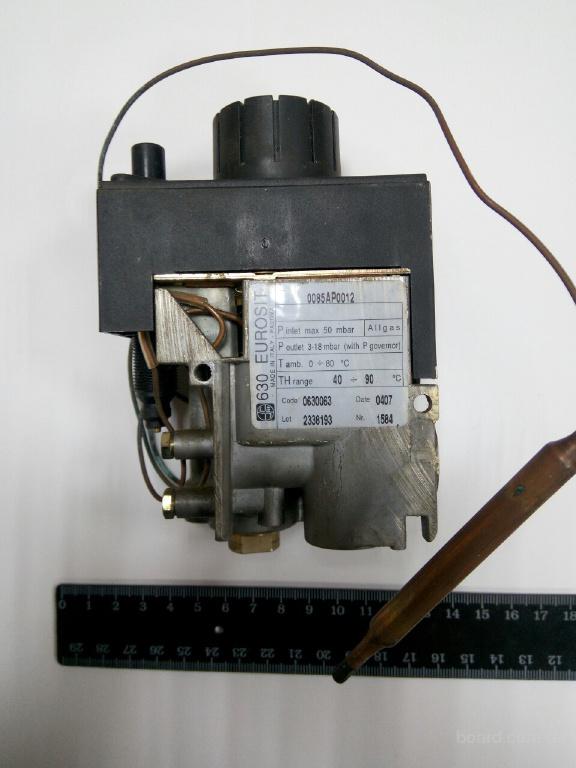

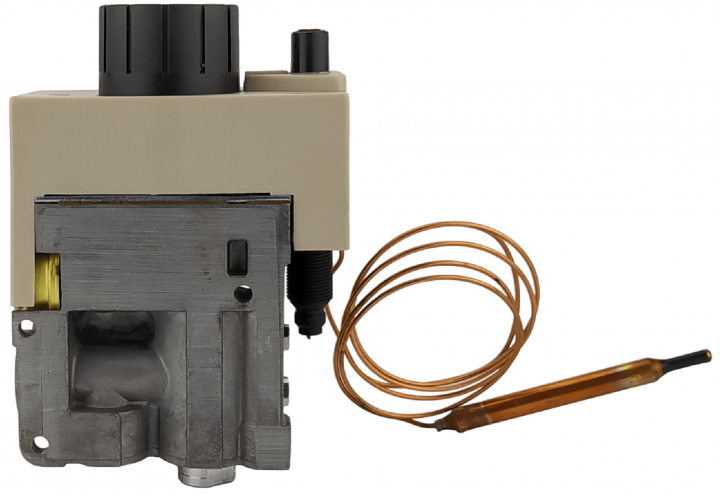

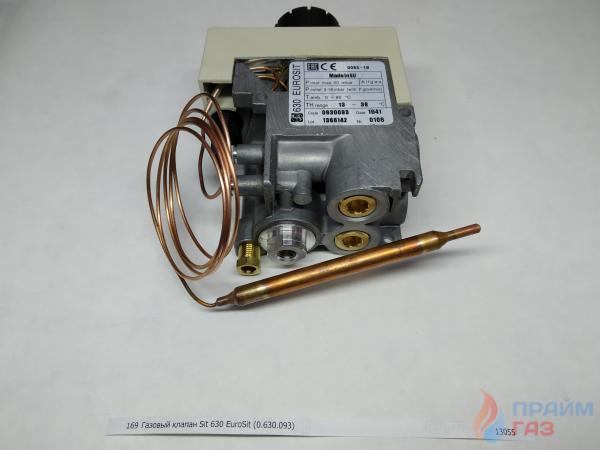

Газовый клапан Eurosit 630 соответствует действующим стандартам безопасности. Установка на газопотребляющее оборудование должна быть выполнена в соответствии со специфическими требованиями, существующими для этого оборудования.

Во-первых, должно быть проверено соответствие требованиям, касающимся термоэлектрической защиты. Сейчас мы поясним, о чем здесь идет речь. Те, кто когда-нибудь видел, особенно это широко распространено в случаях с блоками автоматики Эконом на отечественных газовых котлах, где кнопку электромагнитного клапана, которая все время «отскакивает», привязывают скотчем или чем угодно закрепляют в нажатом положении, чтобы котел работал. Неисправность здесь в 90% очевидна — неисправна термопара или у нее плохой контакт с электромагнитным клапаном. Процедура замены термопары обычно занимает 2-3 минуты. Но, почему-то, — нет. Кнопка привязана, и при погасании запальника по любой причине (а их сколько угодно), ход газа в дом всегда открыт, что называется, нараспашку. Во-вторых. Соответствие требованиям по давлению газа. Здесь речь идет о наличии редуктора давления. Это касается, сами понимаете, работы клапана на сжиженном газе, будь то газгольдер или баллоны. Требование на первый взгляд простое, но практика показывает иногда совсем другое. Причем, речь здесь идет уже даже не столько о газовых клапанах Евросит 630, сколько о газовых клапанах, например, Sigma 845.

Небольшое, но полезное отступление

Когда требование по указанному давлению не выполняется, знаете что происходит? Газовый клапан Sigma 845 установлен на огромном количестве настенных и напольных газовых котлов. Причем, котлов недешевых, серьезных, энергозависимых, с платами управления, электророзжигом и т. д. Что мы имеем? Обычно вот что. Ребята приехали делать отопление. Сделали. Работу надо сдавать? Надо. Котел, например, BAXI напольный. Газгольдер есть, редуктор на выходе есть. Крутят, вертят, а что показывает манометр на выходе никто не понимает. Вроде должно быть 2750 Па или около 300 mm вод ст., а там шкала на три порядка грубее, чем нужно. На этой ничего и увидеть то нельзя. Котел или выдает ошибку «нет газа» или вообще не запускается. Или поработает полчаса, а потом — все. Кто виноват когда «нет газа»? Конечно, газовый клапан! В итоге, знаете, что делают? Снимают с абсолютно нового котла клапан, начинают туда дуть со всех сторон. Отсюда дуется, туда не дуется. Итог — полная паника! Покупка самой обычной с заводской настройкой на 300 mbar к великому изумлению всех, оказывается, решает проблему. Понятно, что Евросит 630 такое требование тоже касается. Но он энергонезависим, платы там никакой нет, ошибок никаких он нам не выдаст, но на расход будет влиять. И пламя запальника. Когда увидите ИЗ ЗАПАЛЬНИКА столб пламени высотой сантиметров 15, поймете, о чем речь. Очень важно внимательно разобраться с требованием по давлению газа. Теперь переходим к механике.

Механические подсоединения

Общие рекомендации

Никогда не допускайте повреждения уплотняющих деталей! Никогда не ослабляйте сборочные винты! Избегайте толчков, падений, ударов по клапану и т.д. И еще. Никогда не снимайте ярлыков, наклеенных на клапан! Информация, которая там указана, очень важна для нас с Вами, поскольку замену, если что потом мы как подберем? У клапанов, конечно же, есть различия, но об этом позже. Это будет дальше. Снимайте колпачки, защищающие от пыли только во время монтажа. Убедитесь, что поток газа соответствует направлению, указанному стрелкой на корпусе регулятора. Примите меры, чтобы во время монтажа в клапан не попали инородные материалы. Особенно во все дыры очень любит залезть упаковочный пенопласт. Просто липнет ко всему! Завод указывает, что некоторые исполнения Евросит 630 могут поставляться без определенных деталей. Это примечание, конечно, в первую очередь написано для нас самих, но Вам это знать тоже не повредит.

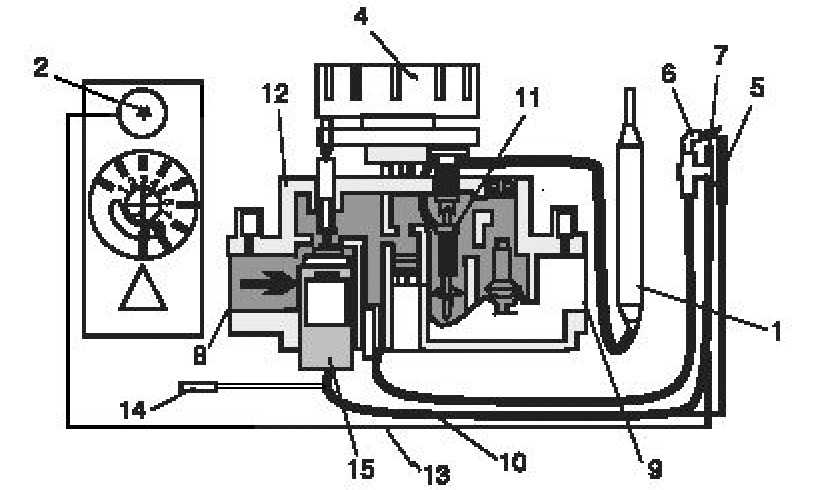

Итак, вместе проверяем наличие следующих комплектующих по рис. А: — винт настройки минимального расхода газа — 3 — винт настройки максимального расхода газа (его иногда называют) — 2 Если винтов нет, вставляем винты в соответствующие отверстия 14 и 15.

Подсоединение газа

1. Используйте трубу с резьбой диаметром 3/8». Возможно также подсоединение трубки D12 мм при помощи уплотнительного кольца и гайки. 2. Клапан имеет два отверстия входных каналов 10 и 12 и два отверстия выходных каналов 11 и 13. Отверстия, которые мы неиспользуем необходимо закрыть заглушками.

Подсоединение запальника

Это вывод 8. В это отверстие заворачивается обычно штатный запальник диаметром D1/4». Это обычный стандартный вариант комплектации. Но возможно вставить и трубки диаметром D4 мм, D6 мм с конусными уплотнителями и соответствующими гайками. По окончании работ обязательно проверяем все соединения на герметичность.

Параметры установки и регулировки. Полный список для профессионалов

1. Проверяем входное и выходное давление, используя штуцеры измерения давления газа 6 и 7. После измерения давления тщательно заглушите штуцеры. 2. Настройка максимального и минимального расхода газа выполняется только с холодным термобаллоном. 3. Настройка максимального расхода газа (исполнение без регулятора давления) Рис. А Поворачиваем ручку 4 в положение 7. Полностью заворачиваем винт настройки 2, а затем постепенно выворачивайте его до достижения требуемого расхода газа. ВНИМАНИЕ! После полного завертывания не выворачивайте винт более чем на два полных оборота. 4. Отключение функции максимального расхода газа. Полностью заверните винт настройки 2, а затем выверните его на два оборота и зафиксируйте. Отключение можно также выполнить заменой винта настройки 2 заглушкой. В этом случае заглушка должна быть полностью завернута. 5. Настройка максимального расхода газа (исполнение с регулятором давления) Рис. А. Поверните ручку управления в положение 7. При повороте винта настройки 2 по часовой стрелке расход газа увеличивается. 6. Отключение функции регулятора давления. Полностью заверните винт настройки 2 по часовой стрелке. 7. Настройка минимального расхода газа. Медленно поверните ручку управления по часовой стрелке в положение минимальной мощности (как можно ближе к положению включения основной горелки). При повороте винта настройки 3 против часовой стрелки расход газа увеличивается. 8. Настройка подачи газа на запальник. При повороте винта 5 по часовой стрелке — расход газа понижается. 9. Отключение функции настройки подачи газа на запальник. Полностью заверните винт настройки 5, а затем выверните его на два оборота и зафиксируйте. 10. Изменение вида газа. Установите величину давления газа на выходе из редуктора или используйте готовый редуктор, с заводской настройкой. Помним, что категорически недопускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа.

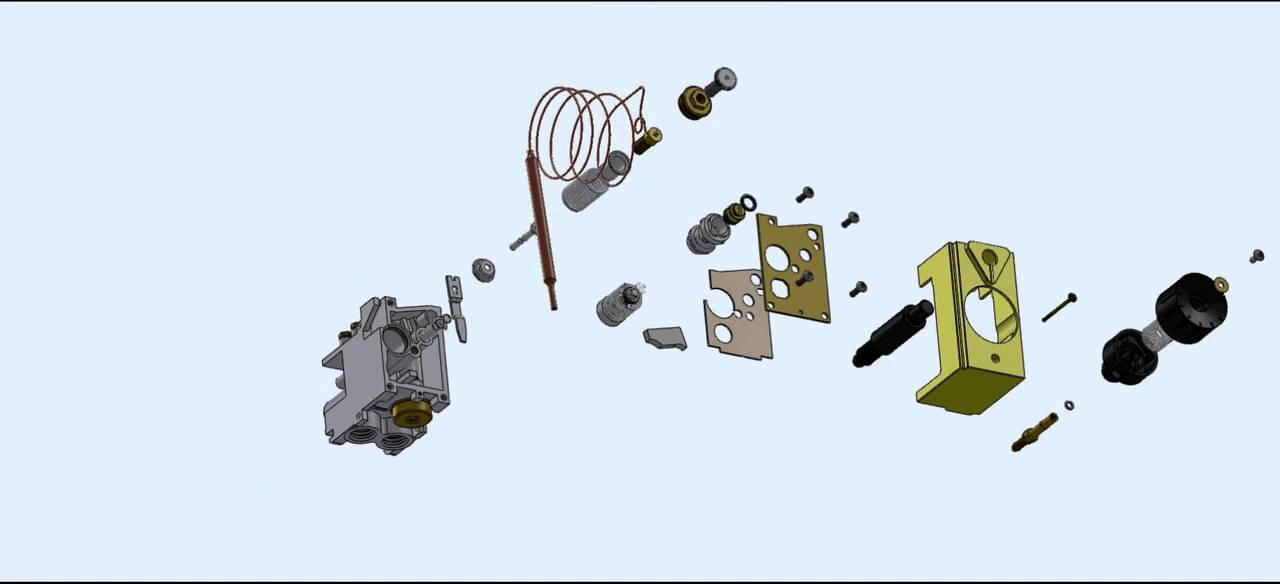

Ремонт газового клапана Евросит 630

Заводом-изготовителем разрешается только один вид ремонтных работ — замена магнитного блока. Это обычно происходит тогда, когда термопара полностью исправна и также исправна вся цепь от термореле до прерывателя. Все остальные работы, а особенно работы класса «Кулибин+0,5 промилей» или «кто во что горазд» категорически запрещены.

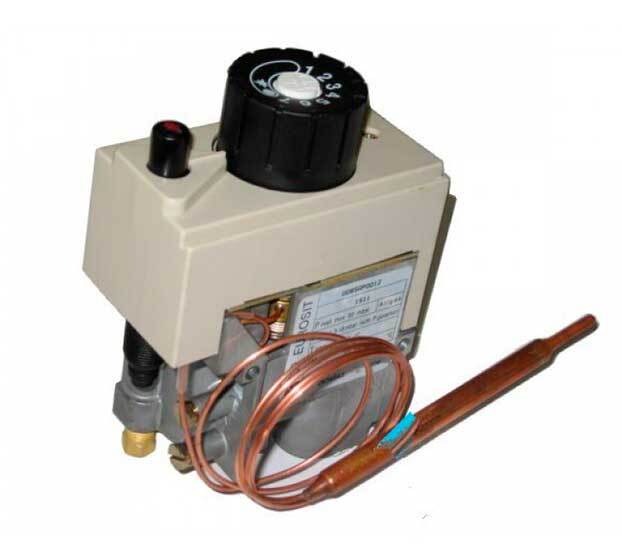

Теперь о разнице блоков Евросит 630. Чем они обычно отличаются между собой?

Блоки отличаются в основном только диапазоном поддержания температурного режима. Стандартный режим работы газовых котлов от 40С-90С. Хотя, на котлах мощностью 11,6 кВт встречались клапаны с диапазоном поддержания температуры в пределах от 40С до 72С. На работу котлов это никак не влияет, поэтому, клапан 0630068, поддерживающий диапазон 40С-90С практически решает любую задачу.

Для быстрой оценки ситуации даем перечень температурных режимов, которые могут быть указаны на этикетке Вашего блока. Внимание. Не путать с температурой окружающей среды! Такие данные тоже есть на этикетке блока. Будьте внимательны!

Диапазон температур работы газового клапана Евросит 630: Ссылка на полный каталог всех клапанов Eurosit 630 на нашем сайте.

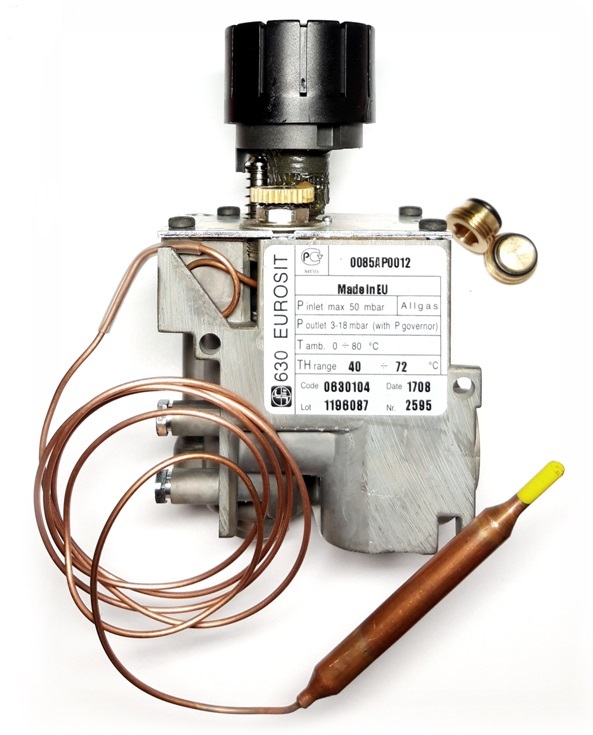

Размеры и данные резьб блока Евросит 630 приводим ниже

Автоматика 630 EUROSIT. Регулировка.

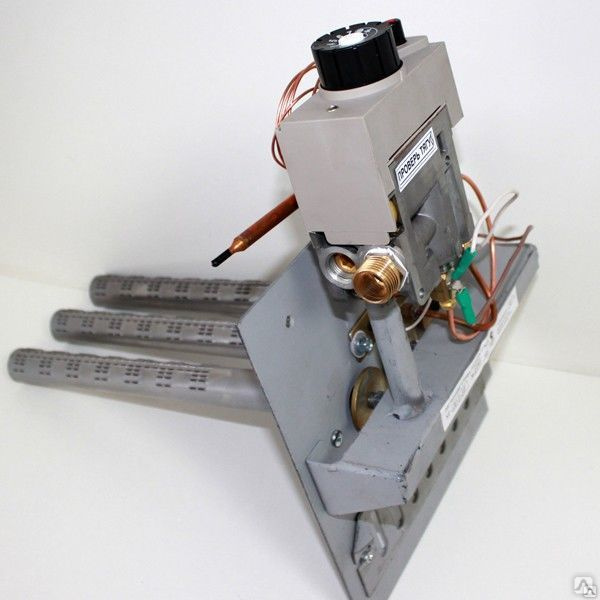

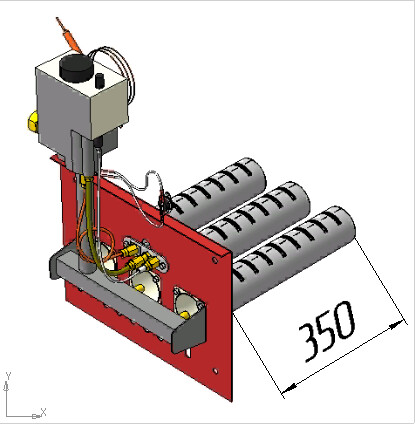

Сегодня Ростовский завод котельного оборудования ЗАО «Ростовгазоаппарат» выпускает широко известные в нашей стране котлы Сиберия. Автор этих строк имел честь установить себе такой котел в собственный дом. Все бы ничего, но в большие морозы стали проявляться проблемы с недостаточной мощностью этого аппарата. Первое время я грешил на мощность, так как площадь отапливаемого дома составляет 95 кв. м. а заявленная мощность котла 11,6 кВт. Естественно запас мощности маловат, так как рекомендуемый запас должен составлять + 30 % к площади дома. Котел у меня должен быть как минимум 12,5 кВт. то есть для обогрева 125 кв. м. Теперь краткая предыстория для покупателей котлов Сиберия.

ПРЕДУПРЕЖДЕНИЕ

Некоторые исполнения многофункционального регулятора подачи газа поставляются без определенных деталей. Поэтому при установке регуляторов необходимо проверить, наличие следующих комплектующих: • винт настройки минимального расхода газа
3
(
рис. A
) • винт настройки максимального расхода газа
2
(
рис. A
) или, по выбору, регулятор давления
2’
(
рис. A*
) Если нет, выполните монтаж следующим образом: • проверьте правильность кода комплектующей детали • вставьте винт настройки минимального расхода газа в отверстие
14
(
рис. B
), винт настройки максимального расхода газа или регулятор давления в отверстие
15
(
рис. B
) • вставьте комплектующие и полностью заверните. Затяжные моменты: — винты настройки 7Нм — регулятор давления: 1Нм
Подсоединение газа
Используйте газовую трубу с резьбой Rp 3/8 ISO 7. Затяжной момент: 25 Нм. Возможно подсоединение трубки ф 12 мм при помощи уплотнительного кольца и гайки (коды 0.958.025 и 0.957.007). Затяжной момент 15 Нм. На клапане имеются два отверстия входных каналов
10
и
12
(
рис. D
) и два отверстия выходных каналов
11
и
13
(
рис. D
). Отверстия, которые не были использованы, необходимо закрыть заглушками (код 0.972.058). Затяжной момент 7 Нм.
Подсоединение пилотной горелки
вывод
8
(
рис. D
) Могут быть использованы трубки диаметров ф 4 мм, ф 6 мм или ф 1/4?. Используйте гайки и конусные уплотнители соответствующего размера. Затяжной момент 7 Нм.
ВНИМАНИЕ
После завершения работ проверьте соединения на герметичность.

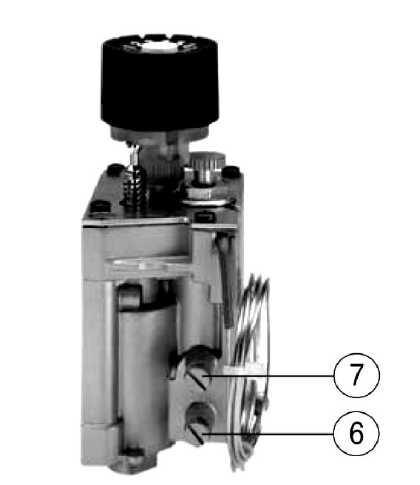

Настройка максимального и минимального расхода газа

Эти настройки выполняются с холодным термобаллоном.

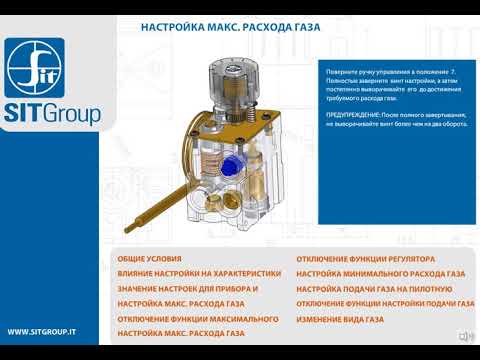

Настройка максимального расхода газа

(исполнение без регулятора давления) — (
рис. А
). Поверните ручку управления
4
в положение
7
. Полностью заверните винт настройки
2
, а затем постепенно выворачивайте его до достижения требуемого расхода газа.
ПРЕДУПРЕЖДЕНИЕ
После полного завертывания не выворачивайте винт более чем на
два
оборота.

Отключение функции максимального расхода газа

Полностью заверните винт настройки
2
, а затем выверните его выверните его на два оборота и зафиксируйте. Отключение можно выполнить также заменой винта настройки
2
заглушкой (код 0.972.057). В этом случае заглушка должна быть полностью завернута.

Настройка максимального расхода газа

(исполнение с регулятором давления) — (
рис. A*
). Поверните ручку управления в положение
7
. При повороте винта настройки
2’по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ)
— расход газа увеличивается.

Отключение функции регулятора давления

Полностью заверните винт настройки
2’
по часовой стрелке.

Настройка минимального расхода газа

Медленно поверните ручку управления по часовой стрелке в положение минимальной мощности (близко к положению выключения основной горелки). При повороте винта настройки
3
против часовой стрелки расход газа увеличивается. Есть возможность также вместо винтов настройки максимального и минимального расхода газа использовать винты с калиброванными отверстиями (доступны по выбору). В этом случае винты должны быть завернуты затяжным моментом 7 Нм.

Настройка подачи газа на пилотную горелку

При повороте винта
5
по часовой стрелке — расход газа понижается.

ВНИМАНИЕ

После завершения всех настроечных и регулировочных операций проверьте герметичность уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа. После выполнения регулировочных работ зафиксируйте уплотнители и/или винты настройки краской.

Привожу вопросы и ответы со старого сайта, если не найдете для себя ничего полезного — пишите ниже в комментах.

Электроника настенных агрегатов

Особенность данных теплогенераторов – электронное управление процессами розжига, горения и поддержания температуры теплоносителя. То есть, настенные газовые котлы (и некоторые напольные) оснащаются энергозависимой автоматикой, работающей от электричества.

Автоматический газовый котел создан для максимального удобства хозяев квартир и частных домов. Чтобы запустить отопитель, достаточно нажать 1 кнопку и установить желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в ней элементы:

  1. После указанных действий по запуску контроллер генератора тепла собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе, проверяет наличие тяги в дымоходе.
  2. Если все в порядке, электронная плата подает напряжение к электромагнитному газовому клапану и одновременно – разряд на запальные электроды. Фитиль отсутствует.
  3. Основная горелка разжигается и дает полную мощность с целью скорейшего нагрева теплоносителя. За ее работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
  4. Когда температура теплоносителя приблизится к установленному порогу, что зафиксирует накладной датчик, интенсивность горения снизится. Ступенчатые горелки переходят в режим малой мощности, а модуляционные плавно уменьшают подачу горючего.
  5. Достигнув порога нагрева, электроника перекроет газ. Когда датчик зафиксирует охлаждение воды в системе, автоматический розжиг и нагрев повторится.

В инструкции к настенному газовому котлу указано, что агрегат рассчитан на работу в закрытой системе отопления, поэтому автоматика следит за давлением воды. Если оно опустится ниже допустимого предела (0.8—1 Бар), то горелка погаснет и не зажжется, пока неполадка не будет устранена.

По энергозависимой схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как происходит монтаж электронной газовой аппаратуры, на доступном языке расскажет мастер в видеосюжете:

Автоматика 630 EUROSIT. Регулировка. | Сантехника своими руками

Сегодня Ростовский завод котельного оборудования ЗАО «Ростовгазоаппарат» выпускает широко известные в нашей стране котлы Сиберия. Автор этих строк имел честь установить себе такой котел в собственный дом. Все бы ничего, но в большие морозы стали проявляться проблемы с недостаточной мощностью этого аппарата. Первое время я грешил на мощность, так как площадь отапливаемого дома составляет 95 кв. м. а заявленная мощность котла 11,6 кВт. Естественно запас мощности маловат, так как рекомендуемый запас должен составлять + 30 % к площади дома. Котел у меня должен быть как минимум 12,5 кВт. то есть для обогрева 125 кв.м. Теперь краткая предыстория для покупателей котлов Сиберия.

До замены котла у меня 20 лет стоял аппарат Таганрогского завода – комбинированный котел КГС-120. Предназначен для сжигания твердого и газообразного топлива. Понятно, что камера сгорания – простая, выход в дымоход прямой, ни о каком КПД даже речи не идет. Котел сжигал максимум 700 кубов в месяц. При этом температура в доме не опускалась ниже 25 градусов! Новый котел Сиберия сжигает столько же, только температура на датчике котла не поднимается выше 74 С° а в доме 22 – 23 С°. КПД Сиберии 90! Я решил разобраться, и результаты разбора читайте ниже.







ПРЕДУПРЕЖДЕНИЕ
Некоторые исполнения многофункционального регулятора подачи газа поставляются без определенных деталей. Поэтому при установке регуляторов необходимо проверить, наличие следующих комплектующих:
• винт настройки минимального расхода газа 3 (рис. A)
• винт настройки максимального расхода газа 2 (рис. A) или, по выбору, регулятор давления 2’ (рис. A*)
Если нет, выполните монтаж следующим образом:
• проверьте правильность кода комплектующей детали
• вставьте винт настройки минимального расхода газа в отверстие 14 (рис. B), винт настройки максимального расхода газа или регулятор давления в отверстие 15 (рис. B)
• вставьте комплектующие и полностью заверните.
Затяжные моменты:
– винты настройки 7Нм
– регулятор давления: 1Нм
Подсоединение газа
Используйте газовую трубу с резьбой Rp 3/8 ISO 7. Затяжной момент: 25 Нм. Возможно подсоединение трубки ф 12 мм при помощи уплотнительного кольца и гайки (коды 0.958.025 и 0.957.007). Затяжной момент 15 Нм. На клапане имеются два отверстия входных каналов 10 и 12 (рис. D) и два отверстия выходных каналов 11 и 13 (рис. D). Отверстия, которые не были использованы, необходимо закрыть заглушками (код 0.972.058). Затяжной момент 7 Нм.
Подсоединение пилотной горелки
вывод 8 (рис. D)
Могут быть использованы трубки диаметров ф 4 мм, ф 6 мм или ф 1/4″. Используйте гайки и конусные уплотнители соответствующего размера. Затяжной момент 7 Нм.
ВНИМАНИЕ
После завершения работ проверьте соединения на герметичность.

ПАРАМЕТРЫ УСТАНОВКИ И РЕГУЛИРОВКИ
Все регулировки должны быть сделаны в соответствии со специфическими требованиями, существующими для оборудования, на которое устанавливается многофункциональный регулятор. Проверьте входное и выходное давление, используя штуцеры для измерения давления газа 6 и 7 (рис. С). После измерения давления тщательно заглушите штуцеры соответствующими винтами. Рекомендуемый затяжной момент: 2.5 Нм.

Настройка максимального и минимального расхода газа
Эти настройки выполняются с холодным термобаллоном.

Настройка максимального расхода газа (исполнение без регулятора давления) – (рис. А).
Поверните ручку управления 4 в положение 7. Полностью заверните винт настройки 2 , а затем постепенно выворачивайте его до достижения требуемого расхода газа.
ПРЕДУПРЕЖДЕНИЕ
После полного завертывания не выворачивайте винт более чем на два оборота.

Отключение функции максимального расхода газа
Полностью заверните винт настройки 2 , а затем выверните его выверните его на два оборота и зафиксируйте. Отключение можно выполнить также заменой винта настройки 2 заглушкой (код 0.972.057). В этом случае заглушка должна быть полностью завернута.

Настройка максимального расхода газа (исполнение с регулятором давления) – (рис. A*).
Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) – расход газа увеличивается.

Отключение функции регулятора давления
Полностью заверните винт настройки 2’ по часовой стрелке.

Настройка минимального расхода газа
Медленно поверните ручку управления по часовой стрелке в положение минимальной мощности (близко к положению выключения основной горелки). При повороте винта настройки 3 против часовой стрелки расход газа увеличивается. Есть возможность также вместо винтов настройки максимального и минимального расхода газа использовать винты с калиброванными отверстиями (доступны по выбору). В этом случае винты должны быть завернуты затяжным моментом 7 Нм.

Настройка подачи газа на пилотную горелку
При повороте винта 5 по часовой стрелке – расход газа понижается.

Отключение функции настройки подачи газа на пилотную горелку
Полностью заверните винт настройки 5’ , а затем выверните его на два оборота и зафиксируйте .



ВНИМАНИЕ
После завершения всех настроечных и регулировочных операций проверьте герметичность уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа. После выполнения регулировочных работ зафиксируйте уплотнители и/или винты настройки краской.

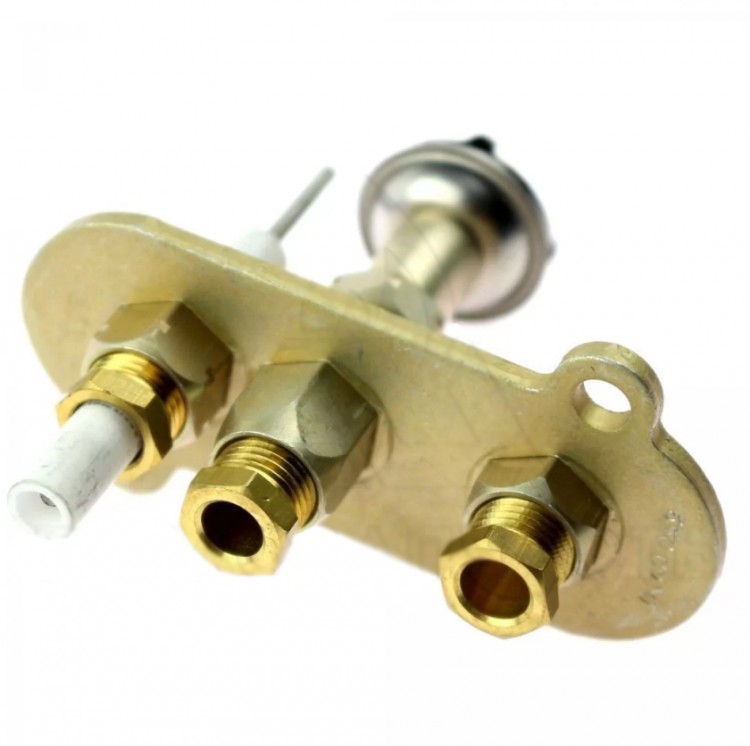

Ремонт горелки

После прошлогоднего ремонта – прочистки жиклера запальной горелки котел Сиберия снова начал выдавать хлопки. Сегодня ноябрь 2019 года. Я решил радикально разобраться и позвонил знакомому “газовику”. После разговора с ним принялся за дело. И так, результаты ремонта привожу ниже.

Первым делом отключил подачу газа, тупо перекрыл кран. Далее открутил гайку подвода газа к автоматике и 4 гайки крепления автоматики. На фото все видно. Правда котел работает – фотографировал после ремонта.

Далее ничего больше не откручивая аккуратно вытащил горелку из котла и положил рядом на табурет. Почистил отверстия основной горелки щеткой по металлу, при этом не нажимая сильно. Взял шуруповерт и сверлом 1 миллиметр просверлил два отверстия поближе к запальной горелке. На фотографии ниже все прекрасно видно. Газовик мне советовал пробить отверстия маленьким гвоздиком, но у меня не получилось – гвоздик тупился и гнулся.

Собрал все в обратном порядке, разжег котел и вуаля – хлопков больше нет. Важно знать, что все эти самостоятельные действия я производил на свой страх и риск. Хотя я заранее знал, если не получится – вкручу в просверленные отверстия маленькие шурупы и верну все на место. Всем привет и теплой зимы.



Привожу вопросы и ответы со старого сайта, если не найдете для себя ничего полезного – пишите ниже в комментах.

PS. Комментариев (вопросов и ответов) очень много, для быстрого поиска по ключевой фразе воспользуйтесь комбинацией клавиш ctrl + f

Андрей

винт 2 по часовой стрелке вообще не заворачивается, слышны всего лишь характерные щелчки.

Администратор

Вижу два варианта: или резьба винта нарушена или винт уже завернут до отказа. В любом случае, пробуйте вывернуть винт и снова завернуть и посмотреть результат, только обороты считайте что-бы на место вернуть потом.

александр

Проблема с котлом. Котел зажигается , горит нормально, но спустя некоторое время, когда набирает заданную температуру, гаснет основная горелка , а через минуту фитиль и следом закрывается клапан подачи газа. Котел может гореть неделю , а может и 10 минут и потом погаснуть. Тяга есть. Датчик тяги вроде в норме( при принудительном нагреве контакты размыкаются ). Есть подозрение на плохой контакт на клемах подключения датчика тяги.

Помогите разобраться.

Бруно

Установили 1 ноября 2014 г. газовой конвектор ДАНКО БРИЗ -5 на тот вечер работал нормально
Но ночью был дождь и на наружной дымовой трубе на цилиндр падали капли дождя было слышно всю ночь. а но другой день печка стала гаснуть через 2 минуты после зажигания , все загорается и фитиль и основная горелка. но через 2 минуты гаснет

виктор

Была аналогичная проблема.Проверил тягу-нормально.Снял термодатчик, зачистил со стороны котла и со стороны подсоединения к блоку автоматики.Путем постепенного ввода термодатчика в пламя фителя добился удержание клапана через 20 сек после розжига.Далеко вводить термодатчик нельзя т.к. может досрочно сгореть.Первичная причина на мой взгляд или окалина или понижение давления или ….

Администратор

Причины могут быть такие:
1. тяга слишком сильная, поэтому срывает пламя с “фитиля” – в следствии чего перекрывается газ на основную горелку.
2. дело в самой автоматике, т.е. плохой контакт и т.д. Есть смысл вызвать сотрудника газового хозяйства, хотя не факт что он разберется, может просто сказать – “меняйте котел!”

александр

но ведь до сих пор было все нормально. не думаю что дело в сильной тяге. вызывал газовщиков они полазили немного открутили от корпуса датчик тяги, мол это он барахлит , подцепили его в другом месте, котел загорелся и горел около недели, потом опять потух. я снял датчик вообще , зачистил контакты и проводком с фишками закоротил контакты, минуя датчик тяги. котел снова загорелся и через пару дней опять потух. сегодня я припоял провода к датчику и на клемы автоматики. котел набрал температуру, потом погасла горелка , а через секунд 30-60 и фитиль и было слышно, что закрылся клапан.

я срезал нафиг датчик , зачистил припаяные провода и скрутил их накоротко. котел пока горит, но сдается мне , что это не на долго. сколько стоит автоматика с заменой???

Администратор

Сколько стоит не знаю

александр

а может термопаре кирдык?????

Администратор

Скажу честно – хрен его знает и я тоже …

сергей

да это терма пара неработает.рекомендуется почистить ее контакт и проверить нету ли обрыва. если выполнена проводом.

Виктор

Есть еще одна распространенная причина, под форсунку запальника подгоняет окалину, так же засоряется сама медная трубка подходящая к запальнику, вследствие чего фитиль слабо горит и не достаточно прогревает термопару. Котел тухнет после отключения основной горелки. Для устранения неисправности почистить форсунку запальника и подвлдящую к ней трубку, так же установить газовый фильтр перед автоматикой. Чистку желательно проводить перед каждым отопительным сезоном. Еще в некоторых моделях котлов забиваются сажей каналы, соответственно ухудшается тяга и срабатывает датчик контроля тяги.

Рафхат

Александр! У меня точно такая же проблема. Датчик тяги отсоединил и соединил накоротко!!!!!

Бог знает долго ли будет работать?

александр

Перепробовал всё. А помогло талько одно—— замена термопары!

Виктор

Если котел стоит в доме, то датчик тяги отсоединять не есть хорошо. Т.К. при определенных погодных условиях может произойти опрокидывание тяги, при этом угар пойдет в дом – опасно для жизни

серегей

скажите, что значит холодный термобаллон, и еще нужно ли проводить регулировку на новом котле или он уже с завода отрегулированный ?

Администратор

Сообщение от серегей
скажите, что значит холодный термобаллон, и еще нужно ли проводить регулировку на новом котле или он уже с завода отрегулированный ?

Холодный термобаллон значит что регулировку нужно проводить при отключенном котле, регулятор должен быть повернут на 0.

сергей

это означает что котел перд настройкой должен быть холодным.заводские настройки лучше не трогать.

сергей

скажите как часто должен включаться котел, у меня “Сигнал” КОВ-10 с итальянской автоматикой, отопление новое полностью полипропилен стоит насос, работает так 2 минуты работает 5 минут не работает?

Администратор

Сейчас это нормально. В мороз работать будет дольше. А автоматика хорошая, не переживайте.

сергей

это нормально

сергей

Здравствуйте, скажите пожалуйста на котле КОВ-10 датчик температуры и термобалон должны быть расположены сверху котла или можно их расположить в другом месте, а то смотрел в других котлах там датчики располагаются в трубке внутри котла

Администратор

Зачем их располагать? Они уже расположены производителем там где нужно, или вы котел по запчастям купили?

сергей

да сверху в трубке.

женька

почему котел работает на 2 хорошо но стоит его только прибавить больше 2 он сразу вырубается

Администратор

Вы регулировку производили?

женька

А как производиться регулировка,така как котел новый регулировку не производили.

Администратор

Регулировка нужна если котел не справляется с площадью отопления, выше статья об этом. В вашем случае нужно вызывать работника газового хозяйства, пусть смотрит, пока морозы не наступили.

Рустам

Сообщение от женька
почему котел работает на 2 хорошо но стоит его только прибавить больше 2 он сразу вырубается

………..обратите внимание ,когда вы прибавляете фитиль который идет на термопару почти не горит так как все давление газа уходит на основную горелку. термопара остыват и котел отключаеться . Автоматика безопасности “АРБАТ-1 работает куда лучше итальянских. набрал температуру горелка не тухнет поддерживает температуру на маленьком огне

александр

подскажитет как увеличить подачу газа на запальную горелку

Администратор

Вверху целая статья, прочитайте.

александр

я не увидел в статье где именно запальную горелку повисить газ винтом 5 только уменьшаеш а каким увеличить

Администратор

Настройка максимального расхода газа (исполнение с регулятором давления) – (рис. 2).
Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) – расход газа увеличивается.

Администратор

Этим же винтом

Стас

Везде пишется максимальный , минимальный. Я вот немного недопонимаю . Это вообще как ??? объясните плиз на пальцах . Что такое минимальный и максимальный, для какой. А причина такова : хлопает при розжиге мой котел . Был куплен новый. Чем теплее на улице , тем меньше хлопок. А в мороз сильно хлопает . ” вот тебе и италия !!”. У меня исполнениие с регулятором давления .опять же – что он регулирует !!! ? подачу газа относительно давления или тяги ? непонятно . Вообщем убавил я этот винт с регулятором давления .И убавил какой то винт “минимального давления газа ” открутил чуть меньше четверти оборотов (70 градусов). Пламя горелки стало меньше . Но хлопок есть .!!!!!

Администратор

Максимальный расход газа, это когда газа расходуется много. Минимальный – наоборот. Котел хлопает отчего? Вероятнее проблема в тяге. Тягу проверяли? То есть вы открываете подачу газа на основную горелку и происходит хлопок – газ скопился из за отсутствия разряжения.

“И убавил какой то винт” – не советую крутить что-либо не разобравшись. “Зима близко!”

Стас

Пробовал убавлять и добавлять винт под номером №3. Хлопки усиливались .Я так понимаю это регулятор объема газа на объем воздуха основной горелки.Вообщем оставил как было четверть оборота как с завода . Убавил другой винт №2 он у меня с регулятором давления. Вот он какую роль выполняет не понятно ??! так как вроде есть уже винт с регулятором пропорции газ-воздух(винт №3).Поправте если не правильно говорю. Не смог найти конструктивного описания работы ( поэтому идут догадки о задачах этих винтов).Если как Вы говорите виновата тяга- то при морозе тяга лучше- хлопков должно быть меньше . А у меня наоборот.Спасибо за помощь .Надеюсь Вы объяснените моих мои вопросы

Администратор

Подробно дам информацию на почту

Сергей

Часто хлопки происходят из – за неисправности пилотной горелки (запальника). 1)Засор (необходимо снять и прочистить). 2)Слабое давление (повышается рег. винтом). 3) На конце запальника образуется щель, плохая контактная сварка (необходима замена). Но эти процедуры должен проводить специалист.

Борис

закрутил винт с регулятором давления по часовой поток увеличился на 3 оборота стало теплее я против часовой убавил так можно делать

Валерий

как почистить клапан по которому идёт газ на пилотную горелку?

Администратор

Отключить газ, разобрать клапан и почистить. Только не вижу смысла, может у вас давление газа на входе слабое?

Дмитрий

Здравствуйте,установил котел гефест установка без регулятора давления,винт 2 не стоит стоит заглушка,то горит то тухнет ни че не понимаю. Может при чина в том что он стоит у меня в 1,5 метрах от угла,может завихрение какое?

Администратор

Если тяга и высота дымохода нормальные, вызовите специалиста. Где стоит – не важно.

Юра

Здравствуйте. У меня автоматика 630 EUROSIT. Paзгоняет котёл максимум до 50 градусов. Прочитав Ваши рекомендации, я крутил регулятор максимального давления газа по часовой стрелке минуты 2-3… Он так должен работать или у него должен быть конец хода??? Эффекта ноль. Подскажите пожалуйста, что делать?

Администратор

В начале статьи я написал что сделал я и каков результат. Прочитайте внимательно и что значит “минуты 2-3” – непонятно.

александр

Здравствуйте проблема такова что последнее время образуется сильный нагар на горелке и создает припятствие пламени направляя его на смотровое окно после чистки нагара гуд но на неделю котёл термо автоматика евросит в эксплуатащии6 лет в чем причина спосибо

Администратор

Вжу две возможные причины:
1. Отрегулировать тягу. Избыточное или недостаточное количество воздуха приводит к некачественному сгоранию газа.
2. Желательно почистить всю горелку от жиклера до выходных отверстий.

александр

проверил вент отверстия с наружи и снутри все чисто горелку и жиклёры чистил тчательно после чистки пламя ровное и синеечто на мах что на мiн может что-то сбилось в автоматике а началось как стали прибавлятьтемператыру на котле положение 2-3 до этого 1-1.5 или газовики увеличели давление в трубопроводе нужно ли регулировать в этом случае напор газа подаваемый на пилотную горелку или допустимо ужать вводной крон на подачу газа к котлу

Администратор

Я бы вызвал мастеров с газ. хозяйства. Денег стоит, зато они пусть голову ломают. Может народ что подскажет? АУ?

владимир

на 2 котел отключается а на 3 4 5 6 7 не отключается что делать

Администратор

“на 3 4 5 6 7 не отключается” – то есть не может набрать температуру? Или закипает и не отключается?

Владимир

Котел АОГВ 23 Универсал не грелся больше 60 градусов. Мастер что-то крутил, стал греться, но расход подскочил до 50 кубов в сутки! И это на 70 градусах при минус 5! Старый 29 котел расходовал максимум 30 кубов но это в минус 30…

Администратор

Наверное мастер лишнего накрутил.
Совет: всегда подглядывайте что они там крутят.

Сергей

котел Лемакс 12,5 с автоматикой Сит630 с регулятором давления набирает температуру на 2.3.4 потом переходит в режим малого пламени но не отключается так и работает, система с насосом и байпасом,может добавить максималку?что делать?

Администратор

Насос и байпас не должны влиять на работу котла

олег

таже история . только в добавок на делении 1,3 если выключиться то больше на включается даже при температуре воды 20 градусов

Сергей

Котел напольный дымный Атон 10, автоматика 630 eurosit. И на фитильке и на обычных режимах пламя красного цвета. как восстановить синий цвет пламени? Спасибо.

Администратор

Попробуйте регулировать подачу воздуха

Сергей

В бездымном Атоне я понимаю как изменить подачу воздуха. А в бездымном не могу понять… В инете не нахожу тоже. Подскажите, пожалуйста, как отрегулировать подачу воздуха?
Спасибо.

Администратор

Я с таким котлом не сталкивался, почитайте вот тут:
//www.id4.ru/top/?r=kotly&u=aton

Владимир

Если винтом 3 сделать хорошее давление разве котел быстрей не отключиться чем сделать минимум ? Мне кажеться котел будет греть дольше следовательно расход больше , или я ошибаюсь?

Администратор

Вы увеличиваете расход газа – становится больше пламя – больше температура – быстрее нагрев. Расход естественно больше, но здесь выбор – либо теплее и расход, либо …

Владимир

Но если пламя маленькое соотвецтвено дольше нагреваться будет? Значит и расход больше?

Администратор

Если пламя маленькое – вообще не нагреется

андрей

здравствуйте. на днях установил котел RGA 8. в какое бы положение регулятор я не ставил происходит одно и то же.а именно загорается горелка на всю,а по достижению заданной температуры переходит в малый режим и так горит .система с насосом.

Администратор

Я не знаю конструкцию этого котла, может вам инструкцию почитать внимательнее. Вы задали температуру, котел максимально быстро ее набирает и переходит в поддерживающий режим, что не так? Насос вообще не при делах.

андрей

РАСХОД ГАЗА БОЛЬШОЙ 17 КУБОВ ЗА СУТКИ И ЭТО ПРИ 0 ГРАДУСОВ НА УЛИЦЕ.А АВТОМАТИКА НА НЕМ СТОИТ ТАКАЯ КАК ОПИСАНО ВЫШЕ.МОЖЕТ БЫТЬ КАК ВСЕГДА НАШУ ТЕХНИКУ НАДО САМОМУ НАСТРОИТ.
СПАСИБО

Администратор

Согласен, расход большой, у меня 12 при 0 на улице, при том что жена печет в печке очень часто. Попробуйте настроить, экспериментируйте.

АНДРЕЙ

ТО ЕСТЬ ВИНТЫ 2 И 3 МОЖНО КРУТИТЬ В ПРЕДЕЛАХ РАЗУМНОГО?
СПАСИБО

Администратор

Все нужно делать в пределах разумного. Вы только записывайте то что делаете, (что накрутили, показания счетчика, температуру котла, за окном)- потом будете сравнивать

сергей

здравствуйте! почему на 5. 6.7.автоматика не отключается а переходит в режим плавного огня при этом расход газа сумашедший спасибо!

сергей

забыл добавить автоматика евросид630 с регулятором давления котёл старый но внутри сами понаваривали трубки для увеличения кпд

андрей

Начал отключаться котел полностью вместе с фитилем,при запуске котла заново фитиль тух. я заменил термопару, теперь не тухнет, но появилась другая неисправность: теперь котел не выключается при наборе заданной температуры, а постоянно горит. в чем может быть причина?

андрей

заметил что автоматика не отключается а переходит в режим плавного огня при этом расход газа сумашедший.До этого такого не было, в чем может быть причина?

Александр

У меня такая проблема: евросит630. Работал нормально,но сейчас при отключении основной горелки тухнет пилотная. Термопара рабочая,электроклапан в норме,датчик тяги не причём. Горелка чистая без сажи,жиклёр чист. Просто при отключении основной горелки происходит срыв пламени с пилотки.В это время электроклапан открыт и подача газа на пилотку идёт,проверял, сразу после угасания пламени щёлкал пъезозажигалкой без дополнительных манипуляций,пламя появляется на пилотке моментально. Пламя на пилотке и основной горелки голубое. Пробовал менять подачу газа на пилотку, изменений нет.

Администратор

Может большая тяга и пламя просто срывает? Проследите за пламенем на пилотке при отключении основной горелки. Как оно тухнет: угасает или как будто вы задули его.

Александр

Пламя на пилотке затухало так как-будто его задувает. После двух дней мучений проблему устранил, постепенно снижая минимальную подачу до границы отключения и перехода горелки в режим модуляции. В некоторых отзывах читал, что режим модуляции предпочтительнее импульсного режима. но решил оставить импульсный. Сейчас читаю различные отзывы в которых жалуются на высокий расход газа.Я не теплотехник и не инженер но моё мнение такое : если котёл держит заданную температуру и температуру в комнатах, значит дело не в автоматике а в теплопотерях дома. Утепляйте дом. Но повторяю Это моё личное мнение. Спасибо админу за ответ.

Администратор

Спасибо вам за совет

Виктор

Здравствуйте,Админ! Рад, что попал на Ваш полезный сайт! У меня проблема с Боринским котлом АКГВ-11,6.После двух лет безотказной работы появилась следующая неисправность: при т-ре воды от 60 град.и выше в котле возникает металлический стук и самопроизвольно гаснут главная и запальная горелки. Из-под аппарата однократно появилось небольшое количество воды. После снижения т-ры до 50 град. котел стал работать нормально, давление в системе не превышает 1,3 атм. Утечек нет. Три раза писал на завод с просьбой сообщит, имеется ли на котле предохранительный клапан, который мог сработать при повышении давления. Ответа не получил! М.б., Вы сможете ответить на этот вопрос?
С уважением – Виктор.

Администратор

Ответить не могу. Информации минимум – вариантов уйма.

Ograd

Уважаемый администратор раньше Вам выше задавал вопрос Стас по поводу настройки автоматики Евросит 630. Вопрос его звучал так: « Пробовал убавлять и добавлять винт под номером №3. Хлопки усиливались .Я так понимаю это регулятор объема газа на объем воздуха основной горелки. Вообщем оставил как было четверть оборота как с завода . Убавил другой винт №2 он у меня с регулятором давления. Вот он какую роль выполняет не понятно ??! так как вроде есть уже винт с регулятором пропорции газ-воздух(винт №3). Поправте если не правильно говорю. Не смог найти конструктивного описания работы ( поэтому идут догадки о задачах этих винтов).Если как Вы говорите виновата тяга- то при морозе тяга лучше- хлопков должно быть меньше . А у меня наоборот. Спасибо за помощь .Надеюсь Вы объясните мои вопросы »
Вы пообещали дать ему ответ на почту. Может и Вы мне тоже дадите ответ на этот же вопрос. На мою почту.А то никак не могу настроить свое газогорелочное устройство с этой автоматикой.

Администратор

Ответил

Eurosit630 + электронный термостат

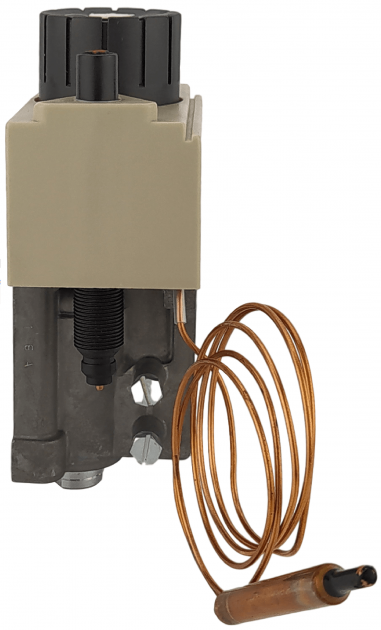

Автоматика 630 EUROSIT. Регулировка.

Сегодня Ростовский завод котельного оборудования ЗАО «Ростовгазоаппарат» выпускает широко известные в нашей стране котлы Сиберия. Автор этих строк имел честь установить себе такой котел в собственный дом. Все бы ничего, но в большие морозы стали проявляться проблемы с недостаточной мощностью этого аппарата. Первое время я грешил на мощность, так как площадь отапливаемого дома составляет 95 кв. м. а заявленная мощность котла 11,6 кВт. Естественно запас мощности маловат, так как рекомендуемый запас должен составлять + 30 % к площади дома. Котел у меня должен быть как минимум 12,5 кВт. то есть для обогрева 125 кв.м. Теперь краткая предыстория для покупателей котлов Сиберия.

ПРЕДУПРЕЖДЕНИЕНекоторые исполнения многофункционального регулятора подачи газа поставляются без определенных деталей. Поэтому при установке регуляторов необходимо проверить, наличие следующих комплектующих:• винт настройки минимального расхода газа 3 (рис. A)• винт настройки максимального расхода газа 2 (рис. A) или, по выбору, регулятор давления 2’ (рис. A*)Если нет, выполните монтаж следующим образом:• проверьте правильность кода комплектующей детали• вставьте винт настройки минимального расхода газа в отверстие 14 (рис. B), винт настройки максимального расхода газа или регулятор давления в отверстие 15 (рис. B)• вставьте комплектующие и полностью заверните. Затяжные моменты:— винты настройки 7Нм— регулятор давления: 1НмПодсоединение газаИспользуйте газовую трубу с резьбой Rp 3/8 ISO 7. Затяжной момент: 25 Нм. Возможно подсоединение трубки ф 12 мм при помощи уплотнительного кольца и гайки (коды 0.958.025 и 0.957.007). Затяжной момент 15 Нм. На клапане имеются два отверстия входных каналов 10 и 12 (рис. D) и два отверстия выходных каналов 11 и 13 (рис. D). Отверстия, которые не были использованы, необходимо закрыть заглушками (код 0.972.058). Затяжной момент 7 Нм.Подсоединение пилотной горелкивывод 8 (рис. D)Могут быть использованы трубки диаметров ф 4 мм, ф 6 мм или ф 1/4″. Используйте гайки и конусные уплотнители соответствующего размера

Затяжной момент 7 Нм.ВНИМАНИЕПосле завершения работ проверьте соединения на герметичность

Настройка максимального и минимального расхода газаЭти настройки выполняются с холодным термобаллоном.

Настройка максимального расхода газа (исполнение без регулятора давления) — (рис. А).Поверните ручку управления 4 в положение 7. Полностью заверните винт настройки 2 , а затем постепенно выворачивайте его до достижения требуемого расхода газа.ПРЕДУПРЕЖДЕНИЕПосле полного завертывания не выворачивайте винт более чем на два оборота.

Отключение функции максимального расхода газаПолностью заверните винт настройки 2 , а затем выверните его выверните его на два оборота и зафиксируйте. Отключение можно выполнить также заменой винта настройки 2 заглушкой (код 0.972.057). В этом случае заглушка должна быть полностью завернута.

Настройка максимального расхода газа (исполнение с регулятором давления) — (рис. A*).Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) — расход газа увеличивается.

Отключение функции регулятора давленияПолностью заверните винт настройки 2’ по часовой стрелке.

Настройка минимального расхода газаМедленно поверните ручку управления по часовой стрелке в положение минимальной мощности (близко к положению выключения основной горелки). При повороте винта настройки 3 против часовой стрелки расход газа увеличивается. Есть возможность также вместо винтов настройки максимального и минимального расхода газа использовать винты с калиброванными отверстиями (доступны по выбору). В этом случае винты должны быть завернуты затяжным моментом 7 Нм.

Настройка подачи газа на пилотную горелкуПри повороте винта 5 по часовой стрелке — расход газа понижается.

ВНИМАНИЕПосле завершения всех настроечных и регулировочных операций проверьте герметичность уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа

После выполнения регулировочных работ зафиксируйте уплотнители и/или винты настройки краской.

Привожу вопросы и ответы со старого сайта, если не найдете для себя ничего полезного — пишите ниже в комментах.

Автоматика 630 EUROSIT

Автоматика для котлов 630 eurosit. Настройка и регулировка автоматики 630 eurosit своими руками в домашних условиях.

регулировка автоматики 630 eurosit .

регулировка автоматики евросит eurosit 630

Нажми для просмотра

Регулировк
а пламени
основной
горелки
газового
отопительн
ого котла
оснащенног
о
автоматико
й eurosit 630.



Тэги:

Настройка и регулировка пламени у пилотной горелки евросит 630.

Нажми для просмотра

В этом
видео я вам
расскажу и
покажу, что
будет если
пытаться
настроить
пилотную
горелку
евросит 630,
настраи…



Тэги:

РЕГУЛИРОВКА ДАВЛЕНИЯ(ВЫСОТЫ ПЛАМЕНИ) в ГАЗОВОЙ АВТОМАТИКЕ ЕВРОСИТ СВОМИ РУКАМИ

Нажми для просмотра

В этом
видео я
рассказыва
ю как
отрегулиро
вать
давление
газа и
настроить
высоту
пламени
основной
горелки…



Тэги:

Основные моменты настройки автоматики 630 EUROSIT

Нажми для просмотра

основные
моменты
для более
детального
понимания
процесса.



Тэги:

Котел не набирает температуру.Регулировка пламени основной горелки. EUROSIT 630

Нажми для просмотра

Регулируем
выходное
давление
газа на
основную
горелку
газового
котла
автоматика
SIT евросит.
Котел не…



Тэги:

Тухнет газовый конвектор/котел. Регулировка автоматики безопасности 630 eurosit

Нажми для просмотра

Забыл
сказать-пр

дотрагиван
ии
отверткой
к
регулирово
чным
винтам
происходит
притухание
огня, т. к.
металл…




Тэги:

Регулировка пламени пилотной горелки (запальника) котла автоматика EUROSIT 630.

Нажми для просмотра

Тухнет
газовый
котел.
Регулировк
а пламени
пилотной
горелки
(запальник
) котла
автоматика
SIT. Как…



Тэги:

Евросит 630 (регулировка)

Нажми для просмотра

Настройка
пламени
горелки(фи
иля) ,
парапетног
о котла
Регулировк
а на
притухание
и на
отсечку
▻Наша…



Тэги:

Eurosit 630 Регулировка пламени горелки(фитиля) , парапетного котла

Нажми для просмотра

Что
предстовля
ет из себя
регулятор
давления
газовый на
автоматике
EUROSIT 630?
Попытаемся
разобратьс
я что к…



Тэги:

Регулятор давления газовый на автоматике EUROSIT 630.

Нажми для просмотра

В этом
видео я вам
расскажу
принцип
работы
автоматики
Eurosit 630 ,
основными
поломками
и методами
их
устранения
….



Тэги:

Обзор основных поломок (неисправностей) и ремонт газовой автоматики котла Евросит 630 (Eurosit 630)

Нажми для просмотра

Чтобы
терморегул
ятор
автоматики
котла
прослужил
долго
необходимо
знать
правило
пользовани
я. Как
прави…



Тэги:

Как правильно пользоваться терморегулятором газового котла

Нажми для просмотра

Газовая
горелка
Евросит , и
все о ней!
Итальянска
я
автоматика
извесной . .
.



Тэги:

Газовая горелка Евросит , и все о ней!

Нажми для просмотра

Почему
газовый
котел не
отключаетс
я?
Температур
а в котле
превышена
и не
соответств
ует
заданной
температур
…



Тэги:

Замена терморегулятора EUROSIT 630 термобаллона газового котла.Почему газовый котел не отключается.

Нажми для просмотра

Съёмник
для
демонтажа
штока
управления
терморегул
ирующего
клапана.



Тэги:

Ремонт автоматики АРБАТ

Нажми для просмотра

Установка,
подключени
е и
правильна
эксплуатац
ия
отопительн
ых котлов с
автоматико
й
безопаснот
и…



Тэги:

Автоматика 630 EUROSiT

Нажми для просмотра

Здравствуй
те друзья!
Это видео о
том как
самостояте
льно
заменить
терморегул
ятор
(сильфон
термобалон
) и…



Тэги:

ЗАМЕНА СИЛЬФОНА-ТЕРМОБАЛОНА ЕВРОСИТ СВОИМИ РУКАМИ

Нажми для просмотра

Как
проверить
сильфон
термобалло
н.
Терморегул
ятор
газового
котла. Если
вы купили
или сняли
эту деталь
со…



Тэги:

Как проверить сильфон термобаллон. Терморегулятор газового котла.

Нажми для просмотра

В этом
видео
показано
почему
тухнет
газовый
котел
Конорд и
рассказано
как решить
проблему.к
к
термопара..
.



Тэги:

Супер решение .Тухнет не зажигается фитиль. Автоматика eurosit 630.

Нажми для просмотра

Eurosit 630,
автоматика
газовых
котлов.



Тэги:

Поломка автоматики Eurosit 630. Как я решил проблему, может камуто пригодится” rel=”spf-prefetch

Нажми для просмотра

Описание отсутсвует



Тэги:

Поломка автоматики Eurosit 630. Как я решил проблему, может камуто пригодится” rel=”spf-prefetch

Нажми для просмотра

Описание отсутсвует



Тэги:

Поломка автоматики Eurosit 630. Как я решил проблему, может камуто пригодится” rel=”spf-prefetch

Нажми для просмотра

Описание отсутсвует



Тэги:

Поломка автоматики Eurosit 630. Как я решил проблему, может камуто пригодится” rel=”spf-prefetch

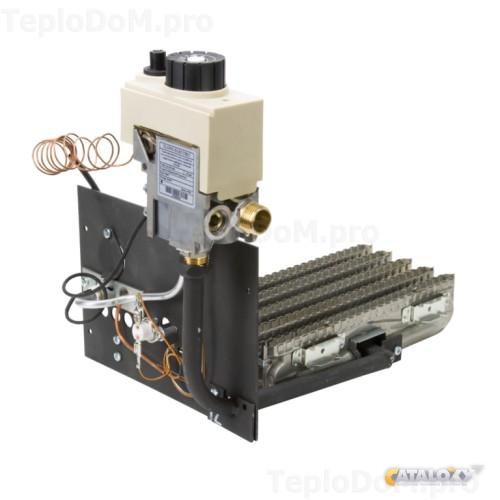

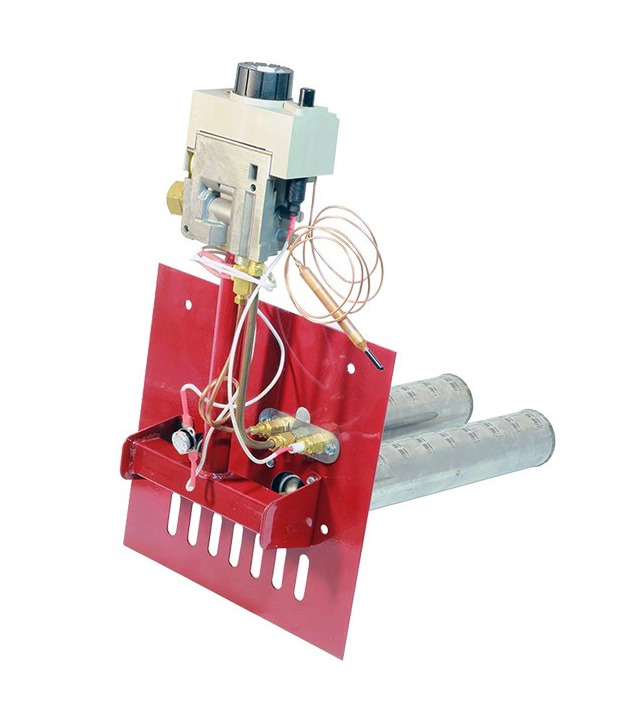

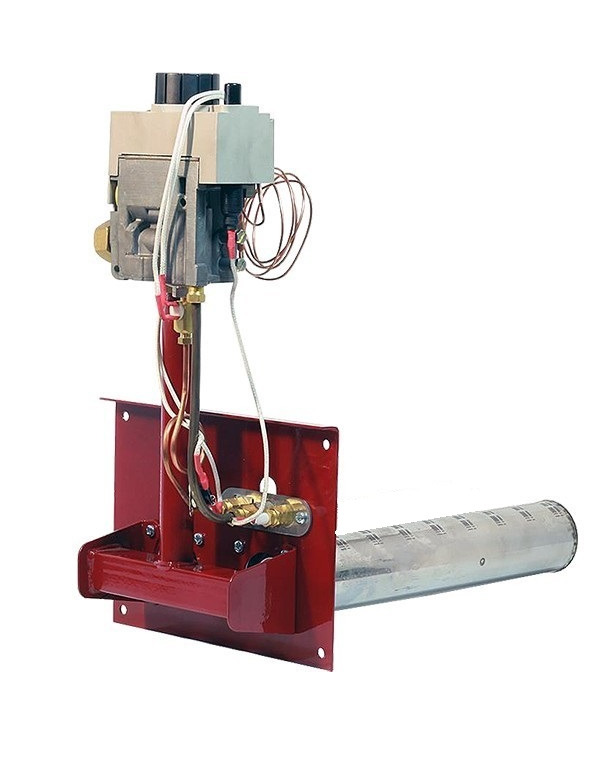

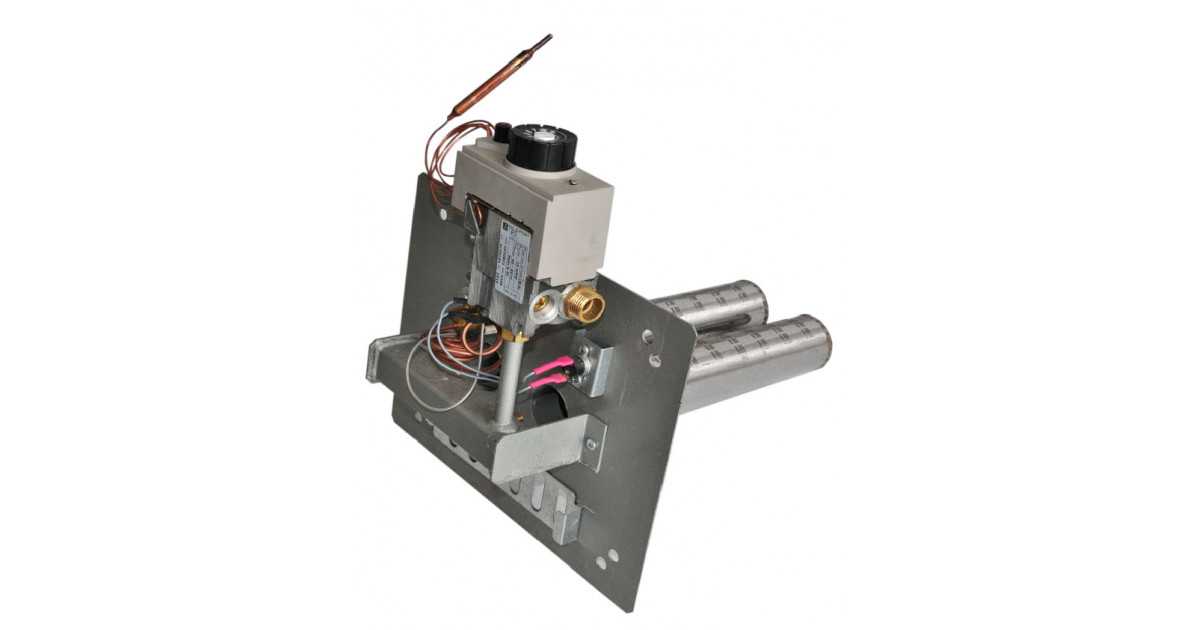

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М с автоматикой 630 EUROSIT (Италия).

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М используется для модернизации или замены газовой автоматики в старых котлах, что позволяет повысить КПД отопительного оборудования почти на 20%.Газогорелочное устройство Вестгазконтроль ПГ-16М предназначено для нагрева теплоносителя и (или) конструктивных элементов нагревательного оборудования. Устройство предназначено для эксплуатации на природном газе по ГОСТ 5542–87 с давлением 1274+100 Па. ГГУ Вестгазконтроль ПГ-16М обеспечивает экономное сжигание природного газа с возможностью автоматического регулирования тепловой мощности и отключение подачи газа при возникновении аварийной ситуации.

Автоматика Вестгазконтроль ПГ-16М снабжена прибором автоматического управления – газовым клапаном 630 EUROSIT (SIT, Италия).

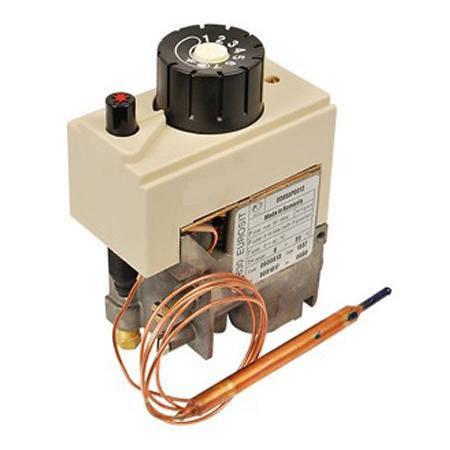

Газовый клапан 630 EUROSIT не требует электропитания.

Газовый клапан 630 EUROSIT позволяет производить:

— розжиг запальной горелки при помощи пьезоэлектрического элемента;— регулирование температуры теплоносителя от 40°С до 90°С;— регулирование максимального потока газа;— регулирование минимального потока газа;— регулирование потока газа к запальной горелке;

и обеспечивает:— автоматическое поддержание заданной температуры теплоносителя;— автоматическое выключение устройства при внезапном отключении газа;— автоматическое выключение устройства при отсутствии тяги и при обратной тяге;— возможность работы устройства при сниженном давлении газа.

Применение в газовой автоматике Вестгазконтроль ПГ-16 микрофакельных горелок из нержавеющей стали обеспечивает:— экономию газа до 20% по сравнению с обычными горелками;— уменьшение выброса СО в атмосферу;— уменьшение интенсивности оседания сажи в дымоходе;— надежность работы горелки на протяжении всего срока эксплуатации.

Технические характеристики:

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М с автоматикой 630 EUROSIT (Италия)

Электроника настенных агрегатов

Особенность данных теплогенераторов – электронное управление процессами розжига, горения и поддержания температуры теплоносителя. То есть, настенные газовые котлы (и некоторые напольные) оснащаются энергозависимой автоматикой, работающей от электричества.

Автоматический газовый котел создан для максимального удобства хозяев квартир и частных домов. Чтобы запустить отопитель, достаточно нажать 1 кнопку и установить желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в ней элементы:

  1. После указанных действий по запуску контроллер генератора тепла собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе, проверяет наличие тяги в дымоходе.
  2. Если все в порядке, электронная плата подает напряжение к электромагнитному газовому клапану и одновременно – разряд на запальные электроды. Фитиль отсутствует.
  3. Основная горелка разжигается и дает полную мощность с целью скорейшего нагрева теплоносителя. За ее работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
  4. Когда температура теплоносителя приблизится к установленному порогу, что зафиксирует накладной датчик, интенсивность горения снизится. Ступенчатые горелки переходят в режим малой мощности, а модуляционные плавно уменьшают подачу горючего.
  5. Достигнув порога нагрева, электроника перекроет газ. Когда датчик зафиксирует охлаждение воды в системе, автоматический розжиг и нагрев повторится.

В инструкции к настенному газовому котлу указано, что агрегат рассчитан на работу в закрытой системе отопления, поэтому автоматика следит за давлением воды. Если оно опустится ниже допустимого предела (0. 8—1 Бар), то горелка погаснет и не зажжется, пока неполадка не будет устранена.

По энергозависимой схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как происходит монтаж электронной газовой аппаратуры, на доступном языке расскажет мастер в видеосюжете:

Рекомендации по настройке автоматики Eurosit 630

Использование газовой автоматики Eurosit 630 в комплектных поставках большинства современных отопительных котлов бытового назначения требует знания особенности подключения автоматики и порядок ее регулировки. Как настроить большинство автоматических приспособлений регулировки горения и безопасности в двух словах объяснить сложно. Стоит лишь отметить, что порядок регулировки автоматики Евросит 630 зависит от нескольких параметров, включающих параметры газоснабжения, особенности системы отопления, режим эксплуатации. Использование дополни тельных устройств.

В базовом варианте газовая автоматика Евросит 630, устройство которой максимально унифицировано, но имеет ряд особенностей, зависящих от непосредственного назначения модели, располагает четырьмя возможностями регулировочных воздействий.

  • регулировка ограничения расхода газовой среды;
  • установка расхода газа пилотной горелке;
  • управление подачей газа на главную горелку;
  • регулировка по температуре теплоносителя.

Каждая из регулировок позволяет установить температуру в доме, средний расход газа и режим работы котла практически любой модификации, где устанавливается автоматика Eurosit 630. Настройка и регулировка ее производится специалистами организаций газоснабжения, но возможна и своими руками, если вы знакомы с особенностями использования природного газа, главными регулировками системы Евросит 630 и не боитесь остаться среди зимы без отопления.

Особенности подключения автоматики, наличие регулировочных винтов (их 2), использование прокладок, заглушек и уровень затяжки крепежных элементов, технология проверки на герметичность, требуют приглашения специалиста, не только знакомого с таким типом автоматики, но и имеющего сертификат, позволяющий с ним работать.

Купить автоматику итальянского производства в нашем интернет магазине может любой желающий при расчете в любой форме. Но настройка и введение в эксплуатацию этих устройств требует наличия проекта и услуг квалифицированного персонала. Самодеятельность в эксплуатации газовых установок иногда очень дорого стоит.

Автоматика Евросит 630 помимо очень высокой надежности отличается и особыми требованиями к регулировке. Но один раз правильно установленная, она может работать на протяжении нескольких лет, не требуя профилактических работ и покупки запасных частей.

Рекомендации по настройке автоматики Eurosit 630

После установки автоматики Eurosit 630 ее нужно настроить. Какие трудности и подводные камни вас ждут в этой статье

Source: progazosnabgenie.ru

Список источников

  • stroyka.radiomoon.ru
  • funer.ru

Иммиграционный суд Сан-Франциско

ИММИГРАЦИОННЫЙ СУД
Сан-Франциско, Калифорния

О суде| Общественное здравоохранение | Сотрудники иммиграционного суда | Процедуры иммиграционного суда | Полезные ссылки

Объявления судов

Специальный реестр (19 июля 2021 г. ):  Иммиграционный суд Сан-Франциско является одним из судов, в котором 28 мая 2021 г. был объявлен специальный реестр. будет работать над вынесением решения в течение 300 дней после первоначального основного календарного слушания. Семьи могут соответствовать требованиям, если они задержаны между портами въезда в пятницу, 28 мая 2021 г. или после этой даты, привлечены к процедуре выдворения и зарегистрированы в программе «Альтернативы задержанию» (ATD).

Открыть голосовую информацию и Инструкции Webex

О СУДЕ

Иммиграционный суд Сан-Франциско подпадает под юрисдикцию Управления главного судьи по иммиграционным делам, которое является частью Исполнительного управления по контролю за иммиграцией при Министерстве юстиции.

(1) Иммиграционный суд Сан-Франциско (без содержания под стражей):

Адрес:

100 Montgomery Street, Suite 800
San Francisco, CA 94104

См. карту Google Maps и указания, как добраться до иммиграционного суда.

Часы работы:

Часы работы суда: с 8:00 до 16:30.

Время подачи документов: с 8:00 до 16:00.

Телефон:

415-705-4415

Иммиграционный суд не принимает факсы или другие электронные документы, если передача не была специально запрошена персоналом Иммиграционного суда или судьей по иммиграционным делам. Несанкционированные передачи не включаются в протокол и отбрасываются без рассмотрения документа или уведомления отправителя.

Парковка/проезд:

Из-за очень ограниченного количества уличных парковок мы рекомендуем посетителям иммиграционного суда пользоваться общественным транспортом, чтобы добраться до иммиграционного суда. Иммиграционный суд расположен в финансовом центре города, недалеко от станции BART Montgomery и рядом с несколькими автобусными остановками линии Muni. Вы также можете доехать на поезде CalTrain до остановки в Сан-Франциско.

https://www.sfmta.com/
https://www.bart.gov/
http://www.caltrain.com/

Доступ в здание и процесс проверки безопасности :

 Вход в вестибюль

Все посетители должны зарегистрироваться и войти в систему с дежурным в вестибюле. Посетители иммиграционного суда и адвокаты не должны оставаться в вестибюле или возле входных дверей здания, так как это является нарушением правил здания. Если вы должны встретиться со своим клиентом (клиентами) до запланированного слушания в иммиграционном суде, укажите альтернативное место рядом с иммиграционным судом для встречи с вашим клиентом.

  Процедуры безопасности

Все посетители иммиграционного суда должны пройти проверку безопасности с помощью металлоискателя, а также проверку сумок каждый раз, когда они посещают иммиграционный суд. При необходимости обувь можно снять.

Посетители не должны приносить камеры, видео или записывающее оборудование.

(2) Иммиграционный суд Сан-Франциско (для заключенных):

Адрес:

630 Sansome Street, 4th Floor, Room 475
San Francisco, CA 94111

См. Карты Google для получения карты и направления к иммиграционному суду.

Часы работы:

Открытые часы: с 8:00 до 16:30.

Телефон:

415-705-1033

Иммиграционный суд не принимает факсы или другие электронные документы, если передача не была специально запрошена сотрудниками иммиграционного суда или иммиграционным судьей. Несанкционированные передачи не включаются в протокол и отбрасываются без рассмотрения документа или уведомления отправителя.

Парковка/транспорт:

Из-за очень ограниченного количества уличных парковок мы рекомендуем посетителям иммиграционного суда пользоваться общественным транспортом, чтобы добраться до иммиграционного суда. Иммиграционный суд расположен в финансовом центре города, недалеко от станций BART Montgomery или Embarcadero и рядом с несколькими автобусными остановками на линии Muni. Вы также можете доехать на поезде CalTrain до остановки в Сан-Франциско.

https://www.sfmta.com/
https://www.bart.gov/
http://www.caltrain.com/

Процесс проверки доступа и безопасности здания:

 Вход в вестибюль

Все посетители должны пройти через электронное оборудование безопасности в вестибюле. Досмотр будет осуществляться с помощью металлоискателя, а также досмотра сумок. Для доступа в здание необходимо предъявить действительное удостоверение личности государственного образца с фотографией. При необходимости обувь можно снять. Посетители не должны приносить оружие, камеры, видео- или записывающее оборудование.

 Процедуры безопасности

Все посетители иммиграционного суда должны пройти проверку безопасности с помощью металлодетектора, а также проверку сумок при каждом посещении иммиграционного суда. При необходимости обувь можно снять.

Посетители не должны приносить камеры, видео или записывающее оборудование.

Вернуться к началу страницы

Общественное здравоохранение

Практика общественного здравоохранения

В соответствии с указаниями должностных лиц органов здравоохранения EOIR внедрила методы, помогающие защитить всех людей, работающих и посещающих помещения EOIR по всей стране. Дополнительную информацию см. в Уведомлении о здравоохранении агентства  .

EOIR работает в различных условиях по всей стране, чаще всего в федеральных или арендованных зданиях, контролируемых Администрацией общих служб, и в местах содержания под стражей, находящихся в ведении Министерства внутренней безопасности. Все посетители любого здания или объекта, в котором находится предприятие EOIR, должны соблюдать все соответствующие законы или правила, регулирующие доступ к этим зданиям или объектам. Лицам, которые не соблюдают какие-либо соответствующие законы или правила, может быть отказано в доступе или им будет предложено покинуть здание или помещение. Лицам, желающим посетить какое-либо здание или объект, в котором находится предприятие EOIR, рекомендуется заранее связаться с этим зданием или объектом, чтобы определить любые соответствующие правила или законы, касающиеся доступа.

Иммиграционный суд ввел в действие процедуры для выполнения указаний должностных лиц общественного здравоохранения. Пожалуйста, обратите внимание на приведенную ниже информацию и будьте готовы следовать этим и любым дополнительным инструкциям, предоставленным вам по прибытии на слушание.

  • Будьте готовы – имейте при себе маску. Маски для лица могут потребоваться в зале суда по распоряжению председательствующего иммиграционного судьи. При необходимости и когда это уместно, лица с медицинскими показаниями, которые не позволяют им носить покрытие для лица, должны сообщить судье о своей ситуации.
  • Для соблюдения надлежащего социального дистанцирования и облегчения проведения слушаний вас могут попросить переехать или покинуть определенное место.
  • Время ожидания входа в здание и помещение EOIR может быть значительно больше, чем обычно. Позаботьтесь о том, чтобы прибыть до слушания, чтобы вы прибыли в зал суда вовремя.
  • Требуется социальное дистанцирование (соблюдение дистанции в шесть футов от тех, с кем вы не живете).
    • Пожалуйста, помните об этом при входе в лифт. По этой причине время ожидания лифта может быть значительно больше, чем обычно.
    • В пространстве EOIR персонал или знаки могут указать вам место. Если вас просят сесть в определенном месте, не меняйтесь местами.
  • Пожалуйста, не берите с собой людей в пространство EOIR, если только они не обязаны присутствовать на вашем слушании. Помните, что иммиграционный суд может ограничить въезд.

Вернуться в начало страницы4 Элизабет Л. Янг, помощник главного иммиграционного судьи Джереми Дж. Батлер Джули Л. Нельсон Эндрю Дж. Кэборн Синтия М. Нуньес Ила К. Дайсс Патрик С. О’Брайен Лора С. Фигероа Джозеф Ю. Парк Скотт Д. Гэмбилл Кертис Ф. Пирс Эмбер Д. Джордж Джастин М. Прайс Луи А. Гордон Патрик С. Сэвидж Чалрес С. Грин III Фрэнк Семинерио Леттиция Л. Джефферсон-Уэбб Карен В. Шульц Иеремия Джонсон Шейди М. Стар Сэмюэл Ю. Ким Арвен А. Суинк Стивен М. Киршнер   Шира М. Левин   Джейсон Р. Мастерсон   Лой Л. Макклески

Администратор суда:

Скотт МакДэниэль

Возвращение на вершину страницы

Иммиграционные суды. Процедуры

для процедур по практике в области иммиграционного суда, пожалуйста, иммиграционного суда.

Вернуться к началу страницы

ПОЛЕЗНЫЕ ССЫЛКИ И ИНФОРМАЦИЯ

  • Служба гражданства и иммиграции США (USCIS) и Иммиграционная и таможенная служба (ICE) являются частью Министерства внутренней безопасности (DHS) и, следовательно, отделены от Исполнительного управления по проверке иммиграции (EOIR). Для получения дополнительной информации об этих офисах DHS перейдите по следующим ссылкам:

    .
    • Служба убежища USCIS
    • Полевой офис USCIS
    • Полевое отделение ICE по правоприменению и депортации
    • ICE Офис главного юрисконсульта

  • Новостные СМИ/Запросы Конгресса: Новости Запросы СМИ и Конгресса относительно иммиграционного суда следует направлять в Отдел коммуникаций и законодательных вопросов EOIR (CLAD):

    Отдел коммуникаций и законодательных вопросов
    5107 Leesburg Pike, Suite 1800
    Falls Church, VA 22041
    703-305-0289 (тел.)
    [email protected]

  • Праздники и чрезвычайные ситуации: Иммиграционный суд открыт с понедельника по пятницу, за исключением федеральных праздников. Управление кадров публикует список наблюдаемых дат каждого федерального праздника по годам в Интернете по этой ссылке: праздники OPM. Кроме того, суд может неожиданно закрыться из-за ненастной погоды или другой чрезвычайной ситуации. При необходимости информация о закрытии иммиграционного суда или изменении часов работы иммиграционного суда доступна по следующим ссылкам: (1) Twitter и (2) Facebook.

  • eRegistry:  Адвокаты и аккредитованные представители должны зарегистрироваться в EOIR, чтобы представлять ответчиков в иммиграционном суде. Более подробная информация доступна по следующей ссылке:  Процесс проверки электронного реестра .
  • Юридический центр самопомощи : EOIR, Управление программ юридического доступа, создало множество материалов для самопомощи со многими полезными ресурсами для респондентов, включая информацию о том, что делать, если респонденты переехали или пропустили слушание.
  • Нотариусы : EOIR предупреждает респондентов о иммиграционном мошенничестве, совершаемом нотариусами , которые утверждают, что предоставляют юридическую помощь, но не могут представлять респондентов в иммиграционном суде, предоставлять юридические услуги или давать юридические консультации. Для получения дополнительной информации см. следующие документы:
    • Уведомление EOIR, «Не становитесь жертвой иммиграционного мошенничества: нотариусы, визовые консультанты и консультанты по иммиграционным вопросам НЕ ЯВЛЯЮТСЯ адвокатами — они НЕ МОГУТ представлять вас в иммиграционном суде» (22 июля 2009 г. ).
    • Информационный бюллетень, «Программы EOIR по борьбе с мошенничеством, злоупотреблениями и неэффективным представительством в иммиграционных процедурах» (март 2016 г.).
  • Апелляции : Решения иммиграционного суда можно сначала обжаловать в Апелляционном совете по иммиграционным делам (BIA). Инструкции о том, как подать апелляцию, а также Форма апелляции EOIR-26, Уведомление об апелляции на решение иммиграционного судьи, доступны в Интернете в E-26 и инструкции по апелляции. На веб-сайте BIA содержится дополнительная информация о процессе и процедуре обжалования.
  • Виртуальная юридическая библиотека: Виртуальная юридическая библиотека EOIR (VLL) содержит множество других юридических ресурсов и ресурсов для исследования условий страны, а также другие справочные материалы.
  • Наблюдательный суд: Как правило, слушания в иммиграционном суде открыты для публики. Обзор того, когда слушания в иммиграционном суде могут быть закрыты, а также общие правила поведения при наблюдении за слушаниями в иммиграционном суде доступны по следующей ссылке: Наблюдение за слушаниями в иммиграционном суде. Обратите внимание, что в иммиграционном суде запрещено использование электронных устройств, в том числе аудио/видеозаписи слушаний и фотографирование.

Вернуться к началу страницы

GenoSmart

Разработка нового диагностического инструмента

Образец-до-результат

Образец до получения

.

Миниатюрный измеритель энтальпии (МЕМ)

Миниатюрный измеритель энтальпии (МЕМ)
