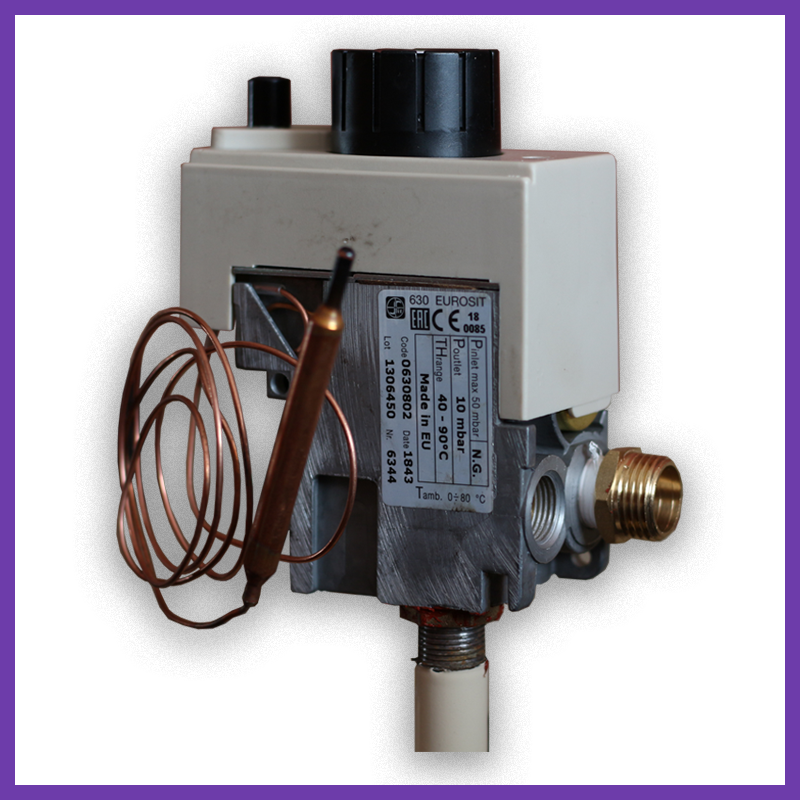

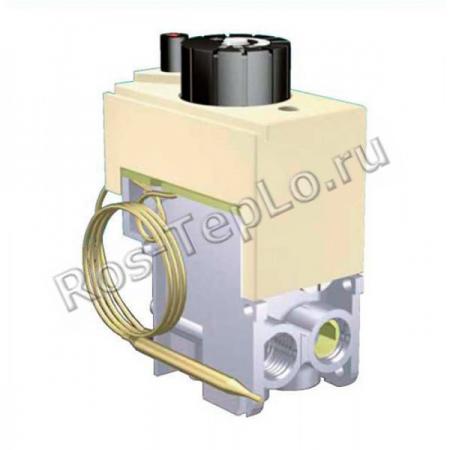

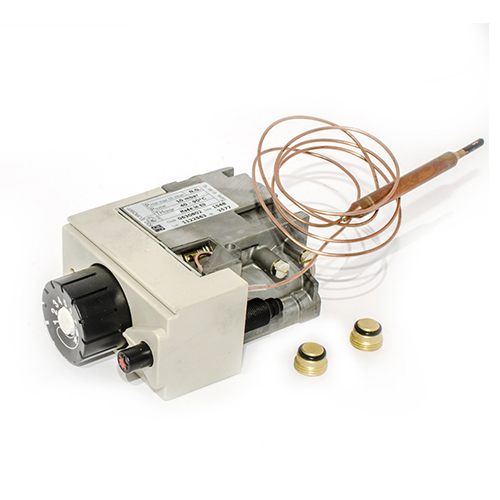

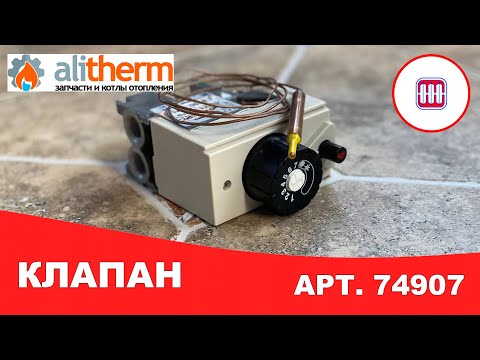

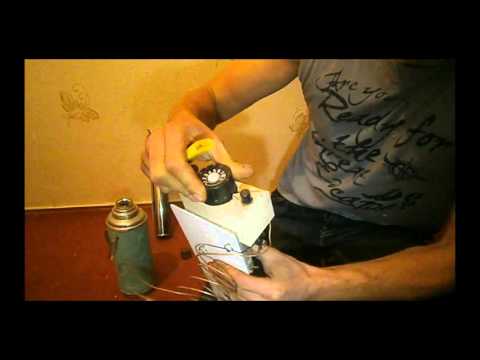

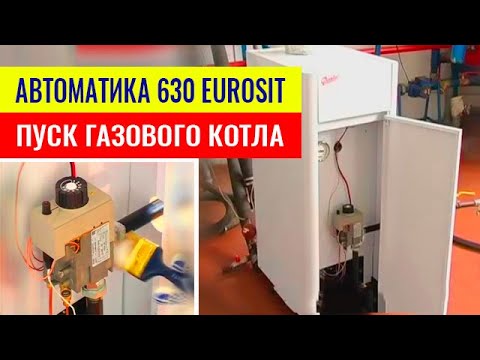

Автоматика 630 EUROSIT от итальянской компании СИТ

тел. (495) 773 52 99, факс (495) 735-01-74 моб. 8 (985) 773-52-99 Е-mail: @   Заказать Оплатить ./images/ish_16.jpg» colspan=»5″> ГЛАВНАЯ продукция цены и новости контакты

./images/ish_8.jpg»> Автоматика 630 EUROSIT от итальянской компании СИТ это самый распространённый регулятор подачи газа для отечественных газовых котлов с модуляционным термостатом и функцией полного модуляционного выключения основной горелки. Автоматика является электронезависимой и предназначена для использования в котлах мощностью до 26 КВт потребляющих газ и требующих точной регулировки температуры. Автоматика 630 EUROSIT это многофункциональный регулятор управления подачей газа с термоэлектрической системой контроля пламени, одна кнопка управления (выключено, розжиг запальной горелки, установка температуры), блокировка повторного розжига или включения, термостат вкл/выкл с модуляцией, регулятор давления или расхода газа. Есть возможность регулировки расхода газа запальной горелки и max и min уровней выходного давления. наименование краткое описание Автоматика СИТ 630 Устройство газового клапана EuroSit 630: Модуляционный термостат; Настройка максимального и минимального давления газа; Винт настройки расхода газа запальной горелки; Фильтра входного и запального отверстия; •Штуцеры для измерения давления газа; Подвод газа снизу или сбоку. Основные характеристики автоматики газовой 630 EUROSIT : Ручка управления имеет позиции «выключено», «зажигание» и «выбор температуры» (MS). Система термоэлектрической защиты пламени с блокировкой подачи газа к основной горелке SIT после выключения (GM). Устройство настройки максимального расхода газа (RQ), регулятор давлени (PR). Имеется винт для настройки минимального расхода газа («by pass») . Модуляционный термостат с функцией полного выключения основной горелки SIT (TH) . Выход газа к запальной горелке SIT с винтом настройки расхода газа (RQ). Входной фильтр и фильтр запальной горелки SIT (FL). Штуцеры для измерения расхода газа. 630 EUROSIT Pinlet max 50 mbar N.G. •Poutlet 10 mbar THrange 40-90C •Code 0630802 Date 1043 Lote 3035966 Nr 0760 •Tamb. 0-80C . .       Подсоединения клапана  Rp 3/8 ISO 7   Рабочее положение газовой автоматики 630  Любое   Газ  I, II и III  Максимальное входное давление газа  50 мБар  Диапазон настройки регулятора примерно  3. .18 мБар  Рабочая температура клапана  30..90 С  Диапазон термоэлемента  40 — 90 С  Термопара  М9х1  Система термоэлектрической защиты    время при зажигания  < 10 сек.  время сброса  < 60 сек.  число циклов зажигания  10 000  Система ручного — число циклов сброса   10 000 Скачивайте  полный  прайс  опт и розница Звоните: ►  +7 (925) 773 52 99                        Пишите на  e-mail:  @ Политика конфиденциальности

Как настроить евросит 630 с регулятором давления

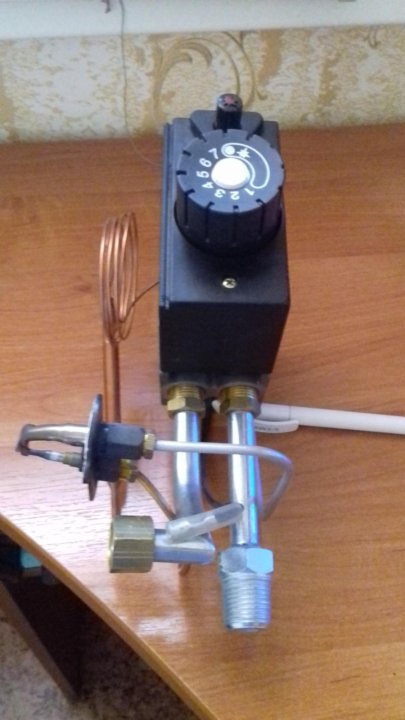

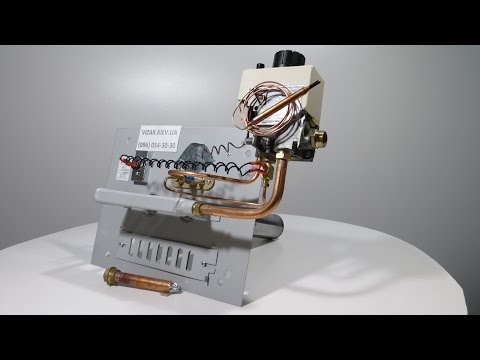

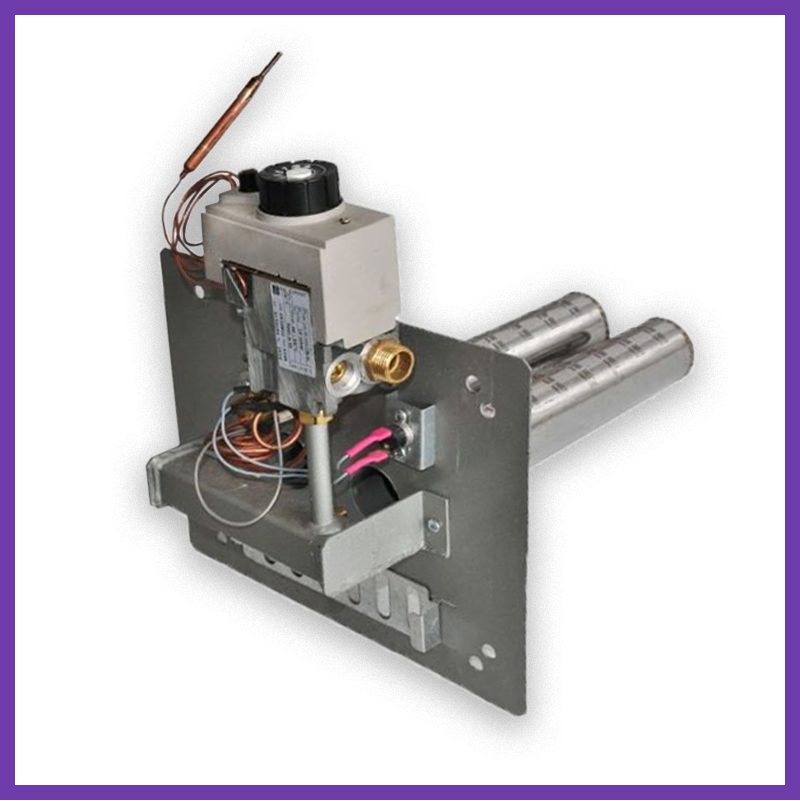

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М с автоматикой 630 EUROSIT (Италия).

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М используется для модернизации или замены газовой автоматики в старых котлах, что позволяет повысить КПД отопительного оборудования почти на 20%.Газогорелочное устройство Вестгазконтроль ПГ-16М предназначено для нагрева теплоносителя и (или) конструктивных элементов нагревательного оборудования. Устройство предназначено для эксплуатации на природном газе по ГОСТ 5542–87 с давлением 1274+100 Па.ГГУ Вестгазконтроль ПГ-16М обеспечивает экономное сжигание природного газа с возможностью автоматического регулирования тепловой мощности и отключение подачи газа при возникновении аварийной ситуации.

Автоматика Вестгазконтроль ПГ-16М снабжена прибором автоматического управления – газовым клапаном 630 EUROSIT (SIT, Италия).

Газовый клапан 630 EUROSIT не требует электропитания.

Газовый клапан 630 EUROSIT позволяет производить:

— розжиг запальной горелки при помощи пьезоэлектрического элемента;— регулирование температуры теплоносителя от 40°С до 90°С;— регулирование максимального потока газа;— регулирование минимального потока газа;— регулирование потока газа к запальной горелке;

и обеспечивает:— автоматическое поддержание заданной температуры теплоносителя;— автоматическое выключение устройства при внезапном отключении газа;— автоматическое выключение устройства при отсутствии тяги и при обратной тяге;— возможность работы устройства при сниженном давлении газа.

Применение в газовой автоматике Вестгазконтроль ПГ-16 микрофакельных горелок из нержавеющей стали обеспечивает:— экономию газа до 20% по сравнению с обычными горелками;— уменьшение выброса СО в атмосферу;— уменьшение интенсивности оседания сажи в дымоходе;— надежность работы горелки на протяжении всего срока эксплуатации.

Технические характеристики:

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М с автоматикой 630 EUROSIT (Италия)

Электроника настенных агрегатов

Особенность данных теплогенераторов – электронное управление процессами розжига, горения и поддержания температуры теплоносителя. То есть, настенные газовые котлы (и некоторые напольные) оснащаются энергозависимой автоматикой, работающей от электричества.

Автоматический газовый котел создан для максимального удобства хозяев квартир и частных домов. Чтобы запустить отопитель, достаточно нажать 1 кнопку и установить желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в ней элементы:

1. После указанных действий по запуску контроллер генератора тепла собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе, проверяет наличие тяги в дымоходе.
2. Если все в порядке, электронная плата подает напряжение к электромагнитному газовому клапану и одновременно – разряд на запальные электроды. Фитиль отсутствует.
3. Основная горелка разжигается и дает полную мощность с целью скорейшего нагрева теплоносителя. За ее работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
4. Когда температура теплоносителя приблизится к установленному порогу, что зафиксирует накладной датчик, интенсивность горения снизится. Ступенчатые горелки переходят в режим малой мощности, а модуляционные плавно уменьшают подачу горючего.
5. Достигнув порога нагрева, электроника перекроет газ. Когда датчик зафиксирует охлаждение воды в системе, автоматический розжиг и нагрев повторится.

В инструкции к настенному газовому котлу указано, что агрегат рассчитан на работу в закрытой системе отопления, поэтому автоматика следит за давлением воды. Если оно опустится ниже допустимого предела (0. 8—1 Бар), то горелка погаснет и не зажжется, пока неполадка не будет устранена.

По энергозависимой схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как происходит монтаж электронной газовой аппаратуры, на доступном языке расскажет мастер в видеосюжете:

Дистанционное управление котлом при помощи многофункциональных терморегуляторов

Когда в доме стоит устаревшая система подачи тепла без всякого намека на возможность подключения электронных блоков, не имеется трехходовых клапанов и прочего автоматического оборудования – на рынке можно приобрести универсальные терморегуляторы, которые легко объединяются в разветвленную систему на много зон с возможностью выполнять управление отоплением через интернет.

В комплект такого оборудования входит электронный контроллер, где происходят все настройки по каждой зоне.

Он по совместительству является WI-FI передатчиком-приемником и посредством этого канала «общается» с электронными термостатами, установленными на каждую батарею.

Дистанционное управление котлом с помощью программатора Vaillant

Отдельным каналом он имеет связь с блоком отключения котла. Параметры обогрева можно менять как на самом контроллере вручную, так и через канал интернета.

Наиболее частые поломки в блоке управления

Поскольку БУ это целая система, сбой может произойти от любого отклонения составляющей этой системы. Самые распространённые сбои в работе и их причины:

• погасла горелка – в газопровод попал воздух;
• проблемы с нагревом – плохое поступление газа, отсутствие кислорода;
• перегрев котла – замкнуло контакты, длительная работа на высоких температурах, заводской брак датчиков;
• поломка пневматического реле (датчик тяги) – некорректное подключение, поломка вентилятора, неправильная система дымоотвода;
• поломка температурного датчика – некорректное соединение контактов, короткое замыкание, перегрев платы;
• поломка реле давления – низкое давление воды в трубах, дефект контактов в плате.

Большинство этих проблем легко устраняются, даже описаны в инструкции, но некоторые требуют вмешательства специалиста.

Замену датчиков или иных деталей не стоит проводить самостоятельно – это может быть опасно.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

• тяга в дымоходе недостаточна и возникает опасность угара;
• давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
• погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

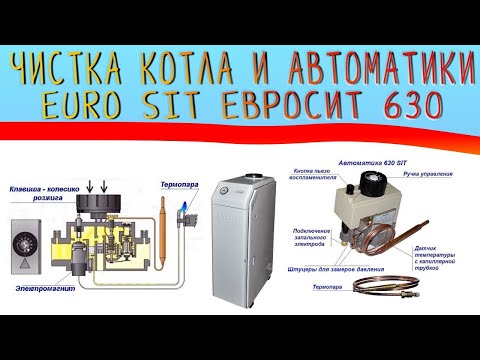

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10—30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется. Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

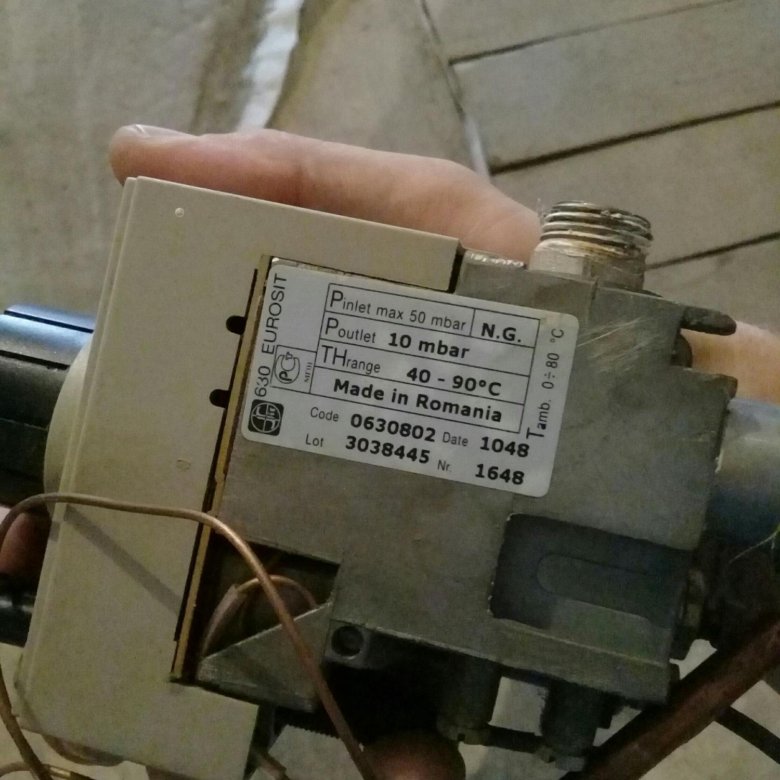

Автоматика 630 EUROSIT. Регулировка.

Сегодня Ростовский завод котельного оборудования ЗАО «Ростовгазоаппарат» выпускает широко известные в нашей стране котлы Сиберия. Автор этих строк имел честь установить себе такой котел в собственный дом. Все бы ничего, но в большие морозы стали проявляться проблемы с недостаточной мощностью этого аппарата. Первое время я грешил на мощность, так как площадь отапливаемого дома составляет 95 кв. м. а заявленная мощность котла 11,6 кВт. Естественно запас мощности маловат, так как рекомендуемый запас должен составлять + 30 % к площади дома. Котел у меня должен быть как минимум 12,5 кВт. то есть для обогрева 125 кв.м. Теперь краткая предыстория для покупателей котлов Сиберия.

ПРЕДУПРЕЖДЕНИЕНекоторые исполнения многофункционального регулятора подачи газа поставляются без определенных деталей. Поэтому при установке регуляторов необходимо проверить, наличие следующих комплектующих:• винт настройки минимального расхода газа 3 (рис. A)• винт настройки максимального расхода газа 2 (рис. A) или, по выбору, регулятор давления 2’ (рис. A*)Если нет, выполните монтаж следующим образом:• проверьте правильность кода комплектующей детали• вставьте винт настройки минимального расхода газа в отверстие 14 (рис. B), винт настройки максимального расхода газа или регулятор давления в отверстие 15 (рис. B)• вставьте комплектующие и полностью заверните.Затяжные моменты:— винты настройки 7Нм— регулятор давления: 1НмПодсоединение газаИспользуйте газовую трубу с резьбой Rp 3/8 ISO 7. Затяжной момент: 25 Нм. Возможно подсоединение трубки ф 12 мм при помощи уплотнительного кольца и гайки (коды 0.958.025 и 0.957.007). Затяжной момент 15 Нм. На клапане имеются два отверстия входных каналов 10 и 12 (рис. D) и два отверстия выходных каналов 11 и 13 (рис. D). Отверстия, которые не были использованы, необходимо закрыть заглушками (код 0.972.058). Затяжной момент 7 Нм.Подсоединение пилотной горелкивывод 8 (рис. D)Могут быть использованы трубки диаметров ф 4 мм, ф 6 мм или ф 1/4″. Используйте гайки и конусные уплотнители соответствующего размера

Затяжной момент 7 Нм.ВНИМАНИЕПосле завершения работ проверьте соединения на герметичность

Настройка максимального и минимального расхода газаЭти настройки выполняются с холодным термобаллоном.

Настройка максимального расхода газа (исполнение без регулятора давления) — (рис. А).Поверните ручку управления 4 в положение 7. Полностью заверните винт настройки 2 , а затем постепенно выворачивайте его до достижения требуемого расхода газа.ПРЕДУПРЕЖДЕНИЕПосле полного завертывания не выворачивайте винт более чем на два оборота.

Отключение функции максимального расхода газаПолностью заверните винт настройки 2 , а затем выверните его выверните его на два оборота и зафиксируйте. Отключение можно выполнить также заменой винта настройки 2 заглушкой (код 0.972.057). В этом случае заглушка должна быть полностью завернута.

Настройка максимального расхода газа (исполнение с регулятором давления) — (рис. A*).Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) — расход газа увеличивается.

Отключение функции регулятора давленияПолностью заверните винт настройки 2’ по часовой стрелке.

Настройка минимального расхода газаМедленно поверните ручку управления по часовой стрелке в положение минимальной мощности (близко к положению выключения основной горелки). При повороте винта настройки 3 против часовой стрелки расход газа увеличивается. Есть возможность также вместо винтов настройки максимального и минимального расхода газа использовать винты с калиброванными отверстиями (доступны по выбору). В этом случае винты должны быть завернуты затяжным моментом 7 Нм.

Настройка подачи газа на пилотную горелкуПри повороте винта 5 по часовой стрелке — расход газа понижается.

ВНИМАНИЕПосле завершения всех настроечных и регулировочных операций проверьте герметичность уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа

После выполнения регулировочных работ зафиксируйте уплотнители и/или винты настройки краской.

Привожу вопросы и ответы со старого сайта, если не найдете для себя ничего полезного — пишите ниже в комментах.

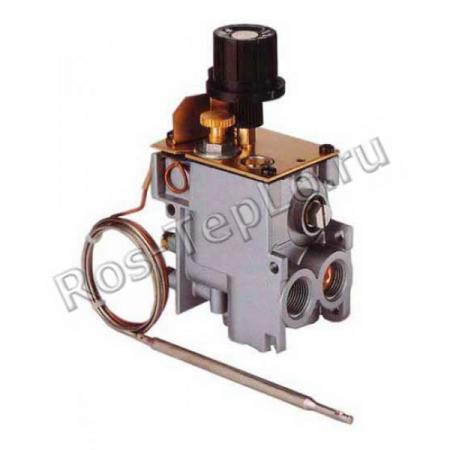

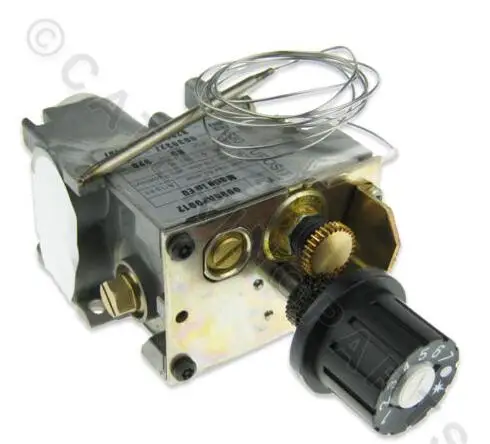

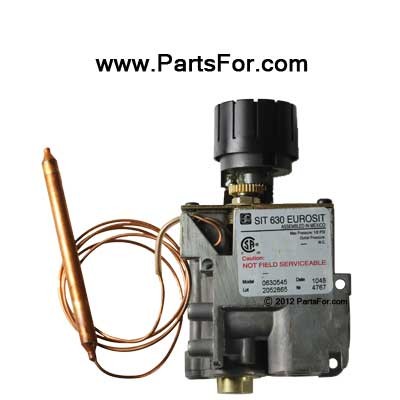

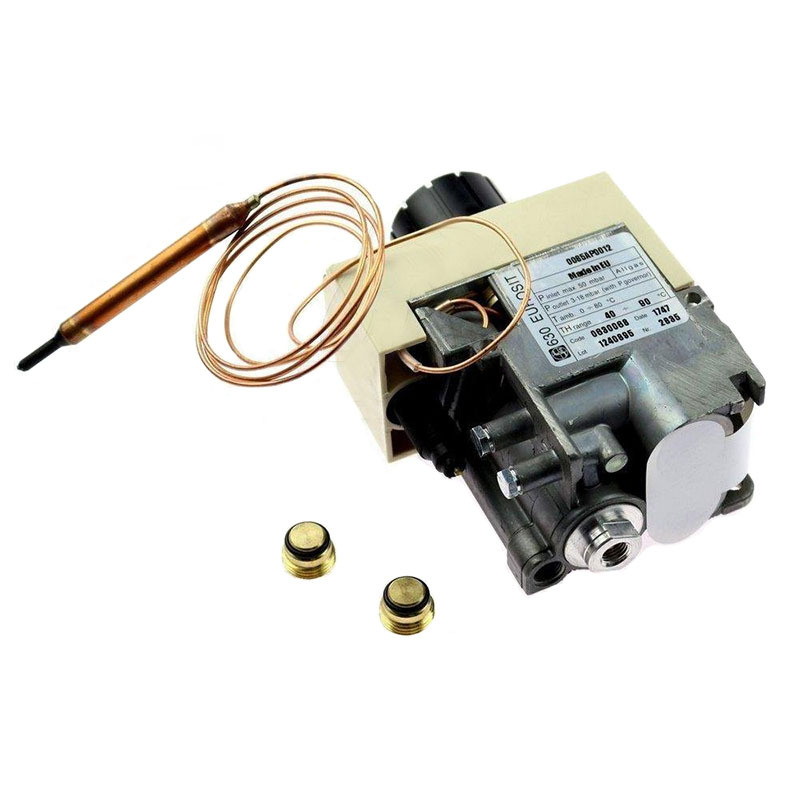

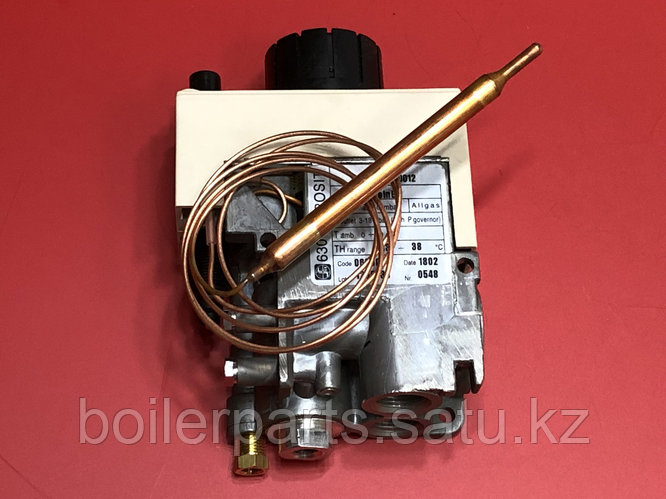

Автоматика 630 EUROSIT

Автоматика для котлов 630 eurosit. Настройка и регулировка автоматики 630 eurosit своими руками в домашних условиях.

Рекомендации по установке

Простой автоматизированный узел отслеживания и управления системы отопления типа КСИТАЛ можно поставить своими руками, если хорошо вникнуть в инструкцию по эксплуатации. Крепление прибора и монтаж датчиков не представляют особой сложности, как и их подключение. Поставляемые в комплекте кабели имеют достаточную длину, чтобы разнести датчики по всему дому. Но есть нюансы, которые обязательно нужно учесть при организации управления отоплением.

Первый – наличие хорошего GSM покрытия в месте проживания. Бывает, что в одном месте есть покрытие нескольких операторов сотовой связи, но ни одно из них не работает стабильно. На этот случай КСИТАЛ снабжен двумя слотами для SIM – карт, чтобы дублировать сообщения. Второй нюанс – перед постановкой SIM – карты в гнездо надо связаться с оператором и отключить рассылку любого рекламного контента в виде СМС. Подобные сообщения, приходящие на номер прибора, могут вызвать сбои в его работе.

Такие же рекомендации можно дать и относительно аппаратов, взаимодействующих с хозяином через интернет. Кабель, подключаемый к LAN – входу, не должен идти от роутера или модема, питающегося от сети 220 В. Иначе при отключении электричества пропадет и канал связи. Сами же приборы должны всегда иметь собственный аккумулятор, могущий обеспечить их работу не менее, чем на 3 суток. Подробные рекомендации по монтажу КСИТАЛА можно получить, просмотрев видео:

Виды энергозависимых систем и принцип работы

Для того чтобы избежать опасных ситуаций, рекомендуется приобрести автоматику для газового котла. Она необходима для закрывания и открывания клапана при помощи электроники. Происходит это после того как подаст сигнал термодатчик.

К приборам, которые регулируют температуру в доме и обеспечивают безопасность, можно отнести:

1. Суточный программатор может программировать все работы отопительного котла на 24 часа. После того как пройдут сутки, цикл повторится. Подсоединить программатор к отопительному котлу можно беспроводным способом по радиоканалу или проводным. При помощи двухжильного кабеля можно подключить суточный программатор фирмы Saunier Duval модель ExaCONTROL. Он необходим для программирования по времени температуры в контуре для нагрева воды и температуры носителя тепла в контуре отопления.
2. Комнатный термостат подключается к газовому котлу при помощи кабеля. Такой прибор работает по простому принципу: после того как температура станет требуемой, то на клапан подачи газа поступает сигнал, затем котел выключается. Если температура понизилась, то котел автоматически включается. Термостат электромеханический SEITRON TAM011MI выпускается на основе мембранного блока с наполнителем из газа. Управлять термостатом можно датчиком температуры. Если температура стала оптимальной, то датчик замыкает или размыкает контакты, таким образом, котел включается или выключается.
3. Недельный беспроводной программатор. Рассмотрим модель Auratin 2025, которая может работать между приемником и передатчиком на расстоянии. Если есть бетонные стены, то расстояние составит 30 метров, если на открытом пространстве – 300 метров. Программатор может обеспечить комфортную температуру в комнате за счет высокой точности регулировки. Пользоваться прибором удобно, так как дисплей имеет подсветку, а ее цвет можно выбрать. Можно настраивать 6 программ. Можно подключить температурный внешний датчик, так как есть специальный разъем.

Виды газовых клапанов

Основной элемент системы автоматики – газовый клапан электромагнитный. Такое гидравлическое устройство используется для регулировки потока газа при помощи передачи электропитания на катушку клапана. Сердечник, который связан с седлом клапана, втягивается в катушку под действием электромагнитных сил.

Клапан может быть нескольких видов в зависимости от рабочего положения седла:

1. Модулирующие клапаны устанавливаются на газовых котлах с возможностью плавного изменения мощности.
2. Одностадийные клапаны. Они имеют только два положения: «открыто» и «закрыто». После того как подается питание, клапан принимает крайнее положение и происходит полный расход газа, на которое рассчитан котел.
3. Двухстадийные клапаны. Такой вид может полностью открыться с временной задержкой через промежуточное положение. Благодаря такой конструкции происходит плавный пуск отопительного оборудования. Одностадийные и двухстадийные клапаны используют только для одностадийных горелок.
4. Трехстадийные клапаны. Такие элементы можно установить на устройствах, где есть две ступени мощности.

Как выбрать подходящую модель

Основной критерий – это спецификация модели. Существуют приборы, подходящие только к определенным моделям котлов одного производителя, они выпускаются в качестве дополнительного оборудования к котлу, информация об их предназначении обычно содержится в самом названии. Разумеется, при наличии такой возможности, лучше выбрать GSM-модуль того же производителя, что и котел (он будет подогнан под конкретную линейку моделей и их специфику).

Но также существуют универсальные модели, подходящие абсолютно к любым котлам, имеющим соответствующие клеммы, именно о таких универсальных GSM-модулях идет речь в статье.

На сегодня выбор универсальных GSM-модулей небольшой (около 20-25 моделей), поэтому выделить достаточное количество критериев трудно. Мы рекомендуем изучить наиболее известные и удачные модели (см. далее) и выбирать из них, изучая функционал и удобство каждого, сравнивая цены

Но также рекомендуем обратить внимание на такие критерии, как:

1. Наличие приложения и web-интерфейса, существенно упрощающих управление, позволяющих видеть и анализировать статистику работы. Если производитель не предоставил примеры интерфейса, стоит поискать скриншоты в поиске по картинкам любой из поисковых систем.

   Пример веб-интерфейса модулей ZONT, интерфейс доступен в личном кабинете на сайте производителя.

2. Стандартная комплектация. В комплекте с некоторыми модулями идут внешние датчики температуры, которые можно разместить в отдаленных от котельной помещениях и ориентироваться на их измерения, что является очевидным преимуществом. Хорошей считается комплектация с наличием выносной антенны, позволяющей серьезно улучшить качество связи, а в некоторых случаях, при выносе антенны повыше и вовсе поймать отсутствующий на первом этаже или в подвале отдаленного дома сигнал.
3. Емкость встроенного аккумулятора должна составлять по крайней мере 100-150 мАч, при таких параметрах его хватит на 2-4 часа работы модуля.

Рекомендации по настройке автоматики Eurosit 630

Использование газовой автоматики Eurosit 630 в комплектных поставках большинства современных отопительных котлов бытового назначения требует знания особенности подключения автоматики и порядок ее регулировки. Как настроить большинство автоматических приспособлений регулировки горения и безопасности в двух словах объяснить сложно. Стоит лишь отметить, что порядок регулировки автоматики Евросит 630 зависит от нескольких параметров, включающих параметры газоснабжения, особенности системы отопления, режим эксплуатации. Использование дополни тельных устройств.

В базовом варианте газовая автоматика Евросит 630, устройство которой максимально унифицировано, но имеет ряд особенностей, зависящих от непосредственного назначения модели, располагает четырьмя возможностями регулировочных воздействий.

• регулировка ограничения расхода газовой среды;
• установка расхода газа пилотной горелке;
• управление подачей газа на главную горелку;
• регулировка по температуре теплоносителя.

Каждая из регулировок позволяет установить температуру в доме, средний расход газа и режим работы котла практически любой модификации, где устанавливается автоматика Eurosit 630. Настройка и регулировка ее производится специалистами организаций газоснабжения, но возможна и своими руками, если вы знакомы с особенностями использования природного газа, главными регулировками системы Евросит 630 и не боитесь остаться среди зимы без отопления.

Особенности подключения автоматики, наличие регулировочных винтов (их 2), использование прокладок, заглушек и уровень затяжки крепежных элементов, технология проверки на герметичность, требуют приглашения специалиста, не только знакомого с таким типом автоматики, но и имеющего сертификат, позволяющий с ним работать.

Купить автоматику итальянского производства в нашем интернет магазине может любой желающий при расчете в любой форме. Но настройка и введение в эксплуатацию этих устройств требует наличия проекта и услуг квалифицированного персонала. Самодеятельность в эксплуатации газовых установок иногда очень дорого стоит.

Автоматика Евросит 630 помимо очень высокой надежности отличается и особыми требованиями к регулировке. Но один раз правильно установленная, она может работать на протяжении нескольких лет, не требуя профилактических работ и покупки запасных частей.

Рекомендации по настройке автоматики Eurosit 630

После установки автоматики Eurosit 630 ее нужно настроить. Какие трудности и подводные камни вас ждут в этой статье

Source: progazosnabgenie.ru

Настройка автоматики евросит 630 — sit 630 регулировка

Использование газовой автоматики Eurosit 630 в комплектных поставках большинства современных отопительных котлов бытового назначения требует знания особенности подключения автоматики и порядок ее регулировки. Как настроить большинство автоматических приспособлений регулировки горения и безопасности в двух словах объяснить сложно. Стоит лишь отметить, что порядок регулировки автоматики Евросит 630 зависит от нескольких параметров, включающих параметры газоснабжения, особенности системы отопления, режим эксплуатации. Использование дополни тельных устройств.

В базовом варианте газовая автоматика Евросит 630, устройство которой максимально унифицировано, но имеет ряд особенностей, зависящих от непосредственного назначения модели, располагает четырьмя возможностями регулировочных воздействий.

• регулировка ограничения расхода газовой среды;
• установка расхода газа пилотной горелке;
• управление подачей газа на главную горелку;
• регулировка по температуре теплоносителя.

Каждая из регулировок позволяет установить температуру в доме, средний расход газа и режим работы котла практически любой модификации, где устанавливается автоматика Eurosit 630. Настройка и регулировка ее производится специалистами организаций газоснабжения, но возможна и своими руками, если вы знакомы с особенностями использования природного газа, главными регулировками системы Евросит 630 и не боитесь остаться среди зимы без отопления.

Особенности подключения автоматики, наличие регулировочных винтов (их 2), использование прокладок, заглушек и уровень затяжки крепежных элементов, технология проверки на герметичность, требуют приглашения специалиста, не только знакомого с таким типом автоматики, но и имеющего сертификат, позволяющий с ним работать.

Купить автоматику итальянского производства в нашем интернет магазине может любой желающий при расчете в любой форме. Но настройка и введение в эксплуатацию этих устройств требует наличия проекта и услуг квалифицированного персонала. Самодеятельность в эксплуатации газовых установок иногда очень дорого стоит.

Автоматика Евросит 630 помимо очень высокой надежности отличается и особыми требованиями к регулировке. Но один раз правильно установленная, она может работать на протяжении нескольких лет, не требуя профилактических работ и покупки запасных частей.

Сегодня Ростовский завод котельного оборудования ЗАО «Ростовгазоаппарат» выпускает широко известные в нашей стране котлы Сиберия. Автор этих строк имел честь установить себе такой котел в собственный дом. Все бы ничего, но в большие морозы стали проявляться проблемы с недостаточной мощностью этого аппарата. Первое время я грешил на мощность, так как площадь отапливаемого дома составляет 95 кв. м. а заявленная мощность котла 11,6 кВт. Естественно запас мощности маловат, так как рекомендуемый запас должен составлять + 30 % к площади дома. Котел у меня должен быть как минимум 12,5 кВт. то есть для обогрева 125 кв.м. Теперь краткая предыстория для покупателей котлов Сиберия.
До замены котла у меня 20 лет стоял аппарат Таганрогского завода – комбинированный котел КГС-120. Предназначен для сжигания твердого и газообразного топлива. Понятно, что камера сгорания – простая, выход в дымоход прямой, ни о каком КПД даже речи не идет. Котел сжигал максимум 700 кубов в месяц. При этом температура в доме не опускалась ниже 25 градусов! Новый котел Сиберия сжигает столько же, только температура на датчике котла не поднимается выше 74 С° а в доме 22 – 23 С°. КПД Сиберии 90! Я решил разобраться, и результаты разбора читайте ниже.

ПРЕДУПРЕЖДЕНИЕ
Некоторые исполнения многофункционального регулятора подачи газа поставляются без определенных деталей. Поэтому при установке регуляторов необходимо проверить, наличие следующих комплектующих:
• винт настройки минимального расхода газа 3 (рис. A)
• винт настройки максимального расхода газа 2 (рис. A) или, по выбору, регулятор давления 2’ (рис. A*)
Если нет, выполните монтаж следующим образом:
• проверьте правильность кода комплектующей детали
• вставьте винт настройки минимального расхода газа в отверстие 14 (рис. B), винт настройки максимального расхода газа или регулятор давления в отверстие 15 (рис. B)
• вставьте комплектующие и полностью заверните.
Затяжные моменты:
– винты настройки 7Нм
– регулятор давления: 1Нм
Подсоединение газа
Используйте газовую трубу с резьбой Rp 3/8 ISO 7. Затяжной момент: 25 Нм. Возможно подсоединение трубки ф 12 мм при помощи уплотнительного кольца и гайки (коды 0.958.025 и 0.957.007). Затяжной момент 15 Нм. На клапане имеются два отверстия входных каналов 10 и 12 (рис. D) и два отверстия выходных каналов 11 и 13 (рис. D). Отверстия, которые не были использованы, необходимо закрыть заглушками (код 0.972.058). Затяжной момент 7 Нм.
Подсоединение пилотной горелки
вывод 8 (рис. D)
Могут быть использованы трубки диаметров ф 4 мм, ф 6 мм или ф 1/4″. Используйте гайки и конусные уплотнители соответствующего размера. Затяжной момент 7 Нм.
ВНИМАНИЕ
После завершения работ проверьте соединения на герметичность.

ПАРАМЕТРЫ УСТАНОВКИ И РЕГУЛИРОВКИ
Все регулировки должны быть сделаны в соответствии со специфическими требованиями, существующими для оборудования, на которое устанавливается многофункциональный регулятор. Проверьте входное и выходное давление, используя штуцеры для измерения давления газа 6 и 7 (рис. С). После измерения давления тщательно заглушите штуцеры соответствующими винтами. Рекомендуемый затяжной момент: 2.5 Нм.

Настройка максимального и минимального расхода газа
Эти настройки выполняются с холодным термобаллоном.

Настройка максимального расхода газа (исполнение без регулятора давления) – (рис. А).
Поверните ручку управления 4 в положение 7. Полностью заверните винт настройки 2 , а затем постепенно выворачивайте его до достижения требуемого расхода газа.
ПРЕДУПРЕЖДЕНИЕ
После полного завертывания не выворачивайте винт более чем на два оборота.

Отключение функции максимального расхода газа
Полностью заверните винт настройки 2 , а затем выверните его выверните его на два оборота и зафиксируйте. Отключение можно выполнить также заменой винта настройки 2 заглушкой (код 0.972.057). В этом случае заглушка должна быть полностью завернута.

Настройка максимального расхода газа (исполнение с регулятором давления) – (рис. A*).
Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) – расход газа увеличивается.

Отключение функции регулятора давления
Полностью заверните винт настройки 2’ по часовой стрелке.

Настройка минимального расхода газа
Медленно поверните ручку управления по часовой стрелке в положение минимальной мощности (близко к положению выключения основной горелки). При повороте винта настройки 3 против часовой стрелки расход газа увеличивается. Есть возможность также вместо винтов настройки максимального и минимального расхода газа использовать винты с калиброванными отверстиями (доступны по выбору). В этом случае винты должны быть завернуты затяжным моментом 7 Нм.

Настройка подачи газа на пилотную горелку
При повороте винта 5 по часовой стрелке – расход газа понижается.

Отключение функции настройки подачи газа на пилотную горелку
Полностью заверните винт настройки 5’ , а затем выверните его на два оборота и зафиксируйте .

ВНИМАНИЕ
После завершения всех настроечных и регулировочных операций проверьте герметичность уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа. После выполнения регулировочных работ зафиксируйте уплотнители и/или винты настройки краской.

Ремонт горелки

После прошлогоднего ремонта – прочистки жиклера запальной горелки котел Сиберия снова начал выдавать хлопки. Сегодня ноябрь 2019 года. Я решил радикально разобраться и позвонил знакомому «газовику”. После разговора с ним принялся за дело. И так, результаты ремонта привожу ниже.

Первым делом отключил подачу газа, тупо перекрыл кран. Далее открутил гайку подвода газа к автоматике и 4 гайки крепления автоматики. На фото все видно. Правда котел работает – фотографировал после ремонта.

Далее ничего больше не откручивая аккуратно вытащил горелку из котла и положил рядом на табурет. Почистил отверстия основной горелки щеткой по металлу, при этом не нажимая сильно. Взял шуруповерт и сверлом 1 миллиметр просверлил два отверстия поближе к запальной горелке. На фотографии ниже все прекрасно видно. Газовик мне советовал пробить отверстия маленьким гвоздиком, но у меня не получилось – гвоздик тупился и гнулся.

Собрал все в обратном порядке, разжег котел и вуаля – хлопков больше нет. Важно знать, что все эти самостоятельные действия я производил на свой страх и риск. Хотя я заранее знал, если не получится – вкручу в просверленные отверстия маленькие шурупы и верну все на место. Всем привет и теплой зимы.

Содержание

• Привожу вопросы и ответы со старого сайта, если не найдете для себя ничего полезного – пишите ниже в комментах.
  • PS. Комментариев (вопросов и ответов) очень много, для быстрого поиска по ключевой фразе воспользуйтесь комбинацией клавиш ctrl + f

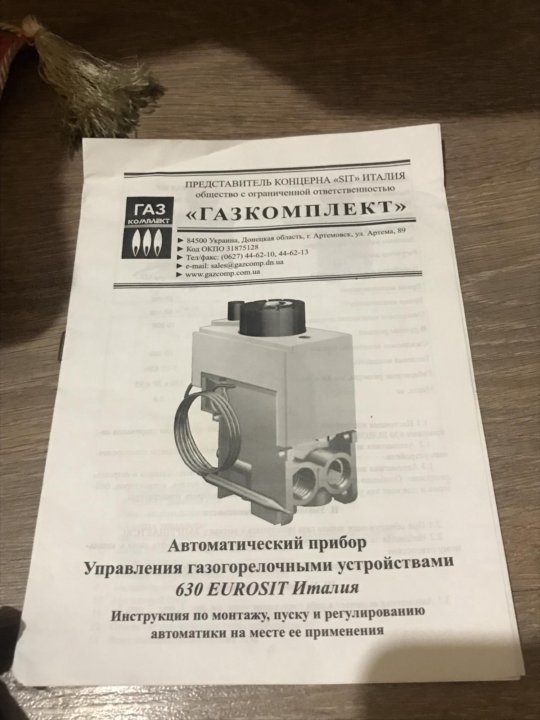

• Руководство по эксплуатации автоматический прибор управления газогорелочными устройствами 630 EUROSIT Италия
  • Комплект поставки автоматики Eurosit 630
  • Технические данные Eurosit 630
  • I. Введение
  • II. Указания мер безопасности
  • III. Устройство автоматики
  • IV. Установка автоматики Eurosit 630
  • IV. Работа автоматики Eurosit 630, наладка и регулировка
  • Сопутствующие Товары
    • Электромагнитный клапан М9 Eurosit 630 арт 0.006.441
    • Термопара Евросит (EuroSit) 0.200.005
    • Газовый клапан (автоматика) EUROSIT 0.630.068
  • Популярные Статьи
    • Руководство по эксплуатации Eurosit 630
    • Устройство, принцип работы и настройка терморегулятора автоматики АПОК-1 и АБГ-20
    • Паспорт автоматики Арбат
    • Руководство по эксплуатации автоматики безопасности АБГ-20

Привожу вопросы и ответы со старого сайта, если не найдете для себя ничего полезного – пишите ниже в комментах.

PS. Комментариев (вопросов и ответов) очень много, для быстрого поиска по ключевой фразе воспользуйтесь комбинацией клавиш ctrl + f

Андрей

винт 2 по часовой стрелке вообще не заворачивается, слышны всего лишь характерные щелчки.

Администратор Вижу два варианта: или резьба винта нарушена или винт уже завернут до отказа. В любом случае, пробуйте вывернуть винт и снова завернуть и посмотреть результат, только обороты считайте что-бы на место вернуть потом.

александр Проблема с котлом. Котел зажигается , горит нормально, но спустя некоторое время, когда набирает заданную температуру, гаснет основная горелка , а через минуту фитиль и следом закрывается клапан подачи газа. Котел может гореть неделю , а может и 10 минут и потом погаснуть. Тяга есть. Датчик тяги вроде в норме( при принудительном нагреве контакты размыкаются ). Есть подозрение на плохой контакт на клемах подключения датчика тяги. Помогите разобраться.

Бруно Установили 1 ноября 2014 г. газовой конвектор ДАНКО БРИЗ -5 на тот вечер работал нормально Но ночью был дождь и на наружной дымовой трубе на цилиндр падали капли дождя было слышно всю ночь. а но другой день печка стала гаснуть через 2 минуты после зажигания , все загорается и фитиль и основная горелка. но через 2 минуты гаснет

виктор Была аналогичная проблема.Проверил тягу-нормально.Снял термодатчик, зачистил со стороны котла и со стороны подсоединения к блоку автоматики.Путем постепенного ввода термодатчика в пламя фителя добился удержание клапана через 20 сек после розжига.Далеко вводить термодатчик нельзя т.к. может досрочно сгореть.Первичная причина на мой взгляд или окалина или понижение давления или ….

Администратор Причины могут быть такие: 1. тяга слишком сильная, поэтому срывает пламя с «фитиля” – в следствии чего перекрывается газ на основную горелку. 2. дело в самой автоматике, т.е. плохой контакт и т.д. Есть смысл вызвать сотрудника газового хозяйства, хотя не факт что он разберется, может просто сказать – «меняйте котел!”

александр но ведь до сих пор было все нормально. не думаю что дело в сильной тяге. вызывал газовщиков они полазили немного открутили от корпуса датчик тяги, мол это он барахлит , подцепили его в другом месте, котел загорелся и горел около недели, потом опять потух. я снял датчик вообще , зачистил контакты и проводком с фишками закоротил контакты, минуя датчик тяги. котел снова загорелся и через пару дней опять потух. сегодня я припоял провода к датчику и на клемы автоматики. котел набрал температуру, потом погасла горелка , а через секунд 30-60 и фитиль и было слышно, что закрылся клапан. я срезал нафиг датчик , зачистил припаяные провода и скрутил их накоротко. котел пока горит, но сдается мне , что это не на долго. сколько стоит автоматика с заменой???

Администратор Сколько стоит не знаю

александр а может термопаре кирдык?????

Администратор Скажу честно – хрен его знает и я тоже …

сергей да это терма пара неработает.рекомендуется почистить ее контакт и проверить нету ли обрыва. если выполнена проводом.

Виктор Есть еще одна распространенная причина, под форсунку запальника подгоняет окалину, так же засоряется сама медная трубка подходящая к запальнику, вследствие чего фитиль слабо горит и не достаточно прогревает термопару. Котел тухнет после отключения основной горелки. Для устранения неисправности почистить форсунку запальника и подвлдящую к ней трубку, так же установить газовый фильтр перед автоматикой. Чистку желательно проводить перед каждым отопительным сезоном. Еще в некоторых моделях котлов забиваются сажей каналы, соответственно ухудшается тяга и срабатывает датчик контроля тяги.

Рафхат Александр! У меня точно такая же проблема. Датчик тяги отсоединил и соединил накоротко!!!!! Бог знает долго ли будет работать?

александр Перепробовал всё. А помогло талько одно—— замена термопары!

Виктор Если котел стоит в доме, то датчик тяги отсоединять не есть хорошо. Т.К. при определенных погодных условиях может произойти опрокидывание тяги, при этом угар пойдет в дом – опасно для жизни

серегей скажите, что значит холодный термобаллон, и еще нужно ли проводить регулировку на новом котле или он уже с завода отрегулированный ?

Администратор Сообщение от серегей скажите, что значит холодный термобаллон, и еще нужно ли проводить регулировку на новом котле или он уже с завода отрегулированный ? Холодный термобаллон значит что регулировку нужно проводить при отключенном котле, регулятор должен быть повернут на 0.

сергей это означает что котел перд настройкой должен быть холодным.заводские настройки лучше не трогать.

сергей скажите как часто должен включаться котел, у меня «Сигнал” КОВ-10 с итальянской автоматикой, отопление новое полностью полипропилен стоит насос, работает так 2 минуты работает 5 минут не работает?

Администратор Сейчас это нормально. В мороз работать будет дольше. А автоматика хорошая, не переживайте.

сергей это нормально

сергей Здравствуйте, скажите пожалуйста на котле КОВ-10 датчик температуры и термобалон должны быть расположены сверху котла или можно их расположить в другом месте, а то смотрел в других котлах там датчики располагаются в трубке внутри котла

Администратор Зачем их располагать? Они уже расположены производителем там где нужно, или вы котел по запчастям купили?

сергей да сверху в трубке.

женька почему котел работает на 2 хорошо но стоит его только прибавить больше 2 он сразу вырубается

Администратор Вы регулировку производили?

женька А как производиться регулировка,така как котел новый регулировку не производили.

Администратор Регулировка нужна если котел не справляется с площадью отопления, выше статья об этом. В вашем случае нужно вызывать работника газового хозяйства, пусть смотрит, пока морозы не наступили.

Рустам Сообщение от женька почему котел работает на 2 хорошо но стоит его только прибавить больше 2 он сразу вырубается ………..обратите внимание ,когда вы прибавляете фитиль который идет на термопару почти не горит так как все давление газа уходит на основную горелку. термопара остыват и котел отключаеться . Автоматика безопасности «АРБАТ-1 работает куда лучше итальянских. набрал температуру горелка не тухнет поддерживает температуру на маленьком огне

александр подскажитет как увеличить подачу газа на запальную горелку

Администратор Вверху целая статья, прочитайте.

александр я не увидел в статье где именно запальную горелку повисить газ винтом 5 только уменьшаеш а каким увеличить

Администратор Настройка максимального расхода газа (исполнение с регулятором давления) – (рис. 2). Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) – расход газа увеличивается.

Администратор Этим же винтом

Стас Везде пишется максимальный , минимальный. Я вот немного недопонимаю . Это вообще как ??? объясните плиз на пальцах . Что такое минимальный и максимальный, для какой. А причина такова : хлопает при розжиге мой котел . Был куплен новый. Чем теплее на улице , тем меньше хлопок. А в мороз сильно хлопает . ” вот тебе и италия !!”. У меня исполнениие с регулятором давления .опять же – что он регулирует !!! ? подачу газа относительно давления или тяги ? непонятно . Вообщем убавил я этот винт с регулятором давления .И убавил какой то винт «минимального давления газа ” открутил чуть меньше четверти оборотов (70 градусов). Пламя горелки стало меньше . Но хлопок есть .!!!!!

Администратор Максимальный расход газа, это когда газа расходуется много. Минимальный – наоборот. Котел хлопает отчего? Вероятнее проблема в тяге. Тягу проверяли? То есть вы открываете подачу газа на основную горелку и происходит хлопок – газ скопился из за отсутствия разряжения. «И убавил какой то винт” – не советую крутить что-либо не разобравшись. «Зима близко!”

Стас Пробовал убавлять и добавлять винт под номером №3. Хлопки усиливались .Я так понимаю это регулятор объема газа на объем воздуха основной горелки.Вообщем оставил как было четверть оборота как с завода . Убавил другой винт №2 он у меня с регулятором давления. Вот он какую роль выполняет не понятно ??! так как вроде есть уже винт с регулятором пропорции газ-воздух(винт №3).Поправте если не правильно говорю. Не смог найти конструктивного описания работы ( поэтому идут догадки о задачах этих винтов).Если как Вы говорите виновата тяга- то при морозе тяга лучше- хлопков должно быть меньше . А у меня наоборот.Спасибо за помощь .Надеюсь Вы объяснените моих мои вопросы

Администратор Подробно дам информацию на почту

Сергей Часто хлопки происходят из – за неисправности пилотной горелки (запальника). 1)Засор (необходимо снять и прочистить). 2)Слабое давление (повышается рег. винтом). 3) На конце запальника образуется щель, плохая контактная сварка (необходима замена). Но эти процедуры должен проводить специалист.

Борис закрутил винт с регулятором давления по часовой поток увеличился на 3 оборота стало теплее я против часовой убавил так можно делать

Валерий как почистить клапан по которому идёт газ на пилотную горелку?

Администратор Отключить газ, разобрать клапан и почистить. Только не вижу смысла, может у вас давление газа на входе слабое?

Дмитрий Здравствуйте,установил котел гефест установка без регулятора давления,винт 2 не стоит стоит заглушка,то горит то тухнет ни че не понимаю.Может при чина в том что он стоит у меня в 1,5 метрах от угла,может завихрение какое?

Администратор Если тяга и высота дымохода нормальные, вызовите специалиста. Где стоит – не важно.

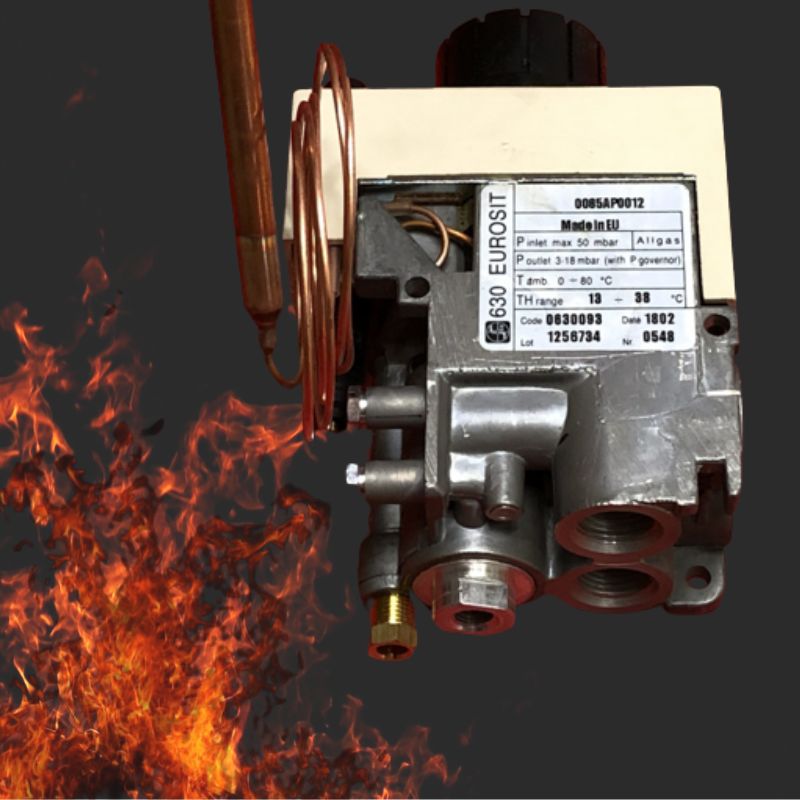

Юра Здравствуйте. У меня автоматика 630 EUROSIT. Paзгоняет котёл максимум до 50 градусов. Прочитав Ваши рекомендации, я крутил регулятор максимального давления газа по часовой стрелке минуты 2-3… Он так должен работать или у него должен быть конец хода??? Эффекта ноль. Подскажите пожалуйста, что делать?

Администратор В начале статьи я написал что сделал я и каков результат. Прочитайте внимательно и что значит «минуты 2-3” – непонятно.

александр Здравствуйте проблема такова что последнее время образуется сильный нагар на горелке и создает припятствие пламени направляя его на смотровое окно после чистки нагара гуд но на неделю котёл термо автоматика евросит в эксплуатащии6 лет в чем причина спосибо

Администратор Вжу две возможные причины: 1. Отрегулировать тягу. Избыточное или недостаточное количество воздуха приводит к некачественному сгоранию газа. 2. Желательно почистить всю горелку от жиклера до выходных отверстий.

александр проверил вент отверстия с наружи и снутри все чисто горелку и жиклёры чистил тчательно после чистки пламя ровное и синеечто на мах что на мiн может что-то сбилось в автоматике а началось как стали прибавлятьтемператыру на котле положение 2-3 до этого 1-1. 5 или газовики увеличели давление в трубопроводе нужно ли регулировать в этом случае напор газа подаваемый на пилотную горелку или допустимо ужать вводной крон на подачу газа к котлу

Администратор Я бы вызвал мастеров с газ. хозяйства. Денег стоит, зато они пусть голову ломают. Может народ что подскажет? АУ?

владимир на 2 котел отключается а на 3 4 5 6 7 не отключается что делать

Администратор «на 3 4 5 6 7 не отключается” – то есть не может набрать температуру? Или закипает и не отключается?

Владимир Котел АОГВ 23 Универсал не грелся больше 60 градусов. Мастер что-то крутил, стал греться, но расход подскочил до 50 кубов в сутки! И это на 70 градусах при минус 5! Старый 29 котел расходовал максимум 30 кубов но это в минус 30…

Администратор Наверное мастер лишнего накрутил. Совет: всегда подглядывайте что они там крутят.

Сергей котел Лемакс 12,5 с автоматикой Сит630 с регулятором давления набирает температуру на 2. 3.4 потом переходит в режим малого пламени но не отключается так и работает, система с насосом и байпасом,может добавить максималку?что делать?

Администратор Насос и байпас не должны влиять на работу котла

олег таже история . только в добавок на делении 1,3 если выключиться то больше на включается даже при температуре воды 20 градусов

Сергей Котел напольный дымный Атон 10, автоматика 630 eurosit. И на фитильке и на обычных режимах пламя красного цвета. как восстановить синий цвет пламени? Спасибо.

Администратор Попробуйте регулировать подачу воздуха

Сергей В бездымном Атоне я понимаю как изменить подачу воздуха. А в бездымном не могу понять… В инете не нахожу тоже. Подскажите, пожалуйста, как отрегулировать подачу воздуха? Спасибо.

Администратор Я с таким котлом не сталкивался, почитайте вот тут: //www.id4.ru/top/?r=kotly&u=aton

Владимир Если винтом 3 сделать хорошее давление разве котел быстрей не отключиться чем сделать минимум ? Мне кажеться котел будет греть дольше следовательно расход больше , или я ошибаюсь?

Администратор Вы увеличиваете расход газа – становится больше пламя – больше температура – быстрее нагрев. Расход естественно больше, но здесь выбор – либо теплее и расход, либо …

Владимир Но если пламя маленькое соотвецтвено дольше нагреваться будет? Значит и расход больше?

Администратор Если пламя маленькое – вообще не нагреется

андрей здравствуйте. на днях установил котел RGA 8. в какое бы положение регулятор я не ставил происходит одно и то же.а именно загорается горелка на всю,а по достижению заданной температуры переходит в малый режим и так горит .система с насосом.

Администратор Я не знаю конструкцию этого котла, может вам инструкцию почитать внимательнее. Вы задали температуру, котел максимально быстро ее набирает и переходит в поддерживающий режим, что не так? Насос вообще не при делах.

андрей РАСХОД ГАЗА БОЛЬШОЙ 17 КУБОВ ЗА СУТКИ И ЭТО ПРИ 0 ГРАДУСОВ НА УЛИЦЕ.А АВТОМАТИКА НА НЕМ СТОИТ ТАКАЯ КАК ОПИСАНО ВЫШЕ.МОЖЕТ БЫТЬ КАК ВСЕГДА НАШУ ТЕХНИКУ НАДО САМОМУ НАСТРОИТ. СПАСИБО

Администратор Согласен, расход большой, у меня 12 при 0 на улице, при том что жена печет в печке очень часто. Попробуйте настроить, экспериментируйте.

АНДРЕЙ ТО ЕСТЬ ВИНТЫ 2 И 3 МОЖНО КРУТИТЬ В ПРЕДЕЛАХ РАЗУМНОГО? СПАСИБО

Администратор Все нужно делать в пределах разумного. Вы только записывайте то что делаете, (что накрутили, показания счетчика, температуру котла, за окном)- потом будете сравнивать

сергей здравствуйте! почему на 5.6.7.автоматика не отключается а переходит в режим плавного огня при этом расход газа сумашедший спасибо!

сергей забыл добавить автоматика евросид630 с регулятором давления котёл старый но внутри сами понаваривали трубки для увеличения кпд

андрей Начал отключаться котел полностью вместе с фитилем,при запуске котла заново фитиль тух. я заменил термопару, теперь не тухнет, но появилась другая неисправность: теперь котел не выключается при наборе заданной температуры, а постоянно горит. в чем может быть причина?

андрей заметил что автоматика не отключается а переходит в режим плавного огня при этом расход газа сумашедший. До этого такого не было, в чем может быть причина?

Александр У меня такая проблема: евросит630. Работал нормально,но сейчас при отключении основной горелки тухнет пилотная. Термопара рабочая,электроклапан в норме,датчик тяги не причём. Горелка чистая без сажи,жиклёр чист. Просто при отключении основной горелки происходит срыв пламени с пилотки.В это время электроклапан открыт и подача газа на пилотку идёт,проверял, сразу после угасания пламени щёлкал пъезозажигалкой без дополнительных манипуляций,пламя появляется на пилотке моментально. Пламя на пилотке и основной горелки голубое. Пробовал менять подачу газа на пилотку, изменений нет.

Администратор Может большая тяга и пламя просто срывает? Проследите за пламенем на пилотке при отключении основной горелки. Как оно тухнет: угасает или как будто вы задули его.

Александр Пламя на пилотке затухало так как-будто его задувает. После двух дней мучений проблему устранил, постепенно снижая минимальную подачу до границы отключения и перехода горелки в режим модуляции. В некоторых отзывах читал, что режим модуляции предпочтительнее импульсного режима. но решил оставить импульсный. Сейчас читаю различные отзывы в которых жалуются на высокий расход газа.Я не теплотехник и не инженер но моё мнение такое : если котёл держит заданную температуру и температуру в комнатах, значит дело не в автоматике а в теплопотерях дома. Утепляйте дом. Но повторяю Это моё личное мнение. Спасибо админу за ответ.

Администратор Спасибо вам за совет

Виктор Здравствуйте,Админ! Рад, что попал на Ваш полезный сайт! У меня проблема с Боринским котлом АКГВ-11,6.После двух лет безотказной работы появилась следующая неисправность: при т-ре воды от 60 град.и выше в котле возникает металлический стук и самопроизвольно гаснут главная и запальная горелки. Из-под аппарата однократно появилось небольшое количество воды. После снижения т-ры до 50 град. котел стал работать нормально, давление в системе не превышает 1,3 атм. Утечек нет. Три раза писал на завод с просьбой сообщит, имеется ли на котле предохранительный клапан, который мог сработать при повышении давления. Ответа не получил! М.б., Вы сможете ответить на этот вопрос? С уважением – Виктор.

Администратор Ответить не могу. Информации минимум – вариантов уйма.

Ograd Уважаемый администратор раньше Вам выше задавал вопрос Стас по поводу настройки автоматики Евросит 630. Вопрос его звучал так: » Пробовал убавлять и добавлять винт под номером №3. Хлопки усиливались .Я так понимаю это регулятор объема газа на объем воздуха основной горелки. Вообщем оставил как было четверть оборота как с завода . Убавил другой винт №2 он у меня с регулятором давления. Вот он какую роль выполняет не понятно ??! так как вроде есть уже винт с регулятором пропорции газ-воздух(винт №3).Поправте если не правильно говорю. Не смог найти конструктивного описания работы ( поэтому идут догадки о задачах этих винтов).Если как Вы говорите виновата тяга- то при морозе тяга лучше- хлопков должно быть меньше . А у меня наоборот. Спасибо за помощь .Надеюсь Вы объясните мои вопросы « Вы пообещали дать ему ответ на почту. Может и Вы мне тоже дадите ответ на этот же вопрос. На мою почту.А то никак не могу настроить свое газогорелочное устройство с этой автоматикой.

Администратор Ответил

Руководство по эксплуатации автоматический прибор управления газогорелочными устройствами 630 EUROSIT Италия Комплект поставки автоматики Eurosit 630 № п/п Код (по заказу) Наименование Количество 1 Газовый клапан 630 EUROSIT 1 2 Установочная гайка подсоединения пилотной горелки 1 3 Крышка клапана 1 4 Термопара SIT 1 Технические данные Eurosit 630 Подсоединение магистрального газа R3/8 S07 Положение монтажа Любое Используемые семейства газа I, И, III Максимальное входное давление газа 50 mbar Регулируемый диапазон выходного давления 3-18 mbar Диапазон рабочей температуры 40-90° С Регулятор давления Класс С Устройство контроля пламени Термопары SIT серии 200+ 290 Время воспламенения < 10 сек Время выключения < 60 сек Ожидаемое количество циклов включения 10 000 В ручном режиме Ожидаемое количество циклов 10 000 Тепловая мощность 7-25 КВт Габаритные размеры, мм дл. х шир. х выс. 150x50x95 Масса, кг 0,6 I. Введение 1.1 Настоящая инструкция предназначена для монтажа, пуска и регулирования автоматики 630 Eurosit с газогорелочным устройством. 1.2 Автоматика выполняет функции пуска, регулирования и защиты газогорелочных устройств. 1.3 Автоматика не требует электропитания и может быть использована в широком диапазоне. Особенно подходит для бытовых отопительных котлов, конвекторов, бойлеров и для всех тех устройств, где необходим точный контроль температуры. II. Указания мер безопасности 2.1. При обнаружении запаха газа приступать к розжигу ЗАПРЕЩАЕТСЯ! 2.2. Наблюдая за горением, регулируя автоматику, не приближайте лицо к запаль­ному отверстию. 2.3. Работа котла с неисправной автоматикой ЗАПРЕЩАЕТСЯ! III. Устройство автоматики 3.1. Автоматика включает в себя следующие узлы: см. рис. 1, рис. 2, рис. 3 1. Термочувствительный баллон термостата 2. Регулятор давления газа 3. Винт минимального потока газа 4. Рукоятка управления 5. Винт регулирования потока газа к пилотной (запальной) горелке 6. Точка проверки входного давления газа 7. Точка проверки выходного давления газа 8. Входное отверстие магистрального газа 9. Выходное отверстие магистрального газа 10. Магнитный блок 11. Выходное отверстие подсоединения пилотной (запальной) горелки 12. Отверстие для подсоединения термопары SIT 13. Винт максимального потока газа IV. Установка автоматики Eurosit 630 4. Общие рекомендации. 4.1.1 Монтаж автоматики должен быть проведен в соответствии со специфическими стандартами для каждой установки. 4.1.2 Все операции по установке, настройке и регулировке должны быть выполнены исключительно квалифицированным персоналом и основываться на специфических харак­теристиках автоматики. 4.1.3 Автоматика должна быть установлена только внутри газовых агрегатов, так как она не предназначена для работы вне помещений. 4.2 Механические подсоединения 1. Термочувствительный баллон термостата 2. Пьезовоспламенитель 3. Кронштейн 4. Рукоятка управления 5. Термочувствительный элемент термопары SIT 6. Пилотная горелка 7. Искровой электрод 8. Входное отверстие клапана 9. Выходное отверстие клапана 10. Термопара SIT 11. Моделирующий термостат 12. Газовый клапан Eurosit 630 13. Высоковольтный кабель HV 14. Датчик тяги 15. Магнитный блок 4.2.1 Укрепите газовый клапан п.12 (рис.4) автоматики, согласно компоновочного чертежа газового аппарата. 4.2.2 Установите пьезовоспламенитель п.2 (рис.4), согласно компоновочного черте­жа газового аппарата. 4.2.3 Укрепите кронштейн п.З (рис.4), крепления пилотной горелки п.6 (рис.4), ис­крового электропровода п.7 (рис.4), и термочувствительного элемента п.З (рис.4), термо­пары SIT п.10 (рис.4), согласно компоновочного чертежа газового аппарата. Примечание: комплект пилотной горелки и комплект пьезорозжига поставляются отдельно. 4.2.4 Подсоедините трубопровод магистрального газа к входному отверстию п.8 (рис.4), используя крепеж собственной разработки. 4.2.5 Подсоедините трубопровод к выходному отверстию п.9 (рис.4) и к основной газовой горелке, используя крепеж собственной разработки. Примечание: незадействованное входное и выходное отверстия заглушите резьбовой пробкой. 4.2.6 Установите и закрепите установочными гайками на кронштейне п.3(рис.4) пи­лотную горелку п.6 (рис.4), искровой электрод п.7 (рис.4) и термочувствительный элемент п.З (рис.4) термопары SIT п. 10 (рис.4) 4.2.7 Подсоедините трубопровод к установленной пилотной горелке и к входному отверстию п.11 (рис.З) газового клапана. 4.2.8 Подсоедините термопару SIT п.10 (рис.4) к отверстию п.12 (рис.З). 4.2.9 Подсоедините високовольтный кабель п.13 (рис.4) к искровому электроду п.7 (рис.4) и пьезовоспламенителю п.2 (рис.4). 4.2.10 Установите и закрепите в верхней части водяного кожуха котла термочувствительный баллон термостата п. 1 (рис.4). ВНИМАНИЕ: ПОСЛЕ УСТАНОВКИ И МОНТАЖА АВТОМАТИКИ ПРОВЕРЬТЕ ГЕРМЕТИЧНОСТЬ ВСЕХ СОЕДИНЕНИЙ IV. Работа автоматики Eurosit 630, наладка и регулировка Принцип работы автоматики основан на электромеханической работе термочувствительных элементов термопары SIT п.10 (рис.4) и моделирующего термостата п. 11 (рис.4) 5.1 Пуск газогорелочных устройств. 5.1.1 Розжиг пилотной (запальной) горелки: изначальное положение круглой руко­ятки управления п.4 (рис.4) в позиции «выключено» 5.1.1.1 Поверните рукоятку управления 4 против часовой стрелки в позицию розжи­га 5.1.1.2 Нажмите рукоятку управления 4 до упора, и не отпускайте ее, нажмите кноп­ку пьезорозжига. 5.1.1.3 Не отпускайте рукоятку управления 4 в течении 5-10 секунд. 5.1.1.4 Отпустите рукоятку упрвления и проверьте наличие пламени на пилотной го­релке п.6 (рис.4). 5.1.1.5 Если нет пламени, повторите п. 5.1.1.1.; 5.1.1.2.; 5.1.1.З., увеличивая время нажатия рукоятки управления 4. 5. 1.2 Розжиг основной газовой горелки. 5.1.2.1 Для включения основной газовой горелки поверните рукоятку управления 4 против часовой стрелки до позиции 1-7. Максимальная температура 90° С теплоносителя соответствует цифре 7 на рукоятке управления. 5.2 Отключение основной и пилотной (запальной) горелки. 5.2.1 Для отключения основной газовой горелки поверните рукоятку управления 4 по часовой стрелке до позиции. При этом на пилотной горелке будет гореть факел. 5.2.2 Для полного отключения подачи газа на пилотную и основную газовую горел­ку поверните рукоятку управления по часовой стрелке в позицию «выключено» 5.3 Регулировка температуры теплоносителя. 5.3.1 Регулировку температуры теплоносителя производит термостат через термочувствительный баллон, установленный на верхней части водяного кожуха котла. 5.3.2 При достижении теплоносителем заданной температуры, термостат автома­тически перекрывает подачу газа к основной горелке. 5.3.3 При понижении температуры теплоносителя термостат открывает подачу газа к основной горелке. Воспламенение газа происходит от факела пилотной (запальной) го­релки. 5.4 Защита газогорелочных устройств. 5.4.1 Защита при внезапном отключении газа. 5.4.1.1 При внезапном отключении газа или задува пламени пилотной и основной горелки, прекращается нагрев термочувствительного элемента термопары SIT; понижаясь э.д.с. термопары выключит магнитный блок п.10 (рис.З) и клапан магнитного блока пере­кроет подачу газа. 5.4.1.2 Без повторного ручного пуска газогорелочного устройства, подача газа к основной горелке невозможна. 5.4.2 Защита при отсутствии тяги. Для реализации защиты газогорелочных агрега­тов при отсутствии тяги к газовому клапану может подключаться датчик тяги. Датчик тяги представляег собой термореле, которое размыкает контакты при превышении температуры выше заданной. При отсутствии тяги термореле п.14 (рис.4), помещенное в верхней части топочной кгмеры, перегревается и размыкает цепь подключения термопары п.10 (рис.4) к газовому ішапану п.12 (рис.4). При этом магнитный блок п. 15 (рис.4) перекроет подачу газа. 5.5 Регулировка и наладка. ВНИМАНИЕ: все регулировочные и наладочные работы должны быть выполнены на базе специфических характеристик автоматики. 5.5.1 Проверьте входное и выходное давление газа, используя точки проверки 6 и 7 (рис.2). Для этого открутите резьбовые заглушки и подключите контролирующие приборы. После проверки, установите резьбовые заглушки и проверьте их герметичность. Рекомендуемый вращающий момент 2,5 Мт. 5.5.2 Регулировка максимального и минимального выходного потока газа. Эти ре­гулировки .должны быть выполнены, когда термочувствительный баллон п.1 (рис.4) холод­ный. 5.5.2.1 Регулировка максимального потока газа: · поверните рукоятку управления 4 в позицию 7; · поворачивая регулировочный винт регулятора давления газа п.13 (рис.1) по часовой стрелке увеличивая поток газа. 5.5.2.2 Регулировка минимального потока: · начиная с п.7 медленно вращайте рукоятку управления по часовой стрелке до тех пор пока факел на основной горелке вот-вот потухнет; · вращайте винт минимального потока газа п 3 (рис. 1) против часовой стрелки для увеличения потока газа Обязательные условия регулировки: · угасание пламени или обратный удар пламени абсолютно невозможны при минимальном и максимальном выходном потоке газа. 5.5.3 Регулировка потока газа в пилотную (запальную) горелку: · вращая винт п.5 (рис.1) по часовой стрелке, уменьшая поток газа и соответственно наоборот. Обязательные условия регулировки: пламя пилотной горелки должно охватывать и пстоянно нагревать термочувствительный элемент термопары SIT. Отзывов: 0 / Написать отзыв Сопутствующие Товары Электромагнитный клапан М9 Eurosit 630 арт 0.006.441 Электромагнитный клапан М9 Eurosit 0.006.441 Магнитный блок для клапанов серии 630 EUROSIT подсоединение термопары M9x1 Электромагнитный клапан М9 Eurosit 0.006.441 устанавливается внутри блока .. 230.00грн. Купить Термопара Евросит (EuroSit) 0.200.005 Термопара Евросит (EuroSit) 0.200.005 Термопара Евросит (EuroSit) 0. 200.005 имеет оголовок типа — А1, подсоединяется к клапану гайкой М9*1 L13,5 Длинна термопары 400 мм диаметр трубки 3,5 мм Те.. 105.00грн. Купить Газовый клапан (автоматика) EUROSIT 0.630.068 Газовый клапан (автоматика) EUROSIT 0.630.068 Газовый клапан (автоматика) EUROSIT 0.630.068 Блок управления газовый клапан eurosit 630 энергонезависимый предназначенный для котлов мощностью от 7 кВт д.. 1181.00грн. Купить Популярные Статьи Руководство по эксплуатации Eurosit 630 Руководство по эксплуатации автоматический прибор управления газогорелочными устройствами 630 EUROSIT ИталияКомплект поставки автоматики Eurosit 630 №п/пКод(по заказу)НаименованиеКоличество.. подробнее Устройство, принцип работы и настройка терморегулятора автоматики АПОК-1 и АБГ-20 Устройство и настройка терморегулятора автоматики АПОК-1 и автоматики АБГ-20 Терморегулятор АПОК-1 (рис. 1) состоит из: 1 гайка клапан2 корпус3 крышка корпуса «Зака. . подробнее Паспорт автоматики Арбат ПАСПОРТавтоматикарегулирования и безопасности автономная термоманометрическая для систем отопления и горячего водоснабжения»Арбат»ТУ 4218-003-73270842-20055104-00.000 ПСУВАЖАЕМЫЙ ПОКУПАТЕЛЬ!ООО «Торго.. подробнее Руководство по эксплуатации автоматики безопасности АБГ-20 ВНИМАНИЕ! При пользовании газовым прибором строго соблюдайте правила пожарной безопасности: не оставляйте включенными их без присмотра и.. подробнее

принцип работы энергозависимых и автономных систем, котлов по способу монтажа. газовый кран

Автономная система отопления представляет собой гораздо более сложный механизм, состоящий из большого количества взаимосвязанных узлов и агрегатов, выполняющих соответствующие функции. Трехходовой клапан для котла в этом механизме играет роль смесителя, в котором регулируется температура теплоносителя.

Это делается для того, чтобы трубы прогревались равномерно и уровень нагрева в каждой комнате был примерно одинаковым. Если деталь не использовать, то получится, что вода, проходя через теплообменник, будет нагреваться неодинаково, и в результате одни помещения будут получать меньше тепловой энергии, чем все остальные помещения.

Клапанное устройство

Аналогичный узел устанавливается на все модели отопителей. Его конструкция стандартизирована, поэтому я могу различать только размеры. Так трехходовой клапан для котла Аристон, Ардерия, Навьен, бойлера и любой другой модели внешне будет выглядеть одинаково.

Что касается технических характеристик, то этот параметр необходимо указывать в техпаспорте. Не стоит пытаться приделать к котлу запчасть, не подходящую по размеру, так как он все равно нормально функционировать не будет, а вот неприятность в виде серьезной поломки вполне может проявиться из-за таких действий. И в итоге желание сэкономить приведет к дополнительным расходам.

Клапан трехходовой для твердотопливного и газового котла также не отличается по устройству. Тип топлива, используемого для получения тепловой энергии, никак не влияет на циркуляцию теплоносителя. Дело в том, что клапан никак не соприкасается с камерой сгорания, поэтому его не нужно подгонять под тип системы отопления.

Что касается охлаждающей жидкости, то в бытовых условиях в 100% случаев граждане РФ пользуются обычной водой. Это связано с его доступностью и отсутствием каких-либо проблем с эксплуатацией. Нет смысла что-либо изобретать, если отопление так хорошо работает и имеет многолетний успешный опыт эксплуатации.

Эти детали изготовлены из бронзы или нержавеющей стали. Полимерные аналоги еще не нашли широкого применения, хотя в будущем можно прогнозировать увеличение их количества, если они хорошо покажут себя в эксплуатации.

Устройство трехходового клапана газового котла очень простое. Он имеет Т-образную форму с двумя входами и одним выходом. Внутри есть специальная мембрана, которая регулирует потоки, поступающие из разных источников, таким образом, что достигается оптимальная температура.

Существуют автоматические и механические варианты.

• В автоматах движения мембран происходят сами по себе, в зависимости от температурных показателей теплоносителя.
• В механических агрегатах положение сепаратора задается вручную человеком, поэтому необходимо дополнительно установить термометры на каждую входящую трубу, чтобы иметь возможность контролировать значение температуры.

Итак принцип работы трехходового клапана котла основан на всем известных законах физики.

Типы клапанов

Итак, более подробно о двух существующих типах клапанов можно узнать ниже:

• 1. Трехходовой термостатический клапан для котла представляет собой автоматическую модель. Он будет поддерживать заданный уровень температуры без дополнительного вмешательства человека. При этом наиболее функциональные модели оснащены дополнительной системой безопасности, блокирующей движение теплоносителя при отсутствии циркуляции по одному из входящих патрубков. Таким образом, батареи не будут выкипать.
• 2. Трехходовой термостатический смесительный клапан для котла может быть оснащен как автоматическим, так и ручным управлением. Принципиальным отличием будет необходимость регулярно проверять состояние системы, чтобы она не перегревалась. Сегодня от механических устройств уже практически отказались, так как им на смену пришли более совершенные агрегаты.

Подключение и работа

Установка детали на обогреватель не требует специальных знаний. Вам понадобится только набор ключей, чтобы можно было закрутить клапан, и паста-герметик, с помощью которой можно «загерметизировать» стыки.

Подключение трехходового клапана к котлу осуществляется по единственно возможной схеме, так что перепутать ничего не получится даже при особом желании. Нанимать мастера имеет смысл только в том случае, если замена по гарантии, и за нее ничего платить не надо. В противном случае можно сделать все самому в течение получаса и сэкономить несколько сотен рублей.

Описанное выше устройство наглядно демонстрирует, что узел состоит из минимального количества деталей, а это означает высокую надежность. Неисправности трехходового клапана газового котла могут проявиться только в нарушении герметичности корпуса или выходе из строя мембраны. Больше ломаться абсолютно нечему. Поломки крайне редки и могут быть результатом производственного брака или неправильного использования.

Ремонт трехходового клапана котла с экономической точки зрения будет абсолютно нецелесообразен. Можно, конечно, попробовать запаять прохудившийся корпус, но вскоре в нем снова образуется дырка, так как этот процесс уже необратим.

При этом можно купить новое устройство за 500-700 рублей, заменить его и не знать о проблемах с этим узлом еще много лет. И отремонтировать внутреннюю мембрану уже не получится из-за сложности доступа к месту поломки.

Механическая или электронная автоматика для газовых котлов, обеспечивает безопасную, экономичную и безаварийную работу отопительного оборудования.

Современные устройства работают на базе микропроцессорного контроллера, соединенного с комнатным и погодозависимым термостатами. В простейшей автоматике используется термопара.

Особенности и принцип работы автоматики газового котла

Стабильная работа газового котла зависит от многих факторов: стабильного давления, своевременной подачи и отключения газа, розжига и контроля наличия пламени. Принцип работы автоматики заключается в обеспечении контроля над всеми этими параметрами и необходим для стабильной работы бытовых газовых котлов.

Первые регуляторы имели простую конструкцию и обеспечивали отсутствие утечки газа из-за угасания пламени. В некоторых моделях котлов запальник отсутствовал, основная горелка поджигалась вручную на минимальной мощности. Подача газа регулировалась в трех режимах.

Современная автоматика для газовых котлов отопления имеет улучшенный функционал и обеспечивает полную безопасность эксплуатации.

Автоматика имеет конструкцию и принцип действия, обеспечивающие возможность взаимозаменяемости. В большинстве случаев в котле можно поменять механический регулятор на электронный.

Механическая и электронная автоматика

Существует два основных типа автоматики, регулирующей работу котла. По их конструкции принято различать механические и электронные регуляторы.

Каждый тип контроллера имеет свои особенности, влияющие на принцип их работы:

Для газового котла лучше выбрать автоматику электронного типа. Для предотвращения остановки работы при скачках напряжения и отключении электроэнергии, бесперебойное питание.

Энергонезависимая и энергонезависимая автоматика

Принцип работы энергонезависимой автоматики существенно отличается от энергозависимых устройств. Основные отличия следующие:

• Энергонезависимая механическая автоматика — работает с использованием физических законов для настройки. Подача газа открывается термопарой, которая при нагреве вырабатывает низкопотенциальную электроэнергию, равную 40-60 мВт. Напряжение удерживает шток газового клапана в открытом положении.
  Регулировка интенсивности нагрева осуществляется за счет теплового расширения внутреннего стержня, расположенного в полости датчика температуры.
• Энергозависимая электронная автоматика — в этом случае работа управляется микросхемой микропроцессора. В конструкции котла и водяного контура установлены датчики, считывающие информацию о параметрах работы: давлении газа, температуре теплоносителя, интенсивности воздушного потока и характеристике тяги.
  После обработки полученной информации микросхема микропроцессора выдает сигналы на работу газовых кранов, вентиляторов и другой запорно-регулирующей арматуры.

Единственным недостатком электронного контроллера является зависимость автоматики от энергопотребления. Микропроцессор автоматически адаптируется к реальным условиям работы, выбирает оптимальный режим нагрева и обеспечивает безопасность.

Электронная автоматика, подключенная к комнатным термостатам, экономит до 30% газа по сравнению с котлами, работающими с механическими блоками управления.

Виды и типы автоматики газовых отопительных котлов

Термин «автоматика» обычно используют в широком смысле, называя не только сам блок управления, но и остальную связанную с ним арматуру, обеспечивающую безопасность и работоспособность котел. Основное назначение устройства – обеспечение стабильной работы и предотвращение утечки газа и взрыва.

К основным компонентам автоматики относятся:

1. Система безопасности.
2. Газовые клапаны.
3. Контроллер или блок управления на базе микропроцессора.
4. Датчики, контролирующие наличие газа и теплоносителя, а также интенсивность нагрева системы отопления.

Функции автоматизации зависят от выбранного устройства. Современный регулятор, полностью контролирующий процесс работы котла. Погодозависимые модели, регулируют интенсивность обогрева с учетом атмосферных условий.

В большинстве современных газовых котлов устанавливается блок управления, способный распределять тепловые потоки теплоносителя на несколько систем водяного отопления.

Автоматика безопасности котла

Автоматика безопасности служит для предотвращения потенциально опасных ситуаций:

1. Утечка газа.
2. Перегрев теплоносителя.
3. попал угарным газом в жилое помещение.
4. Скопление в помещении газовоздушной смеси в концентрации, достаточной для взрыва.

Параметры газового котла, контролируемые автоматикой безопасности, следующие:

• Давление газа — для обеспечения бесперебойной работы газового котла необходимо стабильное давление в газопроводе. На подаче к горелке есть вентиль, фиксирующий параметры. При недостаточном давлении газ отключается.
• Система, контролирующая наличие пламени — при гашении огня на горелке требуется перекрыть подачу газа. За это отвечает термопара или специальный датчик (в электронной автоматике).
• Наличие тяги в дымоходе — в современных котлах устанавливается датчик тяги, подающий сигнал на отключение работы котла при недостаточной напряженности тяговых характеристик.
• Температура теплоносителя.

Тяга, нагрев теплоносителя, гашение пламени и давление газа — основные контролируемые параметры автоматики безопасности и сигнализации газового котла. При необходимости функциональные возможности микропроцессора могут быть расширены, дополнены системой самодиагностики и т. д. Но, основное назначение первичных устройств автоматики безопасности остается постоянным, независимо от конфигурации и типа установленного контроллера.

Газовые краны для котлов

Газовый кран в котле работает как обычный электрический водопроводный кран. Задача узла – регулировать объем топлива, подаваемого на горелку.

Устройство, принцип действия и технические характеристики электромагнитного клапана следующие:

• Отсечные электромагнитные катушки — назначение мгновенного отключения подачи газа, при выходе из строя регулятора модуляции или погасании пламени на горелке. Две катушки объединены в единый блок и дублируют друг друга.
• Модулирующий клапан — регулирует размер проходного сечения. Работает под действием тока. Микропроцессор изменяет напряжение питания, заставляя катушку увеличивать или уменьшать диаметр питающего отверстия.
• Клапан предохранительный — назначение узла, перекрывающее подачу газа при повышении или падении давления газа выше установленной нормы. Предохранительный клапан на газовом котле срабатывает при давлении, отклоняющемся на 5% от верхнего и нижнего пределов нормы.

Клапаны предохранительные изготавливаются нескольких типов в зависимости от функциональных особенностей. Различают запорную, сливную, противопожарную и другую арматуру.

Погодозависимая автоматика для котла

Первые попытки сделать блок управления, снижающий расход газа, привели к созданию электронных микропроцессоров, подключенных к датчикам комнатной температуры. По сравнению с обычным регулятором, фиксирующим только нагрев теплоносителя, это решение позволило более точно контролировать температуру в отапливаемом помещении.

Следующим шагом в развитии стало создание погодозависимой автоматики. В котлах пятого поколения установлен микропроцессор, считывающий показания выносных датчиков температуры, установленных на улице. Некоторые модели газового оборудования класса «премиум» имеют возможность подключения к сети Интернет и получения информации о погодных условиях из сети.

Основным недостатком погодозависимых устройств является невозможность работы без электричества. Необходимо установить автоматику резервного питания.

Для проверки наличия охлаждающей жидкости

В конструкцию современной автоматики входит реле давления. Суть устройства в том, чтобы не дать котлу работать на холостом ходу. Реле давления подключается к циркуляционному оборудованию и считывает давление в водяном контуре. При недостаточном давлении теплоносителя (отключился насос, произошла утечка из системы отопления и т. д.) срабатывает релейная защита.

Если своевременно не отключить котел при недостаточном давлении в водяном контуре, произойдет перегрев теплоносителя и взрыв отопительного оборудования. Реле давления обязательно в системах с принудительной циркуляцией теплоносителя. Устанавливается в конструкции всех энергозависимых котлов.

Если по какой-либо причине реле давления не сработало и теплоноситель нагрелся до точки кипения, срабатывает взрывной клапан, автоматически сбрасывающий давление в системе отопления.

Автомат давления газа

Повышенное давление газа, подаваемого на горелку, приводит к выходу из строя клапанов и регулирующей арматуры, отрегулированных на определенные параметры работы. Недостаточная интенсивность подачи вызывает погасание пламени.

Работа автоматики безопасности котла заключается в отключении работы котла при недопустимых колебаниях давления газа (средние значения должны быть в пределах от 1,3 до 3 кПа).

По этой причине первые модели газового оборудования, поступившие из стран ЕС, отказывались работать при подключении к отечественному газопроводу. Автоматика фиксировала параметры, значительно отличающиеся от установленных верхнего и нижнего пределов давления, и отключала горелку.

Перед покупкой автоматики следует убедиться, что она настроена на параметры бытового газоснабжения.

Мультиблоки автоматики

Мультиблок автоматики — второе название механического блока управления, устанавливаемого на бытовую технику. отопительные приборы энергонезависимого типа. Модули универсальны и подходят для большинства типов котлов. В своей конструкции автоматика имеет все необходимое для поддержания газового котла в рабочем состоянии.

Преимущество мультиблоков — небольшие затраты, связанные с приобретением и установкой модуля. Недостатком является отсутствие многих функций и систем безопасности, имеющихся в электронных аналогах.

Проверка исправности и замена автоматики

Сроки периодичности проверки систем автоматики котлов, работающих на газовом топливе, указаны в СНиП. Техническое обслуживание проводится два раза в год при плановом осмотре, до и после окончания отопительного сезона.

О необходимости проведения ремонтных работ указывают следующие признаки:

• Частые неисправности автоматики газовых котлов. Проблемой считается ситуация, при которой котел отключается самостоятельно раз в несколько недель.
• Самопроизвольное угасание пожара.
• Отказ системы зажигания.

Причины плохой работы автоматики могут быть самыми разнообразными, от ошибок, допущенных при установке, до неправильно выставленных настроек.

Обслуживание и наладка автоматического газового котла отопления, согласно действующим правилам, осуществляется исключительно квалифицированным персоналом, имеющим соответствующее разрешение и лицензию. Электронный блок управления, требует установки специального ПО(прошивки).

При очередном сезонном осмотре проводится диагностика микропроцессора, что требуется по правилам обслуживания релейной автоматики. Большинство контроллеров оснащены функцией устранения неполадок, информация о которой передается в память устройства. Информация об ошибках учитывается при настройке модуля.

Полная замена автоматики производится крайне редко. В большинстве случаев меняются отдельные узлы: термопара, вентили, датчики и т.д.

Какая автоматика лучше для газовых котлов

Лидерами по производству газовой автоматики для бытовых котлов являются, прежде всего, итальянские компании. Отдельного упоминания заслуживают регуляторы производства США и Великобритании.

Судя по отзывам потребителей и ремонтных бригад, занимающихся заменой и настройкой блоков управления, лучшими считаются модули следующих марок: Евросит, Скиф, 710 Минисит, Мертик Макситрол, Калетка, ФЭГ, СИД, ТГВ, 810 Элеттросит .

В котлах четвертого и пятого поколения установлена ​​встроенная автоматика, поэтому выбор контроллера ограничен предпочтениями производителя оборудования. Микропроцессор не взаимозаменяем, можно установить только ту модель, которая использовалась ранее. Мультиблоки универсальны и взаимозаменяемы.

Сколько стоит автоматика котла

Стоимость варьируется от нескольких тысяч рублей, до половины стоимости котла. На цену влияют несколько факторов:

1. Страна производитель.
2. Тип автоматики.
3. Оборудование.

Бытовая автоматика в полном комплекте, включающем горелку, запальник и блок управления, обойдется ориентировочно в 5-6 тысяч рублей. На эту сумму можно приобрести комплект АПК — 1, Искра, Вакула и др.

Итальянский автомат управления на базе микропроцессора будет стоить от 10 тысяч рублей. и выше. Стоимость мультиблока примерно 1-2 тысячи рублей. выше отечественного аналога.

Расчет мощности и температуры водяного теплого пола

Калькулятор подбора мощности котла

Клапан газовый — вид трубопроводной арматуры, выполняющий такую ​​функцию, как регулирование рабочей среды, а также распределение и перекрытие потока газопровода.

Без этого оборудования человеку было бы очень сложно работать с трубопроводами, транспортирующими газы, нефть и другие подобные вещества.

Основная информация, характеристики и принцип действия

Устройство газового крана должно соответствовать ГОСТ РФ 32028, согласно которому, конструкция выглядит следующим образом.

Основным рабочим элементом клапана является седло, это сквозное отверстие, расположенное посередине корпуса, по которому движется поток рабочей среды, а также запорный механизм. В зависимости от особенностей конкретной модели затвор может быть выполнен в виде поршня или в виде диска.

Принцип работы устройства предельно прост: человек, воздействуя на рычаг управления (или на электропривод, в случае автоматизированной конструкции), вызывает возвратно-поступательное движение затвора, в результате чего он закрывает сквозное отверстие, которое перекрывает подачу газа.

Такой принцип действия обуславливает обширные области применения газовой арматуры: они используются как в различных областях промышленности, на газопроводах и заводах, так и в бытовых условиях – устанавливаются на газ, колонки, конвекторы, плиты, применяются для газовых котлов, и т. д.

Конечно, специализированные профессиональные приборы и вентили для бытового использования сильно отличаются друг от друга не только конструктивными особенностями, но и ценой, по которой их можно приобрести.

Так, обратный клапан для газовой колонки можно купить за каких-то 40 долларов, а качественный запорный механизм для газопровода стоит не меньше 300 долларов.

Типы и отличия

Основной классификацией, согласно которой существует разделение представленных в настоящее время на рынке устройств регулирующей арматуры, в том числе и для газового котла, является количество вводов. Различают следующие группы:

• Клапаны двухходовые: это конструкции с двумя отверстиями – входным и выходным. Такие устройства используются исключительно для перекрытия подачи или открытия потока рабочей среды трубопровода.
• Трехходовые механизмы оснащены одним входом и двумя выходами. Такая конструкция позволяет устройству выполнять не только запорно-регулирующую, но и перенаправляющую функцию.
• Клапан газовый четырехходовой имеет 4 отверстия, из них 3 выпускных и одно впускное. По сути они идентичны по функционалу. трехходовые, однако наличие дополнительного выхода несколько расширяет их рабочий потенциал и область применения четырехходового клапана.

Также производится деление по типу управления арматурой, в зависимости от этого различают две категории:

• Клапаны с ручным запорным элементом. Это простые механизмы, затвор которых приводится в действие поворотом управляющего колеса или рычага. Главное отличительное качество устройств этого типа – достаточно высокая надежность и невысокая цена, по которой их можно купить.
• Электромагнитные клапаны. Наличие электропривода дает возможность управлять заслонкой в ​​автоматическом режиме. В основном такие устройства применяются в промышленных газопроводах, тепловых сетях, технологических линиях — то есть в местах, где требуется одновременный контроль за большим количеством регулирующих устройств.

Кроме того, электромагнитные газовые клапаны в зависимости от положения затвора, которое он принимает в случае отключения электроэнергии, можно разделить на три основные группы:

1. Мелкие открытые структуры. Такие устройства переходят в открытое положение при отключении электроэнергии, тем самым гарантируя свободную циркуляцию рабочей среды в трубопроводе.
2. нормально закрытый. Без подачи питания заслонка принимает закрытое положение и перекрывает подачу газа в систему.
3. Универсальные клапаны. Такие клапаны, в ситуации, когда подача электроэнергии прерывается, остаются в том положении, в котором они были до этого.

Также в зависимости от функционального назначения различают еще два вида газовой арматуры.

Например, обратный газовый клапан: устройства этого типа выполняют функцию защиты трубопровода от движения рабочей среды в обратном направлении. Конструктивные особенности механизмов, в которых задействован обратный клапан, позволяют потоку проходить только в строго заданном направлении. Это его принцип работы.

Основным назначением такого механизма, как обратный клапан, будет защита трубопроводов. Эти клапаны обычно устанавливаются непосредственно рядом с газовым оборудованием: накопительными баками, перекачивающими насосами, колонками, газовым котлом и редукторами, так как обратный клапан таким образом предотвращает движение пламени к ним.

Предохранительный газовый клапан выполняет функции, аналогичные функциям обратного клапана. Это специальные защитные устройства, предотвращающие аварийные ситуации из-за резких перепадов давления в газотранспортной системе, в том числе при наличии газового котла.

Эти клапаны автоматически перекрывают подачу газа в случае, если давление рабочей среды превысило или упало ниже заданного предела.

Конструкцией предусмотрен выпуск в атмосферу объема газа, создающего избыточное давление, после чего клапан закрывается и трубопровод продолжает работать в штатном режиме.

Стоит отметить, что данный вид трубопроводной арматуры может быть существенно модифицирован.

Да, на предохранительно-запорный клапан в высокой ценовой категории обычно устанавливают термостат, счетчик газа воздуха, датчик давления рабочей среды, механизм регулировки расхода газа. Конструктивные особенности механизма, будь то обычный клапан или обратный, зависят от его прямого назначения.

Обзор продукции популярных производителей и моделей

Теперь рассмотрим продукцию наиболее популярных компаний, выпускающих такую ​​продукцию.

Dungs

Dungs — немецкая компания, которая является одним из самых востребованных производителей газорегулирующей арматуры.

Продукция Dungs присутствует на российском рынке с 1999 года и за более чем 15 лет работы завоевала славу качественных и надежных устройств с длительным сроком службы и отличными техническими характеристиками.

Единственный минус, который можно отметить в сегодняшних реалиях, в результате сравнения запорной арматуры Dungs и заполонившей рынок продукции китайских производителей, это цена. Оборудование производства Dungs намного дороже, однако и качество его несравненно выше.

Наиболее технологичной разработкой Dungs в массовом сегменте является клапан Dungs DMV-D – двухходовое устройство, которое, по сути, представляет собой соединение двух независимых клапанов в одном компактном корпусе.

Технические характеристики клапана позволяют ему работать при очень высоком давлении рабочей среды до 500 мбар, при этом энергоэффективность данной конструкции от Dungs выше всяких похвал.

Цена, по которой можно купить оборудование из линейки ДМВ-Д, начинается от 250 долларов и заканчивается в районе пяти тысяч, в зависимости от размера и конструктивных особенностей изделия.

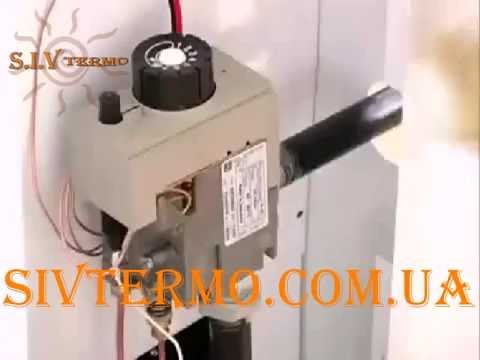

Регулировка клапанов (видео)

Sit Group

SIT — итальянский производитель, начавший свою работу в 1953 году и с тех пор прочно удерживающий лидирующие позиции на рынке газового оборудования по сей день.

На сегодняшний день клапан Sit является самым популярным регулирующим клапаном в среднем ценовом сегменте. Продукция компании получила всеобщее признание благодаря оптимальному соотношению цена-качество, которого удалось добиться инженерам компании.

Теперь рассмотрим самые популярные устройства под брендом Sit.

Клапан Sit 845 Sigma по праву является самым популярным и востребованным устройством, которое можно купить в бюджетной ценовой категории.

Газовый кран 845 Sigma имеет двухходовую конструкцию, может устанавливаться на газопотребляющие приборы большинства распространенных производителей, подойдет и для газового котла.

Этот 845-й клапан оснащен электроприводом, поэтому для его работы требуется постоянное напряжение 220 вольт, при отсутствии которого запорный механизм клапана находится в закрытом положении.

Основными преимуществами 845 Sigma являются минимальный период включения клапана и компактность конструкции.

Данная модель позволяет регулировать граничный уровень давления газа на выходе. Монтаж устройства на трубопровод осуществляется посредством фланцевого соединения. Клапан газового котла Sit 845 Sigma на 34 дюйма можно приобрести за 60 долларов.

Valve Sit 820 Nova – оптимальный вариант для газопотребляющих устройств, мощность которых не превышает 60 кВт.

Выпускается в электрическом исполнении без модулятора мощности, при этом есть возможность автоматической регулировки, для чего требуется постоянный источник энергии.

Предельный уровень максимального давления на входе в клапан не должен превышать 60 мбар.

Оптимальная температурная среда для нормальной эксплуатации от 0 до +70 градусов (предназначена для установки внутри отапливаемых помещений). Клапан Sit 820 Nova можно приобрести по цене от 55 до 130 долларов, в зависимости от размера.

Такой клапан представляет собой технически совершенное устройство, оснащенное, помимо электропривода, еще и термостатом, как, например, в газовом клапане 630 Евросит. Данный механизм предназначен для бытового использования, может устанавливаться на газовые колонки, конвекторы, водонагреватели, находиться в комплекте оборудования для газового котла и т. д.

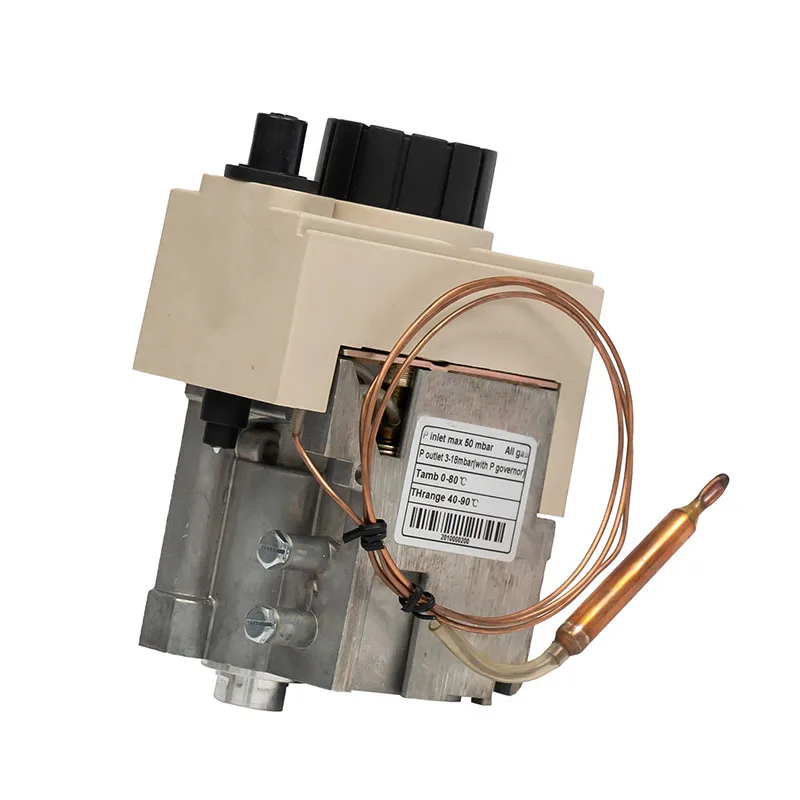

Примером является клапан 630 Евросит. Регулировка газового клапана 630 Евросит осуществляется с помощью специального колеса, которое имеет три режима работы: «МС» (выбор температуры), «розжиг», «отключение». Клапан 630 Eurosit также имеет настройку максимального расхода газа, что характерно для клапана 630 Eurosit.

Термостат, оснащенный специальной системой модуляции, предотвращает любые сбои в работе клапана 630 Евросит, а в случае превышения допустимой рабочей температуры полностью перекрывает подачу газа на основную горелку.

Клапан 630 Eurosit монтируется с помощью резьбовых соединений. Конструктивные особенности клапана позволяют ему работать при входном давлении газа 50 мбар.

При этом допустимая рабочая температура внешней среды составляет от 0 до 80 градусов. Клапан 630 Eurosit можно приобрести за 50 долларов США, при условии, что это 34-дюймовая деталь.

Газовые отопительные котлы являются опасными устройствами. При неправильной эксплуатации или неисправности они могут стать причиной отравления природным газом, продуктами горения, пожара или даже взрыва. Именно поэтому все процессы, происходящие в котельных агрегатах, должны осуществляться под постоянным контролем, для чего и предназначена газовая автоматика для котлов.

Конструкция и принцип работы

Все элементы автоматики, применяемые в системах отопления, можно условно разделить на две большие группы:

1. Устройства, обеспечивающие правильную и безопасную работу котельного оборудования.
2. Устройства, повышающие комфорт при использовании котла.

Автоматика безопасности газовых котлов включает:

В некоторых моделях котельного оборудования производителем предусмотрено наличие устройства отвода воздуха. Все устройства, входящие в состав автоматической системы безопасности, являются энергонезависимыми или механическими. При наличии исполнительных механизмов и контроллера управления они могут работать под электронным управлением.

Автоматика для комфорта предоставляет владельцу агрегата дополнительный функционал: автоподжиг горелки; функции самодиагностики и выбора оптимального режима работы, модуляции пламени и т. д. Этот тип автоматики является опциональным и не используется в некоторых моделях.

Принцип работы электронной системы безопасности основан на получении данных от датчиков, которые обрабатываются контроллером с микропроцессорным управлением. На основании данных, полученных от датчиков и сенсоров, контроллер подает команды на исполнительные устройства исполнительных устройств безопасности.

Принцип работы механической автоматики газового котла рассмотрим подробнее. Система отопления не работает — газовый кран закрыт. Для запуска котла выдавливается шайба на клапане. Эта операция принудительно открывает клапан, газ поступает к запальнику. После зажигания воспламенителя термопара нагревается. Он генерирует достаточное напряжение, чтобы привести в действие электромагнит, удерживающий газовый клапан открытым.

Устанавливается путем поворота шайбы необходимой мощности котла: газ с требуемым давлением поступает в горелку — воспламенение происходит от запальника. После пуска котельной установки термостат берет на себя контроль температуры теплоносителя.

По такому принципу работают практически все системы безопасности котельного оборудования, вне зависимости от марки. При выборе этой системы для котла рекомендуется обращать внимание на оборудование той же марки, что и котел. Например, лучше всего искать автоматику для газовых котлов BOSH именно этой марки.

Функционал системы безопасности системы отопления

Все находится под контролем автоматики важных процессов, происходящих в котле. Автоматика для газовых котлов отопления обеспечивает управление:

• Давление газа. Если оно падает ниже допустимого значения, подача топлива в горелку прекращается. Это происходит автоматически благодаря клапанному механизму, настроенному на определенное давление топлива. В энергозависимых модулях безопасности реле максимального и минимального давления отвечают за контроль давления газа. Эти устройства состоят из диафрагмы со штоком. При повышении давления топлива мембрана прогибается и размыкает силовые контакты котельной установки. При нормализации давления силовые контакты устанавливаются в замкнутое положение.
• Наличие пламени в горелке. При отсутствии пламени термопара остывает и перестает выдавать ток, необходимый для срабатывания электромагнитного клапана газового клапана, перекрывающего подачу топлива к горелке.
• Наличие тяги в дымоходе. При уменьшении тяги биметаллическая пластина датчика нагревается и меняет свою форму. Шток, соединяющий пластину датчика с клапаном, выводит его из строя, и подача газа на горелку прекращается.
• Температура теплоносителя в контуре. Термостат отвечает за предотвращение перегрева и поддержание температуры теплоносителя в контуре.

Практически все современные системы безопасности оснащены датчиками и реле контроля наличия и давления теплоносителя в системе. Этот тип автоматизации чаще всего реализуется в энергозависимых системах.

Любая автоматика может выйти из строя из-за некачественной, неправильной эксплуатации и обслуживания. Далее вы сможете увидеть типичные неисправности автоматики котла и методы их самостоятельного устранения.

Следует знать, что самостоятельное вмешательство в проектирование газовых установок запрещено законом. Именно поэтому мы настоятельно рекомендуем в случае неполадок в работе отопительной установки обращаться к специалистам, имеющим государственный сертификат на право проведения данных работ.

Самые популярные модели систем безопасности для котельного оборудования

На сегодняшний день на российском рынке климатической техники представлено более десятка моделей автоматики от разных брендов. Популярность бренда полностью зависит от спроса. отопительные установки той же марки. Многие владельцы бытового котельного оборудования задаются вопросом, как работает автоматика в газовом котле Лемакс? В этих установках используется автоматика «ЕвроСит» итальянского производителя. Именно эта система автоматики стоит на первом месте по популярности у отечественных производителей отопительных приборов.

Модели этой линейки обладают хорошей функциональностью и легко встраиваются практически в любую конструкцию котельного агрегата. Стандартные функции: контроль давления газа; контроль наличия пламени в горелке и на запальнике; контроль за температурой теплоносителя и тягой в дымоходе.

Использование автоматики этой марки особых трудностей у владельцев не вызывает, но требует определенных навыков.

1. Перед запуском устройства необходимо нажать на ручку регулировки и розжига и одновременно на кнопку пьезоэлемента.
2. После зажигания воспламенителя необходимо удерживать ручку нажатой в течение 5-10 секунд, чтобы нагреть термопару.
3. Если после нажатия на ручку запальник не гаснет, то можно переходить к вращению шайбы для регулировки давления газа. После этого зажигается основная горелка.

Автоматика данного бренда достаточно широко распространена на российском рынке климатической техники благодаря относительно невысокой стоимости, хорошему функционалу и широкому модельному ряду. Стандартный функционал: поддержание температуры теплоносителя в диапазоне от 40 до 90°С; контроль давления и подачи топлива; автоматическая остановка устройства при отсутствии или появлении; контроль наличия пламени в горелке.

На сегодняшний день ростовская продукция востребована отечественными потребителями наравне с европейскими образцами автоматики благодаря своей надежности и низкой стоимости. Функционал автоматических систем АОГВ также достаточно богат. Стандартные возможности этой техники позволяют остановить работу котла при возникновении следующих ситуаций: температура теплоносителя превышает установленный уровень; пропадание пламени в запальнике и горелке; низкое давление и отсутствие теплоносителя в системе; любой сбой в системе газоснабжения; снижение давления топлива ниже установленной нормы; при отсутствии или недостаточной тяге.

Как работает автоматический газовый котел АОГВ? Работа газового клапана контролируется напряжением, вырабатываемым термопарой. Именно это напряжение воздействует на катушку клапана и держит ее открытой, пока горит горелка. Температура регулируется термостатом и клапанами, которые при повышении или понижении температуры открывают или перекрывают подачу топлива в горелку. Выхлопные газы контролируются датчиком тяги.

Сделать правильный выбор автоматики для газовых котлов достаточно сложно. Мы настоятельно рекомендуем вам обратиться за профессиональной помощью.

Современные системы автоматического управления позволяют обеспечить эффективную и безопасную работу газового отопительного оборудования без постоянного контроля со стороны человека.

Все системы для газовых установок делятся на энергонезависимые и энергонезависимые.

Принцип действия и разновидности энергозависимых систем

Энергозависимая автоматика для газовых котлов предназначена для открытия и закрытия газового клапана с помощью электроники при подаче сигнала от датчика температуры. К устройствам безопасности и контроля температуры в помещении относятся:

Принцип работы энергонезависимой автоматики для газовых котлов

В энергонезависимых котлах для выполнения всех функций не используется мощность. Клапаны приводятся в действие за счет геометрических изменений в элементах управления под воздействием температуры.

В прошлом энергонезависимые системы имели сложные настройки. Поэтому пользователи часто отключали оборудование изолентой или проводом, что значительно снижало безопасность работы с системой отопления.

Современная итальянская энергонезависимая автоматика 630 евро Sit безопасен и надежен. Его основные узлы:

• Ручка управления с положениями: «выкл», «зажигание», «выбор температуры».
• Система защиты от пламени, отвечающая за блокировку подачи газа после отключения основной горелки
• Устройство для установки минимального расхода газового топлива.
• Регулятор давления.
• Модулирующий термостат с функцией полного отключения основной горелки.
• Фильтры: выпускной и основной горелки.
• Арматура для определения расхода газа.

Внимание! Подача газа по выбору потребителя может быть сбоку или снизу.

Функции и разновидности клапанов газовых

Клапан газовый электромагнитный — один из основных элементов системы автоматики, гидравлическое устройство, предназначенное для регулирования расхода газа путем передачи мощности на катушку клапана.

Под действием электромагнитных сил сердечник, соединенный с седлом клапана, втягивается в катушку.

Внимание! Седло клапана в рабочем положении может иметь разное количество положений. В зависимости от этого различают одно-, двух-, трехступенчатые и модулирующие клапаны.

• Одноступенчатые клапаны имеют только два положения — «закрыто» и «открыто». При подаче питания клапан занимает крайнее положение, обеспечивающее полный расход газа, на который рассчитан блок.
• Двухступенчатый клапан полностью открывается через промежуточное положение с задержкой по времени. Такая конструкция обеспечивает плавный пуск отопительной установки.

Внимание! Клапаны этой конструкции используются для одноступенчатых горелок.

• Трехступенчатые клапаны устанавливаются на агрегаты с двумя ступенями мощности.
• На котлах с возможностью плавного изменения мощности предусмотрены модулирующие газовые клапаны.

Применение многоблочной автоматики для газовых котлов

Фирмы, специализирующиеся на производстве систем газовой автоматики — SIT, Dungs, Honneywell, предлагают потребителям уже готовые блоки, представляющие собой комплекс устройств. В него входят фильтры, вентили, регулятор температуры, стабилизатор давления.

Система автоматизации ELLETROSIT состоит из:

• комбинированный газовый клапан;
• ограничительный термостат с датчиком;
• регулируемый термостат с датчиком температуры;
датчик тяги
• ;
• стабилизатор давления газового топлива;
• двухступенчатый главный клапан горелки.

Запорный клапан включается и выключается термостатом, контролирующим температуру теплоносителя в контуре отопления.

Внимание! В данной системе предусмотрена возможность подключения комнатного термостата, который автоматически обеспечивает заданную температуру в отапливаемом помещении.

Функции современных систем автоматического управления уже давно не ограничиваются управлением пуском и остановом котла, но и эффективно обеспечивают диагностику, сигнализацию и регулирование мощности отопительной установки.

Прочитайте инструкцию по эксплуатации газового котла Hefest. Как выбрать твердотопливный котел Гефест и как его установить? Общие характеристики газовых котлов Гефест

21.11.2021 Рубрика: Платежи

Если еще несколько десятков лет назад считалось, что достойной конкурентоспособной замены европейскому отопительному оборудованию нет, то сегодня отечественный производитель постепенно завоевывает свои позиции. Газовые котлы Гефест убедительно доказывают, что водогрейные агрегаты, произведенные на российских заводах, ничем не хуже зарубежных аналогов.

Виды газовых котлов от Гефест

Оборудование фирмы Гефест отвечает всем требованиям, которые предъявляются к отопительному оборудованию:

• Надежность — безотказную работу обеспечивает итальянская газовая автоматика.
• Простота конструкции — так как количество дополнительных блоков сведено к минимуму, поломки практически исключены.
• Простота в эксплуатации и обслуживании – все необходимые компоненты можно легко приобрести в ближайшем магазине отопительного оборудования.

Для отопления дома можно выбрать следующее оборудование:

• Настенные котлы — экономят место, в большинстве случаев имеют два контура и зависят от наличия электричества.
• Напольные котлы – самое производительное отопительное оборудование компании Гефест, основное назначение которого – нагрев теплоносителя. Контур ГВС либо предусмотрен в базовой комплектации, либо изготавливается дополнительно, с использованием встроенного или выносного бойлера косвенного нагрева.

Все котлы Гефест вне зависимости от комплектации оснащены чувствительной итальянской автоматикой, которая продолжает работать даже при снижении давления газа до 4 мбар.

Настенные котлы

Компания ориентируется на изготовление мощных напольных агрегатов, поэтому навесные котлы представлены всего в нескольких модификациях. Среди них:

Монтаж навесного котла Гефест осуществляется с помощью анкерных болтов, входящих в комплект. Для подключения предусмотрены краны на два контура отопления (центральный и «теплые полы») и ГВС.

Напольное оборудование Гефест

Напольные агрегаты (в сравнении с навесными котлами), хотя и не обладают большей частью функциональности, но отличаются высокой производительностью и надежностью. Популярны следующие модификации:

Технические характеристики напольного котла Гефест предполагают подключение к классическому дымоходу. Традиционно используются открытая камера сгорания и атмосферная горелка. Бытовой газовый напольный котел Гефест проточного типа можно использовать исключительно для нужд горячего водоснабжения.

Эксплуатационные особенности

Как уже отмечалось, обслуживание котла не требует больших затрат средств и усилий. Осуществляется быстро за счет простоты конструкции и свободного доступа к узлам. Услуга может потребоваться в следующих случаях:

В недымных котлах устанавливаются датчики обратной тяги для предотвращения самопроизвольного угасания пламени; также используется другое контрольное оборудование.

Падение давления газа или уменьшение объема охлаждающей жидкости может привести к автоматическому срабатыванию и сигналу аварийной остановки. Электромагнитный клапан котла перекрывает подачу газа и тем самым предотвращает скопление взрывоопасных веществ в помещении.

Продолжительность работы котлов во многом зависит от установленной гидрогруппы котла. Умягчение воды и удаление крупных частиц и отложений кальция защищает теплообменник от перегрева и продлевает срок его службы.

Почему тухнет напольный котел Гефест

Одной из самых частых проблем владельцев котлов Гефест, судя по отзывам, остается неисправность, из-за которой гаснет пламя. В чем может быть причина затухания?

• Нарушение технологии устройства коаксиального дымохода — следствием несоблюдения требований является повышенный объем скапливающихся в дымоходе дымовых газов, что приводит к самопроизвольному затуханию в результате работы автоматики.
• Ветровой — котлы с закрытой камерой сгорания невозможно потушить даже от сильного порыва ветра, так как в конструкции предусмотрен клапан обратной тяги газа. Для теплогенераторов с открытой камерой сгорания такой датчик не предусмотрен (можно приобрести и установить отдельно).
• Нарушение условий эксплуатации- если гаснет запальник, то причина не всегда кроется в неисправности автоматики, возможно проблема со скачками напряжения или подачей газа. Для энергозависимых моделей рекомендуется установка ИБП и стабилизатора давления.
Котлы

Гефест легко ремонтируются, имеют взаимозаменяемые узлы, которые почти всегда есть в наличии. Стоимость станции в 2-3 раза дешевле, чем у немецких или чешских аналогов, что делает станции наиболее привлекательным оборудованием бюджетной серии.

Более 15 лет известный на всю Россию завод ЗАО ПКФ «ГЕФЕСТ ВПР» (г. Таганрог, Ростовская область) производит отопительные котлы собственной разработки. Отличительной чертой выпускаемой продукции является высокое качество при доступной цене. Мощность оборудования для отопления и водоснабжения индивидуальных квартир, коттеджей и загородных домов варьируется от 6 до 50 кВт. Котлы Гефест имеют уникальную конструкцию теплообменника, что при использовании надежных европейских комплектующих позволяет экономить расход газа до 20%. Завод является первым отечественным производителем котлов с закрытой камерой сгорания, имеет «Сертификат высшей категории качества» (Ростест-Москва) и сертифицирован по международному стандарту качества ISO 9. 001: 2008.

На сегодняшний день завод ЗАО ПКФ «Гефест ВПР» производит более 40 наименований газовых энергонезависимых котлов различных модификаций:

— Котлы ГЕФЕСТ с открытой камерой сгорания (мощностью от 6 до 50 кВт)

(применяется в закрытой системе отопления с открытым расширительным баком со свободной или принудительной циркуляцией воды в контуре отопления, воздух для горения забирается непосредственно из помещения, в котором установлен котел; применяется для отопления и горячего водоснабжения индивидуальных жилых здания)

— Котлы ГЕФЕСТ стальные на природном газе, твердом топливе, с электронагревательным элементом (мощностью от 12,5 до 50 кВт)

(данные котлы считаются универсальными, могут работать как на природном газе, так и на твердом топливе. Поставляются либо с блоком газовой горелки, либо с устройством для работы на твердом топливе (толщина металла внутренней топки 3 мм ), также возможна установка ТЭНа для обогрева контура отопления; применяется для отопления и горячего водоснабжения индивидуальных жилых домов)

— Котлы ГЕФЕСТ с закрытой камерой сгорания (мощностью от 6 до 20 кВт)

(в отапливаемом помещении кислород воздуха не «выгорает», воздух для поддержания горения поступает с улицы, а продукты горения выводятся наружу, благодаря уникальной водотрубной конструкции теплообменника, весь отопительный контур быстро и эффективно прогревается при естественной циркуляции, котлы выпускаются с коаксиальным и раздельным дымоходом, могут использоваться как в обычной квартире, так и в индивидуальном доме)

— Котлы настенные GEFEST TURBO (мощность 20 кВт)

(при сборке котлов используются комплектующие лучших европейских производителей: газовая автоматика EUROSIT 630 (Италия), электромагнитный клапан BRAHMA (Испания), гидроблок FUGAS (Италия), камера сгорания MORA TOP (Чехия), насос GRUNDFOS (Германия). ), котлы адаптированы к условиям эксплуатации в России, возможность работы без электронного блока управления позволяет выдерживать перепады напряжения от 110 до 300 В; можно использовать как в обычной квартире, так и в индивидуальном доме).

Применение оригинальной водотрубной конструкции теплообменника, обеспечивающей компактность и долговечность конструкции, с КПД 90-92%, который не снижается на протяжении всего срока службы котла, а также надежная автоматика EUROSIT (Италия) и щелевая малопламенная горелка из нержавеющей стали POLIDORO (Италия) выгодно выделяет котлы марки «Гефест» на фоне других российских производителей как перспективное, динамично развивающееся предприятие.

Более 10 лет компания «ТеплоМаркеТ» сотрудничает с ЗАО ПКФ «ГЕФЕСТ ВПР», в нашем интернет-магазине представлены самые популярные котлы марки «Гефест», завоевавшие популярность у отечественных покупателей такими качествами, как надежность, экономичность. , использование новых технологий и лучших европейских комплектующих по конкурентным ценам.

Стальной газовый котел Гефест

Котлы стальные газовые Гефест Таганрог предназначены для отопления и горячего водоснабжения индивидуальных квартир одноэтажных и многоэтажных домов, индивидуальных жилых домов и зданий.

Приборы работают в системах центрального отопления с открытым расширительным баком с естественной или принудительной циркуляцией воды, с максимальной температурой на выходе из котла до 80С.

Общие характеристики котлов газовых Гефест

Рабочее давление воды в котле, МПа (не более) — 0,1

Температура воды на выходе из котла, С — 40-80

Температура продуктов сгорания, С, не менее — 110

Давление газа номинальное, кПа — 1,3

Давление подключения газа, кПа — 0,6-3,0

Гарантийный срок эксплуатации, год — 3

Толщина наружной стены здания, через которую проходят трубы воздуховода и дымохода, мм 270-1000

Устройство и узлы газового котла Гефест

Рис. 1. Устройство газового стального котла Гефест с коаксиальным трактом

1. Горелка, 2. Блок автоматики, 3. Термобаллон, 4. Термопара, 5. Запальник, 6. Сопло горелки, 7. Панель горелки, 8. Датчик температуры, 9. Труба дымохода, 10. Труба воздуховода, 11. Окно, 13. Пьезорозжиг, 14. Регулятор температуры, 15. Терминал, 17. Вход газа, 18. Вход отопительной воды, 19. Выход отопительной воды, 20. Водонагреватель

Рис. 2. Устройство стального газового котла Гефест с раздельным трактом

1. Горелка, 2. Блок автоматики, 3. Термобаллон, 4. Термопара, 5. Запальник, 6. Сопло горелки, 7. Панель, 8. Индикатор температуры, 9. Дымоход, 10. Воздуховод, 11. Окно, 13. Пьезорозжиг, 14. Регулятор температуры, 16. Вход газа, 17. Вход отопительной воды, 18. Выход отопительной воды, 19. Водонагреватель

Котел имеет закрытую камеру сгорания, т.е. воздух для горения забирается снаружи помещения.

Для подачи воздуха и удаления продуктов сгорания котел изготавливается с отдельным или коаксиальным дымовентиляционным каналом.

При коаксиальном отводе устройство (рис. 1) оснащено собственным дымовентиляционным каналом, который устанавливается через отверстие в наружной стене здания, а система дымоудаления не требует дымохода.

При отдельном выпуске устройство (рис. 2) снабжено участком воздуховода. Снаружи в конце противодымного вентиляционного канала или воздуховода устанавливается ветрозащитное оконечное устройство.

Котел представляет собой сварную водотрубную конструкцию, образующую по всему периметру водяную рубашку, окаймляющую камеру сгорания. Для горячего водоснабжения в верхней части водяной рубашки размещается змеевик.

Камера сгорания имеет наружное отверстие для установки газогорелочного устройства. На панели газогорелочного устройства имеется окошко для наблюдения за процессом горения.

Газогорелочное устройство состоит из горелки 1 и блока автоматики 2.

Автоматика котла Гефест Таганрог обеспечивает подачу газа на запальную и основную горелки, поддерживает температуру в отапливаемом помещении в заданных пределах путем включения основного горелку в режим «маленькое пламя» и при достижении заданной температуры выключает ее.

Регулирование и поддержание заданной температуры обеспечивается термостатом, управление которым осуществляется поворотом ручки с делениями, установленной на передней панели горелки. Диапазон настройки термостата 40-80°С.

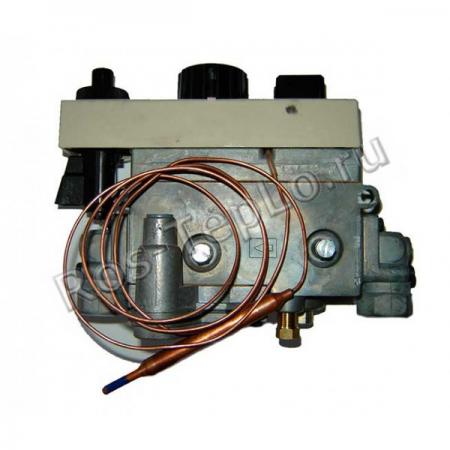

Котел комплектуется газогорелочным устройством с термоэлектрическим регулированием и автоматикой безопасности CV-30 (Германия) или EUROSIT (Италия).

Схема представлена ​​на рис. 3. Автоматика имеет стабилизатор давления газа перед основным подогревателем, режим «малого пламени» и пьезорозжиг.

Рис. 3. Схема автоматики

1. Газовый клапан, 2. Ручка управления, 3. Винт минимального расхода газа, 4. Термобаллон, 5. Термопара, 6. Основная горелка, 7. Пилотная горелка, 8 , Клапан выпускной, 9. Перепускной клапан, 10. Имитация термостата, 11. Винт максимальной подачи газа, 12. Винт регулировки подачи газа на пилотную горелку, 13. Электромагнитный клапан, 14. Впускной клапан, 15. Кнопка пьезоподжига

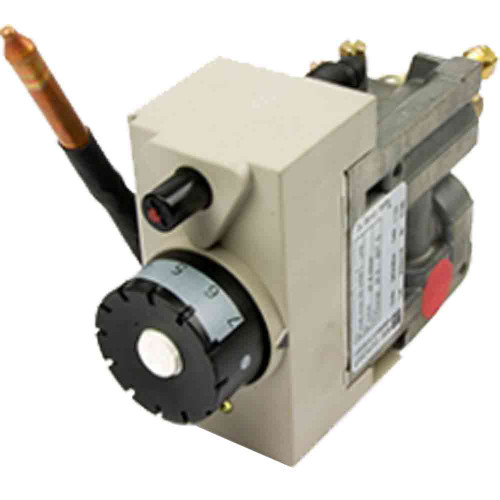

Автоматика Гефеста Таганрогский котел состоит из электромагнитного клапана, термопары, термостатического клапана, манометрического сильфона, капиллярной трубки и термоцилиндра.

При прекращении подачи газа из сети запальная горелка мгновенно гаснет, электромагнитный клапан закрывается, перекрывая доступ газа к газогорелочному устройству. При возобновлении подачи газа розжиг необходимо произвести снова.

Автоматика безопасности обеспечивает:

— подачу газа на основную горелку только при наличии пламени на запальной горелке в течение не более 60 секунд;

— прекращение подачи газа при погасании запальной горелки в течение 5-60 секунд.

____________________________________________________________________________

____________________________________________________________________________

_____________________________________________________________

____________________________________________________________________________

_______________________________________________________________________________

____________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера Протерм Скат Протерм Беар Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термон

Монтаж и монтаж газового котла Гефест

Монтаж газового котла Гефест Таганрог осуществляется специализированной строительно-монтажной организацией в соответствии с утвержденным проектом.

Помещение, в котором установлено устройство, должно иметь свободный доступ воздуха снаружи и вентиляционный колпак у потолка.

После завершения монтажа котла, заполнения его и системы отопления водой работники местного газового управления должны отрегулировать и проверить работоспособность предохранительной автоматики и терморегулятора, а также проверить герметичность всех резьбовых соединений на газовой трубопровод устройства и перед ним.

Рис. 5. Установка и схема установки котлов Гефест

1. Присоединение к воздуховоду, 2. Труба дымохода, 3. Котел, 4. Ушко, 5. Шпилька, 6. Винт клеммы, 7. Клемма

Минимально допустимые расстояния от элементов фасада здания до края длина трубы дымохода должна быть:

— под окном 0,2 м;
— рядом с окном 0,2 м;
— 0,5 м над уровнем земли.

Сброс продуктов горения в подъезды, закрытые балконы, крытые проходы и лоджии не допускается.

Стальной газовый котел Гефест Таганрог должен устанавливаться только вместе с входящими в комплект поставки воздуховодами и клеммой, а монтаж производить строго в соответствии с разделом 6 настоящей инструкции.

Для обеспечения необходимой длины воздуховода и дымохода их укорачивают ножницами или ножовкой по металлу или удлиняют трубами соответствующего диаметра.

Котлы устанавливаются у стен без горючего покрытия. Перед ними должен быть проход шириной не менее 0,5 м.

Расширительный бачок расположен в самой высокой точке системы. Система отопления должна быть подключена сверху. Поверхность нагревательных приборов определяется расчетным путем.

Во избежание получения большого гидравлического сопротивления системы не рекомендуется занижать диаметры трубопровода. Схема подключения котла к системе отопления представлена ​​на рис. 4.

Удалить консервационную смазку и протереть агрегат сухим материалом.

На газовой трубе перед котлом необходимо установить газовый кран, перекрывающий доступ газа к устройству. Муфты трубопроводов должны быть точно согласованы с расположением фитингов. Соединение не должно сопровождаться взаимным натягом труб и узлов устройства.

Монтаж котлов Гефест с коаксиальным трактом производить в следующей последовательности согласно рис. 5:

Прислонить агрегат к наружной стене помещения кольцевым выступом на его задней стенке и отметить место отверстия на стене. Пробейте горизонтальное отверстие диаметром на 10-20 мм больше диаметра воздуховода.

Установить патрубок воздуховода 1 горизонтально по оси отверстия так, чтобы конец был заподлицо с внутренней плоскостью стены, выступать наружу на 50 ± 5 мм и зафиксировать патрубок во избежание его деформации.

Отрегулировать длину дымохода. Длина дымохода должна быть на 100 ± 5 мм больше длины воздуховода.

Полость между стенками скважины и трубами заполнить раствором или монтажной пеной.

Установить устройство кольцевым выступом на его заднюю стенку на торец воздуховода так, чтобы поверхность верхней крышки была горизонтальной, и отметить на стене места расположения крепежных штифтов 5 с помощью проушин 4. Сделать отверстия в стене глубиной не менее 70 мм и диаметром не менее 10 мм установить в них шпильки таким образом, чтобы обеспечить прочность заделки.

Закрепите котел на шпильках с помощью шайб и гаек. Котел должен быть установлен ВЕРТИКАЛЬНО.

Наденьте трубу дымохода на дымоход прибора, установите наконечник на воздуховод и трубы дымохода и закрепите его винтами.

Установка котла «Гефест» с раздельными каналами подачи воздуха и дымоудаления

При реализации варианта устранения влияния обратной тяги необходимо обеспечить присоединение каналов канала и дымохода ниже места присоединения к их от соответствующих каналов подачи воздуха и дымоудаления агрегата.

При реализации варианта с индивидуальной подачей воздуха через наружную стену (рис. 7) необходимо использовать участок воздуховода с наконечником, поставляемым производителем.

При проветривании помещения (кухни), под окном которого установлен котел, необходимо открывать только окно. Не рекомендуется открывать окно. Категорически запрещается устанавливать запорную арматуру на стояке, идущем от аппарата к расширительному бачку.

После установки проверить на герметичность линии подачи газа и воды котла. Проверить герметичность газопроводов с помощью мыльной эмульсии. Не используйте огонь для обнаружения утечек газа.

Рис. 4. Схема подключения газового котла Гефест к системе отопления с естественной циркуляцией теплоносителя

1. Котел, 2. Расширительный бак, 3. Подающий трубопровод, 4. Обратный трубопровод, 5. Сигнальная трубка , 6. Сливной клапан, 7.8. Клапаны для регулирования отопления и горячего водоснабжения, 9.10. Приборы отопления, 11. Горячее водоснабжение, 12. Сантехника

Монтаж воздуховода через наружную стену осуществляется следующим образом:

Пробивают горизонтально отверстие диаметром 10-20 мм в наружной стене здания размером более диаметр воздуховода.

Для варианта с воздуховодом через заднюю стенку разметка выполняется под устанавливаемый котел таким образом, чтобы кольцевой выход прибора входил в патрубок воздуховода.

Для варианта с воздуховодом через верхнюю крышку — по проекту.

Установить воздуховод горизонтально по оси отверстия так, чтобы конец выступал на 5-10 мм или 50 мм над внутренней поверхностью стены, и на 50 мм снаружи (для фиксации наконечника). Закрепите воздуховод, чтобы предотвратить деформацию.

Заполните полость между стенками отверстия и воздуховода раствором или монтажной пеной.

Установите блок и подсоедините воздуховод.

____________________________________________________________________________

____________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

____________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера Протерм Скат Протерм Беар Протерм Гепард Эван
Аристон Эгида

РУЧНОЙ

Стальной отопительный котел

«Сибирь-Гефест» 20кВт

Подробное изучение этого руководства

перед установкой продукта ОБЯЗАТЕЛЬНО!

ВНИМАНИЕ!

Уважаемый покупатель, спасибо за покупку.

Все работы по установке котла, подбору и установке комплектующих

оборудование котла и системы отопления в целом, должно быть выполнено

квалифицированных специалиста, имеющих разрешение (лицензию) на

монтаж систем отопления.

Наладка и обслуживание котла, а также пуско-наладка котлов должны производиться квалифицированными специалистами, имеющими допуск к обслуживанию котлов данного типа.

Монтаж котла, устройство дымохода, дымоходов и системы отопления должны производиться в соответствии с «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кг /см2), водогрейные котлы и водонагреватели с температурой нагрева воды не выше 338 К (115С)».

При монтаже и эксплуатации котла не допускается превышение рабочего давления выше 0,2 МПа (2 кг/см2), за исключением гидравлических испытаний системы отопления, при которых кратковременно, до 10 минут, возможно избыточное давление до 0,25 МПа.

В закрытой системе на стояке должен быть предусмотрен предохранительный клапан, рассчитанный на давление не более 0,25 МПа. В процессе эксплуатации не допускается повышение температуры воды выше 85С.

Запрещается эксплуатация котлов без предкотловой и внутрикотловой подготовки воды.

Зажигание котла возможно только после заполнения системы отопления водой. Корпус котла должен быть заземлен.

Не допускается эксплуатация электронагревателей со снятой или поврежденной крышкой.

Не допускается эксплуатация котла с неисправным дымоходом.

— &nbsp–&nbsp–

Введение Выбор котла Мощность котла, необходимая для обогрева дома, определяется исходя из размера дома, толщины и материала стен, размера и количества окон, температуры зимой и других факторов. Точный расчет делают проектировщики системы отопления.

Примерный расчет: на каждые 10 квадратных метров площади дома, при высоте потолков 2,7 метра требуется 1 кВт мощности. (Например, для дома площадью 100 кв.м. необходим котел мощностью 100/10=10 кВт, а для дома площадью 300 кв.м. требуется мощность 300/10 = 30 кВт.) Внимание! Приблизительный расчет дан для предварительной оценки и носит рекомендательный характер. Приблизительный расчет мощности основан на статистических экспериментальных данных, но имеет достаточно высокую степень достоверности.

Настоящее руководство по эксплуатации предназначено для ознакомления с устройством, назначением и способами безопасной эксплуатации стального отопительного котла (далее – котла) и распространяется на отопительные котлы.

Описание и принцип действия Назначение Стальной отопительный котел предназначен для отопления индивидуальных жилых домов и зданий коммунального назначения общей площадью до 200 м2 с высотой потолков около 2,7 м, оборудованных системами водяного отопления с естественным или принудительным обращение.

— &nbsp–&nbsp–

Обозначение котлов «Сибирь»

Пример: КВО 20 ТЭ Цифра мощность котла при работе на угле (кВт) Т — твердотопливный Э — ТЭН

Примечание:

* Рекомендуемая температура оборотной воды после выхода котла на режим. При снижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры существует опасность закипания воды в бойлере.

Состав изделия Состав твердотопливного котла представлен на рисунке 1. Котел состоит из корпуса 1, состоящего из дымовой трубы 3, водоналивной колосниковой решетки 5, водоналивного теплообменника18. Для универсальности подключения котла с левой и правой стороны установлены подающая 2 и обратная 6 трубы. После подключения котла к системе отопления в подающую трубу 2 с обратной стороны устанавливается заглушка, а отопительный блок элемента установлен в обратке 6. С лицевой стороны имеется патрубок 15, в который установлена ​​заглушка; по желанию покупателя в этот патрубок может быть установлен регулятор тяги (поставляется отдельно).

Также на лицевой стороне имеется термометр 16 для контроля температуры теплоносителя в котле и две дверцы:

Топочная дверца 14 предназначена для загрузки исходного материала, дров и растопки.

Дверка зольника 12 предназначена для очистки от золы и регулировки количества подачи воздуха с помощью установленной на дверце заслонки 9 и ручки регулировки 11.

В верхней части корпуса котла установлен люк 17 для загрузки основного топлива. Для удобства загрузки топлива рекомендуем использовать прилагаемую воронку.

Корпус котла 1 футерован кожухом 19, на который установлена ​​крышка 20.

Рис. 1 Состав продукта

2. Впускной патрубок G 1 1/4”

3. Труба дымохода

4. Водяной контур

5. Водоналивная решетка

6. Патрубок для подключения обратки 1 1/4″ или установки блока ТЭНа

7. Решетка чугунная

8. Зольник

9. Демпфер

10. Демпферный рычаг для подключения регулятора тяги

11. Ручка ручной регулировки тяги

12. Дверца зольника

13. Отбойник

14. Дверца печи

15. Патрубок для подключения регулятора тяги к водяному контуру G 3/4″

16. Термометр

17. Люк для вертикальной загрузки топлива

18. Водоналивной теплообменник

20. Крышка Рис. 2 Размеры

-&nbsp– &nbsp–

Принцип работы котла основан на передаче тепловой энергии, выделяющейся при сгорании топлива, теплоносителю — воде. В результате горения стенки, крышка и частично днище топки и поверхности труб нагреваются и отдают тепло циркулирующей в водяной рубашке и внутри труб воде, которая выходит через подводящий патрубок в верхняя часть котла. Вода – обратная вода поступает в котел через обратный патрубок в нижней части боковой стенки.

Сгорание топлива происходит в топке внутри кузова. Воздух поступает в зону горения через колосниковую решетку.

Количество воздуха регулируется:

Вручную с помощью рукоятки 11, закручивая или отвинчивая, тем самым изменяя наклон заслонки 9;

Автоматически с помощью регулятора тяги (регулятор тяги в комплектацию котла не входит) Регулятор тяги — устанавливается в патрубке 15 на выходе из корпуса котла и выполняет следующие функции — считывание температуры воды в системе отопления и, если необходимо, регулируя подачу первичного воздуха для горения под решетку котла, открывая или закрывая заслонку. Таким образом, появилась возможность регулировать интенсивность горения положением регулирующей заслонки. Термостат соединен с заслонкой 9специальной цепью, прикрепленной к рычагу заслонки 10 дверцы зольника 12 так, чтобы можно было регулировать ее натяжение.

В конструкции котла предусмотрена установка ТЭНа 4 кВт. Его можно использовать для нагрева воды в системе отопления, как при сжигании топлива в котле, так и самостоятельно. Нагревательный элемент в агрегате питается отдельно от сети 220 В.

Маркировка и брендинг

Клеймо сварщика размещается на верхней стенке загрузочного канала.

Товарная этикетка на упаковке содержит номер ТУ, наименование, адрес и телефон производителя; наименование котла с указанием модели; краткие технические и эксплуатационные характеристики; комплект поставки; масса нетто и масса брутто; дата изготовления, наименование упаковщика и клеймо ОТК.

Упаковка

Нагревательные элементы с паспортом упаковываются отдельно и помещаются в топку котла.

Котел устанавливается на деревянные блоки. Снаружи котла с боков сверху устанавливаются листы ДВП и упаковываются гофрокартоном, который фиксируется скотчем и стягивается ленточным скотчем. Этикетка изделия наклеена на лицевую поверхность.

Использование по назначению.

Эксплуатационные ограничения В качестве теплоносителя должна использоваться питьевая вода по ГОСТ 2874 с карбонатной жесткостью не более 0,7 мг-экв/кг, прошедшая подготовку.

Выбор способа подготовки воды для питания котлов и систем отопления должен производиться специализированной (проектной, пусконаладочной) организацией.

Допускается применение бытового незамерзающего теплоносителя, сертифицированного для жилых помещений. Согласно инструкции по его применению.

Внимание!

Не допускается применение антифризов, содержащих этиленгликоль и других жидкостей, не сертифицированных для бытовых систем отопления.

При монтаже и эксплуатации котла не допускается превышение рабочего давления выше 0,2 МПа, за исключением гидравлических испытаний системы отопления. При котором возможно кратковременное, до 10 минут, избыточное давление до 0,25 МПа.

В закрытой системе на стояке должен быть предусмотрен предохранительный клапан, рассчитанный на давление не более 0,25 МПа.

Во время работы температура воды не должна превышать 85С.

Подготовка продукта к использованию.

Перед началом монтажа установите котел на постоянное место, смонтируйте комплектующие в соответствии с комплектацией модели котла.

При установке котла на пол из горючих материалов под котлом и перед ним на слой асбокартона, пропитанного глиняным раствором, предварительно укладывают огнезащитную полосу из стального листа.

Требования к установке Монтаж системы отопления и дымохода должен производиться квалифицированными специалистами, имеющими лицензию на выполнение соответствующих работ.

Монтаж котла, монтаж дымохода и системы отопления должен производиться в соответствии с «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кг/см2 ), водогрейные котлы и водонагреватели с температурой нагрева воды не выше 38 К (1150С)».

Устанавливайте котел на безопасном расстоянии от горючих материалов не менее: 500 мм от стен котла. Между верхом котла и потолком 1200 мм. И перед дверью до противоположной стены 1250мм.

Если котел не установлен на фундамент. А на деревянный пол, то для его утепления требуется выложить площадку толщиной в 1/4 кирпича, на 250 мм в стороны от котла. Закрыть кирпичную кладку сверху металлическим листом или стяжкой из марочного цементного раствора.

Предохранительные устройства: на выходном коллекторе котла без промежуточных запорных устройств должен быть установлен предохранительный клапан или продувочное предохранительное устройство (водяной затвор). Вход предохранительного устройства должен быть не менее DN 32 мм.

Система отопления должна быть спроектирована и смонтирована таким образом, чтобы обеспечить полное удаление воздуха при ее заполнении и полное удаление теплоносителя через дренаж при сливе.

Электроснабжение должно быть подключено лицензированной организацией с квалифицированным аттестованным персоналом, в соответствии с требованиями Правил устройства электроустановок (ПУЭ).

Нагревательный элемент должен быть подключен кабелем с сечением медного провода не менее 4 мм2 и автоматическими выключателями на 30 А.

Внимание: заземлить корпус котла!

Монтаж дымохода

Для твердотопливного котла допускается применение кирпичного дымохода с сечением дымохода 150 см2; дымоход должен иметь постоянное сечение по всей длине.

Высота дымохода, считая от колосника, должна быть не менее 5м.

Высота дымоходов.

Размещают на расстоянии, равном или превышающем высоту твердой конструкции, выступающей над кровлей, следует принимать:

Не менее 500 мм над плоской крышей;

Не менее 500 мм над коньком крыши или парапетом — при расположении трубы на расстоянии до 1,5 метра;

Не ниже конька крыши или парапета — при расположении трубы на расстоянии от 1,5 до 3 метров от них;

Не ниже линии, проведенной от конька вниз под углом 100 к горизонту при расположении трубы на расстоянии от него более 3 м.

При проходе дымохода через перекрытия расстояние от наружных поверхностей дымохода до деревянных конструкций не менее 380 мм.

Дымоход нельзя заделывать в бетонные и кирпичные конструкции. Зазор между рукавом и конструкцией заполнить теплоизоляцией (керамзит, кремневата…). Отверстия в стенах нельзя использовать как часть дымохода (должен проходить дымоходный патрубок).

Монтаж системы отопления

Для обвязки котла систем отопления с циркуляционным насосом применять трубы сечением не менее DN 32 (1 1/4), для электропроводки — не менее DN 20 () Циркуляционный насос необходимо устанавливать на параллельной линии к обеспечить естественную циркуляцию в случае отключения электроэнергии. Выходной коллектор должен иметь поперечное сечение DN 32 мм (1 1/4) до предохранительного устройства открытого расширительного бака или предохранительного клапана.

Как правило, поднимается вертикально над системой отопления в верхней точке, устанавливается открытый расширительный бачок (или группа безопасности для закрытой системы) и после прохождения верхней точки производится разборка теплоносителя.

Предусмотреть клапаны для выпуска воздуха из системы отопления.

Для обвязки котла с естественной циркуляцией (рис. 4) используйте трубы сечением DN 32 мм (1 1/4), а систему монтируйте с уклонами, обеспечивающими полный слив воды через сливной кран на обратку, и выгнать воздух из системы при заполнении ее водой снизу вверх.

Уплотнение резьбовых соединений с навивкой: пропитанной резьбой TangitUniLock, [email protected] или льняной сантехникой, с нанесением на поверхность обмотки и внутреннюю поверхность резьбового патрубка котла сантехнического силиконового геля или специальной пасты.

Для предотвращения образования накипи на обогреваемых поверхностях рубашки котла необходимо проводить химическую обработку воды. Выбор способа водоподготовки для питания котлов и систем отопления должен производиться специализированной (проектной, пусконаладочной) организацией.

Вода для подпитки открытых систем теплоснабжения должна соответствовать требованиям ГОСТ 2874 — Вода питьевая.

Внимание:

1) Запрещается эксплуатация котлов без предкотловой или внутрикотловой подготовки воды.

2) Котел работает не один, а в составе системы отопления и работа котла зависит от того, как установлена ​​система отопления.

ПОДГОТОВКА СИСТЕМЫ ОТОПЛЕНИЯ И КОТЛА

1. Котел разрешается эксплуатировать только при подключении к системе отопления, заполненной теплоносителем. Теплоносителем может быть вода ГОСТ 2874 с жесткостью воды до 5 мг-экв/л., антифриз на основе нетоксичного пропиленгликоля.

2. Заполнить открытую систему отопления теплоносителем до выхода из переливного патрубка расширительного бачка.

3. Заполнение и подпитка открытой системы отопления водой из водопровода, во избежание повреждения котла снизить давление воды до 2,5 кгс/см2 через редуктор давления. Заполните открытую систему отопления водой из водопровода без редуктора давления, через расширительный бачок, после чего убедитесь в отсутствии воздушных пробок.

4. При заполнении системы отопления теплоносителем конвективные поверхности дымохода приобретают слегка выпуклую форму. Изгиб поверхностей не является неисправностью, не мешает использованию отопительного прибора по назначению, не влияет на герметичность, технические параметры и характеристики прибора.

Эксплуатация котла

1. При эксплуатации системы отопления уровень теплоносителя в открытом расширительном бачке не должен опускаться ниже его высоты и его следует поддерживать периодическим доливом теплоносителя.

2. Запрещается использовать воду из системы отопления для бытовых нужд, так как это может привести к падению уровня воды и остановке циркуляции.

3. Проверить открыт ли кран на обратке системы отопления и проверить наличие тяги.

4. Зажигание:

Откройте дверцу.

Топку котла заполнить исходным материалом (бумагой, сухой щепой, дровами), положив на решетку.

Поджечь исходный материал.

При достижении нормального горения исходного материала на горящую древесину через загрузочный люк насыпают слой основного топлива толщиной 50-60 мм.

Внимание! Не открывайте и не закрывайте загрузочную дверцу без специальной защиты рук.

Долить еще одну порцию топлива (через 10-20 минут) после воспламенения первого слоя основного топлива. Для работы котла в номинальном режиме необходимо поддерживать слой топлива на колоснике около 150 мм. Форсировать топку (то есть увеличивать приток воздуха) можно только после образования небольшой шлаковой подушки.

Для предотвращения попадания дыма в помещение через загрузочный люк во время добавления очередных порций основного топлива необходимо закрыть заслонку дверцы зольника. Загрузив порцию топлива, откройте дверцу.

5.Эксплуатация:

После достижения желаемой температуры отопительной воды рекомендуется уменьшить количество подаваемого воздуха. Точная регулировка мощности осуществляется заслонкой зольника, с помощью которой подача воздуха под колосник регулируется вручную или с помощью установленного регулятора тяги.

В зависимости от потребности в тепле и интенсивности горения котел необходимо дозаправлять топливом. Добавляйте топливо так, чтобы высота слоя была равномерной по всей глубине котла.

Для длительного горения в ночное время необходимо очистить колосник, хорошо прожечь добавленное топливо, а затем уменьшить мощность котла за счет уменьшения тяги с помощью дымовой заслонки (внимание! полностью закрывать заслонку во время горения не рекомендуется ) и закрыв заслонку подачи воздуха.

Утром возобновить работу котла, открыв дымовую заслонку, запросить колосник при открытой дверце зольника.

Зола из зольника должна удаляться при работе котла несколько раз в день, в зависимости от используемого топлива, так как заполненный зольник препятствует правильному распределению воздуха для горения под топливом и способствует неравномерному прогреву топлива на колоснике . Все остатки в топке, особенно шлак, удаляются перед каждой новой растопкой и при обновлении котла.

Зола должна быть помещена в негорючие емкости с крышкой. Во время работы необходимо использовать средства индивидуальной защиты и средства индивидуальной защиты.

При сжигании кокса или антрацита необходимо регулярно раз в месяц очищать стенки котла внутри топки, дымоходы котла и дымоход.

При сжигании угля чистить раз в неделю.

При использовании топлив с повышенным выделением летучих компонентов на стенках котла могут появляться смолистые отложения, которые необходимо удалять скребком или сжигать сухими дровами (или коксом) при работе котла на максимальной рабочей температуре.

ВНИМАНИЕ! При первом розжиге котла из-под зольного ящика может течь вода (обычно черная).

Чаще всего это проявляется при первом запуске системы отопления, когда влага из воздуха и топлива конденсируется на холодных стенках неотапливаемого котла и прекращается после прогрева системы отопления, стенок котла и стенок дымохода вверх.

Для полного прекращения образования конденсата может потребоваться несколько дней работы котла.

Не допускается кипение теплоносителя в котле и системе отопления.

При работе котла температура теплоносителя на выходе из него не должна превышать 85°С. При появлении в системе стука (гидроудара из-за парообразования) немедленно! Удалить несгоревший уголь (тепло) из топки, дать остыть теплоносителю до температуры 60-700С, затем добавить теплоноситель в систему и перетопить котел. НЕ гасите топливо водой, так как это приводит к разрушению колосников.

Зимой при необходимости прекращения нагрева котла, не оборудованного ТЭНом, более чем на сутки, необходимо во избежание замерзания полностью опорожнить систему отопления и горячего водоснабжения из воды.

— &nbsp–&nbsp–

Меры безопасности Котел соответствует всем требованиям, обеспечивающим безопасность жизни и здоровья потребителя и при соблюдении всех требований к установке и эксплуатации котла предотвращает повреждение имущества потребителя.

Не допускается эксплуатация котла с неисправным дымоходом.

Не допускается эксплуатация котла без или с неисправными предохранительными устройствами.

Внимание: Неправильный монтаж и эксплуатация системы отопления, влечет за собой создание аварийных ситуаций (в том числе разрыв котла).

В результате аварий могут быть травмированы люди и причинен серьезный материальный ущерб.

Основные причины аварий:

Отсутствие, неправильный выбор или неисправность предохранительного клапана на системе с мембранным баком;

Замерзание открытого расширительного бака, установленного на чердаке, или трубопровода, ведущего от котла к баку.

Хранение Храните котел в сухом месте. Не допускать попадания атмосферных осадков.

— &nbsp–&nbsp–

Транспортирование Котел допускается транспортировать в упаковке любым видом транспорта в вертикальном положении не более чем в два яруса.

Утилизация Утилизировать в соответствии с правилами утилизации лома черных металлов.

Гарантийные обязательства

1. Гарантийный срок котла 36 месяцев со дня продажи через розничную сеть.

2. Срок службы -10 лет

3. Критерием предельного состояния является прогар поверхности нагрева.

4. Претензии не принимаются, если неисправность котла возникла в результате неосторожного обращения или несоблюдения правил эксплуатации.

5. При отсутствии даты продажи и печати торговой организации в данной инструкции гарантийный срок исчисляется с даты выпуска товара.

6. Изделие соответствует требованиям безопасности, установленным действующими нормативно-техническими документами.

7. Гарантийный срок не распространяется на блок нагревательного элемента.

Примечание: Производитель котла оставляет за собой право вносить изменения в конструкцию. Не ухудшающие потребительские свойства продукта.

Рис. 3 Пример схемы подключения котла к закрытой системе с принудительной циркуляцией теплоносителя

2. Обратный клапан

3. Термометр возврата

4. Термометр подачи

5. Подающий кран

6. Группа безопасности 0,25 МПа

8. Сетчатый фильтр

9. Расширительный бак закрытого типа

10. Клапан подпитки

11. Ворота распашные

12. Тройник ревизия

13. Дымоход

14. Кран сливной Рис.4 Пример схемы подключения котла к системе с конвективной самотечной циркуляцией теплоносителя.

2. Обратный клапан

3. Термометр возврата

4. Термометр подачи

5. Бачок расширительный открытого типа

6. Клапан подпитки

7. Дренажный клапан

8. Распашные ворота

9. Тройник ревизия

10. Дымоход

11. Группа безопасности 0,25 МПа

— &nbsp– &nbsp–

Заводской номер: ______________________________________________

Дата выдачи: «___» __________________ 20__ года

Изготавливается в соответствии с конструкторской документацией и соответствует ТУ 4931-004 По результатам испытаний признан годным к эксплуатации.

Застройщик ООО «НМК».

Производитель — ООО «НМК» ОГРН 1125476094424, Россия, г.Новосибирск, ул.Дуси Ковальчука 2/2, офис 21.

Контроль качества ____________________________ (____________________________) Упаковщик _____________________________ (_____________________________) МП По вопросам качества закупки продукции обращайтесь в службу качества предприятия:

Газовый котел гефест разборная конструкция.

Котлы длительного горения ГЕФЕСТ-ПРОФИ У. Обслуживание котлов Гефест

Более 15 лет известный на всю Россию завод ЗАО ПКФ ГЕФЕСТ ВПР (г. Таганрог Ростовской области) производит отопительные котлы собственной разработки. Отличительной особенностью продукции является высокое качество по доступной цене. Мощность выпускаемого оборудования для отопления и водоснабжения индивидуальных квартир, коттеджей и загородных домов варьируется от 6 до 50 кВт. Котлы Гефест имеют уникальную конструкцию теплообменника, что при использовании надежных европейских комплектующих позволяет экономить до 20% расхода газа. Завод является первым отечественным производителем котлов с закрытой камерой сгорания, имеет «Сертификат высшей категории качества» (Ростест-Москва) и сертифицирован по международному стандарту качества ISO 9.001:2008.

На сегодняшний день завод ЗАО ПКФ «Гефест ВПР» производит более 40 типов газовых энергонезависимых котлов различных модификаций:

— Котлы ГЕФЕСТ с открытой камерой сгорания (мощностью от 6 до 50 кВт)

(применяется в закрытой системе отопления с открытым расширительным баком со свободной или принудительной циркуляцией воды в контуре отопления, воздух для горения забирается непосредственно из помещения, в котором установлен котел; используется для отопления и ГВС снабжение индивидуальных жилых домов)

— Котлы стальные ГЕФЕСТ на природный газ, твердое топливо, ТЭН (мощность от 12,5 до 50 кВт)

(данные котлы считаются универсальными, могут работать как на природном газе, так и на твердом топливе. Поставляются либо с газогорелочным агрегатом или с устройством для работы на твердом топливе (толщина металла внутренней топки 3 мм), также возможна установка ТЭНа контура отопления, используется для отопления и горячего водоснабжения индивидуальных жилых домов)

— Котлы ГЕФЕСТ с закрытой камерой сгорания (мощностью от 6 до 20 кВт)

(в отапливаемом помещении кислород воздуха не «выгорает», воздух для поддержания горения поступает с улицы, и продукты сгорания выводятся наружу, благодаря уникальной водотрубной конструкции теплообменника, быстро и эффективно прогревается весь отопительный контур с естественной циркуляцией, котлы выпускаются с коаксиальным и раздельным дымоходом, могут использоваться как в обычная квартира и в индивидуальном доме)

— Котлы настенные GEFEST TURBO (мощность 20 кВт)

(при сборке котлов используются комплектующие лучших европейских производителей: газовая автоматика EUROSIT 630 (Италия), электромагнитный клапан BRAHMA (Испания), гидравлика FUGAS агрегат (Италия), камера сгорания MORA TOP (Чехия), насос GRUNDFOS (Германия), котлы адаптированы к условиям эксплуатации в России, возможность работы без электронного блока управления позволяет выдерживать скачки напряжения от 110 до 300 В ; можно использовать как в обычной квартире, так и в индивидуальном доме).

Применение оригинальной водотрубной конструкции теплообменника, что обеспечивает компактность и долговечность конструкции, КПД 90-92%, не снижающийся в течение всего срока эксплуатации котла, а также надежность автоматика EUROSIT (Италия) и щелевая малопламенная горелка из нержавеющей стали POLIDORO (Италия) выгодно выделяет котлы марки «Гефест» на фоне других российских производителей как перспективное, динамично развивающееся предприятие.

Более 10 лет компания «ТеплоМаркет» сотрудничает с ЗАО ПКФ «ГЕФЕСТ ВПР», в нашем интернет-магазине представлены самые популярные котлы марки «Гефест», завоевавшие популярность у отечественного покупателя такими качествами, как надежность, экономичность, использование новых технологий и лучшие европейские комплектующие по конкурентным ценам.

Котел газовый стальной Гефест

Котлы стальные газовые Гефест Таганрог предназначены для отопления и горячего водоснабжения индивидуальных квартир в одноэтажных и многоэтажных домах, индивидуальных жилых домов и зданий.

Устройства работают в системах центрального отопления с открытым расширительным баком с естественной или принудительной циркуляцией воды, с максимальной температурой на выходе из котла до 80С.

Общая характеристика газовых котлов Гефест

Рабочее давление воды в котле, МПа (не более) — 0,1

Температура воды на выходе из котла, С — 40-80

Температура продуктов сгорания, С , не менее — 110

Давление газа номинальное, кПа — 1,3

Давление газа присоединительное, кПа — 0,6-3,0

Гарантийный срок эксплуатации, год — 3

Толщина наружной стены здания, через которую проходят трубы воздуховода и дымохода, мм 270-1000

Устройство и комплектующие газового котла Гефест

Рис.1. Устройство газового стального котла Гефест с коаксиальным трактом

1. Горелка, 2. Блок автоматики, 3. Термолампа, 4. Термопара, 5. Запальник, 6. Сопло горелки, 7. Панель горелки, 8. Датчик температуры, 9. Дымоходная труба, 10. Труба воздуховода, 11. Окно, 13. Пьезорозжиг, 14. Регулятор температуры, 15. Терминал, 17. Газоснабжение, 18. Вход отопительной воды, 19. Выход отопительной воды, 20. Водонагреватель

Рис.2. Устройство стального газового котла Гефест с раздельным трактом

Горелка , 14. Регулятор температуры, 16. Подача газа, 17. Вход отопительной воды, 18. Выход отопительной воды, 19. Водонагреватель

Котел имеет закрытую камеру сгорания, т.е. воздух для горения забирается снаружи здания.

Для подачи воздуха и отвода продуктов сгорания котел изготавливается с отдельным или коаксиальным трактом дымоудаления.

При коаксиальном отводе аппарат (рис. 1) оборудован собственным трактом дымоудаления, который устанавливается через отверстие в наружной стене здания, а система дымоудаления не требует дымохода.

При отдельном выпуске устройство (рис. 2) снабжено секцией воздуховода. Снаружи в конце дымовентиляционного тракта или воздуховода устанавливается ветрозащитный концевик.

Котел представляет собой сварную водотрубную конструкцию, образующую по всему периметру водяную рубашку, окаймляющую камеру сгорания. Для горячего водоснабжения в верхней части водяной рубашки размещается змеевик.

Камера сгорания имеет наружное отверстие для установки газовой горелки. На панели газовой горелки имеется окошко для наблюдения за процессом горения.

Газогорелочное устройство состоит из горелки 1 и блока автоматики 2.

Автоматика котла Гефест Таганрог обеспечивает подачу газа на запальную и основную горелки, поддерживает температуру в отапливаемом помещении в заданных пределах путем переключения переводит основную горелку в режим «малое пламя» и при достижении заданной температуры обеспечивает ее отключение.

Регулирование и поддержание заданной температуры обеспечивается терморегулятором, управление которым осуществляется поворотом ручки с делениями, установленной на передней панели горелки. Предел настройки термостата 40-80 °С.

Котел комплектуется газовой горелкой с термоэлектрической автоматикой и безопасностью CV-30 (Германия) или EUROSIT (Италия).

Схема представлена ​​на рис.3. Автоматика имеет стабилизатор давления газа перед основным нагревателем, режим «маленькое пламя» и пьезорозжиг.

Рис.3. Принципиальная схема автоматики

1. Газовый клапан, 2. Ручка управления, 3. Винт минимального расхода газа, 4. Колба, 5. Термопара, 6. Основная горелка, 7. Пилотная горелка, 8. Выходной клапан, 9. Перепускной клапан , 10. Моделирующий термостат, 11. Винт максимальной подачи газа, 12. Винт регулировки подачи газа на пилотную горелку, 13. Клапан электромагнитный, 14. Клапан входной, 15. Кнопка пьезоподжига

Автоматика котла Гефест Таганрог состоит из электромагнитный клапан, термопара, термостатический клапан, манометрический сильфон, капиллярная трубка и термобаллон.

При прекращении подачи газа из сети запальная горелка мгновенно гаснет, электромагнитный клапан закрывается, перекрывая доступ газа к газогорелочному устройству. После восстановления подачи газа зажигание необходимо снова включить.

Автоматика безопасности обеспечивает:

— подачу газа на основную горелку только при наличии пламени на запальной горелке в течение времени, не превышающего 60 секунд;

— прекратить подачу газа при погасании пилотной горелки в течение 5-60 секунд.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_____________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера Протерм Скат Протерм Беар Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термон

Если буквально несколько десятков лет назад считалось, что достойной конкурентной замены европейскому отопительному оборудованию нет, то сегодня отечественный производитель постепенно отвоевывает свои позиции. Газовые котлы Гефест убедительно доказывают, что водогрейные агрегаты, произведенные на российских заводах, ничуть не хуже зарубежных аналогов.

Типы газовых котлов от Гефест

Оборудование Гефест соответствует всем требованиям, предъявляемым к отопительному оборудованию:

• Надежность — бесперебойную работу обеспечивает итальянская газовая автоматика.
• Простота конструкции — так как количество дополнительных узлов сведено к минимуму, поломки практически исключены.
• Простота в эксплуатации и обслуживании – все необходимые компоненты можно легко приобрести в ближайшем магазине отопительного оборудования.

Для отопления дома можно выбрать следующее оборудование:

• Навесные котлы- экономят место, в большинстве случаев имеют два контура и зависят от наличия электричества.
• Котлы напольного типа – самое производительное отопительное оборудование компании «Гефест», основное назначение которого – нагрев теплоносителя. Контур ГВС либо предусмотрен в базовой комплектации, либо изготавливается дополнительно, с использованием встроенного или выносного бойлера косвенного нагрева.

Все котлы Гефест вне зависимости от комплектации оснащены чувствительной итальянской автоматикой, которая продолжает работать даже при снижении давления газа до 4 мбар.

Навесные котлы

Компания специализируется на производстве мощных наружных блоков, поэтому навесные котлы представлены всего в нескольких модификациях. Среди них:

Монтаж навесного котла Гефест осуществляется с помощью анкерных болтов, входящих в комплектацию. Для подключения предусмотрены краны на два контура отопления (центральный и «теплые полы») и ГВС.

Уличное оборудование Гефест

Напольные агрегаты (по сравнению с навесными котлами), хотя и не обладают большей частью функциональности, но отличаются высокой производительностью и надежностью. Популярны следующие модификации:

Технические характеристики напольного котла Гефест предполагают подключение к классическому дымоходу. Традиционно используются открытая камера сгорания и атмосферная горелка. Бытовой газовый напольный котел «Гефест» проточного типа можно использовать исключительно для нужд горячего водоснабжения.

Эксплуатационные характеристики

Как уже отмечалось, обслуживание котла не требует больших затрат денег и сил. Осуществляется быстро за счет простоты конструкции и свободного доступа к узлам. Услуга может потребоваться в следующих случаях:

В бездымных котлах устанавливаются датчики обратной тяги для предотвращения самопроизвольного погасания пламени, а также используется другое контрольное оборудование.

Падение давления газа, или уменьшение объема теплоносителя может привести к срабатыванию автоматики и подаче сигнала аварийной остановки. Электромагнитный клапан котла перекрывает подачу газа и тем самым предотвращает скопление взрывоопасных веществ в помещении.

Продолжительность работы котлов во многом зависит от установленной гидравлической группы котла. Умягчение воды и удаление крупных частиц и отложений кальция защищает теплообменник от перегрева и продлевает срок его службы.

Почему тухнет напольный котел Гефест

Одной из самых частых проблем владельцев котлов Гефест, судя по отзывам, остается неисправность, из-за которой гаснет пламя. Что может быть причиной затухания?

• Нарушение технологии монтажа коаксиального дымохода – следствием несоблюдения требований является повышенный объем скапливающихся в дымоходе дымовых газов, что приводит к самопроизвольному затуханию в результате срабатывания автоматики.
• Ветер — котлы с закрытой камерой сгорания не могут погаснуть даже от сильного порыва ветра, так как в конструкции предусмотрен клапан обратной тяги газа. Для теплогенераторов с открытой камерой сгорания такой датчик не предусмотрен (можно приобрести и установить отдельно).
• Нарушение условий эксплуатации- если гаснет запальник, то причина не всегда в неисправности автоматики, возможно проблема со скачками напряжения или подачей газа. Для энергозависимых моделей рекомендуется установка ИБП и стабилизатора давления.

Котлы Гефест легко ремонтируются, имеют взаимозаменяемые узлы, которые почти всегда есть на складе. Стоимость станции в 2-3 раза дешевле немецких или чешских аналогов, что делает станции наиболее привлекательным оборудованием бюджетной серии.

Монтаж и монтаж газового котла Гефест

Монтаж газового котла Гефест Таганрог осуществляется специализированной строительно-монтажной организацией в соответствии с утвержденным проектом.

Помещение, в котором установлено устройство, должно иметь свободный доступ воздуха снаружи и вентиляционный колпак у потолка.

После завершения монтажа котла, заполнения его и системы отопления водой работники местного газового управления должны отрегулировать и проверить работу автоматики безопасности и контроля температуры, а также проверить герметичность всех резьбовых соединений на газопровод аппарата и до него.

Рис.5. Схема установки и монтажа котлов Гефест 905:00

1. Воздухоотвод, 2. Дымоход, 3. Котел, 4. Проушина, 5. Шпилька, 6. Клемма винт, 7. Клемма

Минимально допустимые расстояния от элементов фасада здания до края патрубка дымоходного канала должно быть:

— под окном 0,2 м;
— рядом с окном 0,2 м;
— над уровнем земли 0,5 м.

Сброс продуктов горения в подъезды, закрытые балконы, крытые переходы и лоджии не допускается.

Стальной газовый котел Гефест Таганрог должен устанавливаться вместе с только трубами канала и поставляемым с ним терминалом, при этом монтаж должен производиться строго в соответствии с разделом 6 настоящей инструкции.

Для обеспечения необходимой длины воздуховода и дымохода их укорачивают ножницами или ножовкой по металлу или удлиняют насадками соответствующего диаметра.

Котлы устанавливаются у стен без горючего покрытия. Перед ними должен быть проход шириной не менее 0,5 м.

Расширительный бачок расположен в самой высокой точке системы. Система отопления должна быть установлена ​​сверху. Поверхность нагревательных приборов определяется расчетным путем.

Во избежание получения большого гидравлического сопротивления системы не рекомендуется занижать диаметры трубопровода. Схема подключения котла к системе отопления показана на рис. четыре.

Удалите консервирующую смазку и протрите машину сухой тканью.

На газовой трубе перед котлом необходимо установить газовый кран, перекрывающий доступ газа к устройству. Муфты труб должны быть точно подогнаны к месту установки фитингов. Соединение не должно сопровождаться взаимным напряжением между трубами и узлами устройства.

Монтаж котлов Гефест с коаксиальным трактом производится в следующей последовательности согласно рис. 5:

Прислоните блок кольцевым выступом на задней стенке к внешней стене помещения и отметьте на стене место отверстия. Пробейте горизонтальное отверстие диаметром на 10-20 мм больше диаметра воздуховода.

Установите патрубок воздуховода 1 по оси отверстия горизонтально так, чтобы конец был заподлицо с внутренней плоскостью стены, выступал наружу на 50 ± 5 мм и зафиксируйте патрубок во избежание его деформации.

Отрегулировать длину трубы дымохода. Длина трубы дымохода должна быть на 100 ± 5 мм больше длины трубы воздуховода.

Полость между стенками скважины и трубами заполнить раствором или монтажной пеной.

Установите устройство кольцевым выступом на его задней стенке на конец патрубка воздуховода так, чтобы поверхность верхней крышки была горизонтальной, и отметьте на стене места расположения крепежных штифтов 5 с помощью проушин 4. Проделайте в стене отверстия глубиной не менее 70 мм и диаметром не менее 10 мм, установите в них шпильки таким образом, чтобы обеспечить прочность уплотнения.

Закрепите котел на шпильках с помощью шайб и гаек. Котел должен быть установлен ВЕРТИКАЛЬНО.

Наденьте патрубок дымохода на дымоход прибора, установите наконечник на патрубок воздуховода и дымохода и закрепите его винтами.

Установка котла Гефест с раздельными каналами подачи воздуха и дымоудаления

При реализации варианта для исключения влияния обратной тяги необходимо обеспечить присоединение каналов воздуховода и дымохода ниже точки подключения к ним от соответствующих каналов подачи воздуха и дымоудаления агрегата.

При реализации варианта с индивидуальной подачей воздуха через наружную стену (рис. 7) необходимо использовать участок воздуховода с наконечником, поставляемым производителем.

При проветривании помещения (кухни), под окном которого установлен котел, необходимо открывать только окно. Открывать окно не рекомендуется. Категорически запрещается устанавливать запорную арматуру на стояке, идущем от аппарата к расширительному бачку.

После установки проверить газовые и водяные коммуникации котла на герметичность. Проверить герметичность соединений газопровода мыльной эмульсией. Запрещается использовать огонь для обнаружения утечек газа.

Рис.4. Схема подключения газового котла Гефест к системе отопления с естественной циркуляцией теплоносителя

1. Котел, 2. Расширительный бак, 3. Подающий трубопровод, 4. Обратный трубопровод, 5. Сигнальная трубка, 6 . Сливной клапан, 7.8. Клапаны для регулирования отопления и горячего водоснабжения, 9.10. Приборы отопления, 11. Горячее водоснабжение, 12. Водоснабжение

Монтаж воздуховода через наружную стену осуществляется следующим образом:

В наружной стене здания пробить горизонтальное отверстие диаметром 10-20 мм. мм больше диаметра воздуховода.

Для варианта с воздуховодом через заднюю стенку разметка выполняется по установленному котлу, чтобы кольцевой выход прибора входил в патрубок воздуховода.

Для варианта с воздуховодом через верхнюю крышку — по проекту.

Установите патрубок воздуховода горизонтально по оси отверстия так, чтобы конец выступал над внутренней поверхностью стены на 5-10 мм или на 50 мм, а снаружи на 50 мм (для крепления наконечника). Закрепите воздуховод, чтобы предотвратить его деформацию.

Заполнить полость между стенками отверстия и воздуховода раствором или монтажной пеной.

Установите блок и подсоедините воздуховод.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________________

___________________________________________________________

___________________________________________________________

____________________________________________________________________________

Операция и ремонт котлов

PANTHERA PANTHER SKAT SKAT. Он не требует больших затрат на оборудование и топливо, позволяя поддерживать тепло в доме даже вдали от газовых магистралей. Наиболее доступными являются классические водогрейные котлы.

Одним из отечественных производителей, поставляющих отопительное оборудование, является Новосибирская металлообрабатывающая компания. За 20 лет работы ее высококвалифицированные специалисты разработали широкий модельный ряд твердотопливных котлов.

Водогрейные котлы Гефест

Продукция НМК изготавливается на современном оборудовании из высококачественных материалов. В него входит отопительное оборудование и изделия из металла, в частности, различные печи и котлы, отличающиеся конструкцией, назначением и стоимостью.

Серия водогрейных котлов Сибирь включает модельный ряд Гефест, предназначенный для обогрева домов площадью до 300 м2 с автономной системой отопления с естественной или принудительной циркуляцией.

Эти стальные твердотопливные установки ничем не уступают зарубежным аналогам по производительности и качеству. Кроме того, котлы имеют привлекательный современный дизайн. Вместительная топка позволяет производить как фронтальную, так и верхнюю загрузку.

Вода из обратки поступает в патрубок в нижней части и циркулирует в водяной рубашке и по трубам, после чего выходит в верхний патрубок. Внутри корпуса расположена топка, в которой сгорает топливо, нагревая стенки, крышку и дно, от которых тепловая энергия передается воде.

Подача воздуха в зону горения регулируется вручную, либо дополнительно можно приобрести регулятор тяги. В комплект входит ТЭН, который можно использовать для нагрева воды в системе отопления одновременно со сжиганием топлива или отдельно. №

Особенности конструкции делают котлы простыми в эксплуатации и экономичными. Кроме водяной рубашки предусмотрены системы теплообменников внизу и на выходе, в зоне максимальной температуры нагретых газов.

Куртка из базальтового волокна под слоем обшивки с полимерным покрытием обеспечивает максимальную теплоизоляцию, что повышает эффективность. В качестве топлива можно использовать уголь, бурый уголь или дрова. Продолжительность горения от 6 до 8 часов.

Такой недорогой твердотопливный котел простейшей конструкции с минимальным набором автоматики имеет положительные отзывы и позволяет успешно отапливать небольшой хорошо утепленный дом. Производитель дает гарантию 36 месяцев, заявленный срок службы 10 лет.

Как выбрать котел для дома

Решив купить твердотопливный котел, необходимо определиться с необходимой мощностью агрегата. Если его будет недостаточно, поддерживать комфортную температуру на морозе не получится. При слишком большой мощности тепловыделение будет избыточным, котел может перегреться и даже выйти из строя.

Для эффективного использования топлива тепловая мощность котла должна соответствовать теплопотерям. Потери тепла происходят через окна, двери, крыши, стены, полы, вентиляционные системы.

Следовательно, этот показатель зависит от теплопроводности материалов, из которых они изготовлены. Кроме того, большое значение имеет температура на улице. Чем она ниже, тем больше охлаждается помещение.

Для каждого материала существует определенный показатель сопротивления теплопередаче. Чем она выше, тем лучше материал сохраняет тепло. Эти индикаторы можно найти в руководствах по строительству. Расчет основан на данных о погоде.

Выберите самую холодную неделю года в этом регионе и рассчитайте среднюю температуру. Это позволит подобрать такую ​​мощность котла, которая будет обеспечивать тепло в доме даже при минимальных температурах. На основании исходных данных рассчитываются потери тепла для каждой поверхности в доме.

Совет! Расчет требуемой мощности котла должен производить грамотный инженер-теплотехник. Но вы можете рассчитать его примерно зная, что при высоте потолка 2,7 м на 10 м2 должен приходиться 1 кВт.

Чтобы более экономно расходовать топливо, важно обеспечить качественную теплоизоляцию дома. Для снижения теплопотерь необходимо утеплить стены, крышу и полы, обеспечить гидроизоляцию, установить качественные окна.

Установка и подключение котла

• Поскольку используется электрооборудование, котел необходимо заземлить.
• Теплоносителем в системе отопления может быть как очищенная вода, так и антифриз (не содержащий этиленгликоля). Вода проходит специальную обработку для предотвращения образования накипи.
• Черновой пол должен быть подготовлен с учетом веса котла. Для защиты напольного покрытия из горючих материалов необходимо покрыть площадь пола в радиусе не менее 50 см вокруг котла защитным стальным листом с асбестовой облицовкой. Если основание пола не каменное, рекомендуется установить кирпичную площадку в четверть кирпича.
• Отступы от стен — 500 мм, до потолка — 1200 мм, со стороны двери — 1250 мм.
• На выходе из котла должен быть установлен предохранительный клапан.
• Система отопления должна предусматривать полное удаление воздуха, а также возможность полного слива теплоносителя.
• Для устройства дымохода рекомендуются теплоизолированные трубы из нержавеющей стали. Можно использовать кирпичный дымоход.
• В системах с принудительной циркуляцией насос ставится параллельно на случай отключения электроэнергии.
• В верхней части системы находится расширительный бачок (для открытой системы) или группа безопасности из манометра, предохранительного клапана и воздуховыпускного отверстия (для закрытой системы).

Правила эксплуатации

Для растопки котла используйте бумагу, щепу, сухие дрова. Положив их на решетку, они поджигают ее и дают разгореться. После этого можно залить основное топливо слоем 5-6 см, а через 20 минут добавить еще. Необходимо выдерживать толщину слоя около 15 см.

Когда вода в системе прогреется до нужного уровня, можно уменьшить подачу воздуха, закрыв заслонку на дверце зольника. Для того чтобы котел дольше горел ночью, необходимо очистить колосниковую решетку, удалить золу и шлак, после чего поджигают топливо и уменьшают тягу, закрывая заслонку.

Использование ТЭНа не позволит температуре теплоносителя упасть до критического уровня.
