В нынешнее время высоких технологий появилось очень много разнообразных средств автоматизации, благодаря которым можно эксплуатировать котельное оборудование, уделяя ему минимум внимания. Однако, большинство из них питаются электроэнергией, а это не всегда удобно.

Ситуация, когда вместе с отключением электричества в доме пропадает и тепло, — не редкость. Причина этому — отключение отопительной установки автоматикой. Но существуют и простые средства автоматизации, которым не требуется электроэнергия, например, автоматический регулятор тяги для твердотопливных котлов с механическим приводом.

Устройство и принцип действия

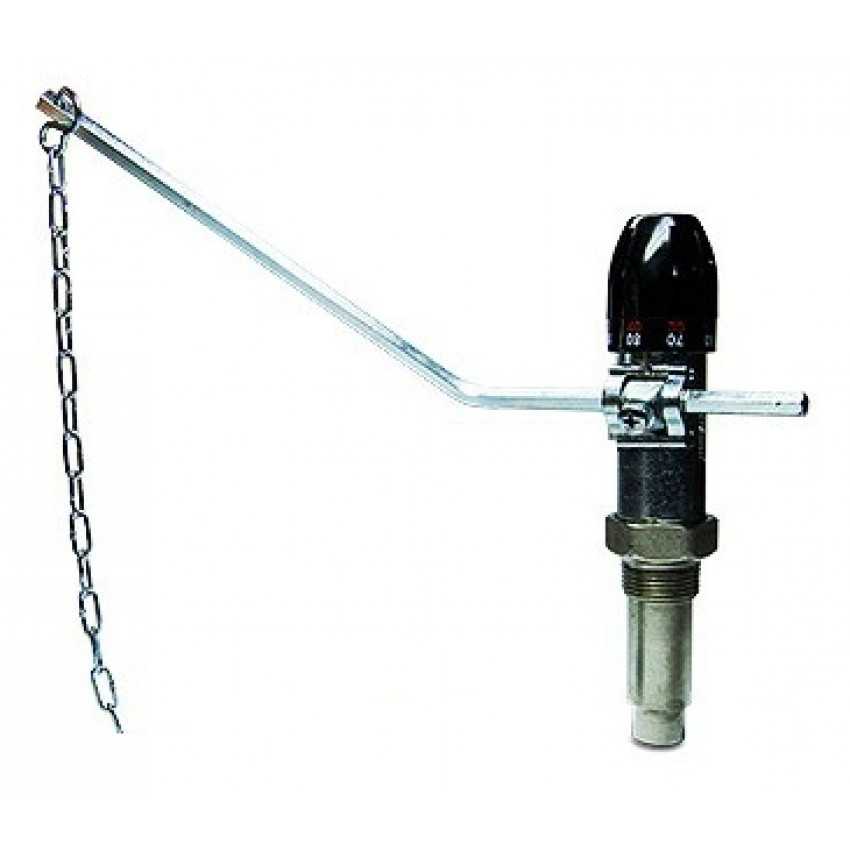

Конструкция изделия довольно проста, в этом можно убедиться на примере термостатического регулятора RT 10, изображенного на рисунке.

1 – рукоять установки желаемой температуры; 2 – шток; 3 – исполнительный механизм; 4 – направляющая; 5 – корпус прибора; 6 – гильза погружная; 7 – термочувствительный элемент; 8 – пружина; 9 – рычаг цепного привода; 10 – цепь; 11 – винт крепления рукояти; 12 – винт крепления рычага.

В зависимости от того, какая конструкция твердотопливного котла, регулятор устанавливается сверху, на фронтальной или боковой панели в специальное посадочное место водяной рубашки, чтобы погружная гильза изделия контактировала с теплоносителем. Находящийся в ней термочувствительный элемент заполнен жидкостью или газом, расширяющимися при нагревании.

Когда температура теплоносителя начинает расти, термоэлемент через шток воздействует на исполнительный механизм, который опускает рычаг цепного привода. Цепь, закрепленная одним концом на рычаге, а другим – на воздушной откидной заслонке зольной камеры, начинает прикрывать эту заслонку. Таким способом подача воздуха через зольник в топку ограничивается, а интенсивность горения уменьшается. Как только температура воды в рубашке котла упадет, термоэлемент посредством исполнительного механизма, рычага и цепного привода снова откроет дверцу и подача воздуха возобновится.

Технические параметры

Выбирая терморегулятор для котла, нужно знать несколько технических параметров, которыми характеризуются эти средства автоматизации:

  • Диапазон температур воды, в которых может работать термоэлемент.
  • Рабочий ход рычага цепного привода в мм, его надо сопоставить с перемещением дверцы зольника от полного закрытия до максимального открытия. Рабочего хода привода регулятора должно хватать для полного распахивания заслонки, иначе котел может не набирать свою тепловую мощность.
  • Максимальный вес дверцы, с которым сможет работать регулятор. Если воздушная заслонка вашего теплогенератора весит больше, чем может тянуть цепной привод, то такое изделие вам не подойдет, следует искать модель с большим усилием на подъем. Также стоит проверить, входит ли в подъемное усилие вес самого привода или его надо посчитать отдельно.
  • Максимальная температура теплоносителя.
  • Диаметр (в дюймах) резьбового присоединения посадочного места.

Представленный в качестве примера регулятор тяги для котла RT 10 сконструирован таким образом, чтобы замену или ремонт исполнительного механизма можно было производить без опорожнения водяной рубашки отопительной установки. Это реализовано за счет съемной погружной гильзы. В изделиях других производителей такой опции может и не быть, тогда для замены придется сливать воду из всей системы отопления и котельного бака.

Инструкция по настройке

Термостатические регуляторы тяги имеют 2 вида разметки для работы в различных положениях. На приборе RT 10 шкала красного цвета предназначена для работы в горизонтальном положении, желтая разметка – для вертикального. Настройка изделия выполняется в таком порядке:

  • Перед началом настройки нижний конец цепи надо отсоединить от воздушной заслонки, чтоб она свободно свисала вниз, а винт – фиксатор рукояти — ослабить.
  • Выбрав цвет шкалы в соответствии с ориентацией термостата в пространстве, выставить по ней значение желаемой температуры.
  • Разжечь теплогенератор и прогревать его, контролируя температуру теплоносителя по котельному термометру.
  • Когда температура воды в рубашке достигнет значения, на которое выставлен регулятор тяги, надеть конец цепи на дверцу зольника. Следует убедиться, что цепь натянута, свободный ход не должен превышать 1 мм. После этого можно рукоятку зафиксировать с помощью винта.

После настройки нелишним будет проверить работу термостатического регулятора, изменяя температуру рукоятью и сравнивая ее с показаниями термометра. При этом надо учитывать, что в твердотопливных котлах присутствует явление инерционности. Это значит, что после прикрывания дверцы зольника рост температуры теплоносителя остановится не сразу, поскольку дрова или уголь в топке не могут потухнуть в один момент. Надо выждать какое-то время, в течение которого показания термометра стабилизируются.

Заключение

Регулятор тяги  для твердотопливного котла– это простейшее средство автоматизации, полностью энергонезависимое. Это его главное достоинство наряду с невысокой стоимостью. Недостаток же заключается в невысокой точности регулировки температуры воды в рубашке отопителя, что на бытовом уровне не играет большой роли, поскольку регулировка системы по температуре теплоносителя является косвенной. Прямое регулирование – это работа по температуре воздуха, что реализовывается более сложными средствами автоматизации.

Как установить регулятор тяги на котел: схема установки

Неоднородное и сложное понятие, включающее в себя несколько факторов, является сила тяги. Этот параметр должен находиться на высшем уровне для того, чтобы аппарат работал стабильно. На то, как генерируется энергия, и горит топливо оказывает влияние нормативное отклонение показателей силы тяги. Чаще всего хозяева твердотопливных котлов сталкиваются с такой проблемой, если наблюдаются нарушения в монтажных работах. Предусмотрительные люди вместе с оборудованием приобретают регулятор тяги для того, чтобы не сталкиваться с такой проблемой.

Содержание статьи

  • Как правильно установить регулятор тяги на котел
    • Что потребуется для установки
    • Схема установки регулятора
  • Как настроить регулятор после установки
  • Как правильно выбрать регулятор тяги
  • Функции оборудования

Как правильно установить регулятор тяги на котел

Термостат один из самых главных элементов в регуляторе тяги. Он находится внутри цилиндрического корпуса, он имеет механическую связь с рычагом и цепочкой. Термостат имеет вид герметичной колбы, внутри нее термочувствительная жидкость, которая расширяется во время нагревания. Элемент находится непосредственно с той стороны, которая контактирует с оборудованием.

Что потребуется для установки

Для установки регулятора тяги в твердотопливный котел потребуется:

  • самодельный или приобретенный регулятор тяги;
  • твердотопливное оборудование;
  • инструменты;
  • саморезы.

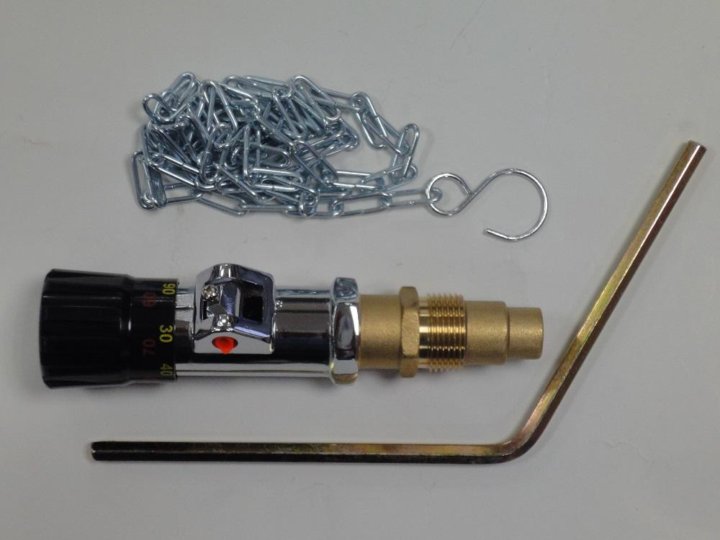

Схема установки регулятора

Регулятор соединяется со штуцером в котле внутренней и наружной резьбой. Для уплотнения резьбы используется специальный герметик. В зависимости от того куда направлен наконечник стерженька производится установка прибора.

Транспортировочную трубу изготовленную из пластика убирают из оборудования. На ее место передней стороной устанавливается шестигранный рычаг. В нем не должно быть отверстия. Во время затягивания винта при фиксации стерженька необходимо следить за тем, чтобы его плечо находилось близко к горизонтально расположенному шестиграннику, а противоположный конец должен располагаться выше цепи котловой дверцы. В отверстие рычага регулятора вставляется большой крючок, который неподвижно соединен с цепочкой. Свободный крючок должен соединить оставшийся конец цепочки. После этого проверяется (с помощью поворота кнопки), свободно ли двигается рычаг и цепочка. Если устанавливать регулятор горизонтально, то необходимо выравнивать его по белой шкале. По красной шкале ориентируются при установке прибора в других положениях.

Важно! Устанавливать прибор необходимо именно так, как написано в инструкции, среднего решения не должно быть ни в коем случае.

Как настроить регулятор после установки

Для того чтобы правильно настроить прибор после его установки необходимо в точности следовать пошаговой инструкции:

  1. Дверцу котла открыть и не закрывать цепочкой. Это делается для того, чтобы впустить воздух.
  2. Винт-фиксатор на регулировочной рукоятке ослабляется.
  3. Рукоятка вставляется на необходимый температурный режим, к примеру, 650С.
  4. Ведется наблюдение за термометром на твердотопливном котле после того, как отметка достигнет 650С необходимо присоединить цепной провод к заслонке. Главное, полностью не закрывать заслонку. Она всегда должна находиться приоткрытой на пару миллиметров.
  5. Затягивается винт-фиксатор.

Важно! У цепочки есть свободный ход, но он не должен превышать 1 мм.

После этого прибор проверяется во всех режимах, даже на самом максимальном. Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть. Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы.

Уголь или дрова угасают постепенно поэтому твердотопливным термогенераторам необходимо чуть больше времени для остывания, чем другому аналогичному оборудованию.

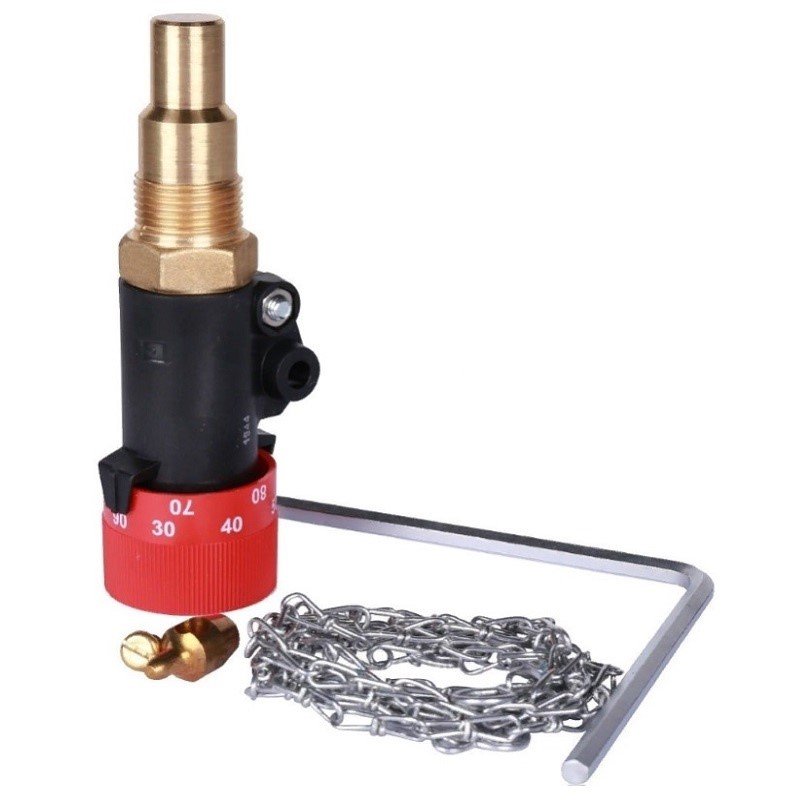

Как правильно выбрать регулятор тяги

Современный рынок предлагает большое количество моделей твердотопливных котлов. Но не все они оснащены автоматикой. В таких моделях гильза вмонтирована прямо в теплообменник. Такие котлы обязательно нужно укомплектовать регулятором тяги.

Для того чтобы правильно выбрать механический прибор тяги необходимо придерживаться следующей инструкции:

  1. Для успешного поднятия створки нужно, чтобы ее вес и мощность термостата соответствовали.
  2. Температурный диапазон должен быть в пределах 60-800С.
  3. Рычаг должен иметь угол поворота такой, чтобы хватило полностью закрыть и открыть створку.
  4. Резьба в котле и регуляторе тяги должны соответствовать друг другу, чтобы их можно было соединить.

Внимание! Гильза на оборудовании может быть расположена сверху или сбоку, поэтому очень важно выбирать регулятор с правильным режимом работы. Разработаны модели, у которых работа может производиться в любом положении.

Функции оборудования

В котле с твердым топливом температура играет очень важную роль, поэтому нужен терморегулятор. Такое оборудование оснащено водяной рубашкой. Для того чтобы вода в агрегате не закипела в него необходимо вмонтировать автоматический или механический регулятор тяги.

Если в таком оборудовании закипит вода, то оно может взорваться, так как происходит повышение давления. При установлении механического регулятора придется постоянно за ним наблюдать. Если установить автоматическое оборудование на твердотопливный котел, то человеческого вмешательства не потребуется.
