МАЗ-5334: краткий обзор, характеристики, модели
Очень часто инженеры стремятся к тому, чтобы их детище было максимально многофункциональным и имело возможность эксплуатироваться в различных погодных условиях, выполняя при этом широкий спектр задач. Если это утверждение спроецировать на существующие ныне современные грузовые автомобили, то одной из таких универсальных машин является МАЗ-5334, технические характеристики, грузоподъемность которой будут подробно рассмотрены в данной статье.
Историческая справка
Этот известный автомобиль производился работниками Минского автомобильного завода в период с 1977 по 1990 год. За счет своих технических возможностей машина нашла свое широкое применение во всех сферах народного хозяйства. Грузовик по своей сути является усовершенствованным вариантом МАЗ-5335 и создан для монтажа на базе шасси разнообразных кузовов или надстроек. В наше время машина уже не выпускается, однако его вполне можно приобрести у других людей по достаточно приемлемой цене.
Кабина
МАЗ-5334 оснащен продуманной с технической точки зрения водительской кабиной. Ее внешние углы скругленные, что положительно влияет на аэродинамические показатели. Основные фары расположены не на корпусе кабины, как у многих других моделей, а на бампере. Радиатор надежно закрыт стальной решеткой, отверстия которой достаточно широки для того, чтобы обеспечивался требуемый приток охлаждающего воздуха. Также кабина имеет пару ветровых стекол, которые разделены между собой специальной вертикальной перегородкой. Такая конструктивная особенность обеспечивает сохранность стекла с водительской стороны даже в том случае, если пассажирское стекло будет полностью разбито.
Руль водителя расположен практически вертикально. Кресло же оснащено амортизирующим механизмом, который эффективно нейтрализует любую тряску во время езды по нервным трассам. Ощущение какой-либо жесткости кресла полностью отсутствует.
Приборная панель имеет встроенные в нее датчики, сигнализирующие водителю обо всех имеющихся параметрах: скорости движения, давлении в гидравлической системе и прочее. Между окном и приборной поверхностью имеется большое пространство, которое позволяет складировать туда различные предметы и детали, чем активно пользуются все водители.
Основные показатели
МАЗ-5334, технические характеристики которого будут приведены ниже, на практике использовался в качестве автомобильного крана, топливозаправщика, самосвала, тягача, буровой установки, бетоновоза, аварийно-спасательной мастерской, машины для перевозки людей.
Основными техническими параметрами машины являются следующие:
- Габариты в метрах — 7,14 х 2,5 х 2,65.
- Колесная формула — 4 х 2 (ведущими являются задние колеса).
- Показатель грузоподъёмности – 8200 кг.
- Полный вес груженой машины – 15 225 кг.
- Допускаемая масса загруженного прицепа – 13 000 кг.
- Максимальная скорость движения – 85 км/ч.
- Время, требуемое для разгона до скорости 60 км/ч – 50 секунд.
- Потребление топлива – на каждые 100 км пути требуется 22 литра.
Мотор и КПП
МАЗ-5334 оборудован шестицилиндровым низкооборотным V-образным двигателем ЯМЗ-236, мощность которого колеблется в пределах 150-300 лошадиных сил. В некоторых случаях допускалась установка ЯМЗ-238, который вполне мог выдавать до 420 лошадиных сил при сохранении того же числа оборотов.
Коробка переключения передач производилась трехходовой, пятиступенчатой. В ней 2-я и 3-я, а также 4-я и 5-я скорости были полностью синхронизированы. Для обеспечения устойчивой и длительной работы двигателя применялся шестисекционный ТНВД со встроенной муфтой опережения впрыска.
Обзор модификаций
МАЗ-5334 в исполнении «автокран» оснащался специальными выносными опорами и подвеской торсионного типа. В качестве грузоподъемного оборудования применялись как невыдвижные, так и телескопические стрелы. С целью увеличения высоты подъема применялись гуськи. Управление стрелой происходило из кабины машиниста, которая, в свою очередь, располагалась на поворотной платформе. Показатель грузоподъёмности такой машины составлял 12 500 кг. Работу оператора облегчало наличие таких дополнительных датчиков, как:
- Измеритель угла крена машины и сигнализатор положения стрелы.
- Датчик, оповещающий об опасном напряжении.
- Ограничитель, предотвращающий попытку подъема/опускания груза, превышающего по собственному весу допустимый показатель.
МАЗ-5334 в исполнении «топливозаправщик» предназначался для перевозки большого количества топлива и проведения иных операций с ним (например, перекачки жидкости). На раму автомашины и шасси устанавливалась цистерна, насосы, система фильтрации, трубопроводы, контрольно-измерительные приборы.
В завершение хотелось бы сказать, что МАЗ-5334 (фото машины приведено в статье) и по сей день в состоянии выполнять поставленные перед ним задачи, хотя его уже успешно заменили более молодые современные аналоги.
fb.ru
технические характеристики (расход топлива, грузоподъемность, сцепление), цена, фото, видео
Один из многих грузовых автомобилей прошлого – это МАЗ 5334, о котором пойдёт речь. Популярный грузовик на некоторое время станет предметом нашего исследования. Точнее его технические характеристики. Тем, кто интересуется автомобилями прошлого века, советского производства, наверняка будет интересна грузоподъёмность машины, расход топлива и цена по которой сегодня автокран предлагается к продаже.
МАЗ 5337: технические характеристики (двигатель, расход топлива, электросхема), цена, фото, видео.
ГАЗ 33106 и его технические характеристики тут.
Всё о грузовике КамАЗ 65116 читайте в публикации.
МАЗ 5334 технические характеристики
Грузовик с колёсной формулой 4х2 имел следующие габариты:
- Длина машины 7140 мм.
- Её ширина составляла 25000 мм.
- Показатели автокрана по высоте не превышали значения 2650 мм.
Автомобиль МАЗ 5334 фото, которого вы видите, в полном снаряжении мог преодолеть 25% подъём. Показатели скорости установлены на отметке 85 км/час. Автомобиль за 50 секунд развивал «крейсерскую» скорость 60 км/час.
Грузоподъемность МАЗ 5334, по документам, составляла 8,2 тонны, а масса буксируемого прицепа или полуприцепа с грузом была в пределах 13 тонн.
Высокую грузоподъемность и приличные ходовые качества автокрану МАЗ 5334 обеспечивает дизельный агрегат Ярославского моторного завода (ЯМЗ). Это силовой дизельный агрегат, ЯМЗ-236, мощностью 150-300 л. сил V- образного исполнения на 6 цилиндров. При необходимости увеличения грузоподъёмности на эту модель устанавливали другой, более мощный дизель, ЯМЗ-238 который мог выдавать «на гора» 235-420 л.с. при аналогичных оборотах.
Силовой дизельный агрегат отлично уживался с МКПП производства Ярославского завода. Это 5-ти ступенчатая трёхходовка с синхронизированными 2 и 3, 4 и 5 скоростями. ЯМЗ-236. Расход топлива МАЗ 5334 на 100 километров пути составлял 22 литра солярки.
Для кратковременного разобщения силового агрегата с механизированной коробкой передач на 5334 модели устанавливалось сцепление с периферийными нажимными пружинами.
Нужно сказать, что применялось двухдисковое фрикционное сцепление на МАЗ 5334, которое чётко и без сбоев взаимодействовало с МКПП автомобиля и дизельной установкой.
Рассматривая эклектическую часть автомобиля, отметим, что она по тем временам была на высоком уровне. Электросхема МАЗ 5334 включала в себя 24-вольтовую систему электрического оборудования.
На рассматриваемом нами автомобиле монтировались зарядные батареи типа 6СТ-182ЭМ или 6СТ-132ЭМ. Номинальное напряжение каждой из них составляло 12 В. При этом применялось последовательное соединение. Это позволяло на выходе получать рабочее напряжение в 24 В.
КамАЗ 54115: технические характеристики, цена, фото, видео.
Обзор газели полуприцепа читайте в этой статье.
Всё о КамАЗе 5410 здесь.
Цена МАЗ 5334
Давно прекращён выпуск автомобиля 5334 серии. Но машину можно часто встретить на наших дорогах.
Ещё встречаются предложения о продаже и объявления желающих приобрести автокран, оснащённый выносными опорами поворотного типа и надёжной торсионной подвеской.
Надёжное стреловое оборудование для подъёма различных грузов по сегодняшний день используется на строительных площадках. Многих интересуют машины этого типа грузоподъёмностью 12500 кг.
Сегодня цены на технику во многом зависят от года выпуска, состояния машины, наработанных моточасов и спроса на б/у модель 5334. Так машина 1991 года с наработкой 6700 моточасов предлагается за 390000,00 р. Средняя цена по России колеблется от 32500,00 до 453250,00 р.
Безусловно, сегодня можно приобрести современные краны более мощные во всех отношениях с высокой производительностью. Возникает вопрос, откуда предприятиям с небольшим оборотом взять деньги на новую дорогостоящую технику?
Не потому ли строительные организации предпочитают аренду кранов или приобретают при необходимости машины, давно сошедшие с конвейеров заводов, но ещё продающиеся в нашей стране.
Больше информации на сайте
spectechzone.com
Автокран КС-3577: технические характеристики, шасси
Автокран КС 3577 предназначен для выполнения погрузочных и разгрузочных работ разного типа. Он активно используется в строительстве и для организации производственных процессов в разных сферах. Тщательное продуманное устройство и конструкция автокрана КС 3577 позволили ему завоевать популярность во многих отраслях. Его можно использовать для перемещения железобетонных изделий, металлоконструкций, лесоматериалов и т. д.
Как устроен кран – конструкционные и эксплуатационные особенности
Автокран Ивановец КС-3577 смонтирован на двуосном шасси транспортного средства МАЗ-5334. Данная модель отличается от ранее выпущенных машин расширенным опорным контуром. Благодаря такой особенности кран имеет высшие грузоподъемные характеристики и лучшую устойчивость. Выдвижение опор данной модели спецтехники осуществляется механически.
Автокран КС-3577 на шасси МАЗ-5334
Для увеличения сферы применения автокрана КС 3577 он комплектуется решетчатым гуськом. Чтобы была возможность регулировки скорости передвижения грузов, грузовая лебедка оснащена аксиально-поршневым гидромотором. Благодаря его присутствию в конструкции крана управление максимально простое, все механизмы работают плавно и без сбоев. Существует возможность одновременного выполнения нескольких операций.
Компактность и маневренность машины обеспечивается наличием двухсекционной телескопической стрелы. Она состоит из стационарной и подвижной частей. Последняя выдвигается на длину до 6 м при помощи гидроцилиндров.
Поворотная часть крана состоит из нескольких частей:
- редуктора;
- гидравлического мотора;
- колодочного тормоза с гидрозамыкателем.
Устройство автокрана КС 3577 обеспечивает возможность вращения ее поворотной части вручную при помощи специальной рукоятки. Она соединяется с рамой машины роликовым опорным кругом. Гидропривод крана создан по типу разомкнутой схемы циркуляции жидкостей в системе. В его конструкции присутствует гидромоторы, гидроусилители, аксиально-поршневой насос.

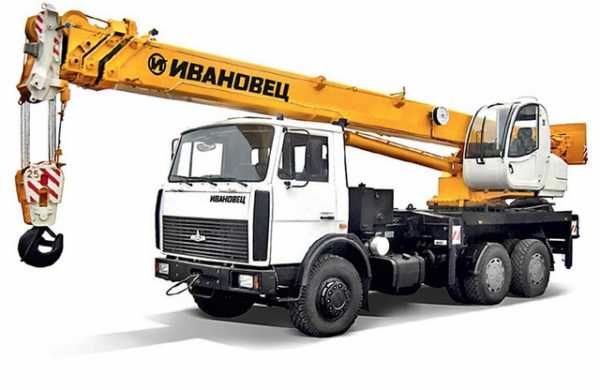

Автомобильный стреловой кран КС-3577-3-2
Другие конструкционные характеристики автокрана КС 3577
Кабина автокрана КС 3577 установлена на его поворотной платформе. Она облицована декоративным материалом, с теплоизоляцией, что обеспечивает комфортность пребывания машиниста внутри. Кабина имеет два окна, которые открываются наружу. Присутствует много дополнительного оснащения:

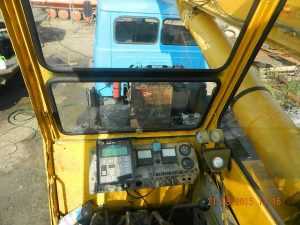

Кабина оператора автокрана Ивановец КС-3577 изнутри
- стеклоочистители;
- плафон для установки освещения;
- вентилятор;
- карман для документов;
- козырек для защиты от солнца;
- ящик для аптечки;
- отопительный прибор.
Автокран КС 3577 имеет эффективную электросеть, рассчитанную на напряжение 24 В. Данная модель спецтехники оснащена приборами, которые обеспечивают безопасность ее работы. Присутствуют ограничители по грузоподъемности, датчики усилий, вылетов стрелы, высоты подъема грузов и прочие механизмы. Безопасность работы крана обеспечивается наличием сигнализации приближения к линиям электропередач, приборами, которые указывают зону функционирования машины.
Грузовые характеристики автокрана КС-3577
Технические характеристики крана КС 3577
Технические характеристики автокрана КС 3577 представлены в следующей таблице:
| Колесная формула крана | 4х2 |
| Тип двигателя | На дизельном топливе |
| Модель двигателя | ЯМЗ-236-НЕ |
| Мощность двигателя | 230 л. с. или 169 кВт |
| Максимальная грузоподъемность | 14 т |
| Максимальный грузовой момент | 40 тм |
| Вылет стрелы | 3,2–13 м |
| Высота подъема основной стрелой | 9–14,5 м |
| Максимальная высота подъема с гуськом | 20500 мм |
| Длина стрелы | 8–14 м |
| Скорость подъема или опускания груза (номинальная – увеличенная) | 10–20 м/мин |
| Скорость передвижения крюковой подвески | 0,4–18 м/мин |
| Частота вращения | 1 оборот/мин |
| Скорость передвижения | 85 км/час |
| Габариты крана | 9,85х2,5х3,65 м |
| Размер опорного контура (вдоль и поперек) | 4,15х5,08 м |
| Масса крана | 15,7 т |
| Распределение нагрузки по осям: на переднюю на заднюю | 6,1 т 9,6 т |
| Допустимый температурный режим эксплуатации | От -40 до +40°С |
Видео по теме: Видеообзор на автокран 16 тонн КС-3577-3 на шасси МАЗ 5337
specnavigator.ru
Грузовой специальный автокран МАЗ 5334 (КС-3577)
 |
Грузовой специальный автокран МАЗ 5334 (КС-3577)
Технические характеристики
| Габариты, мм: длина ширина высота по кабине высота с тентом |
7040 2500 2480 2975 |
| База, мм | 3350+1250 |
| Колея, мм | 1820 |
| Дорожный просвет, мм | 330/355 |
| Радиус поворота, м | 10,2 |
| Масса, кг: в снаряженном состоянии с лебёдкой полная |
6700 10425 |
| Грузоподъёмность, кг: по шоссе по грунту |
5000 3500 |
| Допустимая масса буксируемого прицепа, кг: по шоссе по грунту |
6500 4000 |
| Двигатель: тип число цилиндров рабочий объём, см 2 степень сжатия мощность, л.с. |
ЗиЛ-131 8 5996 6,5 150 |
| Число передач | 5×2 |
| Колёсная формула | 6×6 |
| Размер шин | |
| Запас топлива, л | 2×170 |
| Скорость максимальная, км/ч | 90 |
| Запас хода, км | 850 |
| Глубина преодалеваемого брода, м | 1,4 |
| Тормозной путь со скорости 30 км/ч, м | 12 |
| Контрольный расход топл…рости 40 км/ч, л/100 км | 40 |
umit.passat-group.by
Автокран на базе МАЗ-5337 | технические характеристики | цена
Автокран на базе автомобильного шасси МАЗ-5337 производится заводом «Ивановская марка». Модель получила название КС-35715-2 Ивановец. Простота и легкость управления крановым оборудованием обеспечена использованием в конструкции гидравлического привода. Техника отличается плавностью хода и внушительной грузоподъемностью.
Автокран МАЗ-5337: технические характеристики
Для любой техники на базе автомобильного шасси отдельно рассматриваются параметры рабочего оборудования и технические данные автомобиля.
Общие параметры
- максимальная грузоподъемность — 17 т;
- максимальный грузовой момент — 48 т/м;
- тип стрелы — телескопическая двухсекционная;
- длина стрелы — 8000-14000 мм;
- длина гуська — 7000 мм;
- вылет стрелы — 1900-13000 мм;
- высота подъема груза (основная стрела) — 9100-14500 мм;
- высота подъема груза (основная стрела и гусек) — 21 600 мм;
- скорость подъема/опускания груза (максимум) для номинального груза — 9 м/мин;
- скорость подъема/опускания груза (максимум) с пустым крюком и грузом до 4,5 т — 18 м/мин;
- скорость посадки груза — 0,2 м/мин;
- частота вращения поворотного механизма крана — 2,5 об/мин;
- скорость передвижения машины своим ходом — до 60 км/ч;
- эксплуатационная масса крана с основной стрелой — 16,42 т;
- распределение нагрузки на покрытие через переднюю ось — 5,59 тс;
- распределение нагрузки на покрытие через заднюю ось — 10,83 тс;
- базовая колесная формула автомобильного шасси — 4х2;
- габаритные размеры в транспортном положении — 10000х2500х3850 мм.
Устройство
На базовом автомобиле МАЗ-5337, используемом под автокран, устанавливается дизельный шестицилиндровый силовой агрегат с V-образным расположением цилиндров Ярославского завода ЯМЗ-236М2. Мотор выдает 180 л.с./132 кВт рабочей мощности и максимальный крутящий момент 667 Нм.
В дополнение к двигателю устанавливается механическая пятискоростная коробка переключения передач. Передняя и задняя подвеска относятся к рессорному типу. Система рулевого управления снабжается гидравлическим приводом и гидроусилителем руля. Передняя ось — управляемая. Задняя — ведущая.
В качестве привода механизма стрелы используется гидравлический насос, подсоединенный к двигателю автомобильного шасси. Секция стрелы приводится в движение гидроцилиндром. Для увеличения длины базового оборудования производитель поставляет решетчатый удлинитель — гусек. Как на прочих моделях автокранов Ивановец здесь использован микропроцессорный ограничитель грузоподъемности. Электроника обеспечивает безопасность работы оператора и позволяет отслеживать:
- степень загрузки крана;
- длину и вылет стрелы;
- высоту подъема оголовка стрелы;
- фактическую массу груза на крюке;
- максимальную грузоподъемность при каждой величине вылета стрелы.
Кроме того, система позволяет ограничивать зону действия крана по заданным параметрам в условиях стесненного пространства города. В ограничитель встроена телеметрическая система памяти, регистрирующая рабочие параметры крана в течение всего срока его службы.
Технические характеристики автомобильного шасси МАЗ-5337
- грузоподъемность — 9850 кг;
- максимальная скорость движения — 86 км/ч;
- объем топливного бака — 200 л;
- удельный расход топлива при 60 км/ч — 21,5 л/100 км;
- полная масса автомобиля — 16 000 кг;
- распределение массы на переднюю ось — 6 000 кг;
- распределение массы на заднюю ось — 10 000 кг;
- распределение снаряженной массы на переднюю ось — 3950 кг;
- распределение снаряженной массы на заднюю ось — 2050 кг.
Габаритные размеры автомобильного шасси МАЗ-5337
- длина — 6830 мм;
- ширина — 2500 мм;
- высота — 2900 мм;
- длина рамы монтажная — 4675 мм.
Грузовысотные характеристики
Регулируемый вылет и подъем стрелы позволяет максимально продуктивно использовать автокран МАЗ-5337. Грузовысотные характеристики кранового оборудования меняются в зависимости от использования или неиспользования выносных опор. В российской практике выносные опоры используются постоянно.
Грузоподъемность стрелы колеблется в пределах 17-0,45 тонн при высоте подъема 2-22 метров и вылете 2-16 метров.
- грузоподъемность стрелы 8 м — 17-4,95 т;
- грузоподъемность стрелы 10 м — 11-3,3 т;
- грузоподъемность стрелы 12 м — 8-2,2 т;
- грузоподъемность стрелы 14 м — 5,5-1,6 т;
- грузоподъемность стрелы 14 м с гуськом 7 м — 1,95-0,45 т.
Получите выгодное предложение от прямых поставщиков:
Вам будет интересно
spectehnika-info.ru
Автокран КС 3577 – устройство и технические характеристики
Автокран КС 3577 – специальная техника легкого класса, предназначенная для работ по погрузке, выгрузке, а также строительных работ, в разных отраслях народного хозяйства.
Кран смонтирован на двухосном шасси автомобиля МАЗ-5334.
Автокран КС 3577Автокран КС 3577 быстро приводится в рабочее положение и не требует большого пространства для подъезда и работы. Технические характеристики машины позволяют перемещать любые тяжести: железобетонные изделия, металлопродукцию, лесоматериалы и прочие.
Применение трапецеидального опорного контура позволило повысить как максимальную грузоподъемность крана, так и грузоподъемность в рабочем диапазоне вылетов по сравнению с той же характеристикой крана КС-3571.

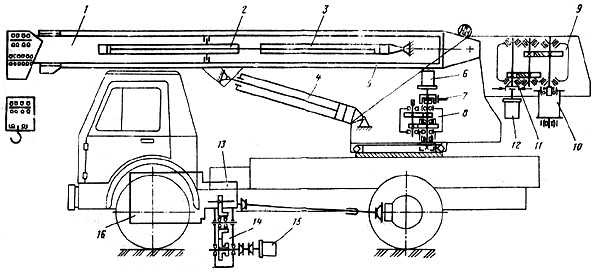

Устройство автокрана КС 3577
Устройство автокрана КС 3577Привод насоса 15 осуществляется от двигателя 16 автомобиля через коробку отбора мощности 14, установленную на коробке передач 13. Насос включают (отключают) рычагом, расположенным в кабине водителя и соединенным тягой с коробкой отбора мощности.
Телескопическая стрела состоит из неподвижной 5 и подвижной 1 секций. Выдвижение последней на длину 6 м осуществляется гидроцилиндрами 2 и 3, штоки которых соединены муфтой.
Для увеличения подстрелового пространства и высоты подъема крюковой подвески предусмотрен решетчатый гусек, выполненный из углового проката. Гусек можно перевозить на кране, для чего его поворачивают на 180° из рабочего положения и фиксируют рядом со стрелой.
Для удлинения гуська используется решетчатая вставка, выполнения из углового проката. Она имеет кронштейны для подсоединения к головной части подвижной секции стрелы и к гуську.
Механизм подъема стрелы предназначен для ее перемещения в вертикальной плоскости. Он представляет собой гидроцилиндр 4 двустороннего действия. Фиксация его штока в заданном положении осуществляется гидрозамком.
Грузовая лебедка включает в себя гидромотор 12, цилиндрический двухступенчатый редуктор 9, барабан 10 и нормально замкнутый ленточный тормоз 11 с гидроразмыкателем.
Механизм поворота состоит из гидромотора 6, двухступенчатого редуктора 8, нормально замкнутого колодочного тормоза 7 с гидроразмыкателем. На выходном валу редуктора установлена шестерня, входящая в зацепление с зубчатым венцом опорно-поворотного круга. Для вращения поворотной части крана вручную (с помощью рукоятки) промежуточный вал-шестерня имеет на конце квадратный хвостовик 5.
Поворотная платформа соединена с рамой однорядным роликовым опорно-поворотным кругом с внутренним зацеплением.
Кабина машиниста, установленная на поворотной платформе крана, облицована декоративным пластиком, теплоизолирована, имеет два открывающихся наружу окна. Она оборудована стеклоочистителем, вентилятором, плафоном для освещения, противосолнечным козырьком, ящиком для аптечки, карманом для документации. Кабина обогревается отопителем О30.
Гидропривод выполнен по разомкнутой схеме циркуляции рабочей жидкости и с комбинированным регулированием скорости путем дросселирования рабочей жидкости, изменения частоты вращения вала насоса и рабочего объема регулируемого гидромотора грузовой лебедки.
В гидроприводе использованы аксиально-поршневые насос и гидромоторы, секционные гидрораспределители и другие унифицированные гидроэлементы.
Электрооборудование автомобиля и крановой установки рассчитано на напряжение 24 В и состоит из приборов безопасности, освещения и сигнализации, а также контрольно-измерительных приборов.
Кран оснащен устройствами и приборами, обеспечивающими его безопасную эксплуатацию: ограничителем грузоподъемности, состоящим из релейного блока, панели сигнализации и датчиков усилий, вылета и длины стрелы; ограничителями высоты подъема и усилия затяжки крюковой подвески; указателями грузоподъемности и наклона крана; сигнализатором зоны работы, устройством оповещения о приближении к ЛЭП.
Технические характеристики автокрана КС 3577
| Базовое шасси: | МАЗ-5334 |
| Грузоподъемность, т: | 14 |
| Длина стрелы, м: | 14 |
| Мощность двигателя, л.с. | 230 |
| Частота вращения поворотной части, об/мин | 1 |
| Транспорная скорость, км/час | 86 |
| Выдвижение опор | механически |
| Двигатель | ЯМЗ-236НЕ2 |
| Колесная формула | 4х2 |
| Скорость посадки груза, м/мин | 0,4 |
| Скорость подъема (опускания) груза, м/мин | 10,0 |
| Грузовой момент, тм | 40 |
| Длина удлинителя, м | 7 |
| Масса в транспортном положении, т | 15,5 |
| Распределение нагрузки на дорогу, задние колеса, т.с. | 9,4 |
| Распределение нагрузки на дорогу, передние колеса, т.с. | 6,1 |
| Длина, мм | 9850 |
| Размер опорного контура вдоль и поперек оси шасси, м | 4,15 х 5,08 |
| Ширина, мм | 2500 |
| Высота, мм | 3650 |
Видео обзор автокрана КС 3577
tpscom.ru
МАЗ 5337 автокран Ивановец — технические характеристики
Автомобильный кран МАЗ 5337 начал выпускать Минский автомобильный завод в начале восьмидесятых годов двадцатого столетия. Область применения этого автокрана широка. Его используют для многих работ, связанных с разгрузкой и перемещением небольших грузов, например, строительных материалов, металлоконструкций.
Общее описание модели
Каждая модель автокрана Ивановец обладает своими, присущими исключительно ей, характеристиками. От них зависит, подойдет ли данный вид техники для выполнения тех или иных работ.
Технические характеристики автокрана МАЗ 5337 оказались способны полностью удовлетворить спрос потребителей, и его изготовление было начато заводом «Ивановская марка». Одна из моделей выпускалась под названием Ивановец КС 35715.
Автокраны МАЗ 5337 отличаются, прежде всего, компактностью, высокой маневренностью, простотой и легкостью управления. Они удобны для работы в городских условиях, недоступных для более мощной техники. Здесь они могут передвигаться свободно. Плавный ход, высокая грузоподъемность делают эту модель востребованной.
Кабина водителя оборудована удобным сиденьем с возможностью:
- изменения его высоты;
- приближения или удаления от панели управления;
- регулировки наклона сиденья и спинки.
Кабина оператора автокрана МАЗ 5337
Сиденье имеет подрессорное основание. В кабине имеется отопление и вентиляция, улучшенная звуко- и теплоизоляция. Приборная панель и элементы внутренней отделки защищены от ударной энергии специальными поглощающими накладками.
В эксплуатации эти установки безопасны и надежны. Они дают возможность выполнять несколько операций одновременно. Погодные условия для них не помеха, автокраны МАЗ 5337 могут эксплуатироваться при температурах от -40 до +40 градусов Цельсия.
Нетребовательны они к дорожным покрытиям, могут передвигаться по любым дорогам — гравийным, грунтовым, бездорожью.
Соединение крана с автомобильным шасси совсем несложное, в обслуживании он неприхотлив.
Области применения крана
С помощью крана МАЗ 5337 можно выполнить множество работ по перемещению грузов:
- строительных материалов, плит;
- металлоконструкций при монтажных работах;
- производственного оборудования.
Можно погрузить бытовку или контейнер до 12 метров, имеющий вес до 8 тонн.

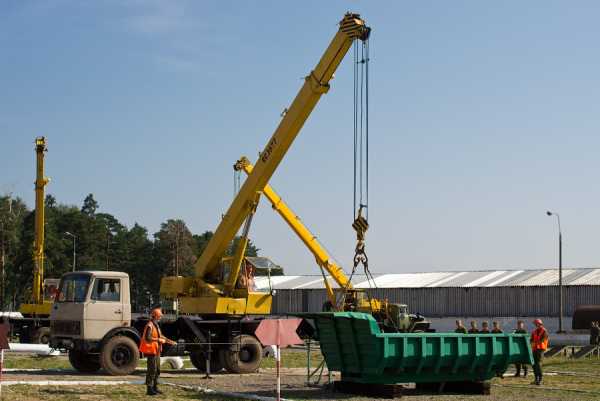

Автокран МАЗ-5337 в работе
Особенности конструкции
Базовый автомобиль МАЗ 5337 оборудован дизельным двигателем ЯМЗ-236М2 Ярославского завода. Он имеет:
Дизельный двигатель ЯМЗ-236М2
- рабочую мощность 132 кВт;
- максимум крутящего момента — 667 Нм;
- мотор шестицилиндровый;
- коробка передач — механическая, на пять скоростей.
Наличие гидравлического привода и гидроусилителя руля обеспечивает легкое управление краном на шасси МАЗ.
Управляемой является передняя ось.
Двигателем шасси МАЗ приводится в действие гидравлический насос, который, в свою очередь, двигает стрелу, а гидроцилиндр двигает ее секцию.
Стрелу можно увеличить с помощью дополнительного решетчатого удлинителя, называемого гусек. Такая секционная телескопическая конструкция обеспечивает крану не только возможность охвата большого пространства и высоты при перемещении грузов, но и компактность, удобство при переездах.
Кран Ивановец МАЗ 5337 оборудован приборами и устройствами, которые обеспечивают безопасность его работы. В их числе микропроцессорный ограничитель нагрузки, который позволяет машинисту отслеживать в кабине на дисплее все рабочие характеристики.
Автокран МАЗ 5337
По этим приборам определяется:
- допустимый вес груза в данный момент;
- вылет стрелы, высота ее оголовка;
- загрузка крана;
- масса груза, подвешенного на крюк;
- зона действия крана. Если работа производится в ограниченном пространстве, система может поддерживать заданные параметры ограничения с их регистрацией в течение всего срока службы крана.
Технические характеристики
При выборе крана для выполнения каких-то конкретных работ нужно ориентироваться на его технические возможности, условия, в которых ему придется работать, возможность и сроки доставки машины к месту проведения работ.
Для работы в стесненных условиях хорошо зарекомендовал себя надежный, компактный и маневренный автокран Ивановец КС 35715-2.
Кран может поднять груз до 17 тонн.
Телескопическая стрела из двух секций, имеющая длину 8–14 м, дополняется при необходимости гуськом, увеличивающим ее еще на 7 метров. Вылет стрелы составляет от 1.9 до 13 м.
Технические характеристики крана Ивановец КС 35715
Груз можно поднять на высоту:
- 5 метра — без гуська;
- 6 метра — с применением гуська.
Поворот осуществляется со скоростью 2.5 об/мин.
Скорость подъема груза — 9 м/мин, а при небольшом весе может доходить до 18 м/мин.
Двигаясь со скоростью до 60 км/час, кран быстро прибудет к месту работы.
Габариты: 10х2.5х3.85 метра.
Габариты автокрана Ивановец КС-35715 на базе МАЗ 5337
Грузовые характеристики
Автокран используется с максимальной продуктивностью благодаря возможности регулировки вылета и подъема стрелы.
Максимальная грузоподъемность стрелы зависит от ее вылета и находится в пределах 0.45–17 т. при вылете 16–2 метров и высоте подъема 22–2 метра.
Автокраны МАЗ 5337 отличаются сравнительно недорогими ценами. Однако, подобрав необходимую модель крана МАЗ для решения своих задач, необязательно совершать покупку этой техники. Более выгодным вариантом будет аренда автокрана МАЗ. Она поможет сэкономить средства, необходимые для обслуживания крана, подготовки персонала для работы на нем, избавит от ненужных хлопот.
Видео по теме: Автокран 14 тонн КС 35715 на базе МАЗ 5337
specnavigator.ru
