КСО-6(10)-Э1 ПО Элтехника | КРУ и КТП

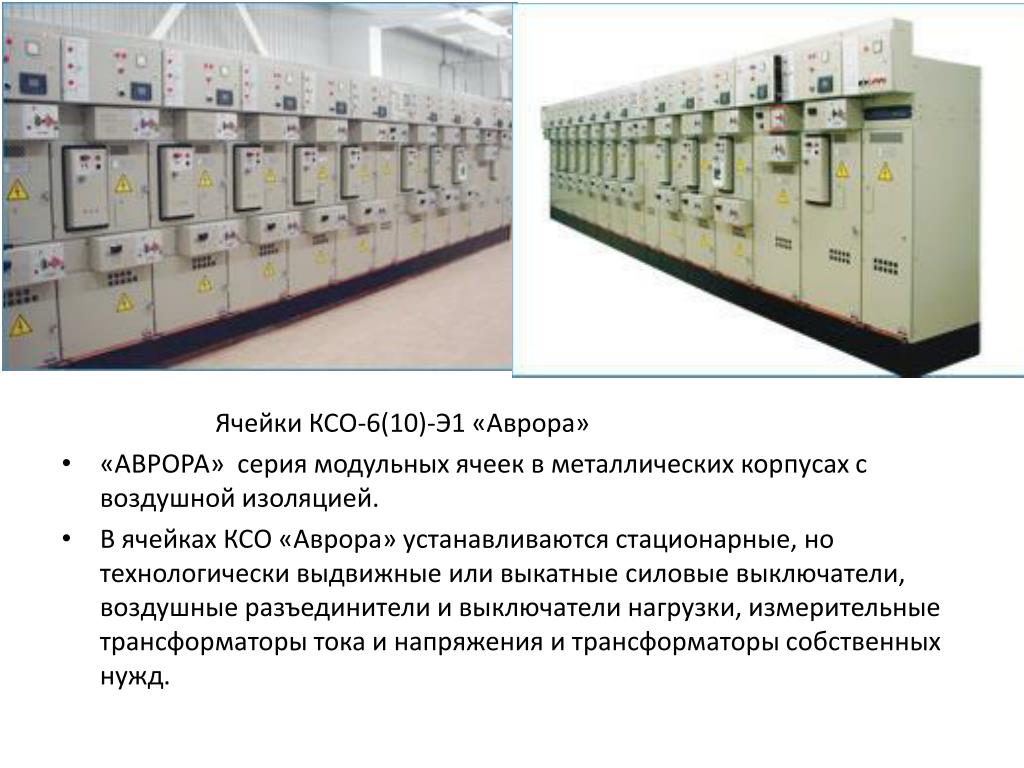

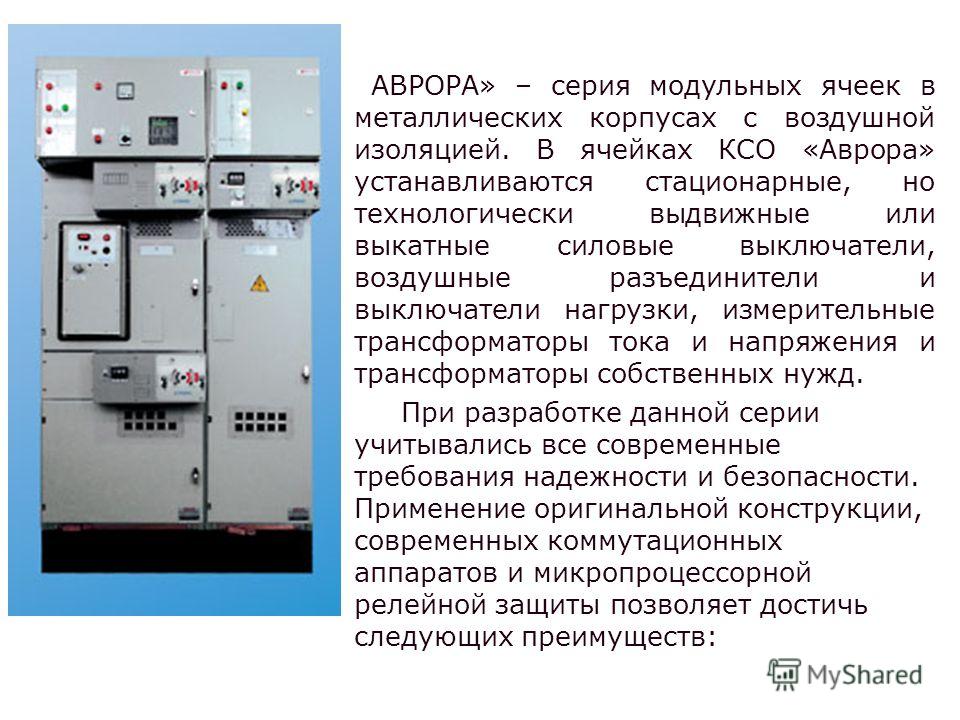

Серия модульных ячеек в металлических корпусах с воздушной изоляцией типа «Аврора» имеет стационарные, но технически выдвижные или выкатные силовые выключатели, воздушные разъединители и выключатели нагрузки, измерительные ТТ, ТН и ТСН.

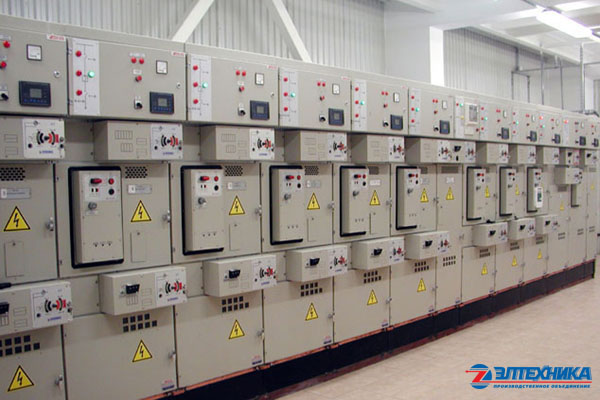

Ячейки КСО-6(10)-Э1 «Аврора», производства ОАО «ПО Элтехника», предназначены для комплектования распределительных устройств напряжением 6 и 10 кВ трехфазного переменного тока частотой 50 Гц в сетях с изолированной или заземленной нейтралью. Продуманная конструкция, современные коммутационные аппараты и микропроцессорная релейная защита удовлетворяют современным требованиям надежности и безопасности.
Высокие надежность и ресурс применяемого оборудования, качество конструкции позволяют значительно увеличить срок жизни ячейки. Срок службы составляет не менее 30 лет. Применение ячеек КСО-6(10)-Э1 «Аврора» согласовано с Госэнергонадзором Российской Федерации и РАО «ЕЭС России».
К основным преимуществам ячеек КСО-6(10)-Э1 «Аврора» потребители относят низкие массогабаритные показатели, высокую надежность, качество конструкции и порошково-полимерного покрытия, современный дизайн ячейки.

Эксплуатационные организации отмечают также удобство и простоту монтажа и обслуживания, защищенность ячеек от несанкционированного доступа.
Особенности конструкции аппаратов и ячейки в целом способствуют значительному повышению уровня безопасности обслуживающего персонала, увеличению срока службы и уменьшению затрат на обслуживание.

Технические характеристики КСО-6(10)-Э1
Номинальное напряжение, кВ………………….6,0; 10,0
Номинальный ток, А:
главных цепей………………………… 630; 1000
сборных шин…………………………. 630; 1000
Ток электродинамической стойкости, кА……………….51
Ток термической стойкости (2 с), кА………………….20
Номинальный ток отключения
вакуумных выключателей, кА…………………..12,5; 20

Номинальный ток плавкой вставки
предохранителей, А………………4; 6,3; 10; 16; 20; 25; 31,5;
40; 50; 63; 80; 100; 160; 200
Номинальный ток трансформаторов тока, А.

………… 75 — 1500
Номинальное напряжение вспомогательных цепей, В:
постоянного тока………………………..110; 220
переменного тока………………………..110; 220
освещения (ток переменный)…………………….36
Степень защиты оболочкой……………………..IP31
Габаритные размеры, мм:
ширина…………………………….. 500; 750
глубина………………………………..800
высота………………………….2160; 2360; 1950
Масса ячеек, кг, не более:
с разъединителями и выключателями нагрузки…………..240
с силовыми выключателями…………………….490
с трансформатором собственных нужд……………….570
Ниже более подробно приведена общая характеристика ячеек КСО-6(10)-Э1 «Аврора».

Надежность энергоснабжения.

Высоконадежные выключатели, воздушные выключатели нагрузки и разъединители с поперечным расположением полюсов по отношению к сборным шинам, широта функциональных возможностей цифровой релейной защиты сводят к минимуму вероятность отказа.

Универсальность применения.

Наличие в данной серии ячеек как выключателей нагрузки с защитой предохранителями, так и силовых вакуумных выключателей позволяет применять ячейки как в простых трансформаторных подстанциях, так и в распределительных подстанциях со сложными схемами питания. При расположении распредустройства в два или более рядов между рядами ячеек устанавливается шинный мост или кабельная перемычка, поставляемая в комплекте в готовом виде.

Эксплуатационная безопасность обеспечивается многоуровневой системой блокировок, трехпозиционной конструкцией коммутационных аппаратов, изолированными шинами и комплексом конструктивных особенностей, позволяющих управлять и контролировать состояние ячейки, не открывая ее дверей.

Индикация работы ячейки.

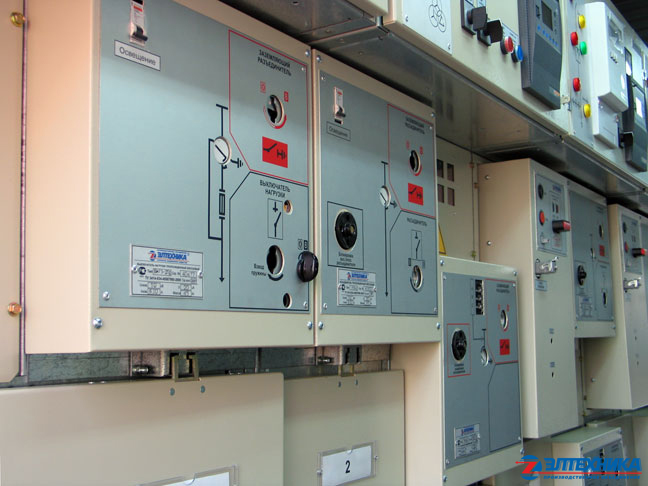

Состояние аппаратов отображается на световых мнемосхемах. Механические указатели положения контактов трехпозиционных разъединителей и выключателей нагрузки жестко связаны с валом аппаратов. Емкостные делители, встроенные в опорные изоляторы и измерительные гнезда, позволяют выполнять фазировку на низком напряжении, а при вставленном в гнезда блоке индикации обеспечивать постоянный визуальный контроль наличия напряжения.

Экономия на строительной части подстанции.

Поперечное расположение и компактность коммутационных аппаратов обеспечивают низкие массогабаритные параметры ячеек, благодаря чему уменьшается площадь пространства внутри подстанции, необходимого для распредустройства.

Возможность дистанционного управления и сбора данных. Микропроцессорные блоки релейной защиты могут подключаться в SCA-DA-систему. Управление и мониторинг осуществляются по локальной сети через последовательный интерфейс RS-485 по протоколу MODBUS RTU. В ячейках «Аврора» возможно применение микропроцессорных защит различных производителей.

Простота обслуживания.

Ячейки поставляются с высокой степенью заводской готовности и требуют минимального обслуживания во время эксплуатации. Аппараты в ячейках технологически выдвижные или выкатные, все органы управления расположены на передней панели. Силовые вакуумные выключатели и приводы трехлозиционных разъединителей и выключателей нагрузки исключают необходимость их регулировки и настройки в течение срока службы. Цифровые блоки релейной защиты снабжены системой самодиагностики.

Условия эксплуатации.

Ячейки предназначены для работы внутри помещений при следующих условиях:
• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от — 25 до + 40 °С;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию.
По требованию заказчика в ячейках устанавливаются нагревательные элементы, обеспечивающие нормальные температурные условия работы аппаратуры. Нагревательные элементы работают в автоматическом режиме.

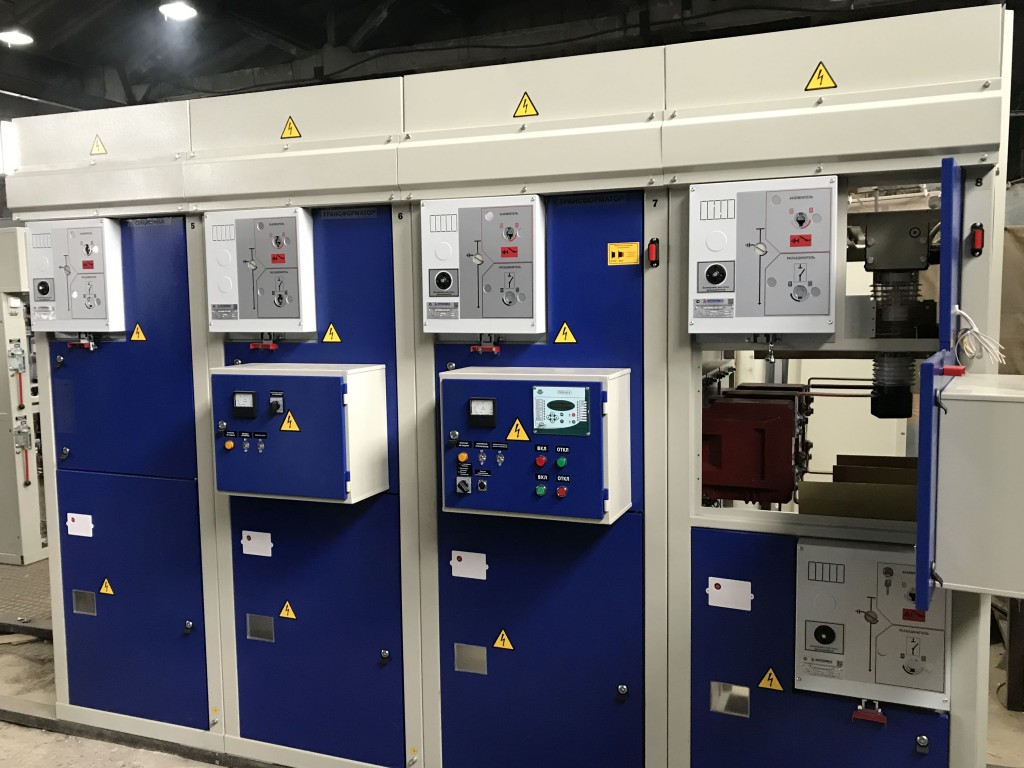

Камеры сборные одностороннего обслуживания КСО2-10 — etz.avh.kz

Камеры сборные одностороннего обслуживания КСО2-10

Камеры сборные одностороннего обслуживания (КСО) серии КСО2-10 с вакуумными выключателями могут использоваться для комплектования распределительных устройств закрытых трансформаторных подстанций и распределительных пунктов.

Категория: Распределительные устройства 6, 10, 20 КВ

Описание

Описание

ОПИСАНИЕ

КСО представляют собой жесткую каркасную металлическую конструкцию с передней дверью и одной боковой стенкой. Крайние камеры в ряду комплектуются торцевыми панелями. КСО открыты сзади и сверху. Фасадные двери отсеков имеют окна для визуального наблюдения за состоянием встроенной в камеру аппаратуры. В верхней части камеры устанавливается отсек релейной защиты. Сбоку на фасадных стойках КСО располагаются приводы выключателей нагрузки, разъединителей, заземляющих ножей. Внутри каждой камеры может быть предусмотрено местное освещение. В этом случае управление освещением осуществляется выключателем, установленным на фасаде.
Камеры КСО унифицированы и, независимо от схем главных и вспомогательных цепей, имеют аналогичную конструкцию основных узлов и одинаковые габаритные размеры.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток сборных шин, А	1000
Номинальный ток отключения выключателя, встроенного в КСО, кА	20
Номинальный ток электродинамической стойкости главных цепей, кА	51
Ток термической стойкости главных цепей (при времени протекания 3 с), кА	20
Время термической стойкости ножей заземления, c	1
Номинальное напряжение вспомогательных цепей, В: оперативных цепей постоянного (выпрямленного) тока; оперативных цепей переменного тока; цепей трансформаторов напряжения	220 220 100
Уровень изоляции	Нормальная по ГОСТ 1516. 1
Вид изоляции	Воздушная
Вид линейных высоковольтных присоединений	Кабельные или шинные
Режим работы	Продолжительный
Условия обслуживания	Одностороннее
Вид управления	Местное и дистанционное
Степень защиты оболочек по ГОСТ 14254-96	IP31 — при закрытых верхних и нижних дверях камеры со стороны фасада IP00 — при открытых дверях камеры и с задней стороны
Габаритные размеры (ШхГхВ), мм	800х100х2300
Гарантия	1 год
Срок службы, лет	25
