Аппарат испытательный АВ-60-0,1РП — prilat
Главная » Высоковольтное испытательное оборудование » Испытательные установки СНЧ » Аппарат испытательный АВ-60-0,1РП
Аппарат испытательный АВ-60-0,1РП, испытания емкостных объектов, кабелей с изоляцией из сшитого полиэтилена (СПЭ) высоким напряжением на частоте 0,1Гц величиной до 60 кВ. СНЧ установка.
Задать вопросЗапросить техническую документациюСкачать брошюруСкачать ПОВидео
Назначение
Характеристики
Особенности
Комплектация
Видеоматериалы
Аппарат СНЧ АВ-60-0,1РП предназначен для испытаний кабеля с изоляцией из СПЭ (сшитый полиэтилен) и других емкостных объектов рабочим напряжением амплитудой до ±60кВ емкостью объекта до 2,5 мкФ на сверхнизкой частоте 0,1 Гц или большей емкостью на частоте 0,05 Гц. А так же для испытания объектов постоянным напряжением величиной до 60кВ
Аппарат АВ-60-0,1РП состоит из блока управления и контроля испытательного напряжения и тока в нагрузке и высоковольтного блока со встроенным высокопотенциальным измерителем тока и напряжения, который по радиоканалу передает в блок управления измеренные величины тока и напряжения на объекте.
Так же аппарат позволяет:
- испытывать оболочку кабеля из сшитого полиэтилена (СПЭ) постоянным напряжением;
- понижать сопротивление места повреждения оболочки кабеля из сшитого полиэтилена.
Для предварительного определения места повреждения в оболочке кабеля с изоляцией из сшитого полиэтилена используется прибор SFM-2
| № | Параметр | Значение |
| 1 | Напряжение питающей сети однофазного переменного тока частотой 50 Гц | 220±11 В |
| 2 | Максимальное выходное знакопеременное напряжение | 60 кВ |
| 3 | Форма испытательного напряжения | косинусно-прямоугольная |
| 4 | Частота выходного напряжения | 0,05 Гц и 0,1 Гц |
| 5 | Максимальная емкость испытуемого кабеля (0,1 Гц) | до 2,5 мкФ |
| 6 | Максимальная длина испытуемого кабеля (зависит от типа кабеля) (0,1 Гц) | 7,7 — 19,5 км* |
| 7 | Фронт переключения (в зависимости от емкости испытуемого объекта) | 2-5 мс |
| 8 | Точность установки испытательного напряжения | ± 3 % |
| 9 | Габаритные размеры | |
|
340х200х355h мм | |
|
910х520х920h мм | |
|
90х40х210 мм | |
| 10 |
Масса, не более |
|
|
11 кг | |
|
111 кг | |
|
1 кг | |
| 11 | Средний срок службы | 10 лет |
| 12 | Гарантийное обслуживание | 1 год |
*рассчитано на основании справочной документации (емкость на км длины — мкФ/км) к одножильным кабелям с изоляцией из сшитого полиэтилена с рабочим напряжением 35 кВ для различных сечений токопроводящей жилы
Преимущества установки «АВ-60-0,1РП»:
- микропроцеcсорный блок управления, который позволяет контролировать и управлять большим количеством параметров;
- встроенными высоковольтными источниками напряжения, увеличивая выходную мощность;
- высокопотенциальный измеритель тока и напряжения, который позволяет измерять ток и напряжение по высокой стороне, тем самым увеличивать точность измерений, передавая данные измерений в блок управления по радиоканалу;
- большая выходная мощность, что позволяет испытывать объекты с большой емкостью (до 2,5 мкФ), а следовательно и более длинные отрезки кабелей (7,7 — 19,5 км*).
Условия эксплуатации:
- Диапазон температур окружающего воздуха от -15 до +35°С
- Относительная влажность воздуха при температуре 25°С – до 80%
*рассчитано на основании справочной документации (емкость на км длины — мкФ/км) к одножильным кабелям с изоляцией из сшитого полиэтилена с рабочим напряжением 35 кВ для различных сечений токопроводящей жилы
| № | Наименование | Обозначение | Кол. |
| 1 | Блок управления | АВ-60-0,1РП-БУ | 1 |
| 2 | Блок высоковольтный | АВ-60-0,1РП-БВН | 1 |
| 3 | Съемный высоковольтный блок | БВ-1 | 1 |
| 4 | Съемный высоковольтный блок | БВ-2 | 1 |
| 5 | Измеритель тока и напряжения высокопотенциальный | ИТВ | 1 |
| 6 | Зарядное устройство для ИТВ | 1 | |
| 7 | Комплект кабелей и проводов: | 1 | |
|
1 | ||
|
3 | ||
| 8 | Аппарат высоковольтный испытательный АВ-60-0,1РП. |
АВ-60-0,1РП/00.00.00.00РЭ | 1 |

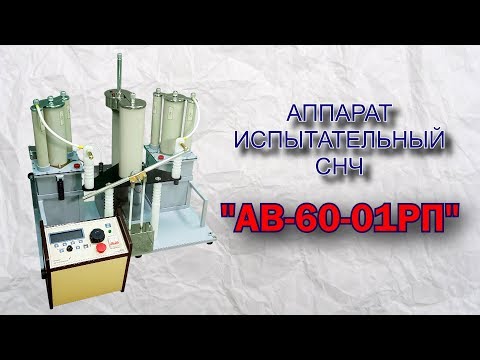

Аппарат испытательный АВ-60-0,1РП. Ознакомление с аппаратом.
Обзор аппарата, его интерфейса, принципов работы и выходных параметров.
Аналогичная продукция:
Аппарат испытательный АВ-20-0,1
Аппарат испытательный АВ-45-0,1
Аппарат испытательный АВ-45-0,1Т
Возможно использовать совместно:
Измеритель расстояния до дефекта в оболочке кабеля с изоляцией из сшитого полиэтилена SFM-2
Запросить техническую документацию
АВ-60-0,1 РП Аппарат высоковольтный испытательный (для испытания изоляции кабеля СНЧ). «СП «ЭНЭКСИС», доставка в г. Саратов
- Назначение
- Технические характеристики
- Комплект поставки
Назначение АВ-60-01 РП
Аппарат высоковольтный АВ-60-01РП предназначен для получения испытательного напряжения частотой 0,1 и 0,05 Гц.
амплитудой до 60 кВ (В частности для испытания кабелей из сшитого полиэтилена) и испытания объектов постоянным напряжением величиной до 60 кВ. Аппарат позволяет понижать сопротивление места повреждения оболочки кабеля из сшитого полиэтилена и определять расстояние до места повреждения в относительных величинах.
АВ-60-01РП состоит из отдельных блоков, что позволяет его эксплуатировать в трех режимах:
- стационарно (закрепленным на стенде)
- в составе передвижной электролаборатории,
- в переносном
Условия эксплуатации:
Аппарат рассчитан для эксплуатации под навесом или в помещениях
- диапазон температур окружающего воздуха – от -15 до +35°С
- относительная влажность воздуха при температуре 25°С — до 80%
Технические характеристики АВ-60-01 РП
| Параметр | Значение |
|---|---|
| Выходное знакопеременное напряжение, кВ | 1- 60 |
| Частота выходного напряжения, Гц | 0,1; 0,05 |
| Форма испытательного напряжения | косинусно-прямоугольная |
| Максимальная емкость объекта испытания, мкф | 3,5 |
| Время непрерывной работы, ч | 1 |
| Относительная погрешность измерения высокого напряжения, % | 3 |
| Масса, кг, не более | 120 |
| Срок службы, лет | 10 |
| № | Наименование | Обозначение | Кол-во |
|---|---|---|---|
| 1 | Блок управления | АВ-60-01-БУ | 1 |
| 2 | Блок высоковольтный | АВ-60-01-БВ1 и АВ-60-01-БВ2 | 2 |
| 3 | Милливольтметр МВР-03 | МВР-03 | 1 |
| 4 | Комплект кабелей и проводов | 1 | |
| 5 | Коммутатор высоковольтный | АВ-60-01-КВ | 1 |
| 6 | Изоляционная подставка | 2 | |
| 7 | Аппарат высоковольтный испытательный АВ-60-01РП Руководство по эксплуатации |  00.00.00РЭ |
