Семейная фирма АТМОС была основана в Чехии в 1936 году. В начале производство было ориентировано на силовые агрегаты, выпускавшиеся под маркой «DOKOGEN» для автомобилей и судов, превращавшие твердое топливо в газ, то есть применялся тот же принцип, который используется у современных дровяных и угольно — дровяных котлов. С 1942 года фирма начала разработку и производство компрессоров АТМОС, которые экспортировала во многие страны мира вплоть до национализации в 1949 году.
В 1980 году на выставке «Праготерм» фирмой были представлены дровяные и работающие на древесных отходах газифицирующие котлы. К настоящему времени фирмой разработано 70 типов теплофикационных котлов, на которые она имеет 13 патентов. Одним из первых котлов был котел «EKONOMIK». Над обеспечением европейского рынка качественными котлами, которые оберегают окружающую среду от неблагоприятного воздействия и являются экономичными, на семейной фирме работают три поколения Цанкаржов.
В настоящее время завод ATMOS это один из самых больших европейских производителей котлов для твердого топлива. Более 75% своей продукции фирма экспортирует заграницу, прежде всего в Швецию, Австрию, Польшу, Румынию, Болгарию и республики бывшего Советского Союза. Ассортимент включает в себя дровяные котлы мощностью от 15 до 100 кВт, угольно — дровяные котлы мощностью от 18 до 50 кВт, котлы на каменный уголь 26 кВт, и котлы от 4,5 до 22 кВт для пелет и комбинированные котлы для древесины, пеллет, природного газа и специальных легких топливных масел мощностью от 15 до 35 кВт. Изделия благодаря своей хорошей функциональности, качеству и, не в последнюю очередь, очень приемлемой цене вызвали большой интерес среди пользователей, топящих дровами, а также монтажников такого рода оборудования. Цель фирмы АТМОС — быть одним из самых лучших производителей дровяных и угольно — дровяных котлов в Европе.
www.atmoc.ru
Долговечность стальных котлов Атмос по сравнению с чугунными
— Средняя долговечность стальных экологических котлов АТМОС с газификацией топлива при правильном подключении с терморегулирующим вентилем или регулятором Ладдомат 21 находится в пределах до 10 лет. В связи с этим котлы АТМОС изготавливаются из качественных стальных листов толщиной 6 мм в топке и в прилегающем пространстве. На практике долговечность котлов может быть и выше и ниже, что зависит от разных факторов, на которые хотелось бы обратить внимание. В процессе газификации топлива на газифицирующем сопле или на газифицирующей колосниковой решетке образуются раскаленные древесные угли (угольки), из которых, при ограниченном доступе кислорода, выделяется газ, который смешивается со вторичным воздухом, поступающим из газифицирующего сопла или решетки, и пламенем сгорают в нижней части пространства. Над раскаленной массой, где образуется газ, одновременно просушивается слой топлива. При этом освобождается водяной пар и некоторые газы. До тех пор, пока не произойдет конденсация пара и газов, образуются вещества, повреждающие корпус котла. Это смолы и кислоты. Эти вещества при долговременном воздействии разъедают некоторые места стенок котла и, таким образом, снижается толщина материала стенок. Необходимо отметить, что это плата законам природы за то, что мы стремимся достичь наиболее высокой эффективности сжигания в котлах на твердом топливе. Необходимо также отметить, что в случае выпуска котлов с газификацией из чугуна, из которого традиционно выпускаются классические котлы, без соответствующей защиты против низкотемпературной коррозии корпус котла будет поврежден таким же образом. Поэтому мы хотим со всей ответственностью заявить, что приводимая несколько более высокая долговечность классических чугунных котлов обусловлена способом сжигания – прогорания, который в принципе не позволяет достичь более высокой эффективности и экологически экономного отопления с высокой степенью регуляции. В связи с этим для каждого заказчика является экономически более выгодным стальной котел с газификацией, с высокой эффективностью и качественным подключением, чем котел из специального материала за в два–три раза более высокую цену или, чем классический котел, который топит «Господу Богу в окна». Соответственно необходимо добиться того, чтобы в пространстве для подкладывания топлива образовалось как можно меньше смол и кислот.
Основной целью является достижение такого состояния, при котором в пространстве подкладывания дров не образуются никакие дегти и кислоты, повреждающие корпус котла. С этой целью нужно определить основные общие принципы эксплуатации котлов с газификацией топлива:
— Сжигать всегда сухое топливо с влажностью 12 – 20%, что часто недооценивается.
— Произвести качественное подключение котла с терморегулирующим вентилем или с регулятором Ладдомат 21 ни при каком режиме котел не должен на возврате охлаждаться ниже 65°С, температура воды на выходе из котла должна быть 80 — 90°С , иначе образуются смолы и кислоты.
— Соответствующим образом выбрать мощность котла — потери тепла объекта, фактическое потребление тепла должно соответствовать мощности котла – котел нельзя ни перегружать, ни недогружать.
— Использовать мощность котла — котел не предназначен для постоянной эксплуатации при минимальной мощности которая является причиной низкой температуры продуктов сгорания (например, при эксплуатации летом только для подогрева воды в бойлере). Кислоты и смолы в таком случае не сгорят и накапливаются в топливном бункере. Таки образом повреждается котел и труба. Это все можно решить с помощью аккумуляционных емкостей или ежедневной растопкой.
ATMOS
www.atmoc.ru
О КОМПАНИИ | ATMOS
История фирмы
Семейная фирма «АТМОС» была основана в Чехии в 1935 году. В начале производство было ориентировано на газифицированные силовые установки, выпускавшиеся под маркой «DOKOGEN» для автомобилей и судов, то есть применялся тот же принцип, который используется у современных дровяных и угольно — дровяных котлов.

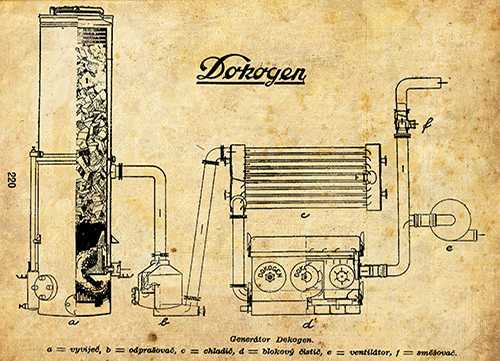

Судно с генератором для дерева «DOKOGEN»в Праге на реке Влтава 1943г.

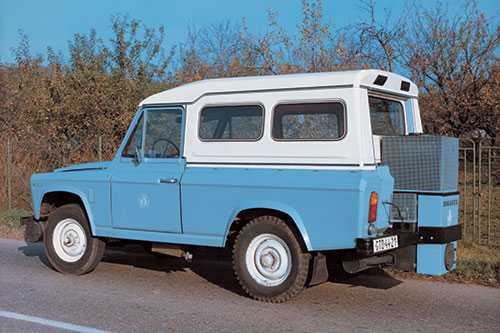

ARO 204 с генератором на древесный газ«DOKOGEN» 1985г.
С 1945 года фирма начала разработку и производство компрессоров «АТМОS», которые экспортировала во многие страны мира вплоть до национализации в 1951 году.

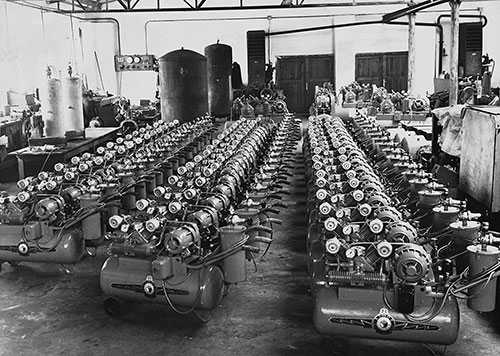

Производство компрессоров «ATMOS» 1948г.

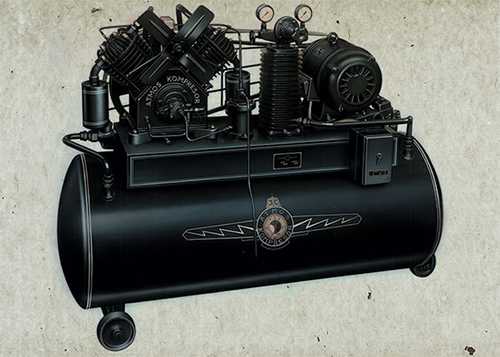

Компрессор «ATMOS» 1950г.Несмотря на немецкую оккупацию и коммунистическую диктатуру, фирме удалось удержать разработку дровяных котлов, силовых газифицирующих агрегатов и компрессоров.
В 1980 году на выставке «Праготерм» фирмой были представлены дровяные и работающие на древесных отходах газифицирующие котлы. К настоящему времени фирмой разработано 90 типов теплофикационных котлов, на которые получено 15 патентов. Одним из первых разработанных котлов был котел «EKONOMIK» в 1968 году.

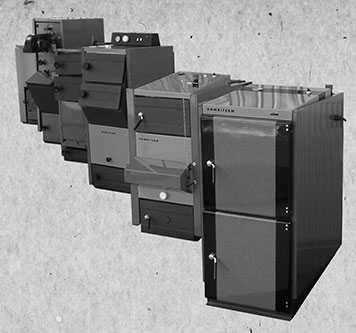

Kotel EKONOMIK v roce 1968
Обеспечением европейского рынка качественными котлами, которые берегут окружающую среду от неблагоприятного воздействия и являются экономичными, в настоящее время на семейной фирме работают два поколения Цанкаржов.
Компания «ATMOS» – современность
«Atmos» — это семейная чешская фирма и в настоящее время – это один из крупнейших европейских производителей котлов для твердого топлива. Более 80% своей продукции фирма экспортирует за границу, прежде всего — в Германию, Румынию, Италию, Францию, Швецию, Австрию, Польшу, Россию, Болгарию Данию, Словакию, Литву, Латвию, Украину, Белоруссию и др.

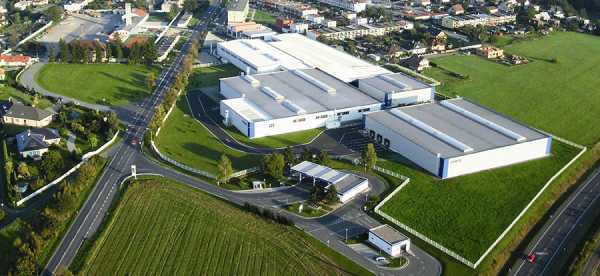

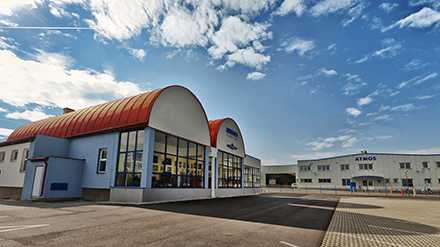

Производственная площадь ATMOS 2
В ассортимент входят дровяные котлы мощностью от 15 до 150 кВт, угольно — дровяные котлы мощностью от 18 до 50 кВт, котлы на каменный уголь 25 – 45 кВт, и котлы от 4,5 до 80 кВт для гранул и комбинированные котлы для древесины, гранул, природного газа и специальных легких топливных масел мощностью от 15 до 35 кВт. Изделия компании «Atmos» благодаря своей хорошей функциональности, качеству и, не в последнюю очередь, очень приемлемой цене, вызвали большой интерес среди пользователей, топящих дровами, а также монтеров такого рода оборудования.
Цель фирмы «АТМОС» — быть одним из самых лучших производителей дровяных и угольно — дровяных котлов в Европе. Быть фирмой, для которой важны традиции, опыт и марка ATMOS.

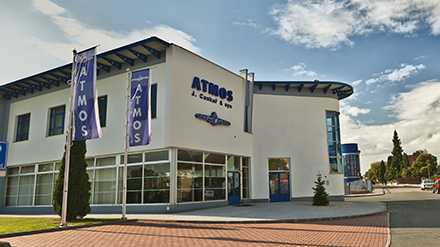

Офис компании
Учебный центр – музей ATMOS«Мы стараемся быть всегда впереди в том, что касается качества, функциональности и цены, которая рассматривается как весьма приемлемая. Поэтому мы очень активно занимаемся как разработкой изделий, так и контролем качества. Благодаря этому большее количество людей получит возможность доступа к экологически чистому, дешевому и комфортабельному отоплению.»

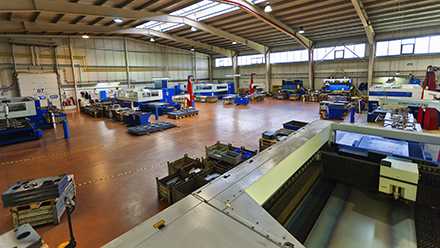

Лазерные обжигающие станки «Trumf»
Сварочные роботы «Cloos»

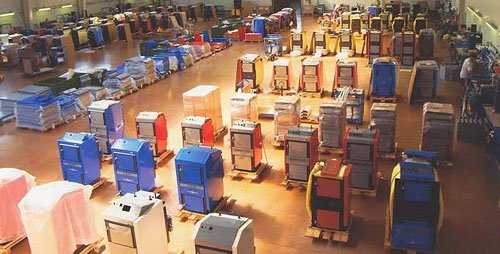

Лакировочный цех корпусов котлов Новый сборочный цех фирмы ATMOS
www.atmos.eu
Специальная газифицирующие котлы на древесине
- КОТЛЫ С ГАЗИФИКАЦИЕЙ ДРЕВЕСИНЫ.
КОТЛЫ С ГАЗИФИКАЦИЕЙ ДРЕВЕСИНЫ.
Котлы сконструированы для сжигания древесины на принципе генераторной газификации с применением отсасывающего вентилятора, который удаляет из котла продукты сгорания или вгоняет в котел воздух. Корпуса котлов изготовлены из сварных стальных листов толщиной 3 — 8 мм, состоят из насыпной части для топлива, которая оснащена в нижней части жаростойким патрубком с продольным отверстием для прохода продуктов сгорания и газов. Пространство сгорания, которое находится под насыпной частью, выложено керамическими блоками. В задней части корпуса котлов находится вертикальный канал для продуктов сгорания, оснащенный в верхней части клапаном для растапливания. В верхней части канала для продуктов сгорания находится патрубок для присоединения к дымоходу.
Конструкция котла — котел состоит из двух, размещенных друг над другом, камер, верхняя камера предназначена для запаса топлива, в нижней камере происходит сжигание и находится зольник. Между ними помещается сопло для газификации древесины, которое способствует совершенной газификации и полному сгоранию топлива.
Преимущества котлов с газификацией древесины «ATMOS»
- Возможность сжигания крупных кусков древесины
- Большой бункер для топлива — продолжительное время горения
- Высокий КПД – в зависимости от типа 81 — 87 % — первичный и вторичный воздух подогревается до высокой температуры
- Экологическое сжигание – котел согласно CSN EN 303-5 относится к 3, 4, 5-му классу
- Вытяжной вентилятор – беспыльный сбор золы, котельная без дыма
- Контур охлаждения для предотвращения перенагрева – без риска повреждения котла
- Автоматическое выключение котла после догорания топлива – термостат для дымовых газов
- Удобный сбор золы – большая керамическая камера сгорания для золы (у дерева собираем один раз в неделю, у угля – один раз в день)
- Котел без трубной доски – более простая очистка
- Небольшие размеры и малый вес
- Высокое качество
Окружающая среда
Обратное сжигание, предварительно нагретый воздух горения и керамическое пространство для сжигания позволяет практически проводить полное сжигание с минимальным выделением вредных газов. Поэтому котлы удовлетворяют требованиям по присвоению марки Экологическое изделие, согласно директиве МОС ЧР. Котлы согласно CSN EN 303-5 относятся к 3, 4, 5 -му классу и поэтому на них выделяется дотация из Государственного фонда окружающей среды.
УСТАНОВКА
Котлы «ATMOS» должны быть подключены «LADDOMAT 22» или терморегулирующим вентилем ЕСБЕ для достижения температуры воды, возвращающейся в котел, минимально 65 °С. Выходная температура котла должна поддерживаться постоянно в пределах 80 – 90 °С. Все котлы поставляются в основном исполнении с охлаждающим контуром против перегрева. Рекомендуем устанавливать котлы с аккумулирующими баками.
СВИДЕТЕЛЬСТВО И СЕРТИФИКАЦИЯ
Все котлы АТМОС сертифицированы в испытательных учреждениях стран назначения: Брно,Мюнхен – Германия, Литва, Украина, Швеция, Польша и Австрия, Словакия, Венгрия, в соответствии с действующими нормами – EN 303-5.
Защищенопромышленным патентом.
котел АТМОS Geсerator DC 20GS, DC 25GS, DC 32GS a DC 40GS являются стопроцентными новинками в области котлов для сжигания древесины. Это настоящий генератор древесного газа.
DC 18 S, DC 22 S, DC 25 S, DC 32 S,
DC 40 SX, DC 50 S
ATMOS Древесный газ
DC 20 GS, DC 25 GS, DC 32 GS, DC 40 GS,
DC 50 GSX, DC 70 GSX
ATMOS Генератор
Вид верхней загрузочной камеры — Древесный газ
Вид верхней загрузочной камеры — Генератор
Вид верхней топки — Древесный газ
Вид верхней топки — Генератор
Вытяжной вентилятор
сводит к минимуму образование дыма при подкладывании топлива и работе котла
Контур охлаждения против тепловой перегрузки
- DC 100
- DC 70 S, DC 75 SE

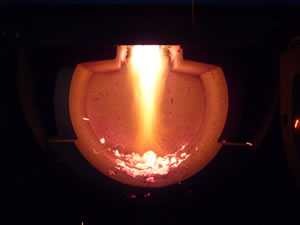

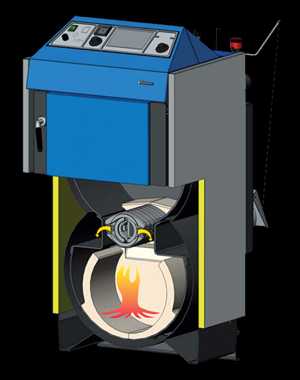

горение пламени
в нижней топке в сферическом пространстве
Регулировка котлов
Электромеханический принцип — регулировка мощности производится при Ё помощи заслонки, управляемой регулятором тяги, тип FR 124, который в соответствии с заданной температурой воды на выходе (80 — 90 °C) автоматически открывает или прикрывает заслонку, (кроме DC50SE) котел вместо того снабжен сервоклапаном BELIMO с пружиной. Настройке регулятора мощности нужно уделять особое внимание, поскольку регулятор, кроме регулировки мощности, выполняет другую важную функцию — защищает котел от перегрева. Регулирующим термостатом, размещенным на панели котла, управляется вентилятор в соответствии с заданной температурой (75 — 85°C). На регулирующем термостате должна быть задана температура на 5 °C ниже, чем на регуляторе тяги FR 124. Котел работаетпри пониженной мощности и без вентилятора – при отключении электрического тока не останетесь без отопления. Котёл работает со сниженной мощностью до 70% номинальной мощности и без вентилятора.

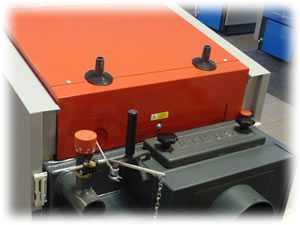

Панель со стандартной регулировкой
Состав панели:
Главный выключатель, защитный термостат, термометр, регулировочный термостат и термостат продуктов сгорания
Электромеханическая регулировка — оптимальное решение управления работой котла (вентилятора) простым способом.
Вариант исполнения панели со стандартной регулировкой — основной вариант исполнения всех производимых котлов
Панель с электронной регулировкой ATMOS ACD 01
Состав панели:
Главный выключатель, защитный термостат, предохранитель 6,3 A и электронная регулировка ACD 01
Устройство эквитермической регулировки оснащено функциями управления работой котла (вентилятора), насосом в котельном контуре, двумя контурами отопления, нагревом горячей воды для технических целей и управления солнечным нагревом.
Вариант исполнения панели со встроенной электронной регулировкой ACD 01 производится в качестве варианта для котлов DC 25 S, DC 32 S, DC 25 GS.
Каждый котел можно снабдить у клиента электронной регулировкой ATMOS ACD 01 для управления всей системой отопления в зависимости от наружной температуры, температуры в помещении и времени. Данное регулировочное устройство способно управлять и самим котлом с вентилятором при наличии многих дальнейших функций.
- ATMOS Древесный газ

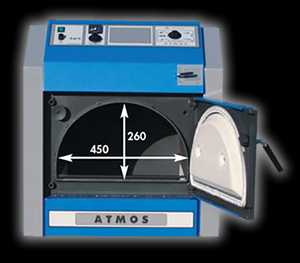

- Размер загрузочной камеры
Условные обозначения на чертежах котлов
| 1. | Корпус котла | 14. | Огнеупорная заслонка — GS — задняя сторона сферического пространства |
|---|---|---|---|
| 2. | Дверца для подкладывания топлива | 15 | Крышка для чистки |
| 3. | Дверца поддувала | 16 | Диафрагма |
| 4. | Вентилятор — нагнетательный, вытяжной (S) | 17 | Тяга заслонки для затапливания |
| 5. | Огнеупорная фасонная часть — сопло | 18 | Термометр |
| 6. | Панель управления | 19 | Диафрагма топки |
| 7. | Предохранительный термостат | 20 | Выключатель |
| 8. | Регулирующая заслонка | 22 | Регулятор мощности — Honeywell FR124 |
| 9. | 9Фасонная часть — блок топки — GS | 23 | Петля охлаждения |
| 10. | Фасонная часть — GS — сферическое пространство L + P | 24 | Термостат вентилятора |
| 11. | Уплотнение — сопла | 25 | Наполнитель в дверцах — Sibral |
| 12. | Фасонная часть — полумесяц | 26 | Уплотнение на дверцах — шнур 18×18 |
| 13. | Заслонка для затапливания | 27 | Термостат топочных газов |
Технические данные
| DC15E | DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | DC70S | DC15GS | DC20GS | DC25GS | DC32GS | DC40GS | DC50GSX | DC70GSX | DC70GSX | DC75SE | DC100 | DC105S | DC150S | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 1185 | 1185 | 1185 | 1185 | 1185 | 1260 | 1260 | 1260 | 1399 | 1280 | 1280 | 1280 | 1280 | 1434 | 1563 | 1686 | 1686 | 1487 | 1690 | 1813 | 1813 |
| B | 694 | 758 | 959 | 959 | 959 | 959 | 959 | 1160 | 1160 | 670 | 758 | 959 | 959 | 959 | 1042 | 1068 | 1268 | 1487 | 1170 | 1095 | 1295 |
| C | 675* | 675* | 675* | 675* | 675* | 678 | 678 | 678 | 678 | 678 | 678 | 678 | 678 | 678 | 678 | 678 | 678 | 774 | 970 | 1010 | 1010 |
| D | 690 | 874 | 874 | 874 | 874 | 950 | 950 | 950 | 1047 | 950 | 950 | 950 | 950 | 1099 | 997 | 1086 | 1086 | 1165 | 1290 | 1459 | 1459 |
| E | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 180 | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 180 | 180 | 180 | 200 | 200 | 200 |
| F | 65 | 65 | 65 | 65 | 65 | 69 | 69 | 69 | 90 | 69 | 69 | 69 | 69 | 69 | 70 | 58 | 58 | 82 | 80 | 129 | 129 |
| G | 208 | 208 | 208 | 208 | 208 | 185 | 185 | 185 | 325 | 185 | 185 | 185 | 185 | 185 | 184 | 184 | 184 | 194 | 590 | 721 | 721 |
| H | 933 | 933 | 933 | 933 | 933 | 1008 | 1008 | 1008 | — | 1008 | 1008 | 1008 | 1008 | 1152 | 1287 | 1407 | 1407 | 1230 | — | — | — |
| CH | 212 | 212 | 212 | 212 | 212 | 256 | 256 | 256 | 0 | 256 | 256 | 256 | 256 | 256 | 256 | 256 | 256 | 306 | 0 | 0 | 0 |
| I | 212 | 212 | 212 | 212 | 212 | 256 | 256 | 256 | 240 | 256 | 256 | 256 | 256 | 256 | 256 | 256 | 256 | 306 | 330 | 307 | 307 |
| J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ | 2″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ | 2″ | 2″ | 2″ | 2″ | 2″ | 2″ | 2″ |
* ширина котла после установки боковой крышки составляет 555 мм
Хнические данные:
| Тип ATMOS | DC15E | DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | DC70S | DC15GS | DC20GS | DC25GS | DC32GS | DC40GS | DC50GSX | DC70GSX | DC70GSX | DC75SE | DC100 | DC105S | DC150S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диапазон мощности (кВт) | 14,9 | 20 | 22 | 25/27 | 30 | 35 | 40 | 49,9 | 70 | 15 | 20 | 25 | 32 | 40 | 49 | 70 | 70 | 75 | 99 | 105 | 150 |
| Предписанная тяга дымовой трубы (Па) | 18 | 20 | 23 | 23 | 24 | 24 | 24 | 25 | 30 | 16 | 20 | 23 | 25 | 25 | 25 | 30 | 26 | 30 | 35 | 25 | 25 |
| Вес котла (кг) | 280 | 269 | 324 | 326 | 332 | 366 | 368 | 433 | 515 | 302 | 343 | 431 | 436 | 485 | 538 | 571 | 690 | 669 | 820 | 901 | 1030 |
| Объем воды (л) | 45 | 45 | 58 | 58 | 58 | 80 | 80 | 89 | 93 | 56 | 64 | 80 | 80 | 90 | 120 | 132 | 170 | 190 | 294 | 265 | 306 |
| Объем загрузочной воронки (дм3) | 66 | 66 | 100 | 100 | 100 | 140 | 140 | 180 | 180 | 66 | 80 | 120 | 125 | 160 | 210 | 210 | 280 | 345 | 400 |
www.atmos.eu
Экономичные газифицирующие котлы на угле
Газифицирующие котлы для бурого угля и древесины
Сконструированы для сжигания древесины и бурого угля, на принципе генераторной газификации с использованием вытяжного вентилятора ( S ), выкачивающего продукты сгорания из котла.
Корпус котлов изготовлен в виде сварной конструкции из качественной листовой стали толщиной 6 — 3 мм. Имеются две камеры, установленные одна над другой, верхняя служит в качестве резервуара для топлива, нижняя – в качестве камеры сжигания и поддувала. Между ними установлена новая, защищенная патентом поворотная колосниковая решетка, позволяющая полную газификацию угля и древесины отдельно или совместно и простое устранение золы. В задней части корпуса котлов имеется вертикальный канал для продуктов сгорания, в верхней части имеется заслонка для растапливания. Верхняя часть канала для продуктов сгорания оснащена отводящим патрубком для подсоединения к дымоходу.
Преимущества угольно-дровяных газифицирующих котлов «ATMOS»
- Возможность сжигания больших кусков дерева
- Возможность отдельного сжигания древесины и угля или же их совместное сжигание
- Большой бункер для топлива – продолжительное время горения
- Высокий КПД — 81 — 87 % в зависимости от типа – первичный и вторичный воздух предварительно нагревается до высокой температуры
- Экологическое сжигание – котел согласно CSN EN 303-5 относится к 3-му классу
- Вытяжной вентилятор – беспыльный сбор золы, котельная без дыма
- Контур охлаждения для предотвращения перенагрева – без риска повреждения котла
- Автоматическое выключение котла после догорания топлива – термостат для дымовых газов
- Удобный сбор золы – большая керамическая камера сгорания для золы (у дерева собирается один раз в неделю, у угля – один раз в день)
- Котел без трубной доски – более простая очистка (кроме C50S)
- Небольшие размеры и малый вес
- Высокое качество
Установка сегментов колосниковой решетки изображена на рисунке и является одинаковой как при сжигании угля, так и древесины.
Канал для привода воздуха и ровная частьгазифицирующей решетки должны быть всегда направлены книзу.
ЗАЩИЩЕНО ПРОИЗВОДСТВЕННЫМ ПАТЕНТОМ!
Вид верхней загрузочной камеры
Вид верхней топки
Вытяжной вентилятор
сводит к минимуму образование дыма при подкладывании топлива и работе котла
Контур охлаждения против тепловой перегрузки
Установка и Регулирование котлов
Установка
Котлы «ATMOS» необходимо подключать к «LADDOMAT 21» или терморегулирующим вентилем для достижения минимальной температуры возвратной воды в котлах 65C°. Температура на входе в котлы должна постоянно поддерживаться в пределах 80 — 90 °C. Все котлы поставляются в основном варианте исполнения с охлаждающим контуром для предотвращения перегрева. Рекомендуем устанавливать котлы с аккумулирующими баками, снижающими расход топлива и повышающими комфорт отопления.
Регулирование котлов
Электромеханическое – регулирование мощности проводится заслонкой, управляемой регулятором тяги, тип FR 124, который в зависимости от установленной температуры воды на входе (80- 90 °C) автоматически открывает или закрывает воздушную заслонку. Необходимо уделять повышенное внимание настройке регулятора мощности, так как кроме регулирования мощности регулятор выполняет другие важные функции, такие как предотвращение перенагрева котла. Котел также оснащен регулирующим термостатом, расположенным на панели управления котла, которым управляется работа вентилятора в зависимости от установленной температуры на выходе (80- 85 °C). На регулирующем термостате должна быть установлена температура на 5 °C ниже, чем на регуляторе тяги FR 124.
С 2002 года котлы также оснащены термостатом для продуктов сгорания, предназначенным для отключения отводного вентилятора после сгорания топлива. Котлы работают на сниженную мощность до 70% номинальной мощности и без вентилятора.
Каждый котел можно оснастить у заказчика электронным регулированием «ATMOS» ACD 01 для управления целой системой отопления в зависимости от наружной температуры, комнатной температуры и от времени. Это регулирование способно управлять также самим котлом с вентилятором и со многими другими функциями.
Панель со стандартной регулировкой
Состав панели:
Главный выключатель, защитный термостат, термометр, регулировочный термостат и термостат продуктов сгорания
Электромеханическая регулировка — оптимальное решение управления работой котла (вентилятора) простым способом.
Вариант исполнения панели со стандартной регулировкой — основной вариант исполнения всех производимых котлов
Каждый котел можно снабдить у клиента электронной регулировкой ATMOS ACD 01 для управления всей системой отопления в зависимости от наружной температуры, температуры в помещении и времени. Данное регулировочное устройство способно управлять и самим котлом с вентилятором при наличии многих дальнейших функций.
Размер загрузочной камеры
горение пламени
в нижней топке в сферическом пространстве
- ATMOS Комби
C 18 S, AC 25 S
- ATMOS Комби
C 20 S, C 30 S, C 40 S, C 50 S,
AC 35 S, AC 45 S
Условные обозначения на чертежах котлов — C 18S, C 20S, C 30S, C 40S, C 50S
| 1. | Корпус котла | 14. | Огнеупорная заслонка — GS — задняя сторона сферического пространства |
|---|---|---|---|
| 2. | Дверца для подкладывания топлива | 15. | Крышка для чистки |
| 3. | Дверца поддувала | 16. | Колосниковый рычаг |
| 4. | Вентилятор — нагнетательный, вытяжной (S) | 17. | Тяга заслонки для затапливания |
| 5. | Огнеупорная фасонная часть — шашка задняя | 18. | Термометр |
| 6. | Панель управления | 19. | Диафрагма топки |
| 7. | Предохранительный термостат | 20. | Выключатель |
| 8. | Регулирующая заслонка | 22. | Регулятор мощности — Honeywell FR124 |
| 9. | Вращающаяся колосниковая решетка | 23. | Огнеупорная фасонная часть — шашка передняя |
| 10. | Фасонная часть — сферическое пространство — L+P | 24. | Рабочий термостат вентилятора |
| 11. | Колосниковая трубка | 25. | Наполнитель в дверцах — Sibral |
| 12. | Фасонная часть — полумесяц | 26. | Уплотнение |
| 13. | Заслонка для затапливания | 27. | Термостат топочных газов |
| 28. | Охлаждающий контурот перегрева. |
| C18S | C20S | C25ST | C30S | C32ST | C40S | C50S | |
|---|---|---|---|---|---|---|---|
| A | 1185 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 |
| B | 758 | 758 | 758 | 858 | 858 | 958 | 1117 |
| C | 675* | 675* | 675* | 675* | 675* | 675* | 675* |
| D | 874 | 1121 | 1121 | 1121 | 1121 | 1121 | 1115 |
| E | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
| F | 65 | 65 | 65 | 65 | 65 | 65 | 78 |
| G | 210 | 210 | 210 | 210 | 210 | 210 | 210 |
| H | 933 | 1177 | 1177 | 1177 | 1177 | 1177 | 1177 |
| CH | 212 | 212 | 212 | 212 | 212 | 212 | 212 |
| I | 212 | 212 | 212 | 212 | 212 | 212 | 212 |
| J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ | 2″ |
* ширина котла после установки боковой крышки составляет 555 мм
| ТЕХНИЧЕСКИЕ ДАННЫЕ ТИП КОТЛА Kombi | C18S | C20S | C25ST | C30S | C32ST | C40S | C50S | |
|---|---|---|---|---|---|---|---|---|
| Диапазон мощности (кВт) | 20 | 25 | 25 | 32 | 32 | 40 | 48 | |
| ПредписаннаЯ тЯга дымовой трубы (Па) | 20 | 23 | 23 | 25 | 25 | 28 | 28 | |
| Вес котла (кг) | 295 | 351 | 379 | 395 | 415 | 434 | 492 | |
| Объем воды (л) | 45 | 64 | 68 | 70 | 74 | 77 | 95 | |
| Объем загрузоЧной воронки (дм3) | 65 | 100 | 100 | 125 | 125 | 150 | 150 | |
| ЭлектриЧескаЯ потреблЯемаЯ мощность (Вт) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| НапрЯжение подклюЧениЯ (В/Гц) | 230/50 | |||||||
| Предписанное топливо | Бурый уголь-орех 1 с теплотворностью 17 — 20 мджЧкг-1, сухое дерево с теплотворностью 15 — 18 мдж/кг, диаметр 70 — 100 мм, влажность 12 — 20% | |||||||
| МаксимальнаЯ длина поленьев (мм) | 330 | 330 | 330 | 430 | 430 | 530 | 530 | |
| МинимальнаЯ температура возвращающейсЯ воды во времЯ эксплуатации | 65 °C | |||||||
| ВелиЧина отдаЧи (кпд) в полном диапазоне мощности | 88,9 | 84,5 | 88,9 | 85 | 88,6 | 85,4 | >83,4 | |
| Класс котла | 5 | 4 | 5 | 4 | 5 | 4 | 4 | |
Газифицирующий котел на каменный уголь
www.atmos.eu
