Заглушки фланцевые: АТК 24.200.02-90
ООО «Заречный механический завод» изготавливает заглушки фланцевые различного исполнения и для разного давления. В том числе по чертежам альбома АТК 24.200.02-90 (Заглушки фланцевые стальные. Конструкция, размеры и технические требования. Издательство Министерства тяжелого машиностроения, 1990г.)

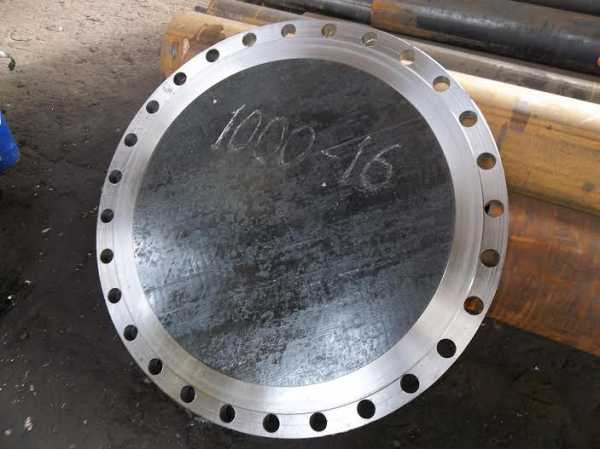

Заглушка фланцевая стальная (ЗФ) предназначена для запирания концов трубопровода. Её ещё называют «глухой фланец», потому что она имеет конструкцию и размеры фланца по ГОСТ 12815-80 без отверстия в середине. Заглушка АТК 24.200.02-90 применяется в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.
Цены (предварительный расчёт) на заглушки фланцевые АТК 24.200.02-90 с НДС:
Заглушки фланцевые по АТК 24.200.02-90 изготавливаются из листа — сталь 3/ 20. Для изготовления заглушек из листа — сталь 09Г2С — требуется предварительное согласование.
| Заглушки фланцевые АТК 24.200.02-90 Py-6 | |
|---|---|
| Заглушка фланцевая 1-1000-6 АТК 24.200.02-90 | 49 328,3 |
| Заглушка фланцевая 1-800-6 АТК 24.200.02-90 | 29 429,4 |
| Заглушка фланцевая 1-600-6 АТК 24.200.02-90 | 16 984,2 |
| Заглушка фланцевая 1-500-6 АТК 24.200.02-90 | 11 459,8 |
| Заглушка фланцевая 1-450-6 АТК 24.200.02-90 | 8 068,2 |
| Заглушка фланцевая 1-400-6 АТК 24.200.02-90 | 5 917,5 |
| Заглушка фланцевая 1-350-6 АТК 24.200.02-90 | 4 492,6 |
| Заглушка фланцевая 1-300-6 АТК 24.200.02-90 | 3 036,3 |
| Заглушка фланцевая 1-250-6 АТК 24.200.02-90 | 1 756,7 |
| Заглушка фланцевая 1-200-6 АТК 24.200.02-90 | 1 265,8 |
| Заглушка фланцевая 1-150-6 АТК 24.200.02-90 | 894,5 |
| Заглушка фланцевая 1-125-6 АТК 24.200.02-90 | 829,5 |
| Заглушка фланцевая 1-100-6 АТК 24.200.02-90 | 741,3 |
| Заглушка фланцевая 1- 80-6 АТК 24.200.02-90 | 688,7 |
| Заглушка фланцевая 1- 65-6 АТК 24.200.02-90 | 619,3 |
| Заглушка фланцевая 1- 50-6 АТК 24.200.02-90 | 579,3 |
| Заглушка фланцевая 1- 40-6 АТК 24.200.02-90 | 561,2 |
| Заглушка фланцевая 1- 32-6 АТК 24.200.02-90 | 544,3 |
| Заглушка фланцевая 1- 25-6 АТК 24.200.02-90 | 514,3 |
| Заглушка фланцевая 1- 20-6 АТК 24.200.02-90 | 501,2 |
| Заглушка фланцевая 1- 15-6 АТК 24.200.02-90 | 489,3 |
| Заглушка фланцевая 1- 10-6 АТК 24.200.02-90 | 489,3 |
| Заглушки фланцевые АТК 24.200.02-90 Py-10 | |
|---|---|
| Заглушка фланцевая 1-1000-10 АТК 24.200.02-90 | 58 895,9 |
| Заглушка фланцевая 1-800-10 АТК 24.200.02-90 | 39 688,8 |
| Заглушка фланцевая 1-600-10 АТК 24.200.02-90 | 12 960,3 |
| Заглушка фланцевая 1-500-10 АТК 24.200.02-90 | 11 322,5 |
| Заглушка фланцевая 1-450-10 АТК 24.200.02-90 | 10 192,1 |
| Заглушка фланцевая 1-400-10 АТК 24.200.02-90 | 7 046,6 |
| Заглушка фланцевая 1-350-10 АТК 24.200.02-90 | 4 174,9 |
| Заглушка фланцевая 1-300-10 АТК 24.200.02-90 | 3 036,3 |
| Заглушка фланцевая 1-250-10 АТК 24.200.02-90 | 2 081,5 |
| Заглушка фланцевая 1-200-10 АТК 24.200.02-90 | 1 262,9 |
| Заглушки фланцевые АТК 24.200.02-90 Py-16 | |
|---|---|
| Заглушка фланцевая 1-800-16 АТК 24.200.02-90 | 49 079,9 |
| Заглушка фланцевая 1-600-16 АТК 24.200.02-90 | 23 871,9 |
| Заглушка фланцевая 1-500-16 АТК 24.200.02-90 | 17 279,2 |
| Заглушка фланцевая 1-450-16 АТК 24.200.02-90 | 12 890,5 |
| Заглушка фланцевая 1-400-16 АТК 24.200.02-90 | 8 397,4 |
| Заглушка фланцевая 1-350-16 АТК 24.200.02-90 | 5 301,1 |
| Заглушка фланцевая 1-300-16 АТК 24.200.02-90 | 4 218,9 |
| Заглушка фланцевая 1-250-16 АТК 24.200.02-90 | 2 455,4 |
| Заглушка фланцевая 1-200-16 АТК 24.200.02-90 | 1 455,4 |
| Заглушки фланцевые АТК 24.200.02-90 Py-25 | |
|---|---|
| Заглушка фланцевая 1-600-25 АТК 24.200.02-90 | 31 641,0 |
| Заглушка фланцевая 1-500-25 АТК 24.200.02-90 | 25 294,7 |
| Заглушка фланцевая 1-450-25 АТК 24.200.02-90 | 20 149,8 |
| Заглушка фланцевая 1-400-25 АТК 24.200.02-90 | 17 227,1 |
| Заглушка фланцевая 1-350-25 АТК 24.200.02-90 | 9 634,2 |
| Заглушка фланцевая 1-300-25 АТК 24.200.02-90 | 6 152,9 |
| Заглушка фланцевая 1-250-25 АТК 24.200.02-90 | 4 783,5 |
| Заглушка фланцевая 1-200-25 АТК 24.200.02-90 | 2 838,5 |
| Заглушка фланцевая 1-150-25 АТК 24.200.02-90 | 1 964,0 |
| Заглушка фланцевая 1-125-25 АТК 24.200.02-90 | 1 644,6 |
| Заглушка фланцевая 1-100-25 АТК 24.200.02-90 | 1 079,7 |
| Заглушка фланцевая 1- 80-25 АТК 24.200.02-90 | 792,6 |
| Заглушка фланцевая 1- 65-25 АТК 24.200.02-90 | 728,5 |
| Заглушка фланцевая 1- 50-25 АТК 24.200.02-90 | 670,6 |
| Заглушка фланцевая 1- 40-25 АТК 24.200.02-90 | 644,2 |
| Заглушка фланцевая 1- 32-25 АТК 24.200.02-90 | 619,3 |
| Заглушка фланцевая 1- 25-25 АТК 24.200.02-90 | 544,3 |
| Заглушка фланцевая 1- 20-25 АТК 24.200.02-90 | 528,7 |
| Заглушка фланцевая 1- 15-25 АТК 24.200.02-90 | 514,3 |
| Заглушка фланцевая 1- 10-25 АТК 24.200.02-90 | 501,2 |
| Заглушки фланцевые АТК 24.200.02-90 Py-40 | |
|---|---|
| Заглушка фланцевая 1-450-40 АТК 24.200.02-90 | 30 704,2 |
| Заглушка фланцевая 1-400-40 АТК 24.200.02-90 | 24 888,5 |
| Заглушка фланцевая 1-350-40 АТК 24.200.02-90 | 14 761,3 |
| Заглушка фланцевая 1-300-40 АТК 24.200.02-90 | 9 356,0 |
| Заглушка фланцевая 1-250-40 АТК 24.200.02-90 | 6 673,1 |
| Заглушка фланцевая 1-200-40 АТК 24.200.02-90 | 3 751,9 |
| Заглушка фланцевая 1-150-40 АТК 24.200.02-90 | 2 961,7 |
| Заглушка фланцевая 1-125-40 АТК 24.200.02-90 | 1 644,6 |
| Заглушка фланцевая 1-100-40 АТК 24.200.02-90 | 1 553,8 |
| Заглушка фланцевая 1- 80-40 АТК 24.200.02-90 | 956,6 |
| Заглушка фланцевая 1- 65-40 АТК 24.200.02-90 | 728,5 |
| Заглушка фланцевая 1- 50-40 АТК 24.200.02-90 | 670,6 |
| Заглушка фланцевая 1- 40-40 АТК 24.200.02-90 | 644,2 |
| Заглушка фланцевая 1- 32-40 АТК 24.200.02-90 | 619,3 |
| Заглушка фланцевая 1- 25-40 АТК 24.200.02-90 | 544,3 |
| Заглушка фланцевая 1- 20-40 АТК 24.200.02-90 | 554,2 |
| Заглушка фланцевая 1- 15-40 АТК 24.200.02-90 | 514,3 |
| Заглушка фланцевая 1- 10-40 АТК 24.200.02-90 | 501,2 |
Цены расчётные и могут меняться в зависимости от цен на исходные материалы без изменения информации на сайте. Более подробную информацию по ценам, срокам исполнения и возможным скидкам Вы можете получить у наших менеджеров по телефону: (495) — 21-21-581
Технические характеристики:
- Условное давление: от 6 до 400 кгс/см2 (от 0,6 до 40 МПа)
- Температура: от минус 70 до 600 градусов С
- Материал изготовления: сталь 3/ 20, сталь 09Г2С
- Присоединение: фланцевое с присоединительными размерами по ГОСТ 12815-80
Заречный механический завод изготавливает заглушки по АТК 24.200.02-90 1, 2, 3 и 5-го исполнений.
Наиболее востребованные типоразмеры фланцевых заглушек всегда в достаточном количестве на складе.
По вашей заявке все изделия будут укомплектованы крепежом и прокладками.
Доставка в регионы — через транспортные компании.
Доставка оплаченного товара до транспортной компании — бесплатно.
Заказать данную продукцию Вы можете через обратную связь или позвонив нашим менеджерам по телефону:
zmzavod.ru
Заглушки фланцевые (глухой фланец) по АТК 24.200.02-90, ГОСТ 12836-67
Заглушки фланцевые, как правило, изготавливаются двумя методами: Первый – литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки; Второй — резкой (газовой или плазменной) заготовки из листа металла, т.е. из цельного листа металла вырезается заготовка и затем обрабатывается на станке. Заглушки фланцевые, изготовленные методом литья более дешевые, т.к. при таком способе изготовления остается очень мало отходов, но всегда есть риск того, что внутри заглушки могут присутствовать воздушные полости, которые часто образовываются при таком методе, а значит такие заглушки менее надежные. При изготовлении методом резки из листа металла, остается много отходов, поэтому заглушки фланцевые, изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри заглушки. Поэтому если в трубопроводе предполагается высокое давление, то надежнее на данный трубопровод устанавливать заглушки фланцевые, изготовленные методом резки из листа металла. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят заглушки фланцевые:

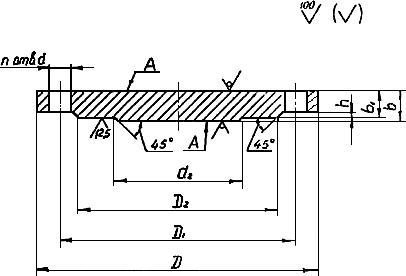

Заглушка фланцевая:
Как видно из схематичного изображения, приведенного выше, фланцевые заглушки представляют из себя деталь дисковой формы, которая по своей геометрии очень похожа на плоский фланец, только без центрального отверстия, поэтому заглушки фланцевые иногда называют “глухой фланец”. Заглушки фланцевые изготавливаются по АТК 24.200.02-90 (альбом типовых конструкций) и могут быть изготовлены в 5-ти различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из 5-ти исполнений
Из вышеприведенных схематичных изображений видно, что Исполнение 1 – это заглушки фланцевые с соединительным выступом; Исполнение 2 – это заглушки фланцевые с выступом; Исполнение 3 – это заглушки фланцевые с шипом; Исполнение 4 – это заглушки фланцевые под прокладку овального сечения; Исполнение 5 – это заглушки фланцевые с впадиной;
Изначально, заглушки фланцевые изготавливались по ГОСТ 12836-67, который был введен в 1967 году, но в 1991 году ГОСТ 12836-67 было решено обновить и заменить на АТК 24.200.02-90.
Заглушки фланцевые, в отличие от заглушек эллиптических, монтируются на трубопровод не с помощью сварки, а крепятся с помощью болтов или шпилек к фланцу, который в свою очередь уже приварен к трубе. Выбирая исполнение заглушки фланцевой, следует учитывать, с каким фланцем будет соединяться данная заглушка.
Фланцевые заглушки, в зависимости от своего исполнения, могут выдерживать давление от 0,6 МПа до 16МПа. В нижеприведенной таблице указаны виды заглушек фланцевых по АТК 24.200.02-90 поставляемые нашей компанией, а также характеристики данных заглушек:
Заглушки фланцевые по АТК 24.200.02-90:
| Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг |
|---|---|---|---|---|---|---|---|
| 10х0,6 | 0,3 | 600х0,6 | 74 | 150х1,6 | 7,1 | 600х2,5 | 196 |
| 15х0,6 | 0,4 | 800х0,6 | 160 | 200х1,6 | 10,4 | 800х2,5 | 390 |
| 20х0,6 | 0,5 | 1000х0,6 | 286 | 250х1,6 | 19 | 10х4,0 | 0,5 |
| 25х0,6 | 0,6 | 1200х0,6 | 455 | 300х1,6 | 26,4 | 15х4,0 | 0,6 |
| 32х0,6 | 1 | 200х1,0 | 9,2 | 350х1,6 | 37,3 | 20х4,0 | 0,8 |
| 40х0,6 | 1,1 | 250х1,0 | 14,4 | 400х1,6 | 54,3 | 25х4,0 | 1 |
| 50х0,6 | 1,3 | 300х1,0 | 20,1 | 450х1,6 | 66,2 | 32х4,0 | 1,6 |
| 65х0,6 | 1,7 | 350х1,0 | 29,3 | 500х1,6 | 99,2 | 40х4,0 | 1,8 |
| 80х0,6 | 2,3 | 400х1,0 | 41 | 600х1,6 | 153 | 50х4,0 | 2,2 |
| 100х0,6 | 2,8 | 450х1,0 | 48,9 | 800х1,6 | 295 | 65х4,0 | 3,1 |
| 125х0,6 | 4,4 | 500х1,0 | 64 | 1000х1,6 | 540 | 80х4,0 | 3,7 |
| 150х0,6 | 5,5 | 600х1,0 | 99,6 | 1200х1,6 | 886 | 100х4,0 | 5,8 |
| 200х0,6 | 8,3 | 800х1,0 | 231 | 200х2,5 | 16,2 | 125х4,0 | 8,8 |
| 250х0,6 | 11,6 | 1000х1,0 | 386 | 250х2,5 | 29,1 | 150х4,0 | 12,1 |
| 300х0,6 | 17,4 | 1200х1,0 | 676 | 300х2,5 | 36,8 | 200х4,0 | 22,1 |
| 350х0,6 | 22,1 | 65х1,6 | 2,5 | 350х2,5 | 58,3 | 250х4,0 | 38,4 |
| 400х0,6 | 30,6 | 80х1,6 | 3 | 400х2,5 | 81,4 | 300х4,0 | 55,2 |
| 450х0,6 | 41,8 | 100х1,6 | 3,6 | 450х2,5 | 95,5 | 350х4,0 | 79,7 |
| 400х4,0 | 118 | ||||||
| 500х0,6 | 49,7 | 125х1,6 | 4,8 | 500х2,5 | 131,6 | 450х4,0 | 126 |
| 500х4,0 | 171 |
| Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг |
|---|---|---|---|---|---|---|---|
| 200х1,0 | 8,8 | 400х1,6 | 53,4 | 32х4,0 | 1,4 | 32х6,3 | 1,8 |
| 250х1,0 | 14 | 450х1,6 | 65,1 | 40х4,0 | 1,8 | 40х6,3 | 2,2 |
| 300х1,0 | 19,4 | 500х1,6 | 98 | 50х4,0 | 2,2 | 50х6,3 | 3 |
| 350х1,0 | 28,4 | 600х1,6 | 149 | 65х4,0 | 3 | 65х6,3 | 3,4 |
| 400х1,0 | 39,6 | 800х1,6 | 289 | 80х4,0 | 3,5 | 80х6,3 | 5,3 |
| 450х1,0 | 47,7 | 200х2,5 | 15,7 | 100х4,0 | 5,5 | 100х6,3 | 5,9 |
| 500х1,0 | 64,1 | 250х2,5 | 28,3 | 125х4,0 | 8,5 | 125х6,3 | 8,4 |
| 600х1,0 | 96 | 300х2,5 | 35,6 | 150х4,0 | 11,7 | 150х6,3 | 13,8 |
| 800х1,0 | 224 | 350х2,5 | 56,9 | 200х4,0 | 21,4 | 200х6,3 | 21,1 |
| 65х1,6 | 2,3 | 400х2,5 | 79,7 | 250х4,0 | 37,4 | 250х6,3 | 33,8 |
| 80х1,6 | 2,7 | 450х2,5 | 93,6 | 300х4,0 | 53,6 | 300х6,3 | 51,9 |
| 100х1,6 | 3,4 | 500х2,5 | 130 | 350х4,0 | 77,8 | 350х6,3 | 72,1 |
| 125х1,6 | 4,5 | 600х2,5 | 190 | 400х4,0 | 115 | 400х6,3 | 104 |
| 150х1,6 | 6,8 | 800х2,5 | 382 | 450х4,0 | 124 | 450х6,3 | 144 |
| 200х1,6 | 10 | 10х4,0 | 0,4 | 500х4,0 | 165 | 500х6,3 | 235 |
| 250х1,6 | 18,6 | 15х4,0 | 0,5 | 10х6,3 | 0,7 | 600х6,3 | 365 |
| 300х1,6 | 25,8 | 20х4,0 | 0,7 | 15х6,3 | 0,8 | ||
| 350х1,6 | 36,5 | 25х4,0 | 0,8 | 20х6,3 | 1,3 |
Ниже приведен пример условного обозначения заглушек фланцевых по АТК 24.200.02-90:
Заглушка фланцевая, исполнения 1, с условным проходом 100мм, на давление 6,3МПа из стали марки 20:Заглушка 1-100х63 ст.20 АТК 24.200.02-90
Заглушка фланцевая, исполнения 2, с условным проходом 350мм, на давление 1,6МПа из стали марки 12х18н10т:Заглушка 2-350х16 ст.12х18н10т АТК 24.200.02-90
Таким образом, каждому исполнению фланцевых заглушек соответствует своя таблица, в которой прописаны все возможные размеры, а также характеристики заглушек фланцевых, изготовленных по этому исполнению. Таких таблиц, соответственно, пять. На нашем сайте представлены только 2 таблицы для наиболее часто потребляемых фланцевых заглушек – заглушек исполнения 1 и 2.
Пользуясь вышеприведенными таблицами на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в данных таблицах указан вес заглушек фланцевых по АТК 24.200.02-90.
Наша компания может поставлять заглушки фланцевые по АТК 24.200.02-90 из различных марок стали, таких как: сталь 20 и 09г2с (заглушки фланцевые стальные), сталь 12х18н10т и 10х17н13м2т (заглушки фланцевые нержавеющие), сталь 15х5м (заглушки фланцевые жаропрочные) и д.р.
Помимо российских нормативных документов, наша компания поставляет заглушки фланцевые, изготовленные по американским стандартам: ANSI B16.5 и ANSI B16.47.
На все фланцевые заглушки, поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.
Возможно изготовление заглушек фланцевых других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.
Если у вас остались вопросы, связанные с заглушками фланцевыми, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343)361 2377
Изготавливаемая продукция: Заглушки фланцевые
www.soiuzdsk.ru
ЗАГЛУШКИ ФЛАНЦЕВЫЕ СТАЛЬНЫЕ АТК 24.200.02-90
Заглушки фланцевые стальные АТК 24.200.02-90
Заглушки
АТК 24.200.02-90 или ОСТ 26-11-07-85 применяются в химической,
нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других
смежных отраслях промышленности.
Давление от 0,6 МПа (6 кгс/см2) до 16 МПа (160 кгс/см2)
Диапазон рабочих температур: от -70°С до 600°С
Технические требования по АТК 24.200.02-90.
Фланцевые заглушки изготавливаются с уплотнительными поверхностями исполнения 1, 2, 3, 4, 5 в номенклатуре АТК 24.200.02-90.
| Dу, мм | D, мм | D1, мм | D2, мм | b, мм | d2, мм | d, мм | h2,мм | h, мм | к-во отв., n, шт. | Масса, кг |
| Pу = 1,0 МПа (10 кгс/см2) | ||||||||||
| 15 | 95 | 65 | 45 | 12 | 10 | 14 | 2 | 2 | 4 | 0,43 |
| 20 | 105 | 75 | 58 | 16 | 0,55 | |||||
| 25 | 115 | 85 | 68 | 22 | 0,67 | |||||
| 32 | 135 | 100 | 78 | 28 | 18 | 0,91 | ||||
| 40 | 145 | 110 | 88 | 14 | 36 | 3 | 1,24 | |||
| 50 | 160 | 125 | 102 | 46 | 1,55 | |||||
| 65 | 180 | 145 | 122 | 60 | 2,04 | |||||
| 80 | 195 | 160 | 138 | 76 | 2,44 | |||||
| 100 | 215 | 180 | 158 | 94 | 8 | 2,97 | ||||
| 125 | 245 | 210 | 188 | 16 | 118 | 4,69 | ||||
| 150 | 280 | 240 | 212 | 142 | 23 | 6,07 | ||||
| 200 | 335 | 295 | 268 | 196 | 9,09 | |||||
| 250 | 390 | 350 | 320 | 18 | 244 | 12 | 14,26 | |||
| 300 | 440 | 400 | 370 | 20 | 294 | 4 | 3 | 19,88 | ||
| 350 | 500 | 460 | 430 | 24 | 344 | 16 | 31,94 | |||
| 400 | 565 | 515 | 482 | 26 | 390 | 27 | 44,43 | |||
| 500 | 670 | 620 | 585 | 30 | 490 | 20 | 74,31 | |||
| 600 | 780 | 725 | 685 | 34 | 590 | 30 | 5 | 4 | 119,27 | |
| 800 | 1010 | 950 | 905 | 42 | 780 | 33 | 24 | 242,06 | ||
| 1000 | 1220 | 1160 | 1110 | 50 | 980 | 28 | 429,64 | |||
| 1200 | 1455 | 1380 | 1325 | 55 | 1180 | 40 | 32 | 673,13 | ||
| Pу = 1,6 МПа (16 кгс/см2) | ||||||||||
| 15 | 95 | 65 | 45 | 12 | 10 | 14 | 2 | 2 | 4 | 0,43 |
| 20 | 105 | 75 | 58 | 16 | 0,55 | |||||
| 25 | 115 | 85 | 68 | 22 | 0,67 | |||||
| 32 | 135 | 100 | 78 | 28 | 18 | 0,91 | ||||
| 40 | 145 | 110 | 88 | 14 | 36 | 3 | 1,24 | |||
| 50 | 160 | 125 | 102 | 46 | 1,55 | |||||
| 65 | 180 | 145 | 122 | 60 | 2,04 | |||||
| 80 | 195 | 160 | 138 | 76 | 2,44 | |||||
| 100 | 215 | 180 | 158 | 16 | 94 | 8 | 3,51 | |||
| 125 | 245 | 210 | 188 | 118 | 4,69 | |||||
| 150 | 280 | 240 | 212 | 18 | 142 | 23 | 6,99 | |||
| 200 | 335 | 295 | 268 | 20 | 196 | 12 | 11,49 | |||
| 250 | 405 | 355 | 320 | 24 | 244 | 27 | 19,74 | |||
| 300 | 460 | 410 | 378 | 28 | 294 | 4 | 3 | 29,58 | ||
| 350 | 520 | 470 | 438 | 32 | 344 | 16 | 44,22 | |||
| 400 | 580 | 525 | 490 | 34 | 390 | 30 | 59,86 | |||
| 500 | 710 | 650 | 610 | 40 | 490 | 33 | 20 | 102,69 | ||
| 600 | 840 | 770 | 720 | 45 | 590 | 40 | 5 | 4 | 161,98 | |
| 800 | 1020 | 950 | 900 | 52 | 780 | 24 | 300,6 | |||
| 1000 | 1255 | 1170 | 1110 | 63 | 980 | 46 | 28 | 542,16 | ||
| 1200 | 1485 | 1390 | 1325 | 75 | 1180 | 52 | 32 | 922,18 | ||
| Pу = 2,5 МПа (25 кгс/см2) | ||||||||||
| 15 | 95 | 65 | 45 | 12 | 10 | 14 | 2 | 2 | 4 | 0,43 |
| 20 | 105 | 75 | 58 | 16 | 0,55 | |||||
| 25 | 115 | 85 | 68 | 22 | 0,67 | |||||
| 32 | 135 | 100 | 78 | 28 | 18 | 0,91 | ||||
| 40 | 145 | 110 | 88 | 14 | 36 | 3 | 1,24 | |||
| 50 | 160 | 125 | 102 | 14 | 46 | 1,55 | ||||
| 65 | 180 | 145 | 122 | 16 | 60 | 8 | 2,29 | |||
| 80 | 195 | 160 | 138 | 18 | 76 | 3,21 | ||||
| 100 | 230 | 190 | 162 | 20 | 94 | 23 | 5,07 | |||
| 125 | 270 | 220 | 188 | 22 | 118 | 27 | 7,83 | |||
| 150 | 300 | 250 | 218 | 24 | 142 | 10,95 | ||||
| 200 | 360 | 310 | 278 | 26 | 196 | 12 | 17,51 | |||
| 250 | 425 | 370 | 335 | 30 | 244 | 30 | 28,93 | |||
| 300 | 485 | 430 | 390 | 34 | 294 | 4 | 3 | 16 | 42 | |
| 350 | 550 | 490 | 450 | 38 | 344 | 33 | 61,48 | |||
| 400 | 610 | 550 | 505 | 40 | 390 | 81,12 | ||||
| 500 | 730 | 660 | 615 | 48 | 490 | 40 | 20 | 140,22 | ||
| 600 | 840 | 770 | 720 | 50 | 590 | 5 | 4 | 194,5 | ||
| 800 | 1075 | 990 | 930 | 63 | 780 | 46 | 24 | 409,07 | ||
| Pу = 4,0 МПа (40 кгс/см2) | ||||||||||
| 15 | 95 | 65 | 45 | 16 | 10 | 14 | 2 | 2 | 4 | 0,63 |
| 20 | 105 | 75 | 58 | 16 | 0,8 | |||||
| 25 | 115 | 85 | 68 | 22 | 0,98 | |||||
| 32 | 135 | 100 | 78 | 28 | 18 | 1,33 | ||||
| 40 | 145 | 110 | 88 | 36 | 3 | 1,49 | ||||
| 50 | 160 | 125 | 102 | 18 | 46 | 2,15 | ||||
| 65 | 180 | 145 | 122 | 20 | 60 | 8 | 3,03 | |||
| 80 | 195 | 160 | 138 | 22 | 76 | 4,08 | ||||
| 100 | 230 | 190 | 162 | 24 | 94 | 23 | 6,27 | |||
| 125 | 270 | 220 | 188 | 28 | 118 | 27 | 10,31 | |||
| 150 | 300 | 250 | 218 | 30 | 142 | 14,07 | ||||
| 200 | 375 | 320 | 280 | 38 | 196 | 30 | 12 | 28,3 | ||
| 250 | 445 | 385 | 345 | 45 | 244 | 33 | 48,5 | |||
| 300 | 510 | 450 | 410 | 48 | 294 | 4 | 3 | 16 | 66,99 | |
| 350 | 570 | 510 | 465 | 50 | 344 | 88,9 | ||||
| 400 | 655 | 585 | 535 | 56 | 390 | 40 | 131,59 | |||
| 500 | 755 | 670 | 615 | 70 | 490 | 46 | 20 | 218,77 | ||
www.12821-80.ru
| Заглушка фланцевая Ду 15 Ру 6 АТК 24.200.02-90 | 15 | 6 | 0,4 | Запросить цену |
| Заглушка фланцевая Ду 15 Ру 10 АТК 24.200.02-90 | 10 | 0,6 | Запросить цену | |
| Заглушка фланцевая Ду 15 Ру 16 АТК 24.200.02-90 | 16 | 0,8 | Запросить цену | |
| Заглушка фланцевая Ду 15 Ру 25 АТК 24.200.02-90 | 25 | 1,4 | Запросить цену | |
| Заглушки фланцевые Ду 20 Ру 6 АТК 24.200.02-90 | 20 | 6 | 0,5 | Запросить цену |
| Заглушки фланцевые Ду 20 Ру 10 АТК 24.200.02-90 | 10 | 0,8 | Запросить цену | |
| Заглушки фланцевые Ду 20 Ру 16 АТК 24.200.02-90 | 16 | 1,3 | Запросить цену | |
| Заглушки фланцевые Ду 20 Ру 25 АТК 24.200.02-90 | 25 | 2,2 | Запросить цену | |
| Заглушки фланцевые Ду 25 Ру 6 АТК 24.200.02-90 | 25 | 6 | 0,6 | Запросить цену |
| Заглушки фланцевые Ду 25 Ру 10 АТК 24.200.02-90 | 10 | 1 | Запросить цену | |
| Заглушки фланцевые Ду 25 Ру 16 АТК 24.200.02-90 | 16 | 1,8 | Запросить цену | |
| Заглушки фланцевые Ду 25 Ру 25 АТК 24.200.02-90 | 25 | 2,8 | Запросить цену | |
| Заглушки фланцевые Ду 32 Ру 6 АТК 24.200.02-90 | 32 | 6 | 1 | Запросить цену |
| Заглушки фланцевые Ду 32 Ру 10 АТК 24.200.02-90 | 10 | 1,6 | Запросить цену | |
| Заглушки фланцевые Ду 32 Ру 16 АТК 24.200.02-90 | 16 | 2,2 | Запросить цену | |
| Заглушки фланцевые Ду 32 Ру 25 АТК 24.200.02-90 | 25 | 3,4 | Запросить цену | |
| Заглушки фланцевые Ду 40 Ру 6 АТК 24.200.02-90 | 40 | 6 | 1,01 | Запросить цену |
| Заглушки фланцевые Ду 40 Ру 10 АТК 24.200.02-90 | 10 | 1,8 | Запросить цену | |
| Заглушки фланцевые Ду 40 Ру 16 АТК 24.200.02-90 | 16 | 3 | Запросить цену | |
| Заглушки фланцевые Ду 40 Ру 25 АТК 24.200.02-90 | 25 | 4 | Запросить цену | |
| Заглушки фланцевые Ду 50 Ру 6 АТК 24.200.02-90 | 50 | 6 | 1,3 | Запросить цену |
| Заглушки фланцевые Ду 50 Ру 10 АТК 24.200.02-90 | 10 | 2,2 | Запросить цену | |
| Заглушки фланцевые Ду 50 Ру 16 АТК 24.200.02-90 | 16 | 3,4 | Запросить цену | |
| Заглушки фланцевые Ду 50 Ру 25 АТК 24.200.02-90 | 25 | 5,5 | Запросить цену | |
| Заглушки фланцевые Ду 50 Ру 40 АТК 24.200.02-90 | 40 | 6,9 | Запросить цену | |
| Заглушки фланцевые Ду 65 Ру 6 АТК 24.200.02-90 | 65 | 6 | 1,7 | Запросить цену |
| Заглушки фланцевые Ду 65 Ру 10 АТК 24.200.02-90 | 10 | 2,3 | Запросить цену | |
| Заглушки фланцевые Ду 65 Ру 16 АТК 24.200.02-90 | 16 | 3 | Запросить цену | |
| Заглушки фланцевые Ду 65 Ру 25 АТК 24.200.02-90 | 25 | 5,3 | Запросить цену | |
| Заглушки фланцевые Ду 65 Ру 40 АТК 24.200.02-90 | 40 | 8,5 | Запросить цену | |
| Заглушки фланцевые Ду 65 Ру 63 АТК 24.200.02-90 | 63 | 9,6 | Запросить цену | |
| Заглушки фланцевые Ду 80 Ру 6 АТК 24.200.02-90 | 80 | 6 | 2,3 | Запросить цену |
| Заглушки фланцевые Ду 80 Ру 10 АТК 24.200.02-90 | 10 | 2,7 | Запросить цену | |
| Заглушки фланцевые Ду 80 Ру 16 АТК 24.200.02-90 | 16 | 3,5 | Запросить цену | |
| Заглушки фланцевые Ду 80 Ру 25 АТК 24.200.02-90 | 25 | 5,9 | Запросить цену | |
| Заглушки фланцевые Ду 80 Ру 40 АТК 24.200.02-90 | 40 | 9,4 | Запросить цену | |
| Заглушки фланцевые Ду 80 Ру 63 АТК 24.200.02-90 | 63 | 10,6 | Запросить цену | |
| Заглушки фланцевые Ду 100 Ру 6 АТК 24.200.02-90 | 100 | 6 | 2,8 | Запросить цену |
| Заглушки фланцевые Ду 100 Ру 10 АТК 24.200.02-90 | 10 | 3,4 | Запросить цену | |
| Заглушки фланцевые Ду 100 Ру 16 АТК 24.200.02-90 | 16 | 5,5 | Запросить цену | |
| Заглушки фланцевые Ду 100 Ру 25 АТК 24.200.02-90 | 25 | 8,4 | Запросить цену | |
| Заглушки фланцевые Ду 100 Ру 40 АТК 24.200.02-90 | 40 | 12,5 | Запросить цену | |
| Заглушки фланцевые Ду 100 Ру 63 АТК 24.200.02-90 | 63 | 14,1 | Запросить цену | |
| Заглушки фланцевые Ду 125 Ру 6 АТК 24.200.02-90 | 125 | 6 | 4,4 | Запросить цену |
| Заглушки фланцевые Ду 125 Ру 10 АТК 24.200.02-90 | 10 | 4,5 | Запросить цену | |
| Заглушки фланцевые Ду 125 Ру 16 АТК 24.200.02-90 | 16 | 8,5 | Запросить цену | |
| Заглушки фланцевые Ду 125 Ру 25 АТК 24.200.02-90 | 25 | 13,8 | Запросить цену | |
| Заглушки фланцевые Ду 125 Ру 40 АТК 24.200.02-90 | 40 | 15,6 | Запросить цену | |
| Заглушки фланцевые Ду 125 Ру 63 АТК 24.200.02-90 | 63 | 22,3 | Запросить цену | |
| Заглушки фланцевые Ду 150 Ру 6 АТК 24.200.02-90 | 150 | 6 | 5,5 | Запросить цену |
| Заглушки фланцевые Ду 150 Ру 10 АТК 24.200.02-90 | 10 | 6,8 | Запросить цену | |
| Заглушки фланцевые Ду 150 Ру 16 АТК 24.200.02-90 | 16 | 11,7 | Запросить цену | |
| Заглушки фланцевые Ду 150 Ру 25 АТК 24.200.02-90 | 25 | 21,1 | Запросить цену | |
| Заглушки фланцевые Ду 150 Ру 40 АТК 24.200.02-90 | 40 | 28,1 | Запросить цену | |
| Заглушки фланцевые Ду 150 Ру 63 АТК 24.200.02-90 | 63 | 34,7 | Запросить цену | |
| Заглушки фланцевые Ду 200 Ру 6 АТК 24.200.02-90 | 200 | 6 | 8,3 | Запросить цену |
| Заглушки фланцевые Ду 200 Ру 10 АТК 24.200.02-90 | 10 | 9,2 | Запросить цену | |
| Заглушки фланцевые Ду 200 Ру 16 АТК 24.200.02-90 | 16 | 10 | Запросить цену | |
| Заглушки фланцевые Ду 200 Ру 25 АТК 24.200.02-90 | 25 | 16,2 | Запросить цену | |
| Заглушки фланцевые Ду 200 Ру 40 АТК 24.200.02-90 | 40 | 22,1 | Запросить цену | |
| Заглушки фланцевые Ду 200 Ру 63 АТК 24.200.02-90 | 63 | 33,8 | Запросить цену | |
| Заглушки фланцевые Ду 200 Ру 100 АТК 24.200.02-90 | 100 | 47,8 | Запросить цену | |
| Заглушки фланцевые Ду 200 Ру 160 АТК 24.200.02-90 | 160 | 58 | Запросить цену | |
| Заглушки фланцевые Ду 300 Ру 6 АТК 24.200.02-90 | 300 | 6 | 17,4 | Запросить цену |
| Заглушки фланцевые Ду 300 Ру 10 АТК 24.200.02-90 | 10 | 20,1 | Запросить цену | |
| Заглушки фланцевые Ду 300 Ру 16 АТК 24.200.02-90 | 16 | 25,8 | Запросить цену | |
| Заглушки фланцевые Ду 300 Ру 25 АТК 24.200.02-90 | 25 | 36,8 | Запросить цену | |
| Заглушки фланцевые Ду 300 Ру 40 АТК 24.200.02-90 | 40 | 55,2 | Запросить цену | |
| Заглушки фланцевые Ду 300 Ру 63 АТК 24.200.02-90 | 63 | 72,1 | Запросить цену | |
| Заглушки фланцевые Ду 300 Ру 100 АТК 24.200.02-90 | 100 | 106,4 | Запросить цену | |
| Заглушки фланцевые Ду 300 Ру 160 АТК 24.200.02-90 | 160 | 143,2 | Запросить цену | |
| Заглушки фланцевые Ду 400 Ру 6 АТК 24.200.02-90 | 400 | 6 | 30,6 | Запросить цену |
| Заглушки фланцевые Ду 400 Ру 10 АТК 24.200.02-90 | 10 | 41 | Запросить цену | |
| Заглушки фланцевые Ду 400 Ру 16 АТК 24.200.02-90 | 16 | 54,3 | Запросить цену | |
| Заглушки фланцевые Ду 400 Ру 25 АТК 24.200.02-90 | 25 | 81,4 | Запросить цену | |
| Заглушки фланцевые Ду 400 Ру 40 АТК 24.200.02-90 | 40 | 117,3 | Запросить цену | |
| Заглушки фланцевые Ду 400 Ру 63 АТК 24.200.02-90 | 63 | 143,2 | Запросить цену | |
| Заглушки фланцевые Ду 400 Ру 100 АТК 24.200.02-90 | 100 | 204,6 | Запросить цену | |
| Заглушки фланцевые Ду 400 Ру 160 АТК 24.200.02-90 | 160 | 316,9 | Запросить цену | |
| Заглушки фланцевые Ду 450 Ру 6 АТК 24.200.02-90 | 450 | 6 | 41,8 | Запросить цену |
| Заглушки фланцевые Ду 450 Ру 10 АТК 24.200.02-90 | 10 | 48,9 | Запросить цену | |
| Заглушки фланцевые Ду 450 Ру 16 АТК 24.200.02-90 | 16 | 65,2 | Запросить цену | |
| Заглушки фланцевые Ду 450 Ру 25 АТК 24.200.02-90 | 25 | 95,5 | Запросить цену | |
| Заглушки фланцевые Ду 450 Ру 40 АТК 24.200.02-90 | 40 | 125,9 | Запросить цену | |
| Заглушки фланцевые Ду 500 Ру 6 АТК 24.200.02-90 | 500 | 6 | 49,7 | Запросить цену |
| Заглушки фланцевые Ду 500 Ру 10 АТК 24.200.02-90 | 10 | 64 | Запросить цену | |
| Заглушки фланцевые Ду 500 Ру 16 АТК 24.200.02-90 | 16 | 99,2 | Запросить цену | |
| Заглушки фланцевые Ду 500 Ру 25 АТК 24.200.02-90 | 25 | 131,6 | Запросить цену | |
| Заглушки фланцевые Ду 500 Ру 40 АТК 24.200.02-90 | 40 | 170,6 | Запросить цену | |
| Заглушки фланцевые Ду 500 Ру 63 АТК 24.200.02-90 | 63 | 234,2 | Запросить цену | |
| Заглушки фланцевые Ду 600 Ру 6 АТК 24.200.02-90 | 600 | 6 | 74 | Запросить цену |
| Заглушки фланцевые Ду 600 Ру 10 АТК 24.200.02-90 | 10 | 99,6 | Запросить цену | |
| Заглушки фланцевые Ду 600 Ру 16 АТК 24.200.02-90 | 16 | 152,2 | Запросить цену | |
| Заглушки фланцевые Ду 600 Ру 25 АТК 24.200.02-90 | 25 | 195,4 | Запросить цену | |
| Заглушки фланцевые Ду 600 Ру 63 АТК 24.200.02-90 | 63 | 364,9 | Запросить цену | |
| Заглушки фланцевые Ду 700 Ру 6 АТК 24.200.02-90 | 700 | 6 | 79,8 | Запросить цену |
| Заглушки фланцевые Ду 700 Ру 10 АТК 24.200.02-90 | 10 | 84 | Запросить цену | |
| Заглушки фланцевые Ду 700 Ру 16 АТК 24.200.02-90 | 16 | 95 | Запросить цену | |
| Заглушки фланцевые Ду 700 Ру 25 АТК 24.200.02-90 | 25 | 145 | Запросить цену | |
| Заглушки фланцевые Ду 800 Ру 6 АТК 24.200.02-90 | 800 | 6 | 159,3 | Запросить цену |
| Заглушки фланцевые Ду 800 Ру 10 АТК 24.200.02-90 | 10 | 230,4 | Запросить цену | |
| Заглушки фланцевые Ду 800 Ру 16 АТК 24.200.02-90 | 16 | 254,2 | Запросить цену | |
| Заглушки фланцевые Ду 800 Ру 25 АТК 24.200.02-90 | 25 | 389,9 | Запросить цену | |
| Заглушки фланцевые Ду 1000 Ру 6 АТК 24.200.02-90 | 1000 | 6 | 285,5 | Запросить цену |
| Заглушки фланцевые Ду 1000 Ру 10 АТК 24.200.02-90 | 10 | 385,5 | Запросить цену | |
| Заглушки фланцевые Ду 1000 Ру 16 АТК 24.200.02-90 | 16 | 539,3 | Запросить цену | |
| Заглушки фланцевые Ду 1200 Ру 6 АТК 24.200.02-90 | 1200 | 6 | 454,2 | Запросить цену |
| Заглушки фланцевые Ду 1200 Ру 10 АТК 24.200.02-90 | 10 | 675,7 | Запросить цену | |
| Заглушки фланцевые Ду 1200 Ру 16 АТК 24.200.02-90 | 16 | 885,9 | Запросить цену | |
| Заглушки фланцевые Ду 1200 Ру 25 АТК 24.200.02-90 | 25 | 927 | Запросить цену |
www.arma-prom.ru
| Заглушка фланцевая Ду15 Ру10 ст.20 АТК 24.200.02-90 | 15 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду15 Ру16 ст.20 АТК 24.200.02-90 | 15 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду15 Ру25 ст.09Г2С АТК 24.200.02-90 | 15 | 25 | 09Г2С | Заказать |
| Заглушка фланцевая Ду15 Ру25 ст.20 АТК 24.200.02-90 | 15 | 20 | 20 | Заказать |
| Заглушка фланцевая Ду15 Ру40 ст.12Х18Н10Т АТК 24.200.02-90 | 15 | 40 | 12Х18Н10Т | Заказать |
| Заглушка фланцевая Ду15 Ру40 ст.20 АТК 24.200.02-90 | 15 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду15 Ру6 ст.20 АТК 24.200.02-90 | 15 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду20 Ру10 ст.20 АТК 24.200.02-90 | 20 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду20 Ру16 ст.20 АТК 24.200.02-90 | 20 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду20 Ру25 ст.20 АТК 24.200.02-90 | 20 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду20 Ру40 ст.09г2с АТК 24.200.02-90 | 20 | 40 | 09Г2С | Заказать |
| Заглушка фланцевая Ду20 Ру40 ст.20 АТК 24.200.02-90 | 20 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду20 Ру6 ст.20 АТК 24.200.02-90 | 20 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду25 Ру10 ст.09г2с АТК 24.200.02-90 | 25 | 10 | 09Г2С | Заказать |
| Заглушка фланцевая Ду25 Ру16 ст.09г2с 2 исп. АТК 24.200.02-90 | 25 | 16 | 09Г2С | Заказать |
| Заглушка фланцевая Ду25 Ру16 ст.09г2с АТК 24.200.02-90 | 25 | 16 | 09Г2С | Заказать |
| Заглушка фланцевая Ду25 Ру16 ст.20 АТК 24.200.02-90 | 25 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду25 Ру25 ст.20 АТК 24.200.02-90 | 25 | 15 | 20 | Заказать |
| Заглушка фланцевая Ду25 Ру40 ст.09г2с 1 исп. АТК 24.200.02-90 | 25 | 40 | 09Г2С | Заказать |
| Заглушка фланцевая Ду25 Ру40 ст.12Х18Н10Т АТК 24.200.02-90 | 25 | 40 | СТ12Х18Н10Т | Заказать |
| Заглушка фланцевая Ду25 Ру6 ст.20 АТК 24.200.02-90 | 25 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду32 Ру10 ст.20 АТК 24.200.02-90 | 32 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду32 Ру16 ст.20 АТК 24.200.02-90 | 32 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду32 Ру25 ст.09Г2С АТК 24.200.02-90 | 32 | 25 | 09Г2С | Заказать |
| Заглушка фланцевая Ду32 Ру25 ст.20 АТК 24.200.02-90 | 32 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду32 Ру40 ст.09г2с АТК 24.200.02-90 | 32 | 40 | 09Г2С | Заказать |
| Заглушка фланцевая Ду32 Ру40 ст.20 АТК 24.200.02-90 | 32 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду32 Ру6 ст.20 АТК 24.200.02-90 | 32 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду40 Ру10 ст.20 АТК 24.200.02-90 | 40 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду40 Ру16 ст.20 АТК 24.200.02-90 | 40 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду40 Ру25 ст.20 АТК 24.200.02-90 | 40 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду40 Ру40 ст.20 АТК 24.200.02-90 | 40 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду40 Ру6 ст.20 АТК 24.200.02-90 | 40 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду50 Ру10 ст.09г2с АТК 24.200.02-90 | 50 | 10 | 09Г2С | Заказать |
| Заглушка фланцевая Ду50 Ру10 ст.09г2с исп.4 АТК 24.200.02-90 | 50 | 10 | 09Г2С исп.4 | Заказать |
| Заглушка фланцевая Ду50 Ру10 ст.20 АТК 24.200.02-90 | 50 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду50 Ру16 ст.09г2с 2 исп. АТК 24.200.02-90 | 50 | 16 | 09Г2С исп.2 | Заказать |
| Заглушка фланцевая Ду50 Ру16 ст.09г2с АТК 24.200.02-90 | 50 | 16 | 09Г2С | Заказать |
| Заглушка фланцевая Ду50 Ру16 ст.12Х18Н10Т АТК 24.200.02-90 | 50 | 16 | 12Х18Н10Т | Заказать |
| Заглушка фланцевая Ду50 Ру16 ст.12Х18Н10Т АТК 24.200.02-90 | 50 | 16 | 12Х18Н | Заказать |
| Заглушка фланцевая Ду50 Ру16 ст.20 АТК 24.200.02-90 | 50 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду50 Ру25 ст.09г2с АТК 24.200.02-90 | 50 | 29 | 09Г2С | Заказать |
| Заглушка фланцевая Ду50 Ру25 ст.20 АТК 24.200.02-90 | 50 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду50 Ру40 исп.2 ст.20 АТК 24.200.02-90 | 50 | 40 | 20 исп.2 | Заказать |
| Заглушка фланцевая Ду50 Ру40 ст.20 АТК 24.200.02-90 | 50 | 40 | 09Г2С исп.3 | Заказать |
| Заглушка фланцевая Ду50 Ру40 исп.3 ст.20 АТК 24.200.02-90 | 50 | 40 | 20 исп.3 | Заказать |
| Заглушка фланцевая Ду50 Ру6 ст.09г2с 1 исп. АТК 24.200.02-90 | 50 | 6 | 09Г2С исп.1 | Заказать |
| Заглушка фланцевая Ду50 Ру6 ст.20 АТК 24.200.02-90 | 50 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду50 Ру63 исп.4 ст.20 АТК 24.200.02-90 | 50 | 63 | 20 исп.4 | Заказать |
| Заглушка фланцевая Ду65 Ру10 ст.20 АТК 24.200.02-90 | 65 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду65 Ру16 ст.09г2с исп.3 АТК 24.200.02-90 | 65 | 16 | 09Г2С исп.3 | Заказать |
| Заглушка фланцевая Ду65 Ру16 ст.20 АТК 24.200.02-90 | 65 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду65 Ру25 ст.09г2с АТК 24.200.02-90 | 65 | 25 | 09Г2С | Заказать |
| Заглушка фланцевая Ду65 Ру25 ст.20 АТК 24.200.02-90 | 65 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду65 Ру40 ст.20 АТК 24.200.02-90 | 65 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду65 Ру6 ст.20 АТК 24.200.02-90 | 65 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду80 Ру10 ст.09г2с АТК 24.200.02-90 | 80 | 10 | 09Г2С | Заказать |
| Заглушка фланцевая Ду80 Ру10 ст.20 АТК 24.200.02-90 | 80 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду80 Ру16 исп.3 ст.20 АТК 24.200.02-90 | 80 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду80 Ру16 ст.09г2с АТК 24.200.02-90 | 80 | 16 | 09Г2С | Заказать |
| Заглушка фланцевая Ду80 Ру16 ст.20 АТК 24.200.02-90 | 80 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду80 Ру25 ст.20 АТК 24.200.02-90 | 80 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду80 Ру40 ст.09г2с АТК 24.200.02-90 | 80 | 40 | 09Г2С | Заказать |
| Заглушка фланцевая Ду80 Ру40 ст.20 АТК 24.200.02-90 | 80 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду80 Ру6 ст.09г2с АТК 24.200.02-90 | 80 | 6 | 09Г2С | Заказать |
| Заглушка фланцевая Ду80 Ру6 ст.20 АТК 24.200.02-90 | 80 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду10 Ру63 ст.09г2с 2 исп. АТК 24.200.02-90 | 10 | 63 | 09Г2С исп.2 | Заказать |
| Заглушка фланцевая Ду100 Ру10 ст.09г2с АТК 24.200.02-90 | 100 | 10 | 09Г2С | Заказать |
| Заглушка фланцевая Ду100 Ру10 ст.20 АТК 24.200.02-90 | 100 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду100 Ру16 (нерж.) АТК 24.200.02-90 | 100 | 16 | нерж. | Заказать |
| Заглушка фланцевая Ду100 Ру16 исп.2 ст.20 АТК 24.200.02-90 | 100 | 16 | 20 исп.2 | Заказать |
| Заглушка фланцевая Ду100 Ру16 ст.09г2с АТК 24.200.02-90 | 100 | 16 | 09Г2С | Заказать |
| Заглушка фланцевая Ду100 Ру16 ст.20 АТК 24.200.02-90 | 100 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду100 Ру25 ст.09г2с АТК 24.200.02-90 | 100 | 25 | 09Г2С | Заказать |
| Заглушка фланцевая Ду100 Ру25 ст.20 АТК 24.200.02-90 | 100 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду100 Ру4 ст.09г2с АТК 24.200.02-90 | 100 | 4 | 09Г2С | Заказать |
| Заглушка фланцевая Ду100 Ру40 исп.2 ст.20 АТК 24.200.02-90 | 100 | 40 | 20 исп.2 | Заказать |
| Заглушка фланцевая Ду100 Ру40 ст.09г2с АТК 24.200.02-90 | 100 | 40 | 09Г2С | Заказать |
| Заглушка фланцевая Ду100 Ру40 ст.20 АТК 24.200.02-90 | 100 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду100 Ру6 ст.09г2с 1 исп. АТК 24.200.02-90 | 100 | 6 | 09Г2С исп.1 | Заказать |
| Заглушка фланцевая Ду100 Ру6 ст.20 АТК 24.200.02-90 | 100 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду100 Ру63 ст.09г2с 2 исп. АТК 24.200.02-90 | 100 | 63 | 09Г2С исп.2 | Заказать |
| Заглушка фланцевая Ду1000 Ру10 ст.20 АТК 24.200.02-90 | 1000 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду1000 Ру16 ст.20 АТК 24.200.02-90 | 1000 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду1000 Ру6 ст.20 АТК 24.200.02-90 | 1000 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду1200 Ру10 ст.20 АТК 24.200.02-90 | 1200 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду1200 Ру16 ст.20 АТК 24.200.02-90 | 1200 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду1200 Ру6 ст.20 АТК 24.200.02-90 | 1200 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду125 Ру10 ст.20 АТК 24.200.02-90 | 125 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду125 Ру16 ст.20 АТК 24.200.02-90 | 125 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду125 Ру25 ст.20 АТК 24.200.02-90 | 125 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду125 Ру40 ст.20 АТК 24.200.02-90 | 125 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду125 Ру6 ст.09г2с 1 исп. АТК 24.200.02-90 | 125 | 6 | 09Г2С исп.1 | Заказать |
| Заглушка фланцевая Ду125 Ру6 ст.20 АТК 24.200.02-90 | 125 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду150 Ру10 ст.09г2с АТК 24.200.02-90 | 150 | 10 | 09Г2С | Заказать |
| Заглушка фланцевая Ду150 Ру10 ст.20 АТК 24.200.02-90 | 150 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду150 Ру16 ст.09г2с АТК 24.200.02-90 | 150 | 16 | 09Г2С | Заказать |
| Заглушка фланцевая Ду150 Ру16 ст.20 АТК 24.200.02-90 | 150 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду150 Ру25 ст.20 АТК 24.200.02-90 | 150 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду150 Ру40 исп.2 ст.20 АТК 24.200.02-90 | 150 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду150 Ру40 ст.20 АТК 24.200.02-90 | 150 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду150 Ру6 ст.09г2с 1 исп. АТК 24.200.02-90 | 150 | 6 | 09Г2С исп.1 | Заказать |
| Заглушка фланцевая Ду150 Ру6 ст.09г2с АТК 24.200.02-90 | 150 | 6 | 09Г2С | Заказать |
| Заглушка фланцевая Ду150 Ру6 ст.20 АТК 24.200.02-90 | 150 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду150 Ру63 исп.4 ст.20 АТК 24.200.02-90 | 150 | 63 | 20 исп.4 | Заказать |
| Заглушка фланцевая Ду150 Ру63 исп.7 (нерж.) АТК 24.200.02-90 | 150 | 63 | исп.7 (нерж.) | Заказать |
| Заглушка фланцевая Ду200 Ру10 ст.09г2с АТК 24.200.02-90 | 200 | 10 | 09Г2С | Заказать |
| Заглушка фланцевая Ду200 Ру10 ст.20 АТК 24.200.02-90 | 200 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду200 Ру16 (нерж.) АТК 24.200.02-90 | 200 | 16 | нерж. | Заказать |
| Заглушка фланцевая Ду200 Ру16 ст.09г2с АТК 24.200.02-90 | 200 | 16 | 09Г2С | Заказать |
| Заглушка фланцевая Ду200 Ру16 ст.12Х18Н10Т АТК 24.200.02-90 | 200 | 16 | 12Х18Н10Т | Заказать |
| ЗЗаглушка фланцевая Ду200 Ру16 ст.20 АТК 24.200.02-90 | 200 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду200 Ру25 ст.20 АТК 24.200.02-90 | 200 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду200 Ру25 ст.20 исп. 2 АТК 24.200.02-90 | 200 | 25 | 20 исп.2 | Заказать |
| Заглушка фланцевая Ду200 Ру40 ст.09г2с АТК 24.200.02-90 | 200 | 40 | 09Г2С | Заказать |
| Заглушка фланцевая Ду200 Ру40 ст.12Х18Н10Т АТК 24.200.02-90 | 200 | 40 | 12Х18Н10Т | Заказать |
| Заглушка фланцевая Ду200 Ру40 ст.20 АТК 24.200.02-90 | 200 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду200 Ру6 ст.09г2с 1 исп. АТК 24.200.02-90 | 200 | 6 | 09Г2С исп.1 | Заказать |
| Заглушка фланцевая Ду200 Ру6 ст.09г2с АТК 24.200.02-90 | 200 | 6 | 09Г2С | Заказать |
| Заглушка фланцевая Ду200 Ру6 ст.20 АТК 24.200.02-90 | 200 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду200 Ру63 исп.7 (нерж.) АТК 24.200.02-90 | 200 | 63 | исп.7 (нерж.) | Заказать |
| Заглушка фланцевая Ду250 Ру10 ст.09г2с АТК 24.200.02-90 | 250 | 10 | 09Г2С | Заказать |
| Заглушка фланцевая Ду250 Ру10 ст.20 АТК 24.200.02-90 | 250 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду250 Ру16 (нерж.) АТК 24.200.02-90 | 250 | 16 | нерж. | Заказать |
| Заглушка фланцевая Ду250 Ру16 ст.09г2с АТК 24.200.02-90 | 250 | 16 | 09Г2С | Заказать |
| Заглушка фланцевая Ду250 Ру16 ст.20 АТК 24.200.02-90 | 250 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду250 Ру25 ст.20 АТК 24.200.02-90 | 250 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду250 Ру25 ст.20 исп. 2 АТК 24.200.02-90 | 250 | 25 | 20 исп.2 | Заказать |
| Заглушка фланцевая Ду250 Ру40 ст.20 АТК 24.200.02-90 | 250 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду250 Ру6 ст.09г2с 1 исп. АТК 24.200.02-90 | 250 | 6 | 09Г2С исп.1 | Заказать |
| Заглушка фланцевая Ду250 Ру6 ст.09г2с АТК 24.200.02-90 | 250 | 6 | 09Г2С | Заказать |
| Заглушка фланцевая Ду250 Ру6 ст.20 АТК 24.200.02-90 | 250 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду300 Ру10 (нерж.) АТК 24.200.02-90 | 300 | 10 | нерж. | Заказать |
| Заглушка фланцевая Ду300 Ру10 ст.09Г2С АТК 24.200.02-90 | 300 | 10 | 09Г2С | Заказать |
| Заглушка фланцевая Ду300 Ру10 ст.20 АТК 24.200.02-90 | 300 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду300 Ру16 ст.09г2с АТК 24.200.02-90 | 300 | 16 | 09Г2С | Заказать |
| Заглушка фланцевая Ду300 Ру16 ст.20 АТК 24.200.02-90 | 300 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду300 Ру25 ст.20 АТК 24.200.02-90 | 300 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду300 Ру25 ст.20 исп. 2 АТК 24.200.02-90 | 300 | 25 | 20 исп.2 | Заказать |
| Заглушка фланцевая Ду300 Ру40 ст.09г2с исп.2 АТК 24.200.02-90 | 300 | 40 | 09Г2С исп.2 | Заказать |
| Заглушка фланцевая Ду300 Ру40 ст.20 АТК 24.200.02-90 | 300 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду300 Ру40 ст.20 исп.2 АТК 24.200.02-90 | 300 | 40 | 20 исп.2 | Заказать |
| Заглушка фланцевая Ду300 Ру6 ст.09г2с АТК 24.200.02-90 | 300 | 6 | 09Г2С | Заказать |
| Заглушка фланцевая Ду300 Ру6 ст.20 АТК 24.200.02-90 | 300 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду350 Ру10 ст.20 АТК 24.200.02-90 | 350 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду350 Ру16 ст.20 АТК 24.200.02-90 | 350 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду350 Ру25 ст.20 АТК 24.200.02-90 | 350 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду350 Ру25 ст.20 исп. 2 АТК 24.200.02-90 | 350 | 20 | 20 исп.2 | Заказать |
| Заглушка фланцевая Ду350 Ру40 ст.20 АТК 24.200.02-90 | 350 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду350 Ру6 ст.09г2с 1 исп. АТК 24.200.02-90 | 350 | 6 | 09Г2С исп.1 | Заказать |
| Заглушка фланцевая Ду350 Ру6 ст.20 АТК 24.200.02-90 | 350 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду400 Ру10 ст.20 АТК 24.200.02-90 | 400 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду400 Ру16 ст.20 АТК 24.200.02-90 | 400 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду400 Ру25 ст.20 АТК 24.200.02-90 | 400 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду400 Ру40 ст.20 АТК 24.200.02-90 | 400 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду400 Ру6 ст.09г2с 1 исп. АТК 24.200.02-90 | 400 | 6 | 09Г2С исп.1 | Заказать |
| Заглушка фланцевая Ду400 Ру6 ст.20 АТК 24.200.02-90/a> | 400 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду450 Ру10 ст.20 АТК 24.200.02-90 | 450 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду450 Ру16 ст.20 АТК 24.200.02-90 | 450 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду450 Ру25 ст.20 АТК 24.200.02-90 | 450 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду450 Ру40 ст.20 АТК 24.200.02-90 | 450 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду450 Ру6 ст.20 АТК 24.200.02-90 | 450 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду50 Ру63 ст.09г2с 2 исп. АТК 24.200.02-90 | 50 | 63 | 09Г2С исп.2 | Заказать |
| Заглушка фланцевая Ду500 Ру10 ст.09г2с АТК 24.200.02-90 | 500 | 10 | 09Г2С | Заказать |
| Заглушка фланцевая Ду500 Ру10 ст.20 АТК 24.200.02-90 | 500 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду500 Ру16 ст.09г2с АТК 24.200.02-90 | 500 | 16 | 09Г2С | Заказать |
| Заглушка фланцевая Ду500 Ру16 ст.12Х18Н9Т АТК 24.200.02-90 | 500 | 16 | 12Х18Н9Т | Заказать |
| Заглушка фланцевая Ду500 Ру16 ст.20 АТК 24.200.02-90 | 500 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду500 Ру25 ст.20 АТК 24.200.02-90 | 500 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду500 Ру40 ст.20 АТК 24.200.02-90 | 500 | 40 | 20 | Заказать |
| Заглушка фланцевая Ду500 Ру6 ст.09г2с 1 исп. АТК 24.200.02-90 | 500 | 6 | 09Г2С исп.1 | Заказать |
| Заглушка фланцевая Ду500 Ру6 ст.20 АТК 24.200.02-90 | 500 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду600 Ру10 ст.09Г2С АТК 24.200.02-90 | 4600 | 10 | 09Г2С | Заказать |
| Заглушка фланцевая Ду600 Ру10 ст.20 АТК 24.200.02-90 | 600 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду600 Ру16 ст.20 АТК 24.200.02-90 | 600 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду600 Ру25 ст.20 АТК 24.200.02-90 | 600 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду600 Ру6 ст.20 АТК 24.200.02-90 | 600 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду700 Ру10 ст.20 АТК 24.200.02-90 | 700 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду700 Ру16 ст.09г2с АТК 24.200.02-90 | 700 | 16 | 09Г2С | Заказать |
| Заглушка фланцевая Ду700 Ру16 ст.20 АТК 24.200.02-90 | 700 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду700 Ру25 ст.20 АТК 24.200.02-90 | 700 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду700 Ру6 ст.20 АТК 24.200.02-90 | 700 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду800 Ру10 ст.20 АТК 24.200.02-90 | 800 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду800 Ру16 ст.20 АТК 24.200.02-90 | 800 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду800 Ру25 ст.20 АТК 24.200.02-90 | 800 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду800 Ру6 ст.20 АТК 24.200.02-90 | 800 | 6 | 20 | Заказать |
| Заглушка фланцевая Ду900 Ру10 ст.20 АТК 24.200.02-90 | 900 | 10 | 20 | Заказать |
| Заглушка фланцевая Ду900 Ру16 ст.20 АТК 24.200.02-90 | 900 | 16 | 20 | Заказать |
| Заглушка фланцевая Ду900 Ру25 ст.20 АТК 24.200.02-90 | 900 | 25 | 20 | Заказать |
| Заглушка фланцевая Ду900 Ру6 ст.20 АТК 24.200.02-90 | 900 | 9 | 20 | Заказать |
tdbngs.ru
Воздухосборники Гидранты и подставки Детали трубопроводов Заглушки стальные Фланцевый крепеж Фланцевые прокладки |
 Заглушка АТК 24.200.02-90 Фитинг-техкомплект имеет в наличии на складе и принимает заказы на изготовление заглушек АТК 24.200.02-90, наиболее часто применяемых на трубопроводах различного назначения на предприятиях нефтяной, газовой и химической промышленности, ЖКХ и водоканалов. Заглушка фланцевая стальная АТК 24.200.02-90 – деталь трубопровода, предназначенная для полного перекрытия концевых отверстий в трубопроводах. ООО «ЗМЗ» изготавливает заглушки фланцевые из стального листа, сталь 3 или сталь 20. Изготовление заглушек из хладостойкой стали 09Г2С производится по предварительному заказу. Цены расчётные и устанавливаются в зависимости от цен на исходные материалы. Более подробную информацию по ценам, срокам исполнения и возможным скидкам можно уточнить у менеджера проекта по телефону: (495) 580-3049 доб.1 или отправить заявку по электронной почте: bma @ fittexcom.ru Розничные цены на заглушки АТК 24.200.02-90:
Доставка в регионы — через транспортные компании. |
|
Технические характеристики:
zm.fittexcom.ru
Заглушки поворотные АТК 26-18-5-93 / Заглушки / Продукция
Заглушки поворотные стальные для фланцев арматуры АТК 26-18-5-93
Производственно-коммерческое предприятие «ФЛАРМ» производит заглушки поворотные стальные для фланцев арматуры по стандарту АТК 26-18-5-93, а также в соответствии с чертежами и техническими требованиями заказчика.
У нас собственное производство и склад готовой продукции. Мы организовываем доставку по всей России.
Подробную информацию о нашей продукции, ценах и условиях доставки вы можете получить по телефонам: +7 (812) 227-40-60, +7 (812) 248-13-83 и по электронной почте: .
Что такое поворотная стальная заглушка для фланцев арматуры АТК 26-18-5-93
Заглушка поворотная — это деталь трубопровода, предназначенная для периодического перекрывания потока среды, транспортируемой трубопроводом. Заглушки устанавливаются в конце магистральных трубопроводов, а также при необходимости перекрытия их отдельных участков.
Поворотная заглушка АТК 26-18-5-93 состоит из двух частей: заглушки (глухая часть) и кольца (фланцевая часть), приваренных между собой при помощи прутков. Отличительной особенностью таких заглушек от заглушек по Т-ММ-25-01-06 является замена плоской перемычки на два прутка, что упрощает их монтаж.
Поворотную заглушку монтируют глухой частью во фланцевое соединение (как правило, между воротниковыми фланцами по ГОСТ 12821-80). Размеры и технические характеристики заглушки должны полностью соответствовать исполнению фланцев, составляющих фланцевое соединение.
Поворотные заглушки применяют при проведении ремонтных работ на трубопроводах, а также вместо более сложной и дорогостоящей запорной арматуры (шаровых кранов, задвижек, запорных клапанов и т.д.).
Поворотные заглушки АТК 26-18-5-93 применяются в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.
Технические требования и стандарты
Заглушки поворотные по АТК 26-18-5-93 рассчитаны на условное давление 1,6–16 МПа и температуру от –70 до +475 С.
Поворотные заглушки предназначены для работы со средами, вызывающими скорость проникновения коррозии не более 0,4 мм в год, и со средами, вызывающими коррозионное растрескивание металла.
АТК 26-18-5-93 устанавливает три варианта исполнения поворотных заглушек.

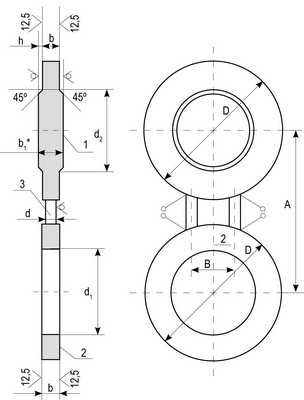

Исполнение 1: заглушки поворотные с соединительным выступом на условное давление 1,6–4,0 МПа (16–40 кгс/см2)
1 — заглушка;
2 — кольцо;
3 — перемычка
D — внешний диаметр заглушки/кольца;
d1 — внутренний диаметр кольца;
d2 — диаметр центровочной поверхности;
d — толщина перемычки;
A — расстояние между центрами заглушки и кольца;
B — расстояние между центрами перемычек;
b — толщина тела без центровочной поверхности;
b1 — общая толщина тела;
h — высота центровочной поверхности

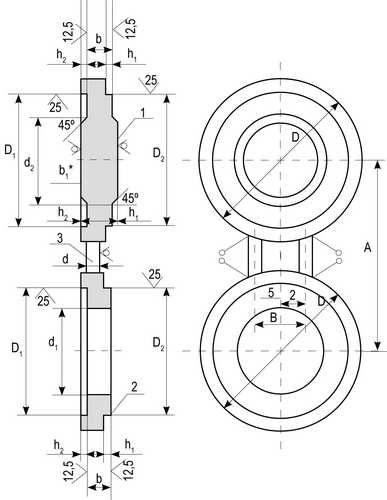

Исполнение 2: заглушки поворотные выступ-впадина на условное давление 1,6–10,0 МПа (16–100 кгс/см2)
1 — заглушка;
2 — кольцо;
3 — перемычка
D — внешний диаметр заглушки/кольца;
D1 — внешний диаметр впадины;
D2 — внешний диаметр выступа;
d1 — внутренний диаметр кольца;
d2 — диаметр центровочной поверхности;
d — толщина перемычки;
A — расстояние между центрами заглушки и кольца;
B — расстояние между центрами перемычек;
b — толщина тела без центровочной поверхности;
b1 — общая толщина тела;
h1 — высота центровочной поверхности/выступа;
h2 — высота центровочной поверхности/впадины

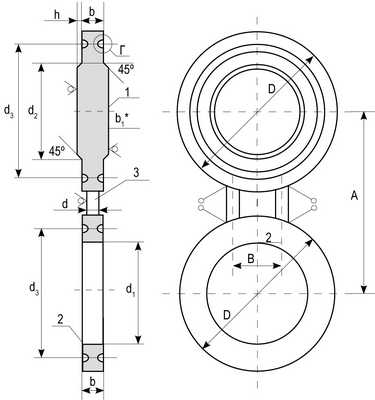

Исполнение 3: заглушки поворотные под прокладку овального сечения на условное давление 6,3–16,0 МПа (63–160 кгс/см2)
2 — кольцо;
3 — перемычка
D — внешний диаметр заглушки/кольца;
d1 — внутренний диаметр кольца;
d2 — диаметр центровочной поверхности;
d3 — диаметр проточки под прокладку;
d — толщина перемычки;
A — расстояние между центрами заглушки и кольца;
B — расстояние между центрами перемычек;
b — толщина тела без центровочной поверхности;
b1 — общая толщина тела;
h — высота центровочной поверхности
Поворотные заглушки применяются с прокладками эластичными, асбометаллическими, спирально-навитыми и овального сечения.
Срок службы заглушки поворотной не менее 10 лет.
Материалы
Материал заглушек поворотных выбирается в каждом отдельном случае в зависимости от условий эксплуатации и материала фланцевого соединения.
ПКП «ФЛАРМ» производит поворотные заглушки из следующих марок стали:
- Ст 3 сп не ниже 2-й категории по ГОСТ 380-94;
- 20, 25 по ГОСТ 1050-88;
- 09Г2С по ГОСТ 19281-89;
- 10Г2 по ГОСТ 4543-71;
- 15Х5М по ГОСТ 4543-71;
- 12Х18Н10Т по ГОСТ 5632-72;
- 15Х18Н12С4ТЮ (типа ЭИ-654) по ГОСТ 5632-72;
- 06ХН28МДТ (типа ЭИ-945) по ГОСТ 5632-72;
- 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72;
- 13ХФА по ГОСТ 4543-71.
www.flarm-spb.ru
