Асинхронный двигатель взрывозащищенный – Взрывозащищенные электродвигатели 4ВР, АИМЛ, АИМ, ВА и другие Купить взрывозащищенные электрические двигатели, цена на асинхронный двигатель взрывозащищенного (взрывобезопасного) исполнения Ex в Москве и с доставкой по России Продажа оптом и в розницу в формате в интернет магазине

Содержание

Двигатели асинхронные взрывозащищенные типа ВА08, АВ, АВР.

1. Двигатели асинхронные взрывозащищенные типа ВА08

Двигатели асинхронные взрывозащищенные типа ВА08 предназначены для продолжительного режима работы S1 от сети переменного тока частотой 50 Гц номинальным напряжением до 660 В в помещениях и наружных установках, в которых возможно образование взрывоопасных газопаровоздушных смесей, отнесенных по взрывоопасности к категориям 1, 2 и 3 и группам воспламеняемости А, Б и Г. Исполнение по взрывозащите В3Г, которая в соответствии с приложением к «Правилам устройства электроустановок» (ПУЭ) может быть отнесена к маркировке lexdIIBT4. Климатическое исполнение У2 и Т2. Монтажное исполнение: IМ1001(В3) на лапах, IМ2001(В3/В5) фланцевое на лапах, IM3001, 1М3011(В5). Степень защиты оболочки IP54. Класс нагревостойкости изоляции не ниже F.

Таблица 1.1. Технические данные асинхронных взрывозащищенных электродвигателей ВА08


Тип

Мощность, кВт

Частота вращения, об/мин

Скольжение,

%

КПД, %

Коэффициент мощности

In / Iн

Mn / Mн

Mм‘к– / Mн

Mмин / Mн

ВА081-2

40

3000

2,5

89,0

0,90

7,0

1.5

2,2

0,8

ВА082-2

55

3000

2,5

90,0

0,90

7,0

1,5

2,2

0,8

ВА081-4

40

1500

2,5

90,5

0,88

6,5

1,8

2,2

0,8

ВА082-4

55

1500

2,5

91,0

0,895

7,5

1,8

2,2

0,84

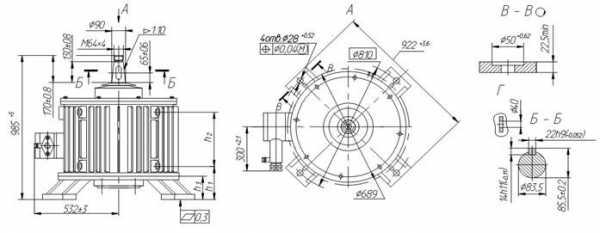

Рис. 1.

Габаритные и установочные размеры электродвигателей ВАО

Таблица 1.2. Габаритные и установочные размеры электродвигателей ВАО


Типоразмер двигателя

L10

L11

L30

Масса, кг

1М1001

1М2001

1М3001

BAO81-2, 4, 6, 8

311

420

840

390

420

420

BAO82-2, 4, 6, 8

349

458

910

460

490

490


2. Двигатели взрывозащищенные типа АВ

Двигатели взрывозащищенные типа АВ250, АВ280 трехфазные с короткозамкнутым ротором предназначены для продолжительного режима работы от сети переменного тока частотой 50 Гц номинального напряжения 660/380 В для внутренних и наружных установок взрывоопасных видов производств химической, газовой, нефтеперерабатывающей и смежных отраслей промышленности, где могут образоваться взрывоопасные смеси газов и паров с воздухом, отнесенные к категориям ПА, IIB, ПС и группам Т1, Т2, ТЗ, Т4. Исполнение по взрывозащите 1ExdIIBT4/2ExdIICT4, степень защиты оболочки IP54. Климатическое исполнение У2. Монтажное исполнение: IM 1001 (ВЗ) на лапах, IM 4001 (В5) фланцевое, М9701 (ВЗ/В5) фланцевое на лапах. По заказу потребителя двигатели могут изготавливаться с коробкой выводов, имеющей два силовых и один контрольный вводы.

Таблица 2.1. Технические данные взрывозащищенных электродвигателей АВ 250 и АВ280


Тип двигателя

Мощность, кВт

Синхронная частота вращения, об/мин

Скольжение,

%

КПД, %

Коэффициент мощности

In / Iн

Mнач / Mн

Mм‘к– / Mн

Mмин / Mн

AB250S2

75

3000

1,6

92,0

0,89

7,0

1,7

2,5

1,0

АВ250М2

90

3000

1,6

92,5

0,91

7,0

1,7

2,7

1,0

AB250S4

75

1500

1,6

92,0

0,87

7,0

2,2

2,5

1,0

АВ250М4

90

1500

1,6

92,5

0,87

7,0

2,2

2,5

1,0

AB250S6

45

1000

1,6

91,6

0,87

7,0

1,8

2,5

1,0

АВ250М6

55

1000

1,6

92,0

0,87

7,0

1,9

2,5

1,0

AB250S8

37

750

2,0

90,5

0,80

5,0

1,7

2,1

1,0

АВ250М8

45

750

2,0

91,0

0,80

5,0

1,8

2,1

1,0

AB280S2

110

3000

1,2

93,0

0,88

7,5

2,2

3,0

1,0

АВ280М2

132

3000

1,2

93,0

0,88

7,5

2,2

3,0

1,0

AB280L2

160

3000

1,2

93,0

0,88

7,5

2,2

3,0

0,9

AB280S4

110

1500

2,0

93,8

0,88

7,0

2,1

2,8

1,0

АВ280М4

132

1500

2,0

94,0

0,88

7,0

2,1

2,8

1,0

AB280L4

160

1500

2,0

93,5

0,86

7,5

3,0

3,0

0,9

AB280S6

75

1000

1,06

93,2

0,85

7,0

1,7

2,5

1,0

АВ280М6

90

1000

1,0

93,4

0,85

7,0

1,7

2,5

1,0

AB280L6

110

1000

1,2

93,0

0,85

7,0

1,7

2,5

1,0

AB280S8

55

750

1,4

92,0

0,75

5,5

1,7

2,2

1,0

АВ280М8

75

750

1,4

92,0

0,75

5,5

1,7

2,2

1,0

AB280L8

90

750

1,4

92,5

0,75

5,5

1,7

2,1

0,9

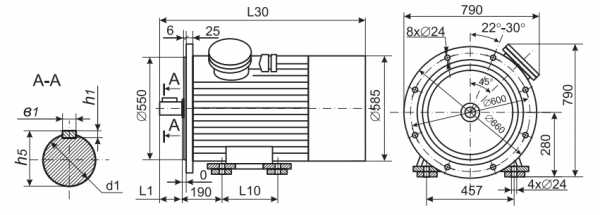

Рис. 2. Габаритные и установочные размеры двигателей АВ280

Таблица 2.2. Габаритные и установочные размеры двигателей АВ280


Тип двигателя

L

L10

L30

h2

h5

b1

d1

Масса, кг

AB280S2

140

368

1040

12

74,5

20

70

812

АВ280M2

419

1100

887

AB280L2

457

1280

80

75

1096

AB280S4

170

368

1070

14

85

22

80

765

АВ280М4

419

1130

865

AB280L4

457

1310

95

25

90

1104

AB280S6

368

1070

85

22

80

785

АВ280М6

419

1130

855

AB280L6

457

1310

95

25

90

1034

AB280S8

368

1070

85

22

80

785

АВ280М8

419

1130

855

AB280L8

457

1310

95

25

90

1034

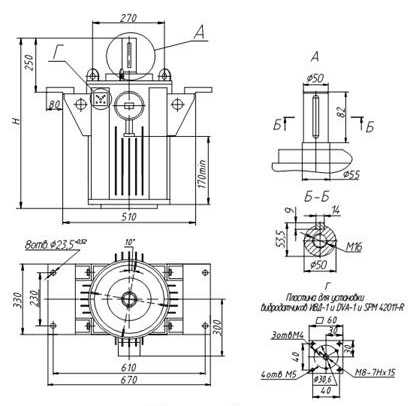

Рис. 3. Габаритные и установочные размеры двигателей АВ250

Таблица 2.3. Габаритные и установочные размеры двигателей АВ250


Тип двигателя

b1

d1

L10

L30

h2

h5

Масса, кг

AB250S2

18

65

311

1040

11

69

684

АВ250М2

349

1080

733

AB250S4

20

75

311

1040

12

79,5

610

АВ250М4

349

1080

635

AB250S6

311

1040

660

АВ250М6

349

1080

680

AB250S8

311

1040

540

АВ250М8

349

1080

600


3. Двигатели рудничные взрывозащищенные типа АВР

Двигатели рудничные взрывозащищенные типа АВР250, АВР280, ВРПФВ250L4 предназначены для продолжительного режима работы S1 от сети переменного тока частотой 50 Гц номинальным напряжением 660/380 В для привода ленточных конвейеров и других механизмов, применяемых в угольных и сланцевых шахтах, помещениях и наружных установках, опасных по содержанию рудничного метана и угольной пыли. Исполнение по взрывозащите РВ3В(Exd1), степень защиты оболочки IP54, класс нагревостойкости изоляции не ниже F. Климатическое исполнение У5. Монтажное исполнение: IM 1001(В3) на лапах, IM 4001(В5) фланцевое, IМ9701 (В3/В5) фланцевое на лапах. По заказу потребителя двигатели могут быть изготовлены на напряжение 1140/660 В и иметь коробку выводов с двумя силовыми и контрольным вводом.

Таблица 3.1. Технические данные асинхронных взрывозащищенных электродвигателей АВР250, АВР280 и ВРПФВ250L4


Тип

Мощность, кВт

Частота вращения, об/мин

Скольжение,

%

КПД, %

Коэффициент мощности

In / Iн

Mнач / Mн

Mм‘к– / Mн

Mмин / Mн

Момент инерции, кг·м

ABP250S4

75

1500

1,6

92,0

0,87

7,0

2,2

2,5

1,5

0,82

АВР250М4

90

1500

1,6

92,5

0,87

7,0

2,2

2,5

1,5

0,89

ABP250S6

45

1000

1,6

91,6

0,87

7,0

1,8

2,5

1,5

1,23

АВР250М6

55

1000

1,6

92,2

0,87

7,0

1,9

2,5

1,5

1,45

ABP250S2

75

3000

1,5

92,2

0,86

7,0

2,0

2,8

1,5

0,42

АВР250М2

90

3000

1,5

92,5

0,86

7,5

2,2

2,8

1.5

0,53

ABP280S2

110

3000

1,2

93,0

0,88

7,5

2,2

3,0

1,2

0,95

АВР280М2

132

3000

1,2

93,0

0,88

7,5

2,2

3,0

1,2

1,02

ABP280S4

110

1500

2,0

93,8

0,88

7,0

2,1

2,8

1,5

2,58

АВР280М4

132

1500

2,0

94,0

0,88

7,0

2,1

2,8

1,5

3,18

ABP280L4

160

1500

2,0

93,5

0,86

7,5

3,0

3,0

1,2

4,69

ABP280S6

75

1000

1,06

93,2

0,85

7,0

1,7

2,5

1,2

4,95

АВР280М6

90

1000

1,0

93,4

0,85

7,0

1,7

2,5

1,2

5,60

ВРПФВ 250L-4

110

1500

1,8

93,0

0,83

7,5

3,0

3,2

2,5

1,14

Рис. 4. Электродвигатель АВР250

Таблица 3.2. Габаритные и установочные размеры и масса двигателей АВР250


Тип двигателя

L10

L30

b1

d1

d20

d24

d25

h2

h5

Масса, кг IM 1001(ВЗ)

ABP280S4

311

1090

20

75

600

660

550

12

79,5

700

ABP280M4

349

1190

780

ABP280S6

311

930

570

ABP280M6

349

980

630

ABP280S2

311

980

18

65

11

69

620

ABP280M2

349

1040

675

Рис. 5. Электродвигатели АВР280

Таблица 3.3. Габаритные и установочные размеры и масса двигателей АВР280


Тип двигателя

L1

L10

L30

b1

b10

d1

h2

h5

Масса, кг IM 1001(ВЗ)

ABP280S2

140

368

1040

20

457

70

12

74,5

790

ABP280M2

419

1100

882

ABP280S4

170

368

1070

22

80

14

85

760

ABP280M4

419

1130

860

ABP280S6

368

1070

780

ABP280M6

419

1130

850

ABP280L4

457

1310

25

90

95

1092

Рис. 6. Габаритные и установочные размеры электродвигателей ВРПФВ250L

www.eti.su

Электродвигатель асинхронный взрывозащищенный 3АВ315

Весь каталог - электродвигатели взрывозащищенные

Общие технические характеристики асинхронного взрывозащищенного электродвигателя 3АВ315

Электродвигатель с короткозамкнутым ротором взрывозащищенный асинхронный 3АВ315 трехфазного тока используються для привода механизмов наружных и внутренних установок производств газовой, химической, нефтеперерабатывающей и других смежных отраслей промышленности, где есть возможность образования взрывоопасных смесей газов и паров с воздухом.

  • Режим работы продолжительный - S1.
  • Исполнение по взрывозащите - 1ExdIIBT4X/2ExdIICT4X.
  • Двигатели мощностью до 200 кВт выпускаются на напряжение 380В / 660В или 660В /1140В
  • Двигатели мощностью 250 кВт и 315 кВт выпус каются на напряжение 1140/660 В.
  • Конструктивное исполнение двигателей по способу монтажа — IМ1001 (на лапах) или IМ2001 (фланец и лапы).
  • Степень защиты оболочки - IР 54.
  • Класс нагревостойкости изоляции Н.
  • Климатическое исполнение - У2,5 по ГОСТ 15150.

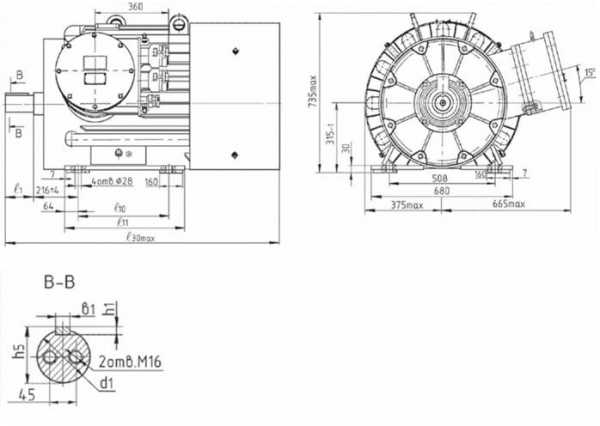

Габаритные и присоединительные размеры взрывозащищенных электродвигателей 3АВ315

Типоразмер двигателя

Размеры, мм

Масса, кг IM 1001

l1

l10

l11

l30

d1

b1

h2

h5

3АВ315S2

140

406

580

1280

75

20

12

79,5

1440

3АВ315М2

140

457

630

1335

75

20

12

79,5

1560

3АВ315L2

140

508

680

1430

75

20

12

79,5

1760

3АВ315S4

170

406

580

1375

90

25

14

95

1550

3АВ315М4

170

457

630

1435

90

25

14

95

1680

3АВ315L4

170

508

680

1535

90

25

14

95

1930

3АВ315S6

170

406

580

1310

90

25

14

95

1400

3АВ315М6

170

457

630

1365

90

25

14

95

1490

3АВ315L6

170

508

680

1460

90

25

14

95

1710

3АВ315S8

170

406

580

1310

90

25

14

95

1390

3АВ315М8

170

457

630

1365

90

25

14

95

1480

3АВ315L8

170

508

680

1460

90

25

14

95

1700

Основные технические характеристики электродвигателей 3АВ

Типоразмер двигателя

Мощность, кВт

Частота вращения, об/мин

Скольжение, %

КПД, %

cos φ

Iпуск Iном

Мпуск Мном

Ммакс Мном

Ммин Мном

Момент инерции, кг*м²

3АВ315S2

200

3000

1,1

93

0,92

7

2

2,4

1,4

0,255

3АВ315М2

250

3000

1,1

93,5

0,92

7

2

2,4

1,4

0,284

3АВ315L2

315

3000

1,1

94

0,92

7

2

2,4

1,4

0,33

3АВ315S4

200

1500

1

94

0,88

6,5

2

2,2

1,4

0,496

3АВ315М4

250

1500

1

94

0,86

7,5

2,2

2,7

1,4

0,568

3АВ315L4

315

1500

1

94,5

0,88

7,5

2,5

2,3

1,4

0,689

3АВ315S6

132

1000

1

94

0,85

7

2,1

2,3

1,3

0,676

3АВ315М6

160

1000

1

94

0,85

7

2,1

2,3

1,3

0,734

3АВ315L6

200

1000

1

94

0,85

7

2,1

2,3

1,3

0,903

3АВ315S8

110

750

1

93,5

0,75

6,5

2,3

2,5

1,4

0,676

3АВ315М8

132

750

1

93,5

0,75

6,5

2,3

2,5

1,4

0,734

3АВ315L8

160

750

1

93,5

0,75

6,5

2,3

2,5

1,4

0,903

СпецЭлектро - доступная цена на электродвигатели и электрооборудование.




Каталог - взрывозащищенные электродвигатели


При оформлении заказа обеспечивается доставка оборудования по всей России (полный список регионов России)

Многолетний опыт работы на рынке электротехнического оборудования, сотрудничество с заводами-изготовителями, а также наличие продукции на наших складах, позволяет осуществлять покупку и доставку электрооборудования и комплектующих в кратчайшие сроки. Специалисты компании «СпецЭлектро» помогут найти оптимальное решение по техническим характеристикам, цене и времени доставки электродвигателя или оборудования для Вашей задачи. Наши специалисты подберут замену для устаревшей серии оборудования и ответят на все интересующие Вас вопросы, помогут купить электродвигатель и подходящее вам оборудование.

Купить электрооборудование с доставкой - это просто!

При покупке электрооборудования, компания обеспечит постгарантийное обслуживание

se33.ru

Электродвигатели асинхронные взрывозащищенные ВАСО7

Весь каталог - электродвигатели взрывозащищенные

Общие технические характеристики двигателя взрывозащищенного ВАСО 7

Электродвигатели асинхронные трехфазные с короткозамкнутым ротором вертикальные взрывозащищенные ВАСО 7 предназначены для безредукторного привода аппаратов воздушного охлаждения.

Режим работы - S1 продолжительный, от сети частотой 50Гц.
Взрывозащитное исполнение:
1ExdIICT4- ВАСО7-6,5-12; ВАСО7-9-12; ВАСО7-13-12; ВАСО7-13-12В; ВАСО7-13-12С; ВАСО7-15-12; ВАСО7-15-12В;ВАСО7-15-12С; ВАСО7-22-14; ВАСО7-30-14; ВАСО7-37-14; ВАСО7-37-24; ВАСО7-55-24; ВАСО7-30-32; ВАСО7-75-32; ВАСО7-75-24; ВАСО7-90-24.
Климатическое исполнение - У1, ХЛ1, УХЛ1, Т1.
Степень защиты корпуса и коробки выводов - IP 54.
Охлаждение - ICA 0141. Электродвигатели имеют левое направление вращения.
Изоляционные материалы обмотки статора класса нагревостойкости класса - F.

Условные обозначения двигателя ВАСО7

ВАСО - Взрывозащищённый асинхронный специальный обдуваемый
7 – Номер серии
6,5; 9; 13; 15; 22; 30; 37; 55; 75; 90 – Мощность двигателя, кВт
12; 14; 24; 32 – Число полюсов
У1; ХЛ1; Т1; УХЛ1 – Вид климатического исполнения.

Преимущества асинхронных взрывозащищенных двигателей ВАСО7 перед аналогами
  1. Оптимизированы активные части двигателя для получения высоких энергетических показателей при меньшей массе.
  2. В конструкции двигателя используется алюминиевая литая короткозамкнутая роторная обмотка, которая имеет ряд преимуществ относительно других аналогов со сварной обмоткой:
    • Алюминиевая литая роторная обмотка дает возможность выбрать оптимальную конфигурацию и размеры паза, обеспечивающих увеличение пусковых моментов при относительно небольших величинах пусковых токов;
    • Исключает трудоёмкие работы по обслуживанию в процессе эксплуатации, связанные с ревизией и восстановлением сварных соединений обмотки ротора;
    • Увеличивается безопасность электродвигателей в эксплуатации, так как исключается искрообразование и перегрев в сварных соединениях.
  3. Повышенная механическая жёсткость за счет применения оребрённого корпуса статора (обеспечивает, пониженные значения параметров вибрации и шума, а также более надёжное и эффективное охлаждение).
  4. Применение в коробках выводов цельной изоляционной панели вместо индивидуальных изоляторов обеспечивает высоконадёжную и удобную эксплуатацию.
  5. Использование оригинальной конструкции подшипниковых узлов с использованием, как элементов взрывозащиты без трущихся деталей, так и специальных уплотнений от попадания влаги, обеспечивает надёжную работу в течении полного нормативного срока эксплуатации.
  6. Наличие конструктивных исполнений по способу монтажа и присоединительным размерам для использования в АВО различных конструкций и с различными вентиляторами, изготавливаемых заводами химического машиностроения.
  7. Возможность работы электродвигателей в режимах регулирования частоты вращения в составе частотно-регулируемых электроприводов.
  8. Применение подшипников фирмы SKF (Швеция) повышающих ресурс работы в 1,5 раза по сравнению с подшипниками производства стран СНГ и др.
  9. Комплектование электродвигателей (по требованию заказчика) датчиками контроля вибрации, температуры подшипников и корпуса двигателей.

Основные технические характеристики двигателя асинхронного взрывозащищенного ВАСО 7

Типоразмер двигателя

Мощность, кВт

Напряжение, В

Частота, Гц

Синхронная частота вращения об/мин

Скольжение, %

КПД %

Cos φ, о.е

Ток, А (380/660В)

ВАСО7-6,5-12

6,5

380

50

500

3

83,0

0,73

16,3

ВАСО7-9-12

9

87,0

21,6

ВАСО7-13-12

13

88,0

30,9

ВАСО7-15-12

15

88,5

35,5

ВАСО7-22-14

22

380 или 380/660

50 (60)

428,6/    (514,3)

1,5

90,3

0,75

49,4/28,5

ВАСО7-30-14

30

91,5

66,4/38,4

ВАСО7-37-14

37

92,0

0,76

80,4/46,4

ВАСО7-37-24

37

250 (300)

1,6

90,0

0,65

96,1/55,5

ВАСО7-55-24

55

91,5

0,68

134,3/77,5

ВАСО7-75-24

75

92,0

182,2/105,2

ВАСО7-90-24

90

92,3

218,0 /125,8

ВАСО7-30-32

30

187,5/225

89,0

0,58

88,3/51,8

ВАСО7-75-32

75

91,0

0,59

212,0/122,0

Значения в скобках приведены для частоты 60 Гц

Типоразмер двигателя

Исполнение по способу монтажа по ГОСТ 2479

Рисунок

Исполнение конца вала

ВАСО7-6,5-12

IM 3011

1

Цилиндрический по ГОСТ 12080

IM 3033

2

Конический по ГОСТ 12081

IM 9631

3

Цилиндрический по ГОСТ 12080

ВАСО-7- 9-12 ВАСО-7-13-12  ВАСО-7-15-12

IM 9633

4

Конический по ГОСТ 12081

IM 9631

5

Цилиндрический по ГОСТ 12080

IM 9633

6

Конический по ГОСТ 12081

IM 3033

7

IM 3031

8

Цилиндрический по ГОСТ 12080

IM 3033

9

Конический по ГОСТ 12081

IM 3013

10

ВАСО7-22-14

IM 9633

11

Конический по ГОСТ 12081

Рисунок 1
Рисунок 2
Рисунок 3
Рисунок 4
Рисунок 5
Рисунок 6
Рисунок 7
Рисунок 8
Рисунок 9
Рисунок 10



Тип двигателя

Н, мм

Масса, кг

ВАСО7-9-12

725

230

ВАСО7-13-12

755

265

ВАСО7-15-12

775

290

Тип двигателя

h2

h3

h4

ВАСО7-22-14

268

362

215

ВАСО7-30-14

208

422

155

ВАСО7-37-14

138

492

85

Тип двигателя

H

h

h2

h3

Масса ,кг

ВАСО7-37-24

1116

171

345

412

1530

ВАСО7-55-24

1266

271

445

512

1620

ВАСО7-75-24

1310

1700

ВАСО7-90-24

1130



170

237

1900

ВАСО7-30-32

990

1570

ВАСО7-75-32

1170

2100

Рисунок 11
Рисунок 12




Каталог - взрывозащищенные электродвигатели


При оформлении заказа обеспечивается доставка оборудования по всей России (полный список регионов России)

Многолетний опыт работы на рынке электротехнического оборудования, сотрудничество с заводами-изготовителями, а также наличие продукции на наших складах, позволяет осуществлять покупку и доставку электрооборудования и комплектующих в кратчайшие сроки. Специалисты компании «СпецЭлектро» помогут найти оптимальное решение по техническим характеристикам, цене и времени доставки электродвигателя или оборудования для Вашей задачи. Наши специалисты подберут замену для устаревшей серии оборудования и ответят на все интересующие Вас вопросы, помогут купить электродвигатель и подходящее вам оборудование.

Купить электрооборудование с доставкой - это просто!

При покупке электрооборудования, компания обеспечит постгарантийное обслуживание

se33.ru

Электродвигатели асинхронные взрывозащищенные ВАСО7

Общие технические характеристики двигателя взрывозащищенного ВАСО 7

Электродвигатели асинхронные трехфазные с короткозамкнутым ротором вертикальные взрывозащищенные ВАСО 7 предназначены для безредукторного привода аппаратов воздушного охлаждения.

Режим работы - S1 продолжительный, от сети частотой 50Гц.
Взрывозащитное исполнение:
1ExdIICT4- ВАСО7-6,5-12; ВАСО7-9-12; ВАСО7-13-12; ВАСО7-13-12В; ВАСО7-13-12С; ВАСО7-15-12; ВАСО7-15-12В;ВАСО7-15-12С; ВАСО7-22-14; ВАСО7-30-14; ВАСО7-37-14; ВАСО7-37-24; ВАСО7-55-24; ВАСО7-30-32; ВАСО7-75-32; ВАСО7-75-24; ВАСО7-90-24.
Климатическое исполнение - У1, ХЛ1, УХЛ1, Т1.
Степень защиты корпуса и коробки выводов - IP 54.
Охлаждение - ICA 0141. Электродвигатели имеют левое направление вращения.
Изоляционные материалы обмотки статора класса нагревостойкости класса - F.

Условные обозначения двигателя ВАСО7

ВАСО - Взрывозащищённый асинхронный специальный обдуваемый
7 – Номер серии
6,5; 9; 13; 15; 22; 30; 37; 55; 75; 90 – Мощность двигателя, кВт
12; 14; 24; 32 – Число полюсов
У1; ХЛ1; Т1; УХЛ1 – Вид климатического исполнения.

Преимущества асинхронных взрывозащищенных двигателей ВАСО7 перед аналогами
  1. Оптимизированы активные части двигателя для получения высоких энергетических показателей при меньшей массе.
  2. В конструкции двигателя используется алюминиевая литая короткозамкнутая роторная обмотка, которая имеет ряд преимуществ относительно других аналогов со сварной обмоткой:
    • Алюминиевая литая роторная обмотка дает возможность выбрать оптимальную конфигурацию и размеры паза, обеспечивающих увеличение пусковых моментов при относительно небольших величинах пусковых токов;
    • Исключает трудоёмкие работы по обслуживанию в процессе эксплуатации, связанные с ревизией и восстановлением сварных соединений обмотки ротора;
    • Увеличивается безопасность электродвигателей в эксплуатации, так как исключается искрообразование и перегрев в сварных соединениях.
  3. Повышенная механическая жёсткость за счет применения оребрённого корпуса статора (обеспечивает, пониженные значения параметров вибрации и шума, а также более надёжное и эффективное охлаждение).
  4. Применение в коробках выводов цельной изоляционной панели вместо индивидуальных изоляторов обеспечивает высоконадёжную и удобную эксплуатацию.
  5. Использование оригинальной конструкции подшипниковых узлов с использованием, как элементов взрывозащиты без трущихся деталей, так и специальных уплотнений от попадания влаги, обеспечивает надёжную работу в течении полного нормативного срока эксплуатации.
  6. Наличие конструктивных исполнений по способу монтажа и присоединительным размерам для использования в АВО различных конструкций и с различными вентиляторами, изготавливаемых заводами химического машиностроения.
  7. Возможность работы электродвигателей в режимах регулирования частоты вращения в составе частотно-регулируемых электроприводов.
  8. Применение подшипников фирмы SKF (Швеция) повышающих ресурс работы в 1,5 раза по сравнению с подшипниками производства стран СНГ и др.
  9. Комплектование электродвигателей (по требованию заказчика) датчиками контроля вибрации, температуры подшипников и корпуса двигателей.

Основные технические характеристики двигателя асинхронного взрывозащищенного ВАСО 7

Типоразмер двигателя

Мощность, кВт

Напряжение, В

Частота, Гц

Синхронная частота вращения об/мин

Скольжение, %

КПД %

Cos ?, о.е

Ток, А (380/660В)

ВАСО7-6,5-12

6,5

380

50

500

3

83,0

0,73

16,3

ВАСО7-9-12

9

87,0

21,6

ВАСО7-13-12

13

88,0

30,9

ВАСО7-15-12

15

88,5

35,5

ВАСО7-22-14

22

380 или 380/660

50 (60)

428,6/    (514,3)

1,5

90,3

0,75

49,4/28,5

ВАСО7-30-14

30

91,5

66,4/38,4

ВАСО7-37-14

37

92,0

0,76

80,4/46,4

ВАСО7-37-24

37

250 (300)

1,6

90,0

0,65

96,1/55,5

ВАСО7-55-24

55

91,5

0,68

134,3/77,5

ВАСО7-75-24

75

92,0

182,2/105,2

ВАСО7-90-24

90

92,3

218,0 /125,8

ВАСО7-30-32

30

187,5/225

89,0

0,58

88,3/51,8

ВАСО7-75-32

75

91,0

0,59

212,0/122,0

Значения в скобках приведены для частоты 60 Гц

Типоразмер двигателя

Исполнение по способу монтажа по ГОСТ 2479

Рисунок

Исполнение конца вала

ВАСО7-6,5-12

IM 3011

1

Цилиндрический по ГОСТ 12080

IM 3033

2

Конический по ГОСТ 12081

IM 9631

3

Цилиндрический по ГОСТ 12080

ВАСО-7- 9-12 ВАСО-7-13-12  ВАСО-7-15-12

IM 9633

4

Конический по ГОСТ 12081

IM 9631

5

Цилиндрический по ГОСТ 12080

IM 9633

6

Конический по ГОСТ 12081

IM 3033

7

IM 3031

8

Цилиндрический по ГОСТ 12080

IM 3033

9

Конический по ГОСТ 12081

IM 3013

10

ВАСО7-22-14

IM 9633

11

Конический по ГОСТ 12081

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

Рисунок 9

Рисунок 10



Тип двигателя

Н, мм

Масса, кг

ВАСО7-9-12

725

230

ВАСО7-13-12

755

265

ВАСО7-15-12

775

290

Тип двигателя

h2

h3

h4

ВАСО7-22-14

268

362

215

ВАСО7-30-14

208

422

155

ВАСО7-37-14

138

492

85



Тип двигателя

H

h

h2

h3

Масса ,кг

ВАСО7-37-24

1116

171

345

412

1530

ВАСО7-55-24

1266

271

445

512

1620

ВАСО7-75-24

1310

1700

ВАСО7-90-24

1130



170

237

1900

ВАСО7-30-32

990

1570

ВАСО7-75-32

1170

2100

Рисунок 11

Рисунок 12



С этим покупают :

erkogor.ru

Двигатель асинхронный взрывозащищенный

Двигатель асинхронный взрывозащищенный купить можно по цене производителя у нашей компании. По интересующим вопросам обращайтесь к сотрудникам по контактным данным, указанным выше.
Двигатель асинхронный взрывозащищенный серии АИУМ 225 М 4, АИУМ 225 SA 4, АИУМ 225 SB 4, АИУМ 225 L4 имеет обмотку из мягких катушек.
У электродвигателей АИУМ 225-1М4, АИУМ250-1SA4, АИУМ250-1МВ4 обмотка изготовлена из жестких катушек. Электродвигатели необходимы для привода скребковых конвейеров в подземных выработках угольных и сланцевых шахт, которые в свою очередь представляют угрозу из-за наличия угольной пыли и метана.
Эксплуатируют их в регионах как с тропическим, так и с умеренным климатом.
Осуществляют работу в режиме S1 от сети переменного тока частотой 50 Гц и 60 Гц. Также могут эксплуатироваться в режиме S4 с ПВ=60% до 22 вкл./ч.
Уровень взрывозащиты РВ 3В.- IP54 двигатели серии АИУМ 250-1МВ4 выпускаются с взрывозащитой IP55.
Класс изоляции F
Для марок электродвигателей АИУМ 225 1М4, АИУМ 250 1SA4, АИУМ 250 1МВ4 класс изоляции Н.
Двигатель асинхронный взрывозащищенный имеет встроенные в обмотку статора датчики-реле температуры.
Датчики-реле температуры устанавливаются по согласованию с потребителем данной продукции.
Способ установки IM4001, М9701, М9702.
Двигатели асинхронные взрывозащищенные серии АИУМ 225 М 4, АИУМ 225 SA 4, АИУМ 225 SB 4, АИУМ 225, АИУМ 225-1М4, АИУМ250-1SA4, АИУМ250-1МВ4 выпускаются на номинальное напряжение 380 Вольт или 660 Вольт. Двигатель асинхронный взрывозащищенный серии АИУМ 250 1МВ4 изготавливается на напряжение 660 и 1140 Вольт.
Коробка выводов электродвигателей АИУМ 225 SA4, АИУМ 225 SB4 (Способ установки М9701, IM4001), АИУМ 225 М4, АИУМ 225 1М4, АИУМ 225 L4 имеет 3 проходных и один опорный силовые зажимы, два проходных и один опорный зажимы цепи управления.
Коробка выводов двигателей АИУМ 225 SB4 (Способ установки М9702), АИУМ 250 1SA4 и АИУМ 250 1МВ4 имеет шесть проходных силовых зажимов, 2 проходных и один опорный зажим цепи управления. При этом переключение со «звезды» на «треугольник» и обратно реализуется в коробке выводов за счет перемычек.

В целях безопасности нанесена маркировка, надпись "Открывать отключив от сети"

Таблицы с техническими данными представлены в документе, который Вы можете просмотреть ниже.

motor-e.ru

Электродвигатель асинхронный взрывозащищенный АВ250, АВ280

Весь каталог - электродвигатели взрывозащищенные

Общие технические характеристики электродвигателя взрывозащищенного АВ250, АВ280

Электродвигатель асинхронный взрывозащищенный трехфазный типа АВ 250, АВ 280 имеет короткозамкнутый ротор. Электродвигатель АВ применяется во внутренних и наружных установках используемых в взрывоопасных производствах газовой, химической, нефтеперерабатывающей и других отраслях промышленности, где могут возникнуть взрывоопасные смеси газов и паров с воздухом. Электродвигатель рассчитан на продолжительный режим работы от сети переменного тока частотой 50 Гц и номинального напряжения 660/380 В.

  • Исполнение электродвигателя по взрывозащите - 1ExdIIBT4/2ExdIICT4.
  • Виды монтажного исполнения электродвигателя по ГОСТ 2479 - IМ1001 (В3) на лапах, IМ4001 (В5) фланцевое, М9701 (В3 / В5) фланцевое на лапах.
  • Степень защиты оболочки двигателя - IР 54.
  • Вид климатического исполнения двигателя - У2,5 по ГОСТ 15150.

Электродвигатели взрывозащищенные АВ280 выпускаются с коробкой выводов которая имеет два силовых вывода и один контрольный. Электродвигатели АВ250 выпускаются с коробкой выводов имеющей один ввод и по требованию заказчика могут выпускаться с коробкой выводов которая имеет два силовых и один контрольный вводы.

Габаритные и присоединительные размеры взрывозащищенных электродвигателей АВ250 и АВ280

Типоразмер двигателя

b1

b2

d1

d2

l10

l11

l30

h2

h5

Масса, кг

IM1001

IM9701

IM1001

АВ250S2

18

36

65

M12

311

385

1000

1040

11

69

560

AB250M2

18

36

65

M12

349

420

1040

1080

11

69

575

АB250S4

20

45

75

M16

311

385

1000

1040

12

79,5

610

AB250M4

20

45

75

M16

349

420

1040

1080

12

79,5

630

АВ250S6

20

45

75

M16

311

385

1000

1040

12

79,5

575

AB250M6

20

45

75

M16

349

420

1040

1080

12

79,5

590

АВ250S8

20

45

75

M16

311

385

1000

1040

12

79,5

595

AB250M8

20

45

75

M16

349

420

1040

1080

12

79,5

615

Типоразмер двигателя

Размеры, мм

Масса, кг IM1001

b1

d1

l1

l10

l11

l30

h2

h5

АВ280S2

20

70

140

368

450

1040

12

74,5

790

AB280M2

20

70

140

419

500

1100

12

74,5

882

AB280L2

20

75

140

457

550

1280

12

80

1091

АВ280S4

22

80

170

368

450

1070

14

85

760

AB280M4

22

80

170

419

500

1130

14

85

860

AB280L4

25

90

170

457

550

1310

14

95

1090

АВ280S6,8

22

80

170

368

450

1070

14

85

780

AB280M6,8

22

80

170

419

500

1130

14

85

850

AB280L6,8

25

90

170

457

550

1310

14

95

1029

Основные технические характеристики электродвигателей взрывозащищенных АВ250, АВ280

Типоразмер электродвигателя

Мощность, кВт

Частота вращения, об/мин

Скольжение, %

КПД, %

cos φ

Iпуск____ Iном

Мпуск ____ Мном

Ммакс ____ Мном

Ммин ____ Мном

АВ250S2

75

3000

1,5

92,5

0,86

7

2

1,4

2,8

АВ250M2

90

3000

1,5

92,5

0,86

7,5

2,2

1,4

2,8

АВ250S4

75

1500

1,6

92

0,87

7

2,2

1,4

2,5

АВ250M4

90

1500

1,6

92,5

0,87

7

2,2

1,4

2,5

АВ250S6

45

1000

1,6

92

0,87

7

1,8

1,4

2,5

АВ250M6

55

1000

1,6

92

0,87

7

1,9

1,4

2,5

АВ250S8

37

750

2

90,5

0,8

5

1,7

1,4

2,1

АВ250M8

45

750

2

90,5

0,8

5

1,7

1,4

2,1

АВ280S2

110

3000

1,4

93

0,9

7,5

2,2

1,4

2,7

АВ280M2

132

3000

1,4

93

0,9

7,5

2,2

1,4

2,7

АВ280L2

160

3000

1,4

93

0,9

7,5

2

1,4

2,7

АВ280S4

110

1500

2

93

0,88

7

2,1

1,4

2,8

АВ280M4

132

1500

2

94

0,88

7

2,1

1,4

2,8

АВ280L4

160

1500

2

93,5

0,86

7,5

3

1,4

3

АВ280S6

75

1000

1,1

93,5

0,84

7

2

1,4

2,5

АВ280M6

90

1000

1,1

93,5

0,84

7

2

1,4

2,5

АВ280L6

110

1000

1,2

94

0,83

7

2,4

1,4

2,3

АВ280S8

55

750

2

93

0,76

6,5

2

1,4

2,2

АВ280M8

75

750

2

92

0,8

6,5

1,7

1,4

2

АВ280L8

90

750

2

92

0,78

6,5

1,7

1,4

2

Купить электродвигатель асинхронный взрывозащищенный АВ у нас - это просто!

СпецЭлектро - доступная цена на электродвигатели и электрооборудование.




Каталог - взрывозащищенные электродвигатели


При оформлении заказа обеспечивается доставка оборудования по всей России (полный список регионов России)

Многолетний опыт работы на рынке электротехнического оборудования, сотрудничество с заводами-изготовителями, а также наличие продукции на наших складах, позволяет осуществлять покупку и доставку электрооборудования и комплектующих в кратчайшие сроки. Специалисты компании «СпецЭлектро» помогут найти оптимальное решение по техническим характеристикам, цене и времени доставки электродвигателя или оборудования для Вашей задачи. Наши специалисты подберут замену для устаревшей серии оборудования и ответят на все интересующие Вас вопросы, помогут купить электродвигатель и подходящее вам оборудование.

Купить электрооборудование с доставкой - это просто!

При покупке электрооборудования, компания обеспечит постгарантийное обслуживание

se33.ru

Электродвигатель ВАСО 7 К асинхронный с короткозамкнутым ротором взрывозащищенный вертикальный

Электродвигатель ВАСО 7 асинхронный с короткозамкнутым ротором взрывозащищенный вертикальный используется для безредукторного привода вентиляторов аппаратов воздушного охлаждения, эксплуатирующихся во взрывоопасных помещениях и наружных установках, в которых возможно образование взрывоопасных смесей газа или пара с воздухом.

По желанию заказчика возможна поставка двигателей с датчиками контроля температуры подшипников и обмотки.

Режим работы продолжительный - S1. Направление вращения - левое. Пуск электродвигателей - прямой (обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8 Uном). Степень защиты корпуса и коробки выводов - IP 54, IP55. Способ охлаждения - наружный обдув вентилятором аппарата воздушного охлаждения.

IM 9633, исп.Б4

IM 9633, исп.Б5

IM 3031

IM 3011

Лапы на корпусе станины сверху, конический вал Ø55, с наружной резьбойМ36х3 и гайкой на валу

Лапы на корпусе станины снизу, конический вал Ø55, с наружной резьбойМ36х3 и гайкой на валу

фланцевое,
конический
вал Ø55,
фланец FF350

фланцевое, цилиндрический
вал Ø55,
фланец FF350

IM 9633, исп.Б4

IM 9633, исп.Б5

IM 3031

IM 3011

Лапы на корпусе станины сверху, конический вал Ø55, с наружной резьбойМ36х3 и гайкой на валу

Лапы на корпусе станины снизу, конический вал Ø55, с наружной резьбойМ36х3 и гайкой на валу

фланцевое,
конический
вал Ø55,
фланец FF350

фланцевое,   цилиндрический
вал Ø55,
фланец FF350

Тип двигателя

Мощность, кВт

Скольжение, %

Частота вращения об/мин

КПД, %

cos φ

Номинальный ток при U=380В, А

Ммакс
/Мн

Мпуск
/Мн

Ммин
/Мн

Iпуск
/Iн

Масса, кг

IM 3011, IM3033 (вариант Б18)

ВАСО7К-6,5-12

6,5

4,8

500

80

0,67

18,4

2,1

1,3

0,6

4,0

190

ВАСО7К-9-12

9

4,7

500

80

0,74

23,1

1,8

0,95

0,6

3,5

200

IM 9633 (варианты Б4, Б5, Б19)

ВАСО7К-11-12

11

5,0

500

88,0

0,71

32

2,2

1,6

0,6

5,0

260

ВАСО7К-13-12

13

5,0

500

88,0

0,71

32

2,2

1,6

0,6

5,0

290

ВАСО7К-15-12

15

3,5

500

88,0

0,65

40

2,2

1,6

0,6

5,0

300

IM 9633 (варианты Б11, Б14, Б16)

ВАСО7К-11-14

11

4,0

428,6

86,0

0,7

27,8

1,1

1,8

0,6

4,0

390

ВАСО7К-13-12

13

5,0

500

88,0

0,71

32

2,2

1,6

0,6

5,0

*

ВАСО7К-15-12

15

3,5

500

88,0

0,65

40

2,2

1,6

0,6

5,0

*

ВАСО7К-18,5-12

18,5

3,0

500

87,0

0,7

46

1,6

1,3

0,6

5,0

*

IM 9633, IM9733

ВАСО7К-15-14

15

2,0

428,6

85,5

0,68

39

1,8

1,1

0,6

4,0

450

ВАСО7К-22-14

22

2,5

428,6

90,0

0,73

51

2,0

1,0

0,6

5,0

800

ВАСО7К-30-14

30

2,5

428,6

90,5

0,75

67

2,0

1,0

0,6

5,0

880

ВАСО7К-37-14

37

2,5

428,6

91,0

0,77

80

2,0

1,0

0,6

4,5

1005

ВАСО7К-11-16

11

2,0

375

89,0

0,66

49,3/28,5*

1,7

1,0

4

4,0

500

ВАСО7К-22-16

22

2,0

375

83,0

0,65

62

1,8

1,0

0,6

4,0

550

ВАСО7К-30-16

30

2,0

375

83,5

0,65

84

1,8

1,0

0,6

4,0

650

ВАСО7К-37-16

37

2,0

375

84,0

0,65

103

1,8

1,0

0,6

4,5

750

ВАСО7К-37-20

37

2,0

300

89,5

0,70

90

1,8

1,0

0,6

4,5

950

ВАСО7К-45-20

45

2,0

300

87,0

0,65

122

1,8

1,0

0,6

5,0

1050

Тип электродвигателя

ВАСО 7К

Мощность, кВт

6,5

9

11

13

15

18,5

9

13

15

18.5

22

30

37

37

37

45



Количество полюсов

12

14

16

20



Напряжение, В

380

380/660



Частота сети, Гц

50,  60

Климатическое исп.

У1(от-60ºC до +40ºC),  ХЛ1 (от-60ºC до +40ºC), УХЛ1(от-60ºC до +40ºC)  Т1(от-10ºC до +50ºC)

Исполнение по взрывозащите

1ExdIIBT4

1ExdIICT4

Степень защиты

    стандартная (IP54)

IP55

Класс изоляции

стандартный ( F )



Режим работы

стандартный (S1)



Возможна работа при подключении напрямую к сети переменного тока,
при питании от преобразователя частоты, при питании от устройства плавного пуска.

Характеристика нагрузки: вентиляторная (М~n2)

Тепловая защита двигателя в обмотке статора (только по заказу): РТС термисторы,  биметаллическое реле

Наличие гнезд под установку термопреобразователей  для измерения температуры подшипников:
для 2р=14, 16, 20 стандартная поставка; для 2р=12 по заказу.

Ниппель для замены и пополнения смазки подшипников.

Площадка под установку датчика вибрации:  ИВД-1, DVA-1-3-2, DVA-1-4-1

Покраска: грунтовка ЭП0010 красно-коричневая;  МЛ-12 серая; Темадур50, RAL9023 серебристо-серый; Темадур50, RAL9023 голубой.

Варианты исполнений по способу монтажа

ВАСО7К-13-12, ВАСО7К-15-12: IM9733, исп.Б14, Б19

ВАСО7К-13 (15)-12,  ВАСО7К-18,5-12, ВАСО7К-15-14: IM9633, исп.Б11

ВАСО7К-9-12, ВАСО7К-13-12, ВАСО7К-15-12:  IM9633, Б4

ВАСО7К-9-12, ВАСО7К-13-12, ВАСО7К-15-12: IM9633, Б5

ВАСО7К-13-12: IM9633, Б16

ВАСО7К-14, ВАСО7К-37-20:  М9633

ВАСО7К-6,5-12, ВАСО7К-9-12:  IM3011, IM3031

se33.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
