Источники бесперебойного питания APC. Характеристики и отзывы

Компания APC, существование которой юридически завершилось в 2007, до сих пор оставила свой след как одна из лучших марок источников бесперебойного питания. В связи с её поглощением Schneider Electric и перспективностью разработок, сам бренд APC было решено оставить.

Источники бесперебойного питания

В задачу источников бесперебойного питания входит сохранение работоспособности агрегатов, механизмов и устройств от неожиданного отключения электроэнергии или скачков напряжения.

Общая конструкция аппаратов автономного питания

Главная часть ИБП — это аккумуляторные батареи, которые накапливают заряд, когда питание от электросети и отдаёт потребителю в том случае, если цепь по какой-то причине разорвана.

Для управления батареями и питанием применяются электронные схемы. Также, с их помощью достигается расширение ИБП различными дополнительными функциями, такими как поглощение шумов, излучений и стабилизация скачков напряжения.

Обзор источников бесперебойного питания APC

Устройства от APC можно условно разделить на несколько категорий, в зависимости от того, в каких условиях будет эксплуатироваться аппарат.

Серия Back-UPS

Ориентирована данная линейка источников бесперебойного питания APC для бытовых и офисных потребителей. Из перечня защищаемых устройств можно назвать игровые консоли, компьютеры и другого оборудования.

ИБП способно какое-то время обеспечивать питанием технику, защищать её от скачков и перенапряжений. Дизайн корпусов и их конструкции отличаются, позволяя легко интегрировать оборудование в интерьер.

Свойства представленной серии

Для линейки источников бесперебойного питания APC Back-UPS характерна функция проведения различных действий для самодиагностики и определения износа батарей.

Для интерактивности и взаимодействия с пользователем применяется ряд светодиодных и звуковых индикаторов.

Безопасность систем проверена и протестирована специальными службами.

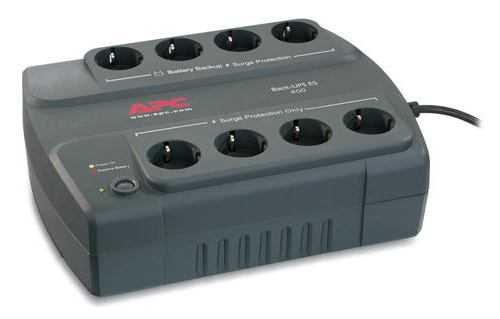

BE400-RS

Один из простейших представителей источников бесперебойного питания 220 В от APC. Максимальная выходная мощность в 240 ВТ позволит защитить одно небольшое бытовое устройство, например ноутбук или телевизор.

ИБП способен устойчиво работать и выравнивать напряжение в сети в диапазоне от 180 до 266 В.

Батарея устройства свинцово-кислотная, с применением загущения электролита, что гарантирует защиту от протечек. Аккумулятор является необслуживаемым, то есть при выходе из строя придётся только менять.

Панель оповещения довольно аскетична — имеет всего два индикатора — работы от сети и от батарей. Также имеется два специальных звуковых сигнала — для севшего аккумулятора и перегрузки.

В источнике бесперебойного питания APC BE400 — RS реализовано несколько уровней защиты. Например, имеется шумовой фильтр, ограничение скачков напряжения и другие. Если есть необходимость защиты линий связи, то устройство обладает портами для телефона и сети — RJ-11 и RJ-45 соответственно.

BX650CI

Более мощный и функциональный источник бесперебойного питания 220 В от APC, в сравнении с предыдущей моделью. Его выходная мощность составляет 390 Ватт.

Диапазон напряжения, в котором способен работать аппарат — 140-300 В. Батарея представляет собой аналогичный предыдущему тип — то есть необслуживаемая и с загущённым электролитом.

Панель управления и индикации немного расширена — имеется оповещение о нормальной работе, батареи, её замене и перегрузке. Звуковой сигнал не отличается от предыдущей модели.

BX1400U-GR

Более технологичный экземпляр ИПБ APC. Мощность, получаемая на выход, составляет 700 Ватт. Чего вполне должно хватить для защиты персонального стационарного компьютера и какого-либо небольшого устройства дополнительно.

Модель способна работать в диапазоне от 150 до 280 Вольт. Батарея представляет собой стандартное решение для данной линейки ИБП — необслуживаемая со сгущённым электролитом.

Источники бесперебойного питания APC Smart UPS

Данная серия рассчитана на комплексную защиту мощных серверных решений и сетей. Один источник питания способен работать со стойкой потреблением до 2100 Вт.

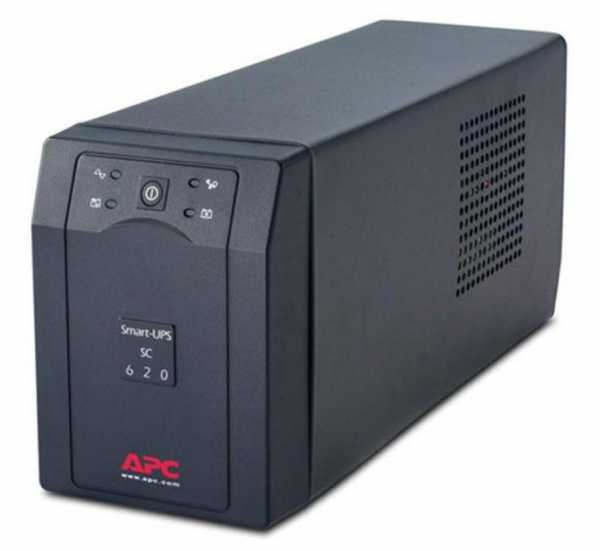

SC620I ИБП APC Smart-UPS SC 620VA 230V

Предназначен для защиты электропитания серверов начального уровня, рабочих станций и небольших сетевых устройств.

Максимальная выходная мощность данной модели — 390 Ватт. Диапазон напряжения, в котором она способна работать — от 160 до 286 В.

На лицевой части расположена кнопка включения устройства, индикатор работы от сети, от батареи, её замена и перегрузка.

Для управления устройством с ПК имеется порт DB-9 с разъёмом RS-232.

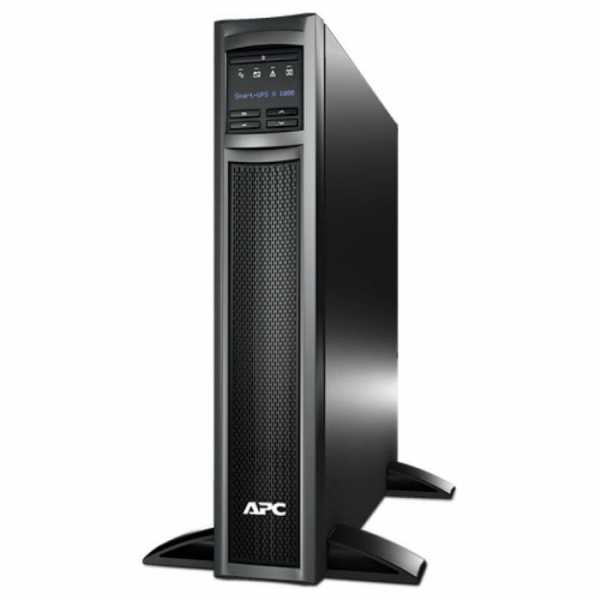

SMX 1000I ИБП APC Smart-UPS X 1000VA LCD

Данный представитель ИБП выполнен в необычном форм-факторе, в виде стойки. Одна из интересных особенностей модели — возможность подключения к ней дополнительных внешних батарей, которые увеличивают общее время автономной работы защищаемых устройств.

Выходная мощность — 800 Вт, которой вполне достаточно для применения как в бытовых целях, так для небольших офисов.

Управление производится с помощью консоли с жидкокристаллическим дисплеем. Имеются разъёмы USB и SmartSlot для подключения к ПК.

SUA750RMI1U ИБП APC

Модель сконструирована для размещения в серверной стойке размером 19 дюймов. Соответственно данный ИБП способен защищать небольшие сетевые решения и конфигурации.

Для подключения источника к персональному компьютеру имеются три различных порта.

Для индикации используется набор светодиодов и звуков.

Серия Back-UPS PRO

Данная линейка представляет собой нечто среднее между Smart-UPS и Back-UPS

Продукты могут использоваться как в небольших промышленных предприятиях, так и в быту. В них встроены системы защиты от перепадов напряжения, фильтрации шумов. Во многих их моделей имеется встроенная поддержка управления удалённо по сети и подключения для этого к ПК.

APC Back-UPS Pro 1200 ВА

Мощность модели, реализуемая на выходе — 720 Ватт. Диапазон напряжений, которые может выровнять ИБП, находится в пределах 176-294 В. Полный цикл перезарядки составляет 8 часов.

В комплекте поставляется кабель USB для подключения к ПК, а также специальное программное обеспечение.

На самом блоке имеется ЖК дисплей с большим перечнем индикаторов и установок.

Имеются наиболее часто используемые порты для защиты сети и телефонных линий.

Отзывы о продуктах APC

Компания APC уже давно выпускает надёжные и качественные источники бесперебойного питания для самых разных задач. Соответственно, имеются тысячи людей, так или иначе пользовавшихся ими. А значит, существуют и отзывы о продукции.

ИПБ для компьютера практически всегда замечены пользователями как отличный способ успеть завершить работу системы, до того как она отключится. Правда, некоторые отмечают, что действительное время автономной работы не всегда соответствует заявленному.

Также имеются отзывы об использовании ИПБ для котлов и похожих устройств в частных домах и регионах, где нередки незапланированные отключения электроэнергии. Как следствие — люди довольны тем, что не происходит резкого выхода оборудования из строя. За время автономной работы ИБП можно успеть перейти на альтернативный источник питания. А возможности расширения многих ИБП с помощью дополнительных батарей может избавить и от этого.

Серверные решения также оправдывают все ожидания. На рынке, помимо APC, имеется много аналогичных продуктов, но чаще предпочтение небольших компаний и предприятий отдаётся именно ей.

Из имеющихся проблем можно отметить, что часто пользователи говорят о времени автономной работы. Не всегда оно соответствует заявленному.

Отдельной строкой идёт срок службы аккумуляторных батарей. Он также часто не достигает своих идеальных показателей.

В заключение

APC предоставляет широкий набор продуктов для самых разнообразных решений. От бытовых компьютеров до огромных промышленных серверных систем. Каждый пользователь способен выбрать из всей массы именно тот продукт, который ему наиболее подходит в данный момент. Это могут быть требования к технологичности, удобству управления, мощности, дополнительным функциям и диапазону напряжения.

Цена устройств также ориентирована на то, чтобы оказаться подъёмной большинству пользователей. Есть как бюджетные версии, так и высокотехнологичные, со всякими дополнениями и «плюшками».

fb.ru

Обзор источника бесперебойного питания APC Back-UPS ES 700

В нашей лаборатории вновь тестируется ИБП известной фирмы APC. Продукцию этой фирмы мы уже тестировали. Выводы были неоднозначными. Сегодня мы проведем очередное тестирование  продукции данного известнейшего бренда.

Описание

Тестируемый ИБП принадлежит к серии Back-UPS ES, по данным производителя, это "Оптимальные по цене устройства батарейного резервирования и защиты электропитания для домашних компьютеров" и "Лучшее соотношение цены и качества для защиты компьютерных систем в домашних условиях".

Производитель заявляет следующие характеристики изделия:

Входное напряжение, частотаНоминальное 230 В, 50/60 Гц
Выходное (при работе от батарей) напряжение, частота230 В / 50 Гц
Автоматический регулятор напряженияНет
Выходная мощность700 ВА / 405 Ватт
Форма выходного сигналаступенчатая аппроксимация синусоиды
Время автономной работы от батареи 50% / 100% загрузки15,1 / 3,9 минут
Функция запуска оборудования без подключения к электросетиЕсть
Тип, напряжение и емкость батареиRBC17 — Необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом
Время зарядки батарей до уровня 90% после разряда до уровня отключения нагрузки под половинной нагрузкой.16 часов
Индикаторысветодиод, показывающий
— On Line (работа от сети)
— On Battery (работа от батарей)
— Replace battery(замена батареи)
Звуковая сигнализацияСигнал перехода в режим работы от аккумуляторов, особый сигнал исчерпания заряда батарей, сигнал перегрузки.
Самодиагностикапри включении и контроль программным обеспечением
Защита от перегрузок при работе от сетиПостоянно действующий многополюсный шумовой фильтр: амплитуда остаточного напряжения 0,5% по нормативам IEEE: ограничение всплеска напряжения без временной задержки: соответствие требованиям UL 1449. Поглощаемая энергия 310 Джоулей.
Защита линий передачи данныхЗащита телефонии, розетка RJ-11.
Защита 10/100 Base-T Ethernet, розетка RJ-45.
ИнтерфейсUSB
Мониторингпрограммное обеспечение поддерживает Windows 98/ME/2000/XP
MAC OS X 10.2/10.3
Размеры Ш×Д×В230×285×86 мм
Вес6,8 кг
Выходные разъемы



4×Schuko CEE7 (Батарейное резервное питание)
4×Schuko CEE7 (Защита от всплесков напряжения)
Уровень акустического шума на расстоянии 1 метра от поверхности устройства45 dBA
Соответствие требованиямCE,GOST,NEMKO
Условия работы

0—15000 метров
0—95% (без конденсации)
от 0 до +40°C





ИБП поставляется в красочно оформленной коробке размером 132×300×366 мм, вес запакованного комплекта 7,3 Кг. Для удобства транспортировки коробка снабжена пластиковой ручкой. Судя по стикеру на коробке, тестируемый ИБП произведен на Филиппинах.

Комплект поставки включает в себя:

  • инструкция по эксплуатации на Русском и Английском языках
  • карта гарантийной регистрации с конвертом для почтовой пересылки
  • 3 листа объясняющие условия Lifetime Equipment Protection Programm*
  • инструкция по технике безопасности на 18 языках, включая Русский
  • лист Quality Assurance Test
  • телефоны и адреса представительств APC в мире
  • интерфейсный кабель для связи с ПК (USB)
  • телефонный кабель RJ-11 (6P2C)
  • CD с программным обеспечением PowerChute Personal Edition**

* — Lifetime Equipment Protection Programm является пожизненной страховкой защищаемого посредством APC оборудования. В случае повреждения оборудования по линии сетевого питания, APC обязуется его заменить или отремонтировать. Сумма страхового возмещения достигает $200,000 для Австралии, и 100,000 Евро - для ряда европейских стран. На Российский рынок условия страховки не распространяются.

Качество комплектации можно оценить как удовлетворительное. На изделие установлена стандартная гарантия на три года от даты выпуска ИБП. Дата выпуска определяется по серийному номеру.

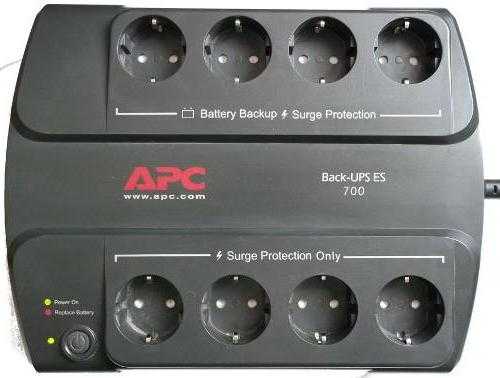

Корпус ИБП выполнен полностью из пластика и состоит двух половинок — верхней и нижней. Они соединены посредством пазов и четырех шурупов. Качество литья и пластика очень хорошее, облоя не обнаружено. В верхней части ИБП находится светодиодный индикатор, меняющий цвет в зависимости от режима работы ИБП - On line (зеленый), On battery (мигающий зеленый), Replace battery (красный). Справа от индикатора находится утопленная для защиты от случайного нажатия кнопка Power. Также на верхней панели находятся два блока евро-розеток по четыре штуки. Один блок подключен через фильтр, а второй имеет батарейное питание. Справа, на торце ИБП находятся гнезда RJ-45, одно для подключения к USB-порту ПК, а два других для защиты телефонии и компьютерной сети. По центру находится шнур питания длиной 1,83 метра, и многоразовый автоматический предохранитель на 10 A.

В нижней части ИБП находится крышка батарейного отсека. Задняя панель содержит прорези для шурупов. Возможен подвес как вертикально, так и горизонтально.

Внутреннее устройство

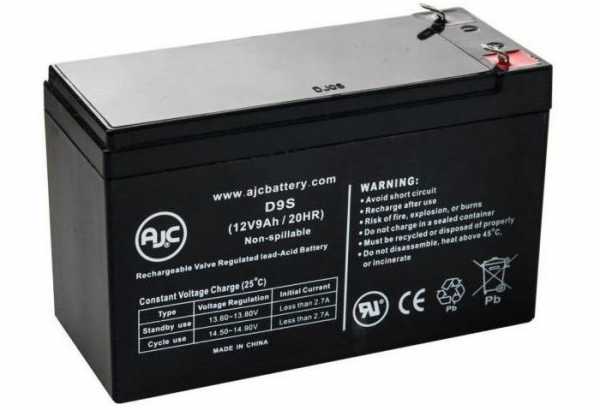

В ИБП установлен сменный батарейный картридж RBC17 производства APC.

Его ёмкость 9 Ач, рабочее напряжение 12 В. Картридж представляет собой обычную батарею CP 1290 производства китайской фирмы Vision.

Следует отметить, что батарея серии CP рассчитана на режим 20-ти часового разряда. При часовом режиме разряда ее емкость, по данным производителя, составляет всего 5,8 Ач. Типичное время разряда батареи при работе в ИБП составляет 10—30 минут. В таком режиме емкость составит менее 4 Ач. Ресурс батареи 200 циклов 20 часового 100% разряда. При более интенсивном разряде ресурс может быть меньше.

Замена батареи возможна силами пользователя. Процедура замены описана и показана на картинках в инструкции. Никаких инструментов для этого не понадобится, крышка батарейного отсека крепится на защелке и легко сдвигается вниз.

Вся основная электроника расположена на одной двухсторонней печатной плате, находящейся в верхней части корпуса ИБП. Батарейный отсек отделен от электроники перегородкой. Сама плата и монтаж элементов на ней, на первый взгляд, выполнена качественно, подписано соответствие элементов принципиальной схеме. Широко используются планарные компоненты. Монтаж элементов односторонний.

Фильтр от помех выполнен по упрощенной схеме, два варистора и конденсатор. Ферритовые кольца надеты на сетевые провода.

Защита RJ-45 полноценная, для всех четырех пар компьютерной сети и телефонии.

Коммутацию осуществляет реле, максимальный коммутируемый ток составляет 12 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 3000 ВА.

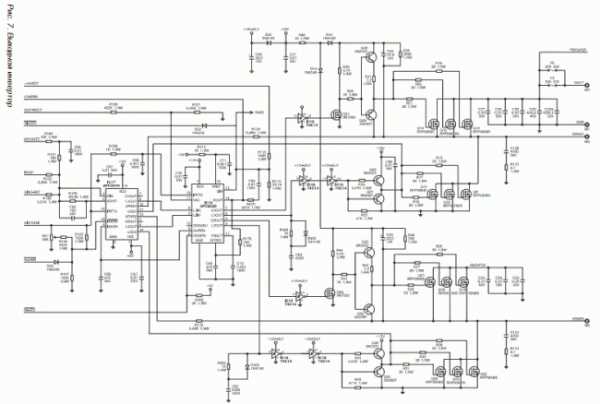

Инвертор на двух транзисторах IRF 2805 производства компании International Rectifier, формирует двухступенчатую аппроксимацию синуса. Инвертор выполнен по обычной, низкочастотной схеме, с трансформатором. Что странно, в аналогичной по форме и содержанию продукции конкурентов применяется высокочастотная схема. Потребляемая ИБП мощность, при работе от батарей без нагрузки составила 7 Вт. Каждый транзистор имеет мощность 330 Вт и диапазон рабочих температур до 175° Цельсия. Транзисторы расположены на двух массивных радиаторах площадью по 40 кв.см. каждый. Вид и качество формируемого сигнала при разной нагрузке хорошо видны на осциллограмме.

И вновь мы наблюдаем импульсы на фронтах сигнала. Совершенно другой инвертор, с неизменно неудовлетворительным результатом. На приведенной далее осциллограмме, показан фрагмент сигнала при 50% нагрузке.

Этот недостаток схемотехники приводит к повышенной потребляемой мощности, снижению КПД и появлению на выходе ИБП электромагнитной помехи в диапазоне 15—17 КГц.

Тестирование

Тестируемый ИБП не оснащен автотрансформаторным регулятором напряжения. Тем не менее, мы приводим график зависимости выходного напряжения от входного. Гистерезис при переключении составляет 5 В в области повышенного напряжения, и 10 В - при пониженном напряжении.

В ИБП APC Back-UPS ES 700 посредством прилагаемого программного обеспечения PowerChute есть возможность установить диапазон выходных напряжений, от 188—208 и до 252—272 В с шагом в 1 В. Приведенный выше график отражает работу ИБП с настройками 208—244. Даже в этом, минимальном диапазоне ИБП работает неудовлетворительно, выдавая на выход напряжение, превышающее номинал на 14%, и пониженного на 11% по отношению к номиналу. Это может привести к выходу из строя подключенного оборудования и не обеспечивает его бесперебойную работу.

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи, ИБП выдает короткий сигнал периодичностью в 40 секунд. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в 0,6 секунды.

Время перехода на батарею определялось по осциллограмме при номинальной нагрузке 405 Вт. Время перехода на батарейное питание составило 5 mс.

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 229 В.



Проценты

40%

50%60%80%100%
Нагрузка160 Вт200 Вт240 Вт320 Вт400 Вт



Как видим, во всем диапазоне нагрузок ИБП укладывается в ГОСТ-13109-97 и выдает в среднем 227 В. Лишь при полной нагрузке наблюдалось некоторое уменьшение напряжения, не выходящее за границы нормы. Рекомендуемая по результатам тестов мощность нагрузки ИБП составляет не более 400 Вт.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Всего было собрано четыре варианта конфигурации тестового компьютера:

  1. Integrated SiS Mirage, БП 400 Вт с пассивным PFC: DIVX-SiS
  2. ATI X700, БП 400 Вт с пассивным PFC: DIVX-ATI
  3. ATI X700, БП 400 Вт с пассивным PFC: 3DM5-ATI
  4. ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-ATI-PFC

На диаграмме слева направо:

DIVX-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Воспроизведение с жесткого диска HD-фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17–25%.

DIVX-ATI — Воспроизведение с жесткого диска HD-фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17–25%.

 3DM5-ATI — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-ATI-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127–230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024?768 в режиме GT1, что должно имитировать работу современной игрушки.



Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для применяемых в картридже батарей CP 1290 производителем установлен максимальный зарядный ток 2,8 А. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (400 Вт) до автовыключения, во втором (красная линия) после разряда на нагрузку в 50% (300 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Восстановление заряда после глубокого разряда заняло 19 часов. Полная зарядка батареи потребовала более 30 часов, ток заряда в начале составил 370 mA. В течение 19 часов ток заряда составлял в среднем 350 mA. Еще 10 часов потребовалось для достижения зарядного токи в 50 mA и напряжения 13,6 В. Восстановление после интенсивного разряда заняло 9 часов. По результатам измерений, работа схемы зарядки признана удовлетворительной. К недостаткам следует отнести маленький зарядный ток, к достоинствам — его стабильность при низком напряжении питающей сети.

Для проверки системы "холодного старта" ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке. Для проверки совместимости с блоками питания, имеющими активный PFC и широкий диапазон входных напряжений, ИБП был подключен к компьютеру с блоком питания FSP550-60PLN, оснащенный активным PFC и имеющий диапазон входных напряжений 100—240 В. Проблем при совместной работе не возникло.

Для связи с компьютером у ИБП предусмотрен Data Port и кабель RJ-45—USB A. Для проверки интерфейса связи с PC, ИБП был подключен к порту USB прилагаемым кабелем. ИБП поддерживает стандарт Smart Battery, он автоматически определился в системе Windows XP, и в диспетчере устройств появились следующие устройства:

Утилита RMClock из тестового пакета RightMark определила батарею ИБП:

Благодаря поддержке стандарта Smart Battery, базовые функции управления электропитанием доступны встроенными средствами операционной системы.

В трее появляется знакомая всем владельцам ноутбуков иконка.

В комплекте поставляется фирменное программное обеспечение PowerChute Personal Edition 1.5. Оно обеспечивает более широкие возможности управления электропитанием и настройками ИБП.

Его установка происходила автоматически и не вызвала проблем. Более детально эта программа рассмотрена в отдельной статье.

Вывод

Тестируемый ИБП является типичным устройством для домашнего применения. Самым, на наш взгляд, существенным недостатком, с точки зрения эргономики, является применения разъема RJ-45 для связи с ПК по интерфейсу USB. И если в ИБП, допускающем монтаж в стойку, это еще оправданно (можно завести в патч-панель), то в "домашнем" ИБП подобное недопустимо. Регулировка напряжений, при достижении которых ИБП переходит на батарейное питание, недостаточна для соответствия выходного напряжения ГОСТу.

Достоинства
  • Стабильность выходного напряжения при работе от батареи
  • Возможность монтажа на стену
  • Евро-розетки обеспечивают удобство подключения
  • Полноценная защита телефонии и локальной сети
  • Поддержка стандарта Smart Battery
  • Качественное программное обеспечения в комплекте
Недостатки
  • Упрощенный сетевой фильтр
  • Импульсы на фронтах сигнала при работе от батареи
  • RJ-45 разъем USB.
  • Выходное напряжение при работе от сети превышает ±10%







ИБП APC Back-UPS ES 700 предоставлен российским представительством APC





www.ixbt.com

Конструкция и ремонт источников бесперебойного питания фирмы АРС (часть 1)

Удивляет полное отсутствие информации о таких распространенных приборах, как источники бесперебойного питания. Мы прорываем информационную блокаду и приступаем к публикации материалов по их устройству и ремонту. Из статьи Вы получите общее представление о существующих типах бесперебойников и более подробное, на уровне принципиальной схемы, о наиболее распространенных моделях Smart-UPS.

Надежность работы компьютеров во многом определяется качеством электрической сети. Последствиями таких перебоев электропитания, как скачки, подъемы, спады и потеря напряжения, могут оказаться блокировка клавиатуры, потеря данных, повреждение системной платы и пр. Для защиты дорогостоящих компьютеров от неприятностей, связанных с силовой сетью, используют источники бесперебойного питания (ИБП). ИБП позволяет избавиться от проблем, связанных с плохим качеством электропитания или его временным отсутствием, но не является долговременным альтернативным источником электропитания, как генератор.

По данным экспертно-аналитического центра «СК ПРЕСС», в 2000 г. объем продаж ИБП на российском рынке составил 582 тыс. шт. Если сравнить эти оценки с данными о продажах компьютеров (1,78 млн. штук), то получается, что в 2000 г. каждый третий приобретенный компьютер оснащается индивидуальным ИБП.

Подавляющую часть российского рынка ИБП занимает продукция шести компаний: APC, Chloride, Invensys, IMV, Liebert, Powercom. Продукция компании APC уже который год сохраняет лидирующую позицию на российском рынке ИБП.

ИБП делятся на три основных класса:
  • Off-line (или stand-by),
  • Line-interactive
  • On-line.

Эти устройства имеют различные конструкции и характеристики.



Рис. 1. Блок-схема ИБП класса Off-line

Блок-схема ИБП класса Off-line приведена на рис. 1. При работе в нормальном режиме нагрузка питается отфильтрованным напряжением электросети. Для подавления электромагнитных и радиочастотных помех во входных цепях используются фильтры EMI/RFI Noise на металло-оксидных варисторах. Если входное напряжение становится ниже или выше установленной величины или вообще исчезает, то включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батарей в переменное, инвертор осуществляет питание нагрузки от батарей. Форма его выходного напряжения — прямоугольные импульсы положительной и отрицательной полярности с амплитудой 300 В и частотой 50 Гц. ИБП класса Off-line неэкономично работают в электросетях с частыми и значительными отклонениями напряжения от номинальной величины, поскольку частый переход на работу от батарей уменьшает срок службы последних. Мощность выпускаемых фирмой АРС ИБП класса Off-line модели Back-UPS находится в диапазоне 250…1250 ВА, а модели Back-UPS Pro -в диапазоне 2S0…1400 ВА.

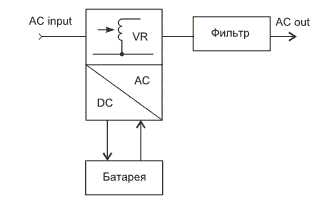

Рис. 2. Блок-схема ИБП класса Line-interactive

Блок-схема ИБП класса Line-interactive приведена на рис. 2. Так же, как и ИБП класса Off-line, они ретранслируют переменное напряжение электросети в нагрузку, поглощая при этом относительно небольшие всплески напряжения и сглаживая помехи. Входные цепи используют фильтр EMI/RFI Noise на металло-оксидных варисторах для подавления электромагнитных и радиочастотных помех. Если в электросети произошла авария, то ИБП синхронно, без потери фазы колебания, включает инвертор для питания нагрузки от батарей, при этом синусоидальная форма выходного напряжения достигается фильтрацией ШИМ-колебания. Схема использует специальный инвертор для подзарядки батареи, который работает и во время скачков сетевого напряжения. Диапазон работы без подключения батареи расширен за счет использования во входных цепях ИБП автотрансформатора с переключаемой обмоткой. Переход на питание от батареи происходит, когда напряжение электросети выходит за границы диапазона. Мощность выпускаемых фирмой АРС ИБП класса Line-interactive модели Smart-UPS составляет 250…5000 ВА.

Рис. 3. Блок-схема ИБП класса On-line

Блок-схема ИБП класса On-line приведена на рис. 3. Эти ИБП преобразуют переменное входное напряжение в постоянное, которое затем с помощью ШИМ-инвертора преобразуется снова в переменное со стабильными параметрами. Поскольку нагрузку всегда питает инвертор, то нет необходимости в переключении с внешней сети на инвертор, и время переключения равно нулю. За счет инерционного звена постоянного тока, каким является батарея, происходит изоляция нагрузки от аномалий сети и формируется очень стабильное выходное напряжение. Даже при больших отклонениях входного напряжения ИБП продолжает питать нагрузку чистым синусоидальным напряжением с отклонением не более +5% от устанавливаемого пользователем номинального значения. ИБП класса On-line фирмы АРС имеют следующие выходные мощности: модели Matrix UPS — 3000 и 5000 ВА, модели Symmetra Power Array — 8000, 12000 и 16000 ВА.

Модели Back-UPS не используют микропроцессор, а в моделях Back-UPS Pro, Smart-UPS, Smart/VS, Matrix и Symmetna микропроцессор используется.

Наибольшее распространение получили устройства: Back-UPS, Back-UPS pro, Smart-UPS, Smart-UPS/VS.

Такие устройства, как Matrix и Symmetna, используются в основном для банковских систем.

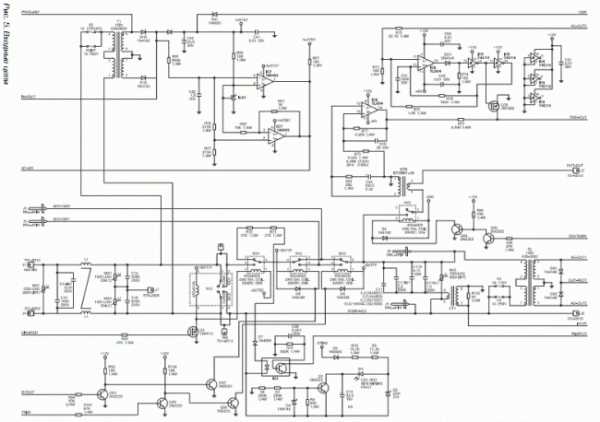

В этой статье рассмотрим конструкцию и схему моделей Smart-UPS 450VA…700VA, применяемых для питания персональных компьютеров (ПК) и серверов. Их технические характеристики приведены в табл. 1.

Таблица 1. Технические характеристики моделей Smart-UPS фирмы АРС

Модель450VA620VA700VA1400VA
Допустимое входное напряжение, В0…320
Входное напряжение при работе от сети *, В165…283
Выходное напряжение *, В208…253
Защита входной цепи от перегрузкиВозвращаемый в исходное положение автоматический выключатель
Диапазон частоты при работе от сети, Гц47…63
Время переключения на питание от батареи, мс4
Максимальная мощность в нагрузке, ВА (Вт)450(280)620(390)700(450)1400(950)
Выходное напряжение при работе от батареи, В230
Частота при работе от батареи, Гц50 ± 0,1
Форма сигнала при работе от батареиСинусоида
Защита выходной цепи от перегрузкиЗащита от перегрузки и короткого замыкания, при перегрузке выключение с фиксацией
Тип батареиСвинцовая герметичная, необслуживаемая
Количество батарей х напряжение, В,2 x 122 x 62 x 122 x 12
Емкость батарей, Ач4,510717
Срок службы батареи, лет3…5
Время полного заряда, ч2…5
Размеры ИБП (высота х ширина х длина), см16,8×11,9×36,815,8×13,7×35,821,6х17х43,9
Масса нетто (брутто), кг7,30(9,12)10,53(12,34)13,1(14,5)24,1(26,1)

* Регулируется пользователем с помощью программного обеспечения PowerChute.

ИБП Smart-UPS 450VA…700VA и Smart-UPS 1000VA…1400VA имеют одинаковую электрическую схему и отличаются емкостью батарей, количеством выходных транзисторов в инверторе, мощностью силового трансформатора и габаритами.

Рассмотрим параметры, характеризующие качество электроэнергии, а также терминологию и обозначения.

Проблемы с электропитанием могут выражаться в виде:

  • полного отсутствия входного напряжения — blackout;
  • временного отсутствия или сильного падения напряжения, вызванного включением в сеть мощной нагрузки (электромотора, лифта и т.п.) — sag или brownout;
  • мгновенного и очень мощного повышения напряжения, как при ударе молнии — spike;
  • периодического повышения напряжения, длящегося доли секунды, вызванного, как правило, изменениями нагрузки в сети — surge.

В Росси провалы, пропадания и скачки напряжения как вверх, так и вниз составляют приблизительно 95% отклонений от нормы, остальное — шумы, импульсные помехи (иголки), высокочастотные выбросы.

В качестве единиц измерения мощности используются Вольт-Амперы (ВА, VA) и Ватты (Вт, W). Они отличаются коэффициентом мощности PF (Power Factor):

W = VA x PF.

Коэффициент мощности для компьютерной техники равен 0,6…0,7. Число в обозначении моделей ИБП фирмы АРС означает максимальную мощность в ВА. Например, модель Smart-UPS 600VA имеет мощность 400 Вт, а модель 900VA — 630 Вт.

Структурная схема моделей Smart-UPS и Smart-UPS/VS показана на рис. 4.

Сетевое напряжение поступает на входной фильтр EM/RFI, служащий для подавления помех электросети. При номинальном напряжении электросети включены реле RY5, RY4, RY3 (контакты 1, 3), RY2 (контакты 1, 3), RY1, и входное напряжение проходит в нагрузку. Реле RY3 и RY2 используются для режима подстройки выходного напряжения BOOST/TRIM. К примеру, если напряжение сети увеличилось и вышло за допустимый предел, реле RY3 и RY2 подключают дополнительную обмотку W1 последовательно с основной W2. Образуется автотрансформатор с коэффициентом трансформации

K = W2/(W2 + W1)

меньше единицы, и выходное напряжение падает. В случае уменьшения сетевого напряжения дополнительная обмотка W1 реверсируется контактами реле RY3 и RY2. Коэффициент трансформации

К = W2/(W2 — W1)

становится больше единицы, и выходное напряжение повышается. Диапазон регулировки составляет ±12%, величина гистерезиса выбирается программой Power Chute.

При пропадании напряжения на входе выключаются реле RY2…RY5, включается мощный ШИМ-инвертор, питающийся от батареи, и в нагрузку поступает синусоидальное напряжение 230 В, 50 Гц.

Многозвенный фильтр подавления помех электросети состоит из варисторов MV1, МV3, MV4, дросселя L1, конденсаторов С14…С16 (рис. 5).



Трансформатор СТ1 анализирует высокочастотные составляющие напряжения сети. Трансформатор СТ2 является датчиком тока нагрузки. Сигналы с этих датчиков, а также датчика температуры RTh2 поступают на аналого-цифровой преобразователь IC10 (ADC0838) (рис. 6).



Трансформатор Т1 является датчиком входного напряжения. Команда на включение устройства (АС-ОК) подается с двухуровневого компаратора IC7 на базу Q6. Трансформатор Т2 — датчик выходного напряжения для режима Smart TRIM/BOOST. С выводов 23 и 24 процессора IC1 2 (рис. 6) сигналы BOOST и TRIM подаются на базы транзисторов Q43 и Q49 для переключения реле RY3 и RY2 соответственно.

Сигнал синхронизации по фазе (PHAS-REF) с вывода 5 трансформатора Т1 поступает на базу транзистора Q41 и с его коллектора на вывод 14 процессора IC12 (рис. 6).

В модели Smart-UPS используется микропроцессор IC12 (S87C654), который:

  • контролирует наличие напряжения в электросети. Если оно пропадает, то микропроцессор подключает мощный инвертор, работающий от батареи;
  • включает звуковой сигнал для уведомления пользователя о проблемах с электропитанием;
  • обеспечивает безопасное автоматическое закрытие операционной системы (Netware, Windows NT, OS/2, Scounix и Unix Ware, Windows 95/98), сохраняя данные через двунаправленный коммутационный порт при наличии установленной программы Power Chute plus;
  • автоматически корректирует падения (режим Smart Boost) и превышения (режим Smart Trim) напряжения электросети, доводя выходное напряжение до безопасного уровня без перехода на работу от батареи;
  • контролирует заряд батареи, тестирует ее реальной нагрузкой и защищает ее от перезаряда, обеспечивая непрерывную зарядку;
  • обеспечивает режим замены батарей без отключения питания;
  • проводит самотестирование (каждые две недели или по нажатию кнопки Power) и выдает предупреждение о необходимости замены батареи;
  • индицирует уровень подзарядки батареи, напряжения в сети, нагрузки ИБП (количество подключенного к ИБП оборудования), режим питания от батареи и необходимость ее замены.
  • В микросхеме памяти EEPROM IC13 хранятся заводские установки, а также калиброванные установки уровней сигналов частоты, выходного напряжения, границ перехода, напряжения зарядки батареи.

    Цифро-аналоговый преобразователь IC15 (DAC-08CN) формирует на выводе 2 эталонный синусоидальный сигнал, который используется как опорный для IC17 (АРС2010).

    ШИМ-сигнал формируется IC14 (АРС2020) совместно с IC17. Мощные полевые транзисторы Q9…Q14, Q19…Q24 образуют мостовой инвертор. Во время положительной полуволны ШИМ-сигнала открыты Q12…Q14 и Q22…Q24, a Q19…Q21 и Q9…Q11 закрыты. Во время отрицательной полуволны открыты Q19…Q21 и Q9…Q11, a Q12…Q14 и Q22…Q24 закрыты. Транзисторы Q27…Q30, Q32, Q33, Q35, Q36 образуют двухтактные драйверы, формирующие сигналы управления мощными полевыми транзисторами, имеющими большую входную емкость. Нагрузкой инвертора является обмотка трансформатора, она подключается проводами W5 (желтый) и W6 (черный). На вторичной обмотке трансформатора формируется синусоидальное напряжение 230 В, 50 Гц для питания подключенного оборудования.

    Работа инвертора в «обратном» режиме используется для зарядки батареи пульсирующим током во время нормальной работы ИБП.

    ИБП имеет встроенный слот SNMP, который позволяет подключать дополнительные платы для расширения возможностей ИБП:

  • адаптер Power Net SNMP, поддерживающий прямое соединение с сервером на случай аварийного закрытия системы;
  • расширитель интерфейса ИБП, обеспечивающий управление до трех серверов;
  • устройство дистанционного управления Call-UPS, обеспечивающее удаленный доступ через модем.
  • В ИБП имеется несколько напряжений, необходимых для нормальной работы устройства: 24 В, 12 В, 5 В и -8 В. Для их проверки можно воспользоваться табл. 2.

    Таблица 2. Напряжения в контрольных точках

    НапряжениеМикросхема/выводСопротивление на общий проводВозможные неисправные компоненты
    24 ВIC4/11 МОмС41, С36, С63, IC4, SNMP, плата дисплея с гибким кабелем, вентилятор
    12 ВIC4/31 кОмIC5, С8, D401, IC2, Q9…Q14, Q19…Q24
    5 ВIC5/31 кОмD402, С65, IC12, IC5, IC10, IC13(перепрограммировать)
    -8 ВIC17/115 кОмС7, Q39, Q40, С54, С53, D28, D27, IC9, IC17

    Измерять сопротивление с выводов микросхем на общий провод следует при выключенном ИБП и разряженном конденсаторе С22. Типовые неисправности ИБП Smart-Ups 450VA…700VA и способы их устранения приведены в табл. 3.

    Таблица 3. Типовые неисправности ИБП Smart-Ups 450VA…700VA

    Краткое описание дефектаВозможная причинаСпособ отыскания и устранения неисправности
    ИБП не включаетсяНе подключены батареиПодключить батареи
    Плохая или неисправная батарея, мала ее емкостьЗаменить батарею. Емкость заряженной батареи можно проверить лампой дальнего света от автомобиля (12 В, 150 Вт)
    Пробиты мощные полевые транзисторы инвертораВ этом случае на выводах батареи, подключенной к плате ИБП, нет напряжения. Проверить омметром и заменить транзисторы. Проверить резисторы в цепях их затворов. Заменить IC16
    Обрыв гибкого кабеля, соединяющего дисплейЭта неисправность может быть вызвана замыканием выводов гибкого кабеля на шасси ИБП. Заменить гибкий кабель, соединяющий дисплей с основной платой ИБП. Проверить исправность предохранителя F3 и транзистора Q5
    Продавлена кнопка включенияЗаменить кнопку SW2
    ИБП включается только от батареиСгорел предохранитель F3Заменить F3. Проверить исправность транзисторов Q5 и Q6
    ИБП не стартует. Светится индикатор замены батареиЕсли батарея исправна, то ИБП неверно отрабатывает программуСделать калибровку напряжения батареи при помощи фирменной программы от АРС
    ИБП не включается в линиюОторван сетевой кабель или нарушен контактСоединить сетевой кабель. Проверить омметром исправность пробки-автомата. Проверить соединение шнура «горячий-нейтраль»
    Холодная пайка элементов платыПроверить исправность и качество паек элементов L1, L2 и особенно Т1
    Неисправны варисторыПроверить или заменить варисторы MV1…MV4
    При включении ИБП происходит сброс нагрузкиНеисправен датчик напряжения Т1Заменить Т1. Проверить исправность элементов: D18…D20, С63 и С10
    Мигают индикаторы дисплеяУменьшилась емкость конденсатора С17Заменить конденсатор С17
    Вероятна утечка конденсаторовЗаменить С44 или С52
    Неисправны контакты реле или элементы платыЗаменить реле. Заменить IC3 и D20. Диод D20 лучше заменить на 1N4937
    Перегрузка ИБПМощность подключенного оборудования превышает номинальнуюУменьшить нагрузку
    Неисправен трансформатор Т2Заменить Т2
    Неисправен датчик тока СТ1Заменить СТ1 . Сопротивление более 4 Ом указывает на неисправность датчика тока
    Неисправна IC15Заменить IC15. Проверить напряжение -8 В и 5 В. Проверить и при необходимости заменить: IC12, IC8, IC17, IC14 и мощные полевые транзисторы инвертора. Проверить обмотки силового трансформатора
    Не заряжается батареяНеверно работает программа ИБПОткалибровать напряжение батареи фирменной программой от АРС. Проверить константы 4, 5, 6, 0. Константа 0 критична для каждой модели ИБП. Проверку константы делать после замены батареи
    Вышла из строя схема заряда батареиЗаменить IC14. Проверить напряжение 8 В на выв. 9 IC14, если его нет, то заменить С88 или IC17
    Неисправна батареяЗаменить батарею. Ее емкость можно проверить лампой дальнего света от автомобиля (12 В, 150 Вт)
    Неисправен микропроцессор IC12Заменить IC12
    При включении ИБП не стартует, слышен щелчокНеисправна схема сбросаПроверить исправность и заменить неисправные элементы: IC11, IC15, Q51…Q53, R115, С77
    Дефект индикаторовНеисправна схема индикацииПроверить и заменить неисправные Q57…Q60 на плате индикаторов
    ИБП не работает в режиме On-lineДефект элементов платыЗаменить Q56. Проверить исправность элементов:
    Q55, Q54, IC12. Неисправна IC13, или ее придется перепрограммировать. Программу можно взять с исправного ИБП
    При переходе на работу от батареи ИБп выключается и включается самопроизвольноПробит транзистор Q3Заменить транзистор Q3

    Во второй части статьи будет рассмотрено устройство ИБП класса Off-line.

    Геннадий Яблонин
    Источник: журнал «Ремонт электронной техники»




    П О П У Л Я Р Н О Е:

    >>

    ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ:



    Популярность: 11 944 просм.

    www.mastervintik.ru

    Источник бесперебойного питания APC Back-UPS ES 700: технические характеристики и отзывы

    Современный персональный компьютер - это набор компонентов, которые стоят довольно дорого. Именно поэтому, если что-нибудь сгорит из-за скачка напряжения, виноват в этом будет сам пользователь, а не электросети. И рвать волосы на голове придется нерадивому владельцу ПК. Ведь стоило всего лишь купить источник бесперебойного питания, и все компоненты системы остались бы в целости и сохранности. ИБП не только поддерживает работу компьютера при отключении подачи питания, но и стабилизирует входящий ток, не допуская резких скачков напряжения. И сейчас мы поговорим об ИБП APC Back-UPS ES 700. Это неплохое бюджетное решение для дома.

    Немного о компании

    Компания АРС была основана еще в 1981 году на базе Массачусетского технологического института. Она специализировалась на выпуске стабилизаторов напряжения и источников бесперебойного питания. В таком виде фирма просуществовала до 2007 года. А потом ее выкупила французская машиностроительная компания Shneider Electric. И теперь АРС является дочерним предприятием, выпускающим бесперебойники для нужд пользователей.

    Вход компании в концерн Шнайдер никак не отразился на ее продуктивности. Ее товары все так же поставляются на рынок и пользуются такой же популярностью у владельцев персональных компьютеров. В арсенале разработчика имеются самые разные модели для различных нужд: от простеньких блоков до многофункциональных комбайнов. Источник бесперебойного питания АРС Back-UPS ES 700 относится к бюджетным вариантам и подходит практически всем. Разберем его подробнее.

    Комплект поставки

    Бесперебойник поставляется в неприметной коробке из переработанного картона. Внутри находится сам блок, руководство пользователя, гарантийный талон, куча ненужных бумажек о безопасной эксплуатации, соединительный кабель для подключения к компьютеру, телефонный кабель 62РС и диск с драйверами и программным обеспечением. Как видите, все довольно строго. Выдержано в фирменном минималистическом стиле АРС. Интересная штука - пожизненная страховка от производителя. Она в комплекте тоже есть. Согласно этому документу, компания дает пожизненную гарантию на свою продукцию. И в случае выхода из строя какого-либо компонента следует отослать все устройство производителю (за свой счет) и вам пришлют новое. И кто у нас этим будет заниматься? Проще новое купить.

    Самое интересное то, что руководство пользователя включает в себя русский язык. Это признак того, что компания-производитель действительно солидная и хочет чтобы люди ей доверяли. Многие пренебрегают языковой поддержкой. Но только не АРС.

    Внешний вид и дизайн

    Бесперебойник АРС Back-UPS ES 700 выглядит как черная пластиковая коробка с кучей разъемов для подключения кабелей питания ПК. Корпус полностью выполнен из прочного пластика. В нижней части корпуса скрывается аккумулятор устройства. Благодаря ему девайс получился тяжелым. Во внешнем облике сего ИБП нет ничего интересного. Чувствуется фирменный стиль АРС. Но не более того. Из дизайна многого выжать не получится. Так что лучше сразу перейти к техническим характеристикам.

    Технические характеристики

    Максимальное входное напряжение, идущее на устройство должно составлять 230 Вольт. Никак не больше. Иначе источник бесперебойного питания не выдержит. И никакой выпрямитель напряжения не поможет. При этом ИБП выдает постоянный ток в 230 Вольт со всеми исправлениями. Выходная мощность блока - 405 Ватт. Время работы персонального компьютера от аккумулятора ИБП зависит от конфигурации системного блока. Но средние цифры такие: при половинной нагрузке - 15 минут, при полной нагрузке - 4 минуты. Показатели средние. Что было ожидаемо при такой-то цене.

    Если Back-UPS ES 700 пищит, то это означает, что с батареей что-то не так. Блок оснащен специальным индикатором, который тоже показывает наличие проблем с аккумулятором. Но его можно легко заменить на новый. Найти такой же картридж не составит труда. Некоторые "умельцы" даже умудряются устанавливать в этот ИБП автомобильные аккумуляторы. А что? Отличное решение. Они живут дольше. Но лучше все-таки использовать оригинальные компоненты.

    Отзывы владельцев

    Отзывы невероятно важны при выборе того или иного товара. Именно они могут показать, как ведет себя девайс в реальных условиях и насколько он надежен. А в случае с источниками бесперебойного питания последний фактор особенно важен. Так что говорят пользователи об ИБП АРС Back-UPS ES 700. Цена - вот первое, что порадовало людей. Стоит он действительно немного. Многие владельцы отмечают долгий срок службы аккумулятора и встроенную технологию, которая не дает батарее быстро изнашиваться. Работает блок тихо, не напрягает. Начинает он шуметь только в том случае, когда переключается на автономное питание. В целом почти все владельцы данного устройства довольны его работой. А это - самое главное.

    Однако нашлись и недовольные товарищи. У некоторых сразу же "сдохла" батарея. Видимо, им попался девайс с заводским браком. Были и еще некоторые жалобы на UPS ES 700. Аккумулятор, к примеру, не желал заряжаться. Но это все единичные случаи. Особо насмешили владельцы древних компьютеров, которые заявили, что у них не устанавливаются драйверы. Конечно, если они до сих пор сидят на Windows 2000, то это очень даже вероятно. Нужно внимательно читать спецификации устройства. И тогда таких вопросов возникать не будет. А еще нужно правильно и безопасно эксплуатировать источник бесперебойного питания. И тогда с ним вообще проблем не будет.

    Правила эксплуатации

    Для того чтобы источник бесперебойного питания АРС Back-UPS ES 700 прослужил как можно дольше и не сжег вашу квартиру, нужно выполнять элементарные правила безопасной эксплуатации. Запомните, никогда не устанавливайте бесперебойник возле батарей отопления. Особенно зимой. Оказывается, аккумуляторы бесперебойников - весьма нежная штука. При перегреве они текут, заливают те части ИБП, которые находятся под напряжением и те, в свою очередь, сгорают. И хорошо, если при этом не плавится корпус. Так что не ставьте к батареям свой Back-UPS ES 700. Инструкция на русском языке вас наверняка предупредит об этом. Но кто ж ее читает?

    Еще одим правилом является недопуск домашних животных к источнику бесперебойного питания. Если ваш котейка или песик вздумает погрызть провода бесперебойника, то есть два варианта развития этой ситуации. В первом из них вашего питомца неслабо шарахнет электрическим током и все последующие действия по его реанимации окажутся бесполезными. Во втором варианте произойдет короткое замыкание и затем пожар. В соответствии со всеми законами жанра. Не давайте животным играть с приборами под напряжением. Это важно.

    Особенности замены устройства по гарантии

    У компании АРС весьма специфическое видение процедуры гарантийного обслуживания. Они строго запрещают пользователям обращаться к продавцу источника бесперебойного питания. Они предлагают пользователям самим отсылать им испорченное устройство, а компания взамен вышлет другое. Новое. Ну и кто у нас этим будет заниматься? Особенно если учесть, что отсылать бесперебойник придется за свой счет. А цены на почтовые услуги у нас не особо радуют. Тем более что отсылать придется аж в США.

    Так что, можно с уверенностью сказать, что гарантийного обслуживания как такового у продукции АРС нет. По крайней мере, для нашей страны. Ведь представить себе нашего человека, отсылающего куда-то за свой счет неисправное устройство просто фантазии не хватает. Но обычно проблем с источниками бесперебойного питания от АРС не возникает. А если и возникают, то продавцы идут навстречу клиенту и сами меняют бракованный товар.

    Заключение

    Источник бесперебойного питания АРС Back-UPS ES 700 является оптимальным решением для дома и офиса. Он прост в использовании, неприхотлив в эксплуатации и стоит дешево. А последний фактор для многих может оказаться решающим. Бесперебойник прекрасно показал себя при работе в реальных условиях. Также радует наличие инструкции пользователя на русском языке. Нужно только соблюдать правила безопасной эксплуатации. И тогда устройство проработает верой и правдой довольно долго.

    fb.ru

    APC расширяет линейку источников бесперебойного питания моделями с литий-ионными аккумуляторами

    APC расширяет линейку источников бесперебойного питания моделями с литий-ионными аккумуляторами

    На протяжении многих десятилетий в источниках бесперебойного питания (ИБП) применялись свинцово-кислотные аккумуляторы. Но, прогресс неумолим, к ИБП предъявляются новые требования, поэтому настало время перейти к новому типу аккумуляторов — литий-ионным (Li-Ion).

    Легендарный бренд APC by Schneider Electric откликнулся на этот вызов и первым предложил рынку модели однофазных ИБП на основе Li-Ion аккумуляторов Smart-UPS SRLT1000RMXLI и Smart-UPS SRLT1500RMXLI. Старт глобальных продаж новых ИБП намечен на 1 квартал 2018 года.

    При той же емкости масса Li-Ion аккумулятора на 30% меньше, чем у свинцово-кислотного. Срок службы в 2 раза больше, чем у ранее использовавшихся в ИБП накопителей энергии. И, что очень важно для дата-центров, Li-Ion аккумулятор нормально работает при температуре до +40 °C. Современной тенденцией является повышение температуры внутри помещений центров обработки данных, где установлено оборудование и не находятся постоянно сотрудники, что позволяет экономить электроэнергию на работе систем охлаждения. Серьезным преимуществом является и в несколько раз большая скорость зарядки Li-Ion батарей относительно свинцово-кислотного. Почему это важно для ИБП? Радикально повышается надежность при частых сбоях в энергоснабжении. Если раньше могла возникнуть ситуация, что аккумулятор ИБП не успел зарядиться за время, прошедшее между двумя перерывами в подаче электричества, то при использовании Li-Ion технологии такое развитие событий почти полностью исключается.

    APC Smart-UPS SRLT1000RMXLI и APC Smart-UPS SRLT1500RMXLI относятся к типу On-Line ИБП с двойным преобразованием. Этот тип ИБП обеспечивает наиболее надежное и качественное электроснабжение. Вне зависимости от напряжения на входе, на выходе обеспечивается стабилизированное напряжение синусоидальной формы. При коммутации на питание от аккумулятора в результате внезапного пропадания напряжения в сети, питание нагрузки ни на мгновение не прерывается. Предусмотрена автоматическая подстройка частоты на выходе в соответствии с частотой на входе.

    Основные технические характеристики APC Smart-UPS SRLT1000RMXLI и APC Smart-UPS SRLT1500RMXLI приведены в таблице. Главное отличие между двумя моделями заключается в номинальном значении активной/полной мощности нагрузки, которая составляет 900 Вт/1000 ВА и 1350 Вт/1500 ВА соответственно. Устройства SRLT1000RMXLI-NC и SRLT1500RMXLI-NC выпускаются с предустановленными сетевыми картами.

    МодельSRLT1000RMXLISRLT1500RMXLI
     Технология On-line с двойным преобразованием On-line с двойным преобразованием
     Номинальное напряжение на входе 230 230 В
     Диапазон входных напряжений 160 – 275 В 160 – 275 В
     Номинальная мощность нагрузки 900 Вт/1000 ВА 1350 Вт/1500 ВА
     Номинальное выходное напряжение, В 230 230
     Отклонение от номинального выходного напряжения при полной нагрузке, не более 2% 2%
     Частота на выходе 50 Гц +/- 3 Гц 50 Гц +/- 3 Гц
     Форма напряжения на выходе Синусоида Синусоида
     Выходные разъемы 8 x IEC 320 C13 8 x IEC 320 C13
     КПД при номинальной мощности нагрузки, не менее 91% 92%
     Тип аккумулятора Li-Ion Li-Ion
     Время работы от аккумулятора 32 мин при нагрузке 900 Вт 19 мин при нагрузке 1350 Вт
     Интерфейсы передачи информации USB, последовательный (RJ45) USB, последовательный (RJ45)
     Разъем SmartSlot 1 1
     ЖК-дисплей есть есть
     Уровень шума 50 дБА 50 дБА
     Рабочий диапазон температур 0 — +40 °C 0 — +40 °C
     Размеры без аккумулятора 85 x 432 x 587 мм 85 x 432 x 587 мм
     Масса без аккумулятора 13,7 кг 13,7 кг
     Размеры аккумуляторного блока 85 x 432 x 510 мм 85 x 432 x 510 мм
     Масса аккумуляторного блока 12 кг 12 кг

    Блок Li-Ion аккумуляторов XBP48RM1U-LI выполнен съемным, что, в сочетании с малой массой, характерной для данного типа аккумуляторов, упрощает обслуживание. В целом снижение общих затрат на обслуживание APC Smart-UPS SRLT1000RMXLI и APC Smart-UPS SRLT1500RMXLI по сравнению с аналогичными моделями ИБП на основе свинцово-кислотных батарей может достигать 35%. При необходимости можно добавить еще до четырех аккумуляторных блоков, то есть максимальное количество используемых Li-Ion блоков достигает 5. Соответственно, до 5 раз можно увеличить продолжительность работы от аккумулятора по сравнению с базовой комплектацией. При этом конструкция применяемых Li-Ion батарей обладает самой высокой для данного класса аппаратуры надежностью, полностью соответствуя требованиям UL 1973 и UL1642/IEC62133. Расчетный срок службы Li-Ion аккумуляторов составляет 10 лет.

    Корпусы новых ИБП выполнены таким образом, что их удобно устанавливать горизонтально в стойки для аппаратуры. Тем не менее, при необходимости эти ИБП могут работать и в вертикальном положении.

    Важнейшей особенностью APC Smart-UPS SRLT1000RMXLI и APC Smart-UPS SRLT1500RMXLI является их готовность к использованию в решениях EcoStruxture, так как эти ИБП поддерживают технологию «интернета вещей» (IoT). Для подключения к Ethernet и реализации других дополнительных функций необходимо установить дополнительный модуль в гнездо расширения SmartSlot.

    На ИБП APC Smart-UPS SRLT1000RMXLI и APC Smart-UPS SRLT1500RMXLI распространяется гарантия сроком 5 лет. Легендарное качество ИБП APC by Schneider Electric, надежность и безопасность подтверждены не только временем, но и многочисленными испытаниями решений.

    О компании Schneider Electric

    Schneider Electric находится на передовой цифровой трансформации в сферах управления энергией и автоматизации для жилых домов, зданий, центров обработки данных, инфраструктуры и промышленности.

    Присутствие в более чем 100 странах мира позволяет Schneider Electric быть бесспорным лидером в области управления электроэнергией (низкое и среднее напряжение, бесперебойное энергоснабжение) и систем автоматизации. Мы предлагаем эффективные интегрированные решения, объединяющие управление энергией, автоматизацию и программное обеспечение.

    В экосистему Schneider Electric входит крупнейшая сеть партнеров, интеграторов и разработчиков, вместе с которыми на базе открытой платформы решений Schneider Electric мы обеспечиваем операционную эффективность и управление в режиме реального времени.

    Мы уверены, что наши уникальные специалисты и партнеры делают Schneider Electric уникальной компанией, а наша приверженность инновациям, диверсификации и принципам устойчивого развития делает жизнь ярче - везде, всегда и для всех. Мы, в Schneider Electric, называем это Life Is On.

    www.schneider-electric.com/ru

    Дополнительная информация:

    www.apc.com

    Источники бесперебойного питания: APC Smart-UPS 420

    Пришло время выпекать первый блин. Точнее, первую часть блина, потому что в период подготовки и проведения тестирования первых образцов ИБП нам представили 4 устройства разных типов — APC Smart-UPS 420 (SU420INET), Powercom BNT 400A и два решения компании Tripp Lite, OMNISMART INT 500 и OMNIPRO INT 500.

    Начнем, пожалуй, с решения одной из наиболее известных в России компаний, APC. Модель предназначена для защиты серверов рабочих групп начального уровня и серверов SOHO, поскольку его мощность — 420 ВА (294Вт). Сразу хотелось бы оговориться: для компьютерной нагрузки мы использовали соотношение 1 ВА = 0,707 Вт, поэтому и отношение к тестируемым моделям у нас было соответствующее — в плане подключаемой нагрузки и проводимых расчетов.

    Согласно выбранной нами классификации, модель является линейно-интерактивным источником бесперебойного питания.

    Комплект поставки:

    • ИБП
    • Шнур COM-порта
    • Два кабеля IEC320 M-F
    • Документация
    • Гарантийный талон
    • CD с ПО
    • Документация на ПО

    На передней панели APC Smart-UPS 420 расположена кнопка включения устройства и четыре светодиода, идентифицирующие режимы работы устройства:

    Слева от кнопки — сверху — питание от сети, снизу — питание нагрузки от аккумулятора, справа от кнопки — сверху — перегрузка на выходе, снизу — индикатор необходимости замены аккумулятора. Аккумулятор ИБП — свинцово-кислотный, необслуживаемый, 12 В, 7 аЧ.

    На задней панели ИБП расположены 4 розетки IEC320 для подключения нагрузки, пара розеток RJ-45, собственно розетка для подключения ИБП к внешней сети, разъем EIA-232-E для подключения кабеля управления ИБП при помощи ПК. Самая верхняя розетка, помеченная серой краской, обеспечивает только защиту от перенапряжения. Розетка находится под напряжением все время, в течение которого ИБП подключен к работающему источнику переменного тока и находится под напряжением даже тогда, когда ИБП выключен.

    Срок службы аккумуляторов (по данным производителя) — от 3 до 6 лет. К сожалению (а может, и к счастью — для оборудования) проверять ресурс аккумуляторов мы не стали (да и вряд ли смогли бы). При полной разрядке аккумуляторов время их зарядки до 90% составило около 4 часов 18 минут — при 50% нагрузке. Пожалуй, «общеописательную» часть аппаратного обеспечения на этом можно и закончить, упомянув лишь, что размеры устройства составляют примерно 168 × 119 × 368 мм, вес — со стандартным аккумулятором — чуть больше 7,28 кг. Остальные показатели работы устройства приведем ниже, сравнивая их одновременно с паспортными данными ИБП.

    Пока же хотелось бы остановиться на поставляемом с ИБП ПО, поскольку ряд функций, позволяющих уточить состояние устройства и провести некоторые настройки, имеется именно в нем. Ну и не последнюю роль сыграло то, что это — первое мое знакомство с подобного рода пакетами. Программный комплекс состоит из трех частей — первая — агент для мониторинга состояния ИБП и управления ПК, который должен устанавливаться на каждый компьютер, подключенный к конкретному ИБП. В моем случае это — PowerChute Business Edition Agent версии 6.0.2. Вторая часть пакета — PowerChute Business Edition Server, предназначенный для мониторинга и конфигурирования агентов. Версия сервера — также 6.0.2. Третий компонент — консоль, которая подключается к серверу и предоставляет пользовательский интерфейс для поддержки и конфигурирования систем, защищенных ИБП.

    Версии ПО для Windows 9x и 2000/XP внешне различаются достаточно сильно, в плане функциональности особых различий практически нет. Вот как выглядит окно состояния ИБП в Windows 98/2000

    Окно настройки параметров функционирования ИБП в 98/2000:

    Помимо Windows 98/2000, протестированных «вживую», пакет поддерживает Windows NT, Novell NetWare, Windows 95, Windows ME/XP, SCO UNIX с SNMP Agent для Windows NT и NetWare, Solaris, Red Hat Linux. При помощи PowerChute пользователь имеет возможность провести диагностику всего ИБП, аккумулятора, задать параметры отключения машин, установить номинальное выходное напряжение, пороговые значения напряжения.

    А теперь перейдем непосредственно к самым интересным результатам тестирования — замерам конкретных параметров работы ИБП. Начнем с диапазона входного напряжения, при котором ИБП работает от сети, не переключаясь на аккумуляторы. Кстати, тезис о том, что широкий диапазон входного напряжения уменьшает количество переходов ИБП на батарею и увеличивает срок ее службы, оказался достаточно спорным. С одной стороны, конечно, жалко батарею, но с другой — судите сами: ИБП выступает, грубо говоря, в качестве предохранителя, защищающего ту или иную систему от неблагоприятных изменений напряжения в сети, при широком диапазоне в таком случае возникает риск того, что ИБП не переключится на аккумулятор и не начнет понижать напряжение, то есть «пропустит» через себя полученное напряжение, и выдаст его все на блок питания подключенного устройства — выдержит ли тот блок?

    Перед приведением результатов тестов хотелось бы остановиться на такой детали, как характеристика питающей сети в месте проведения тестирования. Поскольку в ходе тестов было проверено поведение источников бесперебойного питания в условиях пониженного и повышенного (здесь возникли некоторые проблемы, о которых упомяну ниже) напряжения, то, само собой разумеется, при тестировании пришлось использовать лабораторный трансформатор, который, по большому счету, и выступал, в данном случае, в качестве «источника питания».

    Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения в пределах 165–283 В. Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 158,9 В (переход снова на «прямую» запитку от сети, т.е. отключение от аккумулятора происходит при повышении напряжения до 166,2 В).

    Теперь — та самая проблема, о которой уже упоминалось: не имея опыта проведения подобного рода экспериментов, мы взяли трансформатор с выходным напряжением питания от 0 до 260 В — и прокололись — все ИБП первой партии ровным счетом не обратили внимания на такое входное напряжение и преспокойненько продолжали работу, так что к следующей серии экспериментов нам пришлось искать новый ЛАТР. Ну а поскольку при повышении входного напряжения для ИБП мы не смогли добиться переключения устройств на питание от аккумулятора, то и установить и момент переключения обратно на питание от сети не представилось возможным.

    Однако, вернемся к результатам замеров.


    Рис. 1.1. При питании от входной сети осциллограмма ИБП дает на выходе синусоиду

    При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 208,6 В (тут же начинаем повышение и определяем, что преобразование прекращается при 214,3 В). В этот момент на нагрузку приходит напряжение 237,5 В (по паспортным данным при питании от сети на выходе из ИБП напряжение — 230 В).

    Итак, продолжаем понижать входное напряжение ИБП. Вторая ступень преобразования начинается при достижении отметки 182,3 В (преобразование прекращается при повышении напряжения до 190,7 В). Напряжение на выходе из ИБП — 234,6 В.

    Напомним, что ИБП переключился на питание нагрузки от аккумулятора при понижении входного напряжения до 158,9 В. Однако, отвлечемся: при питании систем от внешней сети через ИБП, помимо всего прочего, важной характеристикой является момент переключения на аккумуляторы (и обратно, отключении от аккумуляторов). В случае Smart UPS 420 время переключения составило в пределах 5 мс (в то время, как для компьютерной нагрузки допустимое время прерывания питания 20–40 мс). Нет и скачка частоты, способного привести к выходу из строя защищаемого ИБП оборудования. Заявленное производителем изменение частоты при питании от аккумулятора — 50/60 ± 0,1 Гц (при питании от сети «разбег» укладывается в рамки 47–63 Гц).

    Коэффициент нелинейных искажений при питании нагрузки от аккумулятора (либо при подключенном к ИБП кабеле питания, либо без оного) составляет, согласно приведенных графиков, от 5 до 17%. Этот показатель вряд ли имеет такое же критическое значение, как и напряжение питания на входе защищаемой ИБП системы или частота питающей сети, так что данное упоминание — не более чем констатация факта.

    В заключение, вернемся к тому самому спорному вопросу о диапазоне выходного напряжения ИБП при изменении входного напряжения. Для APC Smart UPS 420 этот показатель выглядит так:

    Входное напряжение ИБП (В)Входное напряжение нагрузки (В)
    220220,5
    260229
    160234

    Для того, чтобы поставить последнюю точку, не хватает только одного параметра: времени работы ИБП с нагрузкой при питании оной от аккумулятора. Данный показатель в нашем случае составил 18 мин. 31 с. при питании нагрузки с потребляемой мощностью 110 Вт (нагрузка — блок 50 Ом резисторов).

    ИБП APC Smart-UPS 420 предоставлен компанией ОЛДИ

    Продолжение следует...


    www.ixbt.com

    Конфигуратор APC by Schneider Electric упрощает выбор источников бесперебойного питания

    Конфигуратор APC by Schneider Electric упрощает выбор источников бесперебойного питания

    Москва, 30 января 2018 г., — Компания Schneider Electric мировой эксперт в области управления энергией и автоматизации, представила обновленную версию конфигуратора по подбору однофазных ИБП, стабилизаторов напряжения, сетевых фильтров, а также мобильных батарей бренда APC by Schneider Electric на сайте www.apchome.ru. Предлагаемый инструмент поможет потребителю принять оптимальное решение при приобретении соответствующих устройств.

    Выбор оптимального источника бесперебойного питания для защиты домашних и корпоративных устройств — непростая задача для пользователя, который не слишком глубоко разбирается в технических тонкостях. Schneider Electric повысила функциональность конфигуратора подбора и модернизировала его. Сервис предназначен для домашних пользователей и предпринимателей, самостоятельно обслуживающих ИТ-инфраструктуру своего бизнеса.

    Всё, что требуется от пользователя — задать ряд параметров, которым должно удовлетворять подходящее для него устройство. В частности, он может указать требуемое время работы при полной и частичной нагрузках, тип выходного и входного разъёмов, наличие на ИБП интерфейсов USB и Ethernet. Сервис также осуществляет поиск только по некоторым характеристикам, имеющим решающее значение — в этом случае перечень подходящего оборудования будет значительно шире и позволит сделать выбор по каким-либо неформализуемым критериям.

    Исчерпывающие сведения о выбранных устройствах можно получить на сайте компании, где имеется самая актуальная информация о новинках техники. Это поволит принять решение, опираясь на больший набор данных.

    Одна их ключевых особенностей конфигуратора — удобная система подсказок. Например, если пользователь не может быстро вспомнить, что такое CEE 7 Schuko и IEC 320 C13, то, нажав на вопросительный знак, он узнает, что речь идёт об обычных евророзетках и специальных компьютерных розетках.

    В конфигураторе реализован режим упрощённого поиска. При его активации пользователю достаточно указать устройства, которые надо будет подключить к ИБП, а программа сама определит их приблизительную совместную выходную мощность и предложит список из подходящих источников питания.

    В результате поиска пользователю будут показаны не только наиболее подходящие под его требования устройства, но и ближайшие магазины из партнёрской сети компании Schneider Electric, в которых их можно приобрести. Для этого ему достаточно выбрать из списка свой город.

    «Использование конфигуратора APC by Schneider Electric позволяет пользователю избежать двух наиболее распространённых ошибок: приобретения недостаточно мощного источника бесперебойного питания и лишних расходов на покупку избыточного по своим возможностям оборудования. Режим упрощённого поиска даёт много вариантов и большую свободу выбора, а для получения максимально точной рекомендации следует воспользоваться расширенным поиском», — комментирует Святогор Гавриленко, менеджер по работе с транзакционными партнёрам подразделения IT Division компании Schneider Electric.

    Конфигуратор доступен по ссылке http://apchome.ru/catalog/ups

    О компании Schneider Electric

    Schneider Electric находится на передовой цифровой трансформации в сферах управления энергией и автоматизации для жилых домов, зданий, центров обработки данных, инфраструктуры и промышленности.

    Присутствие в более чем 100 странах мира позволяет Schneider Electric быть бесспорным лидером в области управления электроэнергией (низкое и среднее напряжение, бесперебойное энергоснабжение) и систем автоматизации. Мы предлагаем эффективные интегрированные решения, объединяющие управление энергией, автоматизацию и программное обеспечение.

    В экосистему Schneider Electric входит крупнейшая сеть партнеров, интеграторов и разработчиков, вместе с которыми на базе открытой платформы решений Schneider Electric мы обеспечиваем операционную эффективность и управление в режиме реального времени.

    Мы уверены, что наши уникальные специалисты и партнеры делают Schneider Electric уникальной компанией, а наша приверженность инновациям, диверсификации и принципам устойчивого развития делает жизнь ярче - везде, всегда и для всех. Мы, в Schneider Electric, называем это Life Is On.

    www.schneider-electric.com/ru

    Дополнительная информация:

    www.apc.com

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
