Армирование свайного ростверка – Армирование ростверка свайного фундамента. Обзор и описание. Поэтапное возведение. Как складывается стоимость.

Содержание

Армирование ростверка свайного фундамента — схема и чертежи (видео)

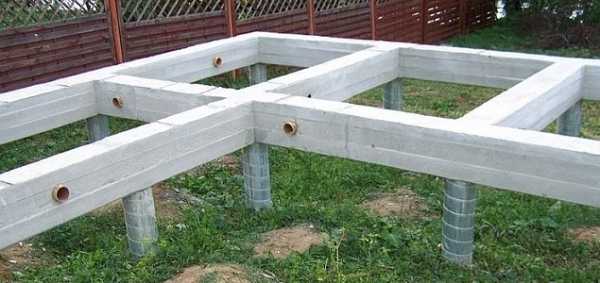

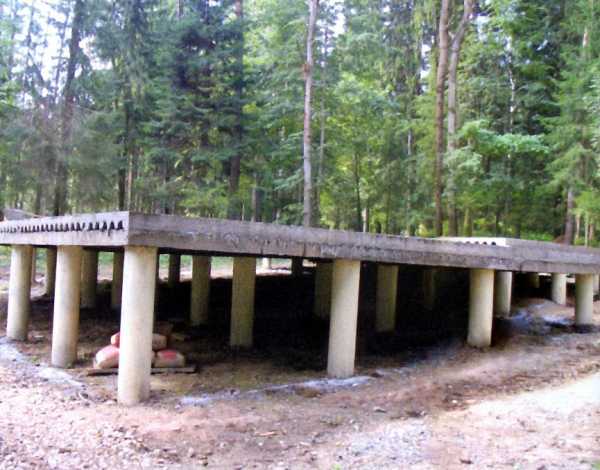

Основание на сваях является универсальной конструкцией для постройки малоэтажных зданий из дерева, кирпича, пенобетона и газобетона на любых видах почвы. Данные базисы применяют для возведения и других застроек, например, заборов. Устойчивость свайных основ во многом зависит от правильно выполненной обвязки, поэтому армирование ростверка свайного фундамента считается одним из самых важных этапов при его возведении.

Армирование обвязки – виды и функции

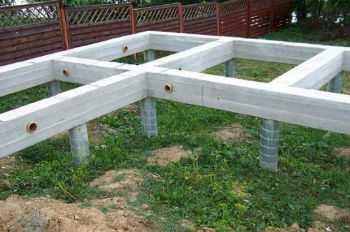

Обвязка являет собой ленточный каркас, который соединяет между собой сваи, стоящие на расстоянии друг от друга. Она выступает в роли опорной платформы, на которой устраиваются сены строения. Благодаря ростверку нагрузка от здания равномерно распределяется на опоры, обеспечивая им стойкость.

Существует три вида ростверка:

  • Стальной – изготавливается из швеллера или двутавра;
  • Деревянный – из обычного или клееного бруса;
  • Железобетонный (монолитный).

Именно третий вид обвязки, используемый при постройке массивных зданий, требует выполнения армирования.

Укрепление железобетонной обвязки арматурными стержнями необходимо, так как бетону, при том, что он является достаточно устойчивым материалом, характерны растяжения и низкое сопротивление нагрузке на изгиб. Арматурные сетки внутри ростверка принимают всю нагрузку на себя, защищая обвязку от деформации и эрозии, продлевая ей этим жизнь.

Материалы и расчеты

Армирование обвязки осуществляется посредством установки верхнего и нижнего поясов из арматурных прутьев по периметру ростверка. Пояса изготавливаются из стержней диаметром 1,4-1,6 см (лучше всего брать арматуру класса А3), соединяются они вертикальными и горизонтальными перемычками.

Перемычки, используемые для соединения, выполняют в виде:

  • Отдельных арматурных прутов, приваренных к поясам. Остановившись на таком варианте, стоит помнить, что стержни-перемычки по типу и диаметру должны соответствовать стержням, используемым для создания поясов.
  • Арматурных стержней, выгнутых в прямоугольные хомуты. Для данного типа перемычек стоит приобрести прутки класса А2, диаметр которых равняется 0,8-1 см. Материал из стеклопластика категорически не подойдет, так как он не гнется. Монтаж прямоугольных хомутов отличается трудоемкостью, но результат того стоит – благодаря минимальному количеству сварки конструкция получается более прочной и долговечной.

Расчет материалов для армирования ростверка свайного фундамента – очень важная, но достаточно непростая процедура. Чтобы ее облегчить, специалисты рекомендуют обратиться к положениям строительных норм и правил, согласно которым при устройстве каркаса:

  • В поясах используется от 4 стержней, максимальное расстояние между которыми должно равняться 10 см;
  • Максимальное расстояние между вертикальными перемычками может быть 40 см;
  • Расстояние между горизонтальными перемычками должно составлять от 20 см до 30 см;
  • Минимальная толщина защитного пласта бетонной смеси, отвечающего за перераспределение веса на обвязку и защищающего арматуру от влаги, обязана равняться 5 см.

Выполнение армирования обвязки

Укладка арматуры производится после того, как была завершена работа над предыдущими этапами возведения свайного основания, среди которых установка свай, их обрезка и монтаж опалубки. Если внутри готовой опалубки выступают арматурные каркасы свай, высота которых равна сечению ростверка, можно приступать к армированию обвязки. На всякий случай перед началом армирования ростверка свайного фундамента стоит еще раз перепроверить чертеж и свериться с проектом.

Собирая каркас, прутья можно соединять сваркой или связывать при помощи проволоки. Сварка лишает армирование эластичности, поэтому считается, что она пагубно влияет на качество готового ростверка. При этом сварку часто используют при возведении многоэтажных зданий, так что опасения неоправданные.

Армирование производиться в несколько шагов:

  1. К прутьям арматуры, выступающим из свай, приваривают или привязывают (в зависимости от предпочтений мастера) горизонтальные стержни. Минимальная высота, которую стоит отступить от дна опалубки, должна быть 5 см.
  2. На стержнях с выбранным шагом размещают и приваривают прутья нижнего пояса.
  3. В местах между опорами ставятся соединяющие перемычки – заранее изогнутые хомуты прямоугольной формы.
  4. На внешних гранях прямоугольных хомутов закрепляют детали верхнего арматурного пояса.
  5. Углы и участки прилегания недопустимо армировать перегнутыми прутами. В таких местах укладывают цельные прутья Г-образной или П-образной формы.
  6. Готовый каркас заливают бетоном.



Армирование обвязки свайного базиса – это серьезная инвестиция в надежность будущего здания. Именно армирование добавляет конструкции прочности и усиливает ее стойкость к нагрузкам. Стоит помнить, что перед укладкой арматуры нужно сделать точные расчеты, изучить технологию монтажа и только после этого браться за работу.

Видео обо всём в деталях от специалиста:

stroimtovarishi.ru

Армирование ростверка свайного фундамента — Всё о фундаменте

Технология армирования свайного ростверка

Свайный фундамент — универсальное основание для строительства кирпичных (об армировании кирпичной кладки — читаем отдельно), деревянных, газобетонных (про армирование газобетона — читаем отдельно) и пенобетонных малоэтажных домов в любых грунтовых условиях. Такие основания применяются и для других конструкций (к примеру — заборов, колонн ). Прочность и надежность свайного фундамента непосредственно зависит ростверка, о технологии армирования которого мы поговорим в данной статье.

Вы узнаете, зачем необходимо армирование свайно-ростверкового фундамента, какие материалы для этого используются и как выполняется сам процесс. Будут приведены схемы и чертежи, объясняющие все нюансы армирования монолитного ростверка.

1 Какие функции выполняет ростверк и зачем нужно его армирование?

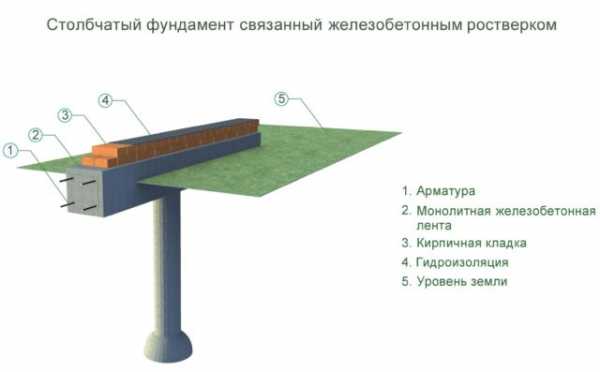

Ростверк представляет собой ленточную конструкцию (о том, как армируют обычный ленточный фундамент — читаем отдельно), соединяющую отдельно стоящие сваи между собой. За счет обвязки опоры получают дополнительную пространственную жесткость и устойчивость к опрокидывающим нагрузкам. Также ростверк выступает в качестве опорной поверхности, на которой возводятся стены здания.

Читайте также: что такое анкеровка арматуры. и зачем она необходима?

Существует несколько разновидностей обвязки по материалу изготовления — стальная (из швеллера либо двутавра) деревянная (из бруса) и железобетонная. Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки.

Потребность в укреплении монолитного ростверка арматурой обуславливается тем, что бетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом ему свойственно слабое сопротивление к нагрузкам на изгиб и растяжения, которые могут стать причиной его деформации.

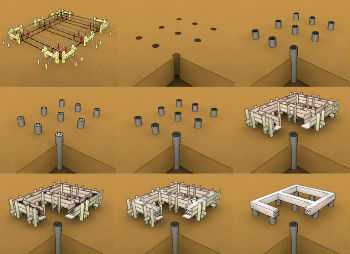

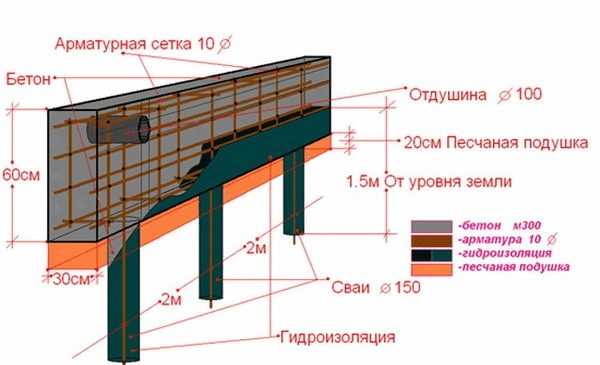

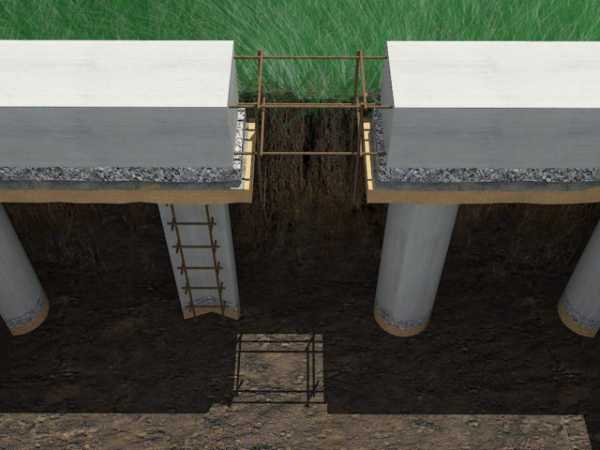

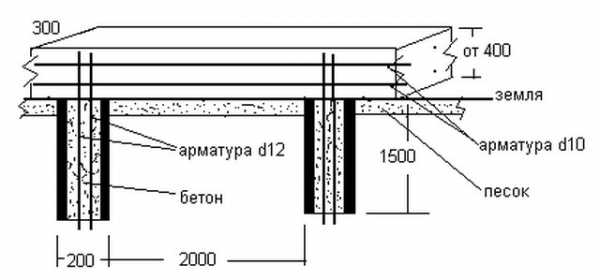

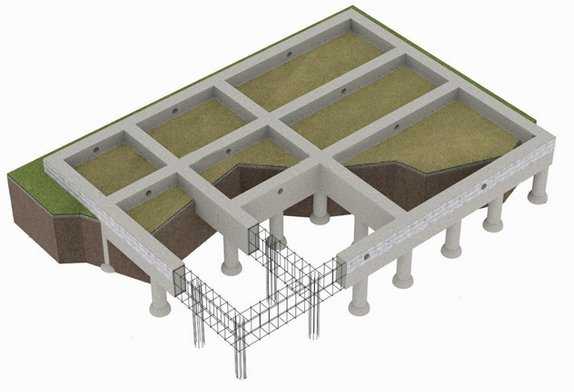

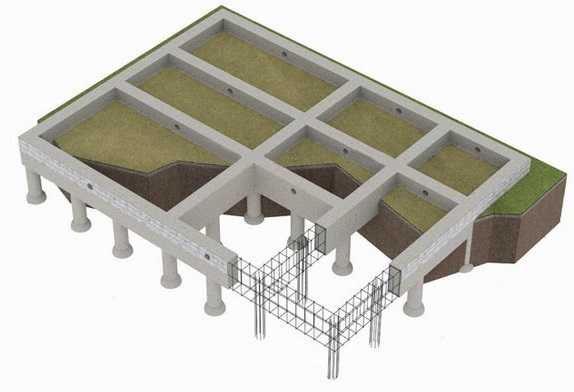

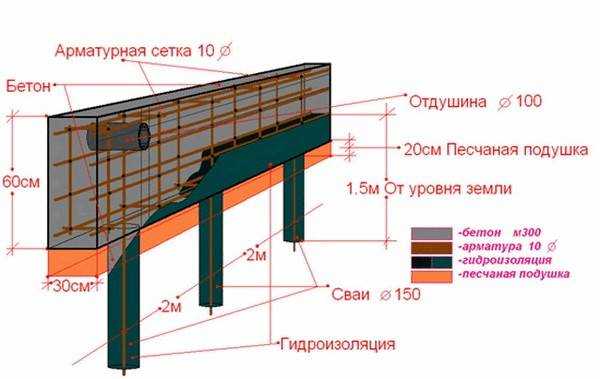

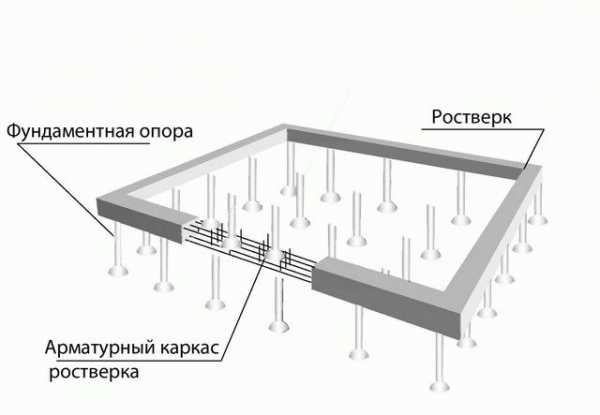

Схема свайно-ростверкового фундамента

Размещенный внутри монолитного ростверка армокаркас воспринимает на себя вышеуказанные нагрузки, предотвращая риск его разрушения, что значительно увеличивает надежность и долговечность конструкции. Армирование необходимо не только при монтаже свайно-ростверкого фундамента, но и в столбчатом основании, которое имеет схожую конфигурацию.

Читайте также: какой сеткой делается армирование стяжки пола ?

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные. Забивные сваи представляют собой конструкции заводского изготовления, которые по завершению монтажа с помощью копровой техники обрезаются специальной гидравлической сваерезкой.

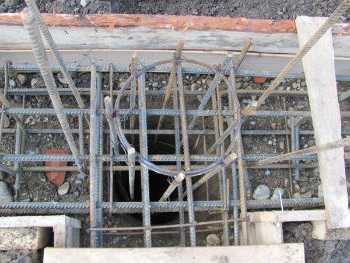

После обрезки оголяется арматура на торцевой части сваи, которая впоследствии связывается с каркасом монолитного ростверка. При монтаже буронабивных опор их армокаркас делается так, чтоб над бетонным телом сваи находились выступы арматуры высотой 30-40 см.
к меню ↑

1.1 Чем и как армировать?

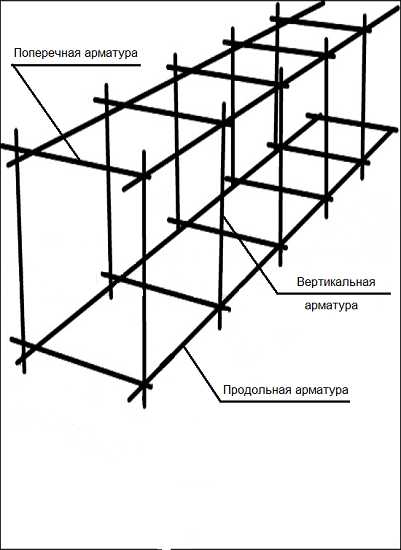

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры (верхнего и нижнего), соединенных между собой горизонтальными и вертикальными перемычками.

Продольные пояса выполняются из прутьев арматуры класса А3 (горячекатаный профиль рифленого типа), диаметр которой составляет 13-16 мм. Использовать стеклопластиковую арматуру можно, что подтверждают отзывы о успешной эксплуатации таких свайно-ростверковых фундаментов на специализированных форумах.

Соединяющие вертикальные и горизонтальные перемычки могут выполняться в двух вариантах — в виде отдельных прутков приваренной к продольных поясам арматуры (схема демонстрирует конфигурацию). В таком случае необходимо использовать стержни аналогичного типоразмера, что и при обустройстве продольного пояса.

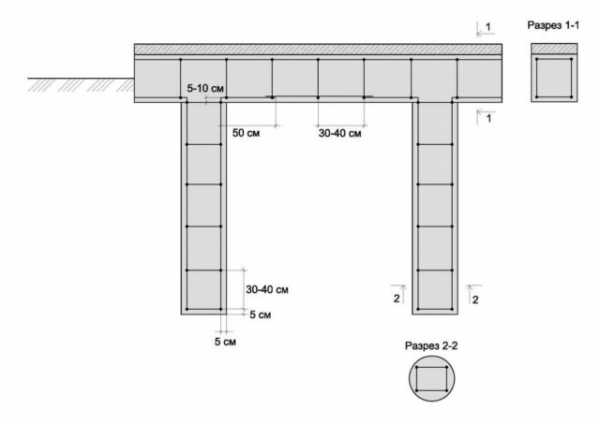

Чертеж соединения поясов отдельными перемычками

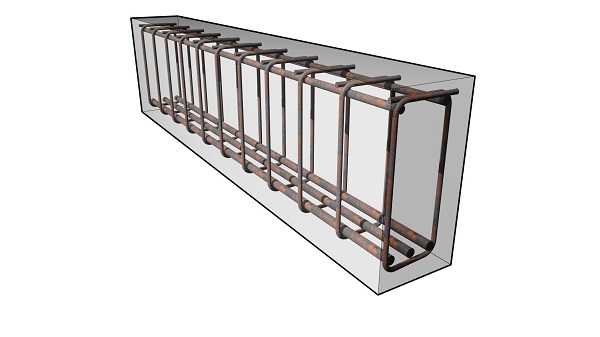

Также каркас может соединяться перемычками из выгнутой в хомуты прямоугольной формы арматуры (нижеприведенная схема). При таком подходе используются гладкие стержни класса А2 (диаметр 8-10 мм). Гнутые хомуты трудоемки в монтаже, однако они за счет меньшего количества сварных швов они более надежны и долговечны. Стеклопластиковая арматура, не подлежащая гибке, для создания хомутов не применяется.

Чертеж соединения поясов хомутами

Согласно положениям СНиП №2.03.01 «Пособие по проектированию и обустройству свайно-ростверковых фундаментов». при монтаже армокаркаса необходимо соблюдать следующий шаг между составляющими элементами:

  • количество стержней в продольных поясах — минимум 4, расстояние между ними — до 10 см;
  • шаг между поперечными перемычками продольного пояса — 20-30 см;
  • шаг между вертикальными соединяющими перемычками — до 40 см;
  • защитный слой бетона — минимум 5 см.

Защитный слой представляет собой расстояние между крайними контурами армокаркаса и стенками бетонного тела монолитного ростверка. Если защитный слой не будет иметь требуемую толщину возникнет две проблемы — каркас не сможет правильно перераспределять действующие на ростверк нагрузки и арматура будет чрезмерно подвержена коррозии под воздействием влаги, проникающей в микропоры бетона.

Пластиковая подставка под арматуру

Чтобы сделать защитный слой по нижней грани ростверка используются специальные пластиковые подставки-грибки, которые поднимают арматуру над опалубкой. Применение в данных целях кусков кирпича не допускается.
к меню ↑

1.2 Как рассчитать количество арматуры?

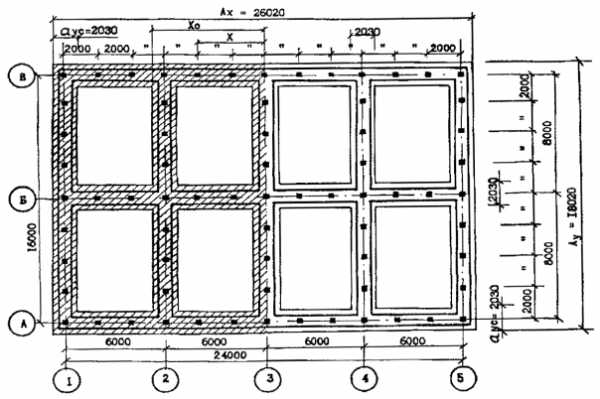

В качестве примера приводим расчет количества арматуры для монолитного ростверка периметром 8*6 м. Используем условные габариты обвязки 40*40 см. Армокаркас под такую обвязку будет состоять из двух продольных поясов по 3 стержня А3 диаметр 14 мм в каждом (шаг между прутьями 10 см, по 5 см с каждой стороны съедает защитный слой бетона). Пояса соединяются перемычками из арматуры А1 диаметр 11 мм, расположенных с шагом в 20 см.

Расчет выполняется по следующему алгоритму:

  1. Определяем общую длину прутьев в верхнем продольном поясе. Для этого: а) определяем периметр ростверка: 8+8+6+6 = 30 м; б) делаем расчет длины 3-ех стержней: 3*30 = 90 м; в) рассчитываем длину арматуры А3 на оба пояса: 90*2 = 180 м.
  2. Для соединения прутьев продольного пояса нам потребуются перемычки длиной 30 см, которые будут расположены с шагом 20 см. Выполняем расчет их количество на оба контура ростверка: 2*(30/0.2) = 300 шт, после чего рассчитываем общую длину поперечных перемычек: 300*0,3 = 100 м.
  3. Осталось произвести расчет длины вертикальных перемычек, соединяющих верхний и нижний контуры каркаса между собой. Но поскольку в примере рассчитывается прямоугольный ростверк, их количество и длина будет идентичной поперечным перемычкам. Если же используется ростверк прямоугольной конфигурации, расчет выполняется по указанной в пункте №2 формуле.

В итоге расчет нам показал, что армирование ростверка требует 180 м арматуры класса А3 и 200 м (100+100) стержней А2 диаметром 11 мм. Также может потребоваться расчет вязальной проволоки. если вы не планируете использовать стыковку сваркой. Выполняется он с учетом того, что на одно соединение уходит около 40 см материала: определяем количество соединений: 4*(30/0,2) = 600 шт; и высчитываем расход материала — 600*0.4 = 240 м.
к меню ↑

1.3 Особенности армирования ростверка (видео)

2 Технология армирования монолитного ростверка

Амирование ростверка начинается после выполнения всех предыдущих этапов обустройства свайного фундамента — монтажа свай, их обрезки и обустройства опалубки. Вы должны иметь готовую опалубку, внутри которой на высоту, равную сечению обвязки, выступают армокаркасы свай.

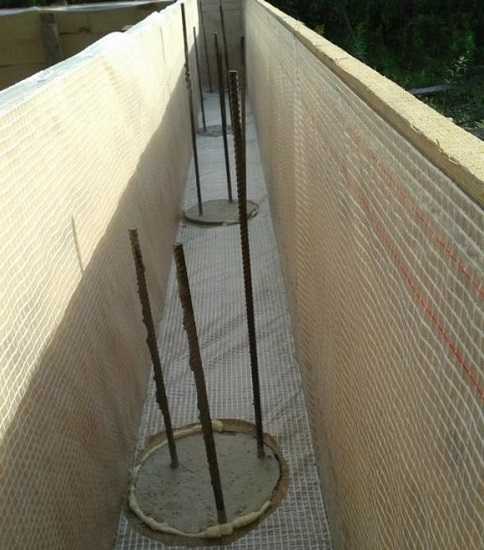

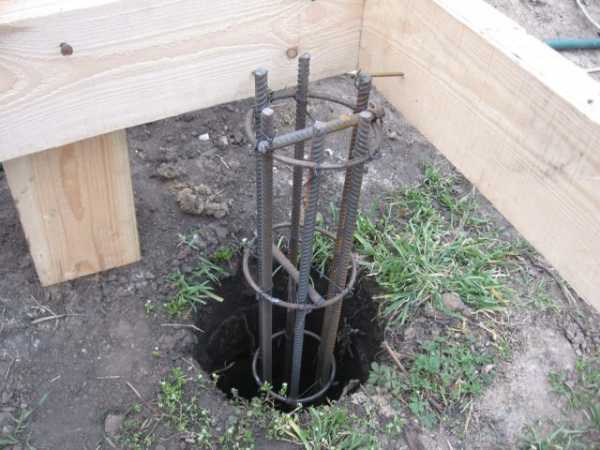

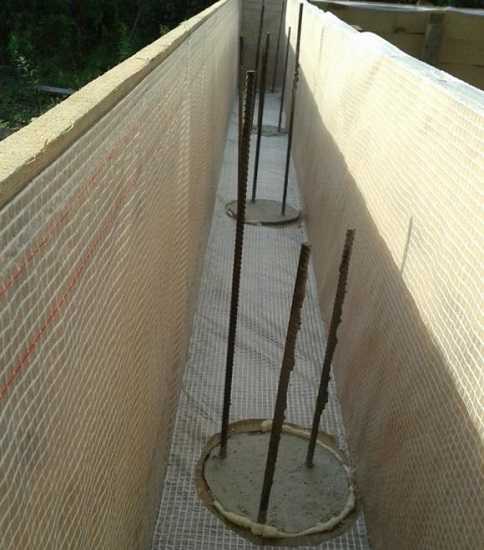

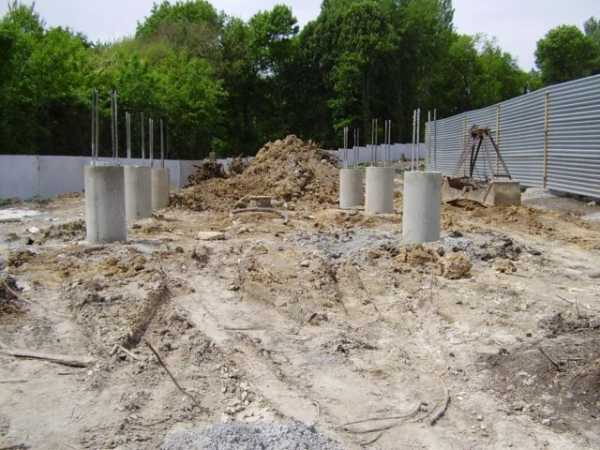

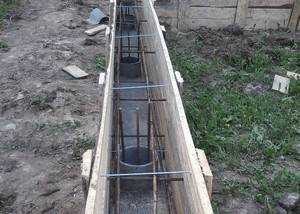

Опалубка и сваи перед началом армирования

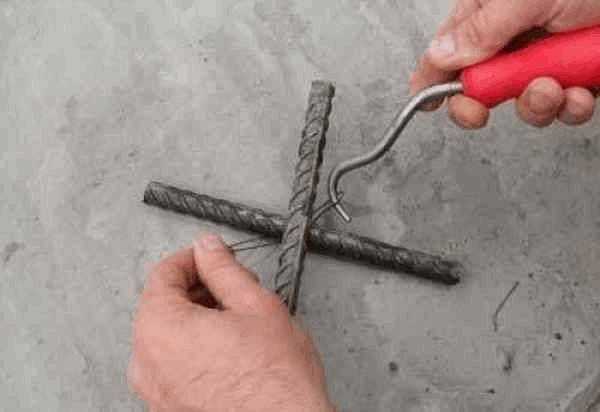

При сборке каркаса арматуру можно вязать между собой с помощью проволоки либо соединять прутья методом сварки. Существенной разницы в способе стыковки нет — нередко утверждают, что сваренный каркас из-за отсутствия эластичности хуже противостоит деформациям, чем соединенная вязкой конструкция, однако в промышленном многоэтажном строительстве каркасы свайно-ростверковых фундаментов всегда свариваются, так что эти опасения беспочвенны. К тому же, сварка более практичный и быстрый в реализации способ.

Читайте также: как армируют лестницы. и нужно ли это делать?

Армирование ростверка — пошаговая инструкция:

  1. К выступающей из сваи арматуре на высоте от 5 см от дна опалубки привариваются горизонтальные прутки.
  2. На прутьях с заданным шагом размещается и приваривается арматура нижнего продольного пояса.

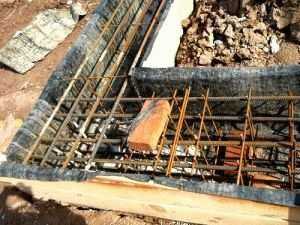

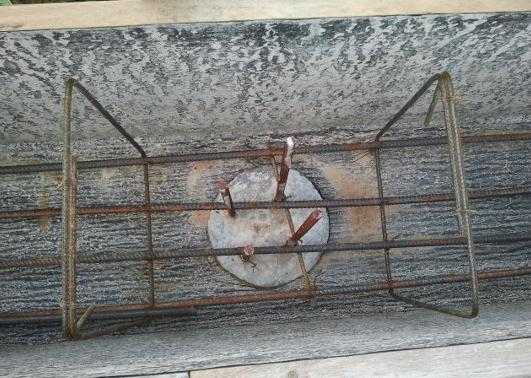

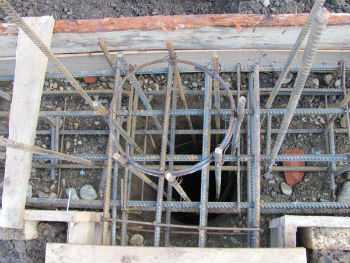

Первый пояс армокаркаса и хомуты

  • В участках между сваями устанавливаются предварительно выгнутые прямоугольные хомуты, выступающие в качестве соединяющих перемычек.
  • На лицевых гранях хомутов-перемычек фиксируются элементы верхнего продольного пояса.

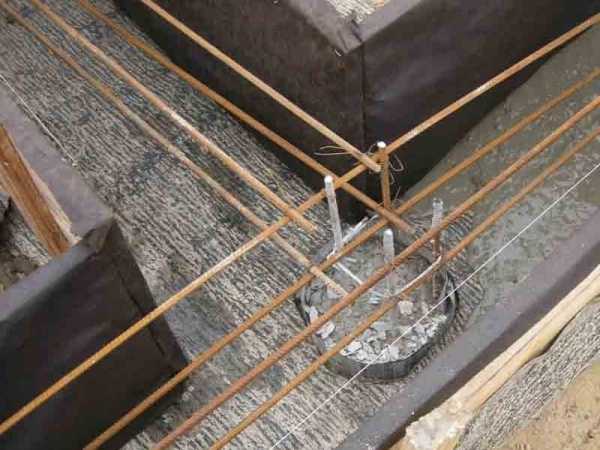

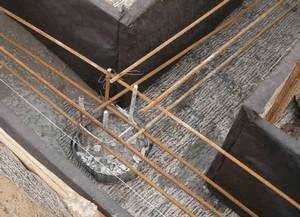

    Усиление углов на верхнем поясе каркаса

    Сборка армокакаркаса на прямых участках ростверка достаточно проста в исполнении. Трудности наступают при армировании углов, которое необходимо дополнительно усиливать, поскольку эта часть каркаса испытывает максимальные нагрузки.

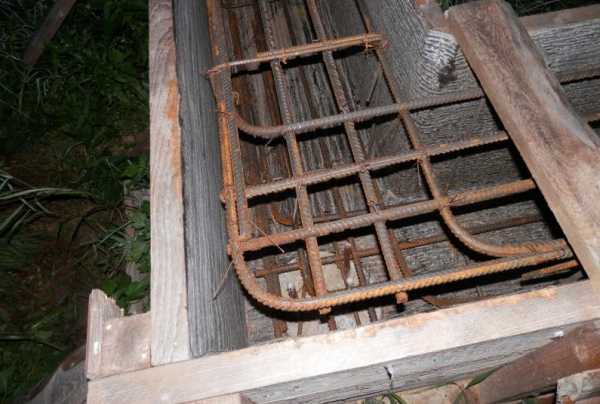

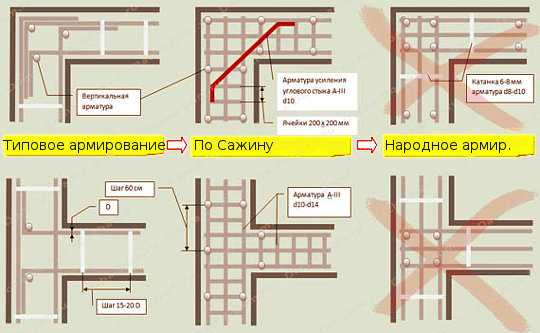

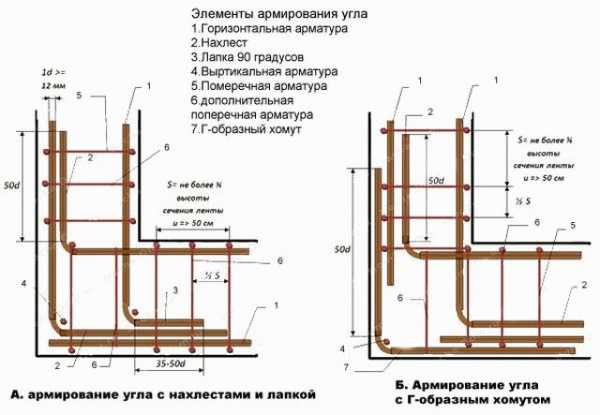

    Схема правильного армирования углов и примыканий ростверка

    Углы и места примыкания внутренних стен обвязки к наружным нельзя армировать перехлестом арматуры. На данных участках необходимо укладывать цельные стержни, выгнутые в Г либо П-образной конфигурации. Схема правильного армирования углов свайного ростверка приведена на изображении.

    В качестве надежного основания для возведения зданий используется фундамент свайного типа. Основание на опорных элементах необходимо при осуществлении строительства объектов на проблемных почвах. Свайная основа — оптимальное решение во многих ситуациях, в том числе, если строение возводится на вечной мерзлоте или слабой почве с близко находящимися водоносными слоями, а также при наличии значительных перепадов высот на строительной площадке. Армирование ростверка свайного фундамента позволяет обеспечить прочность основания, сформировать надежную базу для возводимого здания.

    Ростверк — ответственная, горизонтально расположенная часть силового каркаса, соединяющая в единый контур опорные колонны. Он обеспечивает вертикальность столбов, предотвращает их перемещение. Обеспечение прочностных характеристик опорной конструкции достигается путем укрепления стальной арматурой. Для усиления опорного контура необходим чертеж, требуется выполнение расчётов предполагаемых усилий, воздействующих на основание при эксплуатации строения.

    Свайный фундамент — универсальное основание для строительства кирпичных. деревянных, газобетонных и пенобетонных малоэтажных домов

    Рассмотрим, как производится укрепление ростверкового фундамента. Остановимся на особенностях главных этапов работ, профессиональное выполнение которых обеспечит надежность возводимой основы.

    Что такое ростверк?

    Для тех, кто не владеет строительной терминологией, сообщаем, что ростверк — это ответственная часть свайного фундамента, соединяющая оголовки свай в единый силовой контур.

    Существуют различные виды ростверков, применяемых в свайных основаниях:

    • ленточного типа, представляющего монолитную бетонную ленту. Она располагается по периметру опор, последовательно расположенных под несущими нагрузку капитальными стенами;

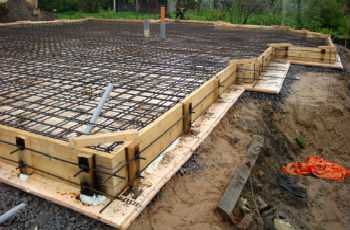

    • плитной конструкции, в виде монолитной плиты, размеры которой соответствуют контуру основания строения и охватывают все опоры.

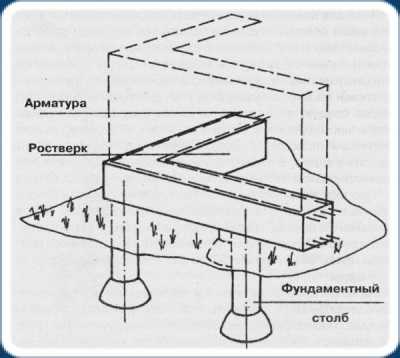

    Ростверк представляет собой ленточную конструкцию. соединяющую отдельно стоящие сваи между собой

    В зависимости от особенностей ростверкового фундамента, он может изготавливаться в следующих исполнениях:

    • Цельном варианте. Изготовление осуществляется путем заливки в предварительно подготовленную опалубку бетонного раствора. Формирование монолитной базы происходит после твердения бетонной смеси.
    • Составном виде. Основа представляет сборную поверхность из произведенных промышленным путём железобетонных изделий, соединённых при установке с опорными колоннами, а также между собой.

    Независимо от особенностей конструкции, ростверк формирует опорную поверхность, предназначенную для возведения стен постройки. Обвязка находящихся в земле колон обеспечивает высокую жесткость пространственной системы и стойкость к воздействию действующих усилий.

    Армирование свайно ростверкового основания, позволяет укрепить монолитную основу стальными прутками, способствующими целостности конструкции и повышающими долговечность.

    Конструктивные особенности

    Для формирования расположенного на сваях ленточного фундамента изготавливают ростверки на различной высоте по отношению к нулевой отметке. В зависимости от расположения контура относительно уровня грунта различают следующие виды:

    • высокий, нижняя отметка которого превышает уровень грунта на 10 см и более. Сооружается для легких построек, расположенных на любых видах почвы. На проблемных почвах его устройство особенно актуально. Конструкция нуждается в серьезном укреплении арматурой, что связано с наличием полостей, имеющихся под бетонным монолитом, находящимся над поверхностью грунта;

    Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки

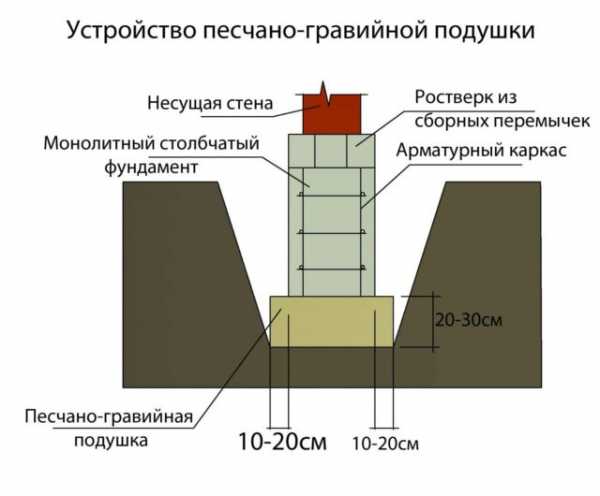

    • наземный вариант, выполненный на гравийно-песчаной подсыпке без заглубления в почву. Его особенность — отсутствие свободного пространства между бетонным монолитом и грунтом. Установка осуществляется на не проблемных грунтах. При подверженности почвы морозному пучению возможно образование трещин и отрыв затвердевшего бетонного массива от опорных колонн;
    • мелкозаглубленный тип, сформированный путем заглубления нижней части в почву на предварительно подготовленную песчано-гравийную подсыпку. Конструкция такой основы напоминает устройство ленточного фундамента, основание которого опирается на сваи. Формирование заглубленной основы связано со значительными затратами и применяется для возведения массивных построек, расположенных на почвах, характеризующихся низкой несущей способностью.

    Основания свайного типа формируют, главным образом, для легких строений. Именно поэтому достаточно распространено устройство ростверкового фундамента, основа которого представляют висячую ленту из бетона, усиленного стальной арматурой. При высоте основы до 40 см, ее ширина зависит от вида, размеров материала, применяемого для возведения стен, и составляет 30-40 см.

    О целесообразности армирования

    Потребность усилить основание здания стальной арматурой связана с особенностями бетона. Материал обладает повышенной стойкостью к воздействию сжимающих усилий, однако восприимчив к воздействию изгибающих моментов и растяжения, вызывающих нарушение целостности и деформацию основания.

    Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные

    Армирование свайно ростверковой конструкции позволяет предотвратить вероятность разрушения, повысить устойчивость, ресурс эксплуатации возводимого здания. Расположенный внутри бетонного массива арматурный каркас воспринимает растягивающие нагрузки и изгибающие усилия, обеспечивая устойчивость возводимой основы.

    Независимо от конструкции применяемых свай, расположенных внутри грунта, опорные колонны, также, усиливают арматурой. Расположенные в сваях стальные стержни связываются в общую конструкцию с арматурным каркасом опорной поверхности.

    Армирование ростверка свайного фундамента позволяет:

    • Предотвратить разрушение монолитного массива в результате реакции почвы.
    • Значительно увеличить прочность базы, воспринимающей нагрузку от массы строения.
    • Не допустить усадку строения, вызванную низкими прочностными характеристиками основы.

    Усиление ростверкового фундамента позволяет избежать негативных явлений.

    Специфика армирования

    Армирование ростверка свайного фундамента осуществляется предварительно изготовленным объемным каркасом, состоящим из двух ярусов стержней, объединенных в единую конструкцию с помощью стальных перемычек.

    Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

    Для продольных поясов каркаса используются рифленые прутки, произведенные горячекатаным методом, что соответствует классу арматуры А3. В зависимости от воспринимаемой основанием нагрузки, диаметр стержней составляет 12-16 мм.

    Объединение в общий силовой контур соединительных элементов, расположенных в вертикальной и горизонтальной плоскости, может осуществляться:

    • отдельными стальными рифлеными стержнями прямолинейной формы, диаметр которых соответствует сортаменту продольной арматуры;
    • стальными хомутами прямоугольной конфигурации, изготовленными из гладких прутков класса А2 сечением до 10 мм. Несмотря на повышенную трудоемкость изготовления и установки, прямоугольные перемычки обеспечивают надежность и долговечность конструкции усиления.

    Производя усиление размещенного на сваях ленточного фундамента, придерживайтесь следующих рекомендаций:

    • Применяйте не менее 4 прутков, расположенных в верхнем и нижнем ярусе каркаса ленточного контура, обеспечив интервал между элементами 10-15 см.
    • Соблюдайте расстояние, устанавливая перемычки в продольном поясе, равное 15-25 см.
    • Обеспечьте шаг вертикально расположенных перемычек каркаса — 30-40 см.

    Амирование ростверка начинается после выполнения всех предыдущих этапов обустройства свайного фундамента — монтажа свай, их обрезки и обустройства опалубки

  • Зафиксируйте металлическую конструкцию каркаса, обеспечив расстояние до формируемой бетонной поверхности не менее 5 см.
  • Потребность в защитном слое между металлической конструкцией каркаса и бетонной поверхностью ростверка обусловлена следующими факторами:

    • необходимостью правильного распределения металлоконструкцией каркаса действующих усилий;
    • подверженностью арматурных прутков коррозионным процессам, возникающим от проникающей в бетон влаги.

    Соблюдение фиксированного расстояния от арматуры до опалубки при обеспечении защитного слоя достигается путем использования изготовленных из пластика подставок.

    Методика расчета

    Для определения потребности в арматуре, позволяющей выполнить армирование ростверка свайного фундамента, необходимо предварительно разработать чертеж. Документация содержит следующую информацию:

    • Размеры конструкции.
    • Количество поясов усиления.
    • Профиль арматуры.
    • Диаметр применяемых стержней.
    • Расстояние между перемычками.

    Схема правильного армирования углов и примыканий ростверка

    Зная габаритные размеры ростверкового фундамента, несложно рассчитать длину стальных прутков арматуры в верхнем и нижнем поясе, а также размеры перемычек.

    Просуммировав полученные значения, получаем суммарную длину каждого типоразмера применяемой арматуры. Зная метраж и массу одного погонного метра определённого стержня, не сложно определить потребность в арматурных стержнях, выраженную в килограммах.

    Если соединение элементов не планируется осуществлять с использованием электрической сварки, потребуется проволока для вязания. Имея чертеж, на котором представлена информация о количестве точек соединения, можно посчитать необходимое количество вязальной проволоки. Учитывая, что для надежной фиксации двух перпендикулярно расположенных стержней необходимо порядка 30 сантиметров, общая потребность в проволоке определяется путем умножения количества соединений на длину материала.

    Выполнение расчётов не представляет сложности. Главное — предварительно разработать чертеж армирования.

    Технология усиления ростверка

    Если выполнена установка армированных свай и смонтирована опалубка, то можно приступать к формированию арматурного каркаса. Обратите внимание, что фиксация каркаса производится к арматуре, выступающей из бетонных свай на высоту опалубки. Крепление стальных стержней можно производить с помощью сварки, а также, используя вязальную проволоку.

    Алгоритм выполнения работ следующий:

    • зафиксируйте на расстоянии 5 см от дна опалубки горизонтально расположенные продольные прутья;
    • разместите и закрепите перпендикулярно расположенные прутки нижнего пояса;
    • установите хомуты прямоугольного сечения или вертикально расположенные стержни крепления прутков верхнего яруса;
    • закрепите продольные стержни верхнего пояса;
    • выполните угловое усиление ростверка, установив в углах конструкции изогнутые стержни.

    Надёжно укрепите углы арматурой, так как в этих местах каркас воспринимает значительные усилия.

    Заключение

    Усиление стальной арматурой ростверка свайного основания позволяет сформировать надежную базу, обеспечивающую устойчивость возводимого строения. Работы не сложно выполнить самостоятельно, предварительно разработав чертеж, согласно которому осуществляется армирование ростверка свайного фундамента.

    Об армировании ростверка свайного фундамента

    В сфере индивидуального строительства при использовании свайного основания монолитный железобетонный ростверк является наиболее популярным вариантом, поскольку даже при значительных размерах его всегда можно изготовить своими силами.

    Используемые для этого материалы могут быть доставлены на стройплощадку обычным грузовым или даже легковым транспортом без применения специальных платформ или подъемных кранов.

    Однако, работы по монтажу монолитного ростверка являются более сложными, чем сборного, и главная трудность заключается в правильном армировании свайного ростверка.

    Как работает ростверк

    Часто можно слышать о схожести устройства ростверка и обычного ленточного фундамента, но такое утверждение верно лишь отчасти. Действительно, своим видом и функцией ростверк весьма похож на ленточное основание, однако условия работы этих конструкций значительно отличаются:

    • если для ленточного фундамента возникновение изгибающего момента в вертикальной плоскости — скорее, явление из ряда вон выходящее, то для ростверков, представляющих собой уложенные на сваи балки, это – норма. Находящийся между опорами пролет воспринимает вес частей здания и другие нагрузки, будучи при этом как бы подвешенным в воздухе, что и обуславливает прогиб;
    • еще одно отличие состоит в том, что приходящаяся на ленточный фундамент нагрузка является менее предсказуемой. Подстилающий грунт под различными участками основания может «поплыть» либо вспучиться. Это вызывает разнонаправленные прогибы, при которых растянутой может быть как верхняя, так и нижняя часть поперечного сечения. А растянутая зона, имеющая место при прогибе железобетонного элемента, — это, как известно, именно та зона, в которой должна располагаться арматура. Таким образом, обычный ленточный фундамент приходится армировать одинаково как в верхней части, так и в нижней.

    В случае с ростверком воздействие со стороны грунта полностью исключается, поэтому возникающие в нем напряжения вполне прогнозируемы: в пролетах между сваями растянутой всегда оказывается нижняя часть поперечного сечения, в зонах опирания на сваи – верхняя.

    Этим определяется и схема армирования ростверка свайного фундамента. Нижний пояс арматурного каркаса на участках между сваями делается более мощным, а в точках опирания на сваи усиливают верхний пояс.

    Выбор материалов арматурного каркаса и определение его параметров

    Диаметр используемой арматуры и параметры каркаса подбираются на основании расчета, учитывающего постоянные и временные нагрузки.

    Расчет армирования ростверка свайного фундамента должен выполняться опытным строительным инженером, хорошо владеющим темой железобетонных конструкций.

    Читайте также: Плюсы и минусы свайного фундамента

    Типовые решения

    На практике в индивидуальном строительстве придерживаются следующих правил:

    • в растянутых зонах ростверка укладывают несколько продольных стержней арматуры класса AIII диаметром 20 мм и более;
    • в сжатом поясе размещают арматуру диаметром 8 – 15 мм. Шаг между стержнями продольной арматуры, также именуемой рабочей, составляет 80 – 100 мм.
    • Для восприятия поперечных растягивающих усилий, а также для объединения продольной арматуры в единый каркас, к ней крепятся поперечные стержни – гладкая арматура класса AI диаметром от 6 до 8 мм. Расстояние между ними не должно быть менее 250 мм, но обычно оно принимается равным 3/8 высоты сечения ростверка.

    Если высота ростверка превышает 150 мм, в арматурном каркасе устанавливают вертикальные стержни, шаг которых соответствует шагу поперечной арматуры.

    Чаще всего вместо отдельных продольных и поперечных стержней используют хомуты – детали из арматуры в виде замкнутого прямоугольника или перевернутой литеры «П».

    Армирование зон примыкания лент ростверка

    Там, где ленты ростверка образуют Г-образное или Т-образное пересечение, просто скрепить пересекающиеся стержни рабочей арматуры недостаточно.

    Здесь располагают согнутые под прямым углом стержни, каждая часть которого укладывается в одну из примыкающих лент и заходит в нее не менее, чем на 40 диаметров.

    Хомуты в этих зонах устанавливают в два раза чаще.

    Производство работ

    Армирование ростверка свайного фундамента выполняют сразу после сооружения опалубки. Обязательным элементом последней должны быть поперечные перемычки в верхней части, к которым, в конечном итоге, будет подвешиваться арматурный каркас.

    Работы по монтажу армирования в будущем ростверке можно разбить на несколько операций.

    Устройство нижнего пояса арматурного каркаса

    На дне опалубки поверх гидроизоляции укладывают специальные пластиковые бобышки, на которых затем будет располагаться нижний пояс арматурного каркаса.

    Если бобышек в наличии нет, их можно заменить фрагментами кирпича или деревянными брусками высотой 40 – 50 мм:

    • высота всех подкладок должна быть одинаковой, чтобы стержни арматуры заняли строго горизонтальное положение;
    • шаг между бобышками или элементами, используемыми в качестве альтернативы, зависит от диаметра рабочей арматуры: он должен быть таким, чтобы стержни не прогибались;
    • на бобышки с равным шагом необходимо уложить рабочую арматуру нижнего пояса. Расстояние от крайних стержней до боковых поверхностей опалубки должно составлять 30 – 40 мм.

    При сооружении каркаса исполнитель должен руководствоваться требованиями документов, описывающих армирование ростверка свайного фундамента: чертеж конструкции со всеми необходимыми указаниями приводится в проекте постройки.

    Если лента ростверка имеет значительную длину, каждую нитку рабочего пояса набирают из нескольких арматурных стержней, соединяемых с нахлестом в 1 м.

    Читайте также: Как сделать свайно — винтовой фундамент своими руками

    К нижнему поясу крепят стержни поперечной арматуры или хомуты, совмещающие в себе поперечную и вертикальную арматуру.

    Устройство верхнего пояса

    Рабочая арматура верхнего пояса подвешивается на перемычках опалубки, о которых было упомянуто в начале раздела. Длина подвесов должна быть такой, чтобы после заливки ростверка над арматурой образовался защитный слой бетона толщиной от 30 до 40 мм.

    Стержни верхнего пояса связываются с поперечной и вертикальной арматурой либо с хомутами, если таковые используются.

    Затем оба рабочих пояса следует привязать к арматуре, выступающей из свай. Арматурный каркас можно считать готовым.

    Способы вязки арматуры

    Наиболее распространенный метод крепления – связывание арматуры с помощью специальной проволоки. Электросварка используется очень редко и только для арматуры, имеющей в маркировке литеру «С».

    Соединять сваркой обычную арматуру не допускается, поскольку вследствие воздействия высоких температур она становится менее прочной.

    Для вязания арматуры применяют только отожженную круглую проволоку диаметром 1 мм. Необожженная проволока является менее пластичной, поэтому плохо гнется и легко обрывается.

    Ищете информацию по теме, как выбрать теплый электрический пол ?

    Быстрее всего вязка арматуры осуществляется с помощью специального пистолета, снабженного аккумулятором. Но его приобретение целесообразно только при больших объемах работ, к тому же он не очень удобен при вязке арматуры в труднодоступных местах.

    Армирование свайно – ростверкового фундамента для частного дома в основном осуществляют посредством другого инструмента – специального крючка. Профессионалы предпочитают самодельные крючки, но для разовых работ сгодится и покупной.

    В продаже можно найти как обычные, так и винтовые крючки, называемые, также, полуавтоматическими.

    Последние позволяют выполнять вязку арматуры несколько быстрее, но в силу своей конструкции после затягивания узла они оставляют слишком длинные свободные концы проволоки, которые часто выступают из бетона и начинают ржаветь.

    Наиболее простыми и распространенными видами узлов являются так называемые «петля» и «две петли». Первый используется при соединении арматуры внахлест, второй – для стыковых соединений. На практике же петлю часто применяют не только для нахлесточных соединений, но и для угловых.

    На завершающем этапе монтажа арматурного каркаса следует извлечь бобышки, на которых устанавливалась рабочая арматура нижнего пояса. После этого весь каркас окажется подвешенным на проволоке, обвитой вокруг верхних перемычек опалубки. Теперь можно приступать к заливке бетона.

    Видео об армировании ростверка свайного фундамента

    Источники: http://armaturniy.ru/armirovanie/rostverka-svaynogo-fundamenta.html, http://pobetony.ru/armirovanie/rostverka-svajnogo-fundamenta-chertezh/, http://ks5.ru/fundament/svainyi/armirovanie-rostverka.html

    1pofundamentu.ru

    Армирование ростверка свайного фундамента: расчет

    Ни один современный дом сейчас нельзя представить без фундамента. Именно фундамент собирает на себя все нагрузки от несущих конструкций, и передает их на грунты. Существуют разные типы фундаментов.

    Монтаж опалубки для ленточного ростверка

    В некоторых случаях уместно создавать ленточные монолитные фундаменты, в других же используют цельные монолитные конструкции. Мы же сейчас поговорим об особенностях свайного фундамента, а также ростверка на сваях и таком важном процессе, как армирование всех несущих конструкций фундамента.

    Особенности и конструкция свайного фундамента

    Свайный фундамент является одной из разновидностей несущих поддерживающих конструкций, на которые монтируют затем все остальное строение.

    Так же, как и другие фундаменты, этот его тип проектируют и строят, используя СНИП и другую нормативную документацию. Однако чертеж, расчет и тип конкретных элементов буронабивного фундамента с ростверком будет немного отличаться от ленточного или цельного, так как и задачи у него немного другие.

    В отличие от ленточных несущих конструкций, у свайных оснований несущими элементами и основными передатчиками напряжений являются непосредственно сваи.

    Они отлично подходят для использования, когда необходимо монтировать дом на слабых грунтах. В таких случаях крупная подошва ленточных моделей фундаментных оснований слишком дорога, а вот создание точечных свай считается более уместным.

    При конструировании такой конструкции используются сваи буронабивной, забивной и нескольких других технологий изготовления. Их расчет и нормирование регулирует подходящий СНИП.

    Полная последовательность действий по созданию ленточного ростверкового фундамента

    Без учета нормативной документации создавать такие важные элементы будущего строения запрещено, так как это может привести к довольно неприятным последствиям. Причем не имеет значения, какой тип конструкции вам предстоит строить, в любом случае СНИП будет приоритетным документом.

    Помимо свайного основания из нескольких десятков элементов ни одна конструкция свайного фундамента не обойдется без ростверка. Стоит понимать, что тип свайного фундамента предусматривает установку непосредственно свай на расстоянии примерно 2-4 метров друг от друга.

    Читайте также: как происходит погружение металлических и железобетонных свай-оболочек?

    Конкретное расстояние регулирует чертеж, СНИП, тип фундамента и еще несколько параметров. Но в любом случае оно будет достаточно внушительным.

    Чтобы собрать всю эту конструкцию воедино и пользуются созданием ростверкового обвязывающего пояса или плиты. Причем не имеет значения, применяется ростверк для обвязки буронабивных или забивных свай. В любом случае его наличие просто необходимо.

    Сам ростверк являет собой последовательную и довольно внушительную часть свайного фундамента, он может состоять из большого количества балок или монолитной плиты.

    Именно на конструкцию ростверка ложится вся основная нагрузка от несущих конструкций дома, а он уже, в свою очередь, передает ее на сваи, которые давят на грунт и распределяют нагрузку по почве.

    Для свайного фундамента характерно использование разных типов свай (буронабивных, забивных) и разных материалов. В данном случае мы рассматриваем только железобетонные сваи, как самые прочные, надежные и нуждающиеся в армировании.

    Читайте также: технология армирования фундаментной плиты.

    Армирование свай и непосредственно всего свайного фундамента – это совершенно необходимый процесс. Без армирования бетон хоть и выполняет свои функции, но не так хорошо.

    Дело в том, что бетон сам по себе является довольно прочным материалом, однако любой СНИП, ГОСТ или результаты официальных исследований говорят о том, что при всей своей прочности он плохо работает на изгиб. А именно нагрузки на изгиб давят на конструкцию ростверкового свайного фундамента.

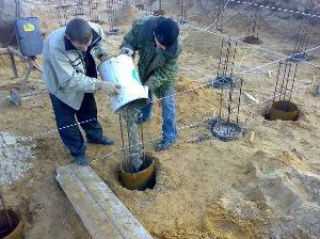

    Заливка буронабивных свай монолитным раствором

    Если не армировать все эти конструкции, то есть большой риск их разрушения или основательного повреждения. В таком случае весь дом придется признать аварийным, так как фундаментное основание – это едва ли не самая главная его часть.

    Для осуществления качественного армирования используется конкретный расчет. Его же регулирует текущий чертеж конструкции, а также его тип и нормативная документация, что даст вам всю дополнительную информацию (СНИП, ГОСТ, справочники и т.д.).

    Читайте также: особенности технологического процесса армирования разных типов фундаментов.

    Для армирования используется сварные арматурные каркасы в виде сетки с определенным шагом. Конкретный тип металлической или стеклопластиковой арматуры, ее длина и все остальные параметры определяет расчет конструкции. Тип сечения армирования определяет то, как сварная сетка будет собираться.

    к оглавлению ↑

    Виды и отличия ростверковых фундаментов

    Как мы уже упоминали выше, существует несколько разновидностей фундаментов ростверкового типа, а также конструкций ростверка и свай. Все они имеют довольно серьезное значение не только за счет особенностей своей конструкции, но и за счет того, как арматурная сварная сетка будет применяться для их армирования.

    Совершенно очевидно, что ленточный ростверк по своей форме, габаритам и предназначению отличается от цельного. А значит и сварная сетка для армирования у них будет разной.

    Фундаменты такого типа начинаются из свай. Сваи могут собирать и монтировать по:

    • Буронабивной технологии;
    • Забивной технологии.

    Для буронабивной технологии обустройства характерно создание свай с мощной нижней подушкой. Формируют их по технологии погружения в грунт специальных инструментов и его вытеснения, а затем укладки арматурной сетки и бетонирования всей конструкции.

    Арматура, выпущенная из забитых свай

    У буронабивных свай есть преимущество за счет наличия подушки, возможности выбирать арматурную сетку по своему желанию и т.д.

    Забивные сваи, как правило, уже готовы к применению, так как являются сборными железобетонными элементами. Их нижняя часть имеет заостренное или конусообразное сечение.

    Выбор конкретной марки бетона и сечения таких элементов регулирует СНИП. Забивные конструкции, как можно понять из названия, устанавливают в грунт путем забивки специальными вибропрессами или другим подобным оборудованием.

    Для ростверка тоже характерно применение нескольких популярных разновидностей. От их типа зависит весь чертеж конструкции. Ростверк по типу сечения делят на:

    • Ленточный;
    • Цельный.

    Ленточный ростверк во многом повторяет все принципы, что применяются при устройстве ленточного фундамента. Он обвязывает непосредственно сваи, не распространяясь на остальную площадь дома.

    Впрочем, этого и не требуется. Ленточный ростверк монтируется под несущие стены дома. Обходится он дешевле, чем цельный, а по своей эффективности и надежности редко ему уступает. Сечение ленточного ростверка напоминает укрупненную балку, а значит и чертеж его армирования по сути ничем от аналогичного у балок не отличается.

    Читайте также: как делается ручная вязка арматуры для фундамента?

    Для цельного ростверка характерно покрывать всю площадь дома. Такое решение используется реже, так как на создание цельной подушки приходится тратить намного больше времени и ресурсов. Не говоря уже о том, что далеко не всегда такие трудозатраты считаются оправданными.

    Арматурная сетка цельного ростверкового фундамента

    Чертеж и вся сварная сетка в таком случае будет практически идентичной сетке, что используется для армирования плит перекрытий, особенно тех, что являются монолитными и размещаются на колоннах.

    к оглавлению ↑

    Расчет армирования сетки ростверка

    Теперь перейдем к самому важному моменту – расчету арматурной сетки (каркаса). Сварная сетка для ростверка будет отличаться в первую очередь в зависимости от его типа.

    Читайте также: вязка арматурных прутьев с помощью крючка: преимущества, особенности технологического процесса.

    Использование буронабивных, забивных или других типов свай будет иметь второстепенное значение, так как от свай в данном случае требуется только выпустить наружу связующие арматурные штыри, к которым сетку ростверка и присоединят. Но не более того.

    Расчет выполняется по чертежу конкретного типа ростверка. Так, линейный ростверк имеет форму крупной балки. Он обвязывает все сваи, образуя своеобразный пояс. По такой же схеме обвязывают колонны в несущих каркасных строениях.

    Нижняя часть сетки будет собираться из более толстой арматуры диаметром от 20 мм. Верхняя же будет иметь сечение 8-15 миллиметров .

    Так как основные нагрузки на поверхностный изгиб будут давить на ленту ростверка только в местах контакта со сваями, то серьезное усиление следует делать на участках ленты под сваями.

    Причем достаточно всего лишь растянуть арматуру на 1,5-2 метра от центра сваи по ленте в обе стороны. В остальных же местах делать столь мощные конструкции верхней сетки рекомендуется, но вовсе не обязательно.

    Сварная сетка-каркас в таком случае рассчитывается довольно легко. В учет берут ширину ленты и ее высоту. Арматуру нижнего уровня укладывают с шагом в 8-10 см. Как правило, на нижнюю сетку одной из лент ростверка уходит не меньше 4 стержней. На верхнюю может уходить от 6 стержней.

    Пример обвязки арматурных выводов из отверстия под скважину

    Этот расчет касается лент шириной в 25 сантиметров. Если лента намного шире, то и арматуры на нее придется потратить больше. Также верхняя и нижняя сетки обвязываются и крепятся друг к другу упорными хомутами из прочной арматуры. Это тоже следует учитывать.

    Таким образом, обсчитав длину и ширину лент ростверка, а также создав чертеж его сетки, можно выполнить полноценный расчет армирования, узнать количество необходимого материала, его стоимость и кучу других полезных моментов.

    Для цельного ростверка, так как он являет собой, по сути, укрупненную монолитную плиту перекрытия, сварная сетка уже будет немного другой. Во-первых, она будет покрывать всю площадь дома. Во вторых, он должна быть очень прочной и надежной.

    Здесь с шагом в 20-25 см необходимо укладывать арматуру минимальным диаметром от 20-25 мм. Арматуру укладывают крест-накрест, чтобы создать чрезвычайно прочное основание.

    А вот верхняя сетка имеет интересные особенности. Далеко не всегда ее следует монтировать по всей площади. Это объясняется тем, что нижняя сетка арматуры гасит практически все нагрузки.

    Любая же верхняя сетка должна гасить нагрузки на изгиб, которые приходятся от взаимодействия несущих конструкций и верхних элементов здания. А это значит, что ее нужно устанавливать только возле несущих элементов, что будут размещаться сверху или несущих элементов, что ее подпирают.

    В каркасных монолитных домах верхняя арматурная сетка перекрытий покрывает только площадки в 2×2 или 3×3 квадратных метра, с центром в каждой подпирающей колонне. Все остальные места либо снабжаются страховочной сеткой из тонкой арматуры, либо вообще остаются без нее.

    Если выполнить расчет габаритов цельного ростверка, а также его полезной площади, можно точно так же узнать всю необходимую вам информацию.

    к оглавлению ↑

    Технология армирования ростверка

    Описать саму технологию армирования довольно легко, так как она, по сути, практически идентична во всех случаях.

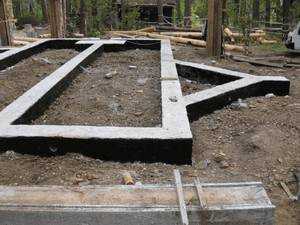

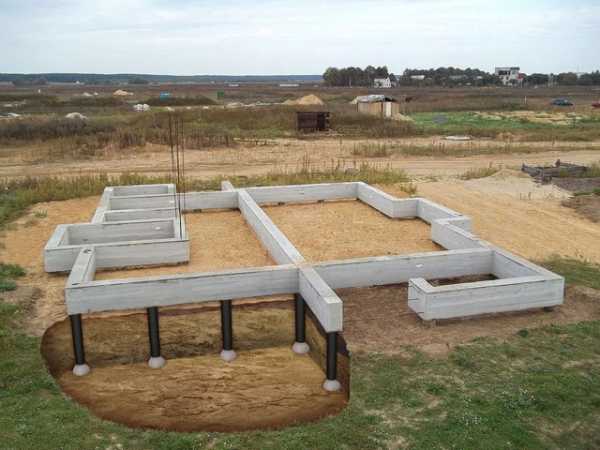

    Готовый ростверковый фундамент для легкого дома

    Этапы работы:

    1. Собираем опалубку, следим за ее прочностью и надежностью.
    2. Собираем нижний каркас арматурной сетки.
    3. Монтируем хомуты, поддерживающие стойки и другие элементы.
    4. Собираем верхний арматурный каркас в нужных местах.
    5. Обвязываем и закрепляем все части армирования проволокой и дополнительными хомутами.
    6. Заливаем конструкцию бетоном, следим за тем, чтобы бетон заполнял опалубку без образования пустот, идеальным будет применение вибропресса.
    7. Ждем в течение недели, пока бетон окончательно не схватится.

    Стоит заметить, что железобетонная конструкция набирает свою прочность в течение 27 дней. Ходить по ней, однако, можно будет уже через 4-8 дней, но возведение последующих несущих конструкций рекомендуется отложить на месяц.

    к оглавлению ↑

    Особенности и нюансы армирования ростверка (видео)



    pofundamenty.ru

    Армирование ростверка свайного фундамента

    Армирование свайно-ростверкового фундамента для частного дома и сам свайный фундамент используют при возведении постройки в нестандартных условиях. Это может быть большое количество подземных вод, сильные перепады высоты, или слабый, не способный должным образом выдерживать давление постройки, грунт. Этот тип также используют при строительстве в зоне вечной мерзлоты. При таких условиях использовать монолитный или ленточный фундамент невозможно или слишком затратно.

    На этапе проектирования, и далее на всем протяжении работ, для определения используемых материалов и технологии строительства, используются стандарты СНИП и ГОСТ.

    Другие типы фундамента являются цельными, монолитными конструкциями и благодаря этому равномерное распределение веса постройки происходит без использования дополнительных приспособлений. Свайная конструкция же разделена на части, на каждую из которых производится разное давление, вследствие чего одни сваи могут проседать больше, чем другие, тем самым создавая угрозу целостности постройки. Для того чтобы объединить отдельные сваи в прочную и целостную конструкцию, вне зависимости от их типа, используют ростверковую плиту. При таком устройстве фундамента, основное давление приходится именно на ростверк, который перераспределяет нагрузку и передает ее на сваи.

    Проводится армирование свайно-ростверкового фундамента, затем плита формируется из бетона. Для частного дома армирование является обязательным элементом. Дело в том, что бетон сам по себе – очень прочный материал и отлично выдерживает нагрузки на сжатие. Но при растяжении или на изгибах, он имеет свойство трескаться и деформироваться, так как недостаточно пластичен. Для того чтобы это предотвратить, всю конструкцию укрепляют армирующим каркасом, состоящим из отдельных металлических прутьев. Пластичность металла придает фундаменту необходимые свойства и делает его более прочным и надежным.

    Виды ростверка

    Существует два основных типа ростверка:

    • Ленточный ростверк, формируется также, как ленточный фундамент – узкая бетонная лента соединяет сваи между собой и не покрывает всю площадь дома. Для такого типа ростверка нужно намного меньше материалов, чем для монолитного, и он обойдется вам дешевле. Ленточный фундамент формируется по периметру постройки, что обеспечивает надежность несущих стен.



    • Монолитный. Охватывает всю площадь дома. Для заливки монолитного фундамента необходимо очень большое количество бетона и арматуры, поэтому его используют не так часто, как ленточный. Однако в отдельных случаях такой выбор вполне оправдан.



    Выбор арматуры

    На нижнюю часть ростверка чаще всего приходятся наиболее сильные нагрузки, поэтому нижний слой армирующего каркаса собирается из толстых прутьев рифленого типа, их диаметр должен быть не менее 2см. Верхняя часть армирования свайно-ростверкового фундамента для частного дома в основном выполняет функцию перераспределения давления, поэтому для ее формирования достаточно арматуры толщиной до 1 см. Для выполнения армирующих работ используются различные типы арматуры:

    • А1 – арматура, обладающая гладкой поверхностью и относительно небольшим диаметром. Такие прутья могут быть использованы в местах каркаса, где не предвидится сильных нагрузок, а также для создания основы конструкции.

    • А3 – арматура с неровной поверхностью. Это прутья с диаметром от 1 см. Они обладают повышенными прочностными характеристиками и диаметром от 1 см. Существует 2 основных вида рифленой арматуры: с кольцевидным профилем – для повышенного сцепления с бетоном и с серповидным профилем – для противодействия деформации растяжения. Также могут быть смешанные варианты, обладающие преимуществами обоих типов.

    Для того, чтобы выполнить армирование свайно-ростверкового фундамента для частного дома, используются два типа соединения – сварка и вязка проволокой. Таким образом при выборе металлических прутьев обращайте внимание на то, каким образом они будут скрепляться с другими. Для сварки подходит только арматура с маркировкой «С».

    Сварка неподходящей арматуры может привести к потере материалом прочности, эластичности и появлению повышенной склонности к коррозии, что негативно скажется на состоянии всего фундамента.

    Схема армирования ростверка свайного фундамента

    Выполняя армирование ростверка свайного фундамента, чертеж необходимо составить до начала строительных работ. При создании чертежа, следует учитывать то, что в местах, где ростверк соединяется со сваями, присутствуют повышенные нагрузки, такие места требуют дополнительного усиления, путем увеличения частоты укладки горизонтальной арматуры в 2 раза. Процесс укладки арматуры будет отличаться в зависимости от типа ростверка.

    • Для ростверка ленточного типа создание чертежа армирования ростверка свайного фундамента осуществляется довольно легко. Для его выполнения следует учитывать ширину и высоту ленты. Стандартное расстояние между горизонтальными прутьями – 8-10 см. Они укладываются в два слоя – верхний и нижний, которые соединяются между собой более редкими вертикальными прутьями.

    • Для монолитного ростверка используется армирование повышенной прочности. Для этого по всей площади дома, укладывается арматура диаметром от 20-25 мм. Шаг укладки составляет от 10 до 15 см, в зависимости от типа постройки. Помимо стандартных вертикальных и горизонтальных элементов, в конструкции такого каркаса для дополнительно усиления присутствуют также уложенные крест-накрест прутья, предназначенные для того, чтобы максимально упрочнить армирование ростверка свайного фундамента.

    Чертеж допускает наличие только нижнего слоя армирующего каркаса, так как именно он, как и в случае с ленточным ростверком, принимает все нагрузки на себя. Верхняя сетка часто отсутствует совсем или остается только в виде тонких дополнительных прутьев.

    Для получения максимально точных расчетов нужно учитывать не только вес будущего строения, но также вес кровли, бетонных перекрытий и дополнительных нагрузок, которые проявятся в будущем. Мебель, оборудование, осадки и количество людей, которые будут находиться в здании одновременно.

    Таким образом, выполняя армирование-ростверка свайного фундамента, чертеж дает вам всю необходимую информацию о количестве нужных для проведения работ материалов и типе арматуры.

    Армирование свайно-ростверкового фундамента

    Прутья, выпущенные из свай, используются для соединения армирующего ростверка каркаса и свайной конструкции. Все элементы скрепляются между собой путем сварки. При формировании каркаса следует четко следовать составленному чертежу ростверка свайного фундамента и следить за соответствием стандартам. Арматура укладывается в два слоя, которые должны быть скреплены между собой, вертикальными стержнями. Они могут быть не слишком толстыми и иметь гладкую поверхность, так как практически не подвергаются нагрузке и предназначены исключительно для создания основы и формы каркаса.

    Армирование-свайно-ростверкового фундамента для частного дома происходит в несколько этапов:

    • Обустройство траншей между сваями. В эти траншеи следует последовательно засыпать и утрамбовать песок и мелкофракционный щебень. Это делается для того, чтобы давление ростверка в дальнейшем передавалось не прямо на грунт, а на поддерживающую подушку.
    • Сборка опалубки. Внимательно проследите за тем, чтобы на поверхности опалубки не было никаких трещин или щелей, это приведет к вытеканию раствора.

    • Армирование нижней части свайно-ростверкового фундамента для частного дома. Эта часть должна быть особенно прочной, так как именной на низ ростверка приходятся основные нагрузки.

    • Монтаж вертикальных прутьев и дополнительных поддерживающих элементов.

    • Сборка верхней части каркаса.

    • Скрепление всех отдельных частей каркаса проволокой и при необходимости сваркой.

    • Заливка конструкции бетоном.

    Заливка бетоном

    После завершения формирования арматурного каркаса, можно приступать к заливке плиты бетоном. Бетон, при формировании бетонной основы ростверка, должен быть использован марки не меньше, чем М250 или М300. Такой бетон обладает достаточной прочностью и используется для заливки фундаментов, лестниц, колонн и других конструкций, от которых требуется максимальная надежность. Рассчитывать необходимое количество бетонной смеси для проведения строительных работ нужно учитывая процент усадки бетона после застывания.

    Выполняя армирование свайно-ростверкового фундамента для частного дома, крайне важно выполнить все расчеты с максимальной точностью. Нехватка необходимых для продолжения работ материалов может привести к прерыванию строительного процесса. Впоследствии это негативно скажется на прочностных характеристиках фундамента, так как неравномерно застывший бетон склонен к появлению трещин и деформации. В свою очередь лишний бетон – это выброшенные впустую деньги.

    Бетон набирает необходимую прочность по истечению 28 дней, но ходить по нему можно уже через неделю.  Стоит заметить, что через месяц после заливки бетон резко теряет скорость застывания, однако постепенно делается все прочнее на протяжении многих лет.

    Основные ошибки

    Для того, чтобы ростверк был максимально устойчивым к воздействию любых негативных факторов и исправно выполнял свои функции, при проведении работ следует строго придерживаться технологии, указанной в стандартах. Также следует избегать часто совершаемых ошибок:

    • Не целостная структура опалубки.

    • Сварка непригодной для этого арматуры или арматура слишком маленького диаметра.

    • Утечка бетонного молочка из-за отсутствия полиэтиленового покрытия залитой конструкции.

    • Неверное армирование ростверка свайного фундамента, чертеж выполнен без необходимых расчетов.

    • Слишком большое расстояние между горизонтальными прутьями.

    • Отсутствие гасящей давление на грунт подушки между сваями.

    Предыдущая запись Следующая запись

    zfundament.ru

    Армирование ростверка свайного фундамента: чертеж, расчет, схема

    Армирование ростверка

    Несмотря на то, что свайно-ростверковые фундаменты пользуются популярностью среди застройщиков, это специфическая конструкция основания. Расчет такого основания сделать самостоятельно очень сложно, для этого нужно подключать специалистов, которые имеют опыт работы в этой сфере, а также умеют создавать грамотный чертеж основания с четкими данными о типе ростверка, размеру и материалу свай, а также расстоянии между конструктивными элементами.

    Существует несколько популярных видов фундаментов с ростверком: ленточный, плитный и свайный. Все они отличаются конструкцией, несущими характеристиками и прочностью, используются на различных типах грунтов, поэтому и схема их монтажа существенно отличается. Но единственный элемент, который обеспечивает максимальную несущую нагрузку на

    Схема армирования свайного ростверка.

    основание такого типа – это правильное армирование. И оно должно обязательно быть указано в чертеже, также должен быть произведен расчет арматуры, ее длины и толщины, а также способа соединения прутьев. Соответственно, весь процесс армирования нужно выполнять строго по чертежу, соблюдать все расчеты, чтобы потом фундамент не разрушился через несоблюдение технологии.

    Армирование плитного и монолитного ростверка

    Типичная схема армирования такого типа оснований

    Если нужно сделать армирование монолитного ростверка, тогда укладка горизонтальных поясов делается в два отдельных ряда при расстоянии в 20-30 см. Между поясами нужно предусмотреть продольные линии связи с проволоки или арматуры, места соединения соединить болтовыми зажимами, сварку использовать не рекомендуется через деформацию стали.

    При расчете арматуры берется во внимание количество горизонтальных поясов, а также наличие вертикальных соединительных групп.

    Как правило, вертикали устанавливают с шагом в 20 см, но это правило иногда обходят за счет использования более мощной проволоки.

    В схеме армирования монолитного ростверка всегда предусматриваются такие пояса. Каркас делается пространственным, тут используются вертикальные пучки нарезанной арматуры, но длину подбирают только такую, чтобы прутья не выступали за пределы ростверка.

    Как правило, вертикальные стержни соединяются с горизонтальным поясом также гибкой проволокой. Армирование будет завершено, когда будут уложены и соединены между собой все стержни и тщательно защищен нижний слой. Если все правила и рекомендации соблюдены правильно, тогда можно начинать заливку ростверка бетонным раствором.

    Армирование ленточного ростверка

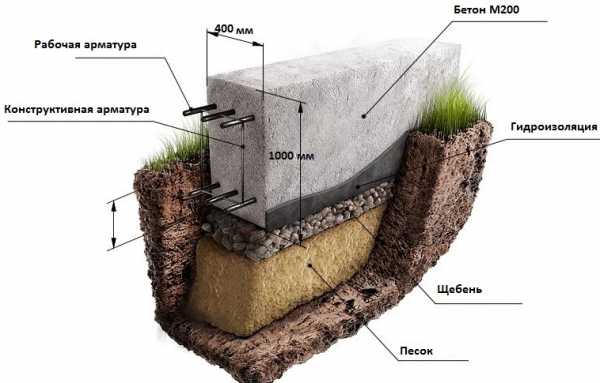

    Принципиальная схема устройства фундамента

    Схема армирования ленточного ростверка практически не отличается от монолитного, ведь  такие основания похожи между собой. Единственное отличие – так монолитный имеет единую армированную плиту под периметром целого здания. А ленточный сооружается по периметру только несущих стен и там армируется. Соответственно, при расчете армирования ленточного фундамента учитывается меньшее количество арматуры, а также используемого бетонного раствора. Единственное отличие – это способ установки опалубки, ведь это двухсторонняя защитная плоскость, которая существенно ограничивает возможности доступа к арматуре. Армирование ленточного ростверка также делается только способом соединения вязальной проволокой, сварка недопустима.

    При разработке чертежа армирования ленточного ростверка сразу учитывается полное отсутствие провисания прутьев, а также вертикальные армирующие пучки. Тем более, что во время заливки бетоном все прутья должны стоять именно в тех местах, где это указано на схеме. Любые смещения недопустимы, поэтому соединение должно быть жестким.

    Единственное различие между ленточным и монолитным ростверком, это способ армирования. В монолитной конструкции соединяются все оголовки, а в ленточной – только соседние конструкции, поэтому расчет ленточного основания выходит дешевле.

    Особенности выполнения работ

    Ключевая проблема, какая возникает при расчете и строительстве фундамента – это неправильный выбор сечения самого ростверка. Нужно всегда учитывать наличие воздушной подушки под плоскостью ростверка, вариант как на рисунке категорически запрещается делать.

    Также некоторые проектировщики, особенно без опыта, могут в схеме совместить элементы плитной и ленточной конструкции. Если зимой возникнет вспучивание почвы, тогда лента фундамента поднимется, а плиты не будут давать это сделать. В результате случится разрыв свай и быстрое разрушение основания.

    Если нужно сделать расчет поперечного сечения ростверка и размера свай, тогда нужно сначала разработать проект дома со спецификациями несущих стен и перекрытий. За счет этих данных проводится расчет допустимых нагрузок на будущее основание, подбирается тип заводский свайных элементов и уже затем подбирается толщина плиты ростверка.

    Если выбор остановлен на ленточном типе основания, тогда толщина ростверка соответствует толщине несущих стен или может быть немного больше за счет утепления и декоративного оформления. Если такое основание строится на площадке с природным уклоном, тогда сразу подбираются сваи различной длины.

    В некоторых случаях уклон площадки слишком большой. В таких случаях использовать сваи очень большой длины не рекомендуется, ведь возможно возникновение горизонтальных разрывов даже посередине сваи. В таких случаях строят ступенчатый фундамент. В такой конструкции предусмотрено углубление опорных стержней на глубину до 25 см, а опора вводится на 5-7 см. при выборе ступеней также определяются сразу с толщиной кладки стены, а также места расположения опор. Тут нужно помнить, что края ступеней не должны опираться на опоры. Поэтому сваи устанавливаются полностью в свободном порядке. Арматура устанавливается на одной плоскости со зданием, также расположение ее должно быть в самих ступенях, а соединение гибкое без элементов сварки.

    Армирование плитного фундамента

    При расчете необходимого количества арматуры, нужно воспользоваться типом и формой будущего основания. Эти характеристики железобетонной основы можно получить, определившись из будущей нагрузкой на фундамент и несущими характеристиками почвы. Тут часто используются ребристые прутья в горизонтальных и вертикальных поясах, это арматура класса А3 с толщиной 10 мм. Но при обустройстве армирующих поясов можно использовать прутья и большей толщины. Ведь чем они толще, тем фундамент получится прочнее. Также проектировщик при расчете должен учесть особенности почвы, тип будущего здания,его высотность и периметр. Если грунт плотный, то степень деформации основания будет меньшей. Если же почва рыхлая, тогда в сваях и в ростверке нужно применять арматуру с диаметром 14-66 мм, или даже большую. А шаг сетки для всех типов армирования составляет 20 см.

    fundamentclub.ru

    Армирование ростверка свайного фундамента чертеж

    Как правильно армировать ростверк свайного фундамента

    Несмотря на то, что свайно-ростверковые фундаменты пользуются популярностью среди застройщиков, это специфическая конструкция основания. Расчет такого основания сделать самостоятельно очень сложно, для этого нужно подключать специалистов, которые имеют опыт работы в этой сфере, а также умеют создавать грамотный чертеж основания с четкими данными о типе ростверка, размеру и материалу свай, а также расстоянии между конструктивными элементами.

    Существует несколько популярных видов фундаментов с ростверком: ленточный, плитный и свайный. Все они отличаются конструкцией, несущими характеристиками и прочностью, используются на различных типах грунтов, поэтому и схема их монтажа существенно отличается. Но единственный элемент, который обеспечивает максимальную несущую нагрузку на

    Схема армирования свайного ростверка.

    основание такого типа – это правильное армирование. И оно должно обязательно быть указано в чертеже, также должен быть произведен расчет арматуры, ее длины и толщины, а также способа соединения прутьев. Соответственно, весь процесс армирования нужно выполнять строго по чертежу, соблюдать все расчеты, чтобы потом фундамент не разрушился через несоблюдение технологии.

    Армирование плитного и монолитного ростверка

    Типичная схема армирования такого типа оснований

    Если нужно сделать армирование монолитного ростверка, тогда укладка горизонтальных поясов делается в два отдельных ряда при расстоянии в 20-30 см. Между поясами нужно предусмотреть продольные линии связи с проволоки или арматуры, места соединения соединить болтовыми зажимами, сварку использовать не рекомендуется через деформацию стали.

    При расчете арматуры берется во внимание количество горизонтальных поясов, а также наличие вертикальных соединительных групп.

    Как правило, вертикали устанавливают с шагом в 20 см, но это правило иногда обходят за счет использования более мощной проволоки.

    В схеме армирования монолитного ростверка всегда предусматриваются такие пояса. Каркас делается пространственным, тут используются вертикальные пучки нарезанной арматуры, но длину подбирают только такую, чтобы прутья не выступали за пределы ростверка.

    Как правило, вертикальные стержни соединяются с горизонтальным поясом также гибкой проволокой. Армирование будет завершено, когда будут уложены и соединены между собой все стержни и тщательно защищен нижний слой. Если все правила и рекомендации соблюдены правильно, тогда можно начинать заливку ростверка бетонным раствором.

    Армирование ленточного ростверка

    Принципиальная схема устройства фундамента

    Схема армирования ленточного ростверка практически не отличается от монолитного, ведь такие основания похожи между собой. Единственное отличие – так монолитный имеет единую армированную плиту под периметром целого здания. А ленточный сооружается по периметру только несущих стен и там армируется. Соответственно, при расчете армирования ленточного фундамента учитывается меньшее количество арматуры, а также используемого бетонного раствора. Единственное отличие – это способ установки опалубки, ведь это двухсторонняя защитная плоскость, которая существенно ограничивает возможности доступа к арматуре. Армирование ленточного ростверка также делается только способом соединения вязальной проволокой, сварка недопустима.

    При разработке чертежа армирования ленточного ростверка сразу учитывается полное отсутствие провисания прутьев, а также вертикальные армирующие пучки. Тем более, что во время заливки бетоном все прутья должны стоять именно в тех местах, где это указано на схеме. Любые смещения недопустимы, поэтому соединение должно быть жестким.

    Единственное различие между ленточным и монолитным ростверком, это способ армирования. В монолитной конструкции соединяются все оголовки, а в ленточной – только соседние конструкции, поэтому расчет ленточного основания выходит дешевле.

    Особенности выполнения работ

    Ключевая проблема, какая возникает при расчете и строительстве фундамента – это неправильный выбор сечения самого ростверка. Нужно всегда учитывать наличие воздушной подушки под плоскостью ростверка, вариант как на рисунке категорически запрещается делать.

    Также некоторые проектировщики, особенно без опыта, могут в схеме совместить элементы плитной и ленточной конструкции. Если зимой возникнет вспучивание почвы, тогда лента фундамента поднимется, а плиты не будут давать это сделать. В результате случится разрыв свай и быстрое разрушение основания.

    Если нужно сделать расчет поперечного сечения ростверка и размера свай, тогда нужно сначала разработать проект дома со спецификациями несущих стен и перекрытий. За счет этих данных проводится расчет допустимых нагрузок на будущее основание, подбирается тип заводский свайных элементов и уже затем подбирается толщина плиты ростверка.

    Если выбор остановлен на ленточном типе основания, тогда толщина ростверка соответствует толщине несущих стен или может быть немного больше за счет утепления и декоративного оформления. Если такое основание строится на площадке с природным уклоном, тогда сразу подбираются сваи различной длины.

    В некоторых случаях уклон площадки слишком большой. В таких случаях использовать сваи очень большой длины не рекомендуется, ведь возможно возникновение горизонтальных разрывов даже посередине сваи. В таких случаях строят ступенчатый фундамент. В такой конструкции предусмотрено углубление опорных стержней на глубину до 25 см, а опора вводится на 5-7 см. при выборе ступеней также определяются сразу с толщиной кладки стены, а также места расположения опор. Тут нужно помнить, что края ступеней не должны опираться на опоры. Поэтому сваи устанавливаются полностью в свободном порядке. Арматура устанавливается на одной плоскости со зданием, также расположение ее должно быть в самих ступенях, а соединение гибкое без элементов сварки.

    Армирование плитного фундамента

    При расчете необходимого количества арматуры, нужно воспользоваться типом и формой будущего основания. Эти характеристики железобетонной основы можно получить, определившись из будущей нагрузкой на фундамент и несущими характеристиками почвы. Тут часто используются ребристые прутья в горизонтальных и вертикальных поясах, это арматура класса А3 с толщиной 10 мм. Но при обустройстве армирующих поясов можно использовать прутья и большей толщины. Ведь чем они толще, тем фундамент получится прочнее. Также проектировщик при расчете должен учесть особенности почвы, тип будущего здания,его высотность и периметр. Если грунт плотный, то степень деформации основания будет меньшей. Если же почва рыхлая, тогда в сваях и в ростверке нужно применять арматуру с диаметром 14-66 мм, или даже большую. А шаг сетки для всех типов армирования составляет 20 см.

    Армирование ростверка свайного фундамента: чертеж, расчет, схема


    Армирование ростверка свайного фундамента: чертеж, расчет, схема. Как правильно подготовить участок под возведения фундамента. Особенности армирования свайного фундамента.

    Источник: fundamentclub.ru

    Армирование ростверка свайного фундамента

    Основание на сваях является универсальной конструкцией для постройки малоэтажных зданий из дерева, кирпича, пенобетона и газобетона на любых видах почвы. Данные базисы применяют для возведения и других застроек, например, заборов. Устойчивость свайных основ во многом зависит от правильно выполненной обвязки, поэтому армирование ростверка свайного фундамента считается одним из самых важных этапов при его возведении.

    Армирование обвязки – виды и функции

    Обвязка являет собой ленточный каркас, который соединяет между собой сваи, стоящие на расстоянии друг от друга. Она выступает в роли опорной платформы, на которой устраиваются сены строения. Благодаря ростверку нагрузка от здания равномерно распределяется на опоры, обеспечивая им стойкость.

    Существует три вида ростверка:

    • Стальной – изготавливается из швеллера или двутавра;
    • Деревянный – из обычного или клееного бруса;
    • Железобетонный (монолитный).

    Именно третий вид обвязки, используемый при постройке массивных зданий, требует выполнения армирования.

    Укрепление железобетонной обвязки арматурными стержнями необходимо, так как бетону, при том, что он является достаточно устойчивым материалом, характерны растяжения и низкое сопротивление нагрузке на изгиб. Арматурные сетки внутри ростверка принимают всю нагрузку на себя, защищая обвязку от деформации и эрозии, продлевая ей этим жизнь.

    Материалы и расчеты

    Армирование обвязки осуществляется посредством установки верхнего и нижнего поясов из арматурных прутьев по периметру ростверка. Пояса изготавливаются из стержней диаметром 1,4-1,6 см (лучше всего брать арматуру класса А3), соединяются они вертикальными и горизонтальными перемычками.

    Перемычки, используемые для соединения, выполняют в виде:

    • Отдельных арматурных прутов, приваренных к поясам. Остановившись на таком варианте, стоит помнить, что стержни-перемычки по типу и диаметру должны соответствовать стержням, используемым для создания поясов.
    • Арматурных стержней, выгнутых в прямоугольные хомуты. Для данного типа перемычек стоит приобрести прутки класса А2, диаметр которых равняется 0,8-1 см. Материал из стеклопластика категорически не подойдет, так как он не гнется. Монтаж прямоугольных хомутов отличается трудоемкостью, но результат того стоит – благодаря минимальному количеству сварки конструкция получается более прочной и долговечной.

    Расчет материалов для армирования ростверка свайного фундамента – очень важная, но достаточно непростая процедура. Чтобы ее облегчить, специалисты рекомендуют обратиться к положениям строительных норм и правил, согласно которым при устройстве каркаса:

    • В поясах используется от 4 стержней, максимальное расстояние между которыми должно равняться 10 см;
    • Максимальное расстояние между вертикальными перемычками может быть 40 см;
    • Расстояние между горизонтальными перемычками должно составлять от 20 см до 30 см;
    • Минимальная толщина защитного пласта бетонной смеси, отвечающего за перераспределение веса на обвязку и защищающего арматуру от влаги, обязана равняться 5 см.

    Выполнение армирования обвязки

    Укладка арматуры производится после того, как была завершена работа над предыдущими этапами возведения свайного основания, среди которых установка свай, их обрезка и монтаж опалубки. Если внутри готовой опалубки выступают арматурные каркасы свай, высота которых равна сечению ростверка, можно приступать к армированию обвязки. На всякий случай перед началом армирования ростверка свайного фундамента стоит еще раз перепроверить чертеж и свериться с проектом.

    Собирая каркас, прутья можно соединять сваркой или связывать при помощи проволоки. Сварка лишает армирование эластичности, поэтому считается, что она пагубно влияет на качество готового ростверка. При этом сварку часто используют при возведении многоэтажных зданий, так что опасения неоправданные.

    Армирование производиться в несколько шагов:

    1. К прутьям арматуры, выступающим из свай, приваривают или привязывают (в зависимости от предпочтений мастера) горизонтальные стержни. Минимальная высота, которую стоит отступить от дна опалубки, должна быть 5 см.
    2. На стержнях с выбранным шагом размещают и приваривают прутья нижнего пояса.
    3. В местах между опорами ставятся соединяющие перемычки – заранее изогнутые хомуты прямоугольной формы.
    4. На внешних гранях прямоугольных хомутов закрепляют детали верхнего арматурного пояса.
    5. Углы и участки прилегания недопустимо армировать перегнутыми прутами. В таких местах укладывают цельные прутья Г-образной или П-образной формы.
    6. Готовый каркас заливают бетоном.

    Армирование обвязки свайного базиса – это серьезная инвестиция в надежность будущего здания. Именно армирование добавляет конструкции прочности и усиливает ее стойкость к нагрузкам. Стоит помнить, что перед укладкой арматуры нужно сделать точные расчеты, изучить технологию монтажа и только после этого браться за работу.

    Армирование ростверка свайного фундамента — схема и чертежи (видео)


    Устойчивость свайных основ во многом зависит от правильно выполненной обвязки, поэтому армирование ростверка свайного фундамента считается одним из самых важных этапов при его возведении.

    Источник: stroimtovarishi.ru

    postroifundament.ru

    Армирование ростверка свайного фундамента — ЗАФФХОЗ

    Зачастую при возведении дома  применяется свайный тип фундамента.  Причем актуальность  и популярность армирования ростверка  свайного фундамента не вызывает сегодня никаких сомнений.  В данной статье разберемся в основных важнейших этапах, характеристиках и особенностях этого направления.

    В каких случаях целесообразно использование свайного фундамента

    Прежде всего,  такой тип фундамента становится актуальным в случае строительства на пучинистых, а также  слабых грунтах. Также такой вариант станет наилучшим тогда, когда на строительной площадке очевидны существенные перепады высоты либо имеются грунтовые воды.  Помимо этого, возведение такого фундамента становится необходимостью  при возведении дома в областях вечной мерзлоты.

    Что в целом  представляет собой ростверк и процесс его армирования?

    В описанных выше случаях могут использоваться разноплановые сваи. Они могут отличаться  касательно:

    • Применяемого для их изготовления материала;
    • Способа их погружения в грунт.

    Ростверк является тем связующим элементом, который объединяет их в единую прочную и цельную конструкцию.

    Армирование свайного фундамента, в свою очередь, выполняется с целью  придания требуемой прочности ростверку. Для этого должен составляться предварительный чертеж и должны выполняться  все важнейшие расчеты, касающиеся предстоящих нагрузок в процессе эксплуатации строения.

    Какие особенности характерны для устройства ростверка.

    1. Нормой для ростверков является наличие так называемого изгибающего момента в вертикальной плоскости. Ведь он представляет собой уложенные на сваи балки. В то же самое время пролет, который располагается между опорами,  восприимчив к весу различных  частей здания,  а также к  другим нагрузкам. Он как бы расположен в подвешенном состоянии в воздухе. По этой причине и появляется прогиб;
    2. Ростверк полностью исключает всякое воздействие со стороны грунта. Поэтому можно довольно просто спрогнозировать возникновение в нем напряжения. К примеру, нижняя часть поперечного сечения во всех случаях оказывается растянутой в пролетах, находящихся  между сваями. Верхняя же – в зонах, где конструкция опирается на сваи.

    Эти особенности ростверка имеют определяющее значение  в процессе составления схемы армирования ростверка свайного фундамента.  Неудивительно, что  большое внимание уделяется повышению мощности нижнего пояса устанавливаемого арматурного каркаса в  участках между сваями.  В то же самое время, важным остается усиление верхнего пояса в точках опоры.

    Схема армирования ростверка свайного фундамента

    Также следует помнить, что перед тем, как приступить к монтажу ростверка и его армированию, необходимо грамотно и четко  определить требуемый тип свайного фундамента и общее количество необходимых свай.

    Их должно быть минимум 4 из  того расчета, что в случае каждого угла будет устраиваться собственная свая. Именно на такой фундамент свайного типа в последующем будет выполняться укладка ростверка. Причем он может иметь форму сплошной плиты либо может быть ленточного типа.

    Схема ленточно свайного фундамента

    Как грамотно выбрать материалы для арматурного каркаса и определить его параметры

    Для того, чтобы грамотно вычислить требуемый диаметр применяемой арматуры, а также  необходимые параметры каркаса, требуется грамотно выполнить расчет с обязательным учетом временных и постоянных нагрузок.

    Рассмотрим важнейшие аспекты подробнее:

    • Прежде всего, необходимо максимально точно  и четко определить состав имеющегося грунта, располагаемого на строительной площадке.  С особой ответственностью стоит подойти к  глубине, на которой  собственно и планируется обустройство фундамента. Почему это так важно?  Эти моменты несут немаловажное значение для  расчета длины свай, а  также планирования их конструктивных особенностей. Кроме того,  немаловажными эти моменты станут для планирования обустройства фундамента.
    • Также необходимо грамотно выполнить расчеты несущей способности устанавливаемой будущей сваи.
    • Требуется определить возможные нагрузки, которые могут оказывать влияние не только на сваи, но  и на грунт.
    • С целью получения общего веса будущей постройки требуется суммировать вместе не только её вес, но и вес планируемых перекрытий и кровли.
    • Полезным станет учет возможных природных нагрузок (к примеру, массы людей, находящихся в доме, снега, разнопланового оборудования, а также мебели).

    Все дальнейшие расчеты должны выполняться с обязательным учетом общей площади   строения.

    В целом,  в наиболее частых случаях  ростверк  выбирают в случае  построек с площадью не меньше 300 квадратных метров. Причем рассчитывать армирование свайно ростверкого фундамента должен  строительный инженер, который отлично владеет знаниями и навыками касательно железобетонных конструкций.

    После того, как происходит расчет  фундамента строения (с определением необходимого количества свай, а также  расстояния между ними,  глубины монтажа),  должна составляться соответствующая схема, а также чертеж.

    Рассмотрим типовые решения  и правила, которых рекомендуется придерживаться:

    1. Несколько стержней арматуры класса АIII продольного типа (диаметр — 20 мм) и выше должны укладываться в растянутых зонах  устанавливаемого ростверка;
    2. Арматуру с диаметром от 8 до 15 мм располагают в сжатом поясе. Шаг между стержнями продольной (рабочей) арматуры должен составлять от 80 до 100 мм;
    3. С целью восприятия поперечных растягивающих усилий, а также с целью объединения арматуры продольного типа в единый каркас, выполняют крепеж к ней поперечных стержней. В таком случае используют гладкую арматуру класса АI с диаметром 6-8 мм.  Причем расстояние между ними должно составлять не меньше 250 мм. Однако обычно оно составляет 3/8 от имеющейся  высоты сечения ростверка.

    В случае, когда ростверк превышает 150 мм, в имеющемся  арматурном каркасе необходимо установить вертикальные стержни. Причем шаг должен соответствовать шагу поперечной арматуры.

    В целом, зачастую вместо отдельных поперечных и продольных стержней применяют хомуты. Они представляют собой детали арматуры в форме перевернутой литеры «П» либо в форме замкнутого прямоугольника.

    Советы по выбору свай  для фундамента

    Специалисты рекомендуют выбирать  винтовые либо буронабивные сваи для дома. Причем винтовой вариант привлекает многих  своей выгодностью. Ведь для обустройства таких свай не требуется применение специальной техники.

    Армирование ростверка

    В процессе выполнения работ по устройству фундамента для постройки с ростверком  в обязательном порядке  осуществляют грамотное армирование конструкции.

    Для чего армируют сваи? Для того, чтобы гарантировать им требуемую прочность.

    С какой целью  выполняют армирование ростверка?  С целью максимального увеличения его возможной  несущей способности.

    Причем та часть арматуры, которая имеет свойство выступать  из свайной конструкции, будет применяться в роли соединительного элемента непосредственно между самим  ростверком и  сваей.

    Крепление, в свою очередь, в большинстве случаев выполняют  с использованием сварки.

    С целью выполнения армирования требуется составить предварительный чертеж. Помимо этого,  важной является и схема армирования.

    Схема ростверка ленточного фундамента

    Не стоит забывать о том, что элементы ростверка, с которыми не будет выполнено грамотное армирование, не смогут выдержать нагрузок в процессе возведения перекрытий дома, а также его стен.

    Для этих целей рекомендуют применять арматуру со следующим  диаметром сечения – 10-14 мм.

    1. В случае монтажа ленточных ростверков арматурный каркас необходимо делать из двух отдельных поясов. Причем они должны быть максимально жестко связанными между собой с использованием вертикальных стержней, выполненных их металла (с требуемым диаметром сечения – до 8 мм). Почему актуален именно такой диаметр? Это происходит потому, что данные металлические прутья фактически не подлежат нагрузке. Их главная роль —  придавать каркасу необходимую форму.

    Ленточный фундамент

    Требуемое условие – каждый пояс должен включать не менее двух прутьев.  Причем пояса должны связываться между собой  с использованием стержней, которые располагаются горизонтально и связываются с помощью  так называемой вязальной проволоки.

    При выполнении арматурных каркасов для фундаментов с ростверком в рамках промышленных предприятий с целью крепления поперечных соединений применяют сварочные аппараты.

    Но при этом поперечные круги или же  квадраты с  прутьями  продольного плана соединяются только с использованием метода вязания.

    2.В случае монтажа основания в форме сплошной монолитной плиты, схема армирования  останется такой же, как у фундаментов ленточного типа.

    В таком случае верхний пояс каркаса выполняют  в форме  своеобразной сетки из арматуры, которая имеет диаметр сечения в 10-14 мм. С целью же обустройства вертикальных стержней  используют  арматуру с более маленьким диаметром.

    Возможные варианты конструкции ростверков

    В зависимости от конструктивных особенностей ростверки могут быть низкими либо высокими.  Независимо от типа конструкции применяется одинаковый принцип армирования ростверка свайного фундамента.

    • В случае, когда предполагается возведение основания так называемого загубленного типа, его нижнюю часть располагают на едином уровне с грунтом.  Однако в некоторых случаях можно  допустить  его опускание вплоть  до нескольких сантиметров ниже.
    • Для грамотной организации траншеи между сваями требуется изготовить подушки из утрамбованного щебня и песка.
    • После этого выполняется непосредственный монтаж опалубки, а также сборка арматурного каркаса.
    • Арматурный каркас, в свою очередь, необходимо жестким образом связать симеющимися  оголовками свай. Причем необходимо не доходить до стенок установленной опалубки приблизительно на 5 см.
    • После перечисленных выше шагов можно переходить к заливке фундамента бетоном.

    Однако стоит иметь в виду, что такой вариант ростверка станет возможным  в случае возведения постройки на не пучинном грунте.  В иных случаях  важным условием станет монтаж более высокого ростверка с предельным вниманием к армированию конструкции.

    Способы вязки арматуры

    Рассмотрим подробнее, как вязать арматуру для свайного фундамента.

    Наиболее часто встречаемый способ – связывание арматуры  с использованием специальной проволоки.  Со своей стороны, электросварка применяется достаточно редко (только в случае арматуры, которая обладает в маркировке  литерой «С»).  Соединение сваркой обычной арматуры недопустимо. Ведь по причине  воздействия высоких температур она может потерять свою прочность.

    С целью вязания арматуры используют только отожженную  проволоку круглой формы с диаметром 1 мм. Ведь необожженная продукция обладает меньшей пластичностью и имеет свойство плохо гнуться.

    Для ускорения процесса вязки используют специальный пистолет, который укомплектован аккумулятором.  Однако приобретать его логично только в случае необходимости выполнения большого спектра работ. Помимо этого, многие ценят его за удобство работы с  вязкой арматуры в   разнообразных труднодоступных местах.

    В  целом армирование свайно ростверкового  фундамента  выполняют зачастую с использованием иного инструмента – специального крючка.  Причем профессионалы зачастую сами делают их, однако для разового выполнения работ полезным станет и покупной вариант.

    На современном этапе  при желании можно приобрести винтовые (полуавтоматические), а также обычные крючки.

    Схема вязки арматуры

    Причем винтовые варианты помогают ускорить процесс армирования . В то же самое время, по причине конструкционных особенностей, после затягивания они могут оставлять достаточно длинные свободные концы  используемой проволоки. Поэтому они имеют свойство  выступать  из бетона  и начинают довольно быстро ржаветь.

    Какие виды узлов считают самыми простыми и удобными?  Так называемые «две петли» или «петля».  Петля применяется с целью соединения арматуры внахлест, две петли  —  в случае стыковых соединений.  На практике зачастую происходит использование петли не только в случае нахлесточных соединений, но и в случае угловых.

    Не следует забывать, что завершающим этапом монтажа требуемого арматурного каркаса должно стать устранение бобышек, на которых происходила установка рабочей арматуры нижнего пояса.  После этого этапа каркас оказывается подвешенным на проволоке, которая обвивает верхние перемычки опалубки. После этих операций можно приступать непосредственно к заливке бетона.

    Понятно, что армирование ростверка свайного фундамента представляет собой довольно  сложный многогранный процесс, который требует продуманного и грамотного подхода. Надеемся, что хитрости и  советы в данной статье помогут Вам выполнить все работы четко и легко.

    zaffhoz.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
