Армирование ростверка свайного фундамента: чертежи, схемы, советы

Достаточно часто строящийся дом возводят на свайном типе фундамента, в этом случае приобретает актуальность армирование ростверка свайного типа фундамента.

Тип свайного фундамента просто необходим в том случае, когда строительные работы ведутся на слабых и пучинистых грунтах, на строительной площадке наблюдаются большие перепады высоты почвы или есть грунтовые воды.

Кроме этого, свайный фундамент является единственным решением, если возведение дома запланировано в районах вечной мерзлоты, а также во многих других случаях.

Вообще, для этих целей используются сваи, различающиеся между собой как по способу погружения в грунт, так и по используемому для их изготовления материалу.

Объединяет их то, что в единую цельную и прочную конструкцию их связывает именно ростверк.

В свою очередь, для придания прочности самому ростверку следует обязательно провести его армирование, предварительно сделав чертеж и произведя расчет всех предполагаемых нагрузок при последующей эксплуатации частного дома.

Основные особенности ростверка

Непосредственно перед тем, как перейти к обустройству самого ростверка, а соответственно, и к его армированию, необходимо определиться с типом свайного фундамента и количеством самих свай.

Их минимальное количество может составлять от четырех штук из расчета, что для каждого угла будет устроена своя свая.

Именно на такой фундамент свайного типа впоследствии будет производиться укладка и самого ростверка. Он может быть в виде единой сплошной плиты или ленточного типа.

Вообще, основное предназначение ростверка фундамента — это связать между собой в единое целое все части фундамента свайного типа для равномерного распределения нагрузки.

В том случае, когда в качестве ростверка используются бетонные балки, он напоминает фундамент ленточного типа, однако разница состоит в том, что лента ростверка никогда не заглубляется в грунт.

Связано это в первую очередь с тем, что в сильные морозы грунт имеет свойство выпирать, а это, в свою очередь, может привести к нарушению целостности самого ростверка как ленточного типа, так и сплошной плиты.

Устройство ростверка фундамента может быть различным.

Так, он может быть выполнен из прочного бетона и иметь арматурный каркас, также бывает сборным из различных элементов, изготовленных на заводе, и комбинированным.

Производить соединение свай с различными элементами самого ростверка можно при помощи обыкновенной сварки, а также монолитными участками.

Обустраивая фундамент для дома свайного типа, для ростверка можно использовать самые разные материалы.

Если предполагается фундамент ленточного типа, то ростверк можно сделать из металлических швеллеров или двутавров.

Однако, даже несмотря на то, что расчет такого ленточного типа фундамента показывает его высокую надежность, в экономическом плане он не выгоден и обойдется достаточно дорого.

В этом случае, наиболее предпочтительным будет ростверк, устроенный в виде монолитной конструкции из бетона, в котором произведено соответствующее армирование.

Расчет фундамента с ростверком

Для того чтобы произвести правильный расчет фундамента данного типа, прежде всего необходимо максимально точно определить состав грунта на строительной площадке, особенно на той глубине, на которой планируется обустраивать сам фундамент.

Это необходимо в первую очередь для того, чтобы сделать расчет дины свай, спланировать их конструкцию, а также расстояние между сваями в отдельности.

Видео:

Также осуществляется расчет и несущей способности будущей сваи.

Производя расчет свайного фундамента с ростверком, необходимо также определить и предполагаемые нагрузки, которые будет оказывать дом непосредственно на сами сваи, а также на грунт.

Для того чтобы получить расчет общего веса будущего строения, необходимо сложить вместе не только его вес, но и вес кровли и перекрытий.

Также учитываются природные нагрузки, такие как, например, снег, масса людей в доме, различное оборудование и мебель.

Все последующие расчеты производятся с обязательным учетом общей площади всего дома.

В большинстве случаев фундамент с ростверком обустраивается для тех строений, площадь которых будет составлять не менее трехсот квадратных метров.

Как правило, необходимый расчет осуществляют специалисты, так как есть множество различных тонкостей и нюансов.

После того как будет произведен необходимый расчет фундамента дома, на основании которого определится количество свай, расстояние между ними и глубина их монтажа, должна быть составлена соответствующая схема и чертеж.

Сваи для дома рекомендуется делать либо буронабивными, либо винтовыми.

Следует отметить, что винтовые сваи более выгодны в экономическом плане и их можно обустроить без привлечения спецтехники.

При проведении работ по устройству фундамента для дома с ростверком, обязательно должно быть произведено армирование конструкции, как для ленточного типа, так и для сплошной монолитной плиты.

Армирование ростверка

В любом случае, фундамент свайного типа должен быть в обязательном порядке армированным. Сами сваи армируют в первую очередь для того, чтобы придать им соответствующей прочности.

В свою очередь армирование ростверка производится для максимального увеличения его несущей способности.

Та часть арматуры, которая будет выступать из свайной конструкции, будет использована в качестве соединительного элемента между самой сваей и ростверком.

Само скрепление, как правило, осуществляется при помощи сварки.

Для проведения армирования необходимо использовать предварительно составленный чертеж, кроме этого, должна быть перед глазами и непосредственно схема армирования.

Следует помнить, что те элементы ростверка, на которых не будет произведено соответствующее армирование, просто не выдержат нагрузок при возведении стен и перекрытий дома.

Для этих целей рекомендуется использовать арматуру с диаметром сечения от 10 до 14 миллиметров.

В том случае, когда монтируются ленточные ростверки, сам арматурный каркас следует сделать из двух отдельных поясов.

Между собой они должны быть жестко связаны при помощи вертикальных стержней из металла с диаметром сечения до восьми миллиметров.

Такой диаметр выбирается ввиду того, что эти металлические прутья практически не подвергаются нагрузке, а предназначены главным образом для того, чтобы придать соответствующую форму каркасу.

Обязательным условием является то, что каждый пояс должен состоять не менее, чем из двух прутьев.

Между собой пояса связываются при помощи стержней, расположенных в горизонтальном положении и связанных обыкновенной вязальной проволокой.

При производстве арматурных каркасов для фундаментов с ростверком на промышленных предприятиях для крепления поперечных соединений используют сварочные аппараты.

Однако непосредственно поперечные круги или квадраты с продольными прутьями соединяются исключительно методом вязания.

Видео:

Если предполагается устройство снования в виде сплошной монолитной плиты, то схема армирования остается точно такой же, как и в фундаментах ленточного типа.

В этом случае верхний пояс каркаса выполняется в виде сетки из арматуры с диаметром сечения от 10 до 14 миллиметров, а для обустройства вертикальных стержней используется арматура с меньшим диаметром.

На стоимость самого фундамента главным образом влияет количество бетона и арматуры, которые используются для его обустройства.

Кроме этого, в стоимость включаются пиломатериалы, которые необходимы для возведения опалубки. В зависимости от своей конструкции, ростверки могут быть высокими или низкими.

Однако вне зависимости от типа выбранной конструкции принцип армирования ростверка остается неизменным.

В том случае, когда предполагается основание загубленного типа, его нижняя часть должна находиться на одном уровне с грунтом.

В некоторых случаях возможно его опускание на несколько сантиметров ниже.

Между сваями необходимо устроить траншеи, в которых из тщательно утрамбованных песка и щебня делаются соответствующие подушки.

Далее производится монтаж опалубки и собирается арматурный каркас.

Этот арматурный каркас должен быть жестко связан с оголовками свай и не доходить до стенок установленной опалубки примерно на пять сантиметров.

Только после этого производится заливка бетоном самого фундамента. Следует отметить, что такой ростверк возможен, только если дом возводится на непучинистом грунте.

Во всех остальных случаях необходимо обустраивать высокие ростверки, при этом также следует уделить особое внимание армированию всей конструкции.

stoydiz.ru

Армирование ростверка нужно выполнять точно по проекту (фото)

Ростверк — это устройство, которое выполняет равномерное распределение нагрузки дома на столбы или сваи фундамента.

Схема армирования ленточного ростверка.

Есть 3 наиболее популярных видов ростверка: это ленточный, плитный и свайный. Армирование ростверка необходимо выполнять точно по проекту, который необходимо составить предварительно. В нем следует произвести предварительный расчет и анализ фундамента будущего дома. Потому что, пренебрегая этими данными, можно ошибиться в основании, что приведет к нежелательным и необратимым последствиям.

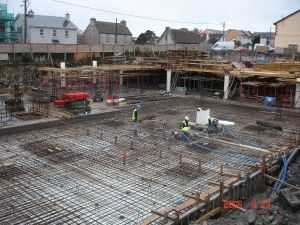

Процесс армирования плитного и монолитного ростверка

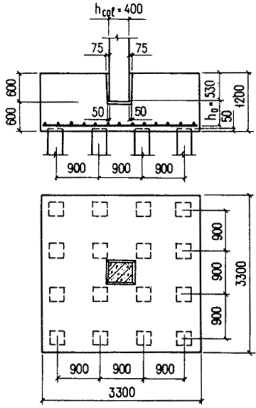

Схема армирования стаканной части ростверка: 1 — сетки поперечного армирования; 2 — пространственный каркас; 3 — сетки косвенного армирования.

Когда делается армирование монолитного ростверка, надо обязательно произвести укладку 2 слоев горизонтальных сеток, а между ними сделать защитный слой. Арматурные прутья необходимо устанавливать на расстоянии (шаг) 200 мм. Сами соединения нельзя сваривать, потому что их нагрев ведет к потере прочности металла. Поэтому для арматурных соединений надо использовать вязальную проволоку, которую связывают специальными крючками. Арматурный каркас следует делать пространственным, для этого используют «вертикальные дистанции», которые делаются из нарезанных кусков арматуры. Эти отрезки делают не очень длинными, для того чтобы получившееся соединение обладало достаточным запасом прочности и устойчивости.

Вертикальный выпуск из свай фундамента нужно обязательно связать с горизонтальными стержнями. Делается это тоже при помощи вязальной проволоки. Армирование можно считать завершенным только тогда, когда в опалубку будут уложены все стержни, и они нигде не будут проседать при давлении на них. После этого необходимо проверить защитный слой в нижних участках соединений.

Убедившись в надежности конструкции, можно начинать процесс ее бетонирования.

Вернуться к оглавлению

Процесс армирования ленточного ростверка

Схема пирога стены.

Армирование ленточного ростверка по технологии практически ничем не отличается и похоже на армирование плитного. Различия будут заключаться в установленной опалубке, потому что она будет существенно ограничивать зону работы. В пределах самой опалубки надо обязательно выдерживать слои защиты со всех сторон. Производить соединение самой арматуры нужно тоже при помощи вязальной проволоки. Стержни необходимо укладывать внахлест. Величина нахлестов должна быть равна или быть немного больше, чем 50 диаметров используемых стержней.

Чтобы сделать правильно армирование, надо помнить, что прутья, которые будут укладываться в горизонтальном положении, не должны провисать. В тот момент, когда будет происходить бетонная заливка, прутья должны обязательно занимать то положение, которое оговорено в проекте. В ленточном фундаменте нужно правильно разместить вертикальные стержни, т.к. они обеспечат жесткость стержней. Поэтому их наличие в ленточном фундаменте обязательно.

Основное различие между плитным и ленточным ростверками состоит в том, что при первом варианте соединяются сразу все оголовки. При ленточном варианте ростверком соединяются только соседние конструкции.

Если вы армируете ростверк со свайным фундаментом, то делаться это может из разных материалов. Материал, из которого изготовлены сваи — в основном бетон. Процесс армирования ростверка свайного фундамента — дело довольно несложное. Для свайного фундамента необходимо подготовить арматурные прутья, диаметр которых должен составлять 1,0-1,5 см. Чтобы сваи, высота которых может составлять 2 метра, связать между собой, арматуру следует размещать на расстоянии 45-55 см друг от друга. Каркас из арматуры для свайного фундамента необходимо сделать так, чтобы выступы вертикальных прутов были 15-20 см. К ним и надо будет его привязать.

Вернуться к оглавлению

Особенности производства работ

Схема ленточно-свайного фундамента.

Основная проблема, возникающая при строительстве и расчете фундамента, стоит в выборе поперечного сечения самого ростверка. Необходимо обязательно учитывать тот факт, что под ленточным ростверком должен быть сделан воздушный зазор, размер которого должен быть не меньше 15 см. Очень часто при строительстве может возникнуть желание совмещения плитной и ленточной конструкции. Это может в будущем привести к печальным последствиям, а именно: когда зимой произойдет промерзание грунта, лента фундамента будет подниматься, а плиты будут препятствовать этому. Что приведет к разрыву опор, а это вызовет в дальнейшем разрушение всего фундамента, а потом и разрушение дома.

Чтобы определиться с размером поперечного сечения ростверка, сначала нужно сделать проект дома: определиться с толщиной возводимых стен, с видом самого строения (этажность). Нужно узнать уклон строительной площадки и вид грунта. Если будет использоваться ленточный фундамент, он должен совпадать с толщиной самой стены дома. При этом надо учитывать утепление стены и ее отделку. Если на строительной площадке имеется уклон, то нужно сразу принять во внимание, что ленточный фундамент будет иметь разную высоту по всей своей длине.

Если уклон строительной площадки очень большой, то ростверк можно сделать ступенчатой конструкции. При этом опорные стержни нужно заглубить не меньше чем на 20-25 см. Опору нужно в него ввести на 5-7 см. При выборе высоты ступеней надо обязательно определиться с толщиной кладки стены. Ступени не должны зависеть от расположения самих опор, их расположение должно быть свободно. Когда будет производиться строительство стены в самом месте ступени, нужно обязательно проложить стержни, чтобы исключить появление трещин. Расположение этой арматуры должно быть в одной плоскости со строением и только в месте ступеней.

Вернуться к оглавлению

Расчет армирования плитного фундамента

Схема фундаментной сваи.

Чтобы рассчитать количество арматуры, нужно руководствоваться типом и формой фундамента. Их можно определить, исходя из нагрузки на фундамент и несущей способности грунта. Как пример, можно сделать расчет арматуры для дома, размер которого составляет 6х10 м и имеет 2 внутренние стены.

Будут использоваться стержни, которые имеют ребристую поверхность. Таким требованиям отвечает арматура класса А3. Толщину арматуры взяли диаметром 10 мм. Нужно помнить тот факт, что чем толще стержни, тем прочнее будет фундамент. Толщину арматурного прута необходимо подбирать с учетом массы дома и типа грунта, на котором он расположен. Если грунт, на котором будет располагаться будущее строение, довольно плотный и его несущая способность высокая, то деформация фундамента будет меньше. При постройке щитового, каркасного или легкого деревянного дома, где будет иметься грунт, у которого будет несущая способность хорошей, можно будет применить стержни диаметром 10 мм. Если же будут использоваться плитный фундамент и грунт со слабой несущей способностью, то в этом случае нужно использовать арматуру, диаметр которой составляет 14-16 мм. Шаг сетки каркаса из арматуры делают 20 см (0,2 м). Расчет количества будет выглядеть следующим образом:

((10/0,2)+1) = 51 шт. прутков по 10 м.

((6/0,2)+1) = 31 шт. прутков по 6 м.

51 + 31 = 82 шт. прутков.

Схема опалубки для сваи.

Так как фундамент плитный, то в нем используется 2 армированных пояса: нижний и верхний. В нем нужно удвоить количество прутов. Получается 164 прута, из них 102 шт. длиной по 10 м и 62 шт. длиной по 6 м. В итоге получается:

102 * 10 = 1020 м.

62 * 6 = 372 мм.

1020 + 372 = 1392 м.

Нижнюю сетку стержней нужно соединить между собой. Соединения делаются в месте пересечения поперечных и продольных прутов. Рассчитывается количество соединений:

51 * 31 = 1581 соединение.

Если используется плита, толщиной 200 мм. И расстояние поверхности плиты до каркаса 50 мм, то 200 — 50 — 50 = 100 мм или 0,1 м.

1581 * 0,1 = 158, м.

158,1 + 1392 = 1550,1 м. — необходимое количество стержней для плитного фундамента.

Рассчитывается вязальная проволока:

51 * 31 * 2 = 3162 соединения.

Соединять нужно вдвое сложенной вязальной проволокой. Длина куска проволоки -15 см. Умножается на 2, получается 30 см. Количество вязок в местах соединений умножается на количество соединений и получается 6324 шт.

6324 * 0,3 = 1897,2 м проволоки.

Вернуться к оглавлению

Расчет для ленточного и столбчатого фундаментов

Схема армирования углов ленточного фундамента.

Продольные пруты нужно использовать А3 класса, а поперечные — класса А1. Ширина фундамента 600 мм, или 60 см. Рассчитывается длина фундамента. Дом имеет 2 внутренних стороны:

(6 + 10) * 3 =48 м.

При использовании 6 прутов, получается:

6 * 48 = 288 м.

Шаг делают равным 50 см. А высота фундамента составляет 0,19 м. Отступ прутов от фундамента при использовании 6 мм арматуры получится:

(190 — 10)*3 + (60 — 10)*2 = 640 см.

Количество соединений равно: (48/0,5) + 1 = 97

64 * 97 620,8 м.

Вязка стержней будет в 12 местах:

12 * 0,3 * 97 = 349,2 м.

Для столбчатого фундамента используется 6 мм арматура А3 класса для горизонтальных прутков. Для столбов используется 12-тимиллиметровые стержни, 4 шт. Связываются вертикальные стержни на расстоянии 20 см. по высоте столба — 2 м и диаметром 40 см в 4 местах.

4 * 2 = 8 м ребристых стержней,

4 * 4 * 0,2 = 3,2 м гладких стержней.

На 48 столбов надо:

48 * 8 = 384 м.

48 * 3,2 = 153,6 м.

Проволокой вяжется 4 вертикальных к 4 горизонтальным:

4 * 4 * 0,3 = 4,8

4,8 * 48 = 230,4 м.


moifundament.ru

Армирование ростверка свайного фундамента | Ремонт дома

Свайный фундамент — универсальное основание для строительства кирпичных (об армировании кирпичной кладки — читаем отдельно), деревянных, газобетонных (про армирование газобетона — читаем отдельно) и пенобетонных малоэтажных домов в любых грунтовых условиях. Такие основания применяются и для других конструкций (к примеру — заборов, колонн). Прочность и надежность свайного фундамента непосредственно зависит ростверка, о технологии армирования которого мы поговорим в данной статье.

Вы узнаете, зачем необходимо армирование свайно-ростверкового фундамента, какие материалы для этого используются и как выполняется сам процесс. Будут приведены схемы и чертежи, объясняющие все нюансы армирования монолитного ростверка.

1 Какие функции выполняет ростверк и зачем нужно его армирование?

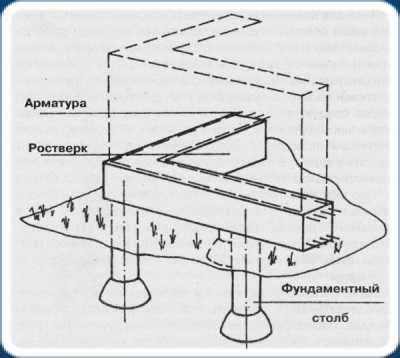

Ростверк представляет собой ленточную конструкцию (о том, как армируют обычный ленточный фундамент — читаем отдельно), соединяющую отдельно стоящие сваи между собой. За счет обвязки опоры получают дополнительную пространственную жесткость и устойчивость к опрокидывающим нагрузкам. Также ростверк выступает в качестве опорной поверхности, на которой возводятся стены здания.

Читайте также: что такое анкеровка арматуры, и зачем она необходима?

Существует несколько разновидностей обвязки по материалу изготовления — стальная (из швеллера либо двутавра) деревянная (из бруса) и железобетонная. Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки.

Потребность в укреплении монолитного ростверка арматурой обуславливается тем, что бетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом ему свойственно слабое сопротивление к нагрузкам на изгиб и растяжения, которые могут стать причиной его деформации.

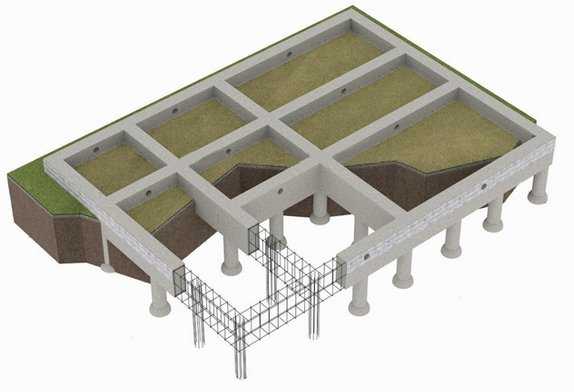

Схема свайно-ростверкового фундамента

Размещенный внутри монолитного ростверка армокаркас воспринимает на себя вышеуказанные нагрузки, предотвращая риск его разрушения, что значительно увеличивает надежность и долговечность конструкции. Армирование необходимо не только при монтаже свайно-ростверкого фундамента, но и в столбчатом основании, которое имеет схожую конфигурацию.

Читайте также: какой сеткой делается армирование стяжки пола?

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные. Забивные сваи представляют собой конструкции заводского изготовления, которые по завершению монтажа с помощью копровой техники обрезаются специальной гидравлической сваерезкой.

После обрезки оголяется арматура на торцевой части сваи, которая впоследствии связывается с каркасом монолитного ростверка. При монтаже буронабивных опор их армокаркас делается так, чтоб над бетонным телом сваи находились выступы арматуры высотой 30-40 см.

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры (верхнего и нижнего), соединенных между собой горизонтальными и вертикальными перемычками.

Продольные пояса выполняются из прутьев арматуры класса А3 (горячекатаный профиль рифленого типа), диаметр которой составляет 13-16 мм. Использовать стеклопластиковую арматуру можно, что подтверждают отзывы о успешной эксплуатации таких свайно-ростверковых фундаментов на специализированных форумах.

Соединяющие вертикальные и горизонтальные перемычки могут выполняться в двух вариантах — в виде отдельных прутков приваренной к продольных поясам арматуры (схема демонстрирует конфигурацию). В таком случае необходимо использовать стержни аналогичного типоразмера, что и при обустройстве продольного пояса.

Чертеж соединения поясов отдельными перемычками

Также каркас может соединяться перемычками из выгнутой в хомуты прямоугольной формы арматуры (нижеприведенная схема). При таком подходе используются гладкие стержни класса А2 (диаметр 8-10 мм). Гнутые хомуты трудоемки в монтаже, однако они за счет меньшего количества сварных швов они более надежны и долговечны. Стеклопластиковая арматура, не подлежащая гибке, для создания хомутов не применяется.

Чертеж соединения поясов хомутами

Согласно положениям СНиП №2.03.01 «Пособие по проектированию и обустройству свайно-ростверковых фундаментов», при монтаже армокаркаса необходимо соблюдать следующий шаг между составляющими элементами:

  • количество стержней в продольных поясах — минимум 4, расстояние между ними — до 10 см;
  • шаг между поперечными перемычками продольного пояса — 20-30 см;
  • шаг между вертикальными соединяющими перемычками — до 40 см;
  • защитный слой бетона — минимум 5 см.

Защитный слой представляет собой расстояние между крайними контурами армокаркаса и стенками бетонного тела монолитного ростверка. Если защитный слой не будет иметь требуемую толщину возникнет две проблемы — каркас не сможет правильно перераспределять действующие на ростверк нагрузки и арматура будет чрезмерно подвержена коррозии под воздействием влаги, проникающей в микропоры бетона.

Пластиковая подставка под арматуру

Чтобы сделать защитный слой по нижней грани ростверка используются специальные пластиковые подставки-грибки, которые поднимают арматуру над опалубкой. Применение в данных целях кусков кирпича не допускается.

В качестве примера приводим расчет количества арматуры для монолитного ростверка периметром 8*6 м. Используем условные габариты обвязки 40*40 см. Армокаркас под такую обвязку будет состоять из двух продольных поясов по 3 стержня А3 диаметр 14 мм в каждом (шаг между прутьями 10 см, по 5 см с каждой стороны съедает защитный слой бетона). Пояса соединяются перемычками из арматуры А1 диаметр 11 мм, расположенных с шагом в 20 см.

Расчет выполняется по следующему алгоритму:

  1. Определяем общую длину прутьев в верхнем продольном поясе. Для этого: а) определяем периметр ростверка: 8+8+6+6 = 30 м; б) делаем расчет длины 3-ех стержней: 3*30 = 90 м; в) рассчитываем длину арматуры А3 на оба пояса: 90*2 = 180 м.
  2. Для соединения прутьев продольного пояса нам потребуются перемычки длиной 30 см, которые будут расположены с шагом 20 см. Выполняем расчет их количество на оба контура ростверка: 2*(30/0.2) = 300 шт, после чего рассчитываем общую длину поперечных перемычек: 300*0,3 = 100 м.
  3. Осталось произвести расчет длины вертикальных перемычек, соединяющих верхний и нижний контуры каркаса между собой. Но поскольку в примере рассчитывается прямоугольный ростверк, их количество и длина будет идентичной поперечным перемычкам. Если же используется ростверк прямоугольной конфигурации, расчет выполняется по указанной в пункте №2 формуле.

В итоге расчет нам показал, что армирование ростверка требует 180 м арматуры класса А3 и 200 м (100+100) стержней А2 диаметром 11 мм. Также может потребоваться расчет вязальной проволоки, если вы не планируете использовать стыковку сваркой. Выполняется он с учетом того, что на одно соединение уходит около 40 см материала: определяем количество соединений: 4*(30/0,2) = 600 шт; и высчитываем расход материала — 600*0.4 = 240 м.

Амирование ростверка начинается после выполнения всех предыдущих этапов обустройства свайного фундамента — монтажа свай, их обрезки и обустройства опалубки. Вы должны иметь готовую опалубку, внутри которой на высоту, равную сечению обвязки, выступают армокаркасы свай.

Опалубка и сваи перед началом армирования

При сборке каркаса арматуру можно вязать между собой с помощью проволоки либо соединять прутья методом сварки. Существенной разницы в способе стыковки нет — нередко утверждают, что сваренный каркас из-за отсутствия эластичности хуже противостоит деформациям, чем соединенная вязкой конструкция, однако в промышленном многоэтажном строительстве каркасы свайно-ростверковых фундаментов всегда свариваются, так что эти опасения беспочвенны. К тому же, сварка более практичный и быстрый в реализации способ.

Читайте также: как армируют лестницы, и нужно ли это делать?

Армирование ростверка — пошаговая инструкция:

  1. К выступающей из сваи арматуре на высоте от 5 см от дна опалубки привариваются горизонтальные прутки.
  2. На прутьях с заданным шагом размещается и приваривается арматура нижнего продольного пояса.

Первый пояс армокаркаса и хомуты

Усиление углов на верхнем поясе каркаса

Сборка армокакаркаса на прямых участках ростверка достаточно проста в исполнении. Трудности наступают при армировании углов, которое необходимо дополнительно усиливать, поскольку эта часть каркаса испытывает максимальные нагрузки.

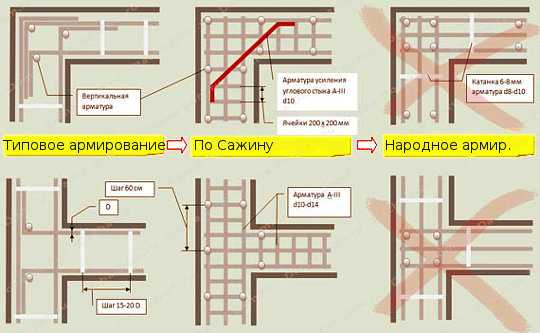

Схема правильного армирования углов и примыканий ростверка

Углы и места примыкания внутренних стен обвязки к наружным нельзя армировать перехлестом арматуры. На данных участках необходимо укладывать цельные стержни, выгнутые в Г либо П-образной конфигурации. Схема правильного армирования углов свайного ростверка приведена на изображении.

vizada.ru

Армирование ростверка свайного фундамента: разновидности и конструкция

Строительство дома начинается не с выбора цвета кирпича, а с выбора типа основания для здания. Чтобы правильно выбрать фундамент, необходимо внимательно изучить особенности местности, поведение грунтовых вод, глубину залегания обледенения. На выбор основания также влияет тип дома, материалы, из которых он будет возводиться, этажность. Если земельный участок под строительство находится на заболоченной территории, рекомендуется остановить выбор на свайном типе фундамента. Он предотвратит разрушение здания. Для придания основанию прочности и долговечности применяется армирование ростверка свайного фундамента.

Ростверк

Для начала надо разобраться, что же такое ростверк, и почему он так необходим при строительстве. Он является верхней частью основания здания. Чтобы нагрузка от здания была равномерно распределена по сваям фундамента и применяется данная конструкция. Также он соединяет все сваи фундамента в одно целое.

Различают 3 вида:

  • Свайный
  • Плитный
  • Ленточный

Многие потребители задаются вопросом, для чего нужно армирование ростверка. Оно придает устройству прочность, долговечность, увеличивает его основные характеристики. Перед проведением армирования рекомендуется произвести точный расчет, составить план работы и только потом уже приступать к строительству.

Ленточный вид армирования

Арматурная сетка в данном случае закладывается в 2 ряда. Обязательно в средней части использовать слой с высоким уровнем защиты.

Арматурная сетка производится с расстоянием между прутьями в 15-20 см. Элементы сетки надо связывать между собой металлической проволокой и скреплять их специальным крюком. Не стоит скреплять ячейки сетки методом сваривания. Это уменьшит ее прочность.

На месте работы необходимо соорудить опалубку. Ее щиты должны быть хорошо укреплены со всех сторон.

Рекомендуется следить за состоянием сетки. Недопустимо провисание ячеек. Перед началом заливки бетона, необходимо свериться с проектной документацией и проверить правильность расположения арматуры. На конструкцию стоит привязывать оголовки, расположенные рядом друг с другом.

Армирование ленточного ростверка для свайного основания занимает не так много времени и не требует специальных навыков. Его вполне можно выполнить самостоятельно.

Плитный ростверк

Для укрепления фундамента и придания ему прочности применяется армированный ростверк. Для того чтобы самостоятельно произвести установку конструкции плитного типа, необходимо выполнить следующие действия:

  1. Подготовка арматурной сетки. Для работы необходимо приобрести специальные прутья с диаметром в 1 см. Арматура применяется для того, чтобы привязать друг к другу фундаментные сваи. Оптимальное расстояние – полметра. Из горизонтальных и вертикальных прутьев формируется сетка. Она скрепляется при помощи специального крюка металлической проволокой.
  2. Арматура накладывается в 2 слоя, между которыми рекомендуется проложить слой защитного средства.
  3. Т.к. свайный фундамент неоднороден, при монтаже арматурной сетки надо выдерживать дистанцию. Она формируется путем связывания частей арматуры. Рекомендуется следить за прочностью и надежностью конструкции.
  4. Далее выступающие вертикальные части арматуры следует привязать к сваям основания. Для проведения этой процедуры рекомендуется использовать металлическую проволоку.

Монолитный ростверк необходимо привязать к сваям в верхних и нижних частях.

Материалы для ростверка

Основной материал для свай – железобетон. Конструкция устройства составляет связанные между собой древесину и металл, также может быть изготовлен из железобетона или металла.

Если сваи изготавливаются из древесины, то рекомендуется выполнять конструкцию из деревянных брусов. Стальное основание требует применения конструкции из балок. Однако специалисты рекомендуют в качестве строительного материала именно железобетон. Т.к. только он способен выдерживать длительные нагрузки, и не подвержен разрушениям.

Положительные стороны

Для укрепления и улучшения положительных качеств основания применяется армирование ростверка фундамента. Оно позволяет укрепить конструкцию и придать ей максимальную мощность.

Основные положительные характеристики:

  • Низкий уровень потери тепла в строении
  • Простота выполнения работ
  • Низкая стоимость стройматериалов
  • Низкий уровень расходов арматурной сетки и раствора бетона
  • Позволяет защитить строение от колебаний и вибраций земной поверхности

Устройство основания

Чтобы выбрать оптимальный тип фундамента, надо тщательно изучить основные характеристики каждого из них.

На земельных участках со сложной и непрочной поверхностью почв рекомендуется использовать свайное основание. Оно служит передатчиком нагрузки тяжести и давления здания от свай к земной поверхности.

Сваи фундамента обеспечивают сжатие оказываемого давления и существенно снижают его.

Для улучшения основных характеристик фундамента применяется ростверк – усиление верхней части основания. Также можно использовать устройство и в нижней части, увеличивая тем самым силу нагрузки.

Оптимальный вариант стройматериала – железобетон. Армирование ростверка на сваях позволяет улучшить его характеристики и значительно увеличить его выносливость и долговечность.

Конструкция фундамента

Отдавая предпочтение при строительстве основанию в виде свай, следует знать его основной состав.

Основной элемент – сваи. Они представляют собой столб, закопанный в землю. Материал для ее изготовления должен быть устойчивым, твердым, прочным и надежным. Можно производить сваи из раствора бетона, однако наиболее прочными и долговечными считаются конструкции, состоящие из железобетонного материала.

Сваи могут быть:

Конструкция закапывается в специально подготовленную скважину. Для усиления прочности свае придают заостренную форму на основании. Это препятствует поднятию конструкции из грунта.

В заготовленную скважину, ограниченную опалубкой, заливается слой бетона и закладывается арматурная сетка. Нижняя часть должна быть значительно шире. Залитое бетоном основание придает усиленную прочность конструкции и не позволяет извлечь ее из грунта.

Для укрепления и усиления основных качеств фундамента следует использовать данное устройство.

Виды ростверка в зависимости от расположения:

  • Верхний
  • Нижний

Нижний вид изготавливается из железобетона. В подготовленную скважину устанавливается железобетонная свая. Она ограничивается опалубкой. Затем следует забетонировать слой ростверка.

Верхний тип изготавливается из монолитных плит. Если материал для конструкции имеет металлическую основу, то его скрепление следует проводить через сварочный процесс.

Деревянная конструкция монтируется из нескольких брусов. Прикрепляется к сваям фундамента при помощи металлических штырей.

Основной вид грунта

Свайный фундамент рекомендуется устанавливать при следующих типах земной поверхности:

  • Песок
  • Глинистая почва
  • Болотистая местность
  • Почва, подверженная частым передвижениям
  • Солончак
  • Торф
  • Илистая почва

Особенности

Перед тем, как произвести армирование ростверка свайного фундамента, следует изучить основные особенности работы.

  • Необходимо произвести правильный выбор сечения конструкции. Оно обязательно должно быть поперечным.
  • Под конструкцией необходимо монтировать воздушную полость. Ее высота должна составлять 10-15 см.
  • Правильный выбор размера сечения. Для этого следует изучить планировку здания. Следует учесть толщину будущих стен, высоту дома, количество этажей.
  • При строительстве основания следует учитывать земную поверхность и ее уклон. В зависимости от этого рассчитывается высота свай основания.
  • При неровных земельных участках следует строить конструкцию ростверка в виде ступеней. Нижнюю конструкцию следует закопать в грунт на 15-20 см. При высокой толщине опор должна быть и высокая конструкция ступеней.
  • Для предотвращения растрескивания конструкции рекомендуется использовать дополнительные стержни в основании ростверка.

На земельных участках со сложным типом почвы рекомендуется устанавливать свайный фундамент. Придать ему прочность и укрепить можно при помощи армированного ростверка. Для улучшения характеристик его следует располагать как в верхней, так и в нижней части основания.

nafundamente.ru

Армирование ростверка свайного фундамента для распределения нагрузки (чертеж, фото, СНиП, видео)

Свайный фундамент — основа для здания, которая опирается на столбы (сваи). Они устанавливаются под строением в тех местах, где расположены несущие конструкции, то есть фундамент испытывает большие нагрузки. Свайную основу сравнивают со столбчатой, так как их устройство производится по одной технологии, но есть небольшая разница. Свайная — прочная, с длительным сроком эксплуатации, применяется при строительстве крупных зданий и сооружений, а столбчатая — для легких построек.

Схема армирования свайного ростверка.

Минимальное количество свай для самой легкой постройки — 4, то есть в каждом углу. Они могут быть металлические, бетонные, железобетонные. По способу установки они делятся на:

  • забивные — их забивает в грунт специальная машина;
  • винтовые — вкручиваются в землю с помощью техники или самостоятельно;
  • набивные — сначала делаются скважины, а потом в них заливается раствор и получается свая.

В первую очередь на строительной площадке выбирают места, где будут располагаться опоры здания. Потом нужно пробурить или выкопать ямы под столбы и определиться с видом опор. При строительстве большого здания или сооружения используют забивные железобетонные сваи, а в частном домостроении предпочтение отдается набивным.

При возведении массивного, тяжелого здания на неустойчивом грунте при устройстве свайного фундамента устанавливаются не только столбы, но и ростверк. Он представляет собой плиту или полосу, соединяющую между собой все опоры основы здания. Он предназначен для упрочнения фундамента и равномерного распределения нагрузки между всеми сваями. Как правило, изготавливается из железобетона. Ростверк — не обязательная часть столбчатой основы, во многих случаях его функции выполняет пол здания.

Устройство свайного фундамента с ростверком

Для свайного фундамента с ростверком используются буронабивные сваи. Скважины в грунте делаются с помощью бура.

Схема ленточно-свайного фундамента.

Далее в ямы засыпают гравий или влажный песок, а сверху кладут слой гидроизоляции, потом устанавливают опалубку из дерева или листов металла. На следующем этапе производится армирование, потом конструкция заливается цементным раствором. Сваи армируются ребристыми железными прутами толщиной 8-12 мм и связываются гладким прутом диаметром 6 мм. Для связки можно применить проволоку. Глубина установки опорных столбов рассчитывается для каждого сооружения в индивидуальном порядке, но не должна быть меньше 50 см.

Следующая часть свайного фундамента — ростверк. Он бывает в виде ленты, соединяющей все опоры, или в виде монолитной плиты. Минимальная высота — 30 см, ширина — 40 см. Он бывает заглубленный, повышенный и высокий. Первый тип находится неглубоко под землей, второй — лежит на грунте, третий — выше уровня земли минимум на 10 мм. Для устройства заглубленного и повышенного нужно выкопать траншеи, в которых и будет располагаться ростверк. При этом его обязательно нужно отгородить от грунта металлическими листами, так как земля будет давить на него во время межсезонного вспучивания грунта и может повредить. Поэтому для свайного фундамента почти всегда делают высокий ростверк, на него не подействует давление грунта. Независимо от выбранного типа, он должен проходить через центр каждой сваи, иначе нагрузка на них не будет равномерной.

Вернуться к оглавлению

Армирование ростверка

Армирование ростверка производится так же, как и ленточного или монолитного плитного фундамента, то есть в виде сетки. Основную нагрузку в нем несет горизонтальная арматура, а вертикальная применяется для создания каркаса. Слой продольных прутов внизу, потом такой же слой вверху и поперечная арматура или проволока для их соединения.

Сначала нужно сделать опалубку из дерева, в которую будут устанавливаться металлические стержни для армирования. Перед укладкой арматуры на грунт можно положить деревянные бруски для удобства проведения работ. Для устройства ростверка рекомендуется использовать горизонтальные ребристые пруты диаметром 10-12 мм, а вертикальные могут быть гладкими, толщиной 5-8 мм. Эти пруты должны соединяться с арматурой свай, так будет прочнее и ровнее. Далее производится бетонирование конструкции. Для полного высыхания фундамента понадобится 14-28 дней, фундамент нужно постоянно поливать водой.

moidomkarkas.ru

Армирование ростверка свайного фундамента: чертежи, схемы, советы

Достаточно часто строящийся дом возводят на свайном типе фундамента, в этом случае приобретает актуальность армирование ростверка свайного типа фундамента.

Тип свайного фундамента просто необходим в том случае, когда строительные работы ведутся на слабых и пучинистых грунтах, на строительной площадке наблюдаются большие перепады высоты почвы или есть грунтовые воды.

Кроме этого, свайный фундамент является единственным решением, если возведение дома запланировано в районах вечной мерзлоты, а также во многих других случаях.

Вообще, для этих целей используются сваи, различающиеся между собой как по способу погружения в грунт, так и по используемому для их изготовления материалу.

Объединяет их то, что в единую цельную и прочную конструкцию их связывает именно ростверк.

В свою очередь, для придания прочности самому ростверку следует обязательно провести его армирование, предварительно сделав чертеж и произведя расчет всех предполагаемых нагрузок при последующей эксплуатации частного дома.

Основные особенности ростверка

Содержание:

Непосредственно перед тем, как перейти к обустройству самого ростверка, а соответственно, и к его армированию, необходимо определиться с типом свайного фундамента и количеством самих свай.

Их минимальное количество может составлять от четырех штук из расчета, что для каждого угла будет устроена своя свая.

Именно на такой фундамент свайного типа впоследствии будет производиться укладка и самого ростверка. Он может быть в виде единой сплошной плиты или ленточного типа.

Вообще, основное предназначение ростверка фундамента — это связать между собой в единое целое все части фундамента свайного типа для равномерного распределения нагрузки.

В том случае, когда в качестве ростверка используются бетонные балки, он напоминает фундамент ленточного типа, однако разница состоит в том, что лента ростверка никогда не заглубляется в грунт.

Связано это в первую очередь с тем, что в сильные морозы грунт имеет свойство выпирать, а это, в свою очередь, может привести к нарушению целостности самого ростверка как ленточного типа, так и сплошной плиты.

Устройство ростверка фундамента может быть различным.

Так, он может быть выполнен из прочного бетона и иметь арматурный каркас, также бывает сборным из различных элементов, изготовленных на заводе, и комбинированным.

Производить соединение свай с различными элементами самого ростверка можно при помощи обыкновенной сварки, а также монолитными участками.

Обустраивая фундамент для дома свайного типа, для ростверка можно использовать самые разные материалы.

Если предполагается фундамент ленточного типа, то ростверк можно сделать из металлических швеллеров или двутавров.

Однако, даже несмотря на то, что расчет такого ленточного типа фундамента показывает его высокую надежность, в экономическом плане он не выгоден и обойдется достаточно дорого.

В этом случае, наиболее предпочтительным будет ростверк, устроенный в виде монолитной конструкции из бетона, в котором произведено соответствующее армирование.

Расчет фундамента с ростверком

Для того чтобы произвести правильный расчет фундамента данного типа, прежде всего необходимо максимально точно определить состав грунта на строительной площадке, особенно на той глубине, на которой планируется обустраивать сам фундамент.

Это необходимо в первую очередь для того, чтобы сделать расчет дины свай, спланировать их конструкцию, а также расстояние между сваями в отдельности.

Видео:

Также осуществляется расчет и несущей способности будущей сваи.

Производя расчет свайного фундамента с ростверком, необходимо также определить и предполагаемые нагрузки, которые будет оказывать дом непосредственно на сами сваи, а также на грунт.

Для того чтобы получить расчет общего веса будущего строения, необходимо сложить вместе не только его вес, но и вес кровли и перекрытий.

Также учитываются природные нагрузки, такие как, например, снег, масса людей в доме, различное оборудование и мебель.

Все последующие расчеты производятся с обязательным учетом общей площади всего дома.

В большинстве случаев фундамент с ростверком обустраивается для тех строений, площадь которых будет составлять не менее трехсот квадратных метров.

Как правило, необходимый расчет осуществляют специалисты, так как есть множество различных тонкостей и нюансов.

После того как будет произведен необходимый расчет фундамента дома, на основании которого определится количество свай, расстояние между ними и глубина их монтажа, должна быть составлена соответствующая схема и чертеж.

Сваи для дома рекомендуется делать либо буронабивными, либо винтовыми.

Следует отметить, что винтовые сваи более выгодны в экономическом плане и их можно обустроить без привлечения спецтехники.

При проведении работ по устройству фундамента для дома с ростверком, обязательно должно быть произведено армирование конструкции, как для ленточного типа, так и для сплошной монолитной плиты.

Армирование ростверка

В любом случае, фундамент свайного типа должен быть в обязательном порядке армированным. Сами сваи армируют в первую очередь для того, чтобы придать им соответствующей прочности.

В свою очередь армирование ростверка производится для максимального увеличения его несущей способности.

Та часть арматуры, которая будет выступать из свайной конструкции, будет использована в качестве соединительного элемента между самой сваей и ростверком.

Само скрепление, как правило, осуществляется при помощи сварки.

Для проведения армирования необходимо использовать предварительно составленный чертеж, кроме этого, должна быть перед глазами и непосредственно схема армирования.

Следует помнить, что те элементы ростверка, на которых не будет произведено соответствующее армирование, просто не выдержат нагрузок при возведении стен и перекрытий дома.

Для этих целей рекомендуется использовать арматуру с диаметром сечения от 10 до 14 миллиметров.

В том случае, когда монтируются ленточные ростверки, сам арматурный каркас следует сделать из двух отдельных поясов.

Между собой они должны быть жестко связаны при помощи вертикальных стержней из металла с диаметром сечения до восьми миллиметров.

Такой диаметр выбирается ввиду того, что эти металлические прутья практически не подвергаются нагрузке, а предназначены главным образом для того, чтобы придать соответствующую форму каркасу.

Обязательным условием является то, что каждый пояс должен состоять не менее, чем из двух прутьев.

Между собой пояса связываются при помощи стержней, расположенных в горизонтальном положении и связанных обыкновенной вязальной проволокой.

При производстве арматурных каркасов для фундаментов с ростверком на промышленных предприятиях для крепления поперечных соединений используют сварочные аппараты.

Однако непосредственно поперечные круги или квадраты с продольными прутьями соединяются исключительно методом вязания.

Видео:

Если предполагается устройство снования в виде сплошной монолитной плиты, то схема армирования остается точно такой же, как и в фундаментах ленточного типа.

В этом случае верхний пояс каркаса выполняется в виде сетки из арматуры с диаметром сечения от 10 до 14 миллиметров, а для обустройства вертикальных стержней используется арматура с меньшим диаметром.

На стоимость самого фундамента главным образом влияет количество бетона и арматуры, которые используются для его обустройства.

Кроме этого, в стоимость включаются пиломатериалы, которые необходимы для возведения опалубки. В зависимости от своей конструкции, ростверки могут быть высокими или низкими.

Однако вне зависимости от типа выбранной конструкции принцип армирования ростверка остается неизменным.

В том случае, когда предполагается основание загубленного типа, его нижняя часть должна находиться на одном уровне с грунтом.

В некоторых случаях возможно его опускание на несколько сантиметров ниже.

Между сваями необходимо устроить траншеи, в которых из тщательно утрамбованных песка и щебня делаются соответствующие подушки.

Далее производится монтаж опалубки и собирается арматурный каркас.

Этот арматурный каркас должен быть жестко связан с оголовками свай и не доходить до стенок установленной опалубки примерно на пять сантиметров.

Только после этого производится заливка бетоном самого фундамента. Следует отметить, что такой ростверк возможен, только если дом возводится на непучинистом грунте.

Во всех остальных случаях необходимо обустраивать высокие ростверки, при этом также следует уделить особое внимание армированию всей конструкции.


Похожие статьи

kirpich174.ru

Армирование ростверка свайного фундамента чертеж

Надежность и прочность столбчатого фундамента с ростверком во многом зависит от его правильного армирования. Рассмотрены особенности армирования столбчатого фундамента, последовательность работ при армировании, требования к арматуре, расположение арматуры в углах здания и на пересечении с несущими стенами. Также показаны нормативные документы, согласно которым ведется строительство и перечислены ошибки, которые не должны допускаться в ходе работ.

Особенности армирования столбчатого фундамента

Повышение крепости и надежности фундамента достигается его армированием. Бетон выдерживает большие нагрузки на сжатие. Изгибные или растягивающие усилия даже небольшие, разрывают его.

На столб фундамента действуют такие нагрузки:

  • на сжатие – вес здания;
  • на разрыв – зимой пучение грунта сжимает стенки столба и отрывает его вверх от подошвы;
  • на излом/сдвиг, зимой – горизонтальные подвижки грунта при замерзании или летом – сдвиг плотного слоя по водонасыщенному или слабому грунту.

Для нагрузок на сжатие не армируют, а воздействие от пучения грунта полностью устраняют, обернув столб тремя слоями полиэтилена или рубероида. Сдвиговая нагрузка возможна редко, но защищают от нее армированием.

Второй зоной армирования в столбчатых фундаментах, является ростверк. Армирование ростверка свайного фундамента производят только по его нижней и верхней поверхности с учетом толщины защитного слоя бетона.

Требования к арматуре столбов фундамента и ростверка

Для горизонтальной продольной арматуры ростверка берут прутки с регулярным профилем и диаметром 10 – 16 мм. Вертикальные и горизонтальные поперечные участки каркаса – из гладкой арматуры, диаметром 6 – 8 мм.

Для столбов вертикальная арматура – профилированная, горизонтальная – гладкая. Диаметры те же.

Обычно используют прутки марок А I и А III (А 400 С).

Можно использовать новый вид арматуры – композитную. Практика пока не велика, а характеристики у нее хорошие.

Последовательность армирования столбов и ростверка

Столбы армируют вертикальными прутьями.

Технология армирования свайного ростверка

Их варят или вяжут проволокой в каркасы.

На дно ямы насыпают песок, толщиной 200 – 250 мм и сверху такой же слой песка со щебнем. Укладывают не менее 50 – 100 мм бетона для защиты металла от грунтовой влаги и коррозии.

Готовые каркасы опускают в скважины буронабивных свай или ямы под столбы.

Размеры каркаса в сечении должны быть меньше диаметра скважины на 35 – 50 мм с каждой стороны. Этот слой бетона называется защитным. Щелочной реакцией он защищает металл от коррозии.

Выпуски арматуры столбов при изготовлении каркаса загибают горизонтально на длину 30 – 40 диаметров прута. Если дипломированный сварщик умеет правильно, и не перекаливая варить арматуру, загибы не делают.

В ростверк стержни укладывают двумя слоями:

  • верхний слой ниже верхнего среза на толщину защитного слоя;
  • в нижнем слое, на ту же толщину выше подошвы.

Середина не армируется, тут нагрузок почти не бывает.

Схема расположения прутов арматуры определяется требованиями к частям фундамента:

  • для буронабивных свай или железобетонных свайных столбов – требования прочности на срез обуславливается нагрузкой от горизонтального смещения массивов грунта;
  • для горизонтального, обычно монолитного ростверка нагрузка будет изгибающей, т. к. балка ростверка расположена концами на опорах, а под средней ее частью опоры почти нет.

Как располагают арматуру в углах ростверка?

Армирование углов ростверка свайного фундамента и пересечения с несущими внутренними стенами нужно вести с загибанием прутов на длину не менее 0,4 – 0,8 м. Отогнутые части горизонтальных прутьев одной стороны ростверка должны заходить на перпендикулярную ей другую сторону и наоборот.

Варить можно не всегда – некоторые марки стали не варятся обычными электродами, возможны перегрев прутков, вытекание металла и ослабление стыков, швов и т. п.

Нормативные документы по столбчатым фундаментам

Количество прутков, марки арматуры, значение диаметров получают в результате расчета столбчатого фундамента профессиональным инженером-строителем. Как и чертежи для его армирования.

Для этого используют такие нормативные документы:

  • СП 20.13330.2011 (СНиП 2.01.07-85*) «Нагрузки и воздействия» – терминология и нагрузки на столбчатый фундамент;
  • СП 50-101-2004 (актуализация СНиПов 2.02.01-83 и 3.02.01-87) – Свод Правил по фундаментам зданий и сооружений, п. с 12.1 – по 12.8 – общие требования к расчету, расчет столбчатых фундаментов – п. 12.3;
  • СП 22.13330.2011 (обновленный СНиП 2.02.01-83) «Основания зданий и сооружений» – нагрузки, глубина заложения, учет грунтовых вод, особенности стадий проектирования;
  • СП 63.13330.2012 (актуализация СНиП 52-01-2003) «Бетонные и железобетонные конструкции», расчетные требования в п. 5, 7, 10.

Расчет по документам позволяет точнее определять цену на армирование столбчатого фундамента.

Ошибки при армировании

Наиболее часто встречающиеся ошибки:

  1. Арматурный каркас устанавливают на грунт. Металл корродирует, расширяется в объеме и рвет бетон в самом важном месте – подошве столбов.
  2. При установке в скважину каркас не центрируется. Арматура может выйти наружу столба или остаться малая толщина защитного слоя.
  3. Не выпускается арматура для связей с каркасом ростверка. Монолитный ростверк не сможет противостоять горизонтальным подвижкам грунта, и фундамент может разрушиться.
  4. При сварке стержней соединения не должны быть на углах и на пересечениях стен.
  5. При изгибе прутов место сгиба не греют – прут дает микротрещины.
  6. Арматура в средней части любого железобетонного изделия – грубая ошибка – бетонная балка или плита растягивается или сверху при нагрузке на края и опоре посередине, или снизу – когда опоры по краям, а нагрузка в середине. Эти растягивающие усилия и должна выдерживать арматура. В средней части изделия нагрузок почти нет, и арматура там – выброшенные деньги, время и труд.
  7. При заливке бетона глубинный вибратор использовать только во внутренней зоне каркаса и аккуратно, чтобы не нарушить его конфигурацию.

Вопросы и ответы по теме

По материалу пока еще не задан ни один вопрос, у вас есть возможность сделать это первым

По какой технологии ведут армирование ростверков свайных фундаментов?

avisavto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
