Виды арматуры ▷ классификация, назначение, применение

Виды и классы арматуры

Конструкция из бетона в обязательном порядке содержит армирующий каркас. Для формирования железобетонных конструкций, придания им прочности и компенсации напряжения используют арматурную сталь.

Арматура – стальные пруты, которые компенсируют растягивающие напряжения в бетонной конструкции и создают в них прочный армирующий каркас.

Строительная арматура производится в значительном количестве различных вариантов. Разные виды арматуры предназначены для определенных строительных задач. Исчерпывающая информация в статье о классификации и назначении этой продукции поможет правильно ее выбрать для работ на стройке.

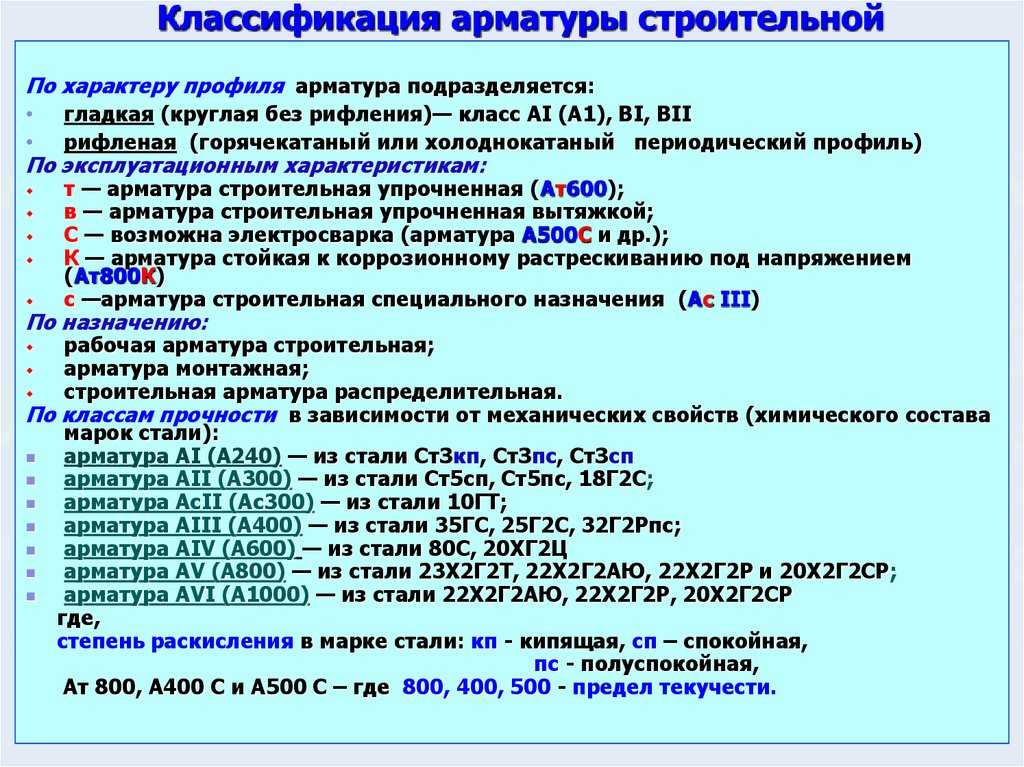

Общая классификация арматуры
Классы арматуры по маркам и видам
Арматура по назначению
Арматура по применению
Арматура по прочности
Арматура по ориентации в конструкции
Арматура по типу профиля
Арматура по способу изготовления
Дополнительная маркировка

Общая классификация арматуры

Сфера строительных материалов включает большое разнообразие материалов. Для унификации работы с ними введены специальные классификации.

Класс арматурной стали – маркировка, которая содержит информацию о прочностных характеристиках и допустимых вариантах использования материалов. Маркировка производится по государственному стандарту с применением комбинации букв и цифр.

Выделяют 3 основных класса арматуры:

Выделяют 3 основных класса арматуры:

• А – стержневая для основного каркаса;
• Вр – проволочная для фиксации основных элементов между собой;
• К – канатная, применяется в промышленных условиях для изготовления железобетонных конструкций

Далее за буквенным обозначением следует цифра:

• 1-6 по ранее применявшейся советской системе;
• 240-1000 по современной маркировке.

Чем выше цифра, тем прочнее арматурное изделие.

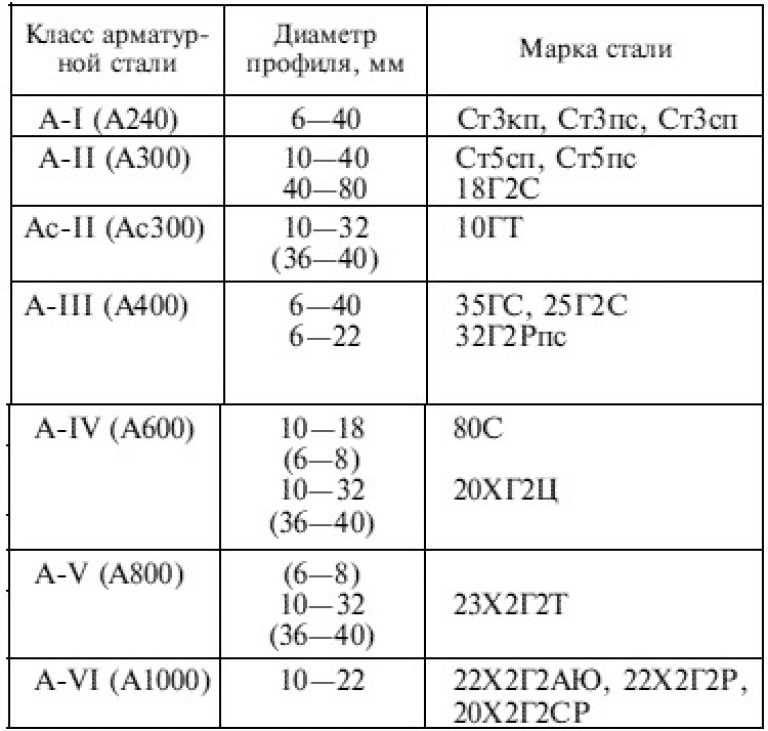

Таблица арматурных классов

Важное замечание! Допустимые сопротивления, измеряемые в мегапаскалях (единица измерения применения силы на квадратный сантиметр), относятся к механическим свойствам материалов. Для арматуры рассчитываются допустимые нагрузки при текучести и прочности. Максимальный предел вносится в информацию об изделии.

Классы арматуры по маркам и видам

При расчете допустимых сопротивлений на арматуру имеет значение не только ее класс и диаметр профиля, но и марка стали для изготовления. На рынке представлены легированные и низколегированные арматурные металлы с различными пределами текучести. Приведем основные марки стали, которые применяются для арматурного проката, и их особенности:

Важно! Низколегированные стали, по сравнению с углеродистыми, имеют улучшенные свойства. Сплавы лучше противостоят коррозии и обладают более высокой механической устойчивостью.

Углеродистая сталь включает, в основном, железо и углерод. Это положительно сказывается на прочностных характеристиках стали, но также служит причиной хрупкости при изломе и трудностей при работе со сваркой.

Легированная сталь включает добавки из хрома, марганца и других химических элементов. В зависимости от их пропорций улучшаются основные характеристики металла: прочность, упругость, противостояние коррозии и т.д.

Виды арматуры по назначению

По назначению арматура в железобетонных конструкциях делится на:

Рабочую

Ее расположение следует вдоль пролета для компенсации растягивающего напряжения, которое возникает под собственным весом конструкции и от некоторых внешних нагрузок. Сечение и виды рабочей арматуры выбирают в согласии с расчетными показателями;

Распределительную

Необходима для распределения общей нагрузки между разными рабочими стержнями. Для этого рабочая арматура связывается между собой распределительной. Помимо распределения нагрузки этот вид армирования не допускает смещения стержней при заливке раствора. Соединение двух видов происходит путем сварки или проволочной скруткой. В результате связывания образуется каркас или сетка;

Монтажную

Используется для соединения рабочего и распределительного видов, удерживая их в точном расположении. Нередко при бетонировании монтажные элементы удаляются.

Виды арматуры по применению

Напрягаемая

Ее основная задача – скрепление бетонной конструкции от сильных растягивающих нагрузок. Поэтому она отличается повышенной прочностью и имеет необходимые допуски. Сфера применения: обустройство перекрытий при многоэтажном строительстве, возведение стен и колонн, строительство мостов и других конструкций с повышенными нагрузками. Напрягаемая арматура всегда является рабочей;

Ненапрягаемая

Применяется для пассивного армирования поперечного характера и укладывается в конструкцию без предварительного напряжения.

Классификация арматуры по прочности

Разделение арматуры по прочности связано с пределом текучести. Ранее применявшаяся классификация А1-А6 не отражала этого показателя в своем названии. Современные классы включают указание на прочностные характеристики в цифре, которая следует за маркировкой А.

Значения 240, 300, 400 и т.д. содержат данные о предельных прочностных характеристиках в Н/мм2. Указана предельная нагрузка, превышение которой приводит к деформации и разрушению конструкции.

Чем больше цифра в классе, тем прочнее стержень.

Изделия с маркировкой ниже 600 применяются при армировании сборных конструкций. Сооружения с большой напряженностью бетона требуют использования арматуры более высоких классов.

Краткая сводная информация по прочности и сфере применения каждого класса:

• А240 – с гладкой поверхностью и наименьшим пределом прочности. Не допускается ее использование в качестве рабочей. Применяется как вспомогательный элемент для сдерживания основных стержней. Обладает хорошей устойчивостью к морозам, подлежит сварке;
• А300 – допускается для рабочего армирования в частном малоэтажном строительстве, имеет кольцевой профиль по поверхности;
• А400, А500 – наиболее распространены при армировании напряженных конструкций в частном и высотном строительстве;

• А600 – используется для конструкций с предварительным напряжением. Основная сфера применения – многоэтажное строительство, промышленное производство;
• А800, А1000 – наиболее прочные из всех типов. Применяются в высотных и многопролетных конструкциях (небоскребы, мосты, тоннели и т.д.).

Типы арматуры по ориентации в конструкции

Продольная

Необходима для принятия на себя растяжения и сжатия бетона по длине конструкции. Ее укладывают вдоль формы, которая затем заполняется бетонным раствором.

Поперечная

Укладывается с соблюдением перпендикуляра к продольной арматуре. Ее основные задачи:

• компенсация напряжения бетона по бокам конструкции;
• фиксация продольных прутьев во время заливки бетона;
• распределение напряжения на продольные стержни.

Виды арматуры по типу профиля

Профиль или внешний вид может быть:

• гладким с ровной поверхностью по всей длине стержня;
• рифленым с разнообразными ребрами или насечками.

Выступы на поверхности увеличивают сцепление с бетонным раствором, что работает на упрочнение всего сооружения.

Выделяют три основных вида ребер:

1)   кольцевой по ГОСТу, его используют подавляющее число отечественных производителей;
2)   серповидный широко применяется в Европе, встречается у российских изготовителей;
3)   смешанный вариант стал внедряться недавно в классе А500 для повышенного сцепления арматуры с бетоном и повышения общей жесткости конструкции.

Полезно! На армирующем стержне можно найти бугорки, которые идут через определенное количество выступов на поверхности. По числу выступов можно быстро определить класс арматуры. А500 будет иметь по 5 насечек между отметками-бугорками.

Типы арматуры по способу изготовления

Строительные армирующие стержни производятся двумя основными способами.

Горячекатаная арматура

Стрежневой прокат данного вида производят из стальных блюмов прямоугольного сечения. Заготовку нагревают до пластичного состояния металла, прогоняют через прокат для получения необходимого сечения и остужают.

Горячекатаная арматура имеет более высокие прочностные характеристики и применяется в тех элементах конструкции, которые подвергаются наибольшему растяжению.

Изготавливается по ГОСТ 5781-82 .

Холоднодеформированная арматура

Необходимое сечение и форма стержня достигается без нагрева металла, а путем его механической обработки. Визуально арматура этого вида имеет характерный блеск на поверхности металла.

Этот вид легко поддается сварочным работам и достаточно устойчив к коррозии. В зависимости от сечения его можно использовать для армирования железобетона. Но привлекательный внешний вид делает основной сферой применения изготовление изделий, где арматура остается «на виду» (беседки, навесы и другие малые архитектурные формы).

Дополнительная маркировка арматурных прутьев

Для облегчения выбора армирующих элементов приведем еще ряд дополнительных маркировок, которые применяются производителями:

«С»: подлежит сварке;

«Н»: повышенная пластичность;

«Т»: термически уплотненное изделие по ГОСТ 10884-94;

«К»: обработанная антикоррозийными составами;

«У»: предназначенная для цикличных нагрузок.

Дополнительные обозначения ставятся после указания предела текучести.

Пример: А300С – это арматура, полученная горячекатаным методом, с пределом текучести 300 МПа и предназначенная для сварочных работ.

Основное о маркировке арматуры

Основная информация о металлопрокате и арматуре содержится буквенно-числовом обозначении класса, которое показывает:

• марку арматуры;
• ее общее назначение;
• прочностные показатели.

Дополнительные обозначения указывают на возможность проведения сварки, обработку изделий термическим способом, антикоррозийными составами и другие нюансы.

При выборе изделий для армирования бетона необходимо учитывать их ориентацию в конструкции, тип профиля и вид стали, использованный при изготовлении арматуры.

Правильно подобранные элементы работают на повышение прочности бетонных конструкций, удерживают их от разрушений и повышают эксплуатационные характеристики всего сооружения.
