Устьевая арматура: разновидности и устройство
Устьевая арматура — это деталь, которая применяется при добычи нефти для того, чтобы осуществить обвязку нефтепровода, а также герметизацию этого участка. Другими словами можно сказать, что наличие этих приспособлений является обязательным.
Использование устройств
Устьевая арматура используется не только для работы с нефтепроводом. Ее можно также успешно использовать, чтобы проводить исследования глубинного назначения, к примеру. Еще один вариант ее использования — это регулировка отбора жидкости. Все эти примеры достаточно наглядно показывают, что использование устьевой арматуры является неотъемлемой частью нефтедобычи.
Важно добавить, что выбор таких приспособлений осуществляется по специальным критериям, а также все они отличаются тем, что качество их производства очень высоко, как и производительность. К примеру, рабочий диапазон температуры, при котором устьевая арматура способна отлично выполнять свои функции, находится в районе от -60 до +40 градусов по Цельсию. Другими словами, использовать их можно практически в любом климате.
Основные параметры приспособления
Основной определяющей характеристикой для устьевой арматуры стал размер. Средний показатель длины такого приспособления составляет около трех метров. Что касается ширины, то она, естественно, меняется в зависимости от модели, но примерным средним показателем является 715 миллиметров. Последний показатель в плане габаритов — это высота, которая в среднем равна 1,5 метрам.
Еще один важный показатель для данного оборудования — это проход устройства запорного типа. Числовой показатель данного параметра может доходить до 50 миллиметров. Вместе с устьевой арматурой для скважины используется и такое оборудование, как насосно-компрессорное. Диаметр трубы таких устройств может доходить до показателя в 75 мм. Стоит отметить, что арматура данного типа — это не определенное устройство, а набор нескольких важных компонентов, которые выполняют такие цели, как герметизация устья скважины. Кроме того, арматура будет отвечать за распределение потока веществ, которые будут поступать из скважины. Можно регулировать еще и такое летучее вещество, как газ, к примеру.
Конструкция оборудования
Что касается конструкции этого приспособления, то есть несколько основных компонентов. К ним относится, к примеру, головка трубного типа, головка колонного типа и головка самой арматуры. Головка арматуры относится к регулировочно-запорному типу. В качестве компонентов можно выделить даже такие небольшие устройства, как вентили, задвижки запорного типа и некоторые другие мелкие детали подобного рода.
Основное назначение устьевой арматуры — это сдерживание сильного потока давления, а также возможность исследования этого давления внутри самой же конструкции. Для того чтобы запустить арматуру такого типа, обычно используется механический привод. Однако случается так, что давление слишком высокое. В таком случае сдерживаться оно будет или при помощи установок пневматического типа или при помощи гидравлической системы. Стоит также сказать, что может быть устьевая нагнетательная арматура. В таком случае она способна выполнять функции нагнетания или стравливания потоков газа.
Особенности приспособления
Стоит выделить одно очень важное преимущество арматуры такого типа. Если какой-либо элемент выйдет из строя во время работы, то его можно будет заменить, не выводя из эксплуатации всю станцию целиком. Это является одним из наиболее важных критериев, так как в таком случае появляется возможность проведения ремонтных работ, без нарушения временного интервала работы станции. Это одно из основных требований в среде нефтедобычи. Кроме того, это помогает сэкономить значительное количество материальных средств, которые были бы потеряны, пока станция простаивала на ремонте.
Сама по себе конструкция связывается воедино при помощи разнообразных хомутов и разных фланцев. Тут стоит также выделить, что если во всей конструкции у какого-либо элемента возникнет отклонение от номинальных данных, то все другие устройства, принадлежащие к запорному типу и все другие механические элементы, будут выведены из строя. За это отвечает автоматическая система, которой оснащена любая арматура такого типа.
Арматура фонтанного типа
На сегодняшний день существует такая разновидность арматуры, как устьевая фонтанная. Она, в свою очередь, делится на несколько типов. Она может быть тройникового типа или же крестового. Выбор зависит от того, какая была выбрана фонтанная елка. Также она может быть либо двухрядной, либо однорядной. Это определяется количеством насосных трубных изделий, которые будут спускаться вниз, в скважину. Оборудование может быть кранами или задвижками, то есть, отличается типом запорного устройства. Отличие такого типа арматуры еще и в том, что проходное отверстие может быть от 50 до 150 мм. Применяется при давлении от 14 до 140 МПа.
Устройства для скважины нагнетательного типа
Основное предназначение такого типа арматуры — это герметизация скважин нагнетательного типа. Особенностью является то, что можно проводить все работы во время нагнетания в скважину воды. Из основных частей оборудования выделяется трубная головка и елка. Первый элемент используется для того, чтобы герметизировать затрубное пространство. Также необходимо для выполнения определенных ремонтных работ, исследовательских работ, некоторых технологических операций. Состоит данный элемент из таких компонентов, как задвижки, крестовина и несколько элементов для быстрого соединения.
fb.ru
Устьевая арматура — разновидности и устройство
В нефтедобывающей промышленности невозможно обойтись без такого специального рабочего элемента как арматура устьевая. Данное устройство предназначается для выполнения такого перечня работ, как обвязка нефтепроводов и его герметизация. То есть назначение данного элемента является обязательным.
Эксплуатация и применение устьевой арматуры
Так же ее используют для того, что бы проводить исследования глубинного назначения и для того, чтобы производить регулирование отборов жидкостей. Таким образом, использование устьевой арматуры является неотъемлемой частью проведения нефтедобычи.
Следует отметить, что устьевая арматура выбирается по специальным рабочим характеристикам и отличается высокой степенью качества и производительности.
Ее рабочий диапазон, при котором устьевая арматура функционирует правильно и бесперебойно варьируется в пределах от плюса сорока градусов до минуса шестидесяти, то есть использование устьевой арматуры может быть при любых климатических условиях.
Характеристики устьевой арматуры
Основными рабочими характеристиками устьевой арматуры являются размеры. Так средними размерами устьевой арматуры являются такие как длина, которая может достигать порядка трех метров. Ширина арматуры, которая может варьироваться в зависимости от модели, но средним показателем, которой является семистам пятнадцати миллиметрам, и высота арматуры, которая достигает в среднем полутора метрам.
Так же к рабочим характеристикам можно отнести проход устройств запорного типа, который может достигать порядка пятидесяти миллиметров. Диаметр труб насосно-компрессорного назначения достигает семидесяти пяти миллиметров.
Сама по себе устьевая арматура представлена в виде комплексного набора специальных элементов, которые отвечают за такие задачи, как полная герметизация скважинного устья, а так же для того, чтобы распределять потоки скважинных продуктов или для регулировки газа, который в нее поступает.
Конструкция и устройство
В конструкцию устьевой арматуры входят такие необходимые рабочие элементы, как головка трубного типа, головка колонного типа, и непосредственно самой арматуры, которая является регулировочно-запорной. К данной арматуре можно отнести такие элементы как вентили, всевозможные задвижные устройства и детали кранового типа.
Непосредственным назначением данного типа устройства является сдерживание обильного потока давления, и обследование давления внутри самой конструкции. Еще данная конструкция предназначается для создания нагнетания либо для стравливания потоков газа.
Как правило, приводится в действие устьевая арматура посредством механического привода, однако в тех случаях, когда давление в данном устройстве имеет очень высокие показатели, сдерживание может производиться посредством либо системы гидравлического действия, либо посредством пневматической установки.
Вся конструкция имеет связку, которая осуществляется посредством использования таких специальных крепежных элементов, как хомуты и различные фланцы. При возникшем вдруг отклонении от номинальных данных, все устройства запорного типа и механизмы прекращают работу, и запираются посредством автоматической системы управления, которой оснащена устьевая арматура.
Особенности устьевой арматуры
Еще одним важным преимуществом устьевой арматуры является то, что практически все рабочие элементы данной установки могут быть заменены в случае неполадки или при возникших поломках без вывода из строя всей работы станции. Это является чрезвычайно положительным, поскольку таки образом не нарушается временной интервал, с которым ведутся работы, что в свою очередь имеет большое значение для течения всех нефтедобывающих работ и значительно уменьшает затратность данного производства.
promplace.ru
📌 Устьевая арматура — это… 🎓 Что такое Устьевая арматура?
- Устьевая арматура
► control head
Комплекс устройств для герметизации устья буровых скважин, подвески лифтовых труб, распределения и регулирования потоков продукции скважины или закачиваемых в нее агентов. Состоит из трубной головки, колонной головки, запорной и регулирующей арматуры (задвижки, краны, штуцеры, вентили). Устьевая арматура немного различается в зависимости от назначения скважины и способа ее эксплуатации.
см.
и
и
Краткий электронный справочник по основным нефтегазовым терминам с системой перекрестных ссылок. — М.: Российский государственный университет нефти и газа им. И. М. Губкина. М.А. Мохов, Л.В. Игревский, Е.С. Новик. 2004.
- Устье скважины
- Устьевое давление
Смотреть что такое «Устьевая арматура» в других словарях:
Устьевая арматура — (a. intake valves, borehole collar fittings, well mouth equipment; н. Sondenkopfausrustung, Bohrlochkopfarmatur; ф. equipment de la tete de puits; и. armadura de boca) комплекс устройств для герметизации устья буровых скважин, подвески… … Геологическая энциклопедия
устьевая арматура — Ндп. арматура устья устьевое оборудование оборудование устья Устьевое оборудование, обеспечивающее управление потоком скважинной среды в скважинном трубопроводе или трубопроводах и затрубном пространстве, а также обвязывание скважинного… … Справочник технического переводчика
устьевая арматура — 24 устьевая арматура (Ндп. арматура устья; устьевое оборудование; оборудование устья): Устьевое оборудование, обеспечивающее управление потоком скважинной среды в скважинном трубопроводе или трубопроводах и затрубном пространстве, а также… … Словарь-справочник терминов нормативно-технической документации
устьевая арматура для гидроразрыва пласта — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN fracturing head equipment … Справочник технического переводчика
устьевая арматура для теплового воздействия на пласт — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN high temperature head equipment … Справочник технического переводчика
устьевая арматура для термичного воздействия на пласте — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN high temprature wellhead equipment … Справочник технического переводчика
устьевая арматура тройникового типа — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN tee type head fitting … Справочник технического переводчика
фонтанная (устьевая) арматура — 3.4 фонтанная (устьевая) арматура: Устьевая арматура фонтанной скважины. Источник … Словарь-справочник терминов нормативно-технической документации
насосная (устьевая) арматура — Ндп. арматура периодически фонтанирующих скважин Устьевая арматура насосной скважины. Примечание К насосной арматуре относится также устьевая арматура насосных скважин с избыточным давлением на устье. [ГОСТ 28996 91] Недопустимые, нерекомендуемые … Справочник технического переводчика
двухствольная (устьевая) арматура — Ндп. сдвоенная арматура арматура для раздельной эксплуатации Устьевая арматура, обеспечивающая подвешивание двух параллельных скважинных трубопроводов, соосных проходам двухствольной устьевой елки. [ГОСТ 28996 91] Недопустимые, нерекомендуемые… … Справочник технического переводчика
neft.academic.ru
3.Запорная арматура. Устьевое оборудование уэцн и шсну.
Запорная арматура (краны, задвижки, вентили) служит для закрытия и открытия внутренних полостей труб с целью прекращения, возобновлении и изменения направления потока транспортируемого продукта при выполнении технологических операций и ремонтных работ.

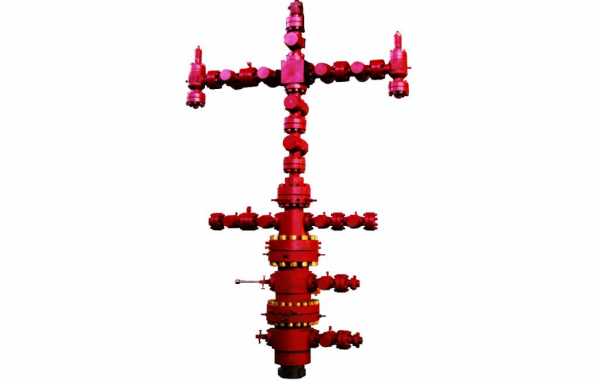

Устьевая фонтанная арматура
Фонтанная арматура предназначена для обвязывания одного или двух скважинных трубопровода, контроля и управления потоком скважинной среды.
Типовые схемы, основные параметры и технические требования к конструкции фонтанных арматур регламентированы ГОСТ 13846-89.
Требования к изготовлению, контролю, приемо-сдаточным испытаниям оговорены в
o ТУ 26-1623-77 «Арматура фонтанная на рабочем давление 14МПа (140 кгс/см2)»;
o ТУ 26-16-46-77 «Арматура фонтанная на рабочем давление 21 и 35 МПа (210 и 350 кгс/см2)»;
o ТУ 26-16-249-88 «Арматура фонтанная на рабочем давление 70 МПа (700 кгс/см2)»;
o ТУ 26-16-187-86 «Арматура фонтанная на рабочем давление 70 МПа (700 кгс/см2) (АФ6В-100/80х70М)»,
o ТУ 26-16-249-88 «Арматура фонтанная на рабочем давление 70 МПа (700 кгс/см 2)».
При условии непрерывной защиты арматуры ингибиторами коррозии она изготовляется в исполнении К2И.
Установлена система обозначения (схема шифров) фонтанной арматуры.
Пример
условного обозначения фонтанной
арматуры, обеспечивающей обвязывание
одного скважинного трубопровода в
катушке–трубодержателе, елка которого
выполнена по схемам №6 ГОСТ 13846-89 с
дистанционным и автоматическим
управлением отдельных запорных устройств,
диаметром условного прохода ствола
елки – 80 мм и боковых отводов елки – 50
мм, на рабочее давление 70 МПа (700 кгс/см2)
в корозийно-стойком исполнении для
нефти, газа и газоконденсата с содержанием
h3S и до 60% по объему каждого:
АФК6В-80/50х70К2.
Фонтанная арматура состоит из трубной обвязки и фонтанной елки.
Оборудование устья скважины обеспечивает подвеску колонны НКТ с насосным агрегатом (ЭЦН) и кабелем в сборе на фланце обсадной колонны, герметизацию затрубного пространства, отвод пластовой жидкости в выкидной трубопровод.
Трубная
обвязка – часть фонтанной арматуры,
устанавливаемая на колонную обвязку;
предназначена для обвязывания одного
или двух скважинных трубопроводов,
контроля и управления потоком скважинной
среды в затрубном (межтрубном) пространстве.
Скважинный трубопровод своим верхним концом закрепляется либо в катушке-трубодержателе, устанавливаемой на трубную головку, либо в муфте-трубодержателе, устанавливаемой в корпусе трубной головки.
Фонтанная елка – часть фонтанной арматуры, устанавливаемая на трубную обвязку; предназначена для контроля и регулирования потока скважинной среды в скважинном трубопроводе и направления его в промысловый трубопровод.
Конструкция устьевой фонтанной арматуры обеспечивает полную герметичность по отношению к окружающей среде.
Арматура комплектуется запорными устройствами, а также регулируемыми или нерегулируемыми (сменными) дросселями. Допускается дооборудование запорными устройствами и обратным клапаном.
По требованию потребителя конструкция устьевой арматуры может предусматривать возможность нагнетания ингибиторов коррозии и гидратообразования а скважинный трубопровод и затрубное пространство, а также измерения давления и температуры скважинной среды в боковых отводах елки.
Пневмопилоты, входящие в комплект арматуры, обеспечивают перекрытие скважинной среды при регламентированном отклонении ее параметров от заданного режима эксплуатации скважины.
В качестве запорных устройств фонтанной арматуры применяются краны с конической пробкой и прямоточные задвижки со смазкой. Боковые отводы елки и трубной обвязки оканчиваются ответным фланцами для приварки к трубопроводу.
Фонтанная арматура с пробковыми кранами на рабочее давление 14 МПа (140 кгс/см2)
Арматура изготовляется по ГОСТ 13846-89, комплектуется кранами КППС и нерегулируемым быстросменным дросселем
Техническая характеристика приведена в таблице 1
Таблица 1
Шифр арматуры | Темпера- тура скважин- ной среды К (0С), не более | Габаритные размеры, мм | Масса, кг | |||
длина | шири- на | высота | в собранном виде | полного комплекта | ||
АФК1Э-65х14 АФК3-65х14 АФК5-65х14 АФК!Э-65х14ХЛ АФК1Э-65-14-2 АФК1Э-65х14ХЛ-2 | 393 (120) | 1206 1525 1525 1205 1570 1570 | 420 | 1755 2430 1760 1755 1755 1755 | 495 726 648 495 558 558 | 605 836 758 605 674 674 |
Изготовитель: Юго-Камский машиностроительный завод, п. Юго-Камский

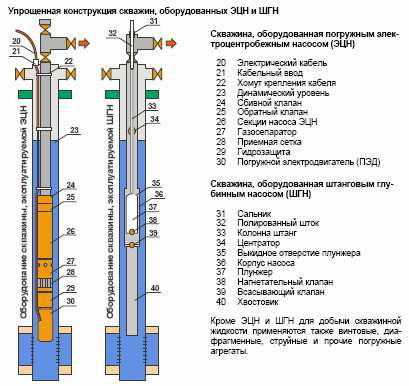

Устьевое оборудование ШСНУ
Устьевое оборудование предназначено для:
подвески НКТ,
герметизации устья;
проведения технологических операций и исследовательских работ в скважинах.
Оборудование устьевое ОУ-140—146/168—65Б и ОУ-140—146/168— 65ХЛ:
1— крестовина; 2 — конусная подвеска; 3 — резиновые уплотнения; 4 — разъемный фланец; 5 — патрубок; 6— тройник; 7 — задвижка; 8 — устьевой сальник СУС2; 9 и 11 — обратный клапан; 10—кран; 12—пробка
Оборудование устья позволяет подвешивать НКТ эксцентрично относительно оси скважины, что даёт возможность исследования скважин через межтрубное пространство. Скважинные приборы опускаются в межтрубное пространство через специальный патрубок 5. На выкидной и газоотводящей линиях устанавливают пробковые краны и обратные клапаны 11, исключающие возможность перетекания жидкости из выкидных линий в затрубное пространство скважины. НКТ подвешивают на конусе 2. Патрубок для спуска приборов и конусный отвод уплотняются резиновыми прокладками и нажимным фланцем. Устьевой сальник типа СУС-2 оборудования устья имеет двойное уплотнение. Оборудование устья скважины унифицировано с серийно выпускаемой фонтанной арматурой с проходными пробковыми кранами.
Техническая характеристика устьевого оборудования.
Показатели | ОУ-140-146/168-65Б | ОУШ-65/50140 |
Рабочее давление в арматуре, МПа | 14 | 14 |
Рабочее давление в устьевом сальнике, МПа: при остановившемся станке-качалке при работающем станке-качалке | 14 4 | 14 4 |
Тип запорного устройства: ствола боковых отводов | Кран пробковый проходной типа КППС | — |
То же | Вентиль угловой с Dу=50мм, Ру=14МПа | |
Рабочая среда | Некоррозионная | Нефть, газ, газоконденсат |
Габариты, мм | 2100430950 | 1100680950 |
Масса, кг | 450 | 200 |

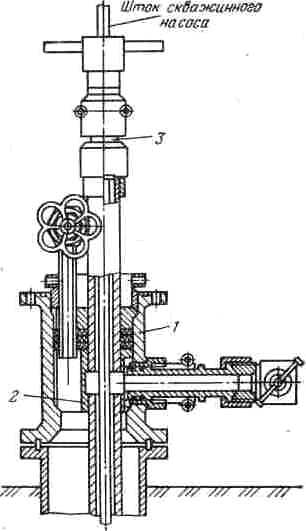

Устьевое
оборудование типа ОУШ-65/50140 состоит из корпуса 1, трубной подвески
2, устьевого сальника 3, отвода с вентилем,
предназначенного для спуска в затрубное
пространство скважинных приборов.
Продукция скважин отбирается через
боковой отвод трубной головки, на котором
установлены быстросъёмный дроссель и
запорный угловой вентиль. Второй боковой
отвод с вентилем сообщается с затрубным
пространством. В конструкции сальникового
устройства предусмотрен обратный
клапан, предотвращающий выброс жидкости
из скважины в случае обрыва штока. В
трубной подвеске 2 имеется клапан для
разрядки затрубного пространства
скважины.
Сальники устьевые СУС.
СУС предназначен для герметизации сальникового штока.
Устьевой самоустанавливающийся сальник:
а—СУС1—73—31; б—СУС2—73—31;
1—тройник; 2—втулки нижняя; 3—вкладыш; 4— стопор; 5 — кольцо уплотнительное; 6—манжетодержатель; 7—крышка шаровая; 8—уплотнительная набивка; 9—головка шаровая; 10—вкладыш; 11—грундбукса; 12— крышка головки; 13— гайка; 14—болт откидной; 15 — палец; 16 — шплинт; 17 — гайка накидная; 18 — ниппель; 19 — наконечник; 20 — сальниковый шток
Сальник СУС состоит из самоустанавливающейся шаровой головки и тройника. Шарнирное соединение обеспечивает самоустановку головки сальника при несоосности сальникового штока с осью ствола скважины. Шаровая головка в тройнике удерживается крышкой, закреплённой двумя откидными болтами и гайками. Конструкция сальника обеспечивает замену сальниковой набивки без остановки скважины, позволяет извлекать на поверхность плунжер трубного насоса или вставной насос целиком без разъединения выкидной линии и снятия тройника. Для этого достаточно отвинтить головку и снять корпус сальника. Сальник рассчитан на высокое давление, выпускается двух типов:
СУС-1- с одинарным уплотнением;
СУС-2- с двойным уплотнением (для скважин с высоким статическим уровнем и с газопроявлением).
Техническая характеристика устьевых сальников.
Показатели | СУС-1-73-31 | СУС-2-73-31 |
Присоединительная резьба, мм | 73 | 73 |
Диаметр устьевого штока, мм | 31 | 31 |
Наибольшее давление (при неподвижном штоке и затянутой сальниковой набивке), МПа | 7 | 14 |
Рабочее давление, МПа | 4 | 4 |
Габариты, мм | 340×182×407 | 340×182×526 |
Масса, кг | 21 | 24 |
studfiles.net
Завод РОСНЕФТЕМАШ • Полезное — Арматура устьевая двухствольная (АУД)
Устьевая арматура — один из важнейших элементов, применяемых сегодня для организации работы трубопроводов, в различных направлениях добывающей и перерабатывающей промышленности. Основным назначением такого элемента будет являться обвязка и герметизация труб, что делает использование подобных агрегатов просто незаменимым. В отдельных случаях устьевая арматура может использоваться для глубинных исследований, выполняя задачу регулятора процессов отбора требуемой жидкости.
Важно отметить, что различные виды устьевой арматуры предусматривают самый широкий спектр использования данного элемента. Помимо выбора между типами арматуры производится отбор по рабочим характеристикам, качеству или производительностью того или иного варианта.
Двуствольная устьевая арматура
Один из самых распространенных видов устьевой арматуры — арматура устьевая двуствольная, или АУД. Данный агрегат применяется исключительно в нефтегазодобывающей промышленности для организации устья скважины при одновременной добыче нефтяных и газовых продуктов из раздельных скважин. Подобный подход позволяет не только существенно обезопасить весь процесс добычи, но и снижает материальные затраты, направленные на добычу в целом.
Внедрение двуствольной арматуры удешевляет стоимость строительство скважин, тем самым повышая привлекательность разработки месторождения и впоследствии увеличивая эффективность добычи на поздних стадиях.
Традиционно устьевая двуствольная арматура включает в себя два двухканальных трубодержателя, первого и второго ряда соответственно. Важно отметить, что один из каналов трубодержателя первого ряда оснащен как верхней, так и нижней резьбой, в то время как у требодержателя второго ряда каждый канал имеет лишь один тип такой резьбы. Крепление АУД к скважине производится со стороны требодержателя первого ряда за счет коннектора в виде диска с отверстиями. Подобная конструкция запатентована в конструкторском бюро РФ и не может быть использована в производстве без соответствующего разрешения.
На сегодняшний день двуствольная устьевая арматура может применяться в умеренных, умеренно-холодных и холодных климатических условиях. Температура окружающего воздуха при этом может варьироваться от — 60 до + 40 градусов по Цельсию. Качество производимой арматуры контролируется стандартом ГОСТ и подтверждается сертификатом особого класса от завода производителя.
rosneftemash34.ru
