Арматура нужна для чего: Арматура, зачем она нужна и какие виды существуют

Содержание

что это такое и для чего она нужна

Содержание:

1 Необходимость применения
2 Общая классификация арматуры: виды
3 Разновидности
4 Область применения
5 Специфика маркировки
6 Заключение

Арматура – это металлическое изделия в виде стержня. Арматурные прутья относят к важным элементам строительства. Их получают путем проката стали на металлургических заводах, подвергая высоким температурам. Из стали удаляют отходы и добавляют примеси, снижая уровень углерода и повышая прочность прутьев. После изготовления арматура подвергается проверкам и соответствиям ГОСТу. Производство и продажа арматуры – сферы высокого спроса, так как её используют в гражданском и в промышленном строительстве. Данная статья поможет детальней рассмотреть, что такое арматура.

Необходимость применения

Арматура нужна для прочности и выносливости бетона и используется в процессе любого строительства. Устойчивость бетона к растяжению, намного меньше чем к фактору сжатия. Благодаря рифленой поверхности арматура хорошо закрепляется в бетоне и уменьшает его деформацию.

Арматура – это металлическое изделия в виде стержня

Чистый бетон не имеет высокого свойства прочности, и чтобы увеличить его долговечность, бетон и арматуру соединили в железобетоне. Железобетонные конструкции предназначены надежному укреплению постройки в сравнении с обычным бетоном:

арматура защищает бетон от резких перепадов температуры;
повышается прочность при одновременном воздействии факторов сдавливания и растяжения;
арматура препятствует образованию бетонных трещин.

Арматура используется и в фундаменте. Он берет на себя любые виды нагрузок от вышестоящих конструкций и потому должен быть максимально прочным. Дополнительно на фундамент воздействуют движения грунтов и морозное пучение. Арматура в фундаменте работает как эффективная защита и помогает сопротивляться разрушению бетона.

Общая классификация арматуры: виды

В зависимости от вида изготовленного материала, арматурные стержни бывают:

Металлические. Из металлов изготавливают традиционную арматуру, она высокая по теплостойкости. В процессе армирования её могут сгибать и сваривать.
Композитные. Они изготовлены из стеклянных, базальтовых и углеродных волокон. Наиболее востребована стеклопластиковая арматура, не проводит электроток и не подвержена коррозии.

Арматура металлическая

В зависимости от способа изготовления арматура может быть:

Стержневой. Подобная арматура используется чаще всего. Диаметр прутьев от 6 до 80 мм, они изготавливаются путем холодного и горячего проката, служат каркасом железобетонным конструкциям и могут быть:

Гладкими. Без выступающих изгибов на поверхности.
Периодического профиля. Состоят из периодичных мелких выступов по всему периметру.

Проволочной. Размер данной арматуры доходит до 10 мм. Изготавливается способом холодной протяжки стержней через ряд уменьшающихся в диаметре отверстий. В результате стержни проволочной арматуры сужаются в диаметре и увеличиваются в длине.
Канатной. Арматура изготавливается из проволоки. Диаметр высокопрочных канатных прутьев от 6-15 мм. В ней не должно быть оборванной проволоки и вмятин.

В зависимости от установки арматура делится на три вида:

Штучный. Используется в опалубках на частном строительстве работ небольших объемов. Отдельные элементы используются в каркасах и арматурных сетках.

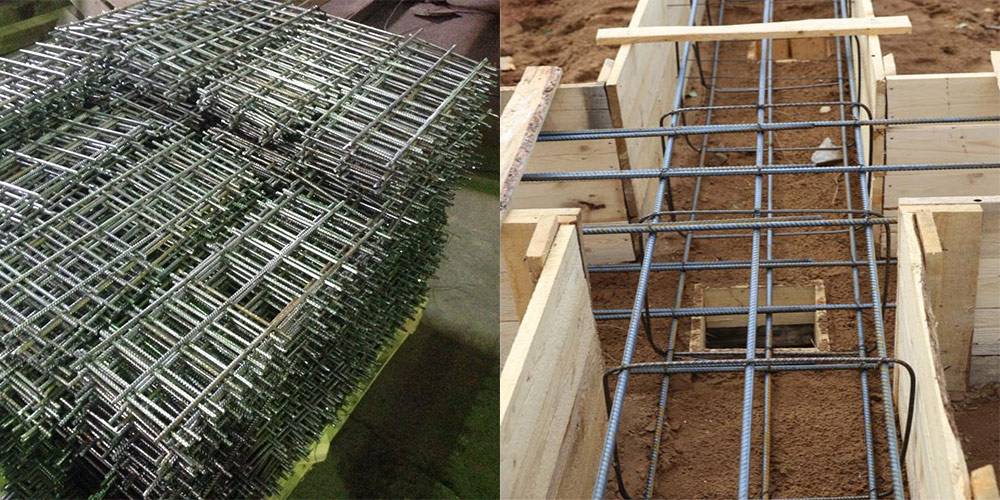

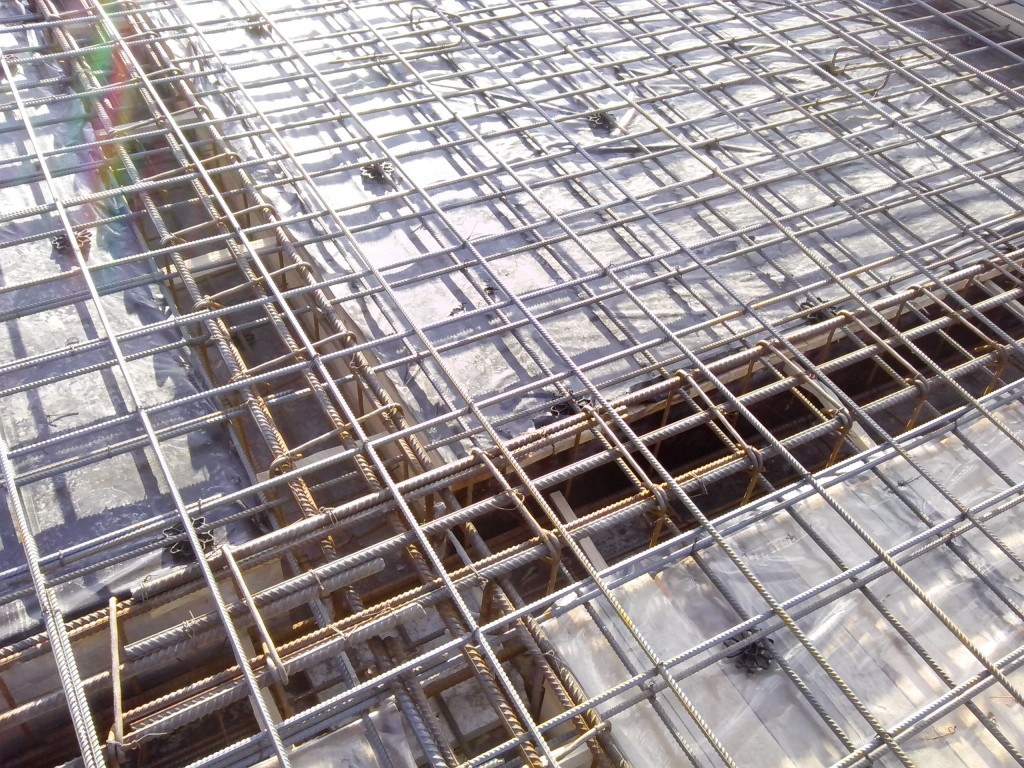

Арматурная сетка. Уже готовые переплетения вертикальных и горизонтальных стержней фундаменту и плитам перекрытия.

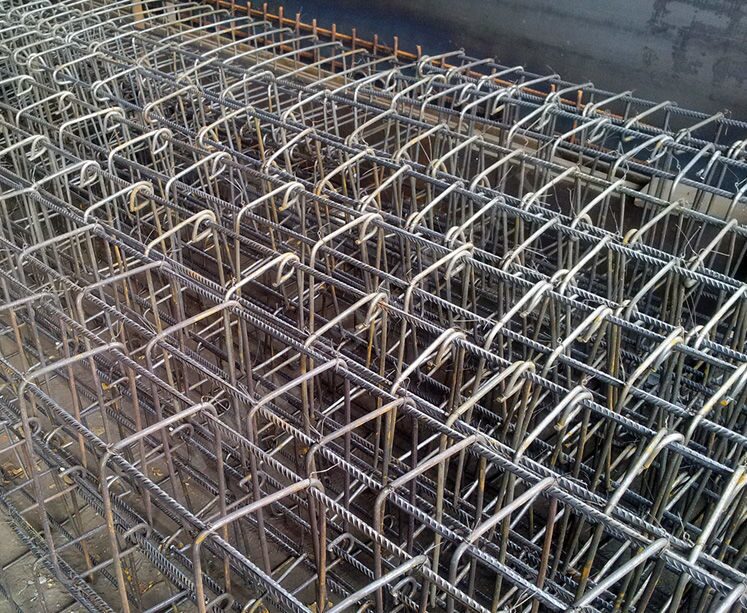

Каркас. Каркасные конструкции предназначены армировать колонны и балки.

Выбор конкретного вида арматуры зависит от места и способа её применения.

Сетка арматурная 50х50х3 мм в картах

Разновидности

По своему назначению арматура бывает таких видов:

Рабочая. Самый значимый вид арматуры, обладающий высокой прочностью, принимает основные нагрузки строения. В свою очередь, выделяется:

Поперечная рабочая арматура часто производится в виде хомутов. Удерживает нагрузку от поперечной силы конструкции и устанавливается перпендикулярно к продольным арматурным прутьям.

Продольная арматура принимает нагрузку от факторов сжатия и растяжения по вертикальной оси напряженных конструкций.

Распределительная (конструктивная) – распределяет нагрузку рабочей арматуры по всей площади и обеспечивает её цельность. Ставится в места концентрации напряжений и резких изменений сечения конструкции.
Монтажная. Применяется для усиления каркаса и объединяет все части. В некоторых случаях конструктивная и рабочая арматура может одновременно выполнять функции монтажной.

Каждый из этих видов арматуры обеспечивает максимальную прочность и долговечность в конкретном месте строительной конструкции.

Область применения

Арматура очень широко применяется в строительстве:

гражданские здания;
мосты, гидроэлектростанции и плотины;

Арматура в строительстве

заводы и фабрики;
применяется в закладке фундаментов;
шахты, аэродромы и портовые сооружения.

Арматуру используют в изготовлении ломов и штифтов, кроме того, прутья популярны в частном применении на дачных участках (в пристройках, заборах и сараях).

Специфика маркировки

Маркировка арматуры – специальное обозначение, помогает лучше разобраться в диаметре арматуры, её внешнем виде и характеристиках. Созданное чтобы упростить выбор и быстро сориентироваться в различных видах арматурных прутьев. Стержневую арматуру поделили на 6 классов:

Класс А240 (А1). Арматурные прутья класса А240 гладкие и без углублений, из-за чего обладают худшими свойствами сцепления с бетоном в сравнении с профильной арматурой.
Применяется дополнением к основной арматуре и выпускается разными диаметрами и длиной. Используется в формировании каркасов. Если здание небольшое, её можно применять самостоятельно (в ленточном фундаменте дачи либо бассейна). Имеет невысокую стоимость и повышенную эластичность.
Класс А300 (А2). Арматура периодического профиля с различным диаметром от 10 до 80 мм пользуется высокой популярностью и нужна в изготовлении железобетонных плит и возведения частных домов. Плотнее чем арматура класса А1.

Специфика маркировки арматуры

Класс А400 (А3). Прутья указанного класса наделены ребристой поверхностью. Их диаметр составляет от 6 до 40 мм. Арматура весьма популярна из-за недорогой стоимости и высокой прочности. Её применяют в сварочных и железобетонных конструкциях, в строительстве дорожных плит и покрытий, а также при армировании бетонных стен зданий.
Класс А600 (А4). Используют в напряженных и ненапряженных железобетонных конструкциях. Арматура класса А600 диаметром от 10 до 32 мм используется в армировании фундаментов зданий и производстве железобетонных конструкций, их часто связывают в каркасы.
Класс А800 (А5) и А1000 (А6). Прутья с рифлеными ребрами диаметром 6-36 мм производится из низколегированной стали. Арматура класса А5 и А6 высокой прочности и стоимости. Их применяют лишь в промышленном строительстве больших фабрик, заводов и сооружений.

Существуют и более детальные характеристики в маркировке с различным обозначением:

Буква «К» говорит о дополнительной обработке арматурной стали антикоррозийными веществами (Ат800К).
Буква «С» дает возможность понять, что стержни хорошо свариваются (Ат400С).
Буква «т», добавленная к индексу, обозначает – арматура термически упрочненная (Ат800К).

Буква «в» – арматура, упрочнённая вытяжкой.

Заключение

Строительные объекты с применением арматурного каркаса становятся надежными и долгосрочными. Арматура увеличивает прочность конструкции и важна в процессе заложения фундамента здания.

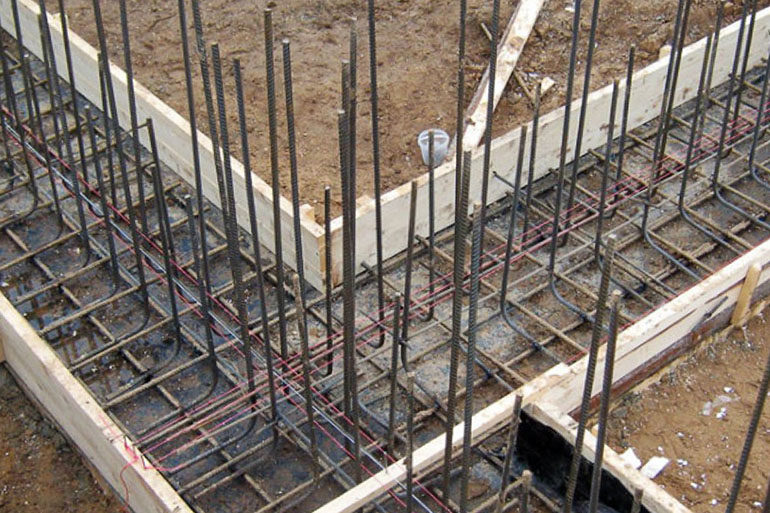

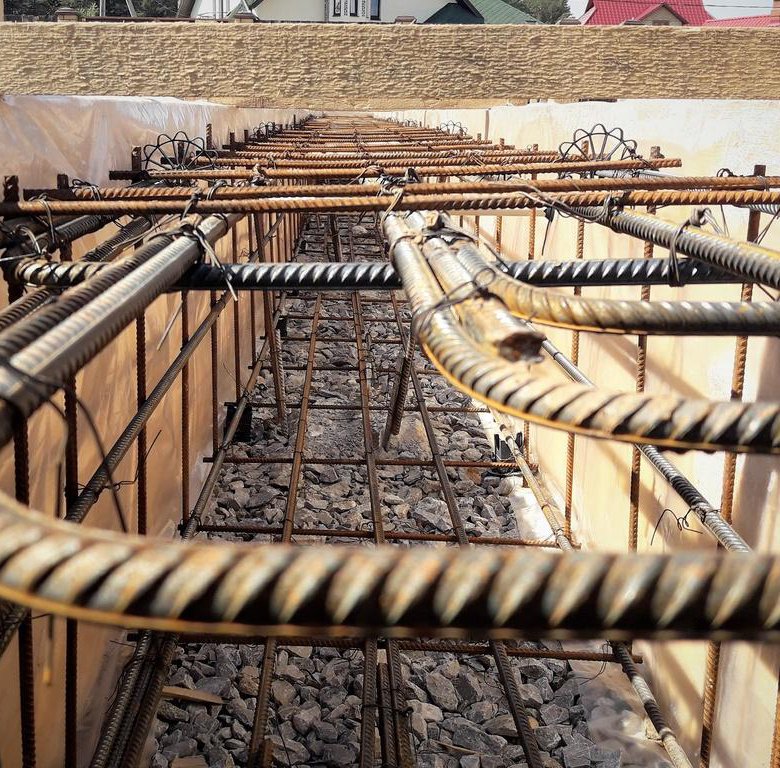

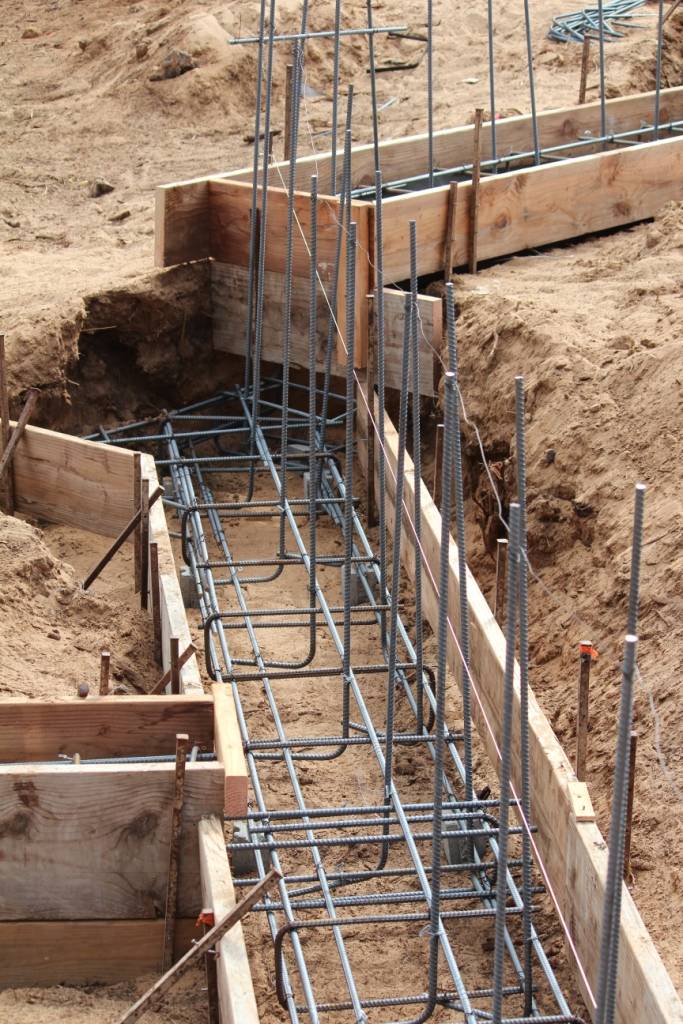

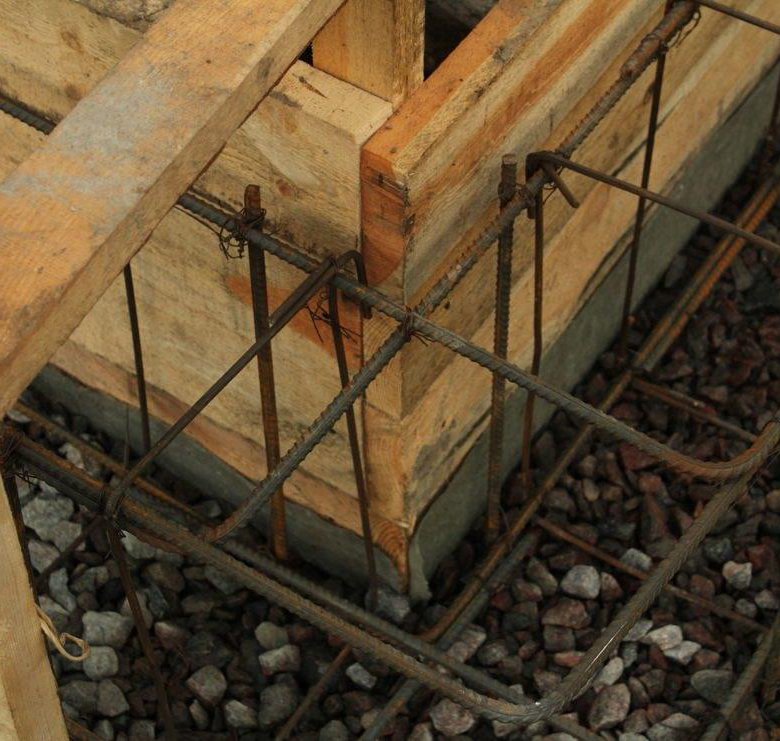

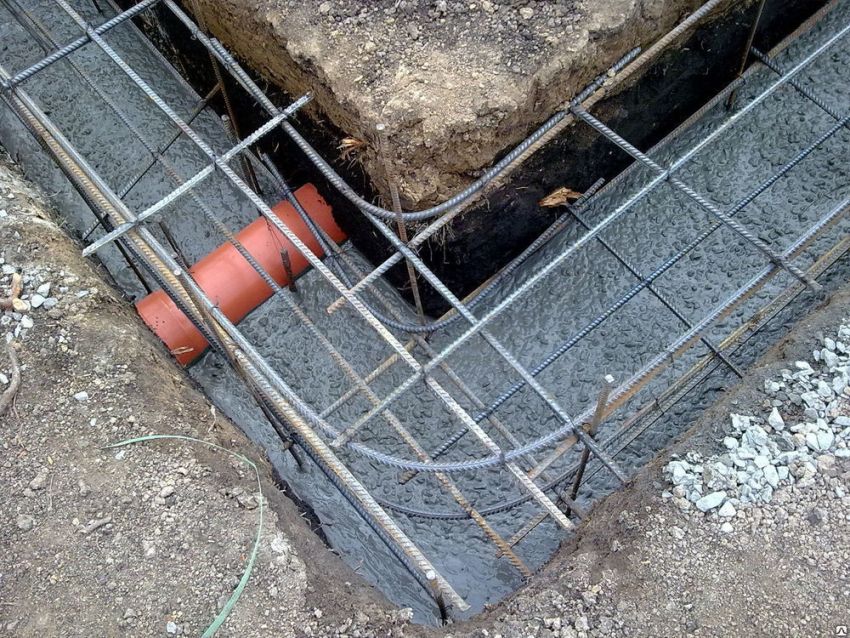

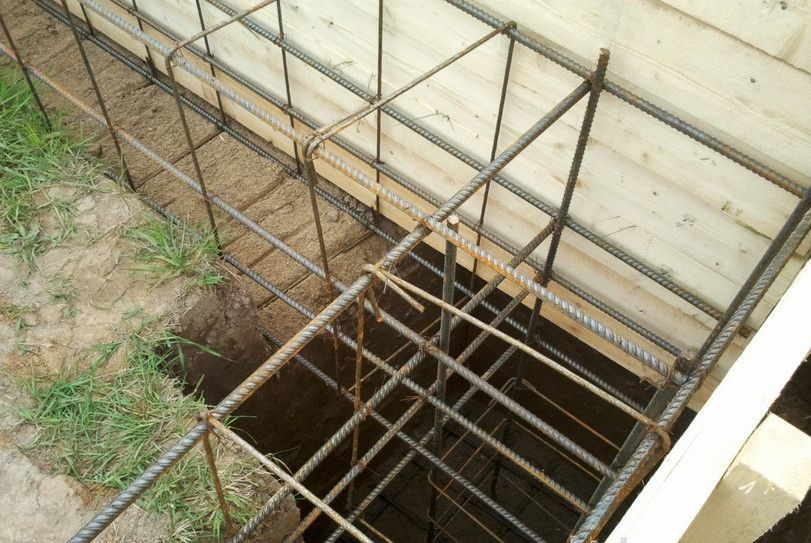

Арматурный каркас для ленточного фундамента

Арматурный каркас для ленточного фундамента играет роль скелетного основания, который полностью берет на себя напряжение от внешнего и внутреннего давления. Арматурные прутья принято соединять в каркасы или сетки с помощью сваривания или связывания специальной проволокой. В самостоятельном строительстве вязание арматуры занимает длительный период времени и требует соответствующих навыков, поэтому многих волнует вопрос: «Можно ли сваривать арматуру для фундамента?»

Вязать арматуру стоит тогда, когда строительство происходит на сложном грунте (с высоким уровнем подземных вод, значительным промерзанием грунта). Если свариваются крупные прутья с маркировкой «С» в строительстве частного здания небольшого размера – сварка не повлияет на прочность конструкции.

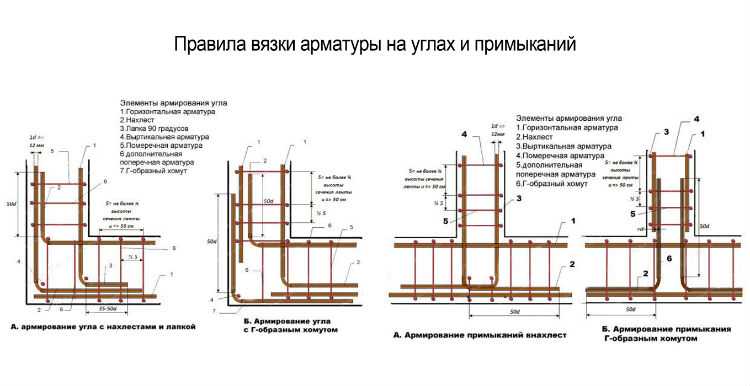

В процессе армирования следует обратить повышенное внимание на правильное армирование углов фундамента. Неправильная стыковка прутьев может привести к появлению трещин и расслоений. На углах необходима жесткость соединения арматуры и вязка тогда не подходит. На угловом месте стыков арматуры хорошо использовать Г-образные пруты.

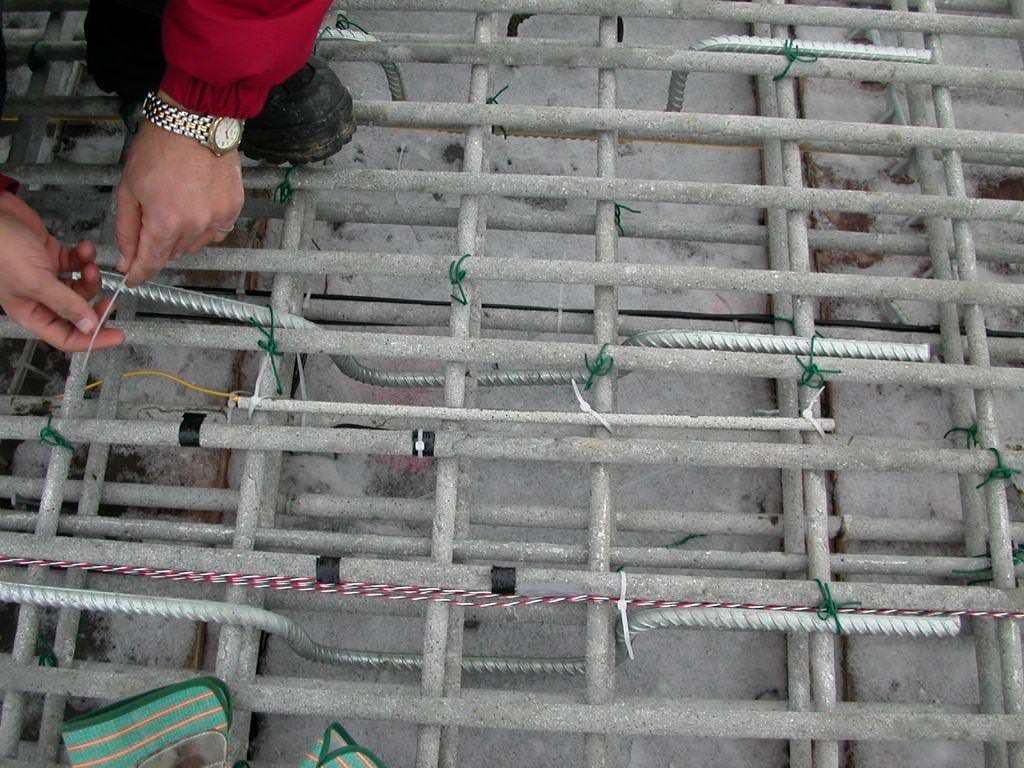

Современные технологии позволяют использовать не только металлическую, но и композитную арматуру. Пластиковая арматура плюсы и минусы:

имеет малый вес;
не подвержена коррозии;
высокая прочность на разрыв;

низкая теплопроводность;
не изгибается;
прутья соединяются исключительно вязкой.

Пластиковую арматуру спокойно применяют в малоэтажном строительстве, в различных фундаментах и плитах.

Кроме вязки и сварки, используют муфтовое соединение арматуры, что позволяет надежно соединить концы арматурных прутьев друг с другом. У такого способа есть преимущества и недостатки:

высокая скорость соединения прутьев;
прочность соединения;
снижается расход материала;
высокая стоимость;
требуется нарезать резьбу и прикрутить муфту.

Данный способ соединения арматуры часто применяется в промышленном строительстве и в больших объемах работ.

Более подробно смотрите информацию на сайте wikimetall.ru (портал о металлооброботке)

Для чего нужна арматура в железобетонных конструкциях?

18 октября 2019

время чтения 3 минуты

Самая популярная арматура на нынешний день имеет диаметр 10-12 миллиметров, также широко используется диаметр 6-8 мм. У каждого диаметра есть свое предназначение. При подготовке проекта проектировщик собирает все нагрузки, которые будут воздействовать на фундамент, и по его расчётам видно, какая арматура подойдет лучше.

К примеру, если на объекте поставить тонкую арматуру там, где нужен диаметр 12 мм, конструкция будет работать неправильно и попросту разрушится. Увеличивать же диаметр, например, до 12го, если вполне хватает восьмёрки, нецелесообразно. Вам потребуется больший бюджет, но при этом вы ничего не выиграете.

Надежное сцепление бетона с арматурой происходит за счёт рифленого профиля, когда железный прут не гладкий, а с зазубринами.

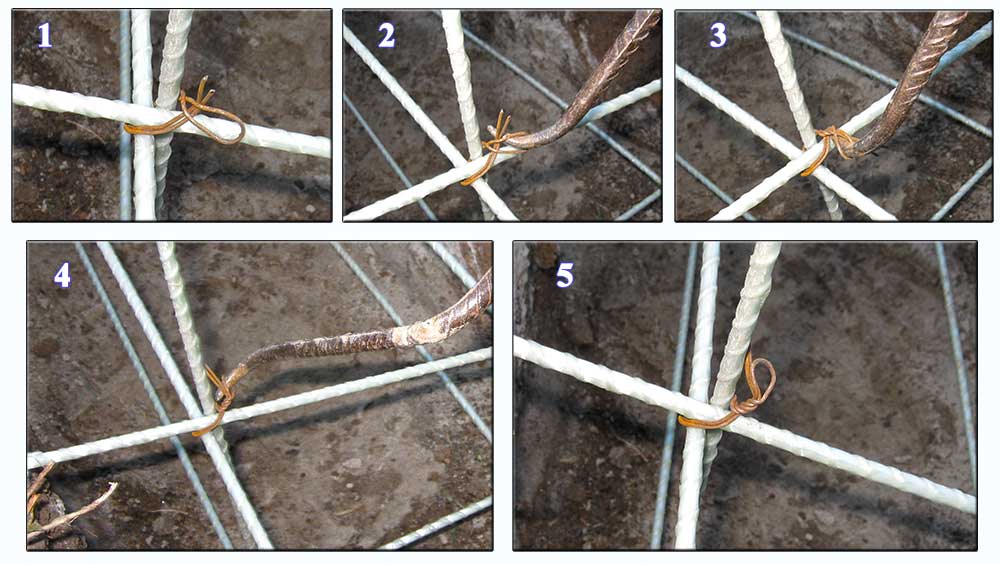

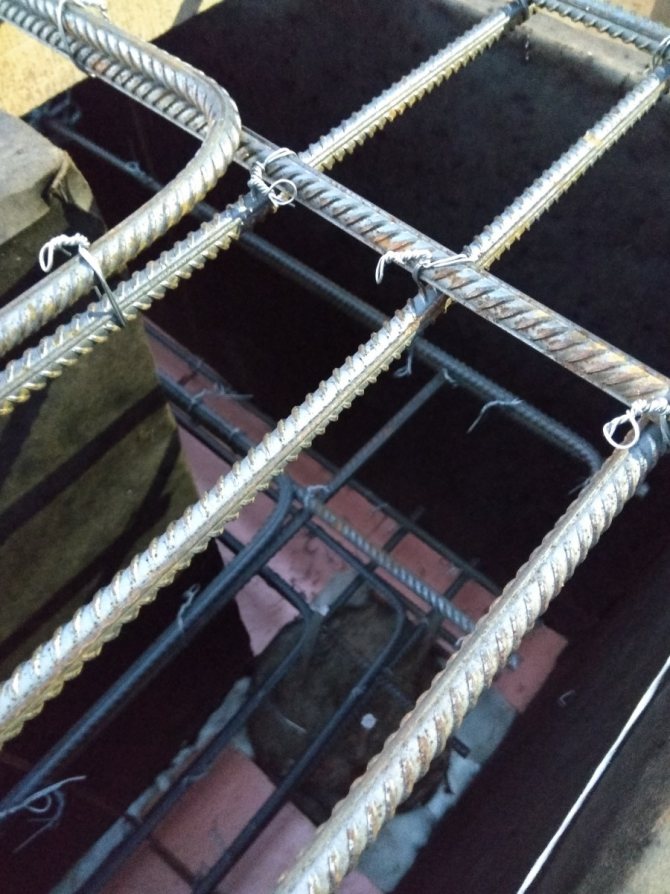

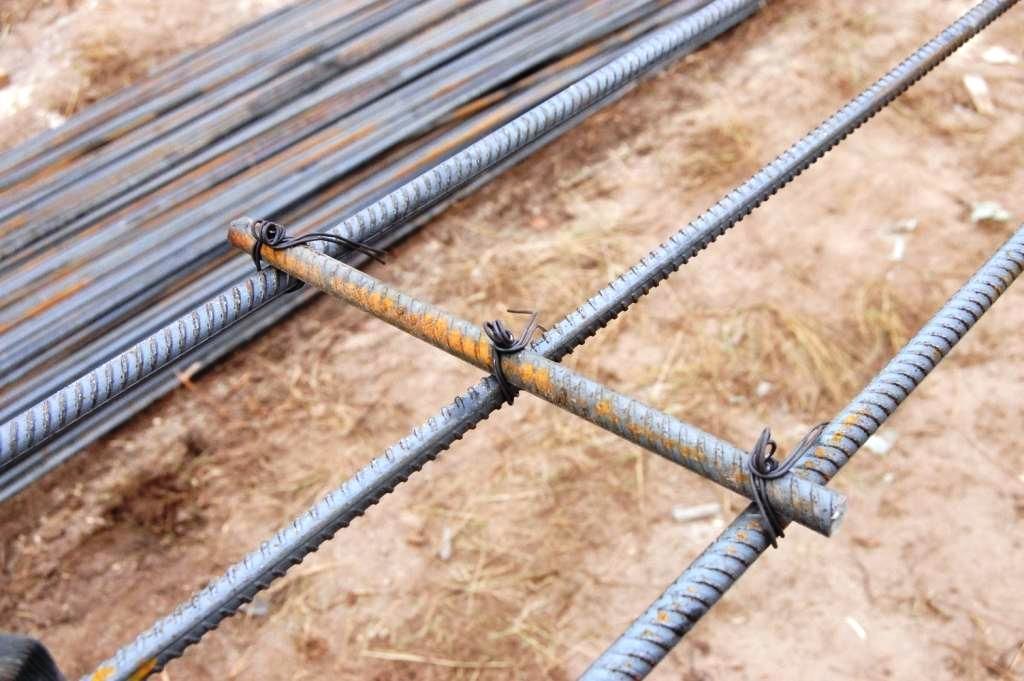

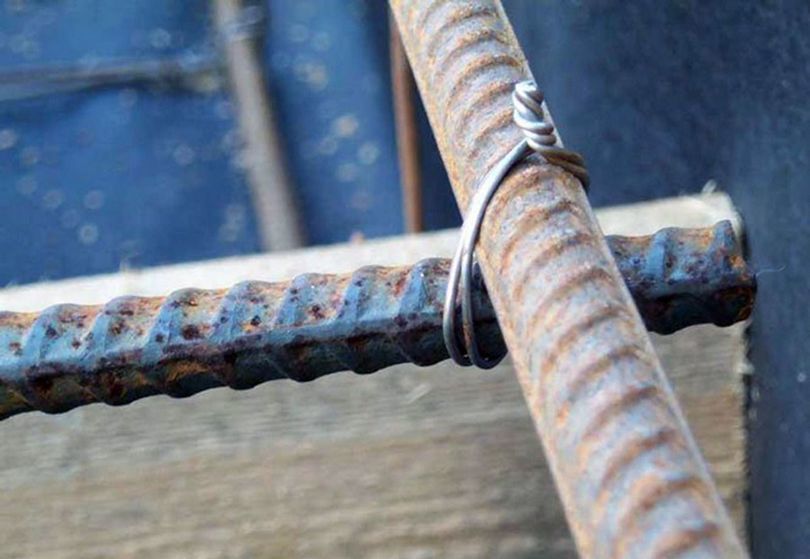

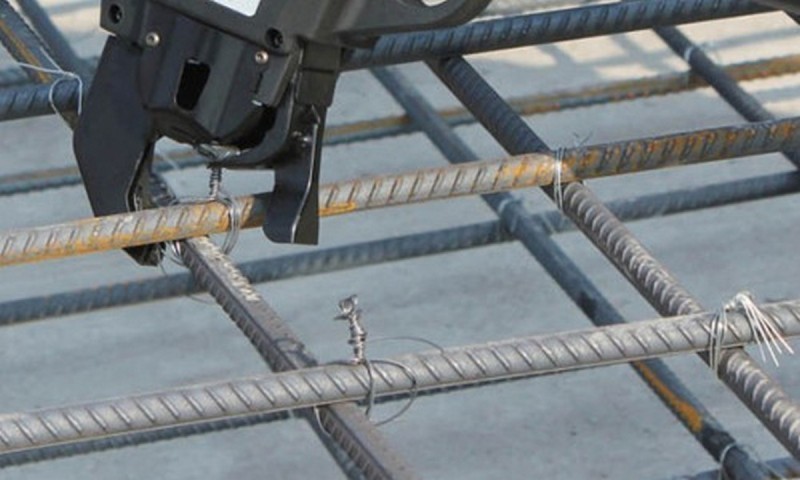

Для того, чтобы скрепить между собой арматуру, используется вязальные проволока и крючок. По строительным правилами такой каркас вяжется в шахматном порядке. Ячейка, связанная из арматурных стержней, имеет шаг 20 см, и сверху это выглядит как квадрат, каждая сторона которого равна 20 см. Шаг ячейки всегда рассчитывается на стадии проекта, и вязать каркас с другим шагом будет неправильно – конструкция может разрушиться или работать не так, как должна.

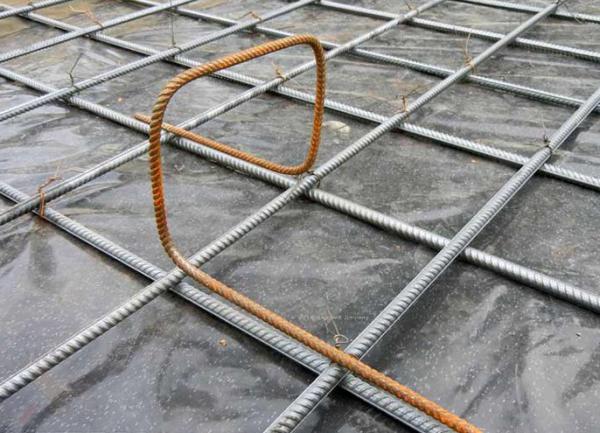

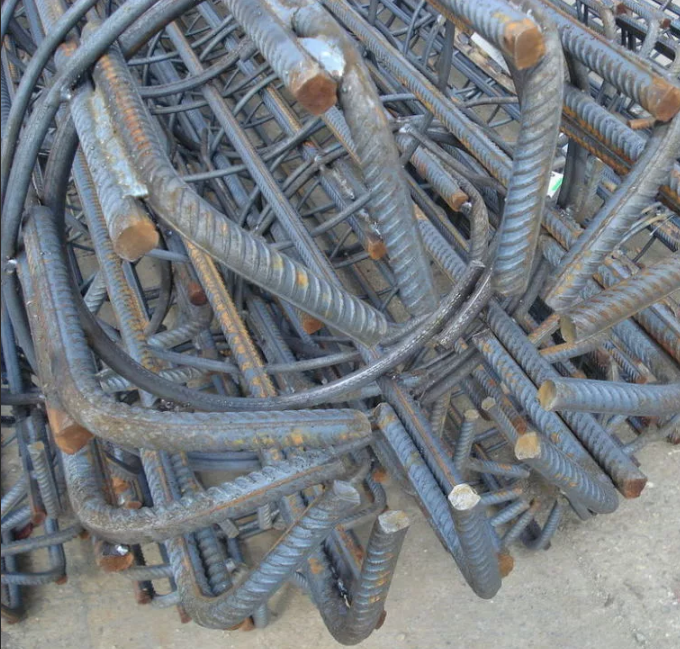

Гнутый элемент из арматуры 8 диаметра, который на строительном сленге называется лягушкой, необходим для того, чтобы разделить между собой нижнюю и верхнюю сетку в конструкции. Лягушка гнется прямо на стройке на гибочном станке. Под нижней сеткой также расположены пластиковые фиксаторы. Они нужны для того чтобы создать защитный слой между арматурой и внешней средой, чтобы металлическая конструкция не подвергалась коррозии.

Зачастую производители арматуры изготавливают стержни длиной порядка 12 метров. Но иногда этой длины в конструкции не хватает, и стержни приходится соединять между собой. Таким образом появляется перехлёст арматуры, длина которого также нормируется строительными правилами и составляет 40 сантиметров. Перехлест обязательно должен идти через один ряд – это еще одно требование СНИПов.

На что стоит обратить внимание?

Если вы строите фундамент в нашей компании, вам не о чем беспокоиться – наш технадзор проверит все армирование и укажет рабочим на все недостатки, которые были выявлены. И только после того, как он одобрит и примет этот этап работы, мы будем заливать в конструкцию бетон.

Но если вы строите фундамент без наблюдения профессионала, то обратите внимание на следующие пункты при приёмке армирования:

Выбирайте надежного поставщика арматуры.

Очень важный пункт, влияющий на результат строительства и на долголетия вашего фундамента.

Во-первых, поставщик должен привезти качественный материал.
Во-вторых, он должен привезти нужное количество, за которые вы заплатили.

С поставщиками очень часто возникают вопросы по весу арматуры и по количеству хлыстов, поэтому очень важно работать с проверенными компаниями.

Следуйте вашему строительному проекту

Если вы работаете по проекту, очень важно следовать ему и соблюдать тот шаг, который указан в документе, а также нужный диаметр арматуры. Тогда все элементы будут на своих местах с нужными перехлестами и защитными слоями. Это очень важно в армировании.

Вы всегда можете позвонить в компанию “Фундамент-СПб” и получить консультацию по каждому этапу строительства фундамента.

Задать вопрос

Автор статьи

Алексей Александров

Задать вопрос

Увеличение объемов работ на этапе строительства дома, значительное увеличение бюджета.

Неравномерная осадка фундамента, приводящая к трещинам и перекосу здания

Многократное увеличение объема отсыпок под фундаментом.

Подтопление участка. Усложнение возможности подключения инженерных сетей.

УВАЖАЕМЫЙ ПОЛЬЗОВАТЕЛЬ!

Руководствуясь действующим законодательством Российской Федерации (Федеральный закон РФ от 27 июля 2006 года № 152-ФЗ «О персональных данных»), а также предписаниями Федеральной службы по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор), ООО «Фундамент-СПб» уведомляет Вас о порядке сбора, обработки и хранения персональных данных, полученных из сети интернет. В зависимости от использования Вами тех или иных функций сайта могут быть получены следующие персональные данные: ФИО, адрес электронной почты, номер телефона. Персональные данные собираются с целью консультации пользователей о предоставляемых услугах посредством обмена текстовыми сообщениями, телефонными звонками либо письмами электронной почты. Мы удаляем индивидуальные данные, предоставляемые Вами добровольным образом, включая имена, адреса электронной почты и телефонные номера.

Мы не передаём Ваши персональные данные третьим лицам. На сайте используются технологии, позволяющие собрать некоторые технические сведения о пользователе, в частности — адрес интернет-протокола; операционную систему Вашего устройства и его тип; интернет-браузер, используемый для просмотра нашего сайта, а также данные о веб-сайтах и других способах источников перехода на наш сайт. В эту группу собираемых данные не входят персональные данные, они собираются исключительно в целях отображения статистических данных об использовании нашего сайта. На пользователей сайта может быть направлен маркетинг на базе списков пользователей, с применением систем провайдеров услуг третьей стороны (например, Google). В маркетинге на базе списков пользователей используются списки, составленные по использованным на данном сайте файлам куки. При осуществлении маркетинга на базе списков пользователей соблюдается, в частности, политика персонализированной рекламы Google Inc., последнюю версию которой можно прочитать по адресу https://support. google.com/adwordspolicy/answer/143465?hl=ru. Управлять настройками рекламных инструментов Google-маркетинга Вы можете на странице: http://google.com/ads/preferences.

С персональными данными, предоставляемыми в добровольном порядке осуществляется совершение следующих операций: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка). В соответствии с действующим законодательством предоставление какой-либо информации о не являющейся контактной и не относящейся к целям настоящего согласия, а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни запрещено. Мы не проверяем достоверность персональных данных, предоставляемых пользователем, и не имеем возможности оценивать Вашу дееспособность. Мы исходим из того, что Вы предоставляете достоверные персональные данные и поддерживаете такие данные в актуальном состоянии. Согласие на обработку персональных данных может быть отозвано мною в любое время на основании письменного заявления.

Для чего нужна арматура в бетоне

Главная » Статьи » Для чего нужна арматура в бетоне

Зачем бетону нужна арматура, деформация бетонной конструкции

Обычный бетон обладает некоторыми недостатками, которые сохраняются независимо от используемой марки цемента и тщательности подбора примесей. Один из таких недостатков – недостаточная прочность несущих конструкций из чистого бетона. Однако материал сам по себе слишком хорош, чтобы отказываться от него в пользу металлических конструкций, к тому же, он гораздо дешевле. Железобетон решает проблему прочности и экономичности при производстве бетона. Именно укрепленный арматурой бетон становится основной для многоэтажных зданий и обширных промышленных площадок.

Деформация конструкции вследствие сжатия и растяжения

Как именно арматура помогает сделать железобетон таким прочным? Любая несущая конструкция из бетона подвергается нагрузкам на сжатие и растяжение, что вызывает временную или постоянную деформацию. Чтобы понимать, как работает деформация, можно представить на месте железобетонной плиты большой блок резины, который сжимается, растягивается и сгибается по определенным правилам. Бетон подвержен почти тем же законам физики, хотя его деформация менее заметна глазу. А чрезмерная деформация недостаточно укрепленного бетона вызовет разрушение конструкций, что чревато приведением здания в аварийный вид.

Чистый бетон, хоть и выглядит довольно прочным, разрушается при относительно малых усилиях. Поэтому его используют там, где предполагается лишь один вид деформации в один момент времени. Несущие конструкции в зданиях требуют большей прочности и гибкости. Стержень арматуры из стали выдерживает значительные нагрузки по сравнению с твердым бетоном, он выдерживает в сто раз более сильное растяжение, чем самый крепкий неармированный бетон. Таким образом, стержни из стали способны удерживать целые бетонные плиты от сильной деформации, принимая на себя многие виды нагрузок, в том числе резкие вибрации.

Важно подбирать арматуру определенного сечения, чтобы она хорошо укладывалась в бетон, не создавая полостей или слабых областей в плите. Сцепление может быть усилено длительным выдерживанием бетона после заливки, а также повышением исходной шероховатости стальных стержней. Сама же сталь отлично сцепляется с бетоном, при этом они имеют примерно одинаковые физические свойства в плане изменения температуры – например, они одинаково меняют свой объем. Дополнительное укрепление происходит при усадке бетона – он так плотно сжимает стальные прутья, что они практически становятся неотъемлемой частью готовой железобетонной плиты. Железобетон становится частью прочных стен, полов и потолочных плит в жилых и промышленных зданиях.

Так как бетон является слабым проводником тепла, стальная арматура надежно защищена от одного из своих главных недостатков – хрупкости при резком изменении температур. Арматура внутри железобетонной плиты практически не испытывает влияния температуры в самые жаркие или холодные сезоны года.

beton2006.ru

Зачем в бетоне нужна арматура?

12 ноября 2016г. Строительные материалы

При заливке бетона во внимание принимается целый комплекс различных факторов, которые будут влиять на прочность окончательно затвердевшей конструкции. Колебания температуры, грунтовые воды и даже качество воздуха окажут влияние на прочность заливаемого бетона, поэтому инженеры ищут различные пути обеспечения качества готовой продукции. На сегодняшний день металлические стержни, которые называются арматурой, часто помещаются в бетон, чтобы нагрузка распределялась равномерно и конечный затвердевший бетон был хорошо укреплен.

Как правило арматуру для бетона изготавливают из углеродистой стали и производят с характерной ребристой поверхностью, которая необходима для лучшего сцепления с бетоном.

Бетон является относительно сильным, когда он полностью установлен и хорошо застыл, но он имеет низкую прочность на разрыв, а после расширения или сжатия (которые происходят ввиду различных условий, например, погодных), он не сцепляется сам с собой обратно. Арматура, помещенная в бетон, компенсируют низкую прочность на разрыв в бетоне. Именно арматура держит бетон от разделения, которое может вызвать трещины и другие повреждения структуры.

Арматура эффективно держит структуру в едином целом комплекте, а так как сталь и бетон расширяются и сжимаются почти с одинаковой скоростью, то вероятность их отделения друг от друга крайне мала.

Стальные стержни выпускают производители металлоизделий. Стержни бывают разной длины и толщины, так как каждый проект нуждается в своем типе арматуры.

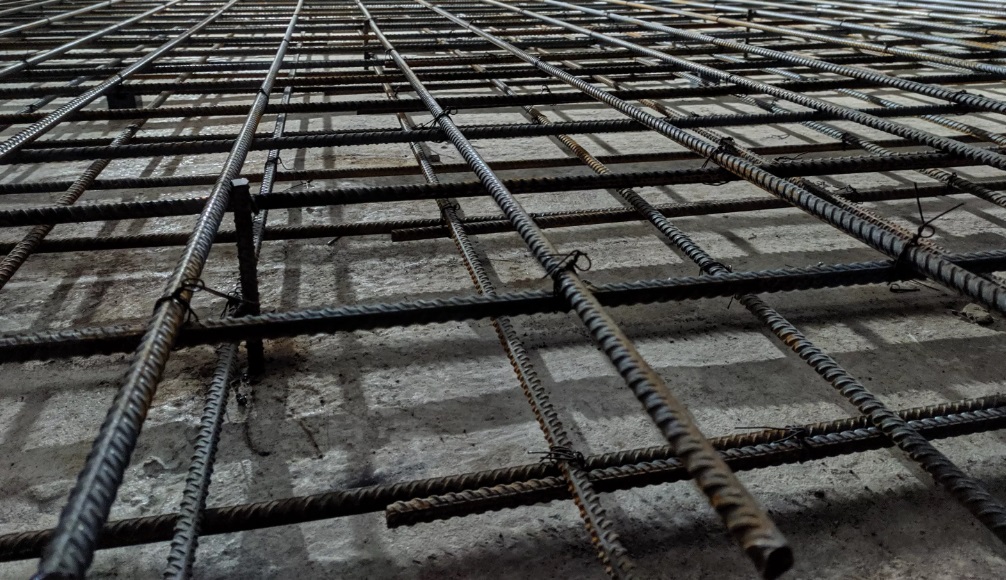

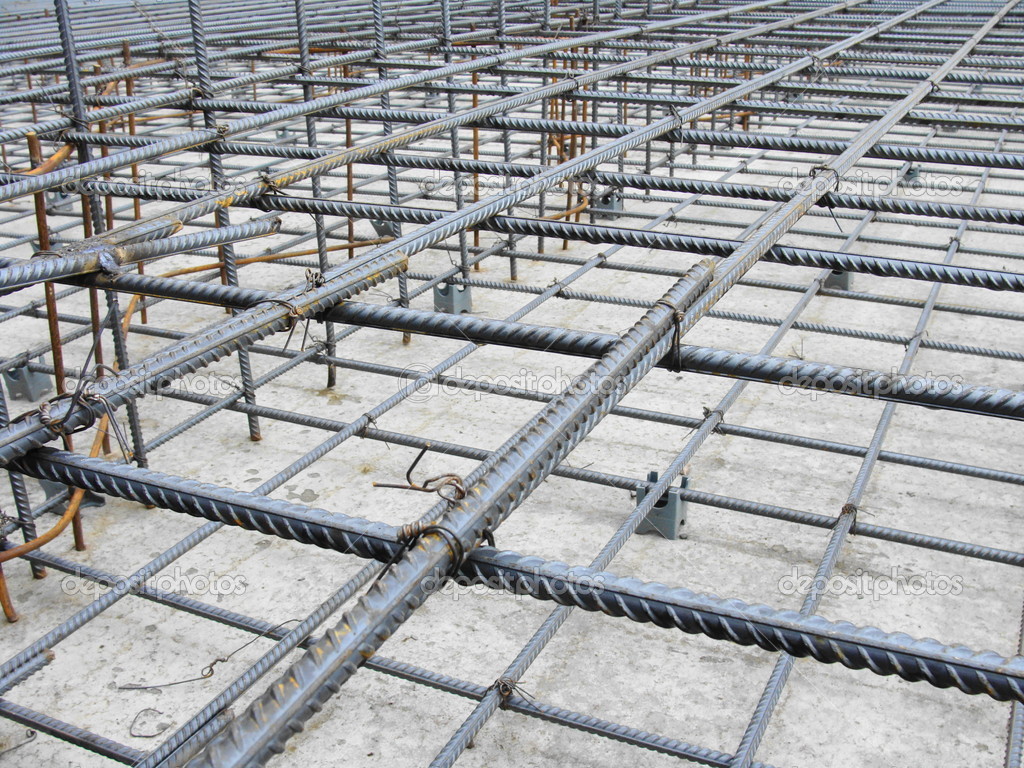

Строители могут сформировать из арматуры единую сетку или клетку, связав стержни друг с другом. Это, как правило, делается в крупных проектах.

Кирпичные и другие конструкции также иногда усиливаются стальной арматурой. Но в основном, заказы на арматуру делают фирмы, которые строят большие несущие конструкции из бетона, то есть работают с крупными проектами.

Поскольку арматурный профиль подвержен коррозии (а если это произойдет, вероятность трещин в бетоне увеличится), то стержни устанавливают на определенной глубине. Если они слишком близки к поверхности, до них может дотянуться вода, а это приведет к коррозии и ржавчине. Обычно бетона достаточно, чтобы оградить арматурный стержень от влаги, но в определенных ситуациях (например, в сооружениях, близко расположенных к соленой воде, или в мостах) используют арматуру, покрытую полимером, препятствующим образованию ржавчины. Арматура с покрытием стоит дороже, чем обычная стальная арматура, но в долгосрочной перспективе, она, конечно же, демонстрирует свою выгоду (потому что ремонт некоторых сооружений и их реконструкция обходится очень дорого).

Источник

highlogistic.ru

Армируем фундамент своими руками

Когда речь заходит о строительстве фундамента, всегда говорится о необходимости его армирования. Исключением являются только кирпичный и свайно-винтовой фундаменты. Несмотря на то, что процесс армирования на первый взгляд несложный, это не совсем так.

В первую очередь трудности возникают на этапе выбора арматуры, а во вторую – при армировании углов фундамента, так как это место достаточно тяжелое для подобной работы. Чтобы не допустить ошибок, важно заранее знать особенности выбора материала и тонкости армирования фундамента.

Не менее важно также верно составить чертежи армирования фундамента, или правильно воспользоваться уже готовыми. Без этого рассчитывать на хороший результат нельзя.

Иногда у некоторых строителей возникает желание сэкономить на армировании и обойтись без него. Конечно же, это категорически запрещается, так как арматура является важной и неотъемлемой частью фундамента. Чтобы полностью убедиться в этом, необходимо ознакомиться с функциями арматуры в фундаменте и оценить ее незаменимость.

Зачем нужна арматура?

Понимание, зачем нужно армирование бетонного фундамента, необходимо при строительстве.

• Во-первых, наличие арматуры увеличивает несущие способности основания, позволяя установить на него более тяжелую постройку.
• Во-вторых, при отсутствии арматуры основание дома под воздействием внешних факторов начинает быстро разрушаться, так как бетон очень слаб при нагрузках на разрыв.

Кроме этого, без установленных прутьев или сетки арматуры основание достаточно сильно гуляет при сезонных колебаниях грунта, что приводит к порче постройки, вплоть до ее полного разрушения.

Особенности выбора

От того насколько правильно сделан выбор материала арматуры и ее диаметр, зависит в дальнейшем прочность и долговечность основания. Сегодня на рынке предложено два вида арматуры – металлическая и стеклопластиковая. Первая наиболее универсальна и обладает отличной прочностью. Применение ее для армирования фундамента дома является бюджетным и надежным.

Стеклопластиковая арматура, будучи еще совсем новым материалом, пока еще не проверена на долговечность на практике. Она отличается от металлической значительно более высокой ценой, но в то же время не подвержена коррозии. Армирование фундамента этой арматурой считается надежным.

Не менее важным показателем при выборе арматуры является и ее диаметр. Изменяется он не только от веса строения, но и от типа фундамента. Диаметр может быть как пять, так и восемьдесят миллиметров, и необходимо выбрать тот, который подходит для конкретного случая. В загородном строительстве чаще всего используют прутья не более тридцати двух миллиметров.

Для того чтобы решить, какой диаметр арматуры нужен для ленточного фундамента, стоит сразу определиться с весом будущего дома. Если возводить планируется легкую постройку, то вполне хватит сечения в восемь миллиметров. Для строений среднего веса достаточно двенадцати миллиметров, а для тяжелых – четырнадцати.

При армировании столбчатого фундамента диаметр сечения прутьев подбирается в зависимости от веса постройки, аналогично тому, как это делается при ленточном основании.

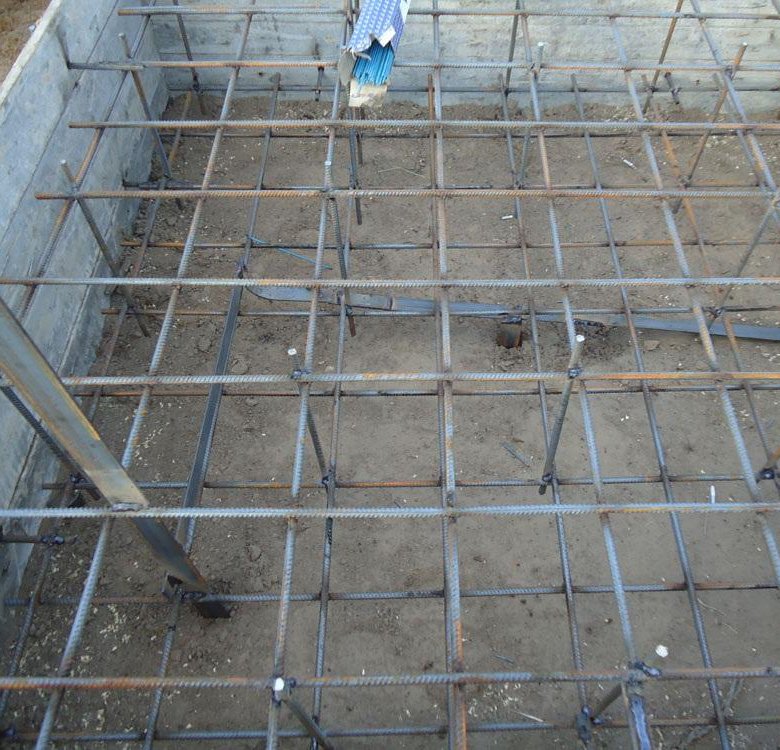

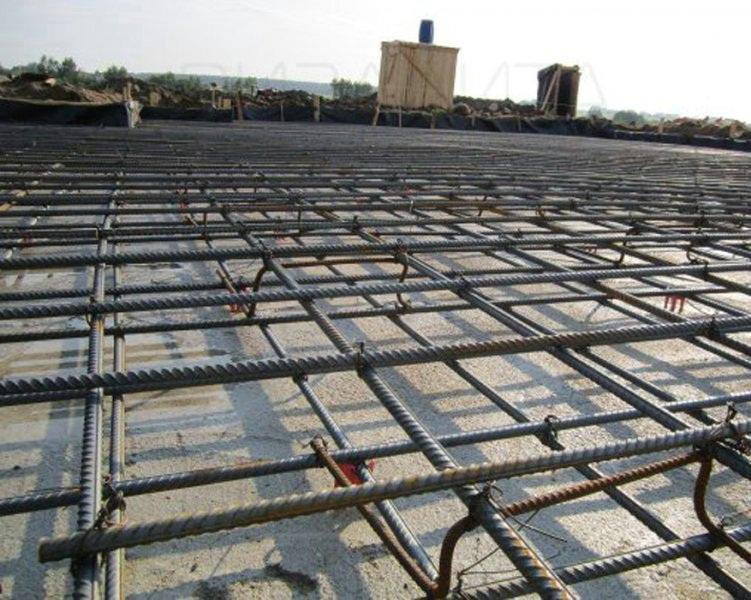

Армирование монолитного фундамента требует прутьев с большим сечением. Чаще всего применяют арматуру с диаметром в четырнадцать – шестнадцать миллиметров. Нельзя забывать о том, что при армировании плиты фундамента будет использоваться как горизонтальная, так и вертикальная арматура.

Также при выборе арматуры хорошо ознакомиться со СНиП армирования, благодаря чему можно будет точно определить необходимый диаметр.

Процесс выполнения работ

Для грамотного проведения работы требуется придерживаться схемы армирования фундамента и иметь под рукой все необходимое. Для того чтобы благополучно осуществить армирование ленточного фундамента понадобятся:

• болгарка;
• пластиковые фиксаторы;
• вязальная проволока;
• арматура – металлическая или стеклопластиковая (совмещать два вида в одном фундаменте нельзя). Учитывая это, следует сразу определиться с тем, какую арматуру использовать для ленточного фундамента.

Перед началом работ для полного ознакомления с предстоящим делом стоит посмотреть различные представленные в интернете чертежи армирования ленточного фундамента. Арматуру продают в виде длинных прутьев, и поэтому для начала ее необходимо нарезать на нужную длину.

Определить, сколько нужно арматуры для ленточного фундамента, можно самостоятельно, имея элементарные математические знания. Стоит также добавить небольшой запас, а не приобретать прутья впритык. Сейчас для расчета армирования фундамента удобно применять онлайн калькулятор.

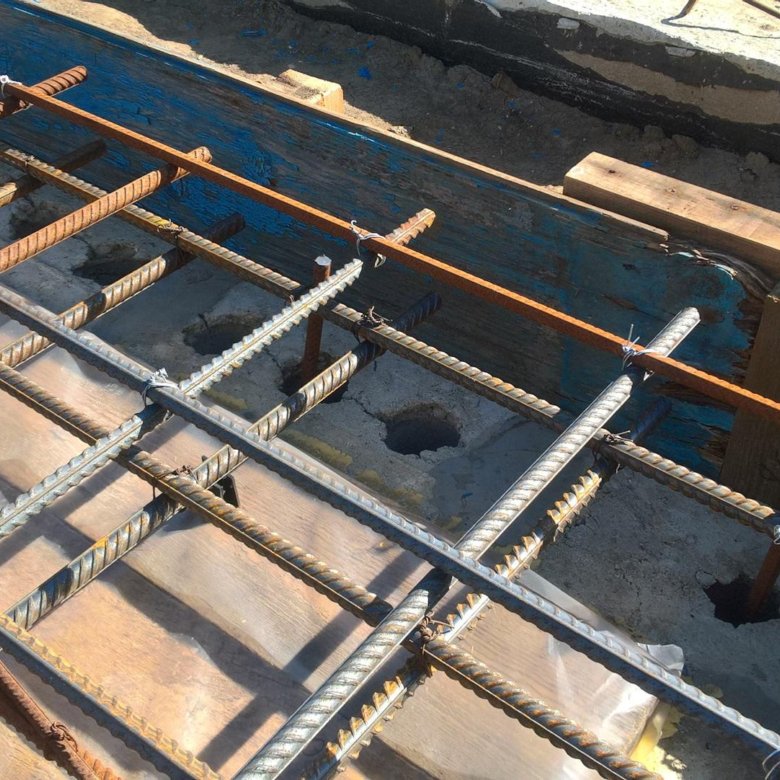

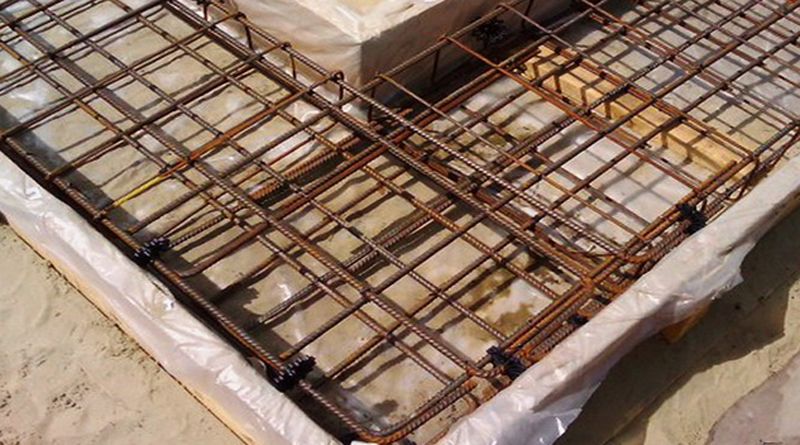

Армирование фундамента своими руками начинается с закрепления на дне траншеи пластиковых держателей, на которые после устанавливаются прутья. В ленточном фундаменте обычно не обустраивают более четырех рядов продольных прутьев. Горизонтальные прутья устанавливают таким образом, чтобы они были на расстоянии пяти сантиметров от опалубки. Все места стыков прутьев соединяются при помощи вязальной проволоки.

Делать это нужно вне зависимости от того, какая арматура применяется для ленточного фундамента. Процесс связывания одинаков как для металлической, так и для стеклопластиковой арматуры. После создания нижнего яруса устанавливают вертикальные прутья и обустраивают верхний слой.

Дать точные рекомендации, какую арматуру лучше использовать для ленточного фундамента, нельзя, так как каждый сам выбирает материал в зависимости от своих конкретных условий и материальных возможностей.

Интерьер и ремонт

Когда речь идет о необходимости бетонирования какой-либо конструкции, будь то фундамент дома, стены или перекрытия, практически всегда используется стальная арматура.

Зачем она нужна?

Известно, что бетон хорошо воспринимает нагрузки на сжатие, но плохо относится к растяжению, изгибам и скручиванию. Поэтому для повышения прочности бетонных изделий в них вводят стальную арматуру, которая превращает обычный бетон в железобетон.

Обычно арматура – это стальные стержни, сетки и различные сварные или вязаные каркасы. В зависимости от того, что представляет собой арматурный каркас бетона, арматура может быть плоской или объемной.

Арматура может иметь постоянное сечение (гладкая) или иметь периодический профиль. Рифленая арматура наиболее часто используется для создания железобетонных конструкций, так как ее профиль обеспечивает лучшее сцепление стали и бетона, превращая их в единое рабочее тело.

Существует несколько разновидностей арматуры, которую изготавливают из различных марок стали. Каждая разновидность обладает определенными свойствами, которые обусловлены добавками, вводимыми при варке стали.

Самой известной часто используемой является арматура А3.

Одним из примечательных видов арматуры является арматура 35ГС, которая изготавливается из низколегированной стали. Она изготовлена из стали 35ГС, которая содержит повышенное количество углерода и марганца. Эти элементы придают арматуре особые свойства:

наличие углерода обеспечивает повышенную прочность арматуры;
марганец отвечает за высокую пластичность.

Отличительными свойствами данного типа арматуры являются также следующие:

высокая стойкость к коррозии при контакте с бетоном;
стойкость к механическим нагрузкам;
устойчивость к такому явлению как вибрация.

Этими особенностями обусловлено использование арматуры 35ГС в условиях с суровыми климатическими условиями и в зонах повышенной сейсмической активности.

Этот тип арматуры широко используется при возведении монолитных конструкций, строительстве метрополитенов и мостов. Также ее используют для сооружения каркасов подводных трубопроводов.

Использование каркасов из этой арматуры в предварительно напряженных изделиях из бетона, придает им дополнительную прочность и надежность. Нередко ее используют и для армирования ответственных участков дорожного полотна.

Для строительных работ используют арматурные стержни диаметром от 6 до 40 мм, которые можно приобрести в катушках (небольшого диаметра) или в прутках длиной от 6 до 11,7 м.

intrem.ru

Смотрите также

Формула расчета бетона
Когда поливать бетон после заливки
Штукатурка для бетона
Какой бетон нужен для фундамента гаража
Затирка бетонных полов
Бетон для дорожек своими руками состав пропорции
Защита бетона от коррозии
Бетонный септик при высоком уровне грунтовых вод
Алмазные коронки для сверления бетона
Бетон климовск
Бетон в малоярославце

Какая арматура нужна для фундамента дома | Цемент-Снаб

Длительная безаварийная эксплуатация жилого дома зависит от качества фундамента. Поэтому при его устройстве необходимо тщательно выполнять требования проектной документации. При этом особое внимание надо обратить на армирование несущих элементов фундамента.

Если оно выполнено неправильно или полностью отсутствует, то возникнет неравномерная осадка дома и в стенах могут появиться трещины. Они будут постепенно расширяться, что приведет к разрушению несущих конструкций.

Какие бывают фундаменты для дома

Существует несколько разновидностей фундаментов для жилых домов, которые армируются по-разному в зависимости от этажности здания, несущей способности грунтов, состояния рельефа:

Ленточные. Используются для строительства жилых домов высотой до пяти этажей на плотных грунтах;
Свайные буронабивные. Применяются для возведения малоэтажных строений на просадочных грунтах с высоким уровнем грунтовых вод;
Плитные. Считаются самыми прочными и предназначены для высотного строительства на любых грунтах, кроме переувлажненных.

Каждый тип фундаментов армируется по-разному, для чего используется арматура разного класса.

Разновидности арматуры

При выборе способа армирования необходимо учитывать следующие характеристики арматурной стали:

Внешний вид;
Класс арматуры;
Марка стали.

В строительстве используются следующие разновидности арматуры:

Горячекатаная. Обозначается буквой А. Имеет гладкую и рифленую поверхность;
Холоднодеформированная высокопрочная. Обозначается буквами Вр. Имеет слегка деформированную поверхность;
Канатная. Обозначается буквой К. Состоит из пучка тонких стальных проволочек.

Армирование ленточных фундаментов

Этот тип основания является наиболее распространенным, так как стоит дешевле плитного и позволяет смонтировать цокольный этаж. Ленточные фундаменты меньше подвержены изгибам, деформации поэтому армируются с учетом нагрузок, размеров дома. Бетонируются ниже уровня промерзания грунтов.

Для армирования подошвы используются сетки из рабочей арматуры класса АΙΙ-ΙΙΙ Ø 12-14 мм, распределительной класса АΙ Ø 6 мм. Стены фундамента армируются каркасами. Для этого используется рабочая арматура 10 мм АΙΙΙ, распределительная 5-6 мм АΙ.

Каркасы и сетки собираются из прутков, хомутов, которые соединяются между собой вязальной проволокой. Они устанавливаются в деревянную извлекаемую или шиферную неизвлекаемую опалубку. При этом важно создать с помощью фиксаторов защитный слой из бетона, который предохраняет арматуру от коррозии.

Количество прутков в каркасах зависит от величины нагрузок, которые будет испытывать фундамент. Определяется расчетным путем при проектировании с учетом несущей способности грунтов. Общее количество арматуры в ленточных фундаментах должно составлять не менее 25-30 кг/м³.

Армирование свайных фундаментов

Для этого в пробуренные скважины глубиной до 4-5 метров опускают круглые каркасы, состоящие из рабочей арматуры Ø 12-14 мм класса АΙΙ-ΙΙΙ, распределительной Ø6 мм класса АΙ. При этом особое внимание уделяется созданию защитного слоя толщиной не менее 5 мм, так как сваи подвергаются агрессивному воздействию грунтовых вод.

Скважины пробуриваются до плотного грунта и после установки каркасов, заполняются бетоном М300. После твердения оголовки свай соединяются монолитным ростверком. Он армируется каркасами из арматуры АΙΙ-ΙΙΙ Ø14-16 мм АΙ Ø 6 мм. В местах стыковки рабочая арматура каркасов соединяется между собой электросваркой с длиной шва не менее 10 Ø.

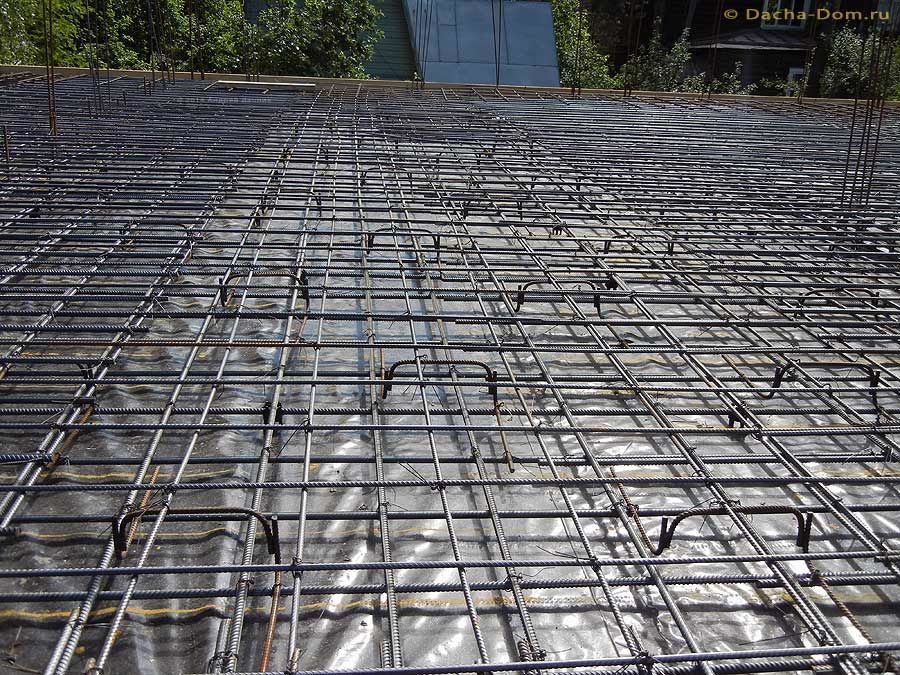

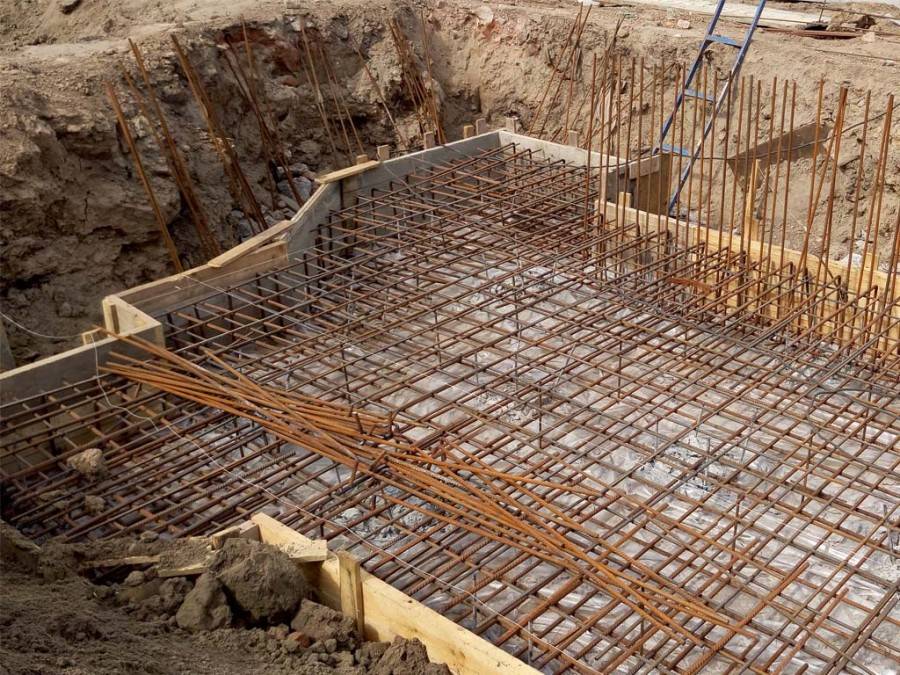

Армирование плитных фундаментов

Такие конструкции должны выдержать значительные нагрузки от высотных домов. Поэтому армируются пространственным каркасом, состоящим из двух сеток, которые разделены между собой на определенное расстояние с помощью специальных фиксаторов. Сетки состоят только из рабочей арматуры класса АΙΙΙ Ø 16-18 мм.

Стержни располагаются перпендикулярно друг к другу и соединяются вязальной проволокой в шахматном порядке. Сам фундамент состоит из дренирующего слоя толщиной 0,5 м, бетонной подготовки 20 см и армированной плиты 30-40 см в зависимости от высоты дома и состояния грунтов.

Другие типы фундаментов

Если возникла необходимость в холодное время года срочно смонтировать ленточный фундамент, то можно купить фундаментные блоки вместе с подушками. Они монтируются с колес в готовые траншеи на основание из песка толщиной 10-15 см.

Такой фундамент можно смонтировать за несколько дней. Блоки соединяются между собой раствором из пескобетона М300. Верхняя часть такой конструкции обвязывается монолитным железобетонным поясом из арматуры класса АΙΙ Ø12-14 мм и АΙ Ø6 мм.

Общие рекомендации

При сборке каркасов важно соблюдать все требования проектной документации, особенно что касается расположения арматурных стержней, хомутов в пространстве. Замену прутков на другие диаметры и классы может осуществить или согласовать только разработчик проекта.

« Для чего нужна отмостка вокруг дома | Варианты отделки фасада загородного дома »

для чего нужна вязка арматуры для фундамента и как ее сделать своими руками

Фундамент является устойчивой опорой и основанием любого сооружения, поэтому к его изготовлению нужно подойти со всей ответственностью. Усиливающий каркас из металла делает фундамент зданий более долговечным, надежным и качественным.

Он обеспечит основание любой постройки высокими эксплуатационными характеристиками.

Что значит «вязать» арматуру?

Каркас из арматуры — это неотъемлемая часть фундамента, которая помогает создать надежное и прочное основание дома или любого другого сооружения. Чтобы готовый металлический каркас прослужил не один десяток лет и выдержал серьезные нагрузки, вязать арматуру необходимо с использованием специальной проволоки и, соблюдая определенные технологические требования.

Прочная и качественно выполненная вязка из арматуры необходима, чтобы сохранить пространственную форму фундаментальной основы строения при ее заливке. Арматура для фундамента представляет собой металлические стержни длиной от 6 метров и диаметром от 6 мм. Прочностные характеристики такого вида стержней напрямую зависят от их толщины: чем больше диаметр металлического стержня, тем будет выше надежность каркаса.

Металлический профиль стержня может быть гладким, с периодическими гранями, рифленым, с насечками или ребрами. Наличие вышеперечисленных особенностей способствует лучшему сцеплению металла с бетонным раствором. Сцепляемость гладкого стержня с бетоном в 2 раза ниже показателя сцепляемости рифленого стержня. Для создания фундамента высокой прочности могут использоваться для армирования швеллера или металлические уголки.

Схема вязки может быть двух типов:

Плоская. В этом случае металлические стержни скрепляются между собой в одной плоскости, чаще всего в горизонтальной.
Пространственная. Это наиболее распространенный метод вязки, он используется для ленточного фундамента для любых грунтов. Пространственная схема позволяет создать каркас объемной формы, который будет противостоять продольным и поперечным нагрузкам, благодаря своей эластичности и гибкости.

Зачем вязать арматуру?

Основным элементом в фундаменте строения является продольная арматура. Поперечные стержни поддерживают положение продольных. Основная задача их состоит в том, чтобы, когда начнется процесс заливки бетона, вся конструкция оставалась в неизменном положении. Так как при сдвиге армирующей сетки произойдет уменьшение защитного слоя бетона, что впоследствии приведет к уменьшению прочности сооружения, коррозии арматуры, появлению неровностей, трещин и т. д.

Для того чтобы сделать арматурный каркас, необходимо установить опалубку вокруг котлована под фундамент. Опалубка изготавливается из обрезных досок и гвоздей. Стыки можно дополнительно скрепить металлическими уголками для обеспечения готового короба жесткостью и прочностью.

Снаружи и внутри опалубки накручивается стальная проволока диаметром до 8 мм. Полиэтиленовой пленкой устилается дно котлована и стены опалубки для предотвращения быстрого обезвоживания бетонного раствора.

Затем в дно котлована вбиваются металлические стержни на расстоянии 20−30 см друг от друга и на 5−10 см от края траншеи. Для обеспечения ровной поверхности на дно котлована укладываются кирпичи. Желательно перед выкладкой кирпича сделать «подушку» из песка для максимального снижения силы пучения на фундамент.

После выкладки кирпичей можно выкладывать арматуру и при помощи проволоки связывать места их соединения и пересечения.

Для ручного связывания арматуры проволокой используется самый простой способ: когда проволока стягивается при закручивании, а ее концы фиксируются кусачками. Проволока должна быть сложена вдвое, а кусачки должны иметь притупленные зубцы, чтобы не перекусывать проволоку. Для этих целей можно использовать плоскогубцы.

Как связать арматуру для фундамента: способы вязки

Для того чтобы соединить арматурные стержни в пространственный каркас или сетку, армирование выполняют с помощью сварки или вязки. Это делается проволокой или хомутиками из пластика.

В последнее время вязка арматуры для фундамента остается наиболее популярной по сравнению со сваркой.

Недостатки сварных соединений:

во время сварки происходит уменьшение прочности стали в местах крепления, и при заливке бетоном может произойти разрушение сварных соединений;
прочность и надежность сварного соединения напрямую зависит от опыта и квалификации работника, поэтому некачественно выполненные швы при укладке бетона от динамичной нагрузки попросту могут разрушиться;
к недостаткам можно отнести и то, что расценки на сварочные работы, которые может сделать только квалифицированный специалист — сварщик, достаточно высоки.

К сварочному процессу для соединения арматуры прибегают достаточно редко, несмотря на такие преимущественные показатели, как простота монтажа и высокая скорость производимых работ.

В нахлест выполняется плоская вязка арматуры фундамента из плит. Специальные инструменты для такой вязки не нужны. Недостаток такого метода состоит в том, что он имеет низкую производительность.

Вязальные работы выполняются там, где была установлена опалубка арматуры. Для этого:

Не нужно тратить время на доставку и транспортировку материалов.
Не нужно переносить их с места на место.
Сокращается время подготовки арматурной сетки к заливке бетонным раствором.

К недостаткам вязки арматуры проволокой можно отнести и то, что качество вязки непостоянно, возможно смещение узла вязки.

Существуют несколько способов вязки арматуры фундамента, вот основные из них:

при помощи плоскогубцев;
с использованием специального крючка;
с применением винтового крючка;
при помощи шуруповерта;
при использовании специальных скрепок;
при помощи вязального пистолета.

Материалы и инструменты для вязки арматуры

Для вязки арматуры используется стальная обожженная проволока диаметром 1−1,4 мм в зависимости от диаметральных размеров арматурных стержней. Данная проволока поставляется в бухтах, поэтому перед использованием ее необходимо разрезать на кусочки длиной 150−200 см для удобства применения и, в зависимости от того, каким инструментом будут пользоваться при вязке.

Обожженная проволока имеет ряд преимуществ, которые необходимы для производства вязки арматуры, а именно:

проволока отлично гнется;
очень плотно прилегает к арматуре;
при вязке практически не рвется.

В качестве альтернативы стальной проволоке строительный рынок предлагает пластиковые хомутики, появившиеся совсем недавно. Их основное преимущество заключается в удобстве использования, высокой скорости исполнения работы. К тому же цена на хомуты достаточно низкая.

Необходимый инструмент для вязки арматуры:

Арматура (швеллер, уголок).
Арматурные кусачки.
Шуруповерт.
Плоскогубцы.
Вязальный пистолет (механический или электрический).
Специальный крючок.
Сварочный аппарат.
Стальная проволока.
Скрепки (скобы, фиксаторы).

Арматура для фундамента: выбираем правильно

Основой крепости и долговечности любой постройки является фундамент. И не просто фундамент, а надёжный и прочный, способный выдержать планируемые нагрузки и противостоять природным катаклизмам. На его качество влияют, во-первых, тип выбранного основания и марка бетона; во-вторых, хорошая гидро- и теплоизоляция, наличие дренажной системы и отмостки; в-третьих, правильное армирование фундамента.

Что такое армирование и для чего оно нужно

Армирование — метод увеличения мощности основного материала. Залили фундамент бетонным раствором — получили бетонную конструкцию. А вот насколько она будет прочной и какой вес способна выдержать, зависит от марки бетона, его качества, глубины фундамента и т. д.

Колизей, например, простоял века, причём в сейсмоопасной зоне, пока не был разрушен и то в основном благодаря человеческому фактору. А ведь об армировании тогда даже не слышали. Но там и фундамент был, по исследованиям археологов, уникальным бетонным монолитом толщиной 13 м и глубиной 9 м. Естественно, он мог выдерживать такую махину тысячелетиями.

Фундамент Колизея — бетонный монолит глубиной 9 м и толщиной 13 м, поэтому он выдерживает огромный вес тысячелетиями

Но мы такие фундаменты не возводим, иначе строительство обойдётся в кругленькую сумму. Поэтому с развитием металлургии в строительной отрасли начали применять более простые и эффективные инженерные решения — заливать бетонный раствор на металлический (арматурный) каркас, то есть делать армирование. В результате получалось уже не просто бетонное основание, а железобетонное. Более прочное, надёжное, долговечное, способное выдержать намного бóльшие нагрузки.

Ведь сам бетон — неэластичный материал и под влиянием неровной нагрузки или сил морозного пучения чисто бетонный фундамент начнёт деформироваться. А заложенная внутри арматурная сталь возьмёт практически всю нагрузку на себя.

Делать армирование необязательно, но отказ от использования арматуры непременно должен обосновываться конструкторскими расчётами и целесообразностью, а не одним желанием сэкономить. Да и в таких случаях нужно учитывать ряд факторов — особенности грунта, глубину промерзания, уровень подземных вод и прочее.

Обойтись без армирования допустимо при возведении строений на скальных грунтах и крупнообломочных, непучинистых песчаных, которые сами имеют хорошие несущие показатели.

Зачастую не армируют фундамент при сооружении лёгких конструкций из рубленых брёвен, деревянного бруса, щитовых домов.

При возведении лёгких деревянных строений иногда армирование фундамента делать не обязательно

Но это, пожалуй, и всё, а в остальных случаях армирование фундамента не только нужно, а неизбежно.

Арматура для фундамента и её виды

Производство фундаментной арматуры основано на использовании стали класса Ат400С– Ат1200С. Но в последнее время в гражданском строительстве пластиковые изделия активно вытесняют своих стальных собратьев, т. к. ничуть не уступают металлу по основным свойствам, но дешевле, да и работать с ними гораздо удобнее. Для пластиковых стержней используют стеклянное волокно, углеродное и базальтовое.

Арматура классифицируется по следующим признакам:

по мануфактуре: пластиковая (композитная) и стальная;
по способу производства: горячекатаная стержневая, пряди и канаты арматурные, круглая проволочная холоднотянутая;
по использованию в конструкции: напрягаемая и ненапрягаемая;
по виду профиля: арматурные штифты квадратные и круглые, гладкоповерхностные и рифлёные. Последние имеют круглое сечение и два долевых ребра, что обеспечивает добавочную жёсткость при сцеплении с бетоном, а значит бóльшую прочность строению в целом;
по предназначению: распределительная — для равномерного распределения тяжести, рабочая — для снижения нагрузочной мощности и монтажная — для поддержания в нужном положении стальных прутов при бетонировании;
по способу сборки: штучная арматура, арматурные каркасы и сетки.

Рифлёную (ребристую) арматуру используют при создании продольных верхних и нижних звеньев арматурного остова, куда припадает самая большая нагрузка.

Металлическая рифлёная арматура имеет разные профили: кольцевой (верхний), серповидный (средний) и смешанный (нижний)

Множественные поперечные прутья могут быть меньшей толщины и с гладкой поверхностью.

Стальная арматура А1 12 мм — это прутки круглого сечения, гладко поверхностные, которые широко востребованы практично в каждом современном строительстве. Широкий спектр применения делает её незаменимым и универсальным строительным материалом

Изделия с квадратным сечением (5–200 мм) применяют при формировании угловых опор, но чаще при сооружении разнообразных заборов.

Любой тип арматуры имеет свой запас прочности, тем не менее все они должны соответствовать предъявляемым к ним требованиям ГОСТ, куда входят:

хорошая сцепка с бетоном;
повышенная эластичность и крепость;
устойчивость к коррозии;
высокий коэффициент прочностной усталости.

Пластиковая фундаментная арматура

Основным исходным сырьём для изготовления пластиковой арматуры служат минеральные волокна, а связующими элементами — полимеры на основании эпоксидной смолы. Так же, как и стальная, она проходит жёсткий контроль по проверке качества сырья, на соответствие типовым размерам и параметрам использования, с подтверждением точности процесса производства.

Композитные каркасы, прошедшие проверку, имеют необходимые характеристики:

экологичность: пластиковые стержни весьма востребованы при постройке эко-домов;
маленький удельный вес и отсутствие привязки к стандартным размерам;
стойкость к электромагнитным волнам;
долговечность: нормативный срок эксплуатации превышает 80 лет;
отличное сопротивление коррозии и действию агрессивной среды, что даёт возможность использовать пластиковую арматуру в любых почвах;
низкая теплопроводность: хорошая морозоустойчивость в отличие от металлических прутьев, которые в зданиях с бетонной основой и стенами могут создавать так называемые температурные мостики (потери тепла), что потребует дополнительного утепления фундамента;
отсутствие швов;
способствуют наилучшему застыванию бетонного раствора благодаря одинаковому коэффициенту теплового расширения;
предел прочности пластиковой арматуры выше в 2–3 раза, чем металлической, что позволяет приобретать изделия меньшего диаметра, экономя на строительстве.

Пластиковая арматура сегодня вытесняет стальную благодаря своему малому весу, низкой стоимости, удобной транспортировке и простоте в работе

Но вместе с преимуществами пластмассовые арматурные стержни имеют и свои недостатки:

чётко ограниченная узконаправленная сфера применения, где пластиковые арматурные стержни проявляют свои лучшие свойства; использование вне этих рамок будет менее результативным;
низкий коэффициент изгиба, почти в 4 раза ниже, чем у стальной арматуры, т. е. придать нужный изгиб на стройплощадке пластмассовым элементам нельзя, придётся заказывать изделия нужной формы;
их нельзя сваривать, а как раз сварное крепление более надёжное, хотя уже нашли решение — ещё на стадии производства во внутреннюю часть некоторых видов пластиковой арматуры впаивают стальную трубу, что позволяет применить электросварку.

Суммируя все преимущества и недостатки, учитывая постоянное удорожание сталепроката, можно сказать, что выбор композитной фундаментной арматуры вполне обоснован экономической рентабельностью.

Особенности стеклопластиковой арматуры

Это схема склеивания волокон стеклоровинга с помощью полимерных связующих. Используется для армирования бетонных конструкций. Стеклопластиковая фундаментная арматура, бесспорно, является лидером продаж, благодаря уникальным свойствам и доступности для рядовых застройщиков:

абсолютный диэлектрик;
отличается удивительной лёгкостью, устойчивостью к истиранию, воздействию щелочей и кислот;
стоимость её намного ниже стальной арматуры и ниже базальтопластиковой, хотя обладает она не менее высокими качествами, разве что лишь чуть-чуть уступает последней по устойчивости к коррозии.

Особенности базальтопластиковой арматуры

Производится на основе волокон базальтовых и полимерных связующих материалов. Отличается долговечностью и необыкновенной прочностью. Выпускается в виде стержней Ø 4–16 мм, с характерной спиралевидной рельефностью.

Базальтопластиковая арматура имеет множество преимуществ в сравнении со стальной, в результате чего применение её становится наиболее выгодным по целому ряду факторов: надёжность, лёгкость, простота в доставке и монтаже

Высокие механико-технические показатели дают возможность её использования в широком диапазоне: для ремонта, реставрации, переделки и строительства как частных проектов, так и объектов массового назначения.

Базальтовая арматура дороже других пластиковых аналогов, но обусловлено это высокой стоимостью исходного сырья — экологически чистого природного базальта, в состав которого входит титаномагнетит.

Стальная фундаментная арматура

Классика вне времени — так можно назвать традиционную стальную арматуру. Самые распространённые её виды производятся из стального проката М35ГС и М25ГС, диаметр таких арматурных стержней колеблется в пределах 10–40 мм, длина 5,3–12 м. Если нужна арматура нестандартных размеров, то её изготавливают по заказу.

Стальные стержни используются для ленточного каркаса

Основные достоинства стальных изделий:

надёжность, проверенная годами;
стойкость к большим нагрузкам;
стальные составляющие можно просто связывать проволокой или использовать сварку, что значительно увеличит прочность соединения каркаса или сетки;
отличная электропроводимость (в отличие от пластиковых изделий) — при больших уличных морозах есть возможность пустить ток через каркас для прогрева бетона.

Из недостатков стоит отметить:

подверженность коррозии. Конечно же, есть изделия из коррозиестойкой стали, но они дорогие, поэтому используются крайне редко;
немалый вес, до 10 раз тяжелее аналогичной пластмассовой;
высокая теплопроводность;
продаётся только определённой длины, поэтому транспортные расходы выше, чем при закупке композитной арматуры, которая реализуется отрезками и в бухтах;
невозможность использования на некоторых строительных объектах (например, лечебно-диагностических, где используются аппараты МРТ, очень чувствительные к воздействию полей, создаваемых металлами).

Возможно, традиционный путь порой не самый лучший, но опытные строители отмечают «резиновые» особенности композитной арматуры, особенно стеклопластиковой — её способность растягиваться при изгибе, предоставляя, таким образом, бетону самому работать на растяжение. Он же с этим справляется не лучшим образом. Так что решайте сами, заслуживают ли новинки вашего доверия или оптимальнее вечная классика.

Другие виды фундаментной арматуры

В качестве сырья для арматуры подойдёт любой состав, устойчивый к изгибающим нагрузкам. Сейчас строители охотно используют фибровые волокна вместо арматурных штифтов. Это модификация старого способа упрочнения строительных смесей, в которые когда-то добавляли шерсть, солому или камыш. Современные фибровые волокна изготавливаются из стекловолокна, низкоуглеродистой марки стали, полиамида и полипропилена.

Армированный таким методом бетон устойчив к истиранию, резким колебаниям температур, вибрации. Имеет высокую плотность, немалую прочность на изгиб и растяжение, не даёт усадочных трещин.

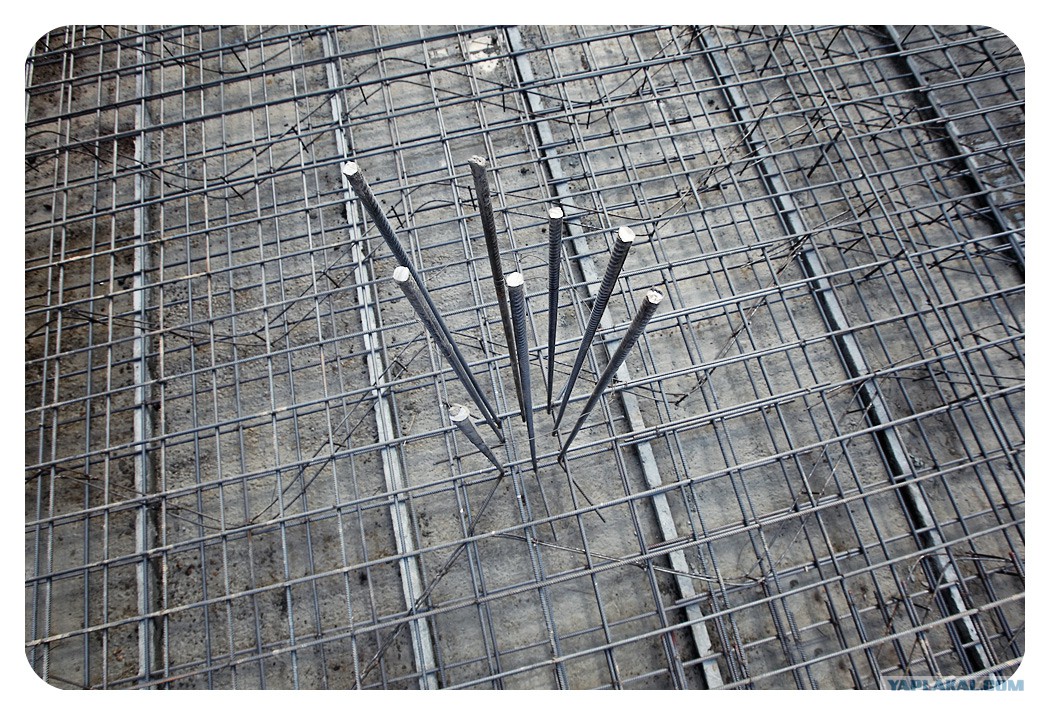

Сетка для заливки фундамента

Арматурная сетка — важный элемент армирования фундамента. Предназначена для укрепления кирпичной или блочной кладки и армирования бетонных блоков. В её функции входят:

препятствие деформации из-за неровных нагрузок;
принятие на себя растягивающих усилий;
сохранение формы конструкции и недопущение усадок.

Для чего нужна армирующая сетка

Это силовая опора для фундамента, без которой он будет недолговечным. Под действием жары, морозов, снегов, дождей, ультрафиолета, пучения, колебаний почвы и т. д. бетон со временем начнёт разрушаться, а вместе с ним и всё строение. Чтобы этого избежать, перед заливкой формы бетонным раствором внутрь закладывают армирующую сетку.

Арматурная сетка — силовая опора фундамента

При её создании нужно правильно выбрать сечение, шаг между поперечными выступами и высоту выступа.

Специалисты советуют при изготовлении армирующей сетки придерживаться следующих параметров:

не использовать арматурные обрезки, поскольку стыковка производится внахлёст, и при большом объёме соединений это приведёт не к экономии, а к перерасходу материала;
ячейки между арматурными прутьями желательно делать Ø 150–250 мм;
креплений должно быть не меньше половины объёма всех пересечений;
сваривать можно арматуру с пометкой «С», остальную лишь вязать.

Чем вязать арматурную сетку

Чаще всего делают связку пластиковыми хомутами или проволокой (мягкой, Ø 1,1–1,5 мм, заранее нарезанной кусками длиной 10–20 см).

Вязать пластиковыми хомутами быстрее, легче и удобнее проволоки, но ненадёжнее. При морозе они могут трескаться, поэтому в зимнее время хомуты не рекомендуется использовать. Они хороши для лёгких построек или для связки композитной арматуры.

Видео: простые советы как быстро и легко связать арматурный каркас хомутами

Способы крепления стыков

Для вязки сетки проволокой понадобятся инструменты:

кусачки небольшие и плоскогубцы;
сделанные самостоятельно или покупные крючки определённой формы;
пистолет вязальный.

Самый простой способ вязки — сложенная вдвое проволока заводится снизу в зонах пересечения. Её концы закручиваются плоскогубцами или кусачками и загибаются поближе к сетке.

Крепление крючками делается аналогично. Разница в том, что в точках загиба делают петлю и заводят в неё крючок. Затем свободными концами обхватывают стык, перегибая за петлю с крючком, и, вращая до упора, фиксируют соединение.

При больших объёмах понадобится вязальный пистолет, что значительно ускорит рабочий процесс, поскольку соединение происходит мгновенно.

С помощью вязального пистолета делают соединения поперечных и продольных штифтов при больших объёмах. К сожалению в труднодоступных местах его использовать невозможно

Армирование фундамента своими руками

Бетон устойчив лишь к определённым видам нагрузок. Самостоятельно он не переносит изломов и растяжений. Чтобы увеличить его сопротивляемость именно к таким нагрузкам, проводится горизонтальное или вертикальное армирование:

горизонтальное армирование покрывает нажим на фундамент от веса строения и встречное ему давление грунта;
вертикальное усиливает углы и те части фундамента, на которые приходится боковой напор.

Максимальный результат достигается при одновременном использовании этих технологий.

Параметры арматуры для фундамента

Если вы будете делать армирование фундамента самостоятельно, то вначале определитесь с классом арматурных прутков и подходящим диаметром относительно полагаемой нагрузки, сложности грунта и разновидности фундамента.

Арматуру тоньше 10 мм, как правило, для укрепления фундамента не используют. При возведении лёгких деревянных построек, если делают армирование, то стержнями от Ø10 мм, а при постройке тяжёлых зданий или на пучинистом грунте не меньше Ø15–17 мм.

При средних размерах постройки на нейтральном грунте для усиления свайного основания используют арматуру Ø 10 мм, ленточного Ø 12 мм, а для плитного Ø 14 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунта и массы здания

Шаг укладки арматуры

Размер шага рассчитывается по типу основания и сложности почвы.

При армировании столбчатой свайной основы ориентируются на диаметр фундаментных столбов. Очень важно выдержать расстояние от столба до арматуры, чтобы оно было не меньше 5 см. Горизонтальные направляющие укладывают в полуметре друг от друга.

В ленточных основаниях, где ключевая нагрузка приходится на горизонтальные составляющие, их укладывают по две снизу и сверху при стандартной ширине 30–40 см. Если ленты шире, то используют в каждом ряду 3–4 арматурных штифта. Обычно делают два горизонтальных ряда (отступая на 5 см от верхнего края и на столько же от нижнего). Соединяют шагом в 30–50 см секущими прутками.

Для фундамента плитного шаг меняется в пределах 20–30 см (чем увесистее здание и сложнее сама почва, тем шаг делают меньше).

Соединение арматуры

Есть два основных способа соединения поперечных составных частей каркаса и продольных: использование сварки и вязка арматурной проволокой.

Соединение сваркой делается быстро, однако в местах сваривания металл под действием высокой температуры становится более хрупким и подверженным коррозии, что очень плохо при укладке в бетон. А также точечное сварное соединение легко сломать при заливке раствора и утрамбовке.

Сварочное соединение делается быстро, но металл в местах сваривания становится более хрупким

Кроме того, сварное соединение каркаса довольно прочное, но само основание лишено подвижности, и не способно реагировать на колебание грунта. Это создаст дополнительное напряжение в бетоне и его растрескивание со временем.

Поэтому на сыпучих и пучинистых почвах лучше делать вязку проволокой. Вручную или с помощью облегчающих процесс механизмов по такой же схеме, как и вязка армирующей сетки, описанная выше.

Имеется ещё один вид соединения — резьбовое, но используется оно в частном домостроении крайне редко из-за необходимости наличия специального оборудования для нарезки резьбы и умения это сделать правильно.

Соединение арматуры с помощью резьбы, несмотря на свои хорошие показатели, редко используется частными застройщиками, поскольку предполагает наличие специального оборудования и определённых навыков

При этом такое соединение имеет свои достоинства:

достигается равномерность соединения;
упрощается контроль качества стыков;
ускоряются работы по изготовлению каркаса.

Не используйте хомуты пластиковые для соединения стальной арматуры. Они не выдержат нагрузки при заливке, особенно если заливают раствор при низкой температуре.

Расчёт количества арматуры для разных фундаментов

При расчёте следует учесть, что количество армирующего материала зависит от типа основания и его размеров, а также от сложности грунта (чем состав почвы сложнее, тем больший объём арматуры понадобится).

Плитные основания

Понять методику расчёта лучше на примере.

Исходные данные: основание дома 7х5 м, плита перекрытия толщиной 30 см, возьмём шаг 20х20 см. Будем делать 2 армированных пояса (нижний пояс и верхний) и связывать их отвесными прутками.

Рассчитываем, сколько арматурных прутков потребуется для укладки вдоль основания — 7 м : 20 см = 35 штук.
Вычисляем, сколько арматурных прутков потребуется для укладки поперёк основания — 5 м : 20 см = 25 штук.
Делаем подсчёт общего количества арматурных штифтов для создания двух горизонтальных поясов — 35 х 7 м + 25 х 5 м = 370 х 2 = 740 м + маленький резерв на соединение. Итого, нужно 750 м погонных ребристого прутка.
Высчитываем, сколько понадобится арматурных стержней для отвесных стоек. Их количество, равное точкам пересечения — 35 х 25 = 875 штук. Высоту стоек нужно делать меньше на 10 см от толщины нашей плиты (по 5 см для отступа снизу и сверху). Значит — 875 х 20 см = 175 м погонных арматуры необходимо для вертикальных (отвесных) стоек. Округляем результат до 180 м.

Всего для усиления плитного фундамента размером 7х5 м надо закупить 920 м (740 м + 180 м) рифлёного прутка и около 1100 м проволоки для соединения.

Проволоку считают исходя из следующего:

соединяют вначале все составные части нижнего пояса;
в зонах соединения ставят отвесные стойки и перевязывают;
затем делают привязку верхнего пояса к нижнему, устанавливая прежде долевую арматуру, а затем секущую.

Получается, что обвязка в каждом месте пересечения делается дважды. С учётом того, что для крепления вязкой в одной точке потребуется 25–50 см проволоки (в зависимости от диаметра арматуры), считаем её количество — 875 х 30 см (взято в среднем на 1 точку) х 2 = 525 м для обвязки одного пояса. Умножаем надвое и получаем 1050 м. Округляем до 1100 м.

Для ленточных и плитных оснований расчёт выполняется аналогично с учётом их конструктивных особенностей.

Видео: как рассчитать расход арматуры и сделать армокаркас для бетонирования

Расчёт стоимости арматуры для фундамента

Исходя из того, что армирующие составляющие чаще продают в килограммах, расчётное количество материала в погонных метрах нужно перевести в массу. Поинтересуйтесь у продавца, сколько весит один метр погонный нужной вам арматуры и какова стоимость 1 кг (или тонны). Перемножив расчётный метраж на цену и вес, узнаете стоимость необходимого для армирования основания материала.

Технология укладки арматуры

Опишем методику армирования наиболее распространённого ленточного фундамента. Изготавливать армирующий каркас можно прямо в опалубке или поблизости на незанятом участке. Первый вариант предпочтительней, он даёт возможность контролировать правильность проведения работ. Но зато второй вариант проще, особенно если собирать остов самостоятельно.

Приподнять до 5–7 см дно траншеи, используя кирпичи или плоские камни, на которые затем укладываются продольные арматурные штифты (ребристые).
Сделать из гладкого прутка меньшего диаметра поперечины и положить их с выбранным шагом (не больше 60 см).
Закрепить вертикальные стойки к продольным пруткам.
Привязать арматурные компоненты верхнего пояса и зафиксировать на них пересекающие арматурные прутки.
Уложить на дно траншеи готовые составляющие каркаса и связать долевые части внахлёст.

Второй и третий пункты можно заменить, если использовать единые хомуты, которые выполняют функции как поперечной арматуры, так и отвесной связки. Располагать их нужно на расстоянии шага равного 3/8 от высоты основания (но не ближе чем 25 см друг от друга).

Важно при армировании фундамента точно укрепить углы.

Выгнутую под углом 90° арматуру в точке излома привязать к отвесной стойке.
Затем концы арматурного штифта, которые находятся на соседних стенах, связать с прямыми отрезками внахлёст. Величина нахлёста равна сорока диаметрам самого прутка.
Установить прутки с шагом вдвое меньшим, чем при увязке поясов на прямых участках.

Чтобы исключить возможное разрушение армирующего каркаса необходимо все его звенья надёжно изолировать слоем бетона. Для этого нужно проследить за тем, чтобы края арматуры не выходили за пределы фундамента и находились на расстоянии не меньше полуметра от земли и стен опалубки.

Видео: укладка арматуры в ленточный фундамент

Выбор арматуры зависит от массивности сооружения, вида грунта на участке, типа используемого фундамента и бетона. Правильно подобрав арматуру и рассчитав её количество и стоимость, можно своими руками создать надёжный армированный фундамент, который прослужит долгие годы.

Какой фитинг вам нужен?

Руководства по проектам изысканного домостроения

Сантехника

Перед тем, как приступить к следующему проекту водопровода дома, прочтите этот обзор соединителей и фланцев для дренажных линий, фитингов для водопроводных линий и многого другого.

Стив Кори

В хозяйственном центре или магазине сантехники вы увидите почти ошеломляющее множество фитингов для труб; сливная и вентиляционная арматура имеет наибольшее разнообразие. Для ремонта (особенно ванной комнаты) не удивляйтесь, если в конечном итоге вы купите более 20 различных фитингов, чтобы вы могли делать все эти повороты и изменения размера трубы. Инспектор сантехники будет искать очень специфические фитинги для выполнения определенных задач; если вы не используете правильный фитинг, вам, возможно, придется вырвать работу и переделать. Ниже показаны некоторые из наиболее часто используемых фитингов. (Большинство из них доступны для различных размеров труб, что делает разнообразие еще больше.)

Фитинги, меняющие направление

Термины колено и колено используются для обозначения фитингов, поворачивающих углы. Колено 90° можно назвать изгибом 1/4, колено 45° — изгибом 1/8 и так далее. Чаще всего вы будете использовать колена 90° и 45° со ступицей (широкая охватывающая часть фитинга, в которую входит труба) на каждом конце. Санитарное колено делает довольно крутой поворот, в то время как длинное колено обеспечивает более плавный поток воды. Уличное колено имеет один охватываемый конец, что делает его полезным в трудных ситуациях. Втулки вставляются в втулку фитинга для установки трубы меньшего размера. Локти также могут уменьшиться в размере. Муфты пригодятся, если вы хотите избежать зазубрин элементов каркаса.

Соединительные фитинги

Эти фитинги необходимы для соединения водосточных и вентиляционных труб. Ts поворачивают углы на 90°, а Ys наклоняют на 45°. T может иметь одну или несколько ступиц уменьшенного размера: например, «3-3-2» имеет две 3-дюймовые. отверстия и один 2-в. открытие. Специализированные фитинги могут иметь, например, четвертое отверстие для трубы меньшего диаметра с одной стороны. Вентиляционное отверстие 90 на низком каблуке часто используется для сантехники в туалете: в его верхнее отверстие вставляется вентиляционная труба.

Сифоны и фланцы

Для унитаза или ванны вам, скорее всего, потребуется установить фланец, как правило, после отделки пола. Смещенный фланец перемещает фланец на пару дюймов. Сифон, который недоступен внутри стены или пола, должен быть приварен растворителем, то есть он загрунтован и зацементирован, как стандартный сливной фитинг. Если ловушка доступна, вы можете установить ее с гайкой, чтобы вы могли разобрать ее для очистки. Адаптер ловушки имеет наружную резьбу и отверстие, которое принимает 1 1/2 дюйма. или 1 1⁄4 дюйма. рука-ловушка. 9№ 0009

Гибкие фитинги

Если пластиковые дренажные или вентиляционные трубы не совпадают идеально, выполнить соединение может быть очень сложно. Гибкие фитинги могут облегчить работу и часто оправдывают свои дополнительные затраты. Эти «резиновые» фитинги на самом деле сделаны из гибкого ПВХ и поэтому обычно считаются постоянным решением. Они прочно соединяются с помощью хомутов на каждом конце. Проконсультируйтесь с вашим строительным отделом; они не могут разрешить установку этих фитингов внутри стен или полов.

Приточные фитинги

Приточные фитинги менее многочисленны, но есть несколько очень полезных вариантов. На фото показана медная арматура; Фитинги из ХПВХ почти такие же, а для труб PEX требуется меньшее количество фитингов. В дополнение к стандартным отводам 90° и 45°, уличные отводы могут делать крутые повороты и сводить к минимуму количество стыков, которые необходимо спаять. Переходник T чаще всего используется для перехода от 3/4 дюйма. до 1⁄2 дюйма. трубка. Муфта с упором автоматически позиционирует оба конца трубы по центру фитинга; скользящая муфта иногда необходима при врезке в существующую трубу для добавления нового сервиса. Угловое колено чаще всего используется при установке душевой сантехники, но также может использоваться для выхода в комнату.

Выдержка из Сантехника (The Taunton Press, 2016) Стива Кори.

Предыдущий: Обзор систем фитингов с PEX-соединением Следующий: Выберите правильный сантехнический цемент

Направляющая

Сантехника

Глава

Основы сантехники

Сантехника

Надежное исчерпывающее руководство от профессионалов по выполнению любого сантехнического проекта

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по проектированию сантехники.

Начать бесплатную пробную версию

Основы сантехники

Сантехнические системы
Материалы
Сантехнические инструменты

Ванные комнаты

Раковины
Души и ванны
Туалеты

Кухни

Кухонные Раковины
Фильтрация воды
Техника

Черновая обработка

Макет
Монтаж
Медная труба
Трубка PEX
Водосточная труба из ПВХ

Водонагреватели, стиральные машины и многое другое

Водные нагреватели
Фильтры для всего дома
Дренажные насосы
Шайбы
Спринклерные системы

Техническое обслуживание и ремонт

Раковины
Туалеты
Души и ванны
Системы

Что вы знаете о фитингах? (Вот 4 типа!)

ByDino Pelle 9 ноября 2021 г. 11 ноября 2021 г.

ты.

Посмотрим правде в глаза, помимо труб вам также понадобятся фитинги (также известные как соединители), чтобы соединить их вместе. И это то, о чем мы собираемся узнать в этой статье.

Содержание

Что такое трубная арматура?

Фитинги — это не что иное, как соединитель. Фитинг соединяет две или более труб друг с другом. Они бывают разных материалов, таких как медь, чугун, сталь, латунь и пластик.

Фитинг необходим всякий раз, когда трубопровод разветвляется, меняет диаметр, соединяется с другим типом или, в случае жесткой трубы, всякий раз, когда изменяется направление. Формы фитингов являются общими для всех трубопроводов. Единственная разница заключается в том, как они соединены (соединены).

СОВЕТ PRO: В большинстве случаев при соединении труб фитингом фитинг и труба изготавливаются из одних и тех же материалов. Но это не всегда так. Например, при соединении медных труб со стальными необходимо соблюдать особую осторожность. Оберните резьбу медного фитинга пластиковой соединительной лентой, чтобы предотвратить электрохимическую реакцию между разнородными металлами, которая может либо разрушить соединение, либо привести к необратимому сплавлению металлов.

4 основных типа фитингов для труб

Существует множество типов фитингов для любых сантехнических работ. Но все они относятся к одной из следующих общих категорий фитингов для труб:

1. Ответвления и повороты

«Колено» захватывает жесткую трубу по кривой. Доступны различные углы до 90 градусов. Буква «T» обеспечивает разъем для новой ветви у ее основания. А фитинг «Y» — это разновидность Т; обычно его можно найти в дренажных и вентиляционных линиях, чтобы можно было соединить трубы от отдельных приспособлений к одному основному дымоходу.

2. Фитинги для линейных соединений

Когда две трубы должны быть соединены вместе в натяжном участке, их соединяет муфта (или втулка). Ниппель с резьбой на обоих концах удлиняет муфту для стальных труб. Готовые соски бывают градуированных размеров длиной до 12 дюймов. Переходник соединяет отрезок трубы малого диаметра с большим. Ts, Ys и колена доступны с переходником.

3. Переходные фитинги

Для соединения труб из одного материала с другим требуется специальный фитинг, который надежно скрепит оба материала и предотвратит воздействие электролита, которое может вызвать коррозию или плавление. Такой фитинг называется переходным или диэлектрическим фитингом (или муфтой). Например:

Медно-стальной фитинг имеет один конец с резьбой (подходит для стальных труб) и один гладкий конец для припайки к медной трубе.
Металлопластиковый фитинг имеет одну стальную гайку с резьбой и пластиковую вставку, к которой приклеен отрезок пластиковой трубы. Поскольку пластик электрически инертен, нет необходимости разделять два материала.
Медно-пластиковый фитинг аналогичен, но с медным фитингом.
Также доступны переходные фитинги для соединения медных, стальных и пластиковых дренажных труб с чугунными трубами.

4. Дренажная арматура

Сифон, один из фитингов, используемый только в дренажной системе, удерживает водяной барьер в своем U-образном повороте, чтобы изолировать запахи из канализации.

Все дренажные фитинги, как с резьбой, так и без нее, имеют утопленные соединительные поверхности. Это делается для того, чтобы при вставке трубы внутренняя поверхность трубы и фитинга была заподлицо. Это исключает любую возможность застревания отходов в соединении и блокировки.

Так как дренажные линии зависят от силы тяжести для перемещения отходов через систему, выпускные отверстия фитингов дренажных труб наклонены вниз.

Заключительные мысли о типах фитингов для труб

Существует так много типов фитингов для труб, что вы могли бы написать о них небольшую книгу. Надеемся, что эта статья, по крайней мере, даст вам лучшее понимание того, как они классифицируются и используются.

5 основных типов сантехнических труб
Как использовать компрессионные фитинги на медных трубах
Вот как снять старую трубу с резьбой
Как установить новую стальную трубу с резьбой
Медь и труба PEX
Свинцовые трубы: все, что вам нужно знать
Вот самый быстрый временный способ устранения точечной протечки
Как устранить шумные трубы
Как разрезать оцинкованную стальную трубу
Нужна ли поддержка подвесным трубам?
Как предотвратить разрыв труб (и продлить срок службы труб)

Позвоните в службу 1-Tom-Plumber

Не стесняйтесь обращаться к нам здесь или по телефону 1-Tom-Plumber (1-866-758- 6237), если вам нужна помощь с сантехническим оборудованием и соединениями.

Сертифицированная команда сантехников и специалистов по канализации 1-Tom-Plumber немедленно реагирует на любую аварийную сантехнику, прочистку канализации или повреждение водой. Мы также выполняем раскопки подземных водопроводов и канализационных магистралей. Наша группа быстрого реагирования доступна каждый день и ночь в году, даже в праздничные дни.

Post Tags: #Дренажные фитинги#Отводы#фитинги#Фитинги для ниппелей#соединители для труб#фитинги для труб#трубопроводы#трубопроводы#сантехника#сантехника#сантехнические наконечники#Т-образный фитинг#Ловушка#Y-фитинг

Инструменты и задачи обслуживания (интерактивные)

Перейти к содержимому

Установка, техническое обслуживание и устранение неполадок сантехнических систем требуют специальных знаний о стандартных измерениях, строительных нормах и специальных компонентах сантехнических систем. Несмотря на то, что к этим системам и компонентам применяются местные правила сантехники, необходимо следовать инструкциям производителя по установке и использованию. Многие распространенные сантехнические детали и материалы, такие как трубы и фитинги, не поставляются с инструкциями и должны быть рассчитаны и установлены в соответствии с местными сантехническими и строительными нормами.

Способность трубы или фитинга выдерживать давление, выдерживать высокие или низкие температуры, а также выдерживать природные условия ограничена их химическим составом, прочностью стенки и целостностью метода уплотнения, используемого для соединения отдельных компонентов. Спецификация — это термин, используемый для обозначения толщины стенки «пластиковой» (ПВХ, АБС, ХПВХ) трубы, при этом меньшие числа соответствуют трубам с более тонкими стенками. Наиболее распространенными размерами, используемыми в жилищном строительстве, являются График 40 (более тонкие стенки, используемые в дренажных, канализационных и вентиляционных системах) и График 80 (более толстые стенки, используемые в системах подачи воды под давлением). Несколько типов материалов одобрены для использования в системе трубопроводов, которые служат различным целям в полной водопроводной системе, включая водоснабжение, а также слив, слив и вентиляцию (DWV). В следующей таблице указаны типы водопроводных систем, которые обычно разрешены в жилых и легких коммерческих зданиях:

Общие типы материалов	Поставка	Отходы	Слив	Вент
Медь	Да	№	№	№
РЕХ	Да	№	№	№
ПВХ	Да*	Да	Да	Да
ХПВХ	Да**	№	№	№
АБС	№	Да	Да	Да
Чугун	№	Да	Да	Да
Без втулки	№	Да	Да	Да
Оцинкованная труба	Да	№	№	№
Черная железная труба***	№	№	№	№

Фитинги используются для соединения и перенаправления труб и компонентов в полные водопроводные системы. Из-за разнообразия конструкций компонентов водопроводной системы фитинги также облегчают адаптацию одного диаметра трубы или фитинга к другому. В то время как многие стили фитингов используются практически во всех типах систем, правила сантехники разрешают использовать только некоторые фитинги в водопроводной системе определенного типа (подача или DWV) и предъявляют строгие требования к тому, как они должны быть включены в систему ( пример: компрессионные фитинги и соединения никогда не должны использоваться внутри стен).

Терминология фитингов

Национальная трубная резьба (NPT)	, используемая в водопроводных и трубопроводных системах. Он также может называться MPT или MNPT для наружной резьбы и FPT или FNPT для внутренней внутренней резьбы. Всегда следует использовать резьбовой герметик того или иного типа для обеспечения герметичности уплотнения (за исключением NPTF).
Размер железной трубы (IPS)	Старая система размеров труб все еще используется в некоторых отраслях, включая производителей труб из ПВХ.
Скользящие фитинги	Для шлицевых фитингов требуется, чтобы охватываемый компонент с определенным внешним диаметром был соединен с охватываемым компонентом с таким же внутренним диаметром либо с помощью растворителя, клея, либо, при использовании медных компонентов, с помощью пайки.
Муфты	предназначены для соединения двух труб одинакового диаметра. Муфты могут быть скользящими или с внутренней резьбой.
Втулки	Этот фитинг позволяет уменьшить размер трубы или фитинга и предназначен для вставки в трубу, внутренней прокладки или внутренней резьбы. Наружный диаметр втулок может быть с наружной резьбой или с наружной резьбой, а внутренний диаметр должен быть того же типа (накладка или резьба), что и внешний, что определяет размер, до которого уменьшается трубопроводная система.
Адаптеры	Подобно втулкам, переходники используются для преобразования труб и фитингов одного размера в другой. В отличие от втулок, переходники позволяют переходить от шлицевых соединений к резьбовым, а в некоторых случаях — с одного типа материала трубопровода на другой.
Колена	Колена обычно создают изменение направления трубопроводной системы на 90° или 45°. Для некоторых систем трубопроводов также доступны фитинги 22-1/2°. В зависимости от материала отводы бывают с внутренней накладкой на внутреннюю накладку, внутренней накладкой на внутреннюю накладку, накладной на внутреннюю резьбу, накладной на наружную резьбу. Отводы из ПВХ и меди, соединяемые с наружной и наружной резьбой, называются уличными отводами и используются для узких поворотов и поворотных соединений.
Тройники	Тройники, соединяющие трубы под углом 90 градусов, делят поток одной линии на две или более. Тройники также можно использовать для уменьшения размера ответвления от основной линии. Тройники обычно имеют внутреннюю резьбу в каждом направлении.
Заглушки	Заглушки с наружной резьбой или наружной накладкой предназначены для герметизации неиспользуемых ответвлений водопроводной системы или выходов неиспользуемых компонентов.
Крышки	Крышки, как и заглушки, предназначены для герметизации неиспользуемых ответвлений водопроводной системы или неиспользуемых выпускных отверстий для компонентов, но имеют скользящие фитинги или резьбу с внутренней резьбой.
Штуцеры	облегчают снятие и ремонт компонентов системы и состоят из одного фитинга с накидной гайкой, которая крепится к другому фитингу с переходником с наружной резьбой с фланцем или компрессионным уплотнением.
Компрессионные фитинги	Компрессионные фитинги иногда используются для установки компонентов водопроводной системы и быстрого ремонта труб с гладким наружным диаметром, таких как ПВХ и медь. Компрессионные фитинги требуют, чтобы втулка из мягкого латунного металла в медных применениях и тефлоновая или гибкая шайба в применениях из ПВХ были сжаты вокруг материала трубопровода с помощью регулировочной гайки для герметизации фитинга.
Уайс	Wyes — это Y-образные фитинги, которые позволяют соединять одну трубу с другой под углом 45 градусов. Звездочки не используются в системах водоснабжения, но распространены в системах DWV, где резкие повороты замедляют поток отходов.
Ти-Уайс	аналогичны стандартным тройникам, но имеют дополнительное ответвление под углом 45 градусов.
Сантехнические тройники	следует использовать при соединении горизонтального участка, например, сточной трубы с вентиляционной трубой или вертикальным стояком. Они используются только для перехода из горизонтальной плоскости в вертикальную.
Очистка	Clean-Outs представляют собой точки доступа с резьбовыми заглушками в системе DWV, используемые для очистки забитых линий с помощью шнеков и осмотра систем DWV с помощью камер. Коды сантехнических систем определяют, сколько очисток должно быть в системе отходов, в зависимости от длины пробега и количества поворотов в системе.

Фитинги от Clifford Rutherford, Rosemary Rutherford & Gwen Arkin лицензированы согласно CC BY 4.0

Фитинг	Поставка	Отходы	Слив	Вент
Муфта	Да	Да	Да	Да
Колено 90 градусов или смещение	Да	№	Да	Да
Угол поворота 90 градусов	№	Да	Да	Да
Колено 45 градусов или смещение	Да	№	Да	Да
Угол поворота 45 градусов	№	Да	Да	Да
Тройник	Да	№	№	Да
Тройник-тройник	№	Да	Да	Да
Тройник санитарный	№	Да	Да	Да
Переходник	Да	Да	Да	Да
Втулка	Да	Да	Да	Да
Без втулки	№	Да	Да	Да

Номинальный размер трубы	Внешний диаметр	Толстая стенка. (сч 40)	Вт. За фут. (сч 40)	Толстая стенка. (сч 80)	Вт. За фут. (сч 80)
1/8	0,405	0,068	0,245	0,095	0,315
1/4	0,540	0,088	0,425	0,119	0,535
3/8	0,675	0,091	0,568	0,126	0,739
1/2	0,840	0,109	0,851	0,147	1,088
3/4	1,050	0,113	1,131	0,154	1,474
1	1,315	0,133	1,679	0,179	2,172
1-1/4	1,660	0,140	2,273	0,191	2,997
1-1/2	1.900	0,145	2,718	0,200	3,631
2	2,375	0,154	3,653	0,218	5,022
2-1/2	2,875	0,203	5,793	0,275	7,661
3	3. 500	0,216	7,576	0,300	10.250
3-1/2	4.000	0,226	9.109	0,318	12.510
4	4.500	0,237	10.790	0,337	14,980
5	5,563	0,258	14.620	0,375	20.780
6	6,625	0,280	18.970	0,432	28.570
8	8,625	0,322	28.550	0,500	43.390
10	10.750	0,365	40.480	0,500	54.740
12	12.750	0,375	49.560	0,500	65.420

Клеи и грунтовки для труб от Gwen Arkin лицензированы в соответствии с CC BY 4. 0

Использование очистителей, грунтовок и клеев зависит от применения шлицевых фитингов и химического состава используемых «пластиковых» труб. При использовании этих химических клеев следует надевать химически стойкие перчатки, поскольку длительный контакт с кожей может привести к раздражению или химическому ожогу. Латексные и виниловые перчатки не обладают химической стойкостью при использовании с некоторыми растворителями, грунтовками и клеями.

Всегда консультируйтесь с инструкциями производителя относительно времени схватывания цемента и клея, прежде чем герметизировать любой склеенный узел сантехники. При сборке фитингов и труб очистители, праймеры и клеи следует наносить на всю поверхность соединения как охватываемого, так и охватывающего шлицевого фитинга. Хотя инструкции производителя могут различаться, в большинстве случаев следует использовать очиститель, затем грунтовку, а затем клей на основе растворителя. Кроме того, после нанесения грунтовки растворяющий клей следует наносить непосредственно перед тем, как грунтовка высохнет. Прежде чем клей начнет схватываться, охватываемая труба или фитинг полностью вставляется в охватывающую муфту легким вращательным движением. Важно надежно удерживать соединение до тех пор, пока не будет достигнуто начальное схватывание клея, поскольку склеенные фитинги имеют тенденцию раздвигаться при нагревании и расширении химического вещества.

Цвет и материал

Большинство производителей этих химически активных продуктов используют в своих продуктах цвета, определяющие состав материала, с которым они будут использоваться.

Грунтовки и очистители (прозрачные или фиолетовые)		Предназначен для удаления загрязнений и химического травления пластиковых труб. В то время как некоторые чистящие средства являются прозрачными, грунтовка с пурпурным оттенком окрашивает белый ПВХ, что позволяет пользователю убедиться, что все поверхности, требующие клея, должным образом очищены и протравлены.
Универсальный цемент (прозрачный)		Используется с ПВХ, АБС и ХПВХ, но никогда не должен использоваться для соединения двух разных типов вместе.
Влажный или сухой (Rain-or-Shine™) цемент (синий)		Для ПВХ во влажных помещениях. Однако следует соблюдать осторожность, чтобы фитинги оставались как можно более сухими, поскольку эти типы клея не всегда хорошо схватываются, если сборка погружена в воду.
Переходный цемент (зеленый)		Используется для соединения АБС и ПВХ. Хотя это и не является обычной практикой, в некоторых особых случаях и при ремонте может потребоваться соединение этих двух материалов.
ХПВХ Цемент (оранжевый)		Специально разработан для использования только с продуктами из ХПВХ. Трубы и фитинги из ХПВХ следует соединять с другими типами изделий только с помощью резьбовых фитингов.
АБС-цемент (черный)		Только для трубопроводных систем ABS. Обратите внимание, что грунтовка НЕ должна использоваться для труб из АБС-пластика, а вместо нее следует использовать чистящее средство.

Color Blocks by Jonathan Kevan под лицензией CC BY 4.0

Разница между типами ПВХ-цемента и грунтовкой

Различия между CPVC, DWV PVC, Schedule 40 PVC и Schedule 80 PVC

Самой по себе трубной резьбы недостаточно для создания полной герметизации в системах трубопроводов под давлением.

Резьбовая лента

Тефлоновые ленты Gwen Arkin лицензированы в соответствии с CC BY 4.0

IPS и NPT требуется нанесение политетрафторэтиленовой (ПТФЭ) ленты (Teflon™ от Chemours) на наружную резьбу фитингов для обеспечения полного уплотнения. Лента из ПТФЭ доступна шириной 1/2″, 3/4″ и 1″, а также разного веса и толщины (белая — стандартная, розовая — высокой плотности). Стандартная рабочая лента должна быть полностью и равномерно обернута вокруг наружной резьбы примерно три-четыре раза в направлении вращения резьбы для затягивания фитинга. Самый простой способ сделать это — поместить рулон ленты в левую руку так, чтобы лента пошла вправо снизу. Удерживая правой рукой фитинг с наружной резьбой, поместите конец ленты на верхнюю часть фитинга и поверните фитинг по часовой стрелке. После закрепления первых 1–1–1/2 витков аккуратно натяните ленту, продолжая поворачивать, перекрывая слои вверх и вниз по виткам, пока не будет выполнено от 3 до 4 полных витков, равномерно по всей длине охватываемой резьбы. Сильно потяните ленту, чтобы разорвать ее, и вкрутите штуцер в штуцер, закрепив его подходящим ключом.

Труба с резьбой из ПТФЭ со стандартной или высокой плотностью согласно кодам не может использоваться для работы с природным газом и пропаном. Для этих систем горючих газов используется химически стойкая желтая версия.

Трубочный раствор

Pipe Dope от Gwen Arkin находится под лицензией CC BY 4.0

Как и лента для резьбы, присадка для труб выпускается из ПТФЭ и других составов, предназначенных для водопроводных и газовых линий. В то время как некоторые люди используют смазку для труб поверх ленты с резьбой, многие производители утверждают, что польза от одновременного использования обоих продуктов минимальна или отсутствует. Некоторые присадки для труб нельзя использовать на пластиковых трубах, обязательно ознакомьтесь с инструкциями производителя перед использованием. Смазка для труб наносится кистью на наружную резьбу соединения трубопровода, после чего труба затягивается в охватывающий фитинг и закрепляется соответствующим ключом.

Из-за постоянно растущей стоимости медного материала пайка медных труб и фитингов в жилищном строительстве быстро устаревает, поскольку гибкие трубы водоснабжения PEX и аналогичные изделия без пайки, в которых используются технологии обжимных систем, признаны и одобрены для установки в промышленности. коды. Тем не менее, сантехники и специалисты по обслуживанию зданий всегда должны быть готовы использовать методы пайки для установки и ремонта медных линий электроснабжения всех размеров в коммерческих и старых жилых системах.

Простые шаги для пайки

Тщательно очистите трубу.
Тщательно очистите фитинг.
Нанесите ровный слой флюса.
Не допускайте перегрева фитинга.

Как паять трубы

Лицензия

Поделиться этой книгой

Поделиться в Твиттере

Изучение различий между фитингами и адаптерами

8 октября 2021 г.

В мире сантехники есть много важных инструментов, которые выполняют уникальные и незаменимые функции. В каждой сети труб есть важные детали, которые можно заменить, модернизировать и отремонтировать, чтобы вода текла с идеальной скоростью. Две из этих частей, однако, могут быть перепутаны любителями или теми, кому не хватает практического времени со своими инструментами. Это фитинги и адаптеры. Хотя терминология может использоваться взаимозаменяемо, эти две части очень разные и выполняют разные функции в любой данной трубопроводной системе.

Что такое фурнитура?

Фитинги представляют собой соединительные детали, которые соединяют твердые детали машин с трубами и другими трубами. Они должны быть надежно закреплены на одном конце и соединены с более крупным компонентом. Затем другой конец используется для присоединения шлангов, насадок или труб, которые в противном случае не могли бы соединиться с основным компонентом, к которому они ведут. Они также могут соединять различные стандартные размеры, позволяя соединять концы ORB с концами JIC, а также при необходимости соединять штыревые соединения.

Функция фитинга заключается в том, чтобы его можно было легко заменить или переместить от основного соединения. Это позволяет более легко заменять внешние компоненты, если для нового шланга или трубы требуется другой конец для соединения с основным компонентом, фитинг может немедленно закрыть зазор, если он имеет правильные концы.

Что такое адаптеры?

Адаптеры — это компоненты, которые соединяют два или более конца компонента или резьбы вместе. Они имеют Т-образную форму, крестообразную форму или иногда просто двухсторонние компоненты, которые позволяют легко переходить между несколькими различными стандартами компонентов.

Адаптеры используются для гораздо более сложных операций, требующих нескольких подключений к одному компоненту и от него. Насосам, которым необходимо направлять жидкость к нескольким источникам из одного выхода, требуются адаптеры для выполнения всех этих соединений. Адаптеры также изготавливаются специально для соединения различных стандартов компонентов, что позволяет осуществлять обмен между классификациями SAE, JIC, ORB, Metric, NPT и другими классификациями.

Почему путаница?

Основная путаница возникает из-за общей терминологии двух компонентов. Адаптеры могут функционировать как фитинги, поскольку они могут соединять только две детали вместе, но не все адаптеры являются фитингами, потому что многие адаптеры предназначены для соединения более чем двух элементов или имеют более одного типа концов компонентов, которые должны входить друг в друга. . Существует также основная функция объединения стандартов компонентов, которые обычно несовместимы. Фитинги обычно используются с одинаковыми стандартами, выступая в качестве моста между двумя резьбами, несовместимыми по своей природе. Для соединения шланга с насосом необходим фитинг. Адаптер необходим для подключения насоса к более чем одному шлангу, где каждый шланг может иметь другой стандарт.

В некоторых случаях работа фитингов и адаптеров может быть взаимозаменяемой, и выбор компонента зависит от наличия. Фитинги — это первый инструмент, который вы должны рассмотреть для того, что входит в открытый порт, а адаптеры следует использовать на более поздних этапах водопровода, чтобы вся система работала вместе.

Новое сообщение > < Предыдущее сообщение

Как быстроразъемные соединения обеспечивают безопасность гидравлических шлангов и не только

02 сентября 2022 г.

Узнайте, как быстроразъемные соединения обеспечивают безопасность гидравлических шлангов, и что еще они могут предложить в этом руководстве. Свяжитесь с Action Supply для получения поддержки сегодня.

Как управлять запасами запасных частей и оптимизировать их

05 июля 2022 г.

Запасные части необходимы для любого бизнеса, но управление запасами может быть сложным. Ознакомьтесь с этими полезными советами и свяжитесь с Action Supply для получения поддержки уже сегодня!

Внешняя торговая позиция Доступна

22 июня 2022 г.

Идеальный кандидат будет искать и создавать новый бизнес с помощью своих существующих клиентов, а также совершать холодные звонки на местах для создания новых постоянных продаж. Идеальный кандидат имеет некоторый опыт продаж шлангов, гидравлики или промышленного оборудования. Обязанности: ● Выявление потенциальных клиентов, управление потенциальными клиентами и приобретение/поддержание нового бизнеса. ● Ввод коммерческих предложений/заказов для поддержки бизнеса. ● Достижение установленных целей по развитию территории и квот на продажи. ● Каждый день вы будете встречаться со своими клиентами, чтобы обсуждать наилучшие решения и обеспечивать их необходимыми запасами. ● Имея запасы, управляемые поставщиками мирового класса, вы жизненно важны для успеха ваших клиентов. ● Построение отношений и дружбы на этом пути Квалификация: ● 2+ года опыта продаж холодных звонков с большим послужным списком ● Доказанные успехи в продажах промышленных товаров через крупную сеть. ● Опыт разработки и реализации стратегий территориальных продаж. ● Сильные навыки презентации, ведения переговоров и заключения сделок. ● Самостоятельная мотивация и способность работать независимо для достижения поставленных целей или их превышения. ● Способность хорошо функционировать в динамичной и порой сложной среде. Рекомендуемые льготы, предоставляемые работодателем: ● Конкурентоспособная компенсация ● 401 тыс. ● Медицинские и стоматологические услуги ● Пособие на автомобиль О компании Action Supply: На протяжении более 40 лет мы усердно работали, чтобы быстро и ответственно решать задачи наших клиентов. Для быстрого завершения проектов мы предоставляем клиентам лучшие промышленные шланги и гидравлические фитинги. Все наши шланги и гидравлические фитинги изготовлены из материалов промышленной прочности, которым вы можете доверять. Наши клиенты ожидают стабильных результатов от нашей продукции, предназначенной для работы в самых суровых промышленных условиях. Наши основные ценности: ● Честность и этические ценности ● Прямое, открытое и честное общение ● Приверженность нашим клиентам ● Качество и надежность продукции ● Постоянное самосовершенствование ● Получение удовольствия ● Люди как источник нашей силы ● Ориентация на команду / приверженность друг друга ● Креативность / инновации / готовность идти на риск ● Сильная рабочая этика Готовы к j в нашей команде? Отправьте свое резюме на kirk.kveton@actionsupplyinc.com

Трубная арматура и соединения трубопроводных систем Полное руководство

КАКИЕ ТРУБОПРОВОДНЫЕ ФИТИНГИ ПЕРЕЧИСЛЕНЫ?

У нас есть все фитинги, необходимые для изменения направления потока, адаптации или уменьшения размеров трубопроводных систем.

Изменение направления потока: колена, тройники или крестовины.
Изменить размер трубы : требуется использование переходников (тройников, переходников).
Для подключения различных компонентов: 9Муфты 0018
Для остановки потока: колпачки

Трубный ниппель представляет собой короткий отрезок трубы с наружной трубной резьбой на одном или обоих концах. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов. Трубные ниппели используются в трубопроводах низкого давления.

В трубопроводных системах используются различные виды фитингов. Основными и наиболее востребованными являются: отводы, тройники, переходники, штуцеры, муфты, крестовины, заглушки, обжимные ниппели, заглушки, втулки, переходники, отводы, клапаны и фланцы.

Эти фитинги выпускаются в различных классах давления от 150 PSI до 3000 фунтов. Мы также предлагаем кованые фитинги из углеродистой стали от 2000 до 6000 #. У нас также есть фитинги MSS SP-114.

ОТЧЕТЫ И СЕРТИФИКАТЫ ИСПЫТАНИЙ МАТЕРИАЛОВ
Сообщите нам в примечаниях к заказу, если вам требуется MTR или сертификация для вашего заказа.
ТИПЫ СОЕДИНЕНИЙ ТРУБНОЙ ФИТИНГИ:
Что касается соединений — BFO перечисляет различные типы для удовлетворения всех требований к торцевым соединениям.
Мы предлагаем фитинги самых больших типов и размеров со следующими соединениями:
Сварка встык
Сжатие
Рифленый конец (механические фитинги)
Фланцевый
Расклешенный
Резьбовые фитинги — мы предлагаем различные типы резьбовых фитингов, которые соответствуют требованиям ASME и ANSI:
NPT, NPS и NPTF
Нажимное соединение / Нажимное соединение
Сварка враструб
Паяное соединение
Информация о резьбе
Аббревиатура Имя системы
БСПП B риш S стандарт P ип P арель
БСПТ Трубный конус Британского стандарта
ЧТ Резьба пожарного шланга американского стандарта (Национальная резьба шланга 1 дюйм — это резьба шланга для химических веществ, также известная как Резьба шланга повышения давления)
GHT Резьба для садового шланга (FGH — садовый шланг с внутренней резьбой) (MGH — садовый шланг с наружной резьбой)
IPS Железная труба с прямой резьбой
ИПТ Железная трубная резьба
JIC Объединенный промышленный комитет
NHT или NST Соединительная резьба пожарного шланга по американскому стандарту (национальная резьба для шланга, также известная как резьба по национальному стандарту)
NPT Коническая трубная резьба по американскому стандарту (National Pipe Tapered)
НПТФ Коническая трубная топливная резьба по американскому стандарту (National Pipe Tapered) (Drysealed)
НПШ Прямая труба американского стандарта для шланговых муфт (прямой шланг National Pipe)
НПСМ Прямые механические соединения американского стандарта (National Pipe Straight Mechanical)
Сокращения ассоциаций
SAE International (SAE) — это профессиональная организация специалистов по мобильности в аэрокосмической, автомобильной и коммерческой промышленности. Общество является организацией по разработке стандартов для проектирования механических транспортных средств всех видов, включая автомобили, грузовики, лодки, самолеты и другие.
AGA — Американская газовая ассоциация
JIC — Объединенный промышленный комитет
ASA — Американская статистическая ассоциация
ASME — Американское общество инженеров -механиков
Узнайте больше о сертификатах и стандартах, используемых
Популярные фитинги труб — (резьба, показанная ниже)
втулки
. размеры — обычно путем уменьшения большего фитинга трубы до меньшей трубы. Втулки обычно имеют внутреннюю и внешнюю резьбу. Они занимают очень мало места по сравнению с муфтой или штуцером, которые служат для достижения той же цели — уменьшения габаритов. Имеет шестигранную головку для увеличения рычага и использования с гаечным ключом.
Трубные отводы
Резьбовые или приварные отводы обычно используются, если вам нужно изменить направление потока. Самые популярные: колена под углом 90 и 45 градусов. Отводы – важный элемент, используемый в сантехнике. Уличные колена имеют концы с наружной и внутренней резьбой для простого соединения различных труб или фитингов. Боковые отводы с изгибом служат по аналогии с тройником. Также доступны отводы 22-1/2 градуса.
Заглушки для труб
Заглушки изготавливаются из литой нержавеющей стали 304 или 316 с внутренней резьбой National Pipe Taper (NPT). Для закрытия конца патрубка. Колпачок надевается на конец охватываемой трубы, чтобы остановить поток. Они доступны также с шестигранными и квадратными головками для увеличения рычага и использования с гаечным ключом во время установки и разборки.
Крестовины
Крестообразные фитинги представляют собой 4-ходовые фитинги, представляющие собой комбинацию двух тройников. Вместо этого многие предпочтут использовать два тройника.
Трубные фланцы
Фланцы используются для соединения труб. Труба навинчивается или приваривается к фланцам, которые затем скрепляются болтами. Фланцевые соединения широко используются в промышленности при высоких давлениях.
Переходные муфты/раструбные переходники

Трубные муфты используются для удлинения участка трубы или изменения размеров трубы.
При уменьшении становится известным как редуктор колокола. Доступны с внутренней резьбой или сваркой внахлест.
Трубные ниппели
Трубный ниппель представляет собой короткий отрезок трубы с наружной трубной резьбой на одном или обоих концах. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов. Трубные ниппели используются в системах трубопроводов низкого давления.
Тройники Т-образные с двумя отводами — под углом 90° к присоединению к магистрали. Представляет собой короткий отрезок трубы с боковым выходом. Трубные тройники используются для соединения трубопроводов с трубой под прямым углом к магистрали. Размеры тройников соответствуют их пробегу*. Когда длина тройника меньше, чем боковой выход*, он становится фитингом с «бычьей головкой».
Участок* — горизонтальный или прямой размер фитинга и бокового отвода
Боковой отвод* — «верх» фитинга, 90 градусов от участка
Муфты
Муфты являются альтернативой муфтам. Муфты полагаются на собственную гайку для создания уплотнения между концами трубы. Это делает их идеальным выбором для соединения двух фиксированных труб, которые невозможно вкрутить в обычную муфту. Союзы также значительно облегчают будущий ремонт.
Клапаны
Клапаны предназначены для регулирования давления и скорости потока.
ФИТИНГИ И СОЕДИНЕНИЯ В НАЛИЧИИ:

ПОИСК ПО ФОРМАМ
Фитинги
Фланцы
Клапаны
Соски
Камлоки
Brewers Hardware
Наша команда готова помочь!

1-800-569-0810 Live Chat Электронная почта US
FAST & TACCTATE
HERTENALANTY
.
Правильный выбор
Прямое соединение.
Нет чат-ботов.
Определить типы фитингов, используемых в трубопроводах
Что такое фитинги?
Фитинги — это детали трубопроводов, которые соединяют трубы и помогают настроить водопроводную систему. Они бывают разных форм для создания различных конфигураций сантехники. В трубопроводных системах используются различные фитинги для различных целей. К ним относятся соединение нескольких труб и регулирование потока через трубы.
С учетом сказанного важно определить, какой фитинг лучше всего подходит для вашего применения, чтобы обеспечить стабильность и надежность вашей трубопроводной системы. Для справки приведем различные типы фитингов в соответствии с их типами соединений и функциями:
Типы фитингов для труб
Фитинги различаются по типам и функциям соединений:
A. В соответствии с типом соединения
Фитинги соединяются с трубами различными способами соединения, каждый из которых имеет свои преимущества.
I. Компрессионные фитинги
Компрессионные фитинги хорошо подходят для соединений металл-металл. Это фитинги, в которых используется сжатие кольца, прокладки или наконечника для соединения труб. Сжатие обычно производится путем затягивания гайки в фитинг поверх обжимного кольца и трубопровода, закрепляя и сжимая внутренний трубопровод. Стандартные компрессионные фитинги не требуют инструментов для сборки. Это делает их удобными, быстрыми и простыми в установке.
Компрессионные фитинги не выдерживают действительно высокого давления и не такие гибкие, как припаянные фитинги. Это означает, что они не подходят для систем с термоциклированием, вибрацией и другими агрессивными условиями.
Врезные фитинги
Это компрессионные фитинги с острым наконечником, который «закусывает» трубу при сжатии и обеспечивает герметичность. Подобно стандартным компрессионным фитингам, врезные фитинги не требуют инструментов для сборки. Однако они создают более прочное соединение с более высоким давлением.
Фитинги с механической рукояткой
Это узлы с двумя обжимными кольцами – переднее и заднее обжимное кольцо. Задняя втулка удерживает трубопровод, прижимаясь к передней втулке. Этот механизм подпружинивает переднюю втулку, создавая уплотнение между корпусом фитинга и трубопроводом.
Фитинги с механическим захватом можно собирать несколько раз, не повреждая трубы и их компоненты. Кроме того, эти фитинги обладают отличной устойчивостью к механическим вибрациям.
Раструбные фитинги
Раструбные фитинги состоят из корпуса с коническим или раструбным концом. Требуются специальные инструменты для развальцовки, чтобы прикрепить трубу к коническому концу, обеспечивая герметичность. Эти фитинги могут выдерживать более высокое давление и более широкий диапазон системных условий по сравнению со стандартными компрессионными фитингами.
II. Концевые фитинги
Концевые фитинги создают специальные поверхности для соединения труб.
Зажимные концы
Зажимные концевые фитинги позволяют прижимать трубы к трубному соединению.
Плоские концы
Фитинги с гладкими концами позволяют соединять трубы с помощью пайки, клея, сварки и другими способами.
III. Фланцевые фитинги
Фланцевые фитинги представляют собой кромки, ободки, манжеты или ребра с плоскими поверхностями, перпендикулярными присоединяемой трубе. Эти поверхности удерживаются вместе с помощью болтов, зажимов, пайки, сварки или резьбы.
IV. Резьбовые фитинги
Резьбовые фитинги имеют резьбу на внутренней и внешней поверхностях, позволяющую соединять трубы с соответствующей резьбой. Прямая резьба относится к резьбе, которая создает простое соединение без уплотнения. Между тем, коническая резьба представляет собой резьбу, которая создает герметичное уплотнение для жидкостей и газов под давлением. Повышение надежности уплотнения возможно за счет добавления уплотнительной ленты или покрытия.
Размеры резьбы измерены и основаны на внутренней части трубы. Общие стандарты размера резьбы включают Национальную трубную резьбу или NPT и Британский стандарт для труб (BSP). Однако существуют и другие стандарты, используемые в зависимости от отрасли и страны.
B. В соответствии с функцией
В трубопроводных системах используется множество типов фитингов, каждый из которых выполняет определенные функции. Большинство фитингов можно отнести к одной из следующих групп:
I. Фитинги, увеличивающие или уменьшающие длину трубы
Переходник
Переходник соединяет две разные трубы с помощью пайки, резьбы или сварки растворителем. Обычно используется для ПВХ и медных труб.
Муфта
Муфта соединяет две одинаковые трубы с помощью пайки, резьбы или сварки растворителем.
Муфта
Муфта соединяет две одинаковые трубы с помощью механических креплений, таких как анкеры и винты. Как правило, установка выполняется быстрее и проще по сравнению со сварным или паяным муфтовым соединением.
Муфта
Муфта используется в качестве альтернативы фланцевым соединениям в трубопроводах низкого давления с малым диаметром, где требуется частое отсоединение трубы. Он состоит из трех компонентов: гайки, охватываемого конца и охватывающего конца. Их соединение, обычно резьбовое или сварное, облегчает разъединение.
Муфта состоит из муфт, которые можно отсоединить без разрезания. В соединениях используются три различных типа соединений:
Полное соединение
Полное соединение может быть с раструбным или резьбовым соединением. Он широко используется для соединения труб малого диаметра. Он используется для присоединения трубы к трубе или трубы к ниппелю или обжимке.
Полумуфта
Полумуфта может иметь резьбу или раструб только с одной стороны. Он используется для ответвления труб малого диаметра от большой трубы или сосуда.
Муфта редукционная
Муфта редукционная используется для соединения труб разных размеров. Он похож на концентрический редуктор, сохраняющий ту же осевую линию, но меньший по размеру.
Колпачок
Колпачок прикрепляется к штуцеру с помощью резьбы, растворителя, припоя или сварки, закрывая конец трубы. Он используется в тупиковой части трубопровода, а также в коллекторах трубопроводов для будущих соединений.
Заглушка
Заглушка присоединяется к гнездовому соединению с помощью резьбы, растворителя, припоя или сварки, чтобы закрыть конец трубы.
II. Фитинги, которые добавляют или изменяют направление
Колено

Колено является одним из наиболее часто используемых фитингов для труб. Он меняет направление трубопровода на разные углы. Наиболее распространены углы 45° и 90°, но их можно обрезать до любого градуса. Колено 45° крепится между трубой для изменения направления потока на 45°. При этом 9Колено 0° прикреплено к трубе для изменения направления потока на 90 градусов. Он доступен в двух формах:
Колено большого радиуса
В колене большого радиуса радиус центральной линии в 1,5 раза больше диаметра трубы. Отвод с длинным радиусом чаще используется в трубопроводах по сравнению с отводом с коротким радиусом, поскольку потери давления меньше.
Колено с коротким радиусом
Радиус осевой линии колена с коротким радиусом аналогичен диаметру трубы. Он часто используется, когда приложение имеет ограниченное пространство. Однако эта форма имеет более высокий перепад давления из-за резкого изменения направления потока.
Тройник
Тройник используется для соединения трех компонентов трубопровода в Т-образном пересечении. Это позволяет объединять или разделять поток жидкости. Тройник представляет собой короткий отрезок трубы с ответвлением под углом 90 градусов в центре. В трубопроводах используются тройники трех типов:
Прямой тройник
Диаметр отвода аналогичен диаметру отводной (коллекторной) трубы.
Тройник переходной
Диаметр патрубка меньше диаметра отводной (коллекторной) трубы.
Тройник с решеткой
Тройник с решеткой, также известный как тройник-скребок, используется в трубопроводах со скребками. Ветвь имеет ограничительную планку, приваренную внутри, чтобы предотвратить попадание скребка или скребка в ветку. В отвод приваривается ограничительная планка, ограничивающая свободный проход скребка из приемной (коллекторной) трубы.
Звезда
Звезда, также называемая отводом, объединяет три компонента трубопровода в Y-образном пересечении. Подобно тройнику, он объединяет или разделяет поток жидкости, но с меньшим сопротивлением. Обычно он имеет ответвление под углом 45 градусов, но также может быть под любым углом, отличным от 90 градусов. Этот тип трубной арматуры снижает турбулентность и трение, которые могут блокировать поток.
Крестовина
Крестовина имеет 4-ходовые соединения для обеспечения одного входа и трех выходов или наоборот. Он менее стабилен по сравнению с тройником и может создавать большие нагрузки на трубопровод при перепадах температуры.
III. Фитинги для соединения труб меньшего диаметра
Переходник
Переходник включает в себя все трубные соединения, соединяющие две или более труб разных размеров. В трубопроводах используются переходники двух типов:
Концентрический или конический переходник
Концентрический или конический переходник сохраняет центральную высоту трубопроводной системы, поскольку центральные линии обоих ее концов находятся на одной оси. . Он широко используется в тех случаях, когда осевые линии меньшей и большей трубы должны находиться на одной оси.
Эксцентриковый переходник
В эксцентриковом переходнике осевые линии обоих концов находятся на разных осях. Он поддерживает высоту нижней части трубы или противовыбросового превентора системы трубопроводов. Этот тип переходника необходим, когда необходимо обслуживать одну из наружных поверхностей труб.
Olet
Olet представляет собой переходной фитинг, подсоединяемый к соединительным соединениям, когда надлежащие переходные крестовины или тройники недоступны.
IV. Фитинги, обеспечивающие специальные функции или соединения
Клапан
Клапан соединяет трубы вместе и в то же время регулирует поток. Некоторые клапаны используются для включения/выключения, в то время как другие используются для управления/дросселирования. Доступны различные типы клапанов, которые различаются в зависимости от того, где они используются:
Шаровые краны — в основном используются для двухпозиционных приложений, но в зависимости от конструкции они также могут использоваться для основного дросселирования.
Задвижки – в основном используются для изоляции.
Шаровые клапаны – широко используются для дросселирования/регулирования потока.
Обратные клапаны — также называемые обратными клапанами, они используются для предотвращения обратного потока.
Поворотные затворы — часто используются либо для изоляции, либо для дросселирования.
Ниппель
Стандартный ниппель представляет собой короткий патрубок с наружной трубной резьбой на одном или обоих концах. Он соединяет два разных фитинга на каждом конце. Это обычное дело для крепления шлангов, клапанов и труб.
В конце
Чтобы обеспечить бесперебойную работу вашей системы трубопроводов, вам необходимо приобрести правильные фитинги. Для этого вы должны иметь базовые знания, чтобы различать дизайн и функции каждого фитинга. Предоставленная выше информация поможет вам определить, какие фитинги нужны для вашей системы трубопроводов.
Получив четкое представление о фитингах для труб, вы можете перейти к следующему этапу вашего проекта.
