Аристон egis plus 24 cf – EGIS PLUS 24 CF

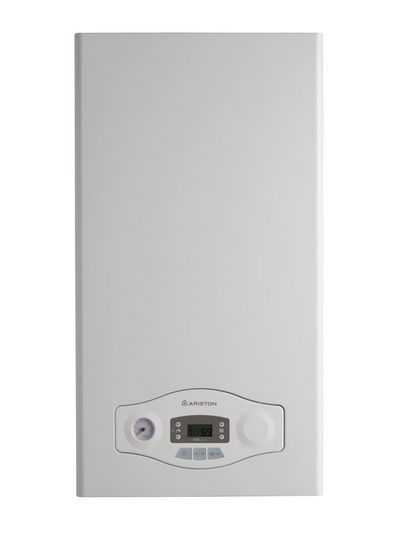

EGIS PLUS 24 CF

Торговая марка
Код 3300411
Серия EGIS PLUS
Название EGIS PLUS 24 CF
Статус Снят с пр-ва
Основные характеристики
Продукт Котел
Тип Традиционный
Способ нагрева Газовый
Способ монтажа Настенный
Способ установки Вертикальный
Тип газа Природный газ
Конструкция
Камера сгорания Открытая
Отвод продуктов сгорания Естественная тяга
Количество контуров 2
Количество теплообменников 2
Расширительный бак Да
Встроенный бойлер   Нет
Вентилятор Нет
Циркуляционный насос Да
3-х ходовой клапан Да
Встроенный Wi-Fi Нет
Энергетические характеристики
Номинальная тепловая мощность для контура отопления, не более/не менее (Hi) кВт25,8/11
Номинальная тепловая мощность для контура отопления, не более/не менее (Hs) кВт28,7/12,2
Тепловая мощность на выходе (режим отопления), макс./мин. кВт 23,7/10,1
КПД сгорания топлива (по замеру на выходе продуктов сгорания), Hi/Hs %93
Нормативный КПД при номинальной мощности (60/80°С), Hi/Hs %91,9/82,8
Нормативный КПД при мощности 30% от номинальной (47°С) Hi/Hs %91,2/82,1
Нормативный КПД на минимальной мощности, Hi/Hs %90,2/81,2
Класс по КПД (директива 92/42/EEC) **
Максимальные потери тепла через корпус при ΔT = 50 °C1,1
Потери тепла через дымоход при включенной горелке7,0
Потери тепла через дымоход при отключенной горелке0,4
Выбросы
Остаточное давление Па 3
Клас по NOx 3
Температура продуктов сгорания (G20)  °C118
Содержание CO2 (G20) %5,8
Содержание CO (0% O2) млн-1 53
Содержание O2 (G20)10,1
Количество продуктов сгорания (G20) м3/ч 63,70
Избыток воздуха93
Отопление
Давление в расширительном баке бар 1
Максимальное давление в контуре отопления бар 3
Объем расширительного бака л 8
Температура воды в контуре отопления (не менее/не более)  °C35/85
ГВС
Температура воды в контуре ГВС (не менее/не более)  °C36/60
Расход воды в контуре ГВС (∆Т=25°С) л/мин 13,60
Расход воды в контуре ГВС (∆Т=35°С) л/мин 9,70
Класс комфорта по ГВС (EN13203) **
Расход воды в контуре ГВС, не менее л/мин 1,60
Давление в контуре ГВС, не более бар 7
Электрические характеристики
Напряжение В 230
Потребляемая мощность Вт 76
Минимально допустимая температура в помещении  °C +5
Класс защиты IP IPX4D
Электропитание Кабель питания без вилки
Длина электрического кабеля м 1.5
Давление и расход газа
Максимальное потребление газа в режиме отопления (G20) м3/ч 2,73
Максимальное потребление газа в режиме отопления (G30) кг/ч 2,03
Максимальное потребление газа в режиме отопления (G31) кг/ч 2,00
Дымоудаление и воздухоподача
Тип системы дымоудаления B11 – B11bs
Диаметр дымоотвода мм 125-130
Подключения
Вход газа ” 3/4
Вход холодной воды ” 1/2
Выход горячей воды ” 1/2
Подающая линия контура отопления ” 3/4
Обратная линия контура отопления ” 3/4
Размеры и вес
Высота мм 770
Ширина мм 400
Глубина мм 315
Вес кг 30
Дополнительная информация
Гарантия г 2
Страна Италия
EAN 5414849184732

ru.ariston-pro.com

Ariston EGIS PLUS 24 CF цена, характеристики, отзывы

  • -Тип отопительного котла: газовый
  • -Число контуров: двухконтурный
  • -Минимальная мощность обогрева: 9.9 кВт
  • -Максимальная мощность обогрева: 23.7 кВт
  • -КПД: 93 %
  • -Способ установки: настенный
  • -Тип горелки: газовая
  • -Камера сгорания: открытая
  • -Энергонезависимый: Нет
  • -Автоподжиг: Есть
  • -Модуляция пламени: Есть
  • -Бункер в комплекте: Нет
  • -Встроенный бойлер: Нет
  • -Подключение теплого пола: Нет
  • -Нагнетательный вентилятор: Нет
  • -Вытяжной вентилятор: Нет

Средняя цена 35000 ₽

Где купить

Здесь вы можете посмотреть видео обзор Ariston EGIS PLUS 24 CF. Узнать характеристики, прочитать отзывы о Ariston EGIS PLUS 24 CF.

Видео обзоры


Магазины, в которых можно купить этот товар и его аналоги

Характеристики

* Точные характеристики уточняйте у продавца.

Общие характеристики

Тип отопительного котлагазовый
Число контуровдвухконтурный
Минимальная мощность обогрева9.9 кВт
Максимальная мощность обогрева23.7 кВт
КПД93 %
Способ установкинастенный
Тип горелкигазовая
Камера сгоранияоткрытая
ЭнергонезависимыйНет
АвтоподжигЕсть
Модуляция пламениЕсть
Бункер в комплектеНет
Встроенный бойлерНет
Подключение теплого полаНет
Нагнетательный вентиляторНет
Вытяжной вентиляторНет

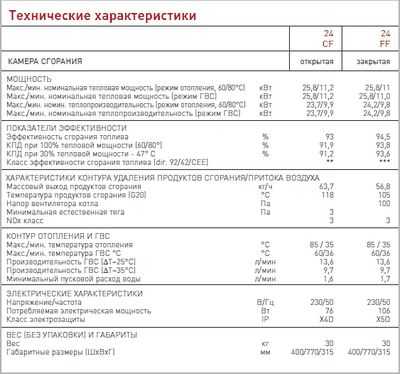

Технические характеристики

Емкость расширительного бака8 л
Максимальное давление в контуре отопления3 бар
Битермический теплообменникНет
Напряжение сетиоднофазное
Тип газового котлаконвекционный
Максимальная температура в контуре ГВС60 °С
Варочная панельНет
Циркуляционный насосЕсть
Максимальная температура горячей воды85 °С
Минимальная температура горячей воды35 °С
Максимальное давление в контуре ГВС7 бар
Максимальная тепловая нагрузка25.8 кВт
Материал первичного теплообменникамедь
Минимальная температура в контуре ГВС36 °С
Расширительный бакЕсть
Номинальное давление газа на входе20 мБар
Производительность горячей воды при t 35°C9.7 л/мин
Минимальная тепловая нагрузка11.2 кВт
Производительность горячей воды при t 25°C13.6 л/мин
Допустимое давление сжиженного газа30 мБар

Характеристики подключения

Подключение раздельного дымохода 80 ммНет
Патрубок подключения газа3/4”
Патрубок подключения контура отопления3/4”
Диаметр дымохода125 мм
Патрубок подключения контура ГВС1/2”

Используемое топливо

Сжиженный газЕсть
Расход сжиженного газа2.03 кг/ч
Основное топливоприродный газ
Природный газЕсть
Расход природного газа2.73 куб. м/час

Управление и диагностика

Индикация включенияЕсть
Пульт ДУНет
Индикация нагреваНет
МанометрЕсть
Управлениеэлектронное
АвтодиагностикаЕсть
Комнатный термостатНет
ПрограмматорНет
ДисплейЕсть
Управление системой солнечных коллекторовНет
ТермометрЕсть
Датчик уличной температурыНет
Разъем для подключения внешнего управленияЕсть

Системы защиты

Защита от блокировки трехходового клапанаЕсть
Защита от перегреваЕсть
Газ-контрольЕсть
Защита от заклинивания насосаЕсть
Предохранительный клапанЕсть
Защита от замерзанияЕсть

Габариты и вес

Глубина315 мм
Вес30 кг
Ширина400 мм
Высота770 мм

* Точные характеристики уточняйте у продавца.

Форум Ariston EGIS PLUS 24 CF

Задать вопрос

naobzorah.ru

Газовый котел Ariston EGIS PLUS 24 CF

Мощность 24 кВт, площадь до 240 м2, двухконтурный, атмосферный, настенный. Скидочная карта 2%



ОБЗОР ГАЗОВОГО КОТЛА ARISTON EGIS PLUS 24 FF (25 ФОТО)
(25 ФОТО)  Обзор газового навесного двухконтурного котла с закрытой камерой сгоранияAriston EGIS PLUS 24 FF

Полный и детальный обзор составных узлов газового котла, описание отдельных деталей, изучение узлов подключения.

В данном обзоре разберем с вами еще один газовый котел от итальянского производителя, посмотрим из чего состоит котел, где производятся его составляющие части.

Посмотрим настоящий ли он итальянец.

Благодорим ariston-gaz.by за предоставленную информацию и газовый котел для обзора.



Краткое описание газового котла Ariston Egis Plus 24 cf (аристон эгис плюс 24 цф)

Egis Plus  – бюджетная серия газовых котлов для рынка Беларуси.

CF – котел снабжен открытой камерой сгорания, модель является атмосферной.

Газовый котел Ariston Egis Plus 24 CF хорошо зарекомендовал себя при использовании в частных жилых и в многоэтажных домах.  Эгис Плюс 24 сф отлично работает, как в абсолютно новой системе отопления, так и в старых системах с чугунными радиаторами, когда ваш газовый котел идет под замену.

Ariston Egis Plus 24 CF – это атмосферный котел и работает  без коаксиального дымохода через вертикальный дымоход.

Ariston Egis Plus 24 CF – это двухконтурный газовый котел с разделенным теплообменником. Одни теплообменник выполнен из меди и предназначен для отопления, второй теплообменник выполнен из высококачественной стали и предназначен только дна нагрева контура гвс. Переключение между теплообменниками осуществляет трехходовой клапан, как и у всех газовых котлов, что бы в летний период  он не вышел из строя рекомендуется кратковременное включение контура отопления.

Газового котла Ariston Egis Plus 24 CF по гвс хватает на 2 точки водоразбора, т.е. вы одновременно можете использовать горячую воду на кухне и смело принимать душ в ванной комнате.

Ariston Egis Plus 24 CF – газовый отопительный котел мощностью 24 кВт способен обеспечить теплом помещение общей площадью до 240м2, но благодаря модулируемой горелке котел может работать и с помещениями площадью в 50 м2.

Ariston Egis Plus 24 CF – производится только в Италии и по праву считается одним из лучших итальянских котлов.

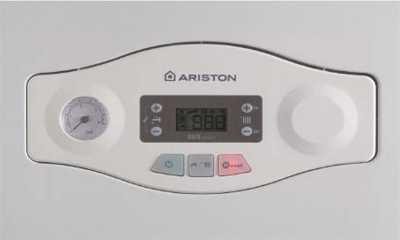

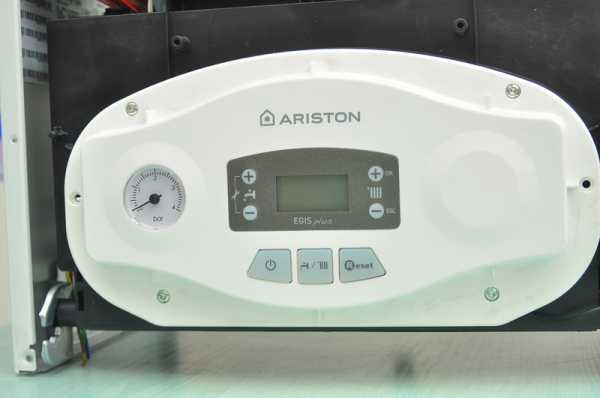

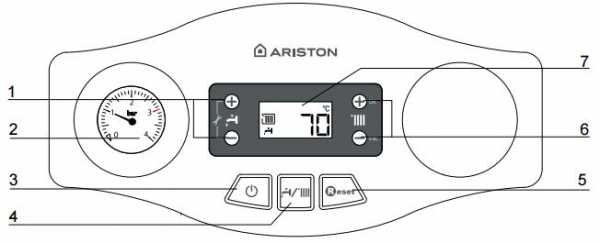

Условные обозначения:

1. Кнопки +/- регуляции температуры БГВ (а)

2. Манометр

3. Кнопка ВКЛ./ВЫКЛ.

4. Кнопка MODE – выбор рабочего режима

(летний / зимний)

5. Кнопка RESET (Сброс)

6. Кнопки +/- регуляции температуры отопления (b)

7. Дисплей

(а) – Нажав одновременно кнопки, открывается доступ к параметрам настройки, регуляции, диагностики

(b) – Нажав одновременно кнопки, изменяются и сохраняются в памяти настройки параметров.





Условные обозначения:

Цифры-индикаторы:

– заданная температура

– Настройка меню

 Сигнализация кодов сбоя

Запрос нажатия кнопки Reset (блокировка колонки)

Необходима техническая помощь

Сигнализация наличия пламени

Заданный режим отопления

Заданный режим отопления

Запрос отопления активирован

Заданный режим БГВ

Запрос БГВ активирован

Режим против обледенения активирован

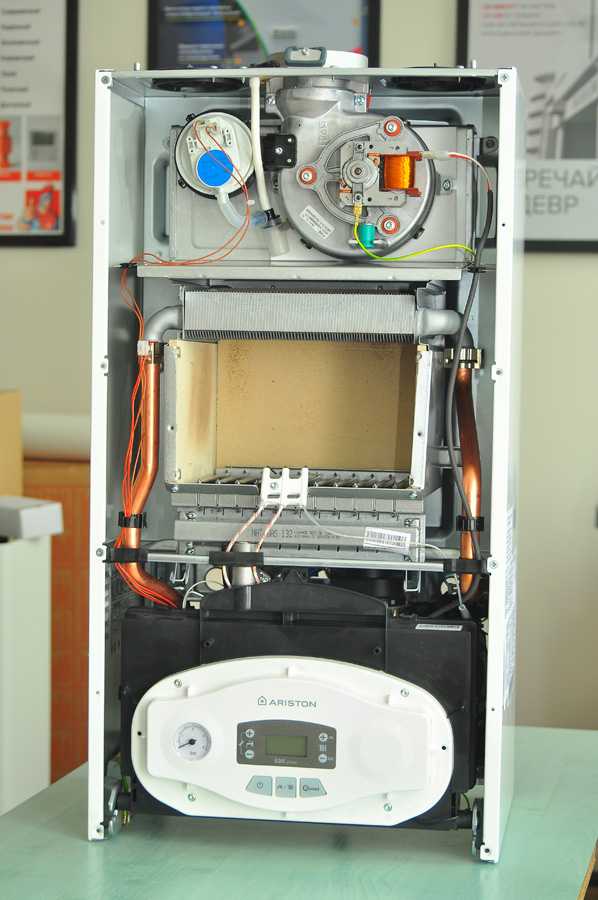

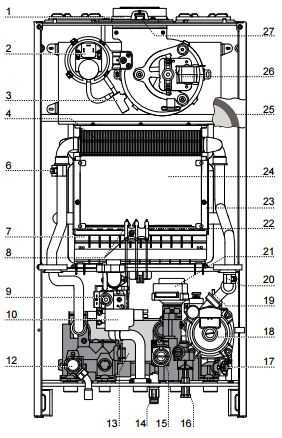

Обозначение

1. Патрубок выхода продуктов сгорания

2. Прессостат

3. Конденсатосборник

4. Первичный теплообменник

6. Датчик температуры на подаче в контур отопления

7. Горелка

8. Электроды розжига

9. Газовый клапан

10. Устройство розжига

12. Предохранительный клапан контура отопления (3 бара)

13. Вторичный теплообменник

14. Сливной кран

15. Датчик расхода в контуре ГВС

16. Кран подпитки

17. Фильтр контура отопления

18. Циркуляционный насос с воздухоотводчиком

19. Реле мин. Давления

20. Датчик температуры на возврате из контура отопления

21. Привод трехходового клапана

22. Электрод контроля пламени

23. Теплоизоляционная панель камеры сгорания из

минерального волокна

24. Камера сгорания

25. Расширительный бак

26. Вентилятор

27. Точка анализа продуктов сгорания

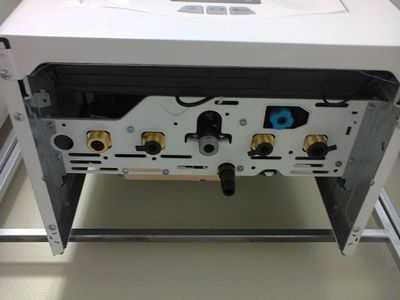

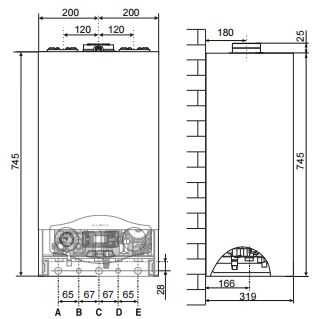

Размеры

A. Патрубок подачи в контур отопления

B. Патрубок подачи в контур ГВС

C. Подвод газа

D. Подвод холодной воды

E. Возврат из контура отопления

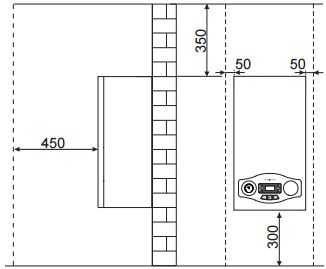

Минимальные расстояния

Для легкого доступа к котлу при техническом обслуживании

следует обеспечить соответствующие минимально допустимые

расстояния (свободное пространство) от корпуса котла до

близлежащих предметов и поверхностей.

Устанавливать котел следует в соответствии с действующими

нормами и правилами, а также в соответствии с требованиями

производителя.

При установке обязательно используйте уровень, котел должен

находиться в строго горизонтальном положении.









A. Патрубок подачи в контур отопления

B. Патрубок подачи в контур ГВС

C. Подвод газа

D. Подвод холодной воды

E. Возврат из контура отопления

F. Трубка слива предохранительного клапана

G. Кран подпитки

H. Сливной кран











Перед установкой

Котел предназначен для нагрева воды до температуры ниже точки кипения, его следует подключить к контурам отопления и горячего водоснабжения (ГВС), которые должны соответствовать техническим характеристикам котла.

Перед подключением котла выполните следующие операции:

? Тщательно промойте трубопроводы контура отопления и ГВС, чтобы удалить все загрязнения, которые могут нарушить работу котла.

? Убедитесь, что тип используемого газа подходит для данного котла (см. заводскую табличку и информацию на упаковке).

? Убедитесь, что газоходы свободны от сторонних предметов и к ним не подсоединены другие котлы или водонагреватели, за исключением случаев, когда дымоход специально предна¬значен для нескольких котлов в соответствии с действующими нормативами.

? Если котел подключается к уже имеющемуся, убедитесь в его чистоте и отсутствии мусора, т.к. это может привести к затруднению удаления продуктов сгорания и/или притоку воздуха, необходимого для горения.

? Не допускается эксплуатация котла при наличии дымохода/воздуховода не соответствующих нормативным требованиям и требованиям производителя.

? Проверьте качество воды, повышенная жесткость водопроводной воды может привести к образованию накипи на элементах котла и снижению его к.п.д.

Котлы типа C, с герметичной (закрытой) камерой сгорания и подачей воздуха извне помещения не налагают ограничений на вентиляцию и размеры помещения, в котором их устанавливают.

Чтобы обеспечить нормальную работу котла, в помещении, где он установлен, должна быть выдержана минимальная рабочая температура (+5оС), а также следует обеспечить защиту котла от атмосферных воздействий.

Котел следует монтировать на прочной, несущей стене, выполненной из негорючего материала, способной выдержать его вес.

При определении места установки котла следует выдерживать минимальные расстояния от корпуса котла до близлежащих поверхностей, для доступа к элементам при техническом обслуживании.



Подача воздуха и отвод продуктов сгорания

Котел допускает установку типа B (подача воздуха из помещения) и типа C (подача воздуха снаружи).

Во избежание попадания продуктов сгорания в систему воздуховодов тщательно выполните монтаж уплотнений в соответствии с данным руководством.

Установку системы отвода продуктов сгорания производите осторожно, чтобы не нарушить уплот¬нения и не допустить попадание продуктов сгорания в воздуховод.

Горизонтальные участки трубопроводов должны иметь уклон не менее 3 %, для предотвращения скопления конденсата.

Установка по типу B допускается в помещениях с надлежащей вентиляцией и подачей воздуха, в соответствии с действующими нормами и правилами. В помещениях, в которых возможно присутствие коррозионно-активных паров в воздухе (например, прачечные, парикмахерские, гальваноучастки и т.д.) следует исполь¬зовать только установку типа C (с подачей воздуха извне помещения). Это обеспечивает защиту котла от коррозии.

При монтаже коаксиальной (сдвоенной) системы дымоудаления/подачи воздуха необходимо использовать только оригинальные принад¬лежности.

Дымоход не должен соприкасаться или проходить в непосредственной близости от легковоспламеняемых материалов, а также проходить через конструкции здания, изготовленные с использованием легковоспламеняемых материалов. Соединение должно быть выполнено так, чтобы обеспечить защиту от попадания конденсата в котел.

При замене старого котла также следует заменить элементы системы вентиляции и отвода продуктов сгорания.

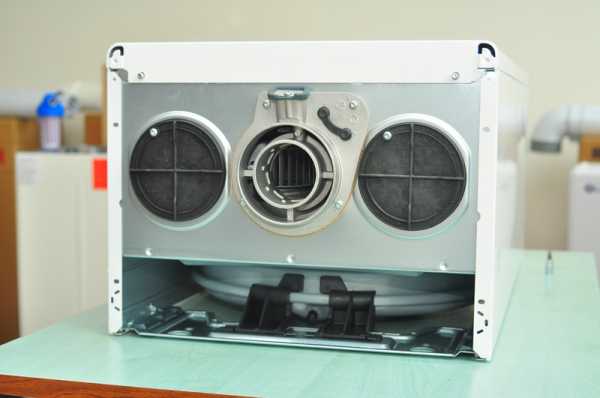

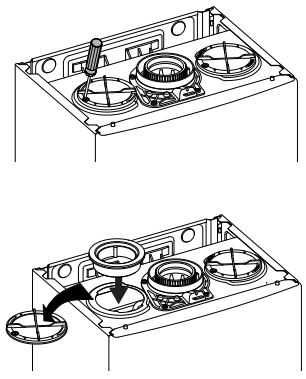

Подключение дымохода/воздуховода

? коаксиальная система (по типу «труба в трубе»), предназначенная для подачи воздуха и отвода продуктов сгорания;

? раздельная система для отвода продуктов сгорания и подачи воздуха снаружи помещения;

? одноканальный дымоход для удаления продуктов сгорания, подача воздуха осуществляется из помещения.

В соединении котла с дымоходом/воздуховодом разрешается использовать только материалы и компоненты, стойкие к воздействию конденсата. Сведения о длинах и ориентации соединительных элементов см. в таблице «Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания».

Комплекты принадлежностей для подключения дымохода/воздуховода в комплект поставки котла не входят, подлежат заказу для конкретного типа соединения.

Все котлы рассчитаны на подачу воздуха и отвод продуктов сгорания через коаксиальную систему диаметром 60/100 мм или раздельную систему диаметрами 80/80.

В случае потерь давления в трубопроводах, при выборе размеров дымохода/воздуховода следует учитывать дополнительное аэродинамическое сопротивление (см. каталог принадлежностей для дымоходов/воздуховодов).

Порядок расчета, эквивалентные длины и варианты установки см. в каталоге принадлежностей для дымоходов/воздуховодов.

 ОСТОРОЖНО!

Убедитесь, что трубопроводы подачи воздуха и отвода продуктов сгорания свободны от сторонних предметов и не имеют неплотностей.

Для подключения раздельной системы используйте только одно из двух отверстий для подачи воздуха. Ослабьте винт, демонтируйте заглушку, установите вставку воздухозаборника и закрепите комплектным винтом.





В офисе нашей компании вы можете узнать цену, сравнить цены, купить двухконтурный газовый котел Ariston Egis Plus 24 cf (Аристон Эгис Плюс 24 сф), а так же получить полную консультацию по газовому двухконтурному атмосферному котлу с аткрытой камерой сгорания Ariston Egis Plus 24 cf (Аристон Эгис Плюс 24 сф) абсолютно бесплатно.
Наши специалисты помогут подобрать вам именно то отопительное оборудование, которое будет экономично в работе и комфортно в использовании.
Самовывоз газового котла Ariston Egis Plus 24 cf (Аристон Эгис Плюс 24 сф) по адресу г.Минск, ул.Монтажников 9, также вы можете воспользоваться услугой бесплатная доставка газового котла Ariston Egis Plus 24 cf (Аристон Эгис Плюс 24 сф) в города Барановичи, Бобруйск, Брест, Витебск, Глубокое, Гомель, Гродно, Жлобин, Иваново, Калинковичи, Кобрин, Лида, Минск, Миоры, Могилев, Несвиж, Ошмяны, Пинск, Полоцк, Поставы, Рогачев, Слоним, Слуцк, Сморгонь и д.р.



100kotlov.by

Газовый котел Ariston Egis Plus 24 cf


Газовые котлы отопления Egis Plus являются оптимальным оборудованием для понимающих в экономии. Настенный котёл мощностью 24 кВт для отопления и горячего водоснабжения отличается компактными размерами, небольшим весом, имеет два надежных раздельных теплообменника и уникальную гидравлическую группу и информативный цифровой дисплей
Новое оборудование отличает доступная цена, что делает его крайне привлекательным продуктом на отопительном рынке.



Условные обозначения:

1. Кнопки +/- регуляции температуры БГВ (а)

2. Манометр

3. Кнопка ВКЛ./ВЫКЛ.

4. Кнопка MODE – выбор рабочего режима

(летний / зимний)

5. Кнопка RESET (Сброс)

6. Кнопки +/- регуляции температуры отопления (b)

7. Дисплей


(а) – Нажав одновременно кнопки, открывается доступ к параметрам настройки, регуляции, диагностики

(b) – Нажав одновременно кнопки, изменяются и сохраняются в памяти настройки параметров.








Условные обозначения:

Цифры-индикаторы:

– заданная температура

– Настройка меню

 Сигнализация кодов сбоя

Запрос нажатия кнопки Reset (блокировка колонки)

Необходима техническая помощь

Сигнализация наличия пламени

Заданный режим отопления

Заданный режим отопления

Запрос отопления активирован

Заданный режим БГВ

Запрос БГВ активирован

Режим против обледенения активирован





Обозначение

1. Патрубок выхода продуктов сгорания

2. Прессостат

3. Конденсатосборник

4. Первичный теплообменник

6. Датчик температуры на подаче в контур отопления

7. Горелка

8. Электроды розжига

9. Газовый клапан

10. Устройство розжига

12. Предохранительный клапан контура отопления (3 бара)

13. Вторичный теплообменник

14. Сливной кран

15. Датчик расхода в контуре ГВС

16. Кран подпитки

17. Фильтр контура отопления

18. Циркуляционный насос с воздухоотводчиком

19. Реле мин. Давления

20. Датчик температуры на возврате из контура отопления

21. Привод трехходового клапана

22. Электрод контроля пламени

23. Теплоизоляционная панель камеры сгорания из

минерального волокна

24. Камера сгорания

25. Расширительный бак

26. Вентилятор

27. Точка анализа продуктов сгорания





Размеры

A. Патрубок подачи в контур отопления

B. Патрубок подачи в контур ГВС

C. Подвод газа

D. Подвод холодной воды

E. Возврат из контура отопления


























Минимальные расстояния

Для легкого доступа к котлу при техническом обслуживании

следует обеспечить соответствующие минимально допустимые

расстояния (свободное пространство) от корпуса котла до

близлежащих предметов и поверхностей.

Устанавливать котел следует в соответствии с действующими

нормами и правилами, а также в соответствии с требованиями

производителя.

При установке обязательно используйте уровень, котел должен

находиться в строго горизонтальном положении.














A. Патрубок подачи в контур отопления

B. Патрубок подачи в контур ГВС

C. Подвод газа

D. Подвод холодной воды

E. Возврат из контура отопления

F. Трубка слива предохранительного клапана

G. Кран подпитки

H. Сливной кран

















Перед установкой

Котел предназначен для нагрева воды до температуры ниже точки кипения, его следует подключить к контурам отопления и горячего водоснабжения (ГВС), которые должны соответствовать техническим характеристикам котла.

Перед подключением котла выполните следующие операции:

− Тщательно промойте трубопроводы контура отопления и ГВС, чтобы удалить все загрязнения, которые могут нарушить работу котла.

− Убедитесь, что тип используемого газа подходит для данного котла (см. заводскую табличку и информацию на упаковке).

− Убедитесь, что газоходы свободны от сторонних предметов и к ним не подсоединены другие котлы или водонагреватели, за исключением случаев, когда дымоход специально предна¬значен для нескольких котлов в соответствии с действующими нормативами.

− Если котел подключается к уже имеющемуся, убедитесь в его чистоте и отсутствии мусора, т.к. это может привести к затруднению удаления продуктов сгорания и/или притоку воздуха, необходимого для горения.

− Не допускается эксплуатация котла при наличии дымохода/воздуховода не соответствующих нормативным требованиям и требованиям производителя.

− Проверьте качество воды, повышенная жесткость водопроводной воды может привести к образованию накипи на элементах котла и снижению его к.п.д.

Котлы типа C, с герметичной (закрытой) камерой сгорания и подачей воздуха извне помещения не налагают ограничений на вентиляцию и размеры помещения, в котором их устанавливают.

Чтобы обеспечить нормальную работу котла, в помещении, где он установлен, должна быть выдержана минимальная рабочая температура (+5оС), а также следует обеспечить защиту котла от атмосферных воздействий.

Котел следует монтировать на прочной, несущей стене, выполненной из негорючего материала, способной выдержать его вес.

При определении места установки котла следует выдерживать минимальные расстояния от корпуса котла до близлежащих поверхностей, для доступа к элементам при техническом обслуживании.





Подача воздуха и отвод продуктов сгорания

Котел допускает установку типа B (подача воздуха из помещения) и типа C (подача воздуха снаружи).

Во избежание попадания продуктов сгорания в систему воздуховодов тщательно выполните монтаж уплотнений в соответствии с данным руководством.

Установку системы отвода продуктов сгорания производите осторожно, чтобы не нарушить уплот¬нения и не допустить попадание продуктов сгорания в воздуховод.

Горизонтальные участки трубопроводов должны иметь уклон не менее 3 %, для предотвращения скопления конденсата.

Установка по типу B допускается в помещениях с надлежащей вентиляцией и подачей воздуха, в соответствии с действующими нормами и правилами. В помещениях, в которых возможно присутствие коррозионно-активных паров в воздухе (например, прачечные, парикмахерские, гальваноучастки и т.д.) следует исполь¬зовать только установку типа C (с подачей воздуха извне помещения). Это обеспечивает защиту котла от коррозии.

При монтаже коаксиальной (сдвоенной) системы дымоудаления/подачи воздуха необходимо использовать только оригинальные принад¬лежности.

Дымоход не должен соприкасаться или проходить в непосредственной близости от легковоспламеняемых материалов, а также проходить через конструкции здания, изготовленные с использованием легковоспламеняемых материалов. Соединение должно быть выполнено так, чтобы обеспечить защиту от попадания конденсата в котел.

При замене старого котла также следует заменить элементы системы вентиляции и отвода продуктов сгорания.




Подключение дымохода/воздуховода

− коаксиальная система (по типу «труба в трубе»), предназначенная для подачи воздуха и отвода продуктов сгорания;

− раздельная система для отвода продуктов сгорания и подачи воздуха снаружи помещения;

− одноканальный дымоход для удаления продуктов сгорания, подача воздуха осуществляется из помещения.

В соединении котла с дымоходом/воздуховодом разрешается использовать только материалы и компоненты, стойкие к воздействию конденсата. Сведения о длинах и ориентации соединительных элементов см. в таблице «Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания».

Комплекты принадлежностей для подключения дымохода/воздуховода в комплект поставки котла не входят, подлежат заказу для конкретного типа соединения.

Все котлы рассчитаны на подачу воздуха и отвод продуктов сгорания через коаксиальную систему диаметром 60/100 мм или раздельную систему диаметрами 80/80.

В случае потерь давления в трубопроводах, при выборе размеров дымохода/воздуховода следует учитывать дополнительное аэродинамическое сопротивление (см. каталог принадлежностей для дымоходов/воздуховодов).

Порядок расчета, эквивалентные длины и варианты установки см. в каталоге принадлежностей для дымоходов/воздуховодов.


 ОСТОРОЖНО!

Убедитесь, что трубопроводы подачи воздуха и отвода продуктов сгорания свободны от сторонних предметов и не имеют неплотностей.

Для подключения раздельной системы используйте только одно из двух отверстий для подачи воздуха. Ослабьте винт, демонтируйте заглушку, установите вставку воздухозаборника и закрепите комплектным винтом.


Для того, что бы купить отопительный газовый котел Ariston Egis Plus 24 cf в Минске, Гродно, Витебске, Бресте, Могилеве, Гомеле и других городах Беларуси, перейдите в раздел “где купить”.


                                                                                                                  ariston-gaz.by

ariston-gaz.by

Ariston EGIS PLUS 24 FF цена, характеристики, отзывы

  • -Тип отопительного котла: газовый
  • -Число контуров: двухконтурный
  • -Минимальная мощность обогрева: 9.8 кВт
  • -Максимальная мощность обогрева: 24.2 кВт
  • -КПД: 94.5 %
  • -Способ установки: настенный
  • -Тип горелки: газовая
  • -Камера сгорания: закрытая
  • -Энергонезависимый: Нет
  • -Автоподжиг: Есть
  • -Модуляция пламени: Есть
  • -Бункер в комплекте: Нет
  • -Встроенный бойлер: Нет
  • -Подключение теплого пола: Нет
  • -Нагнетательный вентилятор: Нет
  • -Вытяжной вентилятор: Нет

Средняя цена 44649 ₽

Где купить

Здесь вы можете посмотреть видео обзор Ariston EGIS PLUS 24 FF. Узнать характеристики, прочитать отзывы о Ariston EGIS PLUS 24 FF.

Видео обзоры

  • Все 13
  • Обзоры 4

  • Распаковка 1

  • Ремонт 2


Магазины, в которых можно купить этот товар и его аналоги

Характеристики

* Точные характеристики уточняйте у продавца.

Общие характеристики

Тип отопительного котлагазовый
Число контуровдвухконтурный
Минимальная мощность обогрева9.8 кВт
Максимальная мощность обогрева24.2 кВт
КПД94.5 %
Способ установкинастенный
Тип горелкигазовая
Камера сгораниязакрытая
ЭнергонезависимыйНет
АвтоподжигЕсть
Модуляция пламениЕсть
Бункер в комплектеНет
Встроенный бойлерНет
Подключение теплого полаНет
Нагнетательный вентиляторНет
Вытяжной вентиляторНет

Технические характеристики

Материал первичного теплообменникамедь
Минимальная температура горячей воды35 °С
Минимальная тепловая нагрузка11 кВт
Максимальная температура горячей воды85 °С
Производительность горячей воды при t 25°C13.6 л/мин
Производительность горячей воды при t 35°C9.7 л/мин
Циркуляционный насосЕсть
Напряжение сетиоднофазное
Варочная панельНет
Минимальная температура в контуре ГВС36 °С
Максимальная температура в контуре ГВС60 °С
Максимальное давление в контуре ГВС7 бар
Максимальная тепловая нагрузка25.8 кВт
Номинальное давление газа на входе20 мБар
Допустимое давление сжиженного газа30 мБар
Битермический теплообменникНет
Расширительный бакЕсть
Тип газового котлаконвекционный
Максимальное давление в контуре отопления3 бар
Емкость расширительного бака8 л

Характеристики подключения

Подключение раздельного дымохода 80 ммНет
Патрубок подключения контура ГВС1/2”
Патрубок подключения контура отопления3/4”
Диаметр коаксиального дымохода60/100 мм
Патрубок подключения газа3/4”

Используемое топливо

Расход сжиженного газа2.03 кг/ч
Сжиженный газЕсть
Основное топливоприродный газ
Природный газЕсть
Расход природного газа2.73 куб. м/час

Управление и диагностика

Индикация нагреваНет
Управление системой солнечных коллекторовНет
ПрограмматорНет
ДисплейЕсть
Комнатный термостатНет
Пульт ДУНет
Индикация включенияЕсть
Разъем для подключения внешнего управленияЕсть
МанометрЕсть
АвтодиагностикаЕсть
Управлениеэлектронное
Датчик уличной температурыНет
ТермометрЕсть

Системы защиты

Защита от перегреваЕсть
Защита от блокировки трехходового клапанаЕсть
Газ-контрольЕсть
Защита от замерзанияЕсть
Предохранительный клапанЕсть
Защита от заклинивания насосаЕсть

Габариты и вес

Ширина400 мм
Высота770 мм
Глубина315 мм
Вес30 кг

* Точные характеристики уточняйте у продавца.

Форум Ariston EGIS PLUS 24 FF

Задать вопрос

naobzorah.ru

Отзывы Ariston EGIS PLUS 24 FF | Отопительные котлы Ariston

Подробные характеристики

Технические характеристики

Тип отопительного котла
газовый, конвекционный
Горелка
газовая
Количество контуров
двухконтурный
Тепловая мощность
9.80 – 24.20 кВт
Тепловая нагрузка
11 – 25.80 кВт
Камера сгорания
закрытая
КПД
94.5 %
Управление
электронное
Установка
настенная
Материал первичного теплообменника
медь
Напряжение сети
однофазное
Встроенный циркуляционный насос
есть
Встроенный расширительный бак
есть, 8 л
Топливо
природный газ, сжиженный газ
Расход природного газа
2.73 куб. м/час
Расход сжиженного газа
2.03 кг/час
Номинальное давление природного газа
20 мбар
Допустимое давление сжиженного газа
30 мбар
Температура теплоносителя
35 – 85 °С
Температура в контуре ГВС
36 – 60 °С
Производительность горячей воды при t 25°C
13.6 л/мин
Производительность горячей воды при t 35°C
9.7 л/мин
Макс. давление воды в контуре ГВС
7 бар
Макс. давление воды в контуре отопления
3 бар

Комфорт

Функции
индикатор включения, термометр, манометр, автоподжиг, модуляция пламени
Особенности
дисплей, подключение внешнего управления

Безопасность

Защита
автодиагностика, газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, защита от блокировки насоса
Фильтрация
фильтр для воды

Подключение

Патрубок подключения газа
3/4″
Патрубок подключения контура отопления
3/4″
Патрубок подключения контура ГВС
1/2″
Диаметр коаксиального дымохода
60/100 мм
Размеры (ШхВхГ)
400x770x315 мм
Вес
30 кг

Перед покупкой уточняйте технические характеристики и комплектацию у продавца

peredpokupkoy.ru

Котел аристон egis plus 24 ff инструкция


Страница 13 из 13

Ariston Egis 24 ff #8212 удобный и практичный настенный котел

Газовый котел Ariston Egis 24 FF – одна из наиболее успешных моделей, выпускаемых итальянской компанией с мировым именем. Данный агрегат по ряду причин пользуется удивительным спросом со стороны покупателей как в России, так и в других странах. Давайте попробуем разобраться, чем же так привлекает потребителей этот неприметный на первый взгляд агрегат.

Газовый котел Ariston серии Egis 24 FF

Egis 24 FF был разработан и выпущен на рынок в 2007 году. Этот котел оснащен закрытой камерой сгорания, о чем говорят характерные для агрегатов Аристон буквы FF. Аппарат – это уникальное сочетание технического совершенства, достойных рабочих качеств и удобства в эксплуатации. Кроме того, надежность является неотъемлемым свойством Egis 24 FF от Ariston.

Эта модель представляет собой навесной настенный котел, который отличается небольшими габаритами в 400x770x315 миллиметров и весом в 30 кг. Все это, разумеется, существенно упрощает установку техники в малой по размерам квартире.

Незначительное потребление топлива – одна из важнейших отличительных черт Ariston Egis 24 FF, из-за чего многие покупатели отдают предпочтение именно этой модели. Кроме того, этот аппарат может похвастаться таким преимуществом, как адаптивность к особенностям практически любой отопительной системы. Из-за небольших габаритов его установка и агрегация с газоходом и штуцерами для воды заметно упрощается.

Специалисты рынка отмечают, что модель Egis 24 FF идеально подходит как для первичного монтажа, так и в качестве замены старого агрегата на новый. Установщикам удается наладить работу техники даже в весьма сложных условиях.

Среди дополнительных плюсов, свойственных этому котлу, можно отметить следующие:

  • Изысканный минималистичный внешний вид. Котел может быть гармонично вписан практически в любой интерьер, будь то дорого декорированная ванная комната, сантехнический узел или подсобное помещение.
  • Хорошо продуманный интерфейс. Все в Egis 24 FF сделано таким образом, чтобы пользователь получал максимум удовольствия от управления техникой, не испытывая при этом ни малейшего раздражения или дискомфорта.
  • Высокая скорость реагирования термодатчиков на любые изменения внешних параметров.
  • Выведение ошибок с помощью специальных индикаторов.

Ariston Egis 24 FF комплектуется медным теплообменником. К слову, он имеет специальное защитное антикоррозийное покрытие. Конструкция теплообменника такова, что передача тепловой энергии от горящего топлива до воды в контурах происходит максимально эффективно. Все агрегаты этой модели комплектуются горелкой Polidoro, которая успела себя хорошо зарекомендовать среди специалистов.

Скрытые фитинги и низкий уровень шума, издаваемого в процессе работы, также можно считать немаловажными преимуществами техники итальянской торговой марки. Конструкцией также предусмотрено наличие антифриз-системы, не дающей теплоносителю замерзнуть в условиях низкой температуры за окном.

Защита от накипи – очень важная опция для российского покупателя. Все потому, что качество теплоносителя в нашей стране не настолько хорошее, чтобы отказываться от такой дополнительной гарантии долгого срока службы техники. Также стоит отметить, что 3-ходовой клапан и циркуляционный насос надежно защищены от залипания.

Ariston серии Egis 24 FF способен функционировать в режиме «Трубочист», позволяющем оценить продукты сгорания. Компания предлагает огромный выбор дополнительных аксессуаров для контроля температуры.

Номинальная производительность котла Egis 24 FF составляет 24.6 кВт. При этом КПД системы достигает 94.1%. Температура воды в контуре отопления колеблется в пределах 40-82 градусов Цельсия. В то же время в системе ГВС температура теплоносителя составляет от 36 до 60 градусов в зависимости от интенсивности работы оборудования.

Существует также обновленная версия популярного котла #8212 Ariston Egis PLUS 24 FF. Номинальная мощность агрегата составляет 24 кВт. Его отличительная особенность – способность функционировать при давлении газа в системе от 5 мБар. Конструкцией также предусмотрено наличие двух высокоточных термодатчиков NTC. В качестве опции аппарат может быть агрегирован с системой T-CONTROL.

Наличие встроенного конденсатосборника повышает КПД техники. Аппарат способен функционировать даже при очень низких температурах за окном (на практике до -52 градусов Цельсия).

Egis PLUS 24 FF имеет два фильтра механической очистки теплоносителя. Еще одна особенность агрегата – возможность работы вместе с солнечным коллектором.

Особенности установки

Данный аппарат довольно быстро и легко устанавливается. С помощью инструкции Ariston Egis 24 FF сделать это сможет практически каждый, кто хоть раз имел дело с газогорелочным оборудованием. Ко всем электрическим соединениям предусмотрен доступ с внешней стороны, что очень удобно.

Если вы не уверены в своих силах и навыках – поручите установку Ariston серии Egis 24 FF профессионалу, который сможет не только качественно смонтировать агрегат, но и корректно настроить его работу в зависимости от ваших потребностей в тепле и горячей воде.

Отдайте предпочтение именно этой технике в процессе выбора оптимального отопительного агрегата, и вы никогда не пожалеете о своем решении.

Можно сэкономить, покупая комплектом, через сайт

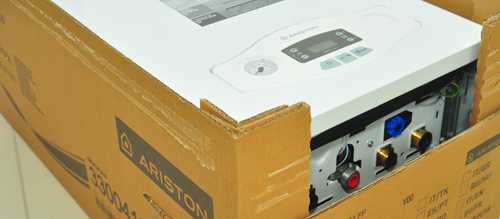

Двухконтурные газовые настенные котлы с закрытой камерой сгорания Ariston Egis Plus 24 FF предназначены для отопления помещений и оганизации горячего водоснабжения для хозяйственно-бытовых нужд. Обладая удобной конструкцией, эти котлы имеют небольшие размеры и массу, именно поэтому для установки котла нет необходимости в дополнительном помещении (котельной) т.к. его с легкостью можно установить в любом месте. Требования газовых служб к котлам с закрытой камерой сгорания менее жесткие, чем к аналогам, но с открытой камерой сгорания.

Котел Ariston Egis Plus уже приспособлен к работе в российских условиях. Сборка данного оборудования осуществляется исключительно в Италии. Он оборудован интеллектуальной системой управления, имеет стильный современный дизайн и довольно высокий КПД. Котел оснащен удобной панелью управления со светодиодной индикацией режимов работы, раздельным (отопление + ГВС) теплообменником, что очень важно, если оборудование будет эксплуатироваться в регионах с жесткой водой.

  • Функция защиты от замерзания, образования накипи и
  • Защита от блокировки циркуляционного насоса
  • Предохранительный клапан
  • Возможность подключения термостатов и GSM-модуля (опция).

Котел может также работать на сжиженном газе. Для перевода котла на сжиженный газ необходимо 11 жиклеров диаметром 0,8 мм. (артикул 3318261).

Источники:


www.sferatd.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
