Оборудование емкостное для жидких и газообразных сред
Сосуды и аппараты емкостные — принцип устройства и работы.
На каждом технологическом производстве, которое имеет отношение к жидким или газообразным веществам, присутствует такое оборудование как стальные сварные емкостные аппараты. Данное оборудование применяется как самостоятельные и независимые конструкции, которые служат для хранения продуктов производства или реагентов, а так же участвуют в производстве сырья на технологических установках.
К емкостному оборудованию относятся сосуды цилиндрической формы, имеющие различную вместимость, вертикальную или горизонтальную ориентацию. Оборудование позволяет хранить нейтральные жидкости, а так же жидкости, которые характеризуются химической агрессией.
Использование емкостных аппаратов заметно и в нефте-, и в газопереработке, так же они охватили металлургию, химическую промышленность, сельское хозяйство и многие другие сферы. У стального емкостного аппаратного оборудования различного назначения практически неограниченное применение.
Общее описание емкостных аппаратов
Основная часть данного оборудования – это стальной цельносварный резервуар, который имеет люк, предназначенный для наполнений и опорожнений, а так же дополнительные штуцеры. Установка резервуара обязательно предусматривает наличие удерживающих конструкций различного типа, которые для него являются главной опорой.
Главными характеристиками стального емкостного аппаратного оборудования можно считать объем его резервуара, толщину стенки и вид стали, которая была использована для производства аппарата, тип поддерживающей конструкции. В качестве главных параметров стального емкостного аппаратного оборудования указывают все технические характеристики, а так же примерную сферу, в которой будет использоваться аппарат, соответствие всех деталей аппарата государственным стандартам качества.
Классификация стальных емкостных аппаратов
Все оборудование подразделяется на несколько типов и видов, так выделяют аппараты вертикального и горизонтального положения. Одним из самых важных критериев подразделения на типы является форма днища, тип обозначается тремя буквами.
Вертикальные аппараты подразделяются на четыре типа: ВЭЭ, ВПК, ВПП, ВКК, а горизонтальные на три: ГЭЭ, ГКК, ГПП. Форму верхней и нижней поверхности резервуара можно узнать, посмотрев на вторую и третью букву.
Технические характеристики
Емкостные стальные аппараты, имеющие климатическое исполнение УХЛ1 – для районов с умеренным и холодным климатом, а так же Т1 – для тропического климата имеют три типа исполнения:
- к первому типу относятся горизонтальные емкостные стальные аппараты, предназначенные для жидких сред;
- ко второму типу относятся вертикальные емкостные стальные аппараты, предназначенные для жидких сред;
- к третьему типу относятся вертикальные емкостные стальные аппараты, предназначенные для газовых сред.
Процесс производства цельносварного аппарата начинается с листовой стали. Именно из нее на начальном этапе формируется цилиндрический резервуар, швы которого тщательно завариваются, затем происходит установка штуцеров и люков монтируются различные поддерживающие конструкции. В качестве основного материала для производства стального емкостного аппаратного оборудования используется высококачественная легированная сталь, которую дополнительно покрывают слоем полимерного вещества, оно наносится для повышения химической инертности.
Все сварочные работы, выполняющиеся в процессе производства аппаратов, обязательно должны производиться при положительной температуре воздуха и в закрытом помещении. Если сварочные работы необходимо провести при монтаже или ремонте аппарата, который эксплуатируется все помещения, допускается сварка и при отрицательной температуре воздуха. Главное условие: сварщик и место сварки в обязательном порядке должны быть защищены от воздействия атмосферных осадков и ветра. Сварка при отрицательной температуре воздуха проводится в соответствии с НД, которая согласована в установленном порядке.
Изготовленные стальные емкостные аппараты проходят обязательную процедуру тестирования на герметичность, химическую инертность, сопротивление давления и прочие характеристики.
Транспортировка готового стального емкостного аппаратного оборудования осуществляется при помощи автомобильного или железнодорожного транспорта.
kostmash.ru
Емкостные аппараты от производителя
Емкостные сварные стальные аппараты являются важным звеном технологической цепи при производстве, переработке и хранении нефтепродуктов, газов, химических веществ и пищевых продуктов.
Применение и эксплуатация емкостных аппаратов
Аппараты емкостные используются для приема, выдачи и хранения жидких и газообразных сред (также взрыво- и пожароопасных, вредных) при температуре окружающей среды от -60°С до +50°С.
Емкостные аппараты могут эксплуатироваться в тропическом, умеренном и холодном климатах.
Следует отметить, что подобные емкости не используются в качестве подземных емкостей, не эксплуатируются для транспорта рабочих сред и на передвижных установках, не применяются для футеровки и гуммирования поверхностей (кроме нанесения лакокрасочных покрытий).
Конструкция емкостных аппаратов
Конструкция аппаратов представляет собой цилиндрическую форму, так как подобная форма способствует использованию всего объема емкости максимально. Форма цилиндра, благодаря способам производства, гарантирует герметичность аппарата. Она же наиболее удобна для работы под давлением.
При температуре эксплуатации ниже температуры замерзания хранимого продукта аппараты могут комплектоваться двумя видами теплообменных элементов, которые могут работать постоянно или периодически: змеевиком внутри емкости или рубашкой снаружи. Давление в змеевике не должно быть выше 0,6 МПа.
В корпусе емкостного аппарата находятся люки для сливо-наливных операций и штуцеры для установки контрольно-измерительного оборудования (уровнемеры, предохранительные устройства, пробоотборники, перемешивающие устройства и др.).
Изготовление и монтаж емкостных стальных сварных аппаратов
Емкости изготавливаются цельносварными или разъемными. Емкостные аппараты поставляются на место эксплуатации в полной заводской готовности.
Монтаж емкостных аппаратов осуществляется на опорах-лапах или опорах-стойках.
Для изготовления стальных сварных емкостных аппаратов используется несколько марок сталей:
- Углеродистая сталь
- Кислотостойкая сталь 12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 06ХН28МДТ (ЭИ 943)
- Низколегированная сталь 09Г2С, 16ГС, 10Г2
Компания «Нефтегаз-Развитие» производит стальные сварные емкостные аппараты в горизонтальном исполнении объемом от 0,01 м3 до 100 м3.
Классификация стальных сварных емкостных аппаратов
Емкостные аппараты классифицируются по нескольким параметрам:
- Ориентация в пространстве: горизонтальные, вертикальные
- Тип днища: плоские, конические, эллиптические
Тип корпуса и днища зависит от технологического процесса, для которого необходим аппарат, и от агрегатного состояния продукта хранения.
Слив жидких продуктов может происходить двумя способами: самотеком или при передавливании сжатых газов (воздуха, технологического или инертного газа).
ng-razvitie.ru
Емкостные аппараты и ресиверы — каталог и цены
Стальные емкостные аппараты
Главными характеристиками стального емкостного аппаратного оборудования можно считать объем его резервуара,
толщину стенки и вид стали, которая была использована для производства аппарата, тип поддерживающей
конструкции. В качестве главных параметров стального емкостного аппаратного оборудования указывают все
технические характеристики, а так же примерную сферу, в которой будет использоваться аппарат, соответствие
Все оборудование подразделяется на несколько типов и видов, так выделяют аппараты вертикального и
горизонтального положения. Одним из самых важных критериев подразделения на типы является форма днища,
тип обозначается тремя буквами.
Емкостные аппараты являются важным звеном технологической цепи при производстве, переработке и хранении
нефтепродуктов, в металлургии, химической промышленности, сельском хозяйстве и многих других сферах.
Они используются для приема, выдачи и хранения жидких и газообразных сред (взрыво- и пожароопасных, вредных)
при температуре окружающего воздуха от -60°С до +50°С. Класс опасности рабочих сред соответствует 1, 2, 3, и 4 по ГОСТ 12.1.007.
Эксплуатация осуществляется под давлением 0,6 МПа, 0,7 МПа, 1,0 МПа и 1,6 МПа. Емкостные аппараты могут
устанавливаться в тропическом, умеренном и холодном климатах (по ГОСТ 15150-69). Следует отметить, что
установках, не применяются для футеровки и гуммирования поверхностей (кроме нанесения лакокрасочных покрытий).

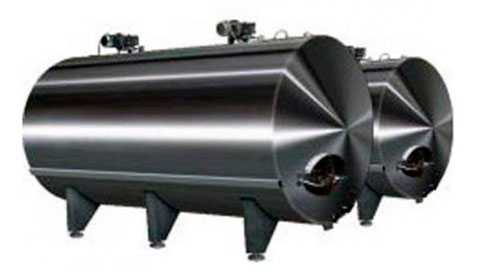

Типы горизонтальных емкостных аппаратов:
- Емкостный аппарат типа ГЭЭ с эллиптическими днищами — представляет собой цельносварную конструкцию
горизонтального типа. Его основной функцией является хранение жидкостей и газообразных сред под давлением.
Данные аппараты могут также эксплуатироваться в качестве хранилищ для жидких сред с высокими коррозийными
показателями. В этом случае сосуд изнутри покрывают специальным защитным антикоррозийным составом. - Емкостные аппараты ГКК с коническими неотбортованными днищами под углом 140° — предназначены для хранения
разного типа жидких сред, в том числе высокотоксичных, взрывоопасных и пожароопасных веществ. Аппараты ГКК
подходят для конечного хранения, а также могут входить в состав технологических линий. Для подведения - Емкостные аппараты ГПП с плоскими днищами — Данный тип емкостных аппаратов выпускается в
объеме от 6,3 м3 до 100 м3. Допустимый уровень давления в сосуде равен атмосферному. Максимальная плотность
рабочей среды – 200 кг/м3. Технические рекомендации, а также варианты климатического и материального исполнения аппаратов ГПП аналогичны с аппаратами типов ГЭЭ и ГКК.
Типы вертикальных емкостных аппаратов:
- Вертикальные аппараты ВЭЭ с эллиптическими днищами — применяются для приема, хранения и выдачи жидких и
газообразных сред (в том числе вредных, взрыво- и пожароопасных веществ) на нефтяных, химических и газовых
предприятиях. Они могут использоваться также в качестве отстойников. Конструктивно они представляют собой
цельносварную цилиндрическую емкость с выпуклыми эллиптическими днищами. - ВКП – аппараты с двумя типами днищ, одно из которых плоское, а второе имеет коническую форму.
- ВПП — аппараты вертикальные с плоскими днищами предназначены для хранения, приёма, выдачи невзрывоопасных,
нетоксичных и непожароопасных материалов при определённом атмосферном давлении. Максимальное рабочее давление
аппарата не должно превышать 2МПА, следовательно, плотность материала в конструкции ВПП не должно быть выше
значения в 2000 кг/м3. Рабочая температура эксплуатации ёмкости варьируется в диапазоне от -20ºС до +300ºС. - ВКК — аппараты вертикальные с коническими днищами. Это цельносварные сосуды, имеющие форму цилиндра с
коническим днищем и крышкой. Корпус и днище оборудуют люками, отверстиями для подвода оборудования, а также
штуцерами для слива и наполнения сосуда. Дополнительное технологического оборудование подбирается и
устанавливается согласно требованиям заказчика, а также в зависимости от назначения и условий будущей
эксплуатации. Аппарат также может комплектоваться температурными датчиками и датчиками давления и нижнего и
верхнего уровней. При необходимости вертикальный емкостной аппарат ВКК может оснащаться теплоизоляцией, а
также внутренним теплообменником. - ВКЭ – аппарат с коническим неотбортованным днищем с одной стороны и эллиптической крышкой с другой. Аппарат
имеет два типа днищ: коническое (нижнее) и эллиптическое (верхнее). Данный аппарат также может быть
использован в качестве хранилища различных жидких сред. Выдача продукта в данной модели также осуществляется
самотеком.
uralneftemash.com
Поволжский завод «Спецмаш» — Аппараты емкостные
Аппараты ёмкостные предназначены для применения в технологических линиях нефтегазохимического комплекса промышленности для хранения и выдачи газообразных и жидких сред. Аппараты емкостные имеют эллиптическое днище, обечайку, опоры и горловины. Емкостные аппараты могут быть выполнены в горизонтальном или вертикальном исполнении.
Дополнительно аппараты комплектуются запорной и предохранительной арматурой и контрольно-измерительными приборами.
Поволжский завод «Спецмаш» выпускает аппараты емкостные вертикальные типа ВЭЭ, горизонтальные типа ГЭЭ, аппараты для газовых сред, аппараты для углеводородных сред, аппараты для газовых и жидких сред.
Технологические мощности нашего предприятия позволяют изготавливать аппараты емкостные номинальными объемами до 100 м3 и максимальным внутренним избыточным давлением до 6,3 МПа. Изготавливаемые аппараты производятся с использованием сталей марок ст 3, 20, 09Г2С, 16ГС, нержавеющей стали марок 08Х18Н10Т, 12Х18Н10Т.
По требованию заказчика специалисты предприятия доукомплектуют производимые аппараты всем необходимым, включая насосное оборудование, запорно-регулирующую арматуру, а также различные датчики, уровнемеры и термометры.
Все производимое и поставляемое оборудование подтверждено сертификатами соответствия.
Каждый заказчик Поволжского завода «Спецмаш» всегда получает индивидуальный подход и консультационную помощь в подборе оборудования. Исходя из потребностей и технических условий, которыми располагает заказчик, мы готовы подобрать вам оборудование, которое максимально продуктивно будет работать на вашем предприятии.
Сроки изготовления от 20 рабочих дней, контроль качества (ОТК, УЗД) на каждом этапе производства и финальные испытания перед отгрузкой.
Отлаженная система логистики, работа с заказчиками из России, Казахстана, Узбекистана, стран СНГ и ближнего зарубежья, большой опыт сотрудничества с предприятиями из разных отраслей промышленности.
pozsm.ru
Аппараты емкостные | Производственное объединение «ПРОМАППАРАТ»
Описание Технические характеристики Эскизы
Аппараты емкостные предназначены для приема, хранения и выдачи жидких и газообразных продуктов под избыточным давлением. Данные аппараты применяются в технологичных установках химической, нефтехимической, нефтеперерабатывающей, нефтяной, а также газовой отраслях промышленности.
Все аппараты представляют собой цилиндрические сосуды с технологическими штуцерами и штуцерами для присоединения контрольно-измерительной аппаратуры. Также они оборудованы люками для просмотра внутренней поверхности сосуда, его чистки и ремонта.
По назначению аппараты бывают следующими:
— Аппараты ВЭЭ предназначены для приемки, выдачи и хранения газообразных и жидких сред, при давлении в аппарате 1 МПа, с периодическим или постоянным охлаждением или подогревом.
— Аппараты ВКП используются для приемки, выдачи и хранения жидких нетоксичных, невзрывоопасных сред, при давлении равном атмосферному, с периодическим или постоянным охлаждением или подогревом.
— Аппараты ВКК и ГКК используются для приемки, выдачи и хранения газообразных сред, при давлении в аппарате 0,07 МПа.
— Аппараты ГЭЭ предназначены для приемки, выдачи и хранения газообразных и жидких сред, при давлении в аппарате 0,6 МПа, с периодическим или постоянным охлаждением или подогревом.
Аппараты могут быть изготовлены цельносварными или из отдельных блоков, исходя из условий транспортировки и монтажа.

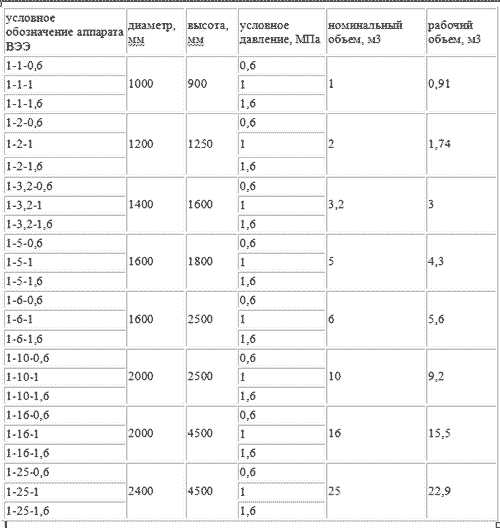

Технические характеристики аппаратов ВЭЭ
| Условное обозначение | Объем, м3 | Условное давление, МПа | Диаметр, мм | Высота, мм | Ширина, мм | Масса, кг |
| ВЭЭ1-1-1 | 1 | 0,6 | 1000 | 2050 | 1350 | 445 |
| 1,0 | 1360 | 550 | ||||
| 1,6 | 1360 | 625 | ||||
| ВЭЭ1-1-2 | 2 | 0,6 | 1200 | 2450 | 1640 | 630 |
| 1,0 | 1645 | 780 | ||||
| 1,6 | 1655 | 1020 | ||||
| ВЭЭ1-1-3,2 | 3,2 | 0,6 | 1400 | 2950 | 1925 | 890 |
| 1,0 | 1930 | 1100 | ||||
| 1,6 | 1950 | 1420 | ||||
| ВЭЭ1-1-5 | 5 | 0,6 | 1600 | 3500 | 2245 | 1360 |
| 1,0 | 2255 | 1630 | ||||
| 1,6 | 2260 | 2030 | ||||
| ВЭЭ1-1-6,3 | 6,3 | 0,6 | 1600 | 4150 | 2245 | 1590 |
| 1,0 | 2255 | 1940 | ||||
| 1,6 | 2260 | 2380 | ||||
| ВЭЭ1-1-10 | 10 | 0,6 | 2000 | 4200 | 2705 | 2230 |
| 1,0 | 2715 | 2690 | ||||
| 1,6 | 2730 | 3590 | ||||
| ВЭЭ1-1-16 | 16 | 0,6 | 2000 | 6350 | 2860 | 3740 |
| 1,0 | 2860 | 3940 | ||||
| 1,6 | 2870 | 5400 | ||||
| ВЭЭ1-1-25 | 25 | 0,6 | 2400 | 6550 | 3285 | 5220 |
| 1,0 | 3295 | 6270 | ||||
| 1,6 | 3310 | 8170 |
Технические характеристики аппаратов ВКП
| Условное обозначение | Объем, м3 | Диаметр, мм | Высота, мм | Ширина, мм | Масса, кг |
| ВКП1-1-10 | 10 | 2200 | 3340 | 2915 | 2040 |
| ВКП1-4-10 | 10 | 2200 | 3340 | 2915 | 2120 |
| ВКП1-1-16 | 16 | 2600 | 3840 | 3410 | 2730 |
| ВКП1-4-16 | 16 | 2600 | 3840 | 3410 | 2870 |
| ВКП1-1-25 | 25 | 2800 | 5040 | 3795 | 3920 |
| ВКП1-4-25 | 25 | 2800 | 5040 | 3795 | 4020 |
Технические характеристики аппаратов ГКК
| Условное обозначение | Объем, м3 | Условное давление, МПа | Диаметр, мм | Высота, мм | Длина, мм | Масса, кг |
| ГКК1-1-10-0,07 | 10 | 0,07 | 2000 | 2685 | 3720 | 2400 |
| ГКК1-1-16-0,07 | 16 | 0,07 | 2000 | 2685 | 3720 | 3155 |
| ГКК1-1-25-0,07 | 25 | 0,07 | 2400 | 2990 | 5850 | 4095 |
| ГКК1-1-40-0,07 | 40 | 0,07 | 2400 | 2990 | 9350 | 5785 |
| ГКК1-1-50-0,07 | 50 | 0,07 | 3000 | 3600 | 7540 | 7675 |
| ГКК1-1-63-0,07 | 63 | 0,07 | 3000 | 3600 | 9540 | 9200 |
| ГКК1-1-80-0,07 | 80 | 0,07 | 3000 | 3600 | 12040 | 11130 |
| ГКК1-1-100-0,07 | 100 | 0,07 | 3000 | 3600 | 15040 | 15570 |
Технические характеристики аппаратов ГЭЭ
Условное обозначение | Объем, м3 | Условное давление, МПа | Диаметр, мм | Длина, мм | Высота, мм | Масса, кг |
ГЭЭ1-1-6,3 | 6,3 | 0,6 | 1600 | 3530 | 2455 | 1850 |
1,0 | 2485 | 1980 | ||||
1,6 | 2490 | 2605 | ||||
ГЭЭ1-1-10 | 10 | 0,6 | 2000 | 3690 | 2870 | 2565 |
1,0 | 3690 | 2900 | 3045 | |||
1,6 | 3740 | 2905 | 3885 | |||
ГЭЭ1-1-16 | 16 | 0,6 | 2000 | 5390 | 2870 | 3275 |
1,0 | 5390 | 2900 | 3920 | |||
1,6 | 5440 | 2905 | 5105 | |||
ГЭЭ1-1-25 | 25 | 0,6 | 2400 | 5940 | 3280 | 4420 |
1,0 | 5955 | 3315 | 5800 | |||
1,6 | 5975 | 3320 | 7570 | |||
ГЭЭ1-1-50 | 50 | 0,6 | 2800 | 8655 | 3690 | 8320 |
1,0 | 8710 | 3720 | 9710 | |||
1,6 | 8710 | 3725 | 13880 | |||
ГЭЭ1-1-63 | 63 | 0,6 | 2800 | 10665 | 3690 | 9750 |
1,0 | 10710 | 3720 | 11440 | |||
1,6 | 10710 | 3725 | 16470 | |||
ГЭЭ1-1-63 | 63 | 0,6 | 2800 | 10665 | 3690 | 9750 |
1,0 | 10710 | 3720 | 11440 | |||
1,6 | 10710 | 3725 | 16470 | |||
ГЭЭ1-1-80 | 80 | 0,6 | 3000 | 11735 | 3885 | 15700 |
1,6 | 11735 | 3925 | 18700 | |||
1,6 | 11790 | 3925 | 25550 | |||
ГЭЭ1-1-100 | 100 | 0,6 | 3000 | 14740 | 3885 | 15700 |
1,6 | 14740 | 3925 | 18700 | |||
1,6 | 14790 | 3925 | 25550 |
promapparat.ru
Аппараты емкостные. | Производственное предприятие | емкости металлические, резервуары и другие конструкции
Завод емкостного оборудования выпускает емкостное оборудование (аппараты емкостные) в соответствии с ТУ 3615-001-31686103-2016 «Аппараты емкостные» и ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные», работающие при давлении до 1,6 МПа (16 кгс/см2) и под налив, при температуре рабочей среды от минус 210 до 600оС, с сейсмичностью района установки до 6 баллов по СНиП II-7 предназначенное для приема, хранения и выдачи жидких и газообразных веществ на предприятиях нефтеперерабатывающей, нефтехимической, нефтяной, газовой промышленности, объектах энергетики, других отраслях промышленности.
Опросные листы на емкостные аппараты:
— опросный лист для заказа емкостного оборудования объемом от 0,01 до 1 м.куб.;
— опросный лист для заказа емкостного оборудования объемом от 1 м.куб. и выше;
Емкостное оборудование (типов ВЭЭ, ВКК, ГЭЭ, ГКК) выпускаемое нашим предприятием изготавливается из высококачественных материалов, выбираемых в соответствии с требованиями ГОСТ Р 52630, ОСТ 26-01-151, ОСТ 26.260.482 в зависимости от рабочих параметров среды и заданных отклонений при его эксплуатации.
Аппарат емкостной чертёж
Основные марки конструкционных материалов, используемых нашим производственным предприятием при изготовлении емкостного оборудования (аппаратов емкостных):
Шифр материального исполнения | Материал аппарата | Температурный предел применения, 0С | |
Обозначение | ГОСТ | ||
01 | Ст.3 | 380 | от минус 20 до 425 |
02 | 09Г2С | 5520 | от минус 70 до 475 |
03 | 16ГС | 5520 | от минус 40 до 475 |
04 | 12Х18Н10Т | 5632 | от минус 210 до 600 |
Примечание: По согласованию возможно производство емкостей из других марок сталей и сплавов | |||
Все конструкционные материалы и комплектующие изделия, идущие на изготовление емкостного оборудования и (резервуары стальные и емкости металлические), подвергаются входному контролю в соответствии с требованиями ГОСТ 24297.
Для оценки и контроля качества изготовления, определения соответствия требованиям ТУ, ГОСТ Р, ПБ все выпускаемое нашим предприятием емкостное оборудование (аппараты емкостные) подвергаются всесторонним приемо-сдаточным, приемочным и периодическим испытаниям по программе и методике испытаний, разработанной нашими специалистами и согласованной с Ростехнадзором в установленном порядке своими силами (ОТК) и с привлечением специализированных организаций .
Емкостное оборудование, изготовленное на нашем производственном предприятии отгружается заказчику только после получения положительных результатов при проведении всех необходимых проверок и испытаний.
В комплект поставки емкостного оборудования (емкостей металлических) нашего производства входят:
— емкостной аппарат в собранном виде или отдельно транспортируемые части с ответными фланцами, рабочими прокладками и крепежными деталями, не требующими замены при монтаже;
— комплект запасных частей (рабочие прокладки и т.п.) и комплектующих изделий, согласно указаниям в рабочей документации;
— паспорт и приложения (инструкция по монтажу и эксплуатации, карты контроля и т.п.), согласно требований нормативной документации (ПБ 03-576, 03-584).
Все емкостное оборудование (емкости металлические и резервуары стальные) отгружается нашим производственным предприятием без специальной упаковки, окрашенное транзитным лакокрасочным покрытием. Финишное лакокрасочное покрытие наружных поверхностей оборудования целесообразно наносить на месте эксплуатации после производства монтажных и пуско-наладочных работ.
Неокрашенные металлические поверхности емкости консервируются в соответствии с требованиями ГОСТ 9.014. Транзитное лакокрасочное покрытие и консервация надежно обеспечивают защиту от коррозии при транспортировании, хранении и монтаже емкостного оборудования (аппаратов емкостных) в течении 12 месяцев со дня отгрузки.
Комплекты запасных частей и комплектующих изделий емкостного оборудования нашего производства поставляются упакованными в деревянные ящики, сохраняющие изделия при транспортировании и погрузочно-разгрузочных работах.
Продукция нашего производственного предприятия успешно прошла проверку показателей надежности в условиях промышленной эксплуатации по результатам положительных отзывов потребителей.
Для расчета стоимости изготовления емкостного оборудования необходимо заполнить опросные листы и прислать в наш адрес либо предоставить техническое задание на заказываемое оборудование.
Предварительный заказ
novmetal.ru
Аппараты емкостные | Группа компаний «Нефтемаш»
Аппараты емкостные
Производство емкостей для хранения препаратов в жидком и газообразном состоянии
Сварные цилиндрические сосуды, служащие для приема, хранения и выдачи газообразных и жидких субстанций (в том числе, легковоспламеняющихся и химически опасных продуктов) во внешних термических режимах от -60 до +50°С, называют емкостными аппаратами. В зависимости от расположения в пространстве, емкости могут иметь вертикальное, либо горизонтальное исполнение. Днища емкостей обладают эллиптической, плоской или конической конструкцией.
Наше производственное предприятие выпускает следующие виды емкостного оборудования для содержания и выполнения сливно-наливных операций веществ в жидком или газовом агрегатном состоянии:
| Емкостные аппараты вертикального типа: | Емкостные аппараты горизонтального типа: |
| с эллиптическим днищем, ВЭЭ | с эллиптическим днищем, ГЭЭ |
| с плоским и сферическим днищем, ВПП |
Оборудование вертикального исполнения с эллиптическим днищем монтируется на опорных стойках или лапах, а модификации ВПП — на бетонные основания. Горизонтальные аппараты могут иметь седловые или бетонные опоры. Конструкция опор способна влиять на массу емкостей. В качестве дополнительной оснастки, аппараты емкостные оборудуются устройствами подогрева или охлаждения — рубашками, змеевиками, трубными пучками, а также, погружными насосами.
К основным характеристикам емкостных аппаратов, определяющим сферу применения оборудования, относится объем сосуда, толщина и марка стали стенок, номинальное давление, конструкция поддерживающих опор, расположение штуцеров. Материальное исполнение вертикальных конструкций определяется температурными условиями эксплуатации. Для производства цистерн используется, как углеродистая сталь, так и кислотостойкие и низколегированные сплавы.
Аппараты емкостные не предназначены для подземной установки и транспортировки хранимых веществ. В качестве защиты рабочих поверхностей запрещено использовать любые технологии, за исключением лакокрасочных покрытий.
Маркировка емкостных аппаратов
Все резервуарное оборудование стандартизировано, и, в условных обозначениях модификаций зашифрованы основные характеристики аппаратов. Первая буква маркировки сообщает об ориентации емкости в пространстве ( «В» — вертикальное, «Г» — горизонтальное расположение). Вторая и третья литера указывают на конструкцию нижнего и верхнего днища («Э» — эллиптическая, «»К» -коническая, «П» — плоская форма).
Цифра, следующая за буквами, информирует о наличии или отсутствии разъема («1» — цельносварная конструкция, «2» — разъемная). Далее следует число, обозначающее комплектацию внутренними устройствами («1» — отсутствие дополнительных приспособлений, «2» — трубный пучок, «3» — рубашка, «4» — змеевик, «6» -погружной насос). Последние цифры, идущие через дефис, указывают на номинальный объем в кубометрах и удельное давление в мегапаскалях.
Резервуары вертикальной компоновки
Вертикальные емкости с эллиптическим днищем (ВЭЭ)
Данный класс емкостного оборудования представлен цельносварными вертикальными стальными резервуарами с днищами выпуклой эллиптической формы. В зависимости от вида хранимой продукции и целевых нужд, жидкости могут выдаваться самотеком или под давлением сжатого воздуха, технологического или инертного газа.
Вертикальные емкости с эллиптическим днищем незаменимы в нефтеперерабатывающей промышленности, и особенно востребованы для содержания и выдачи реагентов и продуктов химического синтеза. Главные потребители ВЭЭ — газо- и нефтепромышленные комплексы, металлургические и сельскохозяйственные предприятия.
Размеры и технологические показатели аппаратов типа ВЭЭ
Емкости ВЭЭ
Аппараты вертикальные цельносварные с эллиптическим днищем и рубашкой (ВЭЭ1)
Рассматриваемая модификация аппаратов предусматривает наличие теплорегулирующей рубашки, встраиваемой в корпус сосуда. Благодаря такому устройству, появляется возможность постоянного или периодического подогрева, либо охлаждения содержимого. Стандартный показатель условного давления в оборудовании, оснащенном рубашкой, составляет 1 МПа при давлении теплоносителя, не превышающем 0,6МПа. Одним из важнейших показателей эффективности работы подогревателя или охладителя в ВЭЭ1 выступает площадь поверхности теплообмена.
Размеры моделей ВЭЭ1
| Уусловное обозначение ВЭЭ1 | Номинальный объем,м3 | Рабочий объем,м3 | Диаметр, мм | Высота, мм | Масса, кг | Площадь поверхности теплообмена, м2 |
|---|---|---|---|---|---|---|
| 3-1-1,0 | 1 | 0,93 | 1000 | 900 | 910-940 | 3,6 |
| 3-2-1,0 | 2 | 1,8 | 1200 | 1250 | 1300-1400 | 4,7 |
| 3-3,2-1,0 | 3,2 | 3 | 1400 | 1600 | 960-2180 | 7,2 |
| 3-5-1,0 | 5 | 4,4 | 1600 | 1800 | 3030-3320 | 10,1 |
| 3-6,3-1,0 | 6,3 | 5,8 | 1600 | 2500 | 3700-4250 | 13,2 |
| 3-10-1,0 | 10 | 9,3 | 2000 | 2500 | 5690-6750 | 17,3 |
Размеры аппаратов с эллиптическим днищем и рубашкой и крышкой (ВЭЭ2)
| Характеристики | Модель аппарата | ||
|---|---|---|---|
| ВЭЭ2 3-1-1,0 | ВЭЭ2 3-2-1,0 | ВЭЭ2 3-3,2-1,0 | |
| номинальный объем,м3 | 1 | 2 | 3,2 |
| рабочий объем,м3 | 0,91 | 1,9 | 2,9 |
| диаметр, мм | 1000 | 1200 | 1400 |
| высота, мм | 835 | 1245 | 1445 |
| площадь поверхности теплообмена, м2 | 3,4 | 4,7 | 7,3 |
Вертикальные емкостные аппараты с плоским днищем (ВПП)
Резервуары класса ВПП применяются для содержания, приемки и выдачи нетоксичных и невзрывоопасных газообразных и жидких сред, плотностью не более 200 кг/м3, в условиях обычного атмосферного давления. Модификации данного типа часто оснащаются теплообменным элементом внутреннего исполнения — змеевиком.
Основные размеры резервуаров ВПП со змеевиком
| Характеристики | Модель аппарата | ||
|---|---|---|---|
| ВПП1 4-10-0 | ВПП1 4-16-0 | ВПП1 4-25-0 | |
| номинальный объем,м3 | 10 | 16 | 25 |
| рабочий объем,м3 | 8,4 | 15,5 | 22,6 |
| диаметр, мм | 2200 | 2600 | 2800 |
| высота, мм | 2500 | 3200 | 4000 |
Емкостные аппараты горизонтальной конструкции
Горизонтальные цельносварные аппараты с эллиптическим днищем (ГЭЭ)
Горизонтальные емкости — цилиндрические резервуары, монтируемые на поддерживающие опоры различного типа. Данные хранилища получили широкое распространение во всех отраслях промышленности, связанных использованием или производством газообразных и текучих препаратов. Обычные горизонтальные аппараты с эллиптическим днищем рассчитаны на содержание субстанций под давлением 0,6; 1; 1,6 МПа. Если резервуары оснащены подогревающим или охлаждающим трубным пучком, давление внутри аппаратов не превышает 0,6МПа.
Размеры емкостного оборудования ГЭЭ с эллиптическим днищем и трубным пучком
| Наименование аппарата | Номинальный объем,м3 | Рабочий объем, м3 | Диаметр, мм | Высота, мм | Площадь поверхности теплообмена, м3 |
|---|---|---|---|---|---|
| ГЭЭ1-2-6,3-0,6 | 6,3 | 5,4 | 1600 | 100 | 10,5 |
| ГЭЭ1-2-10-0,6 | 10 | 9,1 | 2000 | 100 | 10,5 |
| ГЭЭ1-2-16-0,6 | 16 | 13,7 | 2000 | 100 | 17,1 |
| ГЭЭ1-2-25-0,6 | 25 | 20,9 | 2400 | 140 | 18,6 |
| ГЭЭ1-2-40-0,6 | 40 | 34,3 | 2400 | 140 | 31,4 |
| ГЭЭ1-2-50-0,6 | 50 | 42 | 2800 | 160 | 31,4 |
| ГЭЭ1-2-63-0,6 | 63 | 52,4 | 2800 | 160 | 35,4 |
neftemash-zavod.ru
