Содержание

Маркировочное оборудование

Маркировочное оборудование - это один из важнейших типов оборудования, для донесения потребительских качеств товара конечному пользователю. Под маркировкой товара подразумеваются все действия, которые несут всю необходимую информацию о товаре. А именно о его производителе, составе, качестве, сроках годности и даты, когда товар был изготовлен, места упаковки и тому подобную информацию, которая является чрезвычайно важной, как для потребителя, так и для всех инстанций, через которые проходит товар. Посредством маркировки можно выяснить, насколько товар годен к употреблению и использованию, как его применять и какие качества у данного товара. Так же маркировка позволяет отслеживать легальность и подлинность товара.



Характеристики маркировочного оборудования


В настоящее время маркировка может быть изначальной. Когда вся информация о товаре заранее отслежена и никаких изменений не предусматривает. В данном случае в качестве маркировочного оборудования, как правило, используется простые техники, такие как печать всевозможных типов.



Однако нередко происходят такие ситуации, когда маркировка ставится непосредственно перед поступлением товарной единицы в продажу, в этих случаях приходится использовать несколько другие методы маркировки. То есть выполняется она непосредственно перед подачей товара на прилавки, либо по прибытию на склад, либо перед и после транспортировки. То есть имеет изменяемый характер.





В этих случаях маркировочное оборудование должно быть подходящим по нескольким критериям, а именно иметь качественную печать, которая будет достаточно стойкой, оборудование не должно быть дорогостоящим по его применению, то есть данные маркираторы должно быть экономически выгодно применять, даже при небольших тиражах. К тому же оборудование должно работать в абсолютно автоматическом режиме и иметь функцию к изменению данных.



Основные типы маркировочного оборудования







К таким видам маркировочного оборудования можно отнести такие аппараты, как штамповочная машина или сами штампы. Замечательным примером такого вида оборудования является штамповка сыров. Все знают эти цифры, которые вдавлены в сыр. Именно это и осуществляет данное оборудование, только средства штампования могут быть разными, это может быть краска, либо клеймо, которое выжигается, и, тиснение.


Следующим видом маркировочного оборудования являются такие аппараты, как датировщики. Данное оборудование работает по принципу вдавливания, посредством чего на продукции происходит вдавление даты производства и срока годности. Датировщики работают по двум принципам, это либо холодный способ оттиска, либо горячий способ оттиска посредством фольги.


Еще одним видом маркировочного оборудования являются так называемые кодеры, которые работают посредством роликов. Они производят маркировку посредством оставления на упаковке отпечатков, которые имеют свойство немедленно высыхать. Все вышеперечисленные маркираторы имеют общую механическую технику выполнения маркировки.



Особенности оборудования для маркировки


На сегодняшний день, большое распространение получили такие маркираторы, которые работают автоматически. Посредством заданной им программы. К данным видам оборудования можно отнести такие как, термотрансферные маркираторы, которые отличаются превосходным качеством и большой производительностью. Маркираторы, которые работают за счет ударных игл, которые используются чаще для выставления даты изготовления и годности.


Прогресс не остановился и на данном оборудовании и в использование поступили такие виды маркираторов, как бесконтактные. К данному оборудованию относят лазерные каплеструйные принтеры. Однако минусом данного оборудования является его высокая цена, что впрочем, компенсируется качеством печати и высокой производительностью. Тем не менее, данное оборудование не столь широко в использовании, как ранее перечисленные способы маркировки товара.

promplace.ru

Маркировочный аппарат или ручной труд?

Очень часто молодые предприятия сталкиваются с вопросом нанесения информации на продукцию или упаковку. Первое решение, которое необходимо сделать – выбрать использование ручного труда или приобрести автоматизированное маркировочное оборудование. Давайте подробно рассмотрим, что лучше приобретение маркировочной техники или использование ручного труда?

Преимущества Маркировочных Аппаратов над Ручным Трудом

При больших или даже средних объемах произведенной продукции выгоднее использовать автоматизированные линии для маркировки, так как они практически не требуют финансовых и временных затрат на обслуживание и, что немаловажно -  надзора. Работа руками намного дороже, чем автоматизация процесса. Ручной труд побеждает только при очень низких объемах продукции, что подходит только для малого бизнеса.

Еще одно ключевое преимущество маркировочного аппарата это то, что он всегда выполняет свою работу безупречно, ровно наносит печать и не забывает сделать маркировку абсолютно на каждом продукте, в то время как сотрудники часто допускают ошибки: клеят этикетки неровно или неаккуратно.

Современные маркираторы могут работать все 365 дней в году по несколько смен в день. Рабочие проигрывают и здесь, так как у них всегда найдутся причины для больничных и отгулов, они не любят работать по праздникам и берут отпускные.

Производительность, а иными словами КПД(коэффициент полезного действия) маркировочных аппаратов гораздо превосходит ручной труд. Нанесение маркировки руками это достаточно времязатратное занятие, нужно признать, что машины справляются с этим на порядок быстрее. Более того ,оборудование наносит маркировку напрямую на продукт или упаковку, не расходуя при этом бумагу и самоклеящуюся этикетку. Современное оборудование может печатать на бумаге, дереве, металле и других материалах.

Где используются маркировочные аппараты и ручной труд

Принтеры для нанесения прямой печати на продукт применяют практически все крупные компании, которые занимаются производством промышленной, бытовой, пищевой, и сельскохозяйственной продукции. Маркировка это неотъемлемый на сегодняшний день этап производства продукта. Ее содержание обычно регулируется государством, а одно из главных требований к маркировке и штрих-коду это высокая степень четкости изображения ,читаемость и сканируемость.

Предприятиям необходимо быстро и качественно наносить всю необходимую информацию на свой продукт. Современные маркировочные аппараты способны очень быстро наносить информацию, гарантируя высокую детализацию изображения .Для оптимизации и автоматизации этого процесса предприниматели покупают и используют маркировочную технику.

 Основные достоинства промышленных маркираторов

- высокая скорость маркировки

- высокий уровень детализации маркировки

- быстрая перенастройка под различные типы продукции

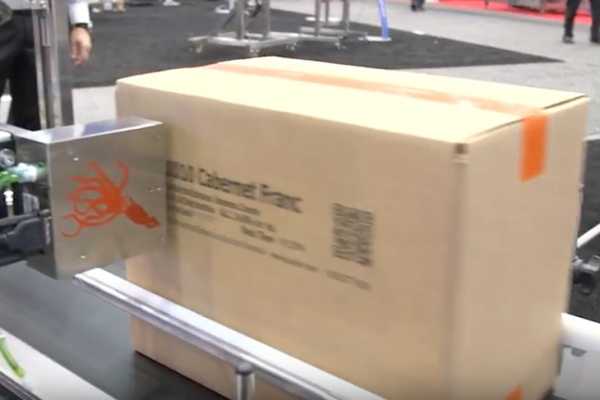

Современные аппараты, как у компании Squid Ink, одинаково превосходно работают с различными типами поверхностей. Широкий выбор моделей гарантирует, что каждый покупатель сможет найти ту, которая подойдет именно его предприятию.

Ручной же труд используется для маркировки товаров в основном на маленьких предприятиях, которые выпускают продукцию очень небольшими партиями. Часто такие маркировки наносят на товары, которые тоже были изготовлены при помощи рабочих, например ручная фасовка продукции. Однако, как мы уже сказали, ручной труд крайне не выгоден при масштабном производстве.

Главные Достоинства Современных Аппаратов для Маркировки

Чернила у современных маркировочных девайсов, таких как у Squid Ink, изготавливаются по самым новым технологиям, имеют высокую яркость и фактически не используют вредных для человека составляющих . Высокая яркость нанесенной информации и штрих-кода всегда делает продукт более привлекательным и узнаваемым на рынке.

Новые маркираторы не используют растворителей, что позволяет уменьшить время необходимое на обслуживание до минимума, так как у вас не будет нужды часто заправлять его растворителем ,который еще имеет свойство испаряться при высоких температурах.

Принтеры от Squid Ink, в отличие от аппаратов для маркировки множества других производителей , не нуждаются в замене фильтров и чернильных модулей. Более того, они обладают  длительным сроком эксплуатации, так-как не имеют в своей конструкции никаких сложных и быстро ломающихся элементов.

Любой современный аппарат для маркировки способен напечатать более 6 строк текста, штрих-код и логотип. Этого вполне достаточно, чтобы нанести всю необходимую информацию на ваш продукт даже с помощью самой простой модели.

squidink.ru

Маркировочное оборудование - информационная статья от Упаковочные Системы

К маркировочному оборудованию относится очень важный тип оборудования, предназначенный для осведомления потребителя о потребительских свойствах товара.

Маркировкой товара называются нанесение различных видов записей, которые носят ценные сведения о товаре.

К ним относятся данные о производителе продукта, состав, качество, срок годности и дата изготовления, место, где был упакован товар и прочие сведения, являющиеся существенными для потребителей.

Путем маркировки выясняются сведения о том, в какой срок можно употреблять и использовать товар, подробности о его применении и наличие особенностей у этого товара.

Кроме того, с помощью маркировки можно отследить в какой мере товар является легальным и подлинным. Для нанесения информации в виде маркировки применяется маркиратор универсального типа.

Характеристики оборудования для маркировки

На сегодняшний день маркировка бывает постоянной, то есть когда все данные товара предварительно отслеживаются и не меняются при его продвижении к покупателю. При таком виде маркировки применяется оборудование, простое по исполнению, например, различные формы печати.

Впрочем, иногда появляются обстоятельства, при которых товар маркируется прямо перед тем, как поступить в продажу. Товар оснащают маркировкой перед тем, как выложить на прилавок или, когда он прибыл на склад.

Также маркировка происходит перед или после того, как транспортировали товар. Таким образом, маркировка может изменяться. При этом используются совсем иные способы маркировки.

В таких ситуациях маркировочное оборудование должно подходить по некоторым качествам, а конкретно включать в себя отличную печать с высоким уровнем стойкости. Кроме того стоимость маркираторов не должна быть высокой, чтобы их применение было экономичным в использовании.

При этом необходимо, чтобы работа оборудования была автоматической с возможностью изменения различных сведений о продукции.

Основные виды оборудования для маркировки

К оборудованию для маркировки относятся такие приборы, как машина для штамповки и непосредственно сами штампы.

Например, такой вид оборудования применяется при штамповке сыров. Это всем известные цифры, вдавленные в сыры. Как раз эти цифры делаются подобным оборудованием, причем штамповка может осуществляться с помощью краски, выжигающим клеймом или путем тиснения.

К другим типам оборудования для маркировки товара относятся датировщики. Такое оборудование осуществляет свою работу, производя вдавливание, вследствие чего на товаре вдавливается дата производства и сроки годности. Существует два вида вдавливания – холодным способом и горячим с помощью фольги.

Другим типом оборудования для маркировки являются кодеры, работающие с использованием ролика. Маркировка производится таким образом, что на товаре или продукции оставляются отпечатки, которые моментально высыхают.

Все данные приборы для маркировки применяют единую механическую технику исполнения.

Особенности маркировочного оборудования

В настоящее время становятся очень распространенными маркировочные аппараты, работающие автоматически с помощью специально установленной программы.

К таким типам аппаратов относятся термотрансферные приборы, отличающиеся прекрасным качеством и высокой эффективностью работы.

Еще одним типом маркировочного оборудования являются приборы, работающие с помощью ударных игл. Их используют для того, чтобы выставлять срок годности и дату изготовления на продукции.

Качество маркираторов постоянно совершенствуется, поэтому сейчас все больше используются бесконтактные аппараты для маркировки. К ним относятся лазерные каплеструйные принтеры.

Основным недостатком этого вида маркираторов является их высокая стоимость, но эти затраты возмещаются за счет качественной печати и отличной производительности.

Однако этот вид оборудования не так распространен в применении, как описанные ранее средства для маркировки продукции.

www.packsyst.ru

Оборудование для маркировки Videojet - экономично и долговечно

Маркировочное оборудование Videojet - это образец надежности и простоты использования. Современные технологии, высокое качество изготовления, доступность расходных материалов и сервисного обслуживания на всей территории России сделали Videojet выбором тысяч компаний от Калининграда до Владивостока. Основными особенностями маркировочного оборудования являются возможность длительной автономной работы и возможность маркировки совершенно разных упаковочных материалов и продукции.

Современное оборудование для маркировки должно соответствовать главным характеристикам, а именно: быть простым в использовании, легко обслуживаться, быть надежным и экономически выгодным в плане эксплуатации.

Ведущим производителем маркировочного оборудования в мире является компания Videojet Technologies. Все выпускаемое компанией оборудование маркировки широко используется в различных отраслях по всему миру для нанесения переменной информации. Неизменными характеристиками оборудования маркировки Videojet являются надежность и высокое качество.

На данный момент по всему миру установлено более 325 000 систем маркировки производства компании Videojet, что говорит о несомненном качестве и доверии специалистов к оборудованию.

Компания предлагает самое современное оборудование для маркировки на производстве: каплеструйные и лазерные маркираторы, термоструйные и термотрансферные принтеры, этикетираторы для гофротары и др.

Каждый производитель нуждается в оборудовании для маркировки товара.

Любое устройство для маркировки от компании Videojet отличается высокой степенью надежности. Вы можете выбрать любую технологию из линейки оборудования для маркировки продукции Videojet.

В связи с тем, что любой сбой в работе оборудования для промышленной маркировки может привести к остановке всего процесса, а значит и к финансовым потерям, все устройства для маркировки должны соответствовать условиям рабочего процесса предприятия, быть надежными. Обязательно требуется обратить внимание на местонахождение сервисного центра, скорость доставки расходных материалов, гарантийные обязательства поставщика маркировочного оборудования.

Какое лучше маркировочное оборудование купить?

Все типы маркировочных систем Videojet имеют свои явные преимущества. Наиболее востребованным маркировочным оборудованием являются каплеструйные и лазерные маркираторы. Устройства для маркировки Videojet можно устанавливать даже в труднодоступных местах технологических линий. Устройства наносят маркировку на любые поверхности любой формы, к тому же они могут работать без перерывов и без сервисного обслуживания до 14 000 часов.

Стоит обратить внимание на крупносимвольные маркираторы – маркировочное оборудование, позволяющее наносить печать переменной информации высотой до 70мм на вторичную упаковку. Чаще всего оборудование для промышленной маркировки используется для групповых упаковок, например, ящиков и коробов. Минимальные простои на производстве может обеспечить лазерное маркировочное оборудование, оно же гарантирует качественную защиту от подделок. Лазерное маркировочное оборудование отличается минимальной стоимостью владения, не требуется обслуживание и расходные материалы.

Термотрансферные принтеры обеспечивают высокое качество печати. Этот способ маркировки является недорогим и надежным. С помощью термотрансферного маркировочного оборудования можно без проблем маркировать любую гибкую упаковку, включая фольгу и пленку ПВХ. Термотрансферные принтеры имеют низкую стоимость оттиска. Это оборудование широко применяется для маркировки пленки.

Преимущества оборудования для маркировки компании Videojet - качество и надежность, возможность обслуживания в сервисных центрах компании, возможность приобретения расходных материалов в Вашем регионе и даже городе. Компания Videojet отличается от других производителей маркировочных систем тем, что имеет свои сервисные центры практически во всех крупных городах. В России сервисную поддержку Videojet оказывает в более чем 18 городах.

Промышленная маркировка

Оборудование нанесения промышленной маркировки Videojet, Willett

имеет многоцелевое назначение и решает сразу разные задачи – теперь Вам нужен только один принтер для печати штрих-кода, даты выпуска и окончания срока годности. Компания Videojet постаралась максимально увеличить количество отраслей для использования каждой модели маркиратора. У каждой отрасли свои уникальные задачи маркировки, включая сложные внешние условия, непрерывные производственные процессы, строжайшие законодательные требования, высокоскоростные линии и разнообразие продуктов и видов упаковки.

Компания Videojet предлагает ряд экономичных и эффективных решений маркировки с учетом ваших потребностей. Наши преимущества - качественный сервис и большой ассортимент маркировочных устройств. Оборудование для маркировки на производстве отличается большими межсервисными интервалами и отличной адгезией чернил для каплеструйных принтеров.

По вопросам приобретения маркировочного оборудования звоните по телефону: 8-800-234-33-04.

www.videojet.ru

Оборудование для маркировки яиц, оборудование для печати на куриных яйцах, станок для маркировки яиц

Принтер для печати даты предназначен для использования на производствах и фермерских хозяйствах. С помощью аппарата выполняют маркировку яиц, уложенных в рифлёные прокладки. Маркирование производится в четыре строки, что значительно расширяет возможности нанесения товарной информации.

Маркировочный комплекс пятиканального типа "ЭКСТ-ПТИЦЕПРОМ" необходим для маркировки яиц, которые поступают на платформу в рифленых прокладках. Максимальная производительностью составляет 150 000 яиц в час, на любых транспортерах (скорость до 1 м/с). В аппарате установлено 5 маркирущих устройств "ЭКСТ-ДАТА 3М плюс", которые функционируют параллельно. Тип принтеров — каплеструйные FAZZA L (в количестве 5 штук). Все они работают синхронно от одного фотодатчика, расход чернил экономичный.

Маркировочный каплеструйный принтер широко применяется на производствах и в сельском хозяйстве. С помощью аппарата наносят товарную метку на куриное яйцо, расфасованное по рифлёным прокладкам. В каталоге компании Vemata представлена модель Челнок 2МТ. Данная машина выполняет одно- и двухстрочную маркировку в челночном режиме. Прибор легко монтируется в сортировочную линию и отличается простотой в эксплуатации.

Промышленный каплеструйный принтер «Челнок» применяется для маркирования куриных яиц, расфасованных в рифлёную секцию. Сферы применения – фермерские хозяйства, производственные предприятия. Данный аппарат состоит из маркировочного устройства и транспортировочной ленты для обработанной продукции. Представленная модель обладает компактными размерами и простыми рабочими настройками.

Маркиратор ЧЕЛНОК 2МТ используется для маркировки различных изделий и упаковок (например, рифленых прокладок с куриными яйцами, кассет с малогабаритными деталями и др.). Работает автономно с универсальным перепрограммируемым транспортирующим устройством в непрерывном или старт-стопном режиме. Имеет возможность перепрограммирования шага перемещения.

Оборудование для маркировки яиц

Согласно действующим ГОСТам все куриные яйца должны содержать следующую информацию:

  • дату сортировки;
  • сорт яйца.

Иногда птицефабрики дополнительно указывают свое название и номер партии. Времена, когда использовались устройства для ручной маркировки яиц, давно прошли. Современное оборудование для печати на куриных яйцах способно наносить отметки со скоростью до 150 тысяч яиц/час!

Для всех механизмов характерны такие особенности.

  • В них используются безопасные пищевые чернила.
  • Не нарушается целостность скорлупы.
  • Яйца поступают в принтер уже в картонных рифленых ячейках.
  • Оборудование легко встраивается в фасовочно-сортировочную линию.
  • Скорость печати адекватна объему яиц.
  • Возможность быстро промыть оборудование и заменить чернила.

Маркировочные принтеры для яиц от компании Вемата

В каталоге компании Вемата Вы найдете несколько высокотехнологичных решений для маркировки яиц.

  1. «Дракон». Этот принтер позволяет печатать 4 строки информации. Краска наносится методом клеймения.
  2. «Птицепром» — это пятиканальный станок для маркировки яиц. Каплеструйные принтеры обеспечивают четкую синхронную печать. Комплекс успешно используется на фабриках с производительностью до миллиона яиц/сутки.
  3. «Челнок» имеет три модификации: М, 2М, 2МТ. Одно- и двухстрочная маркировка выполняется в челночном режиме. Оборудование отличает простота рабочих настроек и устойчивость к неблагоприятной окружающей среде. Модель 2МТ может менять шаг печати и часто применяется для маркировки различных мелкоштучных изделий.

Компания Вемата осуществляет не только поставки оборудования для маркировки яиц, но также:

  • пусконаладочные работы;
  • сервисное обслуживание.

Позвоните нам по телефону, указанному на сайте. Мы поможем подобрать наиболее подходящий вариант для Вашего производства.

www.vemata.ru

Маркировочное оборудование, маркировочные машины

1. Общая информация

Маркировщик для заготовок подходит для маркировки горячих заготовок непрерывного литья (примерно 700°С) на холодильнике.
Планируется как конструкция поперечных салазок и может маркировать заготовки по одной с торцевой стороны.
Каждая маркировка может быть в 3 строчки, каждая строчка максимум с 10 знаками.
Маркировочные знаки: кириллица 32 буквы и арабские цифры от 0 до 9. Размер знаков: примерно 10 мм.
Весь процесс маркировки одной заготовки длится максимум одну минуту.

2. Технические данные

2.1. Материал - литая заготовка (непрерывное литье):

2.2. Маркировка

Время маркировки на заготовку (цикл),

От сигнала „Start" (старт) до „Kiihl frei" (отправка на охлаждение): макс. 1 мин на 30 знаков

2.3. Электротехнические данные

2.4. Данные по пневматике

3. Техническое описание

Маркировочная машина предназначена для маркировки торцевой поверхности горячих заготовок MHЛЗ.

Как только заготовка попадает из холодильника на промежуточный стол в положение штампа, а маркировочная машина получает от главного компьютера сигнал «Маркировать», то маркировочная головка на крестовом суппорте опускается к торцевой поверхности заготовки.

Если достигается правильная дистанция до поверхности маркировки, то суппорт останавливается и начинается процесс маркировки.

Единичными шагами продвигается маркировочная головка вдоль торцевой поверхности заготовки и выбивает соответствующую маркировку на заготовке. Маркировка может состоять из 3 строчек по 10 знаков (максимум).

Маркировочная головка укомплектована 32 буквами кириллицы и арабскими цифрами от 0 до 9.

Как только закончен процесс маркировки, то маркировочная головка уводится обратно в теплозащитную камеру, вне холодильника. Это положение также является положением для техобслуживания.

Общий цикл маркировки, на одну заготовку, длится примерно макс. 1 минуту при макс. 30 знаках.

4. Комплектность машины

Машина состоит в основном из:

1 шт. конструкция крестового суппорта

Из металлоконструкции, для поддержки маркировочной головки, оснащена всеми необходимыми приводами, концевыми выключателями, направляющими шинами и кабельными трассами для движения маркировочной головки.

1 шт. маркировочная головка

В усиленном исполнении, предназначается для маркировки торцевой поверхности горячих заготовок непрерывного литья. Маркировочная головка укомплектована значками 0-9 и 32 буквами кириллического алфавита.

1 комплект быстроизнашивающихся запчастей и расходных материалов (перечень уточняется при подписании договора)

1 шт. панель управления

В исполнении из нержавеющей стали, со всеми необходимыми элементами ввода и управления, датчиками и контрольными лампочками.

1 шт. шкаф управления

Оснащён всеми необходимыми картами ввода и вывода, электропитанием и управлением. Обмен данными между ПЛК и главным компьютером происходит через Ethernet или шину Profibus.

1 шт. пульт обслуживания

В непосредственной близости от маркировочной машины для испытаний и настройки, оснащен клавишами, выключателями и панелью.

1 комплект термозащиты

Для всей машины.

1 набор документов

Полный комплект, с инструкцией по эксплуатации, инструкцией по техобслуживанию, электрическими схемами, чертежом общего вида - на русском языке.

5. Режим работы

Компьютерный режим:

Все данные и информация идут с главного компьютера. Маркировка будет полностью автоматической. Обслуживающий персонал не должен вмешиваться в процесс маркировки.

Автоматический режим:

На клавиатуре в маркировщик вводится маркировочный текст (на случай если прервется соединение с компьютером). Остальное осуществляется полностью автоматически.

Испытательный режим:

Этот режим работы будет применяться для проверки и регулировки всех операций и функций установки. Все важные операции можно активировать с помощью ввода заданий.

Пока происходит требуемая установка программы, установка будет снова переключена на компьютерный режим.

Смена режима возможна посредством переключателя режима работы на пульте управления. Этот переключатель защищен и активируется посредством ключа. Для испытательного режима для безопасности предусмотрен собственный ключевой переключатель на пульте обслуживания.

6. Монтаж, ввод в эксплуатацию, обучение персонала и приемка

Для удобства монтажа, ввода в эксплуатацию, обучение персонала и приемки оборудования на месте установки необходимо создать следующие условия, чтобы обеспечить быструю и эффективную работу наших технических специалистов:

  • установку, электрошкаф и панель управления полностью соединить кабелями и подключить к сети питания завода
  • подводы сред подключить к установке, среды должны быть доступны на установке
  • завершить модификации на месте установки, объем поставок заказчика должен быть готов к вводу в эксплуатацию установки
  • обычный рабочий режим для испытания установки (а также для приемки)
  • персонал (для эксплуатации и техобслуживания) должен находиться на месте установки
  • запчасти для ввода в эксплуатацию и пробного пуска должны находиться на месте установки

Заказчик информирует поставщика за 4 недели, что критерии ввода в эксплуатацию выполнены и ввод в эксплуатацию и пробный пуск могут начинаться.
Специалист поставщика будет отправлен на место установки у заказчика для проведения ввода в эксплуатацию как лицо, осуществляющее надзор от лица поставщика.
Лицо, осуществляющее надзор, проверяет, была ли установка правильно монтирована. Затем установка настраивается лицом, осуществляющим надзор, для пробного пуска.
Это лицо, осуществляющее надзор, также проводит ввод в эксплуатацию и пробный пуск.

Автоматическая технологическая система для маркировки горячекатаных рулонов и система распознавания

Общая информация

Общие данные по проекту

Цель проекта – способствовать улучшению качества продукта выполнением работы по маркировке соответствующих данных на продукт, производимый на линии рулонов горячей прокатки.

Маркировка конечного продукта при помощи точечного маркировщика путем распыления краски.

Общие данные по системе

Система, представленная в этом проекте состоит из двух частей:

  • Роботизированная маркировочная машина
  • Система распознавания

Применяемые правила и стандарты

Если в спецификации не указано иное, на проектирование, изготовление, материалы, осмотр и т.д. данного оборудования распространяются следующие законы и правила:

  • Общие стандарты проектирования
  • Промышленные корейские стандарты
  • Применяемые иностранные стандарты технического взаимодействия
  • Стандарты для гражданского инжиниринга, строительства, проектирования и установки
  • Стандарты изготовителя

Расчетные условия

Рабочие условия

Рабочий процесс – непрерывный (24 ч / 7 д)

Энергопотребление

Питание

Постоянный ток 440В±10% (3ф) 60Гц
Для управления: три отдельных площадки
Для питания: три отдельных площадки

Воздух

Макс. 1 Нм³ / мин (без конденсации и воды)

Система маркировки рулонов

Конфигурация системы

  1. Робот (для маркировки) и МАРКИРОВОЧНАЯ МАШИНА (ГОЛОВКА / НАСОСНАЯ УСТАНОВКА / КОНТРОЛЛЕР)
  2. ЛАЗЕРНЫЙ ДАТЧИК для проверки поверхности и контроля расположения РУЛОНА.
  3. Система для РОБОТИЗИРОВАННОГО КОНТРОЛЯ и КОНТРОЛЯ МАРКИРОВКИ
  4. Программное обеспечение для ввода МАРКИРОВОЧНЫХ ДАННЫХ и коммуникации

Описание системного процесса

Маркировочная машина

Установка Маркировочной Головки

Маркировочная головка состоит из 16 карандашных пистолетов, соединённых параллельно с шагом форсунки 9 мм, головка установлена с наклоном 45° в соответствии с высотой маркировочных символов, а маркировочная головка установлена в блоке привода, установленном на роботизированном манипуляторе. Символы наносятся спрыскиванием краски на верхнюю поверхность рулона.

  1. Рабочее расстояние около 15 мм
  2. Техническое обслуживание форсунки
    Надежность работы форсунки обеспечивается чисткой и выполнением нанесения краски 5 раз (около 10 секунд) после остановки на 24 ч.
  3. Тех. Характеристики:

Блок управления маркировкой

1) Насосная установка
Это установка для подачи краски к детали маркировочной головки. Она оборудована фланцевым насосом и циклом краски и удаления

2) Спецификация

3) Локальная панель управления

Локальная панель управления включает в себя ПЛК для управления основной системой Маркировки и Контроллер Маркировки для передачи/управления ДАННЫМИ

Также она контролирует РОБОТА и Маркировочную Головку.

Характеристики:

  • Получение маркировочных данных извне и через ручной ввод/ коррекция маркировочных данных
  • Контроль каждого устройства
    • ИНТЕРФЕЙС с РОБОТОМ и ПЛК системы
    • Связь и Контроль для Маркера с Краской.

БЛОК УПРАВЛЕНИЯ - это контроллер маркировки и ПЛК, установленный на панели управления. Блок управления получает данные маркировки извне и контролирует насосную установку, а также соленоидный клапан узла головки для маркировки. Он спроектирован как отдельно стоящая панель, кнопки установлены для автоматической/ручной работы оператора.

4) Интерфейс

Робот для маркировки

* Присоединяет маркировочную головку и датчик
* Обнаруживает продукцию датчиком и затем производится маркировка

  1. Маркер
  2. Вес 1,090 кг
  3. Чистая грузоподъемность 165 кг
  4. Количество осей: 6 осей
  5. Повторяемость положения: ±0,2 мм
  6. Рабочий диапазон: X - 2,655мм / Y - 3,414мм

Лазерный датчик (для контроля положения)

* Лазерный датчик используется для проверки наружной поверхности (расположение маркировки) на рулоне
* Выполняет разовую проверку положения маркировки и определяет, возможна ли маркировка
* Маркировка выполняется, если возможна.
* Выдает сигнал об ошибке через панель оператора, если маркировка невозможна.

Диапазон измерения

Система распознавания рулонов

Конфигурация системы

  1. Робот и система машинного зрения идентифицируют маркировочные данные, которые расположены на поверхности рулона
  2. Система управления робота и системы зрения.
  3. Система коммуникации для передачи маркируемых данных из внешних источников.

intech-gmbh.ru

Ударно-точечная маркировка, оборудование для ударно-точечной маркировки

По сравнению со стандартными ударно-точечными маркираторами, предлагаемые системы имеют следующие преимущества:

♦ специальный компактный размер для интеграции в ограниченное пространство

♦ многоигольная комплектация (до 24 игл) для сверхскоростной маркировки и минимальной задержки изделия на маркировочной станции

♦ повышенная глубина гравировки благодаря специальным утяжеленным иглам 150

♦ возможность применения для маркировки горячих труб, слябов, листов и заготовок от 100 до 1000 С (с дополнительным кожухом и схемой охлаждения)

♦ и все они отличаются повышенной надежностью и прочностью используемых материалов для обеспечения беспрерывного производства



Предлагаемые модели интегрируемых клеймовочных машин

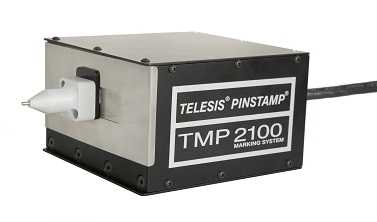

TMP2100/470 - ультракомпактная головка для встраивания

Компактный надежный маркировочный ударно-точечнчный гравер для интеграции в автоматизированную машину или конвейер. Размер головки всего 150х130х80 мм. Окно маркировки - 20х50 мм. Большие и малые иглы. Двойная воздушная линия привода иглы для глубокой гравировки.




ТМР4750/470 – иглоударный маркировочный станок

Ударная маркировка с рабочим окном 140х40мм. Функция повторов ударов для обеспечения исключительной глубины клеймовки. Большие и малые ударные иглы.





Техническое описание




ТММ5100/470 – высокоскоростная иглоударная маркирующая машина

Включает до 6-ти ударных маркировочных игл в длинном направляющем картридже. Высокая скорость маркировки, штамповки, гравировки, идентификации, клеймовки, набивки номеров VIN. Клеймение VIN в сложных для доступа узких углублениях. Данная головка имеет повышенную защищенность и может применяться в жестких условиях повышенной загрязненности и высоких температур. Специальный картридж может быть изготовлен из жаропрочного материала для клеймения горячих заготовок или листов.

Рекламный проспект

ВИДЕО: ТМM5100




ТММ5400/470 – высокоскоростная иглоударная машина для маркировки стали

Клеймовочная головка включает до 8-ми близко посаженных маркировочных игл. Это самый высокоскоростной многоигольный аппарат для маркировки стали и труб в отрасли. Компактную маркирующую головку можно легко встроить в крупносерийную производственную линию.

Рекламный проспект




TМР7000 – ударно-точечный клеймитель для глубокой маркировки

Иглоударный маркировочный аппарат TMP7000/470 – надежное клеймовочное устройство с одним ударным бойком. Данный маркиратор используется, когда требуется особенно глубокая маркировка. Рабочее окно составляет 100 x 150мм, а управляющий контроллер ТМС470 позволяет интегрировать маркер в автоматизированную производственную линию.

Рекламный проспект

ВИДЕО: ТМР7000





ТММ7200 – ударно-точечный клеймитель для горячего металла

Интегрируемая маркировочная машина TMM7200/470 обладает высокой надежностью и обеспечивает маркировку несколькими иглами одновременно. Данная система изготавливается в специальной конфигурации для каждого решения. Маркировщик TMM7200 – идеальное решение, когда требуется глубокая маркировка больших символов с высокой скоростью или для маркировки особо грубых поверхностей.

Игольный картридж может быть сконфигурирован на любое количество игл (до 21), любое количество рядов игл (до 8) и любое межцентровое расстояние между иглами. Например, клеймовочная головка с картриджем из 1 ряда на 12 игл с межцентровым расстоянием 24 мм позволяет клеймить 48 знаков высотой 8 мм за 6 секунд.

Размер окна маркировки задается ходом по осям X и Y и конфигурацией картриджа. Поскольку все картриджи TMM7200 создаются на заказ в зависимости от конкретной задачи, то невозможно перечислить все возможные окна маркировки. Для определения окна маркировки конкретной головки можно использовать следующее уравнение.
Высота окна      = (R x 44,45мм) +((R-1) x (RS – 1.75))
Ширина окна     = (P x PS)     при печати в Матричном или Растровом режиме
                              = (P x PS) + (1.75 – PS)     при печати в Векторном режиме
где:
    P               = кол-во игл в ряду
    PS            = расстояние между иглами в ряду
    R               = количество рядов игл
    RS             = расстояние между рядами игл
    44,45мм    = max ход по оси X

Рекламный проспект

Техническое описание

ВИДЕО: ТМM7200





Маркировочные головки для клеймения изделий до 1000С могут включать следующее:

  • многоигольный исполнительный механизм для минимального цикла маркировки
  • стальные жаропрочные иглы и картридж
  • удлиненные рукоятки для удаления оператора от горячего металла
  • защитный кожух головки, включающий модуль воздушного охлаждения с термостатом
  • защитный кожух контроллера с модулем кондиционирования
  • удлиненный кабель управления



Качественная ударно-точечная маркировка производится при помощи небольших игл. Наша компания «ДПМ-Систем» готова предоставить Вам ударно-точечные маркираторы по привлекательной цене, чтобы вы могли выполнить маркировку ваших товаров.

Вся наша продукция производится на американских заводах, где тщательно проверяются все этапы изготовления. Благодаря качественным материалам, маркировка получается четкой и хорошо видной. Мы также можем предложить Вам выгодную цену на инструмент, которая будет сопоставима с ценой на отечественный маркиратор.

Одним из достоинств ударно-точечного типа маркировки является высокая скорость работы и отсутствие необходимости в расходных материалах. Кроме того, такой маркировочный инструмент стоит относительно недорого по сравнению с другим оборудованием для маркировования.




Почему стоит выбрать именно нас:

  • Широкий выбор маркировочного инструмента,
  • Высокое качество ударно-точечной маркировки,
  • Продукция от надежного производителя,
  • Приемлемые цены на товар,
  • Профессиональная консультация по выбранным моделям маркираторов.

С помощью нашего инструмента Вы сможете наносить маркировку на любую поверхность. Это особенно важно на производстве труб и других конструкций из металла. Такое маркирование обладает высокой стойкостью и долго сохраняет свой первоначальный вид. Если Вам нужно оборудование для штамповки, мы готовы предложить Вам отличные инструменты, которые также работают со многими видами материалов.

Если Вам необходима ударно-точечная маркировка для производства, позвоните в компанию «ДПМ-Систем» по номеру +7 (495) 256-03-90. Сотрудники нашей фирмы расскажут о том, какие модели маркировочного оборудования мы предоставляем, а также примут Ваш заказ.




При поставке маркировочного оборудования на базе промышленного контроллера ТМС470 или ТМС420 мы можем предложить разработку специального программного обеспечения для автоматической загрузки данных на печать в контроллер из базы данных (файла), выгрузки промаркированных данных в базу данных (файл), запроса состояния контроллера, автоматичекой подгрузки нужного шаблона, старта печати и других команд.

Программа будет иметь удобный и понятный интерфейс и устанавливаться на ПК клиента, подключенный к контроллеру ТМС470 или ТМС420 через порт RS232.

 Срок изготовления – в течение 7-10 дней

Возможна адаптация программы под любую индивиудальную задачу!



ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММЫ -



dpm-system.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
