Котел газовый АТЕМ Житомир-М АОГВ-12 СН | Котлы АТЕМ Житомир
Паспорт (инструкция) на котел парапетный Житомир-М АОГВ-12 СН.pdf
Житомир-М АОГВ-12 СН (АОГВ-12СН или АОГВ-12,5 СН) — парапетный, одноконтурный отопительный газовый котел, отапливаемая площадь — 125 м2, мощность — 12,5 кВт, расход газа — 1,4 м3/час, автоматика «EUROSIT», размеры (ВхШхГ) — 641х420х353 мм.
КОТЛЫ АТЕМ — это лучшие отечественные котлы, которые руководствуются тремя основными принципами: 1) долговечность, 2) максимальная эффективность, 3) высокое качество
Модель | АОГВ-12СН |
---|---|
Газовая автоматика | 630 EUROSIT |
Вид топлива | Природный газ |
Эффективность сгорания топлива (КПД),%, не менее | 90 |
Номинальная тепловая мощность, кВт | 12,5 |
Отапливаемая площадь, м², до | 125 |
Максимальный расход газа , м³ / ч | 1,4 |
Максимальная температура воды на выходе из котла, не более, °С | 90 |
Рекомендуемая температура теплоносителя, °С | 60-80 |
Рабочее давление теплоносителя, не более, МПа | 0,15 |
Максимальное давление теплоносителя, не более, МПа | 0,2 |
Максимальное давление в контуре водонагрева, МПа | 0,6 |
Объем воды в котле, л, не более | 14 |
Патрубки подключения к системе отопления, резьба, G” | 1 1/2” |
Патрубки подключения к системе газоснабжения, резьба, G” | 1/2” |

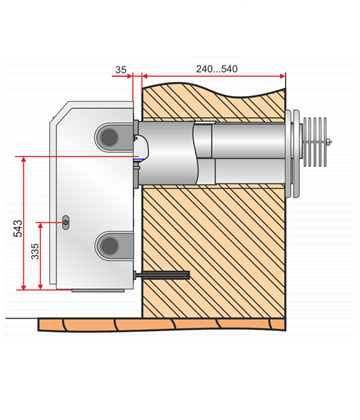

Диаметр внешней трубы дымовоздушного блока, мм | 230 |
Минимальная толщина наружной стены помещения, мм | 240 |
Максимальная толщина наружной стены помещения, мм | 540 |
Масса, кг, нетто, ± 10 % | 55 |
Масса, кг, брутто, ± 10 % | 57 |
Габаритные размеры, ВхШхГ, мм | 641х420х353 |
1. Малое количество теплоносителя (воды) в котле
Для эффективной и экономичной работы котла, количество воды в нем должно быть минимальным! Из-за конструкции жарогарных труб прямоугольного сечения получилось минимизировать объем воды в котле.
Для примера, если в котле 25 л воды и суммарное количество воды в системе 75 л — на её нагрев до 80 oС необходимо 0,63 м3газа. Если же объем котла 12 л, то на нагрев системы необходимо уже 0,52 мЗ газа, что почти на 20% меньше!
Высоких показателей КПД — 92%, мы добились за счет реализации следующих принципов:
— максимальное соотношение площади теплообмена к малому объему воды в котле позволяет ускорить теплообмен.
— использование уникальных турбулизаторов, благодаря которым горячие газы проходят максимальный путь в котле, отдавая всё тепло.
3. Антисажная система
Теплопроводимость сажи в 400 раз ниже, чем теплопроводимость стали. То есть, условно, слоя сажи в 0,01 мм (меньше толщины волоса) достаточно для того, чтобы теплообмен упал в 2 раза! Годовое же сажеотложение превращает котел из отопительного прибора в средство для бесполезного сжигания газа, и ни про какой КПД речь уже не может идти.

Турбулизаторы котла «Атем» построены таким образом, что вся сажа оседает на них, а не на стенках котла. При обслуживании котла, турбулизаторы можно легко вынуть и почистить.
4. Контроль качества
После любой технологической операции каждый котел и его элементы проходят 100% контроль качества, а именно:
- входной контроль материалов;
- испытание газового коллектора на герметичность;
- испытание горелки на отсутствие утечки газа;
- испытание теплообменника при давлении, втрое превышающем рабочее давление;
- испытание второго контура под давлением 9 атм.
- настройка газового клапана и испытание его соединений на отсутствие утечек газа;
- испытание собранного газогорелочного устройства (автоматика и горелки в сборе) на работоспособность;
- огневые испытания — каждый котел устанавливается на стенд, подсоединяется к системе отопления, выводится на рабочий режим (80-90 oС) и в этом режиме проверяются все системы безопасности котла;
- испытание работы котла при повышенном давлении и температуре 80 oС.
5. Эффект коврового пламени
В производстве котлов мы применяем секционные и трубные горелки компании POLIDORO, которая является одной из лучших компаний в Европе, по производству газовых горелок.
Такие горелки позволяют получить равномерное распределение пламени в топке (ковровое пламя), за счет чего вода в котле нагревается быстрее, уменьшается инертность котла, возростает КПД, и соответственно уменьшается расход газа.
6. Система запуска котла «АТЕМ-СТАРТ»
Обеспечивает легкий запуск и стабильную работу котла при некачественном дымоходе, больших холодах, слабой тяге, явлении инверсии!
Данная система позволяет временно увеличить температуру исходящих газов (до 200 oС), благодаря чему, они легко пробивают “воздушную пробку» и пуск котла проходит без каких либо проблем!
7. Защита от коррозии
Все котлы “АТЕМ» покрываются специальным составом на основе кремний-органических лаков, алюминия и пентафалевой эмали, который имеет повышенную стойкость к коррозии и высокой температуре.

8. Усиленная конструкция
Цельносварная конструкция между нижней решеткой теплообменника и корпусом котла позволяет значительно увеличить надежность и долговечность работы котла.
Котел газовый АТЕМ Житомир-М АОГВ-7 СН | Котлы АТЕМ Житомир
Паспорт (инструкция) на котел парапетный Житомир-М АОГВ-7 СН.pdf
Житомир-М АОГВ-7 СН
КОТЛЫ АТЕМ — это лучшие отечественные котлы, которые руководствуются тремя основными принципами: 1) долговечность, 2) максимальная эффективность, 3) высокое качество
Модель | АОГВ-7СН |
---|---|
Газовая автоматика | 630 EUROSIT |
Вид топлива | Природный газ |
Эффективность сгорания топлива (КПД),%, не менее | 90 |
Номинальная тепловая мощность, кВт | 7 |
Отапливаемая площадь, м², до | 70 |
Максимальный расход газа , м³ / ч | 0,78 |
Максимальная температура воды на выходе из котла, не более, °С | 90 |
Рекомендуемая температура теплоносителя, °С | 60-80 |
Рабочее давление теплоносителя, не более, МПа | 0,15 |
Максимальное давление теплоносителя, не более, МПа | 0,2 |
Максимальное давление в контуре водонагрева, МПа | 0,6 |
Объем воды в котле, л, не более | 10 |
Патрубки подключения к системе отопления, резьба, G” | 1 1/2” |
Патрубки подключения к системе газоснабжения, резьба, G” | 1/2” |
Диаметр внешней трубы дымовоздушного блока, мм | 164 |
Минимальная толщина наружной стены помещения, мм | 240 |
Максимальная толщина наружной стены помещения, мм | 540 |
Масса, кг, нетто, ± 10 % | 39 |
Масса, кг, брутто, ± 10 % | 40 |
Габаритные размеры, ВхШхГ, мм | 641х275х343 |
1. Малое количество теплоносителя (воды) в котле
Для эффективной и экономичной работы котла, количество воды в нем должно быть минимальным! Из-за конструкции жарогарных труб прямоугольного сечения получилось минимизировать объем воды в котле.
Для примера, если в котле 25 л воды и суммарное количество воды в системе 75 л — на её нагрев до 80 oС необходимо 0,63 м3газа. Если же объем котла 12 л, то на нагрев системы необходимо уже 0,52 мЗ газа, что почти на 20% меньше!
Высоких показателей КПД — 92%, мы добились за счет реализации следующих принципов:
— максимальное соотношение площади теплообмена к малому объему воды в котле позволяет ускорить теплообмен.
— использование уникальных турбулизаторов, благодаря которым горячие газы проходят максимальный путь в котле, отдавая всё тепло.
3. Антисажная система
Теплопроводимость сажи в 400 раз ниже, чем теплопроводимость стали. То есть, условно, слоя сажи в 0,01 мм (меньше толщины волоса) достаточно для того, чтобы теплообмен упал в 2 раза! Годовое же сажеотложение превращает котел из отопительного прибора в средство для бесполезного сжигания газа, и ни про какой КПД речь уже не может идти.

Турбулизаторы котла «Атем» построены таким образом, что вся сажа оседает на них, а не на стенках котла. При обслуживании котла, турбулизаторы можно легко вынуть и почистить.
После любой технологической операции каждый котел и его элементы проходят 100% контроль качества, а именно:
- входной контроль материалов;
- испытание газового коллектора на герметичность;
- испытание горелки на отсутствие утечки газа;
- испытание теплообменника при давлении, втрое превышающем рабочее давление;
- испытание второго контура под давлением 9 атм.
- настройка газового клапана и испытание его соединений на отсутствие утечек газа;
- испытание собранного газогорелочного устройства (автоматика и горелки в сборе) на работоспособность;
- огневые испытания — каждый котел устанавливается на стенд, подсоединяется к системе отопления, выводится на рабочий режим (80-90 oС) и в этом режиме проверяются все системы безопасности котла;
- испытание работы котла при повышенном давлении и температуре 80 oС.
5. Эффект коврового пламени
В производстве котлов мы применяем секционные и трубные горелки компании POLIDORO, которая является одной из лучших компаний в Европе, по производству газовых горелок.
Такие горелки позволяют получить равномерное распределение пламени в топке (ковровое пламя), за счет чего вода в котле нагревается быстрее, уменьшается инертность котла, возростает КПД, и соответственно уменьшается расход газа.
6. Система запуска котла «АТЕМ-СТАРТ»
Обеспечивает легкий запуск и стабильную работу котла при некачественном дымоходе, больших холодах, слабой тяге, явлении инверсии!
Данная система позволяет временно увеличить температуру исходящих газов (до 200 oС), благодаря чему, они легко пробивают “воздушную пробку» и пуск котла проходит без каких либо проблем!
Спустя 5-7 минут после запуска котла, заслонку системы необходимо закрыть, вернув котел в рабочий режим.
7. Защита от коррозии
Все котлы “АТЕМ» покрываются специальным составом на основе кремний-органических лаков, алюминия и пентафалевой эмали, который имеет повышенную стойкость к коррозии и высокой температуре. Применение данного состава позволило еще больше увеличить срок службы котла и защитить его от воздействия внешних факторов.
8. Усиленная конструкция
Цельносварная конструкция между нижней решеткой теплообменника и корпусом котла позволяет значительно увеличить надежность и долговечность работы котла.
