Газовые котлы АОГВ-11.6-3 Ростов: принцип работы, автоматика, инструкция

В наше время все больше и больше имеют распространение современные импортные газовые котлы. Однако, стоимость их достаточно высока, и для того, что бы они корректно работали, порой необходимо переделывать всю отопительную систему в частном доме.

Заменить старые радиаторы на новые алюминиевые, разводку из стальных труб на трубы из полипропилена, поменять расширительный бак на мембранный, установить циркуляционный насос и т.д. Не всех это устраивает, а у многих, элементарно нет средств на замену котла и системы АГВ отопления.

Котлы АОГВ-11,6-3 производства «Ростовгазоаппарат» г. Ростов когда-то были очень популярны, ввиду неплохих отзывах, своей дешевизны и дешевизны запчастей, простоты конструкции и устройства, да, и выбор напольных газовых котлов был тогда небольшой.

Однако, и по сегодняшний день в тысячах домов применяется ростовский котел АОГВ. Разберем детально эти котлы, рассмотрим основные технические характеристики, принцип работы, возникающие неисправности и составим инструкцию для пользователя.

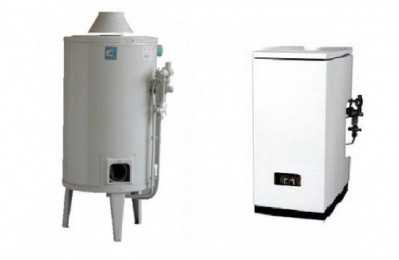

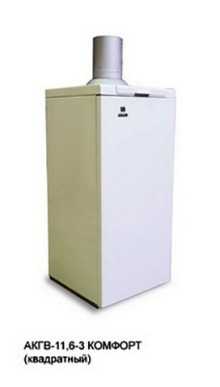

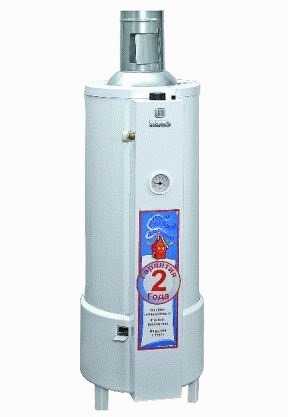

Круглый и прямоугольный тип котлов АОГВ-11,6-3 Ростов

Такой тип газовых напольных котлов предназначен для отопления домов площадью до 300 квадратных метров. Котлы АОГВ Ростов имеют несколько модификаций:

— одноконтурные АОГВ (только для отопления)

— двухконтурные АКГВ (отопление и горячее водоснабжение)

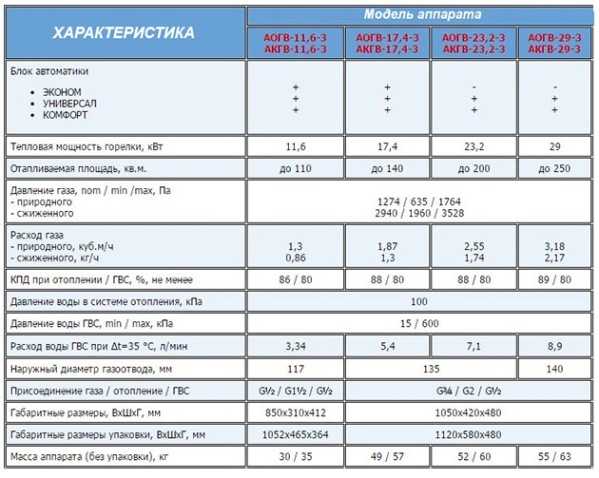

Также они подразделяются по тепловой мощности. Чаще встречаются модели с маркировкой АОГВ-11,6 и АОГВ-17,4 мощностью 11 кВт и 17кВт соответственно. Они применяются для обогрева помещений до 150 кв. метров. Для отопления дома площадью до 250-300 метров используются газовые котлы АОГВ-23 или АОГВ-29. Ростовские напольные газовые аппараты выпускаются в круглом и прямоугольном исполнении.

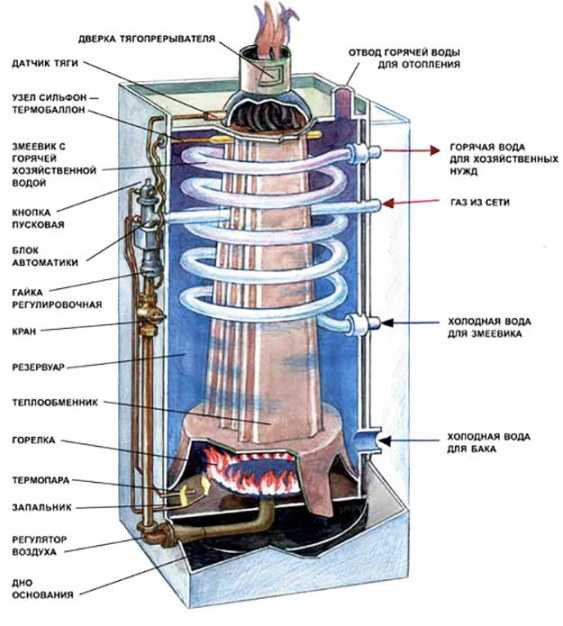

Устройство напольного котла АОГВ-11.6-3

Ростовский газовый котел состоит из кожуха, стального трубчатого теплообменника, газовой горелки и автоматики, включающую в себя терморегулятор, магнитный клапан, термопару, запальник и датчик тяги. Также в комплект входит газовый кран для подачи и перекрытия газа и зонт-обтекатель.

Круглый и прямоугольный тип котлов АОГВ-11,6-3 Ростов

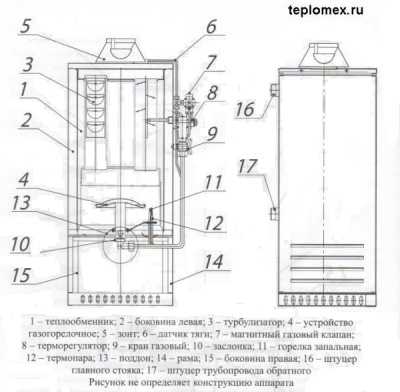

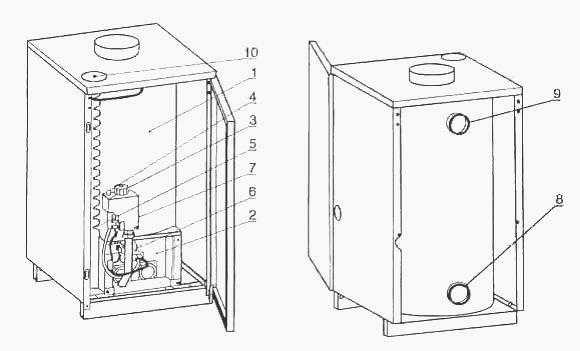

Устройство газовых котлов АОГВ и АКГВ прямоугольной формы мало чем отличается от круглых,это видно и по схемам.

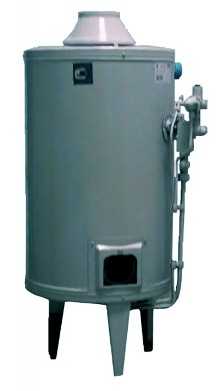

Устройство котла АОГВ-11,6-3 круглой формы

В двухконтурных моделях АКГВ к теплообменнику подведен дополнительный контур для горячей хозяйственной воды. Важно заметить, что второй контур для ГВС можно использовать только вместе с отопительным контуром.

Таким образом, если летом вам понадобится горячая вода, придется включать отопление. Но это является недостатком большинства отечественных напольных газовых котлов. В таком случае, на помощь придет, установленная газовая колонка или электрический водонагреватель.

Принцип работы газового котла АОГВ

Строение, внешний вид и принцип работы ростовского напольного котла очень напоминает котлы АОГВ-11.6-3 Жуковский. Для обеспечения нагрева теплоносителя и автоматического регулирования и безопасности работы используются следующие элементы:

1. Магнитный клапан, предназначенный для приостановки подачи газа к основной горелке и запальнику, если он погас, а также принимает сигнал от датчика тяги, в случае ее полного или частичного отсутствия.

2. Терморегулятор имеет два положения(вкл./выкл). Предназначен для автоматического поддерживания заданной температуры теплоносителя в трубчатом теплообменнике, посредством передачи сигнала на газовую горелку. Температура выставляется при помощи ручки в диапазоне от 50 до 90 градусов.

3. Датчик тяги срабатывает при отсутствии тяги в дымовом канале. Перадавая сигнал на запальник, магнитный клапан прекращает подачу газа к запальнику и основной горелке.

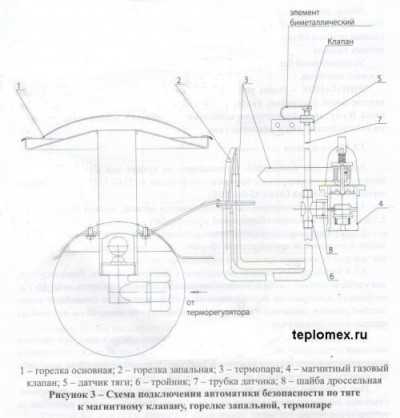

Автоматика котла АОГВ

Подключение и настройка котла АОГВ

Газовые котлы АОГВ-11.6-3 и 17,4 г. Ростов для подключения теплоносителя имеют на боковой стороне два штуцера с наружными резьбами, диаметром 1 1/2 дюйма или 40 мм. У котлов АОГВ-23 и 29, этот диаметр равен 50 мм или 2 дюйма.

У двухконтурных моделей, на той же стороне расположены два вывода под горячую воду, диаметром 15 мм или 1/2 дюйма.

Газ подключается при помощи специальной гибкой газовой гофрированной подводки (шланга), выполненной из нержавейки. Шланг вкручивается в тройник, к которому закреплены терморегулятор и магнитный клапан.

Когда все правильно подсоединено, система запитана водой, открываете газовый кран. При помощи ручки терморегулятора выставляете необходимую температуру воды.

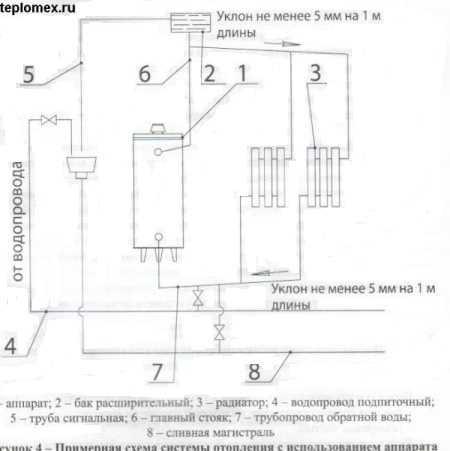

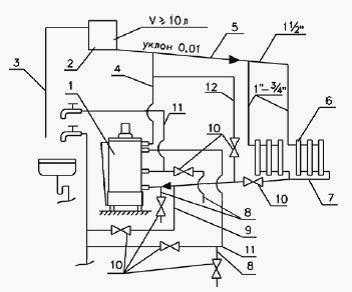

Схема обвязки и подключения котла типа АОГВ

Схема обвязки котла АОГВ

Преимущества котлов АОГВ Ростов

— простота конструкции
— недорогие запчасти
— несложный монтаж и работа при замене запчастей
— возможность использования в старых открытых системах отопления
— совместим со стальными трубами и чугунными радиаторами
— невысокая цена аппарата

Недостатки котлов АОГВ

— устаревшая конструкция аппарата

— периодические неисправности в работе автоматики: не горит запальник, не работает кнопка на клапане или термопара, котел часто отключается и т.д.

— с каждым годом всё трудней найти запчасти, ввиду появления на рынке более современных моделей отопительных напольных газовых котлов

Смотрите видео:

Читайте также:

teplomex.ru

Обзор газового котла АОГВ-11,6-3 Эконом

__________________________________________________________________________

Обзор газового котла АОГВ-11,6-3 Эконом


Котел отопительный газовый бытовой с водяным контуром АОГВ-11,6-3 Эконом предназначен для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО).

Аппарат работает на природном и сжиженном газах. Завод – изготовитель поставляет аппараты с форсунками под природный газ. Для работы на сжиженном газе необходимо произвести замену форсунок для природного газа на форсунки для сжиженного.

Данные агрегаты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа. Давление в системе отопления в рабочем состоянии (при температуре воды в системе отопления 60 – 80 °С) должно быть не более 1,5 кгс/см2.

На стояке (выходной трубе) должен быть установлен предохранительный клапан, отрегулированный на срабатывание при давлении в системе отопления 1,8 ± 0,1 кгс/см2. Для контроля давления в системе отопления должен быть установлен манометр с пределом измерения 0, 4 кг/см2.

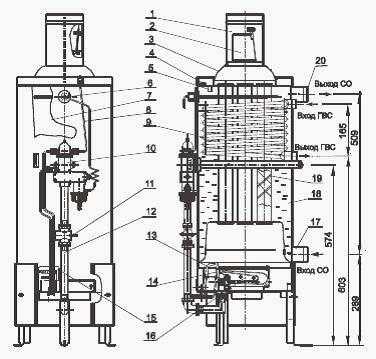

Рис. 1. Котел отопительный газовый АОГВ-11,6 бытовой Эконом

1. Тягопрерыватель; 2. Дверца тягопрерывателя; 3. Кожух; 4. Датчик тяги; 5. Патрубок для установки термометра; 6. Термобаллон блока автоматики; 7. Дверка; 8. Кабель датчика тяги; 9. Змеевик; 10. Блок автоматики; 11. Кран газовый; 12. Газовод; 13. Запальник; 14. Термопара; 15. Щиток; 16. Горелка; 17.
Труба подвода воды из СО; 18. Бак-теплообменник; 19. Турбулятор; 20. Труба отвода воды в СО.

Аппарат выполнен в виде напольного шкафа цилиндрической формы, лицевая сторона которого закрыта дверкой, обеспечивающей доступ для запуска аппарата в работу и регулирования режимов отопления.

Рис. 2. Блок автоматики котла АОГВ-11,6

1. Гайка накидная термопары; 2. Кнопка пусковая; 3. Гайка накидная датчика тяги; 4. Шайба уплотнительная; 5. Шток; 6. Гайка регулировочная; 7. Втулка;

8. Гайка; 9. Винт.

Блок автоматики представляет собой электромеханическое устройство и состоит из корпуса блока, внутри которого находятся клапаны и система рычагов,
электромагнита, и служит для подачи газа к запальнику и горелке, регулирования температуры воды и автоматического отключения подачи газа при:

- угасании запальника.

- падении давления газа в сети ниже допустимого или прекращении подачи газа;

- отсутствии тяги в дымоходе.

Тягопрерыватель 1 (Рис.1) предназначен для автоматической стабилизации величины разрежения в топке аппарата, т.е. уменьшения влияния колебания величины разрежения в дымоходе на тягу в топке аппарата. Для успешной работы дверца тягопрерывателя 2 должна легко вращаться на оси.

Автоматика газового котла АОГВ-11,6 регулирования температуры воды состоит из узла сильфон-термобаллон 6, установленного внутри бака аппарата и системы рычагов с клапаном, расположенных в блоке автоматики.

На корпусе блока закреплена гайка регулировочная 6 (Рис.2), вращая которую можно настраивать автоматику на температуру от 50 °С до 90 °С. Эта перемена температуры вызывается перемещением сильфона вместе со штоком 5 вверх (вниз) при вращении гайки регулировочной.

После нагрева воды до температуры, соответствующей настройке, подача газа к горелке автоматически уменьшается, и она переходит на режим “малый огонь”.

При понижении температуры воды в аппарате (не более 15 °С) в результате отбора тепла при отоплении или отбора горячей воды, автоматически увеличивается подача газа в горелку. Температура горячей воды в системе горячего водоснабжения при ее заборе не должна превышать 60 °С.

Автоматика по тяге состоит из датчика тяги 4 (Рис.1), укрепленного на крышке бака и кабеля 8, соединяющего датчик тяги с коробкой магнитной.

Рис.3. Запальное устройство котла АОГВ-11,6

1. Термопара; 2. Запальник

Устройство запальное (Рис.3) предназначено для крепления запальника, термопары и розжига основной горелки. Пламя запальника должно омывать конец термопары.

Безопасность работы газового котла АОГВ-11,6 обеспечивается автоматикой, срабатывание которой происходит при:

- угасании пламени на запальнике;

- отсутствии тяги в дымоходе;

- прекращении подачи газа или падении давления газа ниже нижнего значения.

В этом случае автоматически прекращается подача газа к запальнику и основной горелке.

Подготовка котла АОГВ-11,6 к работе

Помещение, где устанавливается котел АОГВ-11,6, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка и соответствовать требованиям по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или
блокированных жилых домов.

Установка котельного агрегата в жилом здании допускается только при наличии дымохода с отводом в него продуктов сгорания от аппарата. Дымоход должен соответствовать всем требованиям.

Канал дымохода должен иметь "живое" сечение не менее диаметра присоединительного газоотводящего устройства аппарата, быть строго вертикальным, гладким, ровным, без поворотов и сужений.

Наружная поверхность дымохода, расположенная выше кровли, должна быть оштукатурена цементным раствором. Часть дымохода, расположенная на чердаке, должна быть оштукатурена и теплоизолирована.

Ниже места присоединения к дымоходу соединительной трубы от аппарата в дымоходе должен оставаться "карман", глубиной не менее 25 см с люком для чистки. Для обеспечения оптимального рабочего разряжения в дымоходе рекомендуем выполнять высоту дымохода не менее 5 метров.

Присоединение котла АОГВ-11,6 к дымоходу должно выполняться трубами из кровельной стали. Диаметр труб должен быть не менее диаметра тягопрерывателя аппарата. Трубы должны плотно без зазоров вдвигаться одна в другую по ходу продуктов сгорания не менее чем на 0,5 диаметра трубы.

Вертикальный участок дымоотводящей трубы, расположенный непосредственно над тягопрерывателем, должен иметь возможно большую длину, но не менее 0,5 м.

Прокладка соединительных труб через жилые комнаты запрещается. Необходимо, по возможности, избегать большой длины горизонтальных участков дымоотводящей трубы.

Суммарная длина горизонтальных участков соединительных труб должна быть не более 3-х м. (В существующих домах допускается длина не более 6-ти м).

Уклон трубы в сторону газового прибора должен быть не менее 0,01. Не следует делать радиусы закругления менее диаметра трубы.

Газовый котел АОГВ-11,6 устанавливается у несгораемых стен на расстоянии не менее 15 см от стены. Если аппарат устанавливают у трудносгораемой стены, ее поверхность должна быть изолирована стальным листом по листу асбеста толщиной 5 мм, выступающим на 10 см за габариты корпуса.

Перед агрегатом должен быть проход шириной 1 м. При установке аппарата на деревянном полу, пол должен быть изолирован стальным листом по листу асбеста толщиной 5 мм. Изоляция должна выступать за габариты корпуса на 10 см.

Для улучшения условий циркуляции воды в отопительной системе предпочтительна установка котла как можно ниже уровня нагревательных приборов (радиаторов). Бачок расширительный располагается в самой высокой точке системы. Система отопления должна быть с верхней разводкой.

Поверхность нагревательных приборов определяется расчетом. Во избежание получения большого гидравлического сопротивления системы занижать диаметры трубопроводов не рекомендуется.

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani - Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант - ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Устройство и сервис стального газового котла АОГВ-23

__________________________________________________________________________

Устройство и сервис стального газового котла АОГВ-23


Газовые котлы стальные отопительные типа АОГВ-23,2 Газовик предназначены для отопления квартир, жилых домов, коттеджей, зданий административно-бытового назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией.

Котлы работают на природном газе ГОСТ 5542-96 и поставляются в собранном виде с газогорелочным устройством.

Газовый стальной котел АОГВ-23,2 представляет собой сварную конструкцию, образующую по всему периметру водяную рубашку, окаймляющую топочную камеру. В нижней части котла, в проеме топочной камеры, установлено газогорелочное устройство с органами управления.

В верхней части прибора находится газоотводящий патрубок для удаления продуктов сгорания из топки. На задней поверхности аппарата расположены резьбовые патрубки, предназначенные для подключения аппарата к системе отопления.

Регулирование и поддержание заданной температуры обеспечивается терморегулятором, модулирующим пламя основной горелки, снабженным ручкой с делениями, которая установлена на передней панели горелки.

После подключения агрегата к системе газоснабжения и заполнения теплоносителем отопительной системы, работники специализированного сервисного центра или местного управления газового хозяйства должны отрегулировать и проверить на срабатывание автоматику безопасности и регулировку температурных режимов, а также проверить герметичность всех резьбовых соединений на газопроводе и до него.

Перед розжигом газовой горелки проверить наличие тяги. При отсутствии тяги зажигать газогорелочное устройство запрещается.

Технические характеристики стального газового котла АОГВ-23,2

Номинальная тепловая мощность, кВт - 23,2

Коэффициент полезного действия, %, не менее - 87

Средний расход газа, м3/час - 1,2

Температура продуктов сгорания, не менее, С - 110

Наружный диаметр газоотводящего патрубка, мм - 140

Диапазон разрежения, при котором обеспечивается устойчивая работа аппарата, Па - 3-29

Номинальное давление газа, Па - 1274

Диаметр присоединительных патрубков - 2 "

Расстояние между центрами присоединительных патрубков, мм - 712

Диаметр подключения газа - ¾ "

Рабочее давление воды, МПа, не более - 0,15

Максимальная температура воды на выходе из аппарата, С - 90

Габаритные размеры, мм – высота х ширина х глубина - 928х451х566

Масса, не более - 67

Порядок работы котла АОГВ-23,2



Рис.1. Котел АОГВ-23,2 на основе «630 eurosit» и инжекционной горелки

1. Котел, 2. Газогорелочное устройство, 3. Кнопка включения/выключения, 4. Пьезорозжиг, 5. Трубка терморегулятора, 6. Смотровое окно, 7. Штуцер подключения газа, 8. Вход отопительной воды, 9. Выход отопительной воды, 10. Указатель температуры.

- Открыть газовый клапан на подводящем газопроводе.

- Начальное положение круглой рукоятки управления 3 (рис. 1) в позиции «выключено». Повернуть рукоятку управления 3 против часовой стрелки в позицию розжига.

- Нажать рукоятку управления до упора и, не отпуская ее в течение 10-60 секунд, нажать кнопку пьезовоспламенителя 4 до появления пламени на пилотной горелке.

- После розжига запальной горелки рукоятку управления необходимо удерживать нажатой 60 секунд, затем плавно отпустить.

- Если пламя погаснет – повторить розжиг не ранее, чем через 1 минуту (или после самопроизвольного щелчка внутри автоматики) увеличивая время нажатия рукоятки управления 3.

- Для включения основной газовой горелки котла АОГВ-23,2 повернуть рукоятку управления 3 против часовой стрелки до позиции 1-7. Максимальная температура 80 С теплоносителя соответствует цифре 7 на рукоятке управления.

- Для отключения основной газовой горелки повернуть рукоятку управления 3 по часовой стрелке до позиции розжига. При этом на пилотной горелке будет удерживаться пламя.

- Для полного отключения подачи газа на пилотную горелку повернуть рукоятку управления по часовой стрелке в позицию «выключено».

Монтаж и техническое обслуживание стального газового котла АОГВ-23,2

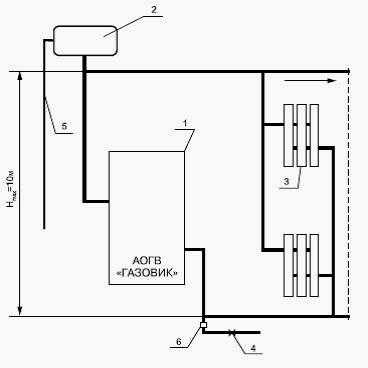

Рис 2. Схема монтажа системы отопления

1. Аппарат, 2. Расширительный бачок, 3. Радиатор отопления, 4. Кран для слива и заполнения отопительной системы, 5. Сигнальная труба, 6. Сбросной предохранительный клапан.

Рекомендации по монтажу и техобслуживанию котла АОГВ-23:

Объем помещения, в котором устанавливается котел, должен быть не менее 8 м3.

Расстояние между облицовкой агрегата и стенами должно быть не менее:

– 150 мм сзади;
– 100 мм справа и слева;
– 1000 мм спереди.

В помещении, в котором устанавливается аппарат, необходимо предусмотреть естественную вентиляцию.

При монтаже котла АОГВ-23,2 к отопительной сети необходимо на пол уложить лист негорючего теплоизолирующего материала, сверху – лист железа, на него установить агрегат.

Соединения прибора с системой отопления и газовой магистралью должны быть резьбовыми, позволяющими в случае необходимости отсоединять аппарат.

Если котел устанавливается взамен старого, необходимо обязательно промыть трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осадка.

При невыполнении данных требований продукты отложений (ржавчина, осадок) переносятся в прибор, что значительно усложняет циркуляцию теплоносителя и снижает теплоотдачу.

В данном случае претензии относительно температурных показателей теплоносителя при работе аппарата заводом-изготовителем не принимаются.

При повышенных теплозатратах помещения (толщина внешних стен дома, цельность окон и дверей, разводка труб системы отопления в мансардах, чердаках, которые не утеплены, превышение его площади или значительном превышении емкости теплоносителя – количество радиаторов, труб) от установленных стандартами, температура теплоносителя может не достигать 80 С, что не означает брак аппарата.

Средние расчетные показатели количества теплоносителя в системе отопления: Количество радиаторов и объем теплоносителя определяется проектом на систему отопления.

При монтаже котла АОГВ-23 обязательно установите сбросной предохранительный клапан на 1,5-1,7 кгс/см2 на расстоянии не более 150 мм от места присоединения вентиля для заполнения системы отопления.

Расширительный бачок устанавливается в верхней точке главного стояка, желательно в отапливаемом помещении. Запрещается устанавливать вентиль на сигнальной трубе (рис. 2).

Горизонтальные участки трубопроводов системы отопления необходимо выполнять с уклоном не менее 10 мм на 1 м в сторону отопительных радиаторов и от них к аппарату.

Это делается с целью обеспечения свободного выхода воздуха при заполнении системы водой и исключает возникновение воздушных пробок.

Трубопроводы, отопительные радиаторы и места их соединений должны быть герметичными, подтеки воды не допускаются.

Не сливайте воду из котла АОГВ-23 и системы отопления в неотопительный период, т. к. это приводит к ускоренному корродированию и преждевременному выходу агрегата из строя. Добавляйте воду в расширительный бачок по мере ее испарения.

Для исключения засорения (загрязнения) аппарата и отопительной системы на обратном трубопроводе перед аппаратом рекомендуется установить шлакоотделитель (шлакосбросник, грязесбросник) и производить его периодическую чистку.

Наблюдение за работой прибора возлагается на владельца, который обязан содержать его в чистоте и исправном состоянии, своевременно производить проверку и чистку дымохода.

Ежегодный профилактический осмотр, обслуживание и ремонт котла должны производить только квалифицированные работники местного управления газового хозяйства или организация, обслуживающая бытовые газовые приборы.

Запрещается эксплуатация при заполнении отопительной системы этиленсодержащей жидкостью. Жесткость воды для заполнения системы отопления и горячего водоснабжения не должна превышать 5 ммоль экв/л.

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani - Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант - ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Отопление и газовые котлы АГВ: характеристики, установка АОГВ

Во времена существования СССР АГВ отопление считалось самым популярным вариантом обогрева частного жилья, а подчас и единственным. Тогда газификация охватила значительную часть страны и благодаря этому население получило возможность отказаться от печного отопления в пользу природного газа. В первое время в качестве источников тепла для частных домов использовались только газовые котлы АГВ, других вариантов не было. Несмотря на то что впоследствии выбор оборудования значительно расширился, эти агрегаты сохраняли свою популярность, присутствуют они на рынке и ныне. В данной статье мы разберем, какие особенности присущи этим аппаратам.

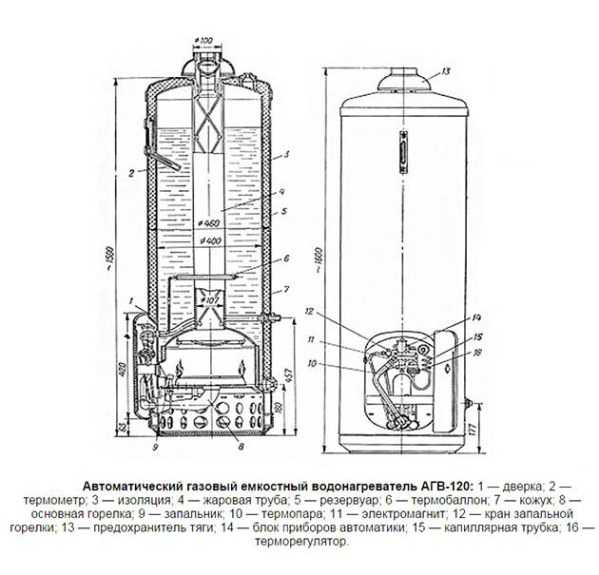

Конструкция АГВ

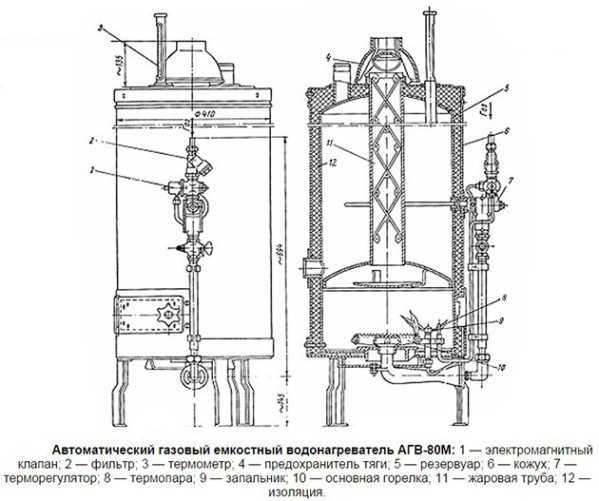

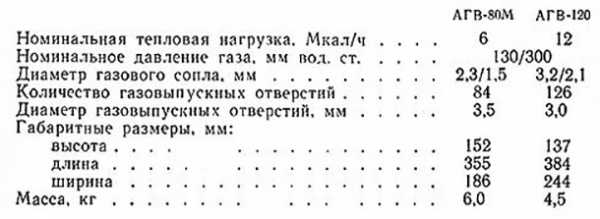

Принцип, по которому функционирует самая распространенная модель тех времен — газовый котел АГВ 80, очень напоминает своей простотой обычный чайник с водой, поставленный на газовую плиту. Примитивная горелка круглой формы устанавливалась под устьем одной вертикальной стальной трубы, заканчивающейся сверху дымоходным патрубком.

Никаких медных или стальных теплообменников на 80-й модели и более мощном АГВ 120 не было и в помине, единственная жаровая труба была погружена в цилиндрический бак с водой, как показано на схеме:

Для замедления скорости уходящих газов внутрь трубы помещен турбулизатор, благодаря чему КПД установки немного повышался. Как видно из схемы, аппарат оснащался автоматикой, перекрывающей подачу газа на основную горелку при снижении его давления либо нагреве воды до определенной температуры. Более мощные котлы АГВ 120 в целом имели такое же исполнение, это видно на рисунке:

Здесь мощность горелки и размеры агрегата больше, кроме того, датчиком температуры здесь служит не обычная трубка из латуни с инварным стержнем, а термобаллон. Расширяющийся в нем керосин через капиллярную трубку воздействовал на механизм газового клапана, закрывая его при необходимости. Общие технические характеристики котла АГВ 80 и 120 отражены в таблице:

Современные котлы АГВ (в расшифровке – автоматический газовый водонагреватель) конечно же, имеют более надежную и эффективную конструкцию. Жаровая труба теперь разделена на несколько секций с турбулизаторами в каждой, а для приготовления воды на нужды ГВС в водяной рубашке аппарата устанавливается змеевик. Подробности хорошо видны на схеме:

Газовый клапан, терморегулятор для котла и весь комплект автоматики – тоже современный. В бюджетных модификациях ставятся приборы российского производства, а в более дорогих – итальянского. Они предназначены для перекрывания подачи газа на основную горелку, если:

  • пропадет тяга в дымоходе, за что отвечает соответствующий датчик;
  • происходит отрыв пламени или самопроизвольное затухание горелки;
  • упало давление газа в магистрали.

Примечание. Также подача газа прекращается, когда температура теплоносителя достигает заданного значения. Одним словом, в обновленных агрегатах АГВ для частного дома все системы функционируют так же, как и в обычных газовых котлах. Разница заключается лишь в организации теплообмена.

Позитивные и негативные стороны

Ранее никто о расходе газа слишком не беспокоился, а потому аппарат удовлетворял всех: производителей – простотой в изготовлении, покупателей – дешевизной. Ныне устройство водонагревателей приведено в соответствие современным требованиям нормативных документов по безопасности и энергосбережению, КПД агрегатов составляет 86—89%. Технические характеристики котлов АОГВ, что производит Жуковский машиностроительный завод, отражены в таблице:

Примечание. Модели с российским блоком автоматики относятся к линейке «Эконом», с импортным – к сериям «Универсал» и «Комфорт». Буква «О» в аббревиатуре означает «отопительный», буква «К» — комбинированный, греющий воду для ГВС.

Теперь объективно оценим позитивные моменты отопления с помощью АГВ. Итак, предлагаемые на данный момент автономные газовые водонагреватели обладают следующими достоинствами:

низкая стоимость оборудования: это главное преимущество данных аппаратов, их цена – самая приемлемая среди всех газовых отопителей;

  • простейшая конструкция: любой газовый котел АОГВ или АКГВ несложен в управлении и обслуживании;
  • надежность;
  • компактность;
  • энергонезависимость: аппарат не требует для своей работы электричества.

Как водится, есть и негативные стороны. Под вопросом долговечность агрегата, поскольку он изготавливается не из самых лучших материалов. Возникают проблемы с работой российской автоматики на бюджетных аппаратах, а еще все без исключения газовые котлы АОГВ унаследовали недостаток своих «предков» — образование конденсата. Об этом даже гласит инструкция по эксплуатации: пока теплоноситель не прогреется до температуры 25—30 °С, на горелку будет капать конденсат, стекающий со стенок бака.

Комбинированные котлы АКГВ создают проблемы при нагреве воды на ГВС в летний период. Согласно той же инструкции, аппарат выходит в нормальный режим спустя 10 мин. после открывания крана горячей воды, что не очень удобно пользователям.

Советы по монтажу АГВ

Следует сразу уяснить, что отопление АГВ – это самый простой вид обогрева дома с использованием природного газа, в его организации нет ничего особенного или сложного. Представьте, что вы приобрели бытовой энергонезависимый газовый теплогенератор. Соответственно, при установке надо соблюдать все требования такому оборудованию, а именно:

  • необходимо обеспечить хорошую тягу для отвода продуктов горения. Нужно смонтировать по всем правилам дымоход для АОГВ высотой не менее 5 м, подключать нагреватель к вытяжным вентиляционным каналам не допускается;
  • диаметр дымохода должен быть не меньшим, чем выходной патрубок аппарата, а общая длина горизонтальных участков – не более 3 м. Внизу вертикальной части устраивается лючок для прочистки и система удаления конденсата;
  • поскольку воздух для горения отопитель берет из помещения, в нем необходимо организовать хорошую приточно-вытяжную вентиляцию;
  • проход перед агрегатом надо выдержать 1 м, расстояние до ближайшей стены – не менее 200 мм. Если она из горючего материала, то необходимо установить экран из листового асбеста или базальтового картона.

Поскольку установка АГВ в частном доме подразумевает его присоединение к сетям газоснабжения, то надо учесть, что эти работы имеют право выполнять только лицензированные фирмы с разрешения организации – поставщика услуг. При монтаже самотечной отопительной системы, не зависящей от электричества, важно выдержать уклоны 3—5 мм на 1 м трубы.

Заключение

Из-за невысоких доходов граждан и постоянного удорожания энергоносителей теплогенераторы, подобные АГВ еще долго не потеряют своей актуальности. К тому же, работая совместно с гравитационной системой отопления, они не требуют электроэнергии. Правда, для квартиры аппарат вряд ли подойдет, так как дымоходные шахты в современных домах отсутствуют, а поставить коаксиальный не позволяет конструкция.

cotlix.com

Неисправности котла АОГВ-23 ЖМЗ

___________________________________________________________________________

Неисправности жуковского котла АОГВ-23 и их устранения

Нажатием на пусковую кнопку не удается разжечь запальник, пламя на запальнике гаснет, отрывается

- Закрыт кран газовый перед аппаратом - Откройте кран газовый.

- Отверстие в форсунке запальника засорено - Прочистите отверстие проволокой O 0,3 мм.

- Давление газа ниже 635 Па (65 мм вод. ст.) - Сообщите в управление газового хозяйства.

- Наличие в помещении сильных сквозняков, приводящих к отрыву пламени на запальнике - Устраните или уменьшите сквозняки.

Отсутствует искра между электродом свечи зажигания и запальником

- Большой зазор между электродом и запальником - Отрегулируйте зазор.

- Не работает пьезорозжиг - Заменить пьезорозжиг.

При отпускании пусковой кнопки (после удержания ее не менее минуты при горящем запальнике) пламя запальника гаснет

- Окисление припоя на контактах в местах соединения электромагнита с проводом контактным, слабое прижатие штырей в гнездах - Выверните штуцер провода контактного из корпуса клапана газового магнитного, зачистите контакт надфилем до блеска (снять окисную пленку).

Вверните штуцер обратно в корпус. Снимите гнезда со штырей, слегка обожмите гнезда плоскогубцами. Установите гнезда на штыри.

Во избежание разрушения пайки контактов электромагнита и провода контактного не затягивайте сильно штуцер провода при ввинчивании его в корпус клапана газового магнитного.

- Не работает микровыключатель датчика тяги - Замените микровыключатель.

- Термопара не вырабатывает ЭДС, сгорел конец термопары (величина ЭДС термопары должна быть не менее 20 мВ) - Замените термопару.

- Пламя запальника не касается термопары - Установите (подогните) термопару так, чтобы пламя омывало конец термопары (см. рис.3).

- Вышел из строя защитный термостат - Заменить защитный термостат.

Пламя горелки и запальника гаснет. Автоматическое отключение подачи газа при работе газового котла АОГВ-23 ЖМЗ. Срабатывает датчик тяги

- Полный или частичный завал дымохода - Очистите дымоход.

- Наличие в помещении сильных сквозняков, приводящих к срыву пламени на запальнике - Устраните или уменьшите сквозняки.

- Давление упало ниже 635 Па (65 мм вод. ст.) - Сообщите в управление газового хозяйства.

- Для замера давления газа в сети отсоедините трубку запальника от штуцера корпуса клапана. Подсоедините к штуцеру измерительный прибор.

- Поверните ручку регулировочную, установив ее на 50 – 60 °С. Нажмите пусковую кнопку до упора, затем отпустите ее на 2 - 3 мм и по истечении 8 - 12 сек. снимите показания прибора.

Время срабатывания автоматики газового жуковского котла АОГВ-23 по тяге меньше 10 сек. при отсутствии тяги в дымоходе.

Время срабатывания автоматики по тяге более 60 сек. при отсутствии тяги в дымоходе.

- Не отрегулирован датчик тяги - Отрегулируйте датчик, для чего: расконтрите, выверните (или заверните) на 1-2 мм регулировочный винт и снова законтрите его. Проверьте время срабатывания. При необходимости операцию повторите.

- Время срабатывания зависит от величины зазора между регулировочным винтом и кнопкой микровыключателя. При увеличении величины зазора время срабатывания увеличивается и наоборот.

Не отключается основная горелка

- Разгерметизирован «сильфон-термобаллон» - Замените «сильфон-термобаллон»

- Терморегулятор разрегулирован - Выполните настройку терморегулятора на диапазонах срабатывания в пределах 50-90 °С.

После выключения горелка не включается длительное время. Вода в баке горячая, батареи холодные

- Нет циркуляции в системе отопления - Устраните обратные уклоны в системе отопления. Устраните воздушные "подушки" в системе отопления.

Наличие пламени на огневых отверстиях основной горелки при выключении терморегулятора

- Негерметичность клапана терморегулятора из-за наличия грязи - Снимите крышку переднюю терморегулятора. Прочистите затвор клапана и нанесите уплотняющую смазку.

Не вращается или туго вращается дверца тягопрерывателя

- Наличие грязи на оси дверцы - Удалите грязь с оси дверцы и гнезда под установку оси в корпус тягопрерывателя.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

Монтаж и техобслуживание котла АОГВ-11,6-3

__________________________________________________________________________

Монтаж и техобслуживание котла АОГВ-11,6-3

Монтаж и подсоединение газового котла АОГВ-11,6 к коммуникационным системам

Работы, производимые для монтажа котла АОГВ-11,6:

- Удалите консервационную смазку и протрите аппарат сухим материалом.

- Установите агрегат вертикально, и проверьте вертикаль по уровню. Установите щиток 15 (Рис.1) в нижней части бака.

- Установите на котел тягопрерыватель 1 (Рис.1), обеспечив его 11 строго вертикальное положение. Конец дверцы тягопрерывателя 2 не должен выступать наружу и должен отклоняться от номинального положения внутрь тягопрерывателя не более чем на 1-2 мм.

- Дверца тягопрерывателя должна легко вращаться на оси. Кожух 3 не должен касаться биметаллической пластины датчика тяги 4.

- Присоедините котел АОГВ-11,6 к дымоходу, газопроводу и трубам системы отопления (СО) и горячего водоснабжения (ГВС). На газоподводящей трубе перед агрегатом обязательно должен быть установлен кран газовый, перекрывающий доступ газа к аппарату.

- Соединительные трубы трубопроводов должны быть точно подогнаны к месту расположения входных штуцеров аппарата. Присоединение не должно сопровождаться взаимным натягом труб и узлов аппарата.

- Заполните патрубок для установки термометра 5 машинным или автомобильным маслом (объем заливаемого масла 15 см3).

- Заполните систему отопления водой. Контроль заполнения системы отопления осуществляется по трубе сигнальной 3 (Рис.4).

- После монтажа котла АОГВ-11,6 проверьте газовые и водопроводные коммуникации на герметичность. Герметичность соединений газопроводов проверяйте с помощью мыльной эмульсии. Запрещается применять огонь для обнаружения утечек газа.

- Установите гайку регулировочную 6 (Рис.2) блока автоматики на необходимую температуру воды в котле.

- Осуществите последовательное включение агрегата.

- Проконтролируйте, чтобы пламя запальника интенсивно омывало конец термопары и обеспечивало мгновенное (не более чем за 2 сек.) воспламенение горелки по всей поверхности.

- Проверьте срабатывание автоматики котла АОГВ-11,6 по тяге. Отсечка газа на запальник и основную горелку должна произойти в течение не более 60 сек. и не менее 10 сек. При необходимости проведите регулировку времени срабатывания датчика тяги.

- При работе аппарата на отопление и ГВС, вода на хозяйственные нужды должна подаваться кратковременно (длительность одного цикла забора горячей воды не более 1,5 часа) во избежание нарушения температурного режима системы отопления.

- При длительном отборе горячей воды рекомендуем: для повышения температуры и объема горячей воды предварительно установить гайку регулировочную 6 (Рис.2) на температуру 90 С и закрыть вентиль 10 (Рис.4) на магистрали обратной воды 7 в системе отопления.

- После окончания забора горячей воды открыть вентиль 10 на магистрали обратной воды 7 для восстановления циркуляции воды в системе отопления и установить гайку регулировочную 6 (Рис.2) на требуемую температуру.

- На летний период закрыть вентиль 10 (Рис.4) на магистрали 7 обратной воды и открыть вентиль 10 на магистрали 12. На осенне-зимний период вентиль 10 на магистрали 12 закрыть, а вентиль 10 на магистрали 7 открыть.

Рис.4. Схема системы отопления и горячего водоснабжения

1-Аппарат отопительный; 2-Бачок расширительный; 3-Трубка сигнальная; 4-Стояк; 5-Магистраль горячей воды; 6-Радиатор; 7-Магистраль обратной воды; 8-Сливная магистраль; 9-Водопровод подпиточный; 10-Вентиль водопроводный; 11-Магистраль горячего водоснабжения; 12-Магистраль малого контура.

Последовательность включения котла АОГВ-11,6:

- Откройте кран газовый на газопроводе перед аппаратом.

- Откройте дверку аппарата 7 (Рис.1). Кран 11 перед горелкой должен быть закрыт.

- Снимите щиток, закрывающий окно топки.

- Нажмите пусковую кнопку 2 (Рис.2) до отказа и, удерживая ее, поднесите зажженную спичку к запальнику. Запальник должен загореться.

- По истечении 60 секунд (считая с момента появления пламени на запальнике) отпустите пусковую кнопку, при этом пламя на запальнике не должно гаснуть. Если пламя погаснет, операцию повторите не ранее, чем через 5 минут.

- Откройте кран газовый 11 (Рис.1) горелки, для чего плавно поверните ручку крана на 90° против часовой стрелки (ручка крана должна располагаться параллельно газовой трубе).

- Основная горелка должна загореться. Если горелка по какой-либо причине не загорелась, а запальник погас, повторите зажигание не ранее, чем через 5 минут.

- Установите щиток на место.

- Проверьте наличие тяги в дымоходе. При нормальной тяге пламя спички, поднесенной к дверце тягопрерывателя, должно втягиваться внутрь тягопрерывателя. В случае отсутствия тяги, а также при выбивании горячих газов из топки, пользоваться котлом АОГВ-11,6 нельзя.

- Поворотом гайки регулировочной 6 (Рис.2) установите требуемую температуру нагрева воды. После нагрева воды до температуры, соответствующей настройке, подача газа к горелке автоматически уменьшается и она переходит на режим “малый огонь”.

- При понижении температуры воды в котельном агрегате (не более 15 С) в результате отбора тепла при отоплении или отбора горячей воды автоматически увеличивается подача газа в горелку.

При переводе гайки регулировочной с имеющейся температуры на более низкую, для исключения возможного повреждения узла “сильфон-термобаллон”, необходимо:

- закрыть кран газовый 11 (Рис.1) перед горелкой;

- после понижения температуры воды в баке до требуемой установить гайку регулировочную на данную температуру;

- открыть кран газовый перед горелкой.

- закрыть дверку.

После запуска котла АОГВ-11,6 в работу до полного прогревания всей системы отопления может наблюдаться временное появление капель воды из-под днища бака, падающих на горелку и поддон. Это результат образования конденсата (потение) на стенках топки. При нагреве воды до 25 – 30 °С конденсация прекращается.

Рис.5. Схема настройки автоматики регулирования температуры воды

1. Гайка регулировочная, 2. Втулка, 3. Гайка, 4. Винт.

Техническое обслуживание котла АОГВ-11,6

Работы по техобслуживанию газового котла АОГВ-11,6:

- Профилактический осмотр и ремонт котла производят специалисты газового хозяйства, сервисной службы завода – изготовителя, сервисной службы, имеющей лицензию (разрешение) на данный вид работ.

- Наблюдение за работой агрегата возлагается на владельца, который обязан содержать аппарат в чистоте и исправном состоянии.

- По окончании отопительного сезона промойте систему отопления раствором щелочи (0,3 кг кальцинированной соды на 10 л воды). Для этого заполните раствором систему отопления и выдержите в течение 2-х суток, затем слейте раствор и промойте систему водой. Заполните систему отопления чистой
водой.

- В случае прекращения работы котла АОГВ-11,6 в зимнее время на продолжительный срок (свыше суток) полностью слейте воду из системы отопления и системы горячего водоснабжения через вентили 10 сливных магистралей 8 (Рис.4) во избежание ее замерзания.

- Перед началом отопительного сезона проведите проверку и прочистку дымохода, проверьте отсутствие пыли и мусора под аппаратом.

- Для повышения срока службы агрегата и экономичного расхода газа рекомендуется заполнить систему отопления чистой, химически не агрессивной водой с карбонатной жесткостью не более 2 мг. экв/л.

- В процессе эксплуатации один раз в неделю проверяйте заполнение системы водой по наличию достаточного уровня воды в бачке расширительном. При необходимости долейте воду в бачок.

- Периодически, но не реже одного раза в полугодие (перед началом отопительного сезона), проверьте точность настройки терморегулятора блока автоматики котла АОГВ-11,6. Для чего установите в патрубок для установки термометра 5 (Рис.1) термометр любого типа с пределом измерения 0 ° - 100 °С (0 ° - 160 °С).

- Установите гайку регулировочную 1 (Рис.5) на 60 С.

- Нагрейте воду в баке прибора до 60 °С. Горелка должна перейти в режим “малый огонь”.

- В случае, если показания термометра расходятся с температурой, установленной на шкале настройки более чем на ±5 °С, необходимо произвести подрегулировку.

- Для этого, удерживая ключом от поворота винт 4 (Рис.5), отверните гайку 3 (Рис.5) на 1 - 1,5 оборота. Вращая гайку регулировочную 1 (Рис.5), совместите риску, температура которой соответствует показанию термометра со стрелкой.

- Затем, удерживая ключом от поворота втулку 2 (Рис.5), медленно заворачивайте винт 4 (Рис.5) до момента закрытия клапана в блоке. (Горелка перешла в режим “малый огонь”). Законтрите винт настроечный 4 гайкой 3 (Рис.5).

- Установите гайку регулировочную на более высокую температуру (горелка должна перейти на “полный огонь”). Выньте термометр из патрубка аппарата.

- Не реже одного раза в год проводите осмотр состояния внутренней поверхности штуцера змеевика в месте выхода горячей воды на наличие накипи.

Для удаления накипи залейте в змеевик средство для химического удаления минеральных отложений «РЕБАУНД», изготовитель – фирма «КЕМИЛАЙН»; слабый раствор соляной кислоты (3 части воды на 1 часть раствора) или другие аналогичные средства. Незначительную накипь удалите механическим
способом. После того, как накипь будет удалена, промойте змеевик слабым раствором щелочи, затем водой.

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani - Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант - ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Устройство и техобслуживание стального газового котла АОГВ-23

___________________________________________________________________________

Газовые котлы стальные отопительные типа АОГВ-23,2 Газовик предназначены для отопления квартир, жилых домов, коттеджей, зданий административно-бытового назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией.

Котлы работают на природном газе ГОСТ 5542-96 и поставляются в собранном виде с газогорелочным устройством.

Газовый стальной котел АОГВ-23,2 представляет собой сварную конструкцию, образующую по всему периметру водяную рубашку, окаймляющую топочную камеру. В нижней части котла, в проеме топочной камеры, установлено газогорелочное устройство с органами управления.

В верхней части прибора находится газоотводящий патрубок для удаления продуктов сгорания из топки. На задней поверхности аппарата расположены резьбовые патрубки, предназначенные для подключения аппарата к системе отопления.

Регулирование и поддержание заданной температуры обеспечивается терморегулятором, модулирующим пламя основной горелки, снабженным ручкой с делениями, которая установлена на передней панели горелки.

После подключения агрегата к системе газоснабжения и заполнения теплоносителем отопительной системы, работники специализированного сервисного центра или местного управления газового хозяйства должны отрегулировать и проверить на срабатывание автоматику безопасности и регулировку температурных режимов, а также проверить герметичность всех резьбовых соединений на газопроводе и до него.

Перед розжигом газовой горелки проверить наличие тяги. При отсутствии тяги зажигать газогорелочное устройство запрещается.

Технические характеристики стального газового котла АОГВ-23,2

Номинальная тепловая мощность, кВт - 23,2

Коэффициент полезного действия, %, не менее - 87

Средний расход газа, м3/час - 1,2

Температура продуктов сгорания, не менее, С - 110

Наружный диаметр газоотводящего патрубка, мм - 140

Диапазон разрежения, при котором обеспечивается устойчивая работа аппарата, Па - 3-29

Номинальное давление газа, Па - 1274

Диаметр присоединительных патрубков - 2 "

Расстояние между центрами присоединительных патрубков, мм - 712

Диаметр подключения газа - ¾ "

Рабочее давление воды, МПа, не более - 0,15

Максимальная температура воды на выходе из аппарата, С - 90

Габаритные размеры, мм – высота х ширина х глубина - 928х451х566

Масса, не более - 67

Порядок работы котла АОГВ-23,2



Рис.1. Котел АОГВ-23,2 на основе «630 eurosit» и инжекционной горелки

1. Котел, 2. Газогорелочное устройство, 3. Кнопка включения/выключения, 4. Пьезорозжиг, 5. Трубка терморегулятора, 6. Смотровое окно, 7. Штуцер подключения газа, 8. Вход отопительной воды, 9. Выход отопительной воды, 10. Указатель температуры.

- Открыть газовый клапан на подводящем газопроводе.

- Начальное положение круглой рукоятки управления 3 (рис. 1) в позиции «выключено». Повернуть рукоятку управления 3 против часовой стрелки в позицию розжига.

- Нажать рукоятку управления до упора и, не отпуская ее в течение 10-60 секунд, нажать кнопку пьезовоспламенителя 4 до появления пламени на пилотной горелке.

- После розжига запальной горелки рукоятку управления необходимо удерживать нажатой 60 секунд, затем плавно отпустить.

- Если пламя погаснет – повторить розжиг не ранее, чем через 1 минуту (или после самопроизвольного щелчка внутри автоматики) увеличивая время нажатия рукоятки управления 3.

- Для включения основной газовой горелки котла АОГВ-23,2 повернуть рукоятку управления 3 против часовой стрелки до позиции 1-7. Максимальная температура 80 С теплоносителя соответствует цифре 7 на рукоятке управления.

- Для отключения основной газовой горелки повернуть рукоятку управления 3 по часовой стрелке до позиции розжига. При этом на пилотной горелке будет удерживаться пламя.

- Для полного отключения подачи газа на пилотную горелку повернуть рукоятку управления по часовой стрелке в позицию «выключено».

Монтаж и техническое обслуживание стального газового котла АОГВ-23,2

Рис 2. Схема монтажа системы отопления

1. Аппарат, 2. Расширительный бачок, 3. Радиатор отопления, 4. Кран для слива и заполнения отопительной системы, 5. Сигнальная труба, 6. Сбросной предохранительный клапан.

Рекомендации по монтажу и техобслуживанию котла АОГВ-23:

Объем помещения, в котором устанавливается котел, должен быть не менее 8 м3.

Расстояние между облицовкой агрегата и стенами должно быть не менее:

– 150 мм сзади;
– 100 мм справа и слева;
– 1000 мм спереди.

В помещении, в котором устанавливается аппарат, необходимо предусмотреть естественную вентиляцию.

При монтаже котла АОГВ-23,2 к отопительной сети необходимо на пол уложить лист негорючего теплоизолирующего материала, сверху – лист железа, на него установить агрегат.

Соединения прибора с системой отопления и газовой магистралью должны быть резьбовыми, позволяющими в случае необходимости отсоединять аппарат.

Если котел устанавливается взамен старого, необходимо обязательно промыть трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осадка.

При невыполнении данных требований продукты отложений (ржавчина, осадок) переносятся в прибор, что значительно усложняет циркуляцию теплоносителя и снижает теплоотдачу.

В данном случае претензии относительно температурных показателей теплоносителя при работе аппарата заводом-изготовителем не принимаются.

При повышенных теплозатратах помещения (толщина внешних стен дома, цельность окон и дверей, разводка труб системы отопления в мансардах, чердаках, которые не утеплены, превышение его площади или значительном превышении емкости теплоносителя – количество радиаторов, труб) от установленных стандартами, температура теплоносителя может не достигать 80 С, что не означает брак аппарата.

Средние расчетные показатели количества теплоносителя в системе отопления: Количество радиаторов и объем теплоносителя определяется проектом на систему отопления.

При монтаже котла АОГВ-23 обязательно установите сбросной предохранительный клапан на 1,5-1,7 кгс/см2 на расстоянии не более 150 мм от места присоединения вентиля для заполнения системы отопления.

Расширительный бачок устанавливается в верхней точке главного стояка, желательно в отапливаемом помещении. Запрещается устанавливать вентиль на сигнальной трубе (рис. 2).

Горизонтальные участки трубопроводов системы отопления необходимо выполнять с уклоном не менее 10 мм на 1 м в сторону отопительных радиаторов и от них к аппарату.

Это делается с целью обеспечения свободного выхода воздуха при заполнении системы водой и исключает возникновение воздушных пробок.

Трубопроводы, отопительные радиаторы и места их соединений должны быть герметичными, подтеки воды не допускаются.

Не сливайте воду из котла АОГВ-23 и системы отопления в неотопительный период, т. к. это приводит к ускоренному корродированию и преждевременному выходу агрегата из строя. Добавляйте воду в расширительный бачок по мере ее испарения.

Для исключения засорения (загрязнения) аппарата и отопительной системы на обратном трубопроводе перед аппаратом рекомендуется установить шлакоотделитель (шлакосбросник, грязесбросник) и производить его периодическую чистку.

Наблюдение за работой прибора возлагается на владельца, который обязан содержать его в чистоте и исправном состоянии, своевременно производить проверку и чистку дымохода.

Ежегодный профилактический осмотр, обслуживание и ремонт котла должны производить только квалифицированные работники местного управления газового хозяйства или организация, обслуживающая бытовые газовые приборы.

Запрещается эксплуатация при заполнении отопительной системы этиленсодержащей жидкостью. Жесткость воды для заполнения системы отопления и горячего водоснабжения не должна превышать 5 ммоль экв/л.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
