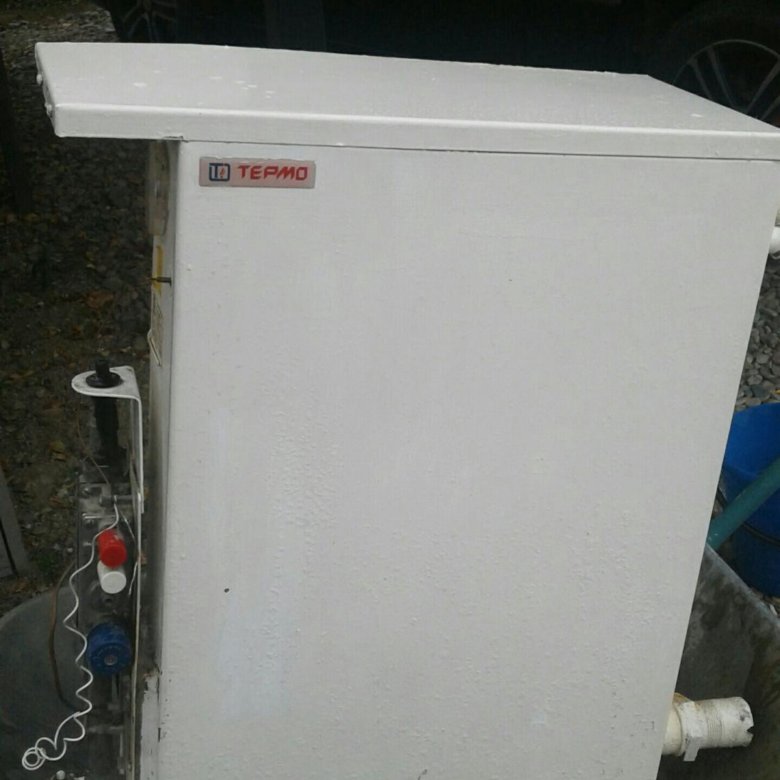

Выявление неисправностей и обслуживание котлов АОГВ Термо
_______________________________________________________________________________________________________________
_______________________________________________________________________________
Объясните мне, как разобраться в таком вопросе. В доме установлен напольный газовый котел Термо АОГВ 10 с узлом автоматики Арбат. В момент розжига основная горелка начинает гореть ярко, но минуя 12-15 сек тухнет. Новый запуск изменений не приносит. Кто сталкивался с таким?
Сперва смотрите датчик тяги и термопару. Сделать проверку контактов цепи. Осмотрительно разобрать запальник и продуть. Проведите регулировку запальника посредством снижения давления газа. Скорей всего, тяга стала плохой, и теперь запальной горелке не хватает воздуха для розжига главной горелки.
Чрезмерно коптит огонь и газогорелочное устройство горит безостановочно,
не угасая. Температура сверх определенной не поднимается, тогда как
огонь продолжает гореть.
Скорей всего, имеет место нехватка воздуха. Рекомендуем Вам сделать полноценную профилактику. Демонтировать горелочное устройство, прочистите и промойте все компоненты и детали. Теплообменник следует прочистить снаружи.
Можете рассказать, почему агрегат начинает коптить? Что нужно сделать для того, чтобы решить эту проблему?
Похоже, уменьшилась в камере сгорания. Прелагаем Вам очистить канал вывода дыма.
Каким образом действовать, объясните мне, когда котел Термо 11 не загорается? Зажимаю рукоять управления, щелкаю кнопку включения розжига, потом удерживаю ее приблизительно 5 минут, начинаю отпускать, и прибор гаснет.
Похоже, трубка запальной горелки загрязнена. В данном случае вы должны
произвести техническое обслуживание. Еще может быть окисел на клеммах
датчика тяги. Разъедините зажимы и очистить их от окисления.
Неполадка газового котла АОГВ 7.5 Термо с узлом автоматики Евросит-630. В момент нажатия на кнопку розжига, не поступает газ на горелочное устройство. Какая может быть причина?
В случае, когда Вы нажимаете кнопку, газовое топливо поступает только в запальник, на основную горелку его приток не допускается.
Установили данный агрегат. Мне не нравится цикл перехода с фитиля на основную горелку. Слышится три хлопка. В чем проблема?
Предполагаем, что рекомендуем Вам произвести настройки автоматики на корректное давление газа.
Установлен и подключен агрегат этой же модели в комплекте с автоматикой Арбат, он выключается при подъеме температуры где-то 65 градусов. Помогите, пожалуйста избавиться от этой проблемы?
Вероятней всего, происходит срабатывание датчика тяги. Обязательно нужно сделать проверку дымохода.
В работе такой же аппарат. Вчера нагрев встал на 50 градусах, хотя огонь непрерывно продолжает гореть. Что случилось?
Предполагаем, что имеется засор патрубка поступления газа от узла
автоматики на газогорелочном устройстве, а кроме этого горелочная
форсунка.
В доме стоит котел Термо АОГВ 10.5 с газовым клапаном Евросит-630. Неделю назад случилась с ним неполадка. Аппарат начинает тухнуть, если на запальное устройство дует ветер. Несколько раз выполнял замену термопары, но ничего не изменилось. В чем вопрос?
В случае включения основной горелки, это служит уменьшением подачи газа на запальную горелку, то есть должна сработать автоматика. рекомендуем Вам усилить поступление топлива на запальник. Такое происходит обычно по причине спада давления в системе. В другом случае произошло уменьшение тяги в дымоходе, если он смонтирован с ошибками.
Скажите по каким причинам у нас самопроизвольно отключается данная модель, главным образом, когда на улице сильные порывы ветра и дождливая погода. Как нужно решить вопрос?
Когда начинает работать запальное устройство, электромагнитный клапан
должен сработать за 15 секунд. Когда запальная горелка погасает,
выключение электро-магнитного клапана произойдет в промежутке десяти
секунд, 0 Вы услышите щелканье.
Около 5 лет назад был смонтирован в доме напольный котел АОГВ 7,5 Термо. Домик скромный, площадь не более 40 кв.метров. Кажется, что потребление небольшое, но температура воды не поднимается более 55 градусов. В комнате есть две батареи на 10 секций. Никак не пойму, как повысить температуру нагревания?
Чтобы устранить проблему установите насос циркуляции. Иногда может снижаться давление в газопроводе.
По какой причине во время использования систематически возникает перегрев котла?
Главный фактор — прекратилась циркуляция в отопительном контуре. Также возможно засорение фильтра либо завоздушивание в системе отопления.
У меня случилась неисправность. Если закрыть холодный кран и начать открывать горячую воду, то уходит вся вода из системы отопления. Что происходит?
Похоже, неправильно функционирует подпиточный клапан системы отопления.
Он дает воде проходить в двух направлениях. Если есть давление
теплоносителя в системе, то протекания в другую сторону возникнуть не
должно.
Какая причина того, что агрегат начинает шуметь, булькать, а изредка сильно воет и громко хлопает?
Жидкость в системе весьма насыщена кислородом. Во время нагрева выделяются пузыри воздуха, поэтому слышится шум. Если прибор отрегулирован некорректно, воет газовый клапан или байпас. Хлопки во время запуска говорят о неисправности запального механизма.
Провел в октябре того года ввод в эксплуатацию котла Термо АОГВ 10. Предположительно спустя три месяца возник сбой. Пытаюсь настроить температурный режим, но он не удерживает его. Скажите, пожалуйста, что это такое?
Очевидно возникла неисправность с автоматикой, и в момент повышения температуры на 70 градусов, форсунки отключаются. Требуется выполнить настройку автоматики для правильной работы. Еще одним фактором может быть то, что выбрана несогласованная мощность агрегата относительно площадям, которые надо обогревать.
Провел в октябре того года монтаж данного аппарата. Он работает на
сжиженном газе.
За 3 месяца ушло почти 8 кубометров. Последнее время
внутри аппарата очень много нагара, а также коптит главная горелка. От
чего так происходит?
Слишком много отложений сажи в топке означает, что газогорелочное устройство не отрегулировано, и от этого газовое топливо сжигается не полностью. Также вероятен некондиционный сорт газовой смеси. Чтобы не было копоти от горелки, необходимо систематически проводить влажную очистку.
Запустил в эксплуатацию этот агрегат. Во время запуска горелочное устройство загорается и сразу тухнет. Я полагаю, что отсутствует запальная искра. Как можно устранить такую аварию?
Требуется проверить, слышен ли звук при образовании искры запального механизма, в случае отсоединения провода розжига. Если нет, вы должны заменить трансформатор запальника. Если звук есть, проведите замену запального электрода или газогорелочного устройства.
Недавно возникла неприятность с напольным газовым котлом АОГВ Термо. Из
него течет вода.
Капанье может происходить из-за большого давления в системе. Может быть еще прогорание стенок устройства теплообмена. Гидроудары тоже становятся источником течи в котле.
В частном доме собираемся осуществить монтаж такого же прибора. Поясните, каково номинальное давление подачи газа (метан/пропан) данных моделей?
В таком виде котельных устройств величина заявленного давления на подачу газа для метана/пропана составляет 150/300 Па.
Мне установили этот агрегат. Не так давно заметил неисправность его работы. Прибор запускается, но в режиме отопления не греет. Что может быть?
Похоже, копится воздух внутри батарей или присутствует накипь в теплообменнике. Его требуется отмыть.
Эксплуатируем на даче этот агрегат. До сегодняшнего утра работал без вопросов. В данный момент с ним случилась авария. Он усиленно перегревается. Как можно удалить данную неполадку?
Скорей всего, наросла накипь, поэтому закупорился проток.
Вам требуется
прочистить агрегат.
Совсем недавно появилась неполадка с отопительным котлом. Был в эксплуатации всего 2 недели. Затем неожиданно он закончил набирать установленную температуру. Может быть, кто объяснит, что происходит?
У вас в системе давление газа меньше, чем требуется. Необходимо осмотреть газовый вентиль. Скорей всего, внутри много смазки. Просто уберите лишнее.
Хотелось бы узнать, как можно подкачать бак-расширитель?
Расширительный бачок подкачивается простым подручным насосом до необходимого по инструкции давления. Чаще всего примерный диапазон от 1 до 1,5 бар. Чтобы подкачать расширитель, следует удалить теплоноситель с котла. Это выполняется через сливной штуцер либо через кран водоразбора, закрыв приток на горячее водоснабжение.
Котел АОГВ 7.5 Термо не может выполнить пуск. Пока удерживать кнопку вкл/выкл, горелочное устройство функционирует. Но если отжать клавишу, аппарат затухает. Объясните причину неполадки?
Видимо, вышел из строя термоэлемент либо проблемы с газовым клапаном.
Еще может быть понижение давления газа на подводящей магистали. Иногда
имеется слишком малое напряжение платы управления.
Напомните нам, какого рода операции нужно производить с целью замены метана на пропан?
Для этого нужно поменять форсунки на главной горелке. После сменить напряжение питания модулятора. И в завершении выполнить регулировку параметров минимального и максимального давления.
Как работает предохранительный клапан отопительной системы?
Этот прибор, который настроен на рабочее давление, обслуживает отопительную систему. Нельзя задействовать защитный клапан в целях сливания воды из системы.
Время от времени увеличивается давление в системе отопления. В расширительном баке давление уменьшаю до уровня 2.2-2.4 атмосферы. Возможно ли, что вода отопительного контура входит из системы ГВС?
Подъем давления системы отопления формируется следующими основными
факторами. Плохо отрегулировано давление для расширительного бачка.
Клапан подпитки подтекает.
Недавно возникла проблема. Включение происходит затруднительно. Запальник горит, но главной горелке пламени нет. Кто-нибудь может объяснить, в чем причина?
Вероятней всего, поломка компонентов механизма розжига. Советуем выполнить техобслуживание аппарата и чистку узла зажигания.
Помогите мне разобраться с дымоходом? Уже 2 дня появилась возвратная тяга, при этом дым проходит непосредственно в помещение. Дымоход я изготовил сам. Он выглядит как труба из металла. Может быть где-то сделана ошибка.
Главным фактором может являться не верно изготовленная структура
дымохода. Возможно загрязнение трубы продутами сгорания, которое резко
ограничивает его эффективность. Кроме того, требуется контролировать
вентиляционные отверстия в помещении.
