Алюминий области применения: Применение алюминия и его соединений — урок. Химия, 9 класс.

Содержание

Свойства и области применения чистого алюминия » Все о металлургии

22.09.2015

Краткие общие сведения

Согласно государственному стандарту, предусматривается выпуск четырех марок алюминия «высокой чистоты» с содержанием алюминия не менее 99,995% (А995), 99,99 (А99), 99,97 (А97) и 99,95% (А95), определяемым по разности с пятью примесями — железом, кремнием, медью, цинком и титаном.
В алюминии марки А995 не должно содержаться более 15*10в-4% Fe, 15*10в-4% Si, 1*10в-3% Cu, 1*10в-3% Zn и 1*10в-3% Ti. Кроме этого, в стандарте имеется марка алюминия «особой чистоты» (А999): содержание алюминия не менее 99,999% по разности с определяемыми примесями. Содержание примесей железа, меди, висмута, свинца и магния не должно превышать 2*10в-4%, а натрия, кальция, олова, золота, сурьмы, цинка, кадмия, бария и теллура — не более 10в-3% каждой примеси.
Дополнительно алюминий «особой чистоты» марки А999 контролируют по величине остаточного удельного электросопротивления (р0, ом*см) при температуре жидкого гелия, которое не должно быть выше 4*10в-10 ом*см.

Для получения алюминия «высокой чистоты» марок А9—А995 первичный алюминий, выпускаемый алюминиевыми заводами, подвергают электролитическому рафинированию.
Алюминий «особой чистоты» (А999) получают дополнительной очисткой электролитически рафинированного алюминия методами зонной плавки и дистилляцией через субфторид алюминия в вакууме.

Свойства чистого алюминия

Структура. Чем чище алюминий, тем крупнее его зерна. Так, например, протяженность зерен алюминия чистотой 99,99% достигает 10 мм, а алюминия чистотой 99,999% — нескольких десятков миллиметров. Более тонкая макроструктура менее чистого алюминия объясняется присутствием в нем малорастворимых примесей (окиси алюминия, соединений титана), которые служат центрами кристаллизации, вызывая процесс роста одновременно во многих точках в массе расплавленного алюминия.
Плотность алюминия понижается с увеличением степени его чистоты, и для металла, содержащего 99,996% Al, равна 2,6989 г/см3.

Температура плавления возрастает с повышением степени чистоты металла. Температура плавления алюминия чистотой 99,996%) составляет 660,24° С.
Теплопроводность алюминия возрастает с увеличением его чистоты. Для электролитически рафинированного алюминия чистотой выше 99,9% теплопроводность при 190° С составляет 0,82 кал/сек на 1 см2 площади и на 1 см толщины.
Электропроводность алюминия возрастает с увеличением его чистоты. Электропроводность электролитически рафинированного алюминия (99,996 %) по отношению к меди составляет 65%. Электропроводность алюминия чистотой 99,999% повышается до 65,9% от электропроводности меди. Удельное электросопротивление алюминия при 20° С равно 2,655 мком*см.
Отражаемость света возрастает с повышением степени чистоты алюминия. Поверхность листа, изготовленного из электролитически рафинированного алюминия (99,996% Al), отражает 90% падающего на него белого света.
Механические свойства. Чистый алюминий значительно мягче, пластичнее первичного металла и имеет пониженную по сравнению с ним механическую прочность, которая уменьшается с возрастанием его чистоты.

Микротвердость чистого алюминия (99,999% Al) равна 19,5 кГ/мм2. Пластическая деформация алюминия, очищенного зонной плавкой, достигает 87%, предел прочности σb =2,6—2,8 кГ/мм2, а твердость HB = 6,4—6,6 кГ/мм2.
Рекристаллизация. Присутствие в алюминии небольших количеств примесных атомов оказывает значительное влияние на склонность алюминия к рекристаллизации после деформации. Так, например, алюминий чистотой 99,99%, содержащий 100 примесных атомов на миллион атомов алюминия, рекристаллизуется после сильной деформации при температуре около 200° С, в то же время металл чистотой 99,998%, содержащий только 20 примесных атомов на миллион атомов алюминия, рекристаллизуется уже при 50—100°С. Алюминий высокой чистоты, содержащий после зонной плавки 10 примесных атомов на миллион атомов алюминия, рекристаллизуется при еще более низкой температуре. Например, при 96%-ной деформации рекристаллизация такого алюминия заканчивается в течение нескольких суток при температуре -38° С и за несколько десятков минут при комнатной температуре.

Для алюминия, очищенного зонной плавкой, рекристаллизация наблюдается только в более толстых частях образца, а в более тонких частях сохраняется деформированная структура. Минимальная толщина, начиная с которой наблюдается рекристаллизация чистого алюминия, равна 1500А.
Химические свойства. С повышением чистоты алюминия возрастает стойкость металла к коррозии. Так, например, поверхность пластинок алюминия различной степени чистоты, находясь в 22%-ной соляной кислоте, предварительно очищенной дистилляцией, корродирует по-разному. Было показано, что поверхность электролитически рафинированных пластинок (99,998% Al) через 20 суток покрылась глубокими трещинами. В тех же условиях алюминий, очищенный зонной плавкой, имел незначительные признаки коррозии в виде тонких правильных бороздок вокруг зерен, и только спустя 100 суток пребывания в соляной кислоте на поверхности металла было обнаружено глубокое трещинообразование.
Поверхность алюминия после зонной очистки и электролитической полировки сохранила первоначальный блеск после выдержки в соляной кислоте в течение 100 суток.

С повышением чистоты металла уменьшается скорость коррозии. Для алюминия чистотой 99,99% и выше скорость коррозии зависит главным образом от содержания меди. Например, при содержании меди более 20*10в-4% (по массе) алюминиевый лист толщиной 1,5 мм после выдержки в 20%-ной соляной кислоте в течение недели корродировал насквозь, в тех же условиях алюминий, содержащий от 0,9 до 3*10в-4% (по массе) Cu, разрушался только за две недели.

Следовательно, с повышением чистоты алюминия значительно увеличивается стойкость его к соляной кислоте. Испытанию в кислоте подвергали алюминиевую жесть толщиной 0,5 мм различной чистоты — 99,9992% Al и 99,9922% Al. Оба образца 7 ч находились в 10- и 20%-ной соляной кислоте при 20° С. Результаты этих испытаний даны ниже:

Приведенные данные подтверждают, что с повышением чистоты резко возрастает стойкость алюминия по отношению к действию соляной кислоты.
Химическая сопротивляемость алюминия обусловлена образованием на его поверхности тончайшей (толщиной около 2*10в-5 см) плотной и беспористой пленки окиси.

В местах, где находятся примеси, сцепление окисной пленки с алюминием сильно понижается, и эти места подвергаются коррозии. Окисная же пленка исключительно прочно сцеплена с поверхностью алюминия, имеющего незначительное содержание примесей. Поэтому алюминий высокой чистоты чрезвычайно стоек к неорганическим кислотам, щелочам, атмосферному воздуху, морской воде и другим средам.
Газосодержание. Крестовников и Орловцев определили содержание растворимых газов в алюминии, полученном различными способами, на масс-спектрометре. Основной составляющей газов, содержащихся в алюминии, является водород, присутствующий в металле как в виде атомов, так и в виде протонов.
Количество газов в 100 г первичного алюминия, полученного электролитическим путем, составляет 1,17—1,37 см3. Несколько меньше (0,57 см3) газов в электролитически рафинированном алюминии. В сверхчистом алюминии, полученном зонной плавкой или дистилляцией через субфторид, содержание газов понижается в 100 раз и составляет 0,003—0,007 см3.

Поэтому глубокая очистка алюминия от газов может быть проведена переплавкой металла в вакууме.

Применение чистого алюминия

Алюминий высокой чистоты применяется в электронике и в производстве полупроводниковых материалов. В электронно-лучевых трубках его применяют в форме жести, фольги и проволоки. Его используют и в тех случаях, когда нежелательно катодное распыление, например для катодов ионных рентгеновских трубок и катодных осциллографов, для электродов высоковольтных разрядников, для осветительных ламп. Вследствие малой плотности и незначительного рентгеновского излучения при электронной бомбардировке алюминий используют в высоковольтных электронно-лучевых приборах для изготовления отклоняющих пластин и диафрагм. Благодаря малому поглощению рентгеновского излучения алюминиевая фольга или жесть используется для изготовления окошек рентгеновских трубок.

Сверхчистый алюминий применяют в технологии транзисторов, диодов и термисторов для образования контактного переходного сплава между алюминием и германием или кремнием.

Алюминий высокой чистоты применяют для легирования германия и кремния с целью придания им дырочной проводимости. В полупроводниковой технике сверхчистый алюминий используют для получения синтезированных полупроводниковых соединений — арсенида и антимонида алюминия (AlAs и AlSb). Чистейший алюминий применяют для токоподводов к германиевым и кремниевым пластинкам при производстве германиевых и кремниевых выпрямителей электрического тока.
Менее чистый электролитически рафинированный алюминий применяют в специальных областях электротехники (электролитические выпрямители и конденсаторы), в кабельном производстве, в химическом машиностроении, для получения прецизионных сплавов.

В атомной энергетике алюминий высокой чистоты используют как нейтроннопрозрачный материал.

Техника безопасности при работе с бериллием и его соединениями
Очистка бериллия с помощью химических транспортных реакций
Очистка бериллия зонной плавкой
Электролитическое рафинирование бериллия
Очистка бериллия вакуумной дистилляцией
Свойства и области применения чистого бериллия
Получение чистого магния
Свойства и область применения чистого магния
Способы получения чистых кальция, стронция и бария
Свойства и области применения чистых кальция, стронция и бария

Применение алюминия | ЛомЦветмет

Прием алюминия цена за кг в Москве	опт	розница
Дюраль	137	120
Алюминий Микс	139	119
Алюминиевый Профиль	194	172
Алюминий Пищевой	198	179
Электротехнический	203	190
Банка алюминиевая	104	90
Алюминий Моторный	145	125
Офсетные листы	177	160
Алюминиевые радиаторы	78	65
Автомобильные диски (алюминиевые)	174	160
Алюминиевая стружка	76	60

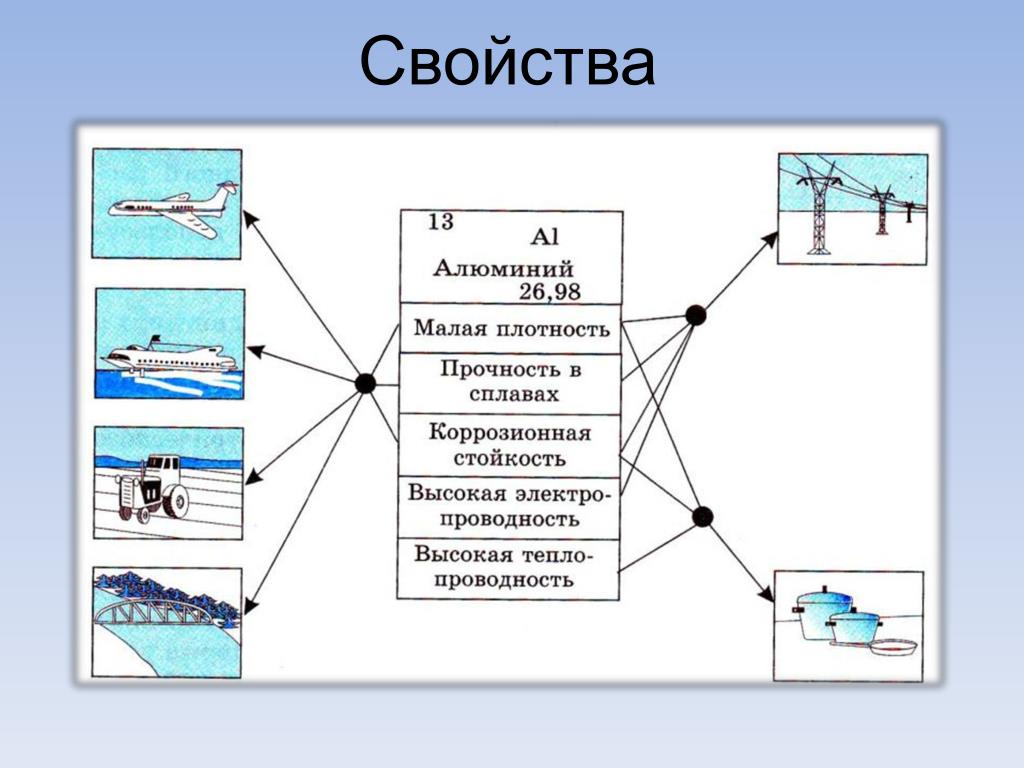

Алюминий – это легкий и прочный металл, который не подвержен ржавчине и не выделяет токсины. Он принимает желаемую форму и справляется с любым механическим воздействием: сверлением, распиливанием, стягиванием, свариванием и пайкой.

Кораблестроение и автомобильная промышленность используют два сплава из алюминия: силумин и дюралюминий. В руках архитектора этот чистый металл становится инструментом творчества, химику он интересен для изготовления обезболивающих лекарств. Алюминиевая фольга помогает хозяйке приготовить аппетитное блюдо.

Легкий металл может применяться и в ювелирном деле. Рубин и сапфир – это монокристаллы окиси из него.

Так же данный металл является цветным, что дает возможность сдать алюминий на лом в пункте приема ЛОМЦВЕТМЕТ

Использование алюминия позволяет добиться точности размеров оконных рам, стеновых панелей, подвесных потолков и малых архитектурных форм. Расчетный срок эксплуатации – от 80 лет. Свойства металла:

Климатическая выносливость – рабочая температура от 80 °C до +300 °C.
Класс пожарной стойкости алюминия – Г1.
Легкость. Алюминиевые конструкции в 2 раза легче стальных, и в 7 – железобетонных при аналогичной несущей способности. Использование алюминия при возведении разводных мостов – это способ минимизировать противовесы и облегчить механическую часть.
Алюминий не подвержен воздействию магнита и применяется при производстве навигаторов.
За счет высокой теплопроводности используется там, где нужно делать теплообменники.
Алюминиевый сайдинг защищает от теплопотерь в 4 раза лучше кирпичной кладки толщиной 10 см.

Использование горячей и холодной обработки давлением позволяет осуществлять алюминиевый прокат. Результатом обработки становится производство листов, проволоки, лент и плит.

Особенности использования алюминия в цифрах:

25% производимого металла применяется для нужд строительства, и 27% – для целей транспорта.
Электролиз снизил стоимость производства металла в 5 раз.
Алюминиевые конструкции перерабатываются на 100%, поэтому применяются повторно.
Алюминиевый грузовой вагон на 1/3 легче стального.
Около 80% массы современного самолета приходится на этот металл.
К 2025 году один автомобиль будет содержать 250 кг алюминия.
В 2 раза эффективнее гасит удар, чем сталь.

Без использования алюминия при производстве автомобилей сложно сократить расход топлива и выхлопы CO2, улучшить динамику торможения и повысить грузоподъемность. Роль этого металла в вагонах метро и пригородных поездов заключается в большой экономии энергии.

Применение алюминиевых листов для изготовления кровли и стен зданий, возведенных по технологии сетчатой оболочки, позволяет снизить нагрузку на несущую конструкцию. Торговые, выставочные и бизнес-центры опираются на каркас, изготовленный из сплава металла. Прочное снаряжение для промышленных альпинистов помогает получить алюминий.

Алюминий поддается полировке и анодированию – серии электрохимических процессов, которые позволяют подготовить металл и создать на его поверхности твердую и устойчивую пленку для антикоррозийной защиты. Искусственная бесцветная пленка поддается окрашиванию. Способность приобрести любой оттенок сделала алюминий популярным у дизайнеров. Алюминиевая мебель в стиле хай-тек позволяет организовать интерьерное пространство. Искусственная новогодняя елка из серебристой мишуры изготавливается из этого металла.

Нетоксичный металл позволяет изготовить и использовать прочную варочную посуду и материалы для упаковки. Устойчивость к появлению вмятин, не подверженность коррозии, прочность и надежность – это важные свойства, присущие изделиям из алюминия в пищевой промышленности. Одноразовые формы для выпечки сохраняют форму и не насыщают блюдо токсинами.

ОСТАЛИСЬ ВОПРОСЫ???

ОСТАВЬТЕ ЗАЯВКУ И МЫ ПРОКОНСУЛЬТИРУЕМ ВАС БЕСПЛАТНО!

Алюминиевые и стальные крепления | Дебаты по торговле оптикой

Добро пожаловать на дебаты по торговле оптикой. В каждом эпизоде мы говорим на разные темы и пытаемся ответить на самые распространенные вопросы, которые мы получаем по этому поводу. Сегодня мы поговорим о различиях между алюминиевыми и стальными креплениями.

Для получения дополнительной информации посмотрите наше видео ниже

Раньше все крепления изготавливались из стали . Стальные крепления все еще очень распространены в охота сегмент креплений. Алюминиевые крепления доминируют в тактическом секторе , а также используются в других категориях.

Алюминиевые кольца для прицелов

Очень сложно определить, какой материал лучше подходит для той или иной цели, потому что существует так много алюминиевых сплавов , которые имеют разные характеристики. Дешевые алюминиевые крепления обычно сделаны из очень плохого алюминия и легко ломаются. Но производители премиум-класса используют высококачественные сплавы, которые во всех отсеках могут превзойти сталь.

Мы продаем только скакунов среднего и высокого класса, так что плохой материал не должен быть проблемой.

Ищете алюминиевое крепление для прицела?

Стальные кольца для прицелов

Существует ошибочное мнение, что стальные крепления прочнее только потому, что они тяжелее.

Основными отличиями являются вес и, как правило, стальные монтажные кольца уже , чем алюминиевые. Алюминиевые кольца имеют ширину не менее 20 мм, а стальные кольца обычно имеют ширину около 9 мм.0005 10-15 мм ширина.

Алюминиевые кольца имеют большую площадь захвата, поэтому прицел меньше натягивается по сравнению со стальными кольцами. Усилие зажима никогда не должно превышать 2,3 Нм крутящего момента на алюминиевых или стальных кольцах.

Стальные кольца выглядят лучше, потому что производители могут получить более качественную обработку поверхности на стали, чем на алюминии.

Ищете стальное крепление для прицела?

Если винтовка имеет алюминиевую ствольную коробку, алюминиевые крепления более подходят, но если винтовка имеет стальную ствольную коробку, лучше выбрать стальные крепления. В основном это связано с тем, что одни и те же металлы действуют одинаково при высоких температурах. Есть исключение из этого правила, если маунт установлен на Планка Пикатинни , лучший выбор — алюминиевое крепление.

Стальные опоры подвержены коррозии , если они не получают надлежащего обслуживания. Некоторые алюминиевые крепления поставляются даже с титановыми винтами, которые не подвержены коррозии, так что прицел можно подвергать воздействию воды в течение неограниченного времени.

Титановые крепления для прицелов

Некоторые крепления, особенно восточные (Россия), даже полностью сделаны из титана , потому что титан широко доступен в России. Также есть итальянский производитель, который делает крепления из титана.

Все шарнирные опоры изготовлены из стали, поскольку необходимая повторяемость не может быть достигнута с алюминиевыми опорами.

Наиболее важным фактором является качество материала и производственный процесс .

Мы хотели бы поблагодарить вас за ваше время. Если мы не ответили на все вопросы по этой теме, пожалуйста, оставьте комментарий ниже или отправьте нам электронное письмо. Если вы нашли это видео полезным, пожалуйста, подпишитесь на наш канал.

Упомянутые продукты:
Алюминиевые крепления: https://www.optics-trade.eu/en/mounts/shopby/material-aluminium.html
Стальные крепления: https://www.optics-trade.eu/en/ mounts/shopby/material-steel.html

Полона Кранер

— автор, информирующий читателей о последних событиях в мире спортивной оптики.

Алюминиевые профили (Китайская Народная Республика)

Алюминиевые профили из Китайской Народной Республики: Компенсационный приказ о пошлинах, 76 FR 30653:

Товар, подпадающий под действие настоящего заказа, представляет собой алюминиевые профили, которые представляют собой формы и формы, полученные методом экструзии и изготовленные из алюминиевых сплавов, имеющих металлические элементы, соответствующие обозначениям серий сплавов, опубликованным The Aluminium Association, начиная с номеров 1, 3 и 6. (или проприетарные эквиваленты или другие эквиваленты сертифицирующего органа). В частности, рассматриваемый товар из алюминиевого сплава с обозначением серии Алюминиевой ассоциации, начинающимся с цифры 1, содержит не менее 99 процентов алюминия по весу. Рассматриваемый товар, изготовленный из алюминиевого сплава с обозначением серии Алюминиевой ассоциации, начинающимся с цифры 3, содержит марганец в качестве основного легирующего элемента, при этом марганец составляет не более 3,0 процентов от общего веса материалов. Рассматриваемый товар изготовлен из алюминиевого сплава с обозначением серии Алюминиевой ассоциации, начинающимся с цифры 6, содержит магний и кремний в качестве основных легирующих элементов, при этом магний составляет не менее 0,1 процента, но не более 2,0 процента от общего веса материалов, и кремний, составляющий не менее 0,1 процента, но не более 3,0 процента от общего количества материалов по массе. Рассматриваемые алюминиевые профили должным образом идентифицируются по четырехзначному номеру сплава без десятичной точки или ведущей буквы. Наглядными примерами из примерно 160 зарегистрированных сплавов, которые могут характеризовать рассматриваемый товар, являются следующие: 1350, 3003 и 60609.0003

Алюминиевые профили производятся и импортируются в самых разных формах и формах, включая, помимо прочего, полые профили, другие сплошные профили, трубы, трубы, стержни и стержни. Алюминиевые профили, вытянутые после экструзии («вытянутый алюминий»), также включены в область применения.

Алюминиевые профили производятся и импортируются с различной отделкой (как покрытия, так и обработка поверхности) и типами изготовления. Типы покрытий и обработок, применяемых к рассматриваемым алюминиевым профилям, включают, помимо прочего, профили, подвергнутые фрезерной обработке (т. окрашены жидкой или порошковой краской. Алюминиевые профили также могут быть изготовлены, то есть подготовлены к сборке. Такие операции включают, но не ограничиваются ими, экструзии, которые обрезаются по длине, подвергаются механической обработке, сверлению, штамповке, надрезу, изгибу, растяжению, накатке, заклиниванию, скосу, снятию фаски, нарезанию резьбы и формованию. Рассматриваемый товар включает в себя алюминиевые профили, обработанные (с покрытием, краской и т. д.), изготовленные или любую их комбинацию.

Рассматриваемые алюминиевые профили могут быть описаны на момент импорта как части конечной готовой продукции, которые собираются после импорта, включая, помимо прочего, оконные рамы, дверные рамы, панели солнечных батарей, навесные стены или мебель. Такие детали, которые в остальном соответствуют определению алюминиевых профилей, включены в объем. Объем включает алюминиевые экструзионные компоненты, которые присоединяются (например, с помощью сварки или крепежа) для формирования узлов, т. е. частично собранных товаров, если только они не импортируются как часть «комплекта» готовой продукции, определенного ниже. Объем не включает неалюминиевые экструзионные компоненты подузлов или тематических комплектов.

Субъекты экструзии могут быть идентифицированы со ссылкой на их конечное использование, такое как столбы забора, электрические кабелепроводы, дверные пороги, отделка ковра или радиаторы (которые не соответствуют приведенным ниже формулировкам исключения готовых радиаторов). Такие товары являются товаром, если они во всем остальном соответствуют определению сферы применения, независимо от того, готовы ли они к использованию на момент ввоза.

Исключаются следующие алюминиевые профили: алюминиевые профили, изготовленные из алюминиевого сплава с обозначениями серий Алюминиевой ассоциации, начинающимися с цифры 2 и содержащими более 1,5 процента меди по весу; алюминиевые профили, изготовленные из алюминиевого сплава с обозначением серии Алюминиевой ассоциации, начинающимся с цифры 5 и содержащими более 1,0 процента магния по массе; и алюминиевые профили, изготовленные из алюминиевого сплава с обозначением серии Алюминиевой ассоциации, начинающимся с цифры 7 и содержащими более 2,0 процентов цинка по весу.

Объем также не включает готовые товары, содержащие алюминиевые профили в качестве частей, которые полностью и постоянно собраны и завершены на момент поступления, такие как готовые окна со стеклом, двери со стеклом или винилом, рамы для картин со стеклом и подложкой, и солнечные панели.

Сфера охвата также исключает готовые изделия, содержащие алюминиевые профили, которые вносятся в несобранном виде в «комплект готовых изделий». Под комплектом готовых изделий понимается упакованная комбинация частей, содержащая на момент импорта все необходимые детали для полной сборки конечного готового изделия, не требующие дальнейшей обработки или изготовления, например, резки или штамповки, и собираются в готовый продукт «как есть». Импортный продукт не будет считаться «комплектом готовой продукции» и, следовательно, будет исключен из сферы исследования только путем включения крепежных деталей, таких как винты, болты и т. д., в упаковку с алюминиевым
продукт экструзии.

Область применения также не включает листы или плиты из алюминиевого сплава, изготовленные не методом экструзии, например, алюминиевые изделия, изготовленные методом литья. Изделия из литого алюминия должным образом идентифицируются четырьмя цифрами с десятичной точкой между третьей и четвертой цифрой. Буква также может предшествовать четырем цифрам. Следующие обозначения Алюминиевой ассоциации представляют алюминиевые сплавы для литья: 208.0, 295.0, 308.0, 355.0, C355.0, 356.0, A356.0, A357.0, 360.0, 366.0, 380.0, A380.0, 413.0, 443.0, 514.0. , 518,1 и 712,0. Область применения также исключает чистый необработанный алюминий в любой форме.

Область применения также не включает складные трубчатые контейнеры, состоящие из металлических элементов, соответствующих коду сплава 1080A, обозначенному Алюминиевой ассоциацией, где трубчатый контейнер (за исключением насадки) соответствует каждой из следующих размерных характеристик: (1) Длина 37 мм или 62 мм. мм, (2) наружный диаметр 11,0 мм или 12,7 мм и (3) толщина стенки не более 0,13 мм. Также из объема этого заказа исключены готовые радиаторы. Готовые радиаторы представляют собой изготовленные из алюминиевых профилей радиаторы, конструкция и производство которых организованы с учетом соблюдения определенных требований к тепловым характеристикам и которые были полностью, хотя и не обязательно индивидуально, протестированы на соответствие таким требованиям.

Импорт рассматриваемых товаров предусмотрен в соответствии со следующими категориями Гармонизированной тарифной сетки США («HTS»): 7604.21.0000, 7604.29.1000, 7604.29.3010, 7604.29.3050, 7604.29.5030 , 7604.29.5060, 7608.20.0030 и 7608.20.0090. Соответствующий товар, заявленный как часть других алюминиевых изделий, может классифицироваться в следующих дополнительных подзаголовках Главы 76: 7610.10, 7610.90, 7615.19, 7615.20 и 7616.99, а также в других главах HTS. Кроме того, ребристые змеевики испарителя могут быть классифицированы по номерам HTS: 8418.9.9.80.50 и 8418.99.80.60. Хотя подзаголовки HTS предоставлены для удобства и таможенных целей, письменное описание объема заказа является диспозитивным.

См. также: Алюминиевые профили из Китайской Народной Республики: окончательные результаты административного рассмотрения компенсационных пошлин; 2012 г.; 79 ФР 78788 (31.12.2014).

Постановления о сфере применения — были изданы многочисленные постановления о сфере применения, которые доступны по адресу: http://enforcement.
