АИР71B4
Электродвигатель АИР71В4 0,75 кВт*1500 об/мин Цена Купить
Асинхронные электродвигатели АИР71В4 номинальной мощностью N=0,75 киловатт (кВт) и частотой вращения n=1500 оборотов в минуту (об/мин) применяются в приводах различных электротехнических конструкций и агрегатов. Основной задачей электродвигателя является преобразование электрической энергии в механическую, которая придает движение и вращение различным механизмам и деталям.
Расшифровка АИР71В4 У1, АИР71В4 У2, АИР71В4 У3 :
А — Асинхронный
И — Интерэлектро (разработчик двигателей)
Р — вариант привязки мощности к установочным размерам согласно РС3031-71
71 — расстояние от низа лап до центра вала в миллиметрах
В — второй вариант длины сердечника
4 — количество подключаемых полюсов электродвигателя
У1 — климатическое исполнение : умеренный климат на открытом воздухе
У2 — климатическое исполнение : умеренный климат на улице под навесом
Электродвигатели АИР 71В4 выпускаются основным монтажным исполнением — на лапах с подшипниковыми щитами (IM1081 или IM1001). Возможно изготовление в комбинированном исполнении — на лапах и с фланцем (IM2081 или IM2001).
Расшифровка монтажных исполнений электродвигателей АИР согласно ГОСТ 2479
Лапы Комби Фланец
IM — монтажное исполнение
Первая цифра — конструктивное исполнение :
1 — двигатель на лапах с подшипниковыми щитами
2 — двигатель на лапах с подшипниковыми щитами и фланцем на одном подшипниковом щите
3 — двигатель без лап, с фланцем на одном подшипниковом щите
Четвертая цифра — исполнение вала :
1 — с одним цилиндрическим концом вала
2 — с двумя цилиндрическими концами вала
Стандартное исполнение электродвигателей АИР71В4 :
Климатическое исполнение У2 (умеренный климат, на улице под навесом)
Номинальное напряжение 380 В при частоте 50 Гц
Степень защиты IP55 (защита от пыли и от водяных струй со всех сторон)

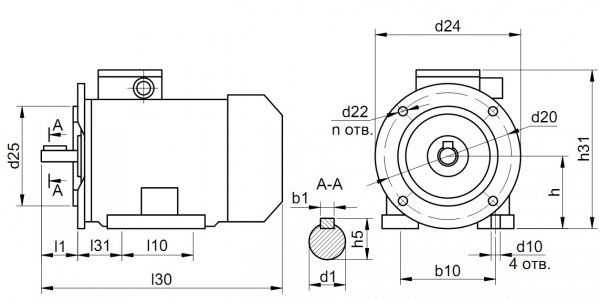

Габаритные размеры электродвигателей АИР71В4
Масса, кг | Число полюсов | Размеры, мм | |||||||||||||||
l30 | h41 | d24 | l1 | l10 | l31 | d1 | d10 | d20 | d22 | d25 | b10 | n | h | h5 | b1 | ||
10,2 | 4 | 273 | 188 | 200 | 40 | 90 | 45 | 19 | 7 | 165 | 12 | 130 | 112 | 4 | 71 | 21,5 | 6 |
Заказать
armavent.ru
АИР 71 В4 IM +7 (343) 383-04-55 Екатеринбург
Электродвигатели используются для приведения в работу различного промышленного оборудования, машин и механизмов.
Технические характеристики электродвигателя
АИР 71 В4 IM Лапы
Мощность, кВт: 0.75
Частота вращения, об/мин: 1500
КПД, %: 72.5
Коэфф. мощности: 0.72
Мп/Мн: 2.4
Мmax/Мн: 2.3
Iп/ Iн: 6
Степень защиты, IP: 55.
Климатическое исполнение: У3
Масса, кг: 12
АИР 71 В4 IM Лапы + Фланец
Мощность, кВт: 0.72
Частота вращения, об/мин: 1500
КПД, %: 72.5
Коэфф. мощности: 0.72
Мп/Мн: 2.4
Мmax/Мн: 2.2
Iп/ Iн: 6
Степень защиты, IP: 55.
Климатическое исполнение: У3
Масса, кг: 13
АИР 71 В4 IM Фланец
Мощность, кВт: 0.75
Частота вращения, об/мин: 1500
КПД, %: 72.5
Коэфф. мощности: 0.72
Мп/Мн: 2.4
Мmax/Мн: 2.3
Iп/ Iн: 6
Степень защиты, IP: 55.
Климатическое исполнение: У3
Масса, кг: 11
АИР 71 В4 IM Лапы + Малый фланец
Мощность, кВт: 0.37
Частота вращения, об/мин: 3000
КПД, %: 71
Коэфф. мощности: 0.81
Мп/Мн: 2.2
Мmax/Мн: 2.2
Iп/ Iн: 6
Степень защиты, IP: 55.
Климатическое исполнение: У3
Масса, кг: 11
Чертеж и размеры двигателя
АИР 71 В4 IM Лапы
АИР 71 В4 IM IM Лапы + Фланец
АИР 71 В4 IM Фланец
АИР 71 В4 IM Лапы + Малый фланец
ekavents.ru
Электродвигатель АИР71В4 со склада в Санкт-Петербурге
Электродвигатель АИР71В4У2 (0,75 кВт 1500 об/мин.)
Цена 3940,00 руб*
Цена указана с НДС за монтажное исполнение IM1081 (на лапах), за комбинированное исполнение IM2081 и фланцевое исполнение IM3081 — надбавка +5%.
Трехфазный асинхронный электродвигатель АИР71В4 предназначен для привода различных механизмов (насосов, вентиляторов, станков), работающих в режиме S1. Питается от сети переменного тока частотой 50 Гц, напряжением 380В (220/380В).
Купить электродвигатель АИР71В4 в Санкт-Петербурге можно обратившись в отдел продаж компании Мастер-РеФит или заполнив форму «ОФОРМИТЬ ЗАЯВКУ»
Основные технические характеристики
| Тип электродвигателя | АИР71В4У2 |
| Мощность, кВт | 0,75 |
| Частота вращения, об/мин | 1500 |
| Напряжение, В | 220/380 или 380 |
| Ток статора, А | 1,9 |
| КПД, % | 75 |
| Коэф. мощности, cosφ | 0,8 |
| Класс изоляции | F |
| Степень защиты, IP | 55 |
| Климатическое исполнение и категория размещения | У1, У2, У3 |
| Масса, кг | 9,5 |
Данные приведены справочно для стандартного исполнения. Электродвигатель может быть доработан до необходимых Вам параметров (опций) по климатическому исполнению, степени защиты, монтажному исполнению и т.д.
Габаритные и присоединительные размеры

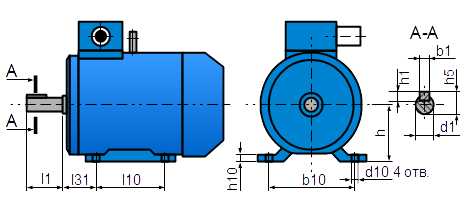

Монтажное исполнение IM1081
| l1 | l10 | l31 | d1 | d10 | b1 | b10 | h2 | h5 | h20 | h |
| 40 | 90 | 45 | 19 | 7 | 6 | 112 | 6 | 21,5 | 8 | 71 |

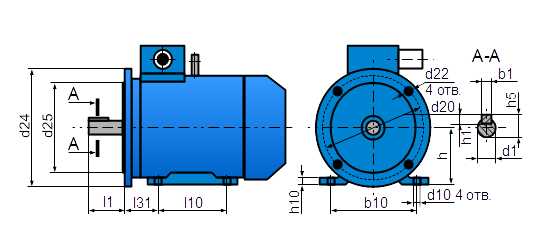

Монтажное исполнение IM2081 и IM3081
Электродвигатель АИР71В4 по назначению, характеристикам и установочным размерам абсолютно заменяем с электродвигателями серии 5АИ71, А71, АДМ71.
* Цены на сайте не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.
master-refit.ru
Электродвигатель АИР 71 В4 — НикосПром
Общее описание
Электродвигатель общепромышленный АИР 71 В4 (0,75 кВт, 1500 об/мин) относится к группе силовых агрегатов, обеспечивающих приведение в действие различных механизмов производственного, сельскохозяйственного, строительного, иного назначения. Продуманная конструкция, современные материалы и качественное исполнение обеспечивают простоту монтажа и подключения, гарантируют продолжительный безаварийный срок службы этой модели. Двигатель общепромышленный АИР 71 В4 отличается простотой в обслуживании и высокими показателями энергоэффективности при умеренной для своего класса цене.
На данной странице представлена таблица с базовыми техническими характеристиками. В зависимости от конкретных условий эксплуатации они могут быть изменены в части пылевлагозащиты, климатического исполнения и категории размещения, в сторону усиления или смягчения этих параметров.
Габаритные, установочные и присоединительные размеры
| l1 | l2 | l3 | l10 | l11 | l20 | l21 | l30 | l31 | l33 | l34 | b1 | b2 | b10 | b11 | b30 | b 31 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 40 | — | 90 | — | 3,5 | 10 | 270 | 45 | 314 | — | 6 | 6 | 112 | — | — | — |
| h | h1 | h2 | h5 | h6 | h10 | h31 | h34 | d | d1 | d2 | d5 | d10 | d20 | d22 | d24 | d25 | d30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 71 | 6 | 6 | 21,5 | 21,5 | 8 | 185 | — | — | 19 | 19 | — | 7 | 165 | 12 | 200 | 130 | 163 |

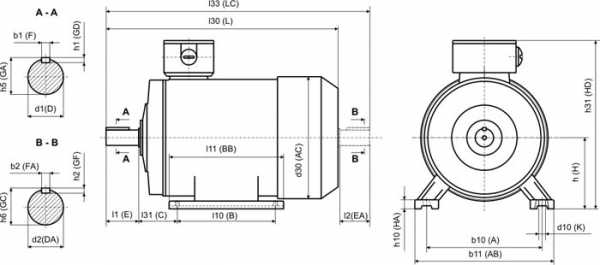

Рис. 1 — исполнение IM1081 (1082)

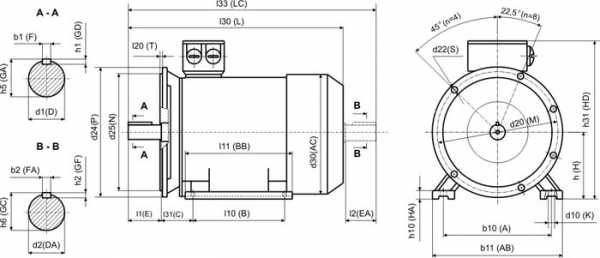

Рис. 2 — исполнение IM2081 (2082)
Порядок и условия приобретения
Компания НПО «НикосПром» осуществляет продажу промышленного оборудования отечественного и зарубежного производства в Екатеринбурге и Свердловской области по ценам, более низким, нежели средние по региону. Реализация осуществляется малыми (от одной единицы товара), средними и крупными партиями.
При необходимости мы также отправляем товар в любую доступную точку России или страну СНГ автомобильным, железнодорожным или авиационным транспортом по выбору заказчика. Каждая партия комплектуется полным пакетом транспортно-экспедиционной и технической документации.
Мы осуществляем гарантийное и постгарантийное сопровождение приобретённого у нас оборудования и всегда готовы предоставить бесплатную консультацию по его подбору, монтажу, настройке, обслуживанию и ремонту.
Чтобы купить любое необходимое количество товарных позиций из нашего каталога, достаточно связаться с нами любым из способов, представленных в разделе «Контакты» данного сайта.
nikosprom.ru
Электродвигатель АДМ 71 В4 0,75 1500 IM1081 аналог АИР 71 В4
5АИ 71 В4 0,75кВт 1500об IM1081 — асинхронный низковольтный электродвигатель с короткозамкнутым ротором производства ОАО Уралэлектро соответствует ГОСТ Р 51689. применяется для работы в составе конвейеров, насосов, вентиляторов. Одним из примеров использования двигателей является их работа по откачиванию жидкостей в КНС (для них мы производим шкафы управления двигателями для насосов КНС)
При заказе просим уточнять напряжение силовой цепи. Обращаем внимание, что номинальный ток двигателя, указанный в характеристиках актуален при напряжении 380В. Номинальные ток двигателя для иных напряжений указаны здесь.
Также на нашем сайте Вы найдете устройства для защиты электродвигателей от токов перегрузки и короткого замыкания -мотор автоматы, реле контроля фаз трехфазные реле напряжения или универсальных блоков защиты УБЗ, для защиты от перекоса фаз и обрыва фаз, софтстартеры и преобразователи частоты для управления работой двигателя.
Подключение двигателя к питанию обычно производится кабелем с медной жилой ВВГ. При подборе сечения жил кабеля кабеля в зависимости от тока , необходимо помнить о пусковых токах электродвигателей.
Описание электродвигателей с короткозамкнутым ротором серий АДМ, АИР, АД, 5АЕ произведенных согласно ГОСТ Р 51689
Характеристики 5АИ 71 В4 0,75кВт 1500об IM1081
| Серия | 5АИ АИР АДМ |
| Исполнение станины | IM1081 |
| Количество оборотов | 1500 |
| Количество полюсов | 4 |
| Аналоги | АИР 71, 5АИ 71 |
| Мощность эл/двигателя | 0,75 |
| Высота оси | 71 мм |
| Номинальный ток, А | 2,18 |
