Агзу расшифровка: Автоматическая групповая замерная установка (АГЗУ)

Содержание

Установки АГЗУ, замерные установки АГЗУ для нефтегазовых скважин

Скачать опросный лист

Описание

В связи с изменениями производственной программы Торгового Дома САРРЗ продажа данного оборудования завершена.
Актуальный список товаров доступен в разделе «Продукция».

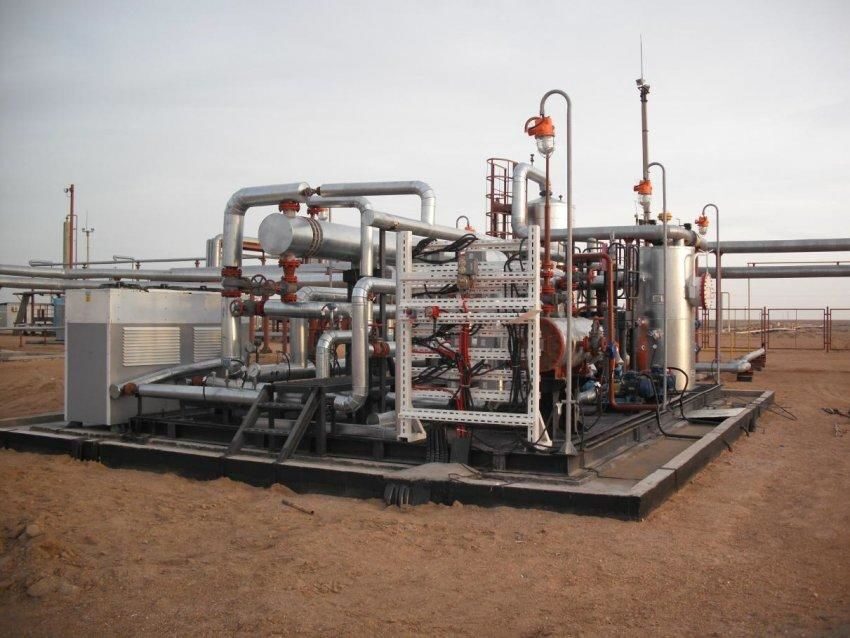

Автоматизированные групповые замерные установки АГЗУ устанавливаются на нефтедобывающих предприятиях и необходимы для учета добытых из нефтегазовых скважин сред. АГЗУ выполняют функции замера объема и соотношений сырой нефти, попутного нефтяного газа и пластовой воды. Все измерения выдаются в заданных единицах объема, полученная информация обрабатывается и передается на вышестоящий пункт дистанционного управления, где анализируется и архивируется.

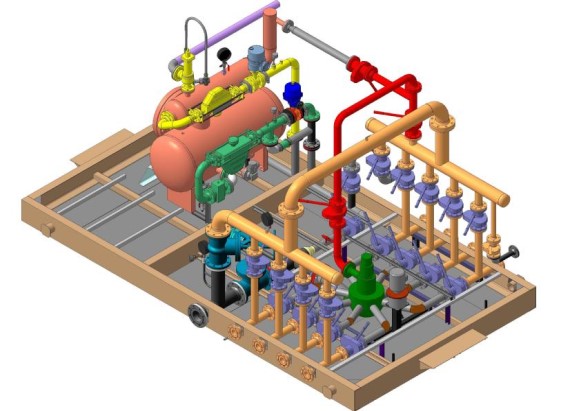

Устройство установок АГЗУ

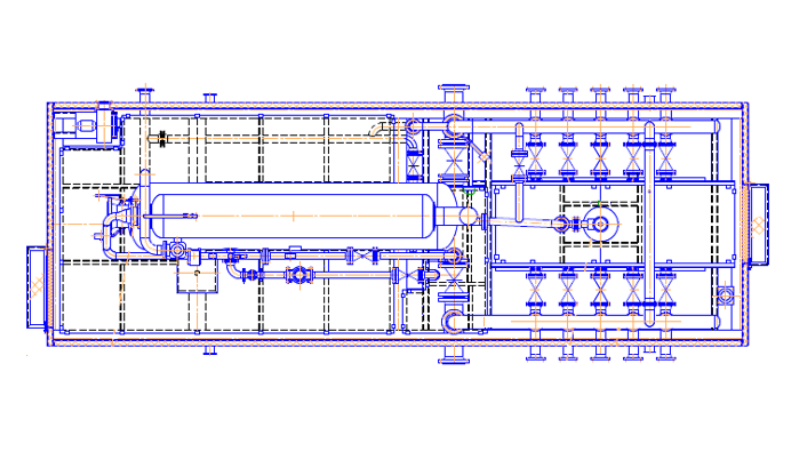

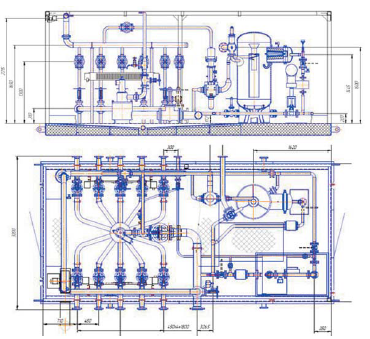

АГЗУ имеют блочно-модульную конструкцию. Корпус представляет собой пространственный стальной сварной каркас, теплоизолированный и обшитый сэндвич-панелями. В корпусе предусматриваются две двери в противоположных концах помещения, система вентиляции, освещение и отопление.

В корпусе на полу располагается дренажный патрубок, через который осуществляется слив аварийно образовавшейся воды.

Для безопасной эксплуатации оборудования установки АГЗУ комплектуются охранной, пожарной и аварийной сигнализацией, которые подают звуковой и световой сигнал в случае форс-мажорных обстоятельств (разгерметизации газопроводов, утечки жидкости, недопустимое превышение давления и др.).

Установка АГЗУ состоит из двух основных блоков:

технологический блок
блок автоматики

В технологическом блоке установлено все функциональное оборудование: сепарационная емкость, трубопроводы от скважин, многоходовой переключатель скважин ПСМ/трехходовый шаровой кран с электрическим приводом, контрольно-измерительные приборы (массовые расходомеры, счетчики, сигнализаторы, датчики), запорная арматура, блок гидропривода и другие инженерные системы.

Все оборудование изготавливается во взрывозащищенном исполнении для класса взрывоопасной зоны В-1А, степени огнестойкости IV и категории А по взрыво- и пожарной опасности.

По требованию Заказчика в комплекте до места эксплуатации могут быть отгружены насос-дозатор для подачи химических реагентов, емкость для их хранения, напорный трубопровод для подачи реагентов в коллектор АГЗС.

В зависимости от модели АГЗУ позволяют измерять данные, поступающие от 8, 10 или 14 скважин объемом 400-1500 м³/сут.

В соответствии с производительностью и количеством скважин специалисты ТД САРРЗ предлагают следующие типоразмеры автоматизированный групповых замерных установок АГЗУ:

АГЗУ 40-8-400*
АГЗУ 40-10-400
АГЗУ 40-14-400
АГЗУ 40-8-1500
АГЗУ 40-10-1500
АГЗУ 40-14-1500

(*где: 40 — максимальное давление, кгс/см², 8/10/14-количество скважин, 400/1500-производительность по жидкости, м³/сут.)

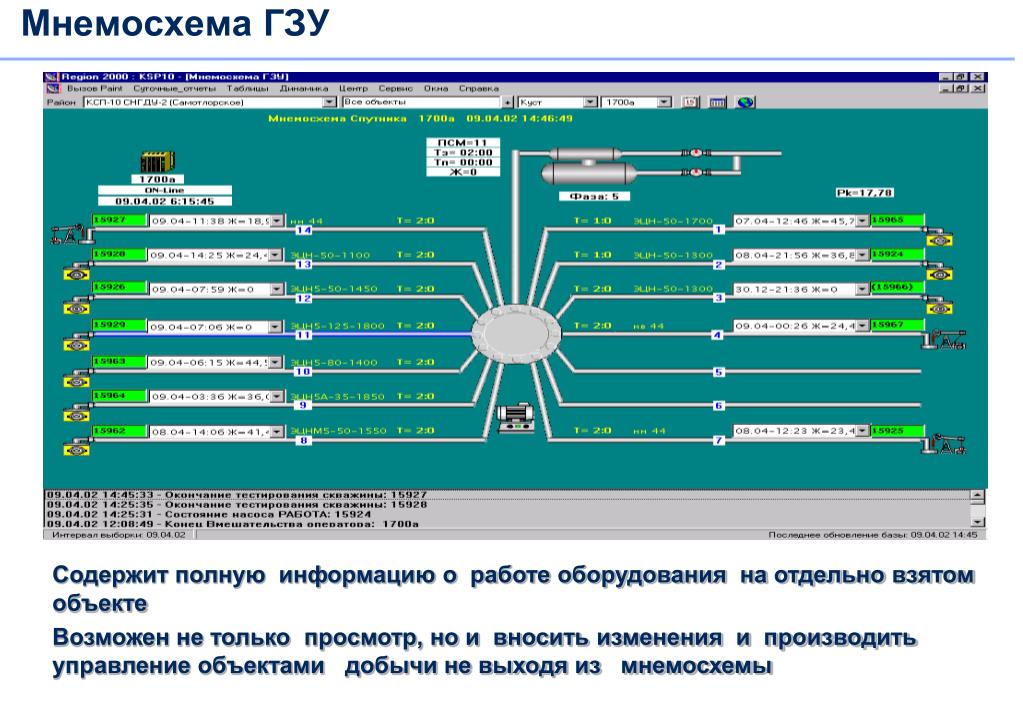

В блоке автоматики устанавливается шкаф управления, посредством которого осуществляется автоматическое управление и сбор информации от первичных контрольно-измерительных приборов и передача ее на вышестоящий уровень системы АСУ ТП. Данный блок может размещается отдельно от технологического блока не ближе 10 м во взрывобезопасном месте.

Принцип работы замерных установок АГЗУ

Газожидкостная смесь подается из скважины к блоку переключения скважин, где происходит разделение скважинных потоков. Выбор измеряемой скважины может осуществляться в ручном или автоматическом режиме. Жидкость из измеряемой скважины проходит через замерную линию и затем в сепаратор. Жидкости из остальных скважин подаются в выходной коллектор.

Для измерения содержания попутного нефтяного газа в сепарационной емкости осуществляется выделение газа путем сбора жидкой фазы на дне и выходом отделившегося газа в газовую линию, на которой установлены приборы учета. Когда сепаратор наполняется полностью, газовая линия закрывается, а жидкостная открывается. Это необходимо для слива газожидкостной смеси с одновременным учетом ее расхода. При опорожнении сепаратора газовая линия открывается, жидкостная закрывается.

Безопасность эксплуатации установки обеспечивается наличием сбросной линии, манометрами, уровнемерами, регуляторами давления и запорно-предохранительной арматурой.

Технические характеристики типовых замерных установок АГЗУ

Параметры	АГЗУ 40-8-400	АГЗУ 40-10-400	АГЗУ 40-14-400	АГЗУ 40-8-1500	АГЗУ 40-10-1500	АГЗУ 40-14-1500
Кол-во подключаемых скважин, шт.	8	10	14	8	10	14
Производительность по жидкости, м³/сут., не более	400	400	400	1500	1500	1500
Производительность по газу, м³/сут. , не более	60000	60000	60000	225000	225000	225000
Газовый фактор, нм³/с³, не более	150	150	150	150	150	150
Рабочее давление, МПа, не более	4,0	4,0	4,0	4,0	4,0	4,0
Кинематическая вязкость нефти при 20ºС, сСт	120	120	120	120	120	120
Обводненность сырой нефти, %	0-98	0-98	0-98	0-98	0-98	0-98
Содержание парафина, объемное, %, не более	7,0	7,0	7,0	7,0	7,0	7,0
Содержание сероводорода, объемное, %, не более	2,0	2,0	2,0	2,0	2,0	2,0
Потребляемая электрическая мощность, кВт, не более	10,0	10,0	10,0	10,0	10,0	10,0
Ду входа, мм	80	80	80	80	80	80
Ду запорной арматуры на ПСМ, мм	80	80	80	80	80	80
Ду запорной арматуры на байпас, мм	50	50	50	80	80	80
Ду арматуры технологических трубопроводов, мм	50	50	50	80	80	80
Ду байпасной линии, мм	100	100	100	150	150	150
Ду коллектора, мм	100	100	100	150	150	150
Габаритные размеры технологического блока, мм, не более	5400х 3200х 2700	5900х 3200х 2700	6400х 3200х 2700	6900х 3200х 2700	8500х 3200х 2700	9000х 3200х 2700
Габаритные размеры блока автоматики, мм, не более	2100х 2000х 2400	5400х 3200х 2700	5400х 3200х 2700	2100х 2000х 2400	5400х 3200х 2700	5400х 3200х 2700
Масса технологического блока, кг, не более	6800	7600	9100	12000	12500	12980
Масса блока автоматики, мм, не более	1300	1300	1300	1300	1300	1300

Как приобрести замерную установку АГЗУ в Вашем городе?

Для того, чтобы купить автоматическую групповую замерную установку АГЗУ, Вы можете:

прислать на электронную почту технические требования к оборудованию
позвонить нашим специалистам по телефону 8-800-555-86-36 для уточнения заказа
скачать и заполнить Опросный лист и прислать на электронную почту

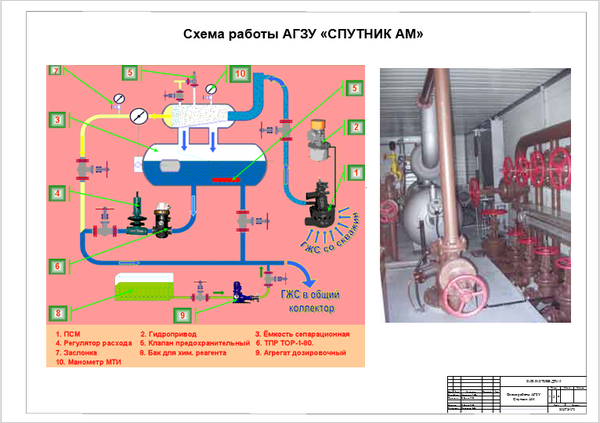

Устройство и принцип действия АГЗУ «Спутник».

— Добыча нефти и газа

ГЗПУ (групповая замерная переключающаяся установка) – для производства замера дебита скважин и куста в целом и контроль за их работой. Состоит: корпус, трубная обвязка, гребенка, ПСМ, мерный газосепаратор, счетчик расхода ТОР-1 (турбинный объемный расходомер), регулятор расхода, запорная арматура, вытяжка, обогреватели.

ПСМ (переключатель скважин многоходовой) – для автоматического и ручного перевода потока добываемой из отдельной скважины жидкости в газосепаратор. Состоит из: корпуса с входными патрубками, расположенными ассиметрично в горизонтальной плоскости корпуса, переключающей каретки, расположенной в корпусе с возможностью вращения относительно оси корпуса и соединенной через вал и зубчатую гребенку с поршневым гидроприводом, углового выходного патрубка с системой уплотнений, установленного в каретке так, что при вращении каретки он последовательно сообщается со всеми входными патрубками и соответственно, последовательно направляет на отводящий трубопровод поток жидкости от каждой подключенной к ПСМ скважине.

Поток жидкости по трубопроводу направляется к двухкорпусному газосепаратору с поплавковым управляющим устройством. Разгазированная жидкость далее поступает на счетчик расхода ТОР.

ТОР-1 – для измерения объема жидкости выходящей из газосепаратора. Состоит из: углового подводящего патрубка и из цилиндрической проточной части с размещенной в ней крыльчаткой (турбиной), вал которой связан с понижающим шестеренчатым редуктором, вращающим магнитную муфту, которая в свою очередь за счет магнитных сил передает крутящий момент на внешний механический счетчик с указательной стрелкой и диском с двумя постоянными магнитами, которые при вращении диска замыкают контакты расположенного рядом с механическим счетчиком электромагнитного датчика и сигналы электромагнитного датчика регистрируются на блоке местной автоматики, а замеряемая жидкость проходящая по проточной части через отверстие выполненное ниже турбинки поступает в отводящий патрубок расположенный соосно с входной частью подводящего патрубка. ТОР-1 устанавливается вертикально и работает следующим образом: жидкость через подводящий патрубок поступает в проточную часть и вращает находящеюся там турбинку, а затем через имеющиеся в проточной части окна поступает в отводящий патрубок. Замеренная на ТОРе жидкость проходит через регулятор расхода и далее соединяясь с газом в основной коллектор.

Назначение АГЗУ.

Автоматизированные групповые замерные установки (АГЗУ) типа «Спутник» предназначены для автоматического измерения дебита жидкости добывающих скважин, осуществления контроля за работой скважин по наличию подачи жидкости и блокировки скважин при аварийном состоянии технологического процесса или по команде с диспетчерского пункта.

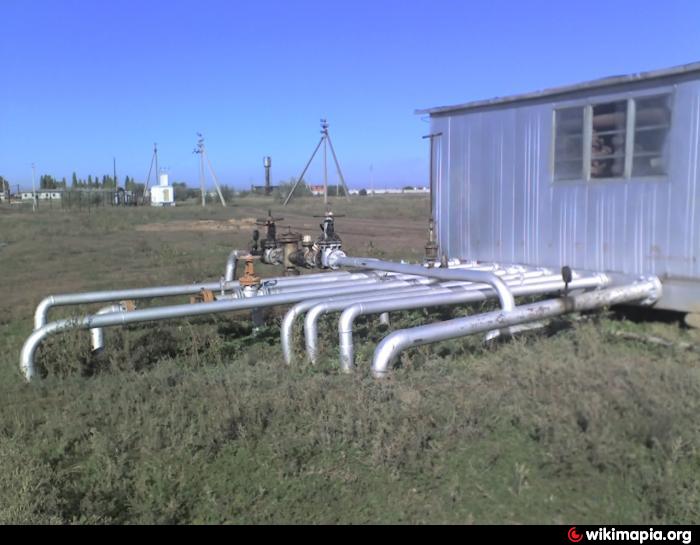

В системе сбора нефти и газа, АГЗУ устанавливается непосредственно на месторождении. К АГЗУ по выкидным линиям поступает продукция с нескольких добывающих скважин. К одной установке, в зависимости от её конструкции, может подключаться до 14 скважин.

При этом поочередно осуществляется замер дебита жидкости по каждой скважине. На выходе из АГЗУ продукция всех скважин поступает в один трубопровод — «сборный коллектор» и транспортируется на дожимную насосную станцию (ДНС) или непосредственно на объекты подготовки нефти и газа.

Установки изготавливаются следующих базовых модификаций:

Спутник AM 40-8-400
Спутник AM 40-10-400
Спутник AM 40-14-400
Спутник Б 40-14-400

Установки «Спутник Б40-14-400» дополнительно снабжены насосом-дозатором и емкостью для химических реагентов. Установки дополнительно могут при наличии счетчика газа АГАТ-1 измерять количество отсепарированного газа, а при наличии влагомера определять содержание воды в жидкости, добываемой из скважин.

Рассмотрим маркировку АГЗУ на примере установки «Спутник AM 40-8-400»:

40 — максимальное рабочее давление, в кгс/см² .

8 — количество подключаемых скважин.

400 -максимальный измеряемый дебит скважины по жидкости в м³/сут.

	AM 40-8-400 AM 40-10-400		AM 40-14-400	Б 40-14-400
Количество подключаемых скважин	8	10	14	14
Пропускная способность, м³/сут.	1-400	1-400	1-400	1-400
Рабочее давление, МПа	4,0	4,0	4,0	4,0
Г азосодержание нефти при обводненности до 5%, нм³/^т	60	60	60	60
Кинематическая вязкость нефти, м² /с	до 120×10т⁶	до 120×10т⁶	до 120×10т⁶	до 120xia⁶
Обводненность, %, в пределах	от 0 до 98	от 0 до 98	от 0 до 98	от 0 до 98
Содержание парафина, объемное, %	до 7	до 7	до 7	до 7
Содержание сероводорода, объемное, %	до 2	до 2	до 2	до 2
Температура рабочей среды, °С,	от +5 до +70	от +5 до +70	от +5 до +70	от +5 до +70
Количество механических примесей, мг/л.	не более 3000	не более 3000	не более 3000	не более 3000
Размер механических примесей, мм,	не более 5	не более 5	не более 5	не более 5
Погрешность измерения, %	±2,5	±2,5	±2,5	±2,5
Потребляемая мощность, кВт,	до 10	ДО 10	до 10	до 10
Габаритные размеры, мм -технологического блока -аппаратурного блока	535032002650 1960x1730x2350	5850x3200x2650 1960x1730x2350	6350x3200x2650 1960x1730x2350	6350x3200x2650 1960x1730x2350
Масса, кг, не более -технологического блока -аппаратурного блока	5970 1020	6455 1020	7900 1020	7900 1020

«Устройство АГЗУ»

АГЗУ состоит из двух отдельных блоков:

технологического блока,

аппаратурного блока.

В технологическом блоке производится измерение дебита скважин.

Технологический блок АГЗУ оборудован обогревателем, освещением, принудительной вентиляцией, сигнализацией отклонения от норм значения давления. Все электрооборудование технологического блока выполнено во взрывобезопасном исполнении.

Класс взрывоопасности технологического блока — В-1а(т.е. образование взрывоопасных смесей возможно только в аварийных ситуациях).

В аппаратурном блоке расположены приборы и аппаратура управления работой оборудования установки.

Класс аппаратурного помещения — обыкновенный, поэтому аппаратурный блок должен устанавливаться на расстоянии не менее 10 метров от технологического блока, т.е. вне взрывоопасной зоны.

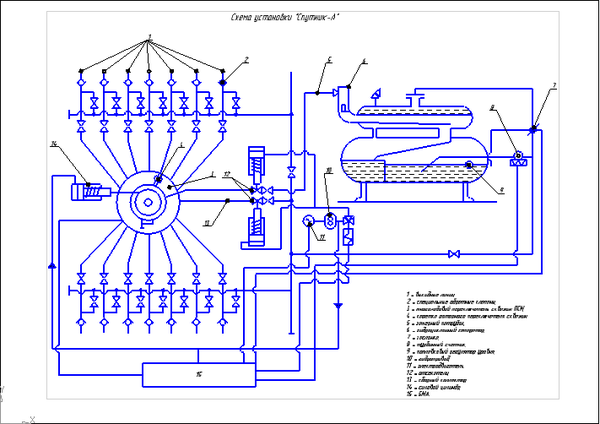

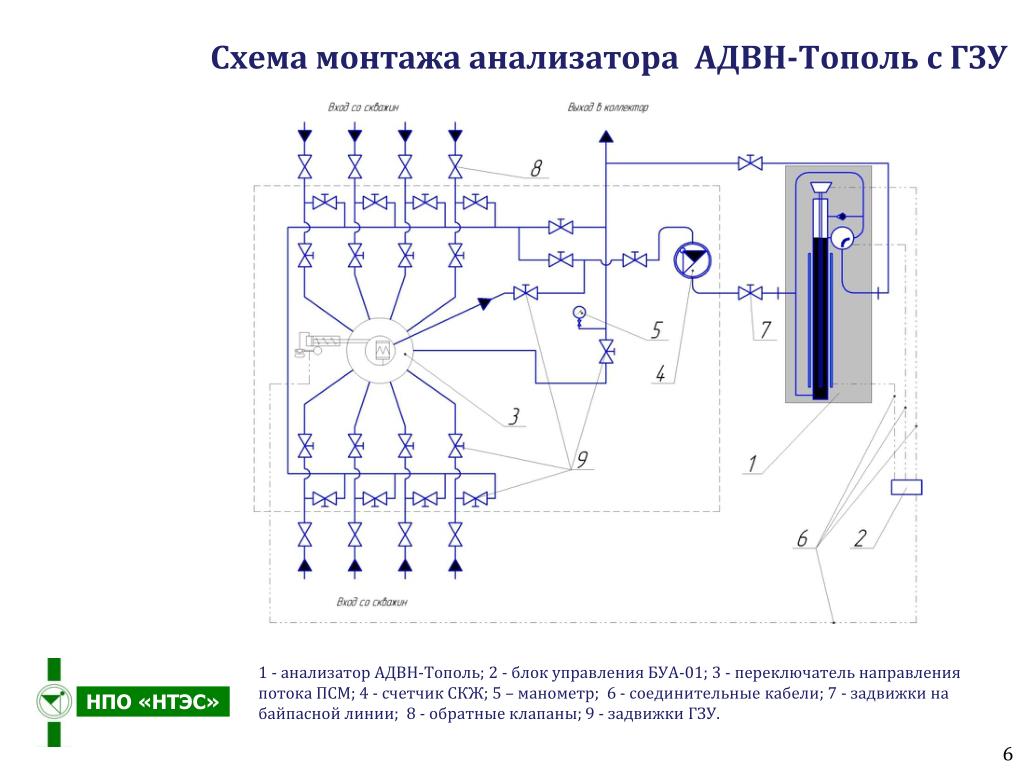

Технологический блок.

Выкидные линии скважин, подключаемых к АГЗУ, подсоединяются к входным патрубкам технологического блока через обратные клапаны.

Клапаны устанавливаются на трубопроводах в горизонтальном положении в соответствии с маркировкой «верх» на корпусе. При этом среда подается под захлопку по направлению стрелки на патрубке клапана и проходит через клапан, поднимая захлопку. При прекращении движения жидкости, захлопка под действием собственной массы и среды опускается на седло, предотвращая обратный ток жидкости.

В технологическом блоке установлен переключатель скважин многоходовой (ПСМ) 1, к которому через нижний ряд задвижек 2 подводится продукция добывающих скважин. Автоматическое переключение ПСМ производится при помощи гидропривода 3.

Система задвижек верхнего ряда 4 позволяет направлять продукцию скважин по байпасу 5 в сборный коллектор 6, минуя ПСМ, т.е. без замера. Для разрядки байпасной линии предусмотрена дренажная линия 7, выведенная в канализационный колодец либо в дренажную емкость.

Основным элементом установки является емкость сепарационная 8, оснащенная контрольно-измерительными приборами 9 и пружинным предохранительным клапаном (СППК) 10. На выходе газа из ёмкости устанавливается газовая заслонка 11, а на трубопроводе выхода жидкости — счетчик ТОР 12 и регулятор расхода 13.

Для сброса грязи из емкости предусмотрена грязевая линия 16, а для слива жидкости — линия разрядки 14, выведенная в канализационный колодец, либо в дренажную емкость.

Для аварийного сброса давления и разрядки ёмкости предусмотрена линия сброса 15, отводящая газ в атмосферу, а жидкость в дренажную линию.

ПСМ — переключатель скважин многоходовой.

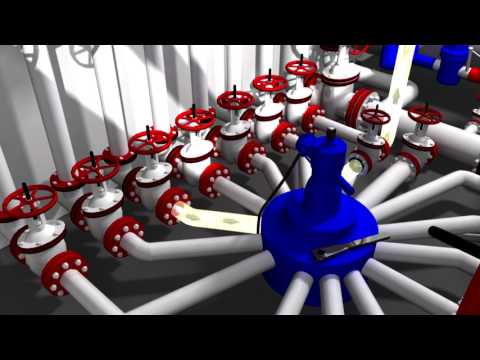

Переключатель скважин многоходовой (ПСМ) предназначен для автоматической и ручной установки скважин на замер.

ПСМ состоит из корпуса с патрубками 1, крышки 2 с измерительным патрубком, вала 3, поршневого привода 4 с зубчатой рейкой 5, датчика положения 6, указателя положения 7, угольника (поворотного патрубка) 8 и подвижной каретки 9.

Корпус ПСМ на внутренней поверхности имеет две диаметральные канавки с выточками против каждого отверстия. По канавкам перемещаются ролики каретки. При перемещении роликов по канавкам, между резиновым уплотнением и корпусом ПСМ образуется зазор, а при попадании роликов в выточки уплотнение прижимается к корпусу пружиной, обеспечивая герметичность в замерном тракте.

Жидкость из скважины, установленной на замер, проходит через каретку, угольник, патрубок с отверстиями, установленный на валу ПСМ, и направляется на замер в ёмкость сепарационную. Жидкость с остальных скважин через выходной патрубок направляется в сборный коллектор.

Автоматическое переключение ПСМ осуществляется при помощи поршневого привода за счет давления масла, создаваемого гидроприводом.

Подвижная каретка состоит из корпуса 10. втулки 11, посаженных на осях роликов 12, резинового уплотнения 13.

Корпус ПСМ на внутренней поверхности имеет две диаметральные канавки с выточками против каждого отверстия. По канавкам перемешаются ролики каретки. При перемещении роликов по канавкам, между релиновым уплотнением и корпусом ПСМ образуется зазор, а при попадании роликов в выточки уплотнение прижимается к корпусу пружиной, обеспечивая герметичность в замерном тракте.

Жидкость из скважины, установленной на замер, проходит через каретку, угольник, патрубок с отверстиями, установленный на валу ПСМ. и направляется на замер в емкость сепарациоиную. Жидкость с остальных скважин через выходной патрубок направляется в сборный коллектор.

Поршневой привод с храповым механизмом состоит из корпуса 1, закрепленного на крышке ПСМ. силового цилиндра 2 с крышкой 3, поршня 4, пружины 5 и зубчатой рейки б, составляющей одно целое со штоком поршня 7.

Регулировка длины хода зубчатой рейки, а. следовательно, и угла поворота вала ПСМ, осуществляется с помощью регулировочного винта 8, доступ к которому закрыт винтовой заглушкой 9.

Вручную ПСМ переключается при помощи специальной рукоятки 10. В автоматическом режиме при подаче жидкости от гидропривода в полость силового цилиндра, поршень с рейкой перемещается и поворачивает шестерню 11, а вместе с ней и храповик с валом переключателя.

После выключения гидропривода поршень вместе с рейкой и шестерней возвращаются в исходное положение под действием пружины, а вал ПСМ, за счет храпового механизма, остается на месте.

Внутри корпуса ПСМ крепится датчик положения поворотного патрубка, а на валу крепится указатель с постоянным магнитом.

Сигнал от датчика положения поступает в блок автоматики, где определяется номер скважины, установленной на замер.

Характеристики ПСМ

	Ха 2.954.034	Ха 2.954.008
Рабочее давление, МПа, не более	4,0	4,0
Диаметр входных патрубков, мм	50	80 (50)
Диаметр общего выходного патрубка, мм	100	150
Количество подключаемых трубопроводов	8	8,10,14
Максимальный перепад давления между замерным и общим трубопроводами, МПа, не более	0,12	0,12
Диаметр измерительного патрубка, мм	50	80
Напряжение питания датчика положения, В	24	24
Род тока	постоянный	постоянный
Диапазон температуры окружающей среды, °С	От +5 до +50	От +5 до +50
Относительная влажность окружающей среды при температуре +20 °С, %, не более	80	80
Габаритные размеры, мм, не более:
— диаметр	501	570
— высота	665	902
Масса, кг, не более	75	248
