что это такое и как работает такое отопление, как выбрать котел, инструкция монтажа

В 60-70-е годы началась газификация страны, логическим продолжением которой стала разработка газового котла для автономного отопления. Он был рассчитан на использование в отдаленных и маленьких населенных пунктах, лишенных инфраструктуры.

Создание подобного оборудования стало революцией в организации быта. А сегодня АГВ отопление по-прежнему используется в сельских местностях как альтернатива отоплению централизованному.

Устройство и принцип работы

Сравнение АГВ с самоваром, которое встречается в некоторых описаниях, хоть и несколько утрировано, но не лишено оснований.
Устройство представляет собой большой стальной цилиндр с водой, в который вмонтирована труба. В этой трубе горит газ, нагревая воду. Котел оборудован автоматическими системами управления.

Главное преимущество АГВ в том, что оно не требует электропитания.

Модернизированные варианты

В модернизированные газовые котлы устанавливаются полые вертикальные секции (обычно не более трёх), соединяющиеся на выходе в один дымоход. К нему монтируется дымоходная труба диаметром не менее 135 мм, выводящая дым на улицу. Примером такого водогрейного устройства является АОГВ-23,2-1.

Два в одном

Совсем новые модели способны нагревать и проточную воду для хозяйственных нужд. Например, АКГВ—23,2-1. По окончании отопительного сезона система отключается от котла при помощи запорной арматуры, и он работает только на нагрев воды. Последние модели таких устройств имеют две независимые камеры сгорания.

В итоге АГВ используются и для отопления дома, и для горячего водоснабжения, как и новейшие двухконтурные котлы. Такое разнообразие позволит пользователю выбрать наиболее подходящую модель.

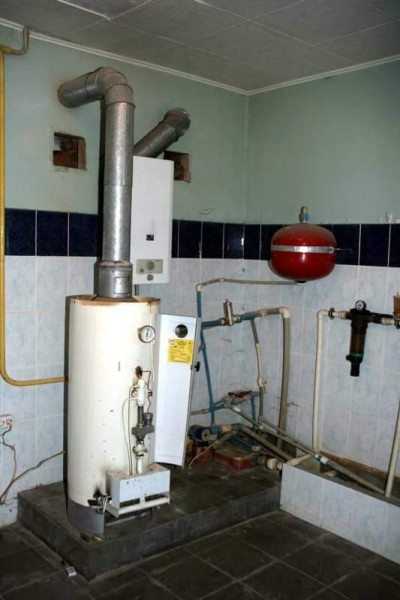

Дымоход котла АГВ.

Элементы и характеристики

Газовые котлы имеют следующие технические характеристики: автоматика, которая обеспечивает стабильную и безопасную работу, а при изменении показателей автоматически настраивает в нужный режим; механический, гидравлический или пневматический привод исполнительных механизмов.

Составляющие для управления

Приборы, с помощью которых выполняется управление и контроль работы водонагревателя, следующие:

  • Термодатчик – при изменении температуры воды в определённый момент включает или выключает горелку;
  • Газовый редуктор с исполнительным механизмом (в некоторых конструкциях — электромагнит) — управляет клапаном подачи газа;
  • Термопара – вырабатывает минимальный электрический ток для управления газовым клапаном и монтируется возле запальника;
  • Датчик тяги – следит за тягой в дымоходе и в нём же устанавливается.

Такая автоматика надежна и ее редко меняют на электрическую. И, учитывая современное оснащение водогрейного устройства можно сказать, что использоваться будет ещё долго.

Монтаж системы

Все работы по монтажу начинаются после составления и утверждения проекта в соответствующих организациях. Техническое задание на проектирование выдаёт газовое хозяйство. Главные требования в нём предъявляются к помещению, в котором будет находиться котёл.

Особое внимание в ТЗ уделяется общей вентиляции, устройству дымоходов, наличию газоанализаторов. Регламентируются также отступы от стен при установке оборудования.

Подключение котла в систему отопления.

Нужно не только изучить, как работает система до ее покупки, но и проконсультироваться у специалистов, возможна ли установка агрегата в предполагаемом месте.

Где возможна установка

Несмотря на то, что устанавливать АГВ рекомендуется на полу в отдельном помещении, это не исключает возможность монтажа такого котла и в кухне жилого дома, квартиры при условии соблюдения соответствующих требований.

Использование в большинстве случаев напольного обогревателя обусловлено одной причиной: естественная циркуляция будет затруднена, если котёл расположен намного выше уровня радиаторов.

Настенные газовые котлы такого типа применяются очень редко, да и то после значительных переделок, вследствие которых причисление их к традиционным АГВ весьма условно. Выбрать оптимальное место и тип котла вам поможет консультация специалиста.

Разводка трубопроводов

Отопительная система такого типа является открытой, и её монтаж производится с верхней разводкой трубопроводов. При этом она может быть однотрубной или двухтрубной. Какую из них выбрать – решается в каждом конкретном случае индивидуально.

Установка двухтрубной системы позволяет с помощью запорной арматуры отключать тепловые приборы, но тогда резко возрастает сопротивление циркуляции теплоносителя. Без применения насоса это может создавать проблемы при работе системы отопления квартиры или дома.

Нюансы монтажа трубопроводов

Во время монтажа трубопроводов на максимально возможной высоте устанавливается расширительный бак, который примет избыточный объём воды при её нагревании. В него вваривается переливной патрубок.

Диаметр труб для подачи воды и обратного слива должен быть не менее 50 мм. Такое значительное увеличение размера необходимо для снижения сопротивления теплоносителю. Монтаж их производится с уклоном во избежание воздушных пробок.

Параметры уклона

Оптимальная величина уклона –1:100. Направление уклона верхнего (подающего) коллектора – вниз от расширительного бака до первого радиатора. Нижний (обратный) трубопровод должен иметь уклон от последнего радиатора к АГВ. Краны Маевского устанавливаются в верхние пробки отопительных радиаторов, а подпиточный кран – в обратную магистраль.

План-схема системы.



Преимущества и недостатки

Газовые котлы имеют определенные достоинства и недостатки. К преимуществам относится их независимость от электричества, высокая надежность и низкая цена, простота и экономичность. Из недостатков стоит выделить большие габариты, материалоемкость и точность при монтаже.

x-teplo.ru

Как выбрать АГВ отопление частного дома, АОГВ, фото, инструкция

  • Как работает АГВ
  • Как обращаться с АГВ
  • Недостатки отопительной системы АГВ
  • Новое поколение аппаратов АГВ
  • Автоматика нового АГВ

АГВ отопление – это газовый водонагревательный аппарат. Используют его не только для обогрева, но и для горячего водоснабжения, при этом значительно экономится топливо. Особенно удобно его использовать для частных домов, площадь которых не превышает ста квадратных метров. В данное время этот вид отопительных котлов модернизирован, была усовершенствована конструкция, добавлены регулирующие приборы.

Как работает АГВ

Конструкция котла АГВ отопления довольно проста, как видно на фото – внешне котёл напоминает самовар. В ёмкости расположена труба, а в место между стенками трубы и стенками ёмкости заливается вода, которая и будет теплоносителем. Газ, который сжигается в топке котла, проходит по трубке и отдаёт ей своё тепло. А труба отдаёт тепло воде, находящейся в баке, после чего вода начинает движение по стояку отопления вверх.

АГВ отопление

Современные газовые котлы отопления АГВ снабжены устройством автоматического типа, которое не только отвечает за оптимальную подачу газа на горелку, но также и контролирует состояние такой подачи. А сам процесс контроля тоже прост: в ёмкость аппарата установлен специальный температурный датчик, следящий за температурой теплоносителя. При достижении нужной величины, которую предварительно выставляют, срабатывает автоматическая заслонка. Она перекрывает газ, который подводится к горелке, но фитиль остаётся гореть. Если температура теплоносителя понижается, срабатывает датчик, подача газа включается, затем он зажигается от фитиля.

Автоматика данного вида котлов налажена и работает эффективно. Если вдруг гаснет пламя фитиля или падает давление газа в трубопроводе, или забивается дымоход, сработает автоматика и прибор просто не включится.

Как обращаться с АГВ

При работе с котлами данного вида нужно учитывать некоторые их особенности:

  • АГВ для отопления дома необходимо устанавливать в отдельном помещении;
  • диаметр дымохода не должен быть менее 135 миллиметров, а трубу выводят на улицу выше кровельного материала. При этом внешнюю часть дымохода и расположенную на чердачном помещении утепляют и изолируют. В самом дымоходе устанавливают карман для сбора мусора, упавшего в трубу.

Заниматься подключением АГВ к газопроводу могут только представители газового хозяйства, они должны поставить аппарат на учёт. Обязательно необходимо утеплить трубопровод, по которому носитель тепла будет к радиаторам подниматься, а обратный контур утеплять не обязательно.

Основные составляющие АГВ котла

Если в доме применяется схема с естественной циркуляцией носителя тепла, то данный аппарат нужно устанавливать ниже места размещения радиаторов. Чаще всего газовые котлы отопления АОГВ ставят в подвале или строят отдельное помещение с углублённым полом.

Диаметр труб подбирается точно по всем канонам сантехнических требований. Необходимо также выставить правильно угол крена горизонтальных участков трубной разводки.

Этот угол должен составлять 1 см на 1 м длины трубопровода. Это условие обязательно нужно выполнить, так как от этого улучшается циркуляция воды, снижается вероятность появления воздушных пробок, это также при необходимости помогает сливать воду из системы на период её консервации или для произведения ремонтных работ.

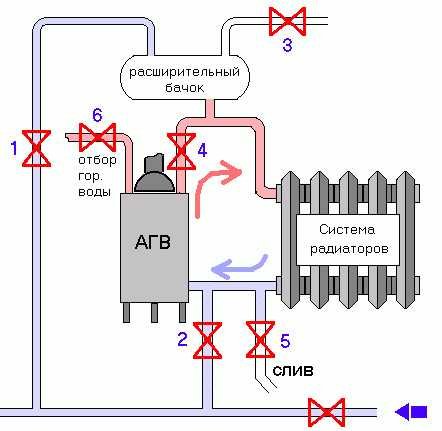

Принципиальная схема отопления с АГВ

При достижении температурного режима отметки +50 на стенках труб и котла начинает появляться конденсат, который сокращает период эксплуатации металлических компонентов и узлов системы. Да и при данной температуре перестаёт циркулировать и сам теплоноситель.

Недостатки отопительной системы АГВ

Перед тем, как выбрать АГВ отопление, следует знать, что система имеет несколько недостатков:

  • Данная система требует обязательного строгого соблюдения абсолютно всех правил разводки трубопровода.
  • В ней не предусматривается автоматическая регулировка и контроль режима температуры в каждой комнате отдельно. Происходит неэкономное расходование топлива.

Для того чтобы улучшить систему, нужно монтировать циркуляционный насос и тогда отопление будет работать, как часы.

Если АГВ применяют на даче, то с приходом холодов, если дачники не пользуются домом зимой, они стараются сливать воду из системы отопления. Для того чтобы избежать этих манипуляций, можно залить в трубопровод специальный антифриз. Хотя нужно быть предельно осторожными с этой ядовитой жидкостью.

Новое поколение аппаратов АГВ

На российских заводах производится АОГВ – 23,2 – 1 . Это бытовой отопительный газовый баллон. Он предназначается для обогрева домов площадью 140 – 200 кв. метров. Есть аппарат и с чуть меньшей мощностью для обогрева площади в 100 – 140 кв. м. В остальном эти два вида обогревателей практически не отличаются друг от друга.

Недавно появилась более современная модель АКГВ – 23,2 – 1 с водяным контуром. Его также можно применять и для обогрева дома, и для снабжения горячей водой. А вместо трубы, идущей внутри котла, устанавливаются три стальные секции, которые изготовлены особым способом штампования и полые внутри. Секции смонтированы вертикальным образом и соединяются в один дымоход, по которому поступают продукты горения газа в отдельную дымоходную трубу.

Новое поколение аппаратов АГВ

Нагрев воды происходит с помощью специального змеевика, который опоясывает абсолютно весь контур внутри котла и по нему идет та вода, которая используется для быта. А в котле нагревается и вода для обогрева. То есть, получается, этот аппарат – два в одном.

В комплект новой модели входит инжекционная горелка, которая обеспечивает эффективное сгорание газа без остатка. Такой вот вид горелки отлично работает даже тогда, когда давление газа в трубопроводе является упавшим.

Автоматика нового АГВ

Она полностью контролирует абсолютно весь процесс нагревания воды. А сам блок автоматики состоит из:

  • термодатчика, который контролирует температуру воды;
  • электромагнита, который отвечает за управление основным клапаном подачи газа;
  • термопары, которая монтирована около запальника. Нагреваемая от постоянно горящего факела, она создаёт электрический ток в цепи;
  • датчика тяги. Он монтируется в дымоход и контролирует оптимальную тягу трубы.

Автоматика нового АГВ

Блок автоматики не даст включить отопление АОГВ, если возникла хотя бы малейшая поломка или сбился показатель эффективной работы котла. Главное – правильно отрегулировать автоматику и тогда оборудование будет служить долго.

Отопление АГВ частного дома было изобретёно ещё в пятидесятые годы прошлого века для того чтобы решить вечные проблемы отсутствия центрального отопления в небольших городках и сёлах.

После чего они приобрели достаточно широкое распространение на просторах Советского Союза, и зарекомендовали себя с хорошей стороны. То есть, АГВ отопление в квартире проверено десятилетиями эксплуатации в частном секторе и вполне достойно вписывается в современную жизнь, особенно, после того, как была модернизирована и усовершенствована.

Необходимо только соблюдать абсолютно все меры предосторожности в работе с данным видом котлов, следовать таким документам, как АГВ отопление инструкция, не заниматься самодеятельностью – и тогда он прослужит верой и правдой долгие годы, принося тепло и уют в дом.

Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении. А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно.

Ремонт квартир, загородных домов, кровля, фундаменты, заборы, ограждения, автономная газификация, частная канализация, отделка фасадов, системы водоснабжения от колодца и скважины, профессиональные современные котельные для частных домов и предприятий.

Системы: отопления, водоснабжения, канализации. Под ключ.

Холдинговая компания СпецСтройАльянс

Прокладка, ремонт и монтаж тепловых сетей, теплотрасс под ключ. Для частных домов и предприятий.

www.electricity.msk.ru

видео-инструкция по монтажу своими руками, особенности газовых котлов, цена, фото

Наибольшее распространение в современном мире получила водяная система обогрева, позволяющая эффективно согревать воздух в замкнутых пространствах. Однако она не может функционировать без нагревательных приборов, которые призваны повышать температуру теплоносителя. Особой популярностью пользуются агрегаты АГВ – газовые котлы отопления.

На фото изображен газовый водонагреватель.

Преимущества устройств

Подобные изделия работают на природном газе, который образуется в глубинах земли в результате распада органических веществ. Данный вид топлива относится к полезным ископаемым.

При добыче находят как отдельные залежи, так и частичные формирования нефтегазовых месторождений.

  • При использовании АГВ отмечается существенная экономическая выгода на протяжении всей эксплуатации, так как цена топлива невысока.
  • Высокий КПД газовых котлов позволяет эффективно обогревать индивидуальные объекты любых размеров.
  • Компактные габариты приборов предоставляют возможность размещать их даже в небольших помещениях.
  • Удобство в обслуживании обеспечивается благодаря оптимизированной конструкции прибора.

Схема осуществления нагрева теплоносителя.

Примечание!
Установка газового оборудования должна в обязательном порядке согласовываться со службой технического надзора.
Для оформления придется предоставить определенный набор документов.

Виды газовых водонагревателей

Классификация устройств может производиться по разным параметрам, однако для потребителей важную роль играет мощность, месторасположение и функциональные возможности. Если говорить не только об отоплении, но и о горячем водоснабжении, то стоит рассмотреть два типа котлов.

Одноконтурные агрегаты

Продукция такого типа служит лишь для обогрева помещений, так как во внутренней части отсутствуют гидравлические элементы. Если все же потребуется обеспечить жилой объект горячей водой, то можно подключить емкостный аппарат косвенного нагрева. Основное преимущество изделий заключается в невысокой стоимости, которую удается снизить за счет функциональных возможностей.

Пример одноконтурного котла.

Двухконтурные устройства

Котлы способны не только отапливать жилище, но и обеспечивать его горячей водой. Сам нагрев производится в специальном теплообменнике, который может отличаться в зависимости от варианта исполнения. Стоимость подобных устройств довольно высока, если сравнивать с предыдущими аналогами.

Строение и принцип работы аппарата

АГВ работает достаточно просто. Природный газ попадает в автоматический блок, благодаря которому осуществляется регулировка. В зависимости от температуры подается определенное количество вещества. Далее осуществляется смешивание с воздухом, после чего подготовленная смесь воспламеняется в камере сгорания.

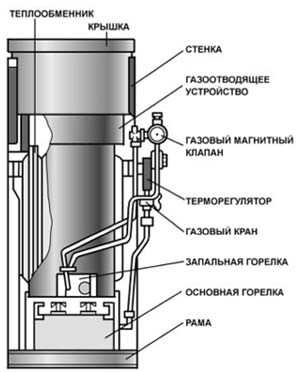

Строение водогрейного аппарата.

Далее рассматривается устройство агрегата, то есть упоминаются элементы, выполняющие основную работу.

  • Горелка предназначается для воспламенения рабочей среды.
  • Теплообменник является посредником между двумя теплоносителями. В отопительных приборах он может быть изготовлен из чугуна, стали или нержавейки.
  • Термостат нужен для поддержания одной и той же температуры.
  • Блок управления позволяет регулировать параметры системы.
  • Термометр и манометр являются измерительными приборами.

Важно!
Строение различных моделей может существенно отличаться, поэтому выше были приведены только основные элементы, выполняющие наиболее важные функции при нагреве воды.

Требования к топочному помещению

Индивидуальные застройщики могут производить установку газовых приборов непосредственно своими руками, однако подключение должны выполнять сотрудники специализированных организаций.

Перед инсталляцией рекомендуется ознакомиться с базовыми требованиями, которые предъявляются к помещению, где будет находиться прибор:

  • Высота потолков в обязательном порядке должна превышать 220 см.
  • На один котел нужно выделять 4 кв. м площади.
  • Недопустима облицовка боковых поверхностей пожароопасными материалами.
  • На 10 куб. м должно приходиться 0,3 кв. м окон.
  • Не разрешается делать двери в топочном отделении менее 80 см.
  • Прибор устанавливается на ровную плоскость из негорючих материалов.

Спецификация материалов для монтажа АГВ-120.

Дополнение!
Помещение должно иметь сообщение с общей вентиляционной системой строения.
Подача воздуха может осуществлять посредством решетки в двери или при помощи приточных клапанов.

Подробнее об установке

Прежде чем осуществить инсталляцию устройства, необходимо подготовить место. На нижнюю плоскость укладывается металлический лист толщиной 0,8 мм. Вместо него можно применять огнеупорные плиты, которые допускается использовать для этих целей. В некоторых случаях инструкция может потребовать залить стяжку, так как вес аппарата для нагрева воды достаточно высок.

От боковых поверхностей обязательно отступается не менее 10 см. Вплотную к стене можно придвигать, если выполнены работы по созданию огнеупорного слоя. Для этого применяются стальные листы и асбестовые панели.

Установка оборудования производится на подготовленную должным образом поверхность. Процесс выравнивания осуществляется с применением строительного уровня. В случае необходимости под опоры прибора подкладывается негорючий материал.

Готовый к установке газовый водонагреватель.

В качестве заключения

На сегодняшний день газовые котлы АГВ отопления – это оптимальное решение для обогрева индивидуальных домов, что связано с относительно низкой стоимостью природного газа. С их помощью можно обеспечить жилище не только теплом, но и горячей водой при небольших затратах, чего не скажешь о других аналогах. Предложенное в статье видео позволит визуально ознакомиться с темой.
