Мотоблок Агро — инструкция по эксплуатации, технические характеристики
Производитель мотоблока Агро — публичное акционерное общество «Уфимское моторостроительное производственное объединение» – крупнейший разработчик и производитель авиационных двигателей в России, выпускаемых им с момента своего создания. Здесь работают более 20 тысяч человек. Предприятие основано в 1925 году.
Адрес: 450039, Башкортостан, ул. Ферина, 2, г. Уфа
Официальный сайт производителя мотоблока Агро — www.umpo.ru
Этот мотоблок, эффективно применяющийся как в фермерском, так и в приусадебном хозяйстве, был разработан в 1996-м году, запущен в серийное производство – в 1998-м году.
В 1999 г. ОАО «УМПО» приступило к изготовлению карбюраторного двигателя нового поколения УМЗ-341, разработанного заводскими специалистами. Этот одноцилиндровый четырехтактный двигатель мощностью 8 л.с. по всем параметрам соответствует лучшим мировым аналогам, а в России ему просто нет равных.
Первоначально он создавался для мотоблока «Агрос».
Мотоблок Агро предназначен для механизации сельскохозяйственных работ в личных приусадебных, фермерских хозяйствах, в садоводстве, огородничестве, а так же в коммунальном хозяйстве.
Технические характеристики мотоблока Агро
| Наименование | Значение |
| Тип мотоблока | Универсальный, одноосный |
| Модель | АГРО мод. 001 |
| Габаритные размеры, при положении руля на одной оси с рулевой штангой, мм длина ширина высота | 1700 ±50 |
| Масса, кг конструкционная эксплуатационная максимальная | 150 ± 3 160 |
| Число передач в трансмиссии вперед назад | 4 2 |
| Максимальная рабочая скорость (определяется положением рычагов переключения мотоблока и дроссельной заслонки двигателя), км/ч — Вперед: На 1 передаче: -с навесным плугом -с фрезой почвенной -тележка с грузом не более 400 кг На 2 передаче: -с навесным плугом -тележка с грузом не более 400 кг На 3 передаче: -тележка с грузом не более 400 кг На 4 передаче: -тележка с грузом не более 250 кг -Назад: На 1 передаче -с косилкой: -со снегоуборщиком: На 2 передаче: -с тележкой | 2,4 4 5,5 6,5 15 2,8 8 |
| Дорожный вертикальный просвет, не менее, мм | 250 |
| Колея, мм | 600+50 или 700+50 со вставками 42T 001. 17.00.001 |
| Радиус поворота при наименьшей колее 600+50 мм (по оси следа внешнего колеса), м | 1,2 |
| Глубина преодолеваемого брода максимальная, м | 0,3 |
| Предельные значения температуры окружающей среды, при которой обеспечивается работоспособность мотоблока | от -20 °С до +40ºС |
| Двигатель | |
| Тип двигателя | Четырехтактный, карбюраторный принудительного воздушного охлаждения |
| Модель | УМЗ-341 |
| Мощность номинальная, кВт (л.с.) | 5,88(8) при 3600 мин-1 |
| Топливо | Бензин автомобильный А-76 ГОСТ 2084-77 или Нормаль-80 ГОСТ Р51105-97 |
| Остальные технические характеристики двигателя приведены в руководстве по эксплуатации двигателя | |
| Трансмиссия | |
| Муфта сцепления | Фрикционная, коническая «сухого» типа, постоянно замкнутая с ручным управлением |
| Главная передача | Пара конических зубчатых колес с круговыми зубьями |
| Дифференциал | Шестеренчатый, конический с 2-мя сателлитами с принудительной блокировкой |
| Конечные передачи | Одноступенчатые с цилиндрическими прямозубными шестернями |
| Остов, ходовая система, рулевое управление | |
| Остов | Безрамный, состоит из корпуса трансмиссии |
| Ходовая система: | |
| Тип | Колесная по схеме 2×2 |
| Размер шин, дюйм | 6,0 х 12 |
| Давление воздуха в шинах, МПа (кгс/см2) | 0,08 — 0,12 (0,8 — 1,2) |
| Рулевое управление | Штанговое, регулируемое по высоте, с возможностью переналадки на реверсивное положение, влево или вправо от основного на 30º |
| Вал отбора мощности | |
| Привод | независимый |
| Частота вращения хвостовика ВОМ при частоте вращения коленчатого вала двигателя 3600 об/мин | 1200 |
| Прицепное устройство | |
| Тип | Корпус ВОМ со шкворнем и фиксатором |
| Размеры и расположение | См. рис. 12 инструкция по эксплуатации |
Инструкция по эксплуатации мотоблока Агро скачать
Запчасти для Мотоблока Агро каталог
Двигатель для мотоблока Агро УМЗ-341 — руководство пользователя скачать
Каталог запчастей двигателя УМЗ-341 и УМЗ-341Э — скачать
Более подробно про двигатель для мотоблока Агро читайте на этой странице сайта.
Для перевода двигателя на бензин Аи-92 необходимо заменить свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.
Методическое указание по переводу двигателя УМЗ-341 и его модификаций на бензин Аи-92 / Аи-80 скачать
ОСОБЕННОСТИ КОНСТРУКЦИИ.
Универсальный мотоблок тяжелого класса «Агро» производства Уфимского моторостроительного производственного объединения относится к профессиональному типу мотоблоков. Вес 160 кг и двигатель в восемь лошадиных сил, шестеренчатый редуктор говорят сами за себя.
Мотоблок выполнен по классической одноосной схеме с валом отбора мощности.
Отечественный двигатель УМЗ-341 бензиновый, одноцилиндровый, 4-тактный, мощностью 5,9 кВт (8 л.с.) при 3600 об/мин.
Система смазки двигателя такова, что здесь масло не разбрызгивается, а, пройдя фильтрацию в сменном фильтре автомобильного типа, под давлением подается к трущимся частям масляным насосом.
Масло требуется двух видов — моторное (1,2 л в картер двигателя) и трансмиссионное (2,5 л). Изначально двигатель рассчитан на 76 бензин, но есть методическое указание от производителя, как перевести двигатель на 92 бензин.
Подробные технические характеристики двигателя УМЗ-341
Трансмиссия включает в себя сухое конусное сцепление, и шестеренчатый редуктор и дифференциал с принудительной жесткой блокировкой, который обеспечивает этой тяжелой машине прекрасную маневренность. Коробка передач, главная передача и дифференциал размещены в одном корпусе. Кроме того, в нем смонтирован также ВОМ и механизм переключения передач.
Включение дифференциала обеспечивает вращение ведущих колес с различными угловыми скоростями, что необходимо при повороте мотоблока и при движении по неровной дороге
Коробка скоростей четырех-ступенчатая, с реверсом. Она хорошо держит тяжелые режимы и ударные нагрузки и имеет вал отбора мощности. Правда, при включении заднего хода доступны только вторая и четвертая передачи, но работают они в «пониженном» варианте — частота вращения уменьшается примерно в два раза.
Рулевая колонка легко устанавливается под различнымиуглами, как по вертикали, так и по горизонтали (плюс-минус 30 градусов) и даже может разворачиваться на 180 градусов, что позволяет удобно управлять мотоблоком при движении «задом наперед» — например при покосе или уборке снега.
При культивации используется активная роторная почвофреза (122 мм по глубине и 440 мм по ширине) или специальный навесной рыхлитель типа бороны, имеющий четыре длинных зуба-лопатки. Плуг позволяет пахать уже на 200 мм по глубине.

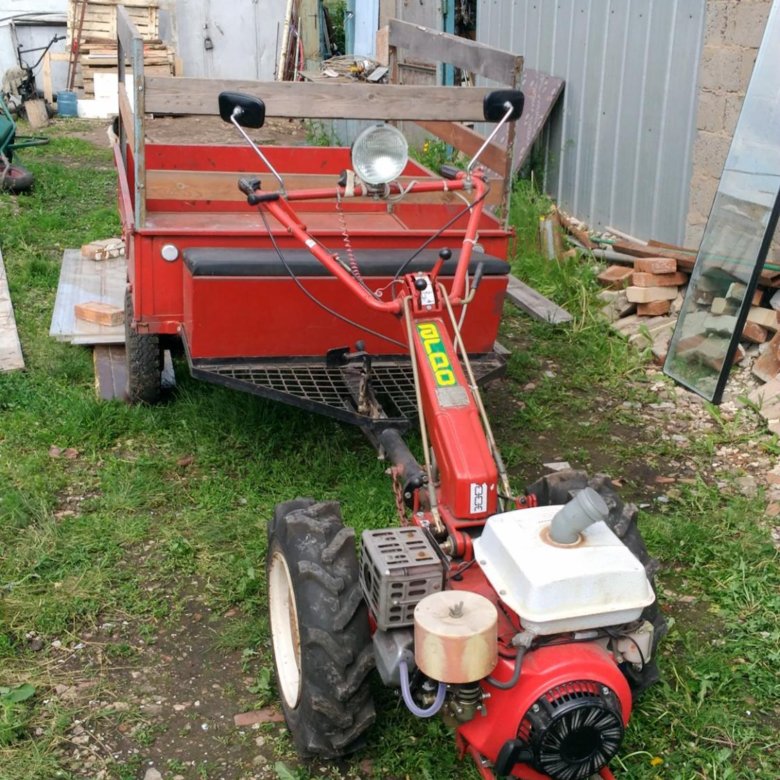

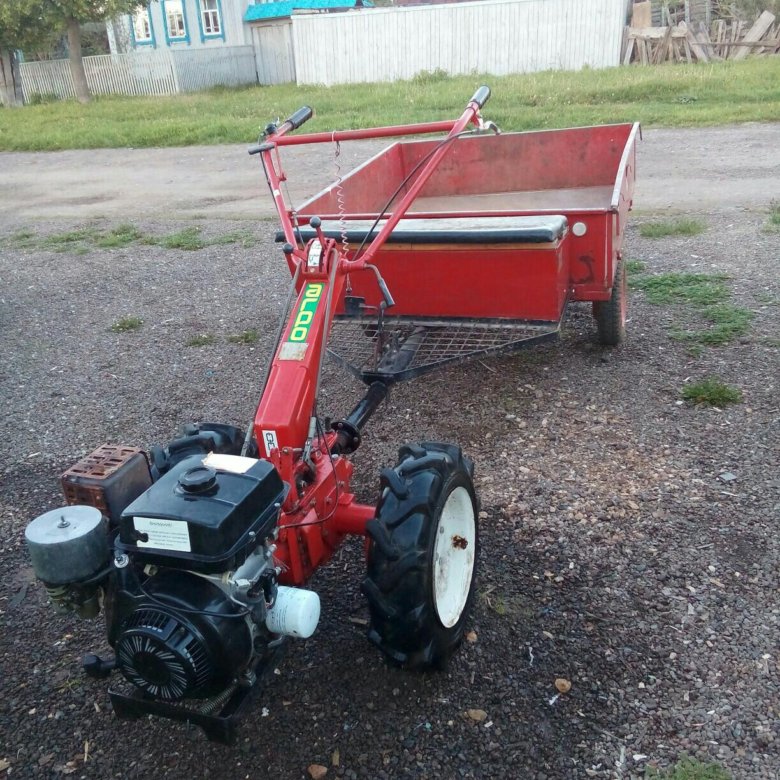

Ширина колеи — 500-700 мм. При наличии транспортировочной тележки мотоблок может перевозить 500 кг груза с максимальной скоростью 15 км/ч.
А вот габариты у «Агро» не маленькие —1700x850x1100 мм, впрочем, для своего класса — тяжелого, профессионального мотоблока — вполне приемлемые.
Навесное оборудование для мотоблока Агро.
Эта машина для крупных фермерских хозяйств или коммунальных служб, способная проводить культивацию, вспашку, нарезку гряд, окучивание, боронование, транспортировку груза, кошение травы, отбрасывание снега.
Такому позиционированию способствует и широкий спектр навесного оборудования — это колеса с пневматическими шинами (поставляются в комплекте, что естественно для столь тяжелой машины), а также роторная почвофреза, фронтальная сенокосилка (две модификации — КН-1, КН-1,5), плуги-отвалы (различных размеров), выкапыватель НПД, двухрядный плуг- окучник СТВ, борона, борона-культиватор, грунтозацепы нескольких видов, транспортировочная тележка ПТМ-500 и снегоотбрасыватель, которые можно приобрести дополнительно.
Кроме того, в продаже есть универсальная сцепка — она позволяет использовать на «Агро» навесное оборудование от других производителей.
Уфа, 19 сентября 2013 г.
Новую жизнь мотоблокам «Агро» дает соглашение о сотрудничестве, подписанное между Уфимским моторостроительным производственным объединением, Торгово-промышленной палатой Республики Башкортостан и компанией «Уфа-механика».
Мотоблоки «Агро» выпускались на ОАО «Уфимское моторостроительное производственное объединение» с конца 90-х годов. Однако в связи с увеличением объема работ УМПО по основному – авиационному – направлению производство мотоблоков планируется передать на другое предприятие Башкортостана – ООО «Уфа-механика». «Перевод выпуска товаров народного потребления (ТНП), к которым относится и мотоблок «Агро», на производство компании «Уфа-механика» обусловлен необходимостью упорядочить продуктовую линейку предприятия через исключение непрофильной продукции.
Поскольку тяжелый мотоблок «Агро» на российском рынке пользуется большим спросом, принято решение не прекращать производство, а передать его партнерам по Торгово-промышленной палате».
Мотобло Агро видео
Как заменить двигатель УМЗ-341 установленный на мотоблоке Агро на Lifan. Многие хотят заменить двигатель на более современный, для них очень полезное видео.

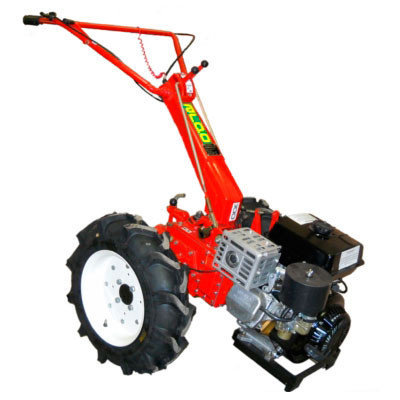

Мотоблок АГРО
Дешевле вряд ли возможно найти. Даже с учетом доставки в самый отдаленный регион РФ – мы ближе всех к заводу и одни способны еще продавать оригинальные АГРО от УМПО.
Любой транспортной. В любую точку. Доставка до терминала бесплатная.
Тот самый «Агрос». Тот самый движок УМЗ-341. Завод УМПО – овеянный гостайной, госзаказом и в списке потенциальных целей на уничтожение в случае ядерной войны.
Неприкосновенный запас «Волопас» от УМПО. Успей.
«Агрос» – мотоблок, проверенный временем, поколениями… Россией – с ее тяжелейшими климатическими условиями.
Везде: в любой точке нашей великой страны, на огородах, на огромных полях фермерских хозяйств – мотоблок «Агро» доказывал свою надежность. Более десяти лет. И доказывает до сих пор.
«Агро» опередил свое время. Это мотоблок тяжелого класса, без всяких оговорок – профессиональный. В нём нашла воплощение идея надежности: купив «Агрос», менять уже не придется – и в этом высший смысл существования «Агрос». В надежности. Так задумано было конструкторами. Поэтому «Агро» – мотоблок, по праву называемый «народным».
Мы сделали все, что было в наших силах, чтобы вернуть «Агрос» в магазины.
Встречайте.
Тот самый «Агрос». Тот самый движок УМЗ-341.
Самый неприкосновенный запас. Успей.
Стоит ли напоминать об особенностях и без того особенного мотоблока?
– Мощность. «Агро» оснащен проверенным двигателем УМЗ-341, самые необходимые запчасти на который у «Волопас» всегда в наличии.
– Универсальный мотоблок.
– Интуитивно понятный интерфейс. Покупка мотоблока «Агрос» механизирует процесс обработки почвы, превращает тяжелый труд в спортивный отдых. Мотоблок не перегружен функционалом, а потому прост в использовании, легко ремонтируется.
Но расширить функционал мотоблока при желании – можно. В нашем интернет-магазине представлен широкий ассортимент навесного оборудования к мотоблоку «Агро»: косилка роторная КРМ-1, косилка сегментная КН-1,1, плуг, картофелекопалка, картофелесажалка, окучник, грунтозацепы, фрезы почвенные, отвал мотоблочный, серьезный снегоуборщик для серьезного мотоблока СМБ-0,9, тележка-прицеп ПТМ-500-2 и многое другое…
– Надежность. Мотоблок выполнен целиком из высококачественной стали, и всё в нем дышит прочностью и надежностью.
Твой мотоблок. Твой «Агрос».
| ХАРАКТЕРИСТИКИ | МОТОБЛОКА «АГРО» |
| Тип мотоблока | универсальный, одноосный |
| Габаритные размеры | – длина : 1700±50– ширина : 850±20– высота : 1100±50 |
| Масса, кг | 150 |
| Число передач в трансмиссии | – вперед : 4– назад : 2 |
| Максимальная рабочая скорость, км/ч | Вперед :– На I передаче с тележкой 2,4– На II передаче с тележкой 5,5– На III передаче с тележкой 6,5– На IV передаче тележка с грузом 15Назад :– На II передаче с тележкой 8 |
Дорожный вертикальный просвет, не менее | 250 мм. |
Колея | 600±50 мм. |
Муфта сцепления фрикционная, коническая «сухого» типа, постоянно замкнутая, с ручным управлением.
Частота вращения хвостовика ВОМ при частоте вращения коленчатого вала двигателя 3600 мин, мин 1200.
ХАРАКТЕРИСТИКИ | ДВИГАТЕЛЯ «УМЗ-341» |
|
|
Рабочий объем | |
Номинальная мощность, | 5,88 кВТ (8 л. |
Частота вращения | 3600 об/мин |
Максимальный крутящий момент | 17,2 Нм |
Степень сжатия | 7,4 |
Диаметр цилиндра | 79 мм |
с.)
А комплектация (комплектность) следующая: мотоблок АГРО без грузов, без навески, являющейся на этой странице демонстрационной, но со специальным подарком от ВОЛОПАС. И это очень нужный подарок. Это навеска. Некий окучник. Какой? Сюрприз. Или топорик.
Мотоблок «Агро» — эффективный помощник в хозяйстве
Дачный участок — это не только приятная возможность отдохнуть на природе, вдали от шумного мегаполиса, но и необходимость ухода за садом и огородом, клумбами и цветниками кровати.
Если участок большой, то эта работа превращается в тяжелую, и облегчить ее можно только максимальной механизацией. Изобрел множество компактных и простых в управлении машин для того, чтобы сделать сельскохозяйственные работы максимально легкими, быстрыми и эффективными, в том числе мотоблок «Агро» производства Уфимского моторостроительного ПО.
Данный агрегат можно отнести к классу профессиональных тяжелых машин с солидными характеристиками. Его вес составляет 160 кг, а силовой агрегат имеет мощность 8 л.с. Схема сборки — классическая одноосная, с валом отбора полезной мощности. На моторной лодке «Агро» установлен бензиновый двигатель отечественного производства УМЗ-341 мощностью 5,9 кВт, четырехтактный, одноцилиндровый.
Схема двигателя аналогична Honda GX240, но отличается от него пониженной степенью сжатия, что позволяет использовать для заправки бензин А-76. При использовании низкооктанового бензина расход несколько увеличивается, но шестилитровый бак обеспечивает непрерывную работу необходимое время.
Двигатель имеет улучшенную систему смазки, при которой масло не разбрызгивается. Оно фильтруется в съемном фильтре, изготовленном по типу автомобильного, и подается в зоны трения под избыточным давлением масляным насосом. Масло используется двух видов: моторное и трансмиссионное.
Трансмиссия в виде сухого конусного сцепления, шестеренчатого редуктора и принудительной жесткой блокировки дифференциала придает тяжелой машине повышенную маневренность. Мотоблок «Агро» имеет четырехступенчатую реверсивную коробку передач, которая хорошо работает в тяжелых режимах и выдерживает ударные нагрузки. При включении заднего хода доступны только четвертая и вторая передачи, работающие в пониженном (примерно в 2 раза) режиме. Рулевая колонка мотоблока может быть установлена под разными углами, как в горизонтальном, так и в вертикальном положении, кроме того, ее можно развернуть на 180 градусов. Это обеспечивает все возможные режимы работы агрегата, в том числе при уборке снега или скашивании травы, когда машина движется «задним ходом».
Для полевых работ используется активный роторный фрез, он дает рабочую глубину 122 мм при рабочей ширине 440 мм. Кроме того, на мотоблок «Агро» можно установить навесной рыхлитель, представляющий собой борону с четырьмя зубьями лопаты, или плуг, вспахивающий почву вглубь на 200 мм. При наличии транспортной тележки возможна перевозка грузов до 500 кг одновременно со скоростью около 15 км/ч. Мотоблоки «Агро» имеют достаточно солидные габариты (1,1 х 0,85 х 1,7 м), что неудивительно и вполне приемлемо для тяжелых профессиональных автомобилей.
Машина предназначена в основном для крупных фермерских хозяйств и больших дач, может использоваться коммунальными службами. Мотоблок «Агро», отзывы о котором содержат множество положительных характеристик, способен выполнять большое количество сельскохозяйственных работ. В этот перечень входят культивация и вспашка почвы, нарезка грядок, окучивание, боронование, скашивание травы, уборка снега и мусора, перемещение грузов, разумеется, с применением соответствующего навесного оборудования.
Использование мотоблока «Агро» поможет выполнить необходимые работы быстро, качественно и с меньшими трудозатратами на всех этапах.
