Сварочный автомат АДФ-1002
Каталог товаров
Главная Каталог оборудования Сварочное оборудование Электросварочное Сварочные автоматы
АДФ-1002
Продажа электросварочного оборудования со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на сварочные автоматы АДФ-1002 запрашивайте в отделе сварочного оборудования.
Технические характеристики
| Пределы регулир. свар. тока, А: | 200-1000 |
| Диаметр свар. проволоки, мм: | 2,0-5,0 |
| Защитная среда: | флюс |
| Напряжение питания, В: | 380 |
| Частота сети, Гц: | 50 |
| Кол-во фаз: | 3 |
| Скорость подачи проволоки, м/ч: | 60-362 |
| Скорость сварки, м/ч: | 12-120 |
| Ёмкость кассеты для проволоки, кг: | 15 |
| Ёмкость бункера для флюса, дм3: | 6 |
| Межосевое колесное расстояние, мм: | 260 |
| Колесная колея, мм: | 320 |
| Масса блока управления, кг: | 30 |
| Габаритные размеры, мм: | 716х346х526 |
| Вес, кг: |
Сварочный автомат АДФ-1002 приятно удивляет своими характеристиками.
Обладая высокой мощностью, он вдобавок может комплектоваться для работы в нормальных условиях или при повышенных температурах и влажности окружающей среды.
Автомат сварочный предназначен для сварки под слоем флюса соединений встык с разделкой и без разделки кромок, для сварки угловых швов вертикальным и наклонным электродом, а также нахлесточных швов. Швы могут быть прямолинейными и кольцевыми. Автомат в процессе работы передвигается по изделию или по уложенной на нем направляющей линейке. Поставляется с блоком управления для источника питания типа ВДУ-1202 или ТДФЖ-1002.
Конструктивные отличия автоматов:
| Модификация автомата | Род тока | Источник питания | Назначение |
|---|---|---|---|
| АДФ-1002 У3 АДФ-1002 04 |
Переменный | ТДЖ-1002 | Для сварки сплошной электродной проволкой Ш 2-5 мм |
| АДФ-1002-1 У3 АДФ-1002-1 04 |

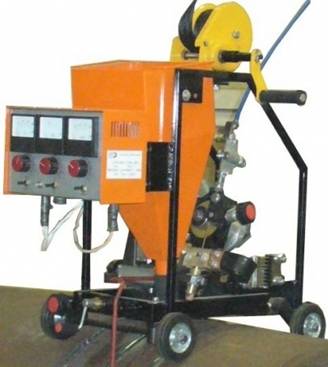

Переменный | ВДУ-1202 | Для сварки сплошной электродной проволкой Ш 2-5 мм и ленточным электродом 1,5*20 мм. НаверхУстройство сварочного автомата АДФ-1002 и подготовка его к работе6. По рис. 1.4, 1.6, 1.7 определяем геометрические параметры шва, которые обеспечивают ранее выбранные режимы сварки: B = 10,8 мм; Н = =6 мм; h2 = 4,5 мм. Коэффициент формы провара для сварки под флюсом лежит в пределах Ψтаб=1…3. Производим проверку полученных геометрических размеров шва Ψрасч= В/Н = 10,8 / 6 = 1,8. Расчетное значение коэффициента формы провара лежит в рекомендованных границах. 7. Заносим данные по сварочным режимам и размерам полученного сварного шва в табл. 1.6. Сварочный трактор АДФ-1002 (рис. 1.11) предназначен для автоматической сварки под флюсом соединений встык с разделкой и без разделки кромок, для сварки угловых швов вертикальным или наклонным электродом, а также нахлесточных швов. Рис. 1.11. Общий вид сварочного автомата АДФ-1002: 1 – переднее шасси; 2 – токоподвод; 3 – сварочная головка; 4 – корректировочный механизм; 5 – бункер для флюса; 6 – кронштейн; 7 – кассета; 8 – двигатель; 9 – ходовой механизм; 10 – маховичок; 11 – кронштейн; 12 – сопло; 13 – шланг; 14 – пульт управления 16 Сварочный автомат представляет собой самоходный механизм, состоящий из редуктора подающего устройства, входящего в блок сварочной головки 3, и ходовой тележки, состоящей из переднего шасси 1 и ходового механизма 9. Токоподвод 2 служит для подвода сварочного тока к электродной проволоке и направления ее в зону сварки. В качестве токоподвода используют два скользящих подпружиненных контакта из медного сплава, расположенных в непосредственной близости от горящей дуги (длина сухого вылета около 40 мм). Правильный механизм состоит из трех роликов, расположенных над механизмом подачи. Режим правки регулируется упорным винтом верхнего ролика. Корректирующий механизм обеспечивает необходимое поперечное смещение проволоки относительно стыка сварного соединения. Пульт управления используется для контроля параметров сварки и предварительной настройки режима. К сварочному автомату прикладывается два сменных бункера, обеспечивающих работу вертикальным и наклонным электродами. В нижней части бункера закреплена игла-указатель, которой сварщик регулирует направление перемещения дуги по стыку. Сварочный автомат комплектуется источником тока на 1 000 А и блоком управления сварочным процессом, позволяющим без участия оператора выполнять последовательность действий: 1.Подъем и опускание электродной проволоки. 2.Закорачивание сварочной проволоки перед сваркой, подъем проволоки из шлаковой ванны и др. 3.Передвижение автомата при отсутствии сварочной проволоки. 4.Включение сварочного тока и возбуждение дуги, подачу электродной проволоки, передвижение автомата по свариваемому изделию. 5.Дистанционное управление, регулирование сварочного тока. 6.Заварку кратера и отключение сварочного тока в конце цикла. Режимы сварки предварительно устанавливаются для каждого конкретного случая и при необходимости проверяются контрольным про- 17 варом шва. При выполнении сварочных работ порядок и последовательность действий сварщика следующие: 1. Включение источника сварочного тока. 2. Закорачивание электрода на изделие нажатием кнопки «ВНИЗ». 3. Включение фрикционной муфты ходового механизма тележки маховичком 10. 4. Подача флюса из бункера на закороченный электрод за счет открытия заслонки. 5. Подача давления воздуха на эжектор флюсоотсоса. 6. Возбуждение сварочной дуги нажатием кнопки «ПУСК». 7. Завершение цикла сварки нажатием кнопки «СТОП». При нажатии кнопки «СТОП» автомат останавливается, но сварочная дуга продолжает гореть 1…2 с, производя заварку кратера за счет плавного спада сварочного тока. По истечении этого времени автомат отключает сварочный ток. При подготовке сварочного трактора к работе выполняются следующие действия: 1. Проверяется направление вращения двигателя 8 и при необходимости изменяется на противоположное. 2. В зависимости от типа сварного соединения, типа шва и способа его сварки монтируется переднее шасси автомата. 3. При сварке стыковых швов без разделки кромок, а также нахлесточных швов на переднее шасси устанавливаются два обрезиненных колеса. Вылет колес впереди электрода зависит от конструкции свариваемого изделия и конфигурации шва. 4. При сварке стыковых швов с разделкой кромок или с зазором не менее 2 мм на одной из штанг переднего шасси закрепляется копир. 5. В зависимости от типа свариваемого шва и его положения во время сварки направление электрода по шву может осуществляться тремя способами: 5.1. Автоматическое направление электрода самокопированием; 5.1.1. С использованием корректирующего механизма; 5.1.2. Двойное копирование, грубое и точное. 5.2. Полуавтоматическое направление по шву с помощью направляющей линейки. Порядок выполнения работыЛабораторная работа выполняется в следующей последовательности: 1.Зарисовать схему сварки под флюсом по рис. 1.1. Отметить основные положения сварки под флюсом и характеристики сварочного процесса. 2.Используя графические зависимости и табличные справочные данные, произвести выбор сварочных режимов в соответствии с индивидуальным заданием и заполнить сводную табл. 1.6. 18 3.Ознакомится с устройством и работой сварочного автомата АДФ-1002. 4.Настроить сварочный автомат на выбранные сварочные режимы в соответствии с индивидуальным заданием и произвести сварку образца. 5.Оценить качество полученного сварочного шва. Произвести замер основных параметров шва, сравнить опытные и табличные значения. 6.Сделать выводы по проделанной работе. Контрольные вопросы и задания1.Объясните возможность увеличения производительности сварки под флюсом в сравнении с другими дуговыми способами сварки. 2.Чем можно объяснить высокое качество швов, получаемых сваркой под флюсом? 3.Почему при сварке под флюсом достигается экономия расхода электродного материала? 4.При сварке под флюсом плотность тока в дуге может достигать 150…200 А/мм2, что невозможно при ручной дуговой сварке. Дайте объяснение. 5.За счет чего при сварке под флюсом улучшаются условия труда и повышается культура производства? 6.Какие металлы свариваются под флюсом? 7.Укажите используемые для сварки под флюсом сварочные мате- риалы. 8.Чем можно объяснить значительную (до 40 %) экономию электроэнергии в сравнении с ручной дуговой сваркой? 9.Укажите род используемого тока и величины рабочих напряжений дуги для сварки под флюсом. 10.Чем можно объяснить необходимость просушки флюса и освобождения его от влаги? Укажите режимы температуры сушки и времени выдержки. 11.При сварке под флюсом достигается значительная глубина проплавления основного металла. Дайте этому объяснение. 12.Какие параметры сварки оказывают максимальное влияние на глубину проплавления основного металла? 13.Как влияет выбор рода тока (переменный, постоянный), полярности дуги (прямая, обратная) на геометрические параметры шва и форму его поперечного сечения? 14.Дайте объяснение влиянию скорости сварки на основные размеры шва (В, Н, h2). 19 Очиститель воздуха HEPA для дома и офисаМОЩНАЯ ОЧИСТКА ДЛЯ ЗАЩИТЫ ВАШЕГО ДОМАОсобенности и преимущества UltraHepa Filter Двойное действие углерод/газ Автоматовая и датчик Airquality Запечатанная система Filter Alert heit 11111111 . AirDoctor 1000™️ Небольшой и мощный очиститель, который идеально подходит для гостевых комнат, детских спален и домашних офисов. Он обеспечивает циркуляцию воздуха на площади 285 кв. футов 4 раза в час или на площади 570 кв. футов 2 раза в час. КУПИТЬ СЕЙЧАС AirDoctor 2000™️Разработанный для небольших помещений, AirDoctor 2000 обеспечивает мощную очистку небольших комнат, средних и маленьких спален, детских, домашних офисов и многого другого. Он обеспечивает циркуляцию воздуха на площади 305 кв. футов 4 раза в час или на площади 610 кв. футов 2 раза в час. КУПИТЬ СЕЙЧАС AirDoctor 3000™️Мощная очистка больших комнат в вашем доме, включая главные спальни, гостиные, кухни и многое другое. Он обеспечивает циркуляцию воздуха на площади 638 кв. футов 4 раза в час или на площади 1274 кв. футов 2 раза в час. КУПИТЬ СЕЙЧАС AirDoctor 5000™️Производительность профессионального уровня для очень больших пространств в вашем доме, таких как кухни открытой планировки и большие комнаты с высокими потолками. Он обеспечивает циркуляцию воздуха на площади 1001 кв. фут 4 раза в час или на площади 2001 кв. фут 2 раза в час. КУПИТЬ СЕЙЧАС Избранное наНайдите подходящий AirDoctorдля вашего дома » Скрытые опасности загрязнения воздуха внутри помещенийЗахватывает загрязняющие вещества. МИКРОНПЫЛЬЦА 10-20 МИКРОН ФОРМА 10 МИКРОН БЕЗУПРЕЧНОЕ СПОКОЙСТВИЕ ДЛЯ КАЖДОЙ КОМНАТЫ ВАШЕГО ДОМА30-дневная гарантия Breathe EasyНа AirDoctor распространяется наша гарантия Breathe Easy. Попробуйте AirDoctor у себя дома в течение 30 дней. Если вам это не нравится, просто свяжитесь с нами, чтобы вернуть товар и получить полный возврат стоимости покупки, за вычетом доставки и обработки. Никаких вопросов не было задано. Испытано и доказано, что оно улавливает частицы в 100 раз меньше, чем стандарт HEPA* » НАШАТЕХНОЛОГИЯ Доказано наукой Наука о чистоте воздуха сложна. В ходе сторонних лабораторных испытаний, проведенных MRIGlobal, AirDoctor 3000 удалил 99,97% живого вируса SARS-CoV-2 из воздуха в тестовой камере.AirDoctor 3000 удалил 99,99% протестированных бактерий и вирусов, включая вирус h2N1 в сторонних лабораторных тестах.AirDoctor 3000 прошел независимые испытания и доказал свою способность улавливать взвешенные в воздухе частицы размером до 0,003 микрона.ФИЛЬТР UltraHEPA® Фильтры UltraHEPA компании AirDoctor улавливают невидимые вам сверхмелкие загрязнители, такие как пыль, пыльца, споры плесени, дым, шерсть домашних животных и перхоть, бактерии и вирусы. Стандарт HEPA требует, чтобы 9Улавливается 9,97% частиц размером 0,3 микрона. Уловитель углерода/газа/фильтр ЛОС Наша запатентованная система двойного действия уловитель углерода/газа/фильтр ЛОС удаляет опасный озон, газы, запахи и летучие органические соединения (ЛОС), такие как формальдегид. Современный монитор качества воздуха Автоматический режим AirDoctor использует профессиональный датчик качества воздуха для оценки качества воздуха в помещении и немедленной настройки на нужный уровень фильтрации для полного спокойствия Отзывы покупателей Посмотрите, как людям стало легче дышать с #AirDoctor *Тестирование устройства AirDoctor 3000 проводилось независимой лабораторией LMS Technologies, которая специализируется на тестировании воздушных сред и фильтров. Фильтры HVAC — AirDoctor ProИспользуйте в любой системе HVAC. Пожалуйста, убедитесь, что в настоящее время у нас есть размер, который вы ищете. Фильтр AirDoctor Home HVAC59,95 $Улучшите качество воздуха и очистите свой дом. В каждой упаковке 2 фильтра. Размер Выберите вариант12x24x116x20x116x25x120x20x120x25x120x30x1 Количество Выберите вариант (Упаковка из 2 штук) 1 упаковка 2 упаковка 3 упаковка 4 упаковка 5 упаковка 6 упаковка
*Совместимость с системами HVAC, которые поддерживают фильтры HVAC шириной 1 дюйм в пределах правильного размера фильтра добавить в корзину ПРОВЕРИТЬ Дышите легко с AirDoctor MERV 14 Домашние фильтры HVACКУПИТЬ СЕЙЧАС Дышите легко с домашними фильтрами AirDoctor HVACКУПИТЬ СЕЙЧАС Что такое воздушный фильтр HVAC? Как они оцениваются?Что такое воздушный фильтр HVAC? Как они оцениваются? Инвестиции в высококачественный воздушный фильтр HVAC с рейтингом MERV 14 могут значительно улучшить качество воздуха во всем вашем доме, поскольку он дополняет работу вашего очистителя AirDoctor. Он не только улучшит качество воздуха в вашем помещении, улавливая небольшие переносимые по воздуху частицы, такие как пыльца, пылевые клещи и перхоть домашних животных, но это также продлит срок службы вашей системы HVAC. Инвестиции в высококачественный воздушный фильтр HVAC с рейтингом MERV 14 могут значительно помочь улучшить качество воздуха во всем вашем доме, поскольку он дополняет производительность вашего очистителя AirDoctor. Он не только улучшит качество воздуха в вашем помещении, улавливая мелкие частицы в воздухе, такие как пыльца, пылевые клещи и перхоть домашних животных, но это также продлит срок службы вашей системы HVAC. Фильтр с рейтингом MERV 14 обеспечивает оптимальную работу в течение многих лет. AirDoctor MERV14 HVAC Filter AdvantageAirDoctor’s Advantage Минимальное отчетное значение эффективности (MERV), рейтинг 14 Оптимальная фильтрация без значительного ограничения потока воздуха плесень и другие опасные загрязнители воздуха Удаляет 96 % частиц размером 1–3 микрона Испытано и подтверждено сторонними независимыми лабораториями Простота установки 30-дневная гарантия возврата денег КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС Улавливание невидимых загрязнений Дышите легко и защищайте своих близких с помощью фильтра AirDoctor HVAC MERV 14. Бактерии Вирусы Домохозяйная пыль Пыль -мусор Кашель/Шухливый мусор СОТ Уменьшите количество переносимых по воздуху загрязнителей, которые выбрасываются в ваш дом или офис, с помощью фильтра MERV 14 HVAC от AirDoctor Это не только важно для качества воздуха в вашем жилом помещении, но и поможет в долгосрочной перспективе сэкономить деньги на дорогостоящем ремонте которые могут понадобиться из-за наростов и засоров. Инвестиции в высокоэффективный фильтр HVAC MERV 14 сегодня могут быть именно тем, что нужно вашему дому или офису, чтобы дышать легко! Как установить фильтр AirDoctor HVACКак установить фильтр HVACШаг 1 Откройте специальное вентиляционное отверстие HVAC и снимите существующий фильтр (если применимо). Шаг 2 Снимите пластиковую пленку с фильтра. Не разрезайте и не удаляйте картонную рамку. Шаг 3 Вставьте фильтр в соответствующее отверстие в системе отопления, вентиляции и кондиционирования воздуха, указав стрелку на раме на двигатель вентилятора. Шаг 4 Закройте вентиляционное отверстие HVAC. ОтзывыЛучший фильтр!«Как гордый владелец очистителя воздуха AirDoctor, я знал, что новые фильтры AirDoctor HVAC будут иметь такое же превосходное качество. Я был прав! AirDoctor обеспечивает такое же качество, которому вы можете доверять!» – Alex C. Простая установка!«Мне нравится, что фильтры HVAC имеют четкую маркировку с простыми инструкциями по установке. Я смог заменить свои грязные фильтры HVAC за считанные секунды». – Хайем П. Душевное спокойствие «Раньше я покупал домашние фильтры для дома моих родителей в Home Depot или Lowe’s. – Аманда С. Используйте в любой системе HVAC. Пожалуйста, убедитесь, что в настоящее время у нас есть размер, который вы ищете. Фильтр AirDoctor Home HVAC59,95 $Улучшите качество воздуха и очистите свой дом. В каждой упаковке 2 фильтра. Размер Выберите вариант12x24x116x20x116x25x120x20x120x25x120x30x1 Количество Выберите вариант (Упаковка из 2 штук) 1 упаковка 2 упаковка 3 упаковка 4 упаковка 5 упаковка 6 упаковка |
Редуктор и ходовой механизм приводятся от общего электродвигателя 8. Скорость сварки и скорость подачи проволоки из кассеты 7 регулируются сменными шестернями. Подача электродной проволоки осуществляется сварочной головкой 3. На ее корпусе укреплены токопровод 2 и кронштейны 6 с пультом управления 14. На кронштейнах установлены корректирующий механизм 4, правильный механизм для пластического деформирования сварочной проволоки (на схеме не показан), кассета 7 и бункер с флюсом 5.
Кроме того, он используется для поперечного наклона сварочной головки, когда возникает необходимость точной установки электрода в плоскости копира.
Процесс сварки завершен.
5.3. Ручное копирование. 6. Предварительная установка наплавочных режимов в зависимости от марки свариваемой стали, электродной проволоки и флюса согласно технологии, разрабатываемой для каждого конкретного случая. 7. Сварка контрольного образца.
