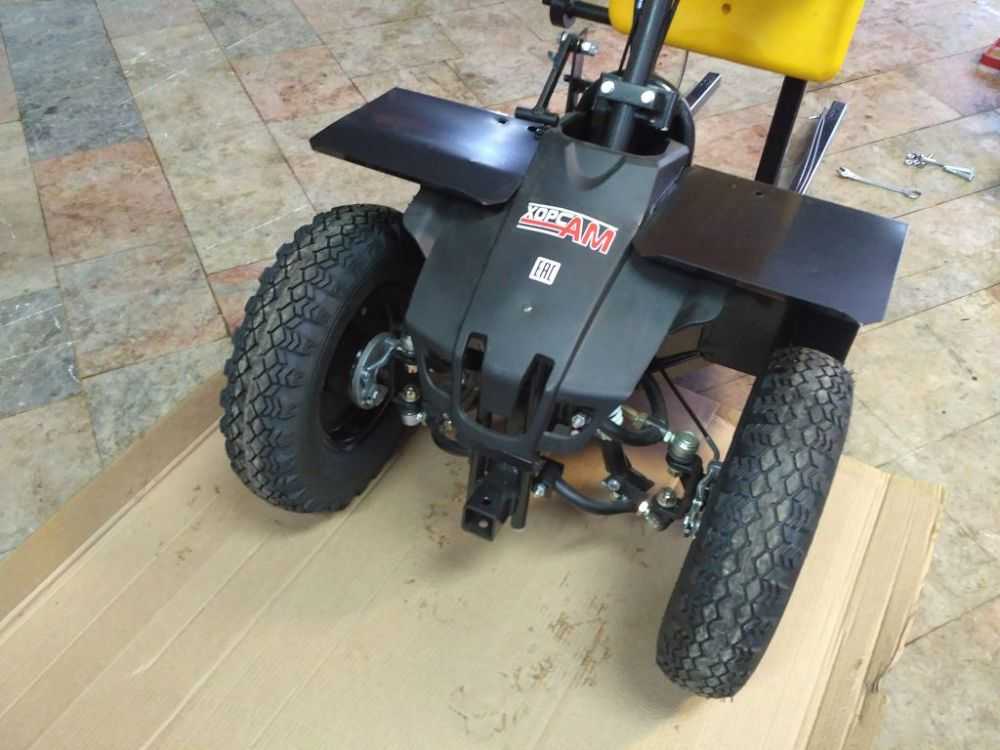

Адаптер до мотоблока з рулем: Адаптер задний с рулем АМ-2 для мотоблока (универсальный) – купить в интернет-магазине, цена, заказ online

Содержание

своими руками, передний с рулевым управлением, самодельный с рулем, чертежи и размеры, как сделать, задний, отзывы владельцев, видео, схемы

Содержание

  1. Назначение
  2. Разновидности адаптеров для мотоблока
  3. С рулевым управлением
  4. С подвижным сочленением
  5. Передние и задние адаптеры
  6. Как сделать адаптер к мотоблоку своими руками
  7. Схема и элементы конструкции
  8. Необходимые материалы и инструменты
  9. Чертежи и размеры
  10. Руль на мотоблок своими руками
  11. Сборка адаптера для мотоблока
  12. Отзывы владельцев

Многие фермеры используют мотоблоки для работы на своих полях. Адаптер для мотоблока дает возможность ускорить ее выполнение. Этот агрегат используется как прицеп, который передвигается на колесах и присоединяется к мотокультиватору. К устройству можно добавить навесное оборудование, монтировать кресло. Часто огородники сами изготавливают такой агрегат.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

  • убирать сено;
  • выравнивать поверхность почвы;
  • транспортировать грузы;
  • боронить землю;
  • очищать участок от снега.

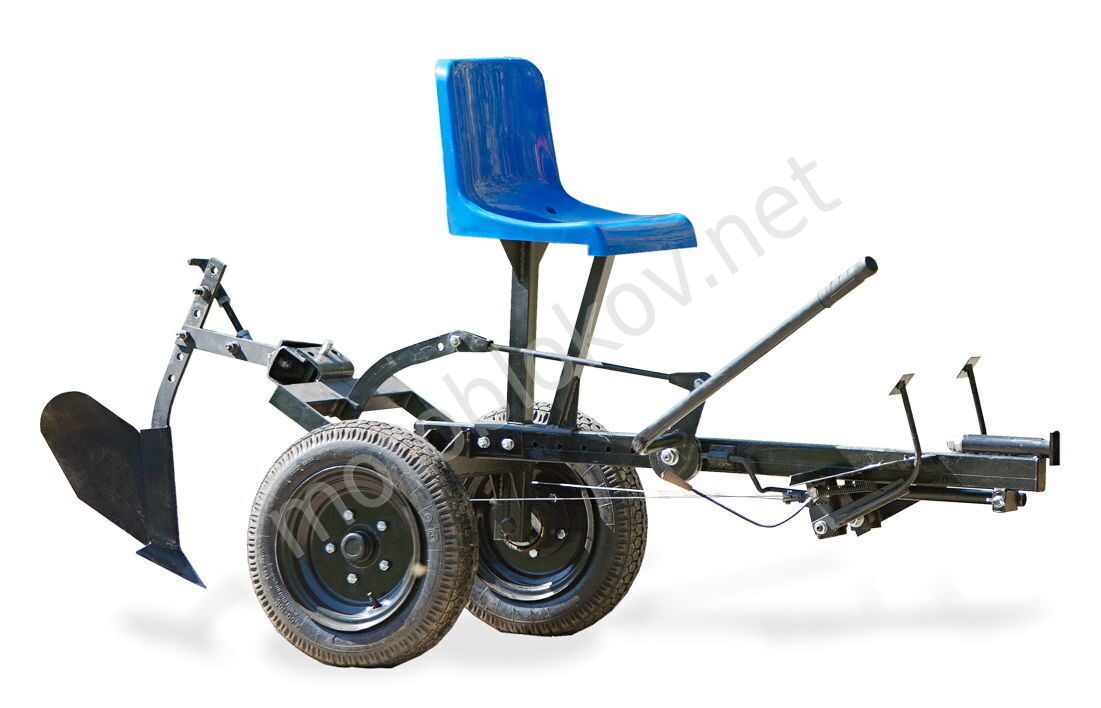

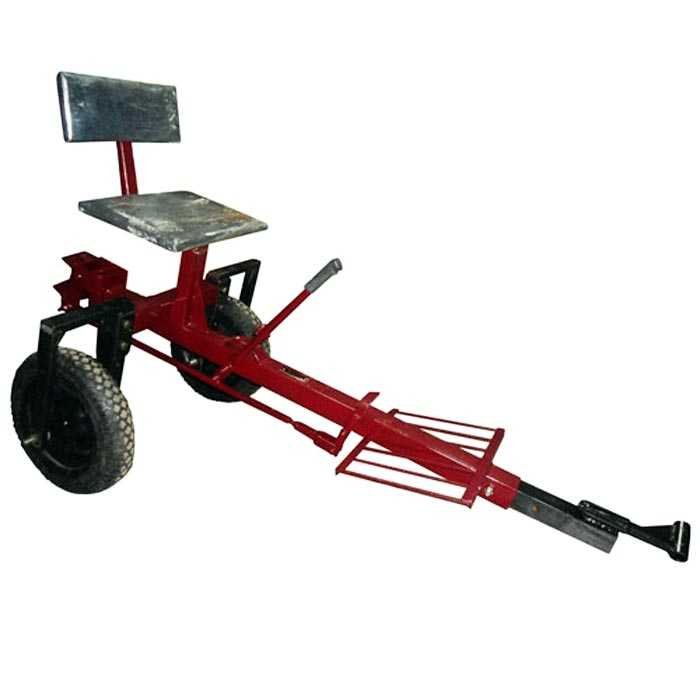

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Можно устанавливать разные насадки для сбора урожая, плуг, косилку и т.д.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

  • рамы;
  • сиденья оператора;
  • двух колес;
  • оси;
  • сцепного механизма.

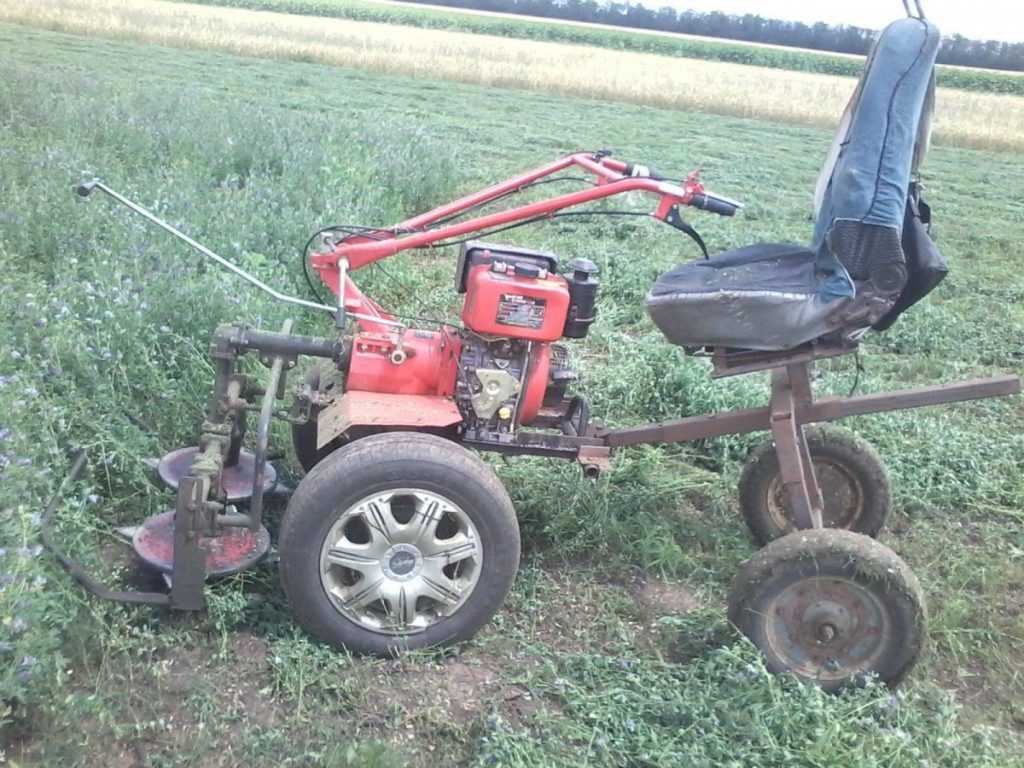

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

Технические характеристики:

  1. Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
  2. Наибольшая грузоподъемность — 100 кг.
  3. Диаметр колеи составляет 67 см.
  4. Габариты равны 130х70х71 см.
  5. Вес устройства — 22 кг.
  6. Гарантийный срок работы — 5 лет.

Разновидности адаптеров для мотоблока

Адаптер к мотоблоку бывает нескольких типов. Конструкцию различают по методу сцепки:

  1. Прочное соединение с мотокультиватором. В аппарате имеется отдельный руль. Управляемые колеса расположены спереди или сзади (возможны оба варианта).
  2. Подвижное соединение. При этом все время меняется угол между культиватором и тележкой. Поворот требует больших усилий, из-за того что место соединения подвижно.

Устройства подразделяются также по наличию ведущих колес на:

  1. Передние. Узел сцепки находится сзади.
  2. Задние. Узел сцепки расположен спереди.

Прицепы подразделяют на:

  • простые;
  • универсальные.

Кроме огородных работ универсальные пригодятся для перевозки урожая.

Прицепы делят по величине дышла:

  • короткое;
  • длинное.

К мотоблокам небольшой мощности прикрепляют конструкции с коротким дышлом. К мощным культиваторам присоединяют прицепы с длинным дышлом.

Существуют 2 разновидности прицепов: на 1 ось или на 2 оси. Эти сцепки созданы заводом изготовителем. На заводе рассчитали такую конструкцию и монтировали на нее фаркоп. Под сидением была установлена рессора, предназначенная для плавного хода машины по каменистой поверхности.

На АПМ изготовлены специальные подножки, тормоз, который нажимается стопой для остановки культиватора. На адаптер монтировали пневматические шины, которые обеспечивают плавный ход на большой скорости.

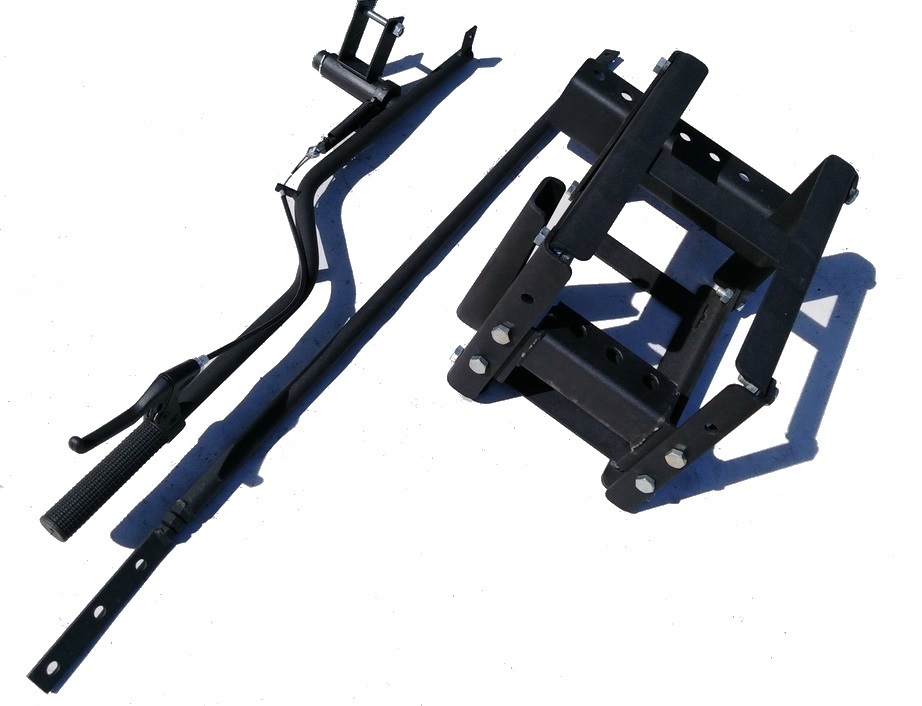

Купить прибор в спецмагазине можно в разобранном виде в упаковке. Собирать его несложно. Для этого существует инструкция. Для сборки устройства не нужны дополнительные знания и навыки. После надо проверить, как работает конструкция.

Если все узлы работают хорошо, можно приступать к эксплуатации устройства. При покупке конструкции нужно выбрать также мягкую подкладку для сиденья. Тогда работа водителя станет более удобной. Большой популярностью у фермеров пользуются адаптер ХорсАМ ИС 1 к мотоблоку Магнум, адаптеры к культиваторам ПНО-1, АМ-3 К, БУМ-3, КТЗ-03.

С рулевым управлением

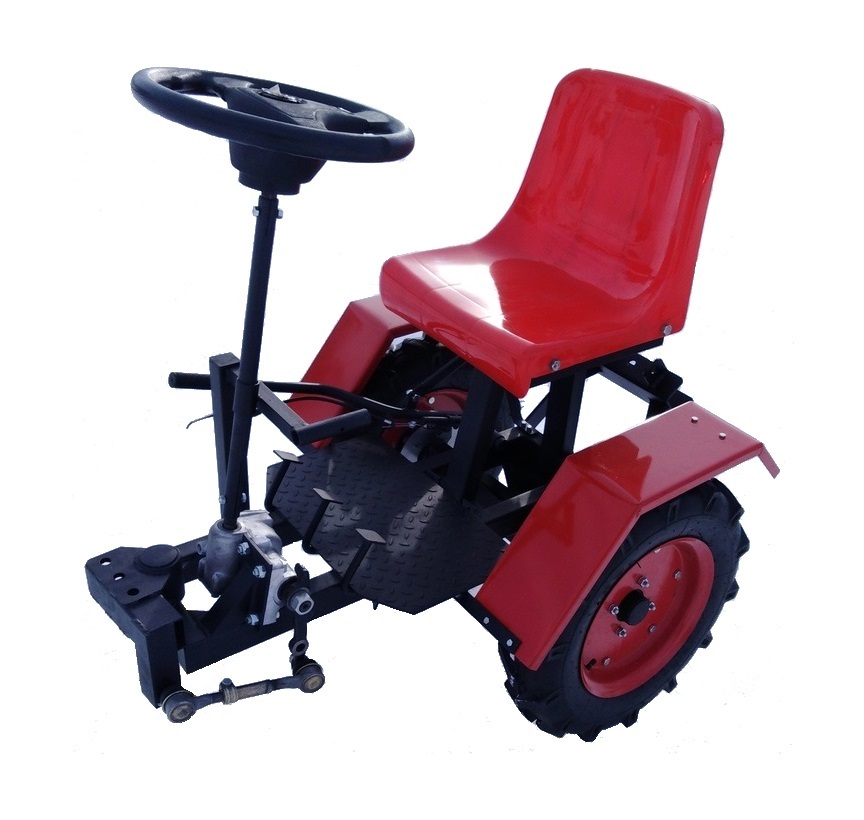

Качественный адаптер с рулем для мотоблока делает проще управление культиватором. Такой мотоблок по своим функциям сравним с мини-трактором, только является более экономичным в потреблении топлива. У стандартного агрегата АПМ от завода-изготовителя «Красный Октябрь» нет руля.

Управление осуществляется при помощи руля культиватора. Но другие изготовители выпускают агрегаты с рулевым управлением. Тележка предназначается для более удобной работы на культиваторе, поэтому наличие руля сделает управление более простым.

С подвижным сочленением

При подвижной сцепке прицепа с мотокультиватором угол вертикальной оси между тележкой и культиватором меняется. Сделать такой аппарат легче, но при повороте надо будет прилагать больше сил. Этот тип прицепа уступает в геометрических характеристиках: радиус поворота становится больше.

Передние и задние адаптеры

Существует несколько видов прицепов в зависимости от того, какие колеса ведущие:

  1. Передний привод. Агрегат фиксируют сзади мотоблока. Это простая и наиболее популярная модификация. Она дает возможность легко управлять культиватором и выполнять большой объем работ.
  2. Задний привод. Агрегат находится спереди культиватора. Эта конструкция дает возможность выполнять работы, когда применяется навеска, расположенная сзади культиватора.
  3. Полный привод. Прицеп может находиться как спереди, так и сзади мотокультиватора. Такая конструкция отличается от предыдущих тем, что вращаются не 2 колеса, а сразу все 4. Такое устройство выполняет функции мини-трактора. При этом увеличивается маневренность конструкции, ее проходимость, осуществляется дополнительное сцепление с почвой. Привод 4х4 считается самым эффективным.

Задний адаптер является самым распространенным видом прицепов для мотоблока. Его можно использовать в качестве тележки (грузоподъемность около 100 кг), для агрегатирования с навесным оборудованием для вспахивания, косьбы, уборки снега и т.д.

Прицеп с рулевым управлением позволяет делать маневры на различной местности, облегчая работу оператора. Управлять конструкцией, используя руль самого культиватора, может быть неудобно и опасно. При работе на поле с неравномерным рельефом или на огороде, лучше использовать прицеп с рулем для мотоблока, так как им легче управлять.

Для того, чтобы сделать задний адаптер своими руками, подойдут легкодоступные материалы. Основа конструкции прицепа – рама, она может быть изготовлена из металлопрофиля или металлической трубы. Узел сцепки может быть подвижным или жестким. Во втором случае потребуется изменение самого культиватора, поэтому создание подвижной сцепки является менее сложным.

Задний адаптер используется для проведения работ, которые требуют постоянного наблюдения (окучивание грядок), поэтому конструкция обязательно включает в себя сидение для удобства оператора. Также облегчает работу наличие рулевого управления, которое делается из рулевых механизмов любых транспортных средств.

Как сделать адаптер к мотоблоку своими руками

Огороднику или фермеру, который хочет повысить объемы работ, можно сделать адаптер для мотоблока своими руками. Рассмотрим, как сделать передний адаптер с рулем самому. Для этого изготавливается рама, к ней приваривается рычаг, потом создается сцепной узел, после этого изготавливают механизм поворота прицепа, затем надо приварить раскосы.

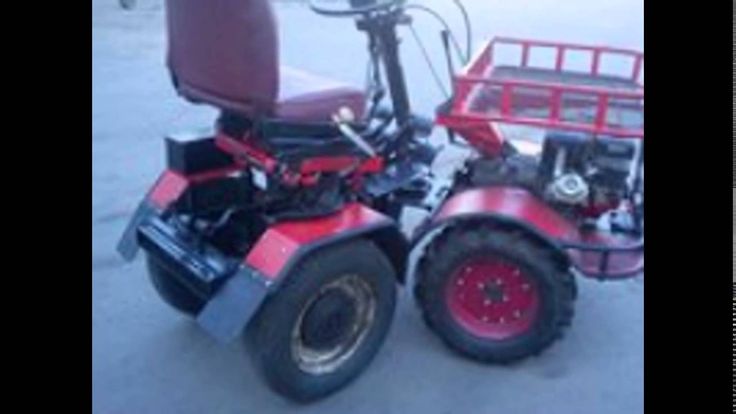

Таким образом можно выполнить самодельный полноприводный прицеп как к небольшим, так и к тяжелым мотоблокам. Подробнее пошаговую инструкцию по самостоятельному изготовлению прицепа рассмотрим ниже.

Схема и элементы конструкции

Чтобы изготовить адаптер своими руками, чертежи и схемы данного устройства нужно выполнить прежде всего. А по готовой схеме с указанием всех деталей, узлов, элементов конструкции и их габаритов будет легче приступить к самостоятельному изготовлению агрегата.

Необходимые материалы и инструменты

Рассмотрим, что понадобится для создания аппарата.

Материалы и инструменты:

  1. Два колеса с осью. Радиус колес должен быть 15-18 дюймов. Можно взять колеса от автомашины.
  2. Подшипники для колесной и рулевой системы. Металлический профиль уголок или швеллер, металлическая труба.
  3. Гайки винты, шайбы.
  4. Смазка: солидол.
  5. Сварочный аппарат, дрель со сверлом, провода, диски.
  6. Болгарка.
  7. Отвертка, гаечный ключ, шуруповерт.
  8. Рама для поворота культиватора при помощи руля.

Чертежи и размеры

Сначала нужно выполнить чертеж. Первым делом рассчитывают кинетическую схему. Потом выполняют основную схему, на которой указаны размеры всех деталей. По этой схеме будут изготавливаться все части, узлы и крепежи конструкции. Перед тем как начинать создание агрегата, нужно уточнить все данные, имеющиеся на схеме, и проверить их соответствие показателям всех заготовок.

Руль на мотоблок своими руками

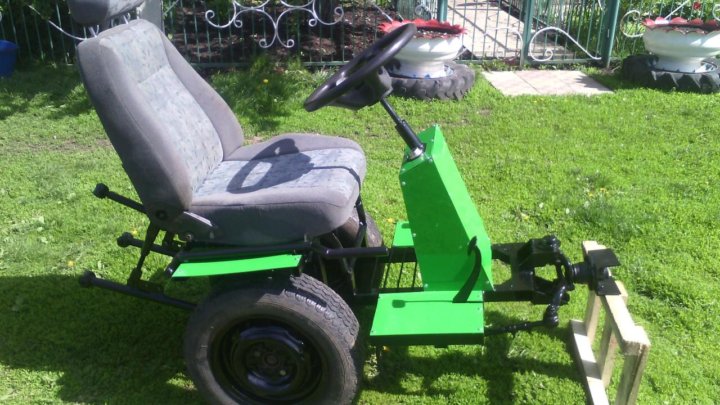

Адаптер для мотоблока с рулевым управлением облегчает маневрирование, делает конструкцию более устойчивой. Сделать руль для мотоблока своими руками достаточно легко при наличии базовых навыков сварки.

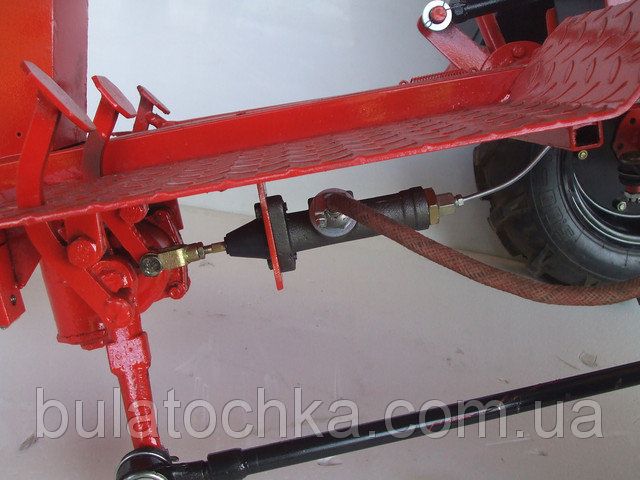

Создать конструкцию можно из рулевого механизма от автомобиля, лучше использовать рулевую колонку с сошкой от грузовых машин, тракторов. Сошку можно использовать в качестве сцепки заднего адаптера с культиватором. Рулевая сошка незаменима, если конструкция прицепа не предполагает рулевых рычагов. При изготовлении адаптера с рулем для мотоблока можно сделать шаровую опору, позволяющую колесу свободно поворачиваться в горизонтальной плоскости.

Если оборудование используется для вспахивания земли или других сложных работ, то рулевое управление и механизм соединения прицепа и мотоблока лучше сделать независимыми, так как возникнет большая нагрузка на узел сцепки.

Сборка адаптера для мотоблока

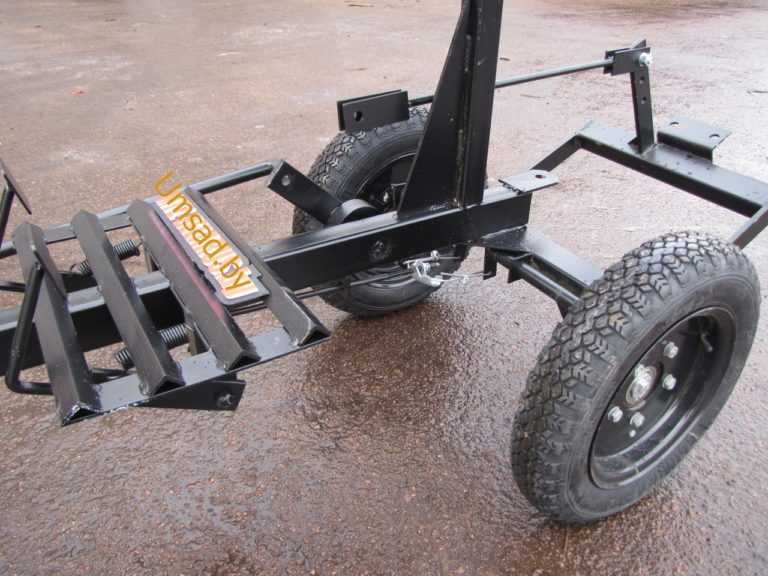

Вначале делают раму. Ее выполняют из кусков металла необходимой длины. Металл режут болгаркой и соединяют детали сваркой или винтами.

Потом выполняют ходовую часть. Когда мотор культиватора расположен спереди, тогда ширину колеи определяют базовые колеса. Задние прикрепляют к раме при помощи оси. Ее нужно выполнить из трубы необходимого диаметра. На ее концы присоединяют втулки с подшипниками.

Затем на них монтируют колеса. Когда мотор культиватора находится сзади, ширина колеи должна быть больше. Иначе конструкция не сможет удерживать равновесие во время работы. Тогда базовые колеса культиватора нужно снять и фиксировать их на широкий мост.

Чтобы изготовить самостоятельно руль, не нужно снимать рукоятку автомашины. Если использовать рукоятку от культиватора, можно будет управлять всей конструкцией при помощи мотоциклетного руля. Но при этом трудно будет сдавать назад. Поэтому лучше всего монтировать прочную рулевую колонку.

Рассмотрим изготовление рамы для прицепа мотокультиватора. Если взять раму из цельного металла, управление будет направлено на переднюю ось агрегата. Можно смастерить раму на шарнирах, при этом колонка руля будет поворачиваться на переднюю раму полностью. Чтобы этого добиться, следует к передней раме монтировать шестерню.

Вторую шестерню монтируют на рулевую колонку. Затем изготавливают сиденье для тракториста. Его можно взять с автомашины. Сиденье размещается на раме посредством сварки. Оно может регулироваться. Это особенно необходимо для переднего типа устройства. Теперь крепится сиденье для водителя.

Чтобы присоединить прицеп к мотоблоку с плугом, следует установить кронштейн. Для работы с косилкой надо сделать гидросистему. Для работы на устройстве нужно приварить фаркоп от автомашины к задней части, где расположена металлическая рама. Насос можно позаимствовать с какого-либо агрегата для сельхозработ.

Сцепку для культиватора выполняют П-образной формы. Для этого нужен швеллерный профиль. Сцепку устанавливают под рулевой колонкой. При этом надо просверлить отверстия, которые отмечены на чертеже. Через них монтируют кронштейн и штырь. Компоненты выполняют из стали высокого качества. Также можно выполнить гусеничный механизм.

Таким образом, все необходимые детали и узлы адаптера для культиватора изготовлены. Теперь необходимо собрать всю конструкцию. После этого ее нужно проверить и опробовать в работе. Если все узлы действуют нормально, то можно приступать к эксплуатации агрегата.

Отзывы владельцев

На форумах владельцы адаптеров высказывают свое мнение об использовании данной конструкции, о ее характеристиках и о том, как можно самостоятельно изготовить устройство. Приводим отзывы некоторых владельцев этой техники.

Сергей Петрович, 53 года, фермер

Несколько лет при использовании мотоблока приходилось все время ходить за ним и держать за рукоятку. Наш участок находится на большом удалении от дома. Поэтому по совету друзей мы приобрели адаптер, который снабжен рулевым управлением и сиденьем. Теперь стало удобно работать. Повысилась производительность труда. Кроме того, при помощи нового приспособления можно перевозить урожай на большие расстояния.

Виктор, 42 года, дачник

Большие трудности испытывали при уборке снега зимой. Для этой цели мы применяли мотоблок и снегоуборщик, который на него навешивается. Мой сосед помог изготовить чертежи и собрать конструкцию адаптера для мотоблока. После изготовления устройства работы по уборке снега стали намного легче. Прицеп получился прочным и надежным.

Какой вид адаптера для мотоблока Вы считаете более удобным?

Адаптер к мотоблоку своими руками, видео, чертежи, фото

Оглавление:

  • Делаем адаптер к мотоблоку своими руками
  • Схема и устройство адаптера к мотоблоку
  • Адаптер к мотоблоку своими руками чертеж
  • Адаптер для мотоблока своими руками видео подборка

Вы можете пойти путем наименьшего сопротивления и купить в магазине готовый адаптер к мотоблоку, тем более, что их имеется большое количество и разнообразие, Но, если вы обладаете технической творческой жилкой, то самостоятельно изготовить адаптер к мотоблоку своими руками не будет для Вас большим трудом при одновременном сохранении довольно ощутимых денежных средств, которые нужно было бы отдать за готовый адаптер.

Делаем адаптер к мотоблоку своими руками

Основа адаптера к мотоблоку изготавливается из прямоугольной трубы длиной 170 см. К ней приваривается поперек еще одна труба длиной 50 см, к которой должны крепиться стойки крепления колес адаптера. Высота этих стоек от верхней точки стойки до оси колеса адаптера равна 30 см. Можно приспособить колеса от обычной садовой тележки, а их внутренние втулки расточить на токарном станке. На втулки надевают подшипники нужного размера.

Затем ко втулкам колес адаптера и к центральной трубе следует приварить раскосы. Длина их может быть различной и определяется углом, который Вам нужно будет выдержать. После этого следует расчет и сварка рамы для навесного оборудования. Боковые трубы этой рамы крепятся к стойкам колес при помощи болтов. Болты должны быть достаточного диаметра, чтобы выдерживать различные механические нагрузки.

На задний торец рамы для навесного оборудования приваривается поперек швеллер (№ 10). Задний швеллер и боковые трубы рамы имеют одинаковую длину 40 см., вследствие чего рама имеет квадратную форму. Также к раме приваривается рычаг с тремя  “коленами”, имеющими длины 30, 50, и 19 см. Сбоку на рычаг монтируется еще один рычаг длиной 75 см для увеличения прилагаемого усилия.

Такой адаптер к мотоблоку своими руками вполне уверенно едет по земле при работе на целине и на пашне. К нему можно сделать специальный отвал для уборки снега. Спереди адаптера находится сцепной узел, который также можно сделать самому или купить готовый.

Единственное на что нужно обратить внимание, это на то, что надежность как сцепки адаптера, так и самого мотоблока должна быть достаточно высокой. Сверху, к центральной трубе, приваривается металлическая “нога” для размещения сиденья. Вот, собственно, и все.

Схема и устройство адаптера к мотоблоку

Адаптер к мотоблоку представляет из себя прицеп с сиденьем выполняется на основе двухколесной рамы. Его назначение − облегчить работу с мотоблоком, который он трансформирует в устройство для перевозки грузов, подобное мини-трактору.

Адаптер обеспечивает существенное уменьшение трудоемкости выполнения сельскохозяйственных работ и повышает эффективность эксплуатации мотоблока во много раз. Стоит заметить, что тяжелые адаптеры бывают двух видов: длинные и короткие. Они могут стыковаться к разным мотоблокам. Также известен и легкий адаптер для фрезы, которая крепится к одному колесу мотоблока, в отличие от тяжелого адаптера.

Адаптеры, будучи основным звеном в соединении мотоблока и навесных устройств, оснащаются сидением, удлиненной или короткой станиной (дышлом) и сцепками. Конструктивно адаптер содержит двесцепки. Одна из них обеспечивает соединение адаптера с мотоблоком, а задачей второй является агрегатирование навесного оборудования: борон, плугов, культиваторов, копалок, косилок и т.д. Соединение навесных устройств с адаптером производится как правило одинарной сцепкой.В рабочее положение навесные устройства переводятся посредством ручного привода.



Сегодня производится много разных видов адаптеров, которые по основным признакам их конструкции можно отнести к двум основным видам: кузовные (универсальные) адаптеры пригодны как для сельскохозяйственных работ, так и для грузоперевозки; бескузовные − только для обработки.

К мотоблокам различной мощности стыкуются адаптеры с длинными или короткими дышлами. Адаптеры с короткими дышлами используются только на легких мотоблоках, а адаптеры с длинными дышлами – на тяжелых. Как правило модели адаптеров оснащены приспособлениями для регулировки ширины колеи, раздвижными дышлами, а также приводами опускания и подъема навесного оборудования.

Адаптер к мотоблоку своими руками чертеж

Переоборудование мотоблока в мини-трактор можно выполнить путем покупки и присоединения к агрегату адаптера, представляющего собой прицепную тележку, оснащенную сидением. Передний адаптер для мотоблока облегчит выполнение сельскохозяйственных работ и уменьшит затраты топлива.Однако при желании вы сможете сделать чертеж адаптера к мотоблоку для изготовления этого механического устройства своими руками, с которым будет нетрудно выполнить все сельхозработы на земельном участке.

Нужно учесть то, что адаптер должен включать раму, колесную пару, сиденье и сцепные устройства. Если вы изготовите адаптер для мотоблока, отличающийся надежностью конструкции, самостоятельно, то вам можно будет сразу садиться в его сиденье и приступить к садово-огородным работам на земельном участке, будучи совершенно уверенным в том, что все пройдет хорошо.

Кроме самого мотоблока при изготовлении адаптера к нему вам понадобятся:

  1. два колеса;
  2. уголок, лист и трубы стальные;
  3. сварочный аппарат;
  4. мягкое сидение;
  5. орудия для садово-огородных работ;
  6. набор инструментов.

Процесс трансформации мотоблока в мини-трактор включает следующие этапы:

1. Определение кинематической схемы мини-трактора.
Кинематическую схему можно либо сделать самостоятельно, причем главное внимание уделить обеспечению равновесия конструкции, чтоб не возникали дополнительные нагрузки, либо взять готовую схему (см. чертеж ниже), на которой кинематически изображен мини-трактор, сделанный из мотоблока Нева.


Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

  • 2. Изготовление рамы адаптера к мотоблоку. При изготовления рамы нужно обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
  • 3. Изготовление кузова адаптера к мотоблоку. Заготовкой для кузова послужит стальной лист.Высота бортов кузова должна составлять не менее 30 см.
  • 4. Установка сидения. Сидение крепится при помощи болтов к хребтовой балке рамы адаптера на расстоянии 80-85 см от ее переднего конца.
  • 5. Установка дополнительных навесных приспособлений (орудий труда).
  • 6. Проверка работоспособности готового мини-трактора.
  • 7. Покраска мини-трактора.

При необходимости можно докупить и дополнительно установить на адаптер такие сельхозорудия труда как:
плуг;
выкапыватель картофеля;
окучиватели;
борона;
скребок для уборки снега и пр.

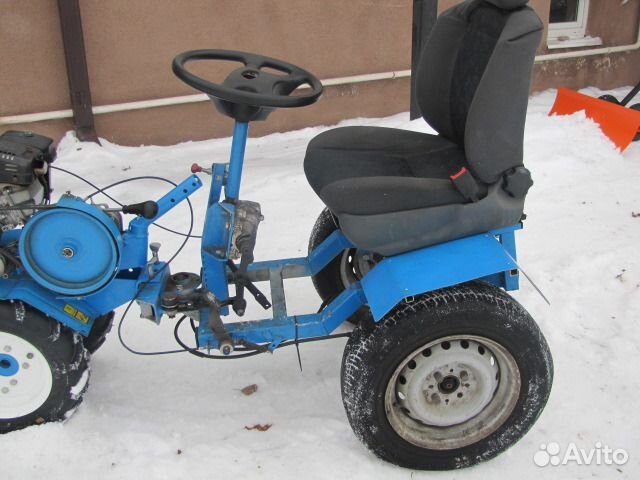

Создав своими руками мини-трактор, оборудованный дополнительными навесными устройствами, можно существенно повысить производительность садово-огородных работ и круглогодично, практически не прикладывая особых усилий, вспахивать, окучивать или убирать свой огородный участок.

Адаптер для мотоблока своими руками видео подборка

Похожие записи

виды, особенности и советы по созданию своими руками

Любая деятельность на земельном участке занимает массу времени и сил. По этой причине огородники все чаще применяют спецтехнику — такую, как мотоблоки.

Однако сделать все посредством этого агрегата невозможно. Без специального адаптера вам не удастся перепалывать или окучивать землю, а также очищать территорию от снега и строительного мусора. Тележка с сиденьем для мотоблока в наше время стоит довольно внушительных денег. Впрочем, есть выход. Сегодня мы поговорим о том, каким образом можно выполнить самодельный адаптер для домашнего мотоблока без каких-либо особых усилий.

  • Описание адаптера для мотoблока
  • Особенности конструкции адаптера
  • Инструкция по изготовлению адаптера
    • Алгоритм действий
  • Работа на мотоблоке с рулевым управлением
  • Виды адаптеров для мотоблока
    • Адаптер с рулевым управлением
    • Адаптер с подвижной сцепкой

Описание адаптера для мотoблока

Адаптер представляет собой специальный модуль для перемещения на мотоблоке. С его помощью вы будете иметь возможность управлять агрегатом в сидячем положении и вместе с тем возделывать землю. К примеру, адаптер к мотоблоку МТЗ обладает рулевым управлением. Его вполне возможно выполнить своими руками. Тому, как это можно сделать, посвящен один из разделов статьи ниже. А пока поговорим о назначении этого навесного оборудования.

При помощи адаптера можно значительно упростить применение этой домашней техники. Вы получите возможность менять насадки для окучивания или посадки картофеля, плоскореза, плуга и остальных приспособлений. Также адаптер ускоряет абсолютно любые огородные работы. Иначе говоря, если применять такое приспособление на практике, то скорость рабочих сил возрастет с 5 до 10−11 км/ч.

Особенности конструкции адаптера

Данное навесное оборудование включает в себя:

  • раму;
  • сиденье для посадки шофера;
  • пару колес;
  • колесную ось;
  • устройство для сцепки.

То есть адаптер производит впечатление тележки, которая крепится к основной технике. Вследствие этого она делается похожей на минитрактор.

Теперь поговорим о каждой составляющей подробно.

  • Чтобы выполнить передний адаптер для мотоблока с рулевым управлением своими руками, в обязательном порядке требуется рама. К ней крепится кузов или сиденье для шофера. Монтируется рама на шасси.
  • Для комфорта эксплуатации к раме прикрепляется сиденье для водителя. Так задумано для того, чтобы было приятно и легко управлять техникой в процессе огородных работ.
  • Колеса и колесная ось упростят оператору огородные работы при помощи этого маленького трактора.
  • Выделяют два типа колес для домашнего трактора — резиновые и металлические. Металлические колеса могут использоваться для надежной работы на полях. Резиновые колеса оснащены глубоким протекторным рисунком. Так они могут позволить оператору передвигать агрегат по грунтовым дорогам и, при необходимости, по бездорожью. Во всяком случае, колеса на адаптер поставляются при покупке в комплекте к самой технике.
    Но если пользователь пожелает их поменять — нужно обратить внимание на их тип и размер.
  • Устройство для сцепки (крепления) с мотоблоком. Крепление для агрегата МТЗ изготавливается из стали или чугуна, с применением сварочных работ. Сцепка представляет собой один из существенных составляющих узлов. Она осуществляет надежное соединение к части с мотором прицепного оборудования. Наиболее употребляемым считается П-образный узел крепления, ведь благодаря этому приспособлению транспортное средство оказывается более устойчивым.

Инструкция по изготовлению адаптера

Теперь расскажем о том, как самостоятельно выполнить для своего маленького трактора передний адаптер с рулевым управлением.

Для производства адаптера для мотоблока с рулевым управлением вам будут необходимы такие материалы:

  • Два одинаковых колеса на оси. Радиус колес колеблется в границах 15−18 дюймов. Могут сгодиться колеса даже от старой советской «Волги».
  • Подшипники для рулевой колес и колонки.
  • Сталь для рамы (швеллер, труба или уголок).
  • Элементы крепежа (шайбы, болты, гайки).
  • Смазочные материалы (литол или солидол).
  • Расходные материалы (сверла, электроды, диски для болгарки).
  • Комплект гаечных ключей.
  • Болгарка.
  • Сварочный аппарат.
  • Дрель.

Перед началом работ важно учесть, что колеса должны иметь не очень большой или маленький радиус.

Алгоритм действий

Приступаем к изготовлению навесного оборудования для мотоблока.

Прежде всего понадобятся чертежи, в соответствии с которыми будет выполняться крепление и изготовление всех частей. Чертеж схемы адаптера к мотоблоку от МТЗ можете выполнить самостоятельно, тем более если вы обладаете надлежащими навыками. Если же опасаетесь допустить погрешность в расчетах, то можно обратиться к материалам в Сети на специализированных сайтах или форумах. По ним, согласно отзывам и практике, вполне можно самостоятельно выполнить самый бесхитростный адаптер для мотоблока.

Важно! Прежде чем начать работы по чертежам, в обязательном порядке проконтролируйте соответствие размеров и цифр.

Для изготовления рулевого адаптера для мотоблока потребуется рама со втулкой и вилкой. Это обеспечит

свободное вращение мотоблока посредством руля.

  1. Все будет начинаться с изготовления рамы. Выполнить ее можно из нарезанных кусков выбранной стали требуемой длины. Металл можно разделить болгаркой и скрепить элементы электросваркой или болтами.
  2. Далее сооружаем ходовую часть. Если мотор вашего мотоблока располагается впереди, следовательно, размер колеи необходимо обуславливать основными колесами. Задние устанавливаются к раме при помощи оси. Создать ее можно из фрагмента трубы подходящей ширины. На концах данной трубы запрессовываем подшипники со втулками. На них и будут устанавливаться колеса. Если двигатель мотоблока располагается сзади, то тогда ширина колеи обязана быть больше, в противном случае минитрактор не будет способен нормально держать ход в период работы. В подобной ситуации базовые колеса мотоблока оптимальнее будет снять и заново установить, но уже на более просторный мост.
  3. Чтобы сделать руль к агрегату, не требуется дополнительно снимать рукоятки у автомобиля или мотоцикла. Хватит использования рукоятки. Иначе говоря, у оператора будет возможность управлять минитрактором рулем, который на вид напоминает мотоциклетный. Впрочем, с ним оператору не удастся нормально сдавать назад. Именно поэтому предпочтительнее будет смонтировать рулевую колонку на минитрактор.
  4. При эксплуатации цельнометаллической рамы рулевое регулирование будет интегрироваться с передней осью мотоблока. Можно изготовить шарнирно-сочлененную опору, тогда управляющая колона будет вращать переднюю полураму целиком. Для этого мастеру понадобится прикрепить зубчатую шестерню к передней полураме. Вторую шестерню устанавливают на рулевую колонку.
  5. Сиденье, которое можно предварительно снять с какого-нибудь легкового автомобиля, нужно приварить к раме салазки.
    Мастеру необходимо проследить, чтобы оно регулировалось, в особенности при управлении передним адаптером, прикрепленным к мотоблоку.
  6. Если вы намереваетесь применять минитрактор для работы с плугами и культиваторами, то вам потребуется дополнительное приваривание кронштейна. Для работы с навесным приспособлением необходимо смонтировать вспомогательную гидравлическую систему. Насос для нее можно без проблем демонтировать с сельскохозяйственной техники. Если вам предстоит работа с полуприцепами, то необходимо позаботиться о дополнительной приварке фаркопа к задней части рамы. Он также успешно может быть позаимствован от легкового автомобиля.
  7. Крепление (сцепку) можно выполнить своими руками. Для этого понадобятся чертежи, которые легко разыскиваются в статьях по верхним результатам нужной темы. А мы поговорим о том, как именно осуществить сцепку.

Чтобы сделать сцепку П-образного типа, потребуется металлический швеллер подходящей толщины и размера. Сцепку крепят к мотоблоку под рулевую колонку через предварительно просверленные отверстия в определенных местах. В них вставляют кронштейн и штыри. Важно проследить за тем, чтобы детали были качественными, это позволит избежать ненужных проблем в будущем и траты времени в настоящем. Все детали должны быть произведены из качественной высокопрочной стали.

На этом монтаж переднего адаптера на мотоблок типа «Нева» окончен. После завершения сборки останется только в обязательном порядке смазать минитрактор и подвергнуть проверке на предмет функционирования. После этого сборку адаптера можно оценивать как завершенную. Теперь можно благополучно заниматься требуемыми работами по земельным участкам с помощью новой техники.

Работа на мотоблоке с рулевым управлением

Скажем несколько слов об особенностях управления мотоблока с рулем, и почему при сборке рекомендуется выполнять именно такой вариант. Не зря этот тип обычных и самодельных машин так популярен, ведь он имеет массу преимуществ:

  • оператору не придется тратить свои силы на хождение за минитрактором;
  • тяговый потенциал техники реализуется на все сто процентов;
  • такой минитрактор более маневренный и функциональный;
  • теперь для того чтобы обработать участок в отдалении от дома, не придется дополнительно перевозить мотоблок — на нем можно будет просто доехать, как на обычном автомобиле или тракторе;
  • управление более облегченное и удобное, чем у других видов;
  • теперь не потребуется держать в руках на весу всю массу этого тяжелого и громоздкого аппарата,
  • появляется возможность быстро собрать и разобрать агрегат;
  • детали управления значительно не модифицируются при переделке;
  • хорошая сбалансированность по весу по осям.

Не будем здесь упоминать шумность работы и прочие характерные особенности, в принципе, всех тракторов. Скажем только об одном характерном недостатке — не очень надежной устойчивости, которая связана с подвижной сцепкой. Однако плюсы, конечно, более впечатляющие.

Виды адаптеров для мотоблока

Существует несколько видов адаптеров для минитракторов, в том числе и для самодельных.

  1. С подъемным рычагом. Представленный вид подвесного оборудования упростит управление, передвижение по площадке.
  2. Для транспортировки грузов. Они снабжены особыми кузовами, способны выдерживать максимальную нагрузку.
  3. С длинным или коротким дышлом. Короткий тип — для легковесного типа, длинный — для тяжелого механизма.
  4. С телескопическим дышлом. Эта конструкция предусматривает регулировку ширины.

Разделяют данную технику и по виду конструкции:

Адаптер с рулевым управлением

Представленный вид предполагает жесткую фиксацию на мотоблоке. Рулевая передача выполняется в формате отдельного самостоятельного узла. Кроме того, пара колес, которая выполняет роль рулевого привода, устанавливается как спереди, так и сзади. Каждый из них ориентируется под личные предпочтения. Положение рулевого привода также связано с запасными частями, ежедневным применением. Управлять «домашним» мини-трактором с самодельным адаптером ничуть не труднее, чем, к примеру, квадроциклом.

Адаптер с подвижной сцепкой

Подразумевает подвижное соединение прицепа к мотоблоку. Этой системой труднее управлять, но сделать такой модуль своими руками гораздо проще. При повороте предполагает больше усилий. Крепление модуля бывает так же заднее и переднее. Даже примитивное строение мотоблока предполагает распределение нагрузок. Потому рекомендуют сиденье в модуле размещать вблизи ведущей оси. Под весом оператора колеса мотоблока будут придавливают к грунту, что в процессе движения не допускает пробуксовки.

В конструировании адаптера и работе с минитрактором нет ничего сложного. Это доступно любому, кто задался целью заполучить на свой участок домашний трактор, который будет ежедневно облегчать труд человека. Так что пробуйте проектировать, строить и создавать — и обрабатывайте землю с удовольствием.

Адаптер для удобства работы с мотоблоком



Сегодня в сельской местности трудно найти человека, который бы обрабатывал землю без использования средств малой механизации. Наибольшую популярность среди них получил мотоблок, для максимальной функциональности которого применяют навесное оборудование и адаптеры. Если с оборудованием и так все предельно понятно, то с тем, так ли нужен адаптер или можно обойтись без него, необходимо разобраться, максимально серьезно подойдя к делу.


Обычно адаптеры для мотоблоков универсальны и подходят ко всем основным моделям, таким как Нева, Каскад, Салют, МТЗ, Агро, Зубр и т. д. Цена адаптера для мотоблока достаточно велика, но всегда можно найти модель, стоимость которой будет максимально устраивать. Также есть и те, кто, желая сэкономить, изготавливают самодельный адаптер.

Назначение адаптера

Адаптер для мотоблока в классическом виде представляет собой прицеп с сидением на двух колесах, закрепляемый за мотоблоком, и к которому монтируется навесное оборудование. Именно адаптер позволяет установить дополнительное оборудование максимально легко. Адаптер превращает мотоблок в минитрактор и тем самым делает его не только универсальным, но и максимально комфортным.


Адаптер позволяет сидеть во время проведения работ, тем самым облегчая труд. Помимо этого адаптер придает мотоблоку большую устойчивость, что также упрощает и облегчает работу. Удобно и то, что сразу отрегулированное навесное оборудование не будет излишне углубляться или наоборот подниматься слишком высоко. Регулируется навесное оборудование на адаптере ручным устройством. Смело применять адаптер можно даже с легкими мотоблоками, такими как Нева и Каскад.


Максимального комфорта удается добиться при использовании рулевого адаптера или переднего адаптера для мотоблока. В этом случае руль позволяет не применять для управления ручки мотоблока, что, конечно же, намного удобнее. Благодаря такому устройству можно получить идеальный минитрактор – многофункциональный, легкий в управлении и имеющий рабочую скорость порядка пяти километров в час.




Размеры такого адаптера для мотоблока обычно около двух метров в длину, восьмидесяти сантиметров в ширину и полутора метров в высоту. Адаптер с рулем имеет не малые габариты, так как он является практически передней частью минитрактора. Подходит этот адаптер и для мотоблока Нева – самого легкого на сегодняшнем рынке.


Учитывая все вышесказанное, адаптер можно назвать необходимым для мотоблока.

Виды адаптеров

На сегодняшнем рынке представлены два вида адаптеров:



  • •    кузовные;
  • •    бескузовные.


Первые адаптеры предназначены для перемещения грузов в период сбора урожая и при прочих подобных сельскохозяйственных работах. В зависимости от типа мотоблока они могут перевозить от ста пятидесяти до пятисот килограммов. Как правило, они универсальны и подходят для всех типов мотоблоков. Наибольшую грузоподъемность имеют такие адаптеры для мотоблока МТЗ.


Второй тип адаптеров предназначен для максимального облегчения работ по обработке почвы. Адаптер этого типа с рулем хорошо показал себя с легким мотоблоком Нева, превращая его в полноценный минитрактор. Такой адаптер может быть как передним, так и задним. В том случае если применяется передний адаптер для мотоблока, за счет рулевого управления он превращает устройство в полноценный минитрактор по доступной цене.




Перед приобретением адаптера для мотоблока стоит очень внимательно изучить его размеры и чертежи, чтобы в процессе эксплуатации не столкнуться с неприятным сюрпризом. Размер адаптера должен быть комфортным для его владельца.

Самостоятельное изготовление адаптера

Приобретение готового адаптера – дело весьма затратное, а если речь идет о недорогом мотоблоке, таком как Нева, то не всегда и оправданное. Причина в том, что простой адаптер для мотоблока, в котором нет руля, можно легко сделать своими руками, имея самые элементарные навыки работы с металлом. Изготовить самостоятельно адаптер с рулем для мотоблока, конечно, тоже можно, но из-за сложности процесса все-таки лучше купить уже готовый.




Когда возникает вопрос, как сделать адаптер для мотоблока, для поиска ответа стоит обратиться к интернету. В первую очередь требуется определиться с размерами адаптера и изучить чертежи. Найти чертежи для своего будущего адаптера не составит труда, так как существует множество сайтов, на которых имеется этот материал.







Перед тем как приступать к работам по созданию самодельного адаптера к мотоблоку требуется запастись всем необходимым. Для работ понадобятся:



  • •    профильная труба;
  • •    стальной лист;
  • •    аппарат для сварки;
  • •    напильник;
  • •    электроножовка;
  • •    дрель;
  • •    кувалда;
  • •    гайки;
  • •    болты.


Когда все готово, можно приступать к работам. Сделать адаптер, как правило, не вызывает труда, если придерживаться порядка работ. Чертежи адаптера к мотоблоку всегда должны быть под рукой для сверки.


Рама для адаптера изготавливается из трубы необходимой длины, к которой привариваются: устройство торможения, механизм сцепления, труба для закрепления колес, упоры для ног и стойка для сидения, которое по желанию владельца может быть как жестким, так и мягким. Иногда для придания максимальной функциональности адаптеру для мотоблока, даже при отсутствии руля, спереди обустраивается багажник для перевозки различных грузов. Инструкции по созданию таких моделей также имеются в интернете.


Цены готовых адаптеров достаточно высоки, поэтому приобретать их стоит только для профессиональной техники, такой как мотоблоки МТЗ, а для легких мотоблоков Нева и подобных актуальнее изготовить это устройство самостоятельно.

Адаптер для мотоблока: приставка для Нева своими руками, передний с рулевым управлением, как сделать самодельный с рулем

Многие фермеры используют мотоблоки для работы на своих полях. Адаптер для мотоблока дает возможность ускорить ее выполнение. Этот агрегат используется как прицеп, который передвигается на колесах и присоединяется к мотокультиватору. К устройству можно добавить навесное оборудование, монтировать кресло. Часто огородники сами изготавливают такой агрегат.

Особенности адаптера для мотоблока

Адаптер – специальное приспособление для езды на мотоблоке. Используя его, вы сможете одновременно вести мотоблок и обрабатывать почву.


Адаптер для мотоблока поможет превратить его в мини-трактор

Работа с мотоблоком значительно упростится, если вы будете использовать адаптер. Вы сможете менять насадки, в зависимости от того, какую работу вам необходимо выполнить – окучивание, посадка, прополка, транспортировка. При помощи этого устройства все процессы ускорятся вдвойне.

Этот агрегат позволяет комфортно расположиться на сиденье, которым оно оборудовано. Теперь вы можете заниматься хозяйственными делами, но с большей долей комфорта. На рынке представлены рулевые адаптеры. Однако их можно изготовить самостоятельно.

Отзывы владельцев

На форумах владельцы адаптеров высказывают свое мнение об использовании данной конструкции, о ее характеристиках и о том, как можно самостоятельно изготовить устройство. Приводим отзывы некоторых владельцев этой техники.

Сергей Петрович, 53 года, фермер

Несколько лет при использовании мотоблока приходилось все время ходить за ним и держать за рукоятку. Наш участок находится на большом удалении от дома. Поэтому по совету друзей мы приобрели адаптер, который снабжен рулевым управлением и сиденьем. Теперь стало удобно работать. Повысилась производительность труда. Кроме того, при помощи нового приспособления можно перевозить урожай на большие расстояния.

Виктор, 42 года, дачник

Большие трудности испытывали при уборке снега зимой. Для этой цели мы применяли мотоблок и снегоуборщик, который на него навешивается. Мой сосед помог изготовить чертежи и собрать конструкцию адаптера для мотоблока. После изготовления устройства работы по уборке снега стали намного легче. Прицеп получился прочным и надежным.

Устройство и принцип работы

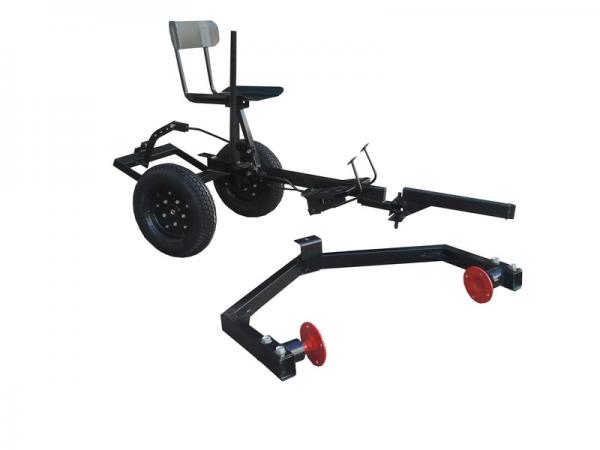

По сути, адаптер представлен в виде тележки, которая присоединяется к мотоблоку. После чего конструкция превращается в мини-трактор. Основные детали такого агрегата:

  • рама, к которой крепятся другие составляющие элементы;
  • сиденья водителя с рычагом подъема;
  • 2 колеса;
  • устройство сцепления;
  • колесной оси.

В данном видео проведем разбор переднего адаптера:

Рама

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Водительское сиденье

Одним из главных преимуществ адаптера является комфортное кресло для оператора.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.

Устройство сцепления

Сцепка отвечает за соединение навесного оборудования и самого механического агрегата. Это крепление определяется как одно из самых важных, поэтому изготовляется из высокопрочных металлов – стали или чугуна.

Длина такого устройства составляет около 2 метров, ширина – 80 сантиметров.

В зависимости от сцепления, можно рассматривать такие варианты конструкции:

  • с подвижным сцеплением. Такое устройство наиболее легкое. Сцепление здесь расположено в передней части, однако управление в таком случае сложнее, поскольку необходимо разворачивать весь силовой агрегат;
  • с рулевым управлением. Сцепление здесь жесткое, а управление происходит за счет механического рулевого узла. Такое управление легче в использовании, однако труднее в производстве.

Для мотоблоков разной производительности предназначены разные адаптеры. На механизмы с небольшой мощностью – с коротким креплением, на мощные – с длинным.

Обустроить многофункциональную модель

В таком случае Вам пригодится:

· Трубочки и уголочки, листы стали

· Колесо – 2 шт.

· Сидение — 1 шт., но удобное

· Инструменты, аппарат для сварки

Это многофункциональная модель адаптера, для самых разнообразных работ. К тому же, для этого Вам просто понадобится оборудовать агрегат соответствующими инструментами.

Область применения

Адаптер превращает мотоблок в универсальный, многофункциональный механизм. Используя это оборудование, оператор может находиться в сидячем положении. Важно заметить, что он придает мотоблоку устойчивость и в целом упрощает процесс выполнения работы.

Изначально зафиксированное навесное оборудование, не будет перемещаться вверх или вниз при движении.

Большими преимуществами обладает механизм с рулевым управлением. Больше не нужно использовать ручки мотоблока. Теперь есть специальный рулевой узел, который позволяет развивать скорость до 5 км/час.

При использовании вместе с навесным оборудованием можно расширить спектр выполняемых работ:

  • уборка листьев, снега, территории;
  • окучивание грунта;
  • выравнивание земли;
  • перевозка грузов разных габаритов.

Технические характеристики

Технические характеристики адаптера, который можно использовать совместно с мотоблоком Нева:

Максимальная рабочая скорость передвижения12 км/час
Максимальная грузоподъемность100 кг
Диаметр колеи670 мм
Габаритные размеры адаптера (длина, высота, ширина)1,3х0,7х0,71 м
Масса адаптера22 кг
Гарантия от производителя5 лет

Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

  • задними – сцепка размещается в передней части, а поэтому сам адаптер – в задней части;
  • передними – сцепка – в задней части, соответственно, он располагается перед агрегатом, однако с рулем управления.

За областью использования:

  • укороченные – небольшие за габаритами. Используются с агрегатами, предназначенными для выполнения легких работ;
  • удлиненные – габаритные и тяжелые, используются с мотоблоками тяжелого типа.


В зависимости от выбранного мотоблока вы можете подобрать адаптер подходящий ему
В зависимости от кузова:

  • кузовные – в наличии присутствует кузов для транспортировки грузов разных габаритов;
  • бескузовные – используются исключительно для сцепления с мотоблоком.

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

С рулевым управлением

Рулевой адаптер предоставляет возможность превратить обыкновенный мотоблок в настоящий мини-трактор. Мощность двигателя останется неизменной, однако значительно увеличится количество выполняемых функций.

Крепление происходит благодаря сцепке, которая размещается перед адаптером.

В конструкцию входят следующие элементы:

  • пара колес;
  • механизм сцепления;
  • тормоз и газ;
  • сиденье оператора;
  • рама.

Сзади присутствует механизм, к которому при необходимости может крепиться навесное дополнительное оборудование.

С подвижным сочленением

Такие агрегаты называют еще адаптер-переломка. Это самое легкое и экономично в изготовление устройство. Подвижное сцепление размещается в передней части. Недостатком считается то, что приходится поворачивать весь механизм, без использования дополнительного управления. Из-за этого радиус и угол поворота будут больше.

Передние и задние адаптеры

Передний адаптер по своей конструкции похож на рулевой. Однако механизм сцепления расположен сзади. Такой вид конструкции очень удобен, так как она может разбираться и легко транспортироваться.

В заднем схема расположения обратная переднему – сцепка впереди агрегата, соответственно, сам адаптер оказывается сзади.

Передний чаще всего используют на тех работах, где сила агрегата играет ключевую роль, а именно – вскапывания, рыхления.

Внимание! Задний прекрасно подойдет для окучивания, так как оператор должен внимательно следить за процессом.

Рекомендации по эксплуатации

Вне зависимости от типа собранного и соединенного изделия, начинать работу с ним нужно с учета правил техники безопасности. Перед тем как завести двигатель, нужно провести визуальный осмотр оборудования на предмет исключения видимых повреждений и неисправностей. Нельзя добавлять топливо в топливный бак, когда включен двигатель.

Если при включении слышится посторонний нехарактерный шум, нужно остановить двигатель и выявить причину неполадки.

Нельзя пользоваться бензином несоответствующих марок либо топливом, смешанным с маслом и иными примесями. Перед каждым запуском нужно контролировать уровень масла, поскольку именно это нередко является причиной остановки двигателя.

С целью продления срока службы мототехники новое изделие нужно подвергнуть обкатке. Она будет способствовать безотказности функционирования мотоблока.

В процессе нее обычно происходит проработка рабочих поверхностей деталей. Продолжительность обкатки, как правило, разнится у изделий разных марок и модификаций. У некоторых разновидностей она может составлять до 20 часов и более. В это время не стоит нагружать технику в максимальном объеме.

Одной из рекомендаций является замена масла по прошествии первых пяти часов работы. Что касается прогревания двигателя, то делать это нужно на средних оборотах без нагрузки примерно три минуты.

Исходя из модификации мотоблока, первые часы его работы нужно эксплуатировать агрегат на первой передаче (при среднем положении рычага газа). Важно стараться избегать не только максимальных, но и минимальных оборотов. По окончании использования техники нужно проверить затяжку резьбовых соединений.

Что касается обрабатываемой почвы, в первые часы лучше обрабатывать несложный грунт. Кроме того, нужно учесть, что на каменистой и глинистой почве обкатку не делают.

Перед работой нужно осмотреть участок и убрать камни, а также крупный мусор. В целом же, работая с мототехникой, нужно постоянно следить за поддержанием ее чистоты, проверять прочность крепления доступных элементов адаптера и мотоблока, в том числе и навесного оборудования.

Нельзя забывать подтягивать ослабление креплений. Нужно помнить и о своевременном техническом обслуживании.

Изготовление адаптера к мотоблоку своими руками

Если конструкцию мотоблока можно назвать простой, то этого не скажешь про процесс его изготовления. При разработке самодельного адаптера к мотоблоку нужно обратить внимание на схему чертежей и размеры адаптера, которые играют ключевую роль в дальнейшей разработке.

Прежде всего, нужно иметь при себе следующие инструменты и деталями:

  • сварка;
  • дрель;
  • напильник;
  • пила;
  • шуруповерт;
  • металлические пластины;
  • 2 колеса;
  • уголки из металла
  • крепления.

При разработке чертежа будущего адаптера для мотоблока своими руками, необходимо учесть, какие составляющие элементы входят в конструкцию:

  • рама;
  • подвеска;
  • портал;
  • сцепное устройство;
  • сиденье;
  • рулевое управление.

Этапы сборки:

  • проектирование схемы – в самом начале необходимо все рассчитать так, чтобы все системы и механизмы находились в равновесии, и предотвратить случаи перегрузки системы. Можно пользоваться уже начерченными схемами, однако можно сделать ее самостоятельно;
  • создание основных деталей – во время практической реализации чертежа необходимо обратить особое внимание на поворот кузова. Он должен происходить легко, без помех. В основе рамы – металлические трубы и уголки. Кузов адаптера изготовляют из металлической пластины;
  • установка водительского кресла. Оно размещается на балке на расстоянии 80 сантиметров от передней ее части. Конструкция может дополняться регулировкой сиденья, дополнительными рычагами.

Конструкцию также можно дополнить дополнительными сельскохозяйственными инструментами:

  • плугом;
  • выкапывателем;
  • окучниками;
  • щетками.

Это интересно: адаптер для мотоблока Нева своими руками.

Сборка простой конструкции

Простая модель адаптера представляет собой металлическую раму. Ее изготавливают из трубы с прямоугольным сечением длиной в 1,7 метра. На одном из концов трубы перпендикулярно приваривают трубу длиной 0,5 метра, которая будет служить основой для крепления стоек под колеса адаптера. Высота самих стоек от оси колеса и до верхней точки – 0,3 метра.

Для изготовления конструкции можно использовать колеса, снятые с садовой тележки. Установить их можно на втулки, выполнить которые довольно просто на обычном токарном станке. На готовые втулки надевают подшипники соответствующего размера

После этого к центральной трубе и втулкам колес адаптера нужно прикрепить посредством сварки раскосы. Длина изделий зависит от угла их наклона относительно конструкции. Квадратную раму адаптера также можно выполнить любого размера. В нашем случае это рама 0,4х0,4 метра. Для обустройства навесного оборудования к заднему торцу рамы приваривают швеллер №10 длиной 0,4 метра. Сборку и соединение боковых труб конструкции выполняют при помощи болтов.

К раме также приваривают рычаг для регулирования. Он имеет три «колена» длиной 20, 30 и 50 см. Для увеличения прилагаемого усилия регулировочный рычаг оборудуют дополнительным рычагом длиной в 75 см. Сцепной узел конструкции можно приобрести в магазине или изготовить самостоятельно. Независимо от того, будь то сцепка производственного образца или самостоятельно изготовленная, особое внимание следует уделить ее надежности. От ее качества зависит продолжительность эксплуатации навесного оборудования.

Сидение размещают на металлической опоре, которую приваривают к центральной трубе. Адаптер готов к эксплуатации.

Свежие записи

9 традиций и обычаев Старого Нового года, о которых стоит знать всем 5 бюджетных блюд на Старый новый год 5 прекрасных растений, которые уже не увидят наши дети и внуки

Адаптер для мотоблока своими руками: инструкция по сборке

Работа на земле: копка, рыхление отнимает не мало времени и сил. Молодое поколение не так активно хочет обрабатывать землю, а вот наши родители, дедушки и бабушка не могут представить себе жизнь без нее. Они выросли в те времени, когда на столе было только то, что самостоятельно вырастили на грядках.

Петр Михайлович

Знаю все о мотоблоках и тракторах.

Сейчас на рынке строительной техники можно найти множество разных инструментов и приборов, которые помогут обработать землю без больших физических нагрузок. Но полноценные мотоблоки стоят недешево и не все могут их приобрести. В связи с этим многие задумываются над тем, как сделать недорогую и хорошую конструкцию самим.

Что такое адаптер для мотоблока

Адаптер для мотоблока — это модуль, который позволяет ездить на мотоблоке. Благодаря ему человек сидя управляет работающей техникой, что в разы упрощает процесс обработки пашни. Используя адаптер, скорость работы увеличивается в несколько раз. Адаптер упрощает использование техники, так как для выполнения конкретных работ вы можете поменять насадку.

Состав адаптера для мотоблока

Визуально устройство схоже с телегой, прикрепленной к мотоблоку. Кто-то называет такой аппарат «тракторенком». В состав механизма входят:

  • рама;
  • сидение;
  • колеса, благодаря которым он передвигается по огороду. Колеса могут быть резиновые (с протектором, позволяют ездить по утрамбованной дороге) и железные (используются для работы с большими объемами пашни). В большинстве случаев колеса продаются в комплекте, но если возникнет желание их поменять, то помните, что есть варианты выбора;
  • чугунное или стальное устройство для крепления с работающим блоком. Данный элемент является самым важным составляющим, оно позволяет транспортному средству быть устойчивым.

Делаем адаптер к мотоблоку своими руками

В сети сегодня можно найти любую интересующую вас информацию, чертежи адаптера для мотоблока не являются исключением. (вставить изображение чертежа адаптера) Для конструирования наипростейшего варианта, вам потребуются следующие комплектующие: колеса, трубы, агрегат для сварочных работ, сидение, узел для сцепки, болты, подшипники, швеллер. Сделайте основание для крепления колес. Разрежьте трубу на два отрезка разной длины: короче и длиннее в 1,5 раза. Короткую часть перпендикулярно приварите к длинной.

Прикрепите колеса на втулки. Втулки приварите или с помощью подшипников соедините с трубой. Если вы хотите сэкономить, то можете использовать старые колеса.

Сделайте раму необходимого размера. Для крепежа навесного оборудования приварите швеллер к заднему концу рамы. Болтами скрепите оставшиеся трубы. Установите рычаг на раму. Приварите узел для сцепки. В большинстве случаев мастера ручных работ приобретают узлы в магазинах. При выборе уточните какой материал использовался при изготовлении запчасти.

Следующим этапом приварите механизм, на который будет крепиться сидушка к раме. Установите водительское сидение.

Самодельный адаптер для мотоблока с рулевым управлением

Прежде чем приступить к конструированию самодельного переднего адаптера для мотоблока, ознакомьтесь с чертежами. По ним вы сможете изготовить все необходимые элементы. При достаточных знаниях механизма работы вы можете нарисовать их сами или воспользоваться интернетом, задав поисковый запрос «чертежи как сделать адаптер для мотоблока». Первым делом подготовьте все необходимые комплектующие:

  • металл,
  • крепежные материалы,
  • колеса,
  • болгарку,
  • агрегат для сварочных работ,
  • дрель,
  • гаечные ключи,
  • подшипники,
  • расходники (электроды, различные сверла, болгарочные диски),
  • смазочные смеси.

До начала сборки убедитесь в правильности ваших замеров. Для аппарата с рулевым управлением вам обязательно потребуется рама с вилкой и втулкой. За счет этой конструкции можно будет управлять мотоблоком.

  • Первым делом необходимо изготовить раму. Нарежьте трубы и скрепите их болтами, можете сварить.
  • Далее изготовьте ходовую часть. В случае с двигателем, расположенным спереди, ширина ходовой части должна обеспечиваться базовыми колеса.
  • При заднем двигателе ширина ходовой части должна быть шире. Так трактор не будет заваливаться, будет устойчивым. Колеса, входящие в мотоблочный комплект, снимите и сварите для них мост несколько шире.
  • Изготовьте руль. Можно использовать автомобильный или взять мотоблочную рукоять. Используя ее, управление самодельным устройством будет сходе с управлением мотоцикла.
  • Используя раму из цельного куска металла, рулевое управление целесообразно разместить на передней оси.
  • Приварите к раме заблаговременно приготовленную сидушку.
  • Если в процессе эксплуатации вы планируете использовать дополнительные насадки, то обязательно приварите кронштейн.
  • Прикрепите под рулевую колонку запчасть для сцепки. Ее вы можете купить в магазине или изготовить самостоятельно.

Используя чертежи переднего адаптера для мотоблока с необходимой инструкцией, вы без особого труда сможете сделать мини-трактор самостоятельно. Также вы можете сделать задний адаптер для мотоблока своими руками, поискав необходимую информацию в сети.

аксессуаров PTO — Earth Tools

PTO = P OWER T AKE O FF (где реализация прикрепляется к трактору)

Actain Couplings

.
менять навесное оборудование на вашем мотоблоке за 30-60 секунд без инструментов. Все, что им требуется, — это периодическая легкая смазка и очистка, а быстроразъемные соединения сэкономят вам часы времени и избавят вас от необходимости замены изношенных шпилек и гаек крепления навесного оборудования, особенно если вы меняете несколько навесных орудий в один и тот же сезон.

Принцип работы системы быстроразъемного соединения: «Гнездовой» компонент быстроразъемного соединения подходит к ТРАКТОРУ. Каждое ОРУДИЕ должно быть оснащено быстроразъемным соединением «папа». Некоторые предлагаемые нами навесные устройства имеют встроенные быстроразъемные соединения с наружной резьбой… Подробную информацию можно получить у продавца.

Быстроразъемные соединения BCS для современных тракторов BCS 710–853 (кроме 750) Быстроразъемное соединение с наружной резьбой
  • : Артикул 922.: Рекомендованная производителем розничная цена: 115 долларов США 109 долларов США
  • ПРИМЕЧАНИЕ: НЕКОТОРЫЕ покупки новых тракторов BCS моделей 732, 739, 749, 852 и 853 дают право на бесплатную быстросъемную муфту «мама» и бесплатную муфту «папа» для установки соответствующих навесных орудий. Подробности смотрите на странице обновленных специальных предложений.
  • Быстроразъемные соединения BCS для модели BCS 750

    Эта модель трактора как бы «нарушает правило», потому что на этой модели 9Конец 0003 «папа» быстроразъемного соединения ИНТЕГРИРОВАН в трактор, а концы «папа» должны быть установлены на каждом орудии. (Для навесного оборудования с приводом от ВОМ марки BCS, приобретенного ВМЕСТЕ с трактором, муфты «мама» предоставляются бесплатно).

    • Быстроразъемное соединение с внутренней резьбой специально для BCS 750 (для агрегатов с фланцами ВОМ с 2 болтами): Артикул 922.C0071: MSRP: $165 , цена продажи $156
    • Быстроразъемное соединение с внутренней резьбой специально для BCS 750 (для агрегатов с фланцами ВОМ с 3 болтами [лопаст, поворотный плуг]): Артикул 922.C0058: Рекомендуемая производителем розничная цена: $165 , цена продажи $156
    Быстроразъемные соединения Grillo G85 — G107
    • Быстроразъемное соединение с внутренней резьбой: Артикул 954712: MSRP: $70 , цена продажи $65
    • Быстроразъемное соединение с наружной резьбой
    • : артикул 954812: рекомендованная производителем розничная цена: $75 70 долларов
    Быстроразъемное соединение Grillo G110
    • ПРИМЕЧАНИЕ: Все новые тракторы G110 поставляются со свободным быстроразъемным соединением с внутренней резьбой.
    • Быстроразъемное соединение с наружной резьбой (для навесного оборудования, еще не оборудованного одним встроенным) (артикул 946511): рекомендованная производителем розничная цена: 95 долларов США 87 долларов США

    ПРИМЕЧАНИЕ: см. нашу страницу специальных предложений, чтобы узнать о текущих акциях на быстроразъемные соединения при покупке тракторов BCS моделей 722–853 и трактора Grillo G110.

    GRILLO БЫСТРОЕ СОЕДИНЕНИЕ

    ПРИМЕЧАНИЕ. Перечисленные быстроразъемные соединения Grillo G85/107 ТАКЖЕ могут использоваться на более ранних моделях BCS 602, 604, 715, 725, 735 (и моделях 737 и 605 с карданными валами ТОЛЬКО ШЛИЦЕВЫМИ), но НЕ СОВМЕСТИМЫ. со шлицевым валом BCS с быстроразъемным соединением отдельных компонентов старого образца, снятых с производства.

    ДОПОЛНИТЕЛЬНОЕ ПРИМЕЧАНИЕ! Установка этой системы быстрого соединения производства Grillo на модели BCS 725 и 735 требует снятия сцепного устройства с трактора.


    БЛАНК Быстроразъемные муфты с наружной резьбой (без валов)

    Для навесного оборудования, которое крепится на фланце ВОМ, но не требует подключения ВОМ (например, бульдозерные отвалы и т. д.), мы производим этот аксессуар в -house, чтобы избавить наших клиентов от необходимости покупать быстроразъемную муфту с валом внутри…

    ПРИМЕЧАНИЕ: Мы производим эти «заготовки» либо с ОТВЕРСТИЕМ для стопорного штифта быстроразъемной муфты или СЛОТ . Какой из них вам подходит, зависит от того, хотите ли вы, чтобы орудие «поворачивалось» в быстроразъемном соединении (паз) или было «жестким» (отверстие)… , поэтому укажите, какой тип вы хотите. (По мере продвижения вперед мы постепенно переходим к изготовлению их с «прорезью» на одной стороне и «отверстием» на другой, так что вы можете просто перевернуть его, чтобы получить любой вариант)

    ПУСТОЙ Мужской Быстроразъемные соединения
    • Артикул ET0010 (подходит для Grillo G85-G107) Рекомендуемая производителем розничная цена: 48 долларов США 42 доллара США
    • Товар ET0015 (подходит для Grillo G110) Рекомендуемая производителем розничная цена: 48 долларов США 42 доллара США
    • Товар ET0030 (подходит для BCS после 1995 года, за исключением моделей 750 и 948)

    УДЛИНИТЕЛИ ВОМ

    ПРИМЕЧАНИЕ: Размеры всех принадлежностей ПРИБЛИЗИТЕЛЬНЫ… эти машины в основном производятся в Европе, поэтому оригинальные размеры указаны в сантиметрах. Мы конвертируем их в ближайший дюймовый эквивалент.

    Иногда этот аксессуар необходим для правильной балансировки трактора с легкими орудиями. Он работает, просто выдвигая крепление ВОМ и, следовательно, перемещая вес орудия дальше от оси, которая является «точкой опоры» трактора, и, таким образом, достигая баланса через кредитное плечо . Особенно необходимо при использовании более тяжелых двигателей, таких как дизели. Иногда удлинители ВОМ также используются для увеличения зазора между навесным оборудованием и колесами, особенно когда для трактора требуются колеса большего размера, чем стандартные. Обязательно спросите, требуются ли какие-либо из этих удлинителей для приобретаемого вами трактора и/или навесного оборудования. Эти аксессуары могут быть прикреплены к трактору ИЛИ орудию, в зависимости от того, что удобнее.

    Доступны модели длиной 3 дюйма ; могут быть соединены вместе, если это необходимо для большей длины. (могут быть доступны некоторые произвольные длины 6 дюймов, но технически они сняты с производства)

    3-дюймовый удлинитель ВОМ
    • Артикул 9C1512 (подходит для шлицевого ВОМ Grillo)
    • Артикул 922.
        (подходит для BCS 718–853) Рекомендуемая производителем розничная цена: 135 долларов США 128 долларов США

      ПЕРЕХОДНИКИ ВОМ

      Доступно несколько адаптеров для различных функций:

      **Переходник 922.
    • : 18-миллиметровый шлицевой вал с 10 канавками для трактора с коническим 3-кулачковым орудием **

      Позволяет использовать навесное оборудование BCS более нового типа (после 1995 г.) 18-миллиметровые тракторы ВОМ BCS с 10 канавками (или, в некоторых случаях, некоторые тракторы Grillo).

      • Подходит для 18-мм шлицевого трактора BCS или Grillo с 10 канавками для навесного оборудования с 3 захватами Taper
      • Артикул 922.
      • Рекомендуемая производителем розничная цена: 125 долларов 118 долларов
      Адаптер 922.
    • : новый трактор BCS для старых 18-миллиметровых «шлицевых» навесных орудий с 10 канавками

      Позволяет прикреплять навесное оборудование BCS (или, в некоторых случаях, некоторые навесные орудия Grillo) с карданным валом старого образца с 18-миллиметровым шлицевым соединением с 10 канавками (до 1995 г. ) на новые тракторы БКС с коническим 3-х кулачковым ВОМ.

      • Подходит для трактора BCS с 3 коническими захватами и шлицевым орудием
      • Артикул 922.
      • Рекомендуемая производителем розничная цена: 155 долларов 118 долларов
      Переходник 9C2012-LSR: трактор Grillo G131 на орудия типа G107

      Конец трактора

      Реализовать конец

      Адаптирует G131 Grillo к ВОМ типа G107 Grillo и необходим при использовании некоторых навесных орудий на G131 (косилки, дровокол, измельчитель/измельчитель, подметальная машина, ножи-скребки, разбрасыватель удобрений, газонокосилка, дисковая косилка , сенокосилка и пресс-подборщик… возможно, придется использовать вместе с адаптером 1 для некоторых из этих применений (если навесное оборудование оснащено «встроенной» быстроразъемной муфтой с наружной резьбой, также потребуется соответствующая быстроразъемная муфта с внутренней резьбой).

      • Адаптирует Grillo G131 к меньшему ВОМ Grillo
      • Пункт 9C2012-LSR
      • Рекомендуемая производителем розничная цена: 165 долларов 150 долларов
      • ПРИМЕЧАНИЕ: Мы также предлагаем его в виде «комплекта» адаптера, включая компоненты для преобразования в агрегаты BCS. Спросите продавца Earth Tools.
      Адаптер 922.
    • : текущий трактор BCS для 1-3/8” 6-шлицевого ВОМ сельскохозяйственного трактора

      Преобразует текущую ось ВОМ BCS в 6-шлицевой вал 1 3/8”, идентичный к валу 540 об/мин любого полноразмерного трактора. Позволяет приводить в действие от мотоблока некоторые стационарные орудия трактора с низким энергопотреблением, такие как насосы опрыскивателя, зерновые элеваторы, небольшие генераторы ВОМ и т. д. Имейте в виду, , однако, что ВОМ мотоблока 990 об/мин крутит при максимальных оборотах двигателя, поэтому, если вы приводите в действие орудие, чувствительное к оборотам, вы не можете запустить двигатель на ПОЛОВИНУ дроссельной заслонки, иначе вы перегрузите двигатель. ускорить орудие!! Этот аксессуар можно использовать на некоторых тракторах Grillo в сочетании с адаптером 992.

    • .

      • Подходит для современных конических тракторов BCS с 3 захватами, адаптируется к 1-3/8” 6-шлицевому валу
      • Артикул 922.
      • Рекомендуемая производителем розничная цена: $250 237 долларов

      Что такое адаптер для мотоблока, как сделать приспособления своими руками?

      Содержание

      Переходник для мотоблока – что это?

      Адаптер — специальный модуль для движения с мотоблоком. С его помощью вы можете управлять прогулочным трактором сидя и одновременно обрабатывать землю. Адаптер для такого мотоблока, как Нева, имеет рулевое управление. Вы можете сделать это самостоятельно, но об этом позже. Теперь мы с вами рассмотрим назначение вложений.

      Адаптер значительно упрощает использование двухколесного трактора. Можно менять насадки для посадки и окучивания картофеля, плуг, плоскорез и другое оборудование. Кроме того, адаптер ускоряет любые садовые работы. То есть при использовании такого устройства рабочая скорость увеличивается с 5 до 10 км/ч.

      Вы знаете? Самая популярная модель мотоблока — CAIMAN VARIO 60S.

      Особенности конструкции адаптера для мотоблока

      Адаптер для двухколесного трактора состоит из:

      1. Рамка;
      2. сиденье водителя;
      3. пары колес;
      4. ось колеса;
      5. устройства сцепления.

      То есть адаптер выглядит как тележка и крепится к ручному трактору. После этого мотоблок становится минитрактором.

      Теперь подробнее о каждом компоненте.

      рама

      Для сборки мотоблока с передним управлением вам обязательно понадобится рама. К нему крепится сиденье для водителя или кузов. Рама установлена ​​на шасси.

      Сиденье водителя

      Для удобства на раму крепится сиденье водителя. Это сделано для того, чтобы сделать мотоблок удобным и простым в использовании при работе в саду.

      Колеса и ось колеса

      Колеса и ось колеса облегчают работу с мотоблоком в саду.

      Колеса для мотоблоков бывают двух типов – металлические и резиновые. Металлические колеса используются для качественной работы в поле. Резиновые шины оснащены протекторами, позволяющими ездить по грунтовой дороге. В любом случае колеса для адаптера входят в комплект поставки двухколесного трактора. Однако, если вы хотите их изменить, обратите внимание на характер этого компонента и его размер.

      Устройство для присоединения (сцепки) к двухколесному трактору

      Сцепка для мотоблока Нева изготавливается из чугуна или стали. Делается это сваркой. Сцепка — одна из важнейших составляющих узлов. Обеспечивает надежное соединение прицепных орудий с мотоблоком. П-образная сцепка считается самой популярной, так как благодаря этому устройству транспортное средство становится более устойчивым.

      Вы знаете? Первый двухколесный трактор появился в 1912 благодаря Конраду фон Мейенбургу.

      Самодельный адаптер для мотоблока своими руками: чертежи и пошаговая инструкция

      Теперь поговорим о том, как сделать передний адаптер для мотоблока с рулевым управлением. Мы расскажем, какие материалы вам понадобятся, и опишем пошаговую инструкцию по созданию и сборке устройства.

      Что потребуется для создания переходника

      Для изготовления переходника с рулем для мотоблока потребуются следующие материалы:

      1. Колесная пара с осью. Радиус колес варьируется в пределах 15-18 дюймов. Подвернуться могут даже колеса от старой Волги.
      2. Подшипники рулевой колонки и колес.
      3. Металл для каркаса (уголок, труба или швеллер).
      4. Крепеж (гайки, болты, шайбы).
      5. Смазка (солидол или литол).
      6. Расходные материалы (диски для шлифовальных машин, электроды, сверла).
      7. сварочный аппарат.
      8. Дрель.
      9. Болгарский.
      10. Набор ключей.

      Важно! Колеса не должны иметь слишком маленький или большой радиус. Это может привести к опрокидыванию машины.

      Алгоритм действий по созданию адаптера для мотоблока

      Приступаем к изготовлению адаптера для мотоблока. В первую очередь вам понадобятся чертежи, по которым будут изготовлены и закреплены все детали.

      Вы можете сделать рисунок самостоятельно, если обладаете соответствующими навыками. Если вы боитесь ошибиться в расчетах, поищите чертежи в Интернете или на специализированных сайтах. Например, по этой схеме можно сделать простейший адаптер для мотоблока.

      Важно! Перед началом работы над чертежами обязательно проверьте соответствие номеров и размеров.
      Для изготовления рулевого адаптера для мотоблока необходима рама с вилкой и втулкой. Это поможет вам поворачивать мотоблок с помощью руля.

      Переходим к сборке мини-трактора своими руками.

      этап 1 Все начинается с изготовления каркаса. Его можно изготовить из нарезанных кусков металла нужной длины. Металл можно резать болгаркой, а элементы прикреплять болтами или электросваркой.

      Уровень 2. После рамы делаем шасси. Если у вашего двухколесного трактора двигатель находится спереди, то ширина колеи должна определяться базовыми колесами. Задние крепятся к раме с помощью оси. Сделать его можно из куска трубы нужной ширины. На концах этой трубки запрессовываем втулки с подшипниками. На них устанавливаются колеса.

      Если двигатель вашего мотоблока находится сзади, ширина колеи должна быть больше, иначе минитрактор не сможет нормально балансировать во время работы. В этой ситуации базовые колеса мотоблока лучше снять и установить на более широкую ось.

      Уровень 3. Чтобы сделать руль для мотоблока, не обязательно снимать дополнительные ручки с мотоцикла или автомобиля.

      Достаточно использовать ручки от мотоблока. Так вы сможете управлять минитрактором с помощью руля, похожего на мотоцикл.

      Тем не менее, вы не можете вывести средства в обычном режиме. Поэтому на минитрактор лучше будет установить рулевую колонку.

      Уровень 4. При использовании цельнометаллической рамы рулевое управление интегрировано на переднюю ось двухколесного трактора.

      Можно сделать шарнирную раму, тогда рулевая колонка будет полностью поворачиваться к передней полураме. Для этого к передней раме нужно приварить шестерню. Еще одна шестерня установлена ​​на рулевой колонке.

      этап 5 Сиденье, которое можно предварительно снять с автомобиля, приварить к несущей раме. Он должен быть регулируемым, особенно при управлении передним адаптером, прикрепленным к мотоблоку.

      этап 6 Если вы планируете использовать мини-трактор для работы с культиваторами и плугами, то придется дополнительно приварить кронштейн. Для работы с навесным оборудованием необходимо установить дополнительную гидравлическую систему. Насос легко снимается с сельскохозяйственной техники.

      Для работы с полуприцепами необходимо приварить сцепку от автомобиля к задней части рамы.

      этап 7 Вы можете сделать сцепку для мотоблока своими руками, мы даже предоставим вам необходимые чертежи для облегчения работы.

      Для изготовления U-образного соединения вам понадобится металлический швеллер нужного размера и толщины. Установите сцепку под рулевую колонку мотоблока.

      По нашим чертежам можно просверлить отверстия в определенных местах. Они удерживают ручку и кронштейн на месте.

      Важно! Все детали должны быть изготовлены из высокопрочной и качественной стали.

      Адаптер передний для мотоблока Нева готов. После сборки нужно смазать и опробовать минитрактор. После этого подготовку адаптера можно считать завершенной и можно смело работать на двухколесном тракторе.

      Адаптер для мотоблока Нева Адаптер для мотоблока Адаптер с рулем для мотоблока Адаптер для мотоблока своими руками Сцепка для мотоблока своими руками чертежи Адаптер передний для мотоблока Адаптер передний для мотоблока Нева Адаптер передний на мотоблок Сделать руль для мотоблока Сделать руль для мотоблока Адаптер рулевой для мотоблока Рулевое управление на мотоблоке Фаркоп для мотоблока Нева мотоблок с передним рулевым управлением Колеса на адаптер к мотоблоку

      отличия передних и задних моделей, габариты полноприводных устройств с ручной тележкой, особенности подъемного механизма навесного оборудования

      1. Что это?
      2. Область применения
      3. Просмотры
        • Рулевое управление
        • С подвижным соединением
        • Фронт
        • Задний
      4. Устройство
      5. Размеры (изменить)
      6. Модели
      7. Эксплуатация и обслуживание

      Мотоблок – незаменимый агрегат, позволяющий упростить обработку земли и работу на приусадебном участке в целом. В то же время немалая часть дачников старается приобрести для своего мотоблока переходник, с помощью которого можно ускорить процесс работы и разгрузить спину пользователя. Материал этой статьи расскажет, какие бывают виды адаптеров для мототехники и как правильно ими пользоваться.

      Что это такое?

      Адаптер для мотоблока представляет собой тележку, основными элементами которой являются сиденье, тормоз, тормозная рукоятка, подножки, навесной механизм и рама с прикрепленными к ней конструктивными деталями. Тормоз устройства находится рядом с подставкой для ног. Обычно такое устройство оснащено двумя колесами, а сиденье часто имеет рычаг подъема. Конструкция адаптера может быть как универсальной, так и специальной: некоторые из этих разновидностей предусматривают дополнительное крепление различных навесов. Оснащение мотоблока адаптером практически превращает рабочий агрегат в мини-трактор с сиденьем, повышающим комфорт оператора.

      Область применения

      Если в целом рассматривать назначение адаптеров для мотоблоков, то их назначение – разгрузить пользователя и облегчить его тяжелую работу. В зависимости от того, какое вспомогательное оборудование навесного типа будет крепиться к мотоблоку, сфера его использования может значительно расшириться. Например, помимо вспашки, прополки, окучивания и уборки корнеплодов, можно будет заготавливать сено, очищать от снега некоторые виды поверхностей, выравнивать поверхность почвы. Кроме того, можно будет перевозить негабаритный груз.

      Просмотров

      На сегодняшний день существует несколько модификаций переходников. При этом их можно классифицировать по типу спайки и местонахождению. По навеске устройства бывают рулевыми и с подвижным шарниром. По расположению — сзади и спереди.

      По назначению они могут иметь удлиненную или укороченную тягу. Первые варианты комплектуются мощными мотоблоками, вторые покупаются для агрегатов с меньшей мощностью и меньшей массой.

      Также можно классифицировать товары по наличию (отсутствию) тела. Бескузовные варианты уступают аналогам с кузовом, в которых можно перевозить разные грузы. Мотоблоки с кузовом особенно удобны во время уборки урожая.

      Рулевое

      Изделия этого типа отличаются достаточно жестким соединением с мотоблоком. В этом случае управление осуществляется за счет отдельного узла. Сам адаптер здесь достаточно плотно соприкасается с мотоблоком. Рули в этом типе устройств могут располагаться спереди или сзади.

      С подвижным соединением

      Конструкции этого типа характеризуются изменением угла по отношению к вертикальной оси, которая расположена между соединительными элементами. Такие модели хороши тем, что в них предусмотрена регулировка угла наклона, но работать с ними сложнее из-за маневров с увеличением радиуса поворота. Здесь требуется больше сил.

      Передний

      Сцепка таких устройств с мотоблоком осуществляется. Сам адаптер располагается в передней части оборудования. Из-за рулевого управления и большей сложности конструкции такое устройство отличается более высокой стоимостью по сравнению с аналогами заднего типа.

      Задний

      Сцепление такого адаптера выполняется спереди, поэтому навесное устройство располагается сзади мотоблока. Такие изделия хорошо зарекомендовали себя для окучивания грядок, так как позволяют контролировать рабочий процесс. Работая с ними, легче увидеть обрабатываемую площадь.

      Устройство

      Каждый элемент адаптера для мотоблока является важной его составляющей. Ведущим звеном адаптера является соединительный механизм. Именно от него зависит надежность и устойчивость соединения мотоблока и адаптера. Когда прицеп не оборудован рулевым управлением, крепление производится на горизонтальном шарнире. Иногда возможно скручивание и скручивание.

      Усиленный сцепной механизм представляет собой сварной узел, вставленный в раму и надежно закрепленный болтами. Это два отрезка квадратной трубы, приваренные друг к другу, плюс отрезок обычной круглой трубы диаметром 1 или 1,5 дюйма. Внутри трубы находится шток, к которому приваривается тройник. Именно тяга отвечает за поворот тройника по управляемой оси и плавный ход на неровностях грунта.

      Что касается узла крепления колеса, то внешне он состоит из двух отрезков трубы, сваренных под углом 90 градусов по отношению друг к другу. В соединительную трубу вставляется горизонтальный срез и фиксируется болтом. Ось с расположенным колесом установлена ​​на подшипниках.

      Подвески, применяемые в переходных устройствах, бывают поворотными, осевыми или мостовыми. У них нет эластичных частей. Рабочее место оператора позволяет расположить пользователя в соответствии со стандартами безопасности. Также в некоторых версиях возможна двойная система управления.

      Каркас аппарата может быть хребтовым или лестничным. Также можно выбрать вариант, при котором рамы агрегата и прицепа объединяются в один агрегат. В этом случае вам предстоит соорудить постамент для трансмиссии и двигателя. Именно к раме привариваются механизм сцепления, подножка, стойка с сиденьем, тормоз и трубка для установки колес. Боковые трубы рамы имеют одинаковую длину и составляют по 40 см каждая. Также адаптер может иметь трехточечную навеску, что увеличивает производительность основного узла.

      Размеры (править)

      Параметры переходников для мотоблока могут быть разными, в зависимости от типа их конструкции. Например, универсальная модель может иметь длину 1,74 м, ширину 0,65 м, высоту 1,3 м. Колея может быть 0,32 м, дорожный просвет 0,14 м, а минимальный радиус поворота – 1,1 м. Другие модели достигают длины 1,6 м и ширины 0,7 м.

      Некоторые изделия имеют рабочую колею 650 мм, длину 1,73 м, ширину 74 см. Разновидности переднего типа могут иметь и другие параметры: длина – 1,9м, ширина — 0,81 м, высота — 1,4 м, дорожный просвет — 0,3 м.

      Модели

      Из богатого перечня приспособлений для мотоблока можно выделить несколько вариантов, пользующихся популярностью у покупателей .

      • «ХорсАМ ИС» — достаточно мощный подъемный механизм, оснащенный многофункциональным отвалом, большими багажниками спереди и сзади. Имеет негабаритный прицеп, надежный плуг, культиватор и окучник.
      • «АПМ-350» — модель заднего типа с неоцинкованным самосвальным кузовом и ленточными тормозами, выполненная на раме с двумя замками. Весит примерно 92 кг и имеет большое расстояние между колесами.
      • «АМ-650» — адаптер мотоблока с тормозами и регулируемым сиденьем. Оснащен задним подъемным механизмом, подходит для всех моделей мотоблоков (как отечественных, так и импортных).
      • «КТЗ 03» — адаптер передний мотоблок полноприводный, работающий по схеме 4х4 (с полным приводом), имеющий жесткое сцепление с мотоблоком. Оснащен мягким сиденьем с жестким креплением, но без продольной регулировки.
      • «АМ-2» — универсальный вариант для сельскохозяйственных работ. Имеет рулевое управление, две педали включения сцепления и включения задней передачи. Предусмотрена установка навесного оборудования.
      • «ПМ-05» — модуль пахотно-уборочный, предполагающий работу с навесным оборудованием: косилкой, снегоуборщиком и окучником. Имеет прицепное сиденье и рабочую скорость до 10 км/ч.

      Эксплуатация и техническое обслуживание

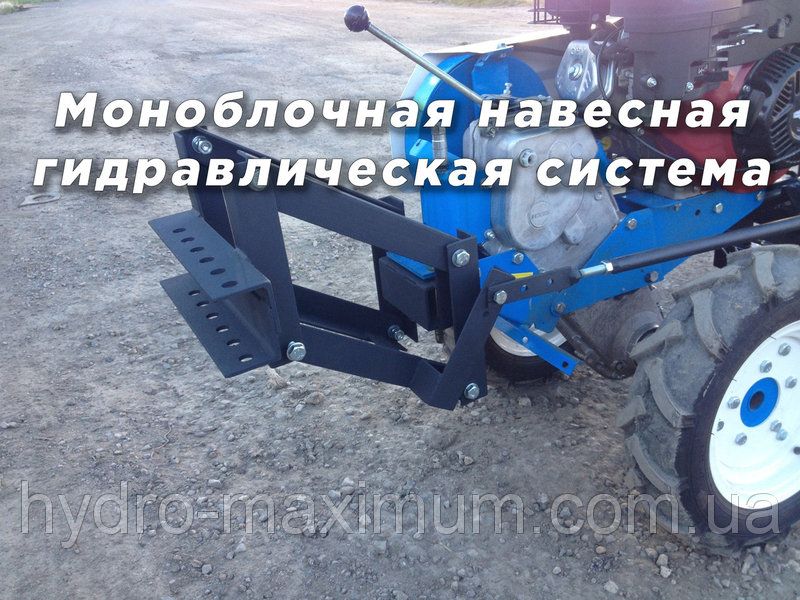

      Подъемный механизм навески для адаптера представляет собой не что иное, как подъемный рычаг, значительно упрощающий работу с дополнительными навесными приспособлениями. Обычно подъемный механизм на рулевых моделях располагается за адаптером. К нему прилагаются вложения, необходимые для той или иной работы. Например, это может быть плуг для вспашки или подготовки почвы к окучиванию. Сам механизм конструктивно несложен и может приводиться в движение ручным поворотом рычага.

      Закрепив двухколесный адаптер на мотоблоке, можно занять удобное положение и работать сидя. Это будет способствовать большей устойчивости мотоблока. Варианты ручной тележки актуальны для крупных ферм. Также их можно использовать не только для сбора урожая, но и для перевозки строительного мусора и различных грузов. С адаптером вам не нужно беспокоиться о том, что ваши ноги могут оказаться под резаком.

      Для продления срока службы мотоблока и адаптера необходимо помнить о первом пуске, для чего необходимо сначала залить масло и бензин, а затем обкатать. Также следует учитывать, что при эксплуатации недопустим перегрев двигателя основного агрегата и необходима своевременная смазка деталей. В зависимости от типа моделей, в некоторых из них сиденье оператора придется закрывать из-за материала его изготовления. Например, если основа сиденья фанерная, под дождем она может деформироваться.

      Учитывая, что переходник можно изготовить своими руками с помощью подручных средств (например, колеса от тачки или других запчастей), важно соблюдать все тонкости чертежа и правильную сборку приспособления подъемный механизм. Что касается колес, то стоит иметь в виду: металлические варианты лучше подходят для работы в поле, резиновые с протекторами – для работы на грунтовой дороге. При этом большое значение в эксплуатации имеет их радиус, ведь чрезмерно большие или, наоборот, слишком маленькие колеса будут приводить к частому опрокидыванию агрегата.

      При этом для моделей с двигателем, расположенным сзади, ширина колеи должна быть больше, так как в противном случае мотоблок не сможет правильно балансировать во время работы. При этом ось колеса должна быть шире. В процессе работы с мотоблоком можно пользоваться ориентирами или обрабатывать землю круговым способом. Это зависит от размера и формы сайта и модели адаптера. Например, вспашку или рыхление почвы легче производить рядами с оборотом в конце каждого из них.

      В процессе работы пользователь может следить за тем, чтобы обработка почвы была равномерной , а навесное оборудование не углублялось в землю больше, чем должно. Перед работой необходимо установить регулировку. Своевременно необходимо осматривать адаптер и мотоблок. Это обеспечит бесперебойную и безопасную работу мотоблока в течение всего срока его службы.

      Необходимо своевременно менять масла в узлах мотоблока, заниматься профилактикой систем электродвигателя, регулировать механизмы управления и подъема. Также важно содержать устройство и адаптер в чистоте. Это означает, что они должны быть очищены от грязи и почвы, после чего мотоблок необходимо установить в горизонтальное положение с помощью третьего колеса (при его наличии) или подставки, способной обеспечить устойчивое положение агрегата.

      Нельзя забывать о заточке инструментов, так как от этого напрямую зависит обработка почвы и качество ее рыхления. Если ваш участок небольшой, желательно заранее пройтись по нему и убрать крупные камни, которые могут затупить насадку.

      Румпель с адаптером необходимо правильно хранить. Помещение должно быть сухим и хорошо проветриваемым. При этом желательно размещать оборудование в условиях, при которых оно не будет контактировать со щелочами и кислотами. Автомобиль необходимо не только очистить от грязи, но и слить топливо из бака и карбюратора. Также необходимо слить масло из картера двигателя. Если мотоблок будет простаивать более трех месяцев, нужно установить его на опоры, разгрузив шины.

      Рекомендуется периодически осматривать шины на наличие повреждений и дефектов. Не используйте мотоблок с пониженным давлением в шинах, так как это сократит срок службы колес. Высокое давление также ускорит их износ. Важно проверить воздушные фильтры мотоблока, свечи зажигания и при необходимости заменить глушитель. Кроме того, необходимо осмотреть прочность соединений адаптера, ведь от этого зависит безопасность оператора.

      О том, как сделать адаптер к мотоблоку своими руками, смотрите в следующем видео.

      Комментарий успешно отправлен.

      Рекомендуем к прочтению

      Как сделать адаптер к мотоблоку своими руками, чертежи, видео, фото

      Можно пойти по пути наименьшего сопротивления и купить готовый адаптер для мотоблока трактора в магазине, тем более, что их большое количество и разнообразие, Но если у вас есть техническая творческая жилка, то сделать адаптер к мотоблоку самостоятельно не составит для вас большого труда с экономией вполне ощутимых средства, которые пришлось бы заплатить за готовый переходник.

      Делаем переходник к мотоблоку своими руками

      Основание переходника к мотоблоку делаем из прямоугольной трубы длиной 170 см. К нему поперек приваривается еще одна труба длиной 50 см, к которой необходимо прикрепить колеса-переходники. Высота этих стоек от верхней точки стойки до оси переходного колеса 30 см. Можно приспособить колеса от обычной садовой тележки, а их внутренние втулки расточить на токарном станке. На втулки надеваются подшипники нужного размера.

      Затем следует приварить распорки к переходным втулкам колес и к центральной трубе. Их длина может быть разной и определяется углом, который вам нужно будет выдержать. Далее следует расчет и сварка рамы для навесного оборудования. Боковые трубы этой рамы крепятся болтами к стойкам колес. Болты должны быть достаточного диаметра, чтобы выдерживать различные механические нагрузки.

      Поперек заднего конца рамы приварен швеллер (№ 10) для навесного оборудования. Задний швеллер и боковые трубы рамы имеют одинаковую длину 40 см, в результате чего рама имеет квадратную форму. Также рычаг с тремя «коленами» длиной 30, 50 и 19см приварен к раме. Сбоку от рычага установлен еще один рычаг длиной 75 см для увеличения прикладываемого усилия.

      Такой адаптер к мотоблоку своими руками вполне уверенно едет по земле при работе на целине и на пашне. К нему можно сделать специальный отвал для уборки снега. Перед переходником находится соединительный узел, который также можно изготовить самостоятельно или купить готовый.

      Единственное, на что нужно обратить внимание, это то, что надежность как адаптерной сцепки, так и самого мотоблока должна быть достаточно высокой. Сверху к центральной трубе приваривается металлическая «ножка» для размещения сиденья. Вот, собственно, и все.

      Схема и устройство приставки к мотоблоку

      Приставка к мотоблоку представляет собой прицеп с сиденьем, выполненный на основе двухколесной рамы. Его назначение – облегчить работу с мотоблоком, который он трансформирует в устройство для перевозки грузов, аналогичное мини-трактору.

      Адаптер обеспечивает значительное снижение трудоемкости сельскохозяйственных работ и многократно повышает эффективность работы мотоблока. Следует отметить, что тяжелые адаптеры бывают двух видов: длинные и короткие. Их можно состыковать с разными мотоблоками. Известен также легкий адаптер для фрезы, который крепится к одному колесу мотоблока, в отличие от тяжелого адаптера.

      Переходники, являясь основным звеном в соединении мотоблока и навесного оборудования, комплектуются сиденьем, удлиненной или короткой рамой (дышлом) и муфтами. Конструктивно переходник содержит две муфты. Один из них обеспечивает соединение адаптера с мотоблоком, а второй задачей является агрегатирование навесного оборудования: борон, плугов, культиваторов, копателей, косилок и т. д. Соединение навесного оборудования с адаптером, как правило, производится одним рывком. Навесное оборудование переводится в рабочее положение с помощью ручного привода.

      На сегодняшний день выпускается множество различных типов адаптеров, которые по основным признакам своей конструкции можно отнести к двум основным типам: адаптеры корпусные (универсальные) пригодны как для сельскохозяйственных работ, так и для транспортировки; бестелые — только для обработки.

      Адаптеры с длинными или короткими дышлами подключаются к мотоблокам разной мощности. Адаптеры с короткими дышлами используются только на легких мотокультиваторах, а адаптеры с длинными дышлами — на тяжелых. Как правило, адаптерные модели оснащены устройствами регулировки ширины колеи, выдвижными дышлами, а также приводами опускания и подъема навесного оборудования.

      Чертеж адаптера для мотоблока своими руками

      Преобразование мотоблока в мини-трактор можно осуществить, купив и прикрепив к агрегату адаптер, представляющий собой прицепную тележку, оснащенную сиденьем. Передний адаптер для мотоблока облегчит сельскохозяйственные работы и сократит расходы на топливо. Однако при желании можно сделать чертеж адаптера для мотоблока для изготовления своими руками этого механического приспособления, с помощью которого будет легко выполнять все сельскохозяйственные работы на земле.

      Обратите внимание, что адаптер должен включать в себя раму, колесную пару, сиденье и сцепку. Если сделать адаптер для мотоблока, отличающийся надежной конструкцией, самостоятельно, то можно сразу сесть в его посадочное место и приступить к садово-огородным работам на приусадебном участке, будучи полностью уверенным, что все пройдет хорошо.

      Кроме самого мотоблока, при изготовлении к нему адаптера потребуются:

      1. два колеса;
      2. Трубы уголковые, листовые и стальные;
      3. сварочный аппарат
      4. ;
      5. мягкое сиденье;
      6. инструменты для садово-огородных работ;
      7. набор инструментов.

      Процесс переделки мотоблока в мини-трактор включает следующие этапы:

      1. Определение кинематической схемы мини-трактора.
      Кинематическая схема может быть либо составлена ​​самостоятельно, при этом основное внимание уделено обеспечению баланса конструкции, чтобы не возникало дополнительных нагрузок, либо взять готовую схему (см.чертеж ниже), на которой кинематически изображена мини- трактор, сделанный из мотоблока Нева.


      Двигатель силового агрегата (2), приводя в движение передние колеса (1), передает крутящий момент через цепь (3) на заднюю передачу (4), а от нее через карданную передачу (5) на задний мост (6), ведущий поворот задних ведущих колес (7).

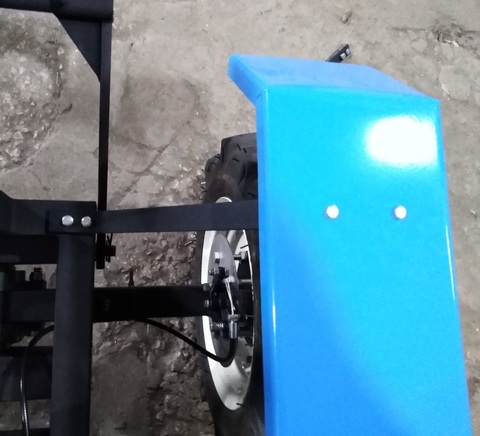

      • 2. Изготовление переходной рамы для мотоблока. При изготовлении рамы обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
      • 3. Изготовление корпуса адаптера для мотоблока. Стальной лист послужит заготовкой для корпуса; высота бортов туловища должна быть не менее 30 см.
      • 4. Установка сиденья. Сиденье крепится болтами к хребту переходной рамы на расстоянии 80-85 см от ее переднего конца.
      • 5. Установка дополнительных приспособлений (инструментов).
      • 6. Проверка работоспособности готового мини-трактора.
      • 7. Покраска мини-трактора.

      При необходимости можно приобрести и дополнительно установить на адаптер такие сельскохозяйственные орудия, как:
      плуг;
      копатель картофеля;
      окучника; борона
      ;
      скребок для снега и др.


      Создав своими руками мини-трактор, оснащенный дополнительным навесным оборудованием, можно значительно повысить производительность садово-огородных работ и круглый год, практически не прилагая особых усилий, пахать, ютиться или убирать свой садовый участок.

      Навесное оборудование косилки Gravely Walk Behind

      Gravely — ведущий производитель мотокос и другого энергетического оборудования для использования вне помещений. Компания существует на рынке более 90 лет, а ее продукция известна своей долговечностью, качеством и надежностью. Они производят широкий спектр косилок и другого силового оборудования для использования вне помещений, включая нулевые повороты, тракторы, тележки, снегоочистители, траншеи и многое другое.

      Навесное оборудование для газонокосилки Gravely Walk Behind разработано для того, чтобы придать вашей газонокосилке Gravely новое измерение мощности. Навесное оборудование мотокосы Gravely было протестировано для обеспечения максимально возможного уровня производительности вашей мотокосы Gravely. Если вы устали от отсутствия возможности перемещать большие предметы, то вам следует подумать об установке навесного мотокоса Gravely на вашу машину.

      Насадки для газонокосилки Gravely предназначены для того, чтобы помочь вам получить максимальную отдачу от газонокосилки, независимо от того, хотите ли вы срезать скошенную траву или мульчировать листья. Их также можно использовать на другом оборудовании, включая снегоуборщики и воздуходувки.

      Вы можете найти множество различных насадок для мотокосы Gravely. Некоторые насадки предназначены для определенной задачи, а другие универсальны и могут использоваться для различных задач. Вы также можете найти навесное оборудование для менее дорогих мотокос Gravely. Узнайте, какой из них подходит именно вам и для чего он предназначен. Вы будете счастливы, что инвестировали в один.

      Тракторы для гравия

      Насадки для мотокосы для гравия предназначены для расширения возможностей вашей самоходной газонокосилки. Вы можете использовать эти насадки для различных задач, включая мульчирование листьев, скашивание густой травы, подбор веток и многое другое. Вы также можете приобрести более дешевое навесное оборудование, которое будет выполнять ту же работу за половину стоимости. Вложения облегчают вашу работу и экономят ваше время. Они изготавливаются для установки на различные мотоблоки Gravely.

      Сначала навесное оборудование для мотокосы Gravely было доступно только для двухколесных тракторов. Это означало, что они в основном использовались для небольших дворов. Однако позднее Gravely выпускала тракторы с четырьмя колесами и пуленепробиваемыми коробками передач. Первые модели косилок Gravely не были пуленепробиваемыми, так как у них были низкоскоростные двигатели, работавшие со скоростью от 1500 до 1800 об/мин. В результате им понадобились шестеренчатые редукторы для совершения крутых поворотов. У них также не было автоматических переключателей передач или 4-ступенчатых коробок передач.

      Компания начала производство тракторов в 1930-х годах и вскоре обратила свое внимание на косилки. Изобретатель Гравели, уроженец Западной Вирджинии, впервые сконструировал плуг с ручным толканием, оснащенный двигателем индийского мотоцикла. По мере расширения компания начала производить тракторы для среднего домовладельца. Эти тракторы включали приспособления для скашивания, мульчирования и сгребания. На самом деле, компания выпустила новую модель трактора Gravely мощностью 6,6 л.с. с мульчером.

      Гравийные самоходные косилки с нулевым поворотом оснащены регулируемыми деками и переменным шагом. Гравийные самоходные косилки с нулевым радиусом поворота были разработаны для работы в разные времена года и на разных типах газонов. У них также есть детали OEM, одобренные заводом-изготовителем, и прочная платформа. Они легко справятся с кошением небольших участков. Самоходные косилки Gravely с нулевым поворотом также оснащены двигателем Kawasaki FX и трансмиссией Hydro-Gear ZT-3200.

      Навесные мотокосилки Gravely

      Независимо от того, есть ли у вас большой двор или небольшой задний двор, вы можете максимально повысить производительность своей газонокосилки, используя насадки для мотокосы Gravely. Эти универсальные инструменты могут выполнять различные задачи, от уборки густой травы до мульчирования листьев. Вы даже можете рубить деревья и кусты с помощью этих инструментов, что сэкономит ваше время и энергию при выполнении этих задач. Если вам нужно использовать эти приспособления для коммерческих или жилых целей, вы можете найти их по разным ценам.

      Первые косилки с ручным управлением имели непуленепробиваемые коробки передач и двигатели, что делало их менее надежными. Обычно они работали с меньшей скоростью, чем более поздние модели, от 1500 до 1800 об / мин. Кроме того, навесное оборудование мотокосы Gravely не имело автоматических переключателей передач и 4-ступенчатых коробок передач, поэтому переключать передачи приходилось вручную. Эти приспособления также не имели возможности двигаться задним ходом или задним ходом.

      Первый мотоблок производства компании Gravely был в 1930-х годов, и это был большегрузный ездовой тягач. Но вскоре после этого компания обратила внимание на мотокосы и навесное оборудование. Изобретатель, Бенджамин Франклин Грейвли, был уроженцем Западной Вирджинии и разработал ручной плуг с индийским мотоциклетным двигателем. В 1950-х тракторы Gravely выпускались в широком модельном ряду, включая двухколесную модель D (1916-19?), и двухколесную модель L (1936-65). К середине 70-х компания смогла создать газонные тракторы для домовладельцев, а также различные другие коммерческие приложения.

      Самоходные косилки Gravely с нулевым поворотом

      Если вы ищете косилку, способную выполнять большую работу, вам будет приятно узнать, что Gravely производит множество навесных приспособлений для мотоблоков. Эти газонокосилки идеально подходят для использования в жилых помещениях, озеленения и работы во дворе. Производитель существует уже более века и продолжает внедрять инновации с каждой новой моделью. Читайте дальше, чтобы узнать больше о преимуществах навесного оборудования Gravely.

      Гравийные самоходные косилки с нулевым поворотом оснащены регулируемыми уровнями деки и шагом. Эти косилки предназначены для работы в разные сезоны и имеют полностью трубчатую раму для максимальной прочности. Система выравнивания деки с нулевым поворотом снижает потребность в лошадиных силах и оптимизирует подъем травы. Система постоянного натяжения ремня обеспечивает постоянную высоту среза и обеспечивает устойчивую платформу для пользователя. Косилки с нулевым поворотом также имеют достаточно места для хранения небольших грузов.

      Самоходные газонокосилки с нулевым радиусом поворота для работы с гравием оснащены рядом навесного оборудования с ручным управлением. Одним из таких является набор для разметки. Эти насадки позволяют срезать траву с обеих сторон деки, что уменьшит количество травы, выбрасываемой на землю. Гравийные самоходные косилки с нулевым поворотом могут быть оснащены дополнительными комплектами сцепных устройств, которые позволяют тянуть несколько аксессуаров.

      Самоходные косилки с нулевым поворотом совместимы с различными навесными приспособлениями, устанавливаемыми сзади, включая мульчер, разбрасыватель и аэратор. Некоторые модели оснащены даже снегоуборщиком. Вам следует посетить дилера силового оборудования, чтобы установить навесное оборудование для вас. Для некоторых моделей требуются комплекты адаптеров или комплекты грузов. Вы должны проверить поддержку производителя, прежде чем покупать косилку с нулевым поворотом.

      Самоходные самоходные косилки Gravely

      Компания Gravely существует уже более века и является лидером в производстве газонокосилки и садовой техники. Их мотокосы сегодня являются одними из самых продаваемых мотокос на рынке. Эти косилки просты в управлении и обслуживании, они подходят для газонов любого размера, от больших поместий до небольших дворов. Ниже перечислены некоторые характеристики, на которые следует обращать внимание при выборе мотокосы Gravely.

      Трактор Gravely был универсальным с дополнительным навесным оборудованием, включая цеповые косилки, культиваторы, снегоочистители и опрыскиватель. Этот трактор имел 38 навесного оборудования, когда он был впервые представлен в 1970-х годах, но с тех пор компания расширила свой список до более чем 80. Другие особенности трактора Gravely включают прочную платформу и место для небольших грузов.

      Мотоблок Gravely цеповой косилки оснащен несколькими насадками для озеленения и скашивания. Его роторный плуг работает до 12 дюймов в глубину и 10 дюймов в ширину. Плуг можно регулировать от широкого до узкого, а хвостовое колесо облегчает транспортировку. Цеповая косилка Gravely оснащена ротационным культиватором, опциональным роторным плугом и рулевой тягой для облегчения маневрирования.

      Тракторы Gravely со стояком

      Навесное оборудование косилки Gravely Walk Behind разработано для обеспечения точности и долговечности. Это навесное оборудование совместимо с косилкой Pro-Walk(r) и трактором Pro-QXT(TM). Вы можете настроить лезвия деки косилки в соответствии с вашими потребностями. Существует множество различных типов навесного оборудования, от тех, что сдувают снег, до тех, которые обрабатывают почву. Если вы хотите подстричь газон в кратчайшие сроки, рассмотрите возможность использования навесного газонокосилки Gravely для вашего навесного трактора.

      Трактор серии Gravely 400 производился в период с 1930-х по 1970-е годы. Этот трактор имел одноцилиндровый двигатель с магнитным зажиганием и устанавливался спереди. Выпуск экономичной серии был прекращен в 1977 году, но ее заменила серия 900. Тракторы серии 900 обладали большей мощностью и были больше, чем серия 8000. Эти тракторы до сих пор используются в Соединенных Штатах и ​​​​были построены с учетом простоты.

      Компания Gravely имеет долгую историю производства коммерческого оборудования для газонов. Первоначально компания производила мотоблоки и большегрузные тракторы, но вскоре обратила свое внимание на мотокосы. Компания Gravely была основана в 1916 в Данбаре, Западная Вирджиния, Бенджамин Франклин Грейвли, уроженец Западной Вирджинии. В начале 1930-х годов компания разработала ручные плуги с индийским мотоциклетным двигателем. Репутация компании в области качества и надежности привела к созданию газонокосилок для обычных домовладельцев.

      Сегодня Pro-QXT — самый универсальный трактор, когда-либо созданный компанией Gravely. Его универсальность делает его хорошим выбором для многих различных задач. Независимо от того, хотите ли вы косить газоны, сорняки или даже выполнять случайные работы, трактор Pro-QXT справится со всем этим. Эти приспособления предназначены для расширения ваших предложений услуг в любое время года.

      огород, земля, участок, целина, установка, глубина вспашки

      Содержание

      • 1 Выбор подходящей модели
        • 1. 1 Чем лучше пахать: мотоблоком с плугом или культиватором
        • 1.2 Банка мотоблок пахать целину
      • 2 Как правильно пахать мотоблоком плугом
        • 2.1 Как правильно настроить плуг мотоблока для вспашки
          • 2.1.1 Какими колесами лучше пахать мотоблоком
        • 2.2 Как регулировать глубину вспашки на мотоблоке
        • 2.3 Какой скорости придерживаться при пахоте мотоблоком
        • 2.4 Как пахать огород мотоблоком
        • 2.5 Как вспахивать целину мотоблоком
      • 3 Как правильно пахать мотоблоком с фрезами
        • 3.1 Как регулировать глубина вспашки мотоблоком с фрезами
        • 3.2 Как вскопать огород мотоблоком с фрезами
        • 3.3 Как вспахать целину мотоблоком с фрезами
      • 4 Как вспахать огород мотоблоком трактор с передним адаптером
      • 5 Нужно ли вспахивать огород осенью мотоблоком
      • 6 Почему мотоблок не пашет: причины и способы устранения
      • 7 Заключение

      Модерн средства механизации позволяют вспахивать довольно большие земельные участки. Кроме того, такие устройства отличаются высокой мобильностью, что позволяет использовать их в местах, где невозможен доступ к тракторам и другим крупным сельскохозяйственным машинам. Кроме того, вспашка мотоблоком позволяет выполнять работы самостоятельно, не завися от других лиц.

      Выбор подходящей модели

      Перед покупкой мотоблока необходимо определиться, для каких работ будет использоваться агрегат. Самые простые аппараты легкие (до 100 кг) и оснащены двигателями мощностью 4–8 л.с. из. и оснащены небольшим набором рабочих насадок.

      Позволяют выполнять минимально необходимый перечень работ:

      • вспашка;
      • дискование;
      • боронование;
      • приводные гребни.

      Некоторые устройства являются универсальными. Они позволяют использовать дополнительное оборудование, например: картофелекопалка

      • ;
      • снегоочиститель;
      • мотопомпа;
      • газонокосилка.

      Малые мотоблоки с двигателем 4-5 л. с. из. и ширина рабочей зоны 0,5-0,6 м подходят для того, чтобы вспахать небольшой земельный участок, не превышающий по площади 15-20 соток. Для больших участков нужна более серьезная техника. Если размер участка превышает 20 соток, целесообразнее использовать агрегат емкостью 7-8 литров. из. и рабочей шириной 0,7-0,8 м. Участки площадью до 1 га обрабатываются мотоблоками с двигателями мощностью 9-12 литров. из. и шириной рабочей зоны до 1 м.

      Важно! Чем тяжелее грунт, тем мощнее должна быть машина.

      При выборе мотоблока нужно обращать внимание не только на параметры агрегата, но и на его производителя. Качественные модели оснащены двигателями известных производителей (Forza, Honda, Subaru), имеют дисковое сцепление и шестеренчатые редукторы. Такие модели являются самыми надежными и при использовании качественного топлива и масла служат довольно долго.

      Чем лучше пахать: мотоблоком с плугом или культиватором

      Вспашка – простейшая обработка почвы. Если участок небольшой и земля достаточно рыхлая, можно использовать культиватор. Эти устройства легче и маневреннее мотоблоков с плугом, а их менее мощные двигатели потребляют меньше топлива. Если почва тяжелая или предстоит вспашка целины, то без мотоблока не обойтись. В отличие от мотокультиваторов, эти самоходные агрегаты могут обрабатывать участки с помощью навесного оборудования: плуга, диска, фрезы.

      Мотоблоки, как правило, оснащены резиновыми пневматическими колесами, что позволяет использовать их в качестве тягача, например, при буксировке прицепа.

      Может ли мотоблок вспахивать целину

      В отличие от культиватора, работающего только на рыхлых почвах, мотоблок можно использовать для вспашки тяжелых почв, в том числе и на целине. Возможность использования разнообразного навесного оборудования дает возможность использовать роторный плуг, который лучше всего подходит для работы на запущенных участках.

      Как правильно пахать мотоблоком плугом

      Если позволяют условия, рекомендуется пахать мотоблоком по длинной стороне участка. Часто первую борозду пропахивают по натянутой веревке, чтобы сделать ее прямой. В дальнейшем каждую следующую борозду вспахивают так, чтобы одно колесо шло по краю вспашки предыдущего ряда. В результате получается равномерная и равномерная вспашка всего участка.

      Как правильно настроить плуг мотоблока для вспашки

      Процесс регулировки плуга состоит из нескольких этапов:

      1. В зависимости от требуемой глубины вспашки мотоблок подвешивается над землей на одинаковой высоте. Для этого можно вбить его на подставку из досок или кирпичей.
      2. Установите сцепку на агрегат в соответствии с инструкцией по эксплуатации. Лапа плуга должна стоять вертикально, а полевая доска должна соприкасаться с почвой по всей своей длине.
      3. При необходимости отрегулируйте угол наклона полевой доски.
      4. Сделайте одну или две борозды в зависимости от типа вспашки.

      После того, как борозда готова, необходимо настроить угол стойки плуга. Так как одно из колес будет следовать за вспаханной бороздой, сам мотоблок будет катиться, но стойка должна оставаться вертикальной. Для регулировки угла наклона стойки необходимо подставить под левое колесо мотоблока стойку такой же высоты, какой она была при регулировке глубины.

      Стойка плуга должна быть установлена ​​перпендикулярно земле.

      Какими колесами лучше пахать мотоблоком

      Большинство мотоблоков оснащены резиновыми пневматическими колесами. Это позволяет машине передвигаться по грунту и дорогам, не повреждая их. Для нормального движения и даже для перевозки прицепа с грузом сцепления резиновых колес с дорогой вполне достаточно, но гораздо более серьезное сопротивление плуг оказывает при вспашке. Поэтому на участке резиновые колеса обычно заменяют грунтозацепами — цельнометаллическими цилиндрами с приваренной елочкой из металлических пластин. Эти приспособления значительно увеличивают вес мотоблока, из-за чего такие колеса буквально вгрызаются в землю.

      Практика показывает, что использование грунтозацепов в качестве гребного винта заметно улучшает сцепление с грунтом и увеличивает тяговое усилие, а резиновые колеса даже с крупным рисунком склонны к пробуксовке. Особенно это заметно при вспашке тяжелой почвы или целины. Еще одна опасность использования пневматических резиновых колес для вспашки заключается в том, что обод может просто «провернуться», и камера колеса придет в негодность.

      Как отрегулировать глубину вспашки на мотоблоке

      Глубину вспашки можно регулировать, поднимая или опуская плуг. В стойке плуга конструкцией предусмотрено несколько отверстий, в которые вставляется регулировочный болт. Отверстия находятся на разной высоте. Для обеспечения нужной глубины вспашки регулировочный болт продевается в нужное отверстие и закрепляется гайкой.

      Какой скорости придерживаться при вспашке мотоблоком

      Как правило, коробка передач мотоблока позволяет изменять скорость движения. Это сделано для того, чтобы отряд был более универсальным и мог передвигаться в транспортном режиме с большей скоростью. Однако для вспашки, особенно если работы ведутся вручную на плотных и тяжелых почвах, транспортная скорость слишком высока и не обеспечит усилия, необходимого для работы плуга на нужной глубине.

      Типовая скорость ручной вспашки 5 км/ч. Это позволяет пахарю двигаться в спокойном темпе за мотоблоком. Однако эту скорость можно увеличить вдвое, если вместо рамы мотоблока использовать для крепления плуга транспортно-пахотный модуль.

      Внимание! Использование этого звена значительно повышает плавность хода агрегата, повышается качество вспашки, меньше нагружается мотоблок. Это снижает подвижность и маневренность, но при работе на больших площадях это не существенно.

      Как вспахать огород мотоблоком

      В зависимости от времени года и поставленной цели существует два способа вспашки земли в огороде мотоблоком.

      1. Разрушенный . При таком способе распашки пласты развернуты в противоположные стороны относительно центральной оси участка. Работу начинают с правого края поля, проходят его до конца, затем ведут агрегат к левому краю и возвращаются по нему в исходную точку. Затем правым колесом мотоблок устанавливают в борозду и начинают вспашку второго ряда. Циклы повторяются до тех пор, пока не будет пропахана последняя борозда, которая должна проходить точно по центральной оси участка.
      2. Всвал… Вспашка участка этим способом начинается с вспашки центральной борозды по оси. Затем правый выступ помещается в борозду и возвращается на прежнее место. Затем цикл повторяется. Вспашку ведут в обе стороны от центральной оси, постепенно заполняя всю площадь. При этом слои получаются повернутыми навстречу друг другу относительно центральной оси площадки.

      Первый способ чаще всего используется при весенней вспашке, он позволяет равномерно заделывать удобрения в почву, разбрасывая или рассыпая по поверхности. При вспашке вторым способом остаются более глубокие борозды, поэтому их часто вспахивают под зиму. В этом случае земля сильнее промерзает, что убивает вредителей, а снег дольше остается в глубоких бороздах, сохраняя почвенную влагу.

      Как вспахивать целину мотоблоком

      Вспашка целины плугом — достаточно серьезное испытание, как для мотоблока, так и для его владельца. Тяжелая слежавшаяся земля, переплетаясь с корнями травы, создает очень высокое сопротивление, что часто приводит к обрыву сцепки и другим неприятным последствиям. Поэтому осваивать целину лучше тяжелой техникой, а именно трактором. Если участок этого не позволяет и единственный вариант — перекопать землю мотоблоком, то лучше выбрать следующий порядок работы:

      1. Максимально очистить участок от сорняков, сухой травы, от всего, что может мешать работе мотоблока.
      2. Пройдитесь по территории мелким резаком, чтобы разрушить верхний слой дерна.
      3. Установить плуг на небольшую глубину (около 5 см), вспахать участок.
      4. Увеличьте глубину вспашки. Перепахать участок.

      Следует отметить, что понятие «целина» достаточно условно. Обычно так называют необработанный грунт, но по плотности и составу он может существенно отличаться. Поэтому не всякую целину можно вспахать плугом. Иногда для этой цели целесообразнее использовать фрезы, если ими пройти участок 3-4 раза, то даже серьезный плотный грунт можно буквально разбить в пух.

      Видео как пахать мотоблоком плугом:

      Как правильно пахать мотоблоком фрезами

      Появление фрез для мотоблоков значительно упростило процедуру для обработки земли у многих огородников. Вместо традиционных работ, таких как вспашка и боронование, появилась сложная операция, позволяющая получить рыхлую структуру почвы, пригодную для посева. Это значительно снизило трудозатраты и обеспечило существенную экономию времени.

      Внимание! Суть метода фрезерования почвы заключается в использовании в качестве рабочего органа и движителя специальных металлических фрез. Каждая фреза состоит из нескольких металлических лезвий, закрепленных на оси вращения колес мотоблока.

      Как регулировать глубину вспашки мотоблоком с фрезами

      Максимальная глубина обработки мотоблоком (так правильнее называть процесс вспашки фрезами) зависит в наибольшей степени на диаметр фрезы и обычно составляет половину этого значения. Попытки вспахать на большую глубину приведут к тому, что культиватор просто зароется. Необходимо регулировать глубину заглубления в почву в необходимых пределах с помощью сошника.

      Важно! Если культиватор тонет даже на небольшой глубине (зарывается в землю), рекомендуется увеличить количество фрез.

      Как вскопать огород мотоблоком с фрезами

      Стандартный процесс обработки земли мотоблоком обычно проводится в 2 этапа.

      1. Установите сошник на небольшую глубину. Участок обрабатывают по всей площади, обходя ее по кругу и постепенно продвигаясь к центру. В этом случае культиватор работает на малых оборотах или на первой передаче.
      2. Установите сошник на необходимую глубину культивации. Участок обрабатывается по всей площади на высоких скоростях или на 2 скоростях.

      Как правило, чтобы перекопать ранее обработанный участок мотоблоком, достаточно 2-х проходов.

      Внимание! На тяжелых почвах может потребоваться промежуточный проход с установкой сошника на половину требуемой глубины.

      Как вспахивать целину мотоблоком с фрезами

      Вспашка целины мотоблоком с фрезами проводится в несколько этапов. Первый проход на малой скорости с минимальным заглублением нарушает целостность дерна, разрушая самый прочный поверхностный слой. На втором и последующих проходах заглубление увеличивают, а обороты двигателя постепенно увеличивают. Всего может потребоваться 3-4 обработки, это сильно зависит от плотности и структуры почвы.

      Обработка земли мотоблоком на видео:

      Как вспахать огород мотоблоком с передним адаптером

      Использование переднего адаптера, по сути, превращает мотоблока в мини-трактор со всеми вытекающими последствиями. Такие агрегаты можно использовать для самых разных сельскохозяйственных работ, а также для перевозки грузов. Управлять мотоблоком с передним адаптером намного проще, а за счет дополнительного веса увеличивается сцепление агрегата с грунтом.

      Удобство конструкции позволяет оператору не тратить силы на то, чтобы следовать за плугом и постоянно вести его. Мотоблок с передним адаптером позволяет работать на больших площадях, но он не такой маневренный, как обычный ручной силовой агрегат. Поэтому в условиях ограниченного пространства использование таких агрегатов затруднительно.

      Сама процедура вспашки ничем не отличается от обычной. Многие адаптеры снабжены специальной сцепкой, позволяющей с помощью рычагов регулировать глубину заглубления плуга. Пахарь может вести свой мини-трактор только одним колесом по борозде, сохраняя скорость и прямолинейное движение. Дойдя до границы участка, оператор поднимет навесное оборудование с плугом в транспортное положение, сделает разворот и снова опустит плуг в рабочее положение. Так постепенно обрабатывается вся площадь.

      Нужно ли осенью вспахивать огород мотоблоком

      Осенняя вспашка необязательна, но эта процедура имеет много положительных эффектов.

      • Увеличивается глубина промерзания почвы, при этом зимующие в почве сорняки и вредители и их личинки погибают.
      • Вспаханная почва лучше удерживает снег и воду, дольше остается влажной.
      • Структура почвы улучшена, так что весенняя вспашка выполняется быстрее и с меньшими трудозатратами.

      Кроме того, при зяблевой вспашке многие огородники вносят в почву органические удобрения. За зиму они частично разложатся, что повысит плодородие почвы.

      Почему мотоблок не пашет: причины и способы устранения неисправности

      Мотоблок имеет определенную мощность и предназначен для работы с определенным типом навесного оборудования. Попытки самостоятельно изменить что-либо в конструкции мотоблока часто приводят к отрицательному результату. Кроме того, причин плохой работы мотоблока с плугом может быть несколько.

      • Колеса крутятся, плуг стоит. Это указывает на недостаточное сцепление колес с землей или слишком большую глубину заглубления плуга.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
